Fogyasztásmérő helyek kialakítása, smart mérési koncepció MEE Vándorgyűlés 2013 Mátraháza

Átírás

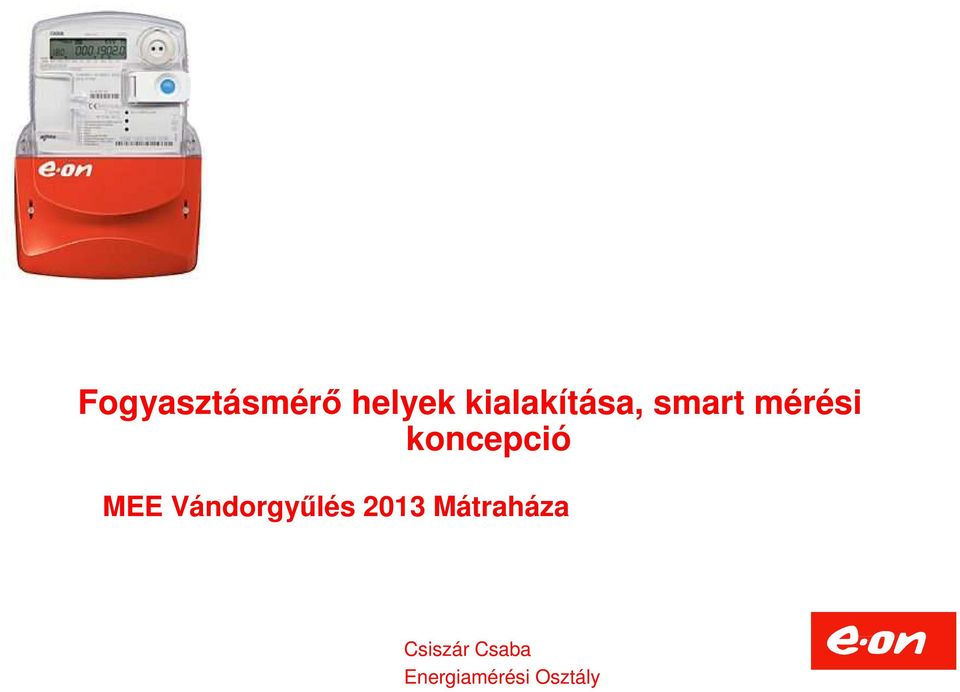

1 Fogyasztásmérő helyek kialakítása, smart mérési koncepció MEE Vándorgyűlés 2013 Mátraháza Csiszár Csaba Energiamérési Osztály

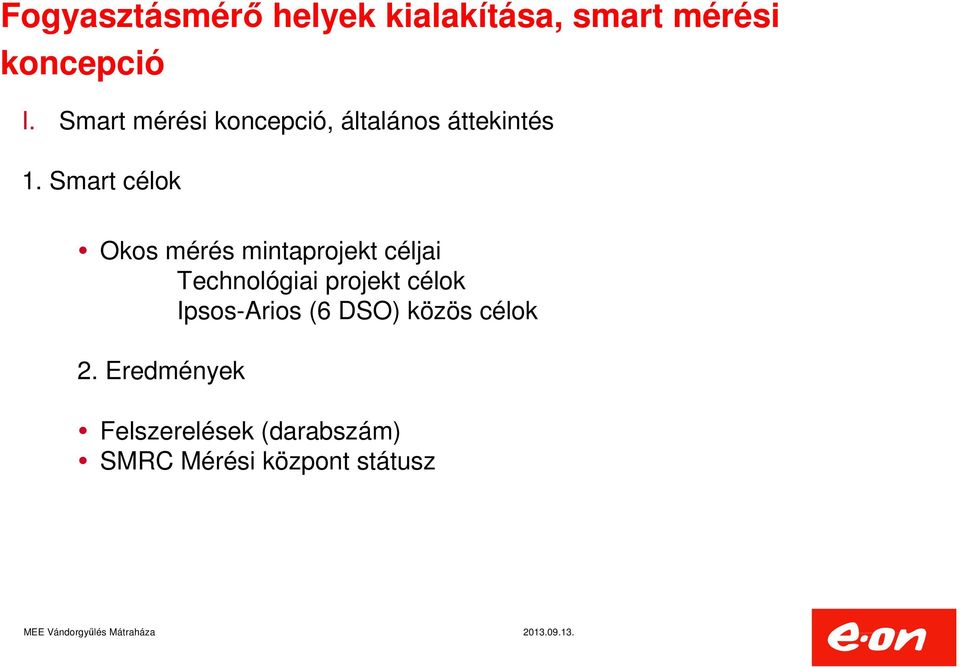

2 Fogyasztásmérő helyek kialakítása, smart mérési koncepció I. Smart mérési koncepció, általános áttekintés 1. Smart célok Okos mérés mintaprojekt céljai Technológiai projekt célok Ipsos-Arios (6 DSO) közös célok 2. Eredmények Felszerelések (darabszám) SMRC Mérési központ státusz

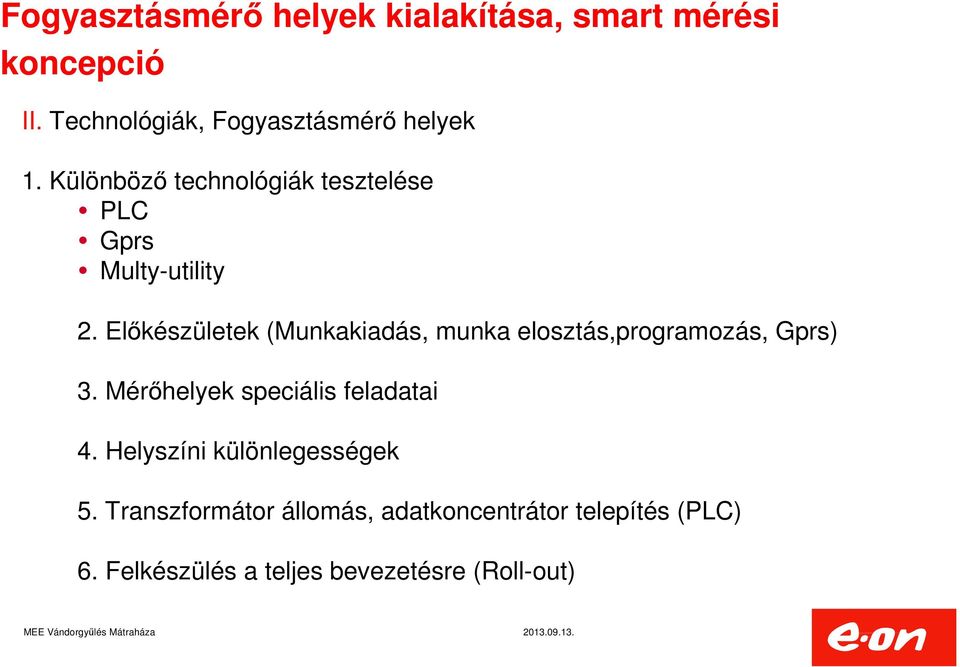

3 Fogyasztásmérő helyek kialakítása, smart mérési koncepció II. Technológiák, Fogyasztásmérő helyek 1. Különböző technológiák tesztelése PLC Gprs Multy-utility 2. Előkészületek (Munkakiadás, munka elosztás,programozás, Gprs) 3. Mérőhelyek speciális feladatai 4. Helyszíni különlegességek 5. Transzformátor állomás, adatkoncentrátor telepítés (PLC) 6. Felkészülés a teljes bevezetésre (Roll-out)

4 I. Smart mérési koncepció, általános áttekintés Okos mérési rendszer kialakítása MEH és az iparág folyamatos tájékoztatása Felhasználók tájékoztatása, oktatása Okos mérés előnyeiről További szolgáltatók (idegen gáz, víz, távhő) bevonása a projektbe több közműves ( multi utility ) megoldás Több felhasználói szegmens kijelölése Pilot alkalmas legyen a technológiák kipróbálására, knowhow megszerzésére Tapasztalat szerzése okos mérés technológiában Stratégia kialakítása roll out fázisára, innovatív megoldások kutatása

5 I. Okos mérés mintaprojekt céljai Mivel az okos mérésről szóló rendelet nem jelent meg, a pilotot két részre osztottuk a kockázatok csökkentése végett Műszaki célok technológiai pilot Célok: - technológia megismerése - rendszer összeállítása - műszaki veszteség mérése - saját gázos terület bevonása Fogyasztásváltozás mérése kereskedelmi pilot Célok: - Országosan reprezentatív minta alapján megtudni, fogyasztók mennyire hajlandóak változtatni szokásaikon új eszközökkel és új smart tarifával

6 I. Smart mérési koncepció, általános áttekintés 2. Eredmények Felszerelési számok (mérő darabszám) - PLC technológia Zirc: - L+G E db - IskraEmeco Mx db - Itron Rf1 G4-G6 300 db Tiszavasvári: - Itron ACE4000PxMM 700 db Szolnok - ElsterAS220 és db Összesen: db - GPRS technológia Nem lakossági fogyasztók: - IskraEmeco 850 db - L+G E db Ipsos-Ariosz: - Itron ACE4000 GSMM db - Elster AS1440 AIM db Összesen: db Felszerelési állapot: 78 % Felszerelési állapot: 92 %

7 I. Smart mérési koncepció, általános áttekintés 2. Eredmények Mérési központ - összesen 8db olvasási adapter fejlesztése különböző fogyasztásmérő verziók olvasására 6 db teljes körűen működik - a vártnál lassabb ütemű fejlesztés, tesztelés

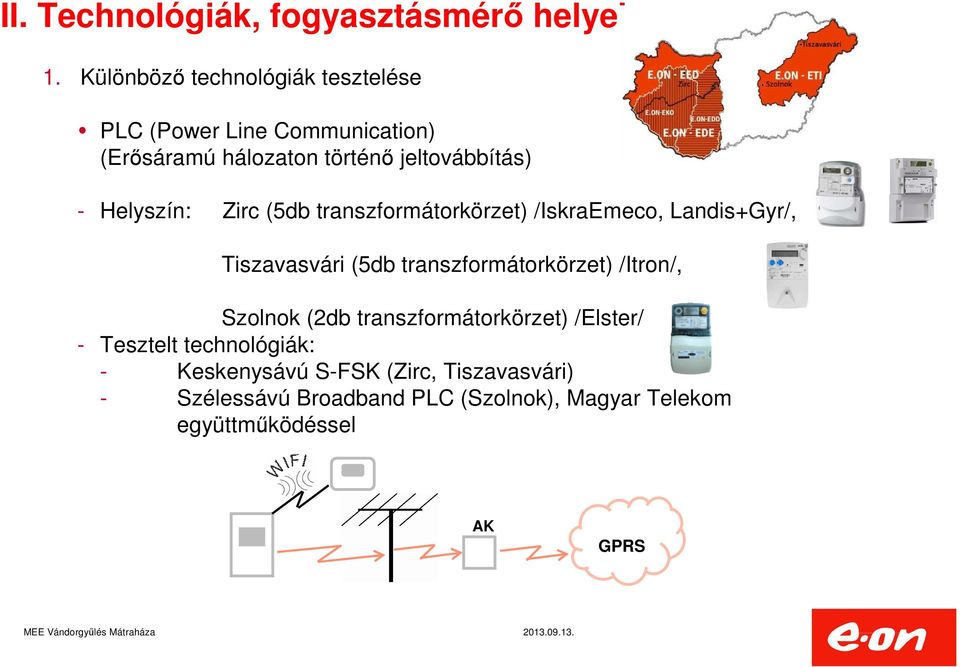

8 1. Különböző technológiák tesztelése PLC (Power Line Communication) (Erősáramú hálozaton történő jeltovábbítás) - Helyszín: Zirc (5db transzformátorkörzet) /IskraEmeco, Landis+Gyr/, Tiszavasvári (5db transzformátorkörzet) /Itron/, Szolnok (2db transzformátorkörzet) /Elster/ - Tesztelt technológiák: - Keskenysávú S-FSK (Zirc, Tiszavasvári) - Szélessávú Broadband PLC (Szolnok), Magyar Telekom együttműködéssel AK GPRS

9 1. Különböző technológiák tesztelése GPRS Pont-pont kapcsolat, elszórt fogyasztók kétirányú kommunikációjának megvalósítására - Helyszín: Teljes E.ON ellátási terület - Négy gyártó eszközeinek tesztelése: IskraEmeco Landis+Gyr Itron Elster GPRS

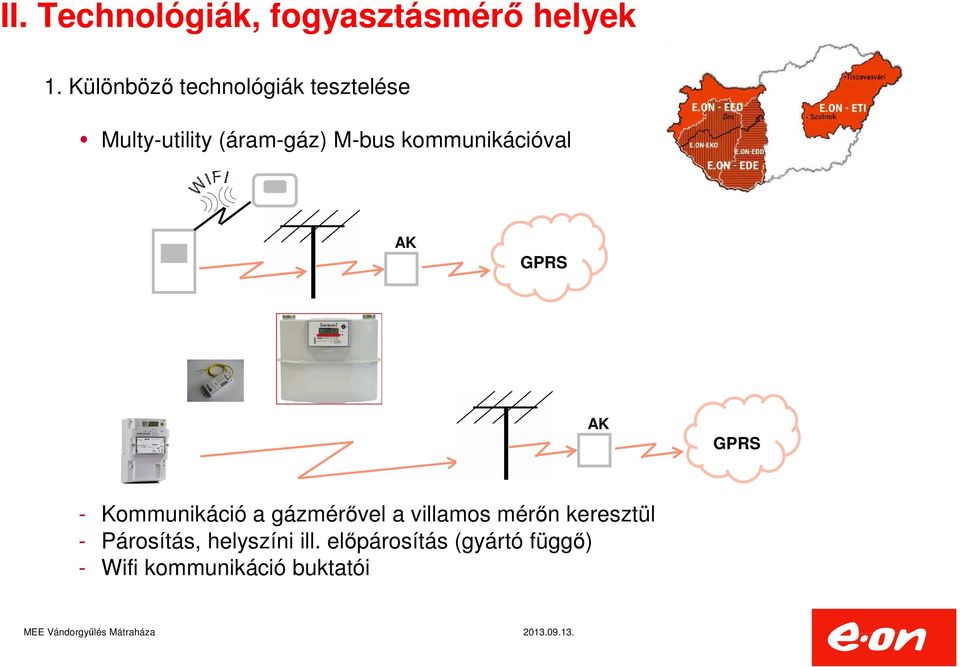

10 1. Különböző technológiák tesztelése Multy-utility (áram-gáz) M-bus kommunikációval AK GPRS AK GPRS - Kommunikáció a gázmérővel a villamos mérőn keresztül - Párosítás, helyszíni ill. előpárosítás (gyártó függő) - Wifi kommunikáció buktatói

11 2. Előkészületek (Munkakiadás, munka elosztás,programozás, Gprs) Munkakiadás, munkaelosztás E.ON Hálózati Szolgáltató (EHS) Teljes települések Villamos és gáztechnológia együttes kiépítése, könnyebb munkaszervezés Szerződött vállalkozók GPRS kapcsolat, elszórt fogyasztók LHM csereprogrammal együtt szervezhető GPRS fogyasztásmérők paraméterezése Elosztói körzetenként egy szerződött vállalkozó Folyamat: - fogyasztásmérők elszállítása - SIM kártya behelyezés - paraméterezés (APN cím, egyedi SIM azonosítók)

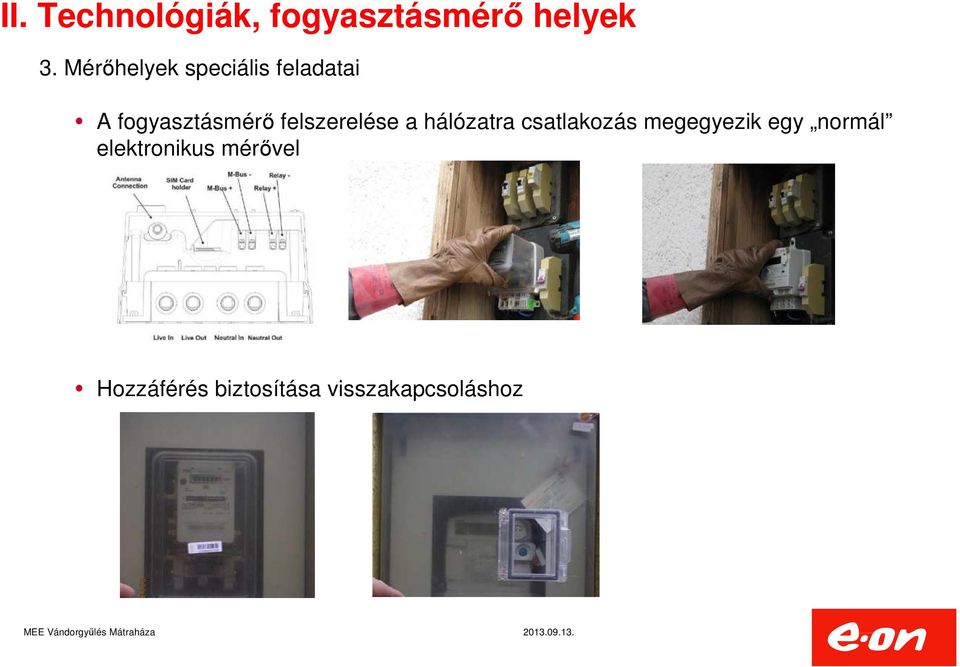

12 3. Mérőhelyek speciális feladatai A fogyasztásmérő felszerelése a hálózatra csatlakozás megegyezik egy normál elektronikus mérővel Hozzáférés biztosítása visszakapcsoláshoz

13 3. Mérőhelyek speciális feladatai Antenna szerelés (GPRS fogyasztásmérők) Mérőhely felújítás

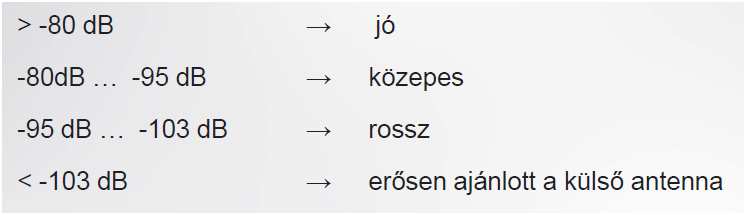

14 4. Helyszíni különlegességek Fogyasztói tájékoztatás Térerő vizsgálat, szükség esetén antenna csatlakoztatás PLC technológia esetén adatkapcsolat vizsgálata

15 5. Transzformátor állomás, adatkoncentrátor telepítés (PLC) A telepítéseket mindhárom településen egyazon vállalkozó végezte Speciális kialakítás (Épített házas Tr. állomás, Oszlopon elhelyezett) RKV eszköz alkalmazása

16 6. Felkészülés a teljes bevezetésre (Roll-out) Szerelői tudás bővítése Fogyasztói tájékoztatás minősége Folyamatok felülvizsgálata, javítása - Teendők speciális esetekben (programozás) - Helyszíni paraméterezés megvalósítása Kapacitás bővítés

17 Köszönöm figyelmüket!
