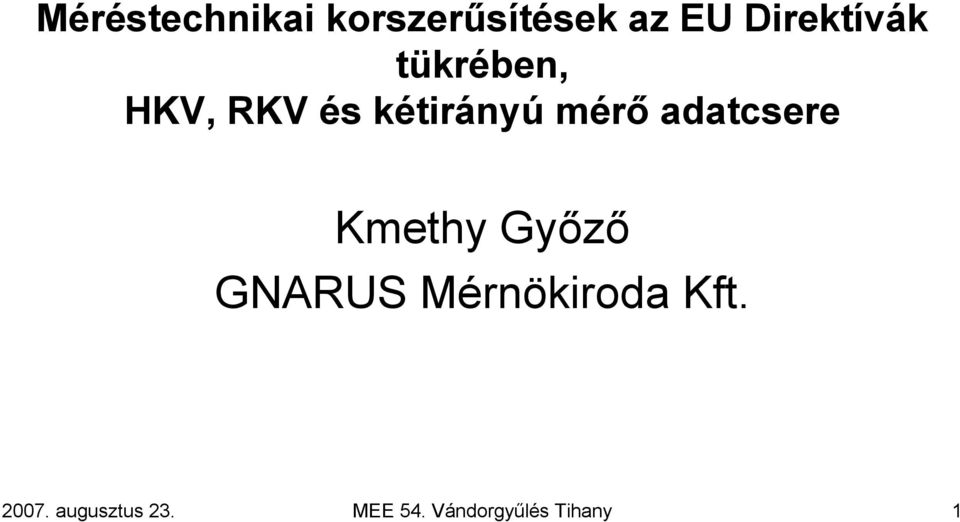

1 Méréstechnikai korszerűsítések az EU Direktívák tükrében, HKV, RKV és kétirányú mérő adatcsere Kmethy Győző GNARUS Mérnökiroda Kft augusztus 23. MEE 54. Vándorgyűlés Tihany 1

2 Hol tartunk? Mi történik? Miért történik? Hogyan történik? És nálunk? augusztus 23. MEE 54. Vándorgyűlés Tihany 2

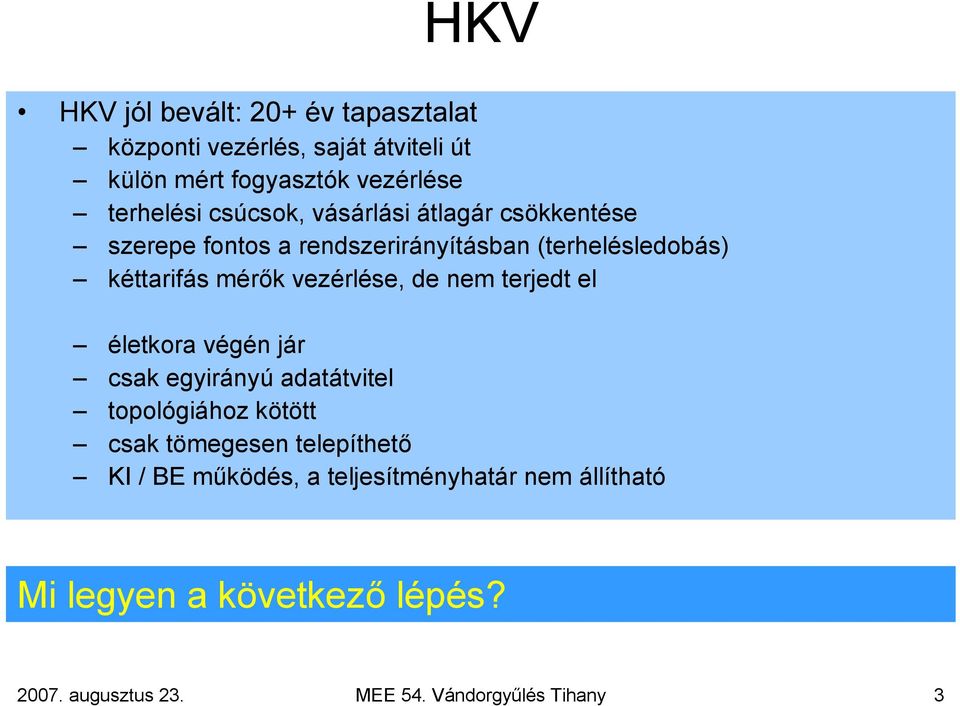

3 HKV HKV jól bevált: 20+ év tapasztalat központi vezérlés, saját átviteli út külön mért fogyasztók vezérlése terhelési csúcsok, vásárlási átlagár csökkentése szerepe fontos a rendszerirányításban (terhelésledobás) kéttarifás mérők vezérlése, de nem terjedt el életkora végén jár csak egyirányú adatátvitel topológiához kötött csak tömegesen telepíthető KI / BE működés, a teljesítményhatár nem állítható Mi legyen a következő lépés? augusztus 23. MEE 54. Vándorgyűlés Tihany 3

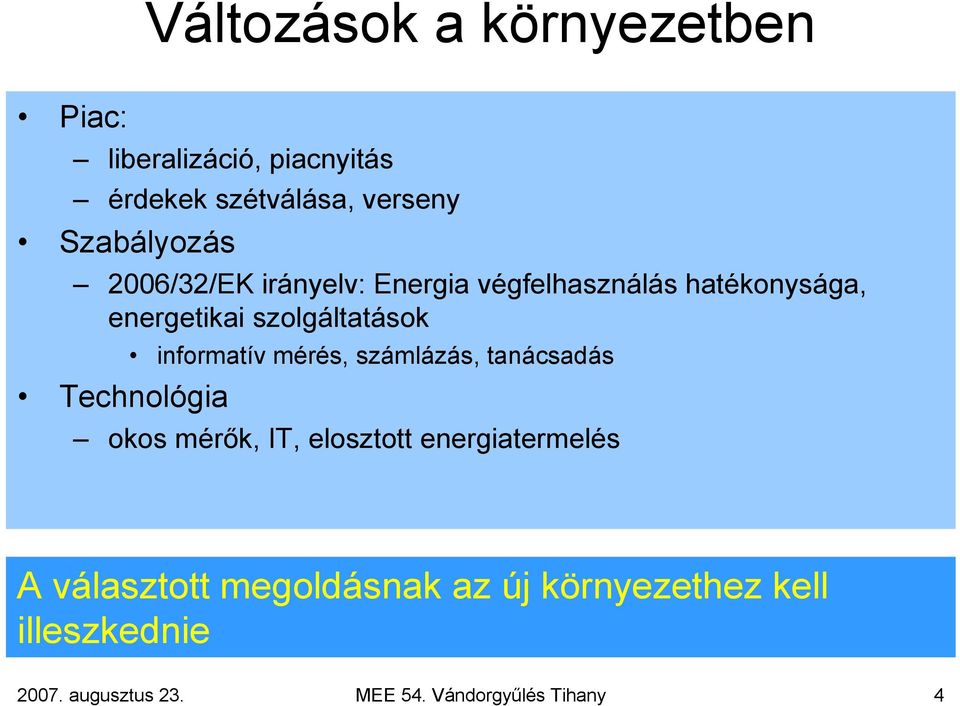

4 Változások a környezetben Piac: liberalizáció, piacnyitás érdekek szétválása, verseny Szabályozás 2006/32/EK irányelv: Energia végfelhasználás hatékonysága, energetikai szolgáltatások informatív mérés, számlázás, tanácsadás Technológia okos mérők, IT, elosztott energiatermelés A választott megoldásnak az új környezethez kell illeszkednie augusztus 23. MEE 54. Vándorgyűlés Tihany 4

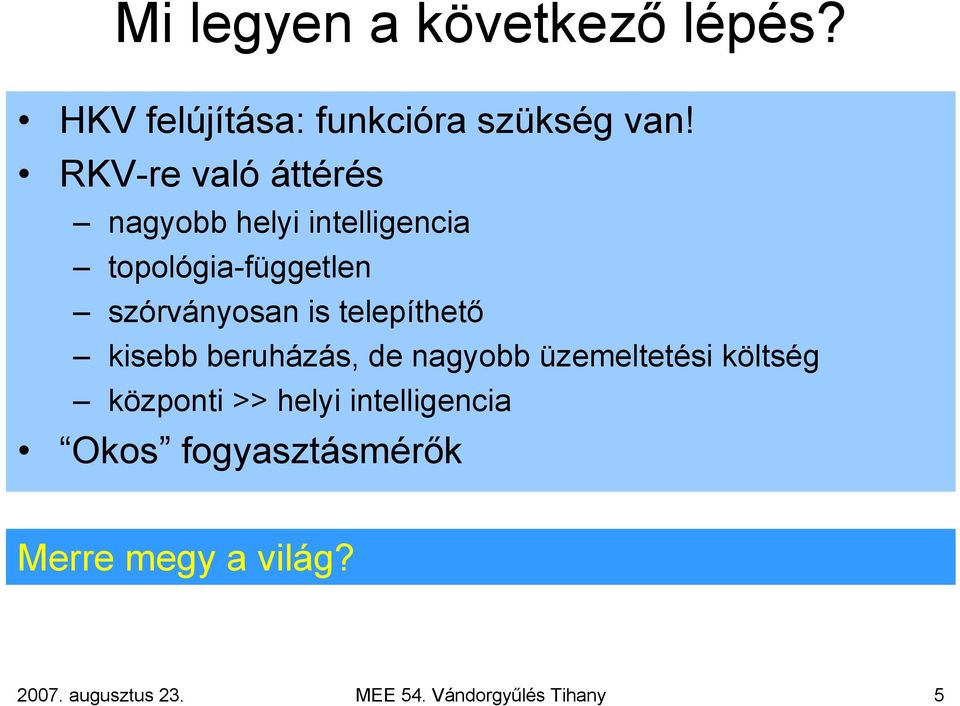

5 Mi legyen a következő lépés? HKV felújítása: funkcióra szükség van! RKV-re való áttérés nagyobb helyi intelligencia topológia-független szórványosan is telepíthető kisebb beruházás, de nagyobb üzemeltetési költség központi >> helyi intelligencia Okos fogyasztásmérők Merre megy a világ? augusztus 23. MEE 54. Vándorgyűlés Tihany 5

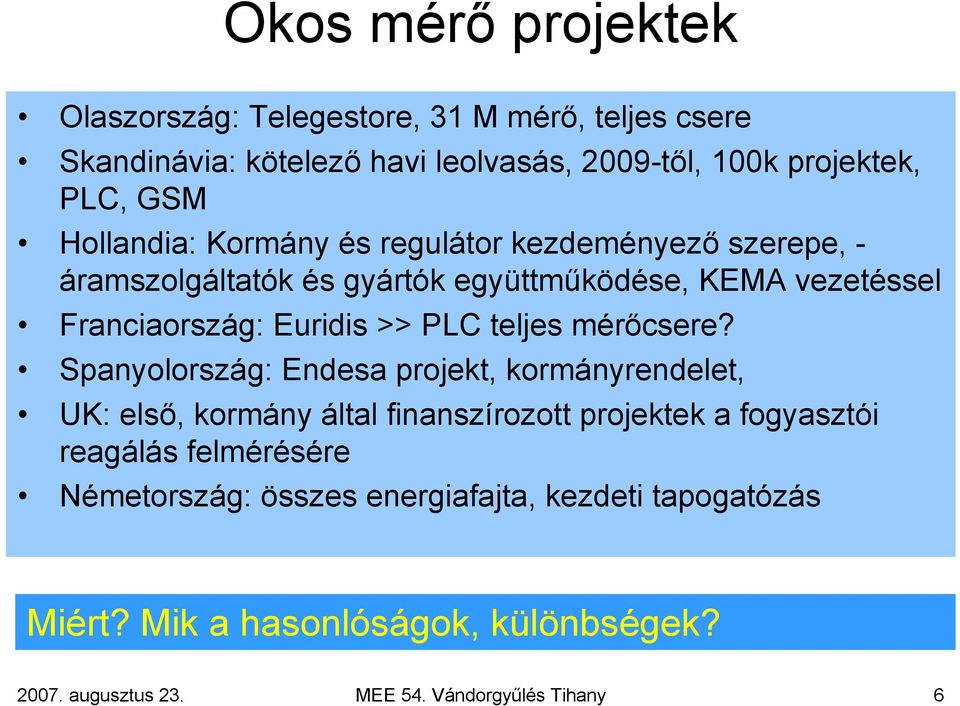

6 Okos mérő projektek Olaszország: Telegestore, 31 M mérő, teljes csere Skandinávia: kötelező havi leolvasás, 2009-től, 100k projektek, PLC, GSM Hollandia: Kormány és regulátor kezdeményező szerepe, - áramszolgáltatók és gyártók együttműködése, KEMA vezetéssel Franciaország: Euridis >> PLC teljes mérőcsere? Spanyolország: Endesa projekt, kormányrendelet, UK: első, kormány által finanszírozott projektek a fogyasztói reagálás felmérésére Németország: összes energiafajta, kezdeti tapogatózás Miért? Mik a hasonlóságok, különbségek? augusztus 23. MEE 54. Vándorgyűlés Tihany 6

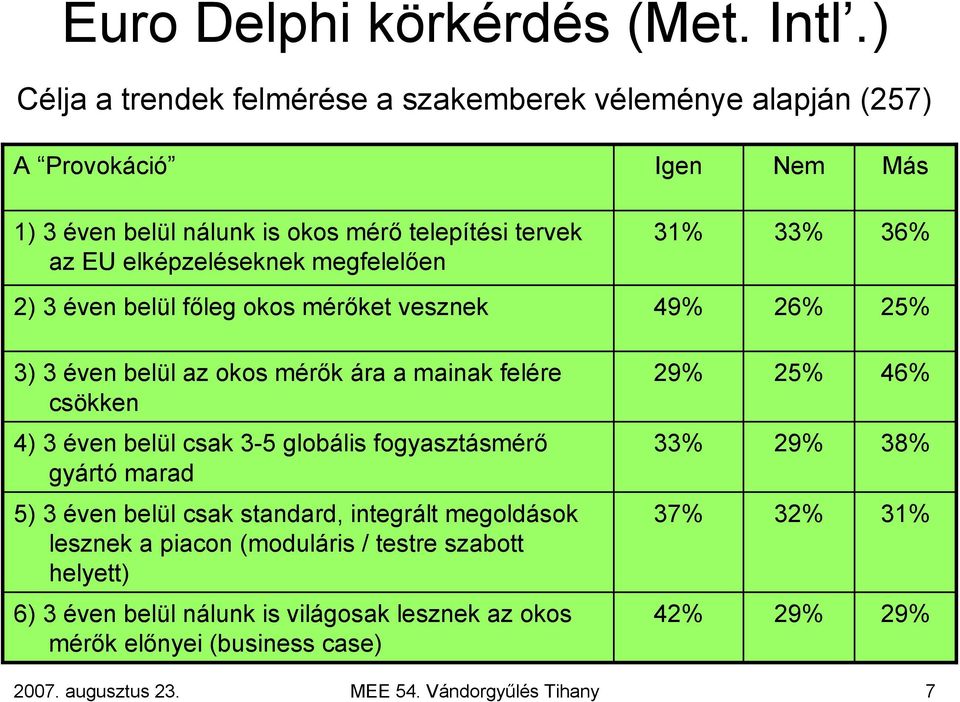

7 Euro Delphi körkérdés (Met. Intl.) Célja a trendek felmérése a szakemberek véleménye alapján (257) A Provokáció Igen Nem Más 1) 3 éven belül nálunk is okos mérő telepítési tervek az EU elképzeléseknek megfelelően 31% 33% 36% 2) 3 éven belül főleg okos mérőket vesznek 49% 26% 25% 3) 3 éven belül az okos mérők ára a mainak felére csökken 29% 25% 46% 4) 3 éven belül csak 3-5 globális fogyasztásmérő gyártó marad 33% 29% 38% 5) 3 éven belül csak standard, integrált megoldások lesznek a piacon (moduláris / testre szabott helyett) 37% 32% 31% 6) 3 éven belül nálunk is világosak lesznek az okos mérők előnyei (business case) 42% 29% 29% augusztus 23. MEE 54. Vándorgyűlés Tihany 7

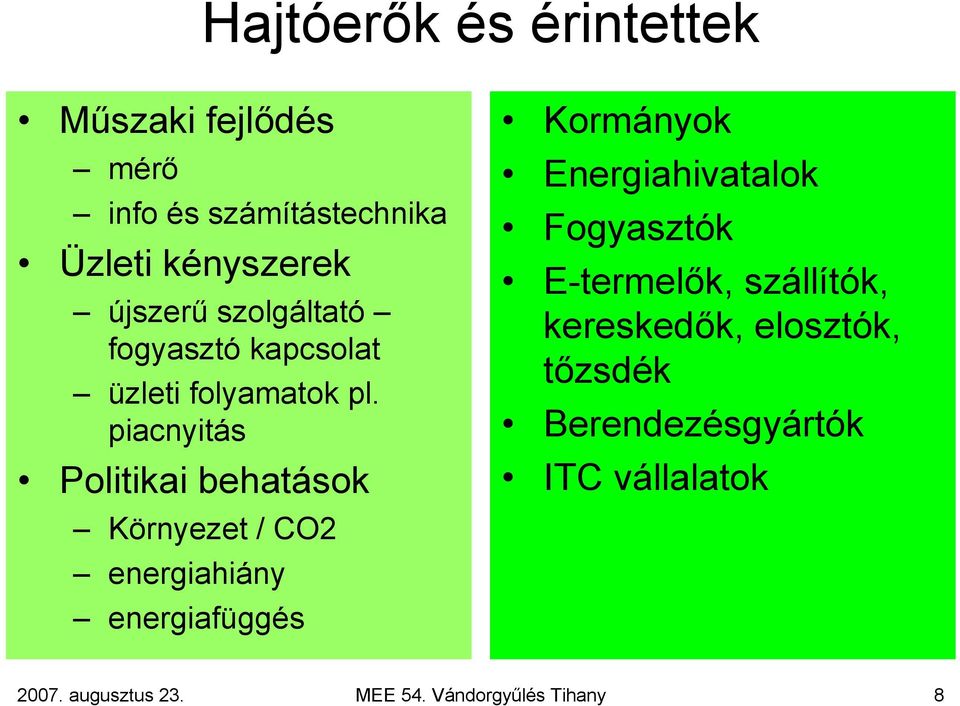

8 Hajtóerők és érintettek Műszaki fejlődés mérő info és számítástechnika Üzleti kényszerek újszerű szolgáltató fogyasztó kapcsolat üzleti folyamatok pl. piacnyitás Politikai behatások Környezet / CO2 energiahiány energiafüggés Kormányok Energiahivatalok Fogyasztók E-termelők, szállítók, kereskedők, elosztók, tőzsdék Berendezésgyártók ITC vállalatok augusztus 23. MEE 54. Vándorgyűlés Tihany 8

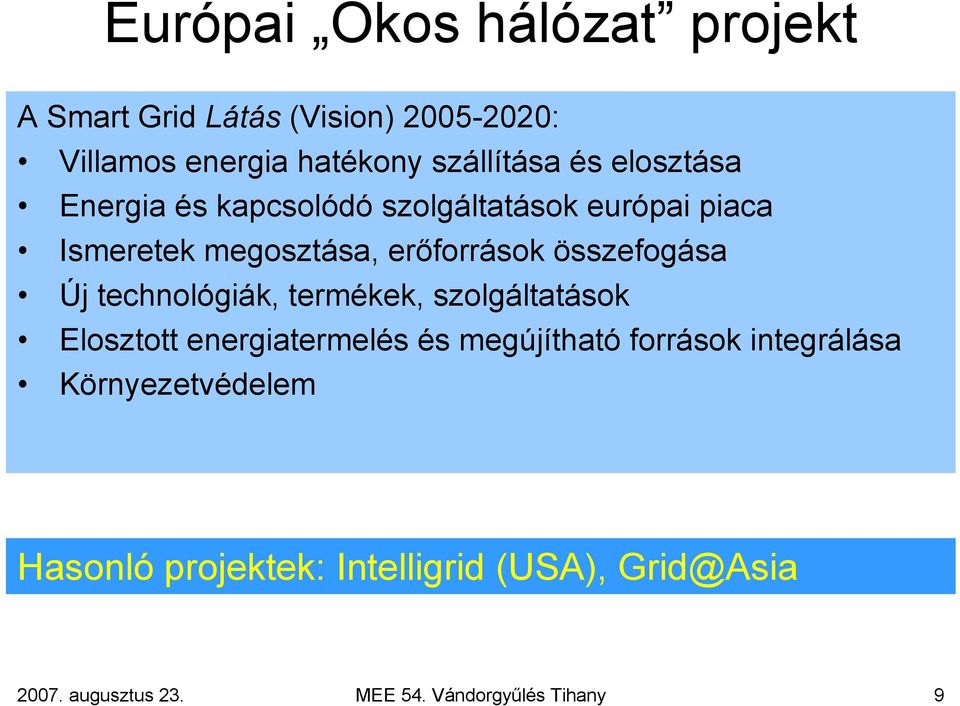

9 Európai Okos hálózat projekt A Smart Grid Látás (Vision) : Villamos energia hatékony szállítása és elosztása Energia és kapcsolódó szolgáltatások európai piaca Ismeretek megosztása, erőforrások összefogása Új technológiák, termékek, szolgáltatások Elosztott energiatermelés és megújítható források integrálása Környezetvédelem Hasonló projektek: Intelligrid (USA), Grid@Asia augusztus 23. MEE 54. Vándorgyűlés Tihany 9

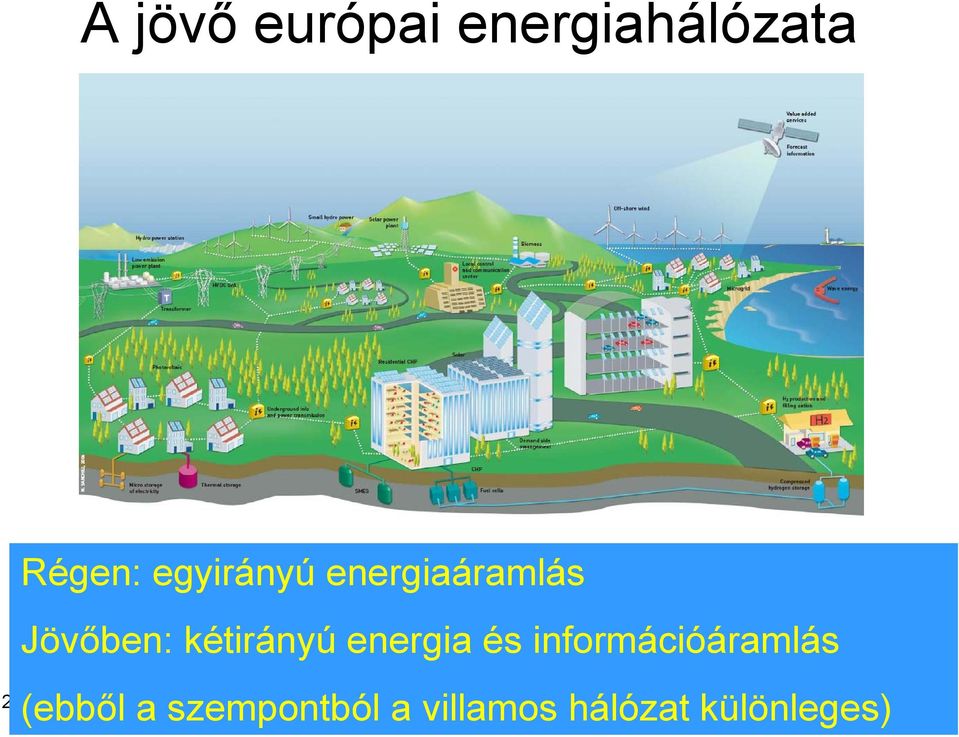

10 A jövő európai energiahálózata Régen: egyirányú energiaáramlás Jövőben: kétirányú energia és információáramlás (ebből a szempontból a villamos hálózat különleges) augusztus 23. MEE 54. Vándorgyűlés Tihany 10

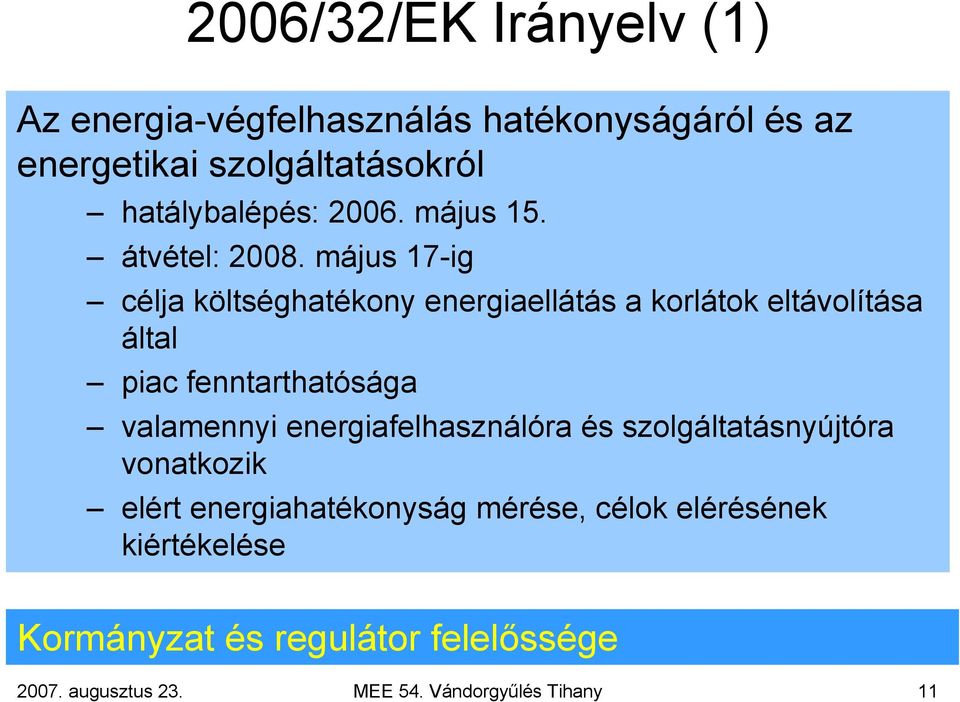

11 2006/32/EK Irányelv (1) Az energia-végfelhasználás hatékonyságáról és az energetikai szolgáltatásokról hatálybalépés: május 15. átvétel: május 17-ig célja költséghatékony energiaellátás a korlátok eltávolítása által piac fenntarthatósága valamennyi energiafelhasználóra és szolgáltatásnyújtóra vonatkozik elért energiahatékonyság mérése, célok elérésének kiértékelése Kormányzat és regulátor felelőssége augusztus 23. MEE 54. Vándorgyűlés Tihany 11

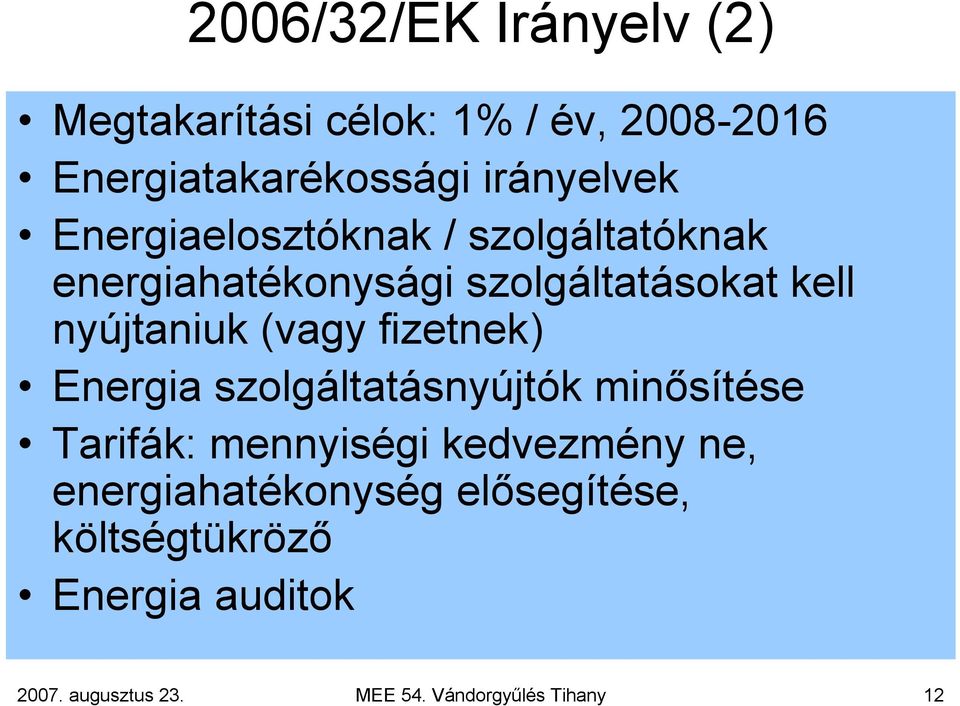

12 2006/32/EK Irányelv (2) Megtakarítási célok: 1% / év, Energiatakarékossági irányelvek Energiaelosztóknak / szolgáltatóknak energiahatékonysági szolgáltatásokat kell nyújtaniuk (vagy fizetnek) Energia szolgáltatásnyújtók minősítése Tarifák: mennyiségi kedvezmény ne, energiahatékonység elősegítése, költségtükröző Energia auditok augusztus 23. MEE 54. Vándorgyűlés Tihany 12

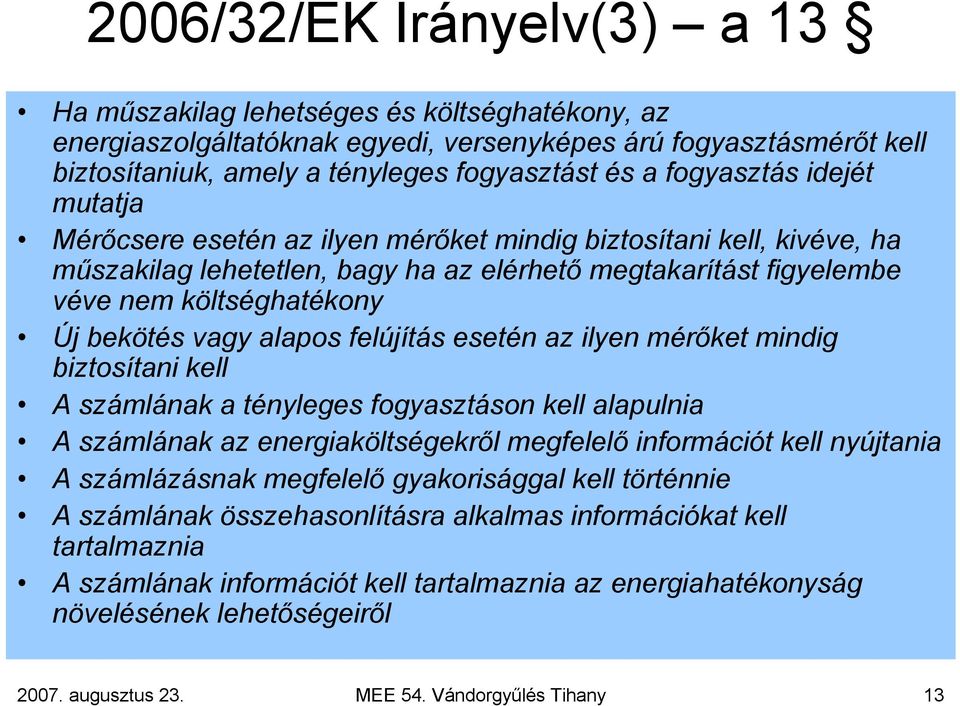

13 2006/32/EK Irányelv(3) a 13 Ha műszakilag lehetséges és költséghatékony, az energiaszolgáltatóknak egyedi, versenyképes árú fogyasztásmérőt kell biztosítaniuk, amely a tényleges fogyasztást és a fogyasztás idejét mutatja Mérőcsere esetén az ilyen mérőket mindig biztosítani kell, kivéve, ha műszakilag lehetetlen, bagy ha az elérhető megtakarítást figyelembe véve nem költséghatékony Új bekötés vagy alapos felújítás esetén az ilyen mérőket mindig biztosítani kell A számlának a tényleges fogyasztáson kell alapulnia A számlának az energiaköltségekről megfelelő információt kell nyújtania A számlázásnak megfelelő gyakorisággal kell történnie A számlának összehasonlításra alkalmas információkat kell tartalmaznia A számlának információt kell tartalmaznia az energiahatékonyság növelésének lehetőségeiről augusztus 23. MEE 54. Vándorgyűlés Tihany 13

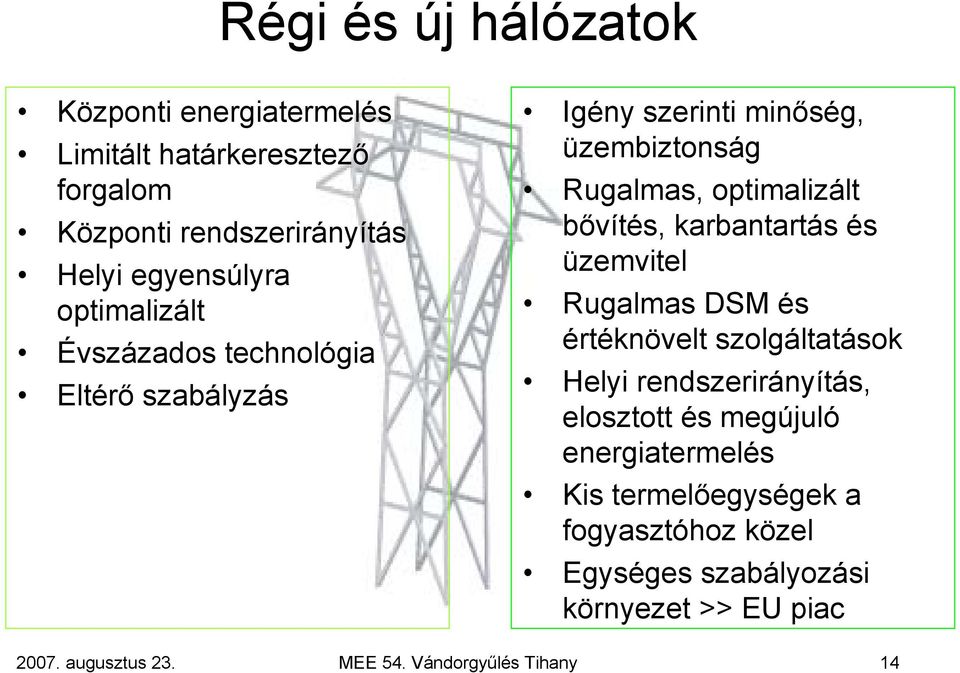

14 Régi és új hálózatok Központi energiatermelés Limitált határkeresztező forgalom Központi rendszerirányítás Helyi egyensúlyra optimalizált Évszázados technológia Eltérő szabályzás Igény szerinti minőség, üzembiztonság Rugalmas, optimalizált bővítés, karbantartás és üzemvitel Rugalmas DSM és értéknövelt szolgáltatások Helyi rendszerirányítás, elosztott és megújuló energiatermelés Kis termelőegységek a fogyasztóhoz közel Egységes szabályozási környezet >> EU piac augusztus 23. MEE 54. Vándorgyűlés Tihany 14

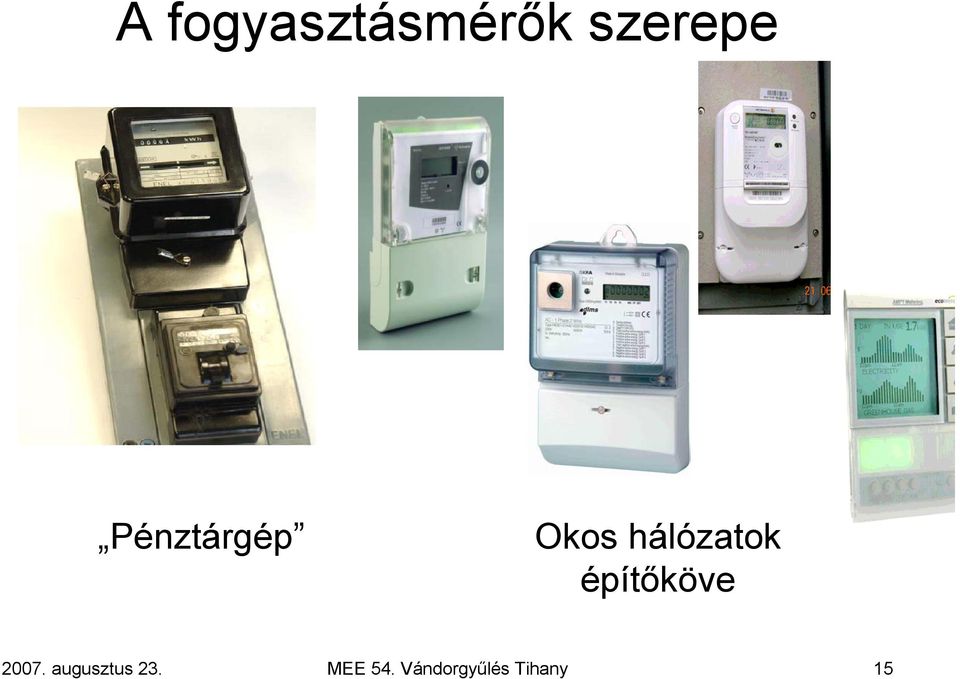

15 A fogyasztásmérők szerepe Pénztárgép Okos hálózatok építőköve augusztus 23. MEE 54. Vándorgyűlés Tihany 15

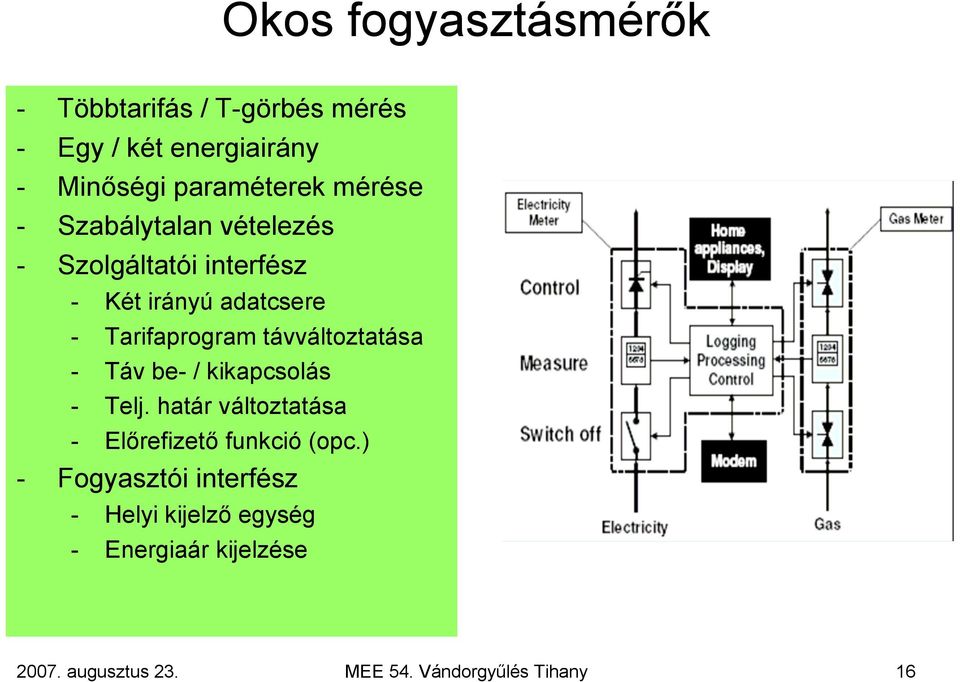

16 Okos fogyasztásmérők - Többtarifás / T-görbés mérés - Egy / két energiairány - Minőségi paraméterek mérése - Szabálytalan vételezés - Szolgáltatói interfész - Két irányú adatcsere - Tarifaprogram távváltoztatása - Táv be- / kikapcsolás - Telj. határ változtatása - Előrefizető funkció (opc.) - Fogyasztói interfész - Helyi kijelző egység - Energiaár kijelzése augusztus 23. MEE 54. Vándorgyűlés Tihany 16

17 Okos fogyasztásmérés Az adatok integrálása az üzleti folyamatokba pontosabb számla jobb hálózatirányítás jobb terheléselőrejelzés kisebb üzemeltetési költségek jobb ügyfélszolgálat augusztus 23. MEE 54. Vándorgyűlés Tihany 17

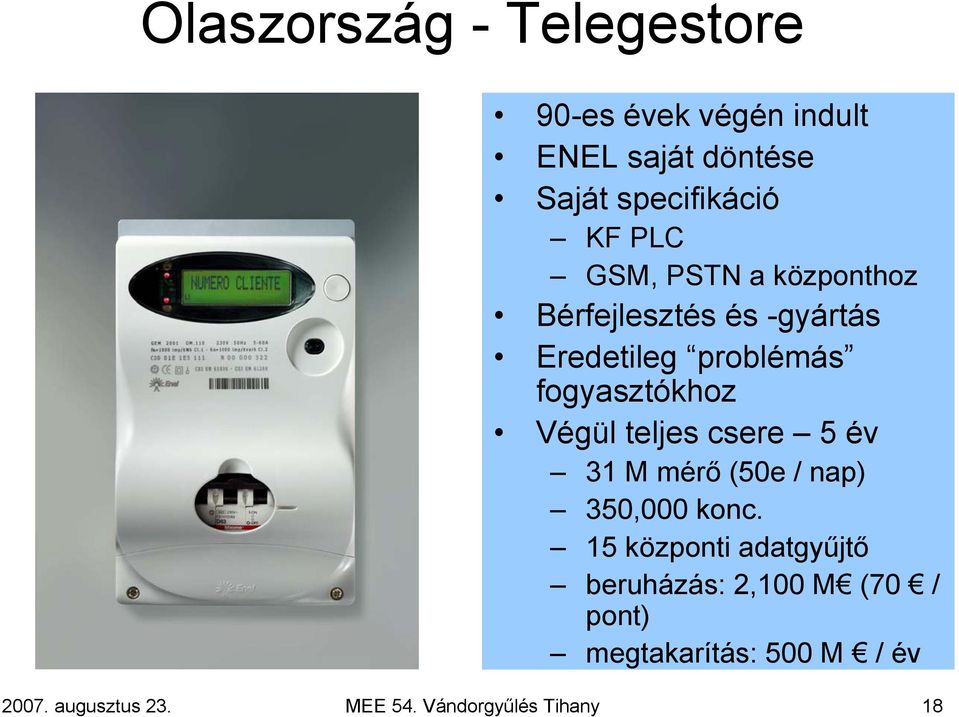

18 Olaszország - Telegestore 90-es évek végén indult ENEL saját döntése Saját specifikáció KF PLC GSM, PSTN a központhoz Bérfejlesztés és -gyártás Eredetileg problémás fogyasztókhoz Végül teljes csere 5 év 31 M mérő (50e / nap) 350,000 konc. 15 központi adatgyűjtő beruházás: 2,100 M (70 / pont) megtakarítás: 500 M / év augusztus 23. MEE 54. Vándorgyűlés Tihany 18

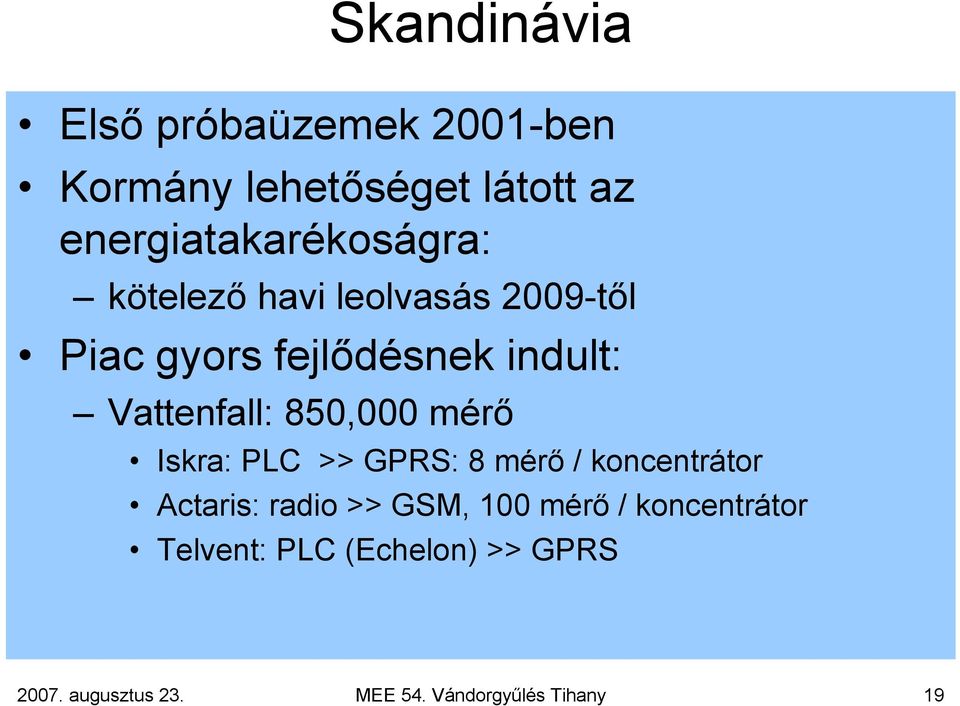

19 Skandinávia Első próbaüzemek 2001-ben Kormány lehetőséget látott az energiatakarékoságra: kötelező havi leolvasás 2009-től Piac gyors fejlődésnek indult: Vattenfall: 850,000 mérő Iskra: PLC >> GPRS: 8 mérő / koncentrátor Actaris: radio >> GSM, 100 mérő / koncentrátor Telvent: PLC (Echelon) >> GPRS augusztus 23. MEE 54. Vándorgyűlés Tihany 19

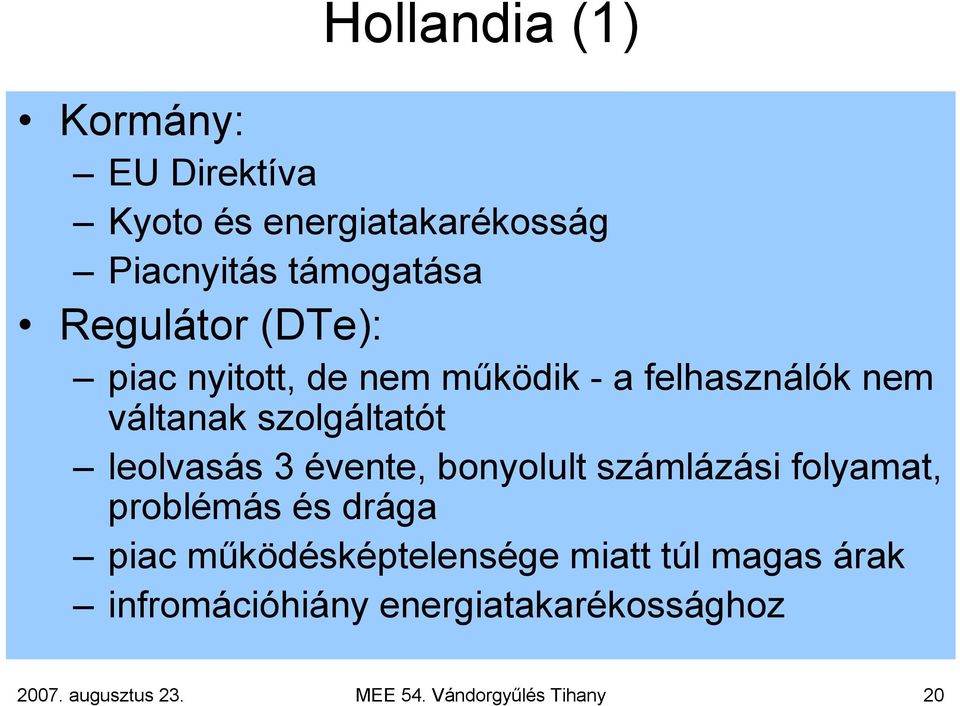

20 Hollandia (1) Kormány: EU Direktíva Kyoto és energiatakarékosság Piacnyitás támogatása Regulátor (DTe): piac nyitott, de nem működik - a felhasználók nem váltanak szolgáltatót leolvasás 3 évente, bonyolult számlázási folyamat, problémás és drága piac működésképtelensége miatt túl magas árak infromációhiány energiatakarékossághoz augusztus 23. MEE 54. Vándorgyűlés Tihany 20

21 Hollandia (2): A projekt Piacmodell: zárt mérőpiac, nyitott adatgyűjtési piac Adathozzáférés a rendszerben (nem a mérőnél) Energiaár nem növekedhet Okos mérő minden fogyasztónak 6 év alatt 13 millió mérő 7 millió háztartásban (Villany + Gáz) Adatkapu a villamos fogyasztásmérő (M-BUS) 2007: Szolgáltatók és gyártók együtt dolgozzák ki a követelményeket, a KEMA vezetésével (PLC+DLMS/COSEM) PLC: olcsó, saját, körtávirat, nem sugároz, elég gyors 2008: Telepítés megkezdése 2009: Jogi környezet átdolgozása augusztus 23. MEE 54. Vándorgyűlés Tihany 21

22 Franciaország Jelenleg: Tariff bleu elektronikus mérőelem Euridis adatcsere helyi hálózaton HKV integrált kivitel Új projekt: PLC + DLMS/COSEM? ITC integrátor + mérőgyártó konzorciumok Nagy áramszolgáltató >> saját specifikáció jelentős saját K+F erőforrások kérdőív részletes kérdésekkel idén: 3x100,000 mérő + 3x350 koncentrátor jövőben: 34 M mérő teljes csere augusztus 23. MEE 54. Vándorgyűlés Tihany 22

23 Spanyolország Energiaár várható növekedése >>többtarifás rendszer Rendszer terhelési görbe Elöregedett mérőpark Kormányrendelet: < 15kW mérők: többtarifás, távleolvasható eredetileg 2007 július most 2008 januártól többtarifás, 2010-től távleolvasható minimális követelmények kidolgozása Endesa projekt korábban indult Renesas / Ytran PLC technológia DCSK több tarifa, távleolvasás, terhelésvezérlés augusztus 23. MEE 54. Vándorgyűlés Tihany 23

24 Kormány: Egyesült Királyság (1) Az okos mérők segíthetik a fogyasztókat az energiatakarékosságban, és az energiapolitikai ccélkitűzések (CO 2 ) elérésében Energiahivatal / fogyasztók Jobb számlázás, új szolgáltatások Ipar Új üzleti lehetőségek, de a jövedelmezőség kétséges a szétszabdalt piac és a jogi szabályzás miatt augusztus 23. MEE 54. Vándorgyűlés Tihany 24

25 Egyesült Királyság (2) Két éves próbaüzem a terheléscsökkenés megvalósulásának kiértékelésére 10M GBP kormánytámogatás, 40,000 háztartás, négy nagy konzorcium: ÁSZ, gyártó, IT, egyetem Energia fehér könyv Helyi kijelző EK Irányelv 13 miatt Okos mérő üzleti fogyasztóknak 5 év alatt Lehetőleg minden fogyasztónak 10 év alatt Szállítók: követelmények kidolgozása augusztus 23. MEE 54. Vándorgyűlés Tihany 25

26 Németország Kezdeti tájékozódás sok résztvevő, kevés együttműködés Valamennyi energiafajta lefedése: Vill, gáz, hő, víz mi legyen az adatkapu? Vill. fogyasztásmérő? Független? Tendenciák, szempontok azonosító, mérőállás / T-görbe, +OBIS azonosító, egység, státusz külső terheléskapcsoló kistelj. rádió / PLC / M-BUS / EIB, KNX, TCP/IP egyszerű installáció, parametrizálás nélkül (mérő / isntalláció ktsg.) lakás / épületautomatizálás technológiák tartóssága? méréstechnika és információtechnika különböző életciklusai Standard interfészek, rendszerkomponensek cserélhetősége Fogyasztói adathozzáférés: Internet, MS-Office, kijelző Konzultáció szállítókkal Specifikáció Próbaüzemek augusztus 23. MEE 54. Vándorgyűlés Tihany 26

27 Technológiák Interfész modell: DLMS/COSEM/OBIS : IEC (TC 13) CIM: IEC (TC 57) Média: saját vagy idegen? PLC IEC X, CENELEC áramszolgáltatói sáv, S-FSK, SS- AW, OFDM Ytran / Renesas (gyártó szabvány) Echelon (gyártó szabvány) szélessávú PLC GSM / SMS GPRS Nyílt szabványokon alapuló rendszerek augusztus 23. MEE 54. Vándorgyűlés Tihany 27

28 DLMS Felhasználók egyesülete - PLC / Okos mérők Munka idén kezdődött: 3+ 2 ülés 12 résztvevő: Actaris, EdF, EMH, Iskraemeco, Görlitz, Itron/ ADD, Landis+Gyr, MAEC, SAGEM IEC PLC + IEC DLMS/COSEM Új adatbiztonsági módszerek: titkosítás, eredetiség (authentication) Új, okos mérő objektumok augusztus 23. MEE 54. Vándorgyűlés Tihany 28

29 Egy okos mérő projekt felépítése Célok kitűzése, üzleti terv szabályozási környezet, adottságok elemzése: üzemméret, hálózat, fogyasztók várt előnyök számszerűsítése, beruházás, üzemeltetés, folyamatátalakítás költségei Meglévő folyamatok elemzése, hatástanulmány, sorbaállítás Technológia kiértékelés, funkcionális követelmények, szállítók kiválasztása, próbaüzemek Üzleti terv validálása a választott technológiával Saját és kiadott feladatok Program megtervezése és végrehajtása augusztus 23. MEE 54. Vándorgyűlés Tihany 29

30 Összefoglaló Európa (a világ) az okos hálózatok és okos fogyasztásmérők felé mozdul Technológiai, üzleti, politikai hajtóerők A fogyasztásmérők szerepe felértékelődik, mélyreható változások az üzleti folyamatokra Kormány és regulátor fontos szerepe Szolgáltatók és szállítók együttműködése Új szereplők: telekommunikációs és számítástechnikai cégek A megfelelő megoldás a helyi adottságoktól függ augusztus 23. MEE 54. Vándorgyűlés Tihany 30

31 Mit tegyünk? ejh, ráérünk arra még!.. vigyázó szemetek Párizsra vessétek augusztus 23. MEE 54. Vándorgyűlés Tihany 31

32 Köszönöm megtisztelő figyelmüket! Kérdések? augusztus 23. MEE 54. Vándorgyűlés Tihany 32
