1 Direkt és indirekt vezérlési lehetőségek megoldása a smart meteringben, T-görbe elemzési és ellenőrzési algoritmusok Dr. Kiss Bálint, Takács Tibor, Dr. Vámos Gábor BME Gombás Zsolt Béla, Péter Gábor Mihály, Szűcs Ferenc, Veisz Imre E.ON V. 3.00

2 Tartalom Smart metering = Technológia váltás Konstrukciós és fejlesztési lehetőségek Felhasználási kérdések Szolgáltatási lehetőségek Összefoglalás 2/12

3 Smart metering = Technológiaváltás Egy számláló helyett több tarifa számláló Új szolgáltatások megjelenése T-görbe, Home display Elszámolás módja távleolvasás alapján Spórolási lehetőségek Renitens ügyfelek korlátozási lehetősége Meglévő direkt és új indirekt vezérlési lehetőségek Direkt = szolgáltató közvetlenül, a hálózat terhelési állapotától függően a be- és ki kapcsolja a vezérelt eszközt Indirekt = az ügyfél igényétől és elhatározásától függ, hogy igénybe veszi-e az olcsóbb tarifát 3/12

és új indirekt vezérlési lehetőségek Direkt = szolgáltató közvetlenül, a hálózat terhelési állapotától függően a be- és ki

4 Konstrukciós lehetőségek a vezérléshez Feladatokat át kell gondolni és utána azt be is kell tudni állítani! 4/12

5 Paraméterezés Az okos mérő lelke Példa a tarifák és a vezérlő relék összerendelésére, vezérlés alakulására hétköznap völgy/ 1.relé 2.relé 3.relé 4.relé nappali csúcs téli időszámítás mélyvölgy vezérlés csúcs spec. tart. kezdet vége A B C tarifa rkv/hkv tarifa tarifa tarifa 0:00 2:00 x x 2:00 6:00 x x 6:00 8:00 x 8:00 12:00 x x 12:00 14:00 x 14:00 16:00 x x 16:00 17:00 x 17:00 19:00 x x 19:00 21:00 x 21:00 24:00 x x völgy nappali csúcs bojler/kályha vezérlés 5/12

kezdet vége A B C tarifa rkv/hkv tarifa tarifa tarifa 0:00 2:00 x x 2:00 6:00 x x 6:00 8:00 x 8:00 12:00 x x 12:00 14:00 x 14:00

6 Fejlesztési lehetőségek Kapcsoló művek, relék funkcióinak bővítése Vezérelt relé késleltetett bekapcsolása alkalmazzuk itt is! (Rövid idejű hálózati működések esetén) További speciális terhelés (tarifa vezérlések) 3. és 4. relével Be/ki kapcsoló mű tovább fejlesztési lehetősége Késleltetett visszakapcsolás Kismegszakító funkció lehetőségének megoldása, túláram- és zárlatvédelem (!) Tappering esetén leoldási lehetőség Szelektált terhelés korlátozás (RKV/HKV funkció esetén) 6/12

relével Be/ki kapcsoló mű tovább fejlesztési lehetősége Késleltetett visszakapcsolás Kismegszakító funkció lehetőségének

7 Többtarifás rendszer implicit hatásai Fogyasztási szokások miként változnak meg? Szociológiai, helyrajzi kérdések Többtarifás rendszer vezérlés Fogyasztások átcsoportosítása a völgyidőszakba (alacsonyabb tarifa miatt) Különböző típusú fogyasztókat különböző módon lehet kezelni Hálózati terhelés jobb eloszlása Menetrendi becslések pontosítása Hatások vizsgálata kulcskérdés 7/12

völgyidőszakba (alacsonyabb tarifa miatt) Különböző típusú fogyasztókat különböző módon lehet

8 Új vezérlési lehetőségek HKV-RKV rendszerek kiegészítése Összetett vezérlési funkciók megvalósítása Összetett vezérlési információk küldésének lehetősége (nem csak on/off kapcsolási lehetőség, hanem teljesítménykorlát) Bizonyos eszközök engedélyezése, más eszközök tiltása Kérdések Teljesítménykorlátozás megvalósítása Szolgáltatásrendszer kidolgozása Teljes kikapcsolás helyett csak korlátozás 8/12

teljesítménykorlát) Bizonyos eszközök engedélyezése, más eszközök tiltása Kérdések

9 Smart meter, mint hálózat-analizátoranalizátor Modern beágyazott rendszerek nagy számítási kapacitás alacsony ár mellett Egyszerű hálózat-analizátor funkciók Elosztott szenzorhálózat Fogyasztási időgörbe elemzése Fogyasztási profilok azonosítása Eszközök azonosítása Menetrendkészítés Wire-tapping Új módszerek kellenek! Adat forrás: EON 9/12

Elosztott szenzorhálózat Fogyasztási időgörbe elemzése Fogyasztási profilok

10 Vezérlési lehetőségek az intelligens lakásban Belső hálózat kialakítása az otthonokban Szabványos kommunikáció Technológiaválasztás (PLC, belső buszrendszer) Összetett intelligens főmérő Direkt vezérlési lehetőség Eszközök fogyasztásának direkt mérése A fogyasztó közvetlenül értesül az aktuális fogyasztásról Tudatosabb takarékoskodás Eszközszintű menetrendkészítés Intelligens mérés Intelligens otthon 10/12

vezérlési lehetőség Eszközök fogyasztásának direkt mérése A fogyasztó közvetlenül értesül az aktuális

11 Összefoglalás Egy mérővel minden feladat megoldható (költséghatékonyság) Direkt indirekt vezérelhetőség elvárás Jelen technológiája a jövő szolgáltatásait kielégíti A szolgáltatások kifejlesztéséhez még számos kérdést kell megválaszolni Tendencia: a smart metering terjedése és fejlődése megállíthatatlan! A jövő: Smart Grid Smart Metering Smart Home 11/12

szolgáltatások kifejlesztéséhez még számos kérdést kell megválaszolni Tendencia: a smart

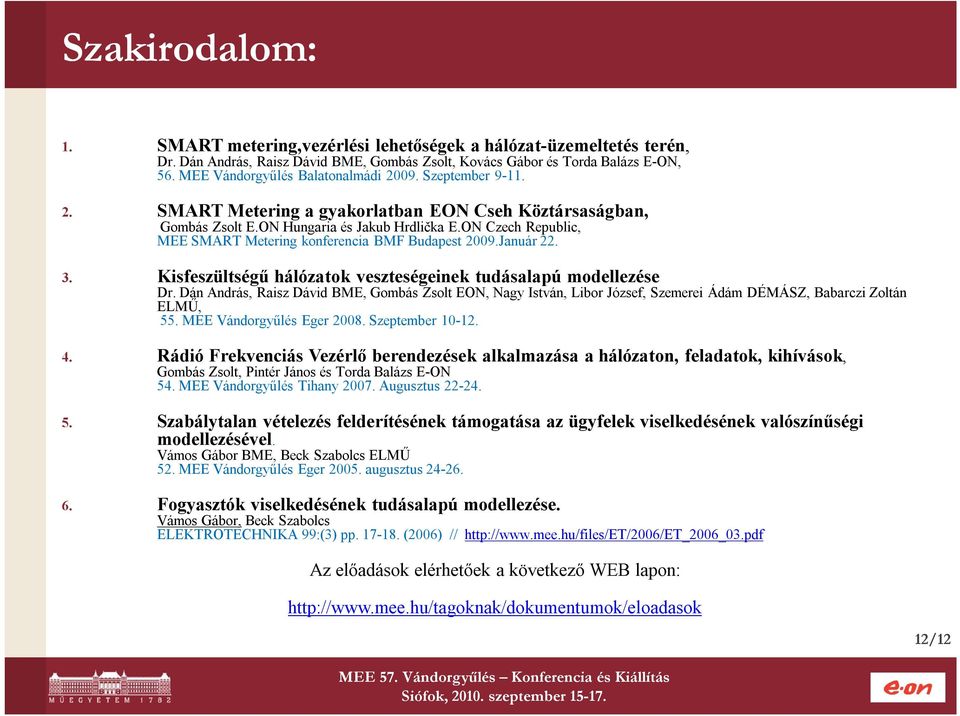

12 Szakirodalom: 1. SMART metering,vezérlési lehetőségek a hálózat-üzemeltetés terén, Dr. Dán András, Raisz Dávid BME, Gombás Zsolt, Kovács Gábor és Torda Balázs E-ON, 56. MEE Vándorgyűlés Balatonalmádi Szeptember SMART Metering a gyakorlatban EON Cseh Köztársaságban, Gombás Zsolt E.ON Hungaria és Jakub Hrdlička E.ON Czech Republic, MEE SMART Metering konferencia BMF Budapest 2009.Január Kisfeszültségű hálózatok veszteségeinek tudásalapú modellezése Dr. Dán András, Raisz Dávid BME, Gombás Zsolt EON, Nagy István, Libor József, Szemerei Ádám DÉMÁSZ, Babarczi Zoltán ELMŰ, 55. MEE Vándorgyűlés Eger Szeptember Rádió Frekvenciás Vezérlő berendezések alkalmazása a hálózaton, feladatok, kihívások, Gombás Zsolt, Pintér János és Torda Balázs E-ON 54. MEE Vándorgyűlés Tihany Augusztus Szabálytalan vételezés felderítésének támogatása az ügyfelek viselkedésének valószínűségi modellezésével. Vámos Gábor BME, Beck Szabolcs ELMŰ 52. MEE Vándorgyűlés Eger augusztus Fogyasztók viselkedésének tudásalapú modellezése. Vámos Gábor, Beck Szabolcs ELEKTROTECHNIKA 99:(3) pp (2006) // Az előadások elérhetőek a következő WEB lapon: 12/12

ON Czech Republic, MEE SMART Metering konferencia BMF Budapest 2009.Január 22. 3. Kisfeszültségű hálózatok veszteségeinek tudásalapú modellezése Dr.

13 Köszönjük a figyelmet!
