1 2017 Okos Városok Magyarországon - okos városok a régióban 2017 május 25. Bottyán Balázs: Okos város LoRa alapokon - intelilight közvilágítási hálózat, mint smart city alapinfrastruktúra

2 bevezetés és kontextus leírása Manapság a legtöbb okos közvilágítási megoldás korlátozott és nincs benne nyitottság más rendszerek felé. A zárt rendszerek együtt járnak az új lámpák vásárlásának kényszerével.

3 intelilight működésének alapjai Az intelilight közvilágítási távmenedzsment rendszer lehetőséget teremt a lámpák egyenkénti automatikus ki- és bekapcsolására, valamint dimmelésére az egész városban. Részletes adatokat nyújt a villamos hálózatról és valós idejű visszajelzés érkezik minden, a hálózatot érintő eseményről.

4 intelilight vízió Összekapcsolt Nyílt szabványú kommunikációs protokoll Biztonságos kapcsolat Integrált Egy eszköz minden igényhez Beágyazott szolgáltatások API Meglévő rendszerekbe integrálható Jövőálló Elérhető Retrofit lehetőségek Gyártó független Plug and play implementáció

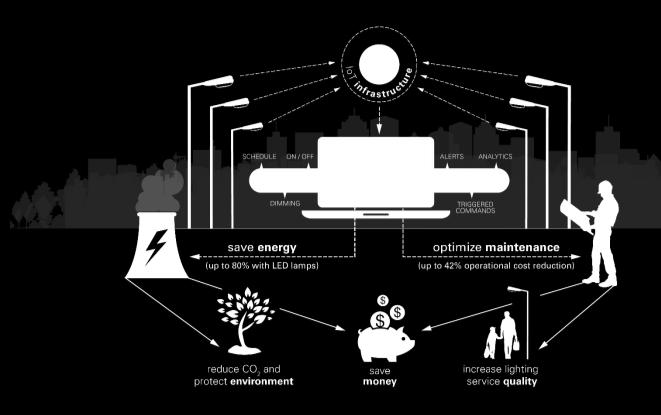

5 előnyei a közvilágítás vezérlésének A dimmelésen és okos menetrend tervezésen keresztül a rendszerrel és LED lámpák felhasználásával akár 80%-os energiamegtakarítás is elérhető. Valós idejű üzemzavar monitorozás és az üzemvitel optimalizálása növeli a közvilágítási szolgáltatás színvonalát és akár 42%-os költségcsökkenést is eredményezhet.

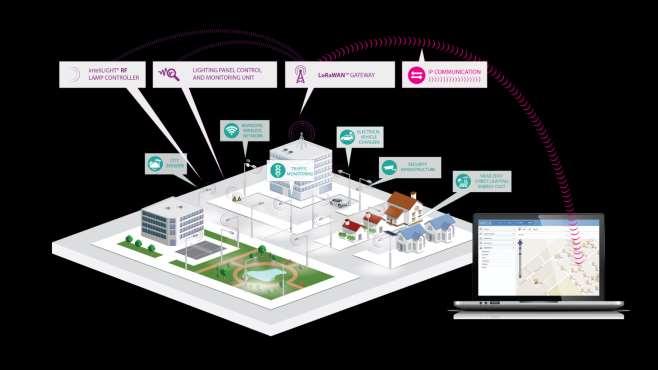

6 további felhasználási lehetőségek - bevételek

7 intelilight LoRa előnyök INTEROPERABILITÁS ALACSONY ÁR GYORS TELEPÍTÉS BIZTONSÁGOS KOMMUNIKÁCIÓ SZÉLES KÖRŰ KOMPATIBILITÁS

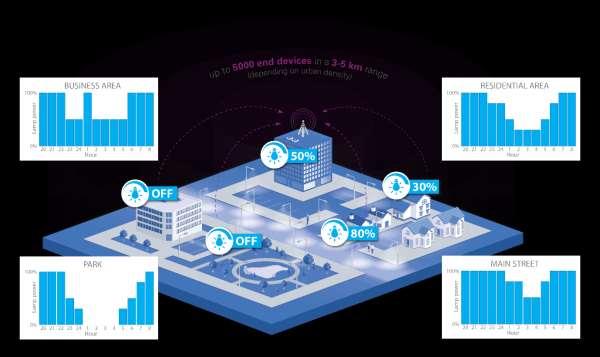

8 intelilight LoRa architektúra intelilight LoRa TM rádiós vezérlő KÖZVILÁGÍTÁSI SZEKRÉNY VEZÉRLÉS ÉS MONITOROZÁS LoRaWAN TM Hálózati szerver Bármilyen LoRaWAN állomás akár 5000 végberendezéssel tudja tartani a kapcsolatot 3-5 km-es körzetben (beépítettségtől függően)

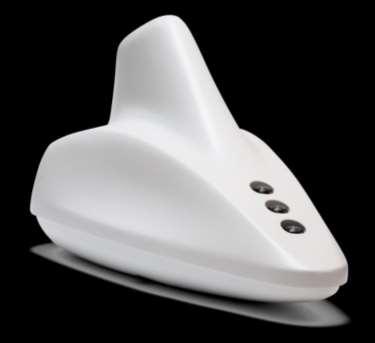

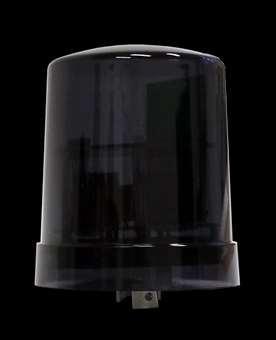

9 intelilight LoRa vezérlők Példátlan szintű lámpa vezérlési funkcionalitás és intelligencia LoRaW AN Class C kompatibilis Class A kompatibilis Menetrend és fényszenzor alapú autonóm működés Minimális kommunikációs adatforgalom Opcionális szenzorok: fény, mozgás, becsapódás, vibráció, hőmérséklet, páratartalom, zaj

10 intelilight LoRa vezérlők LoRaW AN Class C kompatibilis Class A kompatibilis

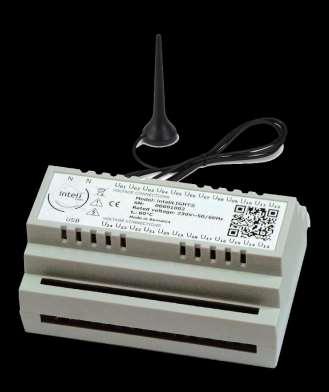

11 Közvilágítási elosztószekrény vezérlő és felügyelő egység LoRaW AN Class C kompatibilis Class A kompatibilis Menetrend alapú autonóm működés. Távoli vezérlés. Közvilágítási hálózat paramétereinek mérése: teljesítmény tényező, hatásos, meddő, látszólagos teljesítmény, feszültség, áram, frekvencia, napi hatásos és meddő energia. Valós idejű hibajelentések és működési zavarok jelentése a központi szervernek: alacsony vagy túláram, alacsony vagy túlfeszültség, fázis hiba.

12 LoRaWAN átjáró Nagy kapacitás: akár 5000 végberendezés Integrálva: Nagy hatótáv: akár 5 km (függően a város sűrűségétől) Kis fogyasztás: akár 20 év autonóm működés elemről Többféle rádiófrekvencia: 433 MHz, 868 MHz, 915 MHz stb. Nagy interferencia immunitás Párhuzamosan lehet kommunikálni több eszközzel különböző csatornán vagy különböző spreading factoron anélkül, hogy zavarnák egymást Magas biztonság Az összes kommunikáció kódolva zajlik: Transport Layer Security (TLS) tanúsítványokkal Beaconing. Periodikusan szinkronizálja a GPS idejét az összes végberendezésnek, így garantálható, hogy az eszközök szinkronban működjenek a LoRaWAN hálózattal

13 LoRaWAN hálózati szerver architektúra biztonság riasztás A LoRaWAN hálózati szerver menedzseli és fontossági sorrendbe rendezi az információkat. Az intelilight LoRa vezérlő elérhető a legtöbb hálózati szolgáltatónál. végberendezések geolokáció sorba rendezi és időzíti az adatokat, hogy elkerülje a túlterhelést és a fontos üzenetek késését figyelmeztet a hibákra és rossz indulatú eszközökre LoRaWAN TM hálózati szerver integráció állomások applikációs szerver Integrálva :

14 intelilight StreetLight Control szoftver A szoftver teljes mértékben integrált az intelilight vezérlőkkel és kommunikációs eszközökkel. Továbbá kompatibilis minden nyílt protokollt alkalmazó hardver megoldással (harmadik féltől származó eszközök, melyek PLC-t, LoRaWAN-t vagy GSM/GPRS-t használnak). város menedzsment TALQ ready AMAZON AWS ready API kapcsolódás közvilágítás vezérlés nyílt szabványú szenzorok és beavatkozók

15 intelilight StreetLight Control szoftver Stabil, biztonságos és interoperábilis Automata közvilágítás működés (ki/bekapcsolás és dimmelés) Fejlett menetrend szervezés csillagászati naptár vagy fény/mozgás szenzor alapján Lámpa és hálózat monitorozás, valós idejű riasztások, automata parancsok Fejlett adat analitika, jelentéskészítő eszközök és teljesítmény mérési grafikonok, adatszűréssel (lámpa élettartam, energia megtakarítás, fényforrás állapotjelentések, stb) Gyártó független, kompatibilis a legtöbb lámpatípussal és vezérlővel

16 intelilight okos város IoT platform Majdnem 6,6 milliárd Internet of Things eszközt kötöttek hálózatba 2015 végére. Becslések szerint ez a szám 2020-ra 50 milliárdra nő. Ilyen potenciál mellett, a LoRaWAN szabad frekvenciát használ és képes beépítettségtől függően akár eszközzel 15 km sugarú körön belül tartani a kapcsolatot. Helyi, regionális vagy kontinenseken átívelő IoT hálózatok építése még sosem volt ennyire költséghatékony.

17 piaci előrejelzés a következő 10 évre ~285 millió fényforrás több 10 milliárd dolláros üzlet

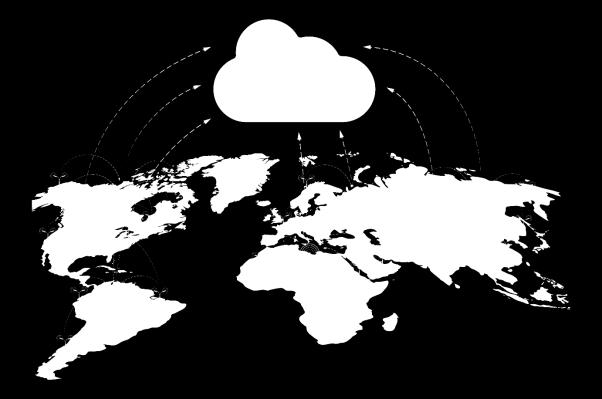

18 rolloutok / telepítések intelilight LoRa közvilágítási vezérlő, 6 kontinensen 38 országban működik.
