1 TÁVFELÜGYELETTEL MŰKÖDTETETT KÖZVILÁGÍTÁS & OKOS VÁROS PLATFORM ALACSONY BERUHÁZÁSI KÖLTSÉG NAGYFOKÚ RUGALMASSÁG JÖVŐBE MUTATÓ GYORS és EGYSZERŰ

2 Az egy megbízható, távfelügyelettel működő közvilágítás menedzselési rendszer, ami biztosítja a szükséges mértékű megvilágítást a megfelelő helyen és időben. A meglévő közvilágítási hálózat fejlesztésével nem csak pénz takarítható meg, hanem a létező elosztó hálózat egy - a jövő igényeinek megfelelő - intelligens infrastruktúrává alakítható. ALACSONY BERUHÁZÁSI KÖLTSÉG Az nem igényel semmilyen hálózati átalakítást a jelenleg kiépített közvilágítási infrastruktúrában. Alkalmazkodik a meglévő lámpák elektronikus vagy induktív előtéteihez. Továbbá a telepítés után azonnal megtakarítást hoz, ezáltal tökéletes megoldást jelentve ESCO vagy más innovatív finanszírozási megoldásokhoz. A nagy városok a világ minden táján lehetőségek tárházát nyújtják az embereknek. A városi vonzáskörzetek növekedésének következtében rendkívül fontossá vált az erőforrások és a fenntarthatóság megőrzése. Becslések szerint 2050-ben az emberiség 70%-a városokban fog élni. Az egy zöld, fenntartható és megbízható közvilágítási megoldást és okos város platformot kínál egy jobb holnapért, ma. Mózes Loránd Ügyvezető Igazgató, Flashnet SRL NAGYFOKÚ RUGALMASSÁG Az megoldást az egyedi igények kielégítésére tervezték. Sokféle érzékelő és kiegészítő illeszthető a rendszerhez, ezáltal minden lehetséges igényre megoldást nyújt, és akadálymentesen illeszkedik a meglévő elektromos hálózathoz. Nem szükséges egyszerre telepíteni az egész városban, illetve nem kell, hogy a telepítési helyek összeköttetésben legyenek. Minden város egyedi és a rendszer képes arra, hogy az egyedi igényekre egyedi megoldásokkal szolgáljon. JÖVŐBE MUTATÓ A rendszer nyílt szabványokra épül, ezért méretezhető, más cégektől származó eszközökhöz alkalmazható és könnyű az illesztése a városban már meglévő vagy a jövőben megjelenő rendszerekhez, technológiákhoz. A lámpa szintű szabályozásnak köszönhetően, a hálózat folyamatosan feszültség alatt marad, ezzel a közvilágítási hálózat az Okos Város platform alapját képezheti. KÖNNYŰ TELEPÍTÉS Az egy megbízható, kulcsra kész, plug and play megoldás, ami egy 3 lépcsős megvalósítási eljáráson alapul. Ezek: a műszaki és megfelelőségi értékelés, a rendszer testre szabása, majd harmadik lépésként egy kísérleti projekt megvalósítása. Miután a felhasználó meggyőződött a rendszer hatékonyságáról, a tényleges bevezetés már egyszerű, felhasználóbarát folyamat lesz.

3 INTELLIGENS KÖZVILÁGÍTÁS A közvilágítás esténként jobb közlekedési viszonyokat és biztonságosabb gyalogos környezetet teremt, és jelentősen javíthatja a város építészeti, turisztikai és kereskedelmi hasznosítását.

4 OFF INTELLIGENS KÖZVILÁGÍTÁS Az egy távfelügyelettel működő közvilágítás menedzselési megoldás, ami részletes, lámpa szintű szabályozást kínál. Minden egyes lámpa egyedileg kapcsolható fel vagy le, illetve dimmelhető (csökkenthető a fényárama). A vezérlés történhet kézzel vagy előre beállított menetrend alapján. Ezzel biztosítható a szükséges megvilágítás kialakítása a megfelelő helyen és időben. A meglévő infrastruktúra felhasználásával valós idejű adatok állnak rendelkezésre, ezáltal a jelenlegi elosztó hálózat átalakul a jövő intelligens infrastruktúrájává. A részletes hálózat menedzselés többek között egy pontos, valós idejű térképből, valamint a rendszerben fellépő minden változásról visszajelzést adó táblázatból áll. Ezek segítségével csökkenthető az energiaveszteség és fejlett karbantartási eszközökkel javítható az üzemeltetés hatékonysága. De tulajdonképpen hogyan is működik az InteliLIGHT? 50% 80% 30% 100% LÁMPA TELJ PARK 0% ÓRA 100% LÁMPA TELJ FŐÚT 0% ÓRA 100% LÁMPA TELJ 4 4 LAKÓ ÖVEZET 0% ÓRA 100% LÁMPA TELJ ÜZLETI NEGYED 0% ÓRA HOGYAN MŰKÖDIK? KÖZVILÁGÍTÁSI LÁMPÁK FEL- ÉS LEKAPCSOLÁSA Az lámpa szintű vezérlést kínál az összes közvilágítási lámpa részére. Az egyes lámpatesteket pontosan akkor kapcsolják le és fel, amikor és ahol szükség van rájuk. Az igényeknek megfelelően lehet választani a fejlesztők által előre programozott menetrendekből, ezek akár testre is szabhatók, illetve lehetőség nyílik a lámpák kézi vezérlésére is. AZ INFRASTRUKTÚRA IRÁNYÍTÁSA A közvilágítás vezérlése mellett az vezérlők felhasználhatók a közvilágítási hálózatról táplált bármilyen segédeszköz, például locsoló berendezések vagy elektromos kapuvezérlők működtetésére is, és a vezérlők ezekről a berendezésekről részletes állapot visszajelzéssel is szolgálnak. HÁLÓZATON KERESZTÜLI ADATÁTVITEL Az rendszer PLC (Power Line Communication - villamoshálózati) vagy RF (rádiófrekvenciás) adatátvitelt használ a lámpák és a közvilágítási elosztó szekrények között. A közvilágítási szekrény és a közvilágítás vezérlő központja között pedig bármilyen IP alapú adatátvitel alkalmas az üzemeltetéshez. A rendszer a meglévő infrastruktúrát használja, ezért annak telepítéséhez nem szükséges semmilyen hálózati átalakítás. A LÁMPÁK FÉNYEREJÉNEK CSÖKKENTÉSE (DIMMELÉSE) A gyalogos forgalom éjjel 1 és hajnal 5 óra között általában jelentősen csökken, ekkor érdemes a lámpákat dimmelni. A dimmelés jelentősen csökkenti az energiafelhasználást és ennek révén a CO2 kibocsátást is. Az rendszert bizonyos városi terület típusoknak megfelelő, előre beállított dimmelési menetrendekkel szállítjuk. Ezzel nem csak költségcsökkenés érhető el, hanem a fényszennyezés is mérséklődik. A VÁROS ADATAINAK GYŰJTÉSE A lámpa szintű szabályozásnak köszönhetően a hálózat folyamatosan feszültség alatt van, ezért a meglévő tartószerkezet és infrastruktúra bármilyen érzékelőnek és alkalmazásnak helyet adhat. Ilyen módon a közvilágítási hálózatból kialakítható a jövő Okos platformja. JELENTÉSEK ÉS KARBANTARTÁSI MENETREND Az szerverek fogadják, fontossági sorrendbe állítják és összerendezik a közvilágítási hálózattal kapcsolatos összes információt. Az StreetLight Control szoftver, a zökkenőmentes működés érdekében fejlett elemző eszközökkel, hibajelentés készítővel, testre szabható karbantartás-tervezővel, önműködő biztonsági másolat készítővel, és helyreállító funkcióval rendelkezik. 6 7 HARDVER SZOFTVER OKOS VÁROS VÉGREHAJTÁS

5 Az ELŐNYEI BEVÉTELSZERZÉSI LEHETŐSÉG A KÖZÖSSÉG SZÁMÁRA Mivel az segítségével vezérelt közvilágítási hálózat folyamatosan feszültség alatt van, ez lehetőséget nyújt érzékelők és egyéb kiegészítők működtetésére, akár nappal is. Oszlopra szerelt fényreklámoknak, elektromos-autó töltőberendezéseknek vagy vezeték nélküli távközlési eszközöknek a hálózatra kötése csak néhány ötlet, ami pénzt hozhat az önkormányzatnak és ennek révén a közösségnek. Az energia számla azonnal, akár 35%-kal is csökkenhet. Ezt az intelligens ki- és bekapcsolásokkal, a célzott és fokozatos dimmeléssel, vagyis a fogyasztás hatékony menedzselésével lehet elérni. Az üzemeltetési költségek akár 42%-kal is csökkenthetők a rendszer jelentései alapján elvégzett részletes karbantartások és a megelőző hálózati munkák segítségével. akár 35% MEGTAKARÍTÁS akár 42% MEGTAKARÍTÁS 8 AZ ÁLTALÁNOS KÖZÉRZET JAVULÁSA A közvilágítási hálózat 99,99%-os megbízhatósági szinten tartásával az segít csökkenteni a világítási rendszer meghibásodásából adódó közlekedési balesetek kockázatát. A térfigyelő kamerák és a vészjelző (pánik) gombok révén nő az általános biztonságérzet, ráadásul jelentős pénzösszeg takarítható meg, amelyet egyéb, közösségi célú projektekre lehet felhasználni. VÉGREHAJTÁS A világítóberendezések élettartamának növelése a dimmelés következtében Valós idejű, 7/24 órás hálózat figyelés, ami segít a meghibásodások előrejelzésében Pontos információk küldése a műszaki részlegnek az üzemzavarokról (részletes leírás, pontos helyszín) Az éjszakai bejárások szükségtelenné válnak, így átcsoportosíthatók az emberi erőforrások A berendezések élettartamának pontos követése miatt csökkenthető a raktárkészlet Az energiapazarlás csökkentése a CO2 kibocsátás csökkenéséhez vezet, így az rendszer segít a város környezetterhelésének csökkentésében. Továbbá a fényszennyezés kevésbé fogja zavarni a költöző madarakat és általában a vadon élő állatok világát. OKOS VÁROS KARBANTARTÁS A FÉNYSZENNYEZÉS ÉS A CO2 KIBOCSÁTÁS CSÖKKENTÉSE SZOFTVER A kis forgalmú időszakokban a közvilágítási lámpák dimmelésével, vagy amikor nincs rájuk szükség, azok lekapcsolásával A fogyasztás folyamatos figyelésével és az energiaveszteségek feltárásával, majd csökkentésével HARDVER VILLAMOS ENERGIAFOGYASZTÁS TERVEK A JÖVŐRE NÉZVE Az a meglévő hálózaton keresztül nyújtja a tápellátást és az adatátvitel lehetőségét, utóbbit nyílt szabványok segítségével. Ezzel egy valódi platformot hoz létre, mely más okos városi rendszereknek is alapjául szolgálhat. Mindezekkel tovább javítja a városi életkörülményeket és növeli annak vonzerejét mind a vállalkozások, mind a turizmus szempontjából. 9

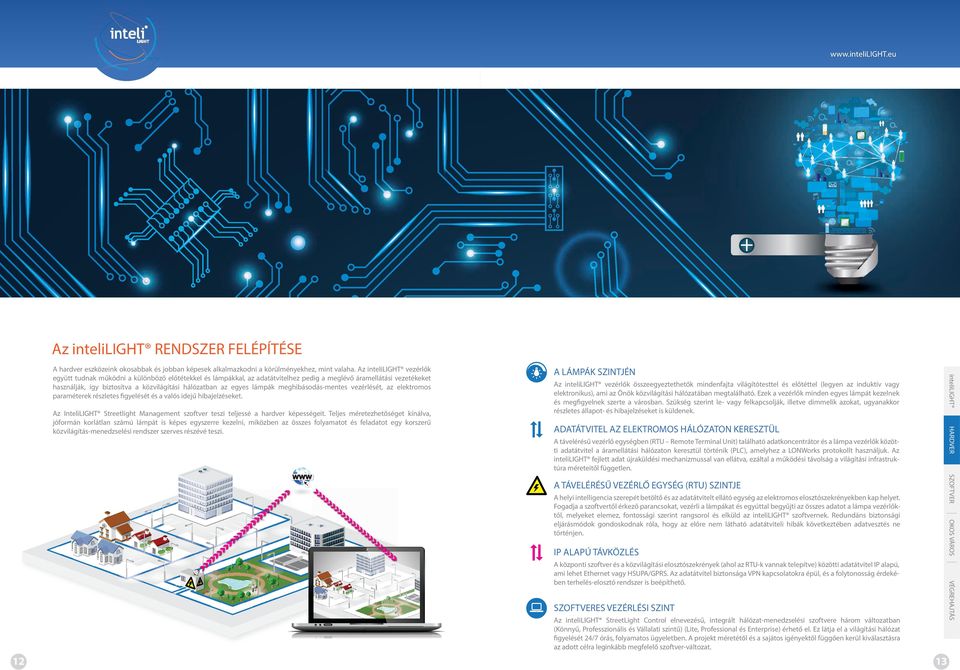

6 Az RENDSZER FELÉPÍTÉSE Az egy megbízható, hibatűrő, integrált, távfelügyelettel működő közvilágítás-menedzselési rendszer, ami alkalmazkodik az Önök városának meglévő infrastruktúrájához.

7 Az RENDSZER FELÉPÍTÉSE Az vezérlők összeegyeztethetők mindenfajta világítótesttel és előtéttel (legyen az induktív vagy elektronikus), ami az Önök közvilágítási hálózatában megtalálható. Ezek a vezérlők minden egyes lámpát kezelnek és megfigyelnek szerte a városban. Szükség szerint le- vagy felkapcsolják, illetve dimmelik azokat, ugyanakkor részletes állapot- és hibajelzéseket is küldenek. ADATÁTVITEL AZ ELEKTROMOS HÁLÓZATON KERESZTÜL HARDVER Az InteliLIGHT Streetlight Management szoftver teszi teljessé a hardver képességeit. Teljes méretezhetőséget kínálva, jóformán korlátlan számú lámpát is képes egyszerre kezelni, miközben az összes folyamatot és feladatot egy korszerű közvilágítás-menedzselési rendszer szerves részévé teszi. A LÁMPÁK SZINTJÉN A hardver eszközeink okosabbak és jobban képesek alkalmazkodni a körülményekhez, mint valaha. Az vezérlők együtt tudnak működni a különböző előtétekkel és lámpákkal, az adatátvitelhez pedig a meglévő áramellátási vezetékeket használják, így biztosítva a közvilágítási hálózatban az egyes lámpák meghibásodás-mentes vezérlését, az elektromos paraméterek részletes figyelését és a valós idejű hibajelzéseket. A távelérésű vezérlő egységben (RTU Remote Terminal Unit) található adatkoncentrátor és a lámpa vezérlők közötti adatátvitel a áramellátási hálózaton keresztül történik (PLC), amelyhez a LONWorks protokollt használjuk. Az fejlett adat újraküldési mechanizmussal van ellátva, ezáltal a működési távolság a világítási infrastruktúra méreteitől független. SZOFTVER A TÁVELÉRÉSŰ VEZÉRLŐ EGYSÉG (RTU) SZINTJE OKOS VÁROS A helyi intelligencia szerepét betöltő és az adatátvitelt ellátó egység az elektromos elosztószekrényekben kap helyet. Fogadja a szoftvertől érkező parancsokat, vezérli a lámpákat és egyúttal begyűjti az összes adatot a lámpa vezérlőktől, melyeket elemez, fontossági szerint rangsorol és elküld az szoftvernek. Redundáns biztonsági eljárásmódok gondoskodnak róla, hogy az előre nem látható adatátviteli hibák következtében adatvesztés ne történjen. IP ALAPÚ TÁVKÖZLÉS VÉGREHAJTÁS A központi szoftver és a közvilágítási elosztószekrények (ahol az RTU-k vannak telepítve) közötti adatátvitel IP alapú, ami lehet Ethernet vagy HSUPA/GPRS. Az adatátvitel biztonsága VPN kapcsolatokra épül, és a folytonosság érdekében terhelés-elosztó rendszer is beépíthető. SZOFTVERES VEZÉRLÉSI SZINT Az StreetLight Control elnevezésű, integrált hálózat-menedzselési szoftvere három változatban (Könnyű, Professzionális és Vállalati szintű) (Lite, Professional és Enterprise) érhető el. Ez látja el a világítási hálózat figyelését 24/7 órás, folyamatos ügyeletben. A projekt méretétől és a sajátos igényektől függően kerül kiválasztásra az adott célra leginkább megfelelő szoftver-változat

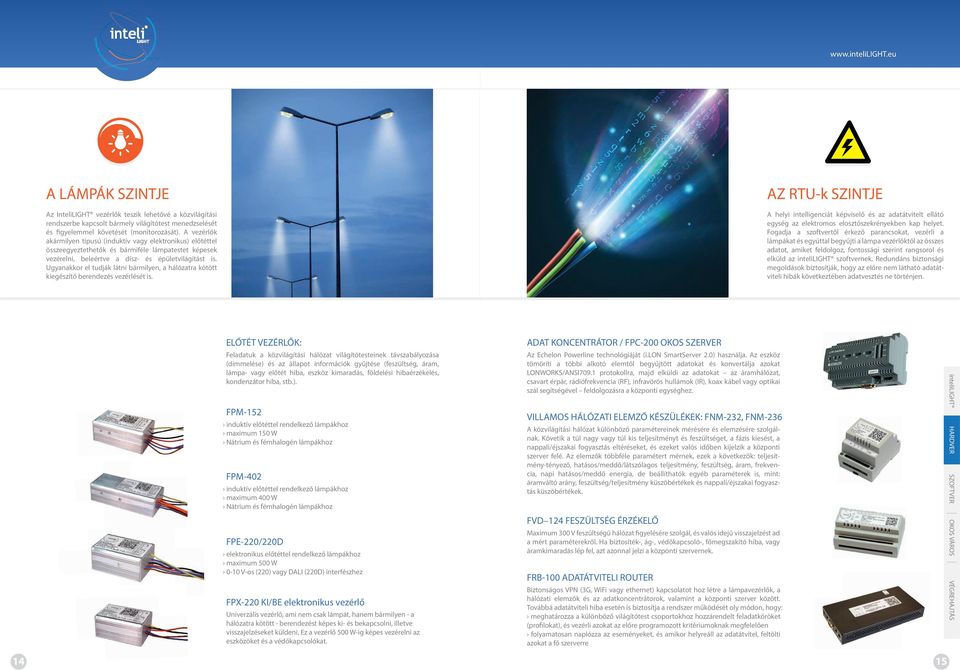

8 A LÁMPÁK SZINTJE Az InteliLIGHT vezérlők teszik lehetővé a közvilágítási rendszerbe kapcsolt bármely világítótest menedzselését és figyelemmel követését (monitorozását). A vezérlők akármilyen típusú (induktív vagy elektronikus) előtéttel összeegyeztethetők és bármiféle lámpatestet képesek vezérelni, beleértve a dísz- és épületvilágítást is. Ugyanakkor el tudják látni bármilyen, a hálózatra kötött kiegészítő berendezés vezérlését is. AZ RTU-k SZINTJE A helyi intelligenciát képviselő és az adatátvitelt ellátó egység az elektromos elosztószekrényekben kap helyet. Fogadja a szoftvertől érkező parancsokat, vezérli a lámpákat és egyúttal begyűjti a lámpa vezérlőktől az összes adatot, amiket feldolgoz, fontossági szerint rangsorol és elküld az szoftvernek. Redundáns biztonsági megoldások biztosítják, hogy az előre nem látható adatátviteli hibák következtében adatvesztés ne történjen. ELŐTÉT VEZÉRLŐK: Feladatuk a közvilágítási hálózat világítótesteinek távszabályozása (dimmelése) és az állapot információk gyűjtése (feszültség, áram, lámpa- vagy előtét hiba, eszköz kimaradás, földelési hibaérzékelés, kondenzátor hiba, stb.). FPM-152 induktív előtéttel rendelkező lámpákhoz maximum 150 W Nátrium és fémhalogén lámpákhoz FPM-402 induktív előtéttel rendelkező lámpákhoz maximum 400 W Nátrium és fémhalogén lámpákhoz FPE-220/220D elektronikus előtéttel rendelkező lámpákhoz maximum 500 W 0-10 V-os (220) vagy DALI (220D) interfészhez FPX-220 KI/BE elektronikus vezérlő Univerzális vezérlő, ami nem csak lámpát, hanem bármilyen - a hálózatra kötött - berendezést képes ki- és bekapcsolni, illetve visszajelzéseket küldeni. Ez a vezérlő 500 W-ig képes vezérelni az eszközöket és a védőkapcsolókat. ADAT KONCENTRÁTOR / FPC-200 OKOS SZERVER Az Echelon Powerline technológiáját (i.lon SmartServer 2.0) használja. Az eszköz tömöríti a többi alkotó elemtől begyűjtött adatokat és konvertálja azokat LONWORKS/ANSI709.1 protokollra, majd elküldi az adatokat az áramhálózat, csavart érpár, rádiófrekvencia (RF), infravörös hullámok (IR), koax kábel vagy optikai szál segítségével feldolgozásra a központi egységhez. VILLAMOS HÁLÓZATI ELEMZŐ KÉSZÜLÉKEK: FNM-232, FNM-236 A közvilágítási hálózat különböző paramétereinek mérésére és elemzésére szolgálnak. Követik a túl nagy vagy túl kis teljesítményt és feszültséget, a fázis kiesést, a nappali/éjszakai fogyasztás eltéréseket, és ezeket valós időben kijelzik a központi szerver felé. Az elemzők többféle paramétert mérnek, ezek a következők: teljesítmény-tényező, hatásos/meddő/látszólagos teljesítmény, feszültség, áram, frekvencia, napi hatásos/meddő energia, de beállíthatók egyéb paraméterek is, mint: áramváltó arány, feszültség/teljesítmény küszöbértékek és nappali/éjszakai fogyasztás küszöbértékek. FVD 124 FESZÜLTSÉG ÉRZÉKELŐ Maximum 300 V feszültségű hálózat figyelésére szolgál, és valós idejű visszajelzést ad a mért paraméterekről. Ha biztosíték-, ág-, védőkapcsoló-, főmegszakító hiba, vagy áramkimaradás lép fel, azt azonnal jelzi a központi szervernek. FRB-100 ADATÁTVITELI ROUTER Biztonságos VPN (3G, WiFi vagy ethernet) kapcsolatot hoz létre a lámpavezérlők, a hálózati elemzők és az adatkoncentrátorok, valamint a központi szerver között. Továbbá adatátviteli hiba esetén is biztosítja a rendszer működését oly módon, hogy: meghatározza a különböző világítótest csoportokhoz hozzárendelt feladatköröket (profilokat), és vezérli azokat az előre programozott kritériumoknak megfelelően folyamatosan naplózza az eseményeket, és amikor helyreáll az adatátvitel, feltölti azokat a fő szerverre HARDVER SZOFTVER OKOS VÁROS VÉGREHAJTÁS 14 15

9 StreetLight Control Szoftver A közvilágítási rendszer irányítására és megfigyelésére szolgáló hardverek építése során rengeteg tapasztalatunk gyűlt össze azzal kapcsolatban, hogy mi az, ami elvárható egy távmenedzselési szoftvertől. Meghatároztuk egy integrált, korszerű közvilágítási hálózat-menedzselési szoftverhez szükséges szoftver algoritmusokat, eljárásokat és korrelációs funkciókat. Tovább menve, a szoftver tökéletesen együttműködik az vezérlőkkel és távközlési eszközökkel, de ugyanakkor összeegyeztethető bármilyen, a piacon kapható, nyílt szabványra épülő hardvermegoldással is. Az StreetLight Control szoftver három változatban kapható, melyek bonyolultságukban és funkcionális képességeikben térnek el egymástól. A közvilágítási hálózat méretétől, valamint az ügyfél sajátos igényeitől függően kerül kiválasztásra az adott projekthez legalkalmasabb változat (Könnyű, Professzionális vagy Vállalati). BIZTONSÁG az a legfrissebb VPN és adattitkosítási technológiákat használja, hogy az információátvitel és a rendszer működése külső behatolástól védett legyen. A biztonság számunkra kiemelt fontosságú, ezért folyamatos kutatást és fejlesztést végzünk szoftveres megoldásaink biztonságának növelésére, hogy minden sebezhetőséget kiküszöböljünk. ELLENŐRZÉS az StreetLight Control szoftver rendelkezésre áll önálló szoftver megoldásként is. Minden adat az Önök saját szerverén kerül tárolásra, nem valahol a felhőben. Így teljesen kézben tarthatják mind a hálózatot, mind a rendszert, és azokat saját biztonsági szabályozásuk szerint állíthatják be és működtethetik. RUGALMASSÁG Az Önök igényeinek jobb kielégítése és az Önök projektjének való jobb megfelelés érdekében három szoftver változatot kínálunk. Mindegyikük képes sokféle műszaki megoldással együttműködni, függetlenül a lámpa, vagy a vezérlő szállítójától. Hálózat-menedzselési szoftverünk nyitott a jövőbeli fejlesztésekre és bővítésekre. TESTRESZABHATÓSÁG Az Önök városa egyedi, de a helyi igényeknek megfelelően a szoftver rugalmasan testre szabható. A többnyelvű kezelőfelületen túl bármilyen külön kért tulajdonságok, beszámolók vagy más egyéni kérés integrálható az StreetLight Control szoftverbe. Ha költségvetésük megkívánja, a szoftver bérlése helyett megvásárolható a licensz is. ADAT GAZDAGSÁG A szoftver rengeteg adatot gyűjt, ami felhasználható a világítási hálózat fejlesztéséhez és teljesítményének növeléséhez. A piacon nem kapható olyan megoldás, amely ennyire részletesen gyűjtene adatokat a közvilágítási hálózatról. Ezeket az adatokat fel lehet használni a beszámolóik minőségének javítására, jobb helyzetelemzés készíthető, és ez által helyesebb, valós idejű vezetői döntések hozhatók HARDVER SZOFTVER OKOS VÁROS VÉGREHAJTÁS

10 StreetLight Control Lite (Könnyű változat) StreetLight Control Professional (Professzionális változat) Az StreetLight Control NMS Lite az NMS család belépő szintű tagja, mely szoftver maximum 5000 db vezérlőből álló rendszert tud hatékonyan kezelni. Egy Java nyelven írt önálló program, ami biztosítja az alapvető vezérlési lehetőségeket az épületekben, parkolókban, ipari parkokban, kereskedelmi területeken telepített világítóberendezésekhez. Mindezeken túl az StreetLight Control NMS Lite képes gyakorlatilag minden eszközt vezérelni, ami a hálózatra van kötve, beleértve az öntöző berendezéseket, elektromos kapukat vagy ajtókat, beléptető pontokat és sok mást is. TULAJDONSÁGOK: Maximum db eszközt kezel A vezérelt eszközök térképen való megjelenítése Lámpák ki- és bekapcsolása Lámpák dimmelése Összeegyeztethető a különböző lámpákkal és vezérlőkkel Vezérel más eszközöket (öntöző berendezéseket, elektromos kapukat) Többnyelvű kezelőfelület Az StreetLight Control NMS Lite szoftvert ingyenesen kínáljuk maximum 300 db. vezérlőből álló rendszerhez. Az alább található QR kód segítségével letöltheti, és azonnal használhatja is e belépő szintű hálózat-menedzselési megoldást. Olvassa le a QR kódot vagy töltse le az ingyenes változatot közvetlenül a honlapról Az StreetLight Control NMS Professional Edition egy szerver alapú központi hálózat-menedzselési szoftver, amely maximum db lámpatest vezérlésére alkalmas. Ez egy PHP nyelven írt, MYSQL adatbázist használó, a szerverhez nagy biztonságú adatkapcsolaton keresztül csatlakozó szoftver. A Könnyű változathoz képest ez a szoftver erőteljes menedzselési és jelentés-készítési adottságokkal rendelkezik, részletes lámpa paraméter visszajelzéssel és hibajelentés készítéssel, valamint fejlett karbantartási jelentéssel és menetrend-készítővel egyetemben. Az StreetLight Control NMS Professional Edition szoftvert ajánljuk a kis és közepes méretű városok számára, amelyeknek a közvilágítás üzemeltetése során rugalmas vezérlési megoldásokra, a világítótestek minden részletre kiterjedő egyedi vagy csoportos vezérlésére, fejlett lámpakapcsolási menetrend készítési és egyéb felhasználási lehetőségeket is támogató megoldásra van szükségük. TOVÁBBI TULAJDONSÁGOK a Könnyű változathoz képest: Szerver alapú MySQL adatbázis, ami maximum db eszközt kezel Fejlett világítási menetrend készítő Felhasználók kezelése, jogosultságok meghatározása, terület kiosztás Valós idejű figyelemmel követés és visszajelzés Riasztások és hibás működés kezelése, sms és figyelmeztetések, automatikusan induló parancsok Fejlett jelentés-készítési eszközök és energiahatékonysági grafikonok Jogosulatlan fogyasztás érzékelése Lámpa működési idő, energia megtakarítás jelentések Vezetékszakadás-riasztás, egyéb, rendelkezésre álló érzékelők Lehetővé teszi olyan okos szolgáltatások működtetését az, mint pl. a null szaldóhoz közeli energiafogyasztás vagy az elektromos autók (EV) töltése VPN alapú biztonságos kapcsolat ios vagy Android rendszerű táblagépekkel összeegyeztethető MAXIMUM DB ESZKÖZT KEZEL HARDVER SZOFTVER OKOS VÁROS VÉGREHAJTÁS 18 19

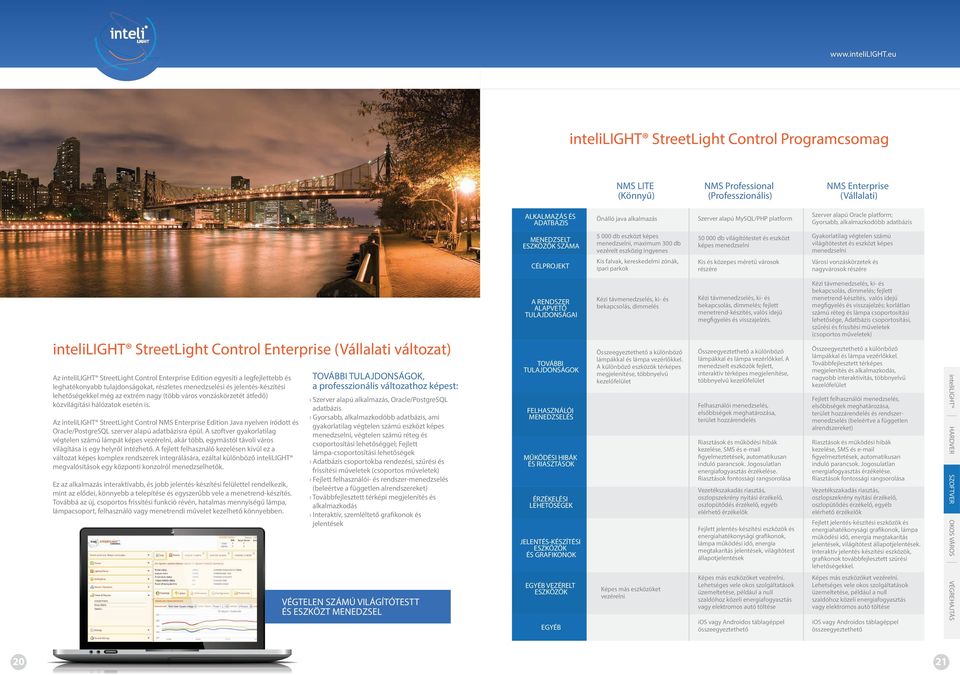

11 StreetLight Control Programcsomag NMS LITE (Könnyű) Gyakorlatilag végtelen számú világítótestet és eszközt képes menedzselni CÉLPROJEKT Kis falvak, kereskedelmi zónák, ipari parkok Kis és közepes méretű városok részére Városi vonzáskörzetek és nagyvárosok részére Kézi távmenedzselés, ki- és bekapcsolás, dimmelés Kézi távmenedzselés, ki- és bekapcsolás, dimmelés; fejlett menetrend-készítés, valós idejű megfigyelés és visszajelzés. Kézi távmenedzselés, ki- és bekapcsolás, dimmelés; fejlett menetrend-készítés, valós idejű megfigyelés és visszajelzés; korlátlan számú réteg és lámpa csoportosítási lehetősége, Adatbázis csoportosítási, szűrési és frissítési műveletek (csoportos műveletek) Összeegyeztethető a különböző lámpákkal és lámpa vezérlőkkel. A különböző eszközök térképes megjelenítése, többnyelvű kezelőfelület Összeegyeztethető a különböző lámpákkal és lámpa vezérlőkkel. A menedzselt eszközök fejlett, interaktív térképes megjelenítése, többnyelvű kezelőfelület Összeegyeztethető a különböző lámpákkal és lámpa vezérlőkkel. Továbbfejlesztett térképes megjelenítés és alkalmazkodás, nagyobb interaktivitás, többnyelvű kezelőfelület Felhasználói menedzselés, elsőbbségek meghatározása, terület hozzárendelés Fejlett felhasználói menedzselés, elsőbbségek meghatározása, terület hozzárendelés és rendszermenedzselés (beleértve a független alrendszereket) Riasztások és működési hibák kezelése, SMS és figyelmeztetések, automatikusan induló parancsok. Jogosulatlan energiafogyasztás érzékelése. Riasztások fontossági rangsorolása Riasztások és működési hibák kezelése, SMS és figyelmeztetések, automatikusan induló parancsok. Jogosulatlan energiafogyasztás érzékelése. Riasztások fontossági rangsorolása Vezetékszakadás riasztás, oszlopszekrény nyitási érzékelő, oszlopütődés érzékelő, egyéb elérhető érzékelők Vezetékszakadás riasztás, oszlopszekrény nyitási érzékelő, oszlopütődés érzékelő, egyéb elérhető érzékelők Fejlett jelentés-készítési eszközök és energiahatékonysági grafikonok, lámpa működési idő, energia megtakarítás jelentések, világítótest állapotjelentések Fejlett jelentés-készítési eszközök és energiahatékonysági grafikonok, lámpa működési idő, energia megtakarítás jelentések, világítótest állapotjelentések. Interaktív jelentés-készítési eszközök, grafikonok továbbfejlesztett szűrési lehetőségekkel. Képes más eszközöket vezérelni. Lehetséges vele okos szolgáltatások üzemeltetése, például a null szaldóhoz közeli energiafogyasztás vagy elektromos autó töltése Képes más eszközöket vezérelni. Lehetséges vele okos szolgáltatások üzemeltetése, például a null szaldóhoz közeli energiafogyasztás vagy elektromos autó töltése ios vagy Androidos táblagéppel összeegyeztethető ios vagy Androidos táblagéppel összeegyeztethető StreetLight Control Enterprise (Vállalati változat) Az StreetLight Control NMS Enterprise Edition Java nyelven íródott és Oracle/PostgreSQL szerver alapú adatbázisra épül. A szoftver gyakorlatilag végtelen számú lámpát képes vezérelni, akár több, egymástól távoli város világítása is egy helyről intézhető. A fejlett felhasználó kezelésen kívül ez a változat képes komplex rendszerek integrálására, ezáltal különböző megvalósítások egy központi konzolról menedzselhetők. Ez az alkalmazás interaktívabb, és jobb jelentés-készítési felülettel rendelkezik, mint az elődei, könnyebb a telepítése és egyszerűbb vele a menetrend-készítés. Továbbá az új, csoportos frissítési funkció révén, hatalmas mennyiségű lámpa, lámpacsoport, felhasználó vagy menetrendi művelet kezelhető könnyebben. Szerver alapú alkalmazás, Oracle/PostgreSQL adatbázis Gyorsabb, alkalmazkodóbb adatbázis, ami gyakorlatilag végtelen számú eszközt képes menedzselni, végtelen számú réteg és csoportosítási lehetőséggel; Fejlett lámpa-csoportosítási lehetőségek Adatbázis csoportokba rendezési, szűrési és frissítési műveletek (csoportos műveletek) Fejlett felhasználói- és rendszer-menedzselés (beleértve a független alrendszereket) Továbbfejlesztett térképi megjelenítés és alkalmazkodás Interaktív, szemléltető grafikonok és jelentések TOVÁBBI TULAJDONSÁGOK FELHASZNÁLÓI MENEDZSELÉS MŰKÖDÉSI HIBÁK ÉS RIASZTÁSOK ÉRZÉKELÉSI LEHETŐSÉGEK JELENTÉS-KÉSZÍTÉSI ESZKÖZÖK ÉS GRAFIKONOK VÉGTELEN SZÁMÚ VILÁGÍTÓTESTT ÉS ESZKÖZT MENEDZSEL EGYÉB VEZÉRELT ESZKÖZÖK EGYÉB 20 Képes más eszközöket vezérelni VÉGREHAJTÁS db világítótestet és eszközt képes menedzselni OKOS VÁROS db eszközt képes menedzselni, maximum 300 db vezérelt eszközig ingyenes SZOFTVER MENEDZSELT ESZKÖZÖK SZÁMA HARDVER Szerver alapú Oracle platform; Gyorsabb, alkalmazkodóbb adatbázis Szerver alapú MySQL/PHP platform A RENDSZER ALAPVETŐ TULAJDONSÁGAI TOVÁBBI TULAJDONSÁGOK, a professzionális változathoz képest: NMS Enterprise (Vállalati) Önálló java alkalmazás ALKALMAZÁS ÉS ADATBÁZIS Az StreetLight Control Enterprise Edition egyesíti a legfejlettebb és leghatékonyabb tulajdonságokat, részletes menedzselési és jelentés-készítési lehetőségekkel még az extrém nagy (több város vonzáskörzetét átfedő) közvilágítási hálózatok esetén is. NMS Professional (Professzionális) 21

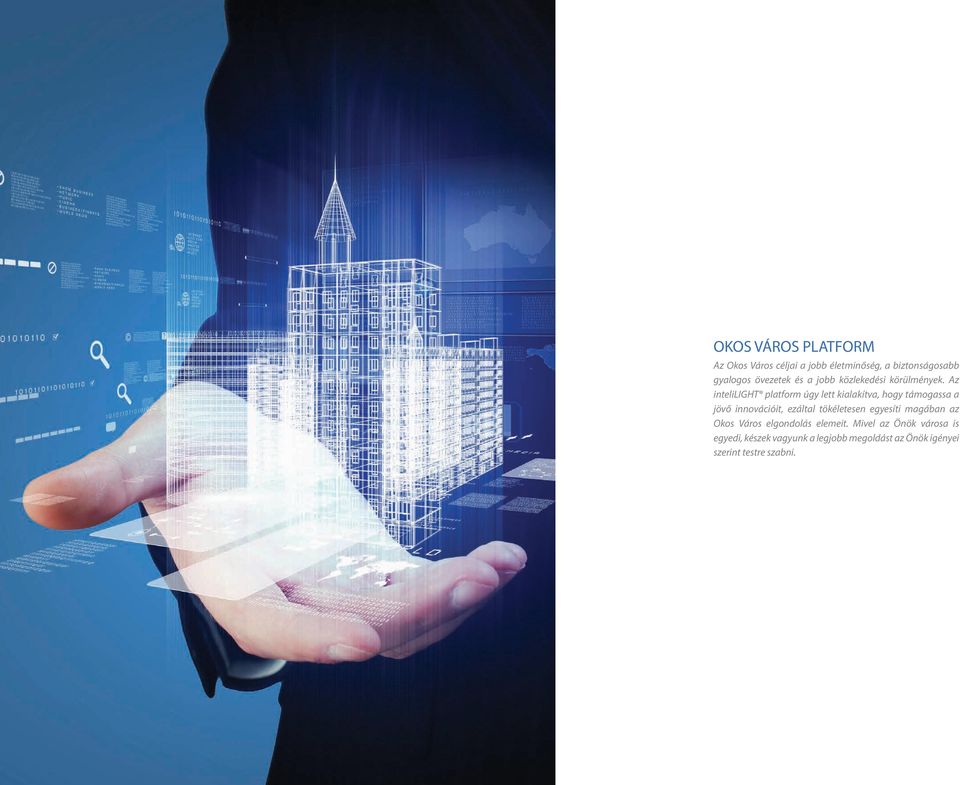

12 OKOS VÁROS PLATFORM Az Okos Város céljai a jobb életminőség, a biztonságosabb gyalogos övezetek és a jobb közlekedési körülmények. Az platform úgy lett kialakítva, hogy támogassa a jövő innovációit, ezáltal tökéletesen egyesíti magában az Okos Város elgondolás elemeit. Mivel az Önök városa is egyedi, készek vagyunk a legjobb megoldást az Önök igényei szerint testre szabni.

13 OKOS VÁROS PLATFORM Képzeljen el egy várost, ahol a forgalom természetes módon áramlik, torlódásoktól mentesen, ahol minden ember számára minden parkban és nyilvános helyen elérhető a gyors Wi-Fi internet hozzáférés és ahol az elektromos autók közvetlenül tölthetők a közvilágítási oszlopokról. Az éjszaka folyamán a közvilágítási lámpák mindig komfortosan, a megfelelő mértékben világítanak, önműködően csökkentik a fényerejüket, akár ki is kapcsolnak, amikor nincs szükség rájuk. A város kevesebb energiát és erőforrást fogyaszt, az emberek biztonságosabban érzik magukat, a cégek pedig virágzanak. Ez a város egy Okos Város, egy város, ahol minden össze van kapcsolva és az eszközök együttműködnek. Egy város, ami tesz a városlakókért és a környezetért. kwh VÁROSI VEZETÉK NÉLKÜLI HÁLÓZAT Manapság mindenki kapcsolódik valahova. A mobil és vezeték nélküli internet lett a norma és elvárttá vált, hogy a városok rendelkezzenek modern távközlési infrastruktúrával. Az segítségével, a meglévő közvilágítási infrastruktúra felhasználásával könnyen megvalósítható egy városi vezeték nélküli hálózat, ami gyors, megfizethető és kényelmes megoldás ahhoz, hogy mindenütt elérhető legyen a szélessávú internet. BIZTONSÁGI INFRASTRUKTÚRA A folyamatosan növekvő nagyvárosok és azok vonzáskörzetei indokoltan igénylik a biztonsággal való törődést. Egy kamerákból és érzékelőkből álló biztonsági infrastruktúra csökkenti a véletlen vagy szándékos veszélyhelyzetek kialakulását. Ezek a rendszerek közvetlenül ráépülhetnek az InteliLIGHT által menedzselt közvilágítási hálózatra, így teszik élhetőbbé a várost. OKOS HÁLÓZAT Az egyre többet igénylő fogyasztók, de ugyanakkor a források szűkössége miatt, a közmű szolgáltatóknak pontosan ellenőrzött fogyasztási és elosztási rendszerre van szüksége. Mára az InteliLIGHT is hatékonyan felhasználható a közvilágítási hálózaton keresztül az Okos Hálózat kapcsolatainak kialakítására, ezzel csökkentve a megvalósítási és a hálózat-átalakítási költségeket. ÉRZÉKELŐK Egy modern város irányítása nagyon összetett és kihívásokkal teli feladat. A modern város egy hatalmas dzsungel, egymástól függő és egymásra épülő rendszerek dolgoznak együtt, amelyek a gördülékeny működéshez folyamatosan információkat igényelnek. Az InteliLIGHT platform lehetővé teszi olyan fontos érzékelők telepítését a közvilágítási infrastruktúrára, amelyek ezeket az információkat szolgáltatják a város okosabb irányításához. FORGALOMIRÁNYÍTÁS Mi lenne, ha a közlekedési lámpák láthatnák, hogy mi történik az utakon és összeköttetésben állhatnának egymással, hogy a megváltozott forgalmi körülményekhez alkalmazkodjanak, ezáltal csökkentve az autók és az emberek holtidejét? Az InteliLIGHT platformra alapozva csökkenthető a gyalogosok várakozási ideje, a dugók száma és lehetőség van okos forgalomirányítási rendszer alkalmazására. HARDVER SZOFTVER OKOS VÁROS VÉGREHAJTÁS 24 25

14 ELEKTROMOS-AUTÓ (EV) TÖLTŐBERENDEZÉSEK Figyelembe véve az energiaforrások szűkösségét és a növekvő környezetszennyezési gondokat, az emberiségnek más módokat kell találni az autók mozgásban tartására. Az InteliLIGHT platformon megvalósított elektromos-autó töltőberendezések egy nagyon kézenfekvő megoldás a töltőállomások városszerte való elterjesztésére, amelyek ráadásul jelentős bevételeket is hozhatnak a város számára. Töltőállomások telepíthetők a közvilágítási hálózat mentén bárhol a városban, mindenféle jelentős beruházás, vagy átalakítás nélkül. NULL SZALDÓHOZ KÖZELI KÖZVIL ÁGÍTÁSI ENERGIA KÖLTSÉGEK Nappal az egész közvilágítási hálózat elektromos teljesítménye felhasználható elektromos autók töltésére, éjjel pedig az InteliLIGHT képes arra, hogy megfelelően ossza el az energiát a közvilágítási lámpák és elektromos-autó töltőállomások igényeinek megfelelően. Ilyen módon az EV töltőállomások telepítése olcsón, gyorsan és könnyen megvalósítható. Az eszközök a közvilágítási hálózat mentén bárhol létesíthetők, bármilyen további beruházás vagy átalakítás nélkül. A jelenlegi megoldásokhoz képest ez a megoldás egy sűrűbb elektromos töltőállomás hálózat létrehozását teszi lehetővé, ami segítené az elektromos autók elterjedését. Nem csak egy távoli álom, hogy a jövő az elektromos autóké. A világítótesteken elhelyezett napelemekkel nappal megtermelt villamos energiát visszatápláljuk a hálózatba, éjjel pedig felhasználjuk azt. A null szaldóhoz közeli energiafogyasztás koncepciója azt jelenti, hogy az elfogyasztott energiát kiegyenlítjük a megtermelt energiával. Az InteliL- IGHT segítségével elérhető a nulla közeli közvilágítási villanyszámla költség, amellett, hogy az egész közvilágítási hálózat távirányítható lesz. Napjainkban mindenki alternatív, zöld energiatermelési megoldásokat keres, és leginkább a napenergia felhasználása terjed. A világ nagyobb városaiban jelenleg is használnak napenergiát, hogy ezzel csökkentsék a CO2 kibocsátást és növeljék a fenntarthatóságot. Az InteliLIGHT Streetlight Management System szoftver segítségével elérhető a csaknem nulla összegű közvilágítási villanyszámla költség, amellett, hogy lehetővé válik az egész közvilágítási hálózat távmenedzselése. Továbbá a hálózatba való visszatáplálás lehetőségét kihasználva elkerülhető a klasszikus, napelemes LED-es közvilágításnál használatos, költséges és nagy karbantartás igényű akkumulátorok használata. HARDVER SZOFTVER OKOS VÁROS VÉGREHAJTÁS 26 27

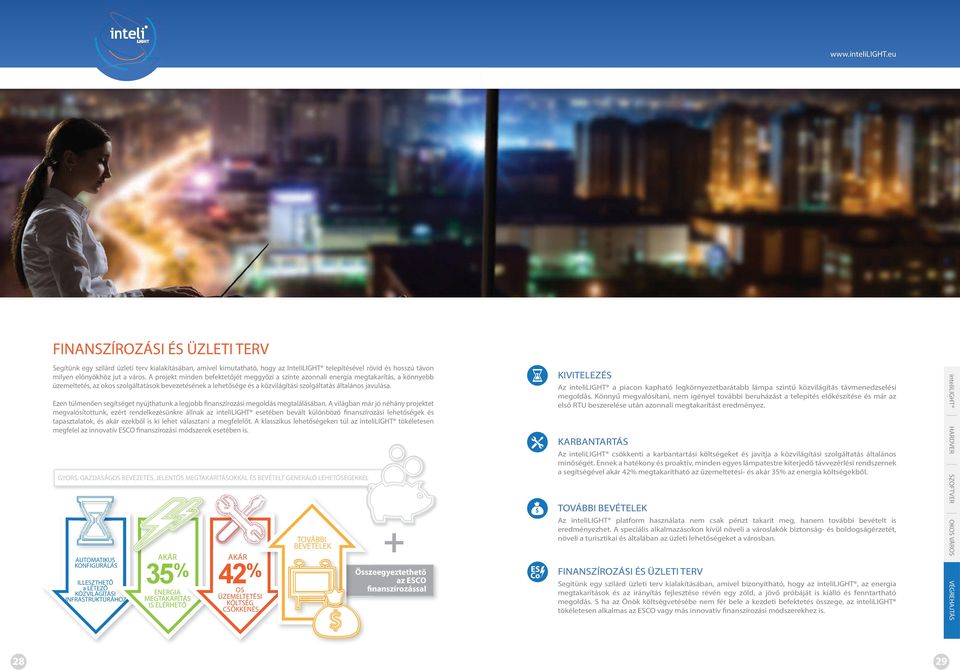

15 FINANSZÍROZÁSI ÉS ÜZLETI TERV Az a piacon kapható legkörnyezetbarátabb lámpa szintű közvilágítás távmenedzselési megoldás. Könnyű megvalósítani, nem igényel további beruházást a telepítés előkészítése és már az első RTU beszerelése után azonnali megtakarítást eredményez. HARDVER Ezen túlmenően segítséget nyújthatunk a legjobb finanszírozási megoldás megtalálásában. A világban már jó néhány projektet megvalósítottunk, ezért rendelkezésünkre állnak az esetében bevált különböző finanszírozási lehetőségek és tapasztalatok, és akár ezekből is ki lehet választani a megfelelőt. A klasszikus lehetőségeken túl az tökéletesen megfelel az innovatív ESCO finanszírozási módszerek esetében is. KIVITELEZÉS Segítünk egy szilárd üzleti terv kialakításában, amivel kimutatható, hogy az InteliLIGHT telepítésével rövid és hosszú távon milyen előnyökhöz jut a város. A projekt minden befektetőjét meggyőzi a szinte azonnali energia megtakarítás, a könnyebb üzemeltetés, az okos szolgáltatások bevezetésének a lehetősége és a közvilágítási szolgáltatás általános javulása. KARBANTARTÁS GYORS, GAZDASÁGOS BEVEZETÉS, JELENTŐS MEGTAKARÍTÁSOKKAL ÉS BEVÉTELT GENERÁLÓ LEHETŐSÉGEKKEL SZOFTVER Az csökkenti a karbantartási költségeket és javítja a közvilágítási szolgáltatás általános minőségét. Ennek a hatékony és proaktív, minden egyes lámpatestre kiterjedő távvezérlési rendszernek a segítségével akár 42% megtakarítható az üzemeltetési- és akár 35% az energia költségekből. TOVÁBBI BEVÉTELEK AUTOMATIKUS KONFIGURÁLÁS 28 35% ENERGIA MEGTAKARÍTÁS IS ELÉRHETŐ AKÁR 42% OS ÜZEMELTETÉSI KÖLTSÉG CSÖKKENÉS + Összeegyeztethető az ESCO finanszírozással FINANSZÍROZÁSI ÉS ÜZLETI TERV Segítünk egy szilárd üzleti terv kialakításában, amivel bizonyítható, hogy az, az energia megtakarítások és az irányítás fejlesztése révén egy zöld, a jövő próbáját is kiálló és fenntartható megoldás. S ha az Önök költségvetésébe nem fér bele a kezdeti befektetés összege, az tökéletesen alkalmas az ESCO vagy más innovatív finanszírozási módszerekhez is. VÉGREHAJTÁS ILLESZTHETŐ a LÉTEZŐ KÖZVILÁGÍTÁSI INFRASTRUKTÚRÁHOZ AKÁR OKOS VÁROS TOVÁBBI BEVÉTELEK Az platform használata nem csak pénzt takarít meg, hanem további bevételt is eredményezhet. A speciális alkalmazásokon kívül növeli a városlakók biztonság- és boldogságérzetét, növeli a turisztikai és általában az üzleti lehetőségeket a városban. 29

16 A PROJEKT FÁZISAI Az egy megbízható, plug and play, kulcsrakész megoldás, ami 3 egyszerű telepítési lépésen alapszik. Ez nem jelenti azt, hogy az telepítése könnyű, de a munka legnagyobb részét mi végezzük. Amit Önöknek kell megtenniük, azt narancssárga színnel jelöltük, a többi feladatot mi elvégezzük! Jelmagyarázat: Az Önök tennivalója A mi feladatunk 1 Az Önök célja egy jobb és zöldebb város és ezt a közvilágítás fejlesztésével kívánják elérni. Mi megadjuk az alapvető tájékoztatást, és küldünk egy kiindulási kérdőívet. Önök megküldik nekünk a közvilágítási hálózattal kapcsolatos összes fontos információt és különleges igényeiket. Mi elindítjuk a műszaki és megfelelőségi felmérést. 2 Mi véglegesítjük és átadjuk Önöknek a technikai megoldást, a költségvetést és a telepítési menetrendet. Önök értékelik az ajánlatot és választanak a működőképesség bemutatása vagy a kísérleti projekt Mi testre szabjuk az megoldást, hogy az megfeleljen az Önök sajátos igényeinek és előírásainak. Összehangoljuk a kísérleti projekt telepítését és megszervezzük a rendszer bemutatását. 3 Folyamatos technikai támogatás mellett megszervezzük a szükséges képzéseket és rendszerbemutató előadásokat. Önök igazolják a kísérleti projekt Közösen előkészítjük az üzleti tervet és értékeljük az összes rendelkezésre álló finanszírozási Aláírjuk a megállapodást és elkezdjük az HASZNÁLJA A QR KÓDOT AZ ÖN VÁROSA KÖZVILÁGÍTÁSI MEGTAKARÍTÁSAINAK KISZÁMÍTÁSÁHOZ Olvassa le a QR kódot vagy töltse le közvetlenül a honlapjáról.

17 4A Fundatura Harmanului St. Brasov , ROMANIA Phone: Fax:
