1 MATÁSZSZ Távhőszolgáltatási szakmai napok November Siófok Több közműves fogyasztásmérő-távkiolvasás hazai gyakorlati megvalósítása

2 Projektmegvalósítás lépései 1. Feladat tisztázása mit? 2. Feladat megvalósításának lehetőségei - mivel, hogyan? - Interneten keringő zavaró információk tisztázása - Technológia-magyarázat - Eszközbemutatás és magyarázat 3. Projekt előkészítés/megvalósítás szembesülés a hiányos információkból adódó eltérésekkel 4. Projekt átadása, dokumentálás 5. Tapasztalatok összegzése

- Interneten keringő zavaró információk tisztázása - Technológia-magyarázat -

3 Amikor először keres az ügyfél Vezetékes? Vezeték nélküli?

4 Vezeték nélküli technológiák GB/s MB/s WiFi WiMax KB/s Bluetooth wm-bus 868 MHz Z-Wave ZigBee Radio Mesh Network 433 MHz 10m 100m 1km Distance 4

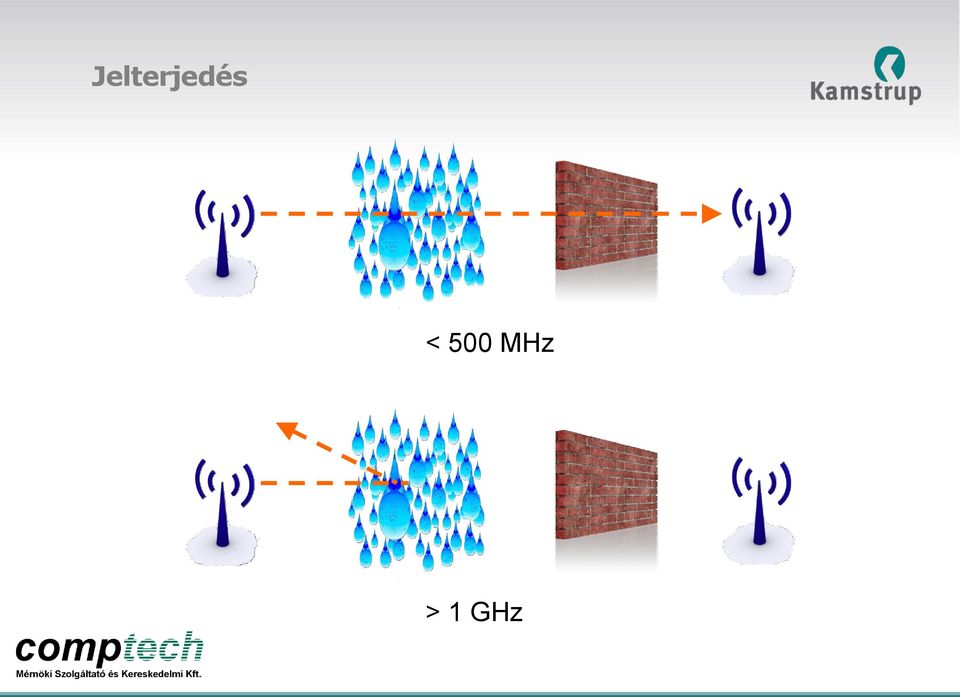

5 Jelterjedés < 500 MHz > 1 GHz

6 Teljesen automatizált mérőkiolvasás - A megoldás technológiai lehetőségei PcBase III suite Radio Mesh Radio Link M-Bus P2P

7 Teljesen automata mérőkiolvasás előnyei Teljes hozzáférés Automata adatkiolvasás és exportálás Nagy adathalmaz Szivárgás detektálás Állandó működtetés felügyelet Az egyes vagy akár az összes mérő kiolvasható, amikor szükségünk van rá Az erőforrások optimális kihasználása Pontos számlázás és optimalizálható működtetés Proaktív személet Hatékony mérőellenőrzés a hitelesítés akár elhagyható lenne

mérő kiolvasható, amikor szükségünk van rá Az erőforrások optimális kihasználása Pontos számlázás

8 Point2Multipoint Radio Mesh Koncentrátor Point2Point RF RF RF

9 Radio Mesh Hálózat - Rugalmas megoldás hálózati táplálású mérőkhöz Radio Mesh Integrált kétirányú kommunikáció 434 vagy 444 MHz Redundáns adatküldés Rugalmas okos mérés hálózati táplálású mérők esetén ISM szabadsáv vagy engedélyköteles nagyteljesítményű frekvencia Bizonyított nagy-megbízhatóság Kulcsrakészen vagy saját kiépítés Rugalmas üzembehelyezés

hálózati táplálású mérők esetén ISM szabadsáv vagy engedélyköteles nagyteljesítményű

10 Rádió Mesh hálózat hogyan működik 2G/3G/IP Szolgáltató Local list C1 PcBase III suite 2G 3G IP Local list R6 R6 Local list R8 R8 M8 Local list R10 R10 M10 C1 Net list C1 tartalmazza az összes Local list-et Local list R2 R2 Local list R4 R4 M4 M6 Cx RF Koncentrátor M2 Rx RádióRouter R1 M1 Local list R1 R3 M3 Local list R3 R5 M5 Local list R5 R7 M7 Lckal list R7 R9 M9 Local list R9 Mx Hőmennyiség-, víz-, vagy villamos fogyasztásmérő

R2 R2 Local list R4 R4 M4 M6 Cx RF Koncentrátor M2 Rx RádióRouter R1 M1 Local list R1 R3 M3 Local list R3 R5

11 A mérők Minden Kamstrup mérő rendelkezik vagy kiegészíthető kommunikációs modullal

12 Az alkatrészek Rádió modulok Fűtés/Hűtés/Víz RádióRouter modulok Villamos f./fűtés/hűtés/víz

13 Idegen mérők rendszerbe integrálása PcBase III suite

14 Rádió Mesh rendszerkomponensek RF Koncentrátor RF Router RF Router modul villamos fogyasztásmérőbe

15 MDM Mérési adatkezelő rendszer PcBase adatgyűjtés és hasznosítás MDM szoftver Fogyasztói információk és mérési adatok kezelése Fogyasztási és periodikus fogyasztási adatok megtekintése és számítása Adatgyűjtés számlázáshoz és adatkezeléshez Többféle kiolvasási technológia támogatása Radio Mesh hálózat Radio Link hálózat Drive by / Walk by A szoftver telepítése nem igényel IT ismereteket Plug and play szoftver Licenc mérési pontig Támogatja az automatikus frissítési funkciót Különálló beállítási lehetőségek Többfelhasználós beállítások támogatása Windows XP SP3, Windows 7, Windows 8 és Windows Server 2003/2008 rendszerek támogatása

hálózat Drive by / Walk by A szoftver telepítése nem igényel IT ismereteket Plug and play szoftver Licenc 1-70.

MULTITERM Pro-ból GPRS M-Bus CDAPI Adatimport/ Mérés előírás Felhasználói

16 PcBase - adatgyűjtés és hasznosítás Felhasználói információk exportálása MULTITERM Pro & WA Felhasználói alapinformációk importálása Adatimportálás MULTITERM Pro-ból GPRS M-Bus CDAPI Adatimport/ Mérés előírás Felhasználói alapinformációk importálása Automatikus adat export (FTP, stb.) P2P Felhasználói információk exportálása

17 Projekt előkészítés/megvalósítás MDM PC BASE III

18 Projekt megvalósítása

19 Projekt megvalósítása

20 Projekt megvalósítása

21 Projekt megvalósítása

22 Projekt megvalósítása

23 Projekt tapasztalatok összegzése 1. Illegális vételezések felderíthetővé és számlázhatóvá váltak 2. A korszerűtlen mérésből származó veszteség csökkenése 3. Fázisjavítás megtérülésének számíthatósága 4. A számlakészítés idejének rövidülése 5. GSM/GPRS alapú üzemeltetés előnyei 6. Projekt időterveket befolyásoló tényezők

24 Köszönjük megtisztelő figyelmüket
