1 SMART Metering a gyakorlatban EON Cseh Köztársaságban SMART Metering konferencia BMF Budapest SMART Metering Team Gombás Zsolt E.ON-Hungaria Jakub Hrdlička E.ON Czech Republic

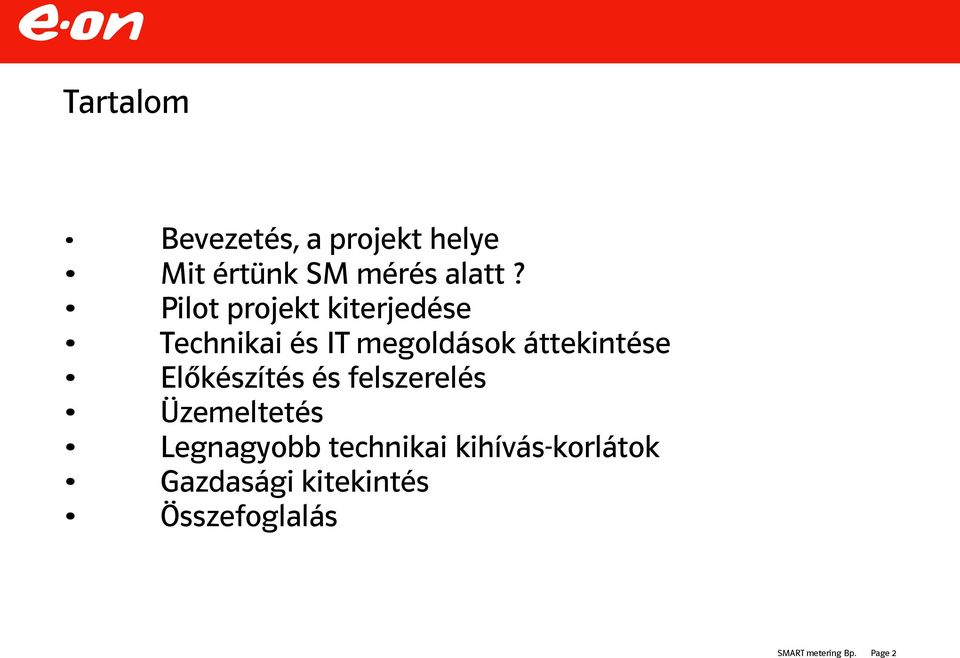

2 Tartalom Bevezetés, a projekt helye Mit értünk SM mérés alatt? Pilot projekt kiterjedése Technikai és IT megoldások áttekintése Előkészítés és felszerelés Üzemeltetés Legnagyobb technikai kihívás-korlátok Gazdasági kitekintés Összefoglalás Page 2

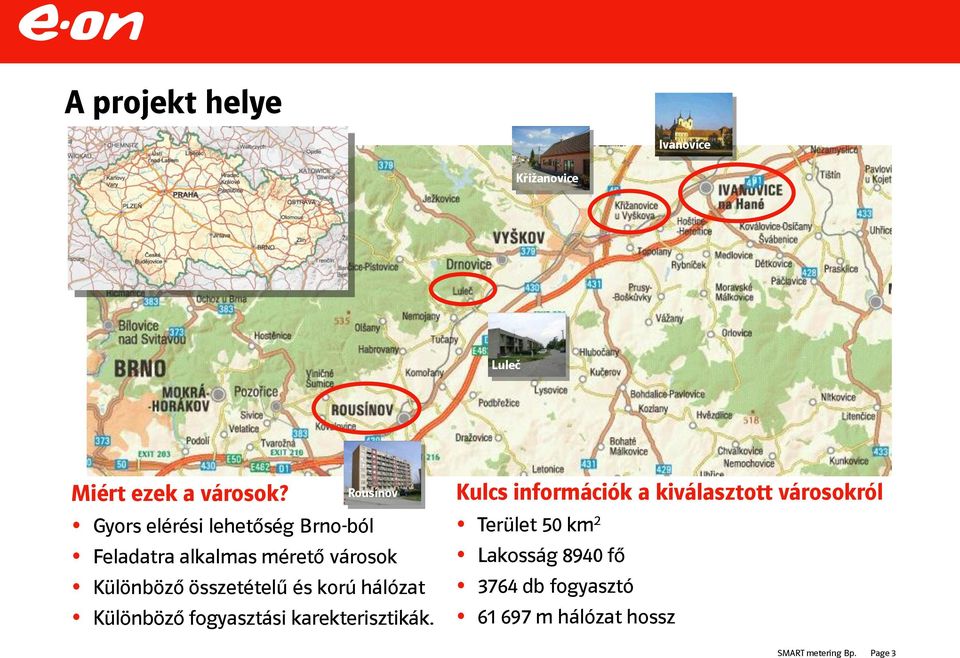

3 A projekt helye Ivanovice Křižanovice Luleč Miért ezek a városok? Rousínov Gyors elérési lehetőség Brno-ból Feladatra alkalmas mérető városok Különböző összetételű és korú hálózat Különböző fogyasztási karekterisztikák. Kulcs információk a kiválasztott városokról Terület 50 km 2 Lakosság 8940 fő 3764 db fogyasztó m hálózat hossz Page 3

4 Mit értünk SMART metering (mérés) alatt SMART mérés az ami tartalmazza a következő funkciókat: Két-irányú kommunikáció Terhelési adatok és számlálók olvasása Központból vezérelt ki- és visszakapcsolási lehetőség Központból vezérelt tarifa váltási lehetőség Page 4

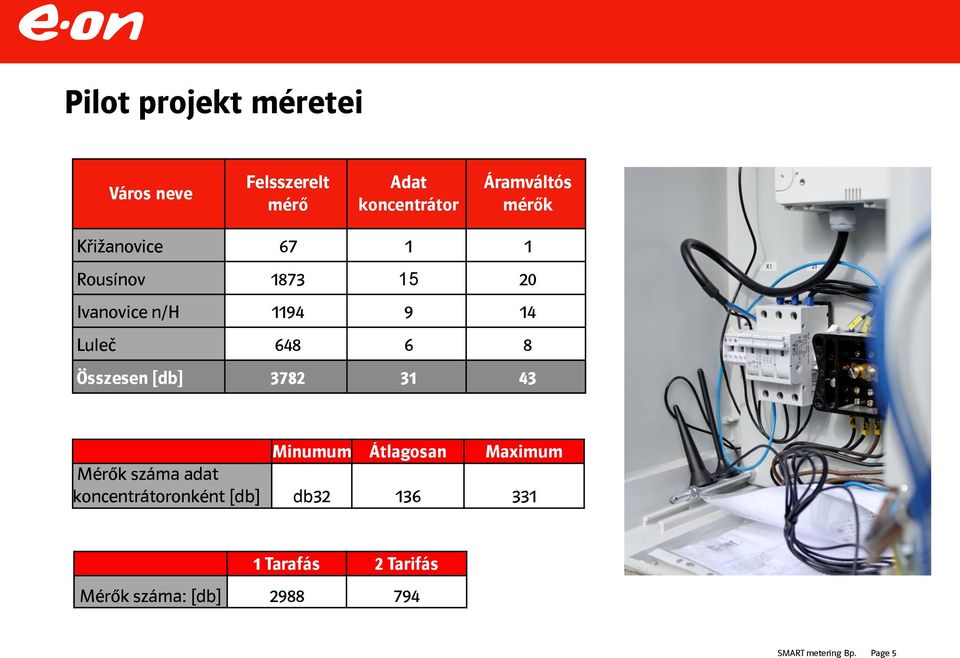

5 Pilot projekt méretei Város neve Felsszerelt mérő Adat koncentrátor Áramváltós mérők Křižanovice Rousínov Ivanovice n/h Luleč Összesen [db] Minumum Átlagosan Maximum Mérők száma adat koncentrátoronként [db] db Tarafás 2 Tarifás Mérők száma: [db] Page 5

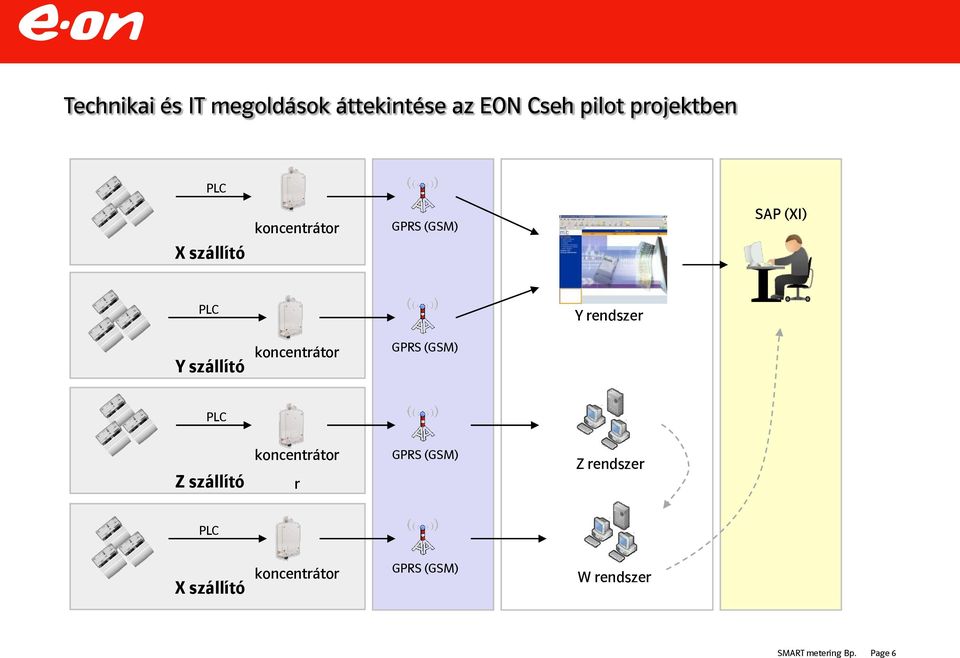

6 Technikai és IT megoldások áttekintése az EON Cseh pilot projektben PLC X szállító koncentrátor GPRS (GSM) SAP (XI) PLC Y rendszer Y szállító koncentrátor GPRS (GSM) PLC Z szállító koncentrátor r GPRS (GSM) Z rendszer PLC X szállító koncentrátor GPRS (GSM) W rendszer Page 6

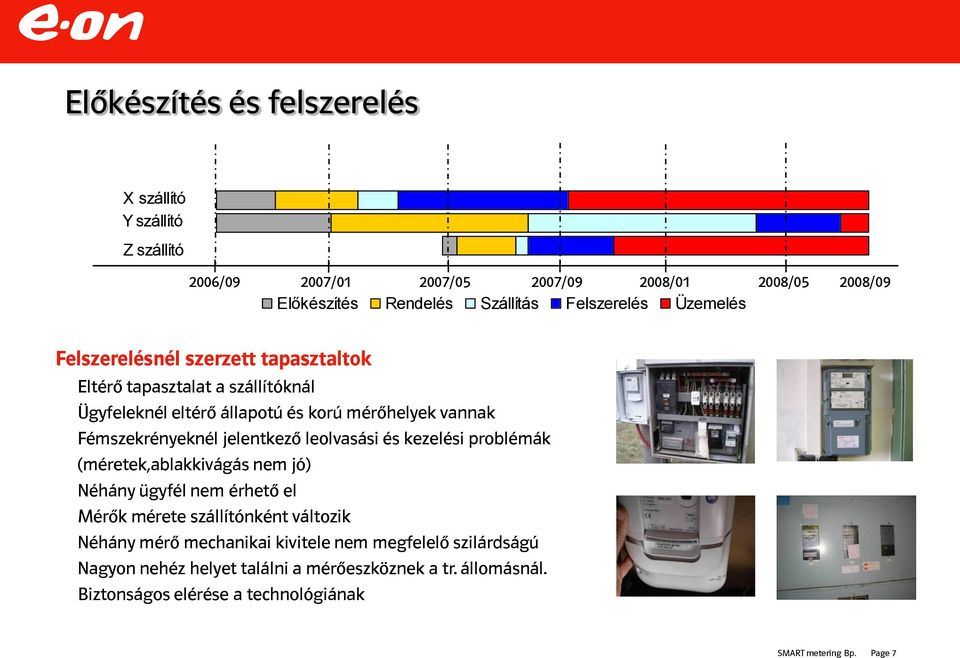

7 Előkészítés és felszerelés X szállító Y szállító Z szállító 2006/ / / / / / /09 Előkészítés Rendelés Szállítás Felszerelés Üzemelés Felszerelésnél szerzett tapasztaltok Eltérő tapasztalat a szállítóknál Ügyfeleknél eltérő állapotú és korú mérőhelyek vannak Fémszekrényeknél jelentkező leolvasási és kezelési problémák (méretek,ablakkivágás nem jó) Néhány ügyfél nem érhető el Mérők mérete szállítónként változik Néhány mérő mechanikai kivitele nem megfelelő szilárdságú Nagyon nehéz helyet találni a mérőeszköznek a tr. állomásnál. Biztonságos elérése a technológiának Page 7

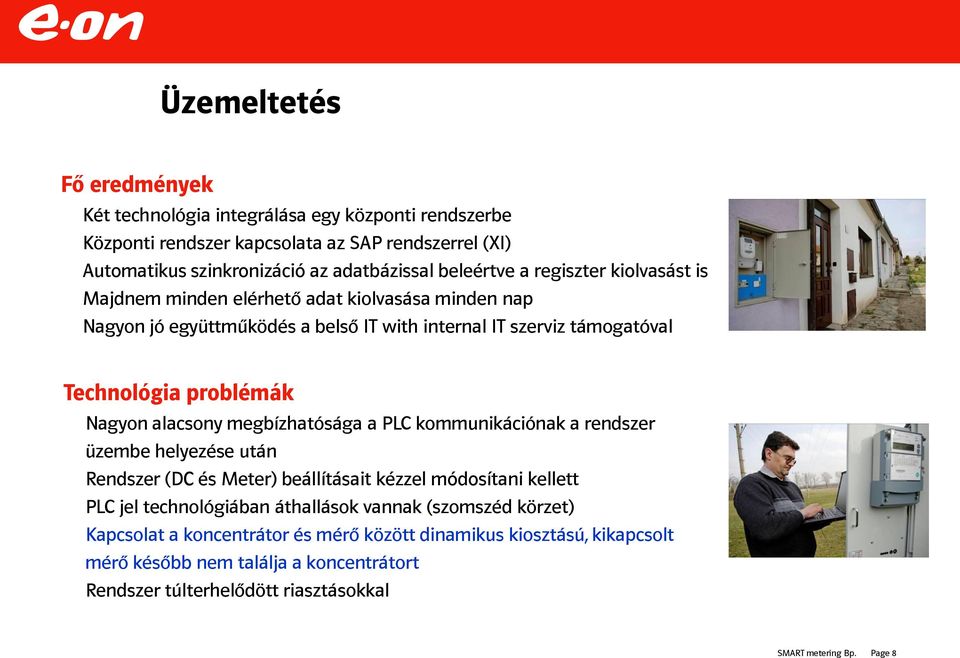

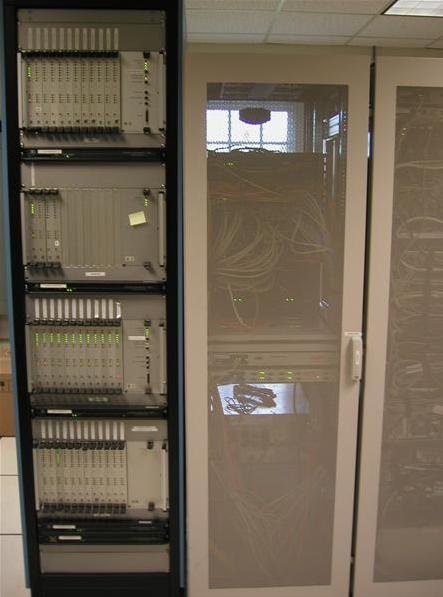

8 Üzemeltetés Fő eredmények Két technológia integrálása egy központi rendszerbe Központi rendszer kapcsolata az SAP rendszerrel (XI) Automatikus szinkronizáció az adatbázissal beleértve a regiszter kiolvasást is Majdnem minden elérhető adat kiolvasása minden nap Nagyon jó együttműködés a belső IT with internal IT szerviz támogatóval Technológia problémák Nagyon alacsony megbízhatósága a PLC kommunikációnak a rendszer üzembe helyezése után Rendszer (DC és Meter) beállításait kézzel módosítani kellett PLC jel technológiában áthallások vannak (szomszéd körzet) Kapcsolat a koncentrátor és mérő között dinamikus kiosztású, kikapcsolt mérő később nem találja a koncentrátort Rendszer túlterhelődött riasztásokkal Page 8

9 Műszaki adatok Mérő regiszter olvasás minden nap 2:00-kor indult 98,0% 3782 db telepítés teljes 97,5% Ebből 159 db nem kommunikált, mert KM kikapcsolt 97,0% Átlagos megbízhatósága az olvasásnak 96,5% A szállító: 96.0 % 96,0% B szállító: 96.4 % 95,5% Megbízhatósága a kommunikációnak: 99,6% [komplett] 95,0% Regiszter olvasás megbízhatósága két szállító esetén Supplier X Supplier Y Profil adatok olvasásának alakulása 1873 db telepítés az összesből Ebből, 75 db telepítésnél KM kikapcsolt vagy elérhetetlen Adatok olvasásának átlagos megbízhatósága Adat nem régibb mint 10 nap: 96.9 % Adat nem régibb mint 3 nap : 92.8 % Terhelési adatok olvasás megbizhatósága X szállító esetén 100% 95% 90% 85% 80% 75% 70% 65% Profiles not older then 10 dayes Profiles not older then 3 dayes DC01 DC04 DC07 DC10 DC13 Page 9

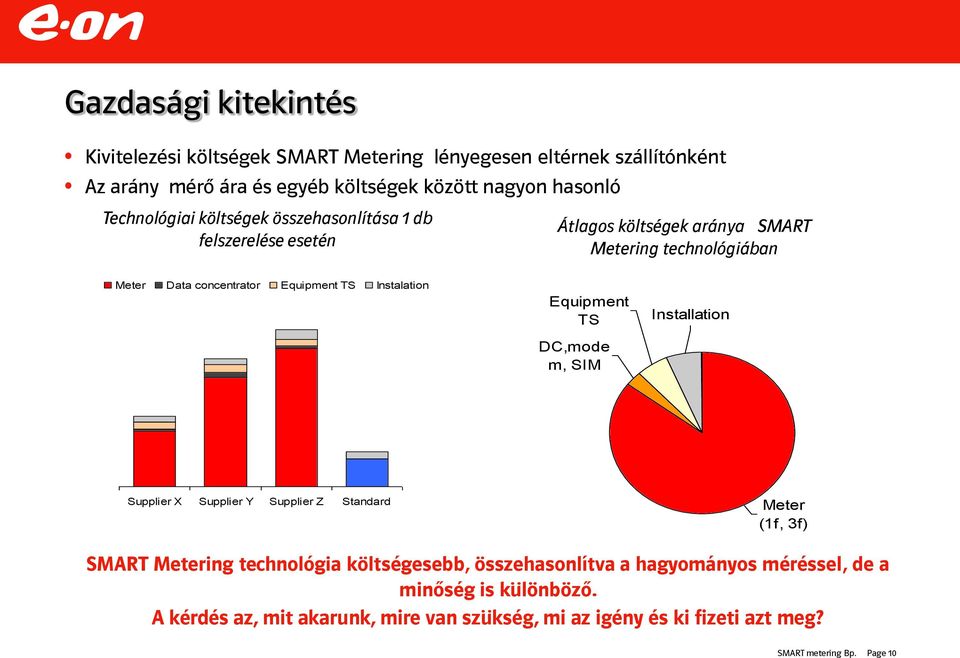

10 Gazdasági kitekintés Kivitelezési költségek SMART Metering lényegesen eltérnek szállítónként Az arány mérő ára és egyéb költségek között nagyon hasonló Technológiai költségek összehasonlítása 1 db felszerelése esetén Átlagos költségek aránya SMART Metering technológiában Meter Data concentrator Equipment TS Instalation Equipment TS DC,mode m, SIM Installation Supplier X Supplier Y Supplier Z Standard Meter (1f, 3f) SMART Metering technológia költségesebb, összehasonlítva a hagyományos méréssel, de a minőség is különböző. A kérdés az, mit akarunk, mire van szükség, mi az igény és ki fizeti azt meg? Page 10

11 SMART Metering Gazdasági elvárások a Technológiától! Műszaki elvárások a Technológiától! A jövő Technológiája! Page 11

12 Köszönjük a megtisztelő figyelmet!

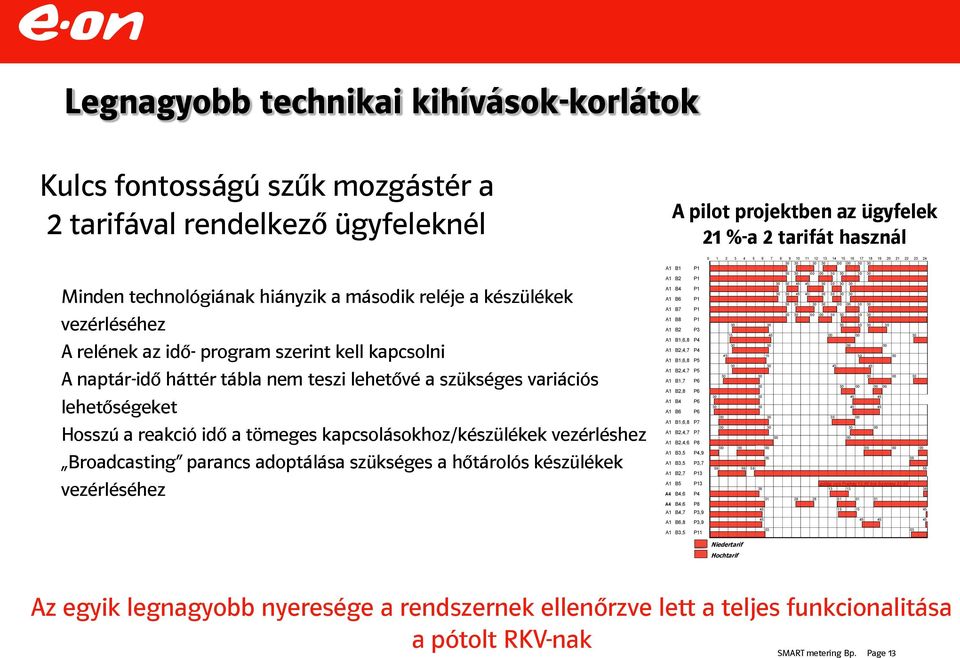

13 Legnagyobb technikai kihívások-korlátok Kulcs fontosságú szűk mozgástér a 2 tarifával rendelkező ügyfeleknél Minden technológiának hiányzik a második reléje a készülékek vezérléséhez A relének az idő- program szerint kell kapcsolni A naptár-idő háttér tábla nem teszi lehetővé a szükséges variációs lehetőségeket Hosszú a reakció idő a tömeges kapcsolásokhoz/készülékek vezérléshez Broadcasting parancs adoptálása szükséges a hőtárolós készülékek vezérléséhez A pilot projektben az ügyfelek 21 %-a 2 tarifát használ A1 B1 P1 A1 B2 P1 A1 B4 P1 A1 B6 P1 A1 B7 P1 A1 B8 P1 A1 B2 P3 A1 B1,6,8 P4 A1 B2,4,7 P4 A1 B1,6,8 P5 A1 B2,4,7 P5 A1 B1,7 P6 A1 B2,8 P6 A1 B4 P6 A1 B6 P6 A1 B1,6,8 P7 A1 B2,4,7 P7 A1 B2,4,6 P8 A1 B3,5 P4,9 A1 B3,5 P3,7 A1 B2,7 P A1 B5 P13 gültig von Freitag 12:00 bis Sonntag 22: A4 B4,6 P A4 B4,6 P A1 B4,7 P3,9 A1 B6,8 P3,9 A1 B3,5 P Niedertarif Hochtarif Az egyik legnagyobb nyeresége a rendszernek ellenőrzve lett a teljes funkcionalitása a pótolt RKV-nak Page 13

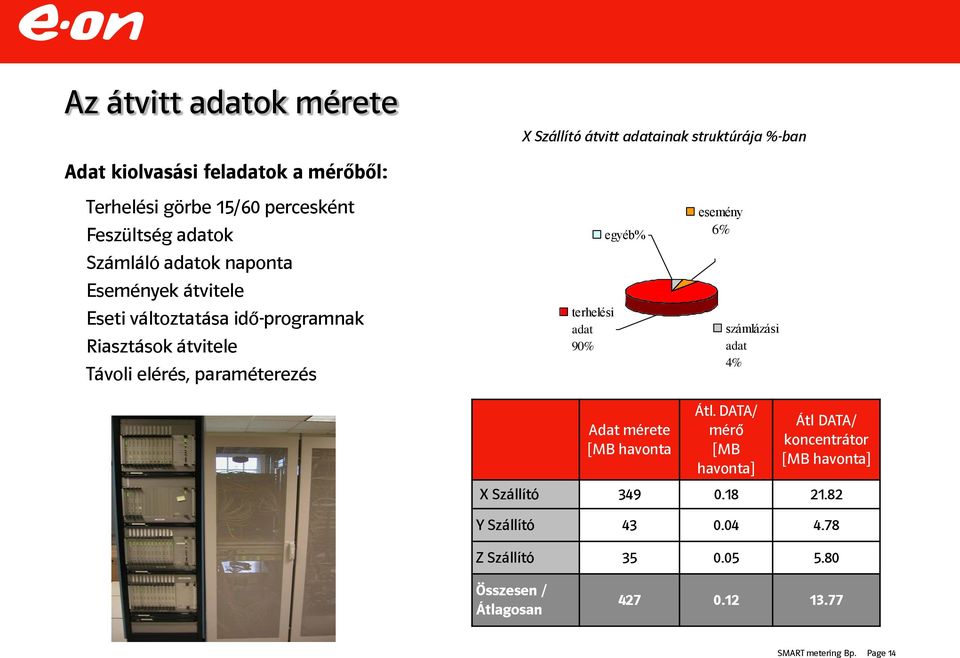

14 Az átvitt adatok mérete Adat kiolvasási feladatok a mérőből: Terhelési görbe 15/60 percesként Feszültség adatok Számláló adatok naponta Események átvitele Eseti változtatása idő-programnak Riasztások átvitele Távoli elérés, paraméterezés X Szállító átvitt adatainak struktúrája %-ban terhelési adat 90% egyéb% esemény 6% számlázási adat 4% Adat mérete [MB havonta Átl. DATA/ mérő [MB havonta] Átl DATA/ koncentrátor [MB havonta] X Szállító Y Szállító Z Szállító Összesen / Átlagosan Page 14

15 Műszaki adatok (2) Transzformátor körzet veszteségeinek számítása technikai veszteségek számítási pontosságának a növekedése nem technikai veszteségeknek azonosítása Hálózatkép pontos ismerete szükséges PLC dinamikus kommunikáció erre nem alkalmas Értékek összehasonlítása Számított veszteség 2.6 % Mért különbség: 3.1 % Számított értékek KIF vezeték vesztesége asszimetria Meddő veszteség [Q ] Kötések és biztosítók veszt. Mérők veszteségei Teljes veszteség Számított teljesítmény mérleg Betáplálás ahálózatba Fogyasztás Mért különbség Érték kw kw kva kw kw 2.699kW Value kw kw kw Page 15

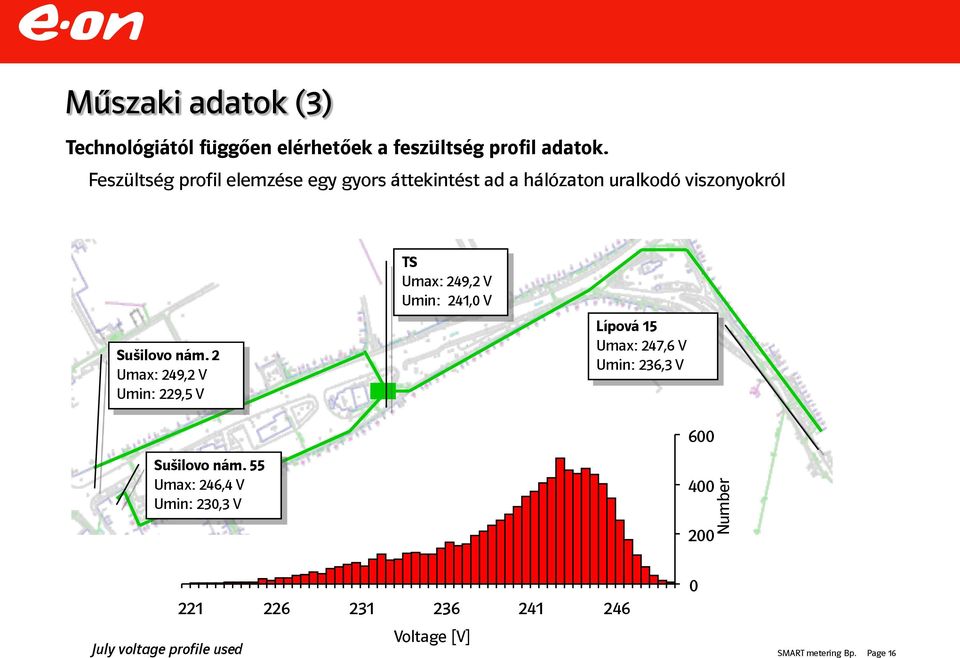

16 Number Műszaki adatok (3) Technológiától függően elérhetőek a feszültség profil adatok. Feszültség profil elemzése egy gyors áttekintést ad a hálózaton uralkodó viszonyokról Sušilovo nám. 2 Umax: 249,2 V Umin: 229,5 V Sušilovo nám. 55 Umax: 246,4 V Umin: 230,3 V TS Umax: 249,2 V Umin: 241,0 V Lípová 15 Umax: 247,6 V Umin: 236,3 V July voltage profile used Voltage [V] Page 16
