1 Harmonikus csökkentés Danfoss AAF szűrő segítségével Egy nagy tapasztalattal rendelkező tervező- és kivitelező kecskeméti cég romániai projektje során szembesült a felharmonikusok elleni védekezés kihívásaival. A megbízó cég korszerű állateledel gyárának építésekor beruházói követelmény volt a legfeljebb 8% THiD harmonikus tartalom biztosítása a villamos hálózat védelme érdekében. Tekintettel arra, hogy a rendszerben mintegy 20 db frekvenciaváltó köztük 250 kw teljesítményű készülék is üzemel, ezek harmonikus áramát kellett valamilyen módon kezelni. A beépített készülékek többsége Danfoss VLT frekvenciaváltó, de más gyártmányok is bekerültek a rendszerbe, így ezen készülékek hatását is figyelembe kellett venni a harmonikus csökkentés során. A tervező- és kivitelező cég gyakorlott frekvenciaváltó felhasználó volt, de több nyitott kérdése volt a felharmonikusok problémáival kapcsolatban. A piacon körbetekintve a Danfoss-t találta a legalkalmasabbnak, mely eléggé felkészült az elméleti tudás tekintetében, és megfelelő eszközökkel rendelkezik a harmonikus csökkentés megoldására vonatkozóan. A cégeink közötti kapcsolat régebbi keletű volt, de előzőleg nem merült fel igény ilyen szintű műszaki támogatásra és talán a partnerünk nem is fedezte fel a VLT Drives és a versenytársak szolgáltatásai és megoldásai közötti igazi különbségeket. Ebben az esetben azonban lehetőséget kaptunk tapasztalataink, tudásunk és termékeink bemutatására. Projektelőkészítés A projektelőkészítés fázisában bemutattuk a felharmonikus keletkezésének hátterét és a felharmonikus csökkentésre alkalmazható műszaki megoldásokat. Az Ongroelektro Kft. - mint VLT Drives Partner - közreműködésével mérésekkel bizonyítottuk: - a felharmonikusok keletkezését - a Danfoss által alkalmazott alapvető felharmonikus csökkentő eljárás hatását (DC körbe épített fojtó tekercs) - valamint a felharmonikustartalom terhelésfüggő voltát. Bemutattuk továbbá a Danfoss által gyártott legkorszerűbb szűrőket, köztük az aktív harmonikus csökkentő megoldását, a VLT aktív filtert (Aktív Harmonikus Szűrő). Felkészültségünkkel, megoldásainkkal és magas műszaki színvonalú készülékeinkkel megnyertük partnerünk bizalmát és ennek eredményeképpen a projekt megvalósításához Danfoss VLT megoldást választottak. - 1 / 5 -

Tekintettel arra, hogy a rendszerben mintegy 20 db frekvenciaváltó köztük 250 kw teljesítményű készülék is üzemel, ezek harmonikus áramát kellett valamilyen módon kezelni.

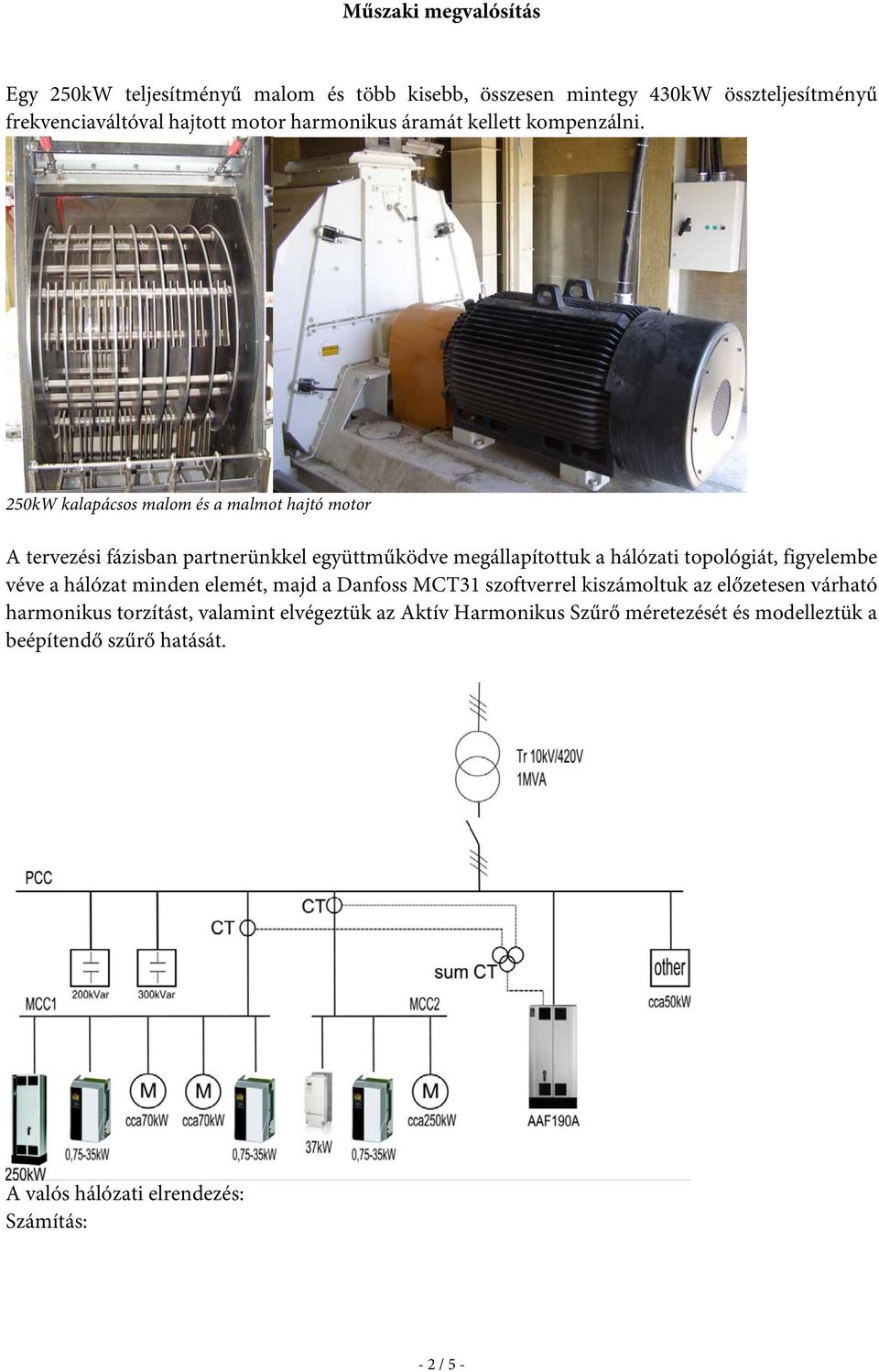

2 Műszaki megvalósítás Egy 250kW teljesítményű malom és több kisebb, összesen mintegy 430kW összteljesítményű frekvenciaváltóval hajtott motor harmonikus áramát kellett kompenzálni. 250kW kalapácsos malom és a malmot hajtó motor A tervezési fázisban partnerünkkel együttműködve megállapítottuk a hálózati topológiát, figyelembe véve a hálózat minden elemét, majd a Danfoss MCT31 szoftverrel kiszámoltuk az előzetesen várható harmonikus torzítást, valamint elvégeztük az Aktív Harmonikus Szűrő méretezését és modelleztük a beépítendő szűrő hatását. A valós hálózati elrendezés: Számítás: - 2 / 5 -

250kW kalapácsos malom és a malmot hajtó motor A tervezési fázisban partnerünkkel együttműködve megállapítottuk a hálózati topológiát, figyelembe

3 A számítás eredménye AAF szűrő nélkül A 42,7% ThiD már a Danfoss készülékeibe beépített DC fojtók eredménye. Ezek nélkül a torzítás sokkal magasabb is lehetne. A számítás eredménye AAF190A szűrővel: Megnehezítette a helyzetet, hogy a nem frekvenciaváltóval hajtott villamos motorok meddő áramának kompenzálására kondenzátorok lettek beépítve, melyek helyét a villamos topológiában nem lehetett megváltoztatni. A már kész hálózati topológia miatt összegző áramváltókat kellett alkalmazni, mivel a meddőkompenzáló kondenzátorok áramát a felharmonikusok mérésekor el kellett kerülni. Az áramváltók a terhelési oldalon kerültek elhelyezésre. - 3 / 5 -

kondenzátorok lettek beépítve, melyek helyét a villamos topológiában nem lehetett megváltoztatni.

4 Összesen 9 db áramváltó került beépítésre. Fázisonként 3-3db a két frekvenciaváltókat tartalmazó leágazásba (MCC1 és MCC2), és 3db összegző áramváltó a két különböző helyről érkező áramjelek kezelésére. CT-s on the MCC1 summation CT-s A beépített áramváltók típusa MAK86/60 800/5A, pontossága a Danfoss által javasolt 0,5%-tól eltérően a helyi beszerzési nehézségek miatt 1% lett, így a fő és összegző áramváltók összeadódó hibái miatt az elért eredmény elmaradt az elméleti céltól, de az elvárásokat maradéktalanul teljesítette. A projektelőkészítési fázison túl, a Danfoss szakemberei aktívan részt vettek a helyszíni beüzemelésben és azt követően a terheléses próba során elvégezték az ellenőrző méréseket. A Danfoss részéről a beüzemelést (Berentei Norbert üzletkötő és Toma Gábor alkalmazástechnikai mérnök) végezték az Ongroelektro Kft., mint VLT Drives Partner közreműködésével. A telepítés utáni mérések igazolták az előzetes számításokat, így ügyfelünk teljesítette a beruházói követelményeket. THiD % Order Current % 100 5,4 4,5 3,4 2,5 1,2 0,9 Current A ,88 32,4 24, ,64 6,48 8,33-4 / 5 -

CT-s on the MCC1 summation CT-s A beépített áramváltók típusa MAK86/60 800/5A, pontossága a Danfoss által javasolt 0,5%-tól eltérően a helyi beszerzési nehézségek miatt 1% lett, így a fő és összegző

5 Az eredmény a feszültségtorzítás esetében is megfelelően alakult. A beüzemelést követő ellenőrző mérés szerint részterhelés esetén a THvD 3,3% volt. AAF szűrő üzem közben A vevői elégedettséget alátámasztja, hogy a Romániában megvalósított projektet követően már Magyarországon is felépült egy hasonló gyár, és jelenleg a harmadik ilyen projekt van előkészítés alatt. A Danfoss megoldásain, készülékein és biztos műszaki támogatásán túl, ügyfelünk nagyra értékeli a Danfoss által biztosított non-stop (24 órás) szerviz rendelkezésre állást, amely garantálja, hogy sosem marad egyedül, ha segítségre van szüksége. - 5 / 5 -
