1 OKOS-ház projekt május 22. Fekete Csaba FŐTÁV Zrt. vezérigazgató

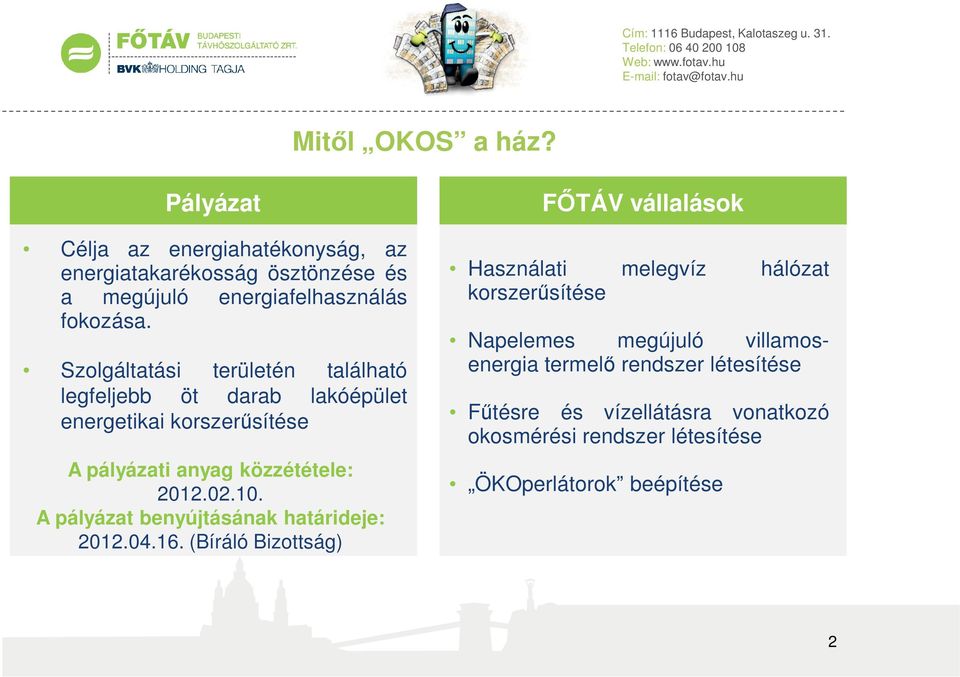

2 Mitől OKOS a ház? Pályázat Célja az energiahatékonyság, az energiatakarékosság ösztönzése és a megújuló energiafelhasználás fokozása. Szolgáltatási területén található legfeljebb öt darab lakóépület energetikai korszerűsítése A pályázati anyag közzététele: A pályázat benyújtásának határideje: (Bíráló Bizottság) FŐTÁV vállalások Használati melegvíz hálózat korszerűsítése Napelemes megújuló villamosenergia termelő rendszer létesítése Fűtésre és vízellátásra vonatkozó okosmérési rendszer létesítése ÖKOperlátorok beépítése 2

A pályázat benyújtásának határideje: 2012.04.16.

3 Pályázat - FŐTÁV Zrt. OKOS-ház Kiválasztott Épületek 1 Rákos út Nyírpalota utca Hadrianus utca 7. 4 Lebstück Mária utca A korszerűsítések 50 millió forintból valósulnak meg A kiírásra közel 50 pályázat érkezett be. 3

2 Nyírpalota utca 1-21. 3 Hadrianus utca 7.

4 Kiválasztott épületek Rákos út 100. Hadrianus utca 7. Nyírpalota utca Lebstück Mária utca

5 Használati melegvíz rendszer korszerűsítés A használati melegvíz rendszer-ellátó és cirkulációs rendszerek állapota sok esetben rosszabb, mint a fűtési rendszereké. A vezetékek nagyobb korróziós hatásnak vannak kitéve. A cirkuláltatott felszálló vezetékek hőszigetelése túlnyomó részben nagyon gyenge. A beszabályozatlanság miatt a cirkulációs rendszerben jelentős többletkeringetés fenntartására szorul a FŐTÁV. Emiatt romlik a hőközponti energetikai hatékonysága is: a nagyobb villamosenergia-felhasználás mellett a használati melegvíz rendszerhőcserélő primer térfogatáram-igénye is nő. 5

A cirkuláltatott felszálló vezetékek hőszigetelése túlnyomó részben nagyon gyenge.

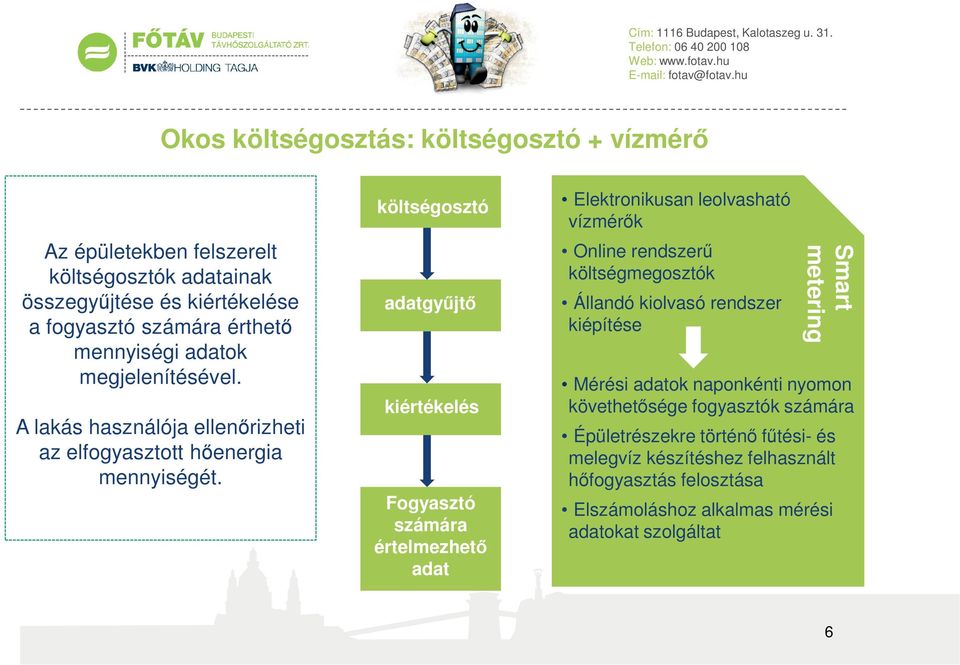

6 Okos költségosztás: költségosztó + vízmérő Az épületekben felszerelt költségosztók adatainak összegyűjtése és kiértékelése a fogyasztó számára érthető mennyiségi adatok megjelenítésével. A lakás használója ellenőrizheti az elfogyasztott hőenergia Költségosztó mennyiségét. költségosztó adatgyűjtő kiértékelés Fogyasztó számára értelmezhető adat Elektronikusan leolvasható vízmérők Online rendszerű költségmegosztók Állandó kiolvasó rendszer kiépítése Smart metering Mérési adatok naponkénti nyomon követhetősége fogyasztók számára Épületrészekre történő fűtési- és melegvíz készítéshez felhasznált hőfogyasztás felosztása Elszámoláshoz alkalmas mérési adatokat szolgáltat 6

költségosztó adatgyűjtő kiértékelés Fogyasztó számára értelmezhető adat Elektronikusan leolvasható vízmérők Online rendszerű költségmegosztók Állandó kiolvasó rendszer

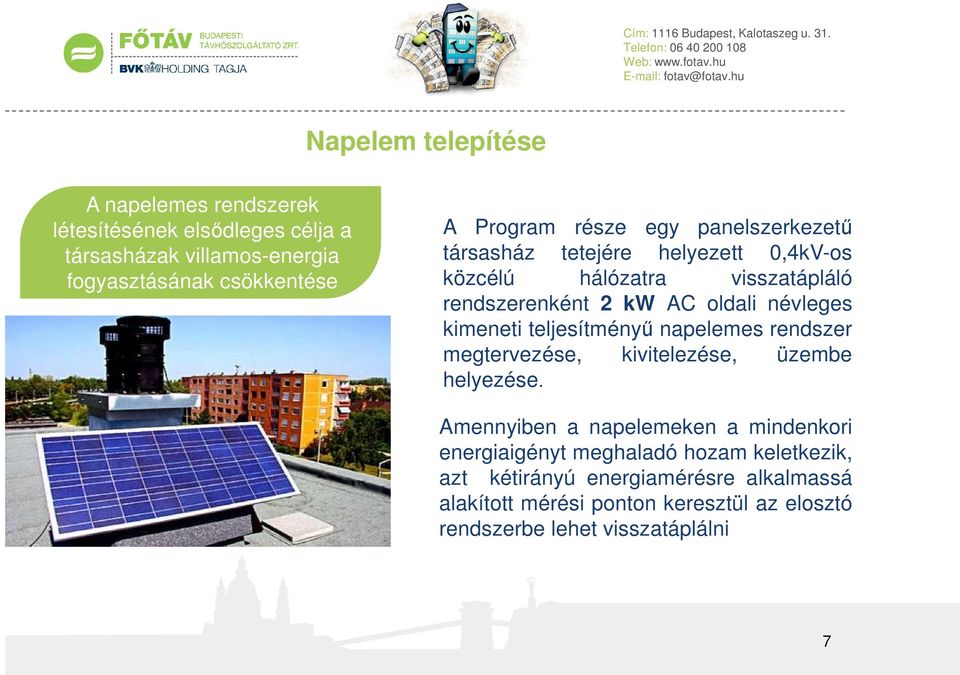

7 Napelem telepítése A napelemes rendszerek létesítésének elsődleges célja a társasházak villamos-energia fogyasztásának csökkentése A Program része egy panelszerkezetű társasház tetejére helyezett 0,4kV-os közcélú hálózatra visszatápláló rendszerenként 2 kw AC oldali névleges kimeneti teljesítményű napelemes rendszer megtervezése, kivitelezése, üzembe helyezése. Amennyiben a napelemeken a mindenkori energiaigényt meghaladó hozam keletkezik, azt kétirányú energiamérésre alkalmassá alakított mérési ponton keresztül az elosztó rendszerbe lehet visszatáplálni 7

kimeneti teljesítményű napelemes rendszer megtervezése, kivitelezése, üzembe helyezése.

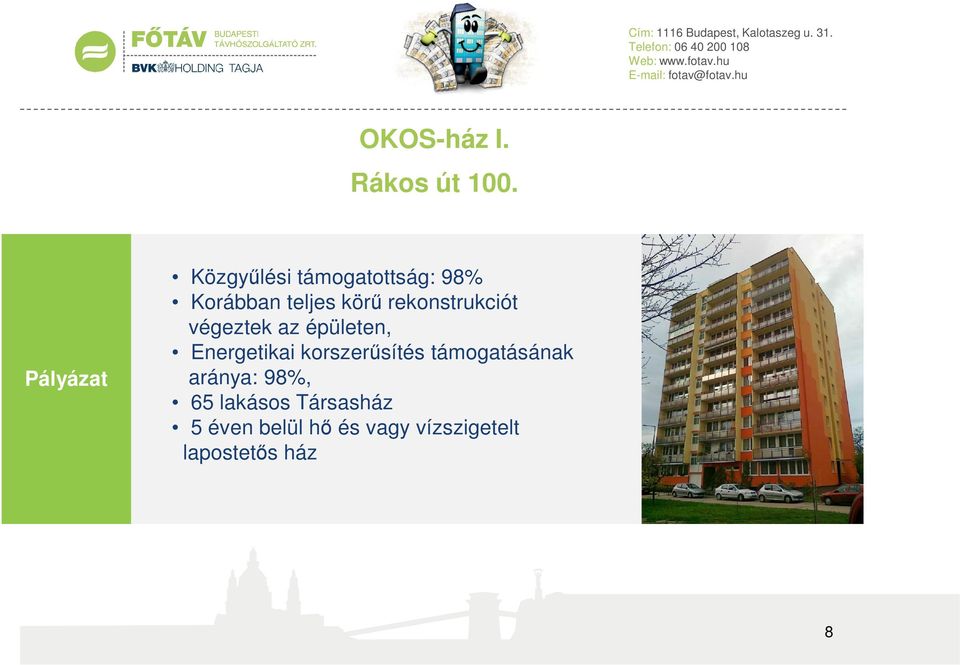

8 OKOS-ház I. Rákos út 100. Pályázat Közgyűlési támogatottság: 98% Korábban teljes körű rekonstrukciót végeztek az épületen, Energetikai korszerűsítés támogatásának aránya: 98%, 65 lakásos Társasház 5 éven belül hő és vagy vízszigetelt lapostetős ház 8

rekonstrukciót végeztek az épületen, Energetikai korszerűsítés

9 Rákos út 100. HMV korszerűsítés Beruházás 1 Sikeres beszerzést követően a Penta Industry Kft. Nyerte meg a beruházás ezen részét. a kiviteli terv elkészítése Az épület hideg- és melegvíz ellátó rendszerének korszerűsítése A korszerűsítést végrehajtása valamennyi lakásban, üzlethelyiségben és közös használatú helyiségben csővezetékek szereléséhez szükséges burkolatbontások és helyreállítások a rögzítés technikai munkák A kivitelezés befejezése: 2012.október 31. 9

a kiviteli terv elkészítése Az épület hideg- és melegvíz ellátó rendszerének korszerűsítése A korszerűsítést

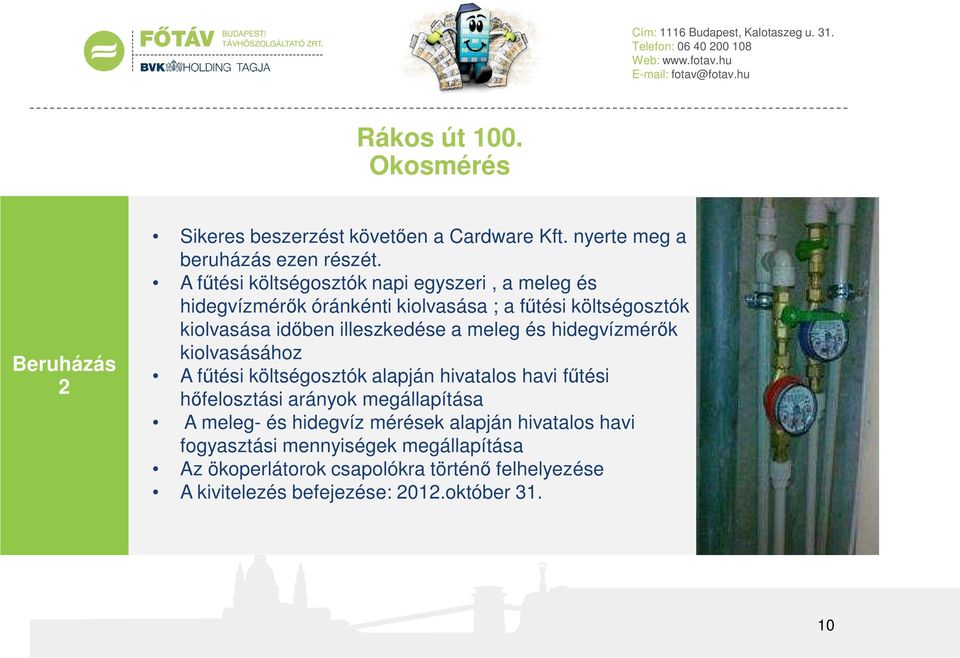

10 Rákos út 100. Okosmérés Beruházás 2 Sikeres beszerzést követően a Cardware Kft. nyerte meg a beruházás ezen részét. A fűtési költségosztók napi egyszeri, a meleg és hidegvízmérők óránkénti kiolvasása ; a fűtési költségosztók kiolvasása időben illeszkedése a meleg és hidegvízmérők kiolvasásához A fűtési költségosztók alapján hivatalos havi fűtési hőfelosztási arányok megállapítása A meleg- és hidegvíz mérések alapján hivatalos havi fogyasztási mennyiségek megállapítása Az ökoperlátorok csapolókra történő felhelyezése A kivitelezés befejezése: 2012.október

meleg és hidegvízmérők kiolvasásához A fűtési költségosztók alapján hivatalos havi fűtési hőfelosztási arányok megállapítása A meleg- és

11 Rákos út 100. Napelem Beruházás 3 Sikeres beszerzést követően a Nawaro Energy Kft. nyerte meg a beruházás ezen részét. A nap elem telepítését megelőzően az ELMŰ felé is be kellett nyújtania a vállalkozónak az terveket engedélyezésre. Ezt követően kezdődött el a FŐTÁV Zrt. részéről történő tervek statikai és elektromos terveinek elfogadási folyamata. Kevés ilyen gyakorlat híján alapos terv ellenőrzés történt több társ osztály közreműködésével. A telepítés befejezése: 2012.december 6. 11

Ezt követően kezdődött el a FŐTÁV Zrt. részéről történő tervek statikai és elektromos terveinek elfogadási folyamata.

12 Eredmények, megtakarítások I. Használati melegvíz rendszer 2,33 2,16 2,17 2,17 2,07 1,92 1,93 1,81 1,63 Vízfelmelegítéshez használt napi átlagos hőmennyiség Felújítás előtti nyári hónapok és a felújítást követő áprilisi időszak összehasonlítása Alacsonyabb fogyasztás Az előző három évhez viszonyítva az eddigi adatokból számolt megtakarítás 26% Nyáron általában a vízfogyasztás is kisebb, ezért a hőfogyasztásban még nagyobb megtakarítás várható 12

átlagos hőmennyiség Felújítás előtti nyári hónapok és a felújítást követő áprilisi időszak összehasonlítása

13 Eredmények, megtakarítások II. Időszak hossza Időszak dátuma Vízfelhasználás okt febr.27 14, okt febr.27 13,6 6,1% Vízfelhasználás m3/nap napi átlagos vízfelhasználás okt febr okt febr.27 13

febr.27 14,5 123 2012.okt.27-2013.febr.27 13,6 6,1% Vízfelhasználás

14 Eredmények, megtakarítások III. mérőállás - vételezett energia [kwh] mérőállás - visszatáplált energia [kwh] időszak hossza [nap] fajlagos fogyasztás [kwh/nap] termelés visszatáplálási hányad [kwh/nap] leolvasási dátum ,95 0, ,02 2,76 Villany, napelem Ellátja az épület közös használatú rendszereit (lift, világítás stb.), ill. a fel nem használt áramot visszatáplálja az ELMŰ hálózatába, ezzel is csökkentve a közös költségeket. A visszatáplálás legutóbbi mért időszakban a vételezett mennyiség több, mint 10%-a volt. Az idő előre haladtával a fogyasztás csökkent (8 kwh/nappal), a visszatáplált mennyiség nő (kb. 2kWh/nappal) ahogy nő a napsütéses órák száma. Azaz a termelés határozottan növekedett (naponta összesen közel 10kWh/nappal). A napi 10 kwh annyi villamos energia mennyiség, ami ahhoz elegendő, hogy 7 db 60W-os izzó 24 h-n keresztül világítson. Például a hagyományos 60cm hosszú fénycsőből (18W-os) 23 db-ot lehet 24 h-n keresztül egyfolytában működtetni ennyi villamos energiával. 14

20 0 0 2013.04.02 1392 31 41 33,95 0,76 2013.05.13 2459 144 41 26,02 2,76 Villany, napelem Ellátja az épület közös használatú rendszereit (lift, világítás stb.), ill.

15 További Okos-házak, melyek korszerűsítése még zajlik 15

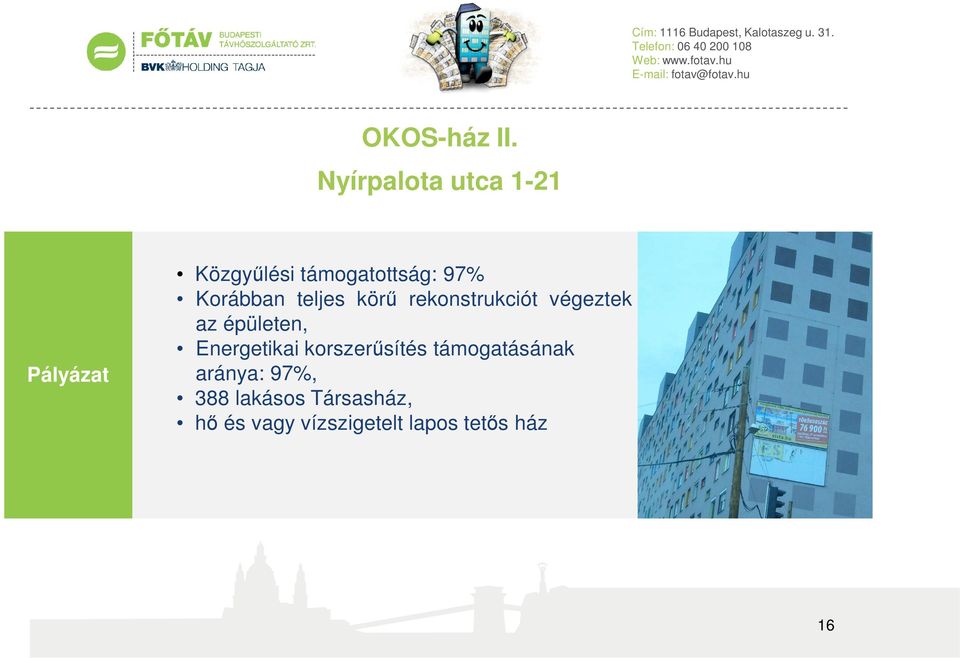

16 OKOS-ház II. Nyírpalota utca 1-21 Pályázat Közgyűlési támogatottság: 97% Korábban teljes körű rekonstrukciót végeztek az épületen, Energetikai korszerűsítés támogatásának aránya: 97%, 388 lakásos Társasház, hő és vagy vízszigetelt lapos tetős ház 16

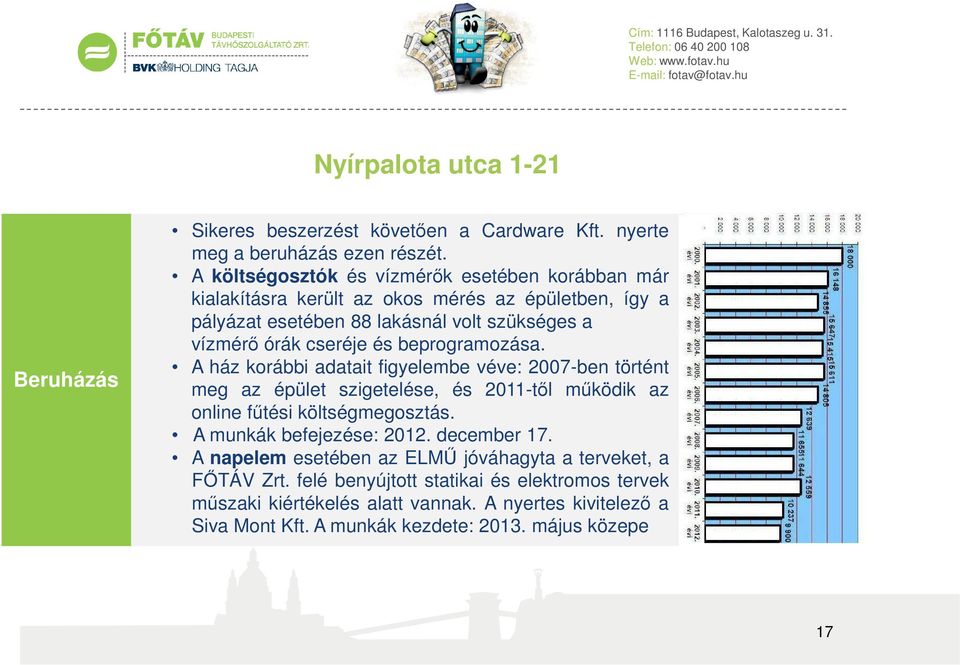

17 Nyírpalota utca 1-21 Beruházás Sikeres beszerzést követően a Cardware Kft. nyerte meg a beruházás ezen részét. A költségosztók és vízmérők esetében korábban már kialakításra került az okos mérés az épületben, így a pályázat esetében 88 lakásnál volt szükséges a vízmérő órák cseréje és beprogramozása. A ház korábbi adatait figyelembe véve: 2007-ben történt meg az épület szigetelése, és 2011-től működik az online fűtési költségmegosztás. A munkák befejezése: december 17. A napelem esetében az ELMŰ jóváhagyta a terveket, a FŐTÁV Zrt. felé benyújtott statikai és elektromos tervek műszaki kiértékelés alatt vannak. A nyertes kivitelező a Siva Mont Kft. A munkák kezdete: május közepe 17

beprogramozása. A ház korábbi adatait figyelembe véve: 2007-ben történt meg az épület szigetelése, és 2011-től működik az online fűtési költségmegosztás.

18 Nyírpalota utca 1-21 Épületlátogatás Az épületlátogatás során az alábbiak megtekintésére nyílik lehetőség: Épületlátogatás Okosmérők Napelemek Korszerűsítés folyamatába való betekintés 18

19 OKOS-ház III. Hadrianus utca 7. Pályázat Közgyűlési támogatottság: 96% Korábban teljes körű rekonstrukciót végeztek az épületen, Energetikai korszerűsítés támogatásának aránya: 96,24%, 105 lakásos Társasház, hő és vagy vízszigetelt lapos tetős ház 19

20 Hadrianus utca 7. Beruházás Sikeres beszerzést követően az okosmérésre kiírt pályázatot a Techem Kft. nyerte meg. Az általa felszerelt és üzemeltetett költségosztókat programozzák fel on-line rendszerre. A munka tervezett kezdete: e. A HMV korszerűsítését a már tapasztalatokkal rendelkező Penta Industry Kft. nyerte. A munkákat április 8.-án elkezdték. A napelem esetében az ELMŰ jóváhagyta a terveket, a FŐTÁV Zrt. felé benyújtott statikai és elektromos tervek műszaki kiértékelés alatt vannak. A nyertes kivitelező a Siel Inczédy és Társa Kft. Az ökoperlátorok felhelyezése a lakásokba december 13.- ával megtörténtek. 20

A HMV korszerűsítését a már tapasztalatokkal rendelkező Penta Industry Kft. nyerte. A munkákat 2013. április 8.-án elkezdték.

21 OKOS-ház IV. Lebstück Mária utca Pályázat Közgyűlési támogatottság: 80,43% Korábban teljes körű rekonstrukciót végeztek az épületen 46 lakásos Társasház Hő és vagy vízszigetelt lapos tetős ház Jelenleg a pályázati kiírás a műszaki tartalom pontosításával folyamatban van. 21

22 Cím: 1116 Budapest, Kalotaszeg u. 31. OKOS-házak OKOS - ház Az OKOS-ház megoldja a költségosztás problémáját. Az OKOS-ház zöld áramot termel a tetőn. Az OKOS-ház felújított vízhálózata csökkenti a lakók rezsijét. 22

23 Cím: 1116 Budapest, Kalotaszeg u. 31. Köszönöm a figyelmet! május 22.
