REMOTE DISPLAY modul.

Átírás

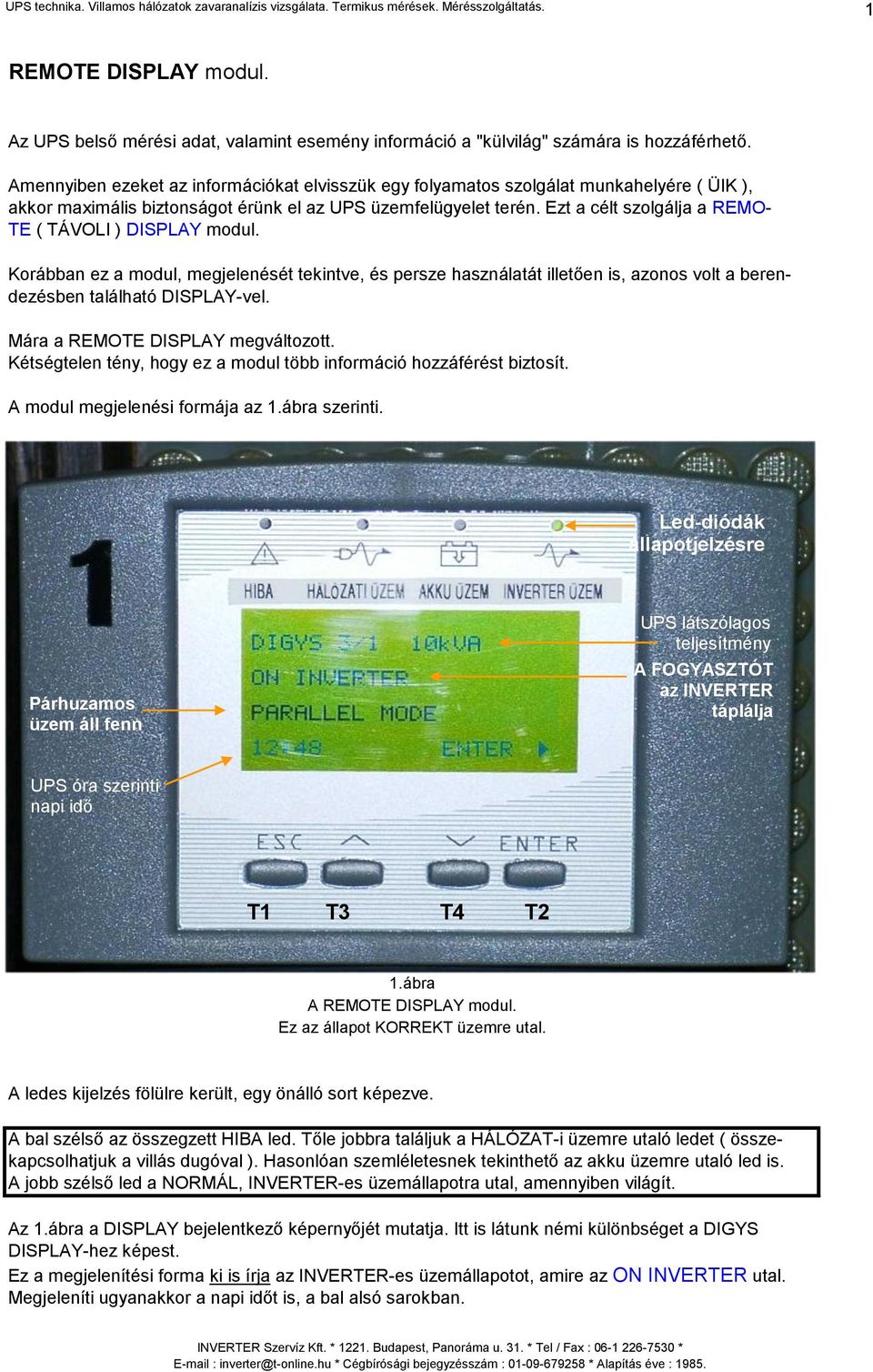

1 UPS technika. Villamos hálózatok zavaranalízis vizsgálata. Termikus mérések. Mérésszolgáltatás. 1 REMOTE DISPLAY modul. Az UPS belső mérési adat, valamint esemény információ a "külvilág" számára is hozzáférhető. Amennyiben ezeket az információkat elvisszük egy folyamatos szolgálat munkahelyére ( ÜIK ), akkor maximális biztonságot érünk el az UPS üzemfelügyelet terén. Ezt a célt szolgálja a REMO- TE ( TÁVOLI ) DISPLAY modul. Korábban ez a modul, megjelenését tekintve, és persze használatát illetően is, azonos volt a berendezésben található DISPLAY-vel. Mára a REMOTE DISPLAY megváltozott. Kétségtelen tény, hogy ez a modul több információ hozzáférést biztosít. A modul megjelenési formája az 1.ábra szerinti. Led-diódák állapotjelzésre Párhuzamos üzem áll fenn UPS látszólagos teljesítmény A FOGYASZTÓT az INVERTER táplálja UPS óra szerinti napi idő T1 T3 T4 T2 1.ábra A REMOTE DISPLAY modul. Ez az állapot KORREKT üzemre utal. A ledes kijelzés fölülre került, egy önálló sort képezve. A bal szélső az összegzett HIBA led. Tőle jobbra találjuk a HÁLÓZAT-i üzemre utaló ledet ( összekapcsolhatjuk a villás dugóval ). Hasonlóan szemléletesnek tekinthető az akku üzemre utaló led is. A jobb szélső led a NORMÁL, INVERTER-es üzemállapotra utal, amennyiben világít. Az 1.ábra a DISPLAY bejelentkező képernyőjét mutatja. Itt is látunk némi különbséget a DIGYS DISPLAY-hez képest. Ez a megjelenítési forma ki is írja az INVERTER-es üzemállapotot, amire az ON INVERTER utal. Megjeleníti ugyanakkor a napi időt is, a bal alsó sarokban.

2 UPS technika. Villamos hálózatok zavaranalízis vizsgálata. Termikus mérések. Mérésszolgáltatás. 2 A kezelőgombjai teljesen hasonlóak, csak más elrendezésűek, mint amivel a DIGYS-ben találkozhatunk. A használat módja ezért azonos lesz. T1 T2 T3 T4 EXIT ( kimenet ) vagy CANCEL ( törlés ) esetleg ESCAPE elnevezésű funkció. ENTER ( belépés ) vagy érvényesítés, kiválasztás funkció. A kiválasztott menűn belül megjelenő almenűk közötti felfelé mozgás lehetősége. A kiválasztott menűn belül megjelenő almenűk közötti lelfelé mozgás lehetősége. Az LCD display háttér világítással rendelkezik, ami, ha nem nyomogatjuk a gombokat kellő sűrűséggel, akkor egy idő után kikapcsolja önmagát. Nyomjunk egy ENTER-t, hogy a főmenűbe lépjünk. A megjelenő menűpontok az alábbiak : * Alarms ( Riasztások ) * Measurements ( Mérések ) * Commands. Megfelel a Controls-nak. ( Vezérlési utasítások ) * Parameters ( UPS-sel kapcsolatos egyéb információk ) * History log ( Belső eseménynapló ) Ez az utóbbi a leglényegesebb különbség a két DISPLAY között. Itt hozzáférhetővé válnak a korábbi történések, amiket az UPS belső memóriája rögzített. Ez jó dolog. Részleteiben : Alarms menű. Ha fellép egy hibaesemény, akkor azt egy hibakód, valamint egy szöveges meghatározás teszi számunkra "olvashatóvá". Előfordulhat olyan hibaesemény is, amelyhez nem egyetlen kód, illetve meghatározás tartozik, hanem több. Ez un. Macro ( összetett ) esemény lesz. A hibaesemény bekövetkeztére szaggatott hangjelzés hívja fel a figyelmünket, valamint a ledek világításában is változást fogunk tapasztalni. Tulajdonképpen már a ledjelzések is kellő információval szolgálhatnak, de bővebb is rendelkezésre áll, ha nyomunk egy ENTER-t a bejelentkező DISPLAY képre, majd a sötéttel kiemelt módon megjelenő ALARMS menűpontra megismételjük az ENTER nyomást. Megjelenik pl egy ALARM A00 hibakód, alatta az esemény megnevezésével, miszerint is GENE- RAL ALARM, azaz általános riasztás keletkezett. A DISPLAY alján egy nyíl mutatja, hogy milyen irányba "lapozhatunk". A kijelölt irányhoz tartozó ( T3 vagy T4 ) billentyűt megnyomva, a tényleges hibaesemény megnevezéséhez jutunk. Például : ALARM A05, alatta pedig INPUT VOLTAGE OUT OF TOLERANCE, azaz az UPS betáp. hálózati feszültség RMS értéke a beállított tolerancián kívülre került. Az INPUT hálózati feszültség +/- 20%-os, RMS változási tartománnyal van megadva. A névleges érték 230V RMS. A szélsőértékek tehát : MAX = 276V RMS / MIN = 184V RMS. Amennyiben a feszültség RMS értéke ebből a sávból kilép, akkor hibajelzés születik. Egyidőben több hibaesemény is felléphet. Ez esetben a DISPLAY alján megjelenő nyíl szimbólum utal arra, hogy még lapozhatunk tovább.

3 UPS technika. Villamos hálózatok zavaranalízis vizsgálata. Termikus mérések. Mérésszolgáltatás. 3 Mi a teendő a riasztások érzékelésekor? Mindenek előtt is értékelni kell a hiba természetét. Nem minden hibaesemény kíván ugyanis beavatkozást. * Ha a HÁLÓZAT-tal függ össze, akkor valószínűleg nincs mit tennünk, meg kell várnunk, amíg a helyzet normalizálódik. Célszerű utána néznünk azonban annak, hogy valójában mi is történt? Nyomjunk egy ENTER-t a bejelentkező képre, megjelenik a főmenű, benne kijelölve az ALARMS menű, amibe ENTER-t nyomva lépjünk be és lapozzuk végig az ott megjelenített eseményeket. Esetleg irjuk ki a magunk számára, ha nem tudjuk azonnal értelmezni és megitélni, hogy kell-e bármi többet tennünk még? Ha tudott módon hálózatkimaradás lépett fel, akkor : a DISPLAY-én kísérjük figyelemmel a kialakult akkumulátoros üzem várható időtartamát, ami meghatározza a további szükséges lépéseink időzítését. Ezt hogyan tehetjük? A bejelentkező képre nyomjunk egy ENTER-t, hogy a főmenűbe jussunk. A T4 nyíl segítségével jelöljük ki a MEASUREMENTS menűpontot, majd nyomjunk rá egy ENTER-t. Itt a nyílak segítségével lapozzunk a menűn belül, amíg a BATTERY MEASUREMENTS szekcióhoz nem érünk, aminek a második lapján találunk egy BACKUP TIME XXX MIN adatot, ahol az XXX az akkumulátoros üzemből még hátralévő kb.-i időtartamot adja meg percben. * Általában az egyéb hibák esetében, vagy, amennyiben bizonytalanok lennénk, tegyünk hibabejelentést. Irjuk fel a DISPLAY-én megjelenített információt és minden egyéb tudható körülmény megadásával keressük a szervízszolgálatot. A REMOTE DISPLAY mindig a bejelentkező képet mutatja. Hiba esetén nekünk kell az ALARMS menűbe lépnünk ahhoz, hogy megtudhassuk, mi váltotta ki a jelzést? Hasonlóan az akkumulátoros üzem várható hosszát is meg kell keresnünk a MEASUREMENTS menűn belül. Az UPS saját DISPLAY-je mindezeket automatikusan jeleníti meg. Talán ez a megoldás jobb.

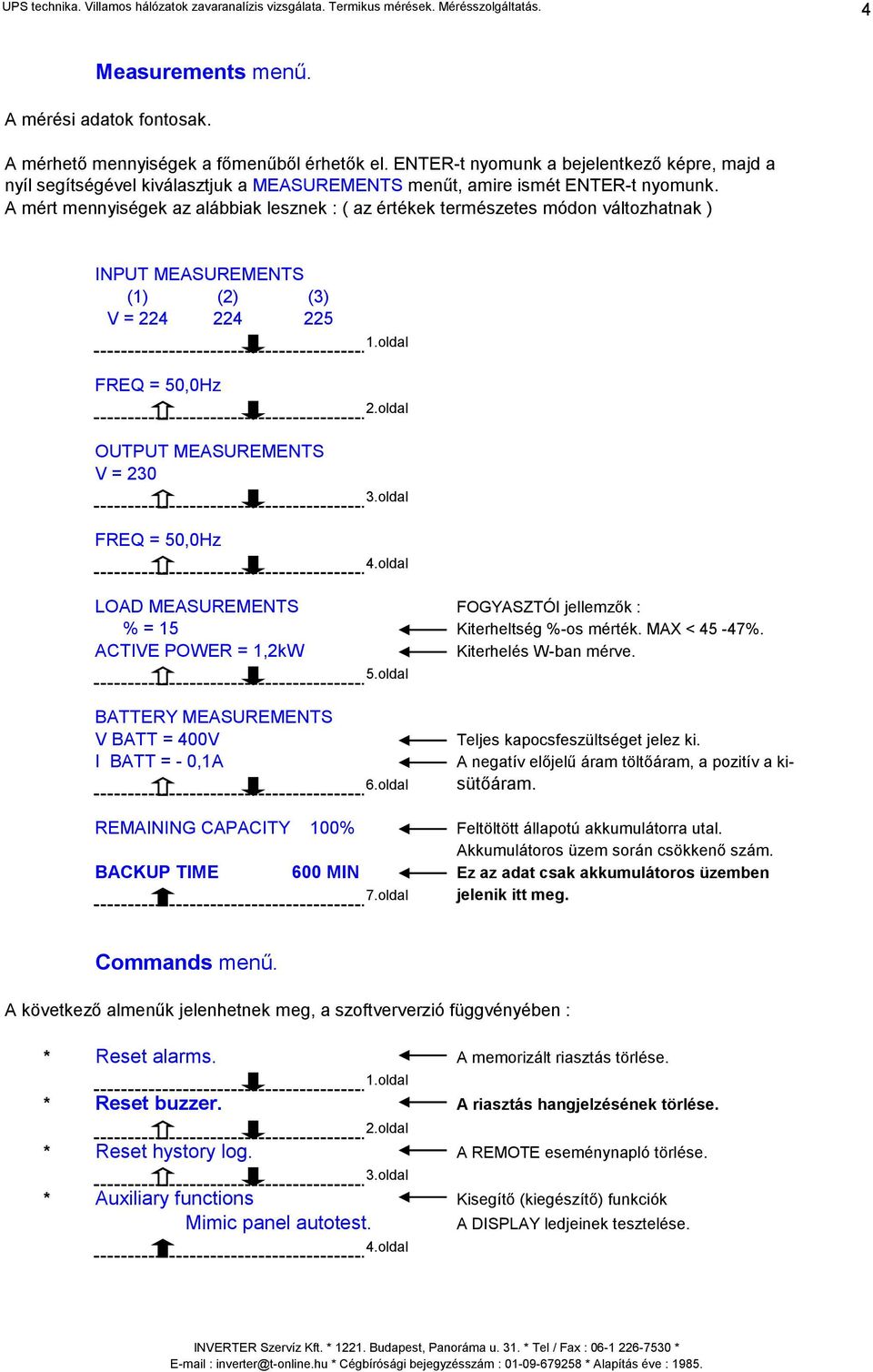

4 UPS technika. Villamos hálózatok zavaranalízis vizsgálata. Termikus mérések. Mérésszolgáltatás. 4 Measurements menű. A mérési adatok fontosak. A mérhető mennyiségek a főmenűből érhetők el. ENTER-t nyomunk a bejelentkező képre, majd a nyíl segítségével kiválasztjuk a MEASUREMENTS menűt, amire ismét ENTER-t nyomunk. A mért mennyiségek az alábbiak lesznek : ( az értékek természetes módon változhatnak ) INPUT MEASUREMENTS (1) (2) (3) V = FREQ = 50,0Hz OUTPUT MEASUREMENTS V = 230 FREQ = 50,0Hz 1.oldal 2.oldal 3.oldal 4.oldal LOAD MEASUREMENTS FOGYASZTÓI jellemzők : % = 15 Kiterheltség %-os mérték. MAX < 45-47%. ACTIVE POWER = 1,2kW Kiterhelés W-ban mérve. 5.oldal BATTERY MEASUREMENTS V BATT = 400V I BATT = - 0,1A 6.oldal Teljes kapocsfeszültséget jelez ki. A negatív előjelű áram töltőáram, a pozitív a kisütőáram. REMAINING CAPACITY 100% Feltöltött állapotú akkumulátorra utal. Akkumulátoros üzem során csökkenő szám. BACKUP TIME 600 MIN Ez az adat csak akkumulátoros üzemben 7.oldal jelenik itt meg. Commands menű. A következő almenűk jelenhetnek meg, a szoftververzió függvényében : * Reset alarms. A memorizált riasztás törlése. 1.oldal * Reset buzzer. A riasztás hangjelzésének törlése. 2.oldal * Reset hystory log. A REMOTE eseménynapló törlése. 3.oldal * Auxiliary functions Kisegítő (kiegészítő) funkciók Mimic panel autotest. A DISPLAY ledjeinek tesztelése. 4.oldal

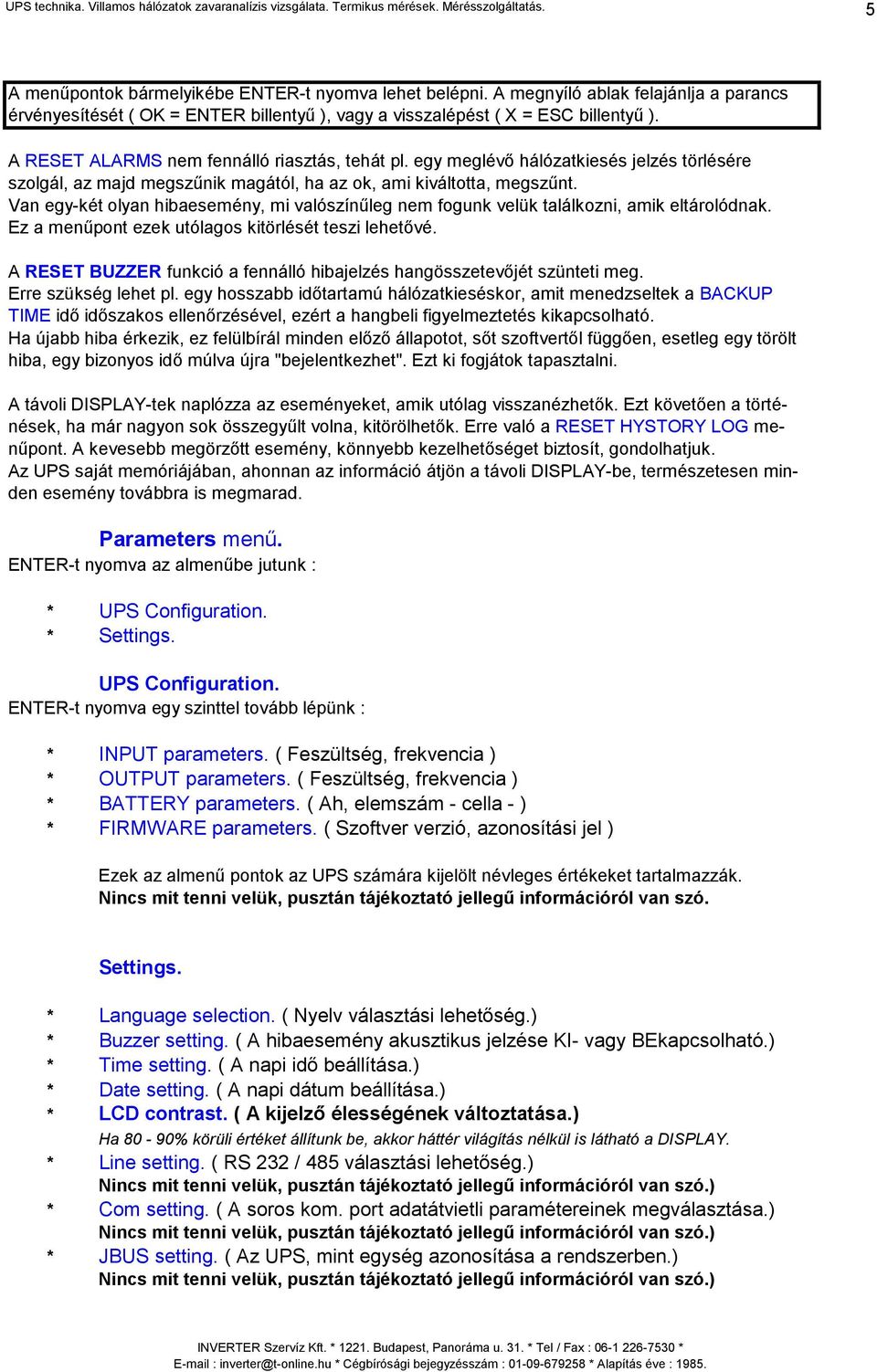

5 UPS technika. Villamos hálózatok zavaranalízis vizsgálata. Termikus mérések. Mérésszolgáltatás. 5 A menűpontok bármelyikébe ENTER-t nyomva lehet belépni. A megnyíló ablak felajánlja a parancs érvényesítését ( OK = ENTER billentyű ), vagy a visszalépést ( X = ESC billentyű ). A RESET ALARMS nem fennálló riasztás, tehát pl. egy meglévő hálózatkiesés jelzés törlésére szolgál, az majd megszűnik magától, ha az ok, ami kiváltotta, megszűnt. Van egy-két olyan hibaesemény, mi valószínűleg nem fogunk velük találkozni, amik eltárolódnak. Ez a menűpont ezek utólagos kitörlését teszi lehetővé. A RESET BUZZER funkció a fennálló hibajelzés hangösszetevőjét szünteti meg. Erre szükség lehet pl. egy hosszabb időtartamú hálózatkieséskor, amit menedzseltek a BACKUP TIME idő időszakos ellenőrzésével, ezért a hangbeli figyelmeztetés kikapcsolható. Ha újabb hiba érkezik, ez felülbírál minden előző állapotot, sőt szoftvertől függően, esetleg egy törölt hiba, egy bizonyos idő múlva újra "bejelentkezhet". Ezt ki fogjátok tapasztalni. A távoli DISPLAY-tek naplózza az eseményeket, amik utólag visszanézhetők. Ezt követően a történések, ha már nagyon sok összegyűlt volna, kitörölhetők. Erre való a RESET HYSTORY LOG menűpont. A kevesebb megörzőtt esemény, könnyebb kezelhetőséget biztosít, gondolhatjuk. Az UPS saját memóriájában, ahonnan az információ átjön a távoli DISPLAY-be, természetesen minden esemény továbbra is megmarad. Parameters menű. ENTER-t nyomva az almenűbe jutunk : * UPS Configuration. * Settings. UPS Configuration. ENTER-t nyomva egy szinttel tovább lépünk : * INPUT parameters. ( Feszültség, frekvencia ) * OUTPUT parameters. ( Feszültség, frekvencia ) * BATTERY parameters. ( Ah, elemszám - cella - ) * FIRMWARE parameters. ( Szoftver verzió, azonosítási jel ) Ezek az almenű pontok az UPS számára kijelölt névleges értékeket tartalmazzák. Nincs mit tenni velük, pusztán tájékoztató jellegű információról van szó. Settings. * Language selection. ( Nyelv választási lehetőség.) * Buzzer setting. ( A hibaesemény akusztikus jelzése KI- vagy BEkapcsolható.) * Time setting. ( A napi idő beállítása.) * Date setting. ( A napi dátum beállítása.) * LCD contrast. ( A kijelző élességének változtatása.) Ha 80-90% körüli értéket állítunk be, akkor háttér világítás nélkül is látható a DISPLAY. * Line setting. ( RS 232 / 485 választási lehetőség.) Nincs mit tenni velük, pusztán tájékoztató jellegű információról van szó.) * Com setting. ( A soros kom. port adatátvietli paramétereinek megválasztása.) Nincs mit tenni velük, pusztán tájékoztató jellegű információról van szó.) * JBUS setting. ( Az UPS, mint egység azonosítása a rendszerben.) Nincs mit tenni velük, pusztán tájékoztató jellegű információról van szó.)

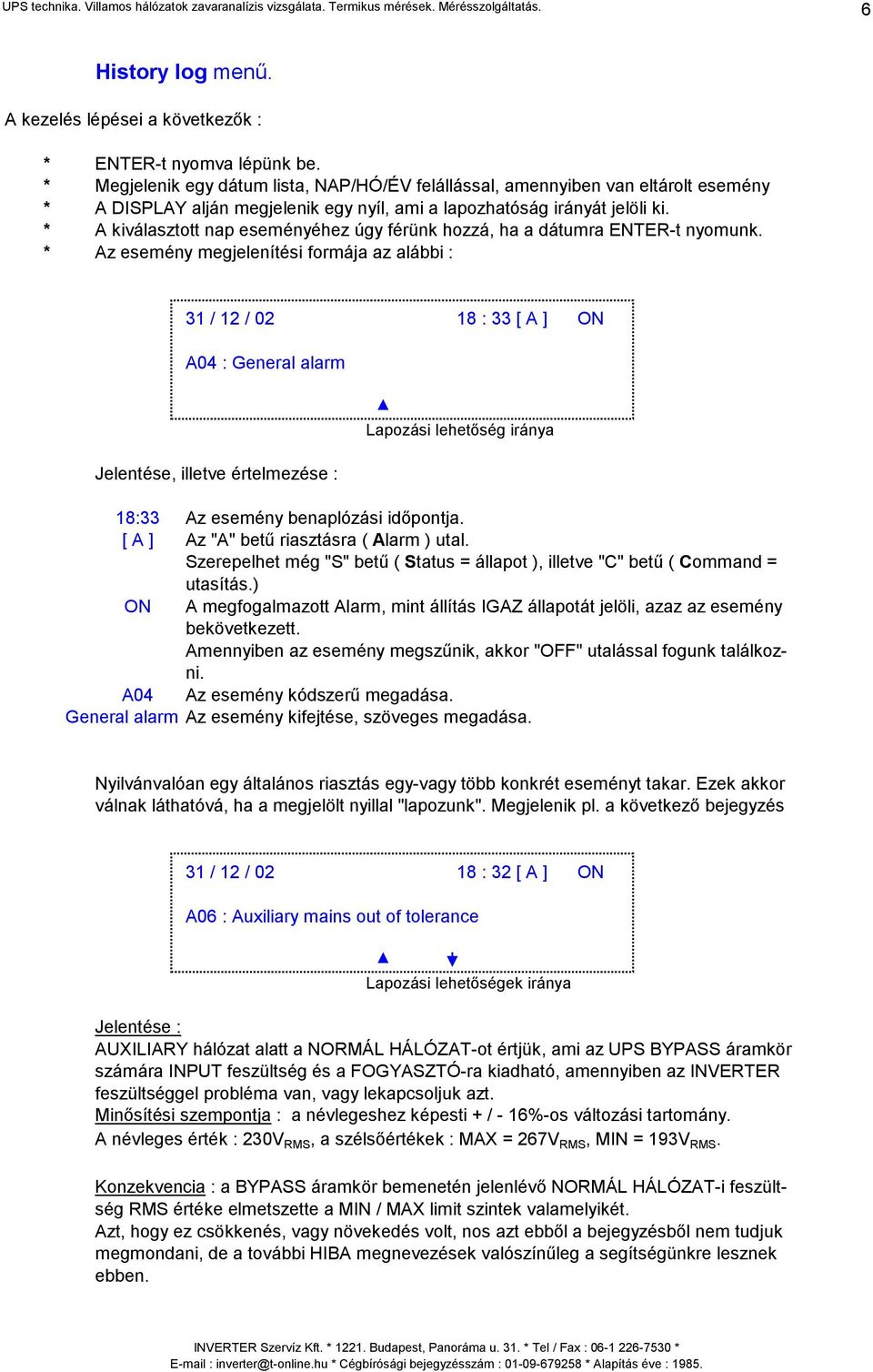

6 UPS technika. Villamos hálózatok zavaranalízis vizsgálata. Termikus mérések. Mérésszolgáltatás. 6 History log menű. A kezelés lépései a következők : * ENTER-t nyomva lépünk be. * Megjelenik egy dátum lista, NAP/HÓ/ÉV felállással, amennyiben van eltárolt esemény * A DISPLAY alján megjelenik egy nyíl, ami a lapozhatóság irányát jelöli ki. * A kiválasztott nap eseményéhez úgy férünk hozzá, ha a dátumra ENTER-t nyomunk. * Az esemény megjelenítési formája az alábbi : 31 / 12 / : 33 [ A ] ON A04 : General alarm Jelentése, illetve értelmezése : Lapozási lehetőség iránya 18:33 Az esemény benaplózási időpontja. [ A ] Az "A" betű riasztásra ( Alarm ) utal. Szerepelhet még "S" betű ( Status = állapot ), illetve "C" betű ( Command = utasítás.) ON A megfogalmazott Alarm, mint állítás IGAZ állapotát jelöli, azaz az esemény bekövetkezett. Amennyiben az esemény megszűnik, akkor "OFF" utalással fogunk találkozni. A04 Az esemény kódszerű megadása. General alarm Az esemény kifejtése, szöveges megadása. Nyilvánvalóan egy általános riasztás egy-vagy több konkrét eseményt takar. Ezek akkor válnak láthatóvá, ha a megjelölt nyillal "lapozunk". Megjelenik pl. a következő bejegyzés 31 / 12 / : 32 [ A ] ON A06 : Auxiliary mains out of tolerance Lapozási lehetőségek iránya Jelentése : AUXILIARY hálózat alatt a NORMÁL HÁLÓZAT-ot értjük, ami az UPS BYPASS áramkör számára INPUT feszültség és a FOGYASZTÓ-ra kiadható, amennyiben az INVERTER feszültséggel probléma van, vagy lekapcsoljuk azt. Minősítési szempontja : a névlegeshez képesti + / - 16%-os változási tartomány. A névleges érték : 230V RMS, a szélsőértékek : MAX = 267V RMS, MIN = 193V RMS. Konzekvencia : a BYPASS áramkör bemenetén jelenlévő NORMÁL HÁLÓZAT-i feszültség RMS értéke elmetszette a MIN / MAX limit szintek valamelyikét. Azt, hogy ez csökkenés, vagy növekedés volt, nos azt ebből a bejegyzésből nem tudjuk megmondani, de a további HIBA megnevezések valószínűleg a segítségünkre lesznek ebben.
