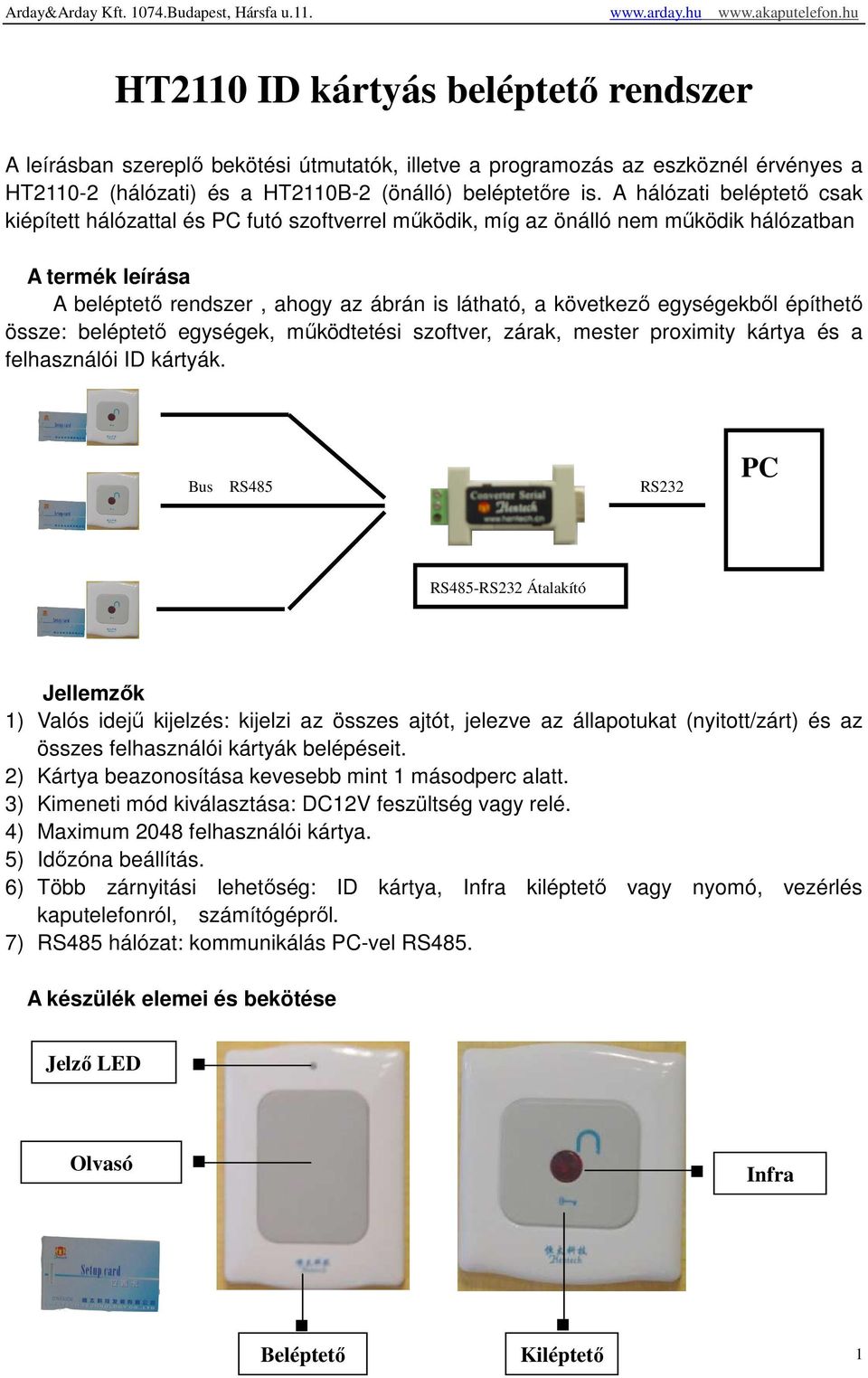

1 HT2110 ID kártyás beléptetı rendszer A leírásban szereplı bekötési útmutatók, illetve a programozás az eszköznél érvényes a HT (hálózati) és a HT2110B-2 (önálló) beléptetıre is. A hálózati beléptetı csak kiépített hálózattal és PC futó szoftverrel mőködik, míg az önálló nem mőködik hálózatban A termék leírása A beléptetı rendszer, ahogy az ábrán is látható, a következı egységekbıl építhetı össze: beléptetı egységek, mőködtetési szoftver, zárak, mester proximity kártya és a felhasználói ID kártyák. Bus RS485 RS232 PC RS485-RS232 Átalakító Jellemzık 1) Valós idejő kijelzés: kijelzi az összes ajtót, jelezve az állapotukat (nyitott/zárt) és az összes felhasználói kártyák belépéseit. 2) Kártya beazonosítása kevesebb mint 1 másodperc alatt. 3) Kimeneti mód kiválasztása: DC12V feszültség vagy relé. 4) Maximum 2048 felhasználói kártya. 5) Idızóna beállítás. 6) Több zárnyitási lehetıség: ID kártya, Infra kiléptetı vagy nyomó, vezérlés kaputelefonról, számítógéprıl. 7) RS485 hálózat: kommunikálás PC-vel RS485. A készülék elemei és bekötése Jelzı LED Olvasó Infra Beléptetı Kiléptetı 1

2 1) Bekötési pontok +12V 12VDC pozitív táp GND 12VDC negatív táp A RS485 hálózat A pont B RS485 hálózat B pont Lock+ kimenet 12VDC pozitív Lock- kimenet 12VDC negatív L+ Vezérlés kaputelefonról: 5V ~ 15V pozitív feszültség L- Vezérlés kaputelefonról negatív 2) JP8 8-catlakozó 3) A két egység (kártyás beléptetı, infrás vagy nyomós kiléptetı) összekötése. 4) Kimeneti mód kiválasztása A kimeneti módot a JUMP1, JUMP2 és JUMP3 segítségével lehet meghatározni úgy hogy, egy jumper segítségével rövidre kell zárni a kívánt tüskéket. - A JUMP3-nál a jumper mindig a B-C tüskéken legyen - A JUMP1 és JUMP2 rövidzárjaival kiválasztható (a jumperek ugyanabban a helyzetben: AB vagy BC), hogy a kimenet (Lock+ és Lock-) relés vagy DC12V legyen. 1. A jumper az A-B helyzetben: a kimenet 12V DC-n van, nyitáskor 0V 2. A jumper az B-C helyzetben: a kimenet relés üzemmódban van, az érintkezı nyugvó helyzetben (normál zárt), nyitáskor szakít 2

3 Mőveletek 1. Bekapcsolás Feszültség alá helyezés után, a készülék teszteli önmagát. Ha minden rendben van, hosszú sípolással jelzi ezt, ha nem a LED folyamatosan villogni fog. 2. Alaphelyzetbe való állítás Ez a mővelet visszaállítja a készülék adatait a gyári értékekre. Figyeljünk oda, mert a készülék elveszti az összes átírt adatot. A gyári értékek a következık: Azonosítási cím 0 Mesterkártya Nem Felhasználói kártya Nem Nyitott értékmezı 0 Idızóna Nem A. Nyomjuk meg a nyákon található nyomót, rövid sípolás kíséri a mőveletet B. Tartsuk nyomva addig amíg 2 rövid sípolást nem hallunk. Ez azt jelenti, hogy a gyári értékekre való visszaállítás sikeres volt. Ha 3 rövid sípolást hallunk a mővelet nem sikerült. 3. Mesterkártya konfigurálása (csak egy mesterkártya egy beléptetınek) A. Nyomjuk meg a nyákon található nyomót, rövid sípolás kíséri a mőveletet és B. A LED zöldre vált. Közelítsünk egy ID kártyát az olvasóhoz (rövid sípolás). C. 1 másodperc után,hosszú sípolás jelzi, hogy a mesterkártyát sikeresen létrehoztuk. Három rövid sípolás a kártya létrehozásának sikertelenségét jelzi. 4. Felhasználói kártya konfigurálása és törlése Ezt a mőveletet kétféleképpen csinálhatjuk. 1) Szoftveresen (lásd a szoftver kézikönyvét) 2) Mesterkártyával Mesterkártyával a mőveletek sorrendje a következı: A. Közelítsük a mesterkártyát az olvasó elé. A készülék rövidet sípol. B. Közelítsük még egyszer a mesterkártyát az olvasó elé. A készülék hosszút sípol és a LED zöldre vált. C. Ha felhasználói kártyát szeretnénk létrehozni, közelítsünk egy új kártyát az olvasóhoz (a kártya korábban nem volt felhasználói kártya). Két rövid sípszó jelzi, hogy a kártya sikeresen iktatva volt. D. Ha további kártyákat kívánunk iktatni, ismételjük meg a C pontban leírtakat. E. Ha törölni szeretnénk egy felhasználói kártyát közelítsük az olvasóhoz a törölni kívánt kártyát ( a kártya korábban eltárolt felhasználói kártya volt). Rövid sípolás nyugtázza, majd újabb 3 sípszó jelzi a kártya sikeres törlését. F. Ha további kártyákat szeretnénk törölni, ismételjük meg az E pontban leírtakat G. Ha ki akarunk lépni ebbıl a mőveletbıl, várjunk 6 másodpercet, vagy a mesterkártya ismételt leolvasásával megtörténik a kilépés. Ezt rövid sípszóval nyugtázza. Megjegyzés: ha a mesterkártya elvesztıdik, konfiguráljunk ismét egy új mesterkártyát. Ilyenkor a régi mesterkártya automatikusan törlıdik. 3

4 5. Az összes felhasználói kártya törlése Olvastassuk be a mesterkártyát ötször egymás után. Rövid sípszó jelzi az összes felhasználói kártya sikeres törlését. 6. Kimeneti mód beállítása Két különbözı kimeneti lehetıség áll rendelkezésre: 1) Kimenet táppal 2) Kimenet táp nélkül A. Olvastassuk be a mesterkártyát kétszer egymás után, a készülék hosszút sípol és a LED zölden világít. B. Nyomjuk meg a nyákon a nyomót addig, amíg a zöld LED világít. C. Olvastassuk be a mesterkártyát ismét. Hosszú sípolás jelzi, hogy a kimeneti módot megváltoztattuk sikeresen. D. Ha korábban a kimeneti mód tápos volt, a változtatás után táp nélküli lesz, ami azt jelenti, hogy csak a zárnyitás idején aktiválja a kimenetet, illetve ha táp nélküli volt most aktívvá válik. 7. Késleltetési idı beállítása Ezt a mőveletet kétféleképpen csinálhatjuk. 1) Szoftveresen (lásd a szoftver kézikönyvét) 2) Mesterkártyával A. Olvastassuk be a mesterkártyát háromszor egymás után. A LED zölden világít. B. Mielıtt a zöld jelzés pirosra vált, nyomjuk meg a nyákon található nyomót N szer. Minden nyomást rövid sípoló hang kíséri. Az N a késleltetési idı lesz másodpercben kifejezve. C. Olvastassuk be a mesterkártyát ismét. Hosszú sípolás jelzi, hogy a késleltetést megváltoztattuk sikeresen. Hat rövid sípoló hang jelzi ha a késleltetés megváltoztatása sikertelen volt. 8. Új beléptetı címzése (Hálózat esetén) Ezt a mőveletet akkor használjuk, ha több beléptetı egység hálózatba van kötve. A PC szoftver ennek a címnek segítségével azonosítja a megfelelı egységet A. Tápláljuk meg a beléptetı egységeket. Csatlakoztassuk a számítógéphez az egységeket (RS-485). B. Állítsuk vissza eredeti állapotba az egységeket. C. Válasszuk ki a címezni kívánt egységet. Érintsünk egy kártyát (iktatott vagy nem) az olvasóhoz. Az egység 1 vagy 2 sípolással jelez. D. Határozzuk meg a szoftveren az új hozzáadni kívánt ajtót, az alábbiak szerint: Új ajtó hozzáadás Hozzáadott új ajtó 4

5 E. Kattintsunk kétszer az új ajtó hozzáadás, majd nyissuk meg a Device setting (eszköz kiválasztása) ablakot, ahogy a következı ábra mutatja: Ment Módosít PC COM port száma Cím: 0 Kapcsolat állapota F. Kattintsunk a Módosít ikonra a Device Setting ablakban,töltsük ki az ajtó címét 0 -ra a Device address mezıben (az új ajtó címe 0 ). G. Töltsük ki a PC kommunikációs port számát a COM No mezıben. H. Kattintsunk a mentés ikonra. I. Ha a mővelet sikeres volt Successful üzenet jelenik meg a Connection Status mezıben és kezdhetjük egy új beléptetı címzését. Ha a mővelet sikertelen volt az Unsuccessful üzenet jelenik meg. J. Írjunk a Device address mezıbe egy új címet. Ez az új cím nem lehet azonos egyetlen létezı címmel sem. Az új cím: 1 A cím megváltozott Kapcsolat állapota K. Kattintsunk a mentés ikonra. L. Ha a mővelet sikeres volt Successful üzenet jelenik meg a Connection Status mezıben és az ajtó új címet kap, ha a mővelet sikertelen volt az Unsuccessful üzenet jelenik meg. Technikai jellemzık Bemeneti feszültség 12VDC Felvett áram: 150mA Kimeneti feszültség: 12VDC Max kimeneti áram: 800 ma ID kártya: TK4100 vagy EM4001 Mőködési hıtartomány: -15 C~ +70 C Párataralom: 10% 90% 5
