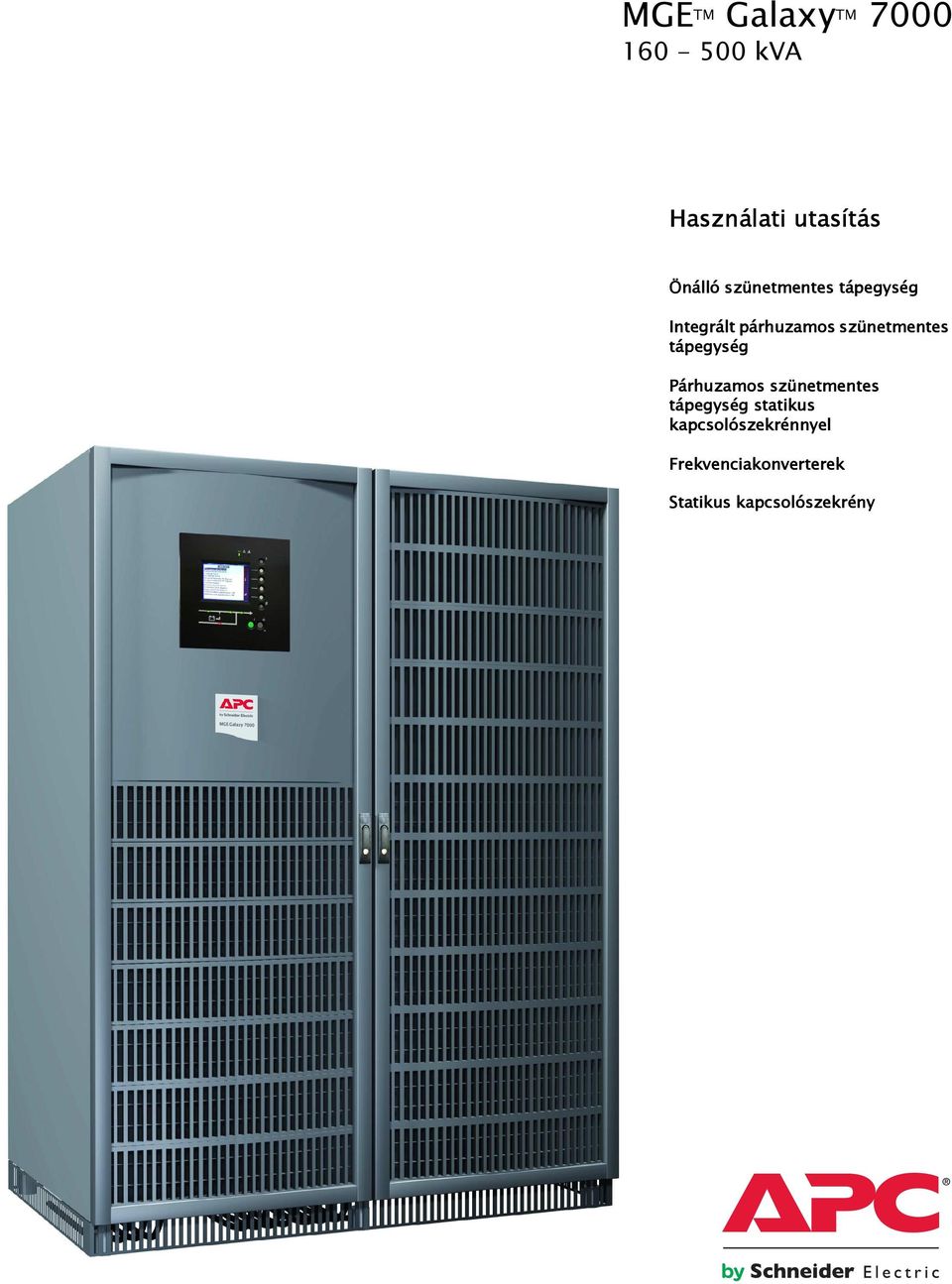

1 MGE TM Galaxy TM kva Használati utasítás Önálló szünetmentes tápegység ntegrált párhuzamos szünetmentes tápegység Párhuzamos szünetmentes tápegység statikus kapcsolószekrénnyel Frekvenciakonverterek Statikus kapcsolószekrény

2 Bevezetés Köszönjük, hogy az APC by Schneider Electric termékét választotta elektromos berendezéseinek védelmére. Az MGE Galaxy 7000 sorozatot különleges odafigyeléssel tervezték. Kérjük olvassa el a kézikönyvet, hogy a legtöbbet hozhassa ki a Szünetmentes tápegység (UPS) készülék tulajdonságaiból. Az APC by Schneider Electric odafigyel a termékei környezetre gyakorolt hatására. Az intézkedések, melyek az MGE Galaxy 7000 berendezést környezetvédelmi referenciává tették, a következőek: ökodizájn megközelítés a termék fejlesztésekor, a váltakozó áramú betáplálásba visszavezetett harmonikus zavar kiszűrése, a gyártás SO tanúsítvánnyal rendelkező gyárban történik, az MGE Galaxy 7000 újrahasznosítása élettartamának lejárta után. Hogy megismerhesse az APC by Schneider Electric termékeinek teljes skáláját és az MGE Galaxy 7000 termékkel kapcsolatos lehetőségeket, látogassa meg weboldalunkat: vagy vegye fel a kapcsolatot helyi képviselőinkkel. APC by Schneider Electric. Az MGE Galaxy 7000 sorozat termékei szabadalmi oltalom alatt állnak. Olyan eredeti technológiával rendelkeznek, melyekkel az APC by Schneider Electric versenytársainak termékei nem rendelkeznek. Figyelembe véve a folyton fejlődő szabványokat és technológiákat, a berendezéseket gyártó előzetes tájékoztatás nélkül módosíthatja. Technikai jellemzők és dimenziók jelzései nem hivatalosak hacsak az APC by Schneider Electric ezt nem erősítette meg. Ez a dokumentum csak a Schneider Electric vagy társvállalatainak írásos beleegyezésével másolható. Az engedélyezett másolatokat meg kell jelölni! MGE Galaxy számú felhasználói kézikönyv EN/AF - Page 2

3 Előszó Piktogramok Dokumentum Figyelem, ezek az instrukciók szükségesek Hangjel nformáció, tanács, segítség. LED kikapcsolva Vizuálisjelzés LED villog ntézkedés LED bekapcsolva EN/AF - Page 3

4 Biztonság Biztonsági szabályok Személyi biztonság A szünetmentes áramforrás kizárólag korlátozott hozzáférésű, az EC szabványnak megfelelő helyiségben telepíthető. Csak képesített szakember léphet be a korlátozott hozzáférésű helyiségbe. A szünetmentes tápegység belső áramforrással (akkumulátor) rendelkezik. Így a csatlakozók akkor is feszültség alatt lehetnek, ha a szünetmentes tápegység nincs csatlakoztatva a váltakozó áramú áramforrásához. A szünetmentes tápegységben veszélyes feszültségszintek vannak jelen. Kizárólag képesített szakember nyithatja fel. A szünetmentes tápegységet megfelelően földelni kell. A szünetmentes tápegységhez mellékelt akkumulátor kis mennyiségű mérgező anyagot tartalmaz. Figyelem, az akkumulátor cseréje másik, nem megfelelő típusú akkumulátorra robbanást okozhat. A balesetek elkerülése végett tanulmányozza az alább található instrukciókat. Soha ne üzemeltesse a szünetmentes tápegységet, ha a környezeti hőmérséklet és a relatív páratartalom magasabb a dokumentációban előírtnál. Soha ne égesse el az akkumulátort, mert ez robbanásveszélyes. Ne próbálja meg felnyitni az akkumulátort (a benne található elektrolit veszélyes a szemnek és a bőrnek). Az akkumulátor hulladékba helyezésekor tartsa be az összes vonatkozó rendeleteket. Figyelem, várjon öt percet a szünetmentes tápegység felnyitása előtt, hogy a kondenzátoroknak legyen idejük kisülni. Figyelem, erős szivárgó áram: először mindig a földelőkábelt kell csatlakoztatni és azt kell utoljára leválasztani. A termék kizárólag éghetetlen felszínre (például betonra) telepíthető. Figyelmeztetés: az akkumulátorcserét csak képesített szakember végezheti. zolálja a szünetmentes tápegységet, mielőtt a főáramkörökön dolgozik. A szünetmentes tápegység csak ellenőrzött környezetben használható. Termékbiztonság Különleges óvintézkedések A betápláló áramkör védelmi megszakítóját/szakaszoló kapcsolóját könnyen hozzáférhető helyre kell telepíteni. Soha ne telepítsen szünetmentes tápegységet folyékony anyag közelébe és túl nedves környezetbe. Ügyeljen arra, hogy a szünetmentes tápegység belsejébe ne kerüljön folyadék vagy idegen anyag. Soha ne fedje le a szünetmentes tápegység szellőzőrácsát. Soha ne tegye ki a szünetmentes tápegységet közvetlen napfénynek vagy hőforrásnak. Akkumulátorcellák cseréjekor ugyanazt a típust és darabszámot használja. Az útmutatóban található, szünetmentes tápegységre vonatkozó bekötési utasításokat a leírt sorrendben kell végrehajtani. Ellenőrizze, hogy a teljesítményadat-táblán található értékek megfelelnek-e a helyi hálózati rendszer, valamint a szünetmentes áramforráshoz csatlakoztatott berendezések tényleges áramfogyasztási értékeinek. Amennyiben a szünetmentes tápegységet az üzembe helyezés előtt tárolni kell, azt csak száraz helyen tegye. A megengedett tárolási hőmérséklettartomány -25 C és +45 C között található. Azt ajánljuk, hogy havonta legalább egyszer helyezze 24 óráig áram alá a szünetmentes tápegységet, ha hosszú ideig nem használja. lyenkor az akkumulátor töltődik, és nem keletkezik visszafordíthatatlan kár a berendezésben. A szünetmentes tápegységet normál klíma- és környezeti viszonyok közti használatra tervezték, beleértve a tengerszint feletti magasságot, működési környezeti hőmérsékletet, relatív páratartalmat, szállítási és tárolási feltételeket. A szünetmentes tápegység megadott határértéken belül használata garantálja a berendezés működését, de befolyásolhatja bizonyos alkatrészek, különösen az akkumulátor és élettartamát. A szünetmentes tápegység maximális tárolási ideje limitált, mivel az integrált akkumulátort időről-időre fel kell tölteni. Szokatlan feltételek esetén speciális kialakításra vagy biztonsági intézkedésekre kerülhet sor: - káros füst, por, szemcsés por, - nedvesség, pára, sós levegő, rossz időjárás vagy csöpögés, - robbanásveszélyes por és gáz keveréke, - rendkívül nagy hőmérsékletváltozások, - rossz szellőzés, - konduktív vagy sugárzó hő egyéb hőforrásokból, - savat vagy egyéb szennyeződéseket tartalmazó hűtővíz, mely vízkövet okozhat, iszap, az átalakító víznek kitett részek elektrolízise vagy korróziója, - erős elektromágneses mezők, - a természetes környezetben előforduló radioaktív sugárzásnál magasabb értékek, - gombák, rovarok, kártevők stb., - akkumulátorral működtetett körülmények. A szünetmentes tápegységet mindig az alábbiaknak megfelelően kell telepíteni: EC szabványkövetelmények: termikus hatások elleni védelem. EC szabvány: áramütés elleni védelem. NFC szabvány (Franciaországban). EC szabványkövetelmények EN/AF - Page 4

5 Környezet Az APC by Schneider Electric kidolgozott egy környezetvédelmi politikát. A termékek fejlesztésében az ökodizájn megközelítés játszott kiemelkedő szerepet. Anyagok A termék nem tartalmaz fluor-klór-szénhidrogéneket, részlegesen halogénezett klórozott-fluorozott szénhidrogéneket vagy azbesztet. Csomagolás A hulladékfeldolgozás és az újrahasznosítás elősegítése érdekében válogassa külön a különböző csomagolóanyagokat. A csomagoláshoz használt karton 30%-ban újrafelhasznált kartonpapírt tartalmaz. A zsákok és zacskók polietilénből készültek. A csomagolóanyagok újrahasznosíthatóak és a megfelelő azonosító jeleket viselik. Anyagok Rövidítés Szám a szimbólumokban Polietilén-tereftalát PET 01 Nagy fajsúlyú polietilén HDPE 02 Polivinil-klorid PVC 03 Kis sűrűségű polietilén LDPE 04 Polipropilén PP 05 Polisztirén PS 06 Kövesse a csomagolóanyagok hulladékba helyezésével kapcsolatos a helyi szabályozást. Élettartam vége Az APC by Schneider Electric a termékekkel, azok élettartamának lejárta után, a helyi szabályozásnak megfelelően jár el. Az APC by Schneider Electric együttműködik olyan vállalatokkal, melyek a vállalat termékekeit, az élettartamuk lejárta után, összegyűjtik és megsemmisítik. Termék A termék újrahasznosítható anyagokból készült. A termékek szétszerelésének és megsemmisítésének a helyi hulladékszabályozásoknak megfelelően kell megtörténnie. Élettartamának lejárta után a terméket elektromos és elektronikus hulladékot feldolgozó központba kell szállítani. A belső tápkábeleket el kell vágni, hogy a termék használhatatlanná váljon. Akkumulátor A termék ólomsavas akkumulátorokat tartalmaz, melyeket az akkumulátorokra vonatkozó helyi rendelkezéseknek megfelelően kell feldolgozni. A rendelkezésekkel összhangban és a helyes hulladékelhelyezés érdekében az akkumulátort esetleg el kell távolítani. Az akkumulátorok anyagbiztonsági adatlapjai (MSDS) elérhetőek az APC by Schneider Electric weboldalán*. (*) További információért vagy, hogy kapcsolatba léphessen a Környezetvédelmi menedzserrel, használja a environment.apc.com weboldalon található Environmental Request (Környezetvédelmi kérelem) űrlapot EN/AF - Page 5

6 EN/AF - Page 6

7 Tartalom 1. Művelet 1.1 Szünetmentes tápegység kezdeti indítása...9 Önálló, vagy párhuzamos üzemre alkalmas berendezés önállóan...9 Szünetmentes tápegység beállítása frekvenciakonverterként...10 Párhuzamos szünetmentes tápegységek integrált párhuzamos szünetmentes tápegységek külső áthidaló szekrény nélkül integrált párhuzamos szünetmentes tápegységek külső áthidaló szekrénnyel...13 Szünetmentes tápegység beállítása párhuzamos frekvenciakonverterként...16 Párhuzamos szünetmentes tápegység statikus kapcsolószekrénnyel...17 Párhuzamos szünetmentes tápegységek statikus kapcsolószekrénnyel és statikus kapcsoló karbantartó szekrénnyel A szünetmentes tápegység vagy a statikus kapcsolószekrény konfigurálása...21 Ember-gép interfész...21 Piktogramok...21 Menü felépítése...22 A kijelző nyelvének megváltoztatása...23 Elérhető nyelvek...23 A megjelenített nyelv kiválasztása...23 Dátum és idő beállítása...24 Potenciál független érintkezők beállítása...24 Hozzáférés a paraméterekhez...24 Elérhető parancsok és állapotok...26 Érintkező beállítása...27 További elérhető beállítások A szünetmentes tápegység személyre szabása...28 Hozzáférés a testreszabási paraméterekhez...28 További elérhető testreszabási parancsok Karbantartás 2.1 Telepítés leválasztása...30 Önálló, vagy párhuzamos üzemre alkalmas berendezés önállóan...30 Párhuzamos szünetmentes tápegységek...31 integrált párhuzamos szünetmentes tápegységek külső áthidaló szekrény nélkül...31 integrált párhuzamos szünetmentes tápegységek külső áthidaló szekrénnyel...33 Szünetmentes tápegység beállítása frekvenciakonverterként...34 Párhuzamos szünetmentes tápegység statikus kapcsolószekrénnyel...35 Párhuzamos szünetmentes tápegységek statikus kapcsolószekrénnyel és statikus kapcsoló karbantartó szekrénnyel Szünetmentes tápegység visszaállítása normál bemenetre...37 Önálló, vagy párhuzamos üzemre alkalmas berendezés önállóan...37 Szünetmentes tápegység beállítása frekvenciakonverterként...38 Párhuzamos szünetmentes tápegységek...39 integrált párhuzamos szünetmentes tápegységek külső áthidaló szekrény nélkül...39 integrált párhuzamos szünetmentes tápegységek külső áthidaló szekrénnyel...41 Szünetmentes tápegység beállítása frekvenciakonverterként...44 Párhuzamos szünetmentes tápegység statikus kapcsolószekrénnyel...44 Párhuzamos szünetmentes tápegység statikus kapcsolószekrénnyel és karbantartó szekrénnyel EN/AF - Page 7

8 Contents 2.3 Hibák azonosítása Általános állapotjelző LED-ek Folyamatábra Életciklus megfigyelés (LCM) Leírás Riasztás részletei Életciklus megfigyelési funkció letiltása Képzési központok Függelékek 3.1 Elérhető opciók P 32 védettség opció Visszatáplálás védelem opció Külső szinkronizálási modul opció Kommunikációs opciók Az MGE Galaxy 7000 szünetmentes tápegység általános jellemzői Akkumulátor jellemzői Szószedet EN/AF - Page 8

9 1. Üzemeltetés 1.1 Szünetmentes tápegység első indítása Önálló, vagy párhuzamos üzemre alkalmas berendezés önállóan A táp- és vezérlőkábelek csatlakoztatását szakembernek kell végeznie és ellenőriznie. A normál és az áthidaló vezetéken levő betápláló áramkör-megszakítóknak nyitva kell lenniük. A szünetmentes tápegységet ki kell kapcsolni. lyenkor nincs táplálva a terhelés. A szekrény ajtajait nyitva kell tartani. A szekvencia indítása előtt a kapcsolóknak az alábbi állásban kell lenniük: Szünetmentestápegység-szekrény Szünetmentestápegység-szekrény Akkumulátorszekrény Bypass 1 A normál és a bypass vezetéken levő betápláló áramkör-megszakítókat zárni kell. Normal Terhelés A terhelés áramellátása most már biztosított. Szünetmentestápegység-szekrény Szünetmentestápegységszekrény ~ 7? Szünetmentestápegység-szekrény: 2 Állítsa a kapcsolót BE helyzetbe. 3 Állítsa a kapcsolót BE helyzetbe. Önálló szünetmentes tápegység: 4 - Ellenőrizze, hogy a terhelésnek van-e áramellátása 5 Ellenőrizze, hogy az bypass LED (2) BE van kapcsolva, és zölden világít csak integrált párhuzamos szünetmentes tápegység: 6 Ellenőrizze a kijelzőn a szünetmentes tápegység jelenlétét. 7 Nyomja meg az Enter gombot. 8 Ellenőrizze, hogy a terhelés kap-e áramot. Szünetmentestápegység-szekrény: 9 Állítsa a kapcsolót K helyzetbe. 10 Állítsa a kapcsolót BE helyzetbe. Várja meg, míg a PFC LED (1) zölden világítani nem kezd 11 Állítsa a áramköri megszakítót BE helyzetbe. 12 Zárja le az ajtókat. Szünetmentestápegység-szekrény: 13 Nyomja meg a BE gombot 13 Bypass A terhelés most már védve van. Normal Tápellátás EN/AF - Page 9

10 1. Üzemeltetés Szünetmentes tápegység első indítása > A PFC (1), az nverter BE (2) és a Terhelés (3) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk. Szünetmentes tápegység beállítása frekvenciakonverterként A táp- és vezérlőkábelek csatlakoztatását szakembernek kell végeznie és ellenőriznie. A normál váltakozó áramú vezetéken levő betápláló áramkör-megszakítónak nyitva kell lennie. A szünetmentes tápegységet ki kell kapcsolni. lyenkor nincs táplálva a terhelés. A szekrény ajtajait nyitva kell tartani. A szekvencia indítása előtt a kapcsolóknak az alábbi állásban kell lenniük: Szünetmentestápegység-szekrény Szünetmentestápegység-szekrény Akkumulátorszekrény 2 4 Szünetmentestápegységszekrények ~ 5 1 6? 1 Zárja le a normál váltakozó áramú ágon levő betápláló áramkör-megszakítót. Szünetmentestápegység-szekrény: 2 Állítsa a kapcsolót BE helyzetbe Várja meg, míg a PFC LED (1) zölden világítani nem kezd 3 Állítsa a áramköri megszakítót BE helyzetbe. 3 Szünetmentestápegység-szekrény: 4 Állítsa a kapcsolót BE helyzetbe 5 Ellenőrizze a kijelzőn a szünetmentes tápegység jelenlétét. 6 Nyomja meg az Enter gombot. 7 Zárja le az ajtókat. Szünetmentestápegység-szekrény: 8 Nyomja meg a BE gombot. 8 Normal Terhelés A tápellátás most már védve van EN/AF - Page 10

11 1. Üzemeltetés Szünetmentes tápegység első indítása > A PFC (1), az nverter BE (2) és a Terhelés (3) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk Párhuzamos szünetmentes tápegységek integrált párhuzamos szünetmentes tápegységek külső bypass szekrény nélkül A táp- és vezérlőkábelek csatlakoztatását szakembernek kell végeznie és ellenőriznie. A normál és az bypass vezetéken levő betápláló áramkör-megszakítóknak nyitva kell lenniük. A szünetmentes tápegységet ki kell kapcsolni. lyenkor nincs táplálva a terhelés. A szekrény ajtajait nyitva kell tartani. A szekvencia indítása előtt az összes szünetmentes tápegység kapcsolójának az alábbi állásban kell lennie: Bypass 1 A normál és a bypass vezetéken levő betápláló áramkör-megszakítókat zárni kell. Normal A terhelés áramellátása most már biztosított. Bypass Terhelés Normal EN/AF - Page 11

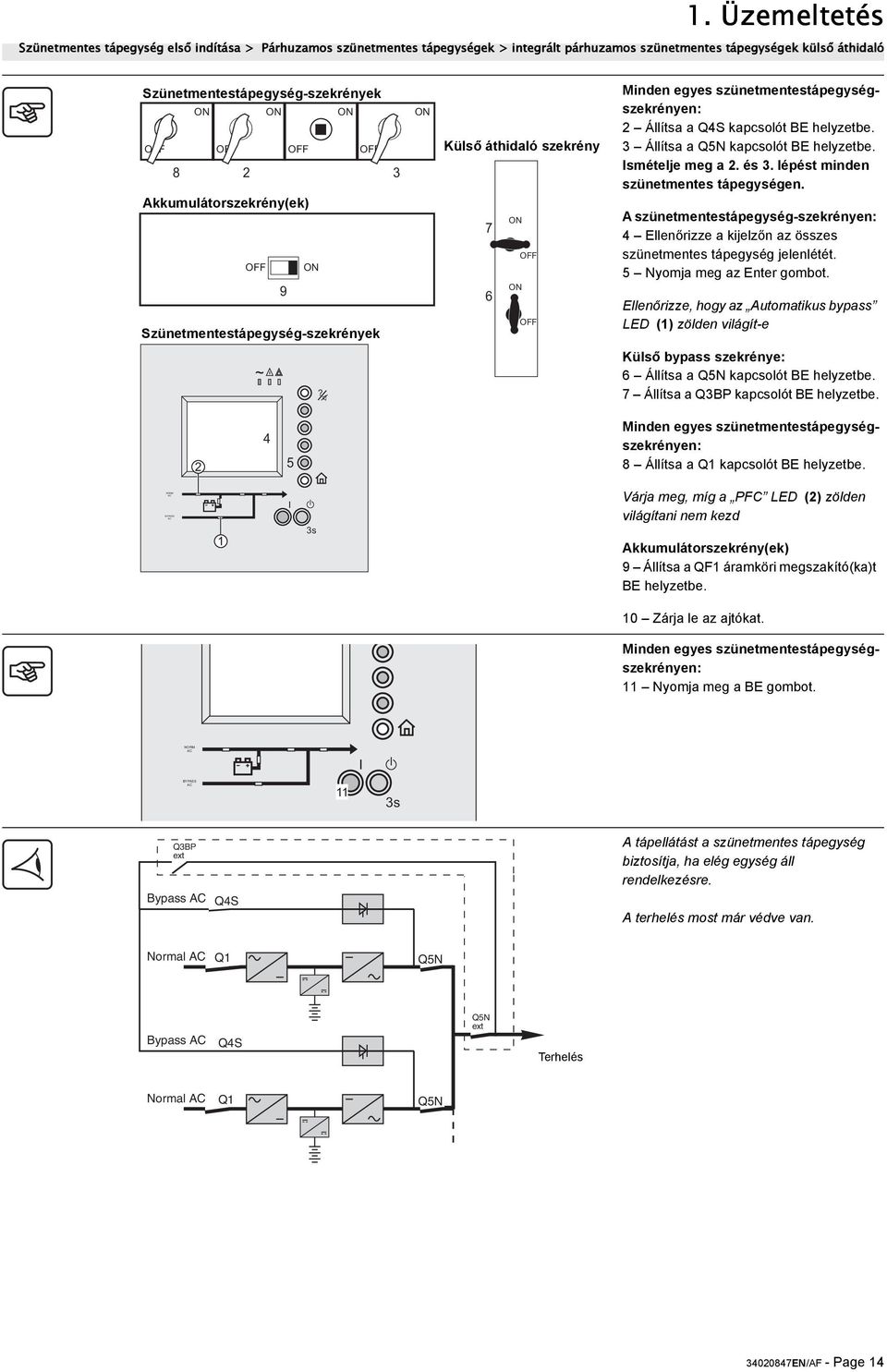

12 1. Üzemeltetés Szünetmentes tápegység első indítása > Párhuzamos szünetmentes tápegységek > integrált párhuzamos szünetmentes tápegységek külső bypass Szünetmentestápegységszekrények ~ 4 1 5? Minden egyes szünetmentestápegységszekrényen: 2 Állítsa a kapcsolót BE helyzetbe. 3 Állítsa a kapcsolót BE helyzetbe. A szünetmentestápegység-szekrényen: 4 Ellenőrizze a kijelzőn az összes szünetmentes tápegység jelenlétét. 5 Nyomja meg az Enter gombot. 8 Minden egyes szünetmentestápegységszekrényen: 6 Állítsa a kapcsolót K helyzetbe. 7 Állítsa a kapcsolót BE helyzetbe. Várja meg, míg a PFC LED (1) zölden világítani nem kezd 8 Állítsa a áramköri megszakító(ka)t BE helyzetbe. 9 Zárja le az ajtókat. Minden egyes szünetmentestápegységszekrényen: 10 Nyomja meg a BE gombot. 10 Bypass A tápellátást a szünetmentes tápegység biztosítja, ha elég egység áll rendelkezésre. Normal A terhelés most már védve van. Bypass Terhelés Normal A PFC (1), az nverter BE (2) és a Terhelés (3) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk EN/AF - Page 12

13 1. Üzemeltetés Szünetmentes tápegység első indítása > Párhuzamos szünetmentes tápegységek > integrált párhuzamos szünetmentes tápegységek külső áthidaló szekrénnyel A táp- és vezérlőkábelek csatlakoztatását szakembernek kell végeznie és ellenőriznie. A normál és az áthidaló vezetéken levő betápláló áramkör-megszakítóknak nyitva kell lenniük. A szünetmentes tápegységet ki kell kapcsolni. lyenkor nincs táplálva a terhelés. Ellenőrizze, hogy a kapcsolók karjai el lettek-e távolítva vagy zárolva vannak-e. A szekrény ajtajait nyitva kell tartani. A szekvencia indítása előtt a kapcsolóknak az alábbi állásban kell lenniük: Szünetmentestápegység-szekrény Áthidaló szekrény külső ext ext Szekrény Szekrény Akkumulátor Külső bypass ext ext ext Bypass Normal 1 A normál és a bypass vezetéken levő betápláló áramkör-megszakítókat zárni kell. A terhelés áramellátása most már biztosított. Bypass ext Terhelés Normal EN/AF - Page 13

14 1. Üzemeltetés Szünetmentes tápegység első indítása > Párhuzamos szünetmentes tápegységek > integrált párhuzamos szünetmentes tápegységek külső áthidaló Külső áthidaló szekrény 7 6 Minden egyes szünetmentestápegységszekrényen: 2 Állítsa a kapcsolót BE helyzetbe. 3 Állítsa a kapcsolót BE helyzetbe. smételje meg a 2. és 3. lépést minden szünetmentes tápegységen. A szünetmentestápegység-szekrényen: 4 Ellenőrizze a kijelzőn az összes szünetmentes tápegység jelenlétét. 5 Nyomja meg az Enter gombot. Ellenőrizze, hogy az Automatikus bypass LED (1) zölden világít-e ~? Külső bypass szekrénye: 6 Állítsa a kapcsolót BE helyzetbe. 7 Állítsa a kapcsolót BE helyzetbe Minden egyes szünetmentestápegységszekrényen: 8 Állítsa a kapcsolót BE helyzetbe. 1 Várja meg, míg a PFC LED (2) zölden világítani nem kezd 9 Állítsa a áramköri megszakító(ka)t BE helyzetbe. 10 Zárja le az ajtókat. Minden egyes szünetmentestápegységszekrényen: 11 Nyomja meg a BE gombot. 11 ext Bypass A tápellátást a szünetmentes tápegység biztosítja, ha elég egység áll rendelkezésre. A terhelés most már védve van. Normal Bypass ext Terhelés Normal EN/AF - Page 14

15 1. Üzemeltetés Szünetmentes tápegység első indítása > Párhuzamos szünetmentes tápegységek > A PFC (1), az nverter BE (2) és a Terhelés (3) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk EN/AF - Page 15

16 1. Üzemeltetés Szünetmentes tápegység első indítása > Párhuzamos szünetmentes tápegységek > Szünetmentes tápegység beállítása párhuzamos frekvenciakonverterként A táp- és vezérlőkábelek csatlakoztatását szakembernek kell végeznie és ellenőriznie. A normál váltakozó áramú vezetéken levő betápláló áramkör-megszakítónak nyitva kell lennie. A szünetmentes tápegységet ki kell kapcsolni. lyenkor nincs táplálva a terhelés. A szekrény ajtajait nyitva kell tartani. A szekvencia indítása előtt a kapcsolóknak az alábbi állásban kell lenniük: Szünetmentestápegység-szekrény Akkumulátorszekrény 2 4 Szünetmentestápegységszekrények ~ 5 1 6? 1 Zárja le a normál váltakozó áramú vezetékeken levő betápláló áramkörmegszakítókat. Minden egyes szünetmentestápegységszekrényen: 2 Állítsa a kapcsolót BE helyzetbe Ellenőrizze, hogy a PFC LED (1) zölden világít-e 3 3 Állítsa a áramköri megszakítót BE helyzetbe. Minden egyes szünetmentestápegységszekrényen: 4 Állítsa a kapcsolót BE helyzetbe A szünetmentestápegység-szekrényen: 5 Ellenőrizze a kijelzőn az összes szünetmentes tápegység jelenlétét. 6 Nyomja meg az Enter gombot. 7 Zárja le az ajtókat. Minden egyes szünetmentestápegységszekrényen: 8 Nyomja meg a BE gombot. 8 Normal Terhelés A tápellátást a szünetmentes tápegység biztosítja, ha elég egység áll rendelkezésre. A terhelés most már védve van. Normal EN/AF - Page 16

17 1. Üzemeltetés Szünetmentes tápegység első indítása > Párhuzamos szünetmentes tápegységek > Párhuzamos szünetmentes tápegység statikus s kapcsolószekrénnyel A PFC (1), az nverter BE (2) és a Terhelés (3) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk. Párhuzamos szünetmentes tápegység statikus kapcsolószekrénnyel A táp- és vezérlőkábelek csatlakoztatását szakembernek kell végeznie és ellenőriznie. A normál és az áthidaló vezetéken levő upstream áramkör-megszakítóknak nyitva kell lenniük. A szünetmentes tápegységet ki kell kapcsolni. lyenkor nincs táplálva a terhelés. A szekrény ajtajait nyitva kell tartani. A szekvencia indítása előtt a kapcsolóknak az alábbi állásban kell lenniük (lásd a szemben levő diagramot). Szekrény Statikus kapcsolószekrény Szekrény Akkumulátor Szekrény Statikus kapcsolószekrény Bypass Normal Terhelés 1 A normál és a bypass vezetéken levő betápláló áramkör-megszakítókat zárni kell. A terhelés áramellátása most már biztosított. Normal EN/AF - Page 17

18 1. Üzemeltetés Szünetmentes tápegység első indítása > Párhuzamos szünetmentes tápegységek > Statikus kapcsolószekrények ~? Statikus kapcsolószekrény: 2 Állítsa a kapcsolót BE helyzetbe. 3 Állítsa a kapcsolót BE helyzetbe. Ellenőrizze, hogy a bypass (1) és a (2) Terhelés" LED-ek zölden világítanak-e Szekrény Statikus kapcsolószekrény 2 9 Minden egyes szünetmentestápegységszekrényen: 4 Állítsa a kapcsolót BE helyzetbe. Ellenőrizze, hogy a PFC LED (3) zölden világít-e. 5 Állítsa a áramköri megszakító(ka)t BE helyzetbe. 5 3 Minden egyes szünetmentestápegységszekrényen: 6 Állítsa a kapcsolót BE helyzetbe. ~ smételje meg a 4. lépést minden szünetmentes tápegységen. 7 8? 7 Ellenőrizze a kijelzőn az összes szünetmentes tápegység jelenlétét az egyik szünetmentes tápegység kijelzőjén. 8 Nyomja meg az Enter gombot. 3 Statikus kapcsolószekrény: 9 Állítsa a kapcsolót K helyzetbe. 10 Zárja le az ajtókat. 11 Minden egyes szünetmentestápegységszekrényen: 11 Nyomja meg a BE gombot. Bypass A terhelés áramellátását a szünetmentes tápegység rendszer biztosítja, ha elég egység áll rendelkezésre. Normal Terhelés A terhelés most már védve van. Normal Szünetmentestápegységszekrények Statikus kapcsolószekrény UPS 4 5 Szünetmentestápegységszekrények: A PFC (1), az nverter BE (2) és a Terhelés (3) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk. Statikus kapcsolószekrény: Az Automatikus áthidaló (4) és a Terhelés (5) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk EN/AF - Page 18

19 l 1. Üzemeltetés Szünetmentes tápegység első indítása > Párhuzamos szünetmentes tápegységek > Párhuzamos szünetmentes tápegységek statikus Párhuzamos szünetmentes tápegységek statikus kapcsolószekrénnyel és statikus kapcsoló karbantartó szekrénnyel A táp- és vezérlőkábelek csatlakoztatását szakembernek kell végeznie és ellenőriznie. A normál és az áthidaló vezetéken levő betápláló áramkör-megszakítóknak nyitva kell lenniük. A szünetmentes tápegységet ki kell kapcsolni. lyenkor nincs táplálva a terhelés. A szekrény ajtajait nyitva kell tartani. A szekvencia indítása előtt a kapcsolóknak az alábbi állásban kell lenniük (lásd a szemben levő diagramot). Szekrény Statikus kapcsolószekrény Statikus szekrény kapcsolókarbantartás QN QM Szekrény Battery Szekrény Statikus kapcsolószekrény Statikus szekrény kapcsoló- tás karbantar- QN QM Bypass Normal QN QM Terhelés 1 A normál és az áthidaló vezetéken levő betápláló áramkör-megszakítókat zárni kell. A terhelés áramellátása most már biztosított. Normal EN/AF - Page 19

20 1. Üzemeltetés Szünetmentes tápegység első indítása > Statikus kapcsolószekrény ~ 1 2? ~? Szekrény Statikus kapcsolószekrény Szekrény Statikus kapcsolószekrény karbantartás 7 Statikus kapcsolószekrény: 2 Állítsa a kapcsolót BE helyzetbe. 3 Állítsa a kapcsolót BE helyzetbe. Ellenőrizze, hogy a bypass (1) és a (2) Terhelés" LED-ek zölden világítanak-e. Minden egyes szünetmentestápegységszekrényen: 4 Állítsa a kapcsolót BE helyzetbe. Ellenőrizze, hogy a PFC LED (3) zölden világít-e. 5 Állítsa a áramköri megszakító(ka)t BE helyzetbe. Minden egyes szünetmentestápegységszekrényen: 6 Állítsa a kapcsolót BE helyzetbe. Statikus kapcsolószekrény karbantartó: 7 Állítsa a QN kapcsolót BE helyzetbe. smételje meg a 4. lépést minden szünetmentes tápegységen Ellenőrizze a kijelzőn az összes szünetmentes tápegység jelenlétét. 9 Nyomja meg az Enter gombot. 3 Statikus kapcsolószekrény: 10 Állítsa a kapcsolót BE helyzetbe. 11 Zárja le az ajtókat. 12 Minden egyes szünetmentestápegységszekrényen: 12 Nyomja meg a BE gombot. Bypass Terhelés A terhelés áramellátását a szünetmentes tápegység rendszer biztosítja, ha elég egység áll rendelkezésre. A terhelés most már védve van. Normal QN QM Normal Szünetmentestápegységszekrények Statikus kapcsolószekrény 4 5 : A PFC (1), az nverter BE (2) és a Terhelés (3) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk. UPS Statikus kapcsolószekrény: Az Automatikus áthidaló (4) és a Terhelés (5) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk EN/AF - Page 20

21 1. Üzemeltetés A szünetmentes tápegység vagy a statikus kapcsolószekrény konfigurálása > 1.2 A szünetmentes tápegység vagy a statikus kapcsolószekrény konfigurálása Ember-gép interfész ~? Grafikus kijelző(1) Védett terhelés LED (2) Kisebb vagy környezeti hiba LED (3) Nem védett terhelés LED (4) Segítség/némítás (5) Funkciógombok (6) Fő menü menu gomb (7) K gomb (8) BE gomb (9) Terhelés LED (10) nverter LED (11) Akkumulátor LED (12) Bypass LED (13) PFC LED (14) Piktogramok Függőleges kiválasztás D EL Törlés Egyéb kiválasztás Bevitel / Jóváhagyás V, A, Hz Adatok Növelés Következő oldal Csökkentés Előző oldal Mentés Részletek Riasztás E S C Előzmények Visszatérés az előző képernyőre Egyes modulok részletei EN/AF - Page 21

22 Menü felépítése 1. Üzemeltetés A szünetmentes tápegység vagy a statikus kapcsolószekrény konfigurálása > MAN MENU Measurements Alarms History Settings Controls MEASUREMENTS Output Battery nverter Normal Bypass ALARMS HSTORY Time-stamping Statistics since last maintenance work Statistics since initial startup SETTNGS Language Date and time Contrast Buzzer volume Temperature units Main screen Personalisation Output voltage Dry contacts Password CTROLS Clear alarm Connect the load Disconnect the load LED test Battery test nverter/ bypass desynchronisation nverter/ bypass resynchronisation Reset statistics Disable LCM indication Disable OOL indication Validate number of units present PERSALSAT UPS mode Automatic start Battery-test interval Advanced personalisation PERSALSAT Output frequency nverter synch. speed AUTO BP transfer BP out of tol transfer Low-battery warning Low-battery warning time Deep discharge Standard personalisation EN/AF - Page 22

23 1. Üzemeltetés A szünetmentes tápegység vagy a statikus kapcsolószekrény konfigurálása > A kijelző nyelvének kiválasztása Elérhető nyelvek Német Angol Koreai Dán Spanyol Finn Francia Görög Holland ndonéz Olasz Mandarin Norvég Lengyel Portugál Orosz Svéd Thai Török A megjelenített nyelv kiválasztása A szünetmentes tápegységet BE kell kapcsolni. ~? E S C 3 / 1 Nyomja meg a Main menu (Fő menü) gombot (1). 2 Tartsa lenyomva a Next (Következő) gombot (2), amíg a Settings (Beállítások) elem ki nincs jelölve. 3 Nyomja meg az Enter gombot (3). 4 Tartsa lenyomva a Next (Következő) gombot (2), amíg a Languages (Nyelvek) elem ki nincs jelölve. 5 Nyomja meg az Enter gombot (3). 6 Tartsa lenyomva a Next (Következő) gombot (2), amíg a kívánt nyelv ki nincs jelölve. 7 Nyomja meg a Save (Mentés) gombot (3). 8 Nyomja meg az ESC (Escape) gombot (4) EN/AF - Page 23

24 1. Üzemeltetés A szünetmentes tápegység vagy a statikus kapcsolószekrény konfigurálása > Dátum és idő beállítása > Dátum és idő beállítása Esemény időbélyegzése esetén meg kell adni a pontos dátumot és időpontot. A szünetmentes tápegységet BE kell kapcsolni. ~? / 5 + / 3 / 1 E SC 1 Nyomja meg a Main menu (Fő menü) gombot (1). 2 Tartsa lenyomva a Next (Következő) gombot (2), amíg a Settings (Beállítások) elem ki nincs jelölve. 3 Nyomja meg az Enter gombot (3). 4 Tartsa lenyomva a Next (Következő) gombot (2), amíg a Date and time (Dátum és idő) elem ki nincs jelölve. 5 Nyomja meg az Enter gombot (3). 6 A Decrease (Csökkentés) (4) és az ncrease (Növelés) (5) gomb segítségével jelenítheti meg a kívánt dátumot. 7 Nyomja meg a Next (Következő) gombot (2) 8 A hónap, az év, az óra, a perc és a másodperc beállításához ismételje meg a 6. és 7. lépést. 9 Nyomja meg a Save (Mentés) gombot (3). 10 Nyomja meg az ESC (Escape) gombot (4). Potenciál független érintkezők beállítása Hozzáférés a paraméterekhez A szünetmentes tápegységet BE kell kapcsolni. ~? t1 - / 5 + / E SC 1 Nyomja meg a Main menu (Fő menü) gombot (1). 2 Tartsa lenyomva a Next (Következő) gombot (2), amíg a Settings (Beállítások) elem ki nincs jelölve. 3 Nyomja meg az Enter gombot (3). 4 Tartsa lenyomva a Next (Következő) gombot (2), amíg a Dry contacts (Száraz érintkezők) elem ki nincs jelölve. 5 Nyomja meg az Enter gombot (3). 6 A Decrease (Csökkentés) (4) és az ncrease (Növelés) (5) gomb segítségével jelenítheti meg a jelszó első számjegyét. 7 Nyomja meg a Next (Következő) gombot (2) 8 A jelszó második és harmadik számjegyének beállításához ismételje meg a 6. és 7. lépést. 9 Nyomja meg az Enter gombot (3). Az alapértelmezett jelszó (gyári beállítás): Ø Ø Ø EN/AF - Page 24

25 1. Üzemeltetés A szünetmentes tápegység vagy a statikus kapcsolószekrény konfigurálása > Potenciál független érintkezők beállítása Rendelkezésre álló parancsok és státuszfeltételek Alapértelmezés szerint az érintkezők nincsenek konfigurálva Rendelkezésre álló státuszfeltételek (kimenetek: O1 O6): Type of installation Unitary integrated parallel Parallel SSC Frequency converter General alarm Load on normal input Load on battery power * * * * Load on bypass input Battery shutdown warning * * * * Overloads ** * Battery fault * * * * PFC fault nverter fault Charger fault Bypass fault Battery temperature fault * * * * Ventilation fault *** Bypass source outside tolerances Fuse fault EPO activated Battery circuit breaker(s) open * * * * Phase rotation fault System in maintenance position Load protected Environment fault Check the UPS * Elérhető státuszok akkumulátoros telepítés esetén ** Bypass statikus kapcsoló túlterhelése *** Elérhető státusz csak 800 kva statikus kapcsolószekrény esetén EN/AF - Page 25

26 1. Üzemeltetés A szünetmentes tápegység vagy a statikus kapcsolószekrény konfigurálása > Elérhető parancsok (bemenetek: 1 4): Type of installation Unitary Parallel SSC ** Frequency converter Batt. room vent. fault * * * * Desynchronise bypass and inverter Limit battery charge current during operation on genset power * * * * Limit input power during operation on genset power Safe transfer to inverter Safe transfer to bypass Force transfer to bypass Force transfer to inverter Battery-block fault * * * * - Customer alarm 1 - Customer alarm 2 - Customer alarm 3 - Customer alarm 4 * Elérhető parancsok akkumulátoros telepítés esetén ** Statikus kapcsolószekrény parancsokat az összes szünetmentes tápegység és/ vagy statikus kapcsolószekrény automatikusan megkapja telepítéskor EN/AF - Page 26

27 1. Üzemeltetés A szünetmentes tápegység vagy a statikus kapcsolószekrény konfigurálása > Érintkező beállítása Példa a kimeneti érintkező konfigurálására Először hozzá kell férnie a paraméterekhez (Lásd: Hozzáférés a paraméterekhez, 24. oldal.) Az eljárás ugyanaz a bemeneti érintkező esetén. ~? E SC - / / / + 1 Tartsa lenyomva a Next (Következő) gombot (1), amíg az Output (Kimeneti) elem ki nincs jelölve. 2 Nyomja meg az Enter gombot (2). 3 Tartsa lenyomva a Next (Következő) gombot (3), amíg a kívánt érintkező ki nincs jelölve. 4 Nyomja meg az Enter gombot (2). 5 Tartsa lenyomva a Next (Következő) gombot (3), amíg a kívánt státuszfeltételek ki nincsenek jelölve. 6 Nyomja meg az Enter gombot (2). 7 A Decrease (Csökkentés) (1) és az ncrease (Növelés) (3) gomb segítségével jelenítheti meg a kívánt késleltetést. 8 Nyomja meg az Enter gombot (2). 9 Nyomja meg a Save (Mentés) gombot (2). 10 Tartsa lenyomva a Next (Következő) gombot (1), amíg a Yes (gen) elem ki nincs jelölve. 11 Nyomja meg az Enter gombot (2). 12 Nyomja meg az ESC (Escape) gombot (4). További elérhető beállítások Settings Contrast Buzzer volume Lehetséges választások 0 100% 10%-os lépésekben 0 100% 10%-os lépésekben Temperature units C vagy F Main screen Alapértelmezett fő képernyő, riasztások, terhelés adatai (1) vagy (2), akkumulátor adatai, normál betáplálás adatai, bypass betáplálás adatai Output voltage +/- 3% 0,5 V-os lépésekben Password Új jelszó (az alapérték 000) EN/AF - Page 27

28 1.3 A szünetmentes tápegység testreszabása 1. Üzemeltetés A szünetmentes tápegység testreszabása > Hozzáférés a testreszabási paraméterekhez Az ajtót nyitva kell tartani. A szünetmentes tápegységet BE kell kapcsolni. ndítás előtt a szünetmentes tápegységnek karbantartás üzemmódban kell lennie. ~? / 5 + / E SC 1 Nyomja meg a Main menu (Fő menü) gombot (1). 2 Tartsa lenyomva a Next (Következő) gombot (2), amíg a Settings (Beállítások) elem ki nincs jelölve. 3 Nyomja meg az Enter gombot (3). 4 Tartsa lenyomva a Next (Következő) gombot (2), amíg a Personalisation (Testreszabás) elem ki nincs jelölve. 5 Nyomja meg az Enter gombot (3). 6 A Decrease (Csökkentés) (4) és az ncrease (Növelés) (5) gomb segítségével jelenítheti meg a jelszó első számjegyét. 7 Nyomja meg a Next (Következő) gombot (2) 8 A jelszó második és harmadik számjegyének beállításához ismételje meg a 6. és 7. lépést. 9 Nyomja meg az Enter gombot (3). Az alapértelmezett jelszó (gyári beállítás): Ø Ø Ø EN/AF - Page 28

29 További elérhető testreszabási parancsok A legtöbb testreszabási beállítás a szünetmentes tápegység újraindítását vonja maga után. A testreszabási szekvencia indítása előtt a szünetmentes tápegységet a mechanikus bypassra kell átállítani (a terhelés az áramot az bypass forrásból kapja). Standard testreszabási funkciók Gyári beállítás Egyéb választási lehetőségek Automatic start Kikapcsolva Bekapcsolva Battery-test interval** 1 hónap soha, 7 nap, 1 hónap, 2 hónap, 6 hónap Load level warning* 100% % 10%-os lépésekben Advanced personalisation functions* Gyári beállítás Egyéb választási lehetőségek Output frequency 50 Hz 60 Hz nverter synch. speed 2 Hz/s 1 Hz/s Transfer to bypass input Mindig Soha BP out of tol. transfer Bekapcsolva Kikapcsolva Low-battery warning voltage coeff.** 20% 40%, 60%, 80% Low-battery warning time** 4 perc 0 10 perc 1 perces lépésekben Deep discharge *** Kikapcsolva Bekapcsolva * Előfordulhat, hogy a telepítéstől függően egyes testreszabási funkciók nem érhetők el. ** Ezek a testreszabási beállítások dinamikusak. A szünetmentes tápegységet nem kell a manuális áthidalóhoz átállítani. *** Az akkumulátornak a megengedett határérték alá való lemerítése az akkumulátor végleges károsodásához vezet. Ez a testreszabási beállítás dinamikus. A szünetmentes tápegységet nem kell mechanikus bypassra átállítani. A testreszabási szekvencia után a szünetmentes tápegységet normál bemenetre kell visszaállítani, Lásd: A szünetmentes tápegység normál váltakozó áramú áramforrásra való visszaállítása, 37. oldal EN/AF - Page 29

30 2. Karbantartás 2. Karbantartás Telepítés leválasztása > 2.1 Telepítés leválasztása Önálló, vagy párhuzamos üzemre alkalmas berendezés önállóan A szünetmentes tápegységet BE kell kapcsolni. Szünetmentestápegység-szekrény 1 Tartsa 3 másodpercig lenyomva a K gombot. A terhelés áramellátását a bypass áramkör biztosítja, és nem védett. 1 Szünetmentestápegység-szekrény 2 Állítsa a áramköri megszakító(ka)t K helyzetbe Az akkumulátorok már nem töltődnek. 2 Szünetmentestápegység-szekrény 3 Nyissa ki az ajtót. 4 Állítsa a kapcsolót BE helyzetbe 5 Állítsa a kapcsolót K helyzetbe. 6 Állítsa a kapcsolót K helyzetbe. 7 Állítsa a kapcsolót K helyzetbe. Bypass A terhelés áramellátása bypass üzemben normál hálózatról biztosított. Normal Terhelés EN/AF - Page 30

31 2. Karbantartás Telepítés leválasztása > Párhuzamos szünetmentes tápegységek > integrált párhuzamos szünetmentes tápegységek külső áthidaló szekrény nélkül > Párhuzamos szünetmentes tápegységek integrált párhuzamos szünetmentes tápegységek külső áthidaló szekrény nélkül A szünetmentes tápegységet BE kell kapcsolni. Első szünetmentestápegység-szekrény 1 Tartsa 3 másodpercig lenyomva a K gombot. 1 A többi szünetmentes tápegység továbbra is biztosítja a terhelés áramellátását, és védi azt. 2 Nyissa ki az ajtót Állítsa a kapcsolót K helyzetbe. 4 Állítsa a áramköri megszakító(ka)t K helyzetbe. Első szünetmentestápegység-szekrény 5 Állítsa a kapcsolót K helyzetbe. 6 Állítsa a kapcsolót K helyzetbe. Várja meg, amíg a kijelző és a LED-ek kialszanak. Bypass A többi szünetmentes tápegység továbbra is biztosítja a terhelés áramellátását, és védi azt. Normal Bypass Terhelés Normal EN/AF - Page 31

32 2. Karbantartás Telepítés leválasztása > Párhuzamos szünetmentes tápegységek > Utolsó szünetmentestápegységszekrény 7 Tartsa 3 másodpercig lenyomva a K gombot. A terhelés áramellátását bypass üzemben a normál hálózat biztosítja, és nem védett. 8 Nyissa ki az ajtót. 9 Állítsa a kapcsolót BE helyzetbe. 10 Állítsa a kapcsolót BE helyzetbe. : 11 Állítsa a áramköri megszakító(ka)t K helyzetbe. Utolsó szünetmentestápegységszekrény 12 Állítsa a kapcsolót K helyzetbe. 13 Állítsa a kapcsolót K helyzetbe. Bypass A terhelés áramellátását bypass üzemben a normál hálózat biztosítja, és nem védett. Normal Bypass Terhelés Normal EN/AF - Page 32

33 2. Karbantartás Telepítés leválasztása > Párhuzamos szünetmentes tápegységek > integrált párhuzamos szünetmentes tápegységek külső áthidaló szekrénnyel A szünetmentes tápegységet BE kell kapcsolni. Az eljárás végén a terhelés áramellátását bypass üzemben a normál hálózat biztosítja, és nem védett. Minden egyes szünetmentestápegységszekrényen: 1 Tartsa 3 másodpercig lenyomva a K gombot. 1 A terhelés áramellátását bypass üzemben a normál hálózat biztosítja, és nem védett. 2 Nyissa ki az ajtót Áthidaló szekrény külső Külső áthidaló szekrénye 3 Állítsa a kapcsolót BE helyzetbe. 4 Állítsa a kapcsolót BE helyzetbe. : 6 ext ext 3 4 Minden egyes szünetmentestápegységszekrényen 5 Állítsa a kapcsolót K helyzetbe. 6 Állítsa a áramköri megszakító(ka)t K helyzetbe. Minden egyes szünetmentestápegységszekrényen 7 Állítsa a kapcsolót K helyzetbe. 8 Állítsa a kapcsolót K helyzetbe. ext A terhelés áramellátását most már egy külső áthidaló szekrény biztosítja. Bypass Normal Bypass ext Terhelés Normal EN/AF - Page 33

34 Szünetmentes tápegység beállítása frekvenciakonverterként 2. Karbantartás Telepítés leválasztása > Párhuzamos szünetmentes tápegységek > A szünetmentes tápegységet BE kell kapcsolni. Az eljárás végén a terhelés áramellátását a készülék már nem biztosítja. Első szünetmentestápegység-szekrény 1 Tartsa 3 másodpercig lenyomva a K gombot(1). 1 A terhelés áramellátását és védelmét a másik szünetmentes tápegység biztosítja. Ha nincsen másik szünetmentes tápegység, a terhelés áramellátása nem biztosított. 2 Nyissa ki az ajtót. 3 Állítsa a áramköri megszakító(ka)t K helyzetbe. 3 Első szünetmentestápegység-szekrény 4 Állítsa a kapcsolót K helyzetbe. 5 Állítsa a kapcsolót K helyzetbe Utolsó szünetmentestápegységszekrény 6 Tartsa 3 másodpercig lenyomva a K gombot(1). Az áramellátás már nem biztosított 7 Állítsa a áramköri megszakító(ka)t BE helyzetbe. Utolsó szünetmentestápegységszekrény 8 Állítsa a kapcsolót K helyzetbe. 9 Állítsa a kapcsolót K helyzetbe EN/AF - Page 34

35 2. Karbantartás Telepítés leválasztása > Párhuzamos szünetmentes tápegységek > Párhuzamos szünetmentes tápegység statikus kapcsolószekrénnyel A szünetmentes tápegységet be kell kapcsolni, vagy újraindult. Az eljárás végén a terhelés áramellátása bypass üzemen keresztül valósul meg. ~? Statikus kapcsolószekrény 1 Nyomja meg a K gombot. 2 Ellenőrizze a kijelzőn, hogy az összes szünetmentes tápegység K helyzetben van-e. 2 A terhelés áramellátását bypass üzemben a normál hálózat biztosítja, és nem védett. Szünetmentes tápegység Statikus kapcsolószekrény 1 3 Nyissa ki az ajtót. 9 7 Szekrény SSC 6 4 Statikus kapcsolószekrény 4 Állítsa a kapcsolót BE helyzetbe 5 Állítsa a kapcsolót K helyzetbe. 6 Állítsa a kapcsolót K helyzetbe. Minden egyes szünetmentestápegységszekrényen 7 Állítsa a kapcsolót K helyzetbe Állítsa a áramköri megszakító(ka)t K helyzetbe. Minden egyes szünetmentestápegységszekrényen 9 Állítsa a kapcsolót K helyzetbe. Bypass A terhelés áramellátása bypass üzemben a normál hálózatról biztosított. Terhelés Normal Normal EN/AF - Page 35

36 2. Karbantartás Telepítés leválasztása > Párhuzamos szünetmentes tápegységek statikus kapcsolószekrénnyel és statikus kapcsoló karbantartó szekrénnyel A szünetmentes tápegységet be kell kapcsolni, vagy újraindult. Az eljárás végén a terhelés áramellátása bypass üzemben a normál hálózaton keresztül valósul meg. ~? Statikus kapcsolószekrény 1 Nyomja meg a K gombot. 2 Ellenőrizze a kijelzőn, hogy az összes szünetmentes tápegység K helyzetben van-e. 2 1 A terhelés áramellátását az áthidaló váltakozó áramú áramforrás biztosítja, és nem védett. Szünetmentes tápegység 3 Nyissa ki az ajtót. Statikus kapcsolószekrény Szekrény SSC Szekrény Statikus kapcsolószekrény karbantartás QN QM Statikus kapcsolószekrény 4 Állítsa a kapcsolót BE helyzetbe 5 Állítsa a kapcsolót K helyzetbe. 6 Állítsa a kapcsolót K helyzetbe. Minden egyes szünetmentestápegységszekrényen 7 Állítsa a kapcsolót K helyzetbe. 8 Állítsa a áramköri megszakító(ka)t K helyzetbe. Minden egyes szünetmentestápegységszekrényen 9 Állítsa a kapcsolót K helyzetbe. A terhelés áramellátása bypass üzemben a normál hálózatról biztosított. Bypass Terhelés Normal QN QM Normal EN/AF - Page 36

37 2. Karbantartás A szünetmentes tápegység normál üzemre való visszaállítása > Önálló, vagy párhuzamos üzemre alkalmas berendezés 2.2 A szünetmentes tápegység normál üzemre való visszaállítása Önálló, vagy párhuzamos üzemre alkalmas berendezés önállóan A szekrény ajtajait nyitva kell tartani. A szekvencia indítása előtt a kapcsolóknak az alábbi állásban kell lenniük: Szünetmentestápegység-szekrény Szünetmentestápegység-szekrény Akkumulátorszekrény Bypass 1 A normál és bypass vezetéken levő betápláló áramkör-megszakítókat zárni kell. Normal Terhelés A terhelés áramellátása most már biztosított. Szünetmentestápegység-szekrény Szünetmentestápegységszekrény ~ ? Szünetmentestápegység-szekrény: 2 Állítsa a kapcsolót BE helyzetbe. 3 Állítsa a kapcsolót BE helyzetbe. Önálló szünetmentes tápegység: 4 - Ellenőrizze, hogy a terhelésnek van-e áramellátása 5 Ellenőrizze, hogy az Bypass LED (2) BE van kapcsolva, és zölden világít csak integrált párhuzamos szünetmentes tápegység: 6 Ellenőrizze a kijelzőn a szünetmentes tápegység jelenlétét. 7 Nyomja meg az Enter gombot. 8 Ellenőrizze, hogy a terhelés áramellátása biztosított-e Szünetmentestápegység-szekrény: 9 Állítsa a kapcsolót K helyzetbe. 10 Állítsa a kapcsolót BE helyzetbe. Várja meg, míg a PFC LED (1) zölden világítani nem kezd 11 Állítsa a áramköri megszakító(ka)t BE helyzetbe. 12 Zárja le az ajtókat. Szünetmentestápegység-szekrény: 13 Nyomja meg a BE gombot 13 Bypass A terhelés most már védve van. Normal Tápellátás EN/AF - Page 37

38 2. Karbantartás A szünetmentes tápegység normál üzemre való visszaállítása > A PFC (1), az nverter BE (2) és a Terhelés (3) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk. Szünetmentes tápegység beállítása párhuzamos üzemü frekvenciakonverterkéntt A szekrény ajtajait nyitva kell tartani. A szekvencia indítása előtt a kapcsolóknak az alábbi állásban kell lenniük: Szünetmentestápegység-szekrény Akkumulátorszekrény Szünetmentestápegységszekrények ~ 5 1 6? 1 Zárja le a normál bemeneti ágon levő betápláló áramkör-megszakítót. Szünetmentestápegység-szekrény: 2 Állítsa a kapcsolót BE helyzetbe Várja meg, míg a PFC LED (1) zölden világítani nem kezd 3 Állítsa a áramköri megszakító(ka)t BE helyzetbe. Szünetmentestápegység-szekrény: 4 Állítsa a kapcsolót BE helyzetbe 5 Ellenőrizze a kijelzőn a szünetmentes tápegység jelenlétét. 6 Nyomja meg az Enter gombot. 7 Zárja le az ajtókat. Szünetmentestápegység-szekrény: 8 Nyomja meg a BE gombot. 8 Normal Terhelés A terhelés most már védve van A PFC (1), az nverter BE (2) és a Terhelés (3) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk EN/AF - Page 38

39 2. Karbantartás A szünetmentes tápegység normál üzemre való visszaállítása > Párhuzamos szünetmentes tápegységek > integrált párhuzamos szünetmentes Párhuzamos szünetmentes tápegységek integrált párhuzamos szünetmentes tápegységek külső áthidaló szekrény nélkül A szekrény ajtajait nyitva kell tartani. A szekvencia indítása előtt az összes szünetmentes tápegység kapcsolójának az alábbi állásban kell lennie: Akkumulátorszekrény Bypass 1 A normál és a bypass vezetéken levő betápláló áramkör-megszakítókat zárni kell. Normal A terhelés áramellátása most már biztosított. Bypass Terhelés Normal Szünetmentestápegységszekrények ~ Minden egyes szünetmentestápegységszekrényen: 2 Állítsa a kapcsolót BE helyzetbe. 3 Állítsa a kapcsolót BE helyzetbe ? A szünetmentestápegység-szekrényen: 4 Ellenőrizze a kijelzőn az összes szünetmentes tápegység jelenlétét. 5 Nyomja meg az Enter gombot. 8 Minden egyes szünetmentestápegységszekrényen: 6 Állítsa a kapcsolót K helyzetbe. 7 Állítsa a kapcsolót BE helyzetbe. Várja meg, míg a PFC LED (1) zölden világítani nem kezd 8 Állítsa a áramköri megszakító(ka)t BE helyzetbe. 9 Zárja le az ajtókat EN/AF - Page 39

40 2. Karbantartás A szünetmentes tápegység normál üzemre való visszaállítása > Párhuzamos szünetmentes tápegységek > Minden egyes szünetmentestápegységszekrényen: 10 Nyomja meg a BE gombot. 10 Bypass A terhelés áramellátását a szünetmentes tápegység rendszer biztosítja, ha elég egység áll rendelkezésre. Normal A terhelés most már védve van. Bypass Terhelés Normal A PFC (1), az nverter BE (2) és a Terhelés (3) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk EN/AF - Page 40

41 2. Karbantartás A szünetmentes tápegység normál üzemre való visszaállítása > Párhuzamos szünetmentes tápegységek > integrált párhuzamos szünetmentes integrált párhuzamos szünetmentes tápegységek külső áthidaló szekrénnyel Ellenőrizze, hogy a kapcsolók karjai el lettek-e távolítva vagy rögzítve vannak-e. A szekrény ajtajait nyitva kell tartani. A szekvencia indítása előtt a kapcsolóknak az alábbi állásban kell lenniük: Szekrény Külső bypass ext ext Szekrény Szekrény Akkumulátor Külső bypass ext ext ext Bypass Normal 1 A normál és a bypass vezetéken levő betápláló áramkör-megszakítókat zárni kell. A terhelés áramellátása most már biztosított. Bypass ext Terhelés Normal EN/AF - Page 41

42 2. Karbantartás A szünetmentes tápegység normál üzemre való visszaállítása > Párhuzamos szünetmentes tápegységek > Szekrény Külső bypass 7 6 Minden egyes szünetmentestápegységszekrényen: 2 Állítsa a kapcsolót BE helyzetbe. 3 Állítsa a kapcsolót BE helyzetbe. smételje meg a 2. és 3. lépést minden szünetmentes tápegységen. A szünetmentestápegység-szekrényen: 4 Ellenőrizze a kijelzőn az összes szünetmentes tápegység jelenlétét. 5 Nyomja meg az Enter gombot. Ellenőrizze, hogy az Automatikus bypass LED (1) zölden világít-e ~? Külső áthidaló szekrénye: 6 Állítsa a kapcsolót BE helyzetbe. 7 Állítsa a kapcsolót BE helyzetbe Minden egyes szünetmentestápegységszekrényen: 8 Állítsa a kapcsolót BE helyzetbe. 1 Várja meg, míg a PFC LED (2) zölden világítani nem kezd 9 Állítsa a áramköri megszakító(ka)t BE helyzetbe. 10 Zárja le az ajtókat. Minden egyes szünetmentestápegységszekrényen: 11 Nyomja meg a BE gombot. 11 ext Bypass A terhelés áramellátását a szünetmentes tápegység rendszer biztosítja, ha elég egység áll rendelkezésre. A terhelés most már védve van. Normal Bypass ext Terhelés Normal EN/AF - Page 42

43 2. Karbantartás A szünetmentes tápegység normál üzemre való visszaállítása > Párhuzamos szünetmentes tápegységek > A PFC (1), az nverter BE (2) és a Terhelés (3) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk EN/AF - Page 43

44 2. Karbantartás A szünetmentes tápegység normál üzemre való visszaállítása > Párhuzamos szünetmentes tápegységek > Szünetmentes tápegység t beállítása Szünetmentes tápegység beállítása párhuzamos üzemü frekvencia konverterként Párhuzamos szünetmentes tápegység statikus kapcsolószekrénnyel A szekrény ajtajait nyitva kell tartani. A szekvencia indítása előtt a kapcsolóknak az alábbi állásban kell lenniük (lásd a szemben levő diagramot). Szekrény SSC Szekrény Battery Szekrény SSC Bypass Terhelés 1 A normál és bypass vezetéken levő betápláló áramkör-megszakítókat zárni kell. A terhelés áramellátása most már biztosított. Normal Normal EN/AF - Page 44

45 2. Karbantartás A szünetmentes tápegység normál üzemre való visszaállítása > Párhuzamos szünetmentes tápegységek > Statikus kapcsolószekrény ~? Statikus kapcsolószekrény: 2 Állítsa a kapcsolót BE helyzetbe. 3 Állítsa a kapcsolót BE helyzetbe. Ellenőrizze, hogy a Bypass (1) és a (2) Terhelés" LED-ek zölden világítanak-e. 1 2 Szekrény SSC Minden egyes szünetmentestápegységszekrényen: 4 Állítsa a kapcsolót BE helyzetbe. 2 Ellenőrizze, hogy a PFC LED (3) zölden világít-e Állítsa a áramköri megszakító(ka)t BE helyzetbe. 5 ~? 3 Minden egyes szünetmentestápegységszekrényen: 6 Állítsa a kapcsolót BE helyzetbe. smételje meg a 4-6. műveletet az összes szünetmentes tápegységre vonatkozóan Ellenőrizze a kijelzőn az összes szünetmentes tápegység és a statikus kapcsolószekrény jelenlétét az egyik szünetmentes tápegység kijelzőjén. 8 Nyomja meg az Enter gombot. Statikus kapcsolószekrény: 9 Állítsa a kapcsolót K helyzetbe. 10 Zárja le az ajtókat. 11 Statikus kapcsolószekrény 11 Nyomja meg a BE gombot. Bypass A terhelés áramellátását a szünetmentes tápegység rendszer biztosítja, ha elég egység áll rendelkezésre. Normal Terhelés A terhelés most már védve van. Normal Szünetmentestápegységszekrények Statikus kapcsolószekrény UPS 4 5 A PFC (1), az nverter BE (2) és a Terhelés (3) LED-eknek BE helyzetben kell lenniük, és zölden kell világítaniuk. A LED-eknek (4) és a Load (5) LEDeknek BE helyzetben kell lenniük, és zölden kell világítaniuk EN/AF - Page 45
