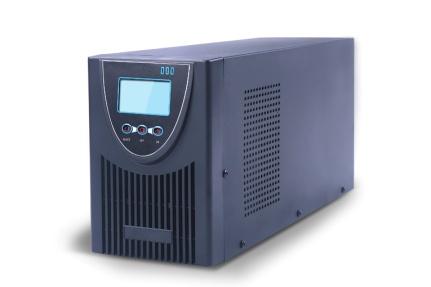

1 Szerelési és üzemeltetési utasítás ASPI _._K HIBRID INVERTERHEZ

2 1. BEVEZETÉS Jelen leírás tartalmazza, az összes telepítéshez és üzemeltetéshez szükséges információt. Kérjük, hogy figyelmesen olvassa el és értelmezze a dokumentációban leírtakat. A telepítést bízza szakemberre. Őrizze meg a leírást, hogy szükség esetén kéznél legyen. 2. Jelölések és szimbólumok Jelen dokumentációban a következő szimbólumokat találja: Figyelem! Ha ezt a szimbólumot a következő veszélyekre hívja fel a figyelmet: Áramütés Eszköz meghibásodása Adatvesztés Kiegészítő adat, információ 3. Az inverter blokksémája

3 Napelemes töltő: o ASPI _._K-DMS/DML/ DPS/DPL/UMS/UML/UPS/UPL Model(ASPI) 0.5K 0.7K 1.0K 1.5K 2.0K 3.0K 4.0K 5.0K 6.0K 7.0K Output Power 400W 600W 800W 1.2KW 1.5KW 2.5KW 3.0KW 4.0KW 5.0KW 6.0KW Battery Voltage (Vdc) 24V 48V 96V Battery Configuration 200AH/12V*2 200AH/12V*4 / Solar charger parameters Charger Type PWM/MPPT MPPT Rated Input Power 900/1440W 2880W 5760W PV Input Voltage 30-50Vdc/30-90Vdc 70~150Vdc 150~300Vdc Recommended input voltage 60V 120V 240V Max.Input Current 50A ASPI _._K-DMS/DML/ DPS/DPL/UMS/UML/UPS/UPL Model(ASPI) 0.5K 0.7K 1.0K 1.5K 2.0K 3.0K 4.0K 5.0K 6.0K 7.0K Model(XPI) XPI _._K-DMS/DML/ DPS/DPL/UMS/UML/UPS/UPL Max.Output Current 50A Battery Float Voltage 27.2Vdc 54.5Vdc 109Vdc Battery Equalizing Charge Voltage 28.8Vdc 57.6Vdc 115.2Vdc AC charger parameters City Power Input Voltage Range 90~135Vac (60Hz)/175~270Vac (50Hz) City Power Input Frequency 50/60Hz±3% AC Charging Current Standard: 10A;Max: 15A Inverter parameters Inverter Output Voltage 110Vac±3%;220Vac±3% (or other output voltage) Inverter Output Frequency 50Hz/60Hz±1% Efficiency >80% >85% Overload Capacity 105~120%,restart in 30s;120~150%,shutdown in 10s; >150%,shutdown in 5s; short circuit, <0.1ms Current Crest Factor 3 Output Wave Pure sine wave General parameters Display LCD+LED Display Content PV status, battery capacity, AC input voltage, AC output voltage, Load, running status Complete Protections DC&AC overload, Under-voltage, SPD, Short-circuit, Overcharge, Over discharge, Over-temperature, etc Cooling High-velocity fan cooling

4 Communication RS232 Noise emission <60dB(A)(1m) Operating Temperature range -20 ~45 (Derated above 45 ) Storage Temperature range -15 ~70 Relative humidity in operation 0~90% (non considensing) Max. operating altitude 5000m(>1000m derating) Dimension (W*D*H )Bat.In 580*560*534mm 580*560*857mm / Dimension (W*D*H )Bat.Out 420*145*215mm 500*195*345mm 500*240*490mm Weight(Bat.In) kg / Weight(Bat.Out) kg

5 Biztonság Rendeltetésszerű használat 1. A berendezés szünetmentes áramforrásként használható 2. A berendezés megfelel minden olyan biztonsági követelménynek, amely miatt alkalmas irodai, otthoni, kereskedelmi és banki stb felhasználási területeken 3. A megfelelő külső akkumulátor csatlakoztatásával meghosszabbítható szünetmentes tápegység áthidalási ideje. FIGYELEM Az ASTRASUN szem előtt tartja, hogy a felhasználó személyes biztonság a legfontosabb, ezért a felhasználó vagy üzemeltető köteles elolvasni és betartani az alábbi előírásokat az üzembe helyezés és a működtetés közben. Biztonsági Figyelmeztetés A biztonságos üzemeltetés érdekében kérjük, kövesse az utasításokat: 1. Kérjük az első bekapcsolás előtt olvassa el a használati utasítást, 2. Ha bármilyen hiba, merül fel a bekapcsolás során, kérjük kapcsolja ki a berendezést, és vegye fel a kapcsolatot a forgalmazóval, 3. Tűz esetén tilos a vízzel történő oltás az áramütés veszélye miatt. 4. Mivel a berendezés nem tartalmaz leválasztó kapcsolót a közcélú hálózat felé, az ASTRASUN javasolja hogy a másodlagos betáplálási oldalon ne közvetlenül a közcélú hálózathoz csatlakoztassa a hibrid invertert, hanem építsen be leválasztó kapcsolót. 5. Na telepítse a hibrid invertert közvetlen víztartály alá, vagy olyan helyre ahol víz ömlés veszélye áll fent, hogy elkerülje a zárlatot, vagy az elektromos tüzet.. Vészhelyzetről FIGYELEM Üzembe helyezés előtt kapcsoljon le minden fogyasztót, amelyeket a hibrid inverterről kíván ellátni villamos energiával. Tűz esetén tilos a vízzel való oltás! Szivárgási áram FIGYELEM Üzembe helyezés előtt ellenőrizze a földelést, a szivárgó áramok elkerülése érdekében! Vezeték nélküli interferencia Az inverter zavarhatja a különböző vezeték nélküli átviteli berendezéseket, ezért kérjük, hogy ne telepítse közvetlenül olyan eszköz mellé amely pl. rádiófrekvenciás átvitellel kommunikál. Akkumulátor Az akkumulátor karbantartását bízza szakemberre. 1. A belső vagy külső akkumulátor elektrolitot tartalmaz. Az akkumulátort tartsa szárazon. Ha az akkumulátor megsérül, elektrolit szivároghat ki, és ez irritálhatja a szemet és a bőrt. Ha ez megtörténne, kérjük, öblítse le bő tiszta vízzel, és menjen orvoshoz.

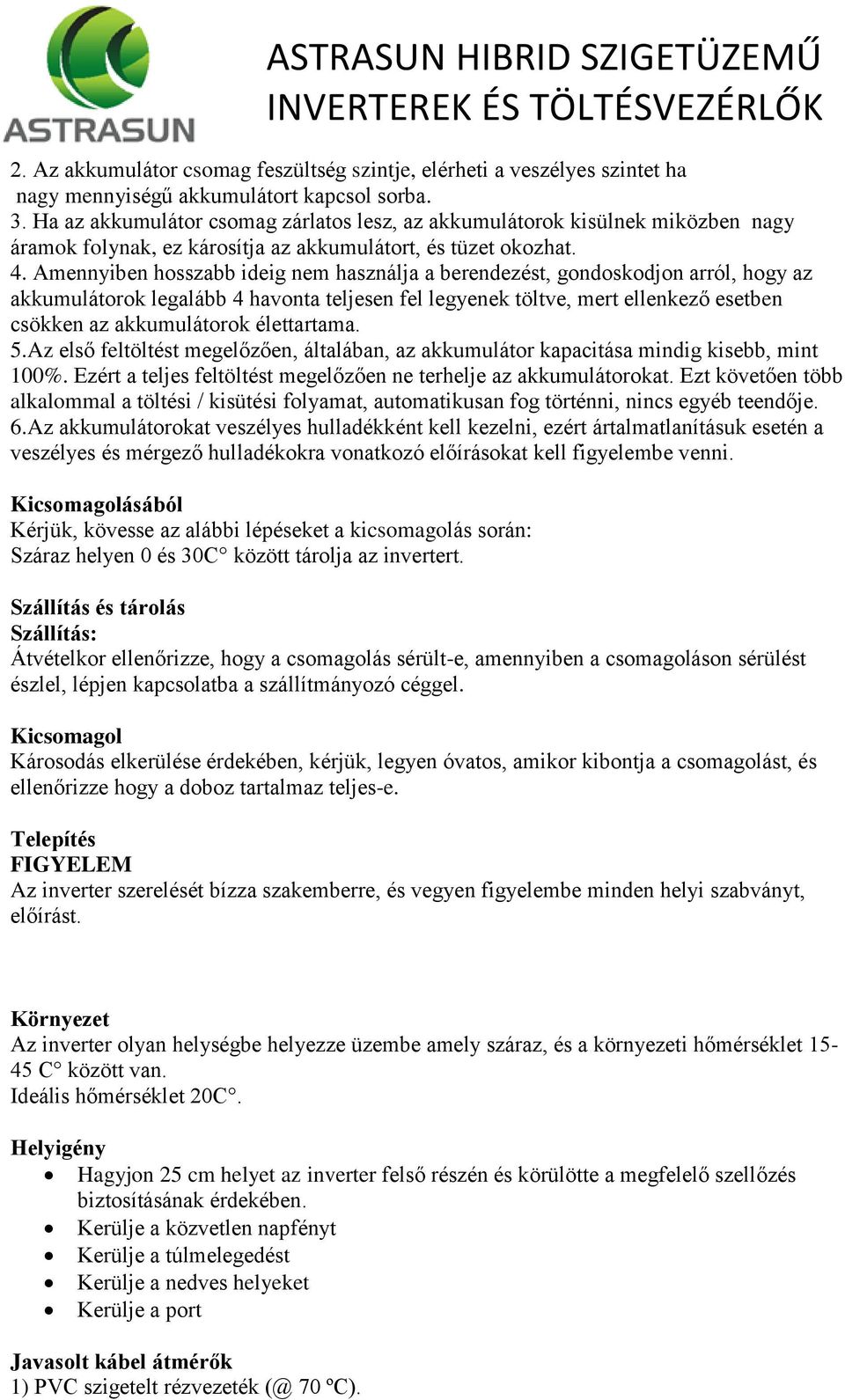

6 2. Az akkumulátor csomag feszültség szintje, elérheti a veszélyes szintet ha nagy mennyiségű akkumulátort kapcsol sorba. 3. Ha az akkumulátor csomag zárlatos lesz, az akkumulátorok kisülnek miközben nagy áramok folynak, ez károsítja az akkumulátort, és tüzet okozhat. 4. Amennyiben hosszabb ideig nem használja a berendezést, gondoskodjon arról, hogy az akkumulátorok legalább 4 havonta teljesen fel legyenek töltve, mert ellenkező esetben csökken az akkumulátorok élettartama. 5.Az első feltöltést megelőzően, általában, az akkumulátor kapacitása mindig kisebb, mint 100%. Ezért a teljes feltöltést megelőzően ne terhelje az akkumulátorokat. Ezt követően több alkalommal a töltési / kisütési folyamat, automatikusan fog történni, nincs egyéb teendője. 6.Az akkumulátorokat veszélyes hulladékként kell kezelni, ezért ártalmatlanításuk esetén a veszélyes és mérgező hulladékokra vonatkozó előírásokat kell figyelembe venni. Kicsomagolásából Kérjük, kövesse az alábbi lépéseket a kicsomagolás során: Száraz helyen 0 és 30C között tárolja az invertert. Szállítás és tárolás Szállítás: Átvételkor ellenőrizze, hogy a csomagolás sérült-e, amennyiben a csomagoláson sérülést észlel, lépjen kapcsolatba a szállítmányozó céggel. Kicsomagol Károsodás elkerülése érdekében, kérjük, legyen óvatos, amikor kibontja a csomagolást, és ellenőrizze hogy a doboz tartalmaz teljes-e. Telepítés FIGYELEM Az inverter szerelését bízza szakemberre, és vegyen figyelembe minden helyi szabványt, előírást. Környezet Az inverter olyan helységbe helyezze üzembe amely száraz, és a környezeti hőmérséklet C között van. Ideális hőmérséklet 20C. Helyigény Hagyjon 25 cm helyet az inverter felső részén és körülötte a megfelelő szellőzés biztosításának érdekében. Kerülje a közvetlen napfényt Kerülje a túlmelegedést Kerülje a nedves helyeket Kerülje a port Javasolt kábel átmérők 1) PVC szigetelt rézvezeték (@ 70 ºC).

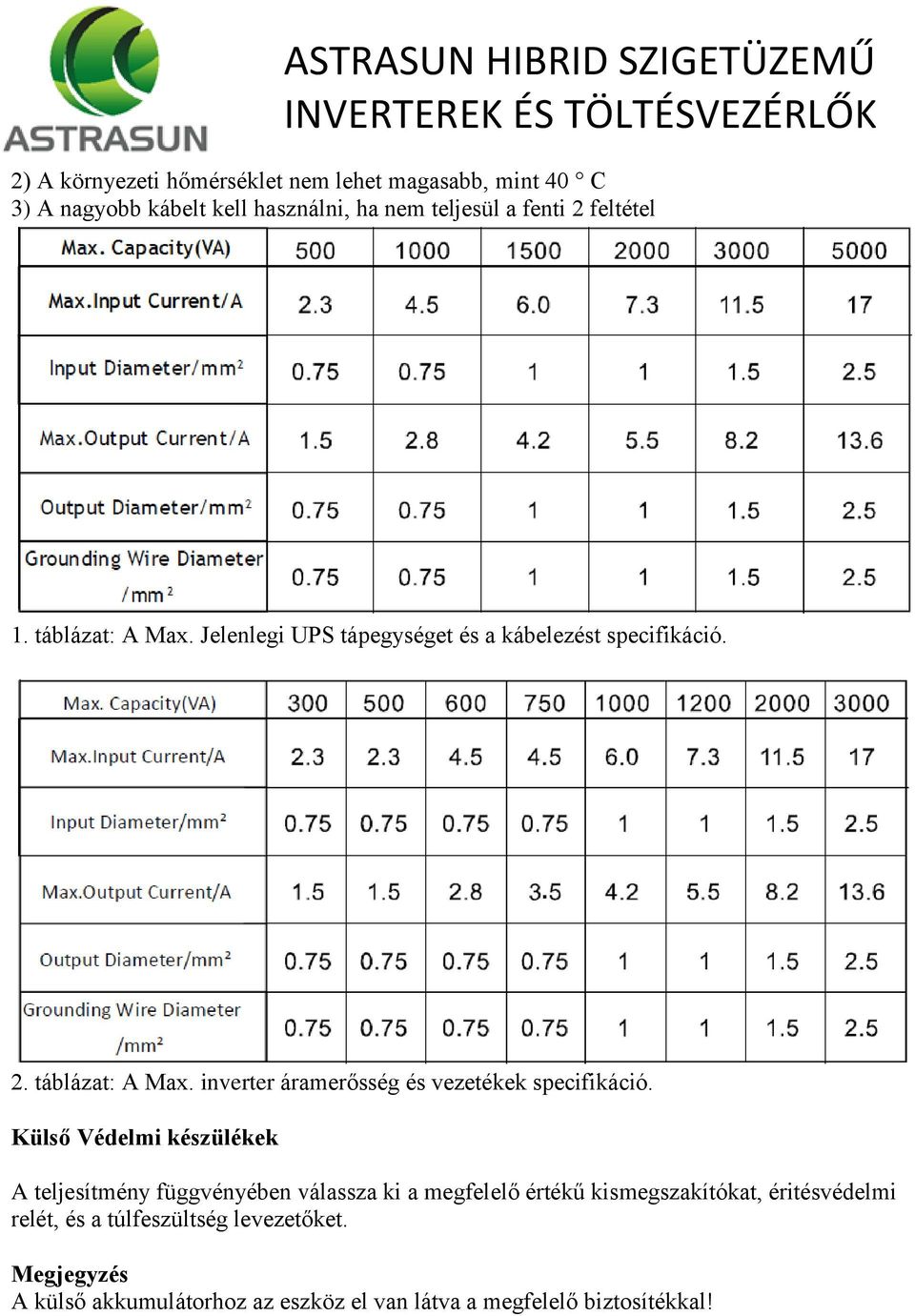

7 2) A környezeti hőmérséklet nem lehet magasabb, mint 40 C 3) A nagyobb kábelt kell használni, ha nem teljesül a fenti 2 feltétel 1. táblázat: A Max. Jelenlegi UPS tápegységet és a kábelezést specifikáció. 2. táblázat: A Max. inverter áramerősség és vezetékek specifikáció. Külső Védelmi készülékek A teljesítmény függvényében válassza ki a megfelelő értékű kismegszakítókat, éritésvédelmi relét, és a túlfeszültség levezetőket. Megjegyzés A külső akkumulátorhoz az eszköz el van látva a megfelelő biztosítékkal!

8 Input Connection-1 Output Connection -1 Akkumulátor csatlakozás Napelemes Connection-1

9 Beüzemelés Első lépés Mielőtt bekapcsolja a készüléket ellenőrizze a következőket? Ellenőrizze hogy a helység szellőzése megfelelő-e Ellenőrizze hogy a kábelek megfelelően vannak-e csatlakoztatva. Ellenőrizze, hogy a kapcsolók és a külső akkumulátor megszakítója "OFF" állásba van-e Bekapcsolás lépései: Állítsa a külső akkumulátor kapcsolóját "ON" állásba Nyomja meg az "ON" gombot a berendezés előlapján Állítsa közcélú hálózat a kapcsolóját "ON" állásba Várjon 30 másodpercet, amíg a kimeneti feszültség stabil Kapcsolja be a fogyasztók biztosítékait Figyelmeztetés Ha a berendezés túl van terhelve, riasztást fog adni, kérjük, vegyen el néhány terhelés és indítsa el újra a rendszert Kikapcsolás lépései Nyomja meg az "OFF" az előlapon Kapcsolja a bemeneti kapcsolót "OFF" állásba Kapcsolja a külső akkumulátor kapcsolót "OFF" állásba Győződjön meg arról, hogy minden kapcsoló és megszakító berendezés megszakad Győződjön meg arról, hogy minden lámpa kialszik
