AKKUMULÁTOR BLOKK CSEPPTÖLTÉSES ÁLLAPOT FELMÉRÉSE.

Átírás

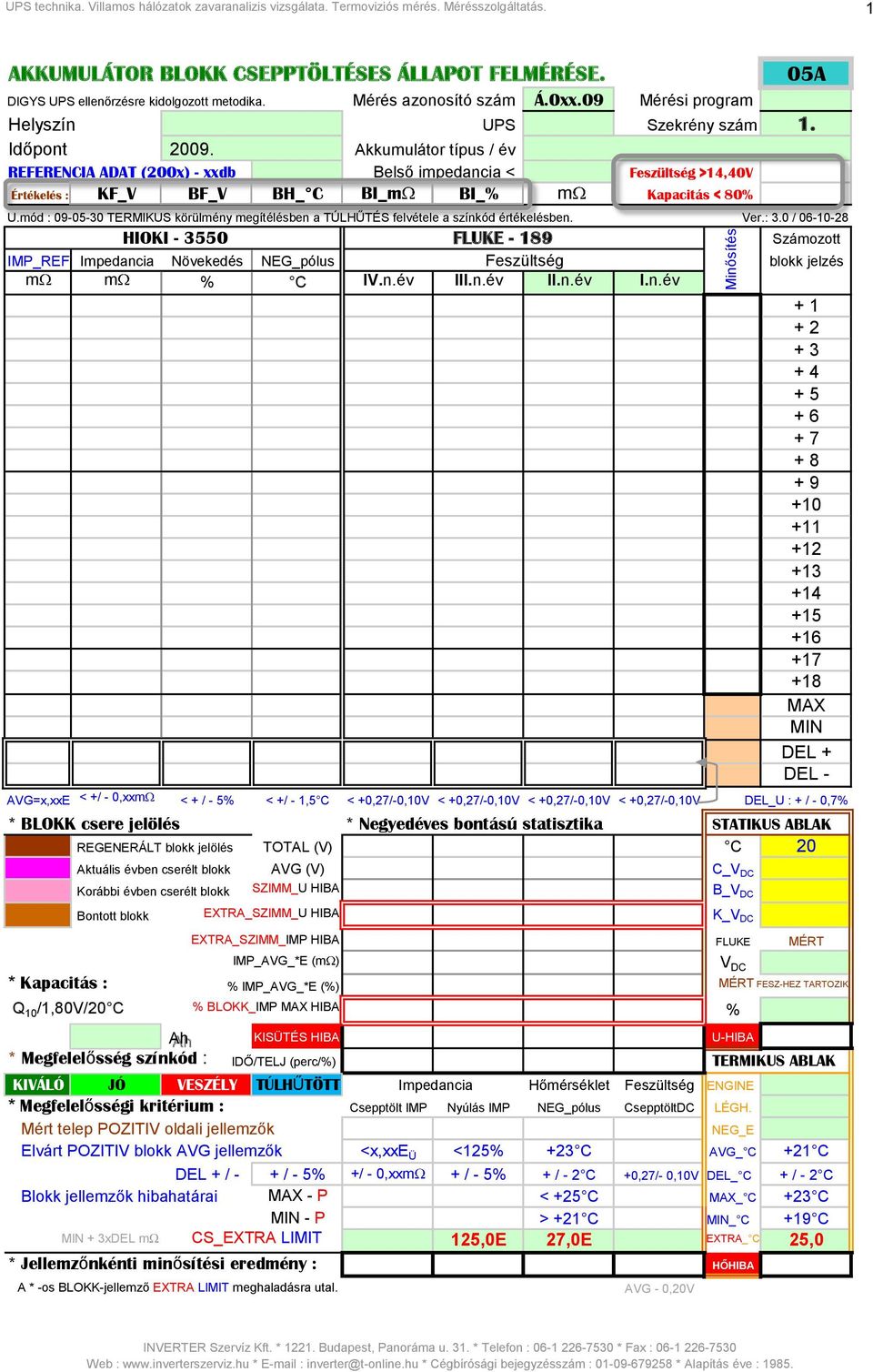

1 Minősítés Minősítés UPS technika. Villamos hálózatok zavaranalizis vizsgálata. Termoviziós mérés. Mérésszolgáltatás. 1 AKKUMULÁTOR BLOKK CSEPPTÖLTÉSES ÁLLAPOT FELMÉRÉSE. DIGYS UPS ellenőrzésre kidolgozott metodika. Mérés azonosító szám Á.0xx.09 Mérési program Helyszín UPS Szekrény szám 1. Időpont Akkumulátor típus / év REFERENCIA ADAT (200x) - xxdb Belső impedancia < Feszültség >14,40V Értékelés : KF_V BF_V BH_ C BI_m BI_% m Kapacitás < 80% U.mód : TERMIKUS körülmény megítélésben a TÚLHŰTÉS felvétele a színkód értékelésben. Ver.: 3.0 / HIOKI FLUKE Számozott IMP_REF Impedancia Növekedés NEG_pólus Feszültség blokk jelzés m m % C IV.n.év III.n.év II.n.év I.n.év 05A MAX MIN DEL + DEL - AVG=x,xxE < +/ - 0,xxm < + / - 5% < +/ - 1,5 C < +0,27/-0,10V < +0,27/-0,10V < +0,27/-0,10V < +0,27/-0,10V DEL_U : + / - 0,7% * BLOKK csere jelölés * Negyedéves bontású statisztika STATIKUS ABLAK REGENERÁLT blokk jelölés TOTAL (V) C 20 Aktuális évben cserélt blokk AVG (V) C_V DC Korábbi évben cserélt blokk SZIMM_U HIBA B_V DC Bontott blokk EXTRA_SZIMM_U HIBA K_V DC EXTRA_SZIMM_IMP HIBA FLUKE MÉRT IMP_AVG_*E (m ) V DC * Kapacitás : % IMP_AVG_*E (%) MÉRT FESZ-HEZ TARTOZIK Q 10 /1,80V/20 C % BLOKK_IMP MAX HIBA % Ah KISÜTÉS HIBA U-HIBA * Megfelelősség színkód : IDŐ/TELJ (perc/%) TERMIKUS ABLAK KIVÁLÓ JÓ VESZÉLY TÚLHŰTÖTT Impedancia Hőmérséklet Feszültség ENGINE * Megfelelősségi kritérium : Csepptölt IMP Nyúlás IMP NEG_pólus CsepptöltDC LÉGH. Mért telep POZITIV oldali jellemzők NEG_E Elvárt POZITIV blokk AVG jellemzők <x,xxe Ü <125% +23 C AVG_ C +21 C DEL + / - + / - 5% +/ - 0,xxm + / - 5% + / - 2 C +0,27/- 0,10V DEL_ C + / - 2 C Blokk jellemzők hibahatárai MAX - P < +25 C MAX_ C +23 C MIN - P > +21 C MIN_ C +19 C MIN + 3xDEL m CS_EXTRA LIMIT 125,0E 27,0E EXTRA_ C 25,0 * Jellemzőnkénti minősítési eredmény : HŐHIBA A * -os BLOKK-jellemző EXTRA LIMIT meghaladásra utal. AVG - 0,20V

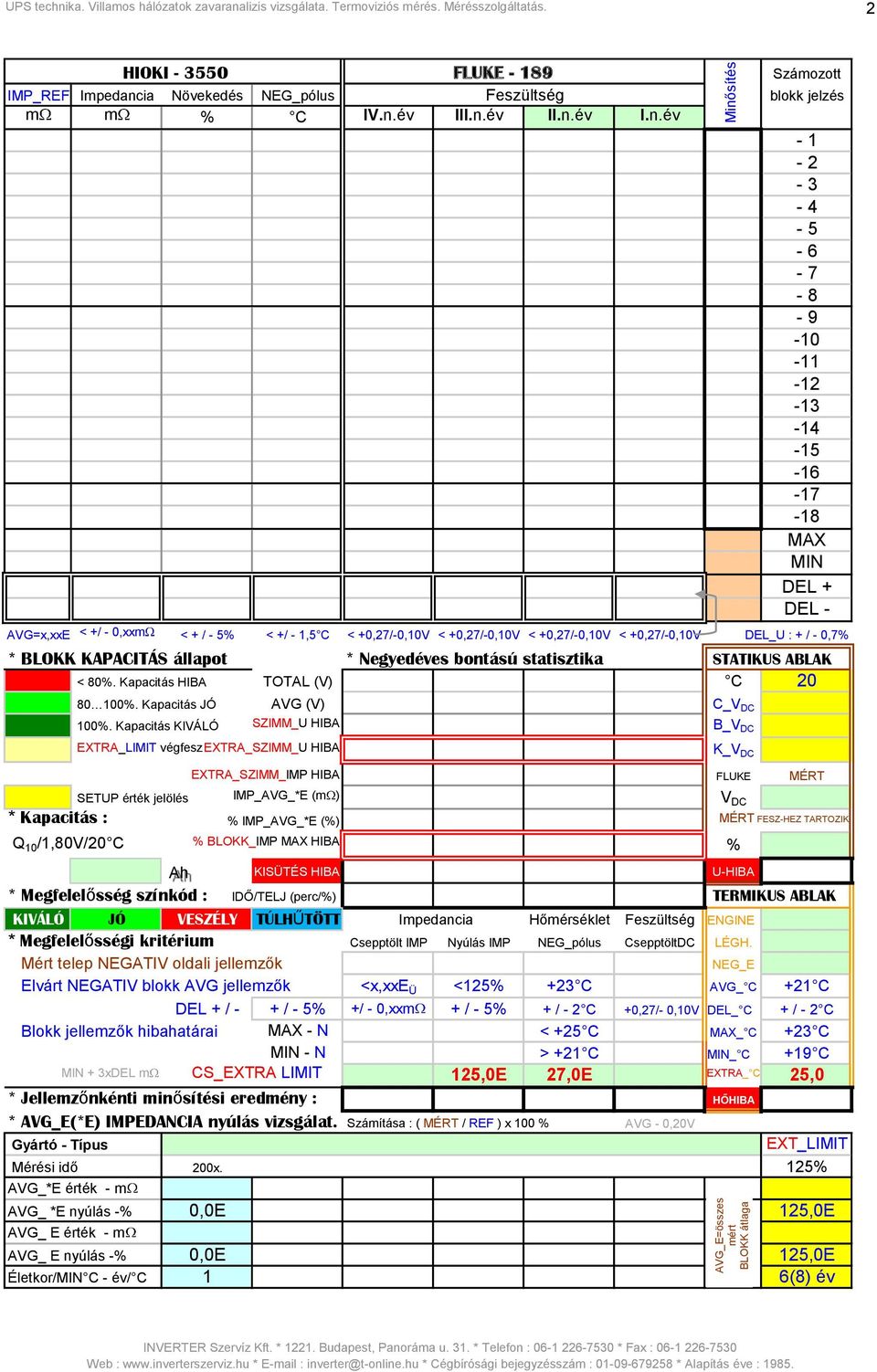

2 AVG_E=összes mért BLOKK átlaga Minősítés UPS technika. Villamos hálózatok zavaranalizis vizsgálata. Termoviziós mérés. Mérésszolgáltatás. 2 HIOKI FLUKE Számozott IMP_REF Impedancia Növekedés NEG_pólus Feszültség blokk jelzés m m % C IV.n.év III.n.év II.n.év I.n.év MAX MIN DEL + DEL - AVG=x,xxE < +/ - 0,xxm < + / - 5% < +/ - 1,5 C < +0,27/-0,10V < +0,27/-0,10V < +0,27/-0,10V < +0,27/-0,10V DEL_U : + / - 0,7% * BLOKK KAPACITÁS állapot * Negyedéves bontású statisztika STATIKUS ABLAK < 80%. Kapacitás HIBA TOTAL (V) C %. Kapacitás JÓ AVG (V) C_V DC 100%. Kapacitás KIVÁLÓ SZIMM_U HIBA B_V DC EXTRA_LIMIT végfeszextra_szimm_u HIBA K_V DC EXTRA_SZIMM_IMP HIBA FLUKE MÉRT SETUP érték jelölés IMP_AVG_*E (m ) V DC * Kapacitás : % IMP_AVG_*E (%) MÉRT FESZ-HEZ TARTOZIK Q 10 /1,80V/20 C % BLOKK_IMP MAX HIBA % Ah KISÜTÉS HIBA U-HIBA * Megfelelősség színkód : IDŐ/TELJ (perc/%) TERMIKUS ABLAK KIVÁLÓ JÓ VESZÉLY TÚLHŰTÖTT Impedancia Hőmérséklet Feszültség ENGINE * Megfelelősségi kritérium Csepptölt IMP Nyúlás IMP NEG_pólus CsepptöltDC LÉGH. Mért telep NEGATIV oldali jellemzők NEG_E Elvárt NEGATIV blokk AVG jellemzők <x,xxe Ü <125% +23 C AVG_ C +21 C DEL + / - + / - 5% +/ - 0,xxm + / - 5% + / - 2 C +0,27/- 0,10V DEL_ C + / - 2 C Blokk jellemzők hibahatárai MAX - N < +25 C MAX_ C +23 C MIN - N > +21 C MIN_ C +19 C MIN + 3xDEL m CS_EXTRA LIMIT 125,0E 27,0E EXTRA_ C 25,0 * Jellemzőnkénti minősítési eredmény : HŐHIBA * AVG_E(*E) IMPEDANCIA nyúlás vizsgálat. Számítása : ( MÉRT / REF ) x 100 % AVG - 0,20V Gyártó - Típus EXT_LIMIT Mérési idő 200x. 125% AVG_*E érték - m AVG_ *E nyúlás -% 0,0E 125,0E AVG_ E érték - m AVG_ E nyúlás -% 0,0E 125,0E Életkor/MIN C - év/ C 1 6(8) év

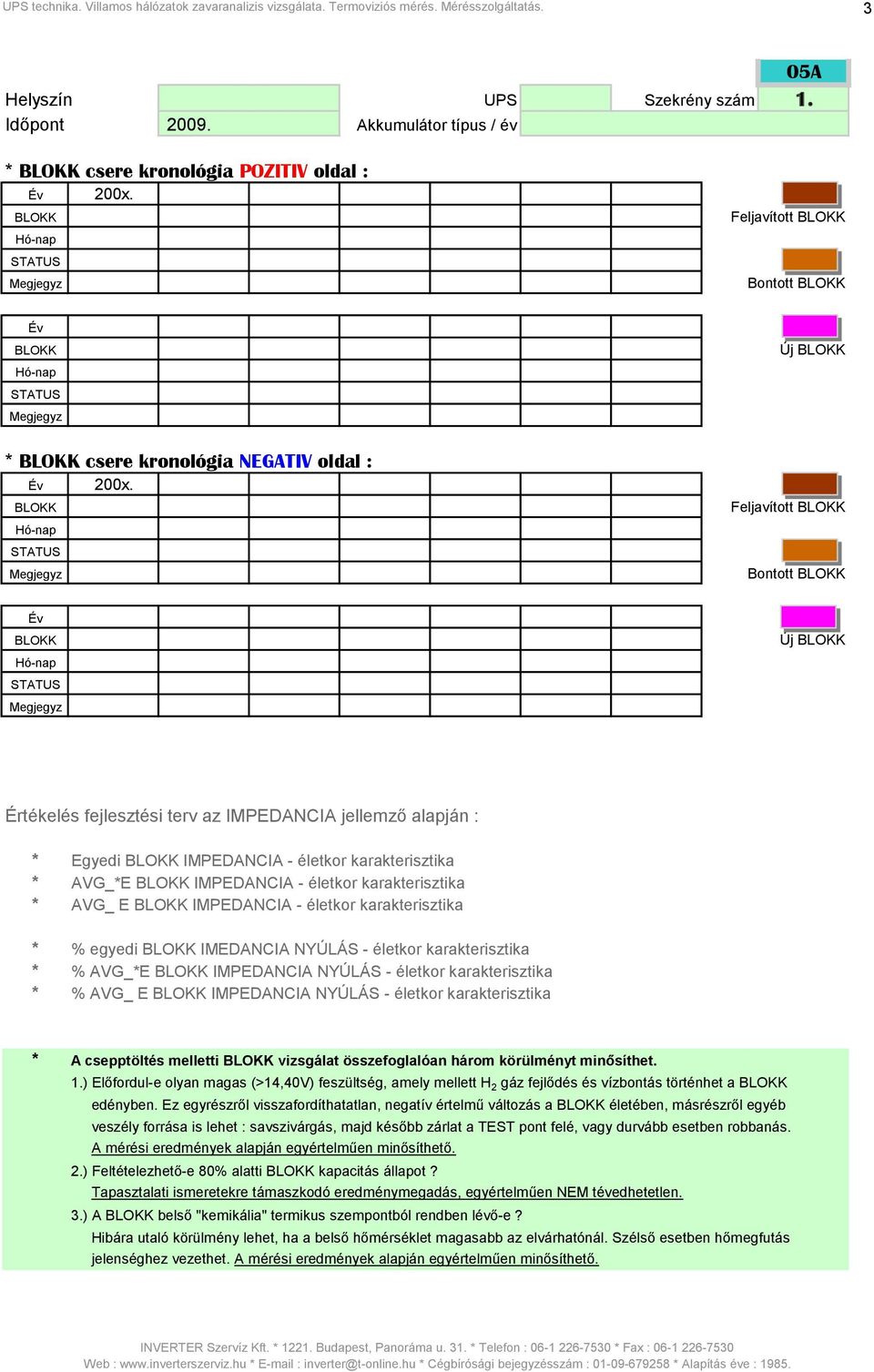

3 UPS technika. Villamos hálózatok zavaranalizis vizsgálata. Termoviziós mérés. Mérésszolgáltatás. 3 05A Helyszín UPS Szekrény szám 1. Időpont Akkumulátor típus / év * BLOKK csere kronológia POZITIV oldal : Év 200x. BLOKK Feljavított BLOKK Megjegyz Bontott BLOKK Év BLOKK Új BLOKK Megjegyz * BLOKK csere kronológia NEGATIV oldal : Év 200x. BLOKK Feljavított BLOKK Megjegyz Bontott BLOKK Év BLOKK Új BLOKK Megjegyz Értékelés fejlesztési terv az IMPEDANCIA jellemző alapján : * Egyedi BLOKK IMPEDANCIA - életkor karakterisztika * AVG_*E BLOKK IMPEDANCIA - életkor karakterisztika * AVG_ E BLOKK IMPEDANCIA - életkor karakterisztika * % egyedi BLOKK IMEDANCIA NYÚLÁS - életkor karakterisztika * % AVG_*E BLOKK IMPEDANCIA NYÚLÁS - életkor karakterisztika * % AVG_ E BLOKK IMPEDANCIA NYÚLÁS - életkor karakterisztika * A csepptöltés melletti BLOKK vizsgálat összefoglalóan három körülményt minősíthet. 1.) Előfordul-e olyan magas (>14,40V) feszültség, amely mellett H 2 gáz fejlődés és vízbontás történhet a BLOKK edényben. Ez egyrészről visszafordíthatatlan, negatív értelmű változás a BLOKK életében, másrészről egyéb veszély forrása is lehet : savszivárgás, majd később zárlat a TEST pont felé, vagy durvább esetben robbanás. A mérési eredmények alapján egyértelműen minősíthető. 2.) Feltételezhető-e 80% alatti BLOKK kapacitás állapot? Tapasztalati ismeretekre támaszkodó eredménymegadás, egyértelműen NEM tévedhetetlen. 3.) A BLOKK belső "kemikália" termikus szempontból rendben lévő-e? Hibára utaló körülmény lehet, ha a belső hőmérséklet magasabb az elvárhatónál. Szélső esetben hőmegfutás jelenséghez vezethet. A mérési eredmények alapján egyértelműen minősíthető.

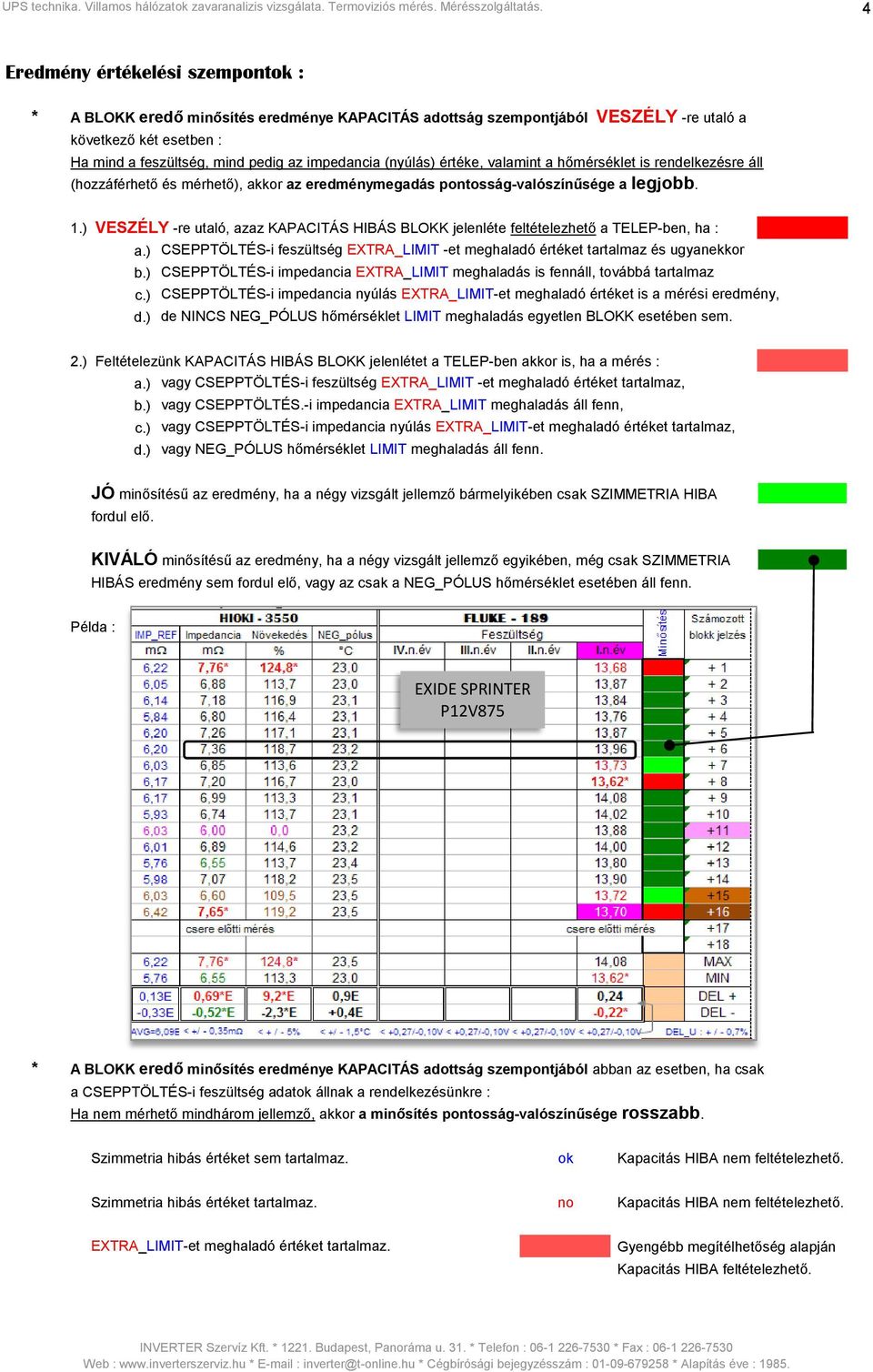

4 UPS technika. Villamos hálózatok zavaranalizis vizsgálata. Termoviziós mérés. Mérésszolgáltatás. 4 Eredmény értékelési szempontok : * A BLOKK eredő minősítés eredménye KAPACITÁS adottság szempontjából VESZÉLY -re utaló a következő két esetben : Ha mind a feszültség, mind pedig az impedancia (nyúlás) értéke, valamint a hőmérséklet is rendelkezésre áll (hozzáférhető és mérhető), akkor az eredménymegadás pontosság-valószínűsége a legjobb. 1.) VESZÉLY -re utaló, azaz KAPACITÁS HIBÁS BLOKK jelenléte feltételezhető a TELEP-ben, ha : a.) CSEPPTÖLTÉS-i feszültség EXTRA_LIMIT -et meghaladó értéket tartalmaz és ugyanekkor b.) CSEPPTÖLTÉS-i impedancia EXTRA_LIMIT meghaladás is fennáll, továbbá tartalmaz c.) CSEPPTÖLTÉS-i impedancia nyúlás EXTRA_LIMIT-et meghaladó értéket is a mérési eredmény, d.) de NINCS NEG_PÓLUS hőmérséklet LIMIT meghaladás egyetlen BLOKK esetében sem. 2.) Feltételezünk KAPACITÁS HIBÁS BLOKK jelenlétet a TELEP-ben akkor is, ha a mérés : a.) vagy CSEPPTÖLTÉS-i feszültség EXTRA_LIMIT -et meghaladó értéket tartalmaz, b.) vagy CSEPPTÖLTÉS.-i impedancia EXTRA_LIMIT meghaladás áll fenn, c.) vagy CSEPPTÖLTÉS-i impedancia nyúlás EXTRA_LIMIT-et meghaladó értéket tartalmaz, d.) vagy NEG_PÓLUS hőmérséklet LIMIT meghaladás áll fenn. JÓ minősítésű az eredmény, ha a négy vizsgált jellemző bármelyikében csak SZIMMETRIA HIBA fordul elő. KIVÁLÓ minősítésű az eredmény, ha a négy vizsgált jellemző egyikében, még csak SZIMMETRIA HIBÁS eredmény sem fordul elő, vagy az csak a NEG_PÓLUS hőmérséklet esetében áll fenn. Példa : EXIDE SPRINTER P12V875 * A BLOKK eredő minősítés eredménye KAPACITÁS adottság szempontjából abban az esetben, ha csak a CSEPPTÖLTÉS-i feszültség adatok állnak a rendelkezésünkre : Ha nem mérhető mindhárom jellemző, akkor a minősítés pontosság-valószínűsége rosszabb. Szimmetria hibás értéket sem tartalmaz. ok Kapacitás HIBA nem feltételezhető. Szimmetria hibás értéket tartalmaz. no Kapacitás HIBA nem feltételezhető. EXTRA_LIMIT-et meghaladó értéket tartalmaz. Gyengébb megítélhetőség alapján Kapacitás HIBA feltételezhető.

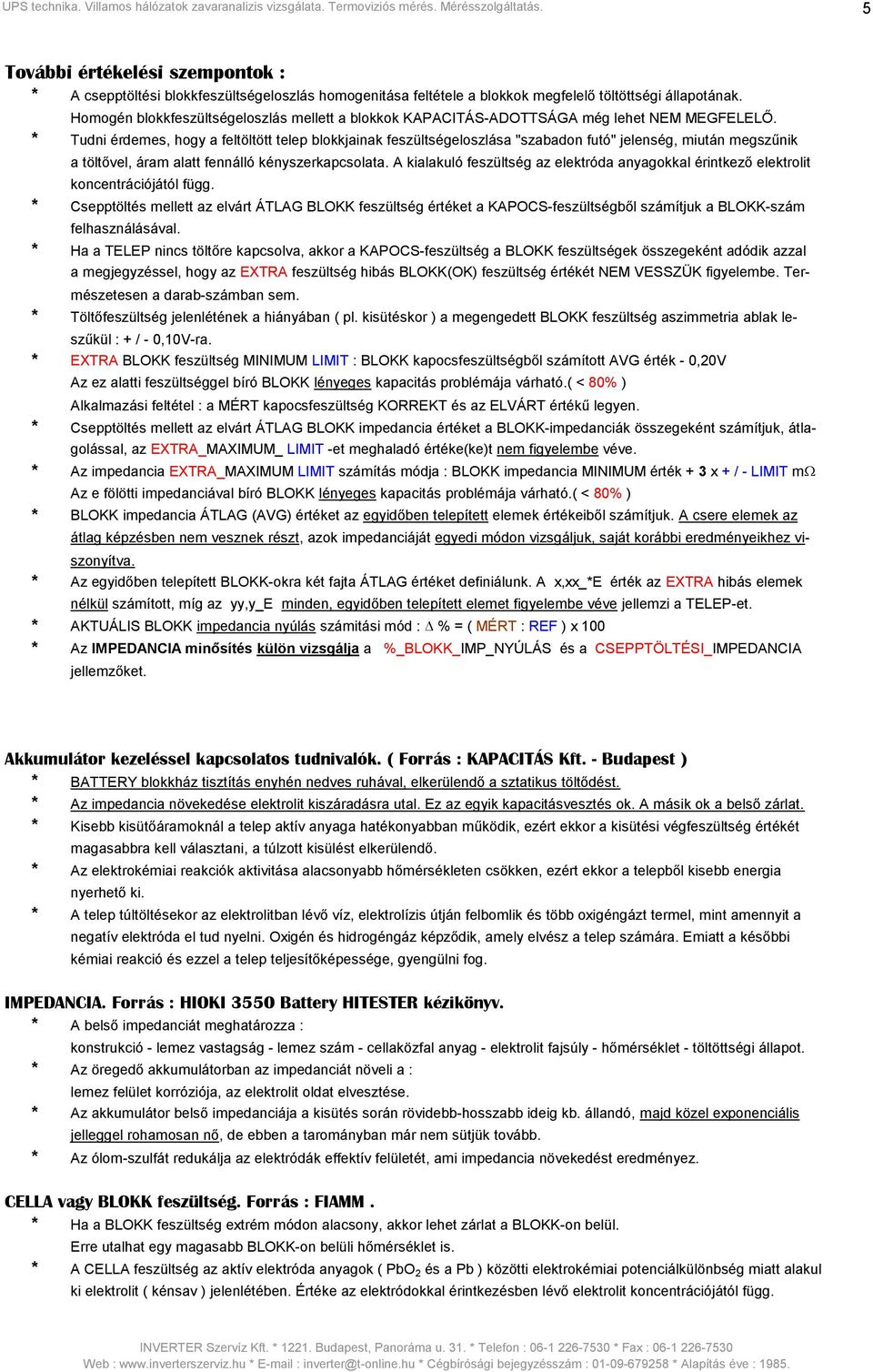

5 UPS technika. Villamos hálózatok zavaranalizis vizsgálata. Termoviziós mérés. Mérésszolgáltatás. 5 További értékelési szempontok : * A csepptöltési blokkfeszültségeloszlás homogenitása feltétele a blokkok megfelelő töltöttségi állapotának. Homogén blokkfeszültségeloszlás mellett a blokkok KAPACITÁS-ADOTTSÁGA még lehet NEM MEGFELELŐ. * Tudni érdemes, hogy a feltöltött telep blokkjainak feszültségeloszlása "szabadon futó" jelenség, miután megszűnik a töltővel, áram alatt fennálló kényszerkapcsolata. A kialakuló feszültség az elektróda anyagokkal érintkező elektrolit koncentrációjától függ. * Csepptöltés mellett az elvárt ÁTLAG BLOKK feszültség értéket a KAPOCS-feszültségből számítjuk a BLOKK-szám felhasználásával. * Ha a TELEP nincs töltőre kapcsolva, akkor a KAPOCS-feszültség a BLOKK feszültségek összegeként adódik azzal a megjegyzéssel, hogy az EXTRA feszültség hibás BLOKK(OK) feszültség értékét NEM VESSZÜK figyelembe. Ter- mészetesen a darab-számban sem. * Töltőfeszültség jelenlétének a hiányában ( pl. kisütéskor ) a megengedett BLOKK feszültség aszimmetria ablak leszűkül : + / - 0,10V-ra. * EXTRA BLOKK feszültség MINIMUM LIMIT : BLOKK kapocsfeszültségből számított AVG érték - 0,20V Az ez alatti feszültséggel bíró BLOKK lényeges kapacitás problémája várható.( < 80% ) Alkalmazási feltétel : a MÉRT kapocsfeszültség KORREKT és az ELVÁRT értékű legyen. * Csepptöltés mellett az elvárt ÁTLAG BLOKK impedancia értéket a BLOKK-impedanciák összegeként számítjuk, átlagolással, az EXTRA_MAXIMUM_ LIMIT -et meghaladó értéke(ke)t nem figyelembe véve. * Az impedancia EXTRA_MAXIMUM LIMIT számítás módja : BLOKK impedancia MINIMUM érték + 3 x + / - LIMIT m Az e fölötti impedanciával bíró BLOKK lényeges kapacitás problémája várható.( < 80% ) * BLOKK impedancia ÁTLAG (AVG) értéket az egyidőben telepített elemek értékeiből számítjuk. A csere elemek az átlag képzésben nem vesznek részt, azok impedanciáját egyedi módon vizsgáljuk, saját korábbi eredményeikhez viszonyítva. * Az egyidőben telepített BLOKK-okra két fajta ÁTLAG értéket definiálunk. A x,xx_*e érték az EXTRA hibás elemek nélkül számított, míg az yy,y_e minden, egyidőben telepített elemet figyelembe véve jellemzi a TELEP-et. * AKTUÁLIS BLOKK impedancia nyúlás számitási mód : % = ( MÉRT : REF ) x 100 * Az IMPEDANCIA minősítés külön vizsgálja a %_BLOKK_IMP_NYÚLÁS és a CSEPPTÖLTÉSI_IMPEDANCIA jellemzőket. Akkumulátor kezeléssel kapcsolatos tudnivalók. ( Forrás : KAPACITÁS Kft. - Budapest ) * BATTERY blokkház tisztítás enyhén nedves ruhával, elkerülendő a sztatikus töltődést. * Az impedancia növekedése elektrolit kiszáradásra utal. Ez az egyik kapacitásvesztés ok. A másik ok a belső zárlat. * Kisebb kisütőáramoknál a telep aktív anyaga hatékonyabban működik, ezért ekkor a kisütési végfeszültség értékét magasabbra kell választani, a túlzott kisülést elkerülendő. * Az elektrokémiai reakciók aktivitása alacsonyabb hőmérsékleten csökken, ezért ekkor a telepből kisebb energia nyerhető ki. * A telep túltöltésekor az elektrolitban lévő víz, elektrolízis útján felbomlik és több oxigéngázt termel, mint amennyit a negatív elektróda el tud nyelni. Oxigén és hidrogéngáz képződik, amely elvész a telep számára. Emiatt a későbbi kémiai reakció és ezzel a telep teljesítőképessége, gyengülni fog. IMPEDANCIA. Forrás : HIOKI 3550 Battery HITESTER kézikönyv. * A belső impedanciát meghatározza : konstrukció - lemez vastagság - lemez szám - cellaközfal anyag - elektrolit fajsúly - hőmérséklet - töltöttségi állapot. * Az öregedő akkumulátorban az impedanciát növeli a : lemez felület korróziója, az elektrolit oldat elvesztése. * Az akkumulátor belső impedanciája a kisütés során rövidebb-hosszabb ideig kb. állandó, majd közel exponenciális jelleggel rohamosan nő, de ebben a tarományban már nem sütjük tovább. * Az ólom-szulfát redukálja az elektródák effektív felületét, ami impedancia növekedést eredményez. CELLA vagy BLOKK feszültség. Forrás : FIAMM. * Ha a BLOKK feszültség extrém módon alacsony, akkor lehet zárlat a BLOKK-on belül. Erre utalhat egy magasabb BLOKK-on belüli hőmérséklet is. * A CELLA feszültség az aktív elektróda anyagok ( PbO 2 és a Pb ) közötti elektrokémiai potenciálkülönbség miatt alakul ki elektrolit ( kénsav ) jelenlétében. Értéke az elektródokkal érintkezésben lévő elektrolit koncentrációjától függ.
