1 TOP SECRET SECRET INTERNAL USE ONLY PUBLIC Applied berendezések Dealer Konferencia 2013 Zelenka Péter

2 Applied berendezések TARTALOMJEGYZÉK Bemutatás Termékek: Folyadékhűtők Légkezelő berendezések Fan coil berendezések 2

3 Applied berendezések Hidraulikai rendszer Az Applied berendezések alapja a hidraulikai rendszer. Hidraulikai Rendszerek Komponensei FOLYADÉKHŰTŐK LÉGKEZELŐ BERENDEZÉSEK FAN COILOK 3

4 Applied berendezések Hidraulikai rendszer Az Applied berendezések alapja a hidraulikai rendszer. Hidraulikai Rendszerek Komponensei FOLYADÉKHŰTŐK LÉGKEZELŐ BERENDEZÉSEK FAN COILOK 4

Applied berendezések Folyadékhűtők - Kompressorok A folyadékhűtő szíve a kompresszor, különböző típusai vannak: DUGATTYÚS Volumetrikus Kompresszor ROTARY SCROLL

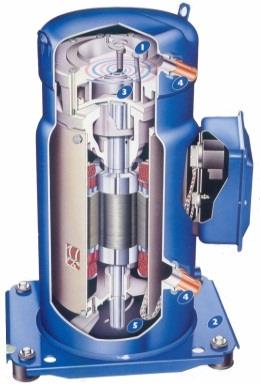

5 Applied berendezések Folyadékhűtők - Kompressorok A folyadékhűtő szíve a kompresszor, különböző típusai vannak: DUGATTYÚS Volumetrikus Kompresszor ROTARY SCROLL CSAVAR Dinamikus Kompresszor TURBÓ (CENTRIFUGAL) CENTRIFUGAL MÁGNESES CSAPÁGYAZÁSSAL 60s 60s 90s 70s 2000 DAIKIN ELŐNYE MINDEGYIK KOMPRESSZOR TÍPUST SAJÁT MAGA GYÁRTJA 5

R-134a R-410A & 407c Applied berendezések Folyadékhűtők Léghűtéses portfólió 2012 0 50 100 250 500 750 1000 1250 1500 Mini & Kis Inverteres

6 R-134a R-410A & 407c Applied berendezések Folyadékhűtők Léghűtéses portfólió Mini & Kis Inverteres Hűtőteljesítmény (kw) 2000 Multi Scroll Csavar Hűtős kivitel AC Inverteres Csavar Szabadhűtéses Csavar Inverteres Csavar Hőszivattyús Hűtős kivitel Hőszivattyús 6

7 COP EER - ESEER Teljes terhelés melletti hatásfok tényezők: COP hőszivattyú hatékonyság COP = Fűtőteljesítmény (kw) Villamos teljesítmény (kw) Applied berendezések COP (Coefficient Of Performance) megadja a hőszivattyú / kompresszor hatékonyságát, azaz a fűtőteljesítmény (kw), és a felvett villamos teljesítmény hányadosa (kw). EER hűtőgép hatékonyság / hűtési üzem EER (Energy Efficiency Ratio) megadja a berendezés hatékonyságát, azaz a hűtőteljesítmény (kw) és a berendezés által felvett összes villamos teljesítmény hányadosa (kw kompresszor + kw ventilátorok). EER = Hűtőteljesítmény (kw) Összes villamos telj. (kw)

8 COP EER - ESEER Éves átlagos hatásfok / léghűtéses FH ESEER - European Seasonal Energy Efficiency Ratio Applied berendezések Ahhoz, hogy valósabb képet kapjunk az éves energiafelhasználásról, bevezetésre került a European Seasonal Energy Efficiency Ratio (ESEER). Az ESEER egy súlyozott érték, mely súlyozva veszi figyelembe az év során a 100% és a részterhelésen mért adatokat, figyelembe véve környezeti hőmérséklet változást is. ESEER = A*EER 100% + B*EER 75% + C*EER 50% + D*EER 25% Súlyozás: A = 0.03 (3%) B = 0.33 (33%) C = 0.41 (41%) D = 0.23 (23%) Részterhelések mellett a környezeti hőmérséklet: 35 C 30 C 25 C 20 C

9 Applied berendezések COP EER - ESEER EER & ESEER EN14511 Kondenzátor oldali szivattyú (Vízhűtéses folyadékhűtők) Elpárologtató oldali szivattyú (lég & vízhűtéses folyadékhűtők) PÉLDA EWAQ500F-XR multi scroll léghűtéses folyadékhűtő Hűtőteljesítmény Vízoldali ellenállás EER EER ESEER ESEER [kw] [kpa] EN EN ,00 2,96 4,97 4,75

10 Applied berendezések Magas hatékonyságú folyadékhűtők Termék Hűtőközeg Sorozat név Hűtőteljesítmény Verzió Hatékonyság Léghűtéses folyadékhűtő DC-inverter scroll kompresszorral és DC-inverter ventilátorokkal R-410A EWA/YQ~BA 7 méret 16 kw-tól 75 kw-ig Magas hatékonyságú csak - Hűtős és Hőszivattyús - Gyárilag szerelt szivattyúval vagy szivattyú nélkül ESEER 4,0-től 4,8-ig

Applied berendezések Magas hatékonyságú folyadékhűtők SZÉLES TERMÉKPALETTA A MAGAS HATÉKONYSÁG ÉRDEKÉBEN EWAQ-E- EWAQ-F- Energia Hatékonysági osztály: A Léghűtéses SCROLL folyadékhűtő 170 670 kw

11 Applied berendezések Magas hatékonyságú folyadékhűtők SZÉLES TERMÉKPALETTA A MAGAS HATÉKONYSÁG ÉRDEKÉBEN EWAQ-E- EWAQ-F- Energia Hatékonysági osztály: A Léghűtéses SCROLL folyadékhűtő kw hűtőteljesítmény Kompakt kialakítás Széles működési tartomány +52 C külső léghőmérsékletig. (nyár) -18 C külső léghőmérsékletig. (tél) Két féle hatékonysági szint Három féle zajszint Teljes terheléses hatékonyság 3.13-ig (EER EN14511) Szezonális hatékonyság 4.75-ig (ESEER EN14511) Könnyű integrálhatóság a BMS rendszerekbe

R-134a R-410A & 407c Applied berendezések Folyadékhűtők Léghűtéses portfólió 2013 fejlesztések 0 Hűtőteljesítmény(kW) 50 100 250 500 750 1000 1250 1500 2000 Mini & Kis Inverter 2013 TERMÉK

12 R-134a R-410A & 407c Applied berendezések Folyadékhűtők Léghűtéses portfólió 2013 fejlesztések 0 Hűtőteljesítmény(kW) Mini & Kis Inverter 2013 TERMÉK FEJLESZTÉSEK DC Inverteres Scroll (Hűtős & Hőszivattyús) Multi Scroll Multi Scroll Hőszivattyús Csavar Hűtős kivitel Szabadhűtéses Csavar AC Inverteres Csavar DC Inverteres Csavar Hűtős kivitel AC Inverteres Csavar Hőszivattyús Hűtős kivitel Hőszivattyús 12

13 R-134a Applied berendezések Folyadékhűtők Vízhűtéses portfólió Hűtőteljesítmény(kW) R-134a R-410A & 407c R-407c Scroll R-410a Csavar Csavar Elárasztásos Csavar Inverteres turbó (centrifugal) mágneses csapágyazással Turbó (centrifugal) folyadékhűtő (single compressor units up to kw) (dual compressor units up to kw) 13

Folyadékhűtők Vízhűtéses portfólió 2013 fejlesztések R-134a Applied berendezések 0 Hűtőteljesítmény(kW) 50 100 250 500 750 1000 1250 1500 2000 R-134a R-410A & 407c Screw R-407c Scroll R-410A Csavar

14 Folyadékhűtők Vízhűtéses portfólió 2013 fejlesztések R-134a Applied berendezések 0 Hűtőteljesítmény(kW) R-134a R-410A & 407c Screw R-407c Scroll R-410A Csavar AC Inverteres Elárasztásos Csavar 2013 TERMÉK FEJLESZTÉSEK Elárasztásos Csavar Inverteres turbó (centrifugal) mágneses csapágyazással 3,000Ton Turbó (centrifugal) folyadékhűtő Turbó (centrifugal) folyadékhűtő (single compressor units up to kw) (dual compressor units up to kw) 14

15 Applied berendezések Hidraulikai rendszer Az Applied berendezések alapja a hidraulikai rendszer. Hidraulikai Rendszerek Komponensei FOLYADÉKHŰTŐK LÉGKEZELŐ BERENDEZÉSEK FAN COILOK 15

16 Daikin AHU Sorozat Applied berendezések Légkezelő berendezés Termék portfólió Légszállítás (m³/h * 1000) D-AHU Professional m 3 /h m 3 /h-ig D-AHU Easy 500 m 3 /h m 3 /h-ig D-AHU Energy 1500 m 3 /h m 3 /h-ig 16

17 Daikin AHU Sorozat Applied berendezések Légkezelő berendezés 2013 Fejlesztések 0 Légszállítás (m³/h * 1000) D-AHU Professional 2013 TERMÉK FEJLESZTÉSEK m 3 /h m 3 /h-ig D-AHU Easy 500 m 3 /h up to m 3 /h D-AHU Energy 1500 m 3 /h m 3 /h-ig Low height 300 m 3 /h m 3 /h-ig D-AHU Hygienic 17

18 Applied berendezések Hidraulikai rendszer Az Applied berendezések alapja a hidraulikai rendszer. Hidraulikai Rendszerek Komponensei FOLYADÉKHŰTŐK LÉGKEZELŐ BERENDEZÉSEK FAN COILOK 18

19 Applied berendezések Fan coil berendezések portfólió 2012 TOTAL HŰTÉSI TELJESÍTMÉNY (kw) Parapetes Flexibilis Burkolattal és burkolat nélkül Légcsatornázható alacsony, közepes & magas ESP Kazettás (600x600) Kazettás (900x900) Falra szerelt 19

FEJLESZTÉSEK Flexibilis Burkolattal és burkolat nélkül Légcsatornázható

20 Applied berendezések Fan coil berendezések 2013 Fejlesztések TOTAL HŰTÉSI TELJESÍTMÉNY (kw) Parapetes 2013 TERMÉK FEJLESZTÉSEK Flexibilis Burkolattal és burkolat nélkül Légcsatornázható alacsony, közepes & magas ESP Kazettás (600x600) Kazettás (900x900) Falra szerelt 20

21 Körkifúvós verzióapplied berendezések BLDC (Fokozatmentes ventilátor) Fan-coil Berendezések TOTAL COOLING CAPACITY (kw) Alacsony elektromos teljesítmény felvétel Összehasonlítás a hagyományos AC motor fan coil berendezésekkel Elektromos teljesítmény felvétel csökkenés akár 70% Eurovent Energia Hatékonysági osztály: A AC motor Fan-coil -72% -63% BLDC motor Fan-coil * Az adatok a legmagasabb fordulatra vonatkoznak 21

fan coil berendezésekkel: Kisebb fluktuáció a belső

22 BLDC (Fokozatmentes ventilátor) Fan-coil Berendezések Applied berendezések Összehasonlítás a hagyományos AC motor fan coil berendezésekkel: Kisebb fluktuáció a belső hőmérséklet és relatív páratartalom esetében Alacsonyabb hangteljesítmény 22

DAIKIN FWE-C légcsatornázható fan coil berendezések Applied berendezések Az új alacsony ESP légcsatornázható fan coil alacsonyabb hangteljesítmény szint és alacsonyabb

(7-méret) 4-csöves (7-méret) Total hűtési teljesítmény: 2,1kW-tól - 9,9kW-ig Ventilátor motor: 4-fokozat AC Vízoldali csatlakozás: balos (standard), jobbos (opcionális)

23 DAIKIN FWE-C légcsatornázható fan coil berendezések Applied berendezések Az új alacsony ESP légcsatornázható fan coil alacsonyabb hangteljesítmény szint és alacsonyabb elektromos teljesítmény felvétel FWE-C-alacsony ESP lécsatornázható fan coil FWE-C Cél: helyettesíteni a megszűnt DAIKIN FWB-J típusú fancoil berendezést verziók: 2-csöves (7-méret) 4-csöves (7-méret) Total hűtési teljesítmény: 2,1kW-tól - 9,9kW-ig Ventilátor motor: 4-fokozat AC Vízoldali csatlakozás: balos (standard), jobbos (opcionális) Kiegészítők (gyárilag szerelve is): 3-utas on/off szelep (balos és jobbos vízoldalhoz) 2-utas on/off szelep (balos és jobbos vízoldalhoz) Szabályozó: elektronikus szabályozó FWEC(1,2,3)A 23

24 TOP SECRET SECRET INTERNAL USE ONLY PUBLIC KÖSZÖNÖM A FIGYELMET! 24
