1 Csepi István

2 Európai vállalat globális jelenléttel Ahol az emberek levegőnket lélegzik 6 kontinens 50 ország 350 mérnök Eladott berendezés

3 Európai vállalat globális jelenléttel Gyárak, logisztikai központok 6 kontinens ATLANTA VARSÓ MOSZKVA 50 ország 350 mérnök Eladott berendezés DUBAI BANGALORE SHANGHAI

4 Európai vállalat globális jelenléttel Globális termékpaletta VARSÓ MOSZKVA

5 VTS Hungary bemutatja Innovatív megoldások a hűtéstechnikában Clivet 2018 Termékpaletta áttekintés

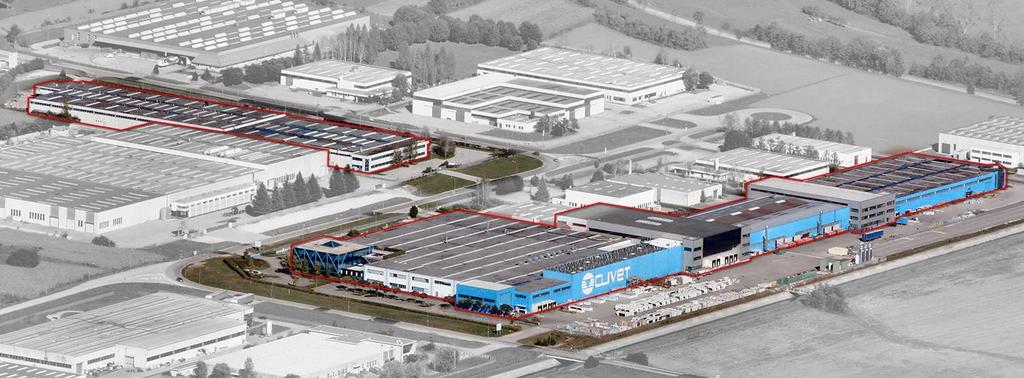

6 Clivet Clivet vezetés Feltre, Belluno - Olaszország

7 Clivet számokban Clivet S.p.A. cégvezetés Sales representatives A CÉG 119 M 2016 évi árbevétel 650 alkalmazott 50,000 m 2 gyártó terület Feltre, Belluno Italy Olaszországi jelenlét 40 képviselet Olaszországban 130 Szerviz központ Olaszországban Nemzetközi jelenlét 70 Országba export 6 leányvállalat: Great Britain, Germany, Spain, Russia, UAE, India 40 Képviselet (értékesítés és szerviz)

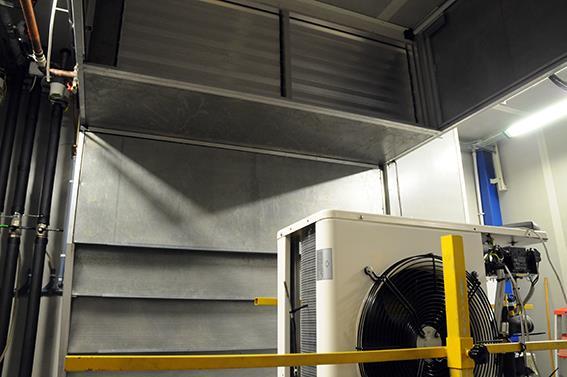

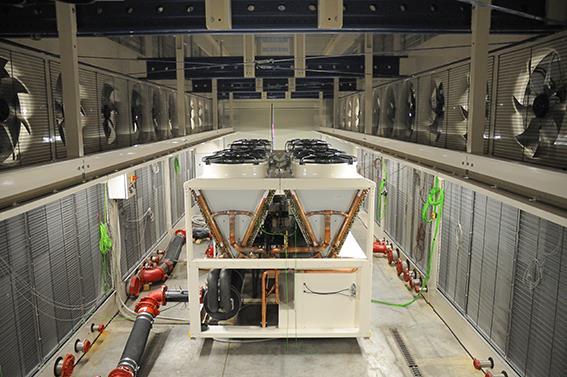

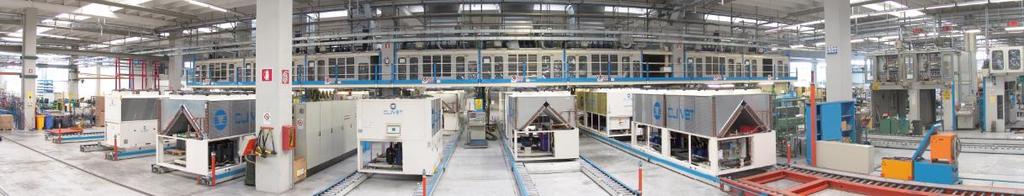

8 Clivet kutatás fejlesztés Clivet 5 teszt szoba (Tanúsítás és terheléses tesztek -20 C és +50 C) Gyártósori tesztelés EUROVENT által tanusított laborok kw teljesítményig 2008 óta Clivet Home további 8 tesztlabor -20 C és +50 C környezeti hőmérséklet

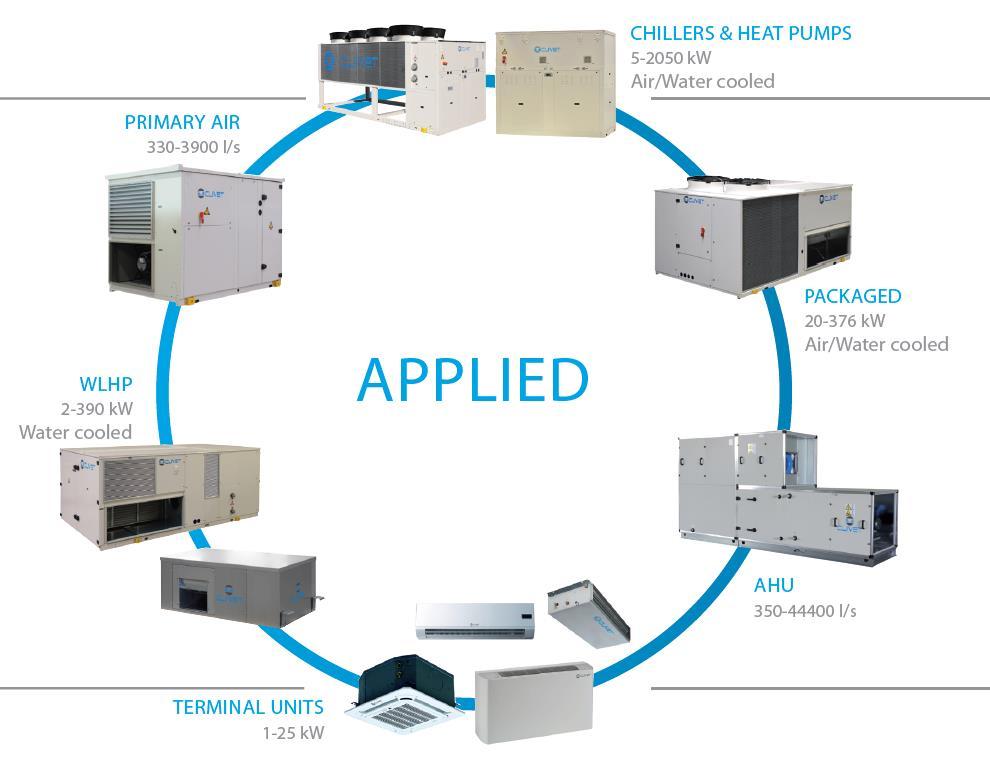

9 Termék paletta áttekintő 2018

10 Termék paletta áttekintő 2018

11 Termék paletta áttekintő 2018 Ipari Hűtőgép/Hőszivattyú

12 2 Hűtőkör 1 Hűtőkör EXTENDED INVERTER MAGNUM STORM MEDIUM SHEEN EDGE Ipari Hűtőgép/Hőszivattyú Teljesítmény <100 kw Hűtőgép Hőszivattyú MF EXC EXC EXC Hőszivattyú --- Új! Hűtőgép Hőszivattyú Hőszivattyú --- Új! Hűtőgép EXC PRM Hőszivattyú EXC PRM Hőszivattyú --- Új! Névleges teljesítmény kw

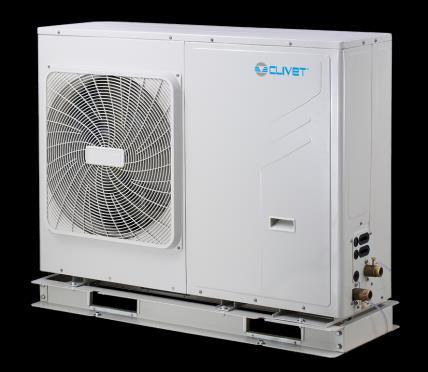

13 Termék paletta áttekintő 2018 ELFOEnergy Edge Full DC Inverter 5 to 16 kw teljesítmény között 7 méretosztály A++ Energia osztály (35 C fűtővíz SCOP 4,48) / A++ Energiaosztály (55 C fűtővíz SCOP 3,3) Hűtési üzemben is kimagasló hatásfok (SEER 5,34) Beépített hidroblokk és elektromos fűtő Csendes és Extra csendes üzem Hybrid üzem (napkollektor / gázkazán)

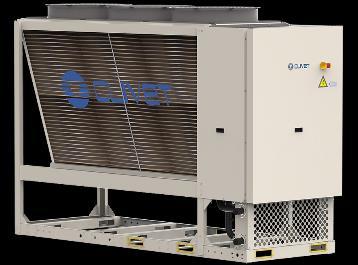

14 Termék paletta áttekintő 2018 ELFOEnergy Sheen Full DC Inverter 23 és 61 kw teljesítmény között 6 méretosztály ELFOEnergy Medium és Extended Inverter sorozat kiváltása. Kedvezőbb ár/érték arány Kettős forgódugattyús inverteres DC kompresszor és inverteres DC ventilátor A++ Energia Osztály (35 C fűtővíz SCOP 4,01) (SEER 4,35) Hybrid üzem (napkollektor / gázkazán)

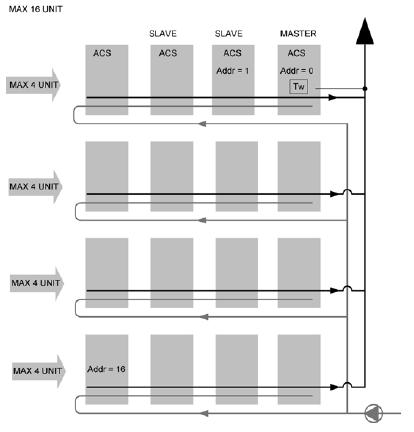

15 Termék paletta áttekintő 2018 ELFOEnergy Storm 55 to 85+ kw 5 méretosztály AVAILABLE JUN 2018 Főbb jellemzők - Full inverter technology egy hűtőkör jó ár/érték arány - Magas hatásfok fűtési üzemben ErP W35 - Class A++ - Eurovent Class A, fűtésben / hűtésben - HMV / Szivattyú / Puffer tartály - Modularitás: 4 rendszer 1 hidraulikus körön / 16 rendszer helyi hálózati kapcsolat

16 VULCAN MEDIUM ELFOENERGY MAGNUM XEM (2 részes) 2-4 Hűtőkör SPINCHILLER 3 SCREWLINE 3 Ipari Hűtőgép/Hőszivattyú Léghűtéses >100 kw Hűtőgép-i PRM Hűtőgép FC EXC PRM EXC NON EU Hűtőgép Hőszivattyú MF FC EXC PRM EXC EXC EXC TRIO TRIO Hűtőgép EXC PRM Hőszivattyú EXC Hűtőgép Hőszivattyú EXC MF EXC PRM EXC HW --- W65 A-13 / W55 A-20 W65 A-7 / W60 A-18 Névleges teljesítmény kw

17 VULCAN MEDIUM ELFOENERGY MAGNUM XEM (2 részes) 2 Hűtőkör SPINCHILLER 3 SCREWLINE 3 Ipari Hűtőgép/Hőszivattyú Léghűtéses >100 kw Hűtőgép-i PRM Hűtőgép FC EXC PRM EXC NON EU Hűtőgép Hőszivattyú MF FC EXC PRM EXC EXC EXC TRIO TRIO Hűtőgép EXC PRM Hőszivattyú EXC Hűtőgép Hőszivattyú EXC MF EXC PRM EXC HW --- W65 A-13 / W55 A-20 W65 A-7 / W60 A-18 Névleges teljesítmény kw

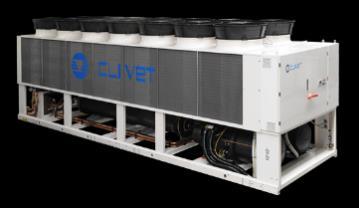

18 Termék Paletta Áttekintő SPINchiller3 Platform PIAC LEGTÁGABB MULTISCROLL TELJESÍTMÉNY TARTOMÁNYA 140től kw teljesítmény Főbb jellemzők - Magas szezonális hatásfok SEER 4,82 (léghűtéses) - Teljesítmény szabályzás 16% - 100% - Magas hatékonyság (EXC) és Standard hatékonyság (PRM) változatok - Standard (ST), Csendesített (SC) and Extra csendes (EN) változatok - Standardizált paletta, számtalan kombináció, rövid gyártási idő Kompakt léghűtéses Kompakt vízhűtéses Osztott léghűtéses

19 Nagyszerű szezonális hatékonyság, Multiscroll technológia Részleges terhelés alatt lehetséges: A kompresszorok sorozat-indítása és leállítása Nagyobb hőcserélő felület Jobb termodinamikai viszonyok okán növelt hatékonyság TELJES TERHELÉS AIR 35 C EER c 3, RÉSZTERHELÉS AIR 20 C EER c 5.1 Enthaply to Pressure R410A hűtőközeg 7 C távozó víz KOMPRESSzOR BEMENET KOMPRESSzOR BEMENET EER c = az energiahatékonyság a kompresszorokra vonatkozik

20 Multifunction technológia Elérhető 50 kw 700+ kw Hagyományos rendszer (Hűtőgépek és kazánok önállóan szolgálják ki az igényeket) Energia megtakarítás lehetősége (párhuzamos igény) HMV termelés Tavasztól őszig HEAT REJECTION FOR COOLING HEAT INJECTION FOR HEATING Ipari alkalmazások, technológia hűtés, légkezelő szárító funkció, magasabb komfort igényű irodaház LOAD [%] 100 TIPIKUS SZEZONÁLIS TELJESÍTMÉNY IGÉNY HŰTÉSI IGÉNY FŰTÉSI IGÉNY Megtakarított energia 25 0 JAN FEB MAR APR MAY JUN JUL AUG SEP OCT NOV DEC

21 Multifunction technológia 2 konfiguráció 4 csöves rendszer (4T) Párhuzamos fűtési és hűtési igény AC AC Hűtés és fűtés párhuzamosan 2 csöves rendszer (2T) Hűtés, fűtés igény szeparáltan +HMV termelés folyamatosan DHW AC Hűtés nyáron, fűtés télen + HMV DHW Domestic Hot Water - HMV AC Fűtési vezeték AC Hűtési / fűtési vezeték AC Hűtési vezeték

22 MULTIFUNCTION 4 CSÖVES (4T) C C C C AC System C C C C AC System AC system AC system C C C C AC system AC system AC system: Hűtési / Fűtési hálózat Párhuzamos és önállóan szabályozott hűtési és fűtési igény. Annyit termel amennyire szükség van

23 MULTIFUNCTION 2 CSÖVES (2T) C C C C DHW C C C C DHW AC system AC system C C C C C C C C DHW DHW AC system AC system C C C C DHW AC system DHW: Domestic Hot Water - HMV AC system: Hűtési / Fűtési hálózat Párhuzamos és önállóan szabályozott hűtési és fűtési igény. Annyit termel amennyire szükség van

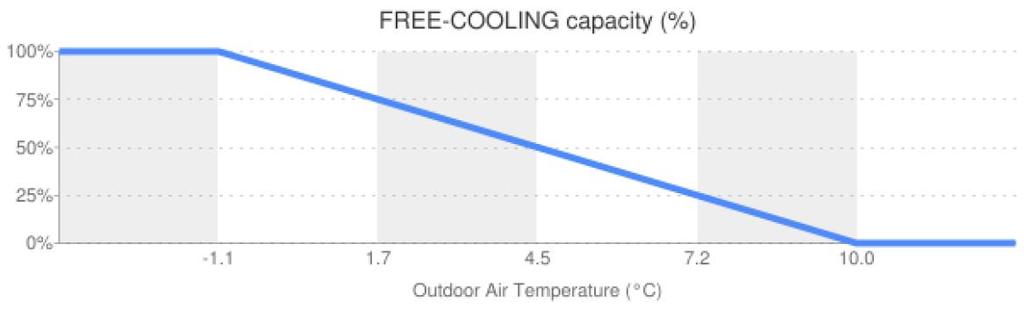

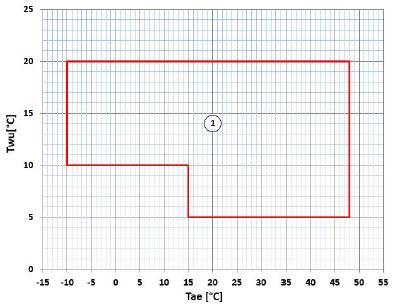

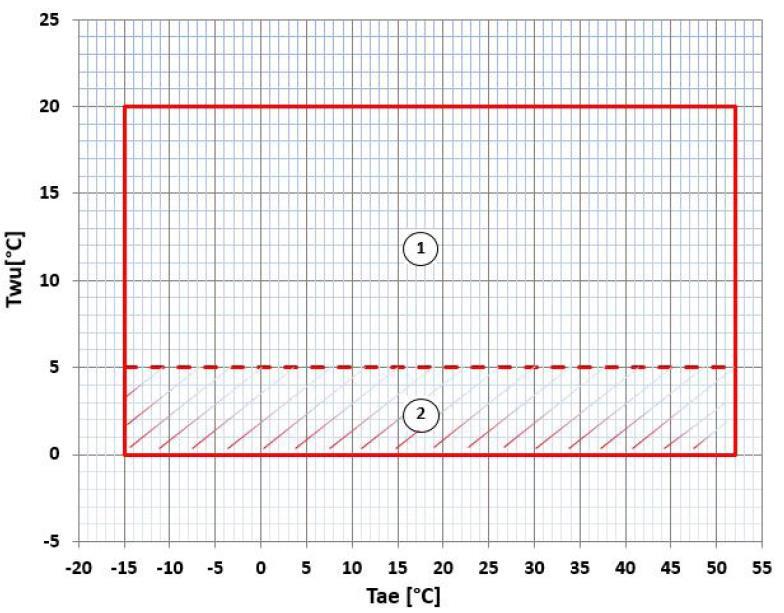

24 FREE-COOLING technológia DIRECT és NO GLYCOL Olyan projecteken, ahol magas hűtési 5 4 T AE 35 C 5 4 T AE 35 C teljesítmény igény van alacsony külső 6 EEV 6 EEV 3 hőmérséklet mellett is. (Általában technológiai % T 1 PD T 100% 2 hűtés) Teljes hűtési teljesítmény ventilátor munkával. T TW out 10 C PD 2 T TW in 15 C 5 TW out 10 C T TW in 15 C 5 4 T AE 11 C 4 T AE 11 C 6 EEV 6 EEV % 1 50% T PD T 2 T TW out PD T Visszatérő víz hőmérséklet 2 TW in 15 C 5 TW out 10 C T TW in 15 C 5 4 T AE 0 C 4 T AE 0 C 6 EEV 6 EEV 3 Külső hőmérséklet T TW out 1 PD 2 T TW in 15 C 3 0% 1 T TW out 10 C PD T T TW in 15 C 0% 2

25 FREE-COOLING Milyen vízoldali hőfoklépcsővel? Free-Cooling gépek főleg technológiai hűtésben ahol lehet magasabb a vízhőfok mint 7 C 1260 kw, 10 C előremenő vízhőmérséklet Éves elektromos teljesítmény felvétel MWh 2400 Rome Energy consumption Leaving water: 10 C Cooling capacity: 1260 kw % % ÉVES MEGTAKARÍTÁS 3 C-kal magasabb előremenő vízhőmérséklettel

26 ZET = ZERO ENERGY TEMPERATURE Mit jelent? ZET az a külső hőmérséklet, ahol a free-cooling hűtőgép a teljes méretezett hűtési teljesítményét le tudja adni kompresszor munka nélkül. 7/12 C nál ZET ~ -1 C 10/15 C-nál ZET ~2 C COOLING CAPACITY (FREECOOLING) COOLING CAPACITY (MECHANICAL COOLING) ZET 30 C 10 C 10 C COMPRESSOR OFF C C 15 C COMPRESSOR ON C C 15 C

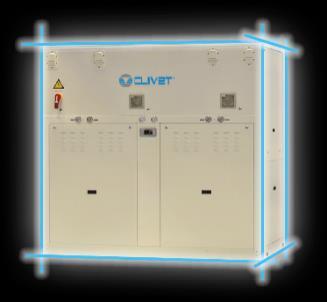

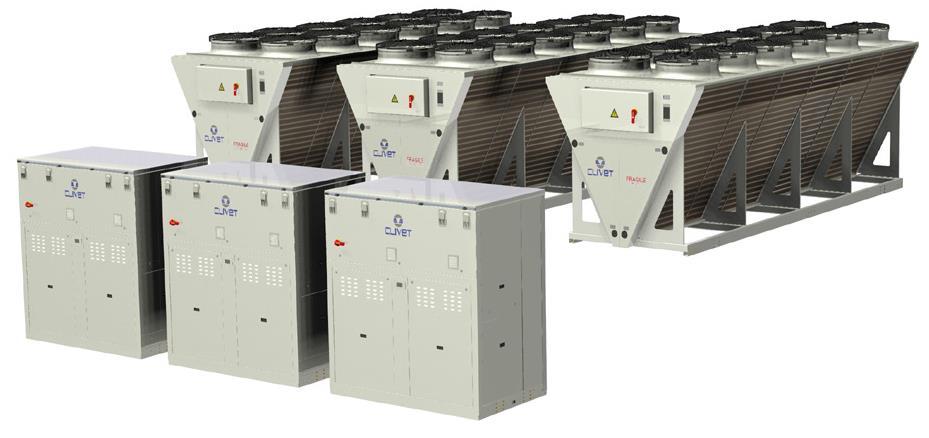

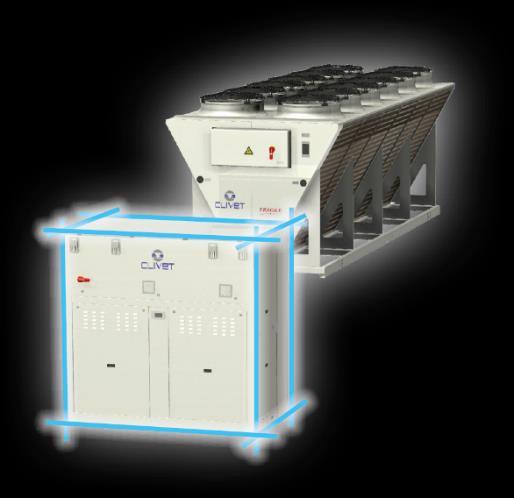

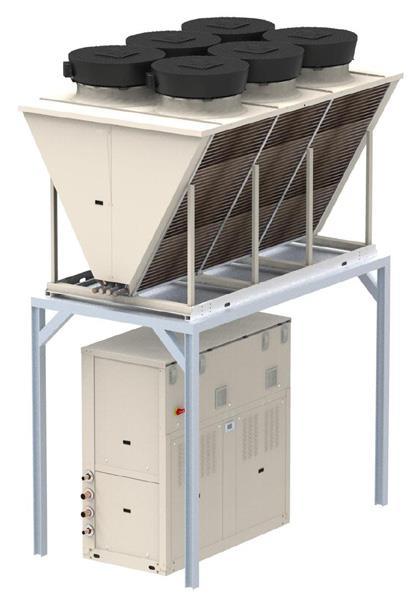

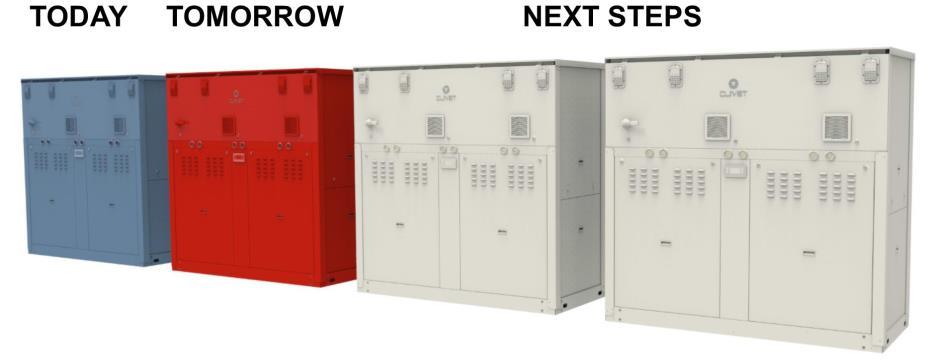

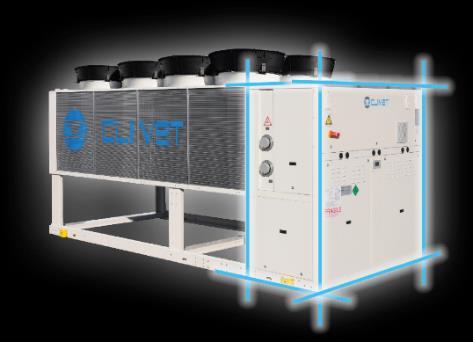

27 az új hűtőtorony-koncepció (Hydronic Plant) A két részes vizes rendszer kibővíti a hagyományos kompakt alkalmazások lehetőségeit. Méret tartomány 238 kw-tól 2 MW +. Hőcserélők és ventilátorok BELTÉRI EGYSÉG KÜLTÉRI EGYSÉG Ipari központi hűtőegység Hűtési csatlakozások

28 A fő előnyei telepítés, méretlépcsők Csökkenti, megbontja a kezelendő tömeget: olcsóbb a szállítása, kisebb teherbírású szerkezeteket igényel az emeléshez is, könnyebb vele manőverezni. Rövidebb telepítési idő: köszönhetően az előszerelt tartozékoknak. A központi egységnek csak 2,5 m 2 területre van szüksége A beltéri egység kültérbe is telepíthető KOMPAKT EGYSÉG Példa egy kis helyigényű beépítésre

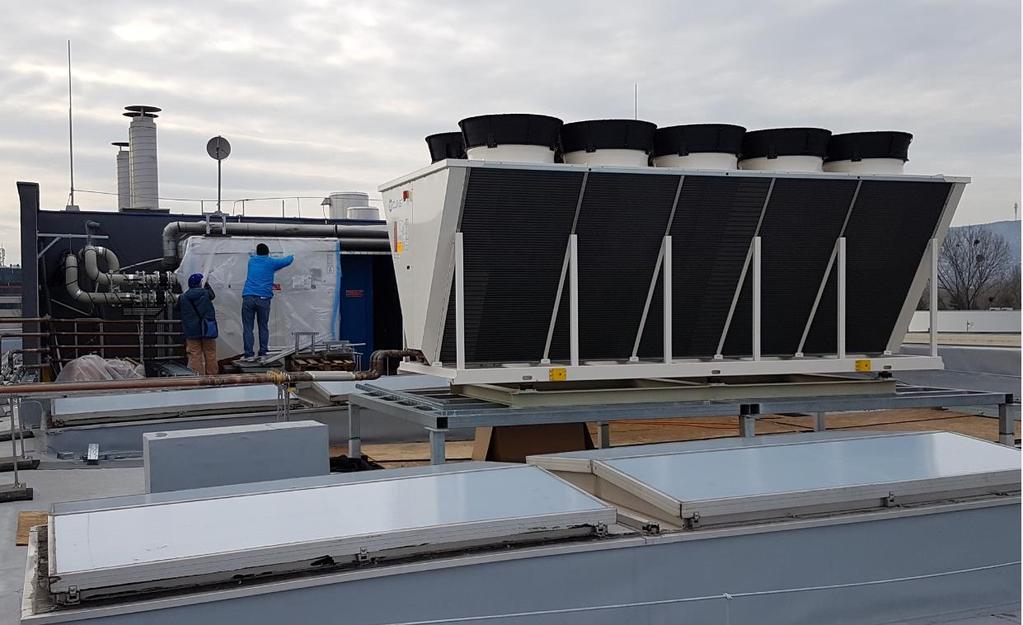

29 A fő előnyei - telepítés

30 Centrifugál 2 hűtőkörös 1 hűtőkörös ELFOENERGY GROUND SCREWLINE 3 ELFOENERGY GROUND MEDIUM 2 SCREWLINE 3 SPINCHILLER 3 Ipari / Hűtőgépek és Hőszivattyú Víz hűtéses CF H NON EU * H HN H NON EU H HN HN MF HN Névleges teljesítmény, kw

31 Centrifugál 2 hűtőkörös 1 hűtőkörös ELFOENERGY GROUND SCREWLINE 3 ELFOENERGY GROUND MEDIUM 2 SCREWLINE 3 SPINCHILLER 3 Ipari / Hűtőgépek és Hőszivattyú Víz hűtéses CF H NON EU * H HN H NON EU H HN HN MF HN Névleges teljesítmény, kw

32 Termék paletta áttekintő 2018 Centrifugal Chiller Legmagasabb hatásfokú technológia SEER (Tier 2, 2021) - COOLING>400 kw 10,0 9,5 9,0 8,5 8,0 8,30 CLIVET WCH-i 9,00 7,5 7,0 6,5 6,0 5,5 TIER2 SEER > 7,0 (> 1500 kw) TIER1 SEER > 6,5 ( kw) 6,00 6,50 7,50 5,0 Csavar kompresszor Száraz elpárologtató Csavar kompresszor Elárasztásos elpárologtató Inverteres Csavar kompresszor Elárasztásos elpárologtató Mágneses csapágyazású centrifugál kompresszor Elárasztásos elpárologtató Emelt hatékonyságú változat

33 Termék paletta áttekintő 2018 Rooftop

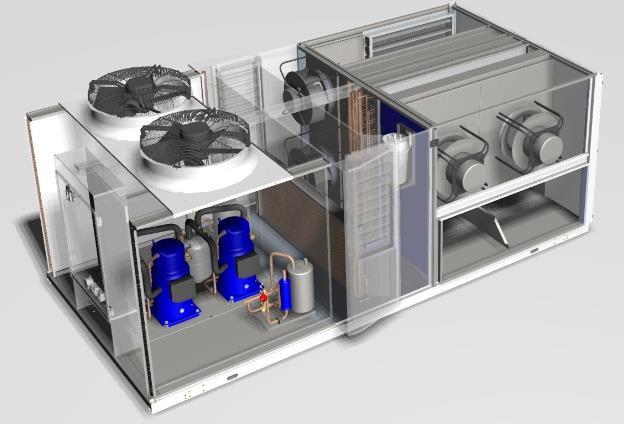

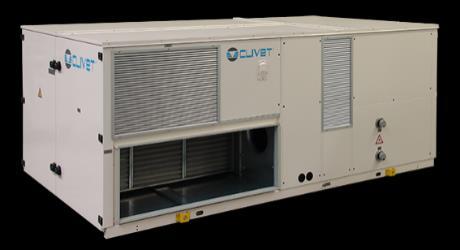

34 Termék paletta áttekintő 2018 RoofTOP közepes friss levegő igény Kidobott levegő Friss levegő beszívás Légkezelő szekció Vezérlő szekrény Hűtőkör ThOR Túlnyomás kibocsátó zsalu

35 Ipari / Rooftop 3 kialakítás azonos légmennyiséghez - friss levegő igény függvényében Szupermarket Gyártócsarnok Plaza Pályaudvar 30 50% 30% Mid attendance MA Közepes terhelés 50 kw Étterem Mozi Színház Diszkó 50 to 80% Magas terhelés 85 kw Konyha Dohányzó helységek Hullaház 100% Teljes friss levegő 105 kw

36 Teljes Friss levegős üzem Magas terhelés Közepes terhelés CLIVETPACK 2 Ipari / Rooftop CLIVETPACK 2 SMARTPACK CSNX-XHE2 CKN-XHE2 CLIVETPACK 2 CSRN-XHE2 FFA CSRT/CSRN-XHE2 NEW! Hűt 2 hűtőkörös Hűt/Fűt Hűt/Fűt NEW! Hűt/Fűt 1 hűtőkörös Hűt/Fűt 2 hűtőkörös 2 hűtőkörös Hűt/Fűt Befúvott légmennyiség m 3 /h

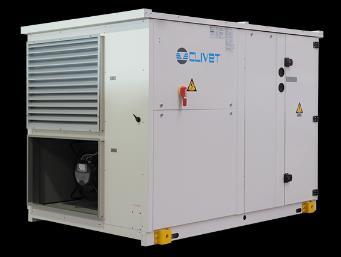

37 Termék paletta áttekintő 2018 Ipari - ZEPHIR3

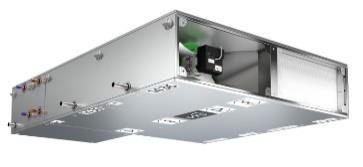

38 Termék paletta áttekintő 2018 Ipari - ZEPHIR3 1. Elszívott és kidobott levegő hővisszanyerővel EX 1 RA 3 2. Friss levegő és kezelt befúvott levegő ág SA 2 OA 3. Termodinamikus hővisszanyerő. Inverteres kompresszorral, vezérléssel EX. Kidobott SA. Befúvott RA Elszívott OA Friss (Külső)

39 Szellőztető Ipari / Légkezelő aktív termodinamikus hővisszanyerővel ELFOFRESH LARGE ZEPHIR3 SIZE 1 SIZE 2 SIZE 3 SIZE 4 SIZE 5 SIZE 6 Befúvott légmennyiség m 3 /h

40 Termék paletta áttekintő 2018 Ipari - ZEPHIR3 Teljes energiaigény FRESH AIR energiaigény Jelenleg a szükséges hőenergia közel fele a friss levegő temperálására Könnyen tervezhető, kedvezőbb teljes költség Tisztán elektromos Elektrosztatikus szűrő = H10 HEPA Vs. Korom, pollen, baktérium, vírus, nano részecskék

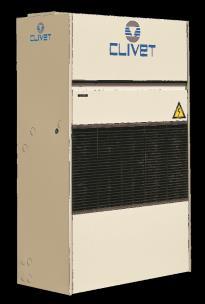

41 Termék paletta áttekintő 2018 Ipari - WLHP

42 Ipari / WLHP Működési elv Hő elvonás Hő energia bevitel Hűtött víz Semleges víz (20 to 30 C) Fűtővíz WLHP egységek

43 ROOFTOP Beltéri egységek (VERSATEMP LINE) EVH-XS EVH-X EVH SPACE CHV-X CRH-XHE2 EQV-X Ipari / WLHP -- Cooling capacity, kw

44 Termék paletta áttekintő 2018 Ipari - FanCoil

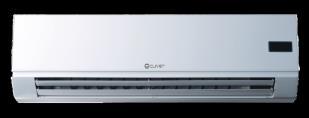

45 Légcsatornázható Kazettás Oldalfali Parapet ELFO Duct ELFO Space ELFOSpace BOX3 ELFOSpace Wall3 ELFOSpace Ipari / FanCoil DC STD DC Opcionális --- 2/4 DC 2/4 2-4 csöves rendszer HP MP (150 Pa) (120 Pa) 2/4 DC 2/4 DC INH - INV (80 Pa) 2/4 DC --- 2/4 DC DC Cooling capacity, kw

46 Légcsatornázható Ipari / FanCoil ELFODuct ELFODuct CF-V CF 2/4 2/4 Hűtési teljesítmény kw

47 Termék Paletta áttekintő Lakossági

48 Termék Paletta áttekintő Lakossági

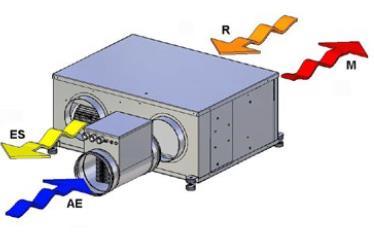

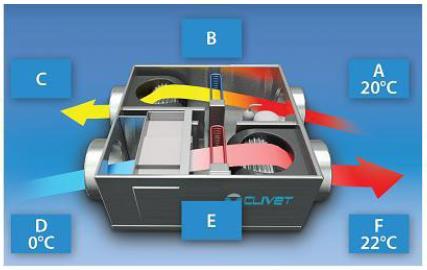

49 Elfofresh funkciók és kiegészítők Magas komfort érzet 4 évszakon át H10 elektrosztatikus szűrő Szárítás / nedvesítés Elektromos előfűtő (-7 C alatt)

50 Elfofresh

51 További információkhoz juthat Személyesen Csepi István VTS Hungary Kft. 0630/ Honlap Tervezői szemináriumok Gyárlátogatással egybekötött Clivet Akadémia Feltre - Olaszország

52 Köszönöm a figyelmet! Csepi István VTS Hungary Kft. Istvan.csepi@vtsgroup.com 0630/
