1 Új Klímatechnikai Megoldásaink Kocsis László Okl.épületgépész mérnök Samsung A/C Samsung VRF rendszerei

2 Tematika Samsung Hazánkban VRF áttekintés VRF előnyök / ellenérzések Speciális alkalmazások Újdonságaink Tervezési szempontok Tervezés eszközei

3 Samsung Magyar Zrt. Samsung Zrt. és partnerei Kereskedelem Marketing Logisztika Műszaki háttér Tervezési tanácsadás Információs tudásbázis Szerviz támogatás

4 Partnereink Vezető hazai klímatechnikai vállalatok: Erős, megbecsült vállalatok, Képzett szakemberek, piac ismeret, Tapasztalt szakszervíz. Nemzetközi gyártó: Kiváló termék, szakmai támogatás Műszaki, logisztikai, pénzügyi háttér.

5 VRF: Mit jelent? Variable Refrigerant Flow Változó Hűtőközeg Térfogatáram

6 VRF: Mit jelent? AHRI Standards & Policy Committee June 2009 Direkt elpárologtatású klíma rendszer amiben: legalább egy változó teljesítményű kompresszor van hűtőközeget csőhálózaton keresztül osztja el a beltéri hőleadói között alkalmas egyedi zóna hőmérséklet vezérlésre a beavatkozó eszközei és közös kommunikációs hálózata révén három vagy több lépcsős vezérlést feltételez az összekötő csőhálózaton

egy változó teljesítményű kompresszor van hűtőközeget csőhálózaton keresztül osztja el a beltéri

7 VRF: Miért kedvelik? Könnyű tervezni és telepíteni Biztosan beüzemelhető Kulcsrakész vezérlés integrálva Hatékony: Kicsi üzemi veszteségek Rugalmas: Üzemállapotok változását követi Megbecsült: High tech berendezések

8 VRF: Miért nem kedvelik? Drágább (?) + hűtő/fűtő rendszer vezérléssel, betáppal, színvonalas telepítéssel Tapasztalatlanság (?) + Sok hazai sikeres referencia Karbantartás igény (?) + Egyszerű részfeladatok +hűtős szakismeret + Redundancia!

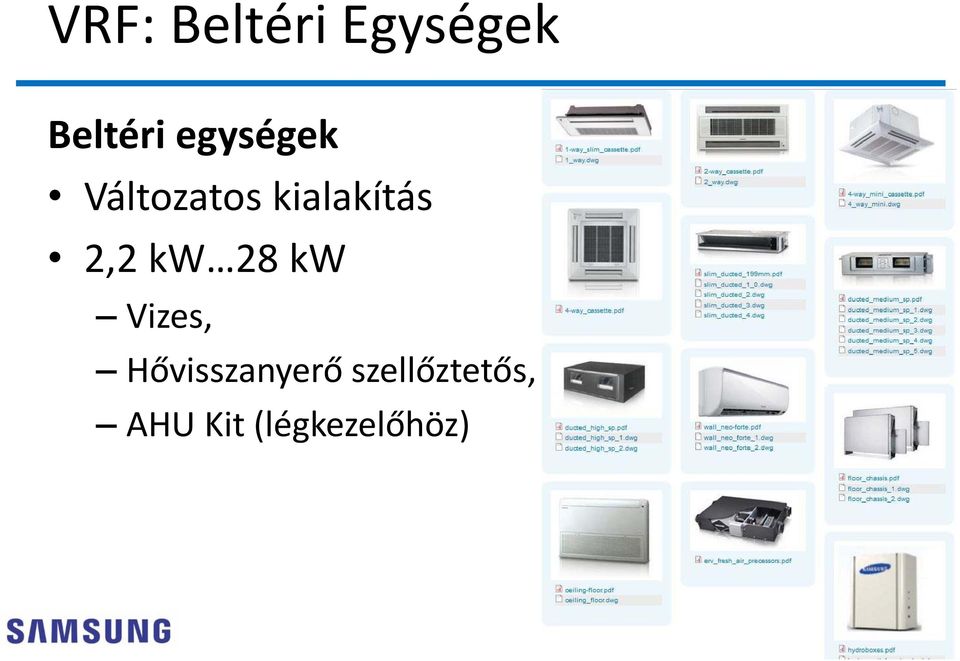

9 VRF: Beltéri Egységek Beltéri egységek Változatos kialakítás 2,2 kw 28 kw Vizes, Hővisszanyerő szellőztetős, AHU Kit (légkezelőhöz)

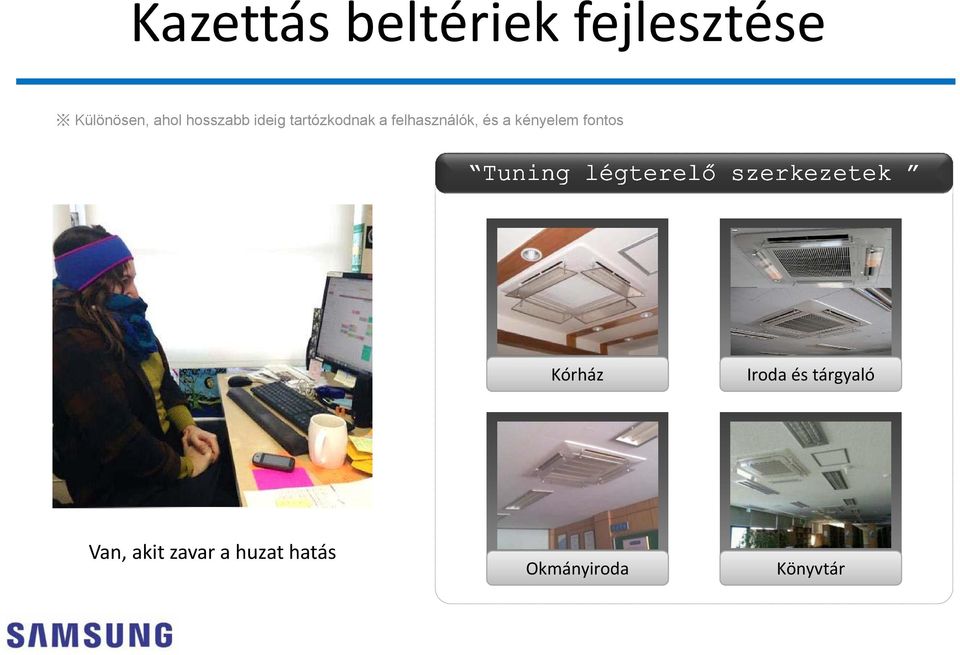

10 Kazettás beltériek fejlesztése Különösen, ahol hosszabb ideig tartózkodnak a felhasználók, és a kényelem fontos Kórház Iroda és tárgyaló Van, akit zavar a huzat hatás Okmányiroda Könyvtár

11 Egyenletlen hőmérséklet eloszlás T=2.3

12 A négyszög körösítése A kör négyszögesítése

13 Egyenletes hőmérséklet eloszlás Hőmérséklet eltérés kisebb mint 0.6 a 9.3m-es körön bellül T=0.6

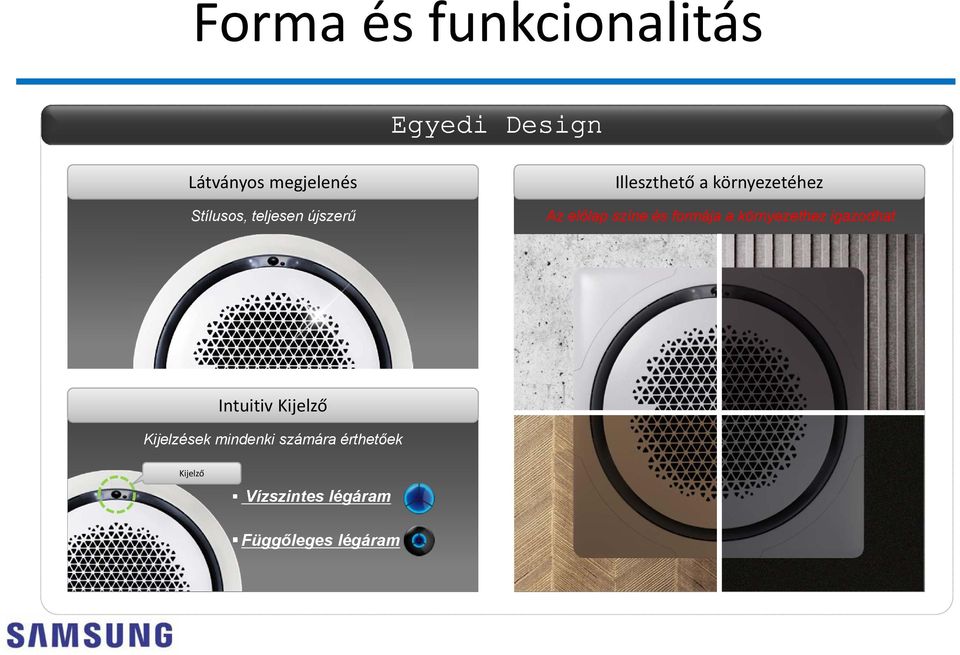

14 Forma és funkcionalitás Látványos megjelenés Stílusos, teljesen újszerű Illeszthető a környezetéhez Az előlap színe és formája a környezethez igazodhat Intuitiv Kijelző Kijelzések mindenki számára érthetőek Kijelző Vízszintes légáram Függőleges légáram

és formája a környezethez igazodhat Intuitiv Kijelző

15 VRF: Kültéri Egységek Kültéri egységek Mini 8kW 14kW 40kW A tipikus, két doboz méret Légcsatornázható 80Pa 16kW 72kW Vízhűtéses is 16kW 50kW

16 VRF: Kültéri csoportok Kültéri egységekből Csoportok alkothatóak 16 kw ~225 kw Olaj kiegyenlítő cső nem szükséges HR 3 csöves HP 2 csöves

17 Kétcsöves rendszer : HP Ideális a homogén hőterhelésű épületeknél: Hőszivattyú VRF Hővisszanyerő VRF Azonos tájolás Van alapfűtés Nyílt terű irodák

18 Háromcsöves rendszer: HR Ideális a különböző hőterhelésű épületeknél: Hőszivattyú VRF Hővisszamyerő VRF Hotelek Üvegezett homlokzat Vegyes irodák

19 VRF: hő visszanyerés DVM S HR Heat Recovery, 3 csöves rendszer, üzemmód váltókkal

20 VRF alkalmazástechnika

21 VRF alkalmazástechnika

22 Nagy egységteljesítmény Piacon legnagyobb teljesítmény: DVM S Helymegtakarítás 73 kw 146 kw 12HP 14HP 12HP 18HP 22HP 2,275 3,676 43% 27% m m2 1, m2 2, m2

23 Helytakarékos 1.66 m m 2

24 Kényszer megoldások

25 Helytakarékos megoldásunk Akár 40kW hűtőteljesítményig

26 VRF: Mitől gazdaságos? Fordulatszám szabályozott motorok Kiváló részterhelési hatásfok Ott hűt ahol szükséges (csövekben külső hőmérsékletű a hűtőközeg) Legmodernebb technika Költségosztás, vezérlés indirekt hatás

27 VRF: Mitől gazdaságos? Befecskendezés 20% al jobb hatásfok Nagyobb teljesítmény DVM S Elpárologtató M Scroll o Kompresszor DVI Szelep M i Gőz befecskendezés Beltéri EEV Nyomó csonk M o + M i Kondenzátor Turbo Intercooler DVI EEV P 1. Expanzió M o + M i 2. lépcső 2. Expanzió M i Gőz befecskendezés Befecskendezés Pontja Befecskendezés Szívó csonk Sub-cool M o 1. lépcső

28 Kiemelkedő energia hatékonyság

29 Változó elpárolgási nyomás A kiépítésből adódó eltérések korrigálása 2000 lépéses expanziós szelep Automatikus hűtőközeg nyomás szabályzás

30 VRF vizes kültéri egység Hőforrása lehet: Hűtőtorony / Talajszondák / Tó, folyó

31 VRF vizes kültéri egység Hőforrása lehet: Hűtőtorony / Talajszondák / Tó, folyó

32 Légkezelő DX hőcserélő AHU Kit Légkezelőbe épített hőcserélő + inverteres aggregát A., kialakítás C., kialakítás AHU #1 AHU #1 B., kialakítás AHU #1 IDU #1 AHU #2 AHU #3 IDU #2 IDU #3 IDU #4 IDU #5 Minden jog fenntartva

33 Légkezelő DX vezérlő AHU Kit Samsung biztosítja: Expanziós szelep(ek) Érzékelők Vezérlés Egyszerű kommunikáció EEV Kit Vezérlő Más gyártótól: Légkezelő Hőcserélő Légcsatornák Stb. Érzékelők, leírás

34 AHU Kit méretezés Hűtőköri sajátosságok (fizikai törvényszerűségek) Fűtésben T belépő > 15 C Hűtésben T belépő < 35 C

35 AHU Kit méretezés Hűtőköri sajátosságok (fizikai törvényszerűségek) Fűtésben T belépő > 15 C Hűtésben T belépő < 35 C Befúvott levegő hőmérséklete +/ 2,5 C Hűtés / Fűtés Átváltás

36 AHU Kit aggregátja Legkedvezőbb kialakítás Vezérlés és üzemvitel szempontjából AHU #1 AHU Kit

37 Teljes rendszer megoldás Minden hő és hideg energia igényt kielégítő rendszer alakítható ki

38 Meglevő épületek részére Meglevő vizes rendszerek hatékonyságjavítása DVM S Chiller VRF hatékonyságú folyadékhűtők

39 DVM S Chiller Előny 1 Előny 2 Előny 3

40 Moduláris Folyadékhűtő

41 Folyadékhűtő / Hőszivattyú

42 DVM S által hűtött/fűtött épület Minden jog fenntartva

43 Piaci megbecsülés Presztizs bérlők Megvalósult épület Minden jog fenntartva

44 DVM S által hűtött/fűtött épület Minden jog fenntartva

45 DVM S által hűtött/fűtött épület Minden jog fenntartva

46 További referencia projektek Graphisoft Park Sorsok Háza Velence Kapuja Debreceni Ügyészség SOTE Iparkamara Győr Vállalkozók Háza Önkormányzat II.kerület ELI

47 Komoly fejlesztések INNOVÁCIÓ DESIGN Magyar GDP: mio$ Samsung K+F : mio$ Nagy arányú és nagy összegű beruházás a K+F (kutatás fejlesztés) területen. Évente többezer új szabadalom 60 Kategóriáink legtöbb tervezési díja *In AV & IT industry categories 52 $10,4 milliárd Befektetés K+F be ,891 szabadalom

48 Piaci elismerés

49 Piaci elismerés

50 Tervezés eszközei Tervező és szimulációs szoftverek Asztali számítógépekre Okos telefonokra

51 Végeselemes Modellezés CFD 3,700 20HP A HP 14HP 22HP 12HP 14HP HP 600(service area) ~ 900 3,700 A

52 Magasság Légcsatornák száma Légcsatornák nélkül Alap elrend ezés Légcsatorna 3 gépen 2 1, ,500 1,000 Légcsatorna 6 gépen Légcsatorna 6 gépen

53 CFD modellezés eredménye I. 1 (Alap elrendezés) [Nézet 1] [Nézet 2] [Nézet 3] [Átlagos beszívott léghőmérséklet] Nézet 2 Nézet 3 Nézet 1 2 [Nézet 1] Nézet 2 Nézet 3 [Nézet 2] [Nézet 3] [Átlagos beszívott léghőmérséklet] Nézet 1

54 CFD modellezés eredménye II. 3 [Nézet 1] [Nézet 2] [Nézet 3] [Átlagos beszívott léghőmérséklet] Nézet 2 Nézet 3 Nézet 1 4 [Nézet 1] [Nézet 2] [Nézet 3] [Átlagos beszívott léghőmérséklet] Nézet 2 Nézet 3 Nézet 1 T k =31 C

55 Műszaki Továbbképzések Minősített Continuing Professional Development programok

56 Eurovent minősítés Gyártófüggetlen európai minősítő testület Samsung: az első minősített VRF termékek Igazolt műszaki adatok

57 Rendszer garancia A rendszer teljes életciklusát végig kíséri a Samsung és Partnerei támogatása: Tervezés támogatás AutoCAD software, CFD szimuláció, Alternatívák méretezése Versenyképes árak, feltételek, ütemezett szállítás Kivitelezés műszaki ellenőrzése, támogatása Beüzemelés segítése, üzemeltetési tanácsadás Képzett szervízháttér, alkatrész utánpótlás

58 Köszönöm a figyelmet... további információk : samsung.hu
