1 Folyadékhűtők és hőszivattyúk

2 Airvent Cégünk évi megalakulása óta folyamatosan növekedve vált a komfort és ipari légtechnikai termékek egyik legnagyobb hazai gyártójává és exportálójává. Ebben a minőségében és több elismert piacvezető nyugat-európai cég termékeinek kizárólagos forgalmazójaként évek óta a magyarországi légtechnikai piac meghatározó és irányadó vállalkozása. Az igényekhez rugalmasan alkalmazkodva alakítottuk ki strukturális felépítésünket és termékszerkezetünket, hogy a lehető legjobban megfeleljünk a Megrendelők igényeinek. Üzletpolitikánkban mind a kis- és nagyfelhasználók, mind a lakosság igényeinek felmérése és kielégítése szerepel. Ennek érdekében az ország több pontján (Budapesten, Kecskeméten, Szombathelyen és Debrecenben) kereskedelmi irodákat működtetünk, ahol többéves tapasztalattal rendelkező képzett és kreatív szakembereink mérnöki- és műszaki tanácsadással segítik ügyfeleinket. Értékesítési munkánkat hosszútávú megállapodás alapján működő viszonteladók is támogatják. A konvencionális és emelt igényű légtechnikai rendszerelemeket részben saját gyártóüzemünkben állítjuk elő, részben külföldi beszállító partnereinkkel való együttműködés útján biztosítjuk. Központi telephelyünk m 2 alapterületű gyártóüzemünkkel, a hozzátartozó irodakomplexummal és raktárakkal Kecskeméten található. Gyártóüzemünkben jól képzett szakembereink korszerű, a követelményeket maximálisan kielégítő célgépekkel, ügyfeleink utasításait pontosan betartva, az előírt időben, a Megrendelő elvárásainak figyelembevételével, minőségi munkát végeznek. Bővebb információ:

3 Folyadékhűtők, hőszivattyúk, klimatechnikai készülékek Egy neves folyadékhűtő gyártó céggel együttműködve energiatakarékos üzemelésű folyadékhűtő-, hőszivattyú- és klímatechnikai készülékekkel egészítettük ki eddigi termékválasztékunkat annak érdekében, hogy partnereinknek komplett légtechnikai- és klímatechnikai rendszereket tudjunk ajánlani. A termékpalettára felvett folyadékhűtők és hőszivattyúk teljesítménytartománya teljesen lefedi a klímatechnikában előforduló igényeket a lakossági hőszivattyútól az ipari létesítményekhez szükséges nagy teljesítményű berendezésekig. Az alkalmazási lehetőségeknek megfelelően tudunk ajánlani léghűtéses- és vízhűtéses folyadékhűtőket, R134a vagy R410A hűtőközeggel működő, illetve scroll - vagy csavar kompresszorral üzemelő típusokat. A folyadékhűtőkből kialakított hűtőaggregát változatok közvetlen elpárologtatású hűtőrendszerekhez és légkezelő berendezésekhez illeszthetők. A folyadékhűtők energiatakarékos üzemeltetésének lehetőségét a free cooling modulok biztosítják, melyek mind új, mind már meglévő berendezésekhez és rendszerekhez csatlakoztathatók. Energiafelhasználás szempontjából a folyadékhűtők és hőszivattyúk standard illetve kiemelt hatásfokú "A" osztályú kivitelben szállíthatók. Az A" osztályú típusokkal kisebb energiafogyasztás mellett jelentősen nagyobb hűtő/fűtő teljesítmény érhető el. Az "A" osztályú folyadékhűtőket rendszertermékeinkhez (légkezelők, klímagerendák, VAV rendszerek) valamint a saját fejlesztésű komplett szabályozóautomatika rendszerünkhöz illesztve rendkívül energiatakarékos működés érhető el az automatikus, folyamatos üzemeltetés során. Az ismertetőanyagban található többi klímatechnikai készülék termékválasztékunkba való felvételét a klímatechnikai projektek speciális igényei, továbbá a lakosság növekvő komfortigénye indokolta. A számítógéptermek hűtését pl. az ún. close control készülékekkel lehet megoldani. A kis- és közepes terek hűtését legideálisabban kis teljesítményű rooftopokkal illetve légcsatornában elhelyezett hőcserélővel, hőszivattyús egységekkel lehet biztosítani. A hőszivattyúk iránt növekvő lakossági igények az igen alacsony környezeti hőmérséklet mellett is üzemelő két fokozatú készülékekkel illetve az energiatakarékos, inverteres hőszivattyúkkal elégíthetők ki.

4 Gyártmány jegyzék Léghűtéses folyadékhűtők Kompresszor Hűtés (kw) Fűtés (kw) Ábra Oldal AV-SCL Air CO Scroll ábra AV-SCL Air CO Scroll ábra AV-AQUAl Scroll ábra AV-SCL Air CO Scroll ábra AV-SCL Air CO Scroll ábra AV-SCL Air EVO CO Scroll ábra AV-SCL Air EVO CO Scroll ábra AV-SRW Air CO Screw ábra AV-SRW Air EVO CO Screw ábra AV-SLS HE Screw ábra Levegő-víz hőszivattyúk AV-SCL AIR HP Scroll ábra AV-SCL AIR HP Scroll ábra AV-AQUAH Scroll ábra AV-SCL AIR HP Scroll ábra AV-SCL AIR HP Scroll ábra AV-SCL AIR EVO HP Scroll ábra AV-SCL AIR EVO HP Scroll ábra Léghűtéses hűtőaggregát (condensing unit) AV-DN Scroll ábra AV-SCL AIR RE Scroll ábra AV-AQUAC Scroll ábra AV-SCL AIR RE Scroll ábra AV-SCL AIR RE Scroll ábra AV-SCL AIR EVO RE Scroll ábra AV-SCL AIR EVO RE Scroll ábra Osztott, kondenzátor nélküli folyadékhűtők AV-WQRC BLN Scroll ábra AV-WQRC BLN Scroll ábra AV-SRW RC EVO Screw ábra Freecooling berendezések Folyadékhűtővel összeépítve AV-SCL-240/23-660/43 AIR FC Scroll ábra AV-SCL-200/22-360/23 AIR EVO FC Scroll ábra Modul - önálló egység AV-FREECOOL BLN ábra Vízhűtéses folyadékhűtők AV-WQL BLN Scroll ábra AV-WQL BLN Scroll ábra AV-SRW WATER CO EVO Screw ábra

5 Víz-víz hőszivattyúk Kompresszor Hűtés kw Fűtés kw Ábra Oldal AV-WQH BLN Scroll ábra AV-WQH BLN Scroll ábra AV-SRW WATER HP EVO Screw ábra Precíziós klímaegységek (close control) AV-MD Scroll ábra AV-CW Water ábra AV-CD Scroll ábra AV-CG Aircondenser , ábra Rooftopok AV-ROOF ,5-30, ábra AV-ROOF ábra Víz-levegő hőszivattyúk AV-EFTYS ,7-3, ábra AV-HRW , ábra Hőszivattyús, légcsatornába, légkezelőbe építhető komplett egység AV-DK/DN ábra Kis teljesítményű-lakossági-hőszivattyúk AV-MINI AQUA DCI Scroll , ábra AV-AQUASCOP HT V Scroll ábra AV-AQUASCOP-HT SPLIT Scroll ábra Fan coilok AV-COIL-2 (VC-VN-HC-HN) , ,7-12, ábra AV-KOG LN ,2-11, ,2-10, ábra AV-DUSTYS ,6-6, ,7-6, ábra AV-VH ,0-28, , ábra Airvent 2016 Minden jog fenntartva. A katalógusban szereplő adatok tájékoztató célúak. A változtatás jogát fenntartjuk. 5

6 AV-SCL Air CO/HP Kompakt kültéri léghűtéses folyadékhűtő Választható kivitelek CO... Léghűtéses folyadékhűtő HP...Levegő-víz hőszivattyú Hűtés Környezeti hőmérséklet C és +50 C Hűtővíz hőmérséklet...-8 C és +18 C Fűtés Környezeti hőmérséklet C és +20 C Fűtővíz hőmérséklet C és +55 C Hűtőteljesítmény kw Fűtőteljesítmény kw Energia osztály...standard Hűtőközeg...R410A/1 hűtőkör Kompresszor...Scroll/1 db Vízszivattyú beépítése Tárolótartály Ventilátor fordulatszám szabályozás 1. ábra AV-SCL Air CO/HP/RE Kompakt kültéri léghűtéses folyadékhűtő Választható kivitelek CO... Léghűtéses folyadékhűtő HP...Levegő-víz hőszivattyú RE...Hűtőaggregát (csak hűtésre) Hűtés Környezeti hőmérséklet C és +50 C Hűtővíz hőmérséklet...-8 C és +18 C Fűtés Környezeti hőmérséklet C és +20 C Fűtővíz hőmérséklet C és +55 C Hűtőteljesítmény kw Fűtőteljesítmény kw Energia osztály...standard Hűtőközeg...R410A/1 hűtőkör Kompresszor...Scroll/1 db Vízszivattyú beépítése Tárolótartály Ventilátor fordulatszám szabályozás Részleges hővisszanyerés HT (magas környezeti hőmérsékletre) HPF (nagy nyomású ventilátorral) SNL (szuper alacsony zajszinttel) 2. ábra 6

7 AV-AQUA L/H/C Kompakt kültéri léghűtéses folyadékhűtő Választható kivitelek AQUAL... Léghűtéses folyadékhűtő AQUAC...Levegő-víz hőszivattyú AQUAC... Hűtőaggregát (csak hűtésre) Hűtés Környezeti hőmérséklet C és +50 C Hűtővíz hőmérséklet C és +18 C Hűtőteljesítmény kw Fűtés Környezeti hőmérséklet C és +20 C Fűtővíz hőmérséklet C és +55 C Hűtőteljesítmény kw 3. ábra Hűtőközeg...R410A Kompresszor...Scroll/2 db Teljesítmény fokozat...2/4 Vízszivattyú beépítése (1/2) Tárolótartály Ventilátor fordulatszám szabályozás XLN (extra alacsony zajszint) HPF (nagy nyomású kondenzátor ventilátor beltéri alkalmazásra alkalmas) AV-SCL Air CO/HP/RE Kompakt kültéri léghűtéses folyadékhűtő Választható kivitelek CO... Léghűtéses folyadékhűtő HP...Levegő-víz hőszivattyú RE... Hűtőaggregát (csak hűtésre) Hűtés Környezeti hőmérséklet C és +50 C Hűtővíz hőmérséklet...-8 C és +18 C Fűtés Környezeti hőmérséklet C és +20 C Fűtővíz hőmérséklet C és +55 C Hűtőteljesítmény kw Fűtőteljesítmény kw Energia osztály...standard Eűtőközeg...R410A/1 hűtőkör Kompresszor...Scroll/2 db Hidraulika kit beépítése 1/2 Vízszivattyú Tárolótartály Ventilátor fordulatszám szabályozás Részleges hővisszanyerés HT (magas környezeti hőmérsékletre) HPF (nagy nyomású ventilátorral) SNL (szuper alacsony zajszinttel) 4. ábra 7

8 AV-SCL Air CO/HP/RE Kompakt kültéri léghűtéses folyadékhűtő Választható kivitelek CO... Léghűtéses folyadékhűtő HP...Levegő-víz hőszivattyú RE... Hűtőaggregát (csak hűtésre) Hűtés Környezeti hőmérséklet C és +45 C Hűtővíz hőmérséklet...-8 C és +18 C Fűtés Környezeti hőmérséklet C és +20 C Fűtővíz hőmérséklet C és +55 C Hűtőteljesítmény kw Fűtőteljesítmény kw Energia osztály...standard Hűtőközeg...R410A/2 hűtőkör Kompresszor...Scroll/3-6 db EXV...Elektronikus expanziós szelep Hidraulika kit beépítése 1/2 Vízszivattyú Tárolótartály Ventilátor fordulatszám szabályozás Részleges hővisszanyerés HT (magas környezeti hőmérsékletre) HPF (nagy nyomású ventilátorral) SNL (szuper alacsony zajszinttel) BR verzió (alacsony kilépő vízhőmérséklet) 5. ábra AV-SCL AIR EVO CO/HP/RE Kompakt kültéri léghűtéses folyadékhűtő Választható kivitel CO... Léghűtéses folyadékhűtő HP...Levegő-víz hőszivattyú RE... Hűtőaggregát (csak hűtésre) Hűtés Környezeti hőmérséklet C és +47 C Hűtővíz hőmérséklet...0 C és +18 C Fűtés Környezeti hőmérséklet C és +20 C Fűtővíz hőmérséklet C és +55 C Hűtőteljesítmény kw Fűtőteljesítmény kw Hűtőközeg...R410A/2 hűtőkör Kompresszor...Scroll/4 db Hidraulika kit beépítése 1/2 Vízszivattyú Tárolótartály Ventilátor fordulatszám szabályozás Részleges hővisszanyerés HT (magas környezeti hőmérsékletre) HPF (nagy nyomású ventilátorral) SNL (szuper alacsony zajszinttel) 6. ábra 8

9 AV-SCL Air CO/HP/RE Kompakt kültéri léghűtéses folyadékhűtő Választható kivitelek CO... Léghűtéses folyadékhűtő HP...Levegő-víz hőszivattyú RE... Hűtőaggregát (csak hűtésre) Hűtés Környezeti hőmérséklet C és +47 C Hűtővíz hőmérséklet...0 C és +18 C Fűtés Környezeti hőmérséklet C és +20 C Fűtővíz hőmérséklet C és +55 C Hűtőteljesítmény kw Fűtőteljesítmény kw Energia osztály...standard Hűtőközeg...R410A/2 hűtőkör Kompresszor...Scroll/4 db EXV...Elektronikus expanziós szelep Hidraulika kit beépítése 1/2 Vízszivattyú Tárolótartály Ventilátor fordulatszám szabályozás Részleges hővisszanyerés HT (magas környezeti hőmérsékletre) HPF (nagy nyomású ventilátorral) SNL (szuper alacsony zajszinttel) BR verzió (alacsony kilépő vízhőmérséklet) 7. ábra AV-SRW Air CO Kompakt kültéri léghűtéses folyadékhűtő Választható kivitel CO... Léghűtéses folyadékhűtő Hűtés Környezeti hőmérséklet C és +45 C Hűtővíz hőmérséklet...-8 C és +15 C Hűtőteljesítmény kw Energia osztály...standard Hűtőközeg...R134A/2 hűtőkör Kompresszor...Emelt/2 db EXV...Elektronikus expanziós szelep Hidraulika kit beépítése 1/2 Vízszivattyú Tárolótartály Ventilátor fordulatszám szabályozás Részleges hővisszanyerés HT (magas környezeti hőmérsékletre) HPF (nagy nyomású ventilátorral) SNL (szuper alacsony zajszinttel) BR verzió (alacsony kilépő vízhőmérséklet) 8. ábra 9

10 AV-SRW Air EVO CO "A" energia osztályú kompakt kültéri léghűtéses folyadékhűtő Választható kivitel CO... Léghűtéses folyadékhűtő Hűtés Környezeti hőmérséklet C és +50 C Hűtővíz hőmérséklet...-8 C és +15 C Hűtőteljesítmény kw Energia osztály...emelt hatásfokú A-osztály Hűtőközeg...R134A/2 hűtőkör Kompresszor...Emelt/2 db EXV...Elektronikus expanziós szelep Hidraulika kit beépítése 1/2 Vízszivattyú Tárolótartály Ventilátor fordulatszám szabályozás Részleges hővisszanyerés HT (magas környezeti hőmérsékletre) HPF (nagy nyomású ventilátorral) SNL (szuper alacsony zajszinttel) BR (alacsony kilépő vízhőmérséklet) A B C D E Class A 9. ábra AV-SRW SLS HE Kompakt kültéri léghűtéses folyadékhűtő Választható kivitelek Léghűtéses folyadékhűtő Hűtés Környezeti hőmérséklet C és +50 C Hűtővíz hőmérséklet...-8 C és +15 C Hűtőteljesítmény kw Energia osztály...emelt hatásfokú A-osztály Hűtőközeg...R134A/4 hűtőkör Kompresszor...Csavar/4 db EXV...Elektronikus expanziós szelep Hidraulika kit beépítése 1/2 Vízszivattyú Tárolótartály Ventilátor fordulatszám szabályozás Részleges hővisszanyerés HT (magas környezeti hőmérsékletre) HPF (nagy nyomású ventilátorral) SNL (szuper alacsony zajszinttel) BR (alacsony kilépő vízhőmérséklet) A B C D E Class A 10. ábra 10

11 AV-SCL-WQL/WQH/WQRC Beltéri vízhűtéses folyadékhűtő Választható kivitelek WQL...Vízhűtéses folyadékhűtő WQH...Víz-víz hőszivattyú WQRC...Kondenzátor nélküli folyadékhűtő 11. ábra Elpárolgtató hűtött víz hőmérséklet C és +18 C Kondenzátor hűtővíz C és +50 C (belépő) Fűtővíz hőmérséklet C és +55 C (kilépő) Hűtőteljesítmény kw Fűtőteljesítmény kw Energia osztály...standard Hűtőközeg...R410A/1 hűtőkör Kompresszor...Scroll/1-2 db Hidraulika kit beépítése Evaporator és kondenzátor oldalra Részleges hővisszanyerés vagy háztartási melegvíz szolgáltatás Extra alacsony zajszint AV-SCL-WQL/WQH/WQRC Beltéri, vízhűtéses folyadékhűtő Választható kivitelek WQL...Vízhűtéses folyadékhűtő WQH...Víz-víz hőszivattyú WQRC...Kondenzátor nélküli folyadékhűtő 12. ábra Elpárolgtató hűtött víz...-8 C és +18 C Kondenzátor hűtővíz hőmérséklet.+20 C és +50 C (belépő) Hűtőteljesítmény kw Fűtőteljesítmény kw Energia osztály...standard Hűtőközeg...R410A/2 hűtőkör Kompresszor...Scroll/4 db Hidraulika kit beépítése (Evaporator és kondenzátor oldalra) Részleges hővisszanyerés vagy háztartási melegvíz szolgáltatás Extra alacsony zajszint 11

12 AV-SRW Water EVO CO/HP/RC Beltéri, vízhűtéses folyadékhűtő Választható kivitelek CO...Vízhűtéses folyadékhűtő HP...Víz-víz hőszivattyú RC...Kondenzátor nélküli folyadékhűtő Elpárolgtató hűtött víz...-8 C és +15 C Kondenzátor Hűtővíz C és +60 C (belépő) Melegvíz C és +65 C (kilépő) Hűtőteljesítmény kw Fűtőteljesítmény kw Energia osztály...emelt hatásfokú A-osztály Hűtőközeg... R134A/1-2 hűtőkör Kompresszor...Emelt/2 db EXV...Elektronikus expanziós szelep Léptetős vagy folyamatos teljesítményszabályozás Hidraulika kit beépítése (Elpárologtató és kondenzátor oldalra) Részleges vagy teljes hővisszanyerés Extra alacsony zajszint BR (-8 C kilépő víz/glikol hőmérséklet) A B C D E Class A 13. ábra 12

13 AV-SCL 240/23-660/43 AIR FC AV-SCL-200/22-360/23 AIR EVO FC Freecoolerrel egybeépített léghűtéses folyadékhűtő Alkalmazható Komfort klímaberendezésekhez Technológiai folyamatokhoz Ajánlott közvetítő közeg 7/12 C és 10/15 C víz glikol elegye A standardizált típusokon túlmenően a különböző folyadékhűtők és a freecooler modulok tetszés szerint illeszthetők egymáshoz Standardizált típusok AV-SCL-200/22-360/23 AIR EVO FC Legkisebb hűtőteljesítmény Mechanikus...210kW Freecoolingos...210kW Legnagyobb hűtőteljesítmény Mechanikus...382kW Freecoolingos...382kW AV-SCL-240/23-660/43 AIR FC Legkisebb hűtőteljesítmény Mechanikus...255kW Freecoolingos...255kW Legnagyobb hűtőteljesítmény Mechanikus...690kW Freecoolingos...690kW Alacsony zajszint Egyedi kialakítások 14. ábra AV-FREECOOL Moduláris freecooler egység Free-cooling modul (víz/glikol elegyre) Alkalmazható Új vagy meglévő installációjú lég- és vízhűtéses folyadékhűtőkhöz Komfort klimaberendezésekhez Technológiai folyamatokhoz Hűtőteljesítmény Legkisebb modul egység hűtőteljesítménye kw (15/10 C, 0 C) Legnagyobb modul egység hűtőteljesítménye kw (15/10 C, 0 C) Free-cooling modulok Folyadékhűtővel egybeépítve Önálló egységként száraz hűtők Standard tartozékok 3-utas szelep Kontroll program folyadékhűtőhöz Standard Alacsony zajszinttel 15. ábra 13

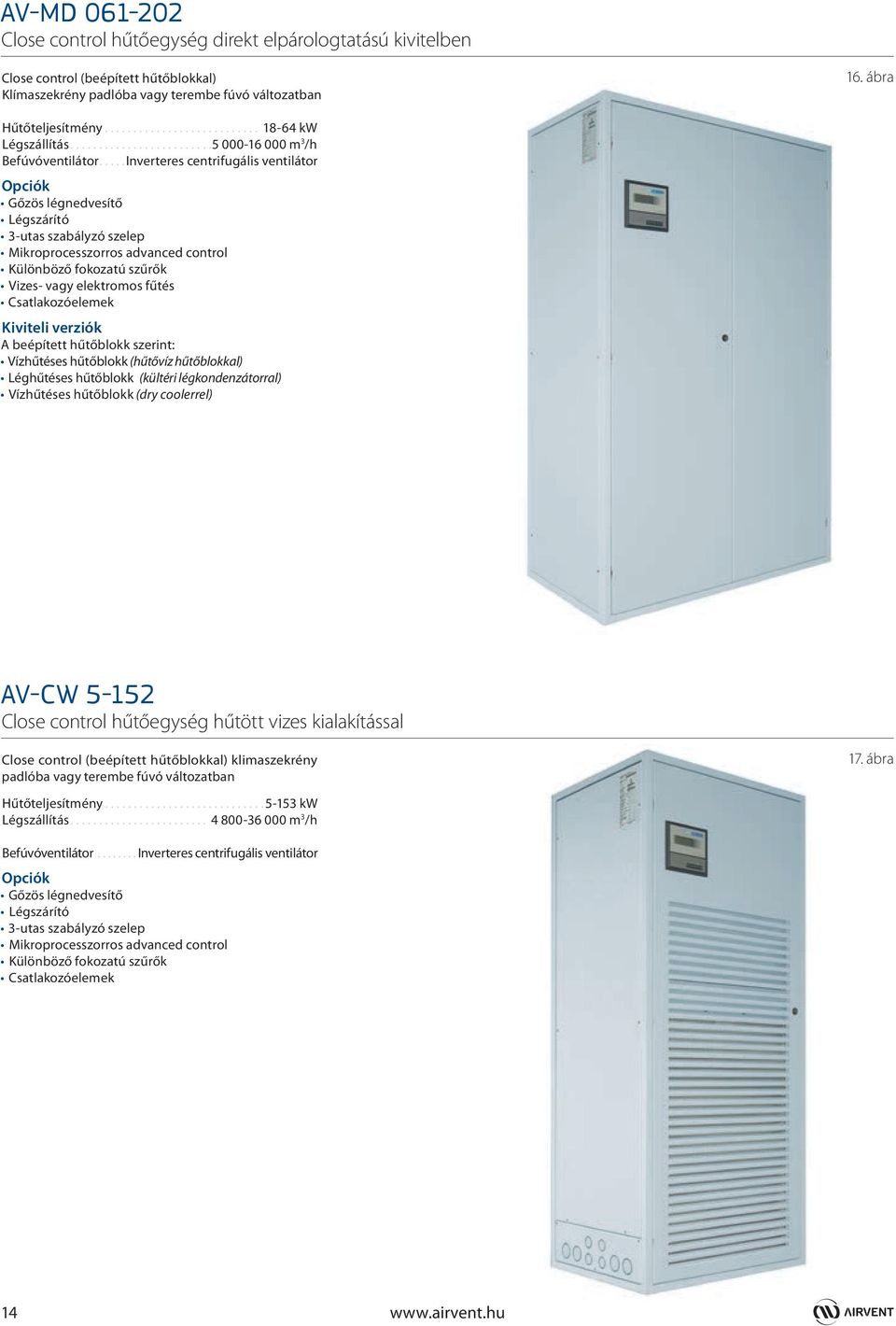

14 AV-MD Close control hűtőegység direkt elpárologtatású kivitelben Close control (beépített hűtőblokkal) Klímaszekrény padlóba vagy terembe fúvó változatban 16. ábra Hűtőteljesítmény kw Légszállítás m 3 /h Befúvóventilátor...Inverteres centrifugális ventilátor Gőzös légnedvesítő Légszárító 3-utas szabályzó szelep Mikroprocesszorros advanced control Különböző fokozatú szűrők Vizes- vagy elektromos fűtés Csatlakozóelemek A beépített hűtőblokk szerint: Vízhűtéses hűtőblokk (hűtővíz hűtőblokkal) Léghűtéses hűtőblokk (kültéri légkondenzátorral) Vízhűtéses hűtőblokk (dry coolerrel) AV-CW Close control hűtőegység hűtött vizes kialakítással Close control (beépített hűtőblokkal) klimaszekrény padlóba vagy terembe fúvó változatban 17. ábra Hűtőteljesítmény kw Légszállítás m 3 /h Befúvóventilátor...Inverteres centrifugális ventilátor Gőzös légnedvesítő Légszárító 3-utas szabályzó szelep Mikroprocesszorros advanced control Különböző fokozatú szűrők Csatlakozóelemek 14

15 AV-CD Close control hűtőegység különböző direkt elpárologtatású egységekkel Close control (beépített hűtőblokkal) Klímaszekrény padlóba vagy terembe fúvó változatban 18. ábra Hűtőteljesítmény kw Légszállítás m 3 /h Befúvó ventilátor...inverteres centrifugális ventilátor Gőzös légnedvesítő Légszárító 3-utas szabályzó szelep Mikroprocesszorros-advanced control Különböző fokozatú szűrők Vizes- vagy elektromos fűtés Csatlakozóelemek A beépített hűtőblokk szerint: Vízhűtéses hűtőblokk (hűtővíz hűtőblokkal) Léghűtéses hűtőblokk (kültéri légkondenzátorral) Vízhűtéses hűtőblokk (dry coolerrel) AV-CG Légkondenzátor close control egységhez Légkondenzátor close control klímaszekrényekhez horizontális és vertikális kivitelben 19. ábra Hűtőteljesítmény...9,4-65 kw Hűtőközeg...R407C Befúvóventilátor...Inverteres centrifugális ventilátor Ventilátor fordulatszabályozás 15

16 AV-ROOF Kompakt hőszivattyús roof top Rooftop hőszivattyús, időjárásálló kivitelben Hűtőteljesítmény kw Fűtőteljesítmény kw Légmennyiség m 3 /h Hűtőközeg...R410A/1 hűtőkör Kompresszor...Scroll/1 db Külső nyomásesés Pa Üzemelési tartomány C és +45 C Elektromos fűtés Speciális szabályozás 15 egység együttes működtetéséhez Rezgéscsillapító alátétek 20. ábra AV-ROOF Kompakt hűtő/hőszivattyús roof top Rooftop hűtős és hőszivattyús kivitelben Időjárásálló kültéri kivitelben 21. ábra Hűtőteljesítmény kw Fűtőteljesítmény kw Légmennyiség m 3 /h Hűtőközeg... R410A/1-2 hűtőkör Kompresszor...Scroll/2 db Külső nyomásesés Pa Üzemelési tartomány C és +45 C Elektromos fűtés Melegvizes hőcserélő Különböző szűrő kivitelek Energiatakarékos zsalu üzemeltetés Elszívóventilátor és zsalu beépítése Rezgéscsillapító alátétek 16

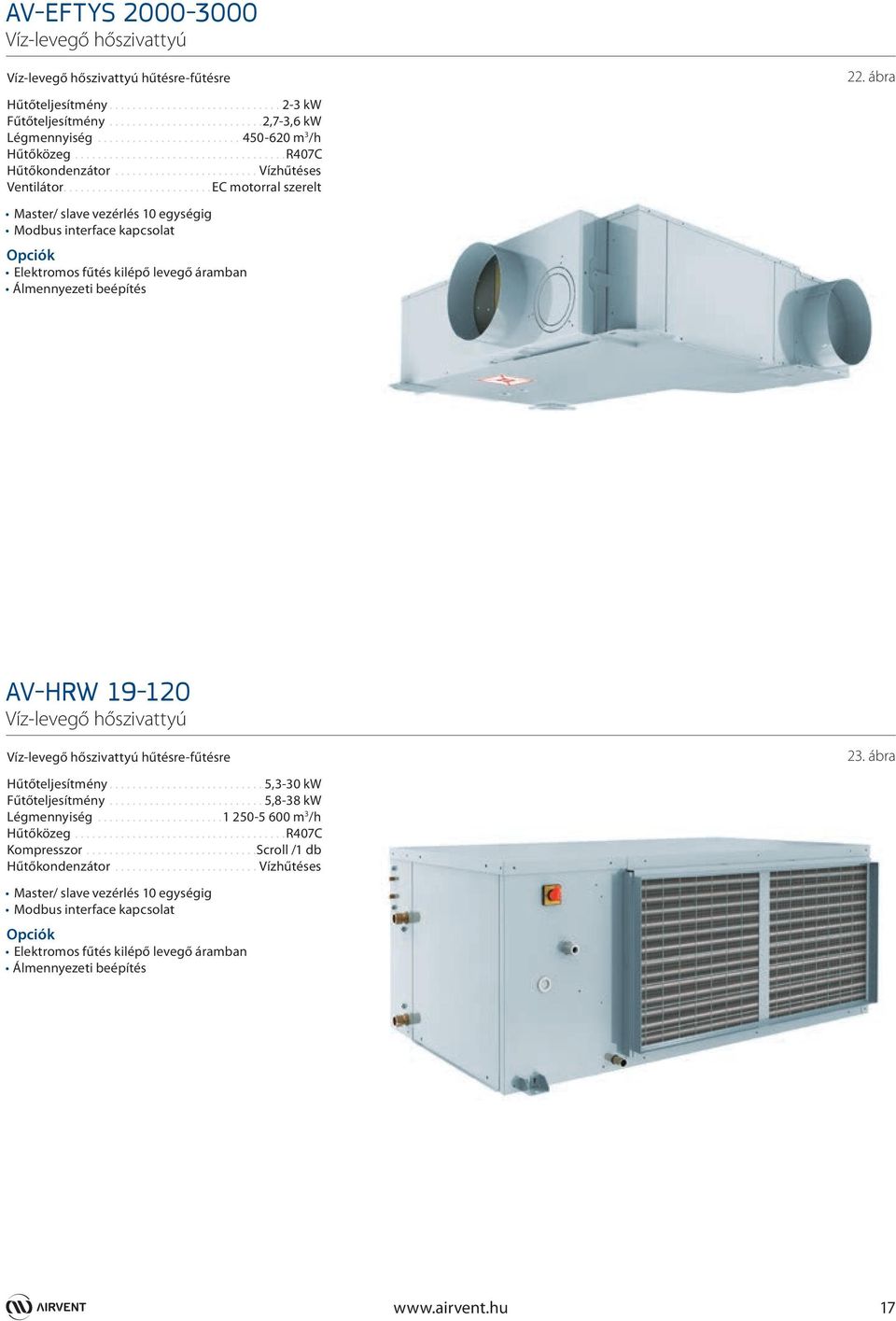

17 AV-EFTYS Víz-levegő hőszivattyú Víz-levegő hőszivattyú hűtésre-fűtésre Hűtőteljesítmény kw Fűtőteljesítmény...2,7-3,6 kw Légmennyiség m 3 /h Hűtőközeg...R407C Hűtőkondenzátor...Vízhűtéses Ventilátor...EC motorral szerelt Master/ slave vezérlés 10 egységig Modbus interface kapcsolat Elektromos fűtés kilépő levegő áramban Álmennyezeti beépítés 22. ábra AV-HRW Víz-levegő hőszivattyú Víz-levegő hőszivattyú hűtésre-fűtésre Hűtőteljesítmény...5,3-30 kw Fűtőteljesítmény...5,8-38 kw Légmennyiség m 3 /h Hűtőközeg...R407C Kompresszor...Scroll /1 db Hűtőkondenzátor...Vízhűtéses Master/ slave vezérlés 10 egységig Modbus interface kapcsolat Elektromos fűtés kilépő levegő áramban Álmennyezeti beépítés 23. ábra 17

18 AV-DN Hűtőaggregát, condensing unit Hűtőteljesítmény kw Hűtőközeg...R407C/1-2 hűtőkör Kompresszor...Scroll /1-2 db 24. ábra Kapcsolódhat minden R407C hűtőközegű direkt elpárologtatású beltéri egységgel, légkezelővel Üzemelési tartomány C és +45 C AV-DK/DN Hőszivattyús, légcsatornába, légkezelőbe építhető direkt elpárologtatású komplett egység Direkt elpárologtatású (R410A) standard típusok, komplett automatikával, A kültéri (DN) és a beltéri (DK) egység helyszíni szerelést igényel 25. ábra Hűtőteljesítmény kw Fűtőteljesítmény kw Üzemelési tartományok Környezet: Hűtés esetében C és +46 C Fűtés esetében C és +20 C 18

19 AV-MINI AQUA DCI 5-16 Inverteres, levegő-víz hőszivattyú Inverteres meghajtás a kültéri kompresszorra és ventilátorra Energia takarékos, folyamatos, kis terhelésű üzemelés Hűtés Környezeti hőmérséklet...-5 C és +47 C Víz hőmérséklet...+4 C és +20 C Hűtőteljesítmény kw Fűtés Környezeti hőmérséklet C és +27 C Víz hőmérséklet C és +55 C Hűtőteljesítmény kw Standard tartozékok Model egy fázis 230V 50Hz Model három fázis 400V 5Hz 26. ábra Fokozott kondenzátor felület védelem Szivattyú, puffer tartály Rozsdamentes hűtőblokk, fagyvédelemmel Két irányú elektronikus expanziós szelep Távvezérlés AV AQUASCOP HT ( ) Levegő-víz hőszivattyú fűtésre - mono blokk Fűtőteljesítmény kw Hűtőközeg...R407C Kompresszor...Scroll/2db Hűtőrendszer:...Két fokozatú Üzemelési tartomány (fűtés) C és +25 C Fűtővíz hőmérséklete C és +65 C 27. ábra Alkalmazható Radiátor vagy fan coil fűtésre Padló fűtésre Használati melegvíz előállításra 19

20 AV-AQUASCOP HT SPLIT Levegő-víz hőszivattyú fűtésre Kivitel... Split Fűtőteljesítmény kw Hűtőközeg...R407C Kompresszor...Scroll/2db Hűtőrendszer:...Két fokozatú Üzemelési tartomány (fűtés) C és +25 C Fűtővíz hőmérséklete C és +65 C Alkalmazható Radiátor vagy fan coil fűtésre Padló fűtésre Használati melegvíz előállításra AV-Aquascop HT Kazán Keverőtartály AV-Aquascop HT Expanziós tartály 20

21 28. ábra EC EF Bojler Fürdőszoba Radiátor Szelepes osztó Padlófűtés 21

22 AV-COIL 2 (VC-VN-HC-HN) Fan coil gyártmány család Típus variációk VC... Vertikális, álló, burkolatos VN... Vertikális, álló, burkolat nélküli HC... Horizontális, fekvő, burkolatos HN... Horizontális, fekvő, burkolat nélküli 29. ábra Víz hőmérséklet...7/12 C és 15/18 C Hűtőteljesítmény kw Fűtőteljesítmény...0,7-12,7 kw Két- vagy négycsöves változatban On/Off két vagy három utú szelep 0-10 V vezérlésű két vagy három utú szelep Flexibilis csővezeték, kézi elzáró szelepek BMS csatlakozási lehetőség AV-KOG LN Kazettás fan coil család Variációk AV-KOG LN Névleges méret x 600 mm AV-KOG LN Névleges méret x 1200 mm 30. ábra Víz hőmérséklet...7/12 C és 15/18 C Hűtőteljesítmény...2,2-11,6 kw Fűtőteljesítmény... 2,2-10,2 kw Beépített kondenz szivattyú Két- vagy négycsöves változatban On/Off két vagy három utú szelep 0-10 V vezérlésű két vagy három utú szelep Flexibilis csővezeték, kézi elzáró szelepek BMS csatlakozási lehetőség Elektromos fűtőtest Friss levegő csatlakozás 22

23 AV-DUSTYS Légcsatornázható fan-coil Légcsatornázható, közepes nyomású fan coil (100 Pa) EC ventilátor motorral Hűtőteljesítmény...1,2-3,3 kw Fűtőteljesítmény... 1,6-4,0 kw Légmennyiség m 3 /h Két- vagy négycsöves változatban 3-utas by pass szelep kit Elektromos fűtés Kondenzátum szivattyú 31. ábra AV-VH Légcsatornázható nagy nyomású fan-coil Légcsatornázható, nagy nyomású fan coil (150 Pa) Hűtőteljesítmény...4,5-22 kw Fűtőteljesítmény kw Légmennyiség m 3 /h Két- vagy négycsöves változatban 3-utas by pass szelep kit Elektromos fűtés Kondenzátum szivattyú Kör- vagy négyszögletes csatlakozás 32. ábra 23
