ELEKTRONIKUS FALBA SÜLLYESZTHET LCD KIJELZS TERMOSZTÁT

Átírás

1 ELEKTRONIKUS FALBA SÜLLYESZTHET LCD KIJELZS TERMOSZTÁT 1

2 Tartalomjegyzék 1 Mszaki adatok Funkciók: Kijelz KI/BE kapcsoló és mködési mód kiválasztó Hmérséklet beállítás és üzemmód kiválasztás Ventilátor fokozat kiválasztó Folyamatos ventilátor üzem és termosztát vezérelt ventilátor Szerelés Elektromos bekötések

3 1 Mszaki adatok A WMT05 egy falra szerelhet, elektronikus termosztát kétcsöves és négycsöves fan coilok szabályzásához, és szelep vezérléshez. Bels biztosítékkel van ellátva. Minden termosztát egy fan coil készüléket tud vezérelni. A ventilátor mód bels híddal (jumper) választható ki. Mködési feszültség 230 V, tehát ennek megfelelen kell az érintésvédelemrl gondoskodni. A termosztátot kizárólag sík, száraz, nemvezet felületre szabad szerelni. Tápfeszültség: 230 V(+/- 10%) Teljesítmény 1,5 VA Állítható hmérséklet tartomány C Holtsáv 2 C Differenciál: 0,8 C Környezeti mködési hmérséklet tartomány C, 10-90% relatív páratartalom (kondenzáció mentes környezet) Szína: RAL9016 Megfelelség: 73/23 (EN , EN , EN ) Elektromágneses kompatibilitás: 89/336 (EN , EN55011, 55022, 55014) 2 Funkciók: Mködés: ftés, htés vagy csak szellzés KI/BE kapcsoló Automatikus (légoldali hmérséklet alapján) vagy kézi ftés/htés kiválasztás Kézi három fokozatú ventilátor fokozat kiválasztó Hmérséklet kiválasztó (+10 és 30 C közt) Mködési kijelzés az LCD panelen (beállított hmérséklet, ventilátor fokozat, ftés vagy htés üzemmód, automata üzemmód, 2 és 4 csöves rendszer vezérlése Áramkimaradás esetén újraindul Léghmérséklet a burkolat alatt, a termosztátban van. 1 LCD kijelz 2 Üzemmód kijelz 3 Hmérséklet beállítás ( növelés, csökkentés 4 Ventilátor fokozat kiválasztó low kis fordulat med közepes fordulat high nagy fordulat 5 KI/BE kapcsoló 3

4 3 Kijelz 1 Hmérséklet kijelzése A beállított érték C -ban A szoba tényleges hmérséklete ( a meg gombok együttes lenyomásakor) 2 Folyamatos ventilátor üzem kijelzése 3 Termosztát vezérelt ventilátor kijelzése 4 Mködési mód kijelzése Htés Ftés Automatikus Csak szellzés 5 ventilátor fokozat kijelzése kis fordulat közepes fordulat nagy fordulat automata üzemmód 4

5 3.1 KI/BE kapcsoló és mködési mód kiválasztó KI/BE kapcsoló (ON/OFF) 3.2 Hmérséklet beállítás és üzemmód kiválasztás A gombot ismételt megnyomásával kiválaszthatóak az üzemmódok: A (2) gombokkal kiválaszthatjuk a kívánatos hmérsékletet. Ftés: Ftés, a szobát fti ( a hmérsékletet a nyilak segítségével állíthatjuk be, míg a gombbal a ventilátor fokozatát) Htés: Htés, a szobát hti ( a hmérsékletet a nyilak segítségével állíthatjuk be, míg a gombbal a ventilátor fokozatát) Automatikus ftés/htés kiválasztás Automatikus, a termosztát kiválasztja, hogy hteni vagy fteni kell a szobát, a beállított hmérsékletnek megfelelen (csak négycsöves változatoknál) (a hmérsékletet a nyilak segítségével állíthatjuk be, míg a gombbal a ventilátor fokozatát) Szellz üzemmód Csak szellzés, se nem ft, se nem ht, csak a levegt keringteti (csak szelepekkel felszerelt változatoknál) (a gombbal a ventilátor fokozatát állíthatjuk be) 5

6 3.3 Ventilátor fokozat kiválasztó Ahhoz hogy a helység kívánt hfokát mielbb elérjük, a legmagasabb fordulatszámra ajánlatos állítani a fokozatot. Így a fan coil teljesítménye maximumon van. Ventilátor fokozat kiválasztó: kis fordulat közepes fordulat nagy fordulat automata üzemmódban a ventilátor fokozatát a vezérl választja ki a beállított és a tényleges szobahmérséklet közti különbségnek megfelelen (amennyiben nagy a különbség, nagy fordulaton üzemel, ahogy csökken a különbség, csökken a ventilátor fokozata is) 3.4 Folyamatos ventilátor üzem és termosztát vezérelt ventilátor Folyamatos ventilátor üzem és termosztát vezérelt ventilátor üzemmód váltáshoz nyomjuk meg a három másodpercen belül a valamelyiket a gombok közül. gombot, majd vagy Ne használjuk a folyamatos ventilátor üzemmódot szelepkészlet nélküli fan coilok esetében, mert túlhthetjük, vagy fthetjük a szobát. Ebben az üzemmódban a ventilátor a beállított fokozaton akkor is tovább pörög, ha a szoba hmérséklete elérte a beállított értéket. A folyamatos ventilátor üzemmódot akkor kell alkalmazni, ha friss leveg bejuttatására a szellzés folyamatosan szükséges. A termosztát vezérelt ventilátor kiválasztása esetében a ventilátor leáll amennyibe a szoba hmérséklete elérte a beállított értéket. A ventilátor fordulata a 3.3. fejezetben leírtak szerinti. 4 Szerelés Figyelem!! A berendezés áramütést okozhat, Az elektromos berendezéseket megbontani és átalakítani csak szakembernek, teljes feszültségmentesítés után szabad! Falba építés: A hátlap befalazása után a vezérl és az ellap a rajzon látható módon bepattintható. Szereljük kb. 150 cm magasságban a padlószinthez képest. ne használjunk a fan coil csatlakoztatásához 6 m- nél hosszabb vezetéket. 6

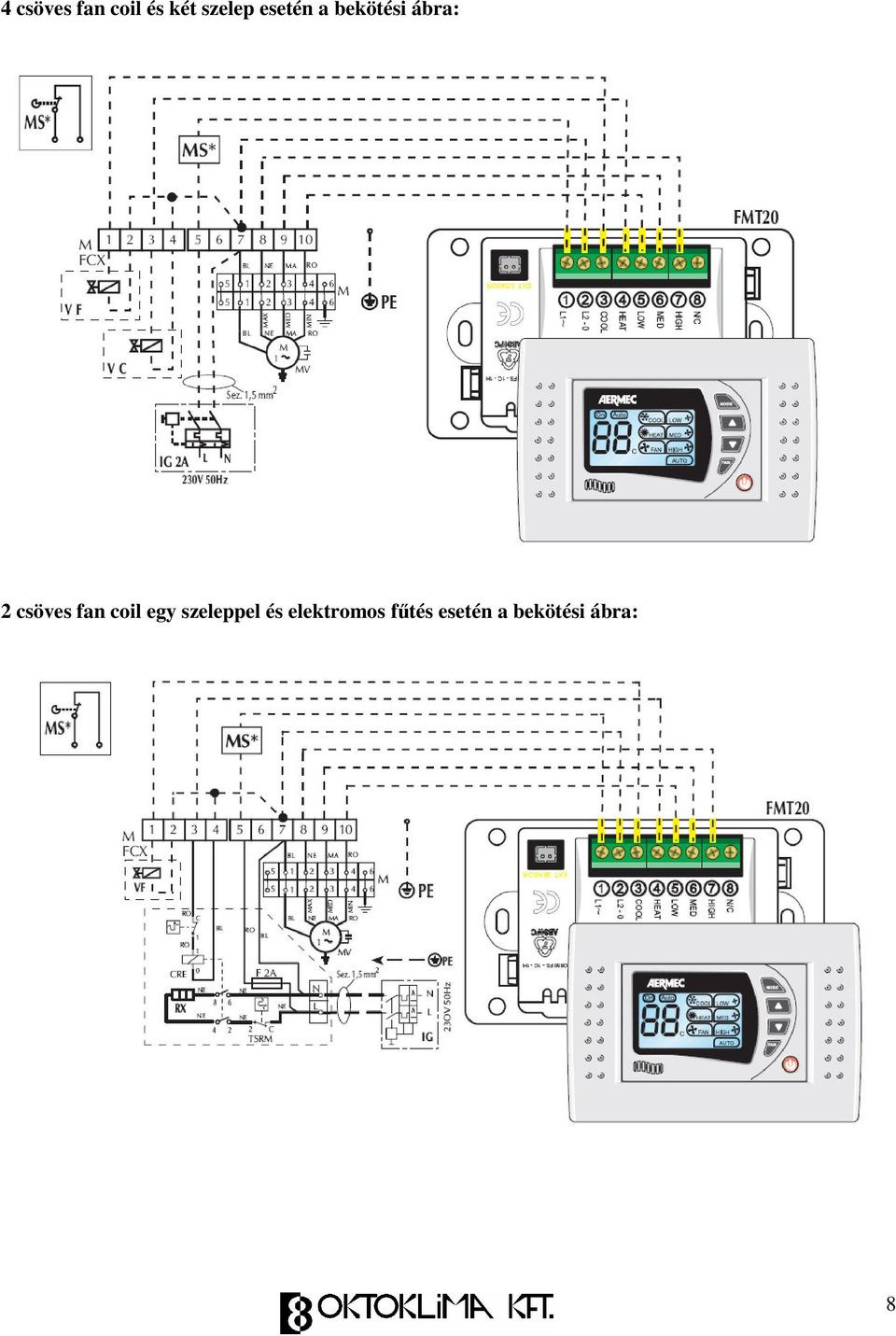

7 5 Elektromos bekötések Jelmagyarázat: IG f megszakító M sorkapocs MS mikrokapcsoló (opcionális) MV ventillátor motor PE földelés SA helyiség hmérséklet érzékel RX elektromos ftbetét (ha van) VC mágnes- szelep (ftési) VCF mágnes- szelep (ftés/htési) VF mágnes- szelep (htési) BI fehér BL kék GR szürke MA barna NE fekete RO piros - helyben elvégzett bekötések opciósan rendelhet kiegészítk, nem szállított részek 2 csöves fan coil, és egy szelep esetén a bekötési ábra: 7

8 4 csöves fan coil és két szelep esetén a bekötési ábra: 2 csöves fan coil egy szeleppel és elektromos ftés esetén a bekötési ábra: 8

9 FCA kazettás 2 csöves fan coil és egy szelep esetén a bekötési ábra: FCA kazettás 4 csöves fan coil és két szelep esetén a bekötési ábra: 9
