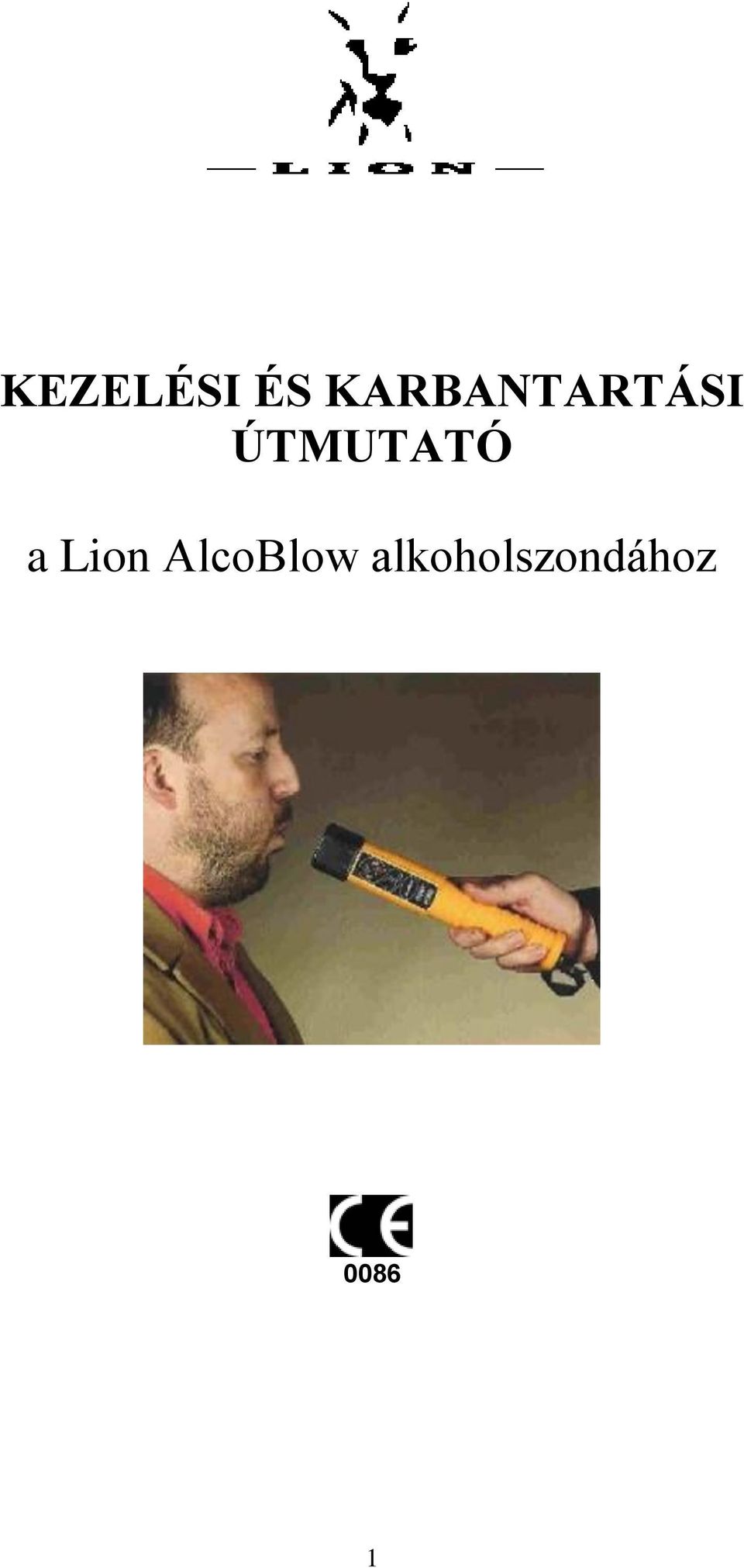

1 KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ a Lion AlcoBlow alkoholszondához

2 Tartalomjegyzék 1. Bevezetés A készülék leírása Működési elv A tüzelőanyag cellás alkoholérzékelő A lélegzet mintavételezése A kiértékelt eredmény A mintavételezés folyamata AKTÍV mód PASSÍV mód Egy tartály tartalmának ellenőrzése Karbantartás A külső burkolat tisztítása Az elemek cseréje Kalibráció A mintavevő tölcsér tisztítása Mit tegyünk, és mit ne tegyünk?

3 1. Bevezetés A légalkohol szint ellenőrzéséhez az AlcoBlow egy megbízható, egyszerűen használható készülék. A készülék azt mutatja, hogy egy személy lélegzetében, vagy egy folyadékban van alkohol, vagy nincs: nem szolgáltat számszerű információt a légalkohol szintről. A készülék a walesi Lion Laboratories cég egyik legújabb fejlesztése a cég kimondottan különféle légalkohol mérők berendezések fejlesztésére és gyártására specializálódott. Az AlcoBlow olyan esetekben alkalmazható, amikor sok emberen kívánunk gyors teszteket végrehajtani, úgymint: a rendőrségi közúti ellenőrzéskor, a légalkohol szint véletlenszerű ellenőrzésével; gyárak területén, kapujában, a dolgozók vagy a látogatók ellenőrzésekor; biztonsági zónák belépési pontjain mint például katonai támaszpontokon, vagy repülőtereken; magas kockázatú biztonsági zónákban mint például bányákban, erőművekben, vagy olajfúró tornyokon; olyan helyeken, ahol az alkohol birtoklása vagy fogyasztása tilos, mint például börtönökben fiatalkorúak alkohol fogyasztásának ellenőrzésére. Az AlcoBlow alkalmas még annak feltárására is, hogy különböző edényekben mint például üvegekben, poharakban lévő folyadékok tartalmaznak e alkoholt. Ezen leírás az AlcoBlow működését, és használatát tartalmazza. Kérjük, figyelmesen olvassa végig! 2. A készülék leírása Az AlcoBlow-n mindössze két kapcsoló, és két darab háromszínű LED található. Ezek mindegyike világosan feliratozott és egyszerűen kezelhető. ON/OFF Kapcsoló: A készülék ki- és bekapcsolására szolgál. Bekapcsoláshoz nyomjuk meg egyszer, kikapcsoláshoz nyomjuk meg még egyszer a nyomógombot. A bekapcsolt állapotban lévő készüléket ha nem használjuk, az elemek megóvása érdekében 2 perc után automatikusan kikapcsol. PASSIV Kapcsoló: használatával a célszemély arca elé tartva, mintát vehetünk a lélegzetéből akkor is, ha egyszerűen csak kilélegzik, vagy beszél, illetve egy tartályban lévő folyadék teszteléséhez használhatjuk annak megállapítása érdekében, hogy tartalmaz-e alkoholt vagy nem. 3

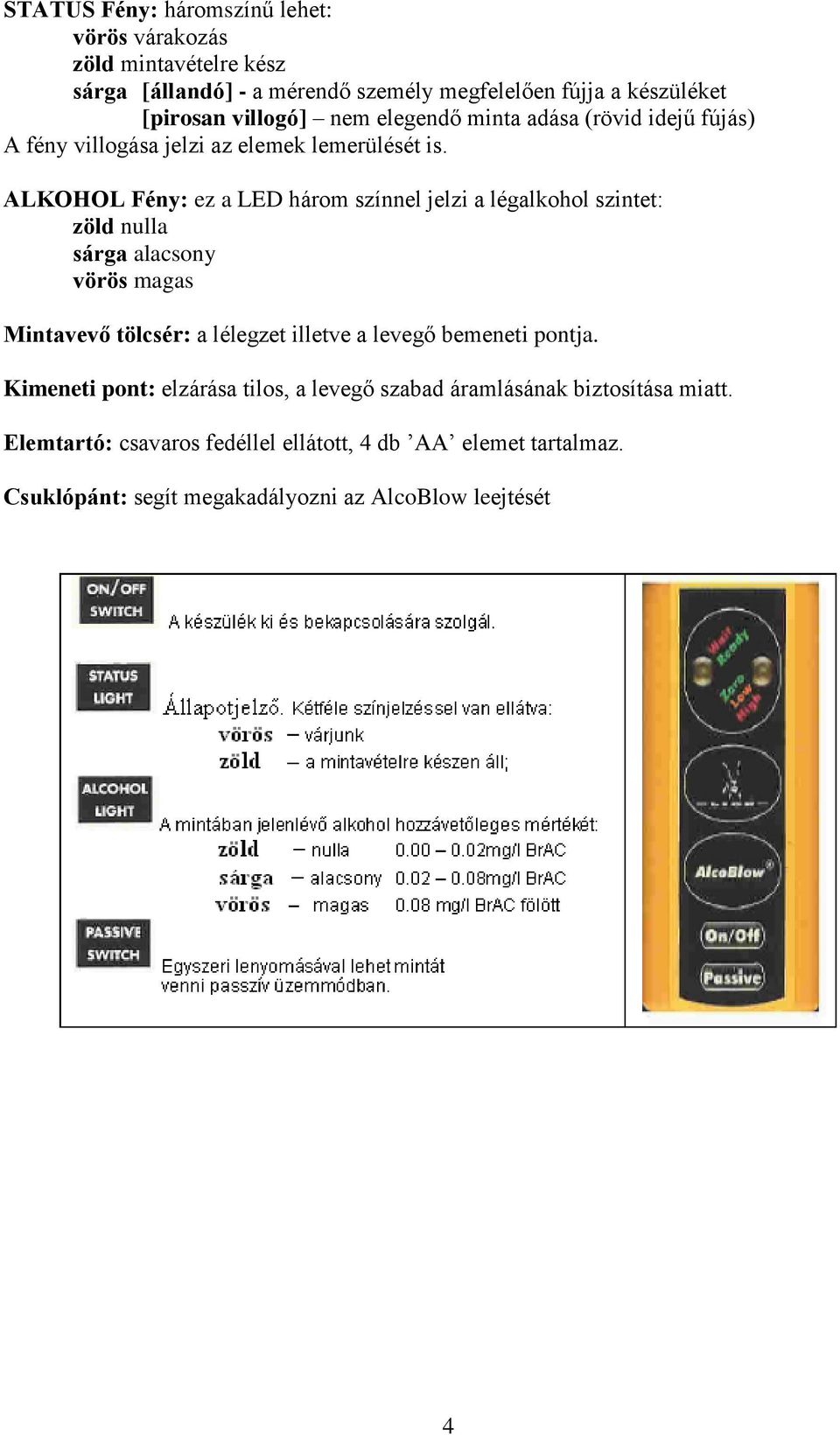

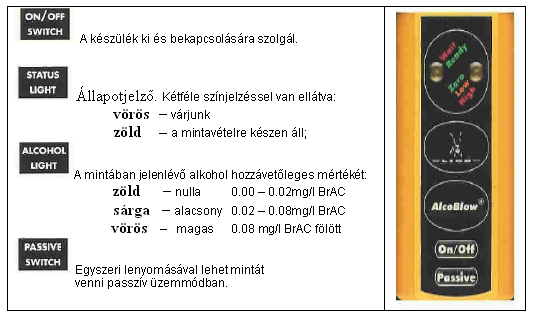

4 STATUS Fény: háromszínű lehet: vörös várakozás zöld mintavételre kész sárga [állandó] - a mérendő személy megfelelően fújja a készüléket [pirosan villogó] nem elegendő minta adása (rövid idejű fújás) A fény villogása jelzi az elemek lemerülését is. ALKOHOL Fény: ez a LED három színnel jelzi a légalkohol szintet: zöld nulla sárga alacsony vörös magas Mintavevő tölcsér: a lélegzet illetve a levegő bemeneti pontja. Kimeneti pont: elzárása tilos, a levegő szabad áramlásának biztosítása miatt. Elemtartó: csavaros fedéllel ellátott, 4 db AA elemet tartalmaz. Csuklópánt: segít megakadályozni az AlcoBlow leejtését 4

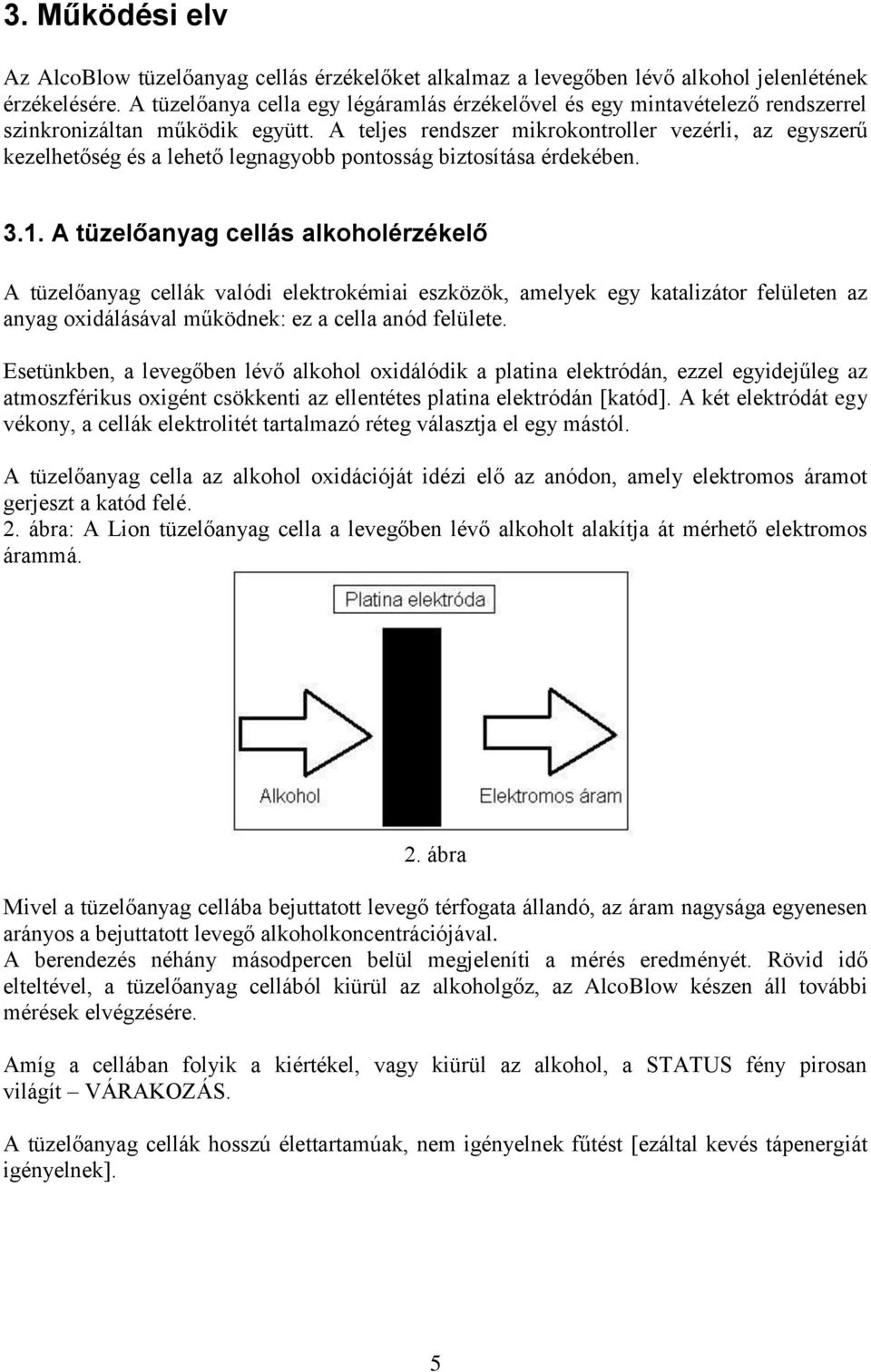

5 3. Működési elv Az AlcoBlow tüzelőanyag cellás érzékelőket alkalmaz a levegőben lévő alkohol jelenlétének érzékelésére. A tüzelőanya cella egy légáramlás érzékelővel és egy mintavételező rendszerrel szinkronizáltan működik együtt. A teljes rendszer mikrokontroller vezérli, az egyszerű kezelhetőség és a lehető legnagyobb pontosság biztosítása érdekében A tüzelőanyag cellás alkoholérzékelő A tüzelőanyag cellák valódi elektrokémiai eszközök, amelyek egy katalizátor felületen az anyag oxidálásával működnek: ez a cella anód felülete. Esetünkben, a levegőben lévő alkohol oxidálódik a platina elektródán, ezzel egyidejűleg az atmoszférikus oxigént csökkenti az ellentétes platina elektródán [katód]. A két elektródát egy vékony, a cellák elektrolitét tartalmazó réteg választja el egy mástól. A tüzelőanyag cella az alkohol oxidációját idézi elő az anódon, amely elektromos áramot gerjeszt a katód felé. 2. ábra: A Lion tüzelőanyag cella a levegőben lévő alkoholt alakítja át mérhető elektromos árammá. 2. ábra Mivel a tüzelőanyag cellába bejuttatott levegő térfogata állandó, az áram nagysága egyenesen arányos a bejuttatott levegő alkoholkoncentrációjával. A berendezés néhány másodpercen belül megjeleníti a mérés eredményét. Rövid idő elteltével, a tüzelőanyag cellából kiürül az alkoholgőz, az AlcoBlow készen áll további mérések elvégzésére. Amíg a cellában folyik a kiértékel, vagy kiürül az alkohol, a STATUS fény pirosan világít VÁRAKOZÁS. A tüzelőanyag cellák hosszú élettartamúak, nem igényelnek fűtést [ezáltal kevés tápenergiát igényelnek]. 5

6 3.2. A lélegzet mintavételezése Amikor valaki belefúj a mintavevő tölcsérbe, folyamatosan ellenőrzésre kerül a légáramlás mértéke. Ha mind az áramlás erősségének mértéke, mind az időtartama egy előre beállított értéknek megfelel, akkor a kifújt levegő egy része a mintavételi üregbe, majd onnan közvetlenül a tüzelőanyag cellába kerül. A mérendő személynek a minimum érték feletti erősséggel kell fújnia ilyenkor a STATUS LED sárgán világít és addig kell a fújást ezzel az erősséggel folytatni, amíg el nem éri a megfelelő légmennyiség értékét. Ekkor a mikrokontroller aktiválja a motort, amely meghatározott mennyiségű levegőt juttat a tüzelőanyag cellába. A STATUS LED ilyenkor vörösen világít, egészen addig, amíg a rendszer vissza nem áll alapállapotba, és készen áll a következő mérésre A kiértékelt eredmény A kiértékelt eredmény egy háromszínű LED-en jelenik meg, az 1. táblázatnak megfelelően. Alkohol egység Alkohol jelzőfény színe ZÖLD SÁRGA VÖRÖS % BAC BAC mg/100ml BAC mg/l BrAC μg/100ml BrAC μg/l BrAC táblázat Az alkohol jelzőfény beállításai MEGJEGYZÉS: a) A mérés pontossága sok tényező függvénye, úgymint a befújás távolsága, szöge, erőssége és hossza, illetve a környezeti légáramlatok iránya és erőssége. Az AlcoBlow egyszerűen csak az alkohol jelenlétét illetve hiányát tudja jelezni: következésképpen, a fenti táblázat csak közelítő tájékoztatásra szolgál. b) A készüléket csak a fenti táblázat szerinti alkohol szintek kimutatására lehet kalibrálni, más beállítások nem lehetségesek. 4. A mintavételezés folyamata Az AlcoBlow két üzemmódban képes levegő mintavételezésére: AKTÍV MÓD ilyenkor a célszemély, a használati útmutatónak megfelelően, a mintavevő tölcsérbe fúj, amíg a mintavételezés kiértékelésre nem kerül PASSÍV MÓD általában veszélyes vizsgálatokra, vagy ha a mérendő személy nem akar, vagy nem képes belefújni a tölcsérbe, eszméletlen. 6

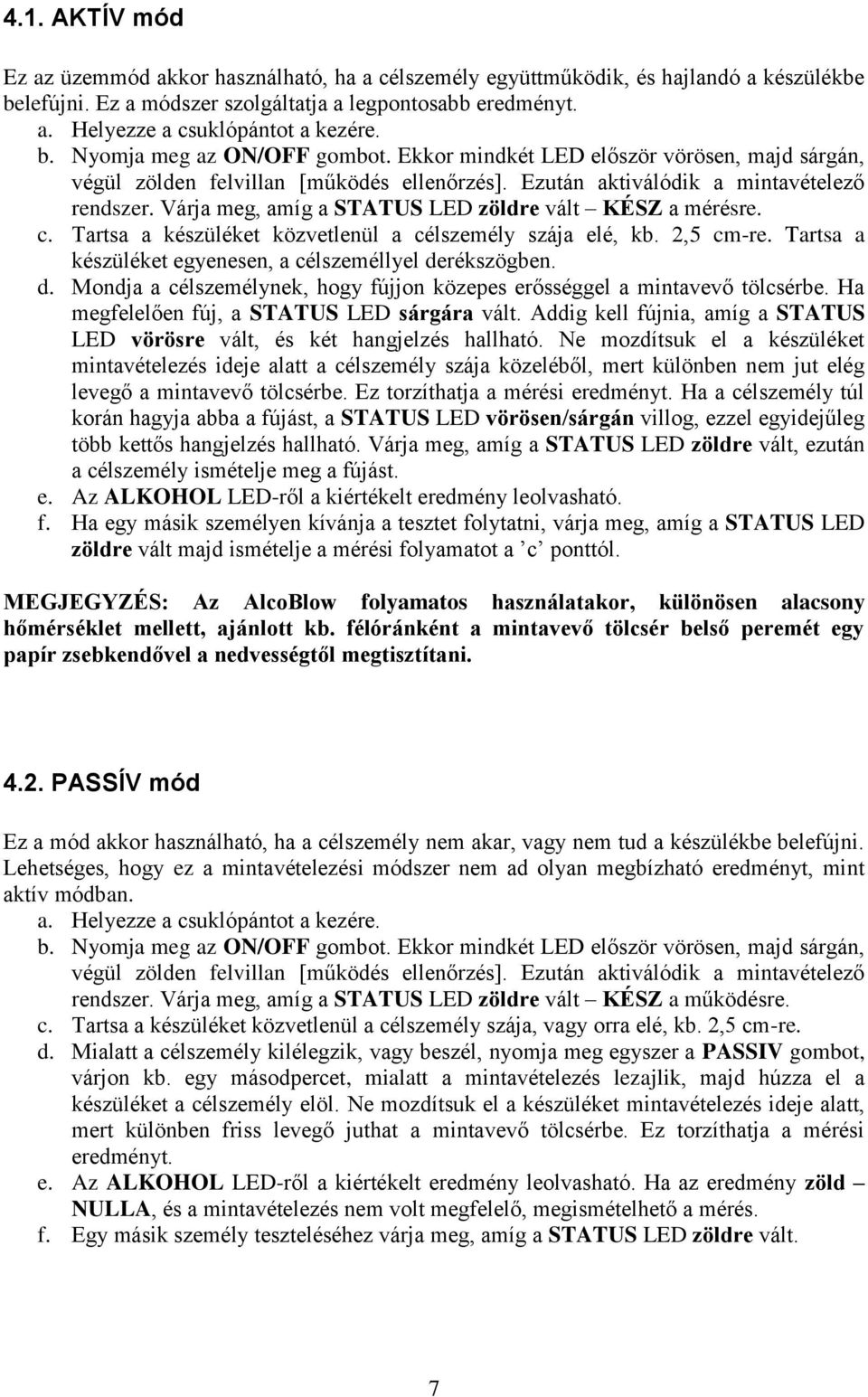

7 4.1. AKTÍV mód Ez az üzemmód akkor használható, ha a célszemély együttműködik, és hajlandó a készülékbe belefújni. Ez a módszer szolgáltatja a legpontosabb eredményt. a. Helyezze a csuklópántot a kezére. b. Nyomja meg az ON/OFF gombot. Ekkor mindkét LED először vörösen, majd sárgán, végül zölden felvillan [működés ellenőrzés]. Ezután aktiválódik a mintavételező rendszer. Várja meg, amíg a STATUS LED zöldre vált KÉSZ a mérésre. c. Tartsa a készüléket közvetlenül a célszemély szája elé, kb. 2,5 cm-re. Tartsa a készüléket egyenesen, a célszeméllyel derékszögben. d. Mondja a célszemélynek, hogy fújjon közepes erősséggel a mintavevő tölcsérbe. Ha megfelelően fúj, a STATUS LED sárgára vált. Addig kell fújnia, amíg a STATUS LED vörösre vált, és két hangjelzés hallható. Ne mozdítsuk el a készüléket mintavételezés ideje alatt a célszemély szája közeléből, mert különben nem jut elég levegő a mintavevő tölcsérbe. Ez torzíthatja a mérési eredményt. Ha a célszemély túl korán hagyja abba a fújást, a STATUS LED vörösen/sárgán villog, ezzel egyidejűleg több kettős hangjelzés hallható. Várja meg, amíg a STATUS LED zöldre vált, ezután a célszemély ismételje meg a fújást. e. Az ALKOHOL LED-ről a kiértékelt eredmény leolvasható. f. Ha egy másik személyen kívánja a tesztet folytatni, várja meg, amíg a STATUS LED zöldre vált majd ismételje a mérési folyamatot a c ponttól. MEGJEGYZÉS: Az AlcoBlow folyamatos használatakor, különösen alacsony hőmérséklet mellett, ajánlott kb. félóránként a mintavevő tölcsér belső peremét egy papír zsebkendővel a nedvességtől megtisztítani PASSÍV mód Ez a mód akkor használható, ha a célszemély nem akar, vagy nem tud a készülékbe belefújni. Lehetséges, hogy ez a mintavételezési módszer nem ad olyan megbízható eredményt, mint aktív módban. a. Helyezze a csuklópántot a kezére. b. Nyomja meg az ON/OFF gombot. Ekkor mindkét LED először vörösen, majd sárgán, végül zölden felvillan [működés ellenőrzés]. Ezután aktiválódik a mintavételező rendszer. Várja meg, amíg a STATUS LED zöldre vált KÉSZ a működésre. c. Tartsa a készüléket közvetlenül a célszemély szája, vagy orra elé, kb. 2,5 cm-re. d. Mialatt a célszemély kilélegzik, vagy beszél, nyomja meg egyszer a PASSIV gombot, várjon kb. egy másodpercet, mialatt a mintavételezés lezajlik, majd húzza el a készüléket a célszemély elöl. Ne mozdítsuk el a készüléket mintavételezés ideje alatt, mert különben friss levegő juthat a mintavevő tölcsérbe. Ez torzíthatja a mérési eredményt. e. Az ALKOHOL LED-ről a kiértékelt eredmény leolvasható. Ha az eredmény zöld NULLA, és a mintavételezés nem volt megfelelő, megismételhető a mérés. f. Egy másik személy teszteléséhez várja meg, amíg a STATUS LED zöldre vált. 7

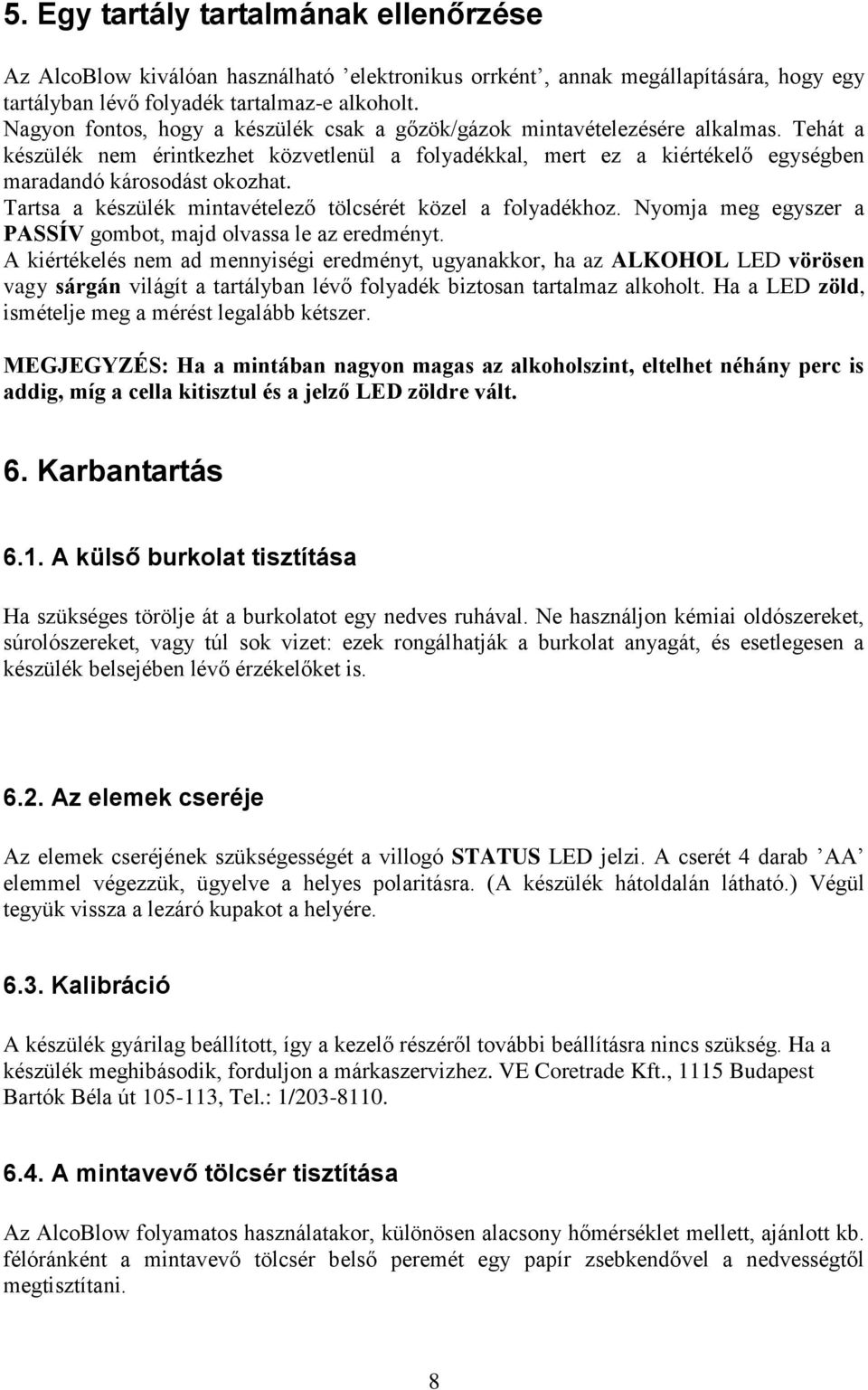

8 5. Egy tartály tartalmának ellenőrzése Az AlcoBlow kiválóan használható elektronikus orrként, annak megállapítására, hogy egy tartályban lévő folyadék tartalmaz-e alkoholt. Nagyon fontos, hogy a készülék csak a gőzök/gázok mintavételezésére alkalmas. Tehát a készülék nem érintkezhet közvetlenül a folyadékkal, mert ez a kiértékelő egységben maradandó károsodást okozhat. Tartsa a készülék mintavételező tölcsérét közel a folyadékhoz. Nyomja meg egyszer a PASSÍV gombot, majd olvassa le az eredményt. A kiértékelés nem ad mennyiségi eredményt, ugyanakkor, ha az ALKOHOL LED vörösen vagy sárgán világít a tartályban lévő folyadék biztosan tartalmaz alkoholt. Ha a LED zöld, ismételje meg a mérést legalább kétszer. MEGJEGYZÉS: Ha a mintában nagyon magas az alkoholszint, eltelhet néhány perc is addig, míg a cella kitisztul és a jelző LED zöldre vált. 6. Karbantartás 6.1. A külső burkolat tisztítása Ha szükséges törölje át a burkolatot egy nedves ruhával. Ne használjon kémiai oldószereket, súrolószereket, vagy túl sok vizet: ezek rongálhatják a burkolat anyagát, és esetlegesen a készülék belsejében lévő érzékelőket is Az elemek cseréje Az elemek cseréjének szükségességét a villogó STATUS LED jelzi. A cserét 4 darab AA elemmel végezzük, ügyelve a helyes polaritásra. (A készülék hátoldalán látható.) Végül tegyük vissza a lezáró kupakot a helyére Kalibráció A készülék gyárilag beállított, így a kezelő részéről további beállításra nincs szükség. Ha a készülék meghibásodik, forduljon a márkaszervizhez. VE Coretrade Kft., 1115 Budapest Bartók Béla út , Tel.: 1/ A mintavevő tölcsér tisztítása Az AlcoBlow folyamatos használatakor, különösen alacsony hőmérséklet mellett, ajánlott kb. félóránként a mintavevő tölcsér belső peremét egy papír zsebkendővel a nedvességtől megtisztítani. 8

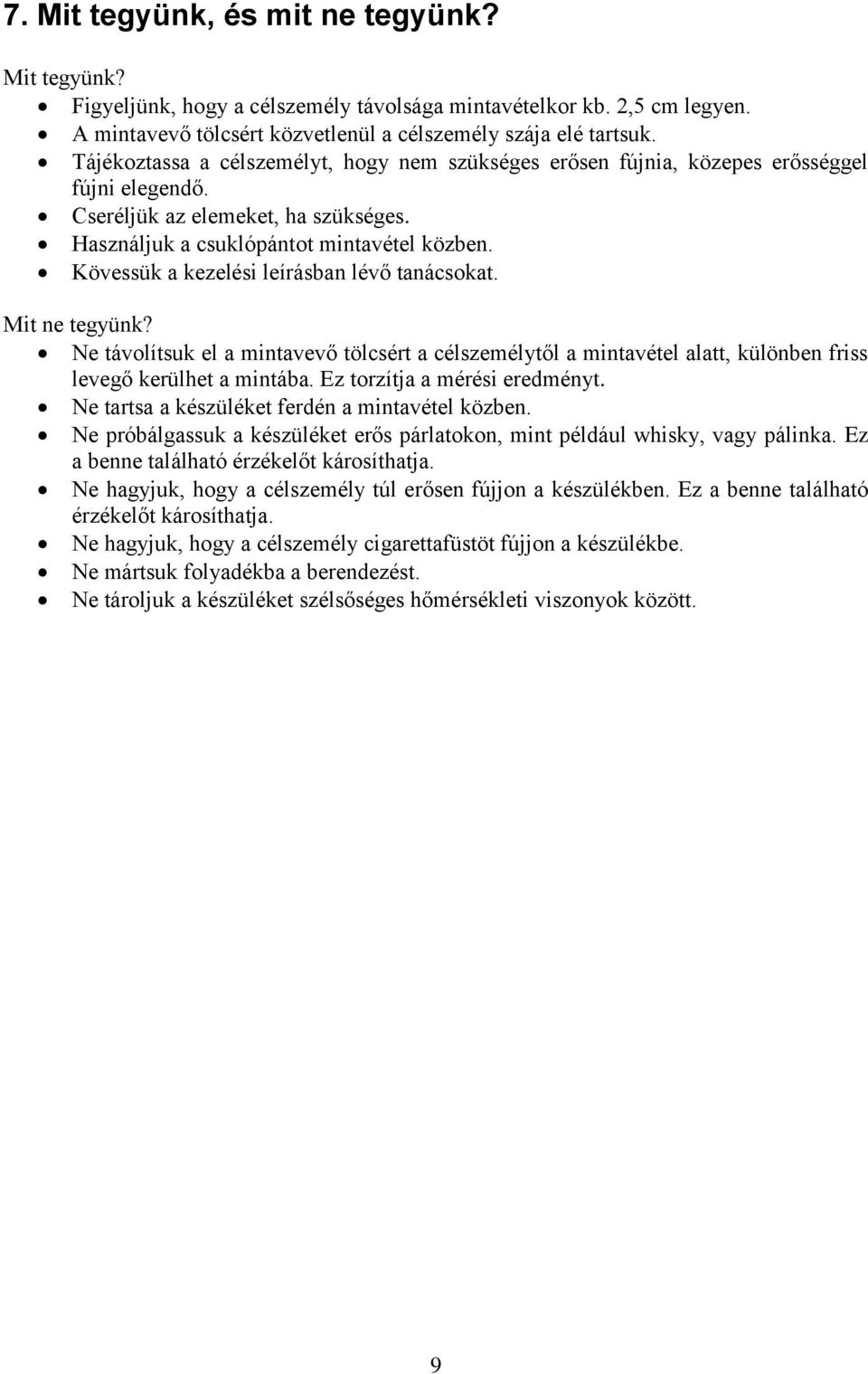

9 7. Mit tegyünk, és mit ne tegyünk? Mit tegyünk? Figyeljünk, hogy a célszemély távolsága mintavételkor kb. 2,5 cm legyen. A mintavevő tölcsért közvetlenül a célszemély szája elé tartsuk. Tájékoztassa a célszemélyt, hogy nem szükséges erősen fújnia, közepes erősséggel fújni elegendő. Cseréljük az elemeket, ha szükséges. Használjuk a csuklópántot mintavétel közben. Kövessük a kezelési leírásban lévő tanácsokat. Mit ne tegyünk? Ne távolítsuk el a mintavevő tölcsért a célszemélytől a mintavétel alatt, különben friss levegő kerülhet a mintába. Ez torzítja a mérési eredményt. Ne tartsa a készüléket ferdén a mintavétel közben. Ne próbálgassuk a készüléket erős párlatokon, mint például whisky, vagy pálinka. Ez a benne található érzékelőt károsíthatja. Ne hagyjuk, hogy a célszemély túl erősen fújjon a készülékben. Ez a benne található érzékelőt károsíthatja. Ne hagyjuk, hogy a célszemély cigarettafüstöt fújjon a készülékbe. Ne mártsuk folyadékba a berendezést. Ne tároljuk a készüléket szélsőséges hőmérsékleti viszonyok között. 9
