1 Beachside FAMILY Kombinált Infraszauna HASZNÁLATI ÚTMUTATÓ

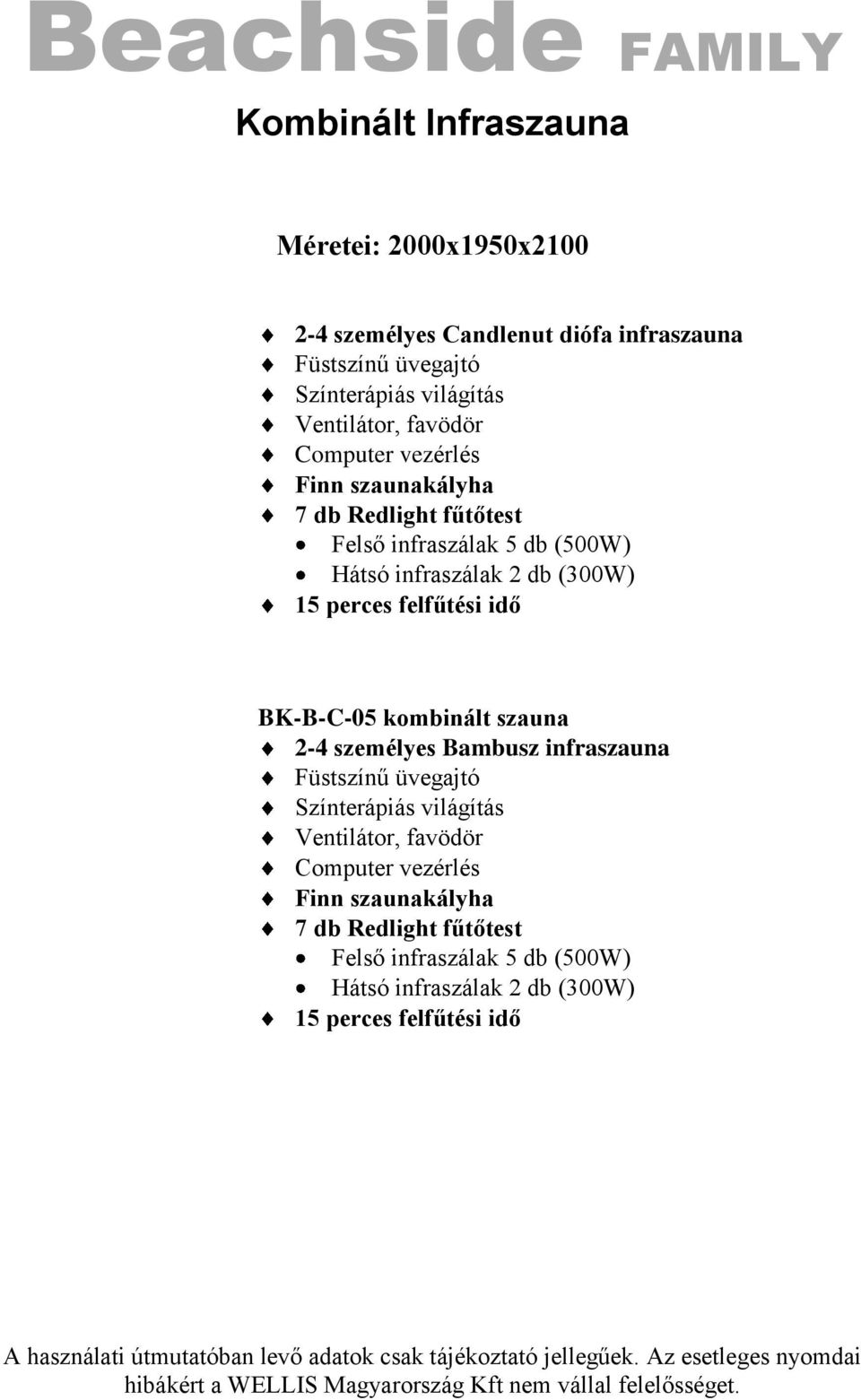

2 Beachside FAMILY Kombinált Infraszauna Méretei: 2000x1950x személyes Candlenut diófa infraszauna Füstszínű üvegajtó Színterápiás világítás Ventilátor, favödör Computer vezérlés Finn szaunakályha 7 db Redlight fűtőtest Felső infraszálak 5 db (500W) Hátsó infraszálak 2 db (300W) 15 perces felfűtési idő BK-B-C-05 kombinált szauna 2-4 személyes Bambusz infraszauna Füstszínű üvegajtó Színterápiás világítás Ventilátor, favödör Computer vezérlés Finn szaunakályha 7 db Redlight fűtőtest Felső infraszálak 5 db (500W) Hátsó infraszálak 2 db (300W) 15 perces felfűtési idő A használati útmutatóban levő adatok csak tájékoztató jellegűek. Az esetleges nyomdai hibákért a WELLIS Magyarország Kft nem vállal felelősséget.

3 KEZELŐ HASZNÁLATI UTASÍTÁS A MAGNÉZIUM FŰTŐSZÁLAS SZAUNÁKHOZ Hőfok kijelző I. KI/BE KAPCSOLÁS A szaunavezérlés üzembe helyezése az 1-es gomb egyszeri megnyomásával történik. A fűtésfunkció automatikusan 30 percre bekapcsol. Az 1-es gomb ismételt megnyomásával a szaunavezérlés kikapcsol. II. IDŐZÍTŐ A vezérlés bekapcsolása után automatikusan 30 percre áll be az időzítő. A szauna 30 perc múlva kikapcsol. III. HŐMÉRSÉKLET BEÁLLÍTÁSA A 3-4-es gomb megnyomásával állíthatjuk be a kívánt hőmérsékletet 35 C -tól 60 C -ig. A fűtés automatikusan lekapcsol, ha eléri a kívánt hőmérsékletet, a fűtés visszakapcsol ha 2 fokkal visszaesik a beállított értékhez képest a hőmérséklet. IV. SZÍNTERÁPIÁS VILÁGÍTÁS A színterápiás világítás bekapcsolása a 2-es gomb egyszeri megnyomásával történik. Másodszori megnyomásával zölden világít, harmadszori megnyomásával sárgán világít, negyedszeri megnyomásával kéken világít, ötödszöri megnyomásával pedig pirosan világít. A 2-es gomb ismételt megnyomásával kikapcsol a színterápiás világítás. FIGYELMEZTETÉS: 1. Ha a szauna hőmérséklete 92 C fölé emelkedik akkor a kijelzőn az E2 jelenik meg ha viszont 0 C alá csökken akkor az E1 jelenik meg a kijelzőn. 2. Áramszükséglet: 230 VAC/50Hz/2210W (2*350W-os fűtőtest, 3*500W-os fűtőtest) 3. Színterápiás világítás áramszükséglete: 12VAC/3W 4. Használat közben a Magnézium fűtőtestektől tartson legalább 5cm távolságot a lehetséges égési sérülések elkerülése végett!

4 KEZELŐ HASZNÁLATI UTASÍTÁS A REDLIGHT FŰTŐSZÁLAS SZAUNÁKHOZ Hőfok kijelző Idő kijelző I. KI/BE KAPCSOLÁS A szaunavezérlés üzembe helyezése az 1. ( On/Off ) gomb egyszeri megnyomásával történik. A hőfok kijelzőn az automatikusan beállított 40 C jelenik meg, 3 másodperc múlva a tényleges hőmérséklet jelenik meg. Az Idő kijelző -n automatikusan 99 látható a bekapcsolást követően. A vezérlőt kikapcsolni az 1. ( On/Off ) gomb ismételt megnyomásával lehet. FIGYELMEZTETÉS: A bekapcsolást követően a rendszer átellenőrzi önmagát. Ha ezt megszakítja, (pl. a tényleges hőmérséklet kijelzése előtt megnyom egy gombbot) nem fogja tudni elindítani a fűtőegységeket. Ekkor a hőmérséklet kijelzőn az E1 felirat jelenik meg. Ha a belső hőmérséklet eléri a 65 C -ot, a hőmérséklet kijelzőn az E2 felirat látható, és a rendszer automatikusan kikapcsolja a fűtőegységeket. II. IDŐZÍTŐ A 8. és 9. gombok használatával állíthatjuk be 5-től 99 percig az időzítőt. A beállítot idő letelte után a fűtőtestek kikapcsolnak, majd 1 percre rá leáll az egész rendszer. (A színterápiás világítást külön kell kikapcsolni!) III. HŐMÉRSÉKLET BEÁLLÍTÁSA A 6. és 7. gombok lenyomásával állíthatjuk be 35 C -tól 60 C -ig a hőmérsékletet. Ha a hőmérséklet eléri a kívánt értéket, akkor a fűtőtestek 70%-os teljesítményre állnak vissza. Ha a hőmérséklet 2 C -kal a beállítot érték alá esik, a rendszer visszakapcsol a beállított teljesítményre. (70%, 80%, 90%, 100%)

5 IV. ELÜLSŐ FŰTŐTESTEK TELJESÍTMÉNY-SZABÁLYOZÁSA Az elülső fűtőtestek teljesítménye a 4. ( Front ) gomb többszöri megnyomásával 70%, 80%, 90%, 100% teljesítményre állítható az alábbi sorrendben: alapállapot: 100% első megnyomás: 90% második megnyomás: 80% harmadik megnyomás: 70% Mindig a teljesítményszintnek megfelelő led világít. V. HÁTSÓ FŰTŐTESTEK TELJESÍTMÉNY-SZABÁLYOZÁSA A hátsó fűtőtestek teljesítménye a 5. ( Back ) gomb többszöri megnyomásával 70%, 80%, 90%, 100% teljesítményre állítható az alábbi sorrendben: alapállapot: 100% első megnyomás: 90% második megnyomás: 80% harmadik megnyomás: 70% Mindig a teljesítményszintnek megfelelő led világít. VI. VENTILÁTOR A ventilátor segít beállítani és szintentartani a belső hőmérsékletet, valamint biztosítja a benntartózkodók számára a széndioxid mentes tiszta levegőt. Bekapcsoláskor a ventilátor automata üzemmódban van. A 2. ( Ventillation ) gomb megnyomásával átválthat kézi üzemmódra. A Hand szó fölötti led világít. A gomb ismételt megnyomásával a ventillátor kikapcsol, harmadszori megnyomásával visszaáll automata üzemmódra. Automata üzemmódban a ventillátor akkor kapcsolódik be, ha a levegő hőmérséklete eléri a beállított értéket, majd automatikusan kikapcsol, ha 2 C -kal a beállított érték alá csökken a levegő hőmérséklete. VII. SZÍNTERÁPIÁS VILÁGÍTÁS A színterápiás világítás bekapcsolása a 3. ( Color-Light ) gomb egyszeri megnyomásával történik. Másodszori megnyomásával zölden világít, harmadszori megnyomásával sárgán világít, negyedszeri megnyomásával kéken világít, ötödszöri megnyomásával pedig pirosan világít. A 3. ( Color-Light ) gomb ismételt megnyomásával kikapcsol a színterápiás világítás. VIII. TECHNIKAI ADATOK Névleges feszültség/áramerősség Elülső fűtő egység Hátsó fűtő egység Láb fűtő egység Ventillátor Színterápia AC V/13A 50-60Hz AC V/500W AC V/350W AC V/500W DC12V/4,2W AC12V/1,5W

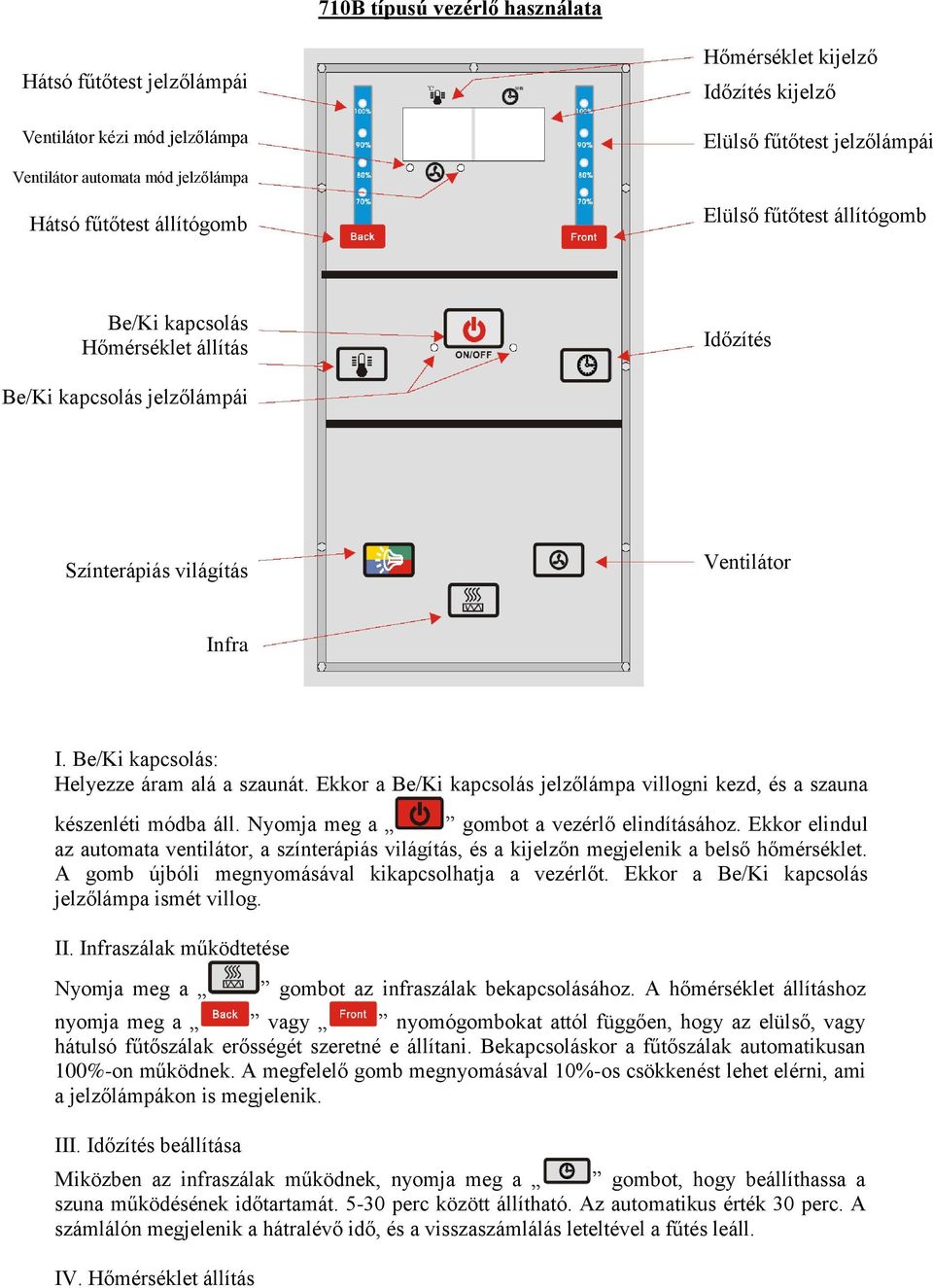

6 710B típusú vezérlő használata Hátsó fűtőtest jelzőlámpái Ventilátor kézi mód jelzőlámpa Hőmérséklet kijelző Időzítés kijelző Elülső fűtőtest jelzőlámpái Ventilátor automata mód jelzőlámpa Hátsó fűtőtest állítógomb Elülső fűtőtest állítógomb Be/Ki kapcsolás Hőmérséklet állítás Időzítés Be/Ki kapcsolás jelzőlámpái Színterápiás világítás Ventilátor Infra I. Be/Ki kapcsolás: Helyezze áram alá a szaunát. Ekkor a Be/Ki kapcsolás jelzőlámpa villogni kezd, és a szauna készenléti módba áll. Nyomja meg a gombot a vezérlő elindításához. Ekkor elindul az automata ventilátor, a színterápiás világítás, és a kijelzőn megjelenik a belső hőmérséklet. A gomb újbóli megnyomásával kikapcsolhatja a vezérlőt. Ekkor a Be/Ki kapcsolás jelzőlámpa ismét villog. II. Infraszálak működtetése Nyomja meg a gombot az infraszálak bekapcsolásához. A hőmérséklet állításhoz nyomja meg a vagy nyomógombokat attól függően, hogy az elülső, vagy hátulsó fűtőszálak erősségét szeretné e állítani. Bekapcsoláskor a fűtőszálak automatikusan 100%-on működnek. A megfelelő gomb megnyomásával 10%-os csökkenést lehet elérni, ami a jelzőlámpákon is megjelenik. III. Időzítés beállítása Miközben az infraszálak működnek, nyomja meg a gombot, hogy beállíthassa a szuna működésének időtartamát perc között állítható. Az automatikus érték 30 perc. A számlálón megjelenik a hátralévő idő, és a visszaszámlálás leteltével a fűtés leáll. IV. Hőmérséklet állítás

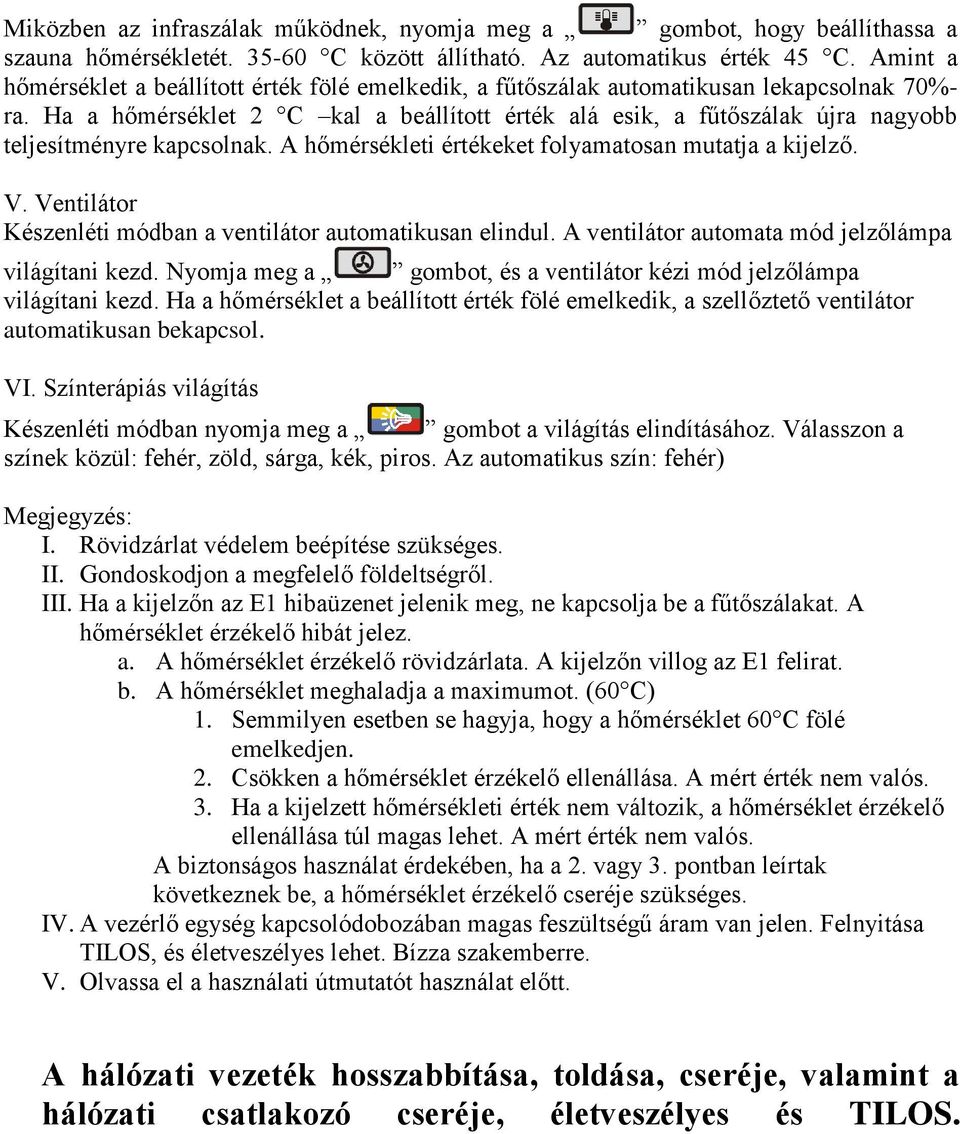

7 Miközben az infraszálak működnek, nyomja meg a gombot, hogy beállíthassa a szauna hőmérsékletét C között állítható. Az automatikus érték 45 C. Amint a hőmérséklet a beállított érték fölé emelkedik, a fűtőszálak automatikusan lekapcsolnak 70%- ra. Ha a hőmérséklet 2 C kal a beállított érték alá esik, a fűtőszálak újra nagyobb teljesítményre kapcsolnak. A hőmérsékleti értékeket folyamatosan mutatja a kijelző. V. Ventilátor Készenléti módban a ventilátor automatikusan elindul. A ventilátor automata mód jelzőlámpa világítani kezd. Nyomja meg a gombot, és a ventilátor kézi mód jelzőlámpa világítani kezd. Ha a hőmérséklet a beállított érték fölé emelkedik, a szellőztető ventilátor automatikusan bekapcsol. VI. Színterápiás világítás Készenléti módban nyomja meg a gombot a világítás elindításához. Válasszon a színek közül: fehér, zöld, sárga, kék, piros. Az automatikus szín: fehér) Megjegyzés: I. Rövidzárlat védelem beépítése szükséges. II. Gondoskodjon a megfelelő földeltségről. III. Ha a kijelzőn az E1 hibaüzenet jelenik meg, ne kapcsolja be a fűtőszálakat. A hőmérséklet érzékelő hibát jelez. a. A hőmérséklet érzékelő rövidzárlata. A kijelzőn villog az E1 felirat. b. A hőmérséklet meghaladja a maximumot. (60 C) 1. Semmilyen esetben se hagyja, hogy a hőmérséklet 60 C fölé emelkedjen. 2. Csökken a hőmérséklet érzékelő ellenállása. A mért érték nem valós. 3. Ha a kijelzett hőmérsékleti érték nem változik, a hőmérséklet érzékelő ellenállása túl magas lehet. A mért érték nem valós. A biztonságos használat érdekében, ha a 2. vagy 3. pontban leírtak következnek be, a hőmérséklet érzékelő cseréje szükséges. IV. A vezérlő egység kapcsolódobozában magas feszültségű áram van jelen. Felnyitása TILOS, és életveszélyes lehet. Bízza szakemberre. V. Olvassa el a használati útmutatót használat előtt. A hálózati vezeték hosszabbítása, toldása, cseréje, valamint a hálózati csatlakozó cseréje, életveszélyes és TILOS.

8

9

10

11

12

13

14

15

16

17

18 Gyártási szám: Jótállási jegy Típus: Beachside family Candlenut Redlight + finn szauna (TK-B-C-05) Beachside family Bambusz Redlight (BW-B-C-05) Nagykereskedő A vásárlás napja: Aláírás: Kiskereskedő A vásárlás napja: Aláírás: (P.H.): (P.H.): Az Ön által vásárolt számlán feltüntetett berendezést gyári hibától mentes, kifogástalan állapotban adja át a WELLIS Magyarország Kft. (Cégjegyzékszám: Cg ; Székhely: 1118 Budapest, Budaörsi út 31/c; Központi telephely: 2371 Dabas, Mánteleki út HRSZ: 0417 Pf.: 7. Telefonszám: 06-29/ ), amely a kádak és medencék esetében erről 12 órás próbaüzemmel is meggyőződött. A WELLIS Magyarország Kft. az Ön által vásárolt berendezés esetében jótállási kötelezettséget vállal az alábbiak szerint: - A WELLIS Magyarország Kft. a jótállási kötelezettsége alapján vállalja, hogy a szolgáltatott dolog a teljesítés időpontjában hibátlan, ennek megfelelően alkalmas a rendeltetéséből, funkcióiból adódó használatra. - A WELLIS Magyarország Kft. felhívja a vevő figyelmét, hogy a vásárolt termék rendkívül bonyolult víz és elektromos kapcsolatokat tartalmaz, annak szakszerű összeszerelése, üzembe helyezése ezért speciális szakismeretet igényel. - A WELLIS Magyarország Kft. ezért külön díjazás ellenében vállalja a vásárolt termék összeszerelését, üzembe helyezését. A 3. személy által végzett szakszerűtlen összeszerelésből, üzembe helyezésből adódó hibákért a WELLIS Magyarország Kft. jótállást nem vállal. - Abban az esetben, ha a WELLIS Magyarország Kft. hibásan teljesítene, azaz a vásárolt termék a teljesítés időpontjában már fennállt okból kifolyólag a rendeltetésszerű használatra a jótállási idő alatt alkalmatlanná válna, a vevőt az alábbi jogok illetik meg. a) elsősorban - választása szerint - kijavítást vagy kicserélést követelhet, kivéve, ha a választott jótállási igény teljesítése lehetetlen, vagy ha az a WELLIS Magyarország Kft. kötelezettnek a másik jótállási igény teljesítésével összehasonlítva aránytalan többletköltséget eredményezne, figyelembe véve a szolgáltatott dolog hibátlan állapotban képviselt értékét, a szerződésszegés súlyát, és a jótállási igény teljesítésével a jogosultnak okozott kényelmetlenséget; b) ha sem kijavításra, sem kicserélésre nincs joga, vagy ha a WELLIS Magyarország Kft. a kijavítást, illetve a kicserélést nem vállalta, vagy e kötelezettségének a teljesítését a hiba bejelentését követően megfelelő határidőn belül nem fejezné be választása szerint - megfelelő árleszállítást igényelhet, vagy elállhat a szerződéstől. Jelentéktelen hiba miatt elállásnak nincs helye. A vevő jótállásra vonatkozó igénybejelentése esetén a WELLIS Magyarország Kft. a vevőt álláspontjáról a bejelentését követő 3 napon belül tájékoztatni köteles. A WELLIS Magyarország Kft.-nek törekednie kell arra, hogy a kijavítást vagy kicserélést legfeljebb tizenöt napon belül elvégezze A vevő tudomásul veszi, hogy a WELLIS Magyarország Kft. által forgalmazott dolgok kijavításához szükséges alkatrészek beszerzése, illetve a csere termék beszerzése abban az esetben, ha a kötelezettség teljesítéséhez szükséges dolog a WELLIS Magyarország Kft.-nek nem áll a rendelkezésére (nincs raktáron) a 15 napot meghaladhatja.

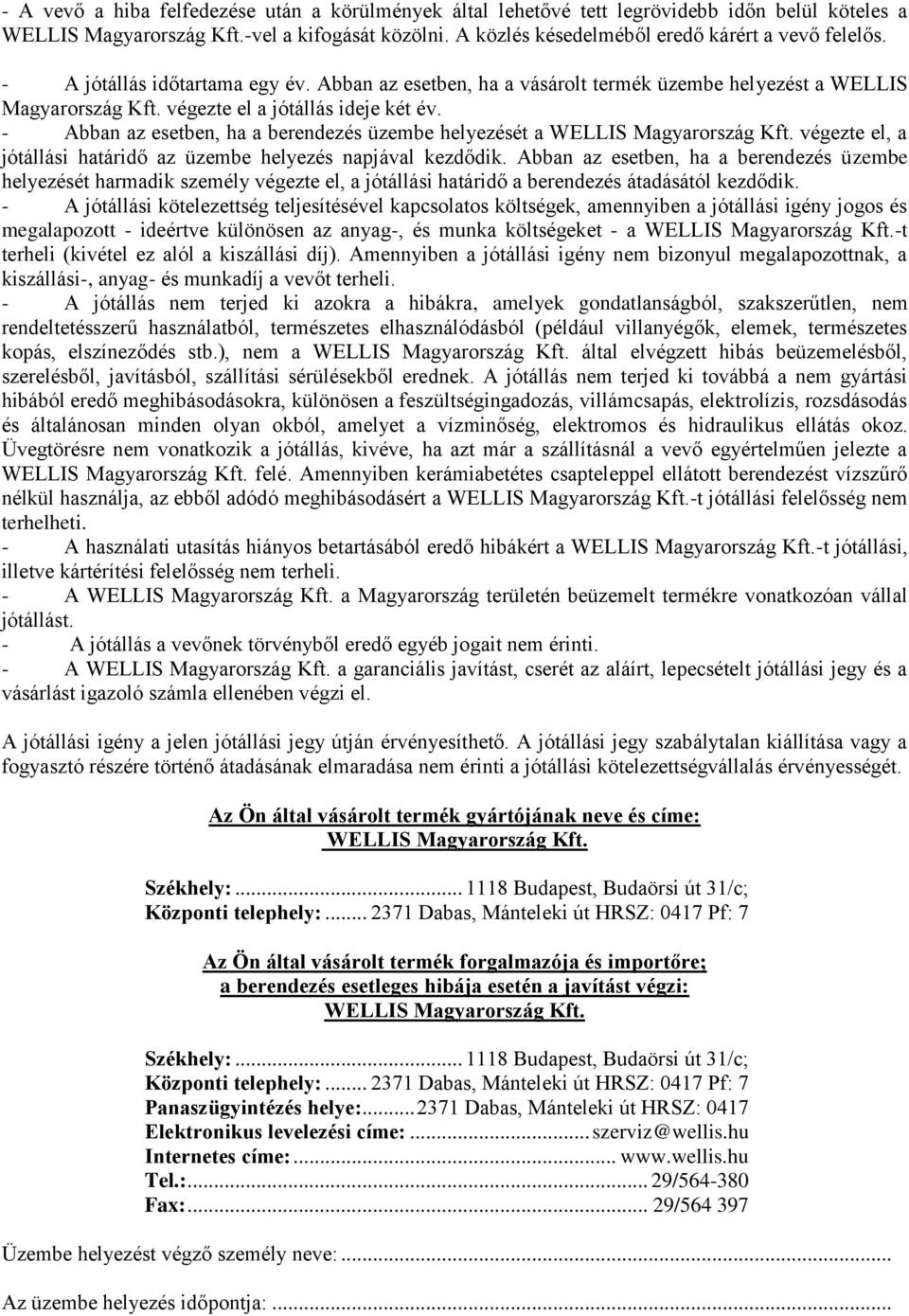

19 - A vevő a hiba felfedezése után a körülmények által lehetővé tett legrövidebb időn belül köteles a WELLIS Magyarország Kft.-vel a kifogását közölni. A közlés késedelméből eredő kárért a vevő felelős. - A jótállás időtartama egy év. Abban az esetben, ha a vásárolt termék üzembe helyezést a WELLIS Magyarország Kft. végezte el a jótállás ideje két év. - Abban az esetben, ha a berendezés üzembe helyezését a WELLIS Magyarország Kft. végezte el, a jótállási határidő az üzembe helyezés napjával kezdődik. Abban az esetben, ha a berendezés üzembe helyezését harmadik személy végezte el, a jótállási határidő a berendezés átadásától kezdődik. - A jótállási kötelezettség teljesítésével kapcsolatos költségek, amennyiben a jótállási igény jogos és megalapozott - ideértve különösen az anyag-, és munka költségeket - a WELLIS Magyarország Kft.-t terheli (kivétel ez alól a kiszállási díj). Amennyiben a jótállási igény nem bizonyul megalapozottnak, a kiszállási-, anyag- és munkadíj a vevőt terheli. - A jótállás nem terjed ki azokra a hibákra, amelyek gondatlanságból, szakszerűtlen, nem rendeltetésszerű használatból, természetes elhasználódásból (például villanyégők, elemek, természetes kopás, elszíneződés stb.), nem a WELLIS Magyarország Kft. által elvégzett hibás beüzemelésből, szerelésből, javításból, szállítási sérülésekből erednek. A jótállás nem terjed ki továbbá a nem gyártási hibából eredő meghibásodásokra, különösen a feszültségingadozás, villámcsapás, elektrolízis, rozsdásodás és általánosan minden olyan okból, amelyet a vízminőség, elektromos és hidraulikus ellátás okoz. Üvegtörésre nem vonatkozik a jótállás, kivéve, ha azt már a szállításnál a vevő egyértelműen jelezte a WELLIS Magyarország Kft. felé. Amennyiben kerámiabetétes csapteleppel ellátott berendezést vízszűrő nélkül használja, az ebből adódó meghibásodásért a WELLIS Magyarország Kft.-t jótállási felelősség nem terhelheti. - A használati utasítás hiányos betartásából eredő hibákért a WELLIS Magyarország Kft.-t jótállási, illetve kártérítési felelősség nem terheli. - A WELLIS Magyarország Kft. a Magyarország területén beüzemelt termékre vonatkozóan vállal jótállást. - A jótállás a vevőnek törvényből eredő egyéb jogait nem érinti. - A WELLIS Magyarország Kft. a garanciális javítást, cserét az aláírt, lepecsételt jótállási jegy és a vásárlást igazoló számla ellenében végzi el. A jótállási igény a jelen jótállási jegy útján érvényesíthető. A jótállási jegy szabálytalan kiállítása vagy a fogyasztó részére történő átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. Az Ön által vásárolt termék gyártójának neve és címe: WELLIS Magyarország Kft. Székhely: Budapest, Budaörsi út 31/c; Központi telephely: Dabas, Mánteleki út HRSZ: 0417 Pf: 7 Az Ön által vásárolt termék forgalmazója és importőre; a berendezés esetleges hibája esetén a javítást végzi: WELLIS Magyarország Kft. Székhely: Budapest, Budaörsi út 31/c; Központi telephely: Dabas, Mánteleki út HRSZ: 0417 Pf: 7 Panaszügyintézés helye: Dabas, Mánteleki út HRSZ: 0417 Elektronikus levelezési címe:... szerviz@wellis.hu Internetes címe:... Tel.:... 29/ Fax:... 29/ Üzembe helyezést végző személy neve:... Az üzembe helyezés időpontja:...
