1 Titano Hidromasszázs kád HASZNÁLATI ÚTMUTATÓ

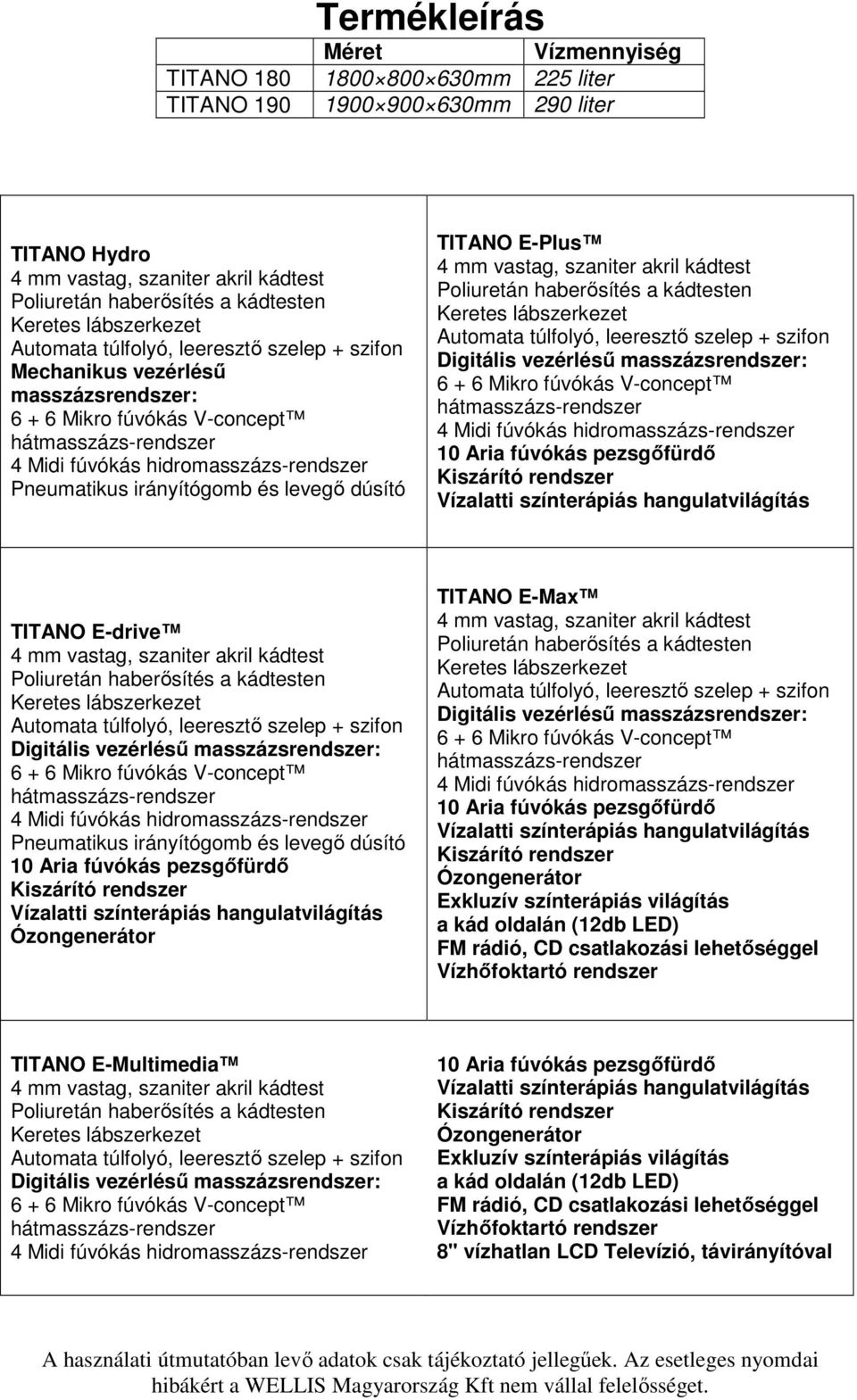

2 Termékleírás Méret Vízmennyiség TITANO mm 225 liter TITANO mm 290 liter TITANO Hydro 4 mm vastag, szaniter akril kádtest Poliuretán haberősítés a kádtesten Keretes lábszerkezet Automata túlfolyó, leeresztő szelep + szifon Mechanikus vezérlésű masszázsrendszer: Mikro fúvókás V-concept hátmasszázs-rendszer 4 Midi fúvókás hidromasszázs-rendszer Pneumatikus irányítógomb és levegő dúsító TITANO E-Plus 4 mm vastag, szaniter akril kádtest Poliuretán haberősítés a kádtesten Keretes lábszerkezet Automata túlfolyó, leeresztő szelep + szifon Digitális vezérlésű masszázsrendszer: Mikro fúvókás V-concept hátmasszázs-rendszer 4 Midi fúvókás hidromasszázs-rendszer 10 Aria fúvókás pezsgőfürdő Kiszárító rendszer Vízalatti színterápiás hangulatvilágítás TITANO E-drive 4 mm vastag, szaniter akril kádtest Poliuretán haberősítés a kádtesten Keretes lábszerkezet Automata túlfolyó, leeresztő szelep + szifon Digitális vezérlésű masszázsrendszer: Mikro fúvókás V-concept hátmasszázs-rendszer 4 Midi fúvókás hidromasszázs-rendszer Pneumatikus irányítógomb és levegő dúsító 10 Aria fúvókás pezsgőfürdő Kiszárító rendszer Vízalatti színterápiás hangulatvilágítás Ózongenerátor TITANO E-Max 4 mm vastag, szaniter akril kádtest Poliuretán haberősítés a kádtesten Keretes lábszerkezet Automata túlfolyó, leeresztő szelep + szifon Digitális vezérlésű masszázsrendszer: Mikro fúvókás V-concept hátmasszázs-rendszer 4 Midi fúvókás hidromasszázs-rendszer 10 Aria fúvókás pezsgőfürdő Vízalatti színterápiás hangulatvilágítás Kiszárító rendszer Ózongenerátor Exkluzív színterápiás világítás a kád oldalán (12db LED) FM rádió, CD csatlakozási lehetőséggel Vízhőfoktartó rendszer TITANO E-Multimedia 4 mm vastag, szaniter akril kádtest Poliuretán haberősítés a kádtesten Keretes lábszerkezet Automata túlfolyó, leeresztő szelep + szifon Digitális vezérlésű masszázsrendszer: Mikro fúvókás V-concept hátmasszázs-rendszer 4 Midi fúvókás hidromasszázs-rendszer 10 Aria fúvókás pezsgőfürdő Vízalatti színterápiás hangulatvilágítás Kiszárító rendszer Ózongenerátor Exkluzív színterápiás világítás a kád oldalán (12db LED) FM rádió, CD csatlakozási lehetőséggel Vízhőfoktartó rendszer 8" vízhatlan LCD Televízió, távirányítóval A használati útmutatóban levő adatok csak tájékoztató jellegűek. Az esetleges nyomdai hibákért a WELLIS Magyarország Kft nem vállal felelősséget.

3 Általános Ismertetés 1. A víz áramlását villamos motor hajtású szivattyú biztosítja, de az áramlás mértékének beállítására szolgáló kezelőszervek nem villamos eszközök. 2. A készülék biztonságos és megfelelő hatásfokú üzemeltetéséhez telepítés előtt ezt a kezelési utasítást gondosan át kell tanulmányozni. 3. A berendezés fő része egy egyfokozatú centrifugál szivattyú, amely un. teljesen kiürítő rendszerű. Ezáltal elkerülhető, hogy minden beindításnál a korábbi maradék víz jusson a kádba. 4. A szivattyú és az azt hajtó motor közötti szigetelési feszültség több mint 3500 V. A motor túlterhelés ellen hőkioldó (un. klixon) védi. 5. A készülék csak max. 50 Celsius fok hőmérsékletű tiszta vízzel működtethető. 6. Kitűnő minőségű anyagok kerültek beépítésre, amelyeket hidraulikus és villamos szempontból szigorúan ellenőriztek. 7. A hálózat és a készülék feszültsége (230 V) egyezzen meg. Dugós csatlakozás TILOS! 8. A szivattyút helyhez kötötten, minden áramvezetőt min. 3 mm érintkező távolsággal megszakítható főkapcsolóval kell a hálózatra csatlakoztatni. A KI-BE állást jelölni kell. A főkapcsoló után min. 30 ma érzékenységű áramvédő kapcsoló beépítése szükséges, életveszélyes áramütés megelőzése céljából. A szivattyúmotort földelni kell. 9. Ellenőrizze a motor önszellőzését. Magát a motort, vagy a ventillátorházat ne takarja le. Óvja a szivattyút veszélyes folyadékoktól, környezeti körülményektől. 10. Bármilyen javítás, beállítás, tisztítás elvégzése előtt a főkapcsolót kapcsolja ki. 11. A kádak kipróbálás után kerülnek értékesítésre. Beállításnál ügyelni kell a kád és a szivattyú vízszintes elhelyezésére. 12. A víz szűrését biztosítani kell! A kerámiabetétes csaptelepek igen érzékenyek az ivóvízben is megtalálható apró szennyeződésekre, úgymint homokszem, fémforgács, stb.

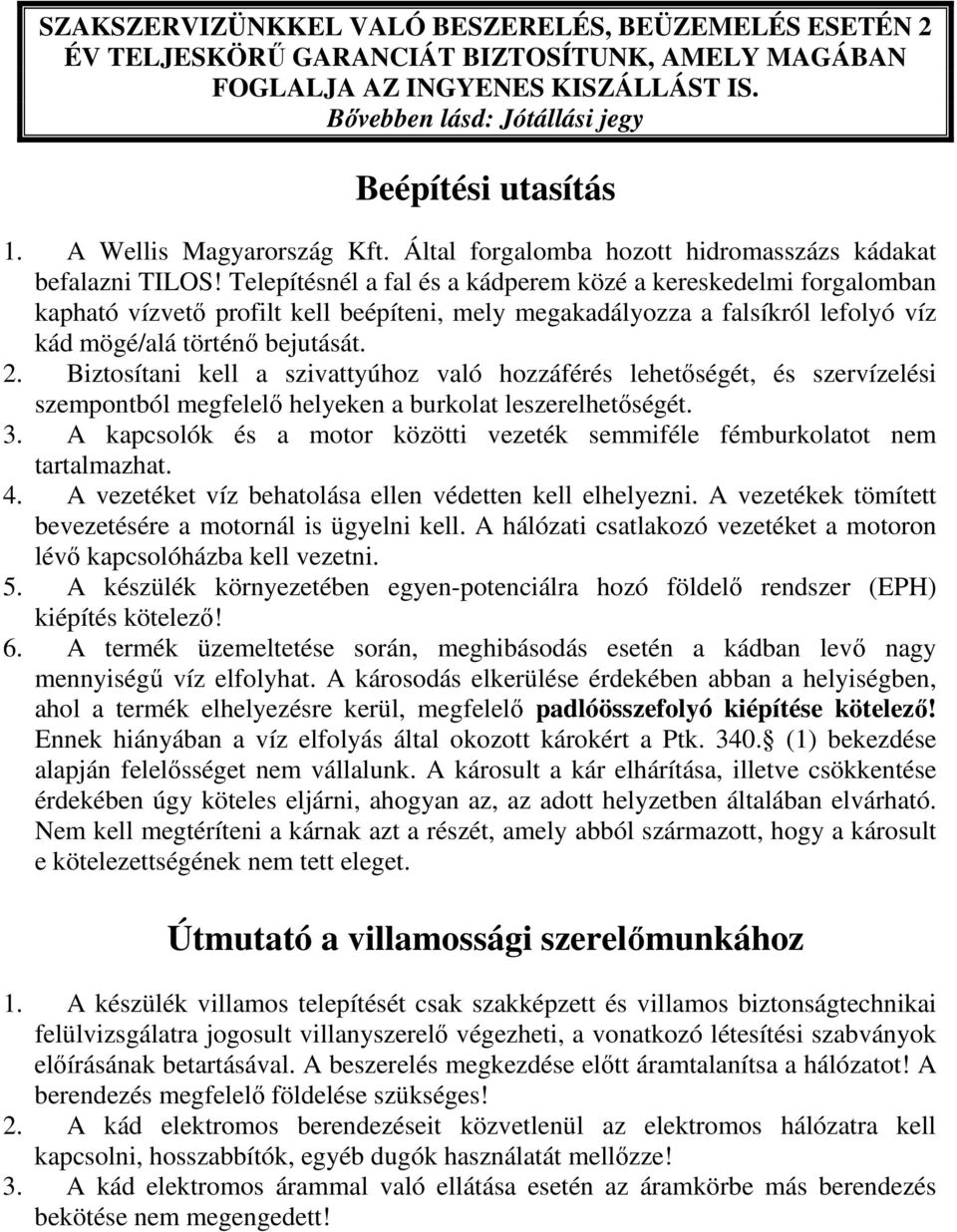

4 SZAKSZERVIZÜNKKEL VALÓ BESZERELÉS, BEÜZEMELÉS ESETÉN 2 ÉV TELJESKÖRŰ GARANCIÁT BIZTOSÍTUNK, AMELY MAGÁBAN FOGLALJA AZ INGYENES KISZÁLLÁST IS. Bővebben lásd: Jótállási jegy Beépítési utasítás 1. A Wellis Magyarország Kft. Által forgalomba hozott hidromasszázs kádakat befalazni TILOS! Telepítésnél a fal és a kádperem közé a kereskedelmi forgalomban kapható vízvető profilt kell beépíteni, mely megakadályozza a falsíkról lefolyó víz kád mögé/alá történő bejutását. 2. Biztosítani kell a szivattyúhoz való hozzáférés lehetőségét, és szervízelési szempontból megfelelő helyeken a burkolat leszerelhetőségét. 3. A kapcsolók és a motor közötti vezeték semmiféle fémburkolatot nem tartalmazhat. 4. A vezetéket víz behatolása ellen védetten kell elhelyezni. A vezetékek tömített bevezetésére a motornál is ügyelni kell. A hálózati csatlakozó vezetéket a motoron lévő kapcsolóházba kell vezetni. 5. A készülék környezetében egyen-potenciálra hozó földelő rendszer (EPH) kiépítés kötelező! 6. A termék üzemeltetése során, meghibásodás esetén a kádban levő nagy mennyiségű víz elfolyhat. A károsodás elkerülése érdekében abban a helyiségben, ahol a termék elhelyezésre kerül, megfelelő padlóösszefolyó kiépítése kötelező! Ennek hiányában a víz elfolyás által okozott károkért a Ptk (1) bekezdése alapján felelősséget nem vállalunk. A károsult a kár elhárítása, illetve csökkentése érdekében úgy köteles eljárni, ahogyan az, az adott helyzetben általában elvárható. Nem kell megtéríteni a kárnak azt a részét, amely abból származott, hogy a károsult e kötelezettségének nem tett eleget. Útmutató a villamossági szerelőmunkához 1. A készülék villamos telepítését csak szakképzett és villamos biztonságtechnikai felülvizsgálatra jogosult villanyszerelő végezheti, a vonatkozó létesítési szabványok előírásának betartásával. A beszerelés megkezdése előtt áramtalanítsa a hálózatot! A berendezés megfelelő földelése szükséges! 2. A kád elektromos berendezéseit közvetlenül az elektromos hálózatra kell kapcsolni, hosszabbítók, egyéb dugók használatát mellőzze! 3. A kád elektromos árammal való ellátása esetén az áramkörbe más berendezés bekötése nem megengedett!

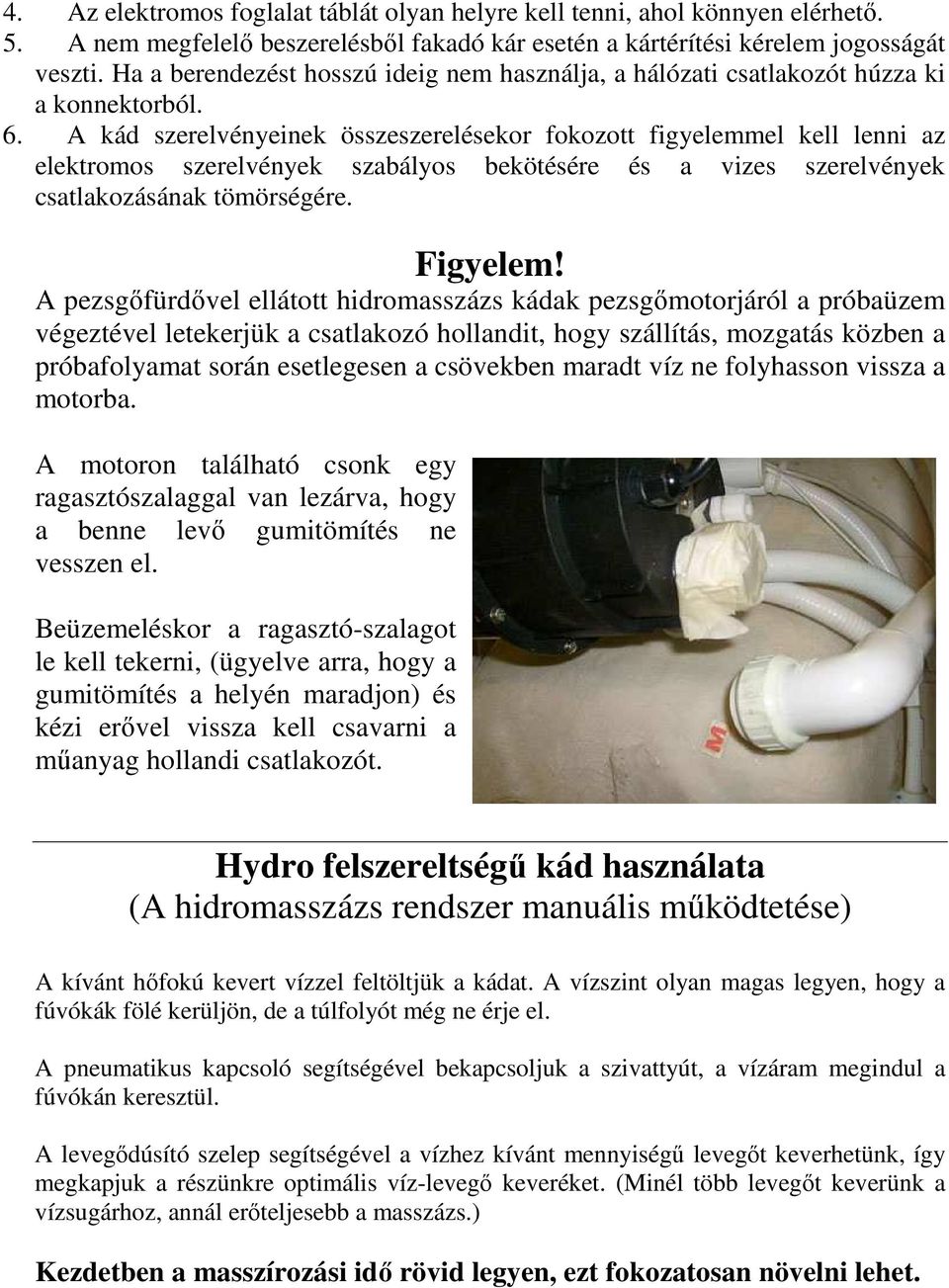

5 4. Az elektromos foglalat táblát olyan helyre kell tenni, ahol könnyen elérhető. 5. A nem megfelelő beszerelésből fakadó kár esetén a kártérítési kérelem jogosságát veszti. Ha a berendezést hosszú ideig nem használja, a hálózati csatlakozót húzza ki a konnektorból. 6. A kád szerelvényeinek összeszerelésekor fokozott figyelemmel kell lenni az elektromos szerelvények szabályos bekötésére és a vizes szerelvények csatlakozásának tömörségére. Figyelem! A pezsgőfürdővel ellátott hidromasszázs kádak pezsgőmotorjáról a próbaüzem végeztével letekerjük a csatlakozó hollandit, hogy szállítás, mozgatás közben a próbafolyamat során esetlegesen a csövekben maradt víz ne folyhasson vissza a motorba. A motoron található csonk egy ragasztószalaggal van lezárva, hogy a benne levő gumitömítés ne vesszen el. Beüzemeléskor a ragasztó-szalagot le kell tekerni, (ügyelve arra, hogy a gumitömítés a helyén maradjon) és kézi erővel vissza kell csavarni a műanyag hollandi csatlakozót. Hydro felszereltségű kád használata (A hidromasszázs rendszer manuális működtetése) A kívánt hőfokú kevert vízzel feltöltjük a kádat. A vízszint olyan magas legyen, hogy a fúvókák fölé kerüljön, de a túlfolyót még ne érje el. A pneumatikus kapcsoló segítségével bekapcsoljuk a szivattyút, a vízáram megindul a fúvókán keresztül. A levegődúsító szelep segítségével a vízhez kívánt mennyiségű levegőt keverhetünk, így megkapjuk a részünkre optimális víz-levegő keveréket. (Minél több levegőt keverünk a vízsugárhoz, annál erőteljesebb a masszázs.) Kezdetben a masszírozási idő rövid legyen, ezt fokozatosan növelni lehet.

6 Wellis E-Plus rendszer A kezelő panel a következő információkat mutatja Világítás Levegőmotor Vízmotor Ki/Bekapcsolás A kezelő panel használata Amennyiben a gombok aktívak, a rendszer pittyegő hangot hallat. Ki/Bekapcsolás Nyomja meg a gombot, hogy a rendszer bekapcsoljon. Kikapcsoláshoz nyomja meg még egyszer. Világítás Nyomja meg a ki/bekapcsoló gombot, a világítás elindul, és automatikusan váltogatni kezdi a színeket. Ha szeretné megváltoztatni a világítás színét, nyomja meg ismét a gombot. Nyolcszori nyomást követően a világítás lekapcsol. Amennyiben ismét be szeretné indítani, nyomja meg a gombot. Vízmotor A vízszintérzékelő megvédi a vízmotort az esetleges leégéstől. Kapcsolja be a vízmotort a ikon megnyomásával. Amennyiben a vízszint alacsonyabb lesz, mint a minimum érték, a motor leáll egészen addig, amíg ismét nem haladja meg a minimumot. A ismételt megnyomásával tudja kikapcsolni a funkciót. Levegőmotor Amennyiben a vízszint eléri a megfelelő értéket, be tudja kapcsolni a levegőmotort a megnyomásával. Ha ki szeretné kapcsolni, nyomja meg ismételten. Ha a vízszint alacsonyabb a beállított értéknél, a víz- és levegőmotor automatikusan leáll egészen addig, amíg ismét el nem éri a megfelelő szintet. A levegőmotort bekapcsolhatja manuálisan, de automatikusan is menni fog. Manuális: Nyomja meg a gombot a bekapcsoláshoz, ezzel egy időben a mágnes szelep automatikusan elindul, majd 10 perc működés után mindkettő leáll. Automatikus: Miután a rendszer érzékelte, hogy a vízszint alacsonyabb a kívántnál, 10 perc elteltével elindítja a levegőmotort és mágnes szelepet, majd 10 perc után automatikusan leállítja azokat.

7 Wellis E-Drive Az LCD kijelző a következő információkat mutatja: 1. Világítás 2. Ózon 3. Motor 4. Fűtés 5. Dúsító A forgó jeladó funkciói Forgó jeladó Ki-, bekapcsoló gomb/ Funkció kiválasztása A kezelő panel használata Amennyiben a gombok aktívak, a rendszer pittyegő hangot hallat. Forgó jeladó A forgó jeladót jobbra és balra is lehet tekerni, hogy ki tudja választani a funkciót.

8 Ikonok és kurzorok Az ikonok, mint például a kijelzőn bekapcsolás után., vezérlő ikonok. Mindegyikük megjelenik a A kurzor, ebből csak egy jelenik meg a kijelzőn. Ha jobbra tekeri az állító gombot, akkor felfelé, ha balra, akkor a kurzor lefelé mozog. Ha megnyomja az OK gombot, a kurzor megáll, ezzel kiválaszthatja a kívánt funkciót. A funkció ikon. A funkció ikonok csak akkor láthatóak a kijelzőn, ha a kurzorral kiválasztotta. Kiválasztás után az ikon megjelenik, majd villog a funkció elindulásával. Vegyük példának a Motor (Pump) funkciót: Ha a kurzorral kiválasztja a funkciót, a ikon jelenik meg a a Pump ikonja felett, így: Ki-, bekapcsoló gomb Nyomja meg a gombot, hogy a rendszer bekapcsoljon. Tartsa lenyomva 3 másodpercig, ha ki szeretné kapcsolni. Világítás Nyomja meg a bekapcsoló gombot, a rendszer elindul, a világítás bekapcsol, az ikon villogni kezd. Mozgassa a kurzort a ikonra, majd nyomja meg az OK gombot. Ezzel kikapcsolja a világítást. Ha ismét vissza szeretné kapcsolni, nyomja meg megint az OK-t. Motor gomb A vízszintérzékelő megvédi a vízmotort az esetleges leégéstől. Amikor a vízszint eléri a megfelelő szintet, mozgassa a kurzort a ikonra, majd nyomja meg az OK gombot. Ezzel elindítja a motort, a ikon villogni fog. Nyomja meg ismét az OK gombot, ha ki szeretné kapcsolni (a villogás abbamarad). Amennyiben a vízszint nem éri el a kívánt szintet, a motor automatikusan leáll. Ha ismét eléri, magától újraindul. Dúsító gomb Mozgassa a kurzort a feliratra, majd nyomja meg az OK gombot a funkció elindításához. Az OK ismételt megnyomásával ki tudja kapcsolni a dúsítót.

9 Fűtés Ez a funkció csak abban az esetben érhető el, ha a vízmotor be van kapcsolva. Nyomja meg a ikont, hogy elinduljon a fűtés. A fűtés a hőmérséklet nem állítható. Ha a vízhőmérséklet eléri a 40 C-ot a fűtés kikapcsol. Ha ki akarja kapcsolni a fűtést, nyomja meg a gombot. Amennyiben a hőmérsékletérzékelővel probléma adódik, a rendszer figyelmeztető hangot ad ki, és addig a fűtés funkciót nem lehet használni. Ózon Válassza ki a ikont, ekkor az ózon funkció elindul, és 10 percig működik, majd leáll. Bármikor leállíthatja a rendszert, ha nyomva tartja a gombot 2 másodpercig.

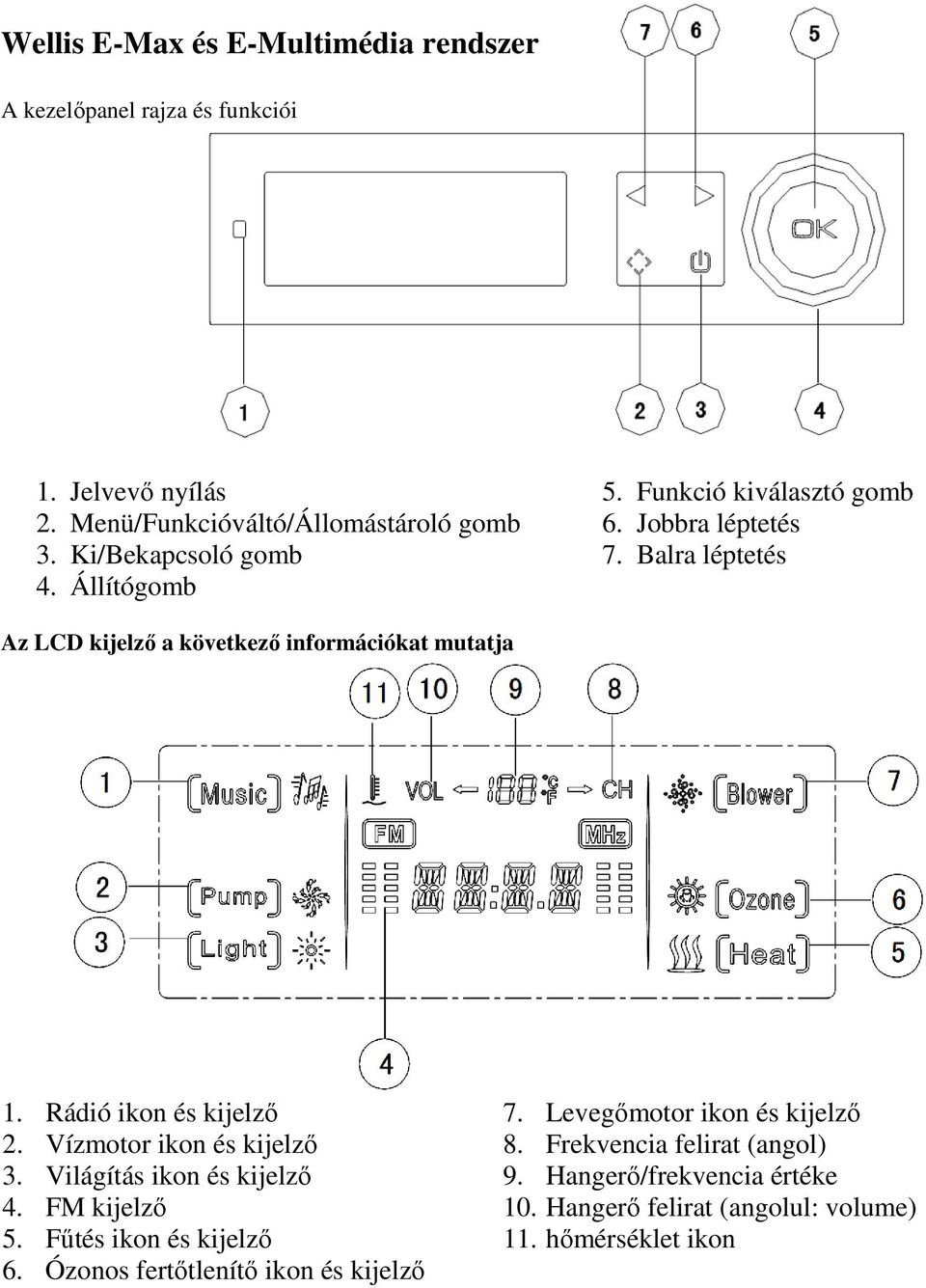

10 Wellis E-Max és E-Multimédia rendszer A kezelőpanel rajza és funkciói 1. Jelvevő nyílás 2. Menü/Funkcióváltó/Állomástároló gomb 3. Ki/Bekapcsoló gomb 4. Állítógomb 5. Funkció kiválasztó gomb 6. Jobbra léptetés 7. Balra léptetés Az LCD kijelző a következő információkat mutatja 1. Rádió ikon és kijelző 2. Vízmotor ikon és kijelző 3. Világítás ikon és kijelző 4. FM kijelző 5. Fűtés ikon és kijelző 6. Ózonos fertőtlenítő ikon és kijelző 7. Levegőmotor ikon és kijelző 8. Frekvencia felirat (angol) 9. Hangerő/frekvencia értéke 10. Hangerő felirat (angolul: volume) 11. hőmérséklet ikon

11 A kezelő panel használata Amennyiben a gombok aktívak, a rendszer pittyegő hangot hallat. Állító gomb Az állító gombot jobbra és balra is lehet tekerni. Tekerje jobbra vagy balra, hogy ki tudja választani a funkciót. Ikonok és kurzorok Az ikonok, mint például a,, stb. vezérlő ikonok. Mindegyikük megjelenik a kijelzőn bekapcsolás után. A kurzor, ebből csak egy jelenik meg a kijelzőn. Ha jobbra tekeri az állító gombot, akkor felfelé, ha balra, akkor a kurzor lefelé mozog. Amelyik mezőn áll a kurzor, az van kiválasztva. Nyomja meg az OK gombot, ezzel kiválaszthatja a kívánt funkciót. Az ikonok, mint például a, funkció ikonok. A funkció ikonok csak akkor láthatóak a kijelzőn, ha a kurzorral kiválasztotta. Kiválasztás után az ikon megjelenik, majd villog a funkció elindulásával. Vegyük példának a rádió funkciót: Ha a kurzorral kiválasztja a funkciót, a ikon jelenik meg a a Music ikonja mellett, így: Ki-, bekapcsoló gomb Nyomja meg a gombot, hogy a rendszer bekapcsoljon. Nyomja meg ismét, ha ki szeretné kapcsolni. Pezsgőfürdő Amint a vízszint eléri a kívánt szintet, mozgassa a kurzort a ikonra, és nyomja meg az gombot. A pezsgőfürdő leállításához nyomja meg még egyszer. Ha a vízszint nem éri el a kívánt értéket, a pezsgőfürdő bekapcsolásával egy időben bekapcsol egy mágnes szelep is. A mágnes szelep és pezsgőmotor 10 percig együtt működik, majd automatikusan lekapcsol. A vízszintérzékelő 10 perc múlva újra méri a víz szintjét, és a folyamat megismétlődik. Színterápiás világítás Nyomja meg a bekapcsoló gombot, a rendszer elindul, a színterápiás világítás váltakoztatja a színeket. Mozgassa a kurzort a ikonra, majd nyomja

12 meg az gombot, hogy folyamatosan világítson egy szín. Nyomkodja a gombot addig, amíg a hangulatának megfelelő színt meg nem találja. A 8-adik lenyomás után a világítás kikapcsol. Ózonos fertőtlenítő Mozgassa a kurzort az ikonra, majd nyomja meg az gombot. A ikon villogni kezd a kijelzőn, az ózonos fertőtlenítő bekapcsol. Kikapcsolásához nyomja meg az gombot még egyszer. A rendszer kikapcsolásakor az ózonos fertőtlenítő automatikusan bekapcsol, majd 10 perc fertőtlenítés után automatikusan kikapcsol. Hidromasszázs A vízszintérzékelő megvédi a vízmotort az esetleges leégéstől. Amikor a vízszint eléri a megfelelő szintet, mozgassa a kurzort a ikonra, majd nyomja meg az gombot. Ezzel elindítja a hidromasszázs motort, a ikon villogni fog a kijelzőn. Nyomja meg ismét az OK gombot, ha ki szeretné kapcsolni. Amennyiben a vízszint nem éri el a kívánt szintet, a motor automatikusan leáll. Ha ismét eléri, magától újraindul. FM rádió / CD lejátszó (ha van csatlakoztatva) Az FM frekvencia tartomány: 87,5MHz és 108,0MHz között van. Mozgassa a kurzort a ikonra, és nyomja meg az gombot a Az rádió bekapcsolásához. A ikon villogni kezd a kijelzőn. gomb újbóli megnyomására bekapcsol az előzőleg csatlakoztatott CD Az lejátszó, a ikon továbbra is villog. gomb ismételt megnyomására a CD lejátszó kikapcsol. Frekvencia állítás: A és gombokkal történik. 1-1 megnyomásra 50KHz-es lépésekben lehet léptetni a frekvencia értéket. 2 másodpercig történő megnyomás esetén a rádió keresni kezdi a legközelebbi jobb minőségű rádióadót. Amint megtalálta, megáll, és a frekvenciája leolvasható a kijelzőről.

13 Hangerő állítás: Ha a rádió, vagy CD funkció be van kapcsolva, nyomja a gombot addig, amíg a kijelzőn villogni nem kezd a felirat. Ez után már tudja állítani a hangerőt a és gombokkal. Egy léptetés = 2 db. Ha 2 másodpercig tartja nyomva, 10dB/másodperc sebességgel automatikusan növeli/csökkenti a hangerőt. Rádióállomás eltárolása: Ha el akarja menteni a kikeresett csatornát, nyomja meg a gombot több mint 2 másodpercig. A kijelzőn villogni kezd a felirat, és az állomás frekvencia. Rádióállomás választása: Az FM rádió bekapcsolt állapotában nyomja meg a gombot. A kijelzőn villogni kezd a felirat, és az állomás frekvencia. Ez után válassza ki a frekvenciát a és gombokkal. Fűtés Ez a funkció csak abban az esetben érhető el, ha a vízmotor be van kapcsolva. Mozgassa a kurzort a ikonra, és nyomja meg az gombot, hogy elinduljon a fűtés. A ikon villogni kezd. 2 másodperccel később a fűtés be, vagy kikapcsol, a beállított vízhőfok függvényében. Az alapbeállítás szerinti vízhőmérséklet 40 C. Amennyiben a víz hőmérséklete 1 C fokkal meghaladja a beállított értéket, a fűtés leáll. Amennyiben a víz hőmérséklete 1 C fokkal alulmúlja a beállított értéket, a fűtés elindul. A hőmérsékleti tartomány: C között van. Tartsa lenyomva a ikont, amíg a kijelzőn megjelenik a és vagy, majd nyomja meg a vagy nyilakat, ha a hőmérsékletet 1-1 C-al csökkenteni vagy növelni szeretné. Ha ki akarja kapcsolni a fűtést, nyomja meg az gombot. Amennyiben a hőmérsékletérzékelővel probléma adódik, a rendszer figyelmeztető hangot ad ki, és addig a fűtés funkciót nem lehet használni.

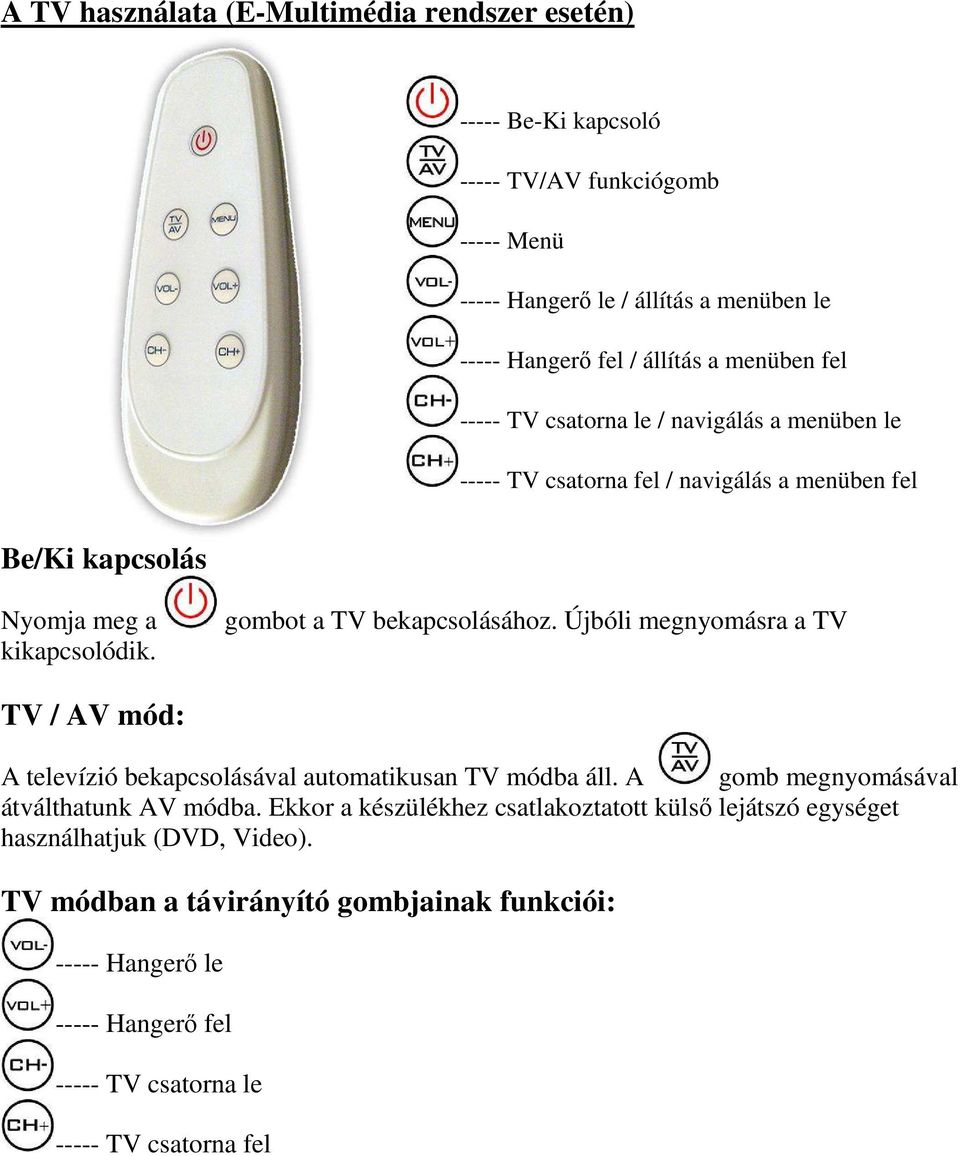

14 A TV használata (E-Multimédia rendszer esetén) Be-Ki kapcsoló TV/AV funkciógomb Menü Hangerő le / állítás a menüben le Hangerő fel / állítás a menüben fel TV csatorna le / navigálás a menüben le TV csatorna fel / navigálás a menüben fel Be/Ki kapcsolás Nyomja meg a kikapcsolódik. gombot a TV bekapcsolásához. Újbóli megnyomásra a TV TV / AV mód: A televízió bekapcsolásával automatikusan TV módba áll. A gomb megnyomásával átválthatunk AV módba. Ekkor a készülékhez csatlakoztatott külső lejátszó egységet használhatjuk (DVD, Video). TV módban a távirányító gombjainak funkciói: Hangerő le Hangerő fel TV csatorna le TV csatorna fel

15 A TV menüje: TV módban nyomja meg a gombot. A képernyőn megjelenik a menü: BRIGHTNESS 16 CONTRAST 25 COLOR 26 SHARPNESS 25 TINT 25 BRIGHTNESS CONTRAST COLOR SHARPNESS TINT Fényerő Színkontraszt Szín Élesség Színtelítettség A és gombokkal tud a menüben lépkedni (navigálni) Az egyes értékeket a és gombokkal tudja állítani. Ha újra megnyomja a értékeket tudja állítani: gombot, megjelenik a menu folytatása, mellyel az alábbi LANGUAGE ENGLISH COLOR-SYS PAL SOUND-SYS B/G SCREEN 16: 9 MIRROR 1 BLUE BACK ON LANGUAGE COLOR-SYS SOUND-SYS SCREEN MIRROR BLUE BACK Nyelv Színrendszer Hangrendszer Képernyő arány Tükrözés Kék háttér Nyomja meg a gombot harmadszorra a harmadik menüablak megjelenítéséhez. Itt az alábbi értékeket tudja beállítani: CHANNEL 25 SKIP ON BAND V-L CHANNEL Csatorna FINE TUNE 0 MENORY Memória BAND Hullámsáv SEARCH FINE TUNE Finom hangolás AUTO SEARCH SEARCH Kézi hangolás AUTO SEARCH Automata hangolás Válassza ki az AUTO SEARCH menüpontot. A készülék automatikusan megkeresi és memorizálja a csatornákat. (Megjegyzés: a keresés 0-ról indul)

16 A gomb negyedszeri megnyomására kilép a menüből. Mielőtt hívná a szerelőket: Ha működési rendellenesség lép fel a készülékben, fussa át az alábbi táblázatot: Jelenség Nincs kép és hang Nincs kép Nincs hang A kép sötét A kép nem tiszta vagy nem stabil Szellemkép Hóvihar Színtelen a kép A kép fejjel lefelé vagy oldalirányban megfordult. Lehetséges okok, megoldások A készülék ki van kapcsolva Ismételje meg az automata keresést, vagy végezzen finomhangolást. Túl gyenge a jel és életbe lép a némítás funkció. A színerő és fénykontraszt nincs rendesen beállítva vagy a környezeti hőmérséklet túl alacsony. Túl gyenge a jel. Magas épületek közelében fordul elő, hogy a visszaverődő jel megzavarja az adást. Valami zavrja a jelet. (Gépjármű motor, vonat, magas feszültség, neon lámpa, stb. elektromos hullámai) A színtelítettség nincs rendesen beállítva. A jel túl gyenge és életbe lép a színtelenítés funkció. Állítsa vissza a MIRROR (tükrözés) menüpontnál. Ha hosszabb ideig nem használja a kádat, kapcsolja le az elektromos hálózatról!

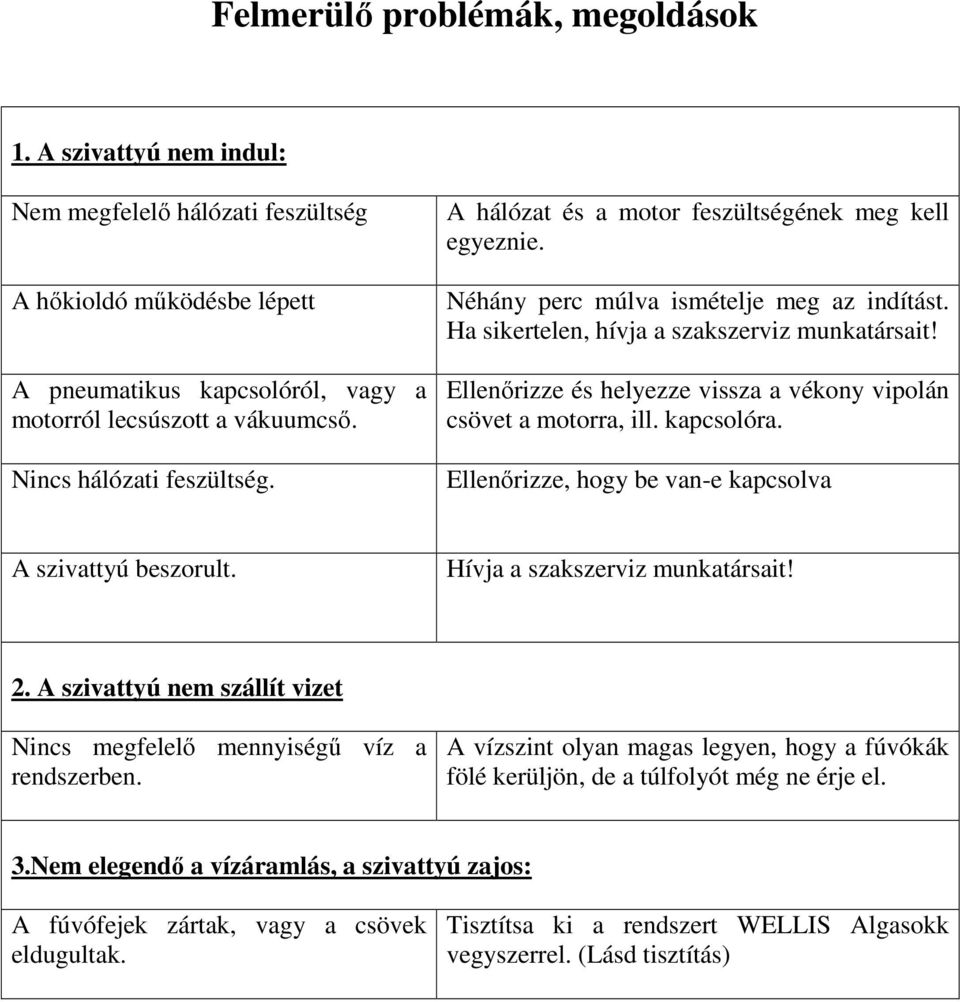

17 Felmerülő problémák, megoldások 1. A szivattyú nem indul: Nem megfelelő hálózati feszültség A hőkioldó működésbe lépett A pneumatikus kapcsolóról, vagy a motorról lecsúszott a vákuumcső. Nincs hálózati feszültség. A hálózat és a motor feszültségének meg kell egyeznie. Néhány perc múlva ismételje meg az indítást. Ha sikertelen, hívja a szakszerviz munkatársait! Ellenőrizze és helyezze vissza a vékony vipolán csövet a motorra, ill. kapcsolóra. Ellenőrizze, hogy be van-e kapcsolva A szivattyú beszorult. Hívja a szakszerviz munkatársait! 2. A szivattyú nem szállít vizet Nincs megfelelő mennyiségű víz a rendszerben. A vízszint olyan magas legyen, hogy a fúvókák fölé kerüljön, de a túlfolyót még ne érje el. 3.Nem elegendő a vízáramlás, a szivattyú zajos: A fúvófejek zártak, vagy a csövek eldugultak. Tisztítsa ki a rendszert WELLIS Algasokk vegyszerrel. (Lásd tisztítás)

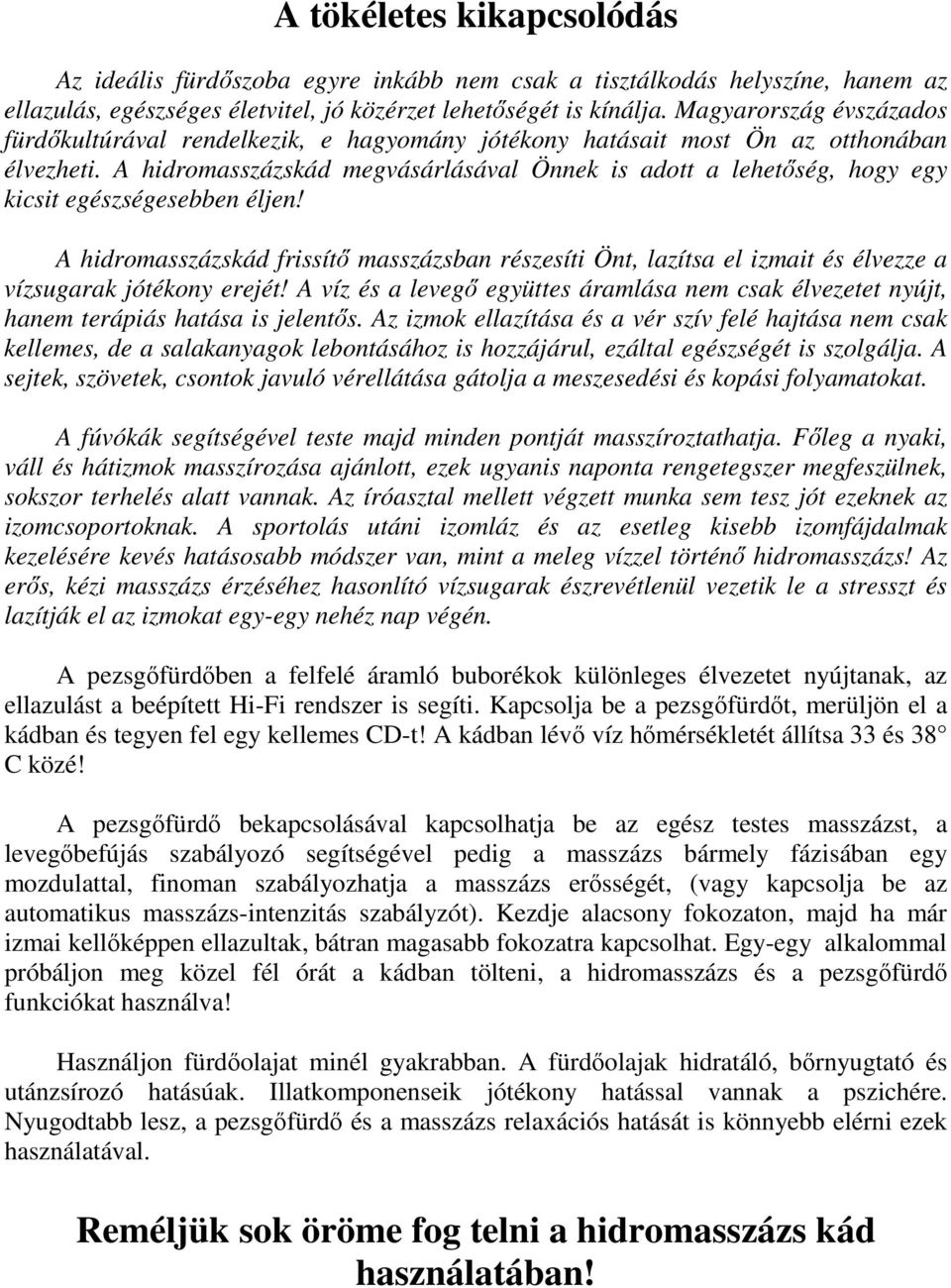

18 A tökéletes kikapcsolódás Az ideális fürdőszoba egyre inkább nem csak a tisztálkodás helyszíne, hanem az ellazulás, egészséges életvitel, jó közérzet lehetőségét is kínálja. Magyarország évszázados fürdőkultúrával rendelkezik, e hagyomány jótékony hatásait most Ön az otthonában élvezheti. A hidromasszázskád megvásárlásával Önnek is adott a lehetőség, hogy egy kicsit egészségesebben éljen! A hidromasszázskád frissítő masszázsban részesíti Önt, lazítsa el izmait és élvezze a vízsugarak jótékony erejét! A víz és a levegő együttes áramlása nem csak élvezetet nyújt, hanem terápiás hatása is jelentős. Az izmok ellazítása és a vér szív felé hajtása nem csak kellemes, de a salakanyagok lebontásához is hozzájárul, ezáltal egészségét is szolgálja. A sejtek, szövetek, csontok javuló vérellátása gátolja a meszesedési és kopási folyamatokat. A fúvókák segítségével teste majd minden pontját masszíroztathatja. Főleg a nyaki, váll és hátizmok masszírozása ajánlott, ezek ugyanis naponta rengetegszer megfeszülnek, sokszor terhelés alatt vannak. Az íróasztal mellett végzett munka sem tesz jót ezeknek az izomcsoportoknak. A sportolás utáni izomláz és az esetleg kisebb izomfájdalmak kezelésére kevés hatásosabb módszer van, mint a meleg vízzel történő hidromasszázs! Az erős, kézi masszázs érzéséhez hasonlító vízsugarak észrevétlenül vezetik le a stresszt és lazítják el az izmokat egy-egy nehéz nap végén. A pezsgőfürdőben a felfelé áramló buborékok különleges élvezetet nyújtanak, az ellazulást a beépített Hi-Fi rendszer is segíti. Kapcsolja be a pezsgőfürdőt, merüljön el a kádban és tegyen fel egy kellemes CD-t! A kádban lévő víz hőmérsékletét állítsa 33 és 38 C közé! A pezsgőfürdő bekapcsolásával kapcsolhatja be az egész testes masszázst, a levegőbefújás szabályozó segítségével pedig a masszázs bármely fázisában egy mozdulattal, finoman szabályozhatja a masszázs erősségét, (vagy kapcsolja be az automatikus masszázs-intenzitás szabályzót). Kezdje alacsony fokozaton, majd ha már izmai kellőképpen ellazultak, bátran magasabb fokozatra kapcsolhat. Egy-egy alkalommal próbáljon meg közel fél órát a kádban tölteni, a hidromasszázs és a pezsgőfürdő funkciókat használva! Használjon fürdőolajat minél gyakrabban. A fürdőolajak hidratáló, bőrnyugtató és utánzsírozó hatásúak. Illatkomponenseik jótékony hatással vannak a pszichére. Nyugodtabb lesz, a pezsgőfürdő és a masszázs relaxációs hatását is könnyebb elérni ezek használatával. Reméljük sok öröme fog telni a hidromasszázs kád használatában!

19 Figyelmeztetések! 1. A kád beszerelésének és használatának követnie kell az itt leírt utasításokat. A nem szakszerű használatból fakadó esetleges személyi sérülés, vagy a berendezésben esett kár a felhasználó saját felelőssége. 2. A kád csak ~230V/AC elektromos hálózatba köthető be. A rendszer jó elektromos földelése nagyon fontos. 3. Használat után a berendezést kapcsolja ki! 4. Ne kössön más berendezést a vezérlőegységre, egyetlen kivétel, ha a mi útmutatásunk szól emellett. (CD lejátszó) A vezetékek bekötésének módján ne változtasson, egyéb gépet, berendezést az adott konnektorba ne illesszen, ha a berendezés áram alatt van. Ha hibát észlel, forduljon a gyártóhoz vagy szakemberhez. 5. Szívbetegek, magas vérnyomásúak, rossz egészségi állapotú személyek a használat előtt feltétlenül kérjék ki orvosuk véleményét évét be nem töltött fiatalkorú gyermek a hidromasszázs rendszerrel szerelt termékeket kizárólag szülői felügyelet mellett használhatja és üzemeltetheti. A Wellis Magyarország Kft. a szakszerűtlen használatból eredő, semmi nemű kárigény bekövetkezésért nem felelős.

20 TISZTÍTÁS A zuhany szórófej alsó, lyukacsos részét kb. havonta egyszer tisztítsa meg puha kefével. Ezzel biztosítja a zuhanyfej megfelelő működését. Ha vízkő képződik, a szórófej felületét mossa le langyos ecetes vízzel. A karbantartáshoz nem szabad mechanikus csiszolóanyagokat (pl. súrolóport), vagy maró hatású vegyszereket (pl. hígítókat, acetont, sósav stb., ill. ezek származékai) használni. A gyártó nem visel felelősséget a nem megfelelő tisztítás miatt fellépő károkért. A tisztítás egyedüli megfelelő módja a speciálisan erre a célra készült tisztítószerek használata: A forgalmazó a WELLIS márkanév alatt forgalomban lévő családot ajánlja tisztításra. A család tagjai a következők: CLEANER F felületi tisztítószer (folyadék) Használat: Wellness-berendezések felületi tisztítószere. A vegyszert jól szellőző helyiségben permetezzük a tisztítandó felületre. Puha ronggyal vagy szivaccsal nedvesítsük be a szennyeződéseket. Pár perces pihenés után öblítsük le a felületet tiszta vízzel. WATER-REPELLENT F felületkezelőszer (folyadék) Fényes, vízzel érintkező felületek kezelésére kiválóan alkalmas. Hatására a felület vízlepergető tulajdonságú lesz és fényét tartósan megőrzi. Üveg és műanyag felületekre egyaránt használható. Műanyag esetében először mindenképpen végezzünk próbát! DESINFECTANT F fertőtlenítőszer (folyadék) A fertőtlenítőszert a felület szennyezettségétől függően töményen vagy vízzel 1:10 vagy 1:50 arányban hígítva használjuk tisztító szivacs vagy kefe segítségével. Hidromasszázskád fertőtlenítése a gyártó előírása szerint történhet. ALGA-SOKK P klór tartalmú granulátum (55%) Szabad aktív klór tartalmú fertőtlenítő granulátum hidromasszázskádakhoz. Aktív hatóanyag tartalom: 55%. Fő összetevő: diklór-izocianursav. A készítmény a kád időszakos fertőtlenítésére alkalmas. A használattal kapcsolatos részletes felvilágosítást a termék forgalmazójától kaphat.

21 A Titano 180 jobbos hidromasszázs kád bekötési rajza 30mA es érzékenységű életvédelmi relé (fírelé) szükséges! H: Hidegvíz - ½ -os sarokszelep M:Melegvíz - ½ -os sarokszelep L: Lefolyó - 50-es tok E: Elektromos csatlakozás - 220V 16 A 3 2,5 MTK kábel, 2 méter Padlóösszefolyó kiépítése kötelező! A megadott méretek tájékoztató jellegűek, a termék gyártási technológiájából adódóan eltérőek lehetnek.+-1 Süllyesztett kivitelű Titano-hoz padlószintből kiálló vízkiállást kell kialakítani! Vizes kiállási méretek csak akkor érvényesek, ha a kád beépített csapteleppel rendelkezik.

22 A Titano 180 balos hidromasszázs kád bekötési rajza 30mA es érzékenységű életvédelmi relé (fírelé) szükséges! H: Hidegvíz - ½ -os sarokszelep M:Melegvíz - ½ -os sarokszelep L: Lefolyó - 50-es tok E: Elektromos csatlakozás - 220V 16 A 3 2,5 MTK kábel, 2 méter Padlóösszefolyó kiépítése kötelező! A megadott méretek tájékoztató jellegűek, a termék gyártási technológiájából adódóan eltérőek lehetnek.+-1 Süllyesztett kivitelű Titano-hoz padlószintből kiálló vízkiállást kell kialakítani! Vizes kiállási méretek csak akkor érvényesek, ha a kád beépített csapteleppel rendelkezik.

23 A Titano 190 jobbos hidromasszázs kád bekötési rajza 30mA es érzékenységű életvédelmi relé (fírelé) szükséges! H: Hidegvíz - ½ -os sarokszelep M:Melegvíz - ½ -os sarokszelep L: Lefolyó - 50-es tok E: Elektromos csatlakozás - 220V 16 A 3 2,5 MTK kábel, 2 méter Padlóösszefolyó kiépítése kötelező! A megadott méretek tájékoztató jellegűek, a termék gyártási technológiájából adódóan eltérőek lehetnek.+-1 Süllyesztett kivitelű Titano-hoz padlószintből kiálló vízkiállást kell kialakítani! Vizes kiállási méretek csak akkor érvényesek, ha a kád beépített csapteleppel rendelkezik.

24 A Titano 190 balos hidromasszázs kád bekötési rajza 30mA es érzékenységű életvédelmi relé (fírelé) szükséges! H: Hidegvíz - ½ -os sarokszelep M:Melegvíz - ½ -os sarokszelep L: Lefolyó - 50-es tok E: Elektromos csatlakozás - 220V 16 A 3 2,5 MTK kábel, 2 méter Padlóösszefolyó kiépítése kötelező! A megadott méretek tájékoztató jellegűek, a termék gyártási technológiájából adódóan eltérőek lehetnek.+-1 Süllyesztett kivitelű Titano-hoz padlószintből kiálló vízkiállást kell kialakítani! Vizes kiállási méretek csak akkor érvényesek, ha a kád beépített csapteleppel rendelkezik.
