1 Hokkaido 2014-es termékpaletta Bakai Csaba

2 14 éves múlt 30 országban van jelen Teljes termékpaletta Innovatív Rendkívül jó ár/érték arány Szervizháttér Rendszeres oktatás Európai raktárbázis -Bologna HOKKAIDO

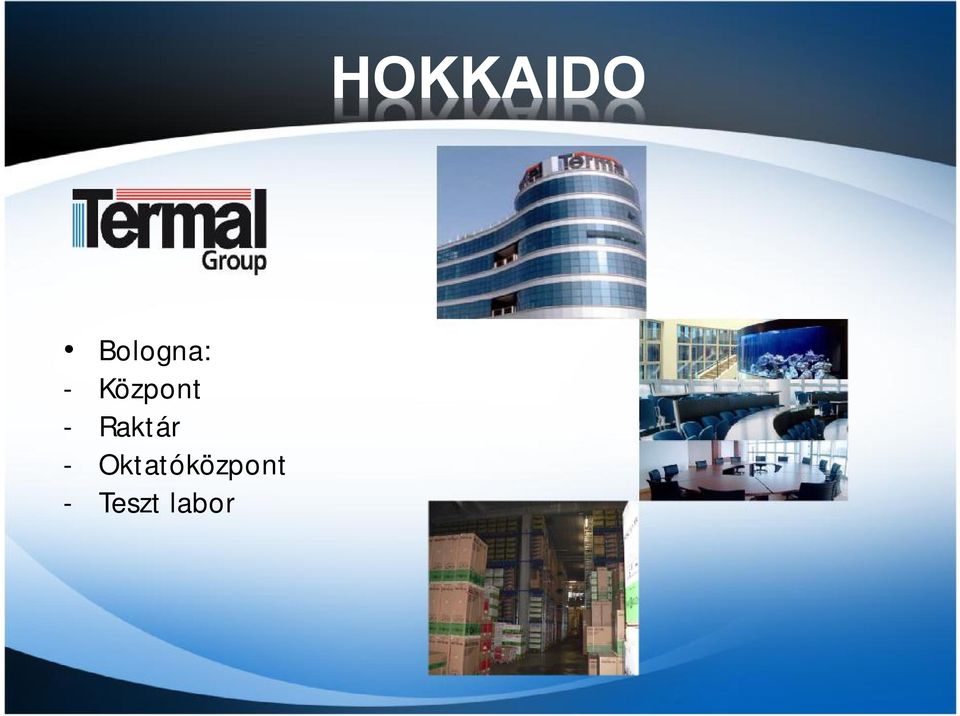

3 Bologna: - Központ - Raktár - Oktatóközpont - Teszt labor HOKKAIDO

4 HOKKAIDO Termékek LAKOSSÁGI KERESKEDELMI XRV Monosplit Multisplit Mobil Monosplit Vizes rendszerek AHU modul Multisplit Vizes rendszerek AHU modul

5 Performance On-Off Performance On-Off

6 Performance On-Off HKEQ 261 F HKEQ 351 F Mono split Csak hűtő kivitel 2,6 és 3,5kW teljesítményben Működési tartomány: 5-38 C

7 Performance DC-Inverter

8 Performance DC-Inverter HKEQ 261 X HKEQ 351 X HKEQ 262 X HKEQ 352 X HKEQ 511 X HKEQ 512 X HKEQ 641 X Mono split Hőszivattyús 2,6-6,4kW teljesítményben Működési tartomány: -Fűtés: C -Hűtés: 0-43 C SEER: 5,2 Automatikus újraindulás HKEQ 642 X

9 Performance DC-Inverter 2-es sorozat Magasabb SEER ésscop SEER = A++ minden kategóriában SCOP (átlagos) = A+ minden kategóriában

10 Performance DC-Inverter

11 Multi Liberty DC-Inverter

12 Multi Liberty DC-Inverter HCKU 408 X2 HCKU 538 X2 HCKU 608 X3 HCKU 808 X3 HCKU 818 X4 HCKU 1068 X4 HCKU 1068 X5

13 Multi Liberty DC-Inverter Hőszivattyús kivitel 7 különböző kültéri egység 2-5 csatlakoztatható beltéri egység Működési tartomány: -Fűtés: C -Hűtés: C SEER: 5,8 SCOP: 4,0 Automatikus újraindulás Oldalfali, kazettás, légcsatornás és konzol beltéri

14 Kereskedelmi LIGHT COMMERCIAL DC Inverter

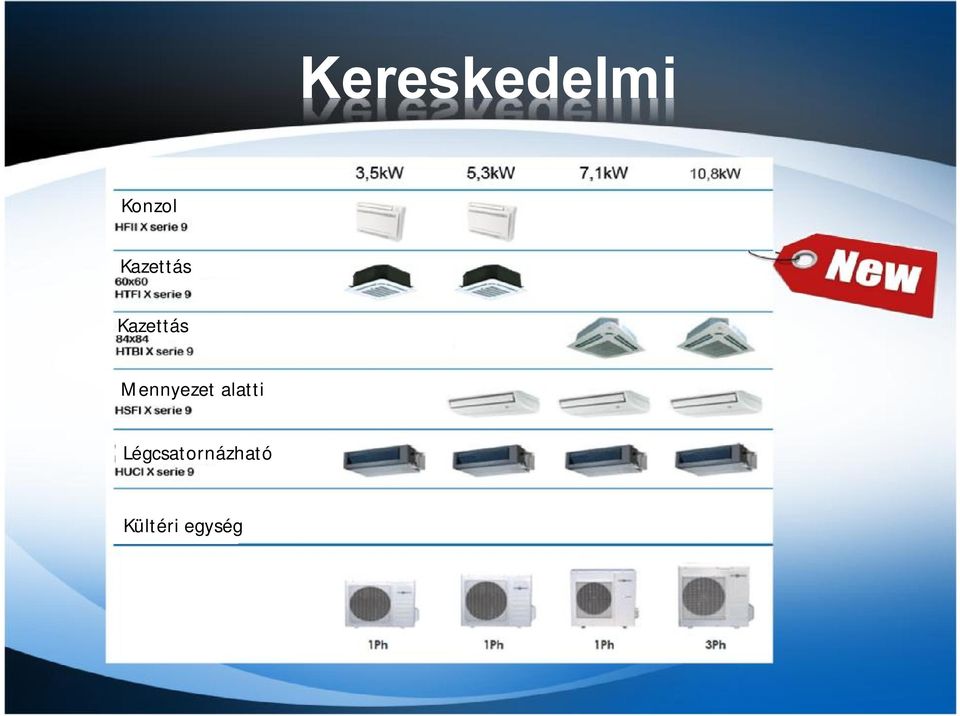

15 Kereskedelmi Konzol Kazettás Kazettás Mennyezet alatti Légcsatornázható Kültéri egység

16 Kereskedelmi DC-Inverter Központi távvezérlő heti időzítéssel On-Off kapcsolási kontakt Riasztásport PFC Control Kompresszor frekvencia 25 lépésben 5 fokozatú beltéri egység ventillátor Hűtés& fűtés-15 C -ig

17 Kereskedelmi

18 Kereskedelmi Kazettás Mennyezet alatti Légcsatornázható Kültéri egység

19 IKER Iker

20 Iker Kapcsolható beltéri egységek:

21 Iker Lehetséges kombinációk: Beltéri egység Kültéri egység Iker rendszer HUCI 539 x 2 HUCI 719 x 2 HTBI 719 x 2 HCSI 1089 X HCSI 1418 X

22 Iker M S 2 beltéri egység esetén a Master gép az irányadó a Slave ugyanolyan beállítások mellett tud dolgozni.

23 XRV 4 Plus ÚJ XRV sorozat 2 és 3 csöves

24 XRV 4 Plus Kiváló hatásfokú DC-Inverter kompresszor 25%-kal alacsonyabb energiafogyasztás Kisebb méret, kisebb tömeg Speciális Scroll kompresszor R410A hűtőközeg Speciális állandó mágnesezésű DC motor jobb teljesítmény alacsony frekvenciatartományban

25 Mini XRV Plus 1-4 szelep doboz 16kW

26 Mini XRV Plus 16kW-os 3 fázisú kültéri egység Max. 9db beltéri egység Nagy hatékonyságú DC inverter rotary kompresszor DC inverteres ventilátor motor Alacsony zajszint Szélesebb fordulatszám tartomány-jobb szabályozás Működési tartomány hűtés: -15 C -48 C Működési tartomány fűtés: -15 C - 27 C Max beltéri összteljesítmény: 150% Automatikus címzés

27 XRV 4 Plus Ysorozat Egyszerű telepítés Kis méret Megbízható működés Típusok: HCYU 2004 XRV Plus HCYU 2244 XRV Plus HCYU 2604 XRV Plus 20/22.4/26kW

28 XRV 4 Plus sorozat 5 alapmodell: 8,10,12,14,16HP Teljesítménytartomány: 8-64HP DC inverter kompresszor + DC ventilátor motor Csendes működés Automatikus címzés Olaj visszatérítés csak 8 óránként Légcsatornázható kültéri egység: 81,8Pa Működési tartomány: - Hűtés: -5 C - 48 C - Fűtés: -20 C 27 C Csendes üzemmód Prioritásos üzemmódok Max.64HP 8/10HP 12/14/16HP

29 XRV 4 Plus 3 csöves sorozat ÚJ! 3 csöves XRV Egyidejű fűtés és hűtés HŰTÉS FŰTÉS

30 XRV 4 Plus 3 csöves sorozat Új! 5 kültéri egység: 8,10,12,14,16HP Teljesítménytartomány: 8-64HP DC inverter kompresszor + DC ventilátor motor Csendes üzemmód Automatikus címzés Működési tartomány: - Hűtés: -5 C - 48 C - Fűtés: -20 C 24 C - Hővisszanyerés: -5 C - 24 C 8/10/12/14/16HP Max.64HP

31 XRV 4 Plus 3 csöves sorozat HPFD02 HPFD04 OFF C OFF C OFF C OFF H H H OFF H Szelepkészletek HPFD beltéri egységhez HPFD beltéri egységhez HPFD beltéri egységhez

32 XRV 4 beltéri egységek

33 XRV 4 beltéri egységek Típus Megnevezés Teljesítmény Megjelenés HTBU 4 utas kazettás 14,0Kw HTFU 4 utas kompakt kazettás 5,6-7,1-9,0-11,2-1,5-2,2-2,8-3,6-4,5Kw

34 XRV 4 beltéri egységek Típus Megnevezés Teljesítmény Megjelenés HVDU HUCU Nagy nyomású 100~196Pa Közepes statikus nyomású 30Pa~100Pa 7,1-11,2-16,0-20,0-28,0kW 4,5-5,6-7,1-9,0-11,2-14,0kW HRDU Kis statikus nyomású5pa 1,8-2,2-3,6kW

35 XRV 4 beltéri egységek Típus Megnevezés Teljesítmény Megjelenés HSFU Parapet/ mennyezeti 5,6-7,1-11,2-14,0kW HFIU Konzol 2,2-2,8-3,6-4,5kW HKEU Oldalfali 1,5-2,2-2,8-3,6-4,5-5,6kW

36 XRV 4 beltéri egységek Típus Megnevezés Teljesítmény Megjelenés HKEU Új, oldalfali nagy teljesítményű 7,1-9,0kW

37 XRV 4 vezérlők Vezetékes távvezérlő (HUCU HVDU) Központi távvezérlő

38 XRV 4 vezérlők Infra (HKEU - HTFU HTBU HSFU HFIU - HRDU) Vezetékes távvezérlő heti időzítővel Költségosztó Wi-Fi control XRV hez és a Kereskedelmi készülékekhez units ipad hez és PC-hez

39 Levegő-víz hőszivattyú HOKKAIDO ACQUARIA Fűtés és hűtés COP: 4,3 R410A hűtőközeg 5-50kW-ig Működési tartomány: -25 C -tól

40 Levegő-víz hőszivattyú

41 Levegő-víz hőszivattyú Komplett megoldás: - Hűtésre - Fűtésre - Használati meleg víz készítésre

42 Levegő-víz hőszivattyú Érintőgombos vezérlő Mobiltelefonról, PC-ről vezérelhető IP cím alapú elérés Teljes távoli kontroll

43 AHU Kit Kereskedelmi és XRV készülékekhez Hűtés és fűtés Automatikus üzemmód választás Automatikus leolvasztás Több rendszer összekapcsolási lehetőség Távvezérlés lehetősége

44 TERMAL 2014 újdonságok

45 Újdonságok Mobil Páramentesítők Vizes rendszerek HMV készítés Hot Water 190C Hot Water 300A Hőszivattyúk FC készülékek Multi készülékek Hővisszanyerők

46 Mobil klímaberendezések Hűtés -fűtés páramentesítés 3kW hűtőteljesítmény 4 ventilátor fokozat Infra távvezérlő Időzítés TMCZ 105 F

47 Páramentesítő Páramentesítés: 16l/nap Állapotjelző LED 2 ventilátor fokozat 2,5l tartály vagy folyamatos elvezetés Időzítés R134A hűtőközeg DT16-A1 Páramentesítés: 80l/nap Állapotjelző LED 2 ventilátor fokozat 9l tartály vagy folyamatos elvezetés Időzítés R410A hűtőközeg DT80-A1

48 HMV készítő 65 C maximális vízhőmérséklet (70 C elektromos fűtéssel) COP: 3,5 Működési tartomány: 5-43 C 190l tartály 1kW elektromos fűtés Anti-legionella funkció -2,2 C híz hőmérséklet csökkenés 24 óra alatt 15 C külső hőmérséklet mellett 43 C-os víznél Programozható TWMI 190C

49 HMV készítő 60 C maximális vízhőmérséklet (70 C elektromos fűtéssel) COP: 3,41 Működési tartomány: C 300l tartály 1,5kW elektromos fűtés Automatikus Anti-legionella funkció -1,8 C híz hőmérséklet csökkenés 24 óra alatt 15 C külső hőmérséklet mellett 43 C-os víznél Programozható Automatikus leolvasztás Solar rendszerrel kombinálható TWMI 300A

50 Levegő víz hőszivattyú Fűtés és hűtés COP: 4,55 R410A hűtőközeg

51 Levegő víz hőszivattyú 6/8/10/12/14/16 kw 6/8/10 kw 12/14/16 kw Modello Típus Elektromos Alimentazione betáp Fűtő Taglia telj. Compressore Kompresszor Refrigerante Hűtőközeg COP T X 220V/1f/50Hz 6 kw Twin Rotary R410A 4.15 T X 220V/1f/50Hz 8 kw Twin Rotary R410A 4.15 T X 220V/1f/50Hz 10 kw Twin Rotary R410A 4.1 T X 380V/3f/50Hz 12 kw Twin Rotary R410A 4.55 T X 380V/3f/50Hz 14 kw Twin Rotary R410A 4.4 T X 380V/3f/50Hz 16 kw Twin Rotary R410A 4.1

52 Levegő víz hőszivattyú Biztonsági szelep Elektromos fűtés Szivattyú Tágulási tartály Áramlásőr Lemezes hőcserélő Elektromos bekötés Vezérlő Ventillátor motor DC Kompresszor (twin rotary)

53 Levegő víz hőszivattyú Szivattyú Hőcserélő Víz Hűtőközeg Danfoss (6 kw) Alfa Laval (8/10/12/14/16 kw)

54 Osztószelepes Multi split 14és 16kW-os 3 fázisú kültéri egység Max. 9db beltéri egység Nagy hatékonyság Rugalmas telepíthetőség Működési tartomány hűtés: -5 C -56 C Működési tartomány fűtés: -15 C -27 C Max beltéri összteljesítmény: 150% Csövezési hossz: 145m Öndiagnosztika: Automatikus címzés Hibakód kijelzés

55 Multi split Beltéri egység Teljesítmény 2,0kW 2,6kW 3,5kW 5,3kW 7,1kW Oldalfali Légcsatornázható 60x60 Kazettás 84x84 Kazettás Mennyezeti/parapet Multi Branches Konzol

56 Hővisszanyerők 8 méret m3/h Kompakt méret Alacsony zajszint Vezetékes távvezérlő Pa Hővisszanyerés mértéke: 50-60% ETIN ETIS
