1 2014 / 15 ÁRLISTA Klímaberendezések és hőszivattyúk

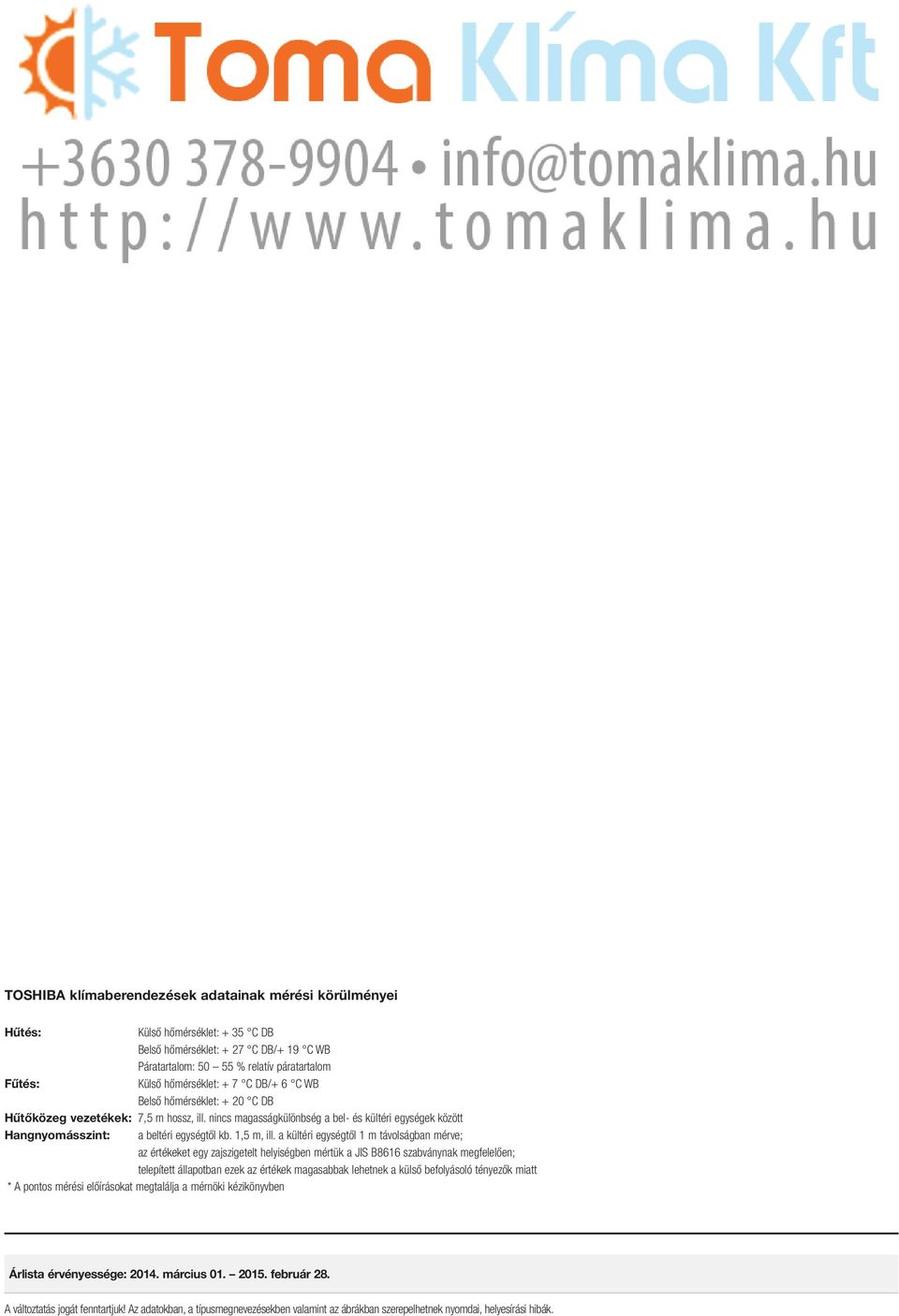

2 TOSHIBA klímaberendezések adatainak mérési körülményei Hűtés: Külső hőmérséklet: + 35 C DB Belső hőmérséklet: + 27 C DB/+ 19 C WB Páratartalom: % relatív páratartalom Fűtés: Külső hőmérséklet: + 7 C DB/+ 6 C WB Belső hőmérséklet: + 20 C DB Hűtőközeg vezetékek: 7,5 m hossz, ill. nincs magasságkülönbség a bel- és kültéri egységek között Hangnyomásszint: a beltéri egységtől kb. 1,5 m, ill. a kültéri egységtől 1 m távolságban mérve; az értékeket egy zajszigetelt helyiségben mértük a JIS B8616 szabványnak megfelelően; telepített állapotban ezek az értékek magasabbak lehetnek a külső befolyásoló tényezők miatt * A pontos mérési előírásokat megtalálja a mérnöki kézikönyvben Árlista érvényessége: március február 28. A változtatás jogát fenntartjuk! Az adatokban, a típusmegnevezésekben valamint az ábrákban szerepelhetnek nyomdai, helyesírási hibák.

3

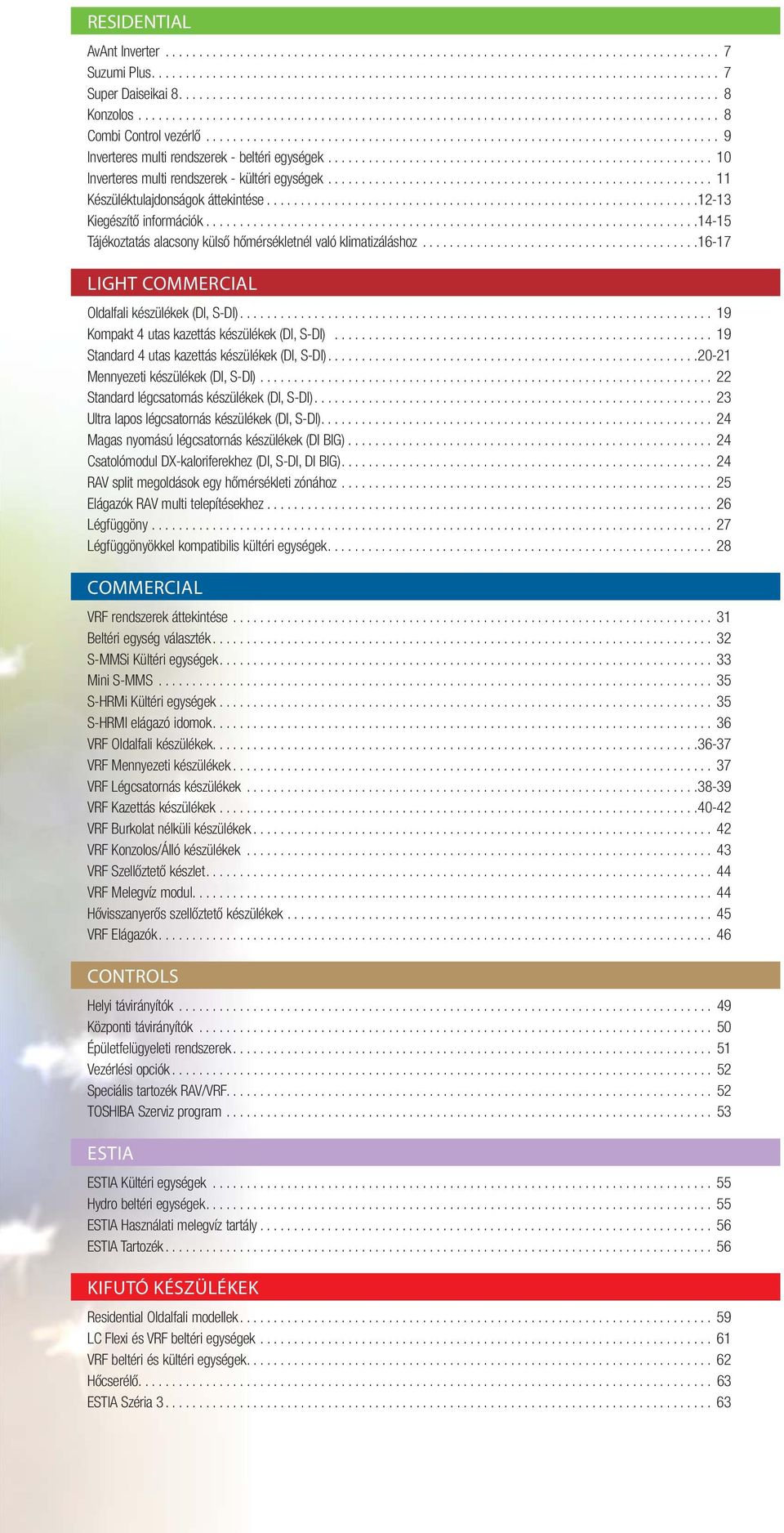

4 RESIDENTIAL AvAnt Inverter Suzumi Plus Super Daiseikai Konzolos Combi Control vezérlő Inverteres multi rendszerek - beltéri egységek Inverteres multi rendszerek - kültéri egységek Készüléktulajdonságok áttekintése Kiegészítő információk Tájékoztatás alacsony külső hőmérsékletnél való klimatizáláshoz LIGHT COMMERCIAL Oldalfali készülékek (DI, S-DI) Kompakt 4 utas kazettás készülékek (DI, S-DI) Standard 4 utas kazettás készülékek (DI, S-DI) Mennyezeti készülékek (DI, S-DI) Standard légcsatornás készülékek (DI, S-DI) Ultra lapos légcsatornás készülékek (DI, S-DI) Magas nyomású légcsatornás készülékek (DI BIG) Csatolómodul DX-kaloriferekhez (DI, S-DI, DI BIG) RAV split megoldások egy hőmérsékleti zónához Elágazók RAV multi telepítésekhez Légfüggöny Légfüggönyökkel kompatibilis kültéri egységek COMMERCIAL VRF rendszerek áttekintése Beltéri egység választék S-MMSi Kültéri egységek Mini S-MMS S-HRMi Kültéri egységek S-HRMI elágazó idomok VRF Oldalfali készülékek VRF Mennyezeti készülékek VRF Légcsatornás készülékek VRF Kazettás készülékek VRF Burkolat nélküli készülékek VRF Konzolos/Álló készülékek VRF Szellőztető készlet VRF Melegvíz modul Hővisszanyerős szellőztető készülékek VRF Elágazók CONTROLS Helyi távirányítók Központi távirányítók Épületfelügyeleti rendszerek Vezérlési opciók Speciális tartozék RAV/VRF TOSHIBA Szerviz program ESTIA ESTIA Kültéri egységek Hydro beltéri egységek ESTIA Használati melegvíz tartály ESTIA Tartozék KIFUTÓ KÉSZÜLÉKEK Residential Oldalfali modellek LC Flexi és VRF beltéri egységek VRF beltéri és kültéri egységek Hőcserélő ESTIA Széria

5 ÁRLISTA RESIDENTIAL RESIDENTIAL 6 I TOSHIBA

6 AvAnt inverter Kis teljesítményű inverteres készülékek kiváló ár-teljesítmény aránnyal Kompakt kialakítás, inverter technológia Mosható műanyag szűrő AKCIÓ Kifutó - modellek szenzációs áron. Vásároljon most! Részletek az 59. oldalon. RESIDENTIAL Teljesítmény (kw) Energiaosztály Hatásfok Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) Készletár / SEER SCOP / AvAnt inverter (infravörös távirányítóval) RAS-077SKV-E5* 2,00 2, / B / A 4,60 3,80 0,27-0,70 0,20-0,72 RAS-077SAV-E5* (1,10-2,30) (1,00-2,80) / RAS-107SKV-E6 2,50 3, / A / A 5,10 3,80 0,29-1,05 0,21-0,97 RAS-107SAV-E6 (1,20-3,00) (0,90-3,50) / RAS-137SKV-E6 3,15 3, / A / A 5,10 3,80 0,28-1,50 0,21-1,18 RAS-137SAV-E6 (1,20-3,60) (0,95-4,00) / RAS-167SKV-E5 4,40 5, / A + / A 5,80 3,80 0,26-1,90 0,19-1,81 RAS-167SAV-E5 (1,10-5,00) (1,00-6,20) / *Kifutó modell a készlet erejéig Tartozék 818F0023 Opcionális szűrőcsíkok az AvAnt szériához Suzumi Plus Hybrid inverter nagyon jó hatékonysági értékekkel Szép kialakítás, ezüstszínű előlap választható IAQ szűrőrendszer Teljesítmény (kw) Energiaosztály Hatásfok Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) Készletár / SEER SCOP / Suzumi Plus (infravörös távirányítóval) RAS-B10N3KV2-E 2,50 3, / A ++ / A + 6,70 4,00 0,25-0,82 0,17-1,40 RAS-10N3AV2-E (1,10-3,00) (0,90-4,80) / RAS-B13N3KV2-E 3,50 4, / A ++ / A 6,20 3,90 0,15-1,25 0,15-1,58 RAS-13N3AV2-E (0,80-4,10) (0,90-5,60) / RAS-B16N3KV2-E 4,50 5, / A ++ / A 6,10 3,90 0,15-1,72 0,15-1,98 RAS-16N3AV2-E (0,80-5,00) (0,90-6,90) / RAS-18N3KV2-E 5,00 5, / A ++ / A + 7,00 4,10 0,18-2,00 0,14-1,70 RAS-18N3AV2-E (1,10-6,00) (0,80-6,30) / RAS-B22N3KV2-E 6,00 7, / A ++ / A + 6,50 4,00 0,20-2,65 0,18-2,21 RAS-22N3AV2-E (1,20-6,70) (1,00-7,50) / Hűtés Fűtés Tartozék 43T09485 Ezüstszínű előlap, kompatibilis a teljesítményű Suzumi Plus készülékekkel T09486 Ezüstszínű előlap, kompatibilis a 18, 22 teljesítményű Suzumi Plus készülékekkel F0036 Csere szűrőcsíkok a Suzumi Plus szériához TOSHIBA I 7

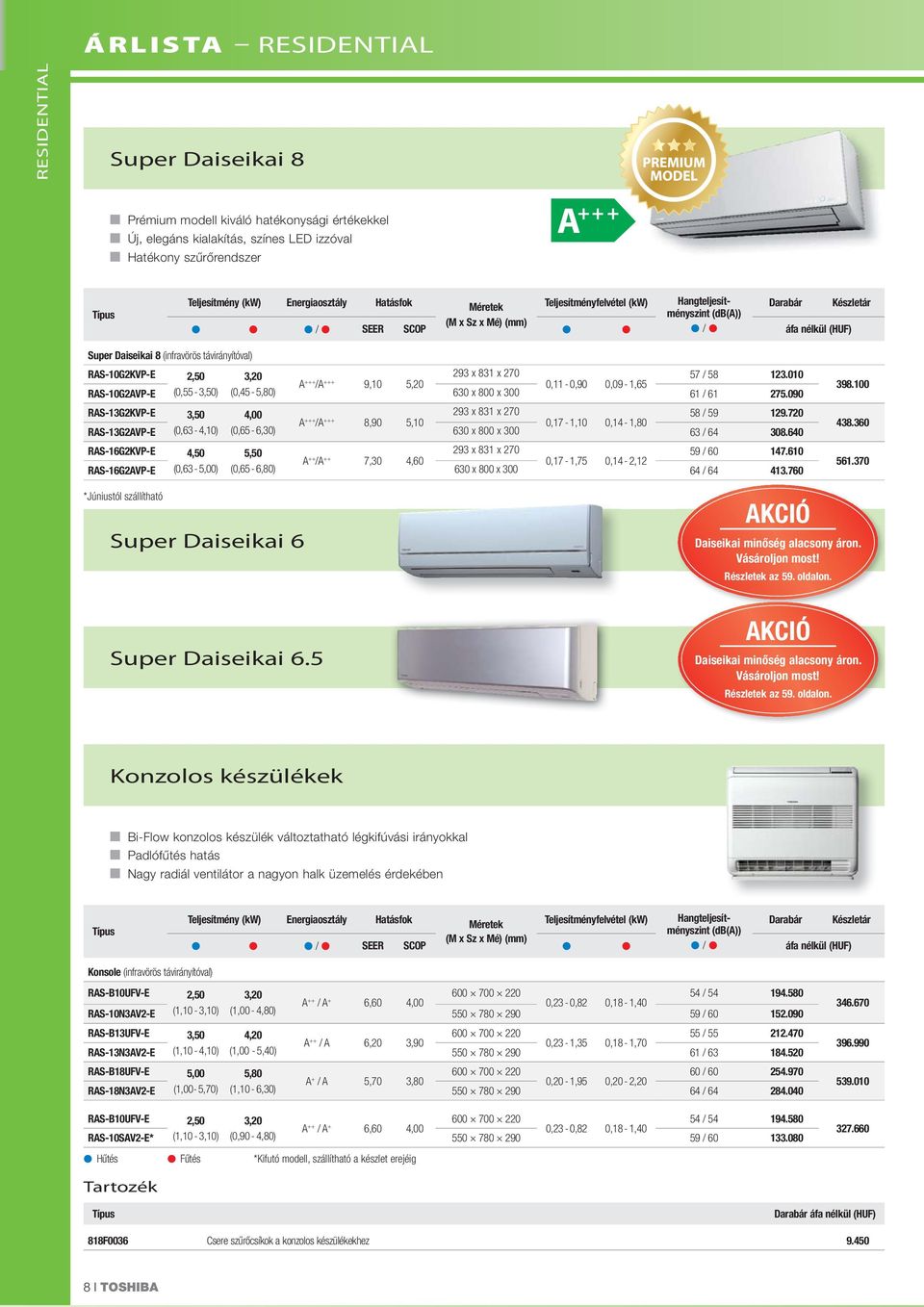

7 ÁRLISTA RESIDENTIAL RESIDENTIAL Super Daiseikai 8 Prémium modell kiváló hatékonysági értékekkel Új, elegáns kialakítás, színes LED izzóval Hatékony szűrőrendszer A Teljesítmény (kw) Energiaosztály Hatásfok Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) Készletár / SEER SCOP / Super Daiseikai 8 (infravörös távirányítóval) RAS-10G2KVP-E 2,50 3, x 831 x / A +++ /A +++ 9,10 5,20 0,11-0,90 0,09-1,65 RAS-10G2AVP-E (0,55-3,50) (0,45-5,80) 630 x 800 x / RAS-13G2KVP-E 3,50 4, x 831 x / A +++ /A +++ 8,90 5,10 0,17-1,10 0,14-1,80 RAS-13G2AVP-E (0,63-4,10) (0,65-6,30) 630 x 800 x / RAS-16G2KVP-E 4,50 5, x 831 x / A ++ /A ++ 7,30 4,60 0,17-1,75 0,14-2,12 RAS-16G2AVP-E (0,63-5,00) (0,65-6,80) 630 x 800 x / *Júniustól szállítható Super Daiseikai 6 AKCIÓ Daiseikai minőség alacsony áron. Vásároljon most! Részletek az 59. oldalon. Super Daiseikai 6.5 AKCIÓ Daiseikai minőség alacsony áron. Vásároljon most! Részletek az 59. oldalon. Konzolos készülékek Bi-Flow konzolos készülék változtatható légkifúvási irányokkal Padlófűtés hatás Nagy radiál ventilátor a nagyon halk üzemelés érdekében Teljesítmény (kw) Energiaosztály Hatásfok Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) Készletár / SEER SCOP / Konsole (infravörös távirányítóval) RAS-B10UFV-E 2,50 3, / A ++ / A + 6,60 4,00 0,23-0,82 0,18-1,40 RAS-10N3AV2-E (1,10-3,10) (1,00-4,80) / RAS-B13UFV-E 3,50 4, / A ++ / A 6,20 3,90 0,23-1,35 0,18-1,70 RAS-13N3AV2-E (1,10-4,10) (1,00-5,40) / RAS-B18UFV-E 5,00 5, / A + / A 5,70 3,80 0,20-1,95 0,20-2,20 RAS-18N3AV2-E (1,00-5,70) (1,10-6,30) / RAS-B10UFV-E 2,50 3, / A ++ / A + 6,60 4,00 0,23-0,82 0,18-1,40 RAS-10SAV2-E* (1,10-3,10) (0,90-4,80) / Hűtés Fűtés *Kifutó modell, szállítható a készlet erejéig Tartozék 818F0036 Csere szűrőcsíkok a konzolos készülékekhez I TOSHIBA

8 Tartozék: COMBI CONTROL GSM-vezérlő RESIDENTIAL Fő funkciók vezérlése SMS-sel: be/kikapcsolás, üzemmód, hőmérséklet és ventilátor fordulatszám Riasztás áramkimaradás vagy túl magas/alacsony hőmérséklet esetén Kompatibilis az AvAnt, Suzumi Plus, RAS konzolos valamint a Super Daiseikai 8 szériák modelljeivel RBC-Combi Control RAS beltéri egységek vezérlése SMS-sel vagy alkalmazással (SIM kártya szükséges!)* * A mobiltelefon nem tartozék TOSHIBA I 9

9 ÁRLISTA RESIDENTIAL RESIDENTIAL RAS inverteres multi rendszerek >>beltéri egységek<< 2-, 3-, 4- és 5 beltéris rendszerek Helytakarékos telepítés Alacsony bekerülési költség Teljesítmény (kw) Hatásfok SEER SCOP Hangteljesítményszint (db(a)) / Suzumi Plus oldalfali beltéri egységek (infravörös távirányítóval) RAS-B10N3KV2-E 2,50 (1,10-3,00) 3,20 (0,90-4,80) / RAS-B13N3KV2-E 3,50 (0,80-4,10) 4,20 (0,90-5,60) / RAS-B16N3KV2-E 4,50 (0,80-5,00) 5,50 (0,90-6,90) / RAS-B22N3KV2-E 6,00 (1,20-6,70) 7,00 (1,00-7,50) / Super Daiseikai 6.5 (Standard infravörös távirányítóval) RAS-B10N3KVP-E 2,51 (0,80-3,50) 3,21 (0,80-5,80) / RAS-B13N3KVP-E 3,52 (0,90-4,10) 4,22 (0,80-5,90) / RAS-B16N3KVP-E 4,53 (0,90-5,00) 5,53 (0,80-6,70) / Konzolos (infravörös távirányítóval) RAS-B10UFV-E 2,50 (1,10-3,10) 3,20 (1,00-4,80) / RAS-B13UFV-E 3,50 (1,10-4,10) 4,20 (1,00-5,40) / RAS-B18UFV-E 5,00 (1,00-5,70) 5,80 (1,10-6,30) / x60 4 utas kazettás készülékek (infravörös távirányítóval) RAS-M10SMUV-E 2,50 (1,10-3,20) 3,20 (0,70-5,20) / RAS-M13SMUV-E 3,50 (1,10-4,40) 4,20 (0,70-6,50) / RAS-M16SMUV-E 4,50 (1,40-4,90) 5,50 (0,80-6,90) / RB-B11MC(W)-E, Panel Hűtés Fűtés Hatásfok értékek részletesen az interneten: Tartozék: oldalfali készülék 43T09485 Ezüstszínű előlap, kompatibilis a 10, 13, 16 teljesítményű Suzumi Plus készülékekkel T09486 Ezüstszínű előlap, kompatibilis a 18, 22 teljesítményű Suzumi Plus készülékekkel T09487 Ezüstszínű előlap, kompatibilis a Super Daiseikai 6.5 széria minden készülékével F0036 Csere szűrőcsíkok a Suzumi Plus, Super Daiseikai 6.5 és a konzolos készülékekhez Kombinációs táblázat - RAS multi kültéri egységek RAS-M14GAV-E RAS-M18UAV-E RAS-3M26UAV-E RAS-4M27UAV-E 1 beltéri egység 2 beltéri egység 3 beltéri egység RAS-5M34UAV-E I TOSHIBA

10 RESIDENTIAL RAS inverteres multi rendszerek >>kültéri egységek<< Teljesítmény (kw) Hatásfok SEER SCOP Hangteljesítményszint (db(a)) / Teljesítményfelvétel (kw) Hybrid Inverter multi kültéri egységek RAS-M14GAV-E 4,00 (1,40-4,50) 4,40 (0,90-5,20) 5,80 3, ,08 1,01 59 / RAS-M18UAV-E 5,20 (1,40-6,20) 5,60 (0,90-8,30) 6,30 4, ,44 1,79 64 / RAS-3M26UAV-E 7,50 (4,10-9,00) 9,00 (2,00-11,20) 5,80 4, ,00 2,20 63 / RAS-4M27UAV-E 8,00 (4,20-9,30) 9,00 (3,20-11,70) 6,00 4, ,29 1,93 63 / ,00 (3,70-11,00) 12,00 (3,40-14,00) 6,20 4, ,92 2,83 66 / RAS-5M34UAV-E1 Hűtés Fűtés Hatásfok értékek részletesen az interneten: Hőszivattyú 4 beltéri egység 5 beltéri egység TOSHIBA I 11

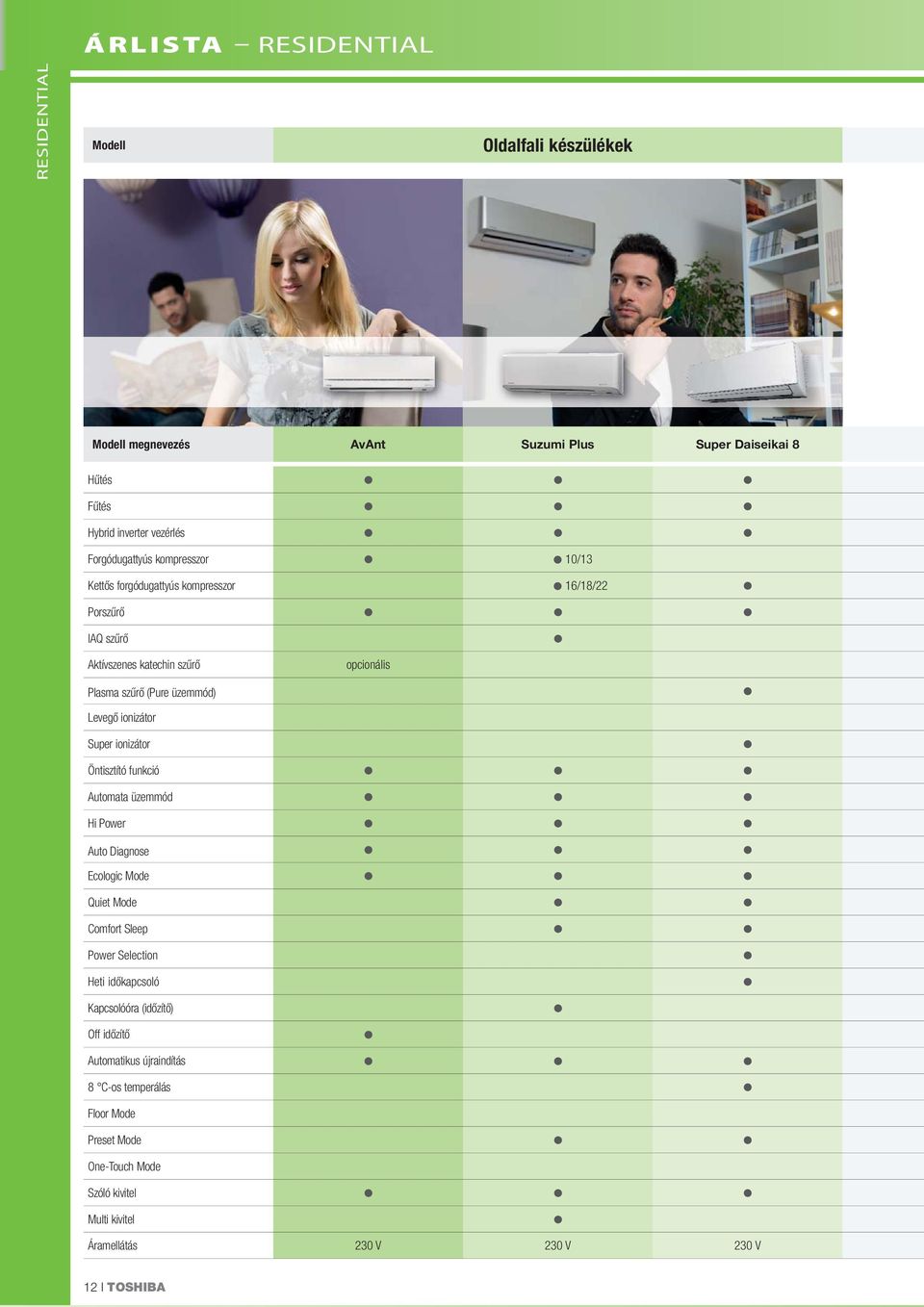

11 ÁRLISTA RESIDENTIAL RESIDENTIAL Modell Oldalfali készülékek Modell megnevezés AvAnt Suzumi Plus Super Daiseikai 8 Hűtés Fűtés Hybrid inverter vezérlés Forgódugattyús kompresszor 10/13 Kettős forgódugattyús kompresszor 16/18/22 Porszűrő IAQ szűrő Aktívszenes katechin szűrő opcionális Plasma szűrő (Pure üzemmód) Levegő ionizátor Super ionizátor Öntisztító funkció Automata üzemmód Hi Power Auto Diagnose Ecologic Mode Quiet Mode Comfort Sleep Power Selection Heti időkapcsoló Kapcsolóóra (időzítő) Off időzítő Automatikus újraindítás 8 C-os temperálás Floor Mode Preset Mode One-Touch Mode Szóló kivitel Multi kivitel Áramellátás 230 V 230 V 230 V 12 I TOSHIBA

12 Parapet készülék Kazettás készülék Modell RESIDENTIAL Super Daiseikai 6.5 Konzolos 60x60 4 utas kazettás Modell megnevezés Hűtés Fűtés Hybrid inverter vezérlés 10/13 Forgódugattyús kompresszor 18 Kettős forgódugattyús kompresszor Porszűrő IAQ szűrő Aktívszenes katechin szűrő Plasma szűrő (Pure üzemmód) Levegő ionizátor Super ionizátor Öntisztító funkció Automata üzemmód Hi Power Auto Diagnose Ecologic Mode Quiet Mode Comfort Sleep Power Selection Heti időkapcsoló Kapcsolóóra (időzítő) Off időzítő Automatikus újraindítás 8 C-os temperálás Floor Mode Preset Mode One-Touch Mode Szóló kivitel Multi kivitel 230 V 230 V 230 V Áramellátás TOSHIBA I 13

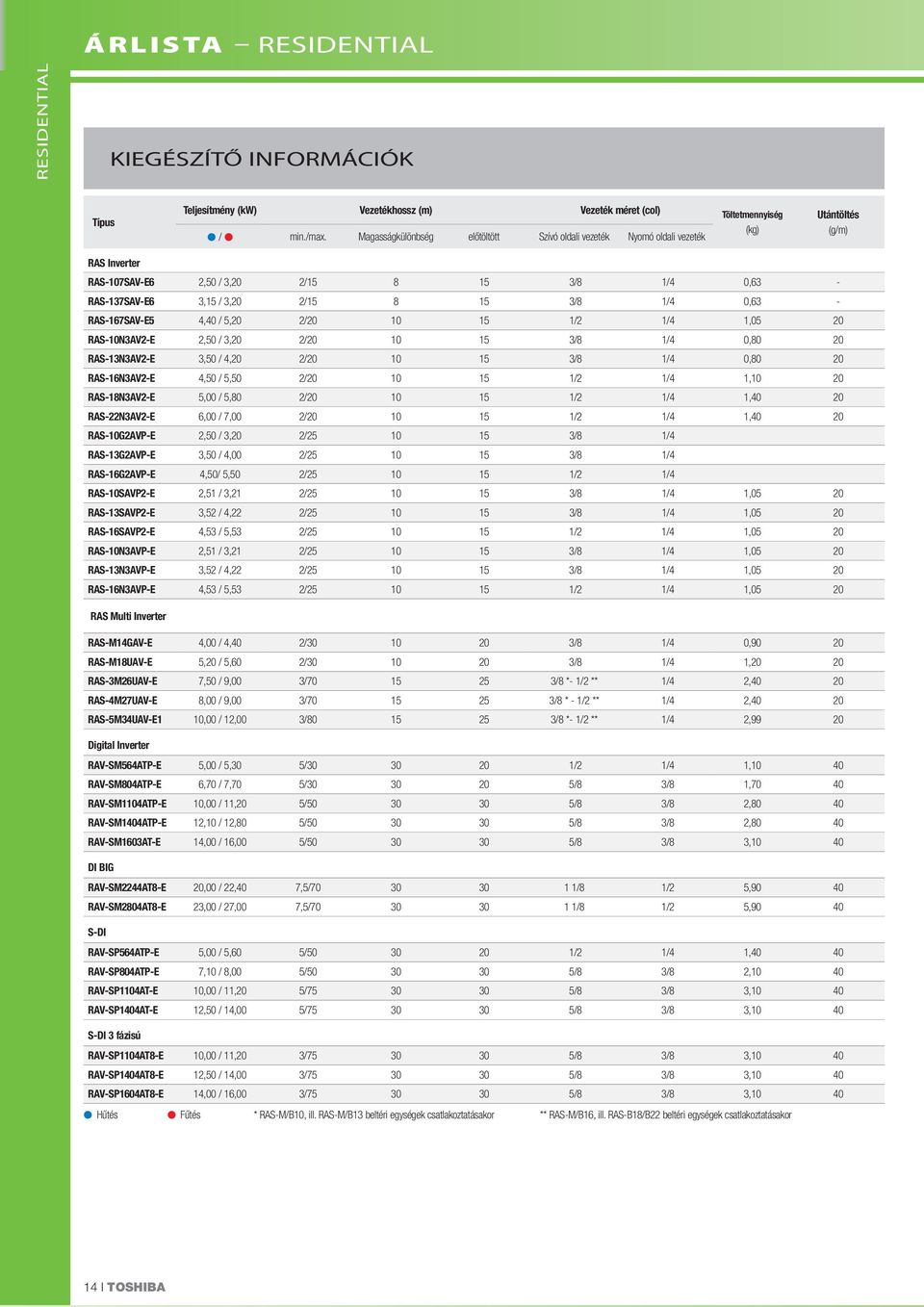

13 ÁRLISTA RESIDENTIAL RESIDENTIAL KIEGÉSZÍTŐ INFORMÁCIÓK RAS Inverter Teljesítmény (kw) Vezetékhossz (m) Vezeték méret (col) Töltetmennyiség (kg) / min./max. Magasságkülönbség előtöltött Szívó oldali vezeték Nyomó oldali vezeték Utántöltés (g/m) RAS-107SAV-E6 2,50 / 3,20 2/ /8 1/4 0,63 - RAS-137SAV-E6 3,15 / 3,20 2/ /8 1/4 0,63 - RAS-167SAV-E5 4,40 / 5,20 2/ /2 1/4 1,05 20 RAS-10N3AV2-E 2,50 / 3,20 2/ /8 1/4 0,80 20 RAS-13N3AV2-E 3,50 / 4,20 2/ /8 1/4 0,80 20 RAS-16N3AV2-E 4,50 / 5,50 2/ /2 1/4 1,10 20 RAS-18N3AV2-E 5,00 / 5,80 2/ /2 1/4 1,40 20 RAS-22N3AV2-E 6,00 / 7,00 2/ /2 1/4 1,40 20 RAS-10G2AVP-E 2,50 / 3,20 2/ /8 1/4 RAS-13G2AVP-E 3,50 / 4,00 2/ /8 1/4 RAS-16G2AVP-E 4,50/ 5,50 2/ /2 1/4 RAS-10SAVP2-E 2,51 / 3,21 2/ /8 1/4 1,05 20 RAS-13SAVP2-E 3,52 / 4,22 2/ /8 1/4 1,05 20 RAS-16SAVP2-E 4,53 / 5,53 2/ /2 1/4 1,05 20 RAS-10N3AVP-E 2,51 / 3,21 2/ /8 1/4 1,05 20 RAS-13N3AVP-E 3,52 / 4,22 2/ /8 1/4 1,05 20 RAS-16N3AVP-E 4,53 / 5,53 2/ /2 1/4 1,05 20 RAS Multi Inverter RAS-M14GAV-E 4,00 / 4,40 2/ /8 1/4 0,90 20 RAS-M18UAV-E 5,20 / 5,60 2/ /8 1/4 1,20 20 RAS-3M26UAV-E 7,50 / 9,00 3/ /8 *- 1/2 ** 1/4 2,40 20 RAS-4M27UAV-E 8,00 / 9,00 3/ /8 * - 1/2 ** 1/4 2,40 20 RAS-5M34UAV-E1 10,00 / 12,00 3/ /8 *- 1/2 ** 1/4 2,99 20 Digital Inverter RAV-SM564ATP-E 5,00 / 5,30 5/ /2 1/4 1,10 40 RAV-SM804ATP-E 6,70 / 7,70 5/ /8 3/8 1,70 40 RAV-SM1104ATP-E 10,00 / 11,20 5/ /8 3/8 2,80 40 RAV-SM1404ATP-E 12,10 / 12,80 5/ /8 3/8 2,80 40 RAV-SM1603AT-E 14,00 / 16,00 5/ /8 3/8 3,10 40 DI BIG RAV-SM2244AT8-E 20,00 / 22,40 7,5/ /8 1/2 5,90 40 RAV-SM2804AT8-E 23,00 / 27,00 7,5/ /8 1/2 5,90 40 S-DI RAV-SP564ATP-E 5,00 / 5,60 5/ /2 1/4 1,40 40 RAV-SP804ATP-E 7,10 / 8,00 5/ /8 3/8 2,10 40 RAV-SP1104AT-E 10,00 / 11,20 5/ /8 3/8 3,10 40 RAV-SP1404AT-E 12,50 / 14,00 5/ /8 3/8 3,10 40 S-DI 3 fázisú RAV-SP1104AT8-E 10,00 / 11,20 3/ /8 3/8 3,10 40 RAV-SP1404AT8-E 12,50 / 14,00 3/ /8 3/8 3,10 40 RAV-SP1604AT8-E 14,00 / 16,00 3/ /8 3/8 3,10 40 Hűtés Fűtés * RAS-M/B10, ill. RAS-M/B13 beltéri egységek csatlakoztatásakor ** RAS-M/B16, ill. RAS-B18/B22 beltéri egységek csatlakoztatásakor 14 I TOSHIBA

14 KIEGÉSZÍTŐ INFORMÁCIÓK RESIDENTIAL RAS Inverter Teljesítmény (kw) Áramellátás Elektromos csatlakozás Kültéri-beltéri (mm²) / Áramcsatlakozás Biztosíték (tartó) ( V / A ) Infravörös távirányító (mm²) RAS-107SAV-E6 2,50 / 3,20 Kültéri egység / ,5 IR RAS-137SAV-E6 3,15 / 3,20 Kültéri egység / ,5 IR RAS-167SAV-E5 4,40 / 5,20 Kültéri egység / ,5 IR RAS-10N3AV2-E 2,50 / 3,20 Kültéri egység / ,5 IR RAS-13N3AV2-E 3,50 / 4,20 Kültéri egység / ,5 IR RAS-16N3AV2-E 4,50 / 5,50 Kültéri egység / ,5 IR RAS-18N3AV2-E 5,00 / 5,80 Kültéri egység / ,5 IR RAS-22N3AV2-E 6,00 / 7,00 Kültéri egység / ,5 IR RAS-10G2AVP-E 2,50 / 3,20 Kültéri vagy beltéri egység / ,5 IR RAS-13G2AVP-E 3,50 / 4,00 Kültéri vagy beltéri egység / ,5 IR RAS-16G2AVP-E 4,50 / 5,50 Kültéri vagy beltéri egység / ,5 IR RAS-10SAVP2-E 2,51 / 3,21 Kültéri egység / 10 4 x 1,5 IR RAS-13SAVP2-E 3,52 / 4,22 Kültéri egység / 10 4 x 1,5 IR RAS-16SAVP2-E 4,53 / 5,53 Kültéri egység / 16 4 x 1,5 IR RAS-10N3AVP-E 2,51 / 3,21 Kültéri egység / 10 4 x 1,5 IR RAS-13N3AVP-E 3,52 / 4,22 Kültéri egység /10 4 x 1,5 IR RAS-16N3AVP-E 4,53 / 5,53 Kültéri egység / 16 4 x 1,5 IR RAS Multi Inverter RAS-M14GAV-E 4,00 / 4,40 Kültéri egység / 10 je 4 1,5 IR RAS-M18UAV-E 5,20 / 5,60 Kültéri egység / 10 je 4 1,5 IR RAS-3M26UAV-E 7,50 / 9,00 Kültéri egység / 16 je 4 1,5 IR RAS-4M27UAV-E 8,00 / 9,00 Kültéri egység / 16 je 4 1,5 IR RAS-5M34UAV-E1 10,00 / 12,00 Kültéri egység / 20 je 4 1,5 IR Digital Inverter RAV-SM564ATP-E 5,00 / 5,30 Kültéri egység / ,5 2 x 0,75 / IR RAV-SM804ATP-E 6,70 / 7,70 Kültéri egység / ,5 2 x 0,75 / IR RAV-SM1104ATP-E 10,00 / 11,20 Kültéri egység / ,5 2 x 0,75 / IR RAV-SM1404ATP-E 12,10 / 12,80 Kültéri egység / ,5 2 x 0,75 / IR RAV-SM1603AT-E 14,00 / 16,00 Kültéri egység / ,5 2 x 0,75 / IR DI BIG RAV-SM2244AT8-E 20,00 / 22,40 Kültéri egység / 3 x ,5 2 x 0,75 / IR RAV-SM2804AT8-E 23,00 / 27,00 Kültéri egység / 3 x ,5 2 x 0,75 / IR S-DI RAV-SP564ATP-E 5,00 / 5,60 Kültéri egység / ,5 2 x 0,75 / IR RAV-SP804ATP-E 7,10 / 8,00 Kültéri egység / ,5 2 x 0,75 / IR RAV-SP1104AT-E 10,00 / 11,20 Kültéri egység / ,5 2 x 0,75 / IR RAV-SP1404AT-E 12,50 / 14,00 Kültéri egység / ,5 2 x 0,75 / IR S-DI 3 fázisú RAV-SP1104AT8-E 10,00 / 11,20 Kültéri egység / 3 x ,5 2 x 0,75 / IR RAV-SP1404AT8-E 12,50 / 14,00 Kültéri egység / 3 x ,5 2 x 0,75 / IR RAV-SP1604AT8-E 14,00 / 16,00 Kültéri egység / 3 x ,5 2 x 0,75 / IR Hűtés Fűtés TOSHIBA I 15

15 ÁRLISTA RESIDENTIAL RESIDENTIAL Tájékoztató ALACSONY KÜLSŐ HŐMÉRSÉKLETNÉL VALÓ KLIMATIZÁLÁSHOZ Modellek Hivatalos külső hőmérsékleti alkalmazási határok (Toshiba specifikációk szerint) Téli nyomásszabályzó Automatikus újraindítás áramkimaradás után Digital Inverter & Super Digital Inverter & DI BIG RAV-SM564ATP-E RAV-SM804ATP-E RAV-SM1104ATP-E RAV-SM1404ATP-E RAV-SM1603AT-E RAV-SP564ATP-E RAV-SP804ATP-E RAV-SP1104AT-E RAV-SP1404AT-E Külső hőmérsékleti tartomány Hűtő üzemmód: -15 C C Külső hőmérsékleti tartomány Fűtő üzemmód: -15 C C Külső hőmérsékleti tartomány Hűtő üzemmód: -15 C C Külső hőmérsékleti tartomány Fűtő üzemmód: -20 C C Tökéletesen alkalmas alacsony külső hőmérsékletnél való hűtésre, mivel: Téli nyomásszabályzóval felszerelve Olajteknő fűtéssel felszerelve A készülék -15 C alatti külső hőmérsékletnél is hűt, ill. nem kapcsol ki! Szélvédelemről gondoskodjon Tartozék (gyárilag deaktiválva) Aktiváláshoz: oldalfali, kazettás, légcsatornás, mennyezeti készülékek esetén: a távirányító DN Code menüjében a 28. sort «0»-ról «1»-re módosítani RAV-SM2244AT8-E RAV-SM2804AT8-E Külső hőmérsékleti tartomány Hűtő üzemmód: -15 C C Beltérben adott esetben párásítás szükséges! Külső hőmérsékleti tartomány Fűtő üzemmód: -20 C C RAS Inverter Single AvAnt RAS-107SAV-E6 RAS-137SAV-E6 RAS-167SAV-E5 Külső hőmérsékleti tartomány Hűtő üzemmód: -10 C C Külső hőmérsékleti tartomány Fűtő üzemmód: -15 C C Nem alkalmas hűtésre alacsony külső hőmérsékletnél, mivel a készülék kb. -10 C-os külső hőmérsékletnél leáll! (nincs kondenzátor nyomásszabályzás) Hűtés feltételesen -10 C-ig lehetséges Tartozék (gyárilag deaktiválva) Aktiváláshoz: a beltéri egységen található Reset gombot 3 mp.-ig nyomva tartani Olajteknő fűtéssel felszerelt RAS Inverter Single Suzumi Plus oder Konsole RAS-10N3AV2-E RAS-13N3AV2-E RAS-16N3AV2-E RAS-18N3AV2-E RAS-22N3AV2-E Külső hőmérsékleti tartomány Hűtő üzemmód: -10 C C Külső hőmérsékleti tartomány Fűtő üzemmód: -15 C C Nem alkalmas hűtésre alacsony külső hőmérsékletnél, mivel a készülék kb. -10 C-os külső hőmérsékletnél leáll! Hűtés -10 C-ig lehetséges Olajteknő fűtéssel felszerelt Tartozék (gyárilag deaktiválva) Aktiváláshoz: a beltéri egységen található Reset gombot 3 mp.-ig nyomva tartani RAS Single Super Daiseikai 6 RAS-10SAVP2-E RAS-13SAVP2-E RAS-16SAVP2-E Külső hőmérsékleti tartomány Hűtő üzemmód: -10 C C Külső hőmérsékleti tartomány Fűtő üzemmód: -15 C C Nem alkalmas hűtésre alacsony külső hőmérsékletnél Hűtés -10 C-ig lehetséges Olajteknő fűtéssel felszerelt Tartozék (gyárilag deaktiválva) Aktiváláshoz: a beltéri egységen található Reset gombot 3 mp.-ig nyomva tartani 16 I TOSHIBA

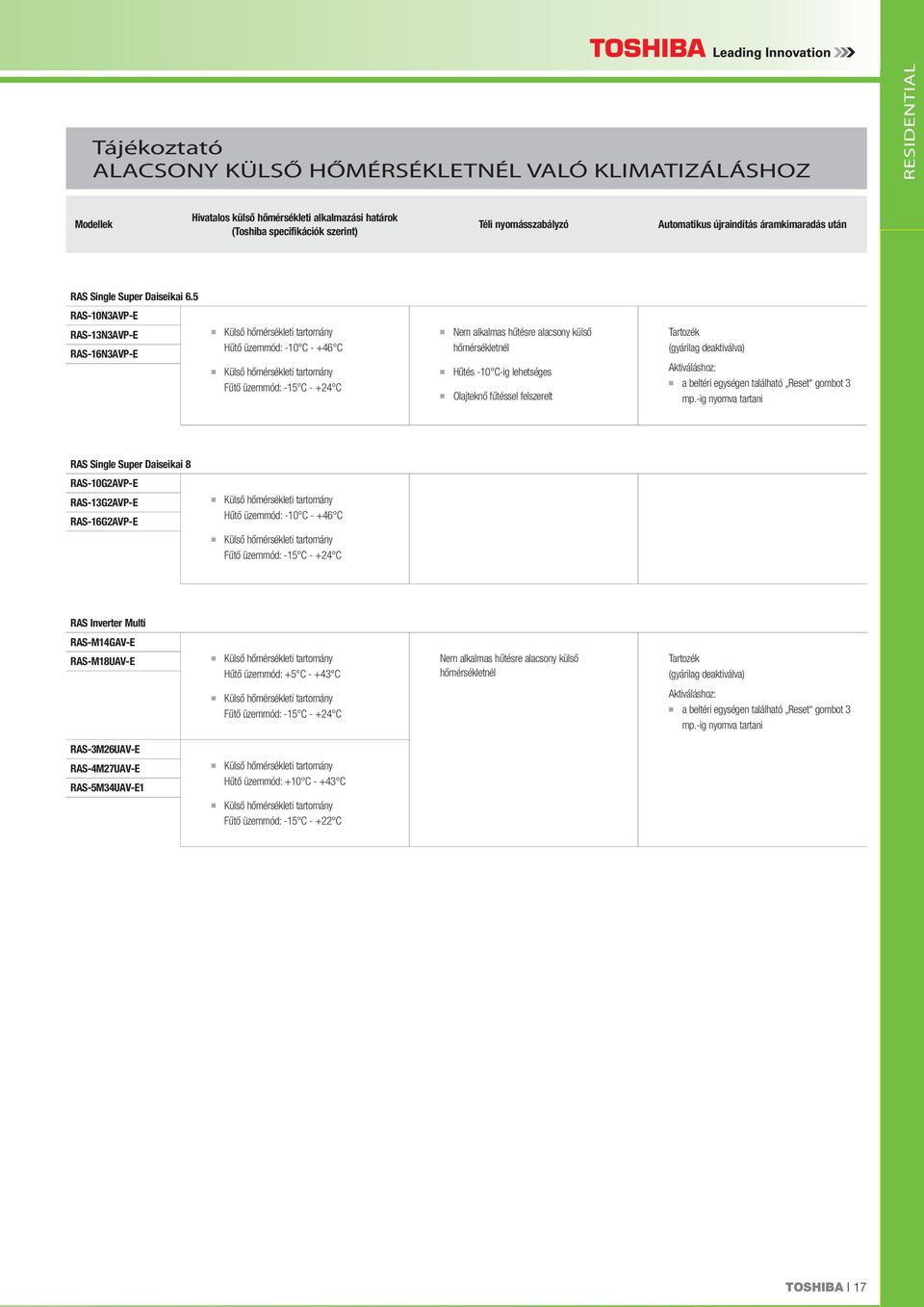

16 Tájékoztató ALACSONY KÜLSŐ HŐMÉRSÉKLETNÉL VALÓ KLIMATIZÁLÁSHOZ RESIDENTIAL Modellek Hivatalos külső hőmérsékleti alkalmazási határok (Toshiba specifikációk szerint) Téli nyomásszabályzó Automatikus újraindítás áramkimaradás után RAS Single Super Daiseikai 6.5 RAS-10N3AVP-E RAS-13N3AVP-E RAS-16N3AVP-E Külső hőmérsékleti tartomány Hűtő üzemmód: -10 C C Külső hőmérsékleti tartomány Fűtő üzemmód: -15 C C Nem alkalmas hűtésre alacsony külső hőmérsékletnél Hűtés -10 C-ig lehetséges Olajteknő fűtéssel felszerelt Tartozék (gyárilag deaktiválva) Aktiváláshoz: a beltéri egységen található Reset gombot 3 mp.-ig nyomva tartani RAS Single Super Daiseikai 8 RAS-10G2AVP-E RAS-13G2AVP-E RAS-16G2AVP-E Külső hőmérsékleti tartomány Hűtő üzemmód: -10 C C Külső hőmérsékleti tartomány Fűtő üzemmód: -15 C C RAS Inverter Multi RAS-M14GAV-E RAS-M18UAV-E Külső hőmérsékleti tartomány Hűtő üzemmód: +5 C C Nem alkalmas hűtésre alacsony külső hőmérsékletnél Tartozék (gyárilag deaktiválva) Külső hőmérsékleti tartomány Fűtő üzemmód: -15 C C Aktiváláshoz: a beltéri egységen található Reset gombot 3 mp.-ig nyomva tartani RAS-3M26UAV-E RAS-4M27UAV-E RAS-5M34UAV-E1 Külső hőmérsékleti tartomány Hűtő üzemmód: +10 C C Külső hőmérsékleti tartomány Fűtő üzemmód: -15 C C TOSHIBA I 17

17 ÁRLISTA LIGHT COMMERCIAL LIGHT COMMERCIAL 18 I TOSHIBA

18 Digital Inverter & Super Digital Inverter Oldalfali készülékek Elegáns kialakítás és továbbfejlesztett hatásfok Precíz hőmérsékletszabályzás hűtő és fűtő üzemmódban Hatékony szűrőrendszer Halk, 3 fokozatú ventilátor Nagy légterelő zsalu az optimális légeloszlás érdekében Automatikus újraindítás áramkimaradás után Teljesítmény (kw) Energiaosztály Hatásfok Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) Készletár / SEER SCOP / Digital Inverter Oldalfali készülékek (infravörös távirányítóval, TCC-Link távirányító opcionális) RAV-SM566KRT-E 5,00 5, / A + / A + 5,77 4,00 0,40-1,86 0,40-2,40 RAV-SM564ATP-E (1,50-5,60) (1,50-6,30) / RAV-SM806KRT-E 6,70 8, / A + / A + 5,62 3,83 0,50-2,85 0,50-3,46 RAV-SM804ATP-E (1,50-7,00) (1,50-9,00) / Super Digital Inverter Oldalfali készülékek (infravörös távirányítóval, TCC-Link távirányító opcionális) RAV-SM566KRT-E 5,00 5, / A + / A + 5,82 4,01 0,21-2,05 0,17-2,57 RAV-SP564ATP-E (1,20-5,60) (0,90-7,30) / RAV-SM806KRT-E 7,10 8, / A + / A 5,88 3,87 0,30-2,88 0,27-3,87 RAV-SP804ATP-E (1,90-8,00) (1,30-10,60) / LIGHT COMMERCIAL Tartozék 818F0036 Opcionális szűrőcsík Digital Inverter & Super Digital Inverter 60x60 4 utas kazettás készülékek Kompakt beltéri egység: illeszkedik minden Euro-Raster álmennyezetbe Készülékmagasság: csak 268 mm Négy légterelő zsalu az optimális légeloszlás érdekében Frisslevegő betáplálás lehetősége külső ventilátorral a beltéri egység névleges légszállításának 15 %-áig Kondenzvíz szivattyúval, szállítási magasság: 850 mm (a készülék alsó szélétől mérve) Automatikus újraindítás áramkimaradás után Teljesítmény (kw) Energiaosztály Hatásfok Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) Készletár / SEER SCOP / 60 x 60 4 utas kazettás készülék RAV-SM564MUT-E / RBC-UM11PG(W)-E 5,00 5, A / A + 5,48 4,16 0,30-1,86 0,30-2,40 RAV-SM564ATP-E (1,50-5,60) (1,50-6,30) / RBC-AMT32E x 60 4 utas kazettás készülék RAV-SM564MUT-E / RBC-UM11PG(W)-E 5,00 5, A + / A + 5,61 4,20 0,21-2,29 0,17-2,37 RAV-SP564ATP-E (1,20-5,60) (0,90-7,40) / RBC-AMT32E Hűtés Fűtés TOSHIBA I 19

19 ÁRLISTA LIGHT COMMERCIAL LIGHT COMMERCIAL Digital Inverter 4 utas kazettás készülék Szép kialakítás kétféle választható mennyezeti panellel (széles vagy közvetlen légáram) AG + ionkapszula a szagok ellen Frisslevegő betáplálás lehetősége külső ventilátorral a beltéri egység névleges légszállításának 20 %-áig Kondenzvíz szivattyúval, szállítási magasság: 850mm (a készülék alsó szélétől mérve) Automatikus újraindítás áramkimaradás után Teljesítmény (kw) Energiaosztály Hatásfok Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) Készletár / SEER SCOP / Digital Inverter kazettás készülék RAV-SM564UTP-E / RBC-U31PGP(W)-E 5,00 5, A ++ / A + 6,14 4,51 0,26-1,86 0,26-2,08 RAV-SM564ATP-E (1,50-5,60) (1,50-6,30) / RBC-AMT32E RAV-SM804UTP-E / RBC-U31PGP(W)-E 6,70 7, A + / A + 5,81 4,05 0,26-2,60 0,26-3,03 RAV-SM804ATP-E (1,50-8,00) (1,50-9,00) / RBC-AMT32E RAV-SM1104UTP-E / RBC-U31PGP(W)-E 10,00 11, A + / A + 5,87 4,28 0,60-4,10 0,60-4,30 RAV-SM1104ATP-E (3,00-11,20) (3,00-13,00) / RBC-AMT32E RAV-SM1404UTP-E / RBC-U31PGP(W)-E 12,00 12, A / A + 5,36 4,19 0,60-4,71 0,60-4,50 RAV-SM1404ATP-E (3,00-13,20) (3,00-16,00) / RBC-AMT32E RAV-SM1604UTP-E / RBC-U31PGP(W)-E 14,00 16, B / B 0,65-5,70 0,65-6,51 RAV-SM1603AT-E (3,00-16,00) (3,00-18,00) / RBC-AMT32E Hűtés Fűtés RBC-U31PGP(W)-E Panel széles légáram RBC-U31PGSP(W)-E Panel közvetlen légáram Panel RBC-U31PGP(W)-E A speciális légterelő garantálja a tökéletes légeloszlást 360 -ban. Ezt csak a TOSHIBA kínálja! Panel RBC-U31PGSP(W)-E A légterelők kialakításának köszönhetően a légáram egyenesen halad. 20 I TOSHIBA

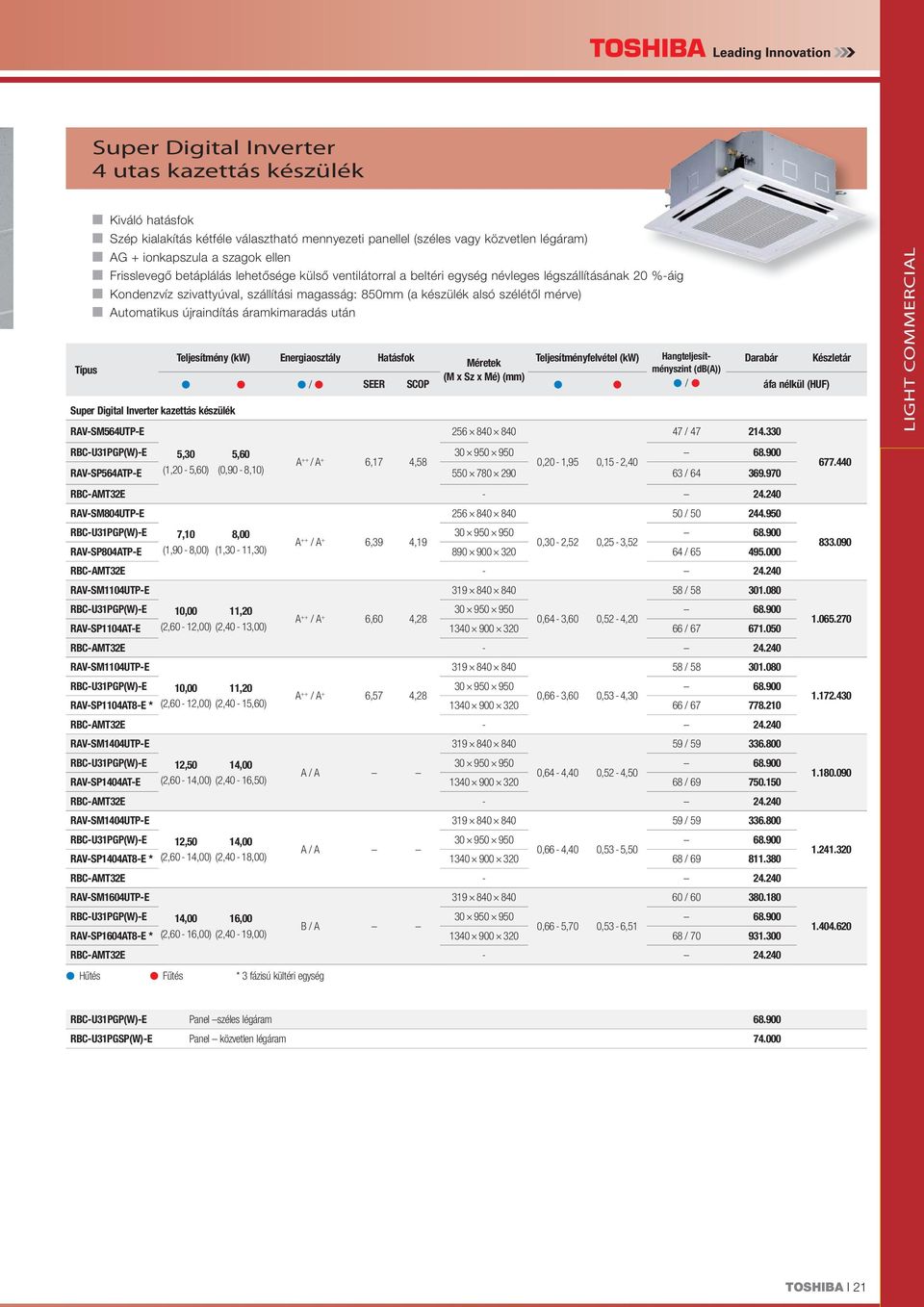

20 Super Digital Inverter 4 utas kazettás készülék Kiváló hatásfok Szép kialakítás kétféle választható mennyezeti panellel (széles vagy közvetlen légáram) AG + ionkapszula a szagok ellen Frisslevegő betáplálás lehetősége külső ventilátorral a beltéri egység névleges légszállításának 20 %-áig Kondenzvíz szivattyúval, szállítási magasság: 850mm (a készülék alsó szélétől mérve) Automatikus újraindítás áramkimaradás után Teljesítmény (kw) Energiaosztály Hatásfok Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) Készletár / SEER SCOP / Super Digital Inverter kazettás készülék RAV-SM564UTP-E / RBC-U31PGP(W)-E 5,30 5, A ++ / A + 6,17 4,58 0,20-1,95 0,15-2,40 RAV-SP564ATP-E (1,20-5,60) (0,90-8,10) / RBC-AMT32E RAV-SM804UTP-E / RBC-U31PGP(W)-E 7,10 8, A ++ / A + 6,39 4,19 0,30-2,52 0,25-3,52 RAV-SP804ATP-E (1,90-8,00) (1,30-11,30) / RBC-AMT32E RAV-SM1104UTP-E / RBC-U31PGP(W)-E 10,00 11, A ++ / A + 6,60 4,28 0,64-3,60 0,52-4,20 RAV-SP1104AT-E (2,60-12,00) (2,40-13,00) / RBC-AMT32E RAV-SM1104UTP-E / RBC-U31PGP(W)-E 10,00 11, A ++ / A + 6,57 4,28 0,66-3,60 0,53-4,30 RAV-SP1104AT8-E * (2,60-12,00) (2,40-15,60) / RBC-AMT32E RAV-SM1404UTP-E / RBC-U31PGP(W)-E 12,50 14, A / A 0,64-4,40 0,52-4,50 RAV-SP1404AT-E (2,60-14,00) (2,40-16,50) / RBC-AMT32E RAV-SM1404UTP-E / RBC-U31PGP(W)-E 12,50 14, A / A 0,66-4,40 0,53-5,50 RAV-SP1404AT8-E * (2,60-14,00) (2,40-18,00) / RBC-AMT32E RAV-SM1604UTP-E / RBC-U31PGP(W)-E 14,00 16, B / A 0,66-5,70 0,53-6,51 RAV-SP1604AT8-E * (2,60-16,00) (2,40-19,00) / RBC-AMT32E Hűtés Fűtés * 3 fázisú kültéri egység LIGHT COMMERCIAL RBC-U31PGP(W)-E Panel széles légáram RBC-U31PGSP(W)-E Panel közvetlen légáram TOSHIBA I 21

21 ÁRLISTA LIGHT COMMERCIAL Digital Inverter & Super Digital Inverter Mennyezeti készülékek LIGHT COMMERCIAL Új, vonzó külső; továbbfejlesztett energiahatékonyság Bővített teljesítmény portfólió (6 LE) Alacsony zajszint Nagy légterelő zsalu - optimális légeloszlás Teljesítmény (kw) Energiaosztály Hatásfok Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) Készletár / SEER SCOP / Digital Inverter mennyezeti készülék RAV-SM567CTP-E / ,00 5,30 RAV-SM564ATP-E A / A + 5,41 4,21 0,29-1,95 0,29-2,40 (1,50-5,60) (1,50-6,30) / RBC-AMT32E RAV-SM807CTP-E / ,90 7,70 RAV-SM804ATP-E A + / A + 5,62 4, ,29-2,76 0,29-3,20 65 / (1,50-7,40) (1,50-9,00) RBC-AMT32E RAV-SM1107CTP-E / ,00 11,20 RAV-SM1104ATP-E A + / A + 5,79 4, ,60-4,10 0,60-4,10 70 / (3,00-11,20) (3,00-12,50) RBC-AMT32E RAV-SM1407CTP-E / ,10 12,80 RAV-SM1404ATP-E D / A ,60-4,71 0,65-4,60 70 / (3,00-13,20) (3,00-16,00) RBC-AMT32E RAV-SM1607CTP-E / ,00 16,00 RAV-SM1603AT-E B / A ,65-6,33 0,65-6,89 68 / (3,00-16,00) (3,00-18,00) RBC-AMT32E Super Digital Inverter mennyezeti készülék RAV-SM567CTP-E / ,00 5,60 RAV-SP564ATP-E A / A + 5,45 4, ,21-2,26 0,17-2,34 63 / (1,20-5,60) (0,90-7,40) RBC-AMT32E RAV-SM807CTP-E / ,10 8,00 RAV-SP804ATP-E A ++ / A + 6,21 4, ,30-2,88 0,27-3,50 64 / (1,90-8,00) (1,30-10,60) RBC-AMT32E RAV-SM1107CTP-E / ,00 11,20 RAV-SP1104AT-E A ++ / A + 6,18 4, ,64-3,70 0,52-4,00 66 / (2,60-12,00) (2,40-13,00) RBC-AMT32E RAV-SM1107CTP-E / ,00 11,20 RAV-SP1104AT8-E * A ++ / A + 6,35 4, ,66-3,81 0,53-4,26 66 / (2,60-12,00) (2,40-16,50) RBC-AMT32E RAV-SM1407CTP-E / ,50 14,00 RAV-SP1404AT-E B / A ,64-4,47 0,52-4,60 68 / (2,60-14,00) (2,40-16,50) RBC-AMT32E RAV-SM1407CTP-E / ,50 14,00 RAV-SP1404AT8-E * A / A ,66-4,85 0,53-5,95 68 / (2,60-14,00) (2,40-18,00) RBC-AMT32E RAV-SM1607CTP-E / ,00 16,00 RAV-SP1604AT8-E * A / A ,66-6,33 0,53-6,96 68 / (2,60-16,00) (2,40-19,00) RBC-AMT32E Hűtés Fűtés * 3 fázisú kültéri egység Tartozék: RAV mennyezeti készülék Megnevezés Kompatibilitás Ár TCB-DP31CE Kondenzvíz szivattyú TCB-KP13CE Sarokelem Model méret TCB-KP23CE Sarokelem Model méret TCB-PCUC1E Opcionális vezérlő készlet I TOSHIBA

22 Digital Inverter & Super Digital Inverter Légcsatornás készülékek Kompakt méretek álmennyezetbe való telepítés érdekében Csak 275 mm magas Külső statikus nyomás 120 Pa-ig Kondenzvíz szivattyúval, szállítási magasság: 850mm (a készülék alsó szélétől mérve) Teljesítmény (kw) Energiaosztály Hatásfok Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) Készletár / SEER SCOP / Digital Inverter légcsatornás RAV SM566BT(P) E / ,00 5,30 RAV-SM564ATP-E B / A 4,80 3, ,31-2,05 0,31-2,47 63 / (1,50-5,60) (1,50-6,30) RBC-AMT32E RAV-SM806BT(P)-E / ,70 7,70 RAV-SM804ATP-E B / A 5,04 3, ,31-2,76 0,31-3,18 65 / (1,50-7,40) (1,50-9,00) RBC-AMT32E RAV-SM1106BT(P)-E / ,00 11,20 RAV-SM1104ATP-E B / A + 5,03 4, ,60-4,50 0,60-4,00 70 / (3,00-11,20) (3,00-12,50) RBC-AMT32E RAV-SM1406BT(P)-E / ,10 12,80 RAV-SM1404ATP-E D / B ,60-4,71 0,60-4,55 70 / (3,00-13,20) (3,00-16,00) RBC-AMT32E RAV-SM1606BT(P)-E / ,00 16,00 RAV-SM1603AT-E D / C ,65-6,50 0,65-6,89 68 / (3,00-16,00) (3,00-18,00) RBC-AMT32E Super Digital Inverter légcsatornás RAV-SM566BT(P)-E / ,00 5,60 RAV-SP564ATP-E B / A + 4,88 4, ,21-2,05 0,17-2,51 63 / (1,20-5,60) (0,90-7,40) RBC-AMT32E RAV-SM806BT(P)-E / ,10 8,00 RAV-SP804ATP-E A + / A + 5,88 4, ,30-2,88 0,27-3,50 64 / (1,90-8,00) (1,30-10,60) RBC-AMT32E RAV-SM1106BT(P)-E / ,00 11,20 RAV-SP1104AT-E A + / A 5,65 3, ,64-3,80 0,52-4,00 66 / (2,60-12,00) (2,40-13,00) RBC-AMT32E RAV-SM1106BT(P)-E / ,00 11,20 RAV-SP1104AT8-E * A + / A 5,65 3, ,66-4,01 0,53-4,42 66 / (2,60-12,00) (2,40-15,60) RBC-AMT32E RAV-SM1406BT(P)-E / ,50 14,00 RAV-SP1404AT-E B / A ,64-4,47 0,52-4,50 68 / (2,60-14,00) (2,40-16,50) RBC-AMT32E RAV-SM1406BT(P)-E / ,50 14,00 RAV-SP1404AT8-E * B / A ,66-4,89 0,53-5,71 68 / (2,60-14,00) (2,40-18,00) RBC-AMT32E RAV-SM1606BT(P)-E / ,00 16,00 RAV-SP1604AT8-E * C / A ,66-6,50 0,53-6,96 68 / (2,60-16,00) (2,40-19,00) RBC-AMT32E Hűtés Fűtés * 3 fázisú kültéri egység LIGHT COMMERCIAL Tartozék légcsatornás készülékek TCB-SF56C6BE Csatlakozó csonk RAV-SM566BT(P)-E típushoz (2 Ø 200 mm) TCB-SF80C6BE Csatlakozó csonk RAV-SM806BT(P)-E típushoz (3 Ø 200 mm) TCB-SF160C6BE Csatlakozó csonk RAV-SM1106/1406/1606BT(P)-E típushoz (4 Ø 200 mm) TOSHIBA I 23

23 ÁRLISTA LIGHT COMMERCIAL Digital Inverter & Super Digital Inverter Ultra lapos légcsatornás készülékek LIGHT COMMERCIAL Készülékmagasság: csak 210 mm Beépíthető minden álmennyezetbe Energiatakarékos üzemmód Kondenzvíz szivattyúval, szállítási magasság: 850 mm (a készülék alsó szélétől mérve) Teljesítmény (kw) Energiaosztály Hatásfok Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) Készletár / SEER SCOP / Digital Inverter ultra lapos légcsatornás készülékek RAV-SM564SDT-E / RAV-SM564ATP-E 5,00 5,30 (1,50-5,60) (1,50-6,30) B / A + 5,06 4, ,32-2,75 0,32-2,40 63 / RBC-AMT32E Super Digital Inverter ultra lapos légcsatornás készülékek RAV-SM564SDT-E / RAV-SP564ATP-E 5,00 5,60 (1,20-5,60) (0,90-7,40) A / A 5,10 3, ,21-2,29 0,17-2,37 63 / RBC-AMT32E Digital Inverter BIG Magas nyomású légcsatornás készülékek Magas nyomású légcsatornás készülék szóló alkalmazáshoz Kombináció Digital Inverter BIG készülékekkel Külső statikus nyomás 196 Pa-ig Teljesítmény (kw) Energiaosztály Hatásfok Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) Készletár / SEER SCOP / Magas nyomású légcsatornás készülék csak Digital Inverter BIG berendezéssel kombinálható RAV-SM2242DT-E RAV-SM2244AT8-E * 20,00 22,40 (9,80-22,40) (9,80-25,00) D / B ,26-9,09 2,57-7,45 74 / / RBC-AMT32E RAV-SM2802DT-E / RAV-SM2804AT8E * 23,00 27,00 (9,80-27,00) (9,80-31,50) D / C ,36-12,76 2,57-11,01 74 / RBC-AMT32E Hűtés Fűtés * 3 fázisú kültéri egység Csatolómodul DX-kaloriferhez Digital Inverter, Super Digital Inverter és Digital Inverter Big berendezésekhez Légkezelő, vagy egyéb légtechnikai rendszer DX-es elpárologtatójához való illesztő modul. Tartalmazza a szükséges hőmérséklet-szenzorokat, valamint illeszthető légkezelő-automatikához Az RBC-AMT32E távirányítót külön kell megrendelni hozzá Szellőztető készülékekre és légfüggönyökre csatlakoztatva alkalmazható RAV-DXC010 Csatolómodul DX-kaloriferhez I TOSHIBA

24 RAV SPLIT MEGOLDÁSOK egy hőmérsékleti zónához Kedvező árú multi megoldások Twin, Triple és Double Twin split kombinációk lehetősége vezetékes távirányítóval Multi alkalmazásokhoz a beltéri egység típusoknak azonosnak kell lenniük (azonos kivitelű és teljesítményű) Teljesítmény (kw) Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) Digital Inverter kültéri egységek - 1 fázisú RAV-SM1104ATP-E 10,00 11, / RAV-SM1404ATP-E 12,10 12, / RAV-SM1603AT-E 14,00 16, / Super Digital Inverter kültéri egységek - 1 fázisú RAV-SP1104AT-E 10,00 11, a beltéri egységgel 66 / RAV-SP1404AT-E 12,50 14, való kombinációtól függően 68 / Super Digital Inverter kültéri egységek - 3 fázisú RAV-SP1104AT8-E 10,00 11, / RAV-SP1404AT8-E 12,50 14, / RAV-SP1604AT8-E 14,00 16, / DI Big kültéri egységek RAV-SM2244AT8-E 20,00 22, ,26-9,09 2,57-7,45 72 / RAV-SM2804AT8-E 23,00 27, ,36-12,76 2,57-11,01 74 / LIGHT COMMERCIAL Kombinációs táblázat Digital Inverter BIG Rendszer (kw) Beltéri egységek (kw) ** Twin Triple Double-Twin 20,00 kw 22,40 kw 11, ,20 kw 8,00 + 8,00 + 8,00 kw 5,60 + 5,60 + 5,60 + 5,60 kw 23,00 kw 27,00 kw 14, ,00 kw 8,00 + 8,00 + 8,00 kw 8,0 0+ 8,00 + 8,00 + 8,00 kw Kombinációs táblázat Digital Inverter, Super Digital Inverter Rendszer Beltéri egységek (kw) ** Twin Triple 10,00 kw 11,20 kw 5,60 + 5,60 kw 12,50 kw 14,00 kw 8,00 + 8,00 kw 14,00 kw 16,00 kw 8,00 + 8,00 kw 5,60 + 5,60 + 5,60 kw Hűtés Fűtés ** A beltéri egység típusoknak azonosnak kell lenniük TOSHIBA I 25

25 ÁRLISTA LIGHT COMMERCIAL Elágazóidomok RAV készülékekhez LIGHT COMMERCIAL Digital Inverter BIG RBC-TWP101E Twin Kit 22,40 és 27,00 kw RBC-TRP100E Triple Kit 22,40 és 27,00 kw RBC-DTWP101E Double Twin Kit 22,40 és 27,00 kw Digital Inverter / Super Digital Inverter RBC-TWP30E2 Twin Kit 11,20 kw RBC-TWP50E2 Twin Kit 14,00 kw RBC-TRP100E Triple Kit 16,00 kw I TOSHIBA

26 DIGITAL INVERTER Légfüggönyök Három standard kivitel, mindegyik 2 változatban eltérő nyomással Egyedi megoldások megkeresésre Kompatibilis a Digital Inverter és a Super Digital Inverter készülékekkel Gyors telepítés Egyszerű hozzáférés karbantartáskor Teljesítmény (kw) Légszállítás Belmagasság Hangnyomásszint (m 3 /h) méterben (db(a)) Code (LE) Fűtőteljesítmény (kw) Szabadon függő készülék RAV-CT100CH-M 3 8, , RAV-CT100CH-L 3 8, , RAV-CT150CH-M 4 11, , RAV-CT150CH-L 4 11, , RAV-CT200CH-M 5 14, , RAV-CT200CH-L 5 14, , RAV-CT250CH-M 6 16, , RAV-CT250CH-L 6 16, , Kazettás készülék RAV-CT100UH-M 3 8, , RAV-CT100UH-L 3 8, , RAV-CT150UH-M 4 11, , RAV-CT150UH-L 4 11, , RAV-CT200UH-M 5 14, , RAV-CT200UH-L 5 14, , RAV-CT250UH-M 6 16, , RAV-CT250UH-L 6 16, , Süllyesztett készülék RAV-CT100BH-M 3 8, , RAV-CT100BH-L 3 8, , RAV-CT150BH-M 4 11, , RAV-CT150BH-L 4 11, , RAV-CT200BH-M 5 14, , RAV-CT200BH-L 5 14, , RAV-CT250BH-M 6 16, , RAV-CT250BH-L 6 16, , LIGHT COMMERCIAL TOSHIBA I 27

27 ÁRLISTA LIGHT COMMERCIAL Légfüggönyökkel kompatibilis kültéri egységek Teljesítmény (kw) Teljesítményfelvétel (kw) Hangteljesítményszint (db(a)) / LIGHT COMMERCIAL RAV-SM804ATP-E 7, ,31-2,76 0,31-3,18 65 / RAV-SM1104ATP-E 11, ,60-4,50 0,60-4,00 70 / RAV-SM1404ATP-E 12, ,60-4,71 0,60-4,55 70 / RAV-SM1603AT-E 16, ,65-6,50 0,65-6,89 68 / RAV-SP804ATP-E 8, ,30-2,88 0,27-3,50 64 / RAV-SP1104AT-E 11, ,64-3,80 0,52-4,00 66 / RAV-SP1104AT8-E* 11, ,66-4,01 0,53-4,42 66 / RAV-SP1404AT-E 14, ,64-4,47 0,52-4,50 68 / RAV-SP1404AT8-E* 14, ,66-4,89 0,53-5,71 68 / RAV-SP1604AT8-E* 16, ,66-6,50 0,53-6,96 68 / Fűtés * 3 fázisú kültéri egység Számítási példa: 8 kw-os süllyesztett modell Digital Inverter kültéri egységgel kombinálva Teljesítmény (kw) Légáram Hangnyomásszint Készletár (m 3 /h) (db(a)) Code (LE) Fűtőteljesítmény (kw) Süllyesztett készülék RAV-CT100BH-M RAV-SM804ATP-E 3 8, / RBC-AMT32E I TOSHIBA

28 TOSHIBA I 29 LIGHT COMMERCIAL

29 ÁRLISTA COMMERCIAL COMMERCIAL 30 I TOSHIBA

30 VRF RENDSZEREK MiNi Super Multi rendszer (MiNi S-MMS) 2 csöves hőszivattyús rendszer nagyon jó hatásfokkal: akár 4,29 3 kompakt kültéri egység kapható 12,1-15,5 kw teljesítmény között Kültéri egységtől függően 6, 8 vagy 9 beltéri egység csatlakoztatható Super Heat Recovery System (S-HRMi) 3 csöves rendszer, amely egyidejű és egymástól független hűtést és fűtést tesz lehetővé Különösen magas energiahatékonyság (EER akár 3,7 / COP akár 4,0) hővisszanyerés által Teljesítménytartomány: 8 42 LE Super Modular Multi System (S-MMSi) 2 csöves rendszer hőszivattyús kivitelben Teljesítménytartomány: 22,4 kw (8 LE) kw (48 LE); Kültéri egységek 8, 10, 12, 14 és 16 LE teljesítményben Akár 48 beltéri egység is csatlakoztatható COMMERCIAL TOSHIBA I 31

31 ÁRLISTA COMMERCIAL Beltéri egység választék Modelltípus LE 0,6 0,8 1,0 1,3 1,7 2,0 2,5 3,0 3,2 4,0 5,0 6,0 8,0 10,0 kw 1,7 2,2 2,8 3,6 4,5 5,6 7,1 8,0 9,0 11,2 14,0 16,0 22,4 28 OLDALFALI KÉSZÜLÉK 4. széria MMK-AP(...)4MH-E 3. széria MMK-AP(...)3H MENNYEZETI KÉSZÜLÉKEK MMC-AP( )HP-E COMMERCIAL KAZETTÁS KÉSZÜLÉKEK 60x60 4 utas kazettás készülékek MMU-AP(...)MH-E 4 utas kazettás készülékek MMU-AP(...)HP-E 2 utas kazettás készülékek MMU-AP(...)WH 1 utas kazettás készülékek MMU-AP(...)YH/SH-E LÉGCSATORNÁS KÉSZÜLÉKEK Lapos légcsatornás készülékek MMD-AP(...)SPH-E Standard légcsatornás készülékek MMD-AP(...)BH(P)-E Magas nyomású légcsatornás készülékek MMD-AP(...)H-E Frisslevegő betáplálásos légcsatornás készülékek MMD-AP(...)HFE PARAPETES KÉSZÜLÉKEK Burkolat nélküli készülék MML-AP(...)BH-E Szekrényes készülék MMF-AP(...)H-E Konzolos készülék MML-AP(...)NH-E 32 I TOSHIBA

32 COMMERCIAL Super Modular Multi System i (S-MMSi) kültéri egységek Kiváló hatásfok részterheléskor 2 csöves rendszer Nagy megbízhatóság Alacsony zajszint Rugalmas tervezhetőség Teljesítmény (kw) Súly (kg) Hangnyomásszint (db(a)) / Ár Kültéri egységek hőszivattyús MMY-MAP0804HT8P-E 22,40 25, / 56 MMY-MAP1004HT8P-E 28,00 31, / 58 MMY-MAP1204HT8P-E 33,50 37, / 62 MMY-MAP1404HT8P-E 40,00 45, / 62 MMY-MAP1604HT8P-E 45,00 50, / 64 Hűtés Fűtés TOSHIBA I 33

33 ÁRLISTA COMMERCIAL SMMSi kültéri egység széria Modell megnevezés Teljesítmény (kw) Kombinált készülékek száma Beltéri egységek max. száma Ár MMY-MAP0804HT8P-E 22,40 25, MMY-MAP1004HT8P-E 28,00 31, MMY-MAP1204HT8P-E 33,50 37, MMY-MAP1404HT8P-E 40,00 45, MMY-MAP1604HT8P-E 45,00 50, MMY-AP1814HT8P-E 50,40 56, MMY-AP2014HT8P-E 56,00 63, MMY-AP2214HT8P-E 61,50 69, MMY-AP2414HT8P-E 68,00 76, COMMERCIAL MMY-AP2614HT8P-E 73,00 81, MMY-AP2814HT8P-E 78,50 88, MMY-AP3014HT8P-E 85,00 95, MMY-AP3214HT8P-E 90,00 100, MMY-AP3414HT8P-E 96,00 108, MMY-AP3614HT8P-E 101,00 113, MMY-AP3814HT8P-E 106,50 119, MMY-AP4014HT8P-E 112,00 127, MMY-AP4214HT8P-E 118,00 132, MMY-AP4414HT8P-E 123,50 138, MMY-AP4614HT8P-E 130,00 145, MMY-AP4814HT8P-E 135,00 150, Nagyhatékonyságú modellek MMY-AP1624HT8P-E 45,00 50, MMY-AP2424HT8P-E 68,00 76, MMY-AP2624HT8P-E 73,00 81, MMY-AP2824HT8P-E 78,50 88, MMY-AP3024HT8P-E 85,00 95, MMY-AP3224HT8P-E 90,00 100, MMY-AP3424HT8P-E 96,00 108, MMY-AP3624HT8P-E 101,00 113, MMY-AP3824HT8P-E 106,50 119, MMY-AP4024HT8P-E 112,00 127, MMY-AP4224HT8P-E 118,00 132, MMY-AP4424HT8P-E 123,50 138, MMY-AP4624HT8P-E 130,00 145, MMY-AP4824HT8P-E 135,00 150, Hűtés Fűtés 34 I TOSHIBA
