Árlista Légkondícionálók. Keeping temperatures stable.

Átírás

1 Árlista 2012 Légkondícionálók Keeping temperatures stable. Az árlista érvényes: április 1-től visszavonásig! Az árlista nettó listaárakat tartalmaz! 300Ft/ árfolyam túllépése esetén az árváltoztatás jogát fenntartjuk!

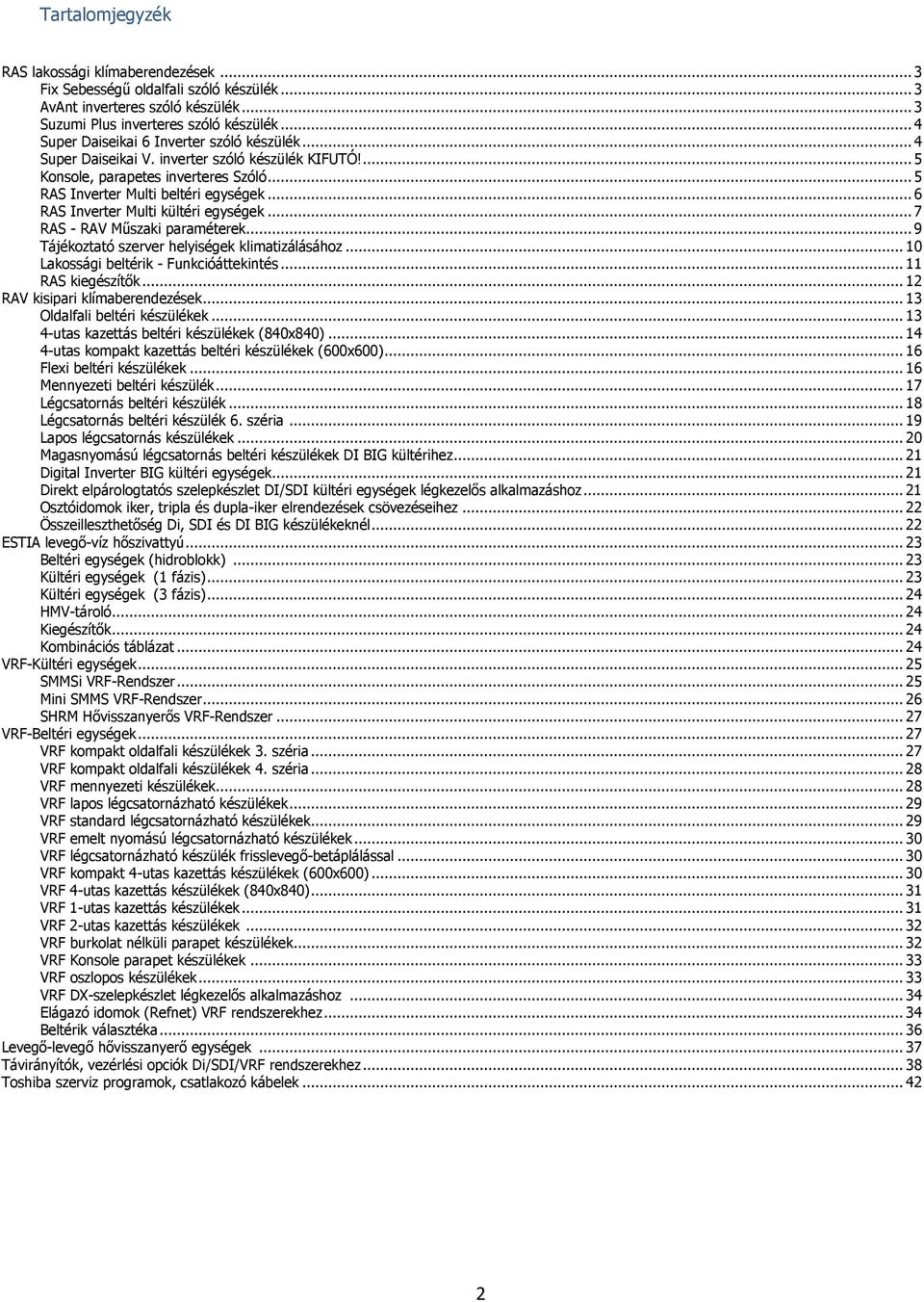

2 Tartalomjegyzék RAS lakossági klímaberendezések... 3 Fix Sebességű oldalfali szóló készülék... 3 AvAnt inverteres szóló készülék... 3 Suzumi Plus inverteres szóló készülék... 4 Super Daiseikai 6 Inverter szóló készülék... 4 Super Daiseikai V. inverter szóló készülék KIFUTÓ!... 5 Konsole, parapetes inverteres Szóló... 5 RAS Inverter Multi beltéri egységek... 6 RAS Inverter Multi kültéri egységek... 7 RAS - RAV Műszaki paraméterek... 9 Tájékoztató szerver helyiségek klimatizálásához Lakossági beltérik - Funkcióáttekintés RAS kiegészítők RAV kisipari klímaberendezések Oldalfali beltéri készülékek utas kazettás beltéri készülékek (840x840) utas kompakt kazettás beltéri készülékek (600x600) Flexi beltéri készülékek Mennyezeti beltéri készülék Légcsatornás beltéri készülék Légcsatornás beltéri készülék 6. széria Lapos légcsatornás készülékek Magasnyomású légcsatornás beltéri készülékek DI BIG kültérihez Digital Inverter BIG kültéri egységek Direkt elpárologtatós szelepkészlet DI/SDI kültéri egységek légkezelős alkalmazáshoz Osztóidomok iker, tripla és dupla-iker elrendezések csövezéseihez Összeilleszthetőség Di, SDI és DI BIG készülékeknél ESTIA levegő-víz hőszivattyú Beltéri egységek (hidroblokk) Kültéri egységek (1 fázis) Kültéri egységek (3 fázis) HMV-tároló Kiegészítők Kombinációs táblázat VRF-Kültéri egységek SMMSi VRF-Rendszer Mini SMMS VRF-Rendszer SHRM Hővisszanyerős VRF-Rendszer VRF-Beltéri egységek VRF kompakt oldalfali készülékek 3. széria VRF kompakt oldalfali készülékek 4. széria VRF mennyezeti készülékek VRF lapos légcsatornázható készülékek VRF standard légcsatornázható készülékek VRF emelt nyomású légcsatornázható készülékek VRF légcsatornázható készülék frisslevegő-betáplálással VRF kompakt 4-utas kazettás készülékek (600x600) VRF 4-utas kazettás készülékek (840x840) VRF 1-utas kazettás készülékek VRF 2-utas kazettás készülékek VRF burkolat nélküli parapet készülékek VRF Konsole parapet készülékek VRF oszlopos készülékek VRF DX-szelepkészlet légkezelős alkalmazáshoz Elágazó idomok (Refnet) VRF rendszerekhez Beltérik választéka Levegő-levegő hővisszanyerő egységek Távirányítók, vezérlési opciók Di/SDI/VRF rendszerekhez Toshiba szerviz programok, csatlakozó kábelek

3 RAS LAKOSSÁGI KLÍMABERENDEZÉSEK Fix Sebességű oldalfali szóló készülék Új külső Szóló készülék Hőszivattyús modell Nagy porszűrő, IAQ Szűrőrendszer 5 ventilátorsebesség szint + automata üzemmód Egy gombos elmentett egyéni beállítások funkció Öntisztító funkció Alacsony zajszint Teljesítmény Méretek Listaár Ft listaár szett RAS-10SKHP-ES 250/740/ ,7 2,9 RAS-10S2AH-ES 550/780/ RAS-13SKHP-ES2 275/790/ ,7 4,2 RAS-13S2AH-ES2 550/780/ RAS-18SKHP-ES 320/1050/ ,1 5,4 RAS-18S2AH-ES 715/780/ RAS-24SKHP-ES2 320/1050/ ,3 6,8 RAS-24S2AH-ES2 715/780/ AvAnt inverteres szóló készülék Lapos modern panel 10, 13-as modell A energiaosztály Hőszivattyús modell Az elmentett egyéni beállítások egy gombnyomással lehívhatók Teljesítmény Méretek Listaár Ft listaár szett RAS-107SKV-E3 RAS-107SAV-E3 2,5 (1,1-3,0) 3,2 (0,9-4,1) 250/740/ /660/ RAS-137SKV-E3 3,5 4,2 275/790/ RAS-137SAV-E3 (1,1-4,0) (0,9-5,0) 550/780/ RAS-167SKV-E3 4,4 5,2 275/790/ RAS-167SAV-E3 (1,1-5,0) (1,0-6,2) 550/780/

4 Suzumi Plus inverteres szóló készülék Modern külső Nagy teljesítményhatékonyság IAQ Szűrőrendszer Kimagasló energiaosztály Hőszivattyús modell Egy gombos elmentett egyéni beállítások funkció Teljesítmény Méretek Listaár Ft listaár szett RAS-10SKV2-E RAS-10SAV2-E 2,5 (1,1-3,0) 3,2 (0,9-4,8) 275/790/ /780/ RAS-13SKV2-E 3,5 4,2 275/790/ RAS-13SAV2-E (0,8-4,1) (0,9-5,6) 550/780/ RAS-16SKV2-E1 4,5 5,5 275/790/ RAS-16SAV2-E1 (0,8-5,0) (0,9-6,9) 550/780/ RAS-18SKV2-E 5,0 5,8 320/1050/ RAS-18SAV2-E1 (1,1-6,0) (0,8-6,3) 550/780/ RAS-22SKV2-E 6,0 7,0 320/1050/ RAS-22SAV2-E (1,2-6,7) (1,0-7,5) 550/780/ Super Daiseikai 6 inverteres szóló készülék Új külső, thaiföldi gyártmány. Legjobb COP értékek: 5,1 (2,5 kw) Hőszivattyús modell Egyenáram (DC) inverter, PAM és PVM Nagy porszűrő katekinnel + Plazma szűrő levegőionizátorral Optimális levegőelosztás Öntisztító funkció kis mennyiségű ózonnal Új, áttekinthető távirányító Teljesítmény Méretek Listaár Ft listaár szett RAS-10SKVP2-E RAS-10SAVP2-E 2,5 (0,5-3,5) 3,2 (0,5-6,5) 275/790/ /800/ RAS-13SKVP2-E 3,5 4,2 275/790/ RAS-13SAVP2-E (0,6-4,5) (0,5-7,7) 630/800/ RAS-16SKVP2-E 4,5 5,5 275/790/ RAS-16SAVP2-E (0,8-5,0) (0,7-8,0) 630/800/

5 Új kellemes külső Abszolút legjobb COP érték! Hőszivattyús modell Egyenáram (DC) inverter, PAM és PVM Új VMC kompresszor Nagy porszűrő katekinnel, Plazma ionszűrő Optimális levegőelosztás Öntisztító funkció kis mennyiségű ózonnal Japán gyártmány Super Daiseikai 5 Inverter Szóló KIFUTÓ! Teljesítmény Méretek Listaár Ft listaár szett RAS-10PKVP-E* RAS-10PAVP-E* 2,5 (0,3-3,5) 3,0 (0,3-5,8) 295/790/ /780/ RAS-13PKVP-E* 3,5 4,0 295/790/ RAS-13PAVP-E* (0,3-4,5) (0,6-6,1) 550/780/ *Kifutó modell - Érdeklődjön az elérhetőségről! Konsole parapetes inverteres szóló készülék Elegán Design Szóló készülék Hűtő-fűtő modell IAQ szűrőbetét 5 ventilátorsebesség szint + automata üzemmód Öntisztító funkció Teljesítmény Méretek Listaár Ft listaár szett RAS-B10UFV-E RAS-10SAV2-E 2,5 (1,1-3,1) 3,2 (1,0-4,8) 600/700/ /780/ RAS-B13UFV-E 3,5 4,2 600/700/ RAS-13SAV2-E (1,1-4,1) (1,0-5,4) 550/780/ RAS-B18UFV-E 5,0 5,8 600/700/ RAS-18SAV2-E1 (1,0-5,7) (1,1-6,3) 550/780/

6 RAS inverteres Multi beltéri egységek SUZUMI oldalfali beltéri egységek hőszivattyús kivitelben infrás távszabályozóval Teljesítmény Méretek Ft listaár RAS-M10SKV-E 2,5 (1,1-3,2) 3,2 (0,7-5,2) 275/790/ RAS-M13SKV-E 3,5 (1,1-4,4) 4,2 (0,7-6,5) 275/790/ RAS-M16SKV-E 4,5 (1,4-4,9) 5,5 (0,8-6,9) 275/790/ KONSOLE beltéri egységek hőszivattyús kivitelben infrás távszabályozóval Teljesítmény Méretek Ft listaár RAS-B10UFV-E 2,5 (1,1-3,2) 3,2 (0,7-4,8) 600/700/ RAS-B13UFV-E 3,5 (1,1-4,4) 4,2 (0,7-6,5) 600/700/ RAS-B18UFV-E 5,0 (1,4-4,9) 5,5 (0,8-6,9) 600/700/ X600-as, 4 utas kazettás beltéri egységek hőszivattyús kivitelben infrás távszabályozóval Teljesítmény Méretek Ft listaár RAS-M10SMUV-E 2,5 (1,1-3,2) 3,2 (0,7-5,2) 268/575/ RAS-M13SMUV-E 3,5 (1,1-4,4) 4,2 (0,7-6,5) 268/575/ RAS-M16SMUV-E 4,5 (1,4-4,9) 5,5 (0,8-6,9) 268/575/ Mennyzeti panel kazettás készülékhez Méretek Ft Listaár RB-B11MC(W)-E 27/700/

7 Légcsatornás beltéri egységek hőszivattyús kivitelben infrás távszabályozóval Teljesítmény Méretek Ft Listaár RAS-M10GDV-E 2,5 (1,1-3,2) 3,2 (0,7-5,2) 230/750/ RAS-M13GDV-E 3,5 (1,1-4,4) 4,2 (0,7-6,5) 230/750/ RAS-M16GDV-E 4,5 (1,4-4,9) 5,5 (0,8-6,9) 230/750/ RAS inverteres Multi kültéri egységek Hybrid inverteres kültéri egységek hőszivattyús kivitelben Teljesítmény Méretek Ft Listaár RAS-M14GAV-E 4,0 (1,1-4,5) 4,4 (0,5-5,2) 550/780/ RAS-M18UAV-E 5,2 (1,4-6,2) 5,6 (0,9-8,3) 550/780/ RAS-3M26UAV-E 7,5 (4,2-9,0) 9,0 (3,0-11,2) 890/900/ RAS-4M27UAV-E 8,0 (4,2-9,3) 9,0 (3,0-11,7) 890/900/ RAS-5M34UAV-E1 10,0 (3,7-11,0) 12,0 (3,4-14,0) 890/900/

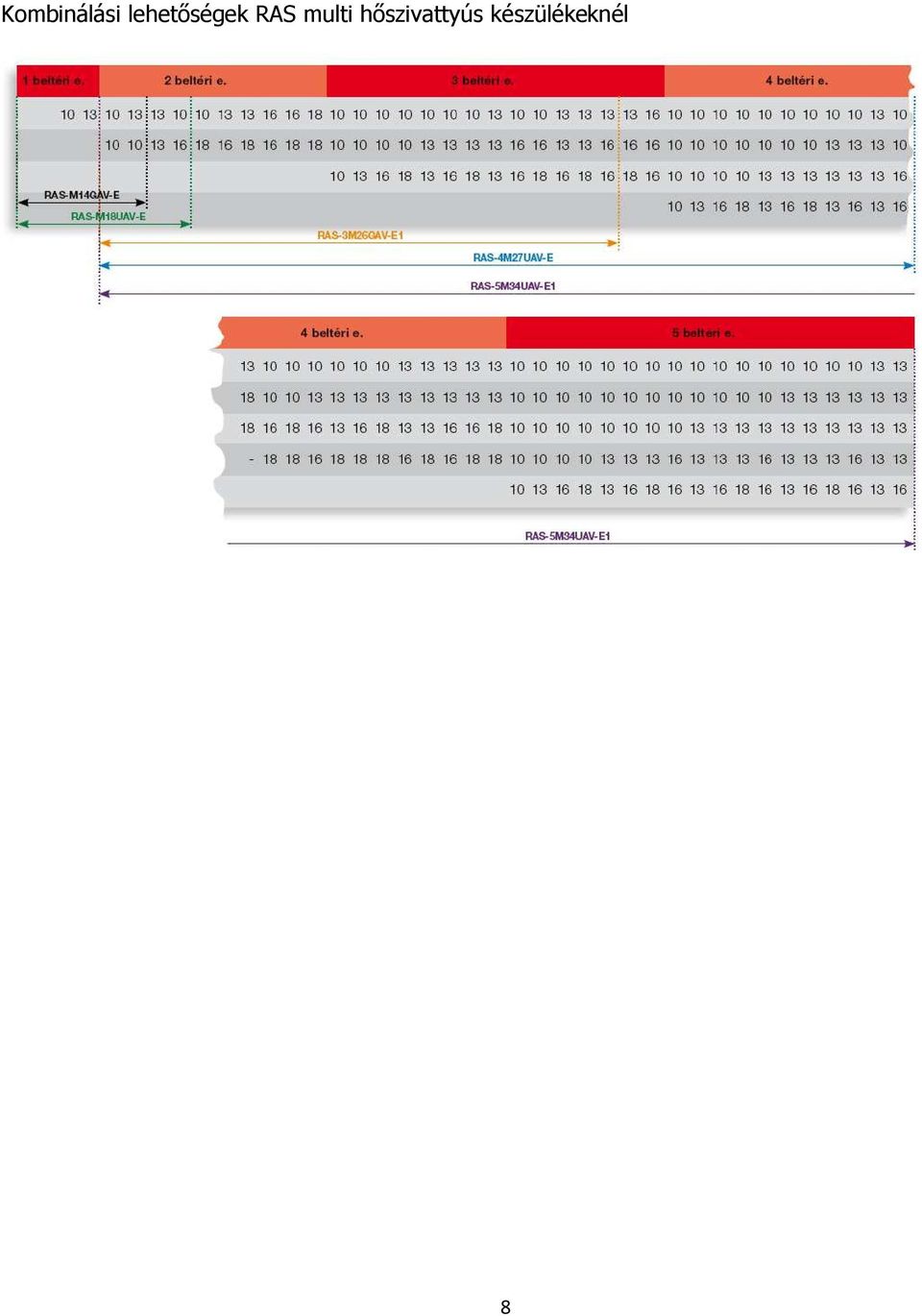

8 Kombinálási lehetőségek RAS multi hőszivattyús készülékeknél 8

9 Ras-Rav műszaki paraméterek Hűtés/ fűtés Teljes Vezetékhossz Szintkül. Gyári töltet R410A Csőátmérő (mm/ ") Szívó oldal Nyomó oldal Töltet súlya Utántöltés [kg] [g/m] Áramellátás Áramot kapja: Biztosíték (V/A) Összekötő kábel kült/belt (mm 2 ) Távirányí tó Infra/ (mm 2 ) RAS Fix sebességű RAS-102SAH-ES 2,7/2, ,5 (3/8) 6,4 (1/4) 0,78 - Beltéri 230/10 5x1,5 IR RAS-13S2AH-ES 3,7/4, ,7 (1/2) 6,4 (1/4) 0,95 - Beltéri 230/10 5x1,5 IR RAS-18S2AH-ES 5,0/5, ,7 (1/2) 6,4 (1/4) 1,53 20 Kültéri 230/16 4x1,5 IR RAS-24S2AH-ES 6,4/6, ,7 (1/2) 6,4 (1/4) 1,62 20 Kültéri 230/20 4x1,5 IR RAS-107SAV-E3 2,5/3, ,5 (3/8) 6,4 (1/4) 0,63 - Kültéri 230/10 4x1,5 IR RAS-137SAV-E3 3,5/4, ,5 (3/8) 6,4 (1/4) 0,80 20 Kültéri 230/10 4x1,5 IR RAS-167SAV-E3 4,4/5, ,7 (1/2) 6,4 (1/4) 0,85 20 Kültéri 230/16 4x1,5 IR RAS-10SAV2-E 2,5/3, ,5 (3/8) 6,4 (1/4) 0,63 20 Kültéri 230/10 4x1,5 IR RAS-13SAV2-E 3,5/4, ,5 (3/8) 6,4 (1/4) 0,80 20 Kültéri 230/10 4x1,5 IR RAS Inverter RAS Multi Inverter Digital Inverter DI BIG Super Dig. Inv. Super Dig. Inv. 3fázis RAS-16SAV2-E1 4,5/5, ,7 (1/2) 6,4 (1/4) 0,85 20 Kültéri 230/16 4x1,5 IR RAS-18SAV2-E1 5,0/5, ,7 (1/2) 6,4 (1/4) 1,40 20 Kültéri 230/16 4x1,5 IR RAS-22SAV2-E 6,0/7, ,7 (1/2) 6,4 (1/4) 1,40 20 Kültéri 230/16 4x1,5 IR RAS-10SAVP-E 2,5/3, ,5 (3/8) 6,4 (1/4) 1,05 20 Kültéri 230/10 4x1,5 IR RAS-13SAVP-E 3,5/4, ,5 (3/8) 6,4 (1/4) 1,05 20 Kültéri 230/10 4x1,5 IR RAS-16SAVP-E 4,5/5, ,7 (1/2) 6,4 (1/4) 1,05 20 Kültéri 230/16 4x1,5 IR RAS-10PAVP-E 2,5/3, ,5 (3/8) 6,4 (1/4) 1,12 20 Kültéri 230/10 4x1,5 IR RAS-13PAVP-E 3,5/4, ,5 (3/8) 6,4 (1/4) 1,15 20 Kültéri 230/10 4x1,5 IR RAS-16PAVP-E 4,5/5, ,7 (1/2) 6,4 (1/4) 1,15 20 Kültéri 230/16 4x1,5 IR RAS-M14GAV-E 4,0/4,4 RAS-M18UAV-E 5,2/6,7 RAS-3M26UAV-E1 7,5/9,0 RAS-4M27UAV-E1 8,0/9,0 RAS-5M34UAV-E1 10,0/12,0 20m/beltéri össz:30m 20m/beltéri össz:30m 25m/beltéri össz:70m 25m/beltéri össz:70m 25m/beltéri össz:80m ,5 (3/8) 6,4 (1/4) 0,90 20 Kültéri 230/ ,5 (3/8)* 12,7 (1/2)** 9,5 (3/8)* 12,7 (1/2)** 9,5 (3/8)* 12,7 (1/2)** 9,5 (3/8)* 12,7 (1/2)** 6,4 (1/4) 1,20 20 Kültéri 230/10 6,4 (1/4) 2,40 20 Kültéri 230/16 6,4 (1/4) 2,40 20 Kültéri 230/16 6,4 (1/4) 2,99 20 Kültéri 230/20 RAV-SM563AT-E 5,0/5, ,7 (1/2) 6,4 (1/4) 1,00 20 Kültéri 230/10 4x1,5 2x0,75/IR RAV-SM803AT-E 7,1/8, ,9 (5/8) 9,5 (3/8) 1,70 40 Kültéri 230/16 4x1,5 2x0,75/IR RAV-SM1103AT- E1 RAV-SM1403AT- E1 mind 4x1,5 mind 4x1,5 mind 4x1,5 mind 4x1,5 mind 4x1,5 10,0/11, ,9 (5/8) 9,5 (3/8) 2,80 40 Kültéri 230/20 4x1,5 2x0,75/IR 12,5/14, ,9 (5/8) 9,5 (3/8) 2,80 40 Kültéri 230/25 4x1,5 2x0,75/IR RAV-SM1603AT-E 14,0/16, ,9 (5/8) 9,5 (3/8) 3,10 40 Kültéri 230/32 4x1,5 2x0,75/IR RAV-SM2244AT8- E RAV-SM2804AT8- E 20,0/22, ,0/27, ,6 (1 1/8) 28,6 (1 1/8) 12,7 (1/2) 12,7 (1/2) 5,90 40 Kültéri 400/3x20 4x1,5 2x0,75/IR 5,90 40 Kültéri 400/3x25 4x1,5 2x0,75/IR RAV-SP564AT-E 5,0/5, ,7 (1/2) 6,4 (1/4) 1,40 20 Kültéri 230/10 4x1,5 2x0,75/IR RAV-SP804AT-E 7,1/8, ,9 (5/8) 9,5 (3/8) 2,10 40 Kültéri 230/16 4x1,5 2x0,75/IR RAV-SP1104AT-E 10,0/11, ,9 (5/8) 9,5 (3/8) 3,10 40 Kültéri 230/20 4x1,5 2x0,75/IR RAV-SP1404AT-E 12,5/14, ,9 (5/8) 9,5 (3/8) 3,10 40 Kültéri 230/25 4x1,5 2x0,75/IR RAV-1104AT8-E 10,0/11, ,9 (5/8) 9,5 (3/8) 3,10 40 Kültéri 400/3x20 4x1,5 2x0,75/IR RAV-1404AT8-E 12,5/14, ,9 (5/8) 9,5 (3/8) 3,10 40 Kültéri 400/3x20 4x1,5 2x0,75/IR RAV-1604AT8-E 14,0/16, ,9 (5/8) 9,5 (3/8) 3,10 40 Kültéri 400/3x20 4x1,5 2x0,75/IR IR IR IR IR IR 9

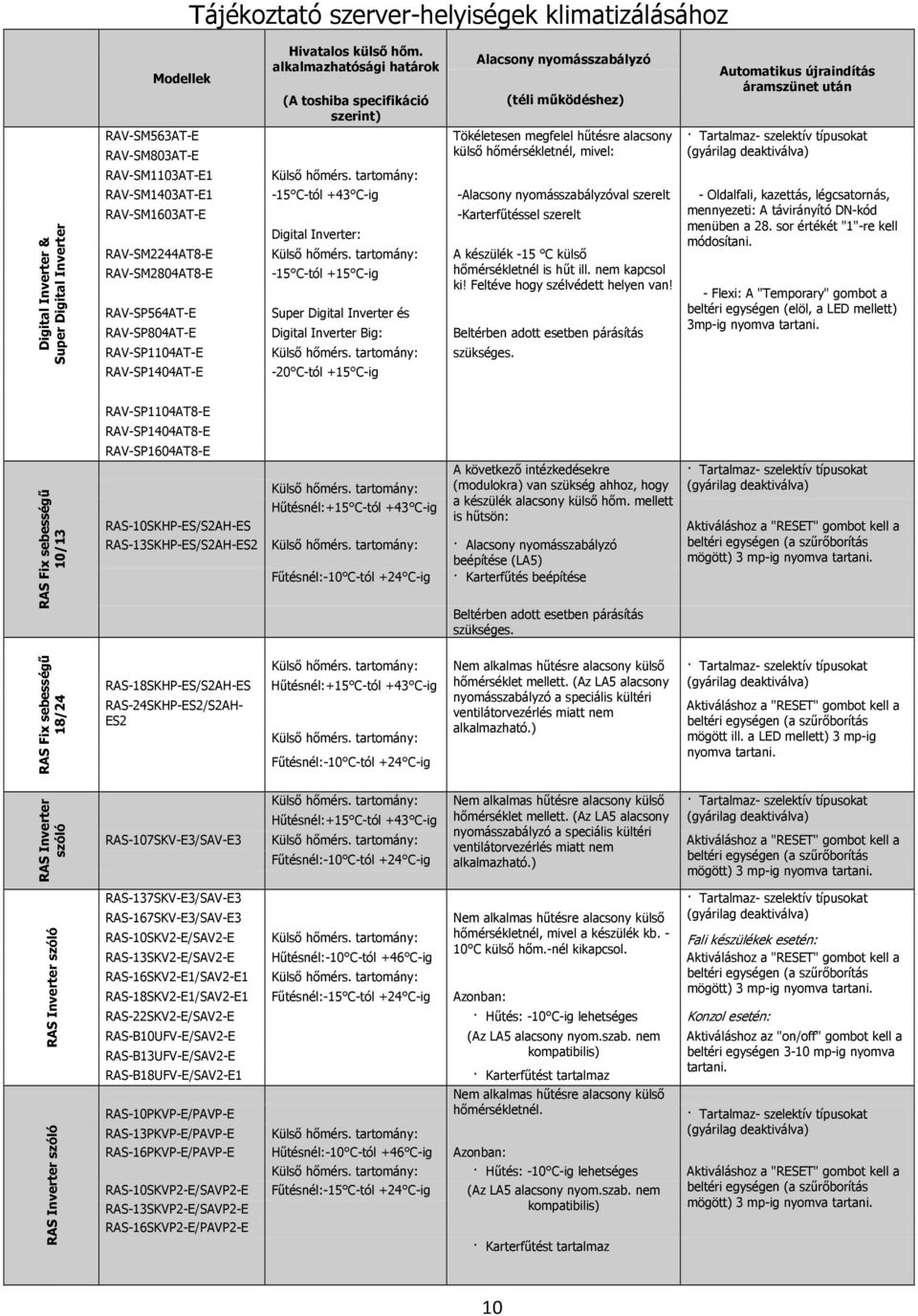

10 Tájékoztató szerver-helyiségek klimatizálásához Digital Inverter & Super Digital Inverter Modellek RAV-SM563AT-E RAV-SM803AT-E RAV-SM1103AT-E1 Hivatalos külső hőm. alkalmazhatósági határok (A toshiba specifikáció szerint) Külső hőmérs. tartomány: Alacsony nyomásszabályzó (téli működéshez) Tökéletesen megfelel hűtésre alacsony külső hőmérsékletnél, mivel: Automatikus újraindítás áramszünet után Tartalmaz- szelektív típusokat (gyárilag deaktiválva) RAV-SM1403AT-E1-15 C-tól +43 C-ig -Alacsony nyomásszabályzóval szerelt - Oldalfali, kazettás, légcsatornás, RAV-SM1603AT-E -Karterfűtéssel szerelt mennyezeti: A távirányító DN-kód menüben a 28. sor értékét "1"-re kell Digital Inverter: módosítani. RAV-SM2244AT8-E Külső hőmérs. tartomány: A készülék -15 C külső RAV-SM2804AT8-E -15 C-tól +15 C-ig hőmérsékletnél is hűt ill. nem kapcsol ki! Feltéve hogy szélvédett helyen van! - Flexi: A "Temporary" gombot a RAV-SP564AT-E Super Digital Inverter és beltéri egységen (elöl, a LED mellett) 3mp-ig nyomva tartani. RAV-SP804AT-E Digital Inverter Big: Beltérben adott esetben párásítás RAV-SP1104AT-E Külső hőmérs. tartomány: szükséges. RAV-SP1404AT-E -20 C-tól +15 C-ig RAS Fix sebességű 10/13 RAV-SP1104AT8-E RAV-SP1404AT8-E RAV-SP1604AT8-E RAS-10SKHP-ES/S2AH-ES Külső hőmérs. tartomány: Hűtésnél:+15 C-tól +43 C-ig RAS-13SKHP-ES/S2AH-ES2 Külső hőmérs. tartomány: Fűtésnél:-10 C-tól +24 C-ig A következő intézkedésekre (modulokra) van szükség ahhoz, hogy a készülék alacsony külső hőm. mellett is hűtsön: Alacsony nyomásszabályzó beépítése (LA5) Karterfűtés beépítése Beltérben adott esetben párásítás szükséges. Tartalmaz- szelektív típusokat (gyárilag deaktiválva) Aktiváláshoz a "RESET" gombot kell a beltéri egységen (a szűrőborítás mögött) 3 mp-ig nyomva tartani. RAS Fix sebességű 18/24 RAS-18SKHP-ES/S2AH-ES RAS-24SKHP-ES2/S2AH- ES2 Külső hőmérs. tartomány: Hűtésnél:+15 C-tól +43 C-ig Külső hőmérs. tartomány: Fűtésnél:-10 C-tól +24 C-ig Nem alkalmas hűtésre alacsony külső hőmérséklet mellett. (Az LA5 alacsony nyomásszabályzó a speciális kültéri ventilátorvezérlés miatt nem alkalmazható.) Tartalmaz- szelektív típusokat (gyárilag deaktiválva) Aktiváláshoz a "RESET" gombot kell a beltéri egységen (a szűrőborítás mögött ill. a LED mellett) 3 mp-ig nyomva tartani. RAS Inverter szóló RAS Inverter szóló RAS Inverter szóló Külső hőmérs. tartomány: Hűtésnél:+15 C-tól +43 C-ig Nem alkalmas hűtésre alacsony külső hőmérséklet mellett. (Az LA5 alacsony nyomásszabályzó a speciális kültéri ventilátorvezérlés miatt nem alkalmazható.) Tartalmaz- szelektív típusokat (gyárilag deaktiválva) RAS-107SKV-E3/SAV-E3 Külső hőmérs. tartomány: Aktiváláshoz a "RESET" gombot kell a Fűtésnél:-10 C-tól +24 C-ig beltéri egységen (a szűrőborítás mögött) 3 mp-ig nyomva tartani. RAS-137SKV-E3/SAV-E3 Tartalmaz- szelektív típusokat RAS-167SKV-E3/SAV-E3 Nem alkalmas hűtésre alacsony külső (gyárilag deaktiválva) RAS-10SKV2-E/SAV2-E Külső hőmérs. tartomány: hőmérsékletnél, mivel a készülék kb. - Fali készülékek esetén: 10 C külső hőm.-nél kikapcsol. RAS-13SKV2-E/SAV2-E Hűtésnél:-10 C-tól +46 C-ig Aktiváláshoz a "RESET" gombot kell a RAS-16SKV2-E1/SAV2-E1 Külső hőmérs. tartomány: beltéri egységen (a szűrőborítás mögött) 3 mp-ig nyomva tartani. RAS-18SKV2-E1/SAV2-E1 Fűtésnél:-15 C-tól +24 C-ig Azonban: RAS-22SKV2-E/SAV2-E Hűtés: -10 C-ig lehetséges Konzol esetén: RAS-B10UFV-E/SAV2-E RAS-B13UFV-E/SAV2-E RAS-B18UFV-E/SAV2-E1 RAS-10PKVP-E/PAVP-E RAS-13PKVP-E/PAVP-E Külső hőmérs. tartomány: RAS-16PKVP-E/PAVP-E Hűtésnél:-10 C-tól +46 C-ig Azonban: (Az LA5 alacsony nyom.szab. nem kompatibilis) Karterfűtést tartalmaz Nem alkalmas hűtésre alacsony külső hőmérsékletnél. Aktiváláshoz az "on/off" gombot kell a beltéri egységen 3-10 mp-ig nyomva tartani. Tartalmaz- szelektív típusokat (gyárilag deaktiválva) Külső hőmérs. tartomány: Hűtés: -10 C-ig lehetséges Aktiváláshoz a "RESET" gombot kell a RAS-10SKVP2-E/SAVP2-E Fűtésnél:-15 C-tól +24 C-ig (Az LA5 alacsony nyom.szab. nem beltéri egységen (a szűrőborítás RAS-13SKVP2-E/SAVP2-E RAS-16SKVP2-E/PAVP2-E kompatibilis) Karterfűtést tartalmaz mögött) 3 mp-ig nyomva tartani. 10

11 RAS Inverter Multi RAS Inverter Multi Külső hőmérs. tartomány: Hűtésnél:+5 C-tól +43 C-ig RAS-M14GAV-E Külső hőmérs. tartomány: Azonban: Nem alkalmas hűtésre alacsony külső hőmérsékletnél, mivel a készülék kb. -5 C külső hőm.-nél kikapcsol. Tartalmaz- szelektív típusokat (gyárilag deaktiválva) RAS-M18UAV-E Fűtésnél:-10 C-tól +24 C-ig Hűtés: -5 C-ig lehetséges Aktiváláshoz: A "Temporary" gombot a (Az LA5 alacsony nyom.szab. nem beltéri egységen (a szűrőborítás kompatibilis) mögött) 3mp-ig nyomva tartani. RAS-3M26UAV-E Külső hőmérs. tartomány: Hűtésnél:+10 C-tól +43 C-ig Karterfűtést tartalmaz Nem alkalmas hűtésre alacsony külső hőmérsékletnél, mivel a készülék kb. -5 C külső hőm.-nél kikapcsol. Tartalmaz- szelektív típusokat (gyárilag deaktiválva) RAS-4M27UAV-E Külső hőmérs. tartomány: Azonban: RAS-5M34UAV-E1 Fűtésnél:-10 C (-15 C)-tól Hűtés: -5 C-ig lehetséges Aktiváláshoz: A "Temporary" gombot a +24 C-ig (Az LA5 alacsony nyom.szab. nem kompatibilis) Karterfűtést tartalmaz beltéri egységen (a szűrőborítás mögött) 3mp-ig nyomva tartani. Lakossági beltérik - Funkcióáttekintés ok Super Daiseikai V. Super Daiseikai 6. Suzumi (Plus) Avant Konzol 600/600 kazettás Légcsa- tornás Fix seb. oldalfali Jellemzők Szóló alkalmazás Multi alkalmazás Porszűrő Porszűrő katekinnel Aktív szén és katekinszűrő IAQ Szűrőrendszer Plazma szűrő Levegőionizátor Öntisztító funkció Infravörös távirányító Opcionális vezetékes távirányító Automata újraindítás Kondenzvízszivattyú opció 24 órás időkapcsoló One Touch Preset (előre beállítás) Hi-power üzemmód ECO üzemmód Légterelő zsalu beállítás fix/lebegtető Hibakijelzés 11

12 RAS kiegészítők Szűrő kiegészítők: Az alábbi típusokhoz illeszthető: Összetevők Euro listaár RB-A602SE RAS-10/13UKV-E, RAS-07/10/13/18/24UKP-ES, RAS-18/24UKHP-ES, RAS-18/24UF(H)P-ES 2x Elektrosztatikus szűrő 8 RB-A607DE Daiseikai (2003/2004 modell) 2 x Zeolith szűrő (kék) 45 RB-A608DE Daiseikai (2003/2004 modell) 1 x Zeolith 3 G szűrő (fekete) 30 RB-A614DE RAS-xx7SKV-E3 2 x aktív szén - katekin szűrő 8 RB-A615DE RAS-xxGK(H)P-ES2, RAS-xxSKV(R)-E, RAS- MxxSK(C)V-E2, RAS-xx GF(H)P-ES2, modellek 2 x Super Oxi Deo szűrő (kék narancs) 14 RB-A616DE RAS-xxGK(H)P-ES2, RAS-xxSKV-E, RAS- MxxSK(C)V-E, RAS-xxGF(H)P-ES2 modellek 2 x Super Sterilizáló szűrő (zöldsárga) 14 RB-A620DE RAS-xxSKHP-ES, RAS-xxGFHP-ES2, RASxxSKV2-E, RAS-xxUFV-E,RAS-MxxSK( C)V-E modellek 2 x IAQ szűrő (zöld-kék) 14 Alacsonynyomás-szabályzó: LA5 Alacsony nyomásszabályzó kit (gyári Toshiba) 270 RAS légcsatornás beltéri egység kiegészítők: Leírás Euro listaár RB-F81E2 Kondenzvízszivattyú (A készlet a következőkből áll: szivattyú, szigetelt cső, csavarok, elvezető cső, tömlő tartó, használati útmutató) 420 RBC-SH-A1LE2 Vezetékes távirányító készlet (készlet relével, távirányítóval, kábelekkel és alaplappal)

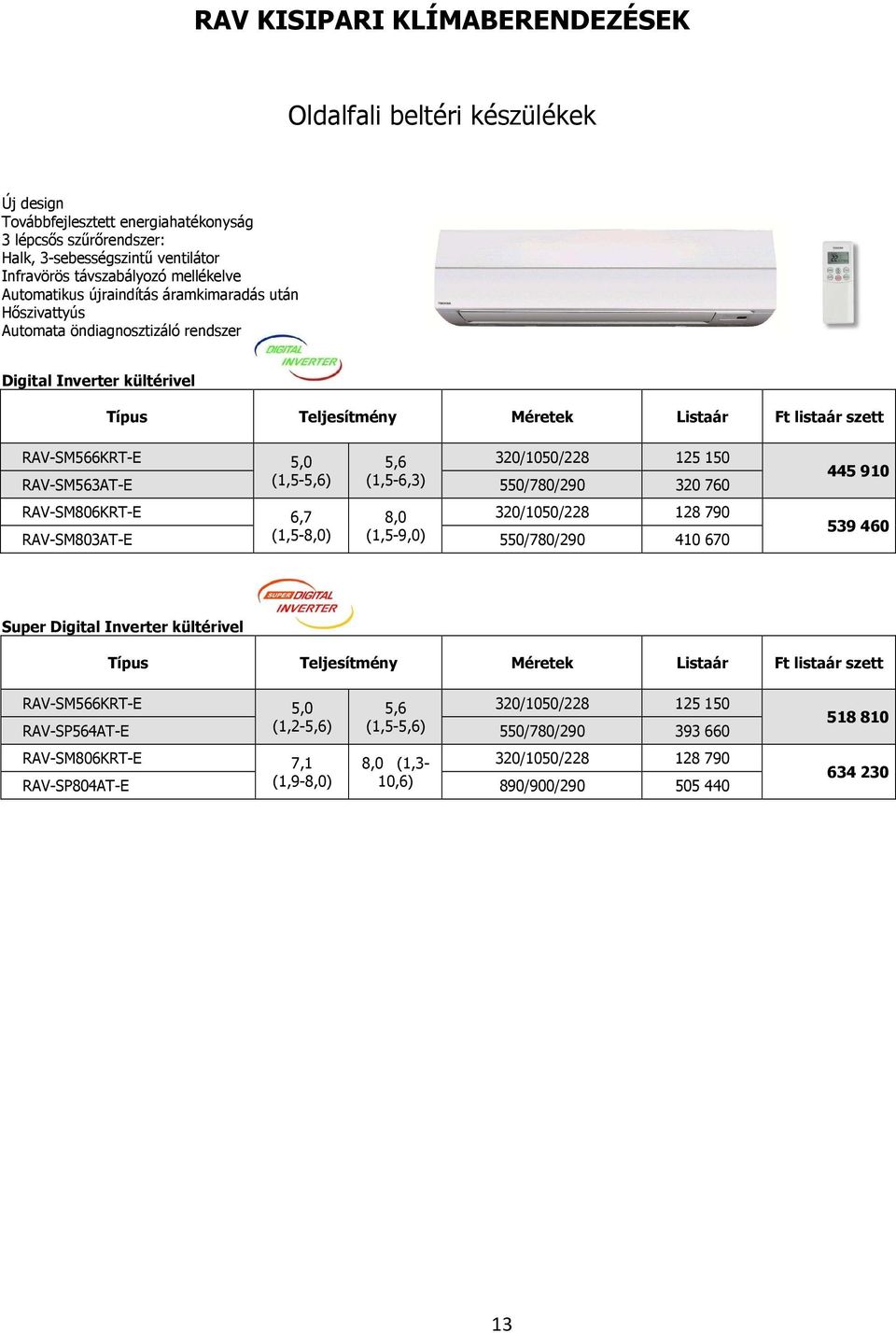

13 RAV KISIPARI KLÍMABERENDEZÉSEK Oldalfali beltéri készülékek Új design Továbbfejlesztett energiahatékonyság 3 lépcsős szűrőrendszer: Halk, 3-sebességszintű ventilátor Infravörös távszabályozó mellékelve Automatikus újraindítás áramkimaradás után Hőszivattyús Automata öndiagnosztizáló rendszer Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM566KRT-E RAV-SM563AT-E 5,0 (1,5-5,6) 5,6 (1,5-6,3) 320/1050/ /780/ RAV-SM806KRT-E 6,7 8,0 320/1050/ RAV-SM803AT-E (1,5-8,0) (1,5-9,0) 550/780/ Super Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM566KRT-E RAV-SP564AT-E 5,0 (1,2-5,6) 5,6 (1,5-5,6) 320/1050/ /780/ RAV-SM806KRT-E 7,1 8,0 (1,3-320/1050/ RAV-SP804AT-E (1,9-8,0) 10,6) 890/900/

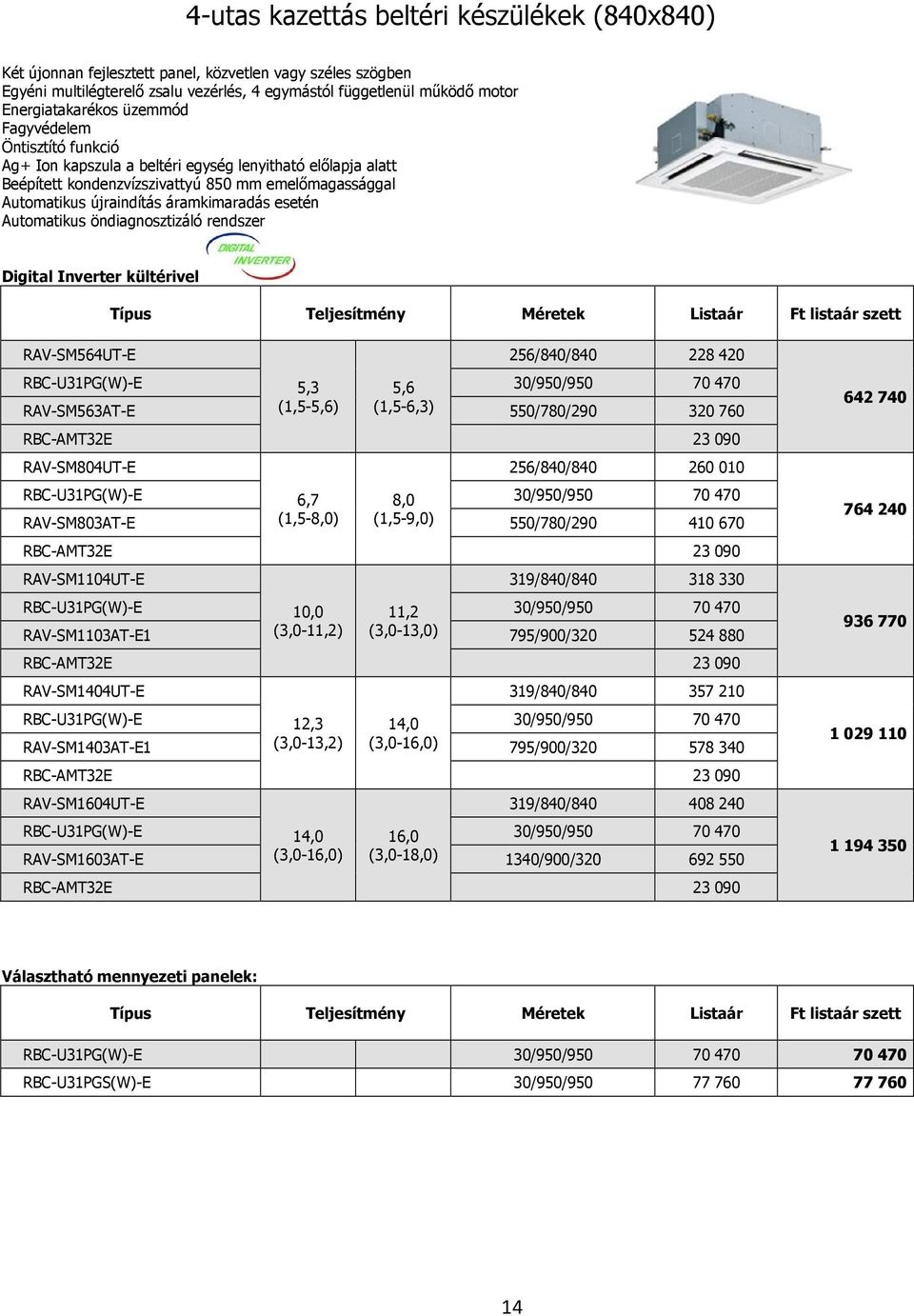

14 4-utas kazettás beltéri készülékek (840x840) Két újonnan fejlesztett panel, közvetlen vagy széles szögben Egyéni multilégterelő zsalu vezérlés, 4 egymástól függetlenül működő motor Energiatakarékos üzemmód Fagyvédelem Öntisztító funkció Ag+ Ion kapszula a beltéri egység lenyitható előlapja alatt Beépített kondenzvízszivattyú 850 mm emelőmagassággal Automatikus újraindítás áramkimaradás esetén Automatikus öndiagnosztizáló rendszer Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM564UT-E RBC-U31PG(W)-E RAV-SM563AT-E 5,3 (1,5-5,6) 5,6 (1,5-6,3) 256/840/840 30/950/ /780/ RAV-SM804UT-E 256/840/ RBC-U31PG(W)-E 6,7 8,0 30/950/ RAV-SM803AT-E (1,5-8,0) (1,5-9,0) 550/780/ RAV-SM1104UT-E 319/840/ RBC-U31PG(W)-E 10,0 11,2 30/950/ RAV-SM1103AT-E1 (3,0-11,2) (3,0-13,0) 795/900/ RAV-SM1404UT-E 319/840/ RBC-U31PG(W)-E 12,3 14,0 30/950/ RAV-SM1403AT-E1 (3,0-13,2) (3,0-16,0) 795/900/ RAV-SM1604UT-E 319/840/ RBC-U31PG(W)-E 14,0 16,0 30/950/ RAV-SM1603AT-E (3,0-16,0) (3,0-18,0) 1340/900/ Választható mennyezeti panelek: Teljesítmény Méretek Listaár Ft listaár szett RBC-U31PG(W)-E 30/950/ RBC-U31PGS(W)-E 30/950/

15 Super Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM564UT-E RBC-U31PG(W)-E RAV-SP564AT-E 5,3 (1,2-5,6) 5,6 (0,9-8,1) 256/840/840 30/950/ /780/ RAV-SM804UT-E 256/840/ RBC-U31PG(W)-E 7,1 8,0 30/950/ RAV-SP804AT-E (1,9-8,0) (1,3-11,3) 890/900/ RAV-SM1104UT-E 319/840/ RBC-U31PG(W)-E 10,0 11,2 30/950/ RAV-SP1104AT-E (2,6-12,0) (2,4-13,0) 1340/900/ RAV-SM1104UT-E 319/840/ RBC-U31PG(W)-E 10,0 11,2 30/950/ RAV-SP1104AT8-E* (2,6-12,0) (2,4-15,6) 1340/900/ RAV-SM1404UT-E 319/840/ RBC-U31PG(W)-E 12,5 14,0 30/950/ RAV-SP1404AT-E (2,6-14,0) (2,4-16,5) 1340/900/ RAV-SM1404UT-E 319/840/ RBC-U31PG(W)-E 12,5 14,0 30/950/ RAV-SP1404AT8-E* (2,6-14,0) (2,4-18,0) 1340/900/ RAV-SM1604UT-E 319/840/ RBC-U31PG(W)-E 14,0 16,0 30/950/ RAV-SP1604AT8-E* (2,6-14,0) (2,4-19,0) 1340/900/ * 3 fázisú kültéri egység Választható mennyezeti panelek: Teljesítmény Méretek Listaár Ft listaár szett RBC-U31PG(W)-E 30/950/ RBC-U31PGS(W)-E 30/950/

16 4-utas kompakt kazettás beltéri készülékek (600x600) Kompakt beltéri egység: illeszkedik minden Euroraster álmennyezetbe A készülék magassága csak 268 mm Négy légterelő zsalu az optimális levegő eloszláshoz Frisslevegő betáplálás lehetősége Kondenzvízszivattyúval felszerelt 850 mm emelési magassággal Automatikus újraindítás áramkimaradás után Automata öndiagnosztizáló rendszer Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM564MUT-E RBC-UM11PG(W)-E RAV-SM563AT-E 5,0 (1,5-5,6) 5,6 (1,5-6,3) 268/575/575 27/700/ /780/ Super Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM564MUT-E RBC-UM11PG(W)-E RAV-SP564AT-E 5,0 (1,2-5,6) 5,6 (0,9-7,4) 268/575/575 27/700/ /780/ Flexi beltéri készülékek Rugalmas elhelyezés (mennyezeti, fali, parapet) A készülék magassága csak 208 mm 3 szintű szűrőrendszer: nagy mosható porszűrő Super-Oxi-Deo szűrőcsík Super-Sterilizáló szűrőcsík 4 légterelő zsalu az optimális levegőeloszlás érdekében Infravörös távirányítóval Automatikus újraindítás áramkimaradás esetén Automatikus öndiagnosztizáló rendszer Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM562XT-E RAV-SM563AT-E 5,0 (1,5-5,6) 5,6 (1,5-6,3) 208/1093/ /780/ RAV-SM802XT-E 6,7 8,0 208/1093/ RAV-SM803AT-E (1,5-7,0) (1,5-9,0) 550/780/ Csak Digital Inverter kültérihez használható! 16

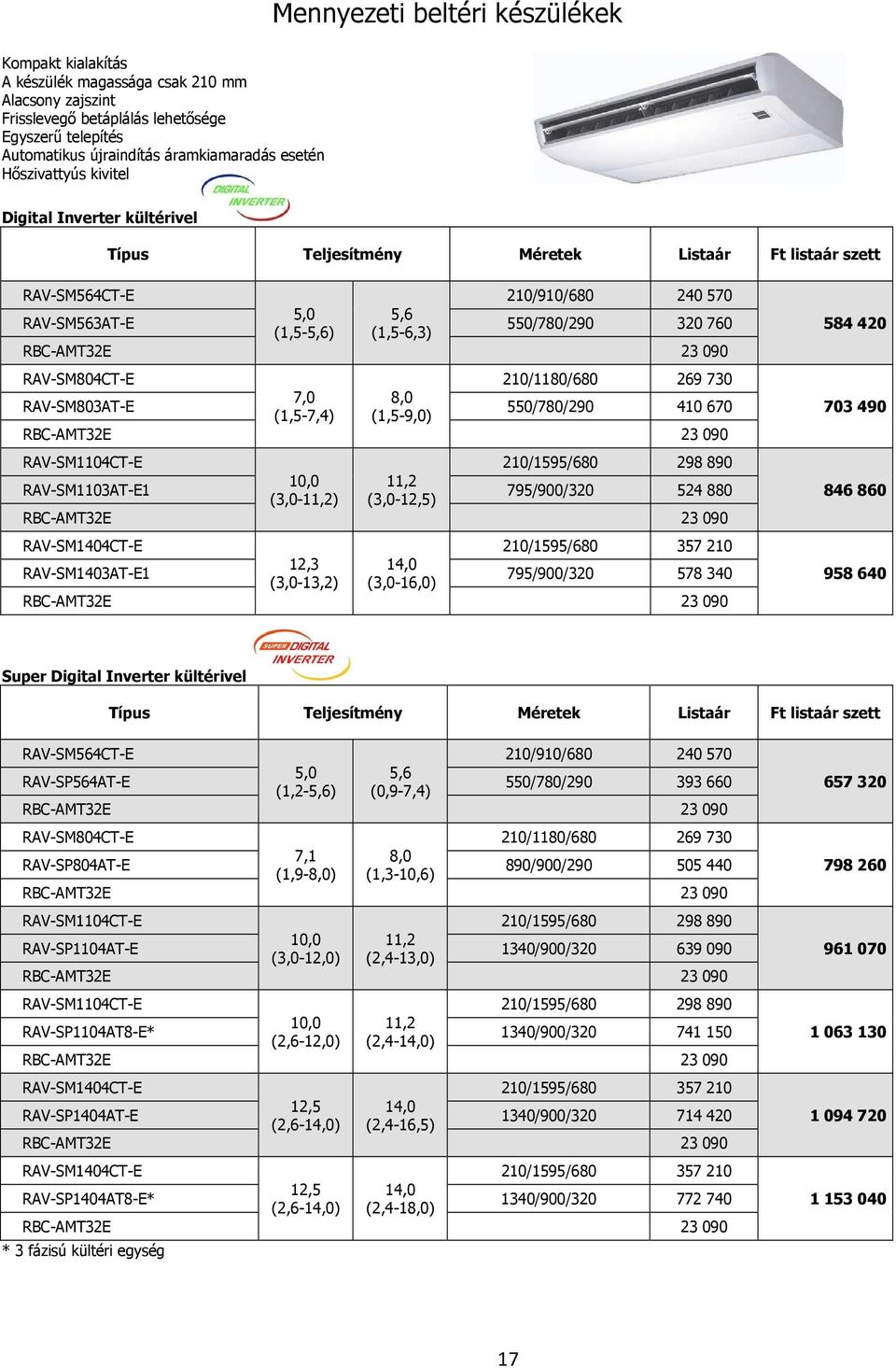

17 Mennyezeti beltéri készülékek Kompakt kialakítás A készülék magassága csak 210 mm Alacsony zajszint Frisslevegő betáplálás lehetősége Egyszerű telepítés Automatikus újraindítás áramkiamaradás esetén Hőszivattyús kivitel Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM564CT-E RAV-SM563AT-E 5,0 5,6 (1,5-5,6) (1,5-6,3) 210/910/ /780/ RAV-SM804CT-E 210/1180/ RAV-SM803AT-E 7,0 8,0 (1,5-7,4) (1,5-9,0) 550/780/ RAV-SM1104CT-E 210/1595/ RAV-SM1103AT-E1 10,0 11,2 (3,0-11,2) (3,0-12,5) 795/900/ RAV-SM1404CT-E 210/1595/ RAV-SM1403AT-E1 12,3 14,0 (3,0-13,2) (3,0-16,0) 795/900/ Super Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM564CT-E RAV-SP564AT-E 5,0 5,6 (1,2-5,6) (0,9-7,4) 210/910/ /780/ RAV-SM804CT-E 210/1180/ RAV-SP804AT-E 7,1 8,0 (1,9-8,0) (1,3-10,6) 890/900/ RAV-SM1104CT-E 210/1595/ RAV-SP1104AT-E 10,0 11,2 (3,0-12,0) (2,4-13,0) 1340/900/ RAV-SM1104CT-E 210/1595/ RAV-SP1104AT8-E* 10,0 11,2 (2,6-12,0) (2,4-14,0) 1340/900/ RAV-SM1404CT-E 210/1595/ RAV-SP1404AT-E 12,5 14,0 (2,6-14,0) (2,4-16,5) 1340/900/ RAV-SM1404CT-E 210/1595/ RAV-SP1404AT8-E* 12,5 14,0 (2,6-14,0) (2,4-18,0) 1340/900/ * 3 fázisú kültéri egység

18 Kiegészítők mennyezeti beltérikhez: Megnevezés Listaár Ft listaár szett TCB-DP22CE2 Kondenzátum szivattyú 600 mm emelőmagassággal, a készülék alsó síkjától mérve TCB-KP12CE2 Könyök csőpár idom (564-es géphez) TCB-KP22CE2 Könyök csőpár idom (804, 1104, 1404 géphez) Légcsatornás beltéri készülékek Porszűrő mellékelve az alulról történő levegőbeszíváshoz 40 Pa statikus nyomás (standard) akár 100 Pa-ra is megemelhető Kombinálható szellőzőberendezéssel Frisslevegő betáplálás lehetősége Beépített kondenzvízszivattyú, szállítási magasság: 290 mm Automatikus újraindítás áramkiamaradás esetén Automatikus öndiagnosztizáló rendszer Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM564BT-E RAV-SM563AT-E 5,0 5,6 (1,5-5,6) (1,5-6,3) 320/700/ /780/ RAV-SM804BT-E 320/1000/ RAV-SM803AT-E 7,1 8,0 (1,5-7,4) (1,5-9,0) 550/780/ RAV-SM1104BT-E 320/1350/ RAV-SM1103AT-E1 10,0 11,2 (3,0-11,2) (3,0-12,5) 795/900/ RAV-SM1404BT-E 320/1350/ RAV-SM1403AT-E1 12,5 14,0 (3,0-13,2) (3,0-16,0) 795/900/ Super Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM564BT-E RAV-SP564AT-E 5,0 5,6 (1,2-5,6) (0,9-7,4) 320/700/ /780/ RAV-SM804BT-E 320/1000/ RAV-SP804AT-E 7,1 8,0 (1,9-8,0) (1,3-10,6) 890/900/ RAV-SM1104BT-E 320/1350/ RAV-SP1104AT-E 10,0 11,2 (3,0-12,0) (3,0-13,0) 1340/900/

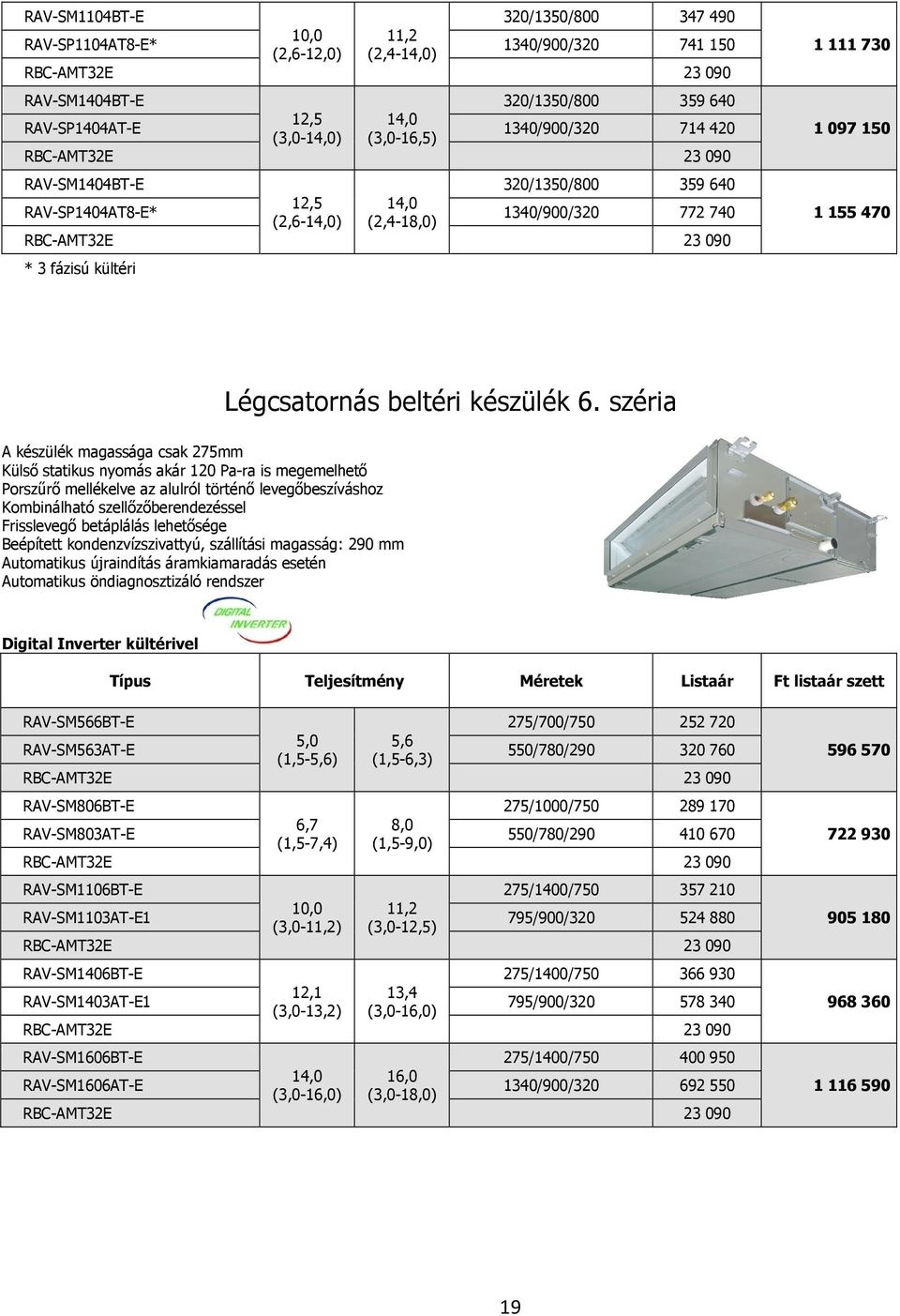

19 RAV-SM1104BT-E RAV-SP1104AT8-E* 10,0 11,2 (2,6-12,0) (2,4-14,0) 320/1350/ /900/ RAV-SM1404BT-E 320/1350/ RAV-SP1404AT-E 12,5 14,0 (3,0-14,0) (3,0-16,5) 1340/900/ RAV-SM1404BT-E 320/1350/ RAV-SP1404AT8-E* 12,5 14,0 (2,6-14,0) (2,4-18,0) 1340/900/ * 3 fázisú kültéri Légcsatornás beltéri készülék 6. széria A készülék magassága csak 275mm Külső statikus nyomás akár 120 Pa-ra is megemelhető Porszűrő mellékelve az alulról történő levegőbeszíváshoz Kombinálható szellőzőberendezéssel Frisslevegő betáplálás lehetősége Beépített kondenzvízszivattyú, szállítási magasság: 290 mm Automatikus újraindítás áramkiamaradás esetén Automatikus öndiagnosztizáló rendszer Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM566BT-E RAV-SM563AT-E 5,0 5,6 (1,5-5,6) (1,5-6,3) 275/700/ /780/ RAV-SM806BT-E 275/1000/ RAV-SM803AT-E 6,7 8,0 (1,5-7,4) (1,5-9,0) 550/780/ RAV-SM1106BT-E 275/1400/ RAV-SM1103AT-E1 10,0 11,2 (3,0-11,2) (3,0-12,5) 795/900/ RAV-SM1406BT-E 275/1400/ RAV-SM1403AT-E1 12,1 13,4 (3,0-13,2) (3,0-16,0) 795/900/ RAV-SM1606BT-E 275/1400/ RAV-SM1606AT-E 14,0 16,0 (3,0-16,0) (3,0-18,0) 1340/900/

20 Super Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM566BT-E RAV-SP564AT-E 5,0 5,6 (1,2-5,6) (0,9-7,4) 275/700/ /780/ RAV-SM806BT-E 275/1000/ RAV-SP804AT-E 7,1 8,0 (1,9-8,0) (1,3-10,6) 890/900/ RAV-SM1106BT-E 275/1400/ RAV-SP1104AT-E 10,0 11,2 (2,6-12,0) (2,77-13,0) 1340/900/ RAV-SM1106BT-E 275/1400/ RAV-SP1104AT8-E* 10,0 11,2 (2,6-12,0) (2,4-14,0) 1340/900/ RAV-SM1406BT-E 275/1400/ RAV-SP1404AT-E 12,5 14,0 (2,6-14,0) (2,4-16,5) 1340/900/ RAV-SM1406BT-E 275/1400/ RAV-SP1404AT8-E* 12,5 14,0 (2,6-14,0) (2,4-18,0) 1340/900/ RAV-SM1606BT-E 275/1400/ RAV-SP1604AT8-E* 14,0 16,0 (2,6-16,0) (2,4-19,0) 1340/900/ * 3 fázisú kültéri Lapos légcsatornás beltéri készülékek Széles alkalmazási terület Alkalmas mindenféle álmennyezetbe való telepítésre 210mm teljes magasság. Frisslevegő bevezetés külső ventilátorral lehetséges Beépített kondenzvízszivattyú, szállítási magasság: 850 mm Porszűrő a készülékhez mellékelve a hátulról történő levegő beszíváshoz Nyomás 44 Pa-ig (4 szint: 5/16/30/44 Pa) Automatikus öndiagnosztizáló rendszer Automatikus újraindítás áramkimaradás esetén Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM564SDT-E 210/845/ RAV-SM563AT-E 5,0 5,6 (1,5-5,6) (1,5-6,3) 550/780/ Super Digital Inverter kültérivel Teljesítmény Méretek Listaár Ft listaár szett RAV-SM564SDT-E 210/845/ RAV-SP564AT-E 5,0 5,6 (1,2-5,6) (0,9-7,4) 550/780/

21 Magasnyomású légcsatornás beltéri készülékek DI BIG kültérihez Magasnyomású légcsatornás monó beltéri készülék Kombinálható a Digital inverter BIG kültérivel 3 fokozatú ventilátormotor Külső statikus nyomás 196 Pa-ig Teljesítmény Méretek Listaár Ft listaár szett RAV-SM2242DT-E RAV-SM2244AT8-E* 20,0 22,4 (9,8-22,4) (9,8-25,0) 470/1380/ /900/ RAV-SM2802DT-E 470/1380/ RAV-SM2804AT8-E* 23,0 27,0 (9,8-27,0) (9,8-31,5) 1540/900/ * 3 fázisú kültéri Digital Inverter BIG kültéri egységek Nagy teljesítményű kültéri egység egy modulban Légkezelő direkt elpárologtatójához is alkalmazható Csövezési távolság akár 70 m Fűtés -20 C-ig Iker, tripla és dupla iker kombinációs lehetőség RAV beltérikkel Teljesítmény Méretek Ft listaár RAV-SM2244AT8-E 20,00 22, /900/ RAV-SM2804AT8-E 23,00 27, /900/ Direkt elpárologatatós szelepkészlet DI/SDI kültéri egységek légkezelőhöz való illesztéséhez A készlet tartalma egy vezérlőegység masszív fémdobozba szerelve a hozzátartozó elpárologtató,- és levegő hőmérséklet szenzorokkal ellátva Külső On-Off vezérlés, hibajel és különböző üzemi jelek kiadása Vezetékes távirányító szükséges! (pl. RBC-AMT32E) Leírás Ft listaár RAV-DXC010 Szelepkészlet Di/SDI kültérikhez

22 Osztóidomok az iker, tripla és dupla-iker elrendezések csövezéseihez Megnevezés Ft listaár RBC-TWP30E2 Ikerrendszer 2 x RAV-SM562 1 x RAV-SM1102AT-E RBC-TWP50E2 Ikerrendszer 2 x RAV-SM802 1 x RAV-SM1402AT-E RBC-TRP100E Tripla rendszer 3 x RAV-SM804 3 x RAV-SM RBC-TWP101E Ikerrendszer 2 x RAV-SM1104, vagy 2 x RAV-SM RBC-DTWP101E Dupla ikerrendszer 4 x RAV-SM804 vagy 4 x RAV-SM Összeilleszthetőség - Digital Inverter BIG készülékeknél Rendszer Beltérik Dupla Hármas W-Dupla 22,4 kw 11,2+11,2 8,0+8,0+8,0 5,6+5,6+5,6+5,6 28,0 kw 14,0+14,0 8,0+8,0+8,0 8,0+8,0+8,0+8,0 Összeilleszthetőség - Digital Inverter és Super Digital Inverter készülékeknél Rendszer Beltérik Dupla Hármas 11,0 kw 5,6+5,6-14,0 kw 8,0+8,0-16,0 kw 8,0+8,0 5,6+5,6+5,6 22

23 ESTIA LEVEGŐ-VÍZ HŐSZIVATTYÚ Beltéri egységek (hidroblokk) A beltéri egység hidroblokkja a fűtési rendszer számára kompletten tartalmazza a szivattyút, tágulási tartályt, biztonsági szelepet, légtelenítőt Akár 55 C-os melegvíz is előállítható 3, 6 és 9kW-os beépített elektromos fűtőelem választható Rengeteg opció beállítható az adott igényekhez illeszkedően Heti programozás a hét minden napjára Kiegészítő moduljaival szinte bármilyen rendszerhez illeszthető. Távollét funkció Kompatibilitás Méretek Ft listaár HWS-803XWHM3-E 925/525/ HWS-803XWHT6-E HWS-803H 925/525/ HWS-803XWHT9-E 925/525/ HWS-1403XWHM3-E 925/525/ HWS-1403XWHT6-E HWS-1103, 1403H-E, HWS-1103, 1403,1603H8E 925/525/ HWS-1403XWHT9-E 925/525/ Kültéri egységek (1 fázis) Technológia a Super Digital Inverter kültérik alapján IPDU invertervezérlés a magas hatásfokért -20 C külső hőmérsékletig működőképes fűtésben 30m csövezési távolság a beltéri egységig Javított COP= 4,77 a 11kW-os modellnél Hűtés funkció fan-coilokhoz Fűtő telj. Hűtő telj. Méretek Ft listaár HWS-803H-E 8,0 6,0 890/900/ HWS-1103H-E 11,2 10,0 1340/900/ HWS-1403HT-E 14,0 11,0 1340/900/ HWS-1402HT-E * 14,0 11,0 1340/900/ * Kifutó modell 23

24 Kültéri egységek (3 fázis) Technológia a Super Digital Inverter kültérik alapján IPDU invertervezérlés a magas hatásfokért -20 C külső hőmérsékletig működőképes fűtésben 30m csövezési távolság a beltéri egységig COP = 4,69 a 11kW-os modellnél Hűtés funkció fan-coilokhoz 3 fázis a kiegyensúlyozott hálózat-terhelésért Fűtő telj. Hűtő telj. Méretek Ft listaár HWS-1103H8-E 11,2 10,0 1340/900/ HWS-1403H8-E 14,0 11,0 1340/900/ HWS-1603H8-E 16 13,0 1340/900/ HMV-tároló Rozsdamentes zománcozott belső bevonat 150, 200 és 300l-es kivitel Beépített elektromos fűtőbetét melyet a hidro-egység vezérel Beépített biztonsági kioldó-termosztát 5cm-es hőszigetelt burkolat Hőmérséklet-szondával ellátva Űrtartalom Méret Ft listaár HWS-1501CSHM3-E 150 L 1090 / HWS-2101CSHM3-E 210 L 1474 / HWS-3001CSHM3-E 300 L 2040 / Kiegészítők Leírás Ft listaár HWS-AMS11E Vezetékes fali távszabályzó TCB-PCIN3E Illesztőmodul fűtés vagy bojlervezérlő kimenettel, működés és hibajelző klimenettel TCB-PCMO3E Illesztőmodul külső szobatermosztáthoz fűtésre, hűtésre Hőmérsékletszonda külső melegvíztárolóhoz Kombinációs táblázat: Kültéri egység 1 fázisú Kültéri egység 3 fázisú HWS- 803H-E HWS- 1103H-E HWS- 1403H-E HWS- 1103H8-E HWS- 1403H8-E HWS- 1603H8-E Hydro beltéri egység HWS-803XWHM3-E HWS-803XWHT6-E HWS-803XWHT9-E HWS-1403XWHM3-E - HWS-1403XWHT6-E - HWS-1403XWHT9-E - A 2. szériás beltérik és kültérik is ugyanígy csatlakoztathatók. 24

25 SMMSi VRF-RENDSZER Hőszivattyús, inverteres kültéri egységek 100% inverter-vezérelt kompresszorok: 8,10,12 LE modellek esetén 2, a 14,16 LE esetén 3 kompresszor Javított COP és EER értékek 14 és 16 LE modul a palettán Új fejlesztésű ventilátor lapát és vezérlés Szerviz-ablak a könnyű hozzáféréshez Precíz olaj-menedzsment Új Refnet-idomok 1 modulos kültéri egységek hűtés fűtés Méretek Max. belt. egys. száma Euro listaár MMY-MAP0804HT8 22,4 25,0 1830/990/ MMY-MAP1004HT8 28,0 31,5 1830/990/ MMY-MAP1204HT8 33,5 37,5 1830/990/ MMY-MAP1404HT8 40,0 45,0 1830/1210/ MMY-MAP1604HT8 45,0 50,0 1830/1210/ Többmodulos kültéri egységek Standard széria hűtés fűtés Modulok száma Max. belt. egys. száma Euro listaár MMY-AP1814HT8 50,4 56,5 2 (10+8 PS) 30 MMY-AP2014HT8 56,0 63,0 2 (10+10 PS) 33 MMY-AP2214HT8 61,5 69,0 2 (12+10 PS) 37 MMY-AP2414HT8 68,0 76,5 2 (12+12 PS) 40 MMY-AP2614HT8 73,0 81,5 2 (16+10 PS) 43 MMY-AP2814HT8 78,5 88,0 2 (16+12 PS) 47 MMY-AP3014HT8 85,0 95,0 2 (16+14 PS) 48 MMY-AP3214HT8 90,0 100,0 2 (16+16 PS) 48 MMY-AP3414HT8 96,0 108,0 3 ( PS) 48 MMY-AP3614HT8 101,0 113,0 3 ( PS) 48 MMY-AP3814HT8 106,5 119,5 3 ( PS) 48 MMY-AP4014HT8 112,0 127,0 3 ( PS) 48 MMY-AP4214HT8 118,0 132,0 3 ( PS) 48 MMY-AP4414HT8 123,5 138,0 3 ( PS) 48 MMY-AP4614HT8 130,0 145,0 3 ( PS) 48 MMY-AP4814HT8 135,0 150,0 3 ( PS) 48 25

26 Többmodulos kültéri egységek Magas COP széria hűtés fűtés Modulok száma Max. belt. egys. száma Euro listaár MMY-AP1624HT8 45,0 50,0 2 (8+8 PS) 27 MMY-AP2424HT8 68,0 76,5 3 (8+8+8 PS) 40 MMY-AP2624HT8 73,0 81,5 3 ( PS) 43 MMY-AP2824HT8 78,5 88,0 3 ( PS) 47 MMY-AP3024HT8 85,0 95,0 3 ( PS) 48 MMY-AP3224HT8 90,0 100,0 4 ( PS) 48 MMY-AP3424HT8 96,0 108,0 4 ( PS) 48 MMY-AP3624HT8 101,0 113,0 4 ( PS) 48 MMY-AP3824HT8 106,5 119,5 4 ( PS) 48 MMY-AP4024HT8 112,0 127,0 4 ( PS) 48 MMY-AP4224HT8 118,0 132,0 4 ( PS) 48 MMY-AP4424HT8 123,5 138,0 4 ( PS) 48 MMY-AP4624HT8 130,0 145,0 4 ( PS) 48 MMY-AP4824HT8 135,0 150,0 4 ( PS) 48 MINI SMMS VRF-RENDSZER Kompakt Inverter-kültéri egységek Alacsony zajszint 230 V, 1 fázisú hálózati csatlakozás EER=4,29, COP=4,69 (MAP0401HT) Terhelhetőség: % PMV szett alacsony "zajigényű" helyiségek számára opcionálisan Oldalfalra szerelhető hűtés fűtés Csatlakoztatható beltéri egységek száma Méretek Euro listaár MCY-MAP0401HT 12,1 12, /900/320 MCY-MAP0501HT 14,0 16, /900/320 MCY-MAP0601HT 15,5 18, /900/320 Opcionális tartozék: PMV-szett Leírás Euro listaár RBM-PMV0361E RBM-PMV0901E Opcionális szelepkészlet a különösen halk üzemeléshez; beltéri egység típusok 007, 009, 012, Opcionális szelepkészlet a különösen halk üzemeléshez; beltéri egység típusok 015, 018, 024, 26

27 SHRM HŐVISSZANYERŐS VRF-RENDSZER 3 csöves hővisszanyerő rendszer Egyidejű fűtés és hűtés lehetséges EER=3,7, COP=4,0 (0802FT8) Az S-HRM rendszer beltéri egységei és vezérlései azonosak az S-MMSi rendszerek beltéri egységeivel és vezérléseivel hűtés fűtés Méretek Euro listaár MMY-MAP0802FT8 22,4 25,0 1800/990/750 MMY-MAP1002FT8 28,0 31,5 1800/990/750 MMY-MAP1202FT8 33,5 37,5 1800/990/750 SHRM Áramlás-szabályzók hűtés-fűtés váltáshoz (FS-Box) Csatlakoztatható beltéri egységek Méretek Euro listaár RBM-Y1122FE /250/160 RBM-Y1802FE /250/160 RBM-Y2802FE /377/200 VRF BELTÉRI EGYSÉGEK VRF kompakt oldalfali készülékek 3. széria Modern kialakítás Kompakt méretek Infravörös távirányító 24 órás időkapcsolóval mellékelve hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MMK-AP0073H 2,2 2,5 320/1050/ /125/158 MMK-AP0093H 2,8 3,2 320/1050/ /133/167 MMK-AP0123H 3,6 4,0 320/1050/ /133/167 MMK-AP0153H 4,5 5,0 320/1050/ /183/233 MMK-AP0183H 5,6 6,3 320/1050/ /183/233 MMK-AP0243H 7,1 8,0 320/1050/ /208/283 27

28 VRF kompakt oldalfali készülékek 4. széria Modern kialakítás Kompakt méretek Infravörös távirányító 24 órás időkapcsolóval mellékelve hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MMK-AP0074MH 2,2 2,5 275/790/ /117/133 MMK-AP0094MH 2,8 3,2 275/790/ /125/142 MMK-AP0124MH 3,6 4,0 275/790/ /125/150 VRF mennyezeti készülékek A készülék magassága kicsi, telepítése egyszerű Hűtőközeg vezeték bevezethető hátul, jobb oldalon vagy felülről A kondenzvíz vezetéket két különböző irányba lehet elvezetni Opcionális infravörös távirányítókészlet ill. kondenzvízszivattyú kapható hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MMC-AP0154H-E 4,5 5,0 210/910/ /167/200 MMC-AP0184H-E 5,6 6,3 210/910/ /183/217 MMC-AP0244H-E 7,1 8,0 210/1180/ /250/308 MMC-AP0274H-E 8,0 9,0 210/1180/ /250/308 MMC-AP0364H-E 11,2 12,5 210/1595/ /383/458 MMC-AP0484H-E 14,0 16,0 210/1595/ /433/500 Tartozékok: TCB-DP22CE2 Leírás Euro listaár Kondenzátumszivattyú 600 mm emelőmagassággal, a készülék alsó síkjától mérve TCB-KP12CE2 Könyökidom MMC-AP0154/0184H TCB-KP22CE2 Könyökidom MMC-AP0244/0481(4)H-E 28

29 VRF lapos légcsatornázható készülékek Csak 230 mm süllyeszthető mélység Kondenzvízszivattyú 850 mm emelési magassággal Levegőbeszívás alulról illetve hátulról választható Szűrő mellékelve a visszaszívott levegőbetápláláshoz hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MMD-AP0074SPH-E 2,2 2,5 210/845/ MMD-AP0094SPH-E 2,8 3,2 210/845/ MMD-AP0124SPH-E 3,6 4,0 210/845/ MMD-AP0154SPH-E 4,5 5,0 210/845/ MMD-AP0184SPH-E 5,6 6,3 210/845/ VRF Standard légcsatornás készülékek Egyszerű telepítés álmennyezetbe Süllyeszthető magasság 320 mm Csatlakozó a frisslevegő betápláláshoz Szűrő mellékelve a visszaszívott levegőbetápláláshoz Kondenzvízszivattyú 550 mm emelési magassággal hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MMD-AP0074BH-E 2,2 2,5 320/550/800 94/117/133 MMD-AP0094BH-E 2,8 3,2 320/550/800 94/117/133 MMD-AP0124BH-E 3,6 4,0 320/550/ /136/158 MMD-AP0154BH-E 4,5 5,0 320/700/ /150/181 MMD-AP0184BH-E 5,6 6,3 320/700/ /183/217 MMD-AP0244BH-E 7,1 8,0 320/1000/ /275/317 MMD-AP0274BH-E 8,0 9,0 320/1000/ /275/317 MMD-AP0304BH-E 9,0 10,0 320/1000/ /300/350 MMD-AP0364BH-E 11,2 12,5 320/1350/ /392/450 MMD-AP0484BH-E 14,0 16,0 320/1350/ /475/550 MMD-AP0564BH-E 16,0 18,0 320/1350/ /475/550 29

30 VRF emelt nyomású légcsatornás készülékek Külső statikus nyomás 196 Pa-ig Szerelőnyílás az egyszerűbb karbantartás érdekében Kondenzvízszivattyú és nagy hatékonyságú szűrő opcióban 3 ventilátorfokozat hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MMD-AP0184H-E 5,6 6,3 380/850/ /250/300 MMD-AP0244H-E 7,1 8,0 380/850/ /367/439 MMD-AP0274H-E 8,0 9,0 380/850/ /367/439 MMD-AP0364H-E 11,2 12,5 380/850/ /444/533 MMD-AP0484H-E 14,0 16,0 380/1200/ /583/700 MMD-AP0724H-E 22,4 25,0 470/1380/ /1000/1200 MMD-AP0964H-E 28,0 31,5 470/1380/ /1167/1400 VRF légcsatornás készülékek frisslevegő betáplálással Előfűtő- és előhűtő funkció Levegő párásítás szabályozása Akár 230Pa statikus nyomásra is Kondenzvízszivattyú és nagy hatékonyságú szűrő opció hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MMD-AP0481HFE * 14,0 16,0 492/892/ MMD-AP0721HFE 22,4 25,0 492/1392/ MMD-AP0961HFE 28,0 31,5 492/1392/ * készlethiány, kérjen információt VRF kompakt 4-utas kazettás készülékek (600x600) Illeszkedik minden Euroraster álmennyezetbe Kondenzvízszivattyú 850 mm emelési magassággal Beépítési mélység 268mm (A mennyezeti panel +27mm) Alacsony zajszint hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MMU-AP0074MH-E 2,2 2,5 268/575/ /128/105 MMU-AP0094MH-E 2,8 3,2 268/575/ /130/105 MMU-AP0124MH-E 3,6 4,0 268/575/ /140/112 MMU-AP0154MH-E 4,5 5,0 268/575/ /153/130 MMU-AP0184MH-E 5,6 6,3 268/575/ /178/145 Mennyezeti panel: Méretek Euro listaár RBC-UM11PG(W)-E 27/700/700 30

31 VRF 4-utas kazettás készülékek (840x840) A panel kialakítása megakadályozza a por felgyülemlését a kimeneteknél Kondenzvízszivattyú 850 mm emelési magassággal Csatlakozó frisslevegő betápláláshoz Opcionális infravörös távirányító készlet (RBC-AX31U(W)), melynek vevőegysége a mennyezeti panel sarkába illeszthető Egyéni lamellabeállítás mind a 4 kifúvási irányba hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MMU-AP0092H 2,8 3,2 256/840/ /203/222 MMU-AP0122H 3,6 4,0 256/840/ /203/222 MMU-AP0152H 4,5 5,0 256/840/ /231/258 MMU-AP0182H 5,6 6,3 256/840/ /256/292 MMU-AP0242H 7,1 8,0 256/840/ /256/333 MMU-AP0272H 8,0 9,0 256/840/ /256/333 MMU-AP0302H 9,0 10,0 256/840/ /308/367 MMU-AP0362H 11,2 12,5 319/840/ /361/467 MMU-AP0482H 14,0 16,0 319/840/ /397/567 MMU-AP0562H 16,0 18,0 319/840/ /422/581 Mennyezeti panel: Méretek Euro listaár RBC-U31PG(W)-E 35/950/950 RBC-U31PGS(W)-E 35/950/950 VRF 1 utas kazettás készülékek Kis teljesítményben is kapható (2,2 kw-tól) Frisslevegő betáplálás Nagyon halk Kondenzvízszivattyúval, emelési magasság 350 mm (YH) ill. 510 mm (SH) hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MMU-AP0074YH-E 2,2 2,5 235/850/ /133/150 MMU-AP0094YH-E 2,8 3,2 235/850/ /133/150 MMU-AP0124YH-E 3,6 4,0 235/850/ /133/150 MMU-AP0154SH-E 4,5 5,0 200/1000/ /192/208 MMU-AP0184SH-E 5,6 6,3 200/1000/ /200/216 MMU-AP0244SH-E 7,1 8,0 200/1000/ /266/316 Mennyezeti panel: Beltéri típusokhoz Méretek Euro listaár RBC-UY136PG MMU-AP0074 / 0094 / 0124YH 18/1050/470 RBC-US21PGE MMU-AP0154 / 0184 / 0244SH 20/1230/800 31

32 VRF 2 utas kazettás készülékek Kis teljesítményben is kapható (2,2 kw-tól) Frisslevegő betáplálás Nagyon halk Kondenzvízszivattyú 510 mm emelési magassággal hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MMU-AP0072WH 2,2 2,5 295/815/ /138/155 MMU-AP0092WH 2,8 3,2 295/815/ /138/155 MMU-AP0122WH 3,6 4,0 295/815/ /138/155 MMU-AP0152WH 4,5 5,0 295/815/ /148/167 MMU-AP0182WH 5,6 6,3 345/1180/ /208/250 MMU-AP0242WH 7,1 8,0 345/1180/ /233/292 MMU-AP0272WH 8,0 9,0 345/1180/ /233/292 MMU-AP0302WH 9,0 10,0 345/1180/ /250/350 MMU-AP0362WH 11,2 12,5 345/1600/ /398/483 MMU-AP0482WH 14,0 16,0 345/1600/ /412/500 MMU-AP0562WH 16,0 18,0 345/1600/ /438/567 Mennyezeti panel: okhoz Méretek Euro listaár RBC-UW283PG(W)-E /1050/680 RBC-UW803PG(W)-E /1415/680 RBC-UW1403PG(W)-E /1835/680 VRF burkolat nélküli parapet készülékek Ideális a kereskedelmi használatú épületekben A készülék elrejthető egy dekorpanel mögé, amely illeszkedik a helyiség belső kialakításához hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MML-AP0074BH-E 2,2 2,5 600/745/220 83/111/128 MML-AP0094BH-E 2,8 3,2 600/745/220 83/111/128 MML-AP0124BH-E 3,6 4,0 600/745/220 83/111/128 MML-AP0154BH-E 4,5 5,0 600/1045/ /167/206 MML-AP0184BH-E 5,6 6,3 600/1045/ /167/206 MML-AP0244BH-E 7,1 8,0 600/1045/ /220/264 32

33 VRF Konsole parapet készülékek Bi-Flow konzol 5 teljesítményméretben kapható Infravörös távirányítóval ellátva Elegáns külső Padlómelegítés gyenge légárammal Nagyon halk Hatékony Pure-Flow szűrőrendszer hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MML-AP0074 NH 2,2 2,5 600/700/220 78/102/142 MML-AP0094 NH 2,8 3,2 600/700/220 78/102/142 MML-AP0124 NH 3,6 4,0 600/700/220 90/113/153 MML-AP0154 NH 4,5 5,0 600/700/ /134/173 MML-AP0184 NH 5,6 6,3 600/700/ /147/202 VRF oszlopos készülékek Vékony, helytakarékos kivitel (4,5-16,0kW) A szoba sarkában is felállítható, automatikus bal-jobb légterelő zsalu vezérlés A függőleges levegőáramlás iránya manuálisan állítható hűtés fűtés Méretek Légszállítás (l/s) Euro listaár MMF-AP0154H-E 4,5 5,0 1750/600/ /217/250 MMF-AP0184H-E 5,6 6,3 1750/600/ /217/250 MMF-AP0244H-E 7,1 8,0 1750/600/ /283/333 MMF-AP0274H-E 8,0 9,0 1750/600/ /283/333 MMF-AP0364H-E 11,2 12,5 1750/600/ /467/533 MMF-AP0484H-E 14,0 16,0 1750/600/ /517/600 MMF-AP0564H-E 16,0 18,0 1750/600/ /517/600 33

34 VRF DX-szelepkészlet légkezelős alkalmazáshoz Összeköttetés a TOSHIBA SMMS/SMMSi kültéri egységekkel Áll egy vezérlőegységből (MM-DXC010) és egy szelep egységből (MM-DXV080/140/280) Távirányítóval ellátva (RBC-AMT-32E) Külső ON/OFF bemenet Hőmérséklet érzékelő a visszatérő légáramban OPCIÓK: Táv hőmérsékletérzékelő: TCB-TC21LE2 frisslevegő betápláláskor javasolt Analóg modul: RBC-FDP3-PE az On/Off, az üzemmód és a hőmérséklet analóg jellel (0-10V) való szabályozásához Leírás Euro listaár MM-DXC010 DX vezérlőegység. MM-DXV080 Szelepkészlet 5,6, 7,1 és 8,0kW-ra. (3LE-ig) MM-DXV140 Szelepkészlet 11 és 14,kW-ra. (4 és 5LE) MM-DXV280 Szelepkészlet 22 és 28kW-ra. (8 és 10LE) Elágazó-idomok (REFNET) VRF-rendszerekhez S-MMSi és MINI-SMMS elágazó idomok (2 csöves rendszer) Y-Refnet idomok: Csatlakoztatott beltéri egység teljesítmény Megnevezés Euro listaár kw LE RBM-BY55E 18 alatt 6,4 alatt RBM-BY105E ,4-14,2 Y elágazó RBM-BY205E ,2-25,2 RBM-BY305E 71 felett 25,2 felett 4/8-irányú elágazó-idomok: Csatlakoztatott beltéri egység teljesítmény Megnevezés Euro listaár kw HP RBM-HY1043E ,4-14,2 4 irányú elágazó RBM-HY2043E ,2-25,2 RBM-HY1083E ,4-14,2 8 irányú elágazó RBM-HY2083E ,2-25,2 34

35 Kültéri-egység összecsövező idomok: Megnevezés Csatlakoztatott beltéri egység teljesítmény Euro listaár RBM-BT14E Y és T-elágazó 24 LE kültéri összteljesítményig RBM-BT24E Y és T-elágazó 26 LE kültéri összteljesítménytől S-HRM elágazó idomok (3 csöves rendszer) Y-Refnet idomok: Csatlakoztatott beltéri egység teljesítmény Megnevezés Euro listaár kw HP RBM-BY55FE 18 alatt 6,4 alatt RBM-BY105FE ,4-14,2 Y elágazó RBM-BY205FE ,2-25,2 RBM-BY305FE 71 felett 25,2 felett 4/8-irányú elágazó-idomok: Csatlakoztatott beltéri egység teljesítmény Megnevezés Euro listaár kw HP RBM-HY1043FE 37 alatt 14,2 alatt 4 irányú elágazó RBM-HY2043FE ,2-25,2 RBM-HY1083FE 37 alatt 14,2 alatt 8 irányú elágazó RBM-HY2083FE ,2-25,2 Kültéri egység összecsövező idomok: Megnevezés Csatlakoztatott beltéri egység teljesítmény Euro listaár RBM-BT13FE Y elágazó 35

36 Beltéri egységek választéka: 7 Mennyezeti készülékek Kompakt oldalfali készülékek 4. széria Kompakt oldalfali készülékek 3. széria Burkolat nélküli parapet készülékek Burkolatos parapet készülékek Szekrényes készülékek Frisslev. betáplálású légcsatornás készülékek Hűtőtelj. (LE) 2.2kW MMK-AP0074H MMK-AP0073H MML-AP0074BH 2.8kW MMK-AP0094H MMK-AP0093H MML-AP0094BH MML-AP0094NH 3.6kW MMK-AP0124H MMK-AP0123H MML-AP0124BH MML-AP0124NH 4.5kW MMC-AP0154H MMK-AP0153H MML-AP0154BH MML-AP0154NH MMF-AP0154H 5.6kW MMC-AP0184H MMK-AP0183H MML-AP0184BH MML-AP0184NH MMF-AP0184H 7.1kW MMC-AP0244H MMK-AP0243H MML-AP0244BH MMF-AP0244H 8.0kW MMC-AP0274H MMF-AP0274H 9.0kW 11.2kW MMC-AP0364H MMF-AP0364H 14.0kW MMC-AP0484H MMF-AP0484H MMD-AP0481HFE* 16.0kW MMF-AP0564H 22.4kW 28.0kW MMD-AP0721HFE MMD-AP0961HFE 4 utas kazettás készülékek (840x840) Kompakt 4 utas kazettás készülékek (600x600) 2 utas kazettás készülékek 1 utas kazettás készülékek Légcsatornás készülékek Magas nyomású légcsatornás készülékek Lapos légcsatornás készülékek Hűtőtelj. (LE) 2.2kW MMU-AP0074MH MMU-AP0072WH MMU-AP0074YH MMD-AP0074BH MMD-AP0074SPH 2.8kW MMU-AP0092H MMU-AP0094MH MMU-AP0092WH MMU-AP0094YH MMD-AP0094BH MMD-AP0094SPH 3.6kW MMU-AP0122H MMU-AP0124MH MMU-AP0122WH MMU-AP0124YH MMD-AP0124BH MMD-AP0124SPH 4.5kW MMU-AP0152H MMU-AP0154MH MMU-AP0152WH MMU-AP0154SH MMD-AP0154BH MMD-AP0154SPH 5.6kW MMU-AP0182H MMU-AP0184MH MMU-AP0182WH MMU-AP0184SH MMD-AP0184BH MMD-AP0184H MMD-AP0184SPH 7.1kW MMU-AP0242H MMU-AP0242WH MMU-AP0244SH MMD-AP0244BH MMD-AP0244H 8.0kW MMU-AP0272H MMU-AP0272WH MMD-AP0274BH MMD-AP0274H 9.0kW MMU-AP0302H MMU-AP0302WH MMD-AP0304BH 11.2kW MMU-AP0362H MMU-AP0362WH MMD-AP0364BH MMD-AP0364H 14.0kW MMU-AP0482H MMU-AP0482WH MMD-AP0484BH MMD-AP0484H 16.0kW MMU-AP0562H MMU-AP0562WH MMD-AP0564BH 22.4kW 28.0kW MMD-AP0724H MMD-AP0964H 36
