2 RESIDENTIAL Kutatás és fejlesztés az emberek iránti szeretetből A teljes termékválasztékon érezhető és látható vállalati filozófiánk: A környezetből a környezetért A TOSHIBA vállalat több mint 65 éve kutat és fejleszt innovatív klímarendszereket. A TOSHIBA számít az inverter technológia feltalálójának és folyamatosan környezetbarát és környezetkímélő klimatizálási megoldások kifejlesztésére törekszik. Minden levegő-levegő hőszivattyúként kialakított klímaberendezés alkalmas magas hatékonyságú hűtésre és fűtésre, tisztítja és párátlanítja a levegőt és a modern technológiáknak és gyártási eljárásoknak köszönhetően kíméli a környezetet. 2 I TOSHIBA

3

4

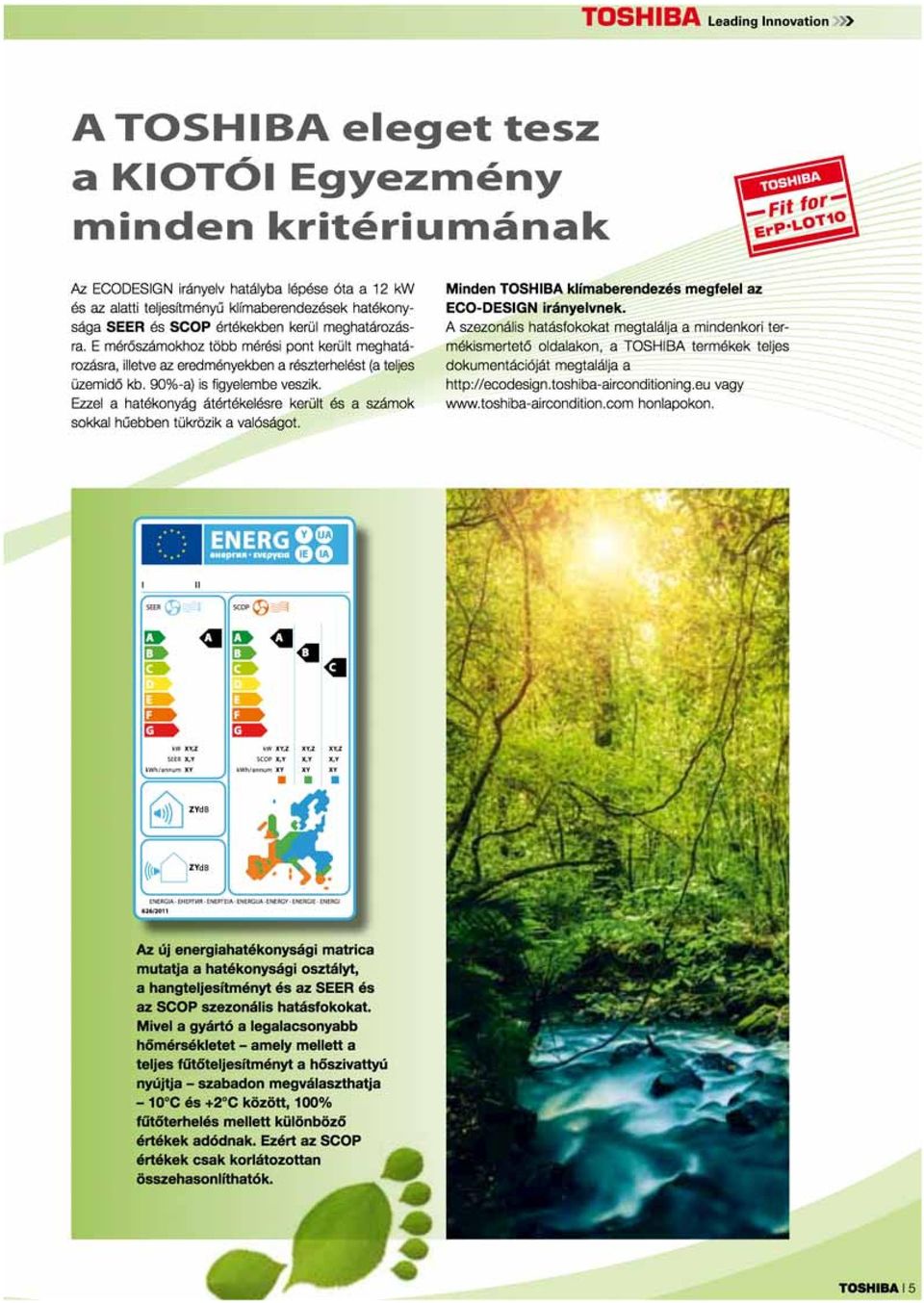

5

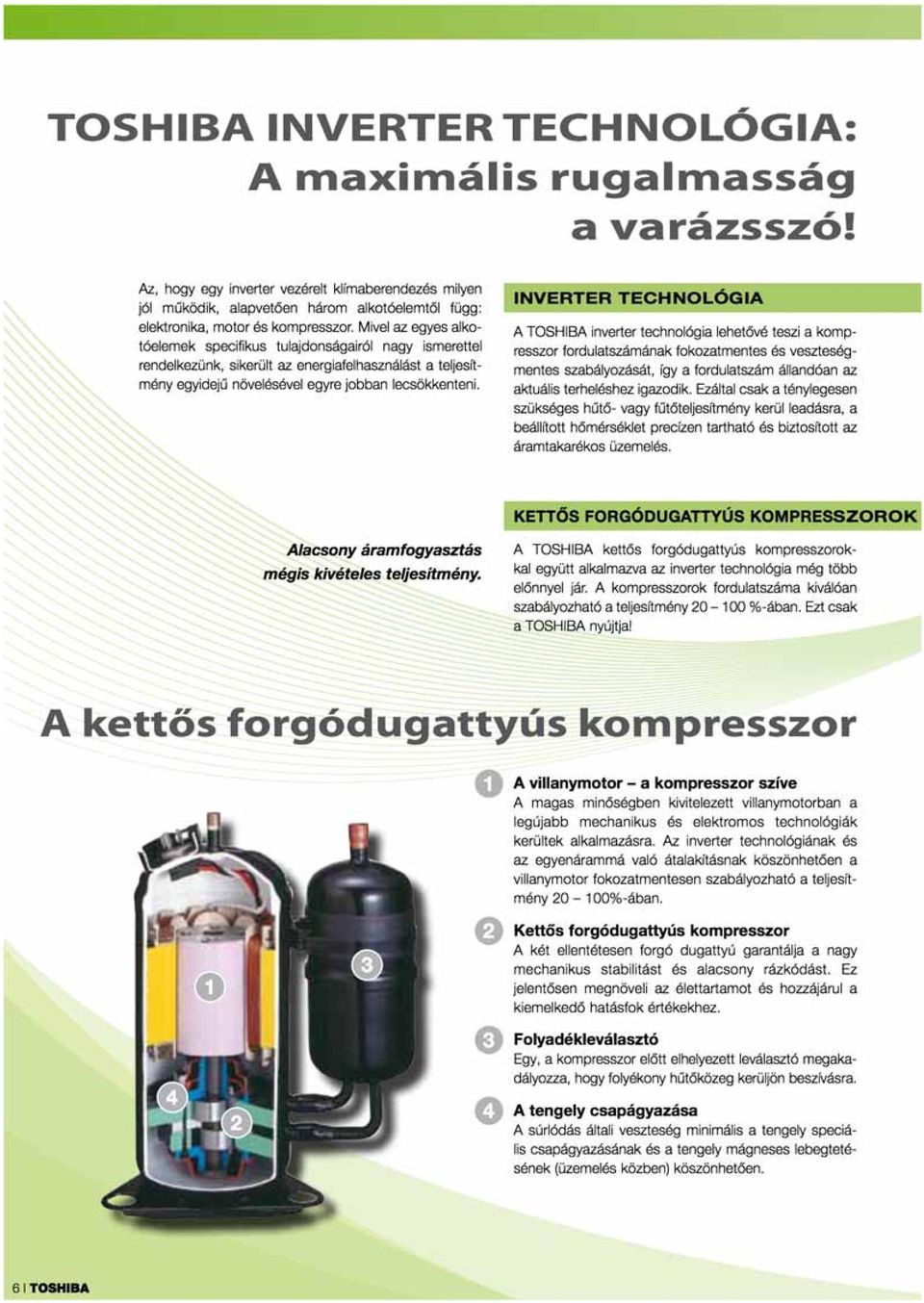

6

7

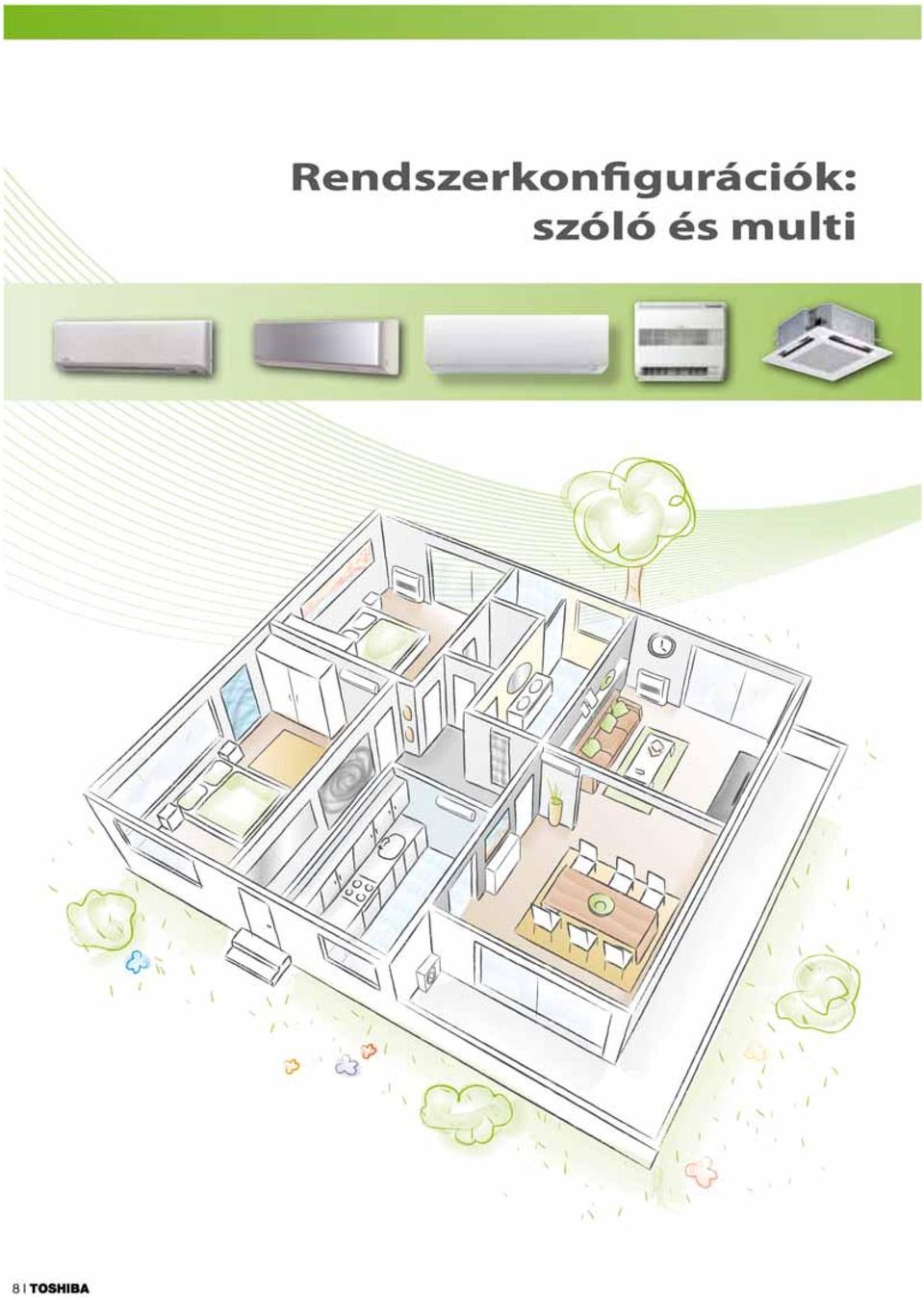

8

9

10

11 AUTO Hűtő, fűtő vagy ventilátor üzemmód közötti automatikus választáshoz COMFORT SLEEP Idő alapú kikapcsolás időzítő (1, 3, 5, 9 óra), amely kisfokú, max. 2 C-os hőmérsékletemelkedést vált ki kényelmi okokból. FLOOR Padlófűtés hatás aktiválása a konzolos készülékeknél; meleg levegő kifúvása a készülék alsó részén gyenge légárammal ONE-TOUCH Teljesen automatikus üzemelés, amely az ügyféligényekhez igazodva került előprogramozásra. PRESET Az előnyben részesített, korábban beprogramozott beállítások aktiválása QUIET A ventilátor sebességének csökkentése nagyon alacsony szintre annak érdekében, hogy a hangnyomást további 3 db(a)-val csökkentsük. TIMER ON Időkapcsoló aktiválása TIMER OFF Az időkapcsoló deaktiválása TIMER SET Az időkapcsoló beállításainak mentése TIMER CLR Az időkapcsoló beállításainak törlése OFF A kikapcsolás időzítő leállítja a készüléket a beállított időtartam eltelte után (0,5 12 óra között). A készülék be/kikapcsolása ECO A szobahőmérséklet, a ventilátor fordulatszám és az üzemmód automatikus szabályozása az energiatakarékos üzemelés érdekében FAN A ventilátor fordulatszámának beállítása (5 fokozat vagy automata) FIX A légterelő zsaluk fix pozícióba állítása HI POWER Különösen erős légáramlás a gyors lehűtéshez MODE Üzemmód beállítás: hűtés, fűtés, párátlanítás, automata SWING Légterelő zsaluk lebegtetése TEMP Hőmérséklet beállítás 8 C Fagyvédelem, amely állandó temperálást biztosít 8 C-on. AIR FLOW Egy előre programozott levegőkifúvási beállítás aktiválása a kijelzőn grafikus megjelenítéssel. WEEKLY ON /OFF TEMP POWER SEL PURE ON DAY TIMER OFF A készülék teljesítményének csökkentése 75 vagy 50%-ra A Plasma szűrő aktiválása PROGRAM P1 - P4 SET CLR Heti időkapcsoló napi 4 szabadon programozható beállítással, illetve heti 7 különböző programmal (be/ kikapcsolás, hőmérséklet, üzemmód valamint ventilátor fordulatszám) TOSHIBA I 11

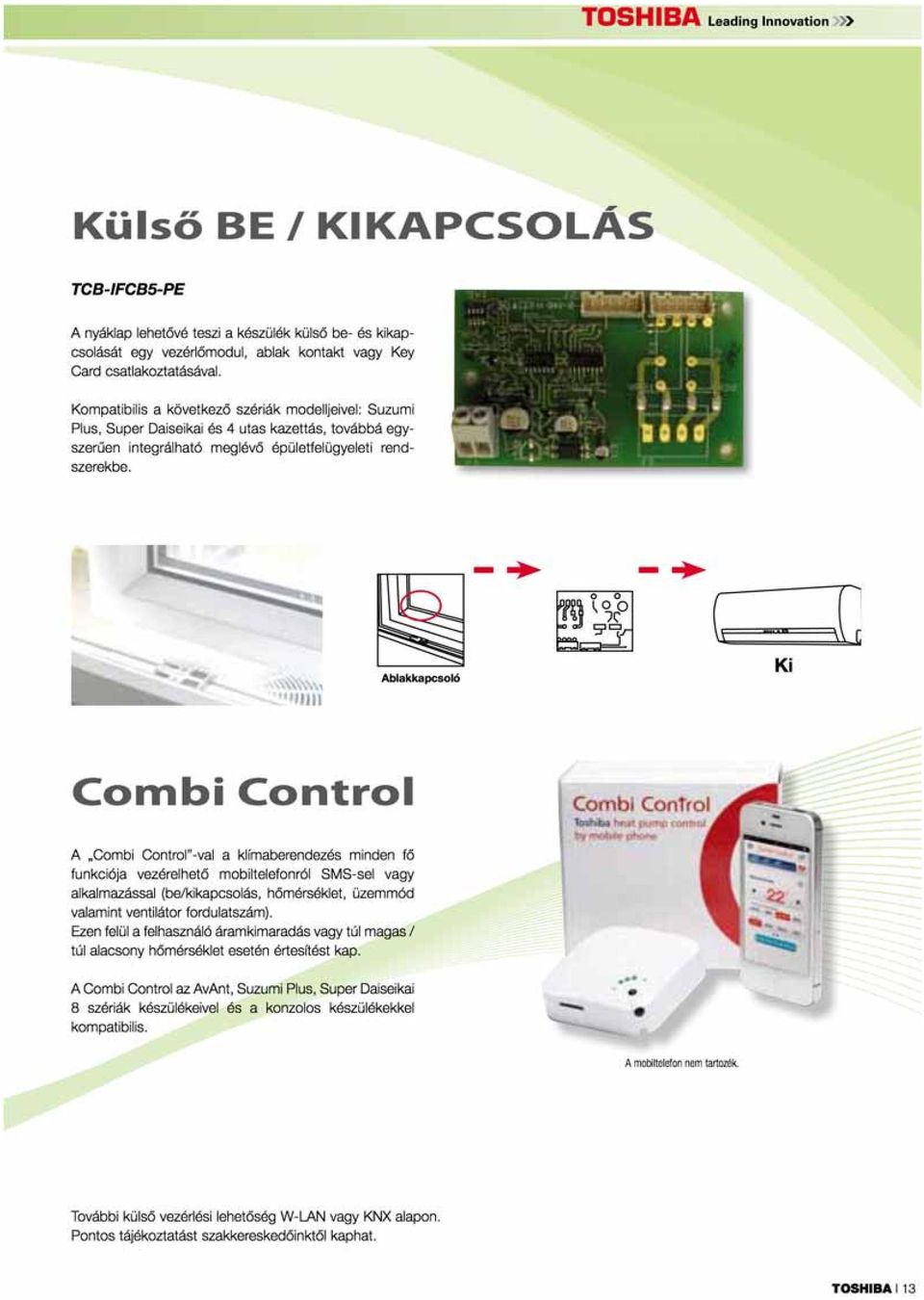

12 RESIDENTIAL Külső vezérlésopciók Az aktuális trendnek megfelelően a TOSHIBA klímaberendezések nemcsak távirányítóval, hanem külsőleg is vezérelhetők. 12 I TOSHIBA

13

14

15

16

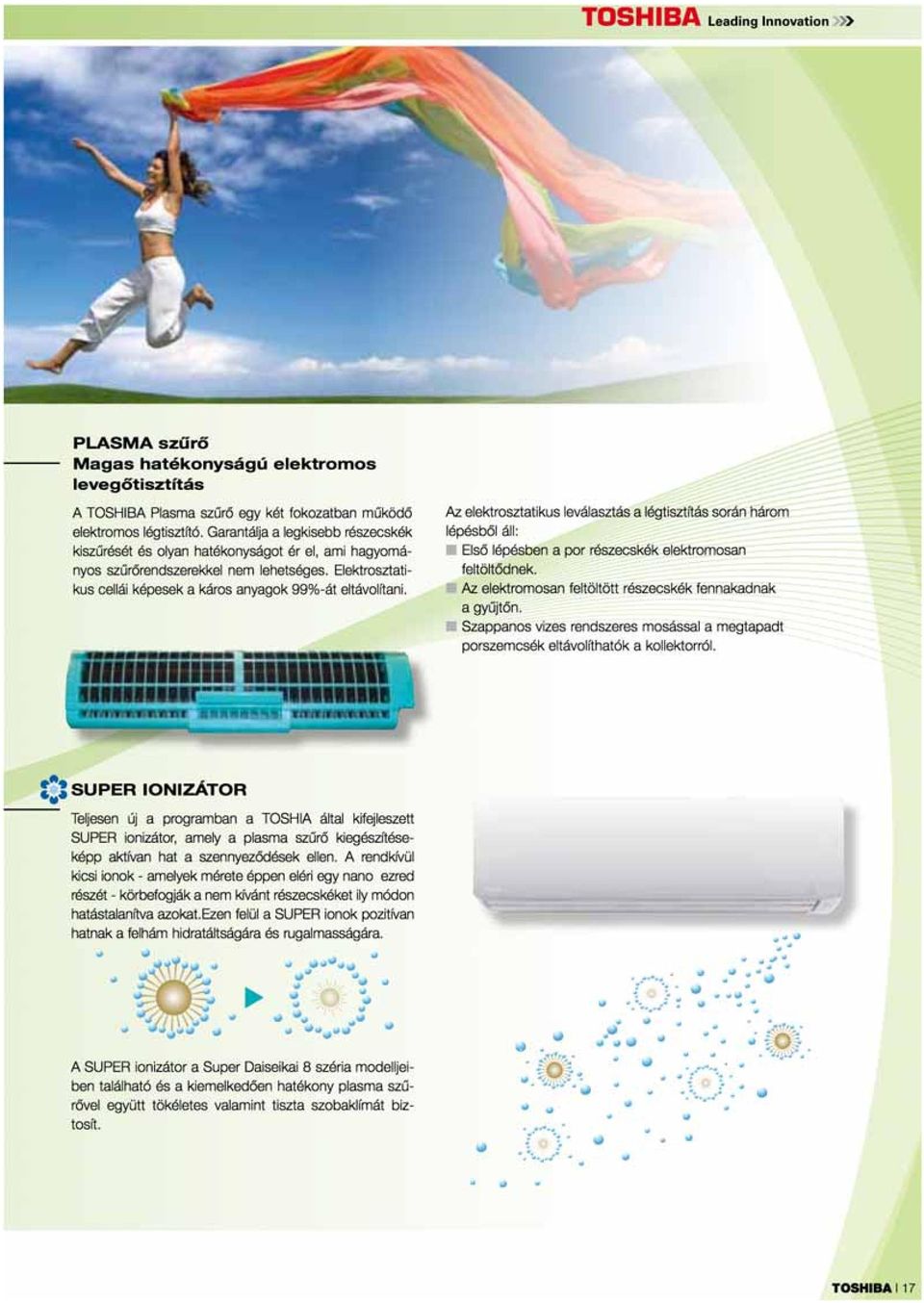

17

18 18 I TOSHIBA RESIDENTIAL

19 TOSHIBA I 19

20

21

22 RESIDENTIAL Műszaki adatok hőszivattyús Beltéri egység Kültéri egység RAS-107SKV-E6 RAS-107SAV-E6 RAS-137SKV-E6 RAS-137SAV-E6 RAS-167SKV-E5 RAS-167SAV-E5 Hűtőteljesítmény kw 2,50 3,15 4,40 Hűtőteljesítmény tartomány (min. - max.) kw 1,20-3,00 1,20-3,60 1,10-5,00 Teljesítményfelvétel kw 0,29-1,05 0,28-1,50 0,26-1,90 Hatásfok EER 3,25 2,86 2,82 Hatásfok SEER 5,10 5,10 5,80 Pdesignc kw 2,50 3,10 4,40 Energiahatékonysági osztály A A A + Alkalmazási határok (külső hőm.) C Fűtőteljesítmény kw 3,20 3,60 5,20 Fűtőtejesítmény tartomány (min. - max.) kw 0,90-3,50 0,95-4,00 1,00-6,20 Teljesítményfelvétel kw 0,21-0,97 0,21-1,18 0,19-1,81 Hatásfok COP 3,81 3,79 3,42 Hatásfok SCOP 3,80 3,80 3,80 Pdesignh kw 2,00 2,50 3,80 Energiahatékonysági osztály A A A Alkalmazási határok (külső hőm.) C Beltéri egység RAS-107SKV-E6 RAS-137SKV-E6 RAS-167SKV-E5 Hangteljesítmény * m 3 /h Hangnyomásszint ** db(a) 40/27 41/28 45/30 Hangteljesítményszint db(a) Hangteljesítmény * m 3 /h Hangnyomásszint ** db(a) 41/28 42/29 45/31 Hangteljesítményszint db(a) Méretek (M Sz Mé) mm Súly kg Kültéri egység RAS-107SAV-E6 RAS-137SAV-E6 RAS-167SAV-E5 Hangteljesítmény m 3 /h Hangnyomásszint db(a) Hangteljesítményszint db(a) Hangteljesítmény m 3 /h Hangnyomásszint db(a) Hangteljesítményszint db(a) Gázvezeték col 3/8 3/8 1/2 Folyadék vezeték col 1/4 1/4 1/4 Kompresszor típus Forgódugattyús kompresszor Forgódugattyús kompresszor Forgódugattyús kompresszor min. vezetékhossz m max. vezetékhossz m max. magasságkülönbség m Áramellátás V/Ph/Hz /1/ /1/ /1/50 Biztosíték A Méretek (M Sz Mé) mm Súly kg * Érték a legmagassabb szellőzési fokozaton ** Érték a legmagasabb és a legalacsonyabb szellőzési fokozaton A SCOP értékek és a fűtési energiaosztály a 2009/125/EC EU Ecodesign irányelv szerinti középső klímazónára vonatkoznak. Ezek az értékek a gyártó által termékspecifikusan meghatározott tervezési paraméterektől függenek (Pdesignh és Tbivalent). Az értékeket és a paramétereket megtalálja honlapunkon: aircondition.com. Hűtés Fűtés 22 I TOSHIBA

23

24 RESIDENTIAL Műszaki adatok hőszivattyús Beltéri egység Kültéri egység RAS-B10N3KV2-E RAS-10N3AV2-E RAS-B13N3KV2-E RAS-13N3AV2-E RAS-B16N3KV2-E RAS-16N3AV2-E RAS-18N3KV2-E RAS-18N3AV2-E RAS-B22N3KV2-E RAS-22N3AV2-E Hűtőteljesítmény kw 2,50 3,50 4,50 5,00 6,00 Hűtőteljesítmény tartomány (min. - max.) kw 1,10-3,00 0,80-4,10 0,80-5,00 1,10-6,00 1,20-6,70 Teljesítményfelvétel kw 0,25-0,82 0,15-1,25 0,15-1,72 0,18-2,00 0,20-2,65 Hatásfok EER 4,18 3,50 3,23 3,52 3,01 Hatásfok SEER 6,70 6,20 6,10 7,00 6,50 Pdesignc kw 2,00 3,50 4,50 5,00 6,00 Energiahatékonysági osztály A ++ A ++ A ++ A ++ A ++ Alkalmazási határok (külső hőm.) C Fűtőteljesítmény kw 3,20 4,20 5,50 5,80 7,00 Fűtőtejesítmény tartomány (min. - max.) kw 0,90-4,80 0,90-5,60 0,90-6,90 0,80-6,30 1,00-7,50 Teljesítményfelvétel kw 0,17-1,40 0,15-1,58 0,15-1,98 0,14-1,70 0,18-2,21 Hatásfok COP 4,27 3,89 3,62 3,72 3,41 Hatásfok SCOP 4,00 3,90 3,90 4,10 4,00 Pdesignh kw 2,80 3,00 3,80 4,10 4,70 Energiahatékonysági osztály A + A A A + A + Alkalmazási határok (külső hőm.) C Beltéri egység RAS-B10N3KV2-E RAS-B13N3KV2-E RAS-B16N3KV2-E RAS-18N3KV2-E RAS-B22N3KV2-E Hangteljesítmény * m 3 /h Hangnyomásszint ** db(a) 38/26 39/26 45/30 44/32 47/35 Hangteljesítményszint db(a) Hangteljesítmény * m 3 /h Hangnyomásszint ** db(a) 39/28 40/28 45/31 44/32 47/35 Hangteljesítményszint db(a) Méretek (M Sz Mé) mm Súly kg Kültéri egység RAS-10N3AV2-E RAS-13N3AV2-E RAS-16N3AV2-E RAS-18N3AV2-E RAS-22N3AV2-E Hangteljesítmény m 3 /h Hangnyomásszint db(a) Hangteljesítményszint db(a) Hangteljesítmény m 3 /h Hangnyomásszint db(a) Hangteljesítményszint db(a) Gázvezeték col 3/8 3/8 1/2 1/2 1/2 Folyadék vezeték col 1/4 1/4 1/4 1/4 1/4 Kompresszor típus Forgódugattyús kompresszor Forgódugattyús kompresszor Kettős fogódugattyús kompresszor Kettős fogódugattyús kompresszor Kettős fogódugattyús kompresszor min. vezetékhossz m max. vezetékhossz m max. magasságkülönbség m Áramellátás V/Ph/Hz /1/ /1/ /1/ /1/ /1/50 Biztosíték A Méretek (M Sz Mé) mm Súly kg * Érték a legmagassabb szellőzési fokozaton ** Érték a legmagasabb és a legalacsonyabb szellőzési fokozaton A SCOP értékek és a fűtési energiaosztály a 2009/125/EC EU Ecodesign irányelv szerinti középső klímazónára vonatkoznak. Ezek az értékek a gyártó által termékspecifikusan meghatározott tervezési paraméterektől függenek (Pdesignh és Tbivalent). Az értékeket és a paramétereket megtalálja honlapunkon: aircondition.com. Hűtés Fűtés 24 I TOSHIBA

25

26 RESIDENTIAL Műszaki adatok hőszivattyús Beltéri egység Kültéri egység RAS-B10UFV-E RAS-10N3AV2-E RAS-B13UFV-E RAS-13N3AV2-E RAS-B18UFV-E RAS-18N3AV2-E Hűtőteljesítmény kw 2,50 3,50 5,00 Hűtőteljesítmény tartomány (min. - max.) kw 1,10-3,10 1,10-4,10 1,00-5,70 Teljesítményfelvétel kw 0,23-0,82 0,23-1,35 0,20-1,95 Hatásfok EER 4,20 3,61 3,01 Hatásfok SEER 6,60 6,20 5,70 Pdesignc kw 2,00 3,50 5,00 Energiahatékonysági osztály A ++ A ++ A + Alkalmazási határok (külső hőm.) C Fűtőteljesítmény kw 3,20 4,20 5,80 Fűtőtejesítmény tartomány (min. - max.) kw 1,00-4,80 1,00-5,40 1,10-6,30 Teljesítményfelvétel kw 0,18-1,40 0,18-1,70 0,20-2,20 Hatásfok COP 4,27 3,73 3,21 Hatásfok SCOP 4,00 3,90 3,80 Pdesignh kw 2,80 3,10 4,00 Energiahatékonysági osztály A + A A Alkalmazási határok (külső hőm.) C Beltéri egység RAS-B10UFV-E RAS-B13UFV-E RAS-B18UFV-E Hangteljesítmény * m 3 /h Hangnyomásszint ** db(a) 39/23 40/24 46/31 Hangteljesítményszint db(a) Hangteljesítmény * m 3 /h Hangnyomásszint ** db(a) 39/23 40/24 46/31 Hangteljesítményszint db(a) Méretek (M Sz Mé) mm Súly kg Kültéri egység RAS-10N3AV2-E RAS-13N3AV2-E RAS-18N3AV2-E Hangteljesítmény m 3 /h Hangnyomásszint db(a) Hangteljesítményszint db(a) Hangteljesítmény m 3 /h Hangnyomásszint db(a) Hangteljesítményszint db(a) Gázvezeték col 3/8 3/8 1/2 Folyadék vezeték col 1/4 1/4 1/4 Kompresszor típus Forgódugattyús kompresszor Forgódugattyús kompresszor Kettős fogódugattyús kompresszor min. vezetékhossz m max. vezetékhossz m max. magasságkülönbség m Áramellátás V/Ph/Hz /1/ /1/ /1/50 Biztosíték A Méretek (M Sz Mé) mm Súly kg * Érték a legmagassabb szellőzési fokozaton ** Érték a legmagasabb és a legalacsonyabb szellőzési fokozaton A SCOP értékek és a fűtési energiaosztály a 2009/125/EC EU Ecodesign irányelv szerinti középső klímazónára vonatkoznak. Ezek az értékek a gyártó által termékspecifikusan meghatározott tervezési paraméterektől függenek (Pdesignh és Tbivalent). Az értékeket és a paramétereket megtalálja honlapunkon: aircondition.com. Hűtés Fűtés Az egyéni igényeknek megfelelően a levegőkifúvás iránya számos módon beállítható. 26 I TOSHIBA

27

28 RESIDENTIAL Műszaki adatok hőszivattyús Beltéri egység Kültéri egység RAS-10G2KVP-E RAS-10G2AVP-E RAS-13G2KVP-E RAS-13G2AVP-E RAS-16G2KVP-E RAS-16G2AVP-E Hűtőteljesítmény kw 2,50 3,50 4,50 Hűtőteljesítmény tartomány (min. - max.) kw 0,55-3,50 0,63-4,10 0,63-5,00 Teljesítményfelvétel kw 0,11-0,90 0,17-1,10 0,17-1,75 Hatásfok EER 5,15 4,27 3,46 Hatásfok SEER 9,10 8,90 7,30 Pdesignc kw 2,50 3,50 4,50 Energiahatékonysági osztály A +++ A +++ A ++ Alkalmazási határok (külső hőm.) C Fűtőteljesítmény kw 3,20 4,00 5,50 Fűtőtejesítmény tartomány (min. - max.) kw 0,45-5,80 0,65-6,30 0,65-6,80 Teljesítményfelvétel kw 0,09-1,65 0,14-1,80 0,14-2,12 Hatásfok COP 5,52 5,00 4,01 Hatásfok SCOP 5,20 5,10 4,60 Pdesignh kw 3,00 3,60 4,50 Energiahatékonysági osztály A +++ A +++ A ++ Alkalmazási határok (külső hőm.) C Beltéri egység RAS-10G2KVP-E RAS-13G2KVP-E RAS-16G2KVP-E Hangteljesítmény * m 3 /h Hangnyomásszint ** db(a) 42/24 43/25 44/26 Hangteljesítményszint db(a) Hangteljesítmény * m 3 /h Hangnyomásszint ** db(a) 43/24 44/25 45/26 Hangteljesítményszint db(a) Méretek (M Sz Mé) mm Súly kg Kültéri egység RAS-10G2AVP-E RAS-13G2AVP-E RAS-16G2AVP-E Hangteljesítmény m 3 /h Hangnyomásszint db(a) Hangteljesítményszint db(a) Hangteljesítmény m 3 /h Hangnyomásszint db(a) Hangteljesítményszint db(a) Gázvezeték col 3/8 3/8 1/2 Folyadék vezeték col 1/4 1/4 1/4 Kompresszor típus Kettős fogódugattyús kompresszor Kettős fogódugattyús kompresszor Kettős fogódugattyús kompresszor min. vezetékhossz m max. vezetékhossz m max. magasságkülönbség m Áramellátás V/Ph/Hz /1/ /1/ /1/50 Biztosíték A Méretek (M Sz Mé) mm Súly kg * Érték a legmagassabb szellőzési fokozaton ** Érték a legmagasabb és a legalacsonyabb szellőzési fokozaton A SCOP értékek és a fűtési energiaosztály a 2009/125/EC EU Ecodesign irányelv szerinti középső klímazónára vonatkoznak. Ezek az értékek a gyártó által termékspecifikusan meghatározott tervezési paraméterektől függenek (Pdesignh és Tbivalent). Az értékeket és a paramétereket megtalálja honlapunkon: aircondition.com. Hűtés Fűtés 28 I TOSHIBA

29

30 RESIDENTIAL Multi rendszerek otthonra A multi rendszerek előnye, hogy akár 5 beltéri egység is csatlakoztatható egy kültéri egységre. Így nemcsak a kültéri helyigény csökken jelentősen, hanem maga a telepítés is egyszerűbb. 30 I TOSHIBA

31

32

33

34

35

36

37 Hőszivattyús 4 beltéri egység 5 beltéri egység TOSHIBA I 37

38 RESIDENTIAL Szójegyzék Hőszivattyú Inverter technológia Hatásfok Szezonális hatásfok Teljes terhelés Részterhelés Kompresszor PWM, PAM Hangteljesítmény Hangnyomás Éves munkaszám Névleges teljesítmény Maximális teljesítmény Elektromos biztosíték Pdesignc Pdesignh A hőszivattyú egy műszaki berendezés, ami a környezeti hőmérsékletből (kb. 75%) és meghajtó energiából (kb. 25%) haszonhőt állít elő. Inverter technológia alatt a váltóáram átalakítását értjük egyenárammá, hogy a kompresszor fordulatszámot hatékonyan és közel veszteségmentesen vezérelhessük. A hatásfok közvetlen összehasonlító érték a felhasznált elektromos teljesítmény és a kapott fűtőteljesítmény/hűtőteljesítmény között. Lásd a hatásfok definícióját egy évre értelmezve. A teljes terhelés egy üzemállapot, amelyben a berendezés a lehető legnagyobb teljesítményt adja le. Részterhelésnek hívjuk azt az üzemállapotot, amelynél a szükséges teljesítményt a megfelelő fordulatszám szabályzással érjük el. A kompresszor (sűrítő) egy alkotóelem, amely gázok sűrítésére szolgál. Az inverter által átalakított egyenfeszültség két módon hajthatja meg a kompreszszort. Vagy a pulzus szélesség moduláció (alacsony feszültség / PWM) kerül alkalmazásra a nagyon hatékony üzemeltetéshez részterheléskor vagy a pulzus magasság moduláció (magas feszültség / PAM) a beállított hőmérséklet gyors elérése érdekében. A hangnyomás a hangteljesítmény eredménye a hangforrástól való távolság függvényében. Mértékegysége: db(a) A hangnyomás a hangteljesítmény eredménye a hangforrástól való távolság függvényében. Mértékegysége: db(a) Egy hőszivattyús fűtőrendszer energetikai hatékonyságának értékeléséhez az úgynevezett éves munkaszámot alkalmazzák. Megadja az év során leadott hő és a felvett elektromos energia viszonyát. Az ideális készülékteljesítmény egy megadott üzemelési pontban. A maximális készülékteljesítmény egy megadott üzemelési pontban. Megszakítja az elektromos áramkört, amikor az elektromos áram egy meghatározott áramerősséget egy meghatározott időintervallumon túl átlép vagy, amikor rövid- vagy földzárlat keletkezik egy elektromos felhasználón. A lehűtendő szoba kiszámított hűtőteljesítménye 35 C külső hőmérsékletnél. A fűtendő szoba kiszámított fűtőteljesítménye 10 C külső hőmérsékletnél. 38 I TOSHIBA

39 Toshiba szakkereskedés: Atlantisz Klíma 1155 Budapest, Vasvári Pál u. 1. Tel: +36/ , A nyomdai hibákért felelősséget nem vállalunk.
