1 AX7 Hőszivattyús melegvíztároló Az AX7 típusú hőszivattyús melegvíztároló a környezeti hőt felhasználva állítja elő a használati melegvizet. A 260 literes űrtartalmával ideális háztartási felhasználásra, 2-6 fős családhoz. Alkalmazási terület Használati melegvíz előállítására: zuhanyzáshoz, fürdéshez, mosogatáshoz, stb. Családi felhasználásra, 2-6 személyhez R410A Üzemmódok A ventilátor beszívja a környezeti levegőt (rendszerint külső levegő) és az elpárologtatóban hűtőközeget felmelegíti. Az ezáltal keletkezett gáz a kompresszorba kerül, mely sűríti és tovább melegíti a gázt. Ezután a kondenzátorban a hűtőközeg átadja a hőjét a vízoldalnak mely a tároló részbe kerül. Ugyanakkor a hűtőközeg visszahűl és ismét folyadékká válik. A közeg az expanziós szelepen keresztülhaladva kitágul és gáznemű halmazállapotra változik újra, majd a kör kezdődik elölről. A legionella baktérium által okozható problémák elkerülése végett beépített kiegészítő elektromos fűtőszál kerül beépítésre. Napkollektoros rendszerhez csatlakozó hőcserélő vezérlése kívülről lehetséges. Tartozékok, kiegészítők Magnézium anóda Modell AX7 Elektr. betáp. V / ph / Hz 230 / 1 / 50 Űrtartalom L 260 Hőszivattyú 2,34 Elektromos fűtőszál 2 Felv. telj, Hőszivattyú 0,66 Hőszivattyú A 4 Áramfelv. Elektromos fűtszál A 8,70 max A 15 (EN 255-3:1997) - 3,55 Előremenő vízhőm. tartomány C Anti-legionella program C 65 Működési tart. (külső léghőm.) C -7 / 43 Víztömegáram Hőszivattyú L/h 50 Elektromos fűtőszál L/h 41 Kompresszor Típus - csavar Gyártó - Panasonic Falvastagság mm 1,5 Melegvíztároló Anyaga - Rozsdamentes acél Nyomás (max) MPa 0,7 Hossz m 16,5 Heat exchanger heat pump Falvast. mm 0,5 / 0,6 Anyaga - Réz (duplafalú) Vízoldali csatl. Melegvíz előremenő/ Hidegvíz visszatárő " 3/4 (F) Napkollektor előremenő/visszatérő " 3/4 (F) Légszállítás m³/h 500 Ventilátor Csatl. átmrő mm 2 * 150 Külső légcsat. össz. ellenállás (max.) Pa 140 Csatl. légcsat. összhossza (max.) m 10 1m db (A) 46 Betáp kábel mm² 3G2,5 Igényelt biztosíték (lassú) A 16 Tömeg (nettó, üressen) kg 98 Bef. mértek (D H) mm * Digitális kijelző panel és heti programozású vezérlő egység a készülék oldalán * Korrozió ellenálló magnézium anód * Kiegészítő hőcserélő (rozsdamentes) beépítése lehetséges, napkollektor rendszer csatlakoztatásához * 5 év garancia a csere alkatrészekre 01 AX7 1/1-2014/4/10 - HU-HU

2 A Versati egy levegő/víz DC-inverteres hőszivattyú berendezés, mely ideálisan alkalmas egy ház, lakás komfortos atmoszférájának megteremtéséhez. A kiforrot hőszivattyú technológiának köszönhetően a berendezés energiafelvétele több mint 50%-kal alacsonyabb a hasonló típusú berendezésekhez képest. Összetétel A készülékben lévő hőcserélő típusa Alfa Laval lemezes hőcserélő. A ház fehérre festett acél alapanyagból készül. A beépített felhasználóbarát szabályzóegységnek köszönhetően számos paraméter beállítható/módosítható vagy nyomon követhető. A beépített szabályzásnak köszönhetően a vízhőmérséklet állandóan a kívánt hőmérsékleten tartható. A hőszivattyú értéke a 4.5x-ös értéket is elérheti a külső és a vízhőmérséklet függvényében. Alkalmazási terület Újépítésű vagy felújított ingatlanok fűtési céljára Négy lehetséges változat: alacsony hőmérsékletű radiátoros fűtéshez, fan-coilos fűtéshez, padlófűtéshez és használati melegvíz előállításához R410A környezetbarát hűtőközeg Műszaki jellemzők Split-rendszerű Alfa-Laval lemezes hőcserélő 1 berendezés 4 felhasználási lehetőség (alacsony vízhőmérsékletű radiátoros fűtés / padlófűtés / használati melegvíz előállítás / fan-coilos fűtés) Nagyon alacsony nyomásveszteség a hőcserélőn Akár -20 C külső hőmérsékletig használható Könnyű szerelhetőség EUROVENT EN tanúsítvány Felhasználóbarát szabályzó egységgel szállítva Napkollektoros rendszerhez vagy használati melegvíz termelőhöz (opcionális) is csatlakoztatható Árak Típus Versati hőszivattyú hidrobox (beltéri) [] Elektr. betáp. [V] Cikkszám GRS-CQ /I-1PH Listaár GRS-CQ /I-1PH (**) x = 1 x = 9 GRS-CQ10PD/Na-K x 0100 U U GRS-CQ12PD/Na-K x 0120 U U GRS-CQ16PD/Na-K x 0160 U U U R Hívja a / számot ajánlatkérésért (**) : Lásd 505. oldalon Típus GRS-CQ8 Pd/Na-K(I)-1PH GRS-CQ10 Pd/Na-K(I)-1PH Fűtési teljesítmény A7/W Fűtési teljesítmény A2/W Fűtési teljesítmény A-7/W Elektromos betáp V / f / Hz 230/1/50 Telj. felv. (min/köz/max) W 70/200/6200 Folyadék gáz oldali csőtátm. " 3/8-5/8 Vízoldali csatl. (előremenő - visszatérő) " 1 Hűtés (FC) C 7 ~ 25 Hűtés (padló) C 18 ~ 25 Kilépő vízhőm. Fűtés (FC) C 25 ~ 55 Fűtés (padló) C 25 ~ 45 HMV C 40 ~ 80 Típus - nedves tengelyű Seb. fok. száma - 3 Szivattyú Telj. felv. (max) W 200 Víztöm. áram (max) LPM 110 Emelőmag. (max) mh2o 7.50 Térfogat L 10 Tágulási tart. Víznyomás (max) Bar 3 Víznyomás (elő) Bar 1 Főbb elemek Típus - szigetelt Alapanyag - rozsdamentes acél Vezérlés - automatikus Elektr. fűtés Fok.-k száma - 2 Teljesítmény KW 6 Telj. lépcső KW 3+3, kikapcsolható Elektr. betáp V/Hz/f 230/50/1 Hőcserélő Típus - forrasztott lemezes hőcserélő Darabszám - 1 Akusztikai adat db (A) 31 Elektr. betáp kábel mm 3G6 Biztosíték (lomha) A 32A Készülék (H SZ M) mm Bef. méretek Csomagolási (H SZ x M) mm Tömeg kg GRS-CQ /I-1PH 1/2-2014/4/10 - HU-HU

3 GRS-CQ /I-1PH Versati hőszivattyú hidrobox (beltéri) Típus GRS-CQ12 Pd/Na-K(I)-1PH GRS-CQ14 Pd/Na-K(I)-1PH GRS-CQ16 Pd/Na-K(I)-1PH Fűtési teljesítmény A7/W Fűtési teljesítmény A2/W Fűtési teljesítmény A-7/W Elektromos betáp V / f / Hz 230/1/50 Telj. felv. (min/köz/max) W 70/200/6200 Folyadék gáz oldali csőtátm. " 3/8-5/8 Vízoldali csatl. (előremenő - visszatérő) " 1 Hűtés (FC) C 7 ~ 25 Hűtés (padló) C 18 ~ 25 Kilépő vízhőm. Fűtés (FC) C 25 ~ 55 Fűtés (padló) C 25 ~ 45 HMV C 40 ~ 80 Típus - nedves tengelyű Seb. fok. száma - 3 Szivattyú Telj. felv. (max) W 200 Víztöm. áram (max) LPM 110 Emelőmag. (max) mh2o 7.50 Térfogat L 10 Tágulási tart. Víznyomás (max) Bar 3 Víznyomás (elő) Bar 1 Főbb elemek Típus - szigetelt Alapanyag - rozsdamentes acél Vezérlés - automatikus Elektr. fűtés Fok.-k száma - 2 Teljesítmény KW 6 Telj. lépcső KW 3+3, kikapcsolható Elektr. betáp V/Hz/f 230/50/1 Hőcserélő Típus - forrasztott lemezes hőcserélő Darabszám - 1 Akusztikai adat db (A) 31 Elektr. betáp kábel mm 3G6 Biztosíték (lomha) A 32A Készülék (W D H) mm Bef. méretek Csomagolási (W D H) mm Tömeg kg GRS-CQ /I-1PH 2/2-2014/4/10 - HU-HU

4 01 Versati hőszivattyú kültéri egység 505 A Versati egy levegő/víz DC-inverteres hőszivattyúberendezés, mely ideálisan alkalmas egy ház, lakás komfortos atmoszférájánakmegteremtéséhez. A kiforrt hőszivattyú technológiának köszönhetően a berendezésenergia felvétele több mint 50%-kal alacsonyabb a hasonló típusúberendezésekhez képest. Mivel a hőszivattyús berendezés működéséhez elektromosáram szükséges és nem un. fosszilis energiaforrások, ezért a környezetet nemszennyezik. Alkalmazási terület ¾ Újépítésű vagy felújított ingatlanok fűtési céljára ¾ Négy lehetséges változat: alacsony hőmérsékletű radiátoros fűtéshez, fan-coilos fűtéshez, padlófűtéshez és használati melegvíz előállításához ¾ R410A környezetbarát hűtőközeg Műszaki jellemzők ¾ Split-rendszerű ¾ R410A környezetbarát hűtőközeg ¾ 1 berendezés 4 felhasználási lehetőség (alacsony vízhőmérsékletű radiátoros fűtés / padlófűtés / használati melegvíz előállítás / fan-coilos fűtés) ¾ Akár -20 C külső hőmérsékletig használható ¾ Könnyű szerelhetőség ¾ EUROVENT EN tanúsítvány Tartozékok, kiegészítők ¾ Hidrobox, GRS-CQ/I ¾ Melegvíztároló, SXVD Árak Típus [] GRS-CQ10PD/Na-K (O) 10 GRS-CQ12PD/Na-K (O) 12 GRS-CQ16PD/Na-K (O) 16 U R Hívja a / számot ajánlatkérésért (**) GRS-CQ /I-1PH: Lásd 503. oldalon Elektr. betáp. [V] Cikkszám x x x 0160 x=9 U U U Listaár GRS-CQ /I-1PH (**) x=1 U U U Típus GRS-CQ8Pd/Na-K(0) GRS-CQ10Pd/Na-K(0) A7/W A7/W A2/W A2/W A-7/W A-7/W Elektromos betáp V/f/Hz 230/1/50 Energiaosztály A/A Fűtés C -20 ~ 35 Műk. tartomány HMV C -20 ~ 45 Kompresszor Kettős spirál DC Inverter Akusztikai szint db(a) 59 Típus R410A Előtöltet g 2000 Előtöltött hossz m 10 Utántöltés/méter g/m 50 Átmérő " 3/8-5/8 csővez. Min. hossz m 5 Max. hossz/szintkül. m/m 30/15 Elektr. betáp kábel mm² 3G2,5 Biztosíték (lomha) A 20 Tömeg kg 77 Bef. méretek(h x SZ x M) mm 921x427x791 * A műszaki változtatás jogát fenntartjuk * A megadott hűtési/fűtési teljesítmények 7,5 méteres csövezési hossz és a kültéri és a beltéri egység közötti 0 méteres szintkülönbségnél értendők * Hűtés.: helyiség hőm. 27 C DB/ 19 C WB - külső hőm. 35 C DB/ 24 C WB * Fűtés: helyiség hőm. 20 C DB - külső hőm. 7 C DB 01 1/2-2014/4/10 - HU-HU

5 Versati hőszivattyú kültéri egység Típus GRS-CQ12Pd/Na-K(0) GRS-CQ14Pd/Na-K(0) GRS-CQ16Pd/Na-K(0) A7/W A7/W A2/W A2/W A-7/W A-7/W Elektromos betáp V/f/Hz 230/1/50 Energiaosztály - A/A Műk. tartomány Fűtés C -20 ~ 35 HMV C -20 ~ 45 Kompresszor - Twin Rotary DC Inverter Akusztikai szint db(a) Típus - R410A Előtöltet g Előtöltött hossz m 10 Utántöltés/méter g/m 50 Átmérő " 3/8-5/8 csővez. Min. hossz m 5 Max. hossz/szintkül. m/m 30/15 Elektr. betáp kábel mm² 3G4 3G6 Biztosíték (lomha) A Tömeg kg 98 Bef. méretek(h x SZ x M) mm 950x412x1253 * A műszaki változtatás jogát fenntartjuk * A megadott hűtési/fűtési teljesítmények 7,5 méteres csövezési hossz és a kültéri és a beltéri egység közötti 0 méteres szintkülönbségnél értendők * Hűtés.: helyiség hőm. 27 C DB/ 19 C WB - külső hőm. 35 C DB/ 24 C WB * Fűtés: helyiség hőm. 20 C DB - külső hőm. 7 C DB 01 2/2-2014/4/10 - HU-HU

6 A Versati egy levegő/víz DC-inverteres hőszivattyú berendezés, mely ideálisan alkalmas egy ház, lakás komfortos atmoszférájának megteremtéséhez. A kiforrot hőszivattyú technológiának köszönhetően a berendezés energiafelvétele több mint 50%-kal alacsonyabb a hasonló típusú berendezésekhez képest. Összetétel A készülékben lévő hőcserélő típusa Alfa Laval lemezes hőcserélő. A ház fehérre festett acél alapanyagból készül. A beépített felhasználóbarát szabályzóegységnek köszönhetően számos paraméter beállítható/módosítható vagy nyomon követhető. A beépített szabályzásnak köszönhetően a vízhőmérséklet állandóan a kívánt hőmérsékleten tartható. A hőszivattyú értéke a 4.5x-ös értéket is elérheti a külső és a vízhőmérséklet függvényében. Alkalmazási terület Újépítésű vagy felújított ingatlanok fűtési céljára Négy lehetséges változat: alacsony hőmérsékletű radiátoros fűtéshez, fan-coilos fűtéshez, padlófűtéshez és használati melegvíz előállításához R410A környezetbarát hűtőközeg Versati hőszivattyú hidrobox (beltéri) Műszaki jellemzők Split-rendszerű Alfa-Laval lemezes hőcserélő 1 berendezés 4 felhasználási lehetőség (alacsony vízhőmérsékletű radiátoros fűtés / padlófűtés / használati melegvíz előállítás / fan-coilos fűtés) Nagyon alacsony nyomásveszteség a hőcserélőn Akár -20 C külső hőmérsékletig használható Könnyű szerelhetőség EUROVENT EN tanúsítvány Felhasználóbarát szabályzó egységgel szállítva Napkollektoros rendszerhez vagy használati melegvíz termelőhöz (opcionális) is csatlakoztatható GRS-CQ /I-1PH Típus GRS-CQ8 Pd/Na-K(I)-1PH GRS-CQ10 Pd/Na-K(I)-1PH Fűtési teljesítmény A7/W Fűtési teljesítmény A2/W Fűtési teljesítmény A-7/W Elektromos betáp V / f / Hz 230/1/50 Telj. felv. (min/köz/max) W 70/200/6200 Folyadék gáz oldali csőtátm. " 3/8-5/8 Vízoldali csatl. (előremenő - visszatérő) " 1 Hűtés (FC) C 7 ~ 25 Hűtés (padló) C 18 ~ 25 Kilépő vízhőm. Fűtés (FC) C 25 ~ 55 Fűtés (padló) C 25 ~ 45 HMV C 40 ~ 80 Típus - nedves tengelyű Seb. fok. száma - 3 Szivattyú Telj. felv. (max) W 200 Víztöm. áram (max) LPM 110 Emelőmag. (max) mh2o 7.50 Térfogat L 10 Tágulási tart. Víznyomás (max) Bar 3 Víznyomás (elő) Bar 1 Főbb elemek Típus - szigetelt Alapanyag - rozsdamentes acél Vezérlés - automatikus Elektr. fűtés Fok.-k száma - 2 Teljesítmény KW 6 Telj. lépcső KW 3+3, kikapcsolható Elektr. betáp V/Hz/f 230/50/1 Hőcserélő Típus - forrasztott lemezes hőcserélő Darabszám - 1 Akusztikai adat db (A) 31 Elektr. betáp kábel mm 3G6 Biztosíték (lomha) A 32A Készülék (H SZ M) mm Bef. méretek Csomagolási (H SZ x M) mm Tömeg kg GRS-CQ /I-1PH 1/2-2014/4/10 - HU-HU

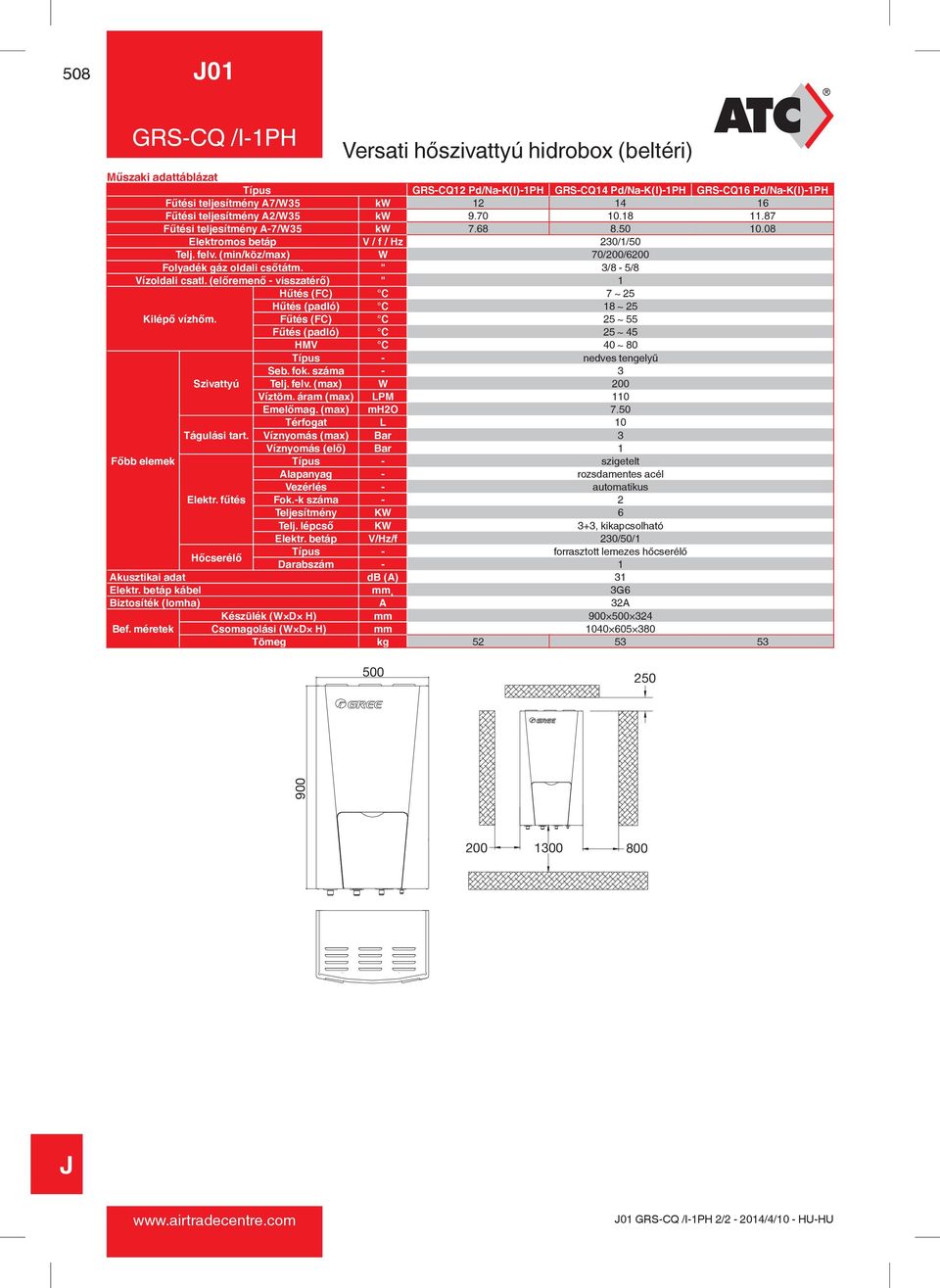

7 GRS-CQ /I-1PH Versati hőszivattyú hidrobox (beltéri) Típus GRS-CQ12 Pd/Na-K(I)-1PH GRS-CQ14 Pd/Na-K(I)-1PH GRS-CQ16 Pd/Na-K(I)-1PH Fűtési teljesítmény A7/W Fűtési teljesítmény A2/W Fűtési teljesítmény A-7/W Elektromos betáp V / f / Hz 230/1/50 Telj. felv. (min/köz/max) W 70/200/6200 Folyadék gáz oldali csőtátm. " 3/8-5/8 Vízoldali csatl. (előremenő - visszatérő) " 1 Hűtés (FC) C 7 ~ 25 Hűtés (padló) C 18 ~ 25 Kilépő vízhőm. Fűtés (FC) C 25 ~ 55 Fűtés (padló) C 25 ~ 45 HMV C 40 ~ 80 Típus - nedves tengelyű Seb. fok. száma - 3 Szivattyú Telj. felv. (max) W 200 Víztöm. áram (max) LPM 110 Emelőmag. (max) mh2o 7.50 Térfogat L 10 Tágulási tart. Víznyomás (max) Bar 3 Víznyomás (elő) Bar 1 Főbb elemek Típus - szigetelt Alapanyag - rozsdamentes acél Vezérlés - automatikus Elektr. fűtés Fok.-k száma - 2 Teljesítmény KW 6 Telj. lépcső KW 3+3, kikapcsolható Elektr. betáp V/Hz/f 230/50/1 Hőcserélő Típus - forrasztott lemezes hőcserélő Darabszám - 1 Akusztikai adat db (A) 31 Elektr. betáp kábel mm 3G6 Biztosíték (lomha) A 32A Készülék (W D H) mm Bef. méretek Csomagolási (W D H) mm Tömeg kg GRS-CQ /I-1PH 2/2-2014/4/10 - HU-HU

8 01 Versati hőszivattyú kültéri egység 509 A Versati egy levegő/víz DC-inverteres hőszivattyúberendezés, mely ideálisan alkalmas egy ház, lakás komfortos atmoszférájánakmegteremtéséhez. A kiforrt hőszivattyú technológiának köszönhetően a berendezésenergia felvétele több mint 50%-kal alacsonyabb a hasonló típusúberendezésekhez képest. Mivel a hőszivattyús berendezés működéséhez elektromosáram szükséges és nem un. fosszilis energiaforrások, ezért a környezetet nemszennyezik. Alkalmazási terület ¾ Újépítésű vagy felújított ingatlanok fűtési céljára ¾ Négy lehetséges változat: alacsony hőmérsékletű radiátoros fűtéshez, fan-coilos fűtéshez, padlófűtéshez és használati melegvíz előállításához ¾ R410A környezetbarát hűtőközeg Műszaki jellemzők ¾ Split-rendszerű ¾ R410A környezetbarát hűtőközeg ¾ 1 berendezés 4 felhasználási lehetőség (alacsony vízhőmérsékletű radiátoros fűtés / padlófűtés / használati melegvíz előállítás / fan-coilos fűtés) ¾ Akár -20 C külső hőmérsékletig használható ¾ Könnyű szerelhetőség ¾ EUROVENT EN tanúsítvány Tartozékok, kiegészítők ¾ Hidrobox, GRS-CQ/I ¾ Melegvíztároló, SXVD Típus GRS-CQ8Pd/Na-K(0) GRS-CQ10Pd/Na-K(0) A7/W A7/W A2/W A2/W A-7/W A-7/W Elektromos betáp V/f/Hz 230/1/50 Energiaosztály A/A Fűtés C -20 ~ 35 Műk. tartomány HMV C -20 ~ 45 Kompresszor Kettős spirál DC Inverter Akusztikai szint db(a) 59 Típus R410A Előtöltet g 2000 Előtöltött hossz m 10 Utántöltés/méter g/m 50 Átmérő " 3/8-5/8 csővez. Min. hossz m 5 Max. hossz/szintkül. m/m 30/15 Elektr. betáp kábel mm² 3G2,5 Biztosíték (lomha) A 20 Tömeg kg 77 Bef. méretek(h x SZ x M) mm 921x427x791 * A műszaki változtatás jogát fenntartjuk * A megadott hűtési/fűtési teljesítmények 7,5 méteres csövezési hossz és a kültéri és a beltéri egység közötti 0 méteres szintkülönbségnél értendők * Hűtés.: helyiség hőm. 27 C DB/ 19 C WB - külső hőm. 35 C DB/ 24 C WB * Fűtés: helyiség hőm. 20 C DB - külső hőm. 7 C DB 01 1/3-2014/4/10 - HU-HU

9 Versati hőszivattyú kültéri egység Típus GRS-CQ12Pd/Na-K(0) GRS-CQ14Pd/Na-K(0) GRS-CQ16Pd/Na-K(0) A7/W A7/W A2/W A2/W A-7/W A-7/W Elektromos betáp V/f/Hz 230/1/50 Energiaosztály - A/A Műk. tartomány Fűtés C -20 ~ 35 HMV C -20 ~ 45 Kompresszor - Twin Rotary DC Inverter Akusztikai szint db(a) Típus - R410A Előtöltet g Előtöltött hossz m 10 Utántöltés/méter g/m 50 Átmérő " 3/8-5/8 csővez. Min. hossz m 5 Max. hossz/szintkül. m/m 30/15 Elektr. betáp kábel mm² 3G4 3G6 Biztosíték (lomha) A Tömeg kg 98 Bef. méretek(h x SZ x M) mm 950x412x1253 * A műszaki változtatás jogát fenntartjuk * A megadott hűtési/fűtési teljesítmények 7,5 méteres csövezési hossz és a kültéri és a beltéri egység közötti 0 méteres szintkülönbségnél értendők * Hűtés.: helyiség hőm. 27 C DB/ 19 C WB - külső hőm. 35 C DB/ 24 C WB * Fűtés: helyiség hőm. 20 C DB - külső hőm. 7 C DB 01 2/3-2014/4/10 - HU-HU

10 01 Versati hőszivattyú kültéri egység /3-2014/4/10 - HU-HU

11 SXVD-1PH Melegvíztároló Versati hőszivattyúhoz Melegvíztároló Versati levegő/víz hőszivattyúhoz. Alkalmazási terület Csatlakozás Versati levegő/víz hőszivattyúhoz Csatlakozás Fujitsu levegő/víz hőszivattyúhoz Tátolótartály melegvízhez Műszaki jellemzők 200 vagy 300 literes Hidegvíz csatlakozás: 1/2" Csatlakozó méret, töltőcsonk (hideg be, meleg ki): 1/2" Csatlakozó méret, fűtés (1. hőcserélő): 3/4" Csatlakozó méret, fűtés (2. hőcserélő): 3/4" Elektromos fűtőelemmel (3) és 2db további érzékelővel szállítva Hőcserélő anyaga rozsdamentes acél Napkollektoros rendszerhez vagy melegvíz készítőhöz csatlakoztatható A Hydrobox programja, 70 C-os melegvíz előállításával legionella baktérium mentesítést tesz lehetővé 50mm-es szigetelés Tartozékok, kiegészítők 3-járatú szelep, 1", N3D25 Meghajtó, T230 Magnesiumstick, Magnesium sub assy SXVD Típus SXVD200LC/A-K-1PH SXVD300LC/A-K-1PH Melegvíztároló térfogata L Elektr. betáp V/f/Hz 230/1/50 Elektromos utófűtő teljesítménye W 3000 Betáp kábel keresztmetszete mm² 3G2,5 Hidegvíz visszatérő Névl. átmérő mm DN15 inch 1/2 Melegvíz előremenő Névl. átmérő mm DN15 inch 1/2 Cirkulációs előremenő/visszatérő Névl. átmérő mm DN20 inch 3/4 Víz előremenő/visszatérő (hőszivattyú) Névl. átmérő mm DN20 inch 3/4 Csőkígyó hossza Alsó (wp) m Felső m Bef. méretek (SZ M) mm H mm Csomagolási bef. méretek M mm SZ mm SXVD-1PH 1/2-2014/4/10 - HU-HU

12 Melegvíztároló Versati hőszivattyúhoz SXVD-1PH Geometriai méretek Type SXVD200LC2 / A-K SXVD300LC2 / A-K M [m] N [m] D [mm] D1 [mm] H [mm] A [mm] B [mm] C [mm] E [mm] F [mm] I [mm] [mm] K [mm] SXVD-1PH 2/2-2014/4/10 - HU-HU

13 514 cop GRS-CQ /I-1PH Versati hőszivattyú hidrobox (beltéri) A Versati egy levegő/víz DC-inverteres hőszivattyú berendezés, mely ideálisan alkalmas egy ház, lakás komfortos atmoszférájának megteremtéséhez. A kiforrot hőszivattyú technológiának köszönhetően a berendezés energiafelvétele több mint 50%-kal alacsonyabb a hasonló típusú berendezésekhez képest. Összetétel A készülékben lévő hőcserélő típusa Alfa Laval lemezes hőcserélő. A ház fehérre festett acél alapanyagból készül. A beépített felhasználóbarát szabályzóegységnek köszönhetően számos paraméter beállítható/módosítható vagy nyomon követhető. A beépített szabályzásnak köszönhetően a vízhőmérséklet állandóan a kívánt hőmérsékleten tartható. A hőszivattyú értéke a 4.5x-ös értéket is elérheti a külső és a vízhőmérséklet függvényében. Alkalmazási terület Újépítésű vagy felújított ingatlanok fűtési céljára Négy lehetséges változat: alacsony hőmérsékletű radiátoros fűtéshez, fan-coilos fűtéshez, padlófűtéshez és használati melegvíz előállításához R410A környezetbarát hűtőközeg Műszaki jellemzők Split-rendszerű Alfa-Laval lemezes hőcserélő 1 berendezés 4 felhasználási lehetőség (alacsony vízhőmérsékletű radiátoros fűtés / padlófűtés / használati melegvíz előállítás / fan-coilos fűtés) Nagyon alacsony nyomásveszteség a hőcserélőn Akár -20 C külső hőmérsékletig használható Könnyű szerelhetőség EUROVENT EN tanúsítvány Felhasználóbarát szabályzó egységgel szállítva Napkollektoros rendszerhez vagy használati melegvíz termelőhöz (opcionális) is csatlakoztatható Típus GRS-CQ8 Pd/Na-K(I)-1PH GRS-CQ10 Pd/Na-K(I)-1PH Fűtési teljesítmény A7/W Fűtési teljesítmény A2/W Fűtési teljesítmény A-7/W Elektromos betáp V / f / Hz 230/1/50 Telj. felv. (min/köz/max) W 70/200/6200 Folyadék gáz oldali csőtátm. " 3/8-5/8 Vízoldali csatl. (előremenő - visszatérő) " 1 Hűtés (FC) C 7 ~ 25 Hűtés (padló) C 18 ~ 25 Kilépő vízhőm. Fűtés (FC) C 25 ~ 55 Fűtés (padló) C 25 ~ 45 HMV C 40 ~ 80 Típus - nedves tengelyű Seb. fok. száma - 3 Szivattyú Telj. felv. (max) W 200 Víztöm. áram (max) LPM 110 Emelőmag. (max) mh2o 7.50 Térfogat L 10 Tágulási tart. Víznyomás (max) Bar 3 Víznyomás (elő) Bar 1 Főbb elemek Típus - szigetelt Alapanyag - rozsdamentes acél Vezérlés - automatikus Elektr. fűtés Fok.-k száma - 2 Teljesítmény KW 6 Telj. lépcső KW 3+3, kikapcsolható Elektr. betáp V/Hz/f 230/50/1 Hőcserélő Típus - forrasztott lemezes hőcserélő Darabszám - 1 Akusztikai adat db (A) 31 Elektr. betáp kábel mm 3G6 Biztosíték (lomha) A 32A Készülék (H SZ M) mm Bef. méretek Csomagolási (H SZ x M) mm Tömeg kg cop GRS-CQ /I-1PH 1/2-2014/4/10 - HU-HU

14 cop 515 Versati hőszivattyú hidrobox (beltéri) GRS-CQ /I-1PH Típus GRS-CQ12 Pd/Na-K(I)-1PH GRS-CQ14 Pd/Na-K(I)-1PH GRS-CQ16 Pd/Na-K(I)-1PH Fűtési teljesítmény A7/W Fűtési teljesítmény A2/W Fűtési teljesítmény A-7/W Elektromos betáp V / f / Hz 230/1/50 Telj. felv. (min/köz/max) W 70/200/6200 Folyadék gáz oldali csőtátm. " 3/8-5/8 Vízoldali csatl. (előremenő - visszatérő) " 1 Hűtés (FC) C 7 ~ 25 Hűtés (padló) C 18 ~ 25 Kilépő vízhőm. Fűtés (FC) C 25 ~ 55 Fűtés (padló) C 25 ~ 45 HMV C 40 ~ 80 Típus - nedves tengelyű Seb. fok. száma - 3 Szivattyú Telj. felv. (max) W 200 Víztöm. áram (max) LPM 110 Emelőmag. (max) mh2o 7.50 Térfogat L 10 Tágulási tart. Víznyomás (max) Bar 3 Víznyomás (elő) Bar 1 Főbb elemek Típus - szigetelt Alapanyag - rozsdamentes acél Vezérlés - automatikus Elektr. fűtés Fok.-k száma - 2 Teljesítmény KW 6 Telj. lépcső KW 3+3, kikapcsolható Elektr. betáp V/Hz/f 230/50/1 Hőcserélő Típus - forrasztott lemezes hőcserélő Darabszám - 1 Akusztikai adat db (A) 31 Elektr. betáp kábel mm 3G6 Biztosíték (lomha) A 32A Készülék (W D H) mm Bef. méretek Csomagolási (W D H) mm Tömeg kg cop GRS-CQ /I-1PH 2/2-2014/4/10 - HU-HU

15 516 cop Versati hőszivattyú kültéri egység A Versati egy levegő/víz DC-inverteres hőszivattyúberendezés, mely ideálisan alkalmas egy ház, lakás komfortos atmoszférájánakmegteremtéséhez. A kiforrt hőszivattyú technológiának köszönhetően a berendezésenergia felvétele több mint 50%-kal alacsonyabb a hasonló típusúberendezésekhez képest. Mivel a hőszivattyús berendezés működéséhez elektromosáram szükséges és nem un. fosszilis energiaforrások, ezért a környezetet nemszennyezik. Alkalmazási terület ¾ Újépítésű vagy felújított ingatlanok fűtési céljára ¾ Négy lehetséges változat: alacsony hőmérsékletű radiátoros fűtéshez, fan-coilos fűtéshez, padlófűtéshez és használati melegvíz előállításához ¾ R410A környezetbarát hűtőközeg Műszaki jellemzők ¾ Split-rendszerű ¾ R410A környezetbarát hűtőközeg ¾ 1 berendezés 4 felhasználási lehetőség (alacsony vízhőmérsékletű radiátoros fűtés / padlófűtés / használati melegvíz előállítás / fan-coilos fűtés) ¾ Akár -20 C külső hőmérsékletig használható ¾ Könnyű szerelhetőség ¾ EUROVENT EN tanúsítvány Tartozékok, kiegészítők ¾ Hidrobox, GRS-CQ/I ¾ Melegvíztároló, SXVD Típus GRS-CQ8Pd/Na-K(0) GRS-CQ10Pd/Na-K(0) A7/W A7/W A2/W A2/W A-7/W A-7/W Elektromos betáp V/f/Hz 230/1/50 Energiaosztály A/A Fűtés C -20 ~ 35 Műk. tartomány HMV C -20 ~ 45 Kompresszor Kettős spirál DC Inverter Akusztikai szint db(a) 59 Típus R410A Előtöltet g 2000 Előtöltött hossz m 10 Utántöltés/méter g/m 50 Átmérő " 3/8-5/8 csővez. Min. hossz m 5 Max. hossz/szintkül. m/m 30/15 Elektr. betáp kábel mm² 3G2,5 Biztosíték (lomha) A 20 Tömeg kg 77 Bef. méretek(h x SZ x M) mm 921x427x791 * A műszaki változtatás jogát fenntartjuk * A megadott hűtési/fűtési teljesítmények 7,5 méteres csövezési hossz és a kültéri és a beltéri egység közötti 0 méteres szintkülönbségnél értendők * Hűtés.: helyiség hőm. 27 C DB/ 19 C WB - külső hőm. 35 C DB/ 24 C WB * Fűtés: helyiség hőm. 20 C DB - külső hőm. 7 C DB cop 1/3-2014/4/10 - HU-HU

16 cop 517 Versati hőszivattyú kültéri egység Típus GRS-CQ12Pd/Na-K(0) GRS-CQ14Pd/Na-K(0) GRS-CQ16Pd/Na-K(0) A7/W A7/W A2/W A2/W A-7/W A-7/W Elektromos betáp V/f/Hz 230/1/50 Energiaosztály - A/A Műk. tartomány Fűtés C -20 ~ 35 HMV C -20 ~ 45 Kompresszor - Twin Rotary DC Inverter Akusztikai szint db(a) Típus - R410A Előtöltet g Előtöltött hossz m 10 Utántöltés/méter g/m 50 Átmérő " 3/8-5/8 csővez. Min. hossz m 5 Max. hossz/szintkül. m/m 30/15 Elektr. betáp kábel mm² 3G4 3G6 Biztosíték (lomha) A Tömeg kg 98 Bef. méretek(h x SZ x M) mm 950x412x1253 * A műszaki változtatás jogát fenntartjuk * A megadott hűtési/fűtési teljesítmények 7,5 méteres csövezési hossz és a kültéri és a beltéri egység közötti 0 méteres szintkülönbségnél értendők * Hűtés.: helyiség hőm. 27 C DB/ 19 C WB - külső hőm. 35 C DB/ 24 C WB * Fűtés: helyiség hőm. 20 C DB - külső hőm. 7 C DB cop 2/3-2014/4/10 - HU-HU

17 518 cop Versati hőszivattyú kültéri egység cop 3/3-2014/4/10 - HU-HU
