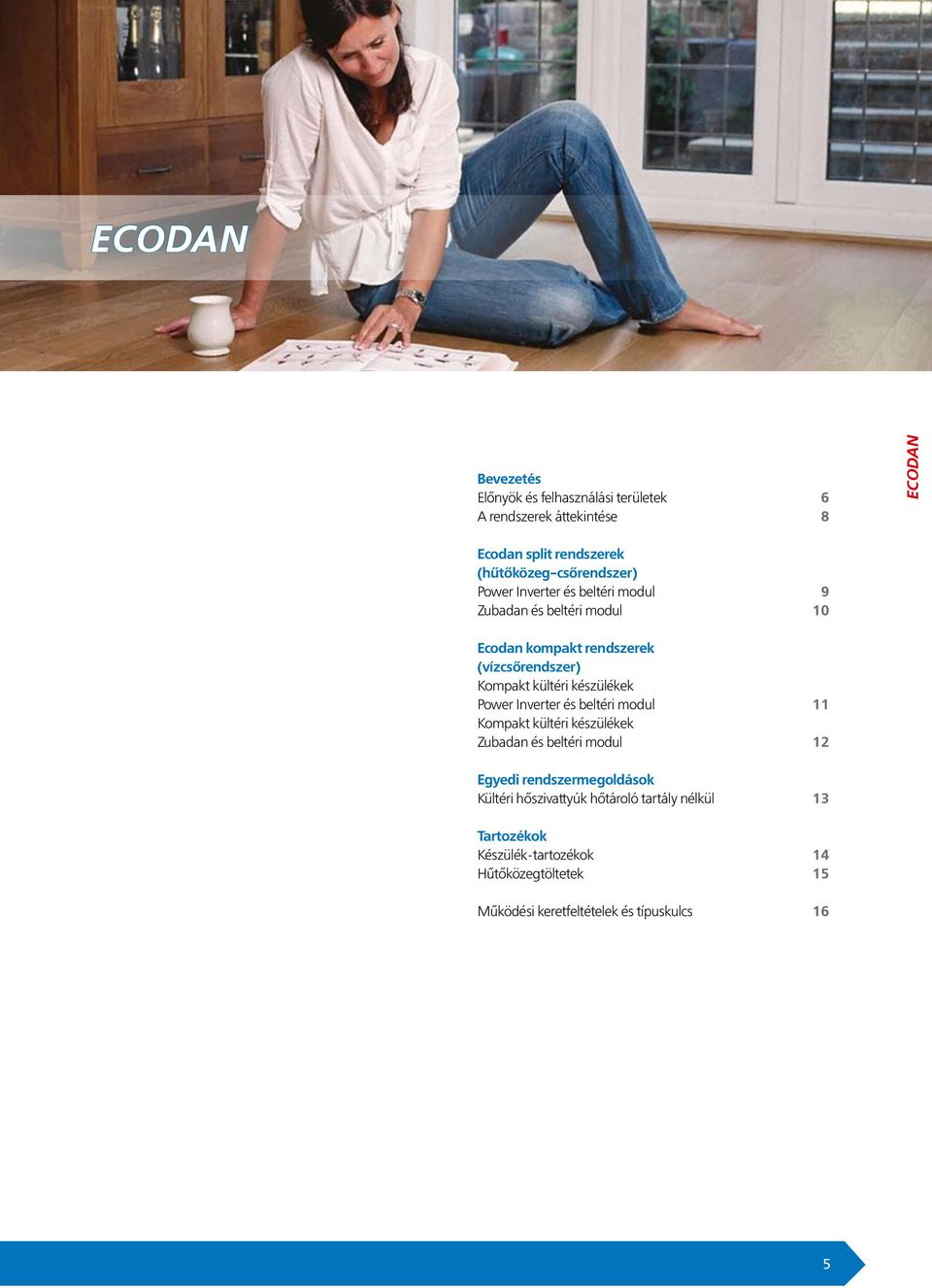

ECODAN ECODAN. Bevezetés Előnyök és felhasználási területek 6 A rendszerek áttekintése 8

Átírás

1 ECODAN Bevezetés Előnyök és felhasználási területek 6 A rendszerek áttekintése 8 ECODAN Ecodan split rendszerek (hűtőközeg-csőrendszer) Power Inverter és beltéri modul 9 Zubadan és beltéri modul Ecodan kompakt rendszerek (vízcsőrendszer) Kompakt kültéri készülékek Power Inverter és beltéri modul 11 Kompakt kültéri készülékek Zubadan és beltéri modul 12 Egyedi rendszermegoldások Kültéri hőszivattyúk hőtároló tartály nélkül 13 Tartozékok Készülék-tartozékok 14 Hűtőközegtöltetek 15 Működési keretfeltételek és típuskulcs 5

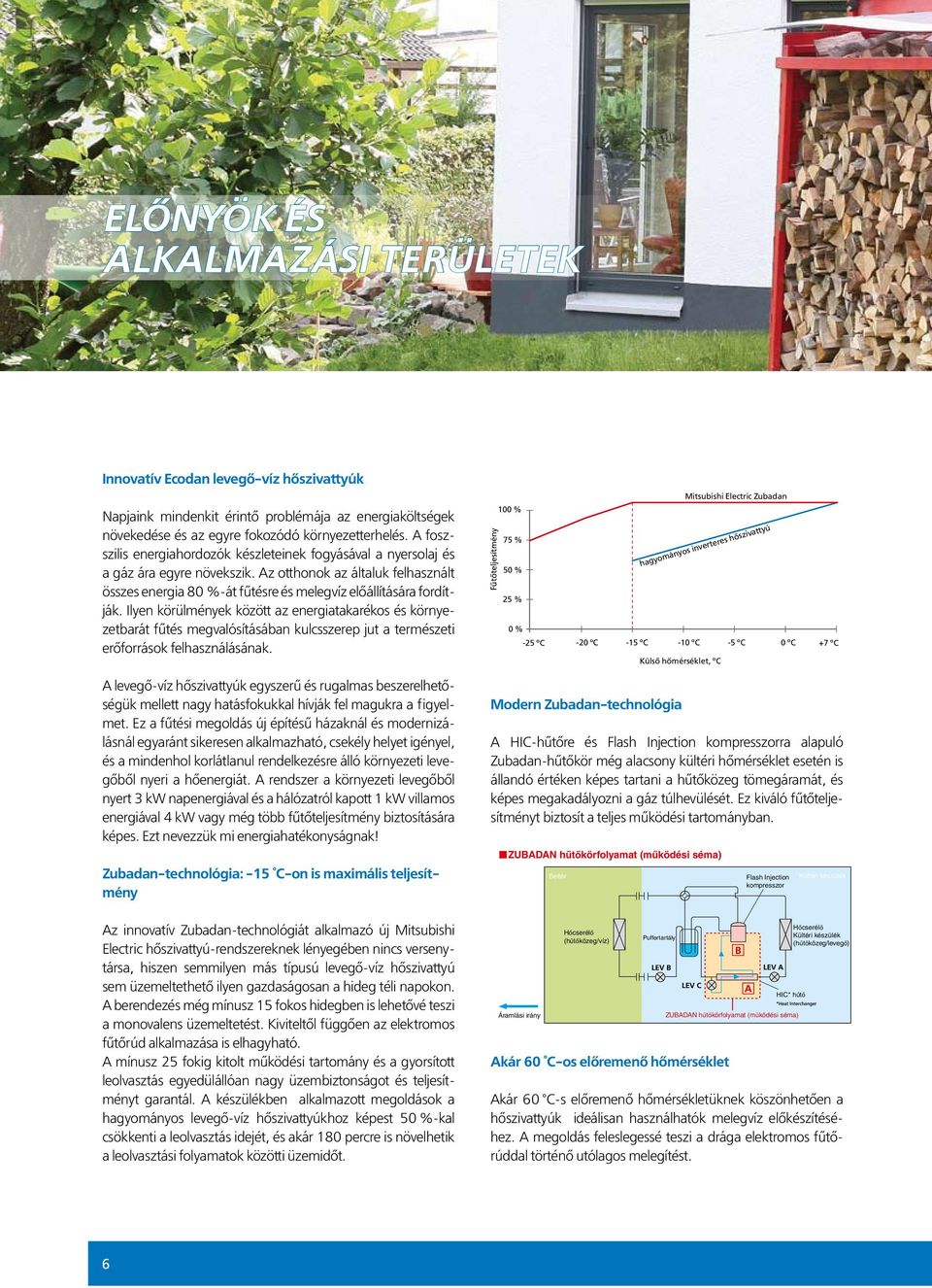

2 ELŐNYÖK ÉS ALKALMAZÁSI TERÜLETEK Innovatív Ecodan levegő-víz hőszivattyúk Napjaink mindenkit érintő problémája az energiaköltségek növekedése és az egyre fokozódó környezetterhelés. A foszszilis energiahordozók készleteinek fogyásával a nyersolaj és a gáz ára egyre növekszik. Az otthonok az általuk felhasznált összes energia 80 %-át fűtésre és melegvíz előállítására fordítják. Ilyen körülmények között az energiatakarékos és környezetbarát fűtés megvalósításában kulcsszerep jut a természeti erőforrások felhasználásának. A levegő-víz hőszivattyúk egyszerű és rugalmas beszerelhetőségük mellett nagy hatásfokukkal hívják fel magukra a figyelmet. Ez a fűtési megoldás új építésű házaknál és modernizálásnál egyaránt sikeresen alkalmazható, csekély helyet igényel, és a mindenhol korlátlanul rendelkezésre álló környezeti levegőből nyeri a hőenergiát. A rendszer a környezeti levegőből nyert 3 kw napenergiával és a hálózatról kapott 1 kw villamos energiával 4 kw vagy még több fűtőteljesítmény biztosítására képes. Ezt nevezzük mi energiahatékonyságnak! Zubadan-technológia: -15 C-on is maximális teljesítmény Fűtőteljesítmény 0 % 75 % 50 % 25 % 0 % -25 ºC -20 ºC -15 ºC - ºC -5 ºC 0 ºC +7 ºC Modern Zubadan-technológia A HIC-hűtőre és Flash Injection kompresszorra alapuló Zubadan-hűtőkör még alacsony kültéri hőmérséklet esetén is állandó értéken képes tartani a hűtőközeg tömegáramát, és képes megakadályozni a gáz túlhevülését. Ez kiváló fűtőteljesítményt biztosít a teljes működési tartományban. ZUBADAN hűtőkörfolyamat (működési séma) Beltér Külső hőmérséklet, ºC Mitsubishi Electric Zubadan hagyományos inverteres hőszivattyú Flash Injection kompresszor Kültéri készülék Az innovatív Zubadan-technológiát alkalmazó új Mitsubishi Electric hőszivattyú-rendszereknek lényegében nincs versenytársa, hiszen semmilyen más típusú levegő-víz hőszivattyú sem üzemeltethető ilyen gazdaságosan a hideg téli napokon. A berendezés még mínusz 15 fokos hidegben is lehetővé teszi a monovalens üzemeltetést. Kiviteltől függően az elektromos fűtőrúd alkalmazása is elhagyható. A mínusz 25 fokig kitolt működési tartomány és a gyorsított leolvasztás egyedülállóan nagy üzembiztonságot és teljesítményt garantál. A készülékben alkalmazott megoldások a hagyományos levegő-víz hőszivattyúkhoz képest 50 %-kal csökkenti a leolvasztás idejét, és akár 180 percre is növelhetik a leolvasztási folyamatok közötti üzemidőt. Áramlási irány Hőcserélő (hűtőközeg/víz) Puffertartály Akár 60 C-os előremenő hőmérséklet Hőcserélő Kültéri készülék (hűtőközeg/levegő) HIC* hűtő ZUBADAN hűtőkörfolyamat (működési séma) Akár 60 C-s előremenő hőmérsékletüknek köszönhetően a hőszivattyúk ideálisan használhatók melegvíz előkészítéséhez. A megoldás feleslegessé teszi a drága elektromos fűtőrúddal történő utólagos melegítést. 6

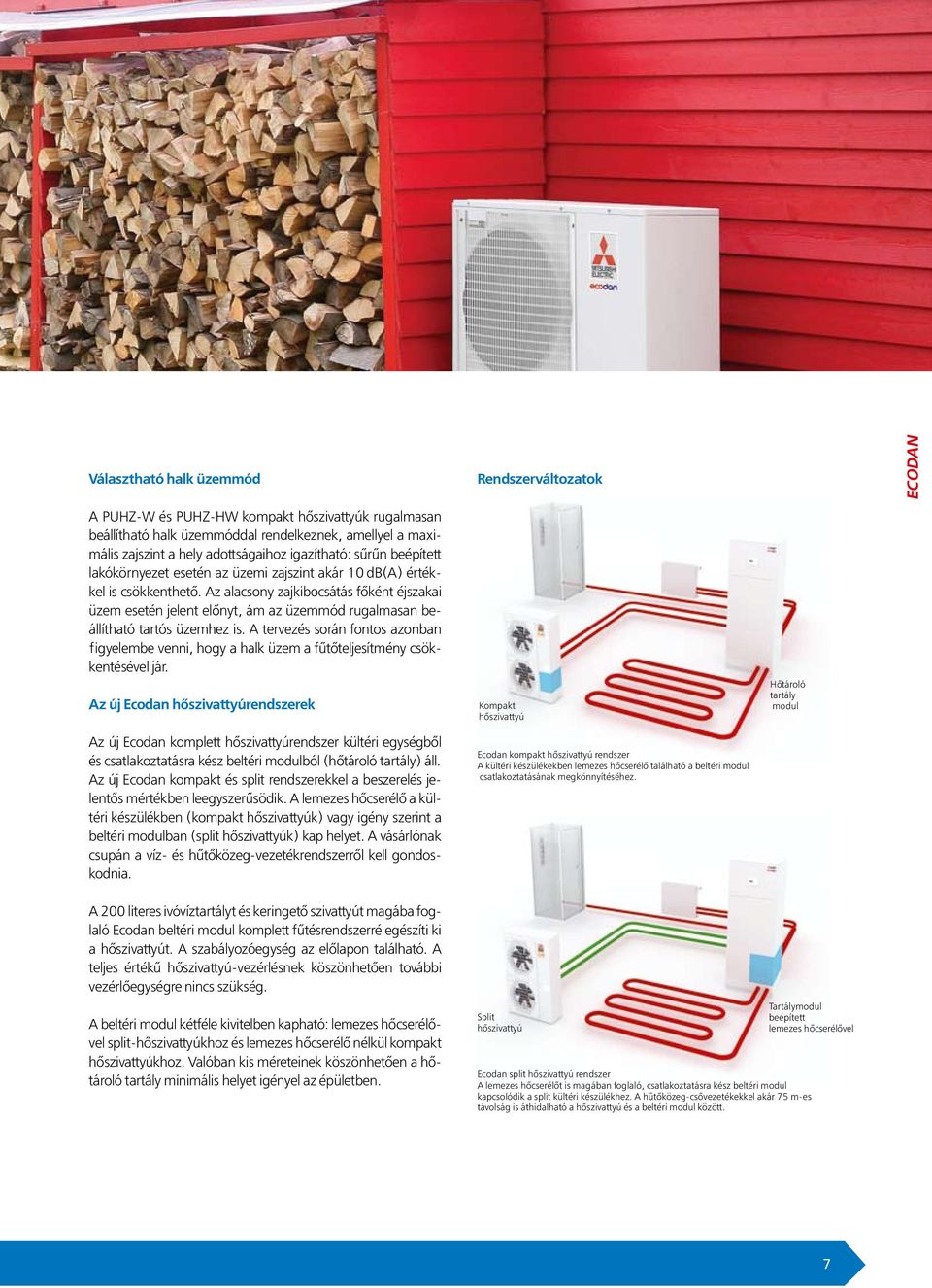

3 Választható halk üzemmód Rendszerváltozatok ECODAN A PUHZ-W és PUHZ-HW kompakt hőszivattyúk rugalmasan beállítható halk üzemmóddal rendelkeznek, amellyel a maximális zajszint a hely adottságaihoz igazítható: sűrűn beépített lakókörnyezet esetén az üzemi zajszint akár db(a) értékkel is csökkenthető. Az alacsony zajkibocsátás főként éjszakai üzem esetén jelent előnyt, ám az üzemmód rugalmasan beállítható tartós üzemhez is. A tervezés során fontos azonban figyelembe venni, hogy a halk üzem a fűtőteljesítmény csökkentésével jár. Az új Ecodan hőszivattyúrendszerek Az új Ecodan komplett hőszivattyúrendszer kültéri egységből és csatlakoztatásra kész beltéri modulból (hőtároló tartály) áll. Az új Ecodan kompakt és split rendszerekkel a beszerelés jelentős mértékben leegyszerűsödik. A lemezes hőcserélő a kültéri készülékben (kompakt hőszivattyúk) vagy igény szerint a beltéri modulban (split hőszivattyúk) kap helyet. A vásárlónak csupán a víz- és hűtőközeg-vezetékrendszerről kell gondoskodnia. Kompakt hőszivattyú Ecodan kompakt hőszivattyú rendszer A kültéri készülékekben lemezes hőcserélő található a beltéri modul csatlakoztatásának megkönnyítéséhez. Hőtároló tartály modul A 200 literes ivóvíztartályt és keringető szivattyút magába foglaló Ecodan beltéri modul komplett fűtésrendszerré egészíti ki a hőszivattyút. A szabályozóegység az előlapon található. A teljes értékű hőszivattyú-vezérlésnek köszönhetően további vezérlőegységre nincs szükség. A beltéri modul kétféle kivitelben kapható: lemezes hőcserélővel split-hőszivattyúkhoz és lemezes hőcserélő nélkül kompakt hőszivattyúkhoz. Valóban kis méreteinek köszönhetően a hőtároló tartály minimális helyet igényel az épületben. Split hőszivattyú Tartálymodul beépített lemezes hőcserélővel Ecodan split hőszivattyú rendszer A lemezes hőcserélőt is magában foglaló, csatlakoztatásra kész beltéri modul kapcsolódik a split kültéri készülékhez. A hűtőközeg-csővezetékekkel akár 75 m-es távolság is áthidalható a hőszivattyú és a beltéri modul között. 7

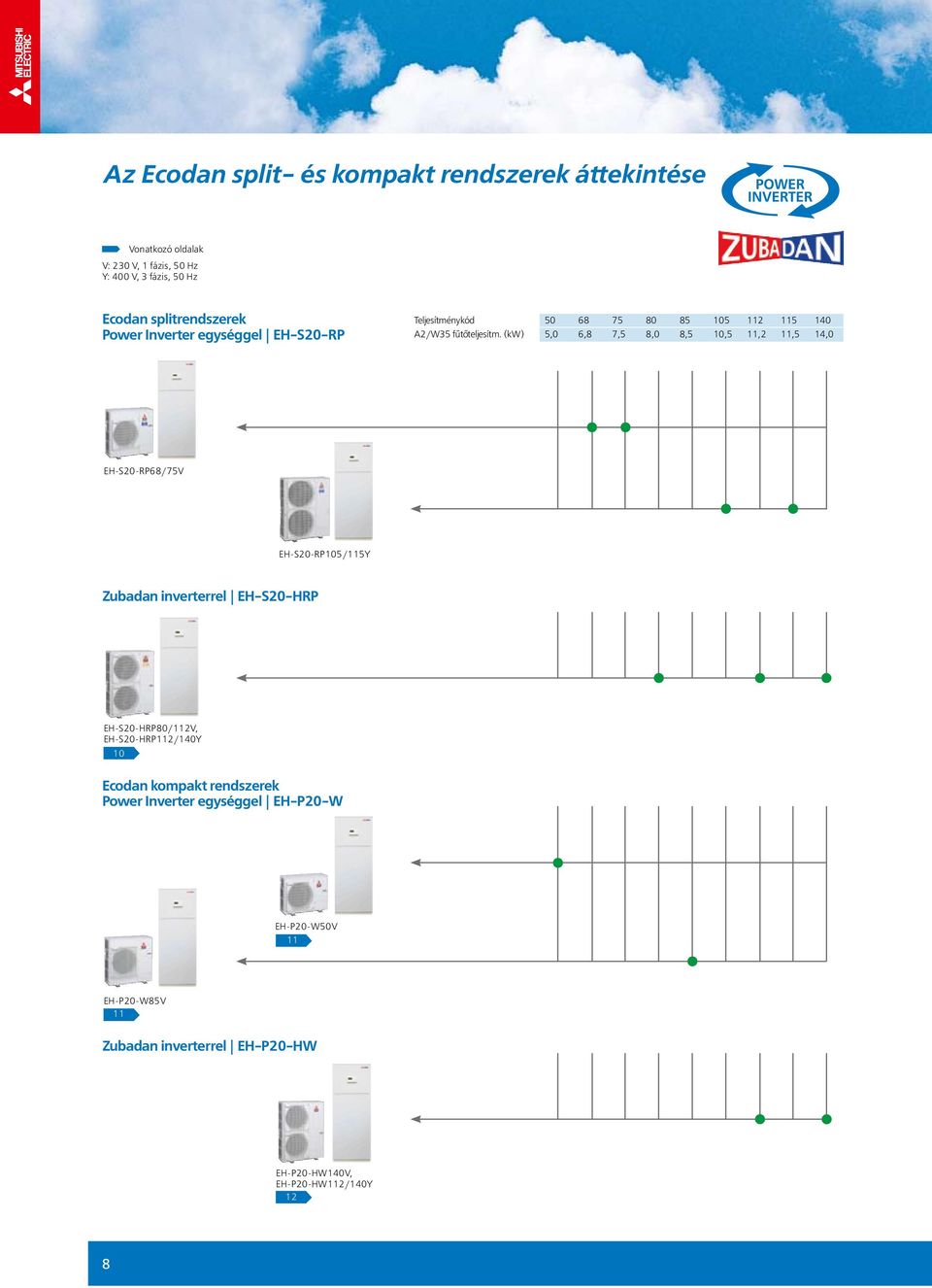

4 Az Ecodan split- és kompakt rendszerek áttekintése Vonatkozó oldalak V: 230 V, 1 fázis, 50 Hz Y: 400 V, 3 fázis, 50 Hz Ecodan splitrendszerek Power Inverter egységgel EH-S20-RP Teljesítménykód A2/W35 fűtőteljesítm. (kw) 5,0 6,8 7,5 8,0 8,5,5 11,2 11,5 14,0 EH-S20-RP68/75V 9 Zubadan inverterrel EH-S20-HRP EH-S20-RP5/115Y 9 EH-S20-HRP80/112V, EH-S20-HRP112/140Y Ecodan kompakt rendszerek Power Inverter egységgel EH-P20-W EH-P20-W50V 11 EH-P20-W85V 11 Zubadan inverterrel EH-P20-HW EH-P20-HW140V, EH-P20-HW112/140Y 12 8

5 Ecodan levegő-víz hőszivattyúk Fűtés Split rendszerek Power Inverter Előnyök Teljes értékű integrált fűtésszabályozás automatikus vízmennyiségmérővel, szabályozható vegyes fűtőkörrel, esztrichszárítási programmal, party-funkcióval, legionella elleni kapcsolással A berendezésben energiatakarékos elektronikus vezérlésű keringető szivattyú és a hőigény-csúcsok esetén használható elektromos fűtés található -20 C külső hőmérsékleti garantált működési tartomány Előremenő vezeték max. hőmérséklete 55 C Ideális felújításhoz a magas előremenő ági hőmérséklet miatt Kompakt méretű kültéri készülékek a diszkrét elhelyezés érdekében Akár 75 m hosszúságú vezeték a tetszés szerinti kültéri felszereléshez Mivel nem kell vízcsöveket kültéren vezetni, a vezetékek szétfagyása kizárt Készlet leírása EH-S20-RP68V EH-S20-RP75V EH-S20-RP5Y EH-S20-RP115Y Hőtároló tartály térfogata Tömeg (kg) Tápellátás (V, Phase, Hz) , 1, , 1, , 1, , 1, 50 Vízoldali csatlakozások Ø (mm) 22 x 1 22 x 1 22 x 1 22 x 1 ECODAN Kültéri készülékek típusa PUHZ-RP60VHA PUHZ-RP71VHA PUHZ-RP0YKA PUHZ-RP125YKA Fűtőteljesítmény, A2/W35 (kw) 6,80 7,50,50 11,50 Fogyasztás fűtés esetén, A2/W35 (kw) 2,31 2,57 3,62 4,26 COP fűtés eseté, A2/W35 2,94 2,92 2,90 2,70 Fűtőteljesítmény, A7/W35 (kw) 7,00 8,00 11,20 14,00 Fogyasztás fűtés esetén, A7/W35 (kw) 1,63 1,90 2,66 3,37 COP fűtés esetén, A7/W35 4,29 4,21 4,21 4,15 Fűtőteljesítmény -15 C foknál (kw) 4,20 4,20 5,80 6,90 Zajnyomás szint db(a) Tömeg (kg) Teljes csövezési hossz (m) Maximális magasságkülönbség (m) Hűtőközegtöltet (kg)* 3,5 3,5 5,0 5,0 Kalorikus csövek csatlakozása Ø (mm) folyadékoldal gázoldal * Hűtőközeg-töltet 30 méteres (egy utas) csövezési hosszra 943 Tápellátás (V, Phase, Hz) , 1, , 1, , 3, , 3,50 Áramfelvétel (A) 7,2 8,4 4,1 5,2 Ajánlott kismegszakító (A) Set EH-S20-RP68/75V Set EH-S20-RP5/115Y 9

6 Ecodan levegő-víz hőszivattyúk Fűtés Split rendszerek Zubadan Előnyök 0 % fűtőteljesítmény -15 C külső hőmérsékletig a szabadalmaztatott HIC-hűtőkörnek és a speciális Flash Injection befecskendezésű kompresszornak köszönhetően. Fűtőrúdra nincs többé szükség. -25 C-ig kitolt működési tartomány Előremenő vezeték max. hőmérséklete 60 C, így felújításhoz is ideális Teljes értékű integrált fűtésszabályozás automatikus vízmennyiségmérővel, szabályozható vegyes fűtőkörrel, esztrichszárítási programmal, party-funkcióval, legionella elleni kapcsolással A rendszer része egy energiatakarékos, elektronikus szabályozású keringető szivattyú, illetve egy szükség esetén aktiválható kiegészítő elektromos fűtés is. Csökkentett leolvasztási idő Kompakt méretű kültéri készülékek a diszkrét elhelyezés érdekében Akár 75 m hosszúságú vezeték a tetszés szerinti kültéri felszereléshez Mivel nem kell vízcsöveket kültéren vezetni, a vezetékek szétfagyása kizárt Készlet leírása EH-S20-HRP80V EH-S20-HRP112V EH-S20-HRP112Y EH-S20-HRP140Y Hőtároló tartály térfogata Tömeg (kg) Tápellátás (V, Phase, Hz) , 1, , 1, , 1, , 1, 50 Vízoldali csatlakozások Ø (mm) 22 x 1 22 x 1 22 x 1 22 x 1 Kültéri készülékek típusa PUHZ-HRP71VHA PUHZ-HRP0VHA PUHZ-HRP0YHA PUHZ-HRP125YHA Fűtőteljesítmény, A2/W35 (kw) 8, 11,20 11,20 14,0 Fogyasztás fűtés esetén, A2/W35 (kw) 2,50 3,71 3,71 5,19 COP fűtés eseté, A2/W35 3,20 3,02 3,02 2,70 Fűtőteljesítmény, A7/W35 (kw) 8,00 11,2 11,20 14,00 Fogyasztás fűtés esetén, A7/W35 (kw) 1,82 2,63 2,63 3,32 COP fűtés esetén, A7/W35 4,40 4,26 4,26 4,22 Fűtőteljesítmény -15 C foknál (kw) 8, 11,20 11,20 14,0 Zajnyomásszint db(a) Tömeg (kg) Teljes csövezési hossz (m) Maximális magasságkülönbség (m) Hűtőközegtöltet (kg)* 5,5 5,5 5,5 5,5 Kalorikus csövek csatlakozása Ø (mm) folyadékoldal gázoldal Tápellátás (V, Phase, Hz) , 1, , 1, , 3, , 3, 50 Áramfelvétel (A) 8,2 11,7 4,0 5,3 Ajánlott kismegszakító (A) * Hűtőközeg-töltet 30 méteres (egy utas) csövezési hosszra Set EH-S20-HRP80-140

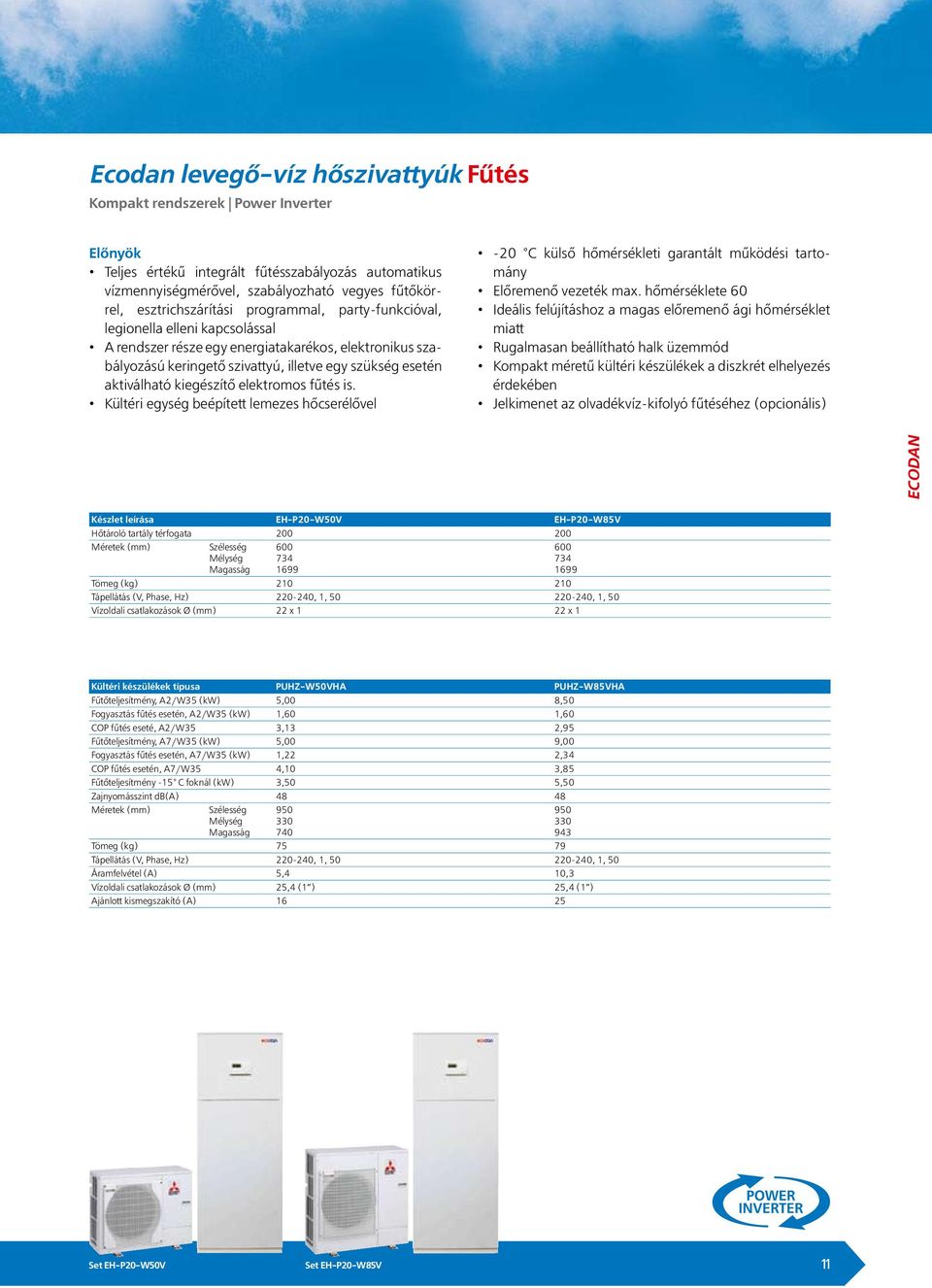

7 Ecodan levegő-víz hőszivattyúk Fűtés Kompakt rendszerek Power Inverter Előnyök Teljes értékű integrált fűtésszabályozás automatikus vízmennyiségmérővel, szabályozható vegyes fűtőkörrel, esztrichszárítási programmal, party-funkcióval, legionella elleni kapcsolással A rendszer része egy energiatakarékos, elektronikus szabályozású keringető szivattyú, illetve egy szükség esetén aktiválható kiegészítő elektromos fűtés is. Kültéri egység beépített lemezes hőcserélővel -20 C külső hőmérsékleti garantált működési tartomány Előremenő vezeték max. hőmérséklete 60 Ideális felújításhoz a magas előremenő ági hőmérséklet miatt Rugalmasan beállítható halk üzemmód Kompakt méretű kültéri készülékek a diszkrét elhelyezés érdekében Jelkimenet az olvadékvíz-kifolyó fűtéséhez (opcionális) ECODAN Készlet leírása EH-P20-W50V EH-P20-W85V Hőtároló tartály térfogata Tömeg (kg) 2 2 Tápellátás (V, Phase, Hz) , 1, , 1, 50 Vízoldali csatlakozások Ø (mm) 22 x 1 22 x 1 Kültéri készülékek típusa PUHZ-W50VHA PUHZ-W85VHA Fűtőteljesítmény, A2/W35 (kw) 5,00 8,50 Fogyasztás fűtés esetén, A2/W35 (kw) 1,60 1,60 COP fűtés eseté, A2/W35 3,13 2,95 Fűtőteljesítmény, A7/W35 (kw) 5,00 9,00 Fogyasztás fűtés esetén, A7/W35 (kw) 1,22 2,34 COP fűtés esetén, A7/W35 4, 3,85 Fűtőteljesítmény -15 C foknál (kw) 3,50 5,50 Zajnyomásszint db(a) Tömeg (kg) Tápellátás (V, Phase, Hz) , 1, , 1, 50 Áramfelvétel (A) 5,4,3 Vízoldali csatlakozások Ø (mm) 25,4 (1 ) 25,4 (1 ) Ajánlott kismegszakító (A) Set EH-P20-W50V Set EH-P20-W85V 11

8 Ecodan levegő-víz hőszivattyúk Fűtés Kompakt rendszerek Zubadan Előnyök 0 % fűtőteljesítmény -15 C külső hőmérsékletig a szabadalmaztatott HIC-hűtőkörnek és a speciális Flash Injection befecskendezésű kompresszornak köszönhetően. Fűtőrúdra nincs többé szükség. -25 C-ig kitolt működési tartomány Előremenő vezeték max. hőmérséklete 60 C, így felújításhoz is ideális Teljes értékű integrált fűtésszabályozás automatikus vízmennyiségmérővel, szabályozható vegyes fűtőkörrel, esztrichszárítási programmal, party-funkcióval, legionella elleni kapcsolással A rendszer része egy energiatakarékos, elektronikus szabályozású keringető szivattyú, illetve egy szükség esetén aktiválható kiegészítő elektromos fűtés is. Csökkentett leolvasztási idő Kompakt méretű kültéri készülékek a diszkrét elhelyezés érdekében Kültéri egység beépített lemezes hőcserélővel Rugalmasan beállítható halk üzemmód Jelkimenet az olvadékvíz-kifolyó fűtéséhez (opcionális) Készlet leírása EH-P20-HW112Y EH-P20-HW140V EH-P20-HW140Y Hőtároló tartály térfogata Tömeg (kg) Tápellátás (V, Phase, Hz) , 1, , 1, , 1, 50 Vízoldali csatlakozások Ø (mm) 22 x 1 22 x 1 22 x 1 Kültéri készülékek típusa PUHZ-HW112YHA PUHZ-HW140VHA PUHZ-HW140YHA Fűtőteljesítmény, A2/W35 (kw) 11,20 14,00 14,00 Fogyasztás fűtés esetén, A2/W35 (kw) 3,72 5,21 5,21 COP fűtés eseté, A2/W35 3,01 2,69 2,69 Fűtőteljesítmény, A7/W35 (kw) 11,20 14,00 14,00 Fogyasztás fűtés esetén, A7/W35 (kw) 2,64 3,34 3,34 COP fűtés esetén, A7/W35 4,24 4,19 4,19 Fűtőteljesítmény -15 C foknál (kw) 11,20 14,00 14,0 Zajnyomásszint db(a) Tömeg (kg) Tápellátás (V, Phase, Hz) , 3, , 1, , 3, 50 Áramfelvétel (A) 4,0 14,9 5,1 Vízoldali csatlakozások Ø (mm) 25,4 (1 ) 25,4 (1 ) 25,4 (1 ) Ajánlott kismegszakító (A) Set EH-P20-HW112/140

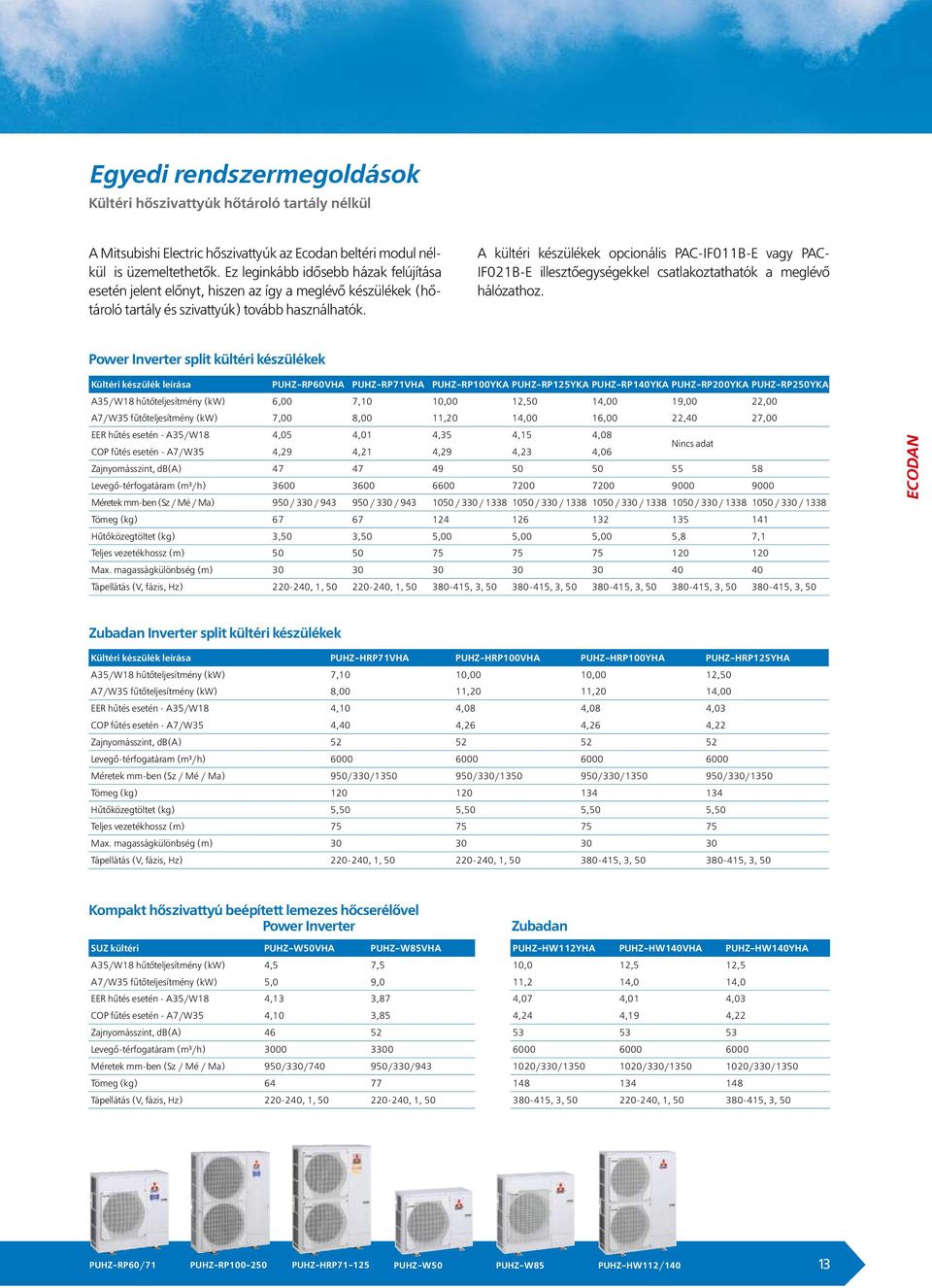

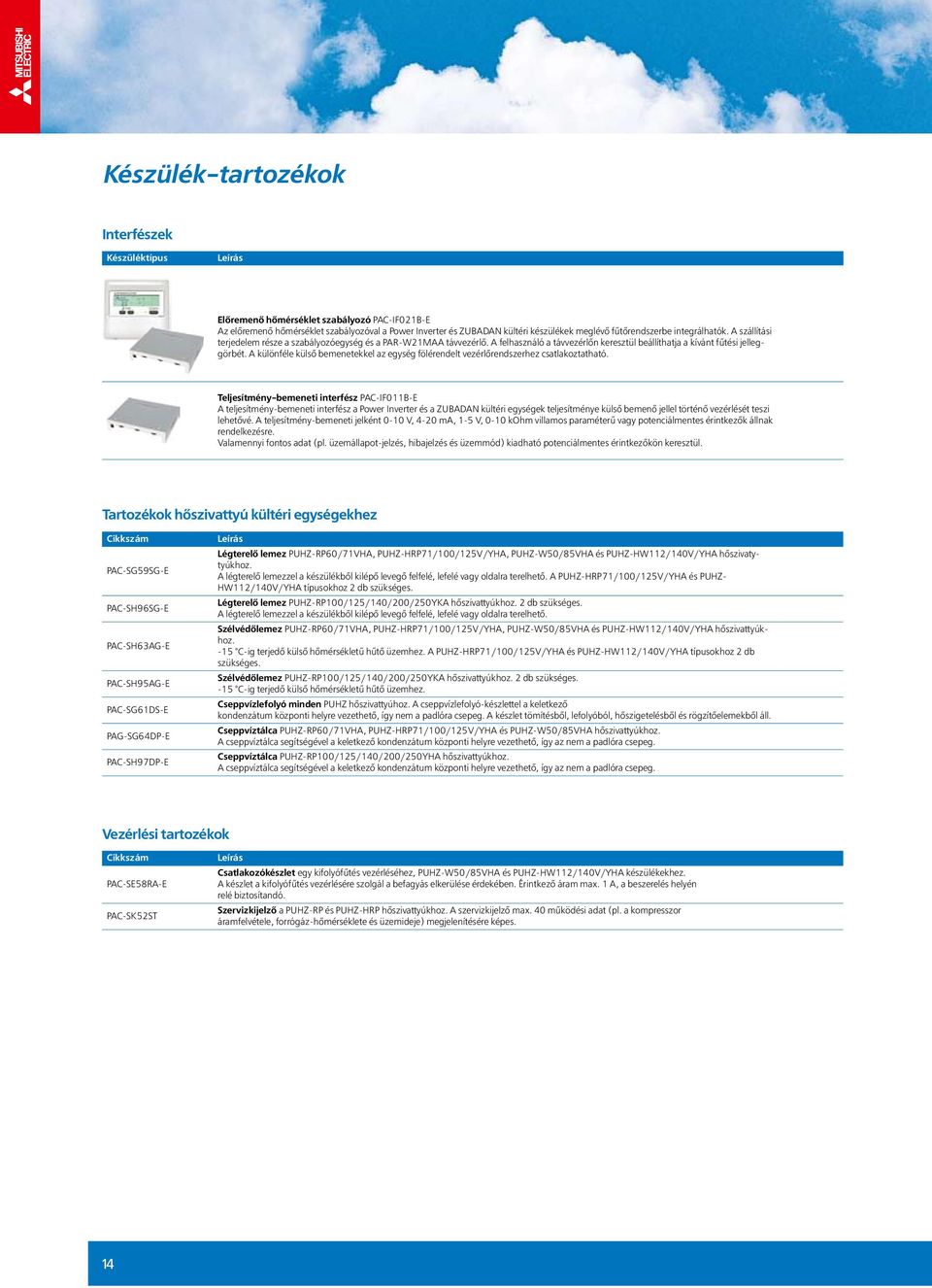

9 Egyedi rendszermegoldások Kültéri hőszivattyúk hőtároló tartály nélkül A Mitsubishi Electric hőszivattyúk az Ecodan beltéri modul nélkül is üzemeltethetők. Ez leginkább idősebb házak felújítása esetén jelent előnyt, hiszen az így a meglévő készülékek (hőtároló tartály és szivattyúk) tovább használhatók. A kültéri készülékek opcionális PAC-IF011B-E vagy PAC- IF021B-E illesztőegységekkel csatlakoztathatók a meglévő hálózathoz. Power Inverter split kültéri készülékek Kültéri készülék leírása PUHZ-RP60VHA PUHZ-RP71VHA PUHZ-RP0YKA PUHZ-RP125YKA PUHZ-RP140YKA PUHZ-RP200YKA PUHZ-RP250YKA A35/W18 hűtőteljesítmény (kw) 6,00 7,,00 12,50 14,00 19,00 22,00 A7/W35 fűtőteljesítmény (kw) 7,00 8,00 11,20 14,00,00 22,40 27,00 EER hűtés esetén - A35/W18 4,05 4,01 4,35 4,15 4,08 Nincs adat COP fűtés esetén - A7/W35 4,29 4,21 4,29 4,23 4,06 Zajnyomásszint, db(a) Levegő-térfogatáram (m³/h) Méretek mm-ben (Sz / Mé / Ma) / / 943 / / / / / / / / / / / / 1338 Tömeg (kg) Hűtőközegtöltet (kg) 3,50 3,50 5,00 5,00 5,00 5,8 7,1 Teljes vezetékhossz (m) Max. magasságkülönbség (m) Tápellátás (V, fázis, Hz) , 1, , 1, , 3, , 3, , 3, , 3, , 3, 50 ECODAN Zubadan Inverter split kültéri készülékek Kültéri készülék leírása PUHZ-HRP71VHA PUHZ-HRP0VHA PUHZ-HRP0YHA PUHZ-HRP125YHA A35/W18 hűtőteljesítmény (kw) 7,,00,00 12,50 A7/W35 fűtőteljesítmény (kw) 8,00 11,20 11,20 14,00 EER hűtés esetén - A35/W18 4, 4,08 4,08 4,03 COP fűtés esetén - A7/W35 4,40 4,26 4,26 4,22 Zajnyomásszint, db(a) Levegő-térfogatáram (m³/h) Méretek mm-ben (Sz / Mé / Ma) // // // // Tömeg (kg) Hűtőközegtöltet (kg) 5,50 5,50 5,50 5,50 Teljes vezetékhossz (m) Max. magasságkülönbség (m) Tápellátás (V, fázis, Hz) , 1, , 1, , 3, , 3, 50 Kompakt hőszivattyú beépített lemezes hőcserélővel Power Inverter SUZ kültéri PUHZ-W50VHA PUHZ-W85VHA A35/W18 hűtőteljesítmény (kw) 4,5 7,5 A7/W35 fűtőteljesítmény (kw) 5,0 9,0 EER hűtés esetén - A35/W18 4,13 3,87 COP fűtés esetén - A7/W35 4, 3,85 Zajnyomásszint, db(a) Levegő-térfogatáram (m³/h) Méretek mm-ben (Sz / Mé / Ma) //740 //943 Tömeg (kg) Tápellátás (V, fázis, Hz) , 1, , 1, 50 Zubadan PUHZ-HW112YHA PUHZ-HW140VHA PUHZ-HW140YHA,0 12,5 12,5 11,2 14,0 14,0 4,07 4,01 4,03 4,24 4,19 4, // 20// 20// , 3, , 1, , 3, 50 PUHZ-RP60/71 PUHZ-RP0-250 PUHZ-HRP PUHZ-W50 PUHZ-W85 PUHZ-HW112/140 13

10 Készülék-tartozékok Interfészek Készüléktípus Leírás Előremenő hőmérséklet szabályozó PAC-IF021B-E Az előremenő hőmérséklet szabályozóval a Power Inverter és ZUBADAN kültéri készülékek meglévő fűtőrendszerbe integrálhatók. A szállítási terjedelem része a szabályozóegység és a PAR-W21MAA távvezérlő. A felhasználó a távvezérlőn keresztül beállíthatja a kívánt fűtési jelleggörbét. A különféle külső bemenetekkel az egység fölérendelt vezérlőrendszerhez csatlakoztatható. Teljesítmény-bemeneti interfész PAC-IF011B-E A teljesítmény-bemeneti interfész a Power Inverter és a ZUBADAN kültéri egységek teljesítménye külső bemenő jellel történő vezérlését teszi lehetővé. A teljesítmény-bemeneti jelként 0- V, 4-20 ma, 1-5 V, 0- kohm villamos paraméterű vagy potenciálmentes érintkezők állnak rendelkezésre. Valamennyi fontos adat (pl. üzemállapot-jelzés, hibajelzés és üzemmód) kiadható potenciálmentes érintkezőkön keresztül. Tartozékok hőszivattyú kültéri egységekhez Cikkszám PAC-SG59SG-E PAC-SH96SG-E PAC-SH63AG-E PAC-SH95AG-E PAC-SG61DS-E PAG-SG64DP-E PAC-SH97DP-E Leírás Légterelő lemez PUHZ-RP60/71VHA, PUHZ-HRP71/0/125V/YHA, PUHZ-W50/85VHA és PUHZ-HW112/140V/YHA hőszivatytyúkhoz. A légterelő lemezzel a készülékből kilépő levegő felfelé, lefelé vagy oldalra terelhető. A PUHZ-HRP71/0/125V/YHA és PUHZ- HW112/140V/YHA típusokhoz 2 db szükséges. Légterelő lemez PUHZ-RP0/125/140/200/250YKA hőszivattyúkhoz. 2 db szükséges. A légterelő lemezzel a készülékből kilépő levegő felfelé, lefelé vagy oldalra terelhető. Szélvédőlemez PUHZ-RP60/71VHA, PUHZ-HRP71/0/125V/YHA, PUHZ-W50/85VHA és PUHZ-HW112/140V/YHA hőszivattyúkhoz. -15 C-ig terjedő külső hőmérsékletű hűtő üzemhez. A PUHZ-HRP71/0/125V/YHA és PUHZ-HW112/140V/YHA típusokhoz 2 db szükséges. Szélvédőlemez PUHZ-RP0/125/140/200/250YKA hőszivattyúkhoz. 2 db szükséges. -15 C-ig terjedő külső hőmérsékletű hűtő üzemhez. Cseppvízlefolyó minden PUHZ hőszivattyúhoz. A cseppvízlefolyó-készlettel a keletkező kondenzátum központi helyre vezethető, így nem a padlóra csepeg. A készlet tömítésből, lefolyóból, hőszigetelésből és rögzítőelemekből áll. Cseppvíztálca PUHZ-RP60/71VHA, PUHZ-HRP71/0/125V/YHA és PUHZ-W50/85VHA hőszivattyúkhoz. A cseppvíztálca segítségével a keletkező kondenzátum központi helyre vezethető, így az nem a padlóra csepeg. Cseppvíztálca PUHZ-RP0/125/140/200/250YHA hőszivattyúkhoz. A cseppvíztálca segítségével a keletkező kondenzátum központi helyre vezethető, így az nem a padlóra csepeg. Vezérlési tartozékok Cikkszám PAC-SE58RA-E PAC-SK52ST Leírás Csatlakozókészlet egy kifolyófűtés vezérléséhez, PUHZ-W50/85VHA és PUHZ-HW112/140V/YHA készülékekhez. A készlet a kifolyófűtés vezérlésére szolgál a befagyás elkerülése érdekében. Érintkező áram max. 1 A, a beszerelés helyén relé biztosítandó. Szervizkijelző a PUHZ-RP és PUHZ-HRP hőszivattyúkhoz. A szervizkijelző max. 40 működési adat (pl. a kompresszor áramfelvétele, forrógáz-hőmérséklete és üzemideje) megjelenítésére képes. 14

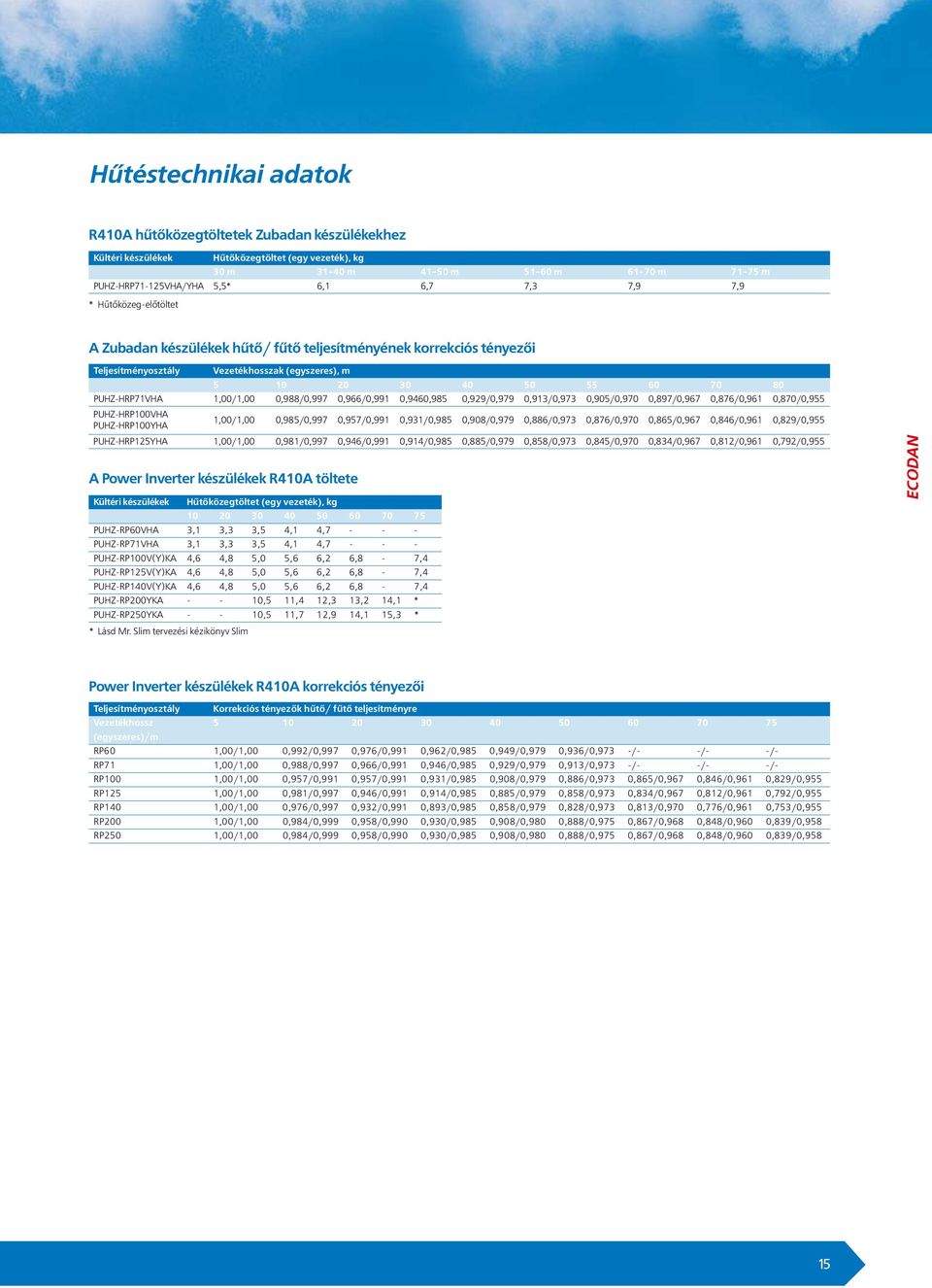

11 Hűtéstechnikai adatok R4A hűtőközegtöltetek Zubadan készülékekhez Kültéri készülékek Hűtőközegtöltet (egy vezeték), kg 30 m m m m m m PUHZ-HRP71-125VHA/YHA 5,5* 6,1 6,7 7,3 7,9 7,9 * Hűtőközeg-előtöltet A Zubadan készülékek hűtő/ fűtő teljesítményének korrekciós tényezői Teljesítményosztály Vezetékhosszak (egyszeres), m PUHZ-HRP71VHA 1,00/1,00 0,988/0,997 0,966/0,991 0,9460,985 0,929/0,979 0,913/0,973 0,905/0,970 0,897/0,967 0,876/0,961 0,870/0,955 PUHZ-HRP0VHA PUHZ-HRP0YHA 1,00/1,00 0,985/0,997 0,957/0,991 0,931/0,985 0,908/0,979 0,886/0,973 0,876/0,970 0,865/0,967 0,846/0,961 0,829/0,955 PUHZ-HRP125YHA 1,00/1,00 0,981/0,997 0,946/0,991 0,914/0,985 0,885/0,979 0,858/0,973 0,845/0,970 0,834/0,967 0,812/0,961 0,792/0,955 A Power Inverter készülékek R4A töltete Kültéri készülékek Hűtőközegtöltet (egy vezeték), kg PUHZ-RP60VHA 3,1 3,3 3,5 4,1 4, PUHZ-RP71VHA 3,1 3,3 3,5 4,1 4, PUHZ-RP0V(Y)KA 4,6 4,8 5,0 5,6 6,2 6,8-7,4 PUHZ-RP125V(Y)KA 4,6 4,8 5,0 5,6 6,2 6,8-7,4 PUHZ-RP140V(Y)KA 4,6 4,8 5,0 5,6 6,2 6,8-7,4 PUHZ-RP200YKA - -,5 11,4 12,3 13,2 14,1 * PUHZ-RP250YKA - -,5 11,7 12,9 14,1 15,3 * * Lásd Mr. Slim tervezési kézikönyv Slim ECODAN Power Inverter készülékek R4A korrekciós tényezői Teljesítményosztály Korrekciós tényezők hűtő/ fűtő teljesítményre Vezetékhossz (egyszeres)/m RP60 1,00/1,00 0,992/0,997 0,976/0,991 0,962/0,985 0,949/0,979 0,936/0,973 -/- -/- -/- RP71 1,00/1,00 0,988/0,997 0,966/0,991 0,946/0,985 0,929/0,979 0,913/0,973 -/- -/- -/- RP0 1,00/1,00 0,957/0,991 0,957/0,991 0,931/0,985 0,908/0,979 0,886/0,973 0,865/0,967 0,846/0,961 0,829/0,955 RP125 1,00/1,00 0,981/0,997 0,946/0,991 0,914/0,985 0,885/0,979 0,858/0,973 0,834/0,967 0,812/0,961 0,792/0,955 RP140 1,00/1,00 0,976/0,997 0,932/0,991 0,893/0,985 0,858/0,979 0,828/0,973 0,813/0,970 0,776/0,961 0,753/0,955 RP200 1,00/1,00 0,984/0,999 0,958/0,990 0,930/0,985 0,908/0,980 0,888/0,975 0,867/0,968 0,848/0,960 0,839/0,958 RP250 1,00/1,00 0,984/0,999 0,958/0,990 0,930/0,985 0,908/0,980 0,888/0,975 0,867/0,968 0,848/0,960 0,839/0,958 15

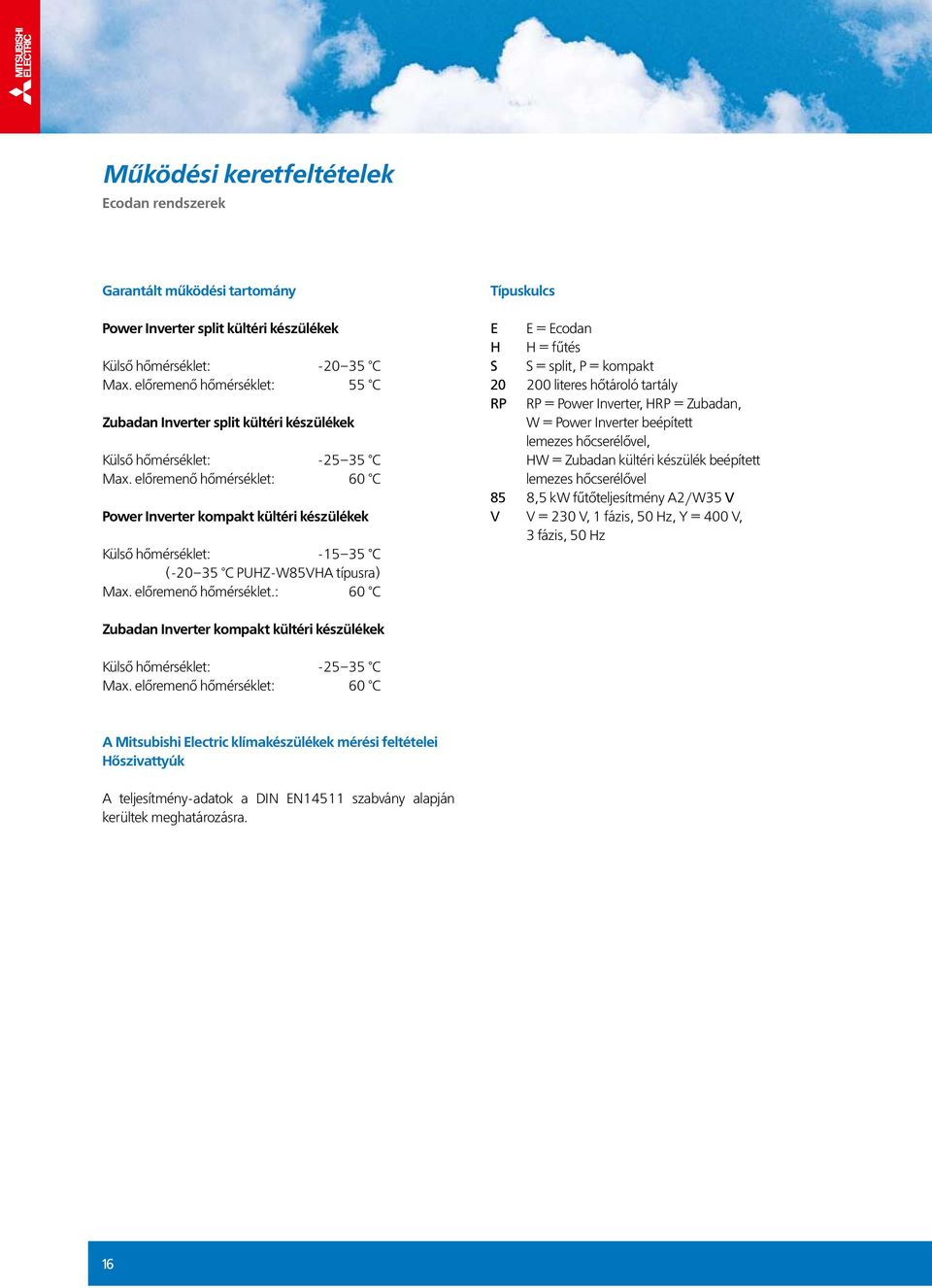

12 Működési keretfeltételek Ecodan rendszerek Garantált működési tartomány Power Inverter split kültéri készülékek Külső hőmérséklet: C Max. előremenő hőmérséklet: 55 C Zubadan Inverter split kültéri készülékek Külső hőmérséklet: C Max. előremenő hőmérséklet: 60 C Power Inverter kompakt kültéri készülékek Külső hőmérséklet: C ( C PUHZ-W85VHA típusra) Max. előremenő hőmérséklet.: 60 C Típuskulcs E E = Ecodan H H = fűtés S S = split, P = kompakt literes hőtároló tartály RP RP = Power Inverter, HRP = Zubadan, W = Power Inverter beépített lemezes hőcserélővel, HW = Zubadan kültéri készülék beépített lemezes hőcserélővel 85 8,5 kw fűtőteljesítmény A2/W35 V V V = 230 V, 1 fázis, 50 Hz, Y = 400 V, 3 fázis, 50 Hz Zubadan Inverter kompakt kültéri készülékek Külső hőmérséklet: C Max. előremenő hőmérséklet: 60 C A Mitsubishi Electric klímakészülékek mérési feltételei Hőszivattyúk A teljesítmény-adatok a DIN EN14511 szabvány alapján kerültek meghatározásra.
