1 ESTIA levegő-víz hőszivattyú Előadja: Katona István

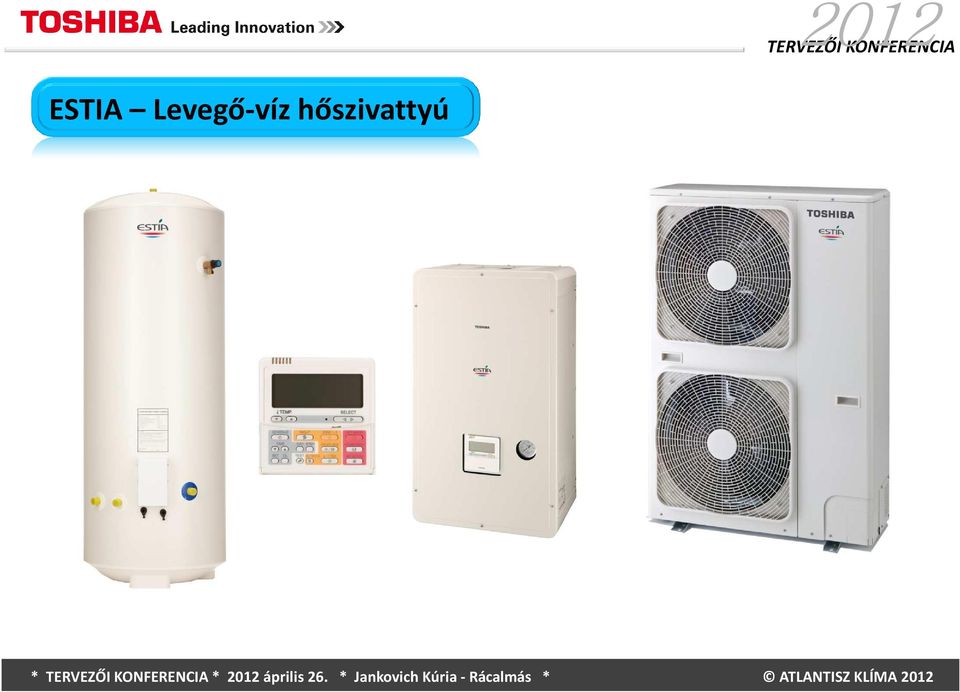

2 ESTIA Levegő-víz hőszivattyú

3 Melegvíz ESTIA rendszer Radiátoros fűtés Távirányító Fan-coil Kültéri egység Hydro-egység HMV-tároló Padlófűtés

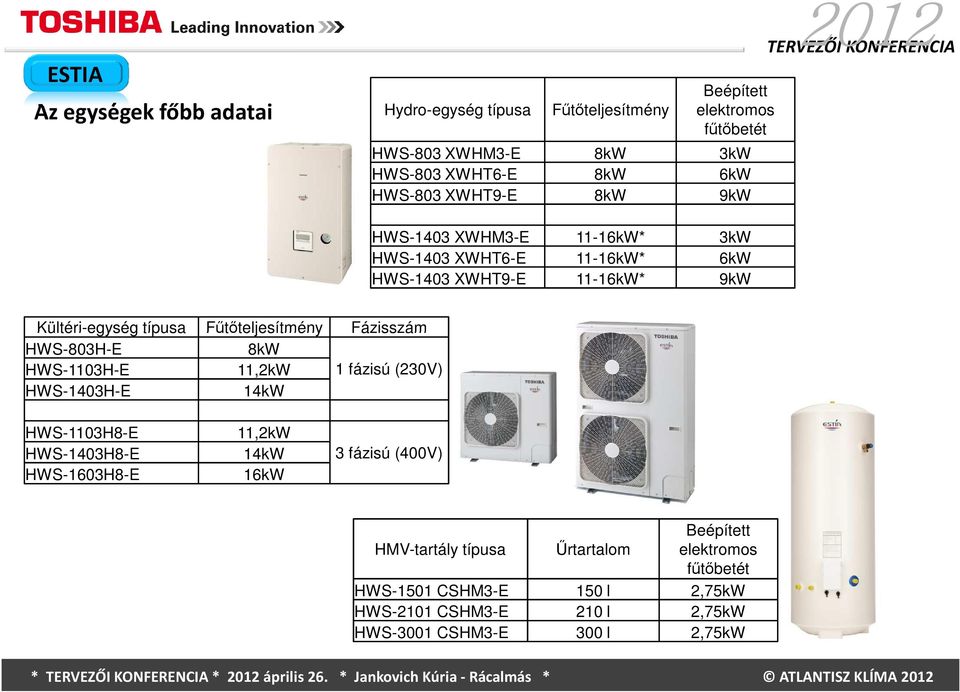

4 Az egységek főbb adatai Hydro-egység típusa Fűtőteljesítmény Beépített elektromos fűtőbetét HWS-803 XWHM3-E 8kW 3kW HWS-803 XWHT6-E 8kW 6kW HWS-803 XWHT9-E 8kW 9kW HWS-1403 XWHM3-E 11-16kW* 3kW HWS-1403 XWHT6-E 11-16kW* 6kW HWS-1403 XWHT9-E 11-16kW* 9kW Kültéri-egység típusa Fűtőteljesítmény Fázisszám HWS-803H-E 8kW HWS-1103H-E 11,2kW 1 fázisú (230V) HWS-1403H-E 14kW HWS-1103H8-E HWS-1403H8-E HWS-1603H8-E 11,2kW 14kW 16kW 3 fázisú (400V) HMV-tartály típusa Űrtartalom Beépített elektromos fűtőbetét HWS-1501 CSHM3-E 150 l 2,75kW HWS-2101 CSHM3-E 210 l 2,75kW HWS-3001 CSHM3-E 300 l 2,75kW

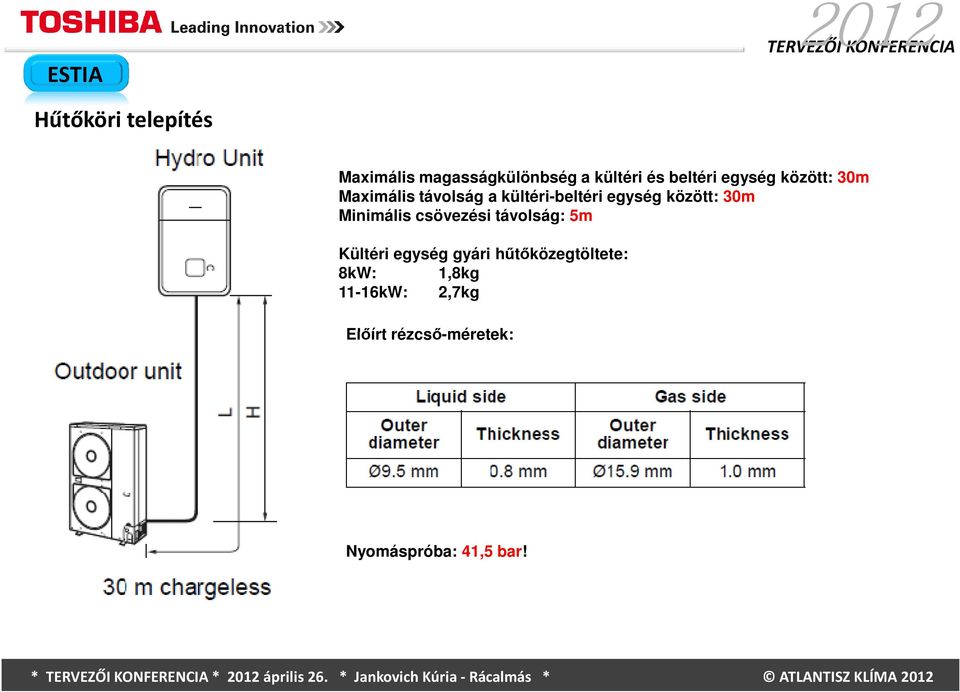

5 Hűtőköri telepítés Maximális magasságkülönbség a kültéri és beltéri egység között: 30m Maximális távolság a kültéri-beltéri egység között: 30m Minimális csövezési távolság: 5m Kültéri egység gyári hűtőközegtöltete: 8kW: 1,8kg 11-16kW: 2,7kg Előírt rézcső-méretek: Nyomáspróba: 41,5 bar!

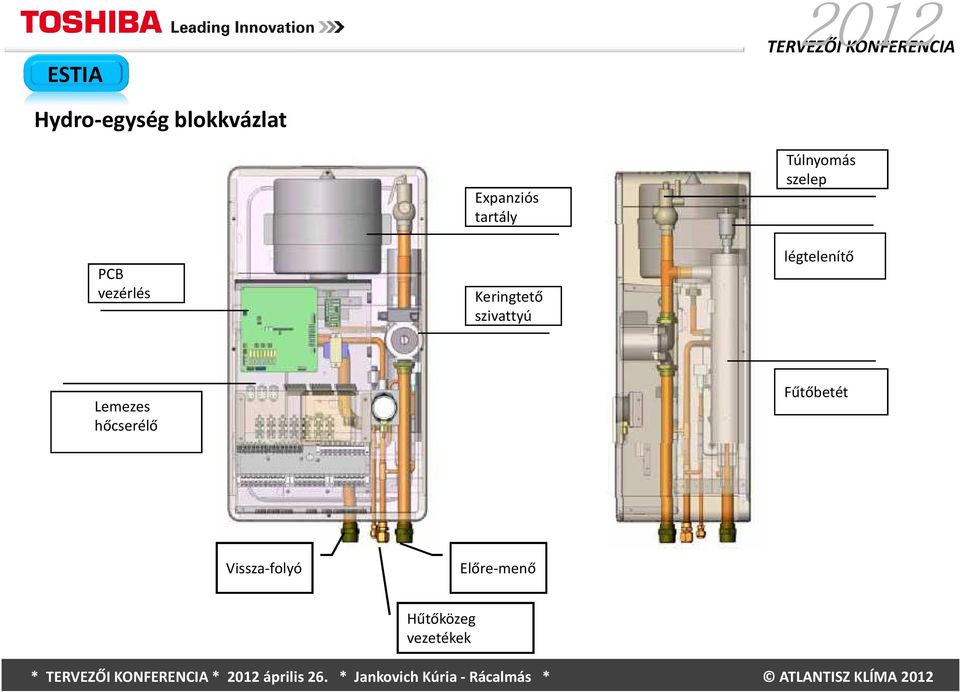

6 Hydro-egység blokkvázlat PCB vezérlés Expanziós tartály Keringtető szivattyú Túlnyomás szelep légtelenítő Lemezes hőcserélő Fűtőbetét Vissza-folyó Előre-menő Hűtőközeg vezetékek

7 Hydro-egység elvi séma Tágulási tartály V=12l Pe=1bar Automata légtelenítő Lefúvatószelep Ple=3bar Nyomás mérő Gáz hűtőcső ϕ15 Beépített fűtőelem: 3, 6 vagy 9 kw Keringtető szivattyú Vízelőremenő 5/4 Folyadék hűtőcső ϕ10 Áramláskapcsoló Vízvisszatérő 5/4 Lemezes hőcserélő

8 Beépített tágulási tartály A beépített tágulási tartály térfogata: 12liter A tartály kezdő (előfeszített) nyomása: 1bar A beépített biztonsági lefúvató szelep lefúvatási nyomása: 3bar A rendszer vízzel való feltöltésekor 2bar nyomásig töltsünk, tesztüzem után pedig ha lecsökken a nyomás ezen érték alá, akkor töltsünk még rá újra annyi vizet, hogy ez a nyomásérték megmaradjon! Az automatikus légtelenítő gyárilag be van tekerve egy műanyag sapkával. 2 fordulattal lazítsa meg, hogy a légtelenítő működni tudjon! Ha a beépített tágulási tartály térfogata nem elég, akkor kiegészítő tartályt kell építeni a rendszerbe! A beépített tartály 55 C-os maximális fűtővíz-hőmérsékletnél és 2 baros feltöltéskor kb. 220 liter rendszertérfogatig elegendő!

9 Beépített szivattyú és áramlási viszonyok A Hydro-egység számára mindig biztosítani kell egy minimális vízáramot, különben áramlási hibára a készülék leáll! (A01 hibakód) A beépített szivattyú karakterisztikái, bejelölve a minimális áramlási mennyiséggel: 8kW Hydro egység szivattyú: Grundfos UPS Min. áramlás: 13 liter/perc kw Hydro egység szivattyú: Grundfos UPS Min. áramlás: 17,5liter/perc FIGYELEM! A kültéri egység leolvasztásakor minimálisan 20 liter víz szükséges, hogy a beltéri hőcserélő ne fagyjon el. Ezt a vízmennyiséget puffertartállyal, elegendően hosszú csővezetékkel vagy hőleadóval biztosítani kell! By-pass ág beiktatása szükséges lehet.

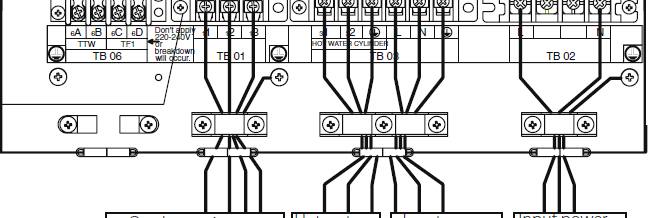

10 Hydro-egység erősáramú bekötései Kültéri felé 4x1,5mm2 HMV elektromos fűtőbetéthez 3x1,5mm2 HMV betáp 12A 3x1,5mm2 Beépített el. fűtőelem betápja: 3kW: 3x1,5mm2 (L,N,Föld) 6 és 9kW: 5x2,5mm2(3L,N,Föld)

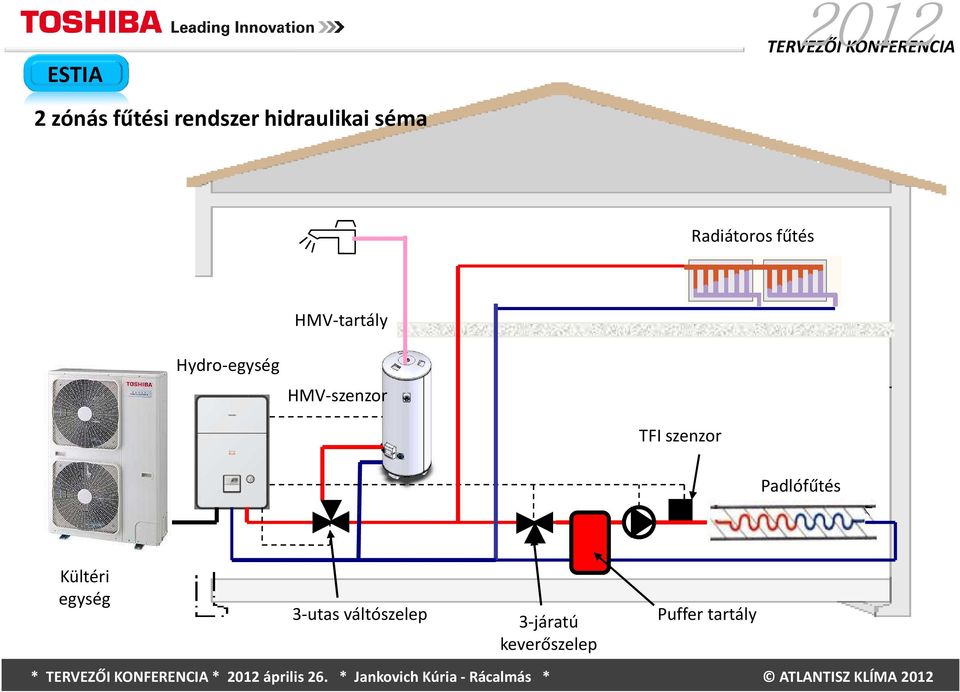

11 2 zónás fűtési rendszer hidraulikai séma Radiátoros fűtés HMV-tartály Hydro-egység HMV-szenzor TFI szenzor Padlófűtés Kültéri egység 3-utas váltószelep 3-járatú keverőszelep Puffer tartály

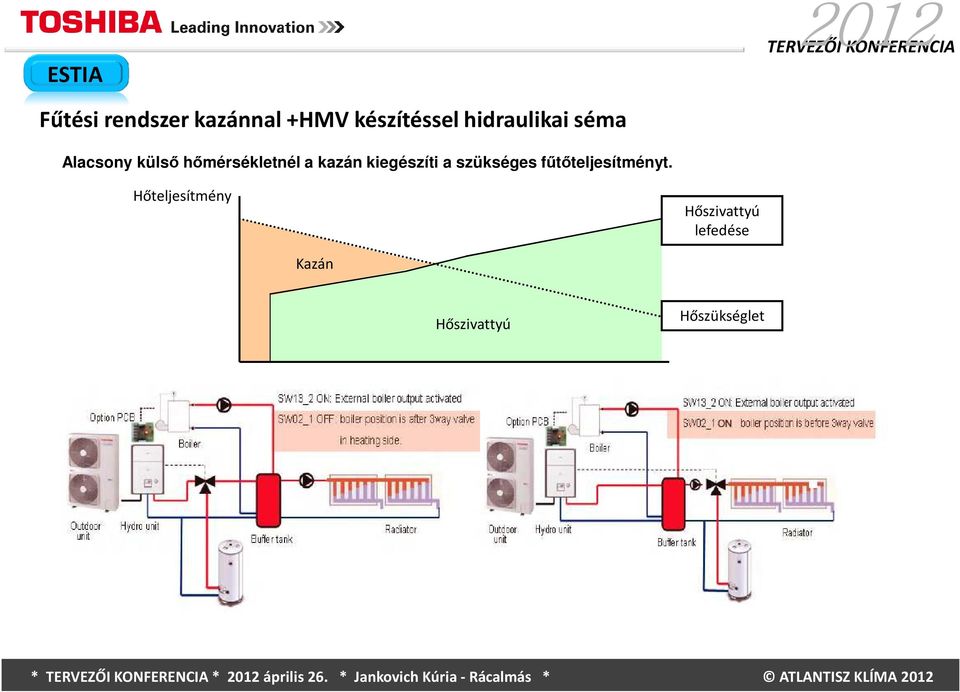

12 Fűtési rendszer kazánnal +HMV készítéssel hidraulikai séma Alacsony külső hőmérsékletnél a kazán kiegészíti a szükséges fűtőteljesítményt. Hőteljesítmény Hőszivattyú lefedése Kazán Hőszivattyú Hőszükséglet -20C Outdoor temperature

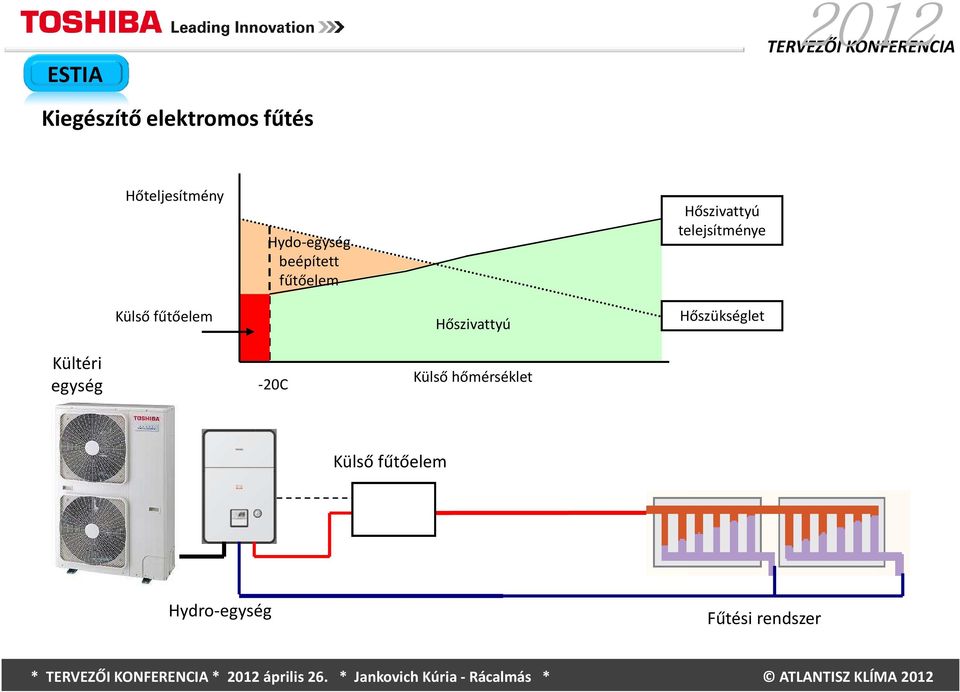

13 Kiegészítő elektromos fűtés Hőteljesítmény Hydo-egység beépített fűtőelem Hőszivattyú telejsítménye Külső fűtőelem Hőszivattyú Hőszükséglet Kültéri egység -20C Külső hőmérséklet Külső fűtőelem Hydro-egység Fűtési rendszer

14 Vezérlési lehetőségek termosztáttal Lehetőség van szobatermosztátról vagy az Estia távszabályzóról vezérelni Opciós modul TCB-PCMO3E < vagy> Estia fali-vezérlő Kültéri egység Szobatermosztát Hydro-egység Fűtési rendszer

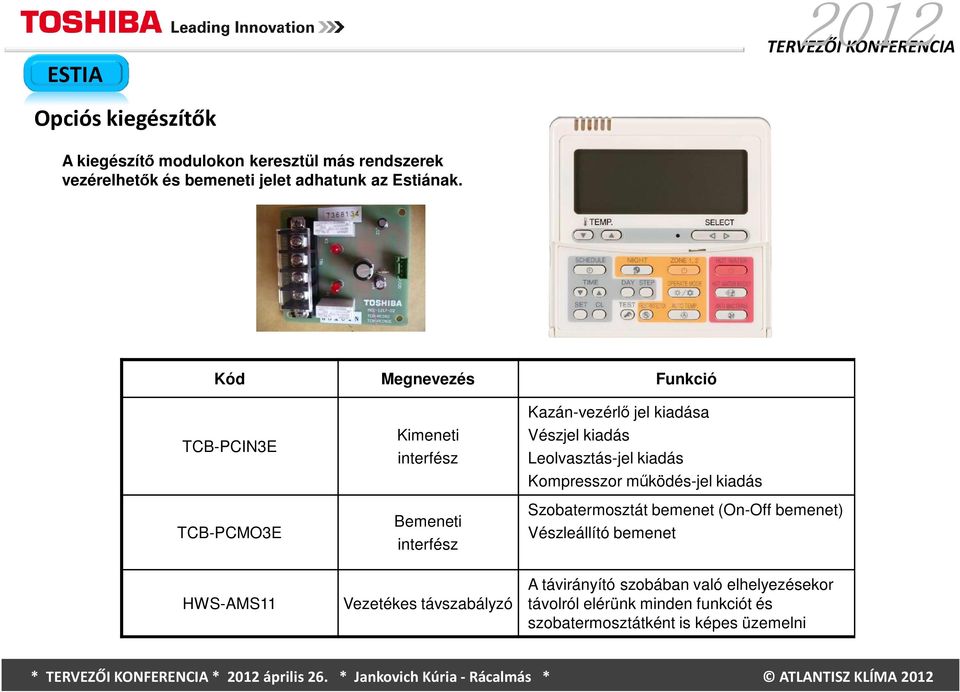

15 Opciós kiegészítők A kiegészítő modulokon keresztül más rendszerek vezérelhetők és bemeneti jelet adhatunk az Estiának. Kód Megnevezés Funkció TCB-PCIN3E TCB-PCMO3E HWS-AMS11 Kimeneti interfész Bemeneti interfész Vezetékes távszabályzó Kazán-vezérlő jel kiadása Vészjel kiadás Leolvasztás-jel kiadás Kompresszor működés-jel kiadás Szobatermosztát bemenet (On-Off bemenet) Vészleállító bemenet A távirányító szobában való elhelyezésekor távolról elérünk minden funkciót és szobatermosztátként is képes üzemelni

16 Távoli fali-vezérlő használata Lehetőség van egy opcióként megvásárolt fali vezérlőt (vagy akár a Hydro-egységen lévőt is) elhelyezni a komfort térben úgy, hogy az szobatermosztátként működjön. Gyári beállításban előremenő vízhőmérsékletre működik a szabályzás, ennek hőfoka látható is a kijelzőn ami állítható a Temp gombokkal. Ha szobahőmérsékletre szeretnénk szabályozni, akkor a következő beállításokat kell elvégezni: 1. A fali vezérlő (HWS-AMS11) hátlapján a bit-kapcsolókat megfelelően beállítani: Dip kapcsoló 1: OFF: fő vezérlő, ON: másodlagos vezérlő Dip kapcsoló 2: OFF: szabályzás előremenő vízre, ON: szabályzás szobahőmérsékletre Megjegyzés: Alárendelt vezérlővel nem lehet időprogramot vezérelni! 2. FC kódnál a 40-est állítsuk át 1-re. Megjegyzés: Szobahőmérsékletre való szabályzáskor az FC 96 és 9D-vel állíthatjuk be azt a vízhőmérsékletet, amelyre a berendezés elinduláskor megcéloz. Amennyiben fél órán belül nem éri el a szoba levegője a kívánt hőfokot, úgy 1C-al emeli vagy csökkenti (fűtés vagy hűtés) a víz hőmérsékletlét.

17 TERVEZŐI KONFRENCIA KÖSZÖNÖM A FIGYELMÜKET!
