1 Folyadékhűtős rendszerek Minden évszakban TÖKÉLETES KOMFORT Katalógus Fűtés Légkondicionálás Hűtés- és légtechnikai rendszerek Kereskedelmi hűtés 2011

2 A DAIKIN NÖVEKEDÉSÉNEK 4 PILLÉRE

3 LÉGKONDICIONÁLÁS KERESKEDELMI HŰTÉS FŰTÉS HŰTÉS- ÉS LÉGTECHNIKAI RENDSZEREK VEZETŐ SZEREPBEN A MINŐSÉGI TERMÉKEKKEL A Daikin kimagasló energiahatékonysággal rendelkező, széles körben használható, magas színvonalú, beltéri klíma szabályozó berendezéseket és rendszereket gyárt kereskedelmi létesítményekben, lakóépületekben és ipari üzemekben történő alkalmazásra. Termék portfóliónk négy, egymástól jól elhatárolható pilléren nyugszik, ami jól illusztrálja a Daikin sokrétűségét: optimális fűtési megoldások: levegő-levegő (lakóépületekben és kereskedelmi létesítményekben történő alkalmazás) és levegő-víz (lakóépületekben, opciós használati melegvíz rendszerrel) hőszivattyúk direkt elpárologtatós légkondicionálás kialakítása lakóépületekben és kereskedelmi létesítményekben hűtés- és légtechnikai rendszerek ipari és komfort alkalmazásra közepes és alacsony hőmérsékletű kereskedelmi hűtés a kiskereskedelem számára Vállalatunk mindegyik alappillére korszerű technológiai színvonalat képvisel, hogy minden területen biztosíthassuk a maximális energiahatékonyságot, a minimális energiafogyasztást, az alacsony működési költségeket és berendezéseink hosszú élettartamát. Termékeink széles köre teljes egészében és átfogóan lefedi a beltéri klimatizálási tevékenységet, és rávilágít arra, hogy megbízhatóan, bármikor képesek vagyunk megfelelni a végfelhasználók, tervezők, kivitelezők és üzemeltetők igényeinek. VEZETŐ SZEREPBEN A MINŐSÉGI GYÁRTÁS ÉS A VEVŐSZOLGÁLAT TERÜLETÉN Vállalatunk 1972-es ostendi (Belgium) megalapítása óta folyamatosan korszerűsítjük és bővítjük üzemeinket, többek között új gyárak építésével Milánóban (Olaszország), Plzenben és Brnoban (Csehország), és felvásárlások útján Cramlingtonban (UK), Güglingenben (Németország) és Cecchinában (Olaszország). Ezeken a helyeken üzemeinket a tevékenységi körük szerinti legfejlettebbek között tartják számon Európában. Emellett természetesen valamennyi üzemünk profitál a japán anyavállalat hibátlanságra, a beszállítói lánc hatékonyságára és egyedülálló kutatás-fejlesztésre törekvő gyártási filozófiájából is. Szilárd alapokon álló gyártási hálózatunk teljes mértékben egy, a saját tulajdonunkban lévő leányvállalat hálózatban összpontosul. Létesítményeink megtalálhatók az Egyesült Királyság, Franciaország, Németország, Olaszország, Spanyolország, Portugália, Lengyelország, Görögország, Belgium, Hollandia, Svédország, Közép-Európa és Dél-Afrika területén. Mindezen túl számos független viszonteladó partnerünk is segíti munkánkat Európában, Afrikában és a Közel-Keleten, továbbá számos irodánk működik Írországban, Oroszországban és Törökországban. Ezen törekvéseink tapasztalaton alapuló és professzionális támogatása biztosítja számunkra az irigylésre méltóan szoros kapcsolatot a világpiaccal. Termékprogramjaink megálmodói nagyon precízen alkalmazkodnak a regionális igényekhez, gyors és hatékony választ adnak a potenciális piaci terjeszkedésre. 1

4 ÚJ TERMÉKEK 2011 FWC KAZETTÁS FAN-COIL EGYSÉG 52 > > 360 -os légbefúvás > > A DC ventilátor motornak köszönhetően alacsony áramfelvétel > > Modern, stílusos, fehér szinű RAL9010 dekorációs panel > > Frisslevegő-hozzávezető készlet kapható 2

5 TARTALOMJEGYZÉK HŰTÉS- ÉS LÉGTECHNIKAI RENDSZEREK FOLYADÉKHŰTŐK 10 Léghűtéses folyadékhűtő 12 EWAQ-ACV3 14 EWAQ-ACW1 15 EWYQ-ACV3 16 EWYQ-ACW1 17 EUWAC-FBZW1 18 EUWA*-KBZW1 20 EUWY*-KBZW1 21 EWAQ-DAYN 22 EWYQ-DAYN 23 Kondenzátor nélküli folyadékhűtő 24 EWLP-KBW1N 26 Vízhűtéses folyadékhűtő 28 EWWP-KBW1N 30 TARTOZÉKOK DICN (Daikin integrált folyadékhűtésű hálózat) 32 EHMC, EKBT (Hidraulikus modul) 33 Száraz hűtők és kondenzátorok 34 Hűtőtornyok 34 KONDENZÁTOR EGYSÉGEK 35 ERQ 36 VRV légkezelő alkalmazások 38 ÚJ ÚJ ÚJ SZELLŐZTETÉS 39 Fan-coil egységek Álmennyezeti, légcsatornázható egységek 40 FWB-JT/JF 40 FWM-DT/DF 41 FWB-BT 42 FWD-AT/AF 43 Burkolatos egységek 44 FWV-DT/DF 44 FWL-DT/DF 45 FWT-BT 46 Kazettás álmennyezeti egységek 48 FWF-AT 48 FWF-BT/BF 49 FWC-BT/BF 50 FWC-AT/AF 51 Léghűtők 52 Hővisszanyerős szellőztetés 54 Rooftop egységek 56 VRV -re köthető Plug and Play légkezelő egységek 60 VÁLASZTHATÓ KIEGÉSZÍTŐK ÉS TARTOZÉKOK 67 Folyadékhűtők 68 Fan-coil egységek 72 Szellőztetés 74 3

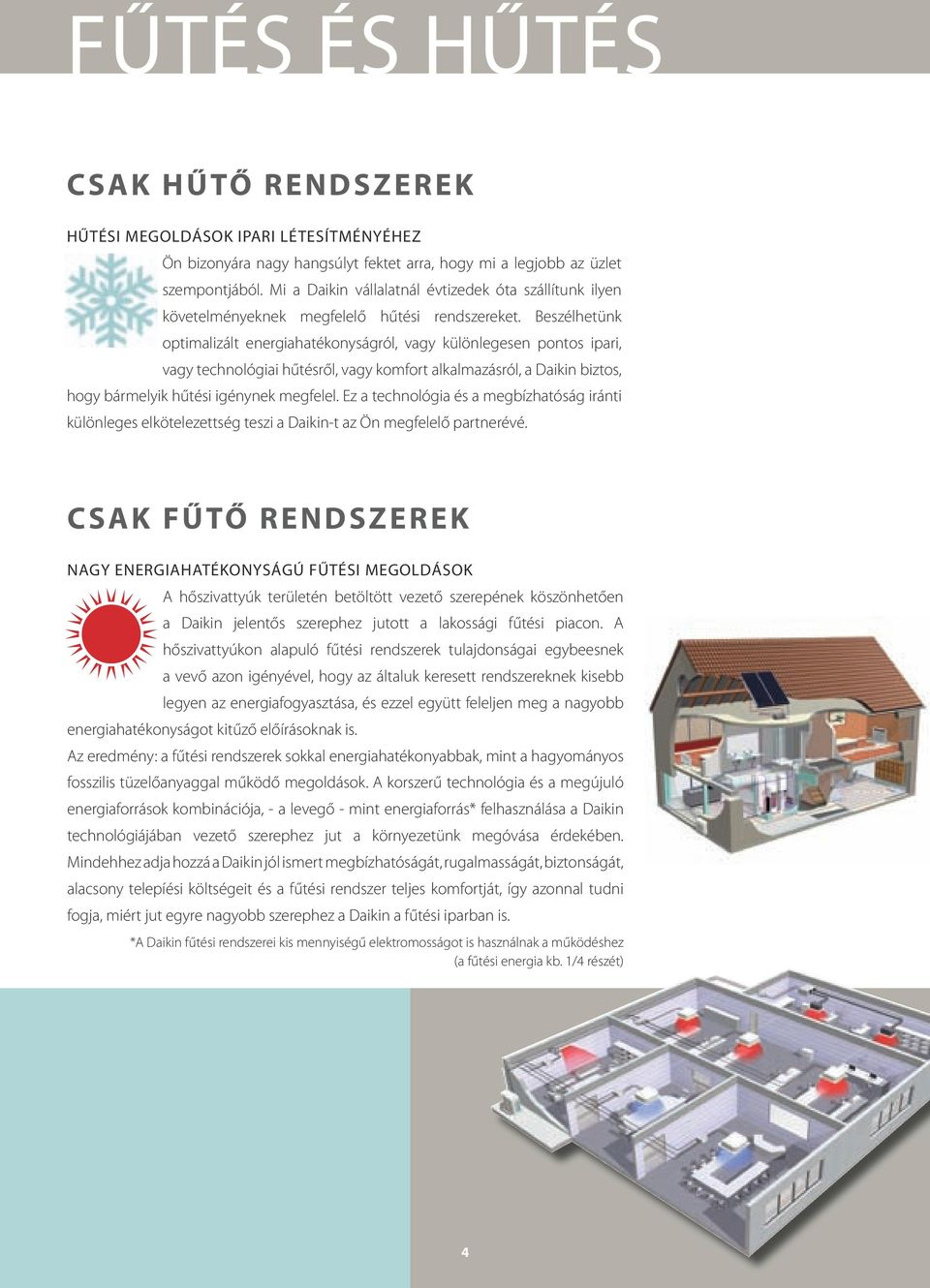

6 FŰTÉS ÉS HŰTÉS CSAK HŰTŐ RENDSZEREK HŰTÉSI MEGOLDÁSOK IPARI LÉTESÍTMÉNYÉHEZ Ön bizonyára nagy hangsúlyt fektet arra, hogy mi a legjobb az üzlet szempontjából. Mi a Daikin vállalatnál évtizedek óta szállítunk ilyen követelményeknek megfelelő hűtési rendszereket. Beszélhetünk optimalizált energiahatékonyságról, vagy különlegesen pontos ipari, vagy technológiai hűtésről, vagy komfort alkalmazásról, a Daikin biztos, hogy bármelyik hűtési igénynek megfelel. Ez a technológia és a megbízhatóság iránti különleges elkötelezettség teszi a Daikin-t az Ön megfelelő partnerévé. CSAK FŰTŐ RENDSZEREK NAGY ENERGIAHATÉKONYSÁGÚ FŰTÉSI MEGOLDÁSOK A hőszivattyúk területén betöltött vezető szerepének köszönhetően a Daikin jelentős szerephez jutott a lakossági fűtési piacon. A hőszivattyúkon alapuló fűtési rendszerek tulajdonságai egybeesnek a vevő azon igényével, hogy az általuk keresett rendszereknek kisebb legyen az energiafogyasztása, és ezzel együtt feleljen meg a nagyobb energiahatékonyságot kitűző előírásoknak is. Az eredmény: a fűtési rendszerek sokkal energiahatékonyabbak, mint a hagyományos fosszilis tüzelőanyaggal működő megoldások. A korszerű technológia és a megújuló energiaforrások kombinációja, - a levegő - mint energiaforrás* felhasználása a Daikin technológiájában vezető szerephez jut a környezetünk megóvása érdekében. Mindehhez adja hozzá a Daikin jól ismert megbízhatóságát, rugalmasságát, biztonságát, alacsony telepíési költségeit és a fűtési rendszer teljes komfortját, így azonnal tudni fogja, miért jut egyre nagyobb szerephez a Daikin a fűtési iparban is. *A Daikin fűtési rendszerei kis mennyiségű elektromosságot is használnak a működéshez (a fűtési energia kb. 1/4 részét) 4

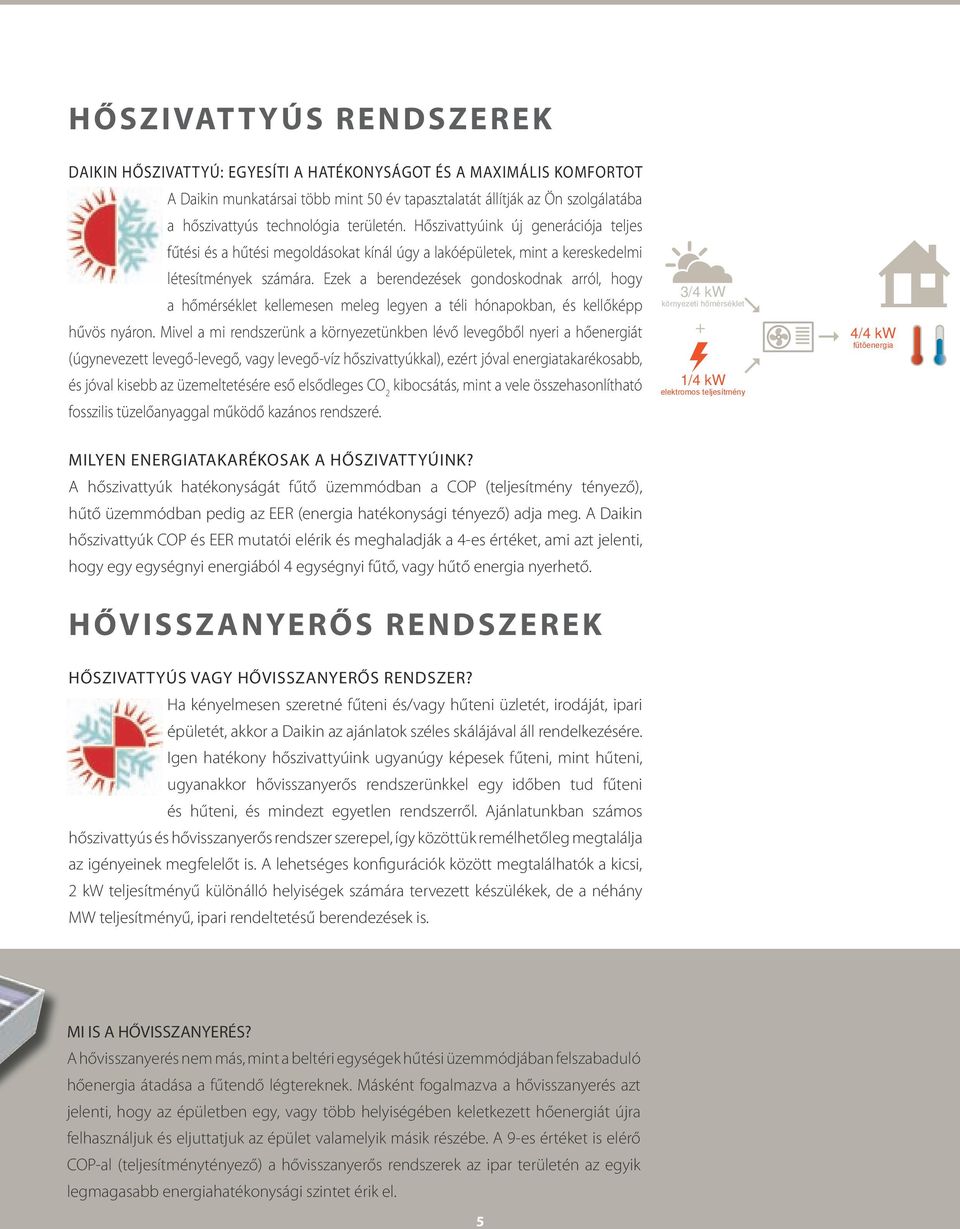

7 HŐSZIVATTYÚS RENDSZEREK DAIKIN HŐSZIVATTYÚ: EGYESÍTI A HATÉKONYSÁGOT ÉS A MAXIMÁLIS KOMFORTOT A Daikin munkatársai több mint 50 év tapasztalatát állítják az Ön szolgálatába a hőszivattyús technológia területén. Hőszivattyúink új generációja teljes fűtési és a hűtési megoldásokat kínál úgy a lakóépületek, mint a kereskedelmi létesítmények számára. Ezek a berendezések gondoskodnak arról, hogy a hőmérséklet kellemesen meleg legyen a téli hónapokban, és kellőképp hűvös nyáron. Mivel a mi rendszerünk a környezetünkben lévő levegőből nyeri a hőenergiát (úgynevezett levegő-levegő, vagy levegő-víz hőszivattyúkkal), ezért jóval energiatakarékosabb, és jóval kisebb az üzemeltetésére eső elsődleges CO 2 kibocsátás, mint a vele összehasonlítható fosszilis tüzelőanyaggal működő kazános rendszeré. 3/4 kw környezeti hőmérséklet + 1/4 kw elektromos teljesítmény 4/4 kw fűtőenergia MILYEN ENERGIATAKARÉKOSAK A HŐSZIVATTYÚINK? A hőszivattyúk hatékonyságát fűtő üzemmódban a COP (teljesítmény tényező), hűtő üzemmódban pedig az EER (energia hatékonysági tényező) adja meg. A Daikin hőszivattyúk COP és EER mutatói elérik és meghaladják a 4-es értéket, ami azt jelenti, hogy egy egységnyi energiából 4 egységnyi fűtő, vagy hűtő energia nyerhető. HŐVISSZANYERŐS RENDSZEREK HŐSZIVATTYÚS VAGY HŐVISSZANYERŐS RENDSZER? Ha kényelmesen szeretné fűteni és/vagy hűteni üzletét, irodáját, ipari épületét, akkor a Daikin az ajánlatok széles skálájával áll rendelkezésére. Igen hatékony hőszivattyúink ugyanúgy képesek fűteni, mint hűteni, ugyanakkor hővisszanyerős rendszerünkkel egy időben tud fűteni és hűteni, és mindezt egyetlen rendszerről. Ajánlatunkban számos hőszivattyús és hővisszanyerős rendszer szerepel, így közöttük remélhetőleg megtalálja az igényeinek megfelelőt is. A lehetséges konfigurációk között megtalálhatók a kicsi, 2 kw teljesítményű különálló helyiségek számára tervezett készülékek, de a néhány MW teljesítményű, ipari rendeltetésű berendezések is. MI IS A HŐVISSZANYERÉS? A hővisszanyerés nem más, mint a beltéri egységek hűtési üzemmódjában felszabaduló hőenergia átadása a fűtendő légtereknek. Másként fogalmazva a hővisszanyerés azt jelenti, hogy az épületben egy, vagy több helyiségében keletkezett hőenergiát újra felhasználjuk és eljuttatjuk az épület valamelyik másik részébe. A 9-es értéket is elérő COP-al (teljesítménytényező) a hővisszanyerős rendszerek az ipar területén az egyik legmagasabb energiahatékonysági szintet érik el. 5

8 SZEZONÁLIS HATÉKONYSÁG Az európai törvények* a fogyasztókat az energiafelhasználás drasztikus csökkentésére, otthonaik energiatakarékosságának fejlesztésére ösztönzik, hogy megfeleljenek a Bizottság 20/20/20 irányelveinek - ezért az ipar is mind célravezetőbb eszközöket keres az energiahatékonyság növelésére. Az irányelv célja a termékek környezetre gyakorolt hatásának csökkentése az EUban. A NÉVLEGES HATÉKONYSÁG HIÁNYOSSÁGAI Az energiahatékonyság és a környezetre gyakorolt hatás mérése nem újkeletű Európában. Az ilyen mérések arra szolgálnak, hogy a végfelhasználókat tájékoztatni lehessen a légkondicionáló teljesítményéről annak érdekében, hogy körültekintő döntést hozhassanak a vásárláskor. A jelenleg használt mérési eljárás a névleges hatékonyság - azonban ennek eredménye igen messze van a valódi teljesítménytől. Esemény Hőmérséklet-eloszlási görbe SZEZONÁLIS HATÉKONYSÁG ÖSSZHANGBAN VAN A RÉSZLEGES TERHELÉSKOR LEADOTT TELJESÍTMÉNNYEL A helyzetet megoldására egy új mérési eljárást - a szezonális hatékonyság mérését - dolgozták ki. A szezonális és a névleges hatékonyság mérése közötti főbb különbségek: Egy névleges hőmérséklet helyett a több hűtésre és fűtésre vonatkozó meghatározott hőmérséklet jobban tükrözi a tényleges teljesítményt az adott szezonban A teljes kapacitás helyett a részleges teljesítmények összegével számol A szezonális hatékonyság számítási módszerének alkalmazásával a berendezés valós teljesítménye jobban megbecsülhető, mivel a rendszerek többsége leginkább részleges terhelésen működik Aktuális COP érték Aktuális EER érték Fűtés Hűtés Éves energiafogyasztás 7 35 Hőmérséklet NÉVLEGES ÖSSZES ESEER - Európai szezonális energiahatékonysági tényező Ahhoz, hogy megbízható elemzést kapjunk egy termék éves teljesítményéről és energiafelhasználásáról, a számításoknál az Európában elfogadott Európai szezonális energiahatékonysági tényezőt (ESEER) alkalmazzuk. Az Európai szezonális energiahatékonysági tényező egy olyan képlet, melyben súlyozottan veszik számításba az EER és a terhelés, valamint a kondenzátorba belépő levegő vagy víz hőmérsékletének változását. Az ESEER számítási képlete és grafikonja alább látható: Terhelés (%) Az egység üzemidejének 3 százaléka Az egység üzemidejének 33 százaléka Az egység üzemidejének 41 százaléka Az egység üzemidejének 23 százaléka Kültéri levegő hőmérséklete ( C) ESEER = 3% EER 100% terhelés + 33% EER 75%terhelés + 41% EER 50%terhelés + 23% EER 25%terhelés Az előzőekből az látszik, hogy két folyadékhűtő átlagos hatékonyságának összehasonlitására az ESEER reális módszer, sokkal pontosabb, mint a teljes terhelés számításánál alkalmazott EER. *EPB (Épületek energiafelhasználása) irányelv 2002/91/EK ESEER paraméter Részterhelés Levegő hőmérséklet ( C) Vízhőmérséklet ( C) Súlyozási tényezők % % % % 6

9 A DAIKIN MEGOLDÁSAI AZ R-22 HŰTŐKÖZEG KIVONÁSÁNAK IDŐSZAKÁRA A hőszivattyús technológia terén elért jelentős fejlődésnek köszönhetően a régebbi légkondicionáló rendszerek mára elavultak. Emellett az R-22 hűtőközeg használatát Európában hamarosan betiltják. MI AZ AZ R-22 ÉS MIÉRT VONJÁK KI A HASZNÁLATBÓL EURÓPÁBAN? Az R-22 egy klórozott-fluorozott szénhidrogén (HCFC), amelyet gyakran használtak légkondicionáló-rendszerekben. Ha az R-22 kijut a levegőbe, a Napból származó ultraibolya-sugárzás lebontja, és a fluor a sztratoszférába kerül. A fluor reakcióba lép az ózonnal, ezzel csökkentve az ózon mennyiségét. Az ózonréteg vékonyodása következtében a káros ultrabolyasugarak elérik a Föld felszínét, és egy sor egészségügyi és környezeti elváltozásokat okoznak. Ezért a nemzetek a a Montreali egyezményben előírták, hogy az ózonréteget csökkentő anyagokat 2030-ig kivonják a forgalomból. Az Európai Unió azonban úgy döntött, hogy az R-22 használatát már 2015-ben betiltja. MIKORTÓL KERÜL BETILTÁSRA AZ R-22 EURÓPÁBAN? Az új légkondicionáló berendezésekben tilos az R-22-t használni! Még nem használt R-22 hűtőközeget a berendezések karbantartáskor és javításkor már nem szabad felhasználni. Az R-22 használatának általános tilalma a karbantartáskor és a berendezések javításakor. 1 Újrahasznosított: az R-22 újbóli feltöltése a tisztítást követően, melyet a folyadék tisztítását végző személy végez (a szerelő is elvégezheti) Visszanyert: regenerált R-22, melynek tulajdonságai megegyeznek a még nem használt R-22-ével (a regenerálást arra szakosodott vállalat végzi) Csak visszanyert és újrahasznosított 1 R-22 használható! MI A HATÁSA ENNEK EGY R-22 HŰZŐKÖZEGET HASZNÁLÓ BERENDEZÉSRE? Az R-22 forgalomból való kivonásának szabályozása érinti az összes, jelenleg R-22 hűtőközeget használó rendszert, bár a megbízható rendszereket nem kell azonnal lecserélni, mert az újrahasznosított vagy visszanyert R-22-vel a karbantartás még január 1-ig elvégezhető. Azonban az R-22 jelenleg visszanyert mennyisége nem fedezi az igényeket, ezért hiány és áremelkedés várható. Ha nincs elegendő visszanyert R-22, egyes javítások (pl.: kompresszor csere) nem lehetségesek, és a légkondicionáló rendszer hosszú ideig nem használható. Ezért megéri a cserén elgondolkodni már 2015 előtt, különösen olyan légkondicionáló rendszerek esetében, amelyek fontosak a napi üzletmenet szempontjából.

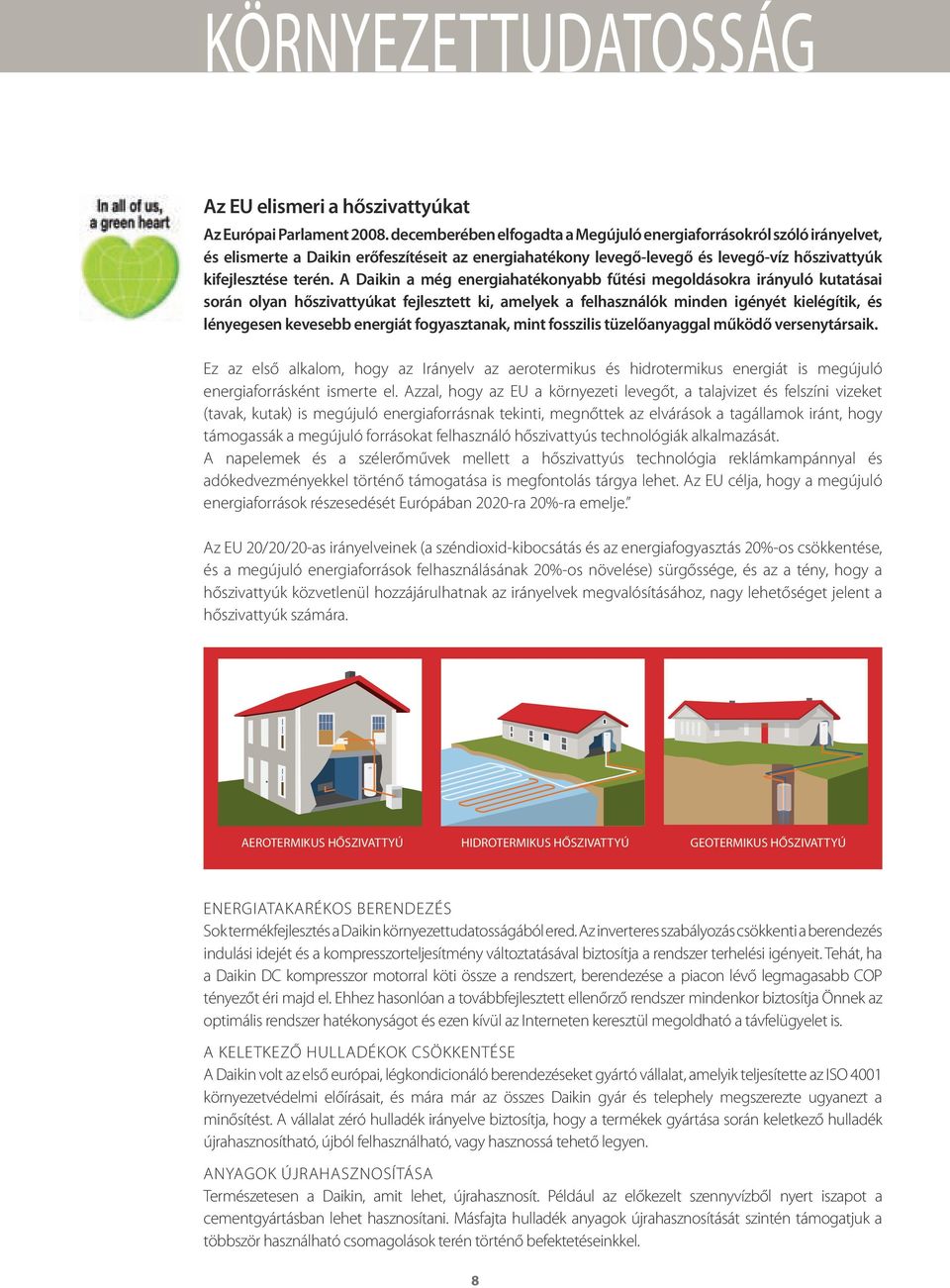

10 KÖRNYEZETTUDATOSSÁG Az EU elismeri a hőszivattyúkat Az Európai Parlament decemberében elfogadta a Megújuló energiaforrásokról szóló irányelvet, és elismerte a Daikin erőfeszítéseit az energiahatékony levegő-levegő és levegő-víz hőszivattyúk kifejlesztése terén. A Daikin a még energiahatékonyabb fűtési megoldásokra irányuló kutatásai során olyan hőszivattyúkat fejlesztett ki, amelyek a felhasználók minden igényét kielégítik, és lényegesen kevesebb energiát fogyasztanak, mint fosszilis tüzelőanyaggal működő versenytársaik. Ez az első alkalom, hogy az Irányelv az aerotermikus és hidrotermikus energiát is megújuló energiaforrásként ismerte el. Azzal, hogy az EU a környezeti levegőt, a talajvizet és felszíni vizeket (tavak, kutak) is megújuló energiaforrásnak tekinti, megnőttek az elvárások a tagállamok iránt, hogy támogassák a megújuló forrásokat felhasználó hőszivattyús technológiák alkalmazását. A napelemek és a szélerőművek mellett a hőszivattyús technológia reklámkampánnyal és adókedvezményekkel történő támogatása is megfontolás tárgya lehet. Az EU célja, hogy a megújuló energiaforrások részesedését Európában 2020-ra 20%-ra emelje. Az EU 20/20/20-as irányelveinek (a széndioxid-kibocsátás és az energiafogyasztás 20%-os csökkentése, és a megújuló energiaforrások felhasználásának 20%-os növelése) sürgőssége, és az a tény, hogy a hőszivattyúk közvetlenül hozzájárulhatnak az irányelvek megvalósításához, nagy lehetőséget jelent a hőszivattyúk számára. AEROTERMIKUS HŐSZIVATTYÚ HIDROTERMIKUS HŐSZIVATTYÚ GEOTERMIKUS HŐSZIVATTYÚ ENERGIATAKARÉKOS BERENDEZÉS Sok termékfejlesztés a Daikin környezettudatosságából ered. Az inverteres szabályozás csökkenti a berendezés indulási idejét és a kompresszorteljesítmény változtatásával biztosítja a rendszer terhelési igényeit. Tehát, ha a Daikin DC kompresszor motorral köti össze a rendszert, berendezése a piacon lévő legmagasabb COP tényezőt éri majd el. Ehhez hasonlóan a továbbfejlesztett ellenőrző rendszer mindenkor biztosítja Önnek az optimális rendszer hatékonyságot és ezen kívül az Interneten keresztül megoldható a távfelügyelet is. A KELETKEZŐ HULLADÉKOK CSÖKKENTÉSE A Daikin volt az első európai, légkondicionáló berendezéseket gyártó vállalat, amelyik teljesítette az ISO 4001 környezetvédelmi előírásait, és mára már az összes Daikin gyár és telephely megszerezte ugyanezt a minősítést. A vállalat zéró hulladék irányelve biztosítja, hogy a termékek gyártása során keletkező hulladék újrahasznosítható, újból felhasználható, vagy hasznossá tehető legyen. ANYAGOK ÚJRAHASZNOSÍTÁSA Természetesen a Daikin, amit lehet, újrahasznosít. Például az előkezelt szennyvízből nyert iszapot a cementgyártásban lehet hasznosítani. Másfajta hulladék anyagok újrahasznosítását szintén támogatjuk a többször használható csomagolások terén történő befektetéseinkkel. 8

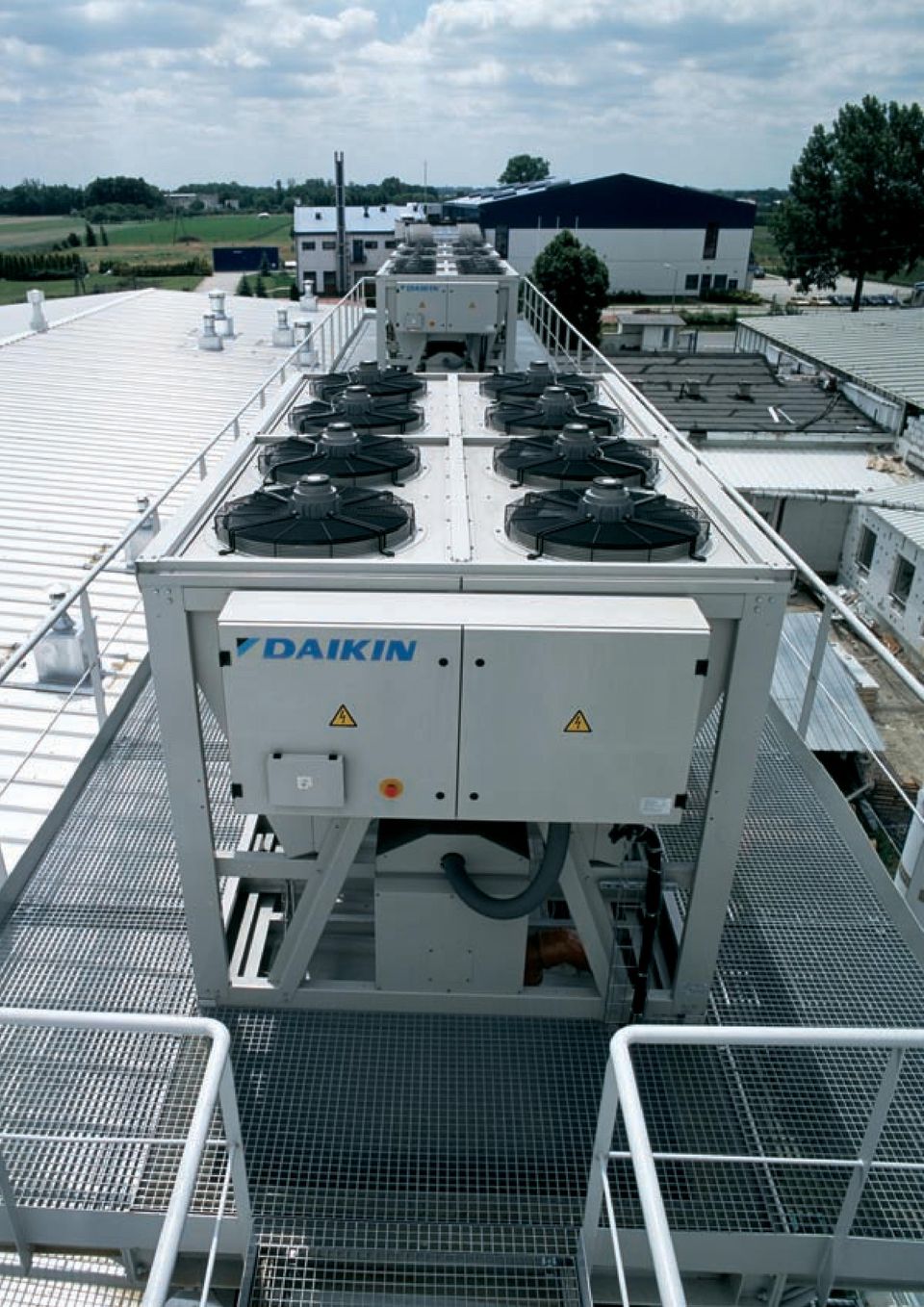

11

12 Folyadékhűtő választék Léghűtéses folyadékhűtők Kompresszor. SWING SCROLL R-410A Hűtőközeg Mód Géptípus Kép Oldal 0 17,5 200 EWAQ ACV3 EWAQ ACV3 14 EWAQ ACW SWING SCROLL R-410A EWYQ ACV3 EWYQ ACV Léghűtéses R-407C EWYQ ACW1 17 EUWAC5-10FBZW1 18 EUWA*5-24KBZW SCROLL EUWY*5-24KBZW R-410A EWAQ DAYN 22 EWYQ DAYN Vízhűtéses, kondenzátor nélküli folyadékhűtők Vízhűtéses Kompresszor Hűtőközeg Mód Géptípus Kép Oldal 0 17,5 200 SCROLL R-407C EWWP KBW1N Kondenzátor nélküli SCROLLR-407C EWLP012-65KBW1N

13 kw = Csak hűtő = Csak fűtő = Hőszivattyús = Fűtés = Hűtés kw = Csak hűtő = Csak fűtő = Hőszivattyús = Fűtés = Hűtés 11

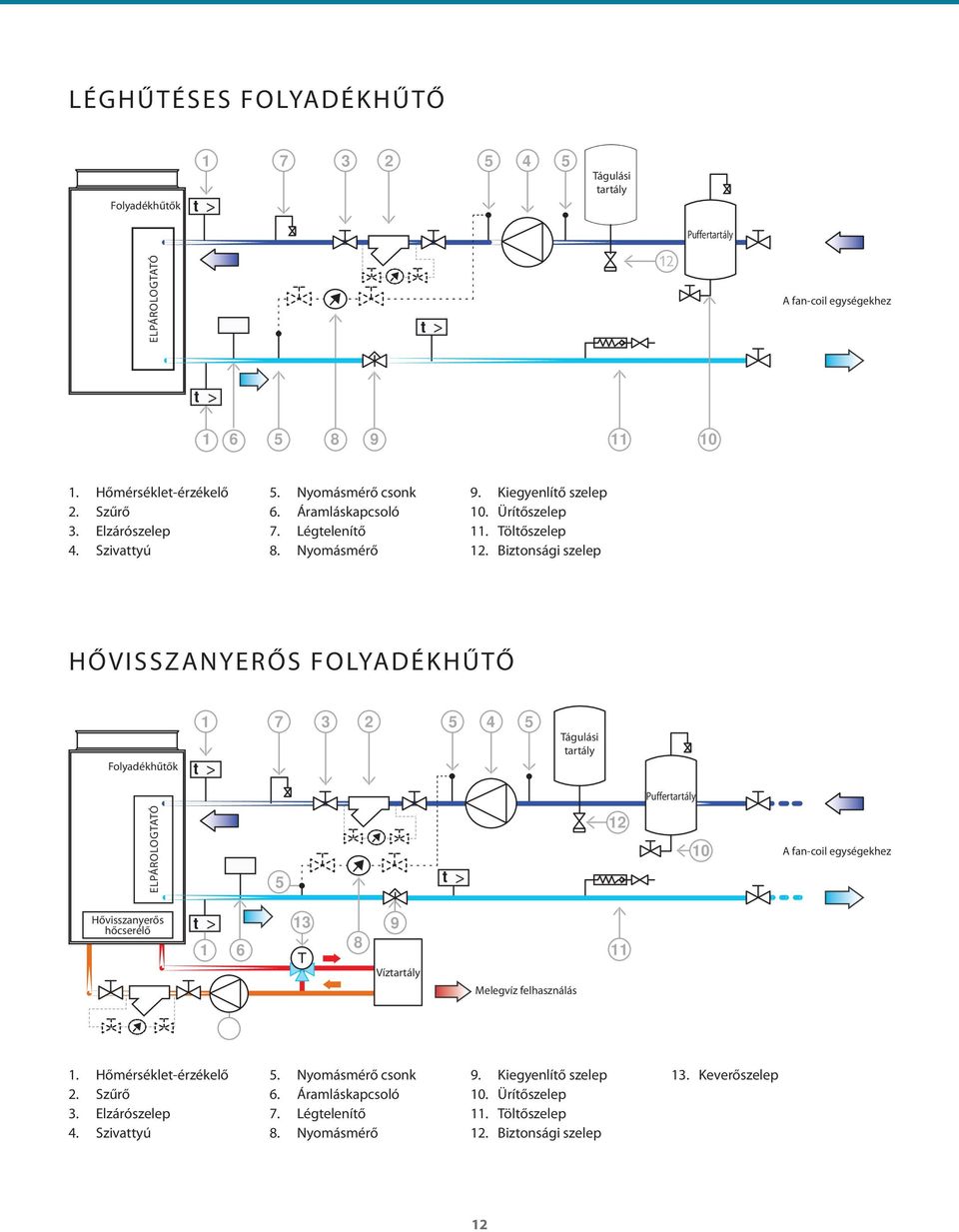

14 LÉGHŰTÉSES FOLYADÉKHŰTŐ Folyadékhűtők t Tágulási tartály Puffertartály ELPÁROLOGTATÓ t A fan-coil egységekhez t Hőmérséklet-érzékelő 2. Szűrő 3. Elzárószelep 4. Szivattyú 5. Nyomásmérő csonk 6. Áramláskapcsoló 7. Légtelenítő 8. Nyomásmérő 9. Kiegyenlítő szelep 10. Ürítőszelep 11. Töltőszelep 12. Biztonsági szelep HŐVISSZANYERŐS FOLYADÉKHŰTŐ Folyadékhűtők t Tágulási tartály Puffertartály ELPÁROLOGTATÓ 5 t A fan-coil egységekhez Hővisszanyerős hőcserélő t Víztartály Melegvíz felhasználás 1. Hőmérséklet-érzékelő 2. Szűrő 3. Elzárószelep 4. Szivattyú 5. Nyomásmérő csonk 6. Áramláskapcsoló 7. Légtelenítő 8. Nyomásmérő 9. Kiegyenlítő szelep 10. Ürítőszelep 11. Töltőszelep 12. Biztonsági szelep 13. Keverőszelep 12

15 A léghűtéses folyadékhűtők a leggyakrabban használt berendezések közé tartoznak. A csak hűtő vagy hőszivattyús folyadékhűtők széles választéka mellett (melyek beépített hidraulikus elemekkel is kaphatók), a DAIKIN mindig tud ajánlani Önnek igényeinek megfelelő folyadékhűtőt. A Daikin nagy erőfeszítéseket tett annak érdekében, hogy a folyadékhűtői a különböző hűtőközegekkel jó hatásfokkal működjenek. A közel optimális teljesítményű, R-410A, R-407C és az R-134a hűtőközegekkel működő lég- és vízhűtéses egységek ma már széles választékban kaphatók. swing scroll egycsavaros LÉGHŰTÉSES BERENDEZÉSEK EWAQ-ACV3 14 EWAQ-ACW1 15 EWYQ-ACV3 16 EWYQ-ACW1 17 EWAC-FBZW1 18 EUWA*-KBZW1 20 EUWY*-KBZW1 21 EWAQ-DAYN 22 EWYQ-DAYN 23 13

16 EWAQ-ACV3 Léghűtéses inverteres mini folyadékhűtő EWAQ ACV3 Digitális vezérlő Az inverteres technológiának köszönhetően folyamatosan az aktuálisan szükséges telejsítményt nyújtja; kiváló részterhelési hatékonyság (ESEER akár 4,57); az induló áramfelvétel jelentősen csökkent; pontos hőmérséklet-szabályozás (párologtatóból kilépő víz) Alacsony üzemi zajszint Könnyű plug-and-play telepítés Daikin swing ( méretek) vagy scroll kompresszor ( méretek) Beépített hidraulika Választható opciók: elpárologtató fűtő (OP10); magasnyomású ESP szivattyú (90 kpa felett) (OPHP) Egyfázisú betáp, a főkapcsoló gyári tartozék Széles működési hőmérséklet-tartomány Csak hűtés Teljesítmény-osztály Hűtőteljesítmény Névl. kw 5,2 6,0 7,1 8,5 9,5 11,0 Teljesítményfelvétel Hűtés Névl. kw 1,89 2,35 2,95 2,74 3,19 3,82 EER ESEER 2,75 3,75 2,55 3,83 2,41 3,87 3,11 4,57 2,98 4,52 2,88 4,46 Méretek Készülék Magasság x Szélesség x Mélység mm 805x1.190x x1.418x382 Súly Készülék kg Vizes hőcserélő Típus Keményforrasztott lemez Víztérfogat l - 1,01 Névleges Hűtés l/perc vízáram 14,9 17,2 20,4 24,4 27,2 31,5 Hőcserélő Típus Csöves Hi-XSS Szivattyú Névleges ESP Hűtés kpa 49,4 45,1 38,3 58,0 54,6 49,1 Hidraulikus részegységek Tágulási tartály Térfogat l 6 10 Ventilátor Légszállítás Hűtés Névl. m³/perc Ventilátor motor Fordulatszám Hűtés Névl. rpm Fokozatok - 8 Hangteljesítmény Hűtés Névl. db(a) Hangnyomás szint Hűtés Névl. db(a) Éjszakai csendes üzemmód Hűtés db(a) - 45 Kompresszor Típus Hermetikusan zárt swing kompresszor Hermetikusan zárt scroll kompresszor Működési Vízoldal Hűtés Min.~Max. C száraz hőm. 5~20 5~22 tartomány Légoldal Hűtés Min.~Max. C száraz hőm. 10~43 10~46 Hűtőközeg Típus R-410A Tömeg kg 1,7 2,95 Vezérlés Elektronikus expanziós szelep Körök Mennyiség 1 Vízkör Csőcsatlakozások átmérője col - G 5/4" (belső menetes) Csövek col - 5/4" Csőcsatlakozások A vizes hőcserélő bemenete / kimenete Vizes hőcserélő kondenzvíz elvezetője 1" MBSP Tömlő csatlakozócsonk 1/2" FBSP - - Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~ / 50 /

17 EWAQ-ACW1 Léghűtéses inverteres mini folyadékhűtő EWAQ ACW1 Digitális vezérlő Az inverteres technológiának köszönhetően folyamatosan az aktuálisan szükséges telejsítményt nyújtja; kiváló részterhelési hatékonyság (ESEER akár 4,68); az induló áramfelvétel jelentősen csökkent; pontos hőmérséklet-szabályozás (párologtatóból kilépő víz) Alacsony üzemi zajszint Könnyű Plug-and-Play telepítés Daikin scroll kompresszor Beépített vízoldali szerelvények Választható opciók: elpárologtató fűtő (OP10); magasnyomású ESP szivattyú (90 kpa nyomásig) (OPHP) Háromfázisú betáp, a főkapcsoló gyári tartozék Széles működési hőmérséklet-tartomány Csak hűtés Beltéri egységek Hűtőteljesítmény Névl. kw 9,0 11,0 13,2 Teljesítményfelvétel Hűtés Névl. kw 2,96 3,82 5,10 EER ESEER 3,04 4,68 2,88 4,63 2,59 4,52 Méretek Készülék Magasság x Szélesség x Mélység mm 1.435x1.418x382 Súly Készülék kg 180 Vizes hőcserélő Típus Keményforrasztott lemez Víztérfogat l 1,01 Névleges vízáram Hűtés l/perc 25,8 31,5 37,8 Hőcserélő Típus Hi-XSS Szivattyú Névleges ESP Hűtés kpa 56,4 49,1 40,9 Hidraulikus részegységek Tágulási tartály Térfogat l 10 Ventilátor motor Fordulatszám Hűtés Névl. rpm 780 Fokozatok 8 Hangteljesítmény Hűtés Névl. db(a) Hangnyomás szint Hűtés Névl. db(a) Éjszakai csendes üzemmód Hűtés db(a) Kompresszor Típus Hermetikusan zárt scroll kompresszor Működési Vízoldal Hűtés Min.~Max. C száraz hőm. 5~22 tartomány Légoldal Hűtés Min.~Max. C száraz hőm. 10~46 Hűtőközeg Típus R-410A Tömeg kg 2,95 Vezérlés Elektronikus expanziós szelep Körök Mennyiség 1 Vízkör Csőcsatlakozások átmérője col G 5/4" (belső menetes) Csövek col 5/4" Áramellátás Fázis / Frekvencia / Feszültség Hz/V 3N~ / 50 /

18 EWYQ-ACV3 Léghűtéses inverteres mini folyadékhűtő EWYQ ACV3 Digitális vezérlő Az inverteres technológiának köszönhetően folyamatosan az aktuálisan szükséges telejsítményt nyújtja; kiváló részterhelési hatékonyság (ESEER akár 4,57); az induló áramfelvétel jelentősen csökkent; pontos hőmérséklet-szabályozás (párologtatóból kilépő víz) Alacsony üzemi zajszint Könnyű plug-and-play telepítés Daikin swing ( méretek) vagy scroll ( méretek) kompresszor Beépített vízoldali szsrelvények Választható opciók: elpárologtató fűtő (OP10); nagynyomású ESP szivattyú (90 kpa nyomásig) (OPHP) Beépített egyfázisú betáp, a főkapcsoló gyári tartozék Széles működési hőmérséklet-tartomány Fűtés és hűtés Teljesítmény-osztály Hűtőteljesítmény Névl. kw 5,2 6,0 7,1 8,5 9,5 11,0 Fűtőteljesítmény Névl. kw 5,65 6,35 7,75 10,0 11,5 13,0 Teljesítményfelvétel Hűtés Névl. kw 1,89 2,35 2,95 2,74 3,19 3,82 Fűtés Névl. kw 1,97 2,24 2,83 2,91 3,38 3,86 EER COP ESEER 2,75 2,87 2,55 2,83-2,41 2,74 4,37 3,44 4,57 2,98 3,40 4,52 2,88 3,37 4,46 Méretek Készülék Magasság x Szélesség x Mélység mm 805x1.190x x1.418x382 Súly Készülék kg Üzemi súly kg Vizes hőcserélő Típus Keményforrasztott lemez Víztérfogat l - 1,01 Névleges Hűtés l/perc 14,9 17,2 20,4 24,4 27,2 31,5 vízáram Fűtés l/perc 17,5 19,5 23,5 28,7 33,0 37,3 Hőcserélő Típus Zárt, lemezes Hi-XSS Szivattyú Névleges ESP Hűtés kpa 49,4 45,1 38,3 58,0 54,6 49,1 Hidraulikus részegységek Tágulási tartály Térfogat l 6 10 Ventilátor Légszállítás Hűtés Névl. m³/perc Fűtés Névl. m³/perc - 90 Ventilátor motor Fordulatszám Hűtés Névl. rpm Fűtés Névl. rpm Fokozatok - 8 Hangteljesítmény Hűtés Névl. db(a) Fűtés Névl. db(a) - 64 Hangnyomás szint Hűtés Névl. db(a) Fűtés Névl. db(a) Éjszakai csendes Hűtés db(a) - 45 üzemmód Fűtés db(a) - 42 Kompresszor Típus Hermetikusan zárt swing kompresszor Hermetikusan zárt scroll kompresszor Működési Vízoldal Hűtés Min.~Max. C száraz hőm. 5~20 5~22 tartomány Fűtés Min.~Max. C száraz hőm. 25~50 25~50 Légoldal Hűtés Min.~Max. C száraz hőm. 10~43 10~46 Fűtés Min.~Max. C száraz hőm. -15~25-15~35 Hűtőközeg Típus R-410A Tömeg kg 1,7 2,95 Vezérlés Elektronikus expanziós szelep Körök Mennyiség 1 Vízkör Csőátmérők col - G 5/4" (belső menetes) Csövek col - 5/4" Csőcsatlakozások A vizes hőcserélő bemenete / kimenete Vizes hőcserélő kondenzvíz elvezetője 1" MBSP Csatlakozócsonk 1/2" FBSP - - Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~ / 50 /

19 EWYQ-ACW1 Léghűtéses inverteres mini folyadékhűtő EWYQ009ACW1 Digitális vezérlő Az inverteres technológiának köszönhetően folyamatosan az aktuálisan szükséges telejsítményt nyújtja; kiváló részterhelési hatékonyság (ESEER akár 4,68); az induló áramfelvétel jelentősen csökkent; pontos hőmérséklet-szabályozás (párologtatóból kilépő víz) Alacsony üzemi zajszint Könnyű plug-and-play telepítés Daikin scroll kompresszor Beépített vízoldali szerelvények Lehetséges változatok: elpárologtató fűtő (OP10); nagynyomású ESP szivattyú (90 kpa nyomásig) (OPHP) Beépített háromfázisú betáp, a főkapcsoló gyári tartozék Széles működési hőmérséklet-tartomány Fűtés és hűtés Beltéri egységek Hűtőteljesítmény Névl. kw 9,0 11,0 13,2 Fűtőteljesítmény Névl. kw 11,0 12,5 14,0 Teljesítményfelvétel Hűtés Névl. kw 2,96 3,82 5,10 Fűtés Névl. kw 3,23 3,70 4,19 EER COP ESEER 3,04 3,41 4,68 2,88 3,38 4,63 2,59 3,34 4,52 Méretek Készülék Magasság x Szélesség x Mélység mm 1.435x1.418x382 Súly Készülék kg 180 Vizes hőcserélő Típus Keményforrasztott lemez Víztérfogat l 1,01 Névleges Hűtés l/perc 25,8 31,5 37,8 vízáram Fűtés l/perc 31,5 35,8 40,1 Hőcserélő Típus Hi-XSS Szivattyú Névleges ESP Hűtés kpa 56,4 49,1 40,9 Hidraulikus részegységek Tágulási tartály Térfogat l 10 Ventilátor motor Fordulatszám Hűtés Névl. rpm 780 Fűtés Névl. rpm 760 Fokozatok 8 Hangteljesítmény Hűtés Névl. db(a) Fűtés Névl. db(a) 64 Hangnyomás szint Hűtés Névl. db(a) Fűtés Névl. db(a) 51 Éjszakai csendes Hűtés db(a) üzemmód Fűtés db(a) Kompresszor Típus Hermetikusan zárt scroll kompresszor Működési Vízoldal Hűtés Min.~Max. C száraz hőm. 5~22 tartomány Fűtés Min.~Max. C száraz hőm. 25~50 Légoldal Hűtés Min.~Max. C száraz hőm. 10~46 Fűtés Min.~Max. C száraz hőm. -15~35 Hűtőközeg Típus R-410A Tömeg kg 2,95 Vezérlés Elektronikus expanziós szelep Körök Mennyiség 1 Vízkör Csőcsatlakozások átmérője col G 5/4" (belső menetes) Csövek col 5/4" Áramellátás Fázis / Frekvencia / Feszültség Hz/V 3N~ / 50 /

20 EUWAC-FBZW1 Léghűtéses folyadékhűtő centrifugális ventilátorral EUWAC8FBZW1 µc 2 SE Beltéri elhelyezésre R-407C hűtőközegre kifejlesztett kivitel Daikin scroll kompresszor A maximális külső statikus nyomás (ESP): 150 Pa Nyomásmérők Üzemi hőmérséklet-tartomány -10 C-ig Szabályozó kapcsoló µc² SE DDC szabályozó Előremenő/visszatérő víz hőmérsékletre történő szabályozása Bemeneti érintkezők; elérhető kimenetek Bemenet: be/ki (körönként), szivattyú; áramláskapcsoló Kimenet: kompresszorüzem, összefoglaló riasztás, a szivattyú relés érintkezője Kompatibilis a hidraulikus modullal Csak hűtés Teljesítmény-osztály Hűtőteljesítmény Névl. kw 11,6 18,4 23,8 Teljesítmény-fokozatok % Teljesítményfelvétel Hűtés Névl. kw 5,2 7,66 9,67 EER 2,23 2,40 2,46 Méretek Készülék Magasság x Szélesség x Mélység mm 1.345x856x x1.180x x1.330x630 Súly Készülék kg Üzemi súly kg Vizes hőcserélő - Típus Keményforrasztott lemez, körönként egy elpárologtató A rendszerben lévő víz legkisebb mennyisége l Víz Térfogatáram Névl. l/perc Névleges Hűtés Hőcserélő kpa víznyomásesés Modell Típus AC70-24 AC70-34 AC70-40 Mennyiség 1 Hőcserélő Típus Keresztbordás csőkígyó, Hi-X-csövek PE bevonatú bordákkal Ventilátor Légszállítás Névl. m³/perc 70,2 109,8 126 Hangteljesítmény Hűtés Névl. db(a) Kompresszor Típus Hermetikusan zárt scroll kompresszor Működési Vízoldal Hűtés Min.~Max. C száraz hőm. -10 (OPZL) ~ 21 tartomány Légoldal Hűtés Min.~Max. C száraz hőm. -10 ~ 43 Hűtőközeg Típus R-407C Vezérlés Termosztatikus expanziós szelep Körök Mennyiség 1 Hűtőkör Tömeg kg 2,1 3,9 4,7 Csőcsatlakozások Elpárologtató víz be/kimenet FBSP 1" Elpárologtató kondenzvíz elvezető Helyszíni beszerelés Áramellátás Fázis / Frekvencia / Feszültség Hz/V 3N~ / 50 /

21 19

22 EUWA*-KBZW1 Léghűtéses folyadékhűtő EUWA*16KBZW1 µc 2 SE R-407C hűtőközegre kifejlesztett kivitel Daikin scroll kompresszor Csökkentett telepítési idő a beépített szivattyúnak és/ vagy a puffer tartálynak köszönhetően 200 literes puffertartály külön rendelhető Alacsony üzemi zajszint Könnyű karbantartás Főkapcsoló Áramláskapcsoló Három különböző kivitelű változat rendelhető: - EUWAN folyadékhűtő beépített hidraulikus modul nélkül; - EUWAP folyadékhűtő beépített hidraulikus modullal (szivattyú, tágulási tartály, hidraulikus részegységek); - EUWAB folyadékhűtő beépített hidraulikus modullal (puffer tartály, szivattyú, tágulási tartály, hidraulikus részegységek) µc² SE DDC szabályozó Csak hűtés Teljesítmény-osztály N5 P5 B5 N8 P8 B8 N10 P10 B10 N12 P12 B12 N16 P16 B16 N20 P20 B20 N24 P24 B24 Hűtőteljesítmény Névl. kw 11,3 19,7 22,5 26,5 34,6 46,6 55,3 Teljesítmény-fokozatok % Teljesítmény felvétel Hűtés Névl. kw 4,48 7,27 8,64 11,50 14,70 17,90 23,80 EER 2,53 2,46 2,60 2,30 2,35 2,60 2,32 Méretek Készülék Magasság x Szélesség x Mélység mm 1.230x1.290x x1.290x x2.580x x2.580x734 Súly Készülék kg Üzemi súly kg Vizes hőcserélő Típus Keményforrasztott lemez Víztérfogat l 1,14 1,615 1,9 2,375 2,964 3,9 4,524 Névleges vízáram Hűtés l/perc Névleges Hűtés Hőcserélő kpa víznyomásesés Hőcserélő Típus Keresztbordás csőkigyó, Hi-X-csövek PE bevonatú bordákkal Hidraulikus részegységek Tágulási tartály Térfogat l Ventilátor csoport Légszállítás Hűtés Névl. m³/perc 160 (2 ventilátorral) 170 (2 ventilátorral) Ventilátor csoport 2 Légszállítás Hűtés Névl. m³/perc (2 ventilátorral) Hangteljesítmény Hűtés Névl. db(a) Kompresszor Típus Hermetikusan zárt scroll kompresszor Működési Vízoldal Hűtés Min.~Max. C száraz hőm. -10 (OPZL) ~ 25 tartomány Légoldal Hűtés Min.~Max. C száraz hőm. -15 ~ 43 Hűtőközeg Típus R-407C Vezérlés Termosztatikus expanziós szelep Körök Mennyiség 1 2 Hűtőkör Tömeg kg 3,9 4,6 5,9 6,0 4,6 5,9 6,0 Hűtőkör 2 Tömeg kg - 4,6 5,9 6,0 Vízkör Csőcsatlakozások átmérője col G 1"1/4 (külső menetes) 2" male Áramellátás Fázis / Frekvencia / Feszültség Hz/V 3N~ / 50 /

23 EUWY*-KBZW1 Léghűtéses folyadékhűtő EUWY*16KBZW1 µc 2 SE R-407C hűtőközegre kifejlesztett kivitel Daikin scroll kompresszor Csökkentett telepítési idő a beépített szivattyúnak és/ vagy a puffer tartálynak köszönhetően 200 literes puffertartály külön rendelhető Alacsony üzemi zajszint Könnyű karbantartás Főkapcsoló Áramláskapcsoló Három különböző kivitelű változat rendelhető: - EUWYN folyadékhűtő beépített hidraulikus modul nélkül; - EUWYP folyadékhűtő beépített hidraulikus modullal (szivattyú, tágulási tartály, hidraulikus részegységek); - EUWYB folyadékhűtő beépített hidraulikus modullal (puffer tartály, szivattyú, tágulási tartály, hidraulikus részegységek) µc² SE DDC szabályozó Fűtés és hűtés Teljesítmény-osztály N5 P5 B5 N8 P8 B8 N10 P10 B10 N12 P12 B12 N16 P16 B16 N20 P20 B20 N24 P24 B24 Hűtőteljesítmény Névl. kw 9,1 17,1 21,0 25,0 34, ,0 Fűtőteljesítmény Névl. kw 11,9 18,5 24,0 27,0 37, ,0 Teljesítmény-fokozatok % Teljesítményfelvétel Hűtés Névl. kw 3,77 7,38 8,49 11,3 14,8 16,2 22,6 Fűtés Névl. kw 4,56 7,01 8,98 10,7 14,10 17,3 21,4 EER COP 2,41 2,61 2,32 2,64 2,47 2,67 2,21 2,52 2,3 2,62 2,5 2,66 2,2 2,52 Méretek Készülék Magasság x Szélesség x Mélység mm 1.230x1.290x x1.290x x2.580x x2.580x734 Súly Készülék kg Üzemi súly kg Vizes hőcserélő Típus Keményforrasztott lemez Víztérfogat l 1,140 1,615 1,900 2,375 2,964 3,900 4,524 Névleges Hűtés l/perc vízáram Fűtés l/perc Névleges Hűtés Szűrő kpa víznyomásesés Fűtés Szűrő kpa Hőcserélő Típus Keresztbordás csőkígyó, Hi-X-csövek PE bevonatú bordákkal Hidraulikus részegységek Tágulási tartály Térfogat l Ventilátor csoport Légszállítás Hűtés Névl. m³/perc 160 (2 ventilátorral) 170 (2 ventilátorral) Ventilátor csoport 2 Légszállítás Hűtés Névl. m³/perc (2 ventilátorral) Hangteljesítmény Hűtés Névl. db(a) Kompresszor Típus Hermetikusan zárt scroll kompresszor Működési Vízoldal Hűtés Min.~Max. C száraz hőm. -10(OPZL) ~ 20 hőmérséklettartomány Fűtés Min.~Max. C száraz hőm. 35 ~ 50 Légoldal Hűtés Min.~Max. C száraz hőm. -15 ~ 43 Fűtés Min.~Max. C száraz hőm. -10 ~ 21 Hűtőközeg Típus R-407C Vezérlés Termosztatikus expanziós szelep Körök Mennyiség 1 2 Hűtőkör Tömeg kg 4,6 4,7 5,4 5,1 5,4 5,6 Hűtőkör 2 Tömeg kg - 5,1 5,4 5,6 Vízkör Csőcsatlakozások átmérője col G 1"1/4 (külső menetes) 2" külső menetes Áramellátás Fázis / Frekvencia / Feszültség Hz/V 3N~ / 50 /

24 EWAQ-DAYN Léghűtéses folyadékhűtő, multi scroll EWAQ DAYN PCASO R-410A hűtőközeg Körönként több kompresszor Megbízható és hatékony scroll kompresszor magas EER értékekkel Jó részterheléses hatásfok (ESEER) Korróziógátlóval kezelt alumínium hőcserélők Alacsony üzemi zajszint Könnyű plug-and-play telepítés A ventilátorok a rendellenes működése ellen védett rendszer (4-8 ventilátor az egység méretétől függően) Biztonsági szelepek az egyes körökben Elektronikus megszakítók Elektronikus expanziós szelep Keményforrasztott kettős lemezes hőcserélő Minden hidraulikus elem 3 oldalról könnyen hozzáférhető (nincs burkolva) Könnyen hozzáférhető, különálló kapcsolószekrény A kompresszorokat és a kezelőszerveket a készülék oldalán helyezték el Megnövelt megbízhatóság a 2 független hűtőkörrel (EWAQ DAYN) Kétkörös hőcserélő (130-as mérettől) Nem hermetikus szűrő/szárító Külön rendelhető hidraulikus modul (összetétele: egy, vagy kettő szivattyú, kiegyenlítő szelep, tágulási tartály, puffertartállyal vagy anélkül) Csak hűtés Teljesítmény-osztály Hűtőteljesítmény Névl. kw Teljesítmény-fokozatok % Teljesítményfelvétel Hűtés Névl. kw EER ESEER Méretek Készülék Magasság x Szélesség x Mélység mm Súly Készülék kg Üzemi súly kg /29-43/50/57-71/ /28-40/50/56-72/ ,4 36,2 46,6 56,3 64,5 74,6 82,8 94,0 3,03 2,90 2,81 2,70 2,82 2,80 2,85 2,70 4,12 4,00 4,34 4,22 4,36 4,32 4,20 4, x2.000x x2.000x x2.000x x2.000x Vizes hőcserélő Típus Keményforrasztott lemez Névleges vízáram Hűtés l/perc Névleges Hűtés Összes kpa víznyomásesés Hőcserélő Típus Keresztbordás csőkígyó, Hi-Xss-csövek, polietilén bevonatú bordákkal Ventilátor Légszállítás Névl. m³/perc Fordulatszám rpm Hangteljesítmény Hűtés Névl. db(a) Kompresszor Típus Scroll kompresszor Működési Vízoldal Hűtés Min.~Max. C száraz hőm. -10 (OPZL) ~ 25 tartomány Légoldal Hűtés Min.~Max. C száraz hőm. -15 ~ 43 Hűtőközeg Típus R-410A Tömeg kg Vezérlés Elektronikus expanziós szelep Körök Mennyiség 1 2 Csőcsatlakozások A vizes hőcserélő bemenete / kimenete 3" OD 3" Vizes hőcserélő kondenzvíz elvezetője 1/2"G Áramellátás Fázis / Frekvencia / Feszültség Hz/V 3~ / 50 /

25 EWYQ-DAYN Léghűtéses folyadékhűtő, multi scroll EWYQ DAYN PCASO R-410A hűtőközeg Körönként több kompresszor Megbízható és hatékony scroll kompresszor magas EER értékekkel Jó részterheléses hatásfok (ESEER) Korróziógátlóval kezelt alumínium hőcserélők Alacsony üzemi zajszint Könnyű plug-and-play telepítés A ventilátorok rendellenes működése ellen védett rendszer (4-8 ventilátor az egység méretétől függően) Biztonsági szelepek minden körben Elektronikus megszakítók Elektronikus expanziós szelep Keményforrasztott kétlemezes hőcserélő Minden hidraulikus elem 3 oldalról könnyen hozzáférhető (nincs burkolva) Könnyen hozzáférhető, különálló kapcsolószekrény A kompresszorokat és a kezelőszerveket a berendezés oldalán helyezték el Megnövelt megbízhatóság a 2 független hűtőkörrel (EWYQ DAY) Kétkörös hőcserélő (130-as mérettől) Nem hermetikus szűrő/szárító Külön rendelhető hidraulikus modul (összetétele: egy vagy kettő szivattyú, kiegyenlítő szelep, tágulási tartály, puffertartállyal vagy anélkül) Fűtés és hűtés Teljesítmény-osztály Hűtőteljesítmény Névl. kw Fűtőteljesítmény Névl. kw 87, , Teljesítmény-fokozatok % Teljesítményfelvétel Hűtés Névl. kw Fűtés Névl. kw EER COP ESEER Méretek Készülék Magasság x Szélesség x Mélység mm Súly Készülék kg Üzemi súly kg Vizes hőcserélő Típus Keményforrasztott lemez, egységenként egy Névleges Hűtés l/perc vízáram Fűtés l/perc Névleges Hűtés Összes kpa víznyomásesés Fűtés Összes kpa Vezérlés Körök Mennyiség Hűtőkör Tömeg kg Hűtőkör 2 Tömeg kg Csőcsatlakozások A vizes hőcserélő bemenet/kimenet Vizes hőcserélő kondenzvíz elvezető Áramellátás Fázis / Frekvencia / Feszültség Hz/V /29-43/50/57-71/ /28-44/50/56-72/ Elektronikus expanziós szelep " OD 3" 1/2"G 3~ / 50 / ,5 36,2 47,6 55,7 63,8 75,3 82,2 93,5 30,0 38,1 49,6 58,8 68,0 77,0 84,2 96,6 2,91 2,76 2,86 2,60 2,87 2,80 2,81 2,70 2,92 2,99 3,00 2,81 2,93 2,92 3,06 2,91 4,00 3,81 4,31 4,07 4,33 4,23 4,20 4, x2.000x x2.000x x2.000x x2.000x Hőcserélő Típus Keresztbordás csőkígyó Hi-Xss-csőből, polietilén bevonatú bordákkal Ventilátor Légszállítás Névl. m³/perc Fordulatszám rpm Hangteljesítmény Hűtés Névl. db(a) Kompresszor Típus Scroll kompresszor Működési Vízoldal Hűtés Min.~Max. C száraz hőm. -10 (OPZL) ~ 25 tartomány Vízoldal Fűtés Min.~Max. C száraz hőm. 25 ~ 50 Légoldal Hűtés Min.~Max. C száraz hőm. -15 ~ 43 Légoldal Fűtés Min.~Max. C száraz hőm. -10 ~ 21 Hűtőközeg Típus R-410A 23

26 1. Hőmérséklet-érzékelő 2. Szűrő 3. Elzárószelep 4. Szivattyú 5. Nyomásmérő csonk 6. Áramláskapcsoló 7. Légtelenítő 8. Nyomásmérő 9. Kiegyenlítő szelep 10. Ürítőszelep 11. Töltőszelep 12. Biztonsági szelep KONDENZÁTOR NÉLKÜLI FOLYADÉKHŰTŐ Tágulási tartály Gáz Folyadékhűtők Puffertartály A kondenzátorhoz Elpárologtató 12 A fan-coil egységekhez Folyadék

27 A Daikin olyan kondenzátor nélküli folyadékhűtőket ajánl, melyek speciális követelményeknek is megfelelnek, ha a rendelkezésre álló hely, a megengedett zajszint vagy a szélsőséges üzemi körülmények ezt igénylik. Ezekben a kivételes esetekben a kondenzátorokat a szabványos lég- vagy vízhűtéses megoldásoktól eltérően külön helyezzük el. KONDENZÁTOR NÉLKÜLI FOLYADÉKHŰTŐ EWLP-KBW1N 26 25

28 EWLP-KBW1N Kondenzátor nélküli folyadékhűtő EWLP014KBW1N µc 2 SE Daikin scroll kompresszor R-407C hűtőközegre kifejlesztett kivitel Alacsony üzemi zajszint Alacsony energiafogyasztás Kompakt méretek és kis hűtőközeg mennyiség Könnyű szerelés és karbantartás Rozsdamentes lemezes hőcserélő Kompatibilis a hidraulikus modullal A EWLP KBW1N alaptartozékai: főkapcsoló, nyomásmérő csonkok, áramláskapcsoló, szűrő, elzáró és légtelenítő szelepek µc² SE DDC szabályozó Csak hűtés Beltéri egységek Hűtőteljesítmény Névl. kw 12,1 20,0 26,8 31,2 40,0 53,7 62,4 Teljesítményfelvétel Hűtés Névl. kw 4,2 6,6 8,5 10,1 13,4 17,8 20,3 EER 2,88 3,03 3,15 3,09 2,99 3,02 3,07 Méretek Készülék Magasság x Szélesség x Mélység mm 600x600x x600x1.200 Súly Készülék kg Vizes hőcserélő - A rendszerben lévő víz legkisebb l elpárologtató mennyisége Víz Térfogatáram Min. l/perc Névl. l/perc Max. l/perc Modell Mennyiség 1 Típus Forrasztott lemez Hangteljesítmény Hűtés Névl. db(a) Kompresszor Típus Hermetikusan zárt scroll kompresszor Működési hőmérséklettartomány Elpárologtató Hűtés Min.~Max. C száraz hőm. -10~20 Kondenzátor Hűtés Min.~Max. C száraz hőm. 25~60 Hűtőközeg Típus R-407C Vezérlés Termosztatikus expanziós szelep Körök Mennyiség 1 2 Csőcsatlakozások Elpárologtató víz be/kimenet FBSP 25 mm FBSP 40 mm Elpárologtató kondenzvíz elvezető Helyszíni beszerelés Áramellátás Fázis / Frekvencia / Feszültség Hz/V 3N~ / 50 /

29

30 1. Kiegyenlítő szelep 2. Nyomásmérő 3. Hőmérséklet-érzékelő 4. Ürítőszelep 5. Elzárószelep 6. Töltőszelep 7. Szűrő 8. Légtelenítő 9. Biztonsági szelep 10. Nyomásmérő csonk 11. Szivattyú 12. Áramláskapcsoló 13. Bypass szelep VÍZHŰTÉSES FOLYADÉKHŰTŐ 5 6 Fan-coil egységekhez vagy hőterheléshez 4 Puffertartály Folyadékhűtők Kondenzátor Elpárologtató Tágulási tartály 4 Puffertartály Tágulási tartály Fan-coil egységekhez vagy hőterheléshez 5 28

31 A Daikin olyan kompakt vízhűtéses folyadékhűtő egységeket kínál, melyek csak nagyon kis helyet igényelnek a gépházban. Kereskedelmi vagy ipari alkalmazásban ezek a folyadékhűtők hideg és meleg vizet állítanak elő, mely hűtésre, fűtésre, vagy mindkettőre egyszerre használható. VÍZHŰTÉSES FOLYADÉKHŰTŐ EWWP-KBW1N 30 29

32 EWWP-KBW1N Vízhűtéses folyadékhűtő EWWP KBW1N µc 2 SE Alaptartozékok: főkapcsoló, vízszűrő, áramláskapcsoló, légtelenítő, nyomásmérő csonkok Daikin scroll kompresszor R-407C hűtőközegre kifejlesztett kivitel Alacsony üzemi zajszint Alacsony energiafogyasztás 195 kw teljesítményig bővíthető Kompakt méretek és kis hűtőközeg mennyiség Könnyű szerelés és karbantartás Rozsdamentes lemezes hőcserélő Távvezérlővel kapcsolható hűtés vagy fűtés Víz/víz hőszivattyú, vízvisszaforgatással Kompatibilis a hidraulikus modullal Elektronikus DDC szabályozás µc² SE vezérlő pco 3 vezérlő 2 vagy 3 modul összeszereléséhez Csak fűtés és Csak hűtés Teljesítmény-osztály Hűtőteljesítmény Névl. kw 13,0 21,5 28,0 32,5 43,0 56,0 65,0 86,0 99, Fűtőteljesítmény Névl. kw 16,6 27,3 35,4 41,2 54,8 71,4 82, Teljesítmény-fokozatok száma Teljesítményfelvétel Hűtés Névl. kw 3,61 5,79 7,48 8,75 11,80 15,50 17,60 23,6 27,3 31,0 33,1 35,2 39,1 42,8 46,5 48,6 50,7 52,8 EER 3,60 3,71 3,74 3,71 3,64 3,61 3,69 3,64 3,63 3,61 3,66 3,69 3,63 3,62 3,61 3,64 3,67 3,69 Méretek Készülék Magasság x Szélesség x Mélység mm 600x600x x600x x600x x600x1.200 Súly Készülék kg ,002 Üzemi súly kg - Vizes hőcserélő - Típus Keményforrasztott lemez elpárologtató A rendszerben lévő víz legkisebb mennyisége l Víz térfogatáram Min. l/perc Névl. l/perc Max. l/perc Vizes hőcserélő - Típus Keményforrasztott lemez kondenzátor Víz térfogatáram Min. l/perc Névl. l/perc Max. l/perc Hangteljesítmény Hűtés Névl. db(a) Kompresszor Típus Hermetikusan zárt scroll kompresszor Működési hőmérséklettartomány Elpárologtató Hűtés Min.~Max. C száraz hőm. -10 (OPZL) ~ 25 Kondenzátor Hűtés Min.~Max. C száraz hőm. 20 ~ 55 Hűtőközeg Típus R-407C Vezérlés Termosztatikus expanziós szelep Körök Mennyiség Hűtőkör Tömeg kg 1,2 2 2,5 3,1 4,6 5,6 9,2 10,2 11,2 13,8 14,8 15,8 16,8 Csőcsatlakozások Elpárologtató víz be/kimenet FBSP 25 mm FBSP 40 mm 2 x 2 x FBSP 38 mm 3 x 2 x FBSP 38 mm Elpárologtató Kondenzvíz-elvezető Helyszíni beszerelés Kondenzátor víz be/kimenet FBSP 25 mm FBSP 40 mm 2 x 2 x FBSP 38 mm 3 x 2 x FBSP 38 mm Kondenzátor kondenzvíz-elvezetés Helyszíni beszerelés Áramellátás Fázis / Frekvencia / Feszültség Hz/V 3N~ / 50 /

33 EWWP KBW1N EWWP KBW1N EWWP KBW1N TÁBLÁZAT A KÉSZÜLÉKEK KIVÁLASZTÁSÁHOZ 1 MODUL (KB-SOROZAT) 2 MODUL (KB-SOROZAT) 3 MODUL (KB-SOROZAT) Teljesítményindex Hűtőteljesítmény (kw) Fűtőteljesítmény (kw) ,0 16, ,5 27, ,0 35, ,5 41, ,0 54, ,0 71, ,0 82, , , KÉSZÜLÉK + VEZÉRLÉS (Gyárilag beszerelt) MODULÁRIS EGYSÉGEK (A vezérlőegység tartozékként rendelhető) VEZÉRLŐEGYSÉG (készlet) EWWP014KBW1N EWWP022KBW1N EWWP028KBW1N EWWP035KBW1N EWWP045KBW1N EWWP055KBW1N EWWP065KBW1N EWWP045KAW1M EWWP055KAW1M EWWP065KAW1M ECB2MUAW ECB3MUAW Például: A 121 kw-os rendszerhez válassza ki: EWWP055KBW1M + EWWP065KBW1M 31

34 D.I.C.N. Daikin integrált folyadékhűtő vezérlő rendszer KOMPATIBILIS SOROZATOK: EWAQ DAYN (R-410A) EWYQ DAYN (R-410A) A DICN vezérlő rendszer segítségével akár 4 Daikin folyadékhűtő is üzemeltethető egy rendszerben. A teljesítmény vezérlése pontos és hatékony, a szükséges teljesítmény a megfelelő tartalék teljesítménnyel együtt folyamatosan és megbízhatóan rendelkezésre áll. A rendszer lehetővé teszi, hogy az akár 1 MW-os Daikin hűtő konplexumot is egyetlen vezérlővel működtessen. A DICN-hez csak azonos sorozatú berendezések csatlakoztathatók. 32

35 EHMC + EKBT Hidraulikus modul EHMC AV1010 mh 2 O modell kapható 100 l-es tartály minden változathoz fagyásvédelem magas statikus nyomású szivattyú (választható) szabványos kondenzvíz elvezető készlet (beltéri használatnál) szabványos nyomásmérő csatlakozók (a szivattyú előtt és után) JELMAGYARÁZAT Szivattyú karakterisztika 1. EHMC30AV EHMC10AV1080 és EHMC15AV EHMC30AV EHMC10AV1010 és EHMC15AV1010 Hidraulikus modul + szűrő nyomásvesztesége 5. EHMC15/30AV1010 és EHMC15/30AV EHMC10AV1010 és EHMC10AV Vízáram (l/perc) Vízáram HIDRAULIKUS MODUL EHMC-AV x635x x635x x635x Névleges áramlás l/perc Külső statikus nyomás vo. m Névleges teljesítményfelvétel W Méretek (MaxSzéxMé) mm A készülék súlya kg Hangteljesítmény db(a) Hangnyomás db(a) Áramellátás V1 1~/230 V/50 Hz Működési tartomány Vízoldal C Légoldal C száraz hőm. Csőcsatlakozások Víz bemenet/kimenet Kondenzvíz elvezetés -10 C ~ 55 C -10 C ~ 43 C 1" BSPF 2" BSPF 2-1/2" BSPF 1/2" PUFFER TARTÁLY MODELL Leírás Térfogat Méretek Egység súlya EKBT Puffertartály burkolattal 200 l 1 284x637x754 86,5 EKBT500N Puffertartály 500 l 710x EKBTC10N Puffertartály l 860x EKBT500C Puffertartály burkolattal 500 l 1 200x1 200x EKBTC10C Puffertartály burkolattal l 1 200x1 450x

36 Száraz hűtők és kondenzátorok Légcsatornázható változat centrifugális ventilátorral "V" alakú elrendezés axiális ventilátorral Vízszintes vagy függőleges elrendezésű változat axiális ventilátorral Egy hőcserélő, függőleges vagy vízszintes telepítésre, vagy dupla hőcserélő ( V alakú) Légkondicionálásra és ipari alkalmazásra Rendkívül alacsony zajszintű és energiatakarékos modellek is kaphatók Gyárilag beépített vezérlés Teljesítmény kw Hűtőtornyok Radiális ventilátorok Axiális ventilátorok Nyitott körfolyamatú rendszer Zárt körfolyamatú rendszer Elpárologtató kondenzátoros rendszer Radiális vagy axiális ventilátorok Galvanizált acél, rozsdamentes acél vagy üvegszálas műanyag Légkondicionálásra és ipari alkalmazásra Alacsony zajszintű és energiatakarékos modellek is kaphatók Teljesítmény kw 34

37 A Daikin kondenzátor egységek széleskörűen alkalmazhatók a légkondicionáló, hűtő és szellőztető rendszerekben. KONDENZÁTOR EGYSÉGEK ERQ 38 VRV légkezelő rendszerek 40 HŰTŐ-SZELLŐZŐ RENDSZER HÁLÓZATI RAJZA Kondenzátor egység Légkezelő egység 1. Kapcsolódoboz 2. Termisztor 35

38 ERQ Hőszivattyús kondenzátor egység ERQ-AW1 ERQ-AV1 Nagy hatékonyságú hűtési és fűtési megoldások minden légkezelő alkalmazáshoz A telepítési költségek egy része megtakarítható - nincs szükség új vízcsövekre, fagyásvédelemre, folyadékhűtőkre vagy kazánokra a friss levegő felmelegítéséhez és lehűtéséhez Daikin Inverteres technológia a fokozatmentes és hatékony teljesítményszabályozásért, mely a bevezetett levegő állandó és kellemes hőmérsékletét biztosítja Széles teljesítmény-szabályozási tartomány - akár 18% névleges teljesítmény a 250-es méreten Széles működési hőmérséklet-tartomány - fűtés akár -20 C kültéri hőmérsékletig, és hűtés akár +43 C kültéri hőmérsékletig Rugalmasan megválasztható szabályozás - kezdve a plug&play szabályozástól egészen a korszerű külső vezérlésig Lehetőségek széles választéka: alacsony zajszint vagy kívülről szabályozott teljesítményfelvétel-korlátozás Az R410A direkt elpárologtatós rendszer mely csatlakoztatható a kültéri levegős hőcserélőkhöz ERQ Expanziós szelepkészlet EKEXV Légkezelő egység Folyadékcső Gázcső Daikin adatátvitel Expanziós szelep vezérlés Szabályozó egység EKEQDCB EKEQFCB Termisztorok Daikin vagy külső távvezérlő 36

39 ERQ Hőszivattyús kondenzátor egység KÜLTÉRI EGYSÉGEK ERQ-AV1 ERQ125AW1 ERQ200~250AW1 ERQ100AV1 ERQ125AV1 ERQ140AV1 ERQ125AW1 ERQ200AW1 ERQ250AW1 Névleges teljesítmény* Hűtés kw Fűtés kw EER COP Kombinálható expanziós szelepek EKEXV # 63 ~ ~ ~ ~ ~ ~ 250 Kültéri üzemi hőmérséklet-tartomány Hűtés C száraz hőm. -5 ~ ~ +43 Fűtés C nedves hőm. -20 ~ +15,5-20 ~ +15 Belépő levegő hőmérséklettartomány Hűtés C +14 nedves hőmérséklet ~ +25 nedves hőmérséklet / +35 száraz hőmérséklet +14 nedves hőmérséklet ~ +25 nedves hőmérséklet / +35 száraz hőmérséklet (a hőcserélő előtt) Fűtés C +10 száraz hőmérséklet ~ 27 száraz hőmérséklet +10 száraz hőmérséklet ~ 27 száraz hőmérséklet Hangteljesítmény Hűtés db(a) Fűtés db(a) Hangnyomás szint Hűtés db(a) Fűtés db(a) Leolvasztási eljárás Fordított ciklus, elekronikusan szabályozott Fordított ciklus, elekronikusan szabályozott Méretek Magasság mm Szélesség mm Mélység mm Súly kg Hűtőközeg R410A Csőméretek Folyadék (külső átmérő) mm Gáz (külső átmérő) mm Csőhossz Maximum m Áramellátás 1~/230 V/50 Hz 3N~/400 V/50 Hz Javasolt biztosítékok A EXPANZIÓS SZELEPKÉSZLETEK Névleges hőcserélő Minimum kw teljesítmény* Maximum kw Hőcserélő belső térfogata Minimum l Maximum l Méretek Magasság mm Szélesség mm Mélység mm EKEXV Súly kg Hangnyomás szint db(a) EKEXV63 EKEXV80 EKEXV100 EKEXV125 EKEXV140 EKEXV200 EKEXV Vezérlő egység EKEQFCB EKEQDCB EKEQFCB Vezérlés fajtája Daikin vezérlés Szabad (külső) vezérlés Vezérlési lehetőségek Szobahőmérséklet-beállítás [távvezérlővel (tartozék) vagy külső szobahőmérséklet-érzékelővel (tartozék)] 0~10 V közvetlen teljesítmény-szabályozás (5 V = teljesítmény fenntartása, >5 V ha hidegebb levegőt szeretnénk, <5 V ha melegebb levegőt szeretnénk) Elszívott levegő hőmérsékletének mérésével (a mellékelt thermisztorral) Rögzített párologtatási / kondenzációs hőmérséklet-szabályozás Szabályozási tartomány Alapérték 16 ~ 32 C a Daikin szabályozóval (tartozék) 0~10 V bemenet a külső szabályozóból Rögzített párologtatási hőmérséklet 5 ~ 12 C Rögzített kondenzációs hőmérséklet 43 ~ 49 C Daikin távvezérlő BRC1D52 Végfelhasználóknak (külön rendelhető) Üzembehelyezéshez és karbanzartáshoz (külön rendelhető) Méretek Magasság mm 132 Szélesség mm 400 Mélység mm 200 Súly kg Áramellátás 1~/230 V/50 Hz VÁLASZTHATÓ KIEGÉSZÍTŐK/TARTOZÉKOK ERQ-AV1 ERQ125AW1 ERQ AW1 EKEQDCB EKEQFCB Elektromechanikus hűtés/fűtés választókapcsoló KRC19-26 Doboz a hűtés/fűtés választókapcsoló részére KJB111A Csepptálca készlet központi leeresztő csőcsonkkal KWC26B160 KWC26B280 Daikin távvezérlő BRC1D52 Adapter a külső felügyelethez/vezérléshez (bemeneti ellenállás) KRP4A53 Adapter a külső felügyelethez/vezérléshez (bemeneti feszültség) KRP4A53-1 Külső szobahőmérséklet-érzékelő KRCS

40 VRV légkezelő alkalmazások EKEXV-készlet EKEQMCB gázcső folyadékcső F1-F2 egyéb kommunikáció A légkezelő egységekhez kifejlesztett új R-410A inverteres kondenzátorok. Inverteres vezérlésű egységek Nagy teljesítménytartomány (5 és 54LE között) Hővisszanyerős, hőszivattyús R-410A A szobahőmérséklet szabályozása a Daikin távvezérlővel Széles expanziós szelepkészlet-választék A hőmérséklet az EKEQMCB-hez csatlakoztatott BRC1D52-vel állítható be Csatlakoztatható a hővisszanyerős VRV -hez és hőszivattyús rendszerekhez* EKEXV osztály * Nem csatlakoztatható az RXYQ-PR-hez Hűtés (Elpárolgási hőmérséklet: 6 C) Megengedett hőcserélő teljesítmény (kw) Fűtés (Kondenzációs hőmérséklet: 46 C) Minimum Névleges Maximum Minimum Névleges Maximum 5,0 5,6 6,2 5,6 6,3 7,0 6,3 7,1 7,8 7,1 8,0 8,8 7,9 9,0 9,9 8,9 10,0 11, ,2 12,3 11,2 12,5 13,8 12,4 14,0 15,4 13,9 16,0 17,3 15,5 16,0 17,6 17,4 18,0 19,8 17,7 22,4 24,6 19,9 25,0 27,7 24,7 28,0 30,8 27,8 31,5 34,7 38

41 A Daikin szellőztető berendezések rendkívül hatékony megoldást jelentenek, ha a vízhűtőt, hőszivattyút vagy a forróvizes kazánt hatékony, csendes légkondicionáló rendszerre szeretné lecserélni. Ezek a berendezések kellemes környezetet teremtenek mind a kereskedelmi, mind a lakóhelyiségekben történő alkalmazás esetén. ÚJ ÚJ SZELLŐZTETÉS Fan-coil egységek Álmennyezeti, légcsatornázható egységek 42 FWB-JT/JF 42 FWM-DT/DF 43 FWB-BT 44 FWD-AT/AF 45 Burkolatos egységek 46 FWV-DT/DF 46 FWL-DT/DF 47 FWT-BT 48 Kazettás álmennyezeti egységek 50 FWF-AT 50 FWF-BT/BF 51 FWC-BT/BF 52 FWC-AT/AF 53 Léghűtők 54 Hővisszanyerős szellőztetés 56 Légkezelő egységek 58 ÚJ VRV -re köthető "Plug and Play" légkezelő egységek 62 39

42 FWB-JT/JF Álmennyezeti, légcsatornázható egységek FWB02JT/JF FWEC1, 2, 3A Széles működési hőmérséklet tartomány Csendes működés a nagyobb átmérőjű ventilátornak köszönhetően Könnyű karbantartás: a szűrő mindkét oldalról és alulról is kivehető (a szűrő leghosszabb oldala 400 mm) Rugalmasság (2 vagy 4 csöves) 4 ventilátor fordulat Közvetlen meghajtású centrifugális ventilátorok Rugalmasan alkalmazható (a vízcsövek mindkét oldalról csatlakoztathatók) Nagyteljesítményű légszállítás 30 Pa elérhető statikus nyomás Alapkivitelben nagyobb csepptálca Normál szűrő 1. osztályú önoltó hőszigetelés Elektronikus vezérlő vízszondával, a normál, speciális és speciális plusz verziókhoz is kapható Beltéri egységek 2 CSÖVES 4 CSÖVES Hűtőteljesítmény Összes teljesítmény Magas kw 1,64 2,67 2,99 3,34 4,81 5,31 6,16 7,26 8,49 8,99 1,67 2,67 3,03 4,88 5,33 6,53 8,21 Érezhető teljesítmény Magas kw 0,94 1,88 1,95 2,07 3,40 4,15 4,39 5,06 6,37 6,41 0,97 1,83 1,93 3,41 4,01 4,91 6,28 Fűtőteljesítmény 2 csöves Magas kw 2,16 3,62 3,97 4,11 6,30 7,47 8,09 9,64 11,57 11,71 2,12 3,69 3,87 6,40 7,52 9,01 11,09 4 csöves Magas kw - 2,49 3,92 4,43 6,70 8,16 9,56 11,68 Teljesítmény felvétel Magas W Méretek Egység Magasság x Szélesség x mm 251x x x1.114x x x1.564x x x x x x x x x x1.924x590 Mélység x590 x590 x590 x590 x590 x590 x590 x590 x590 x590 x590 Súly Egység kg 20,0 23,0 28,0 31,0 33,0 44,0 48,0 52,0 50,0 56,0 22,0 27,0 31,0 36,0 48,0 52,0 56,0 Üzemi súly kg 20,7 24,0 29,1 32,5 34,4 45,8 50,4 54,6 52,4 59,1 22,9 28,3 32,5 37,9 50,4 54,6 59,1 Hőcserélő Víztérfogat l 0,69 0,95 1,14 1,52 1,44 1,82 2,42 2,62 2,36 3,14 0,92 1,26 1,52 1,92 2,42 2,62 3,14 Vízáram Hűtés l/h Fűtés l/h Kiegészítő hőcserélő l/h Víznyomásesés Hűtés kpa 10,91 8,34 15,64 11,22 31,31 12,56 7,62 9,83 21,71 16,81 10,95 8,24 15,67 29,95 9,24 12,49 19,38 Fűtés kpa 8,86 6,76 12,84 9,21 25,87 11,13 6,57 8,60 18,56 14,46 8,94 6,64 12,84 24,16 7,89 9,67 16,50 Kiegészítő hőcserélő kpa - 10,66 24,73 41,72 81,63 25,31 31,33 50,03 Ventilátor Típus Közvetlen hajtású centrifugális ventilátor (előrehajtó lapátkerekek), tűzihorganyzott acél Légszállítás Magas m³/h Rendelkezésre álló nyomás Magas Pa Hangteljesítmény Magas db(a) 47, , Hangnyomás szint Magas db(a) 35, , , , Vízcsatlakozások Alap hőcserélő col 3/4 3/4 Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~ / 50 / ~ / 50 / Áramfelvétel Magas A 0,15 0,24 0,26 0,25 0,39 0,55 0,53 0,61 0,75 0,15 0,23 0,25 0,38 0,53 0,62 0,74 40

43 FWM-DT/DF Flexi egységek FWM01, 02DT/DF FWM01, 02DT/DF FWEC1, 2, 3A Alacsony zajszint és áramfelvétel az új formájú műanyag ventilátorlapátoknak és továbbfejlesztett villanymotornak köszönhetően Gyorscsatlakozós rögzítőrendszer falra/mennyezetre történő szereléshez Kész, összeszerelt 3-utas BE/KI szelepek is rendelkezésre állnak A gyári szelepkészletek jól szigeteltek, nincs szükség kiegészítő csepptálcára A gyári szelepkészletek beépített a szabályzó szelepeket és hőmérséklet érzékelőket tartalmaznak. Gyorscsatlakozók az elektromos alkatrészek számára: nincs szükség szerszámokra A mosható szűrő könnyen kivehető Elektromos fűtés: 2 kw-os teljesítményig nincs szükség életvédelmi relére Elektronikus vezérlő vízszondával a normál, speciális és speciális plusz változatokhoz is kapható Beltéri egységek 2 CSÖVES 4 CSÖVES Hűtőteljesítmény Összes teljesítmény Magas kw 1,54 2,09 2,93 4,33 4,77 6,71 8,02 1,46 1,90 2,87 4,33 4,67 6,64 7,88 Érezhető Magas kw teljesítmény 1,20 1,51 2,11 3,15 3,65 4,91 5,96 1,14 1,51 2,07 3,15 3,57 4,85 5,85 Fűtőteljesítmény 2 csöves Magas kw 2,14 2,57 3,81 5,63 6,36 7,83 10,03-4 csöves Magas kw - 1,90 2,10 3,08 5,05 5,30 7,91 9,30 Teljesítményfelvétel Magas W Méretek Készülék Magasság x Szélesség x Mélység mm 535x584x x794x x1.004x x1.214x x584x x794x x1.004x x1.214x249 Súly Készülék kg Hőcserélő Víztérfogat l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Kiegészítő Víztérfogat l hőcserélő - 0,2 0,3 0,4 0,6 Vízáram Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Centrifugális, több lapátos, kettős beömlésű Centrifugális, több lapátos, kettős beömlésű Légszállítás Magas m³/h Hangteljesítmény Magas db(a) Csőcsatlakozások Kondenzvíz Külső átmérő 17mm 17mm Vízcsatlakozások Szabványos hőcserélő col Áramellátás Fázis / Frekvencia / Feszültség Hz/V Áramfelvétel Magas A 1/2 3/4 1/2 3/4 1~ / 50 / 230 1~ / 50 / 230 0,17 0,24 0,25 0,44 0,43 0,60 0,76 0,17 0,24 0,25 0,44 0,43 0,60 0,76 41

44 FWB-BT Álmennyezeti, légcsatornázható egységek FWB04BT FWEC1, 2, 3A Alacsony zajszint és áramfelvétel az új formájú műanyag ventilátorlapátoknak és továbbfejlesztett villanymotornak köszönhetően Kompakt méretek - könnyen beszerelhető keskeny álennyezetbe is 3, 4 vagy 6 soros hőcserélő A csepptálca a hőcserélőkről és a szabályzó szelepekről összegyűlő kondenzvizet fogja fel A villanymotor fordulatszáma 7 fokozatban állítható (a tekercselés hővédett) A gyártáskor mind a 7 sebességfokozat vezetékeit bekötik a kapcsolódoboz vezérlőegységébe A légszűrő könnyen kivehető és tisztítható Beltéri egységek 2 CSÖVES Hűtőteljesítmény Összes teljesítmény Magas kw 2,61 3,14 3,49 5,08 5,45 6,47 7,57 8,67 10,34 Érezhető teljesítmény Magas kw 1,88 2,16 2,34 3,6 3,87 4,4 5,23 5,96 6,9 Fűtőteljesítmény 2 csöves Magas kw 5,47 6,01 6,47 10,31 11,39 12,28 15,05 16,85 18,78 4 csöves Magas kw 3,14 5,99 12,8 Teljesítményfelvétel Magas W Méretek Készülék Magasság x Szélesség x Mélység mm 239x1.039x x1.389x x1.739x609 Súly Készülék kg Üzemi súly kg Hőcserélő Víztérfogat l 1,1 1,5 2,2 1,6 2,1 3,2 2,1 2,8 4,2 Kiegészítő Víztérfogat l hőcserélő 0,4 0,6 1,7 Vízáram Hűtés l/h Fűtés l/h Kiegészítő hőcserélő l/h Víznyomásesés Hűtés kpa Fűtés kpa Kiegészítő hőcserélő kpa Ventilátor Típus Közvetlen meghajtású centrifugális, előrehajtó lapátkerekekkel Légszállítás Magas m³/h Rendelkezésre álló nyomás Magas Pa Hangteljesítmény Magas db(a) Hangnyomás szint Magas db(a) Csőcsatlakozások Kondenzvíz Külső átmérő Vízcsatlakozások Alap hőcserélő col Kiegészítő hőcserélő col Áramellátás Fázis / Frekvencia / Feszültség Hz/V Áramfelvétel Magas A ,5 47,5 57,5 16mm 3/4 3/4 1 1~ / 50 / 230 0,36 0,73 1,28 42

45 FWD-AT/AF Flexi egységek FWD04AT/AF FWD04AT/AF FWEC1,2,3A Gyorscsatlakozós rögzítőrendszer fali/mennyezeti szereléshez Nyomóoldali egyenes légcsatorna csatlakozó a kifúvási oldalon Elektronikus vezérlő vízszondával, a normál, speciális és speciális plusz verziókhoz is kapható A légszűrő könnyen eltávolítható és tisztítható Beltéri egységek 2 CSÖVES 4 CSÖVES Hűtőteljesítmény Összes teljesítmény Magas kw 3,90 6,20 7,80 8,82 11,90 16,40 18,30 3,90 6,20 7,80 8,82 11,90 16,40 18,30 Érezhető teljesítmény Magas kw 3,08 4,65 6,52 7,16 9,36 12,80 14,10 3,08 4,65 6,52 7,16 9,36 12,80 14,10 Fűtőteljesítmény 2 csöves Magas kw 4,05 7,71 9,43 10,79 14,45 19,81 21,92-4 csöves Magas kw - 4,49 6,62 9,21 15,86 21,15 Teljesítményfelvétel Magas W Méretek Készülék Magasság x Szélesség x Mélység mm 280x754x x964x x1.174x x1.174x x1.384x x754x x964x x1.174x x1.174x x1.384x718 Súly Készülék kg Hőcserélő Víztérfogat l 1,06 1,42 1,79 2,38 2,5 4,02 5,03 1,06 1,42 1,79 2,38 2,50 4,02 5,03 Kiegészítő Víztérfogat l hőcserélő - 0,35 0,47 0,59 1,42 1,72 Vízáram Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Centrifugális, több lapátos, kettős beömlésű Centrifugális, több lapátos, kettős beömlésű Légszállítás Magas m³/h Rendelkezésre álló nyomás Magas Pa Hangteljesítmény Magas db(a) Csőcsatlakozások Kondenzvíz Külső átmérő Vízcsatlakozások Szabvány hőcserélő col Áramellátás Fázis / Frekvencia / Feszültség Hz/V Áramfelvétel Magas A mm 16mm 3/4 1 3/4 1 1~ / 50 / 230 1~ / 50 / 230 0,95 1,58 1,97 3,21 5,37 0,95 1,58 1,97 3,21 5,37 43

46 FWV-DT/DF Padlón álló egységek FWV01, 02DT/DF FWEC1, 2, 3A ECFWMB6 Alacsony zajszint és áramfelvétel az új formájú műanyag ventilátorlapátoknak és továbbfejlesztett villanymotornak köszönhetően Gyorscsatlakozós rögzítőrendszer falra történő szereléshez Kész, összeszerelt 4 utas 3 járatú BE/KI szelepek is rendelkezésre állnak A gyári szelepkészletek jól szigeteltek, nincs szükség kiegészítő csepptálcára A gyári szelepkészletek beépített a beszabályozó szelepeket és hőmérséklet-érzékelőket tartalmaznak Gyorscsatlakozók az elektromos alkatrészek számára: nincs szükség szerszámokra A mosható szűrő könnyen kivehető Elektromos fűtőtest: 2 kw teljesítményig nincs szükség életvédelmi relére Elektronikus vezérlő vízszondával, a normál, speciális és speciális plusz verziókhoz is kapható Beltéri egységek 2 CSÖVES 4 CSÖVES Hűtőteljesítmény Összes teljesítmény Magas kw 1,54 2,09 2,93 4,33 4,77 6,71 8,02 1,46 1,90 2,87 4,33 4,67 6,64 7,88 Érezhető Magas kw teljesítmény 1,20 1,51 2,11 3,15 3,65 4,91 5,96 1,14 1,51 2,07 3,15 3,57 4,85 5,85 Fűtőteljesítmény 2 csöves Magas kw 2,14 2,57 3,81 5,63 6,36 7,83 10,03-4 csöves Magas kw - 1,90 2,10 3,08 5,05 5,30 7,91 9,30 Teljesítményfelvétel Magas W Méretek Készülék Magasság x Szélesség x Mélység mm 564x774x x x1.194x x1.404x x774x x x1.194x x1.404x251 x226 x226 Súly Készülék kg Hőcserélő Víztérfogat l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Kiegészítő Víztérfogat l hőcserélő - 0,2 0,3 0,4 0,6 Vízáram Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Centrifugális, több lapátos, kettős beömlésű Centrifugális, több lapátos, kettős beömlésű Légszállítás Magas m³/h Hangteljesítmény Magas db(a) Csőcsatlakozások Kondenzvíz Külső átmérő 16mm 16mm Vízcsatlakozások Szabványos hőcserélő col 1/2 3/4 1/2 3/4 Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~ / 50 / 230 1~ / 50 / 230 Áramfelvétel Magas A 0,17 0,24 0,25 0,44 0,43 0,60 0,76 0,17 0,24 0,25 0,44 0,43 0,60 0,76 44

47 FWL-DT/DF Flexi egységek FWL03DT/DF FWL03DT/DF FWEC1, 2, 3A ECFWMB6 Alacsony zajszint és áramfelvétel az új formájú műanyag ventilátorlapátoknak és továbbfejlesztett villanymotornak köszönhetően Gyorscsatlakozós rögzítőrendszer fali/mennyezeti történő szereléshez Kész, összeszerelt 4 utas 3 járatú BE/KI szelepek is rendelkezésre állnak A gyári szelepkészletek jól szigeteltek, nincs szükség kiegészítő csepptálcára A gyári szelepkészletek beépített a beszabályozó szelepeket és hőmérséklet érzékelőket tartalmaznak Gyorscsatlakozók az elektromos alkatrészek számára: nincs szükség szerszámokra A mosható szűrő könnyen kivehető Elektromos fűtőtest: 2 kw-os teljesítményig nincs szükség életvédelmi relére Elektronikus vezérlő vízszondával a normál, speciális és speciális plusz változatokhoz is kapható Beltéri egységek 2 CSÖVES 4 CSÖVES Hűtőteljesítmény Összes teljesítmény Magas kw 1,54 2,09 2,93 4,33 4,77 6,71 8,02 1,46 1,90 2,87 4,33 4,67 6,64 7,88 Érezhető Magas kw teljesítmény 1,20 1,51 2,11 3,15 3,65 4,91 5,96 1,14 1,51 2,07 3,15 3,57 4,85 5,85 Fűtőteljesítmény 2 csöves Magas kw 2,14 2,57 3,81 5,63 6,36 7,83 10,03-4 csöves Magas kw - 1,90 2,10 3,08 5,05 5,30 7,91 9,30 Teljesítmény felvétel Magas W Méretek Egység Magasság x Szélesség x Mélység mm 564x774x x x1.194x x1.404x x774x x x1.194x x1.404x251 x226 x226 Súly Egység kg Hőcserélő Víztérfogat l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Kiegészítő Víztérfogat l hőcserélő - 0,2 0,3 0,4 0,6 Vízáram Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Centrifugális, több lapátos, kettős beömlésű Centrifugális, több lapátos, kettős beömlésű Légszállítás Magas m³/h Hangteljesítmény Magas db(a) Vízcsatlakozások Alap hőcserélő col 1/2 3/4 1/2 3/4 Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~ / 50 / 230 1~ / 50 / 230 Áramfelvétel Magas A 0,17 0,24 0,25 0,44 0,43 0,60 0,76 0,17 0,24 0,25 0,44 0,43 0,60 0,76 45

48 FWT-BT Oldalfali egységek FWT05, 06BT MERCA SRC-COB/HPB WRC-COB/HPB Széles működési tartomány Könnyű szerelés és karbantartás 3 ventilátor fordulat Kettős beszívású centrifugális ventilátorok Kiváló légáramlás és levegőelosztás A vízcsövek mindkét oldalra csatlakoztathatók Nagyteljesítményű légszállítás 1. osztályú önoltó hőszigetelés 1. osztályú önoltó anyagból készült kivehető, mosható légszűrő Vékony és kompakt, esztétikus forma Vezeték nélküli távvezérlés 9 m távolságig, vezetékes vagy egyszerűsített távvezérlő rendelhető LED-es kijelző mutatja a készülék (normális vagy hibás) működését Beltéri egységek 2 CSÖVES Hűtőteljesítmény Összes teljesítmény Magas kw 2,34 2,78 3,22 4,54 5,28 Érezhető teljesítmény Magas kw 1,74 2,03 2,35 3,65 4,33 Fűtőteljesítmény 2 csöves Magas kw 3,02 3,75 4,10 6,01 6,74 Teljesítményfelvétel Magas W Méretek Készülék Magasság x Szélesség x Mélység mm 260x799x x899x x1.062x222 Súly Készülék kg Üzemi súly kg Hőcserélő Víztérfogat l 0,49 0,57 0,85 Vízáram Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa 48,3 64,7 69,3 50,3 69,3 Fűtés kpa 42 58,6 60,6 50,6 70,6 Ventilátor Típus Közvetlen meghajtású centrifugál ventilátor Légszállítás Magas m³/h Hangteljesítmény Magas db(a) Hangnyomás szint Magas db(a) Csőcsatlakozások Kondenzvíz Külső átmérő 16mm 20mm Vízcsatlakozások Szabványos hőcserélő col 1/2 Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~ / 50 / Áramfelvétel Magas A 0,11 0,13 0,29 0,30 46

49

50 FWF-AT 4 irányú kifúvós kazettás álmennyezeti egységek FWF-AT MERCA WRC SRC Csendes működés automatikus legyezőmozgású légterelőkkel Könnyű telepítés és karbantartás 3 ventilátor fordulat Kettős beszívású centrifugális ventilátorok 4 irányú kifúvás és legyezés Alsó levegőbeszívás Nagyteljesítményű légszállítás Vékony előlap és esztétikus formaterv Raszter méretű dekorpanel Kivehető és mosható légszűrő (1. osztályú önoltó) Beépített kondenzvíz szivattyú (legfeljebb 700 mm emelő magasság) Vezeték nélküli távvezérlő vezérlő dekorációs panelkészlettel alapkivitel FWF 2 CSÖVES Teljesítmény felvétel Magas W Teljesítmény Hűtés Összes Magas kw 2,34 4,10 4,25 Hűtés Érzékeny Magas kw 1,97 3,06 3,24 Fűtés (2 csöves) Magas kw 3,22 5,12 5,42 Méretek Magasság x Szélesség x Mélység mm 250x570x570 A készülék súlya kg Hangteljesítmény Hangteljesítmény db(a) Vízáram Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa 67,3 68,6 68,8 Fűtés kpa 61,9 70,5 71,2 Ventilátor Légszállítás Magas m³/h Szabványos hőcserélő Víztérfogat l 0,56 1,15 1,15 Vízcsatlakozások Alap hőcserélő col 3/4 Áramfelvétel Magas A 0,22 0,30 0,34 Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~ / 50 /

51 FWF-BT/BF 4 irányú kifúvós kazettás álmennyezeti egységek FWF-BT/BF A vízszintes irányú levegő-kibocsátás huzatmentes működést biztosít és elkerülhetővé teszi a mennyezet beszennyeződését Modern, stílusos, fehér szinű dekorációs panel (RAL9010) 1 vagy 2 lamella bezárásával különböző levegőáramlási sémák közül választhat Frisslevegő-hozzávezető készlet rendelhető A cseppvíz szivattyú alaptartozék (emelési magasság: 750 mm) Beltéri egységek 2 CSÖVES 4 CSÖVES Hűtőteljesítmény Összes teljesítmény Magas kw 2,0 3,2 4,2 5,4 2,0 2,7 3,5 4,5 Fűtőteljesítmény 2 csöves Magas kw 2,9 4,0 5,4 6,9-4 csöves Magas kw - 3,9 3,8 4,9 6,1 Teljesítményfelvétel Magas kw Méretek Készülék Magasság x Szélesség x Mélység mm 260x575x x575x575 Víznyomásesés Hűtés kpa Fűtés Ventilátor Típus Turboventilátor Turboventilátor Légszállítás Magas m³/h 7,9 7,9 11,2 14,9 7,9 7,2 10,4 13,9 Hangteljesítmény Magas db(a) Hangnyomás szint Magas db(a) Csőcsatlakozások Kondenzvíz Külső átmérő VP20 mm (külső átm. 26 mm, belső átm. 20 mm) VP20 mm (külső átm. 26 mm, belső átm. 20 mm) Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~ / 50 / ~ / 50 / *Megjegyzés: a szürke cellák előzetes adatokat tartalmaznak

52 FWC-BT/BF Körbe kifúvós, kazettás álmennyezeti egységek FWC-BT/BF A 360 -os levegő-kifúvás egyenletes légáramlatot és hőmérsékletet biztosít A vízszintes irányú levegő-kifúvás huzatmentes működést biztosít és elkerülhetővé teszi a mennyezet beszennyeződését DC ventilátor motor: Kis teljesítményfelvétel Modern, stílusos, fehér szinű RAL9010 dekorációs panel 1 vagy 2 lamella bezárásával különböző levegőáramlási sémák közül választhat Frisslevegő-hozzávezető készlet kapható Kondenzvíz szivattyú alap tartozék (emelési magasság: 850 mm) Beltéri egységek 2 CSÖVES 4 CSÖVES Hűtőteljesítmény Összes teljesítmény Magas kw 6,0 7,0 8,0 9,0 6,0 6,7 7,8 8,9 Fűtőteljesítmény 2 csöves Magas kw 8,0 8,9 10,6 12,1-4 csöves Magas kw - 7,5 8,4 9,7 11,0 Teljesítményfelvétel Magas kw Méretek Készülék Magasság x Szélesség x Mélység mm 288x840x x840x840 Víznyomásesés Hűtés kpa Fűtés Ventilátor Típus Turbo ventilátor Turbo ventilátor Légszállítás Magas m³/h 17,7 20,6 25,4 30,8 17,1 19,9 24,6 29,0 Hangteljesítmény Magas db(a) Hangnyomás szint Magas db(a) Csőcsatlakozások Kondenzvíz Külső átmérő VP25 mm (külső átm. 32 mm, belső átm. 25 mm) VP25 mm (külső átm. 32 mm, belső átm. 25 mm) Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~ / 50 / ~ / 50 / *Megjegyzés: a szürke cellák előzetes adatokat tartalmaznak

53 FWC-AT/AF 4 irányú kifúvós kazettás álmennyezeti egységek FWC08A MERCA WRC SRC Széles működési hőmérséklet tartomány Csendes működés automatikus legyezőmozgású légterelőkkel Könnyen telepíthető és karbantartható Rugalmasság (2 vagy 4 csöves) 3 ventilátor fordulat Kettős beszívású centrifugális ventilátorok 4 utas levegőkimenet és levegőirányítás Alsó levegőbeszívás Nagyteljesítményű légszállítás Vékony előlap és esztétikus formaterv Kivehető, mosható légszűrő (1. osztályú önoltó) Beépített kondenzvíz szivattyú (legfeljebb 700 mm emelő magasság) A vezetéknélküli távvezérlő és a dekorációs panel alaptartozék FWC 2 CSÖVES 4 CSÖVES Teljesítményfelvétel Magas W Teljesítmény Hűtés Összes Magas kw 6,63 7,50 8,80 9,95 10,80 3,81 3,96 4,63 5,01 5,16 Hűtés Érzékeny Magas kw 4,90 5,40 6,40 7,10 7,70 3,40 3,52 4,07 4,40 4,54 Fűtés (2 csöves) Magas kw 8,40 9,50 11,00 12,00 12,90 - Fűtés (4 csöves) Magas kw - 10,55 10,99 12,51 13,48 13,77 Méretek Magasság x Szélesség x Mélység mm 335x820x821 A készülék súlya kg Hangteljesítmény Hangteljesítmény Magas db(a) Vízáram Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa 24,8 30,8 41,6 52,2 69,3 3,56 3,78 4,94 5,7 5,96 Fűtés kpa 21,4 26,8 35,3 45,2 64,1 - Ventilátor Légszállítás Magas m³/h Szabványos hőcserélő Víztérfogat l 2,69 Vízcsatlakozások Szabványos hőcserélő col 3/4'' Áramfelvétel Magas A 0,52 0,64 0,68 0,79 1,06 0,53 0,61 0,67 0,8 1,02 Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~ / 50 /

54 Léghűtők Ipari léghűtők fagypont feletti és fagypont alatti hőmérsékletű, nagy tároló, fagyasztó és feldolgozó hűtőkamrák számára. A léghűtő hőcserélője nagy hatékonyságú rézcsövekből készül, melyek különleges belső spirális profilját a víz/glikol keverékhez alakították ki. Többféle modell kapható, különböző lamellatávolsággal 1-től több mint 160 kw teljesítményig. S2HCW S3HCW SHDNW / SHDSW SHAW 52

55 NHIW / HILW HDIW CHSW LHSW 53

56 VAM-FA Hővisszanyerős szellőztető berendezések Tiszta kültéri levegő Teljesen hőcserélt elhasznált levegő Elhasznált beltéri levegő Teljesen hőcserélt tiszta levegő A Daikin hővisszanyerős szellőztetőrendszer a beltéri állapotoknak megfelelően módosítja a belépő friss levegő hőmérsékletét és páratartalmát. Így egyensúly érhető el a beltéri és a kültéri állapotok között, aminek révén jelentősen csökkenhet a légkondicionáló rendszer energiaszükséglete hűtő vagy fűtő üzemmódban. A HRV egységek külön vagy a légkondicionáló rendszerbe integráltan szabályozhatók (Daikin VRV vagy Sky Air sorozat). 9 modellt tartalmazó választék Kompakt, energiatakarékos szellőztető berendezés Speciális hőcserélő impregnált papír levegőszűrővel Könnyű integrálás a VRV rendszerbe Jelenleg a Daikin ellenőrző rendszerhez a következőket lehet csatlakoztatni: [ipu] Szellőztetés VAM150FA VAM250FA VAM350FA VAM500FA VAM650FA VAM800FA VAM1000FA VAM1500FA VAM2000FA Ventilátor - Hőcserélő üzemmód - Magas / m³/h Légáram Bypass üzemmód - Magas 150/ / / / / / / / /2.000 Ventilátor-Külső Magas Pa statikus nyomás Hangnyomás szint Hőcserélő üzemmód - Magas / db(a) (220 V) Bypass üzemmód - Magas 27/27 28/28 32/32 33/33,5 34,5/34,5 36/36 36/36 39,5/40,5 40/40 Hőcsere hatásfoka Magas % Entalpia-csere Hűtés Magas % hatásfoka Fűtés Magas % Teljesítményfelvétel Hőcserő üzemmód - Magas / kw Bypass üzemmód - Magas Méretek Készülék Magasság x Szélesség x Mélység mm Súly Készülék kg Csatlakozó légcsatorna átmérő mm Működési hőmérséklettartomány Min. ~ Max. C száraz hőm. Üzemmód Hőcserélő rendszer Hőcserélő elem Áramellátás Fázis / Frekvencia / Feszültség Hz/V ,116/0,116 0,141/0,141 0,194/0,194 0,212/0,212 0,380/0,380 0,451/0,451 0,469/0,469 0,864/0,864 0,953/0, x776x x828x x1.004x x1.004x x1.514x x1.514x ~50 Relatív páratartalom % 80% vagy kevesebb Hőcserélő üzemmód, Bypass üzemmód, Szellőztető üzemmód Keresztáramú levegő-levegő teljes (érzékelhető és rejtett) hőcsere Különlegesen feldolgozott, nem gyúlékony papír 1~ / 50/60 / /220 54

57

58 Légkezelő egységek SZÉLES VÁLASZTÉK A széles, m3/h-tól m3/h-ig terjedő légszállítási tartomány lehetővé teszi, hogy a légkezelés módjától függően válassza ki a megfelelő keresztirányú áramlási sebességet. Ugyanannál a légszállítási sebességnél az áramlási keresztmetszet (szélesség x magasság) a beépítés helyének méretbeli korlátaihoz igazítható. A rendszer minden méretben modulokból áll, így a szállítás és a helyszíni összeszerelés egyszerű. Mivel egyetlen hegesztett kötésre sincs szükség, a légkezelő egységek teljesen szétszerelt állapotban is szállíthatók, és közvetlenül a beépítés helyszínén szerelhetők össze. Az előre meghatározott (27) rögzített méret a versenyképesség és a gyártási szabványosítás ideális egyensúlyát jelenti. A végtelen számú variálható méret lehetővé teszi, hogy rendszer elemeit a szűk helyekre is beépíthessék. A rendszer elemeinek méretei 5 cm-ként nőnek / csökkennek. VEZÉRLÉS Minden egység igény szerint ellátható olyan szabályozó- és vezérlő rendszerrel, amely függetlenül kezeli az egységet, vagy a külső felügyeleti rendszerrel vezérelhető. Vezérlőpanel, inverterek, mikroprocesszor, hőmérséklet-, páratartalom- és levegőminőség-érzékelők, szabályozó szelepek, szakaszolók, biztonsági berendezések és kapcsolók - csak néhány az igény szerint beépíthető elemek közül, melyek a terméket sokoldalúvá teszik és telepítését meggyorsítják. 56

59 TECHNIKAI LEHETŐSÉGEK A részegységek fejlesztése során különös figyelmet fordítottunk az energiatakarékosságra. A hőcserélő felületek, a motorok hatékonysága, szűrés, hőszigetelés, súrlódáscsökkentés és a levegő nyomásának áramlás közbeni esése a rendszerben - csak néhány, a berendezések kialakítása során szem előtt tartott, fontos paraméterek közül. Mindegyik hozájárul ahhoz, hogy a termék könnyen beilleszthető legyen a rendszerbe, és hozzájárul az energiafelhasználás csökkentéséhez. Keret A szerkezet a 40x40 vagy 60x60 mm keresztmetszetű, zártszelvényből készült kerettel együtt eloxált alumíniumból készül, kifejezetten agresszív környezetben való alkalmazásra. Hőszigetelt, (60x60 mm kersztmetszetű) vagy körkeresztmetszetű profilokból készült megoldások is rendelkezésre állnak élelmiszeripari vagy magasfokú higiéniát igénylő alkalmazásra. Valamennyi elem duplafalú, így a rögzítő csavarok egyáltalán nem látszanak, és semmilyen tárgy nem áll ki a légcsatornából (összhangban a balesetmegelőzési szabályokkal), emellett az elemek csatlakozásánál fecskefarkú horonyba illeszkedő tömítést alkalmazunk. A szerkezeti elemeket három ponton rögzítik egymáshoz; a sarkokon nylon bevonatú űvegszálas csatlakozóelemeket, míg a tartókeret sarkain fröccsöntött, eloxált, az emelést megkönnyítő alumínium sarokelemeket alkalmazunk. Sík panel Poliuretán hab Lépcsős kiképzésű panel Panelek A zárópanelek duplafalú dobozok; lehetnek sík (25 és 46 mm vastag) vagy lépcsős kiképzésű (42 és 62 mm vastag) elemek. A lépcsős panelek sík felülete a szerkezeti elemek belső felületéhez illeszkedik. A szigetelés készülhet poliuretán habból (40 50 kg/m3), vagy a panelhez ragasztott szálas ásványgyapotból (90 kg/m3). Hőszigetelt alumínium profil Sarok A ventilátor-motor A ventilátor motor egy rázkódást elnyelő, két alumínium profilból készült szerkezetből, valamint a feszítő csúszkára szerelt motorból áll. A szerkezet soha nem ér hozzá az egység aljához, mert az alumínium profilokon keresztül a súly a légkezelő tartószerkezetére kerül át, mely a rázkódást elenyeli. Ezzel a megoldással biztosítható, hogy a légkezelő nem továbbítja a vibrációt arra a felületre, amelyre felszerelték. Alap Feszítő csúszka Tartó a két alumínium profillal 57

60 Kötőelemek A kötőelemek rozsdamentes acél önmetsző csavarok, melyeket a szerkezeti elemek műanyag perselyeibe kell behajtani és külső sapka takarja el őket a panelben. Ez a megoldás teljesen elrejti a csavarokat, és szilárdan összekapcsolja az elemeket. Ajtók A vizsgálatokhoz és a belső karbantartásra szolgáló ajtók kifelé, a nyomás alatt üzemelő szerkezeteken befelé nyílnak. Az ajtókat balra, vagy jobbra nyílóan lehet felszerelni, de teljesen el is távolíthatók. Fittingek Rögzítelem Műanyag persely Zárósapka Kémlelő nyílások A kémlelőnyílások duplafalú, polikarbonátból készült nyílások, tömítőgyűrűvel. A fedél rögzítő csavarjai a polikarbonát keretben lévő fészkekbe illeszkednek (nem hatolnak be a szendvics-panelbe), így a rendszer tömítéttsége megmarad és nem csapódik ki a pára. Szűrők Az egység megtevezésekor különös figyelmet fordítottunk a szűrők elhelyezésére, hogy hatékonyan szűrjék meg az átáramló levegőt. Minden szűrő kereskedelmi forgalomban kapható keretekre szerelhető és tömítés biztosítja a szűrés hatékonyságát. Minden egységet úgy alakítottunk ki, hogy a szűrőket a szennyezett oldalról lehet kiszerelni, így karbantartás közben a légkezelő rendszer nem szennyeződik. Ajtópántok (bal, vagy jobboldalra nyíló, vagy leszerelhető ajtó A rendszer rögzítése Belső-külső tömítés Rendelkezésre álló alkatrészek Szűrő Szintetikus lemezes szűrő Sík, alumíniumhálós szűrő / rozsdamentes acél 304 Merev / Puha zsákszűrő Nagy hatékonyságú szűrő Aktív szén / szagtalanító szűrő Hőcserélők Vizes hőcserélő Gőzös hőcserélő Túlhevített vizes hőcserélő Direkt elpárologtatós hőcserélő Elektromos fűtés Párásítók Felszíni párologtatású párásítóállandó vízveszteség Felszíni párologtatású párásító keringető szivattyúval Vízpermetező párásító - állandó vízveszteség Vízpermetező párásító keringető szivattyúval Gőz párásító hálózati megosztással Gőz párásító helyi elosztóval Vízporlasztó párásító Ventilátorok Előrehajló lapátozású ventilátor Hátrahajló lapátozású ventilátor Direkt hajtású ventilátor (közvetlen kuplungos is kapható) HŐVISSZANYERŐS RENDSZEREK Forgódobos hőcserélő, érzékeny vagy entalpia-típusú Keresztáramú hővisszanyerő Közvetítőközeges hővisszanyerők EGYÉB RÉSZEK Rezgéscsillapító Keverő kamra szervomotorral vagy kézzel működtethető zsaluval Üres elem Gázégető elem Gyárilag beszerelt vezérlők, inverterek Teljes skálát kínálunk: kezdve a szabványos modellektől egészen az egyéni megoldásokig. 58

61

62 Plug and Play légkezelő csatlakozás VRV -hez LÉGKEZELŐ EGYSÉGEK VRV beltéri egységek és légkezelő egységek egyetlen VRV rendszerben Monovalens hűtés és fűtés a légkezelő egységek számára A légkezelő egységet ugyanúgy kell csatlakoztatni, ahogyan a szabványos VRV beltéri egységeket Gyári tervezésű, összeszerelt vezérlőegység Állandó, kellemes léghőmérséklet Gyors és könnyű telepítés Normál DAIKIN jótállás Az új DAIKIN PLUG and PLAY VRV rendszerrel a VRV beltéri egységek és a friss levegőt biztosító légkezelő egységek ugyanahhoz a hűtőkörhöz csatlakoztathatók, így egyszerűbb a kivitelezés és nő az energiatakarékosság. Mind a frisslevegő-kezelés, mind a légkondicionálás egyetlen direkt elpárologtatós rendszerben valósítható meg a DAIKIN VRV technológiájával anélkül, hogy külön VRV rendszerre lenne szükség a légkondicionáláshoz, és különálló fűtő- és hűtőrendszerre a légkezelő egységekhez. A légkezelő egységek gyárilag összeszerelt vezérlődoboza gyorsan és egyszerűen PLUG and PLAY csatlakoztatható, akár egy hagyományos VRV beltéri egység. Ez a rendszer egy teljesen monovalens, direkt elpárologtatós megoldást jelent a légkondicionálás fűtési-, hűtési- és frisslevegő-kezelési igényeire. A Daikin invertere fokozatmentesen szabályozza a teljesítményt, míg a légkezelő egység vezérlése az állandó, kellemes hőmérsékletet biztosítja. Végül, de nem utolsó sorban ne feledkezzen meg az üzleti előnyökről, amelyeket a Daikin PLUG and PLAY VRV rendszere jelent Önnek. A légkezelő egységek és a szabvány VRV beltéri egységek összekapcsolása egy monovalens fűtő- és hűtő- VRV rendszerbe lehetőséget ad Önnek arra, hogy teljesen megszabaduljon a fosszilis tüzelőanyagokat használó kazánoktól, folyadékhűtőktől és vízcsövektől jelentősen csökkentve ezáltal beruházási költségeit. Összességében a Daikin PLUG and PLAY VRV csatlakozó rendszer a leghatékonyabb, legegyszerűbben telepíthető technológiát kínálja Önnek légkondicionáló rendszerei hűtési és fűtési igényeinek kielégítésére a legalacsonyabb befektetési költségekkel. 60

63 + GYÁRI BEÉPÍTETT VEZÉRLŐEGYSÉG A PLUG and PLAY VRV rendszer minden légkezelő egységét gyárilag tervezett és beépített vezérlőegységgel szállítjuk. Ez a vezérlőegység a következőket tartalmazza: Beépített EKEXV expanziós szelepkészletek, melyekhez csak a hűtőközeg-csöveket kell csatlakoztatni. Gyárilag beszerelt vezérlők a légkezelő egységhez: pl. hőmérséklet- és nyomásérzékelők, csappantyúk... Előremenő hőmérsékletre történő szabályozással ellátott komplett légekezelő vezérlés, az EKEQMCB egységgel összeszerelve. Ez ugyanúgy biztosítja a légkezelő egység gyors és egyszerű PLUG and PLAY csatlakoztatását a VRV rendszerhez, mint a normál VRV beltéri egységét. A légkezelő egység normál DAIKIN távvezérlővel történő vezérlésének lehetősége jelentősen leegyszerűsíti a teljes rendszer vezérlését. A központi vezérlő használata lehetővé teszi, hogy a felhasználó számos olyan vezérlőrendszer közül válasszon, amelyek egy rendszerben egyesítik a légkondicionálás és szellőztetés vezérlését. ELŐRE KONFIGURÁLT LÉGKEZELŐ EGYSÉGEK A LEGGYAKORIBB IGÉNYEKRE Az alábbi előre konfigurált légkezelő egységeket úgy alakították ki, hogy megfeleljenek a PLUG and PLAY VRV rendszer által támasztott követelményeknek, valamint biztosítsák a maximális energiahatékonyságot és komfort szintet hagyományos légkondicionáló alkalmazások esetén is. Előre konfigurált légkezelő egység Gyárilag összeszerelt vezérlőegység 61

64 NORMÁL KIVITEL BEFÚVÓ LÉGKEZELŐK HŰTÉSÉRE Ezen léglezelők frisslevegő ellátásra szolgálnak, (csak befúvó ventilátor) és integrált keverőkamrával (0-100% friss levegő) rendelkeznek, és a DAIKIN VRV kültéri egységhez csatlakoztatva csak hűtés módban üzemelnek. Szerkezet: Natúr 40x40 mm alumínium keret, sík, galvanizált acéllemez, 25 mm vastag kg/m 3 habszigetelés. Bevonat anyaga - kívül 0,7 mm vastag szürke plasztizol, belül galvanizált 0,5 mm Alkatrészek a légáramlás irányának sorrendjében: 1) Keverőkamra zsaluval záródó levegőbeömlő nyílással, védőráccsal, rugalmas csatlakozócsonkkal és beépített légterelőkkel 2) F5 zsákszűrő, gyárilag beszerelt nyomáskülönbség-mérővel és nyitható ajtóval 3) Gyárilag beszerelt expanziós EKEXV szelepkészlet 4) Direkt elpárologtatós hűtőkalorifer galvanizált csepptálcával és cseppvíz leválasztóval 5) Befúvó ventilátor (nyitható ajtóval, kémlelő nyílással, kijelzővel, beépített világítással, be/kikapcsolóval) 6) Rugalmas csatlakozás, 7) 150 mm alapkeret Légszállítás m³/h Szélesség mm Magasság mm Hossz mm Súly kg ~ 300 ~ 350 ~ 400 ~ 470 ~600 ~700 ~700 Teljes hűtőteljesítmény kw 20,60 28,80 40,70 58,70 83,40 100,30 117,30 Érezhető hűtőteljesítmény kw 10,90 16,40 22,00 32,90 43,40 55,20 65,70 Külső statikus nyomás Pa A ventilátor felvett Max. teljesítménye kw 1,10 1,50 2,20 3,00 5,50 5,50 7,50 VRV csatlakoztató készlet 1 x EKEXV200 1 x EKEQMCB 1 x EKEXV250 1 x EKEQMCB 2 x EKEXV200 2 x EKEQMCB 2 x EKEXV250 2 x EKEQMCB 3 x EKEXV250 3 x EKEQMCB 4 x EKEXV200 4 x EKEQMCB 4 x EKEXV250 4 x EKEQMCB Teljesítményindex 1 x x x x x x x 262 Körülmények: Kültéri levegő: Nyáron 35 C/50% rel. páratart.; Bevezetett levegő: Nyáron 19 C 1) Magasság a 150 mm-es tartókerettel együtt 2) Szélesség és magasság a gyárilag felszerelt vezérlőpanel nélkül 3) EKEXV egységek a légkezelő egységben, EKEQMCB a vezérlőpanelhez csatlakoztatva. 4) A teljes VRV rendszer maximális kiterhelési rátája (CR): 110% 5) Az EKEXV egységek teljesítmény-indexeinek összege nem lépheti túl a 30%-ot, ha más beltéri egységekkel egy rendszerben alkalmazzák 62

65 EXTRA KIVITEL BEFÚVÓ LÉGKEZELŐK HŰTÉSÉRE Ezen léglezelők frisslevegő ellátásra szolgálnak, (csak befúvó ventilátor) és integrált keverőkamrával (0-100% friss levegő) rendelkeznek, és a DAIKIN VRV kültéri egységhez csatlakoztatva csak hűtés módban üzemelnek. Szerkezet: 40x40 mm natúr alumínium keret, Lépcsős panel 42 mm ásványgyapot szigeteléssel (90 kg/m 3 ), Bevonat anyaga - kívül szürke plasztizol 0,7 mm, belül galvanizált 0,5 mm Alkatrészek a légáramlás irányának sorrendjében: 1) Keverőkamra zsaluval záródó levegőbeömlő nyílással, védőráccsal, rugalmas csatlakozócsonkkal és beépített légterelőkkel 2) Kombinált szűrőrész: G4 előszűrő és F7 zsákszűrő, gyárilag beszerelt nyomáskülönbség-mérővel és nyitható ajtóval 3) Gyárilag beszerelt EKEXV expanziós szelepkészlet 4) Direkt elpárologtatós hűtőkalorifer galvanizált csepptálcával és cseppvíz leválasztóval 5) Befúvó ventilátor (nyitható ajtóval, kémlelő nyílással, kijelzővel, beszerelt világítással és be/kikapcsolóval) 6) Üres elem, 7) Hangcsillapító 500 mm 8) F9 zsák szűrő, gyárilag beszerelt nyomáskülönbség-mérővel és nyitható ajtóval 9) Rugalmas csatlakozás, 10) 150 mm alapkeret Légszállítás m³/h Szélesség mm Magasság mm Hossz mm Súly kg ~ 500 ~ 570 ~ 650 ~ 780 ~ 860 ~ ~ Teljes hűtőteljesítmény kw 20,6 28,8 40,7 58,70 83,40 100,30 117,30 Érezhető hűtőteljesítmény kw 10,9 16, ,90 43,40 55,20 65,70 Külső statikus nyomás Pa A ventilátor max. felvett teljesítménye kw 1,50 2,20 3,00 4,00 5,50 7,50 11,00 VRV csatlakoztató készlet 1 x EKEXV200 1 x EKEQMCB 1 x EKEXV250 1 x EKEQMCB 2 x EKEXV200 2 x EKEQMCB 2 x EKEXV250 2 x EKEQMCB 3 x EKEXV250 3 x EKEQMCB 4 x EKEXV200 4 x EKEQMCB 4 x EKEXV250 4 x EKEQMCB Teljesítményindex 1 x x x x x x x 262 Körülmények: Kültéri levegő: Nyáron 35 C/50% rel. páratart.; Bevezetett levegő: Nyáron 19 C 1) Magasság a 150 mm-es tartókerettel együtt 2) Szélesség és magasság a gyári beszerelésű vezérlőpanel nélkül 3) EKEXV egységek a légkezelő egységben, EKEQMCB a vezérlőpanelhez csatlakoztatva. 4) A teljes VRV rendszer maximális kiterhelési rátája (CR): 110% 5) Az EKEXV egységek teljesítmény-indexeinek összege nem lépheti túl a 30%-ot, ha más beltéri egységekkel egy rendszerben alkalmazzák 63

66 NORMÁL KIVITEL BEFÚVÓ ÉS ELSZÍVÓ LÉGKEZELŐK HŰTÉSÉRE ÉS FŰTÉSÉRE Ezek az egységek kettő ventilátorral (Befúvó és elszívó ventilátor), integrált keverőkamrával (0-100% friss levegő) és hővisszanyerő rendszerrel (redőzőtt lemezes vagy forgódobos hőcserélővel) rendelkeznek; a DAIKIN VRV kültéri egységhez csatlakoztatva hűtő és fűtő módban is tudnak üzemelni. Szerkezet: 40x40 mm natúr alumínium keret, sík panel, galvanizált acéllemez 25 mm habszigeteléssel (40 50 kg/m 3 ), Bevonat anyaga - kívül szürke plasztizol 0,7 mm, belül galvanizált 0,5 mm Alkatrészek a légáramlás irányának sorrendjében: Befúvó ág: 1) Levegőbeömlő nyílás zsaluval, védőráccsal és beépített légterelőkkel 2) F5 zsákszűrő, gyárilag beszerelt nyomáskülönbség-mérővel és zsanéros ajtóval 3) Hővisszanyerő rendszer (lemezes vagy forgódobos hőcserélő) 4) Keverőkamra zsaluval és gyárilag beszerelt légterelő elemekkel 5) Direkt elpárologtatós hűtőkalorifer galvanizált csepptálcával és cseppvíz leválasztóval 6) Befúvó ventilátor (nyitható ajtóval, kémlelőnyílással, kijelzővel, beszerelt világítással és be/kikapcsolóval) 7) Rugalmas csatlakozás, 8) 150 mm alapkeret Elszívó ág: 1) G4 sík szűrő, gyárilag beszerelt nyomáskülönbség-mérővel és nyitható ajtóval 2) Elszívó ventilátor (nyitható ajtóval, kémlelőnyílással, kijelzővel, beszerelt világítással és be/kikapcsolóval) 3) Keverőkamra zsaluval és gyárilag beszerelt légterelő lemezekkel 4) Hővisszanyerő rendszer (lemezes hőcserélő vagy forgódobos hőcserélő) 5) Levegőbeömlő nyílás zsaluval, védőráccsal és gyárilag beépített légterelő lemezekkel Légszállítás m³/h Szélesség mm Magasság mm Hossz mm Súly kg ~ 550 ~ 680 ~ 700 ~ 900 ~ ~ ~ Teljes hűtőteljesítmény kw 20,6 28,8 40,7 58,70 83,40 100,30 117,30 Érezhető hűtőteljesítmény kw 10,9 16, ,90 43,40 55,20 65,70 Teljes fűtőkapacitás kw 11,25 16,50 21,30 32,26 44,40 57,91 78,31 Külső statikus nyomás Pa A frisslevegő ventilátor max. felvett teljesítménye kw 1,10 2,20 2,20 4,00 5,50 5,50 11,00 A használt levegő ventilátor max. felvett teljesítménye kw 1,10 1,50 2,20 3,00 4,00 5,50 7,50 VRV csatlakoztató készlet 1 x EKEXV250 1 x EKEQMCB 1 x EKEXV250 1 x EKEQMCB 2 x EKEXV200 2 x EKEQMCB 2 x EKEXV250 2 x EKEQMCB 3 x EKEXV250 3 x EKEQMCB 4 x EKEXV200 4 x EKEQMCB 4 x EKEXV250 4 x EKEQMCB Teljesítményindex 1 x x x x x x x 262 Körülmények: Külső levegő: Nyáron 35 C/50% rel. páratart.; Télen -15 C/90% rel. páratart.; Bevezetett levegő: Nyáron 19 C, Télen 26 C 1) Magasság a 150 mm-es tartókerettel együtt 2) Szélesség és magasság a gyári beszerelésű vezérlőpanel nélkül 3) EKEXV egységek a légkezelő egységben. EKEQMCB a vezérlőpanelhez csatlakoztatva 4) A teljes VRV rendszer maximális kiterhelési rátája (CR): 110% 5) Az EKEXV egységek teljesítmény-indexeinek összege nem lépheti túl a 30%-ot, ha más beltéri egységekkel egy rendszerben alkalmazzák 64

67 EXTRA KIVITEL BEFÚVÓ ÉS ELSZÍVÓ LÉGKEZELŐK HŰTÉSÉRE ÉS FŰTÉSÉRE Ezek az egységek kettő ventilátorral (Befúvó és elszívó ventilátor) és integrált keverőkamrával (0-100% friss levegő), hővisszanyerő rendszerrel (redőzött lemezes, vagy forgódobos hőcserélő) rendelkeznek; DAIKIN VRV kültéri egységhez csatlakoztatva hűtő és fűtő üzemmódban is üzemelnek. Szerkezet: 40x40 mm natúr alumínium keret, lépcsős panel 42 mm ásványgyapot szigeteléssel (90 kg/m 3 ), bevonat anyaga - kívül szürke plasztizol 0,7 mm, belül galvanizált 0,5 mm Alkatrészek a légáramlás irányának sorrendjében: Befúvó ág: 1) Levegőbeömlő nyílás zsaluval, védőráccsal és beépített légterelőkkel 2) Kombinált szűrőrész: G4 előszűrő és F7 zsákszűrő, gyárilag beszerelt nyomáskülönbség-mérővel és nyitható ajtóval 3) Hővisszanyerő rendszer (lemezes, vagy forgódobos hőcserélő) 4) Keverőkamra zsaluval és gyárilag beszerelt légterelő elemekkel 5) Direkt elpárologtatós hűtőkalorifer galvanizált csepptálcával és cseppvíz leválasztóval 6) Befúvó ventilátor (nyitható ajtóval, kémlelőnyílással, kijelzővel, beszerelt világítással és be/kikapcsolóval) 7) Üres elem 8) Hangcsillapító 500 mm 9) F9 zsákszűrő, gyárilag beszerelt nyomáskülönbség-mérővel és nyitható ajtóval 10) Rugalmas csatlakozás 11) 150 mm alapkeret Elszívó ág: 1) F6 zsákszűrő, gyárilag beszerelt nyomáskülönbség-mérővel és nyitható ajtóval 2) Elszívó ventilátor (nyitható ajtóval, kémlelőnyílással, kijelzővel, beszerelt világítással és be/kikapcsolóval) 3) Keverőkamra zsaluval és gyárilag beszerelt légterelő elemekkel 4) Hővisszanyerő rendszer (lemezes, vagy forgódobos hőcserélővel) 5) Levegőbeömlő nyílás zsaluval, védőráccsal és gyárilag beépített légterelő lemezekkel Légszállítás m³/h Szélesség mm Magasság mm Hossz mm Súly kg ~ 830 ~ 990 ~ ~ ~ ~ ~ Teljes hűtőteljesítmény kw 20,6 28,8 40,7 58,70 83,40 100,30 117,30 Érzékelhető hűtőteljesítmény kw 10,9 16, ,90 43,40 55,0 65,70 Teljes fűtőkapacitás kw 11,25 16,50 21,30 32,26 44,40 57,91 78,31 Külső statikus nyomás Pa A frisslevegő ventilátor max. felvett teljesítménye kw 1,50 2,20 3,00 4,00 5,50 7,50 11,00 A használt levegő ventilátor max. felvett teljesítménye kw 1,10 1,50 2,20 3,00 4,00 5,50 7,50 VRV csatlakoztató készlet 1 x EKEXV250 1 x EKEQMCB 1 x EKEXV250 1 x EKEQMCB 2 x EKEXV200 2 x EKEQMCB 2 x EKEXV250 2 x EKEQMCB 3 x EKEXV250 3 x EKEQMCB 4 x EKEXV200 4 x EKEQMCB 4 x EKEXV250 4 x EKEQMCB Teljesítményindex 1 x x x x x x x 262 Körülmények: Külső levegő: Nyáron 35 C/50% rel. páratart.; Télen -15 C/90% rel. páratart.; Bevezetett levegő: Nyáron 19 C, Télen 26 C 1) Magasság a 150 mm-es tartókerettel együtt 2) Szélesség és magasság a gyári beszerelésű vezérlőpanel nélkül 3) EKEXV egységek a légkezelő egységben, EKEQMCB a vezérlőpanelhez csatlakoztatva 4) A teljes VRV rendszer maximális kiterhelési rátája (CR): 110% 5) Az EKEXV egységek teljesítmény indexeinek összege nem lépheti túl a 30%-ot, ha más beltéri egységekkel egy rendszerben alkalmazzák 65

68

69 VÁLASZTHATÓ KIEGÉSZÍTŐK ÉS TARTOZÉKOK VÁLASZTHATÓ KIEGÉSZÍTŐK ÉS TARTOZÉKOK 71 Folyadékhűtők 72 Fan-coil egységek 76 Szellőztetés 78 67

70 Választék - folyadékhűtők Beépített hidraulikus modul Zaj- és kondenzációs nyomás-szabályozás Hővissza Típus A/C W/C C/L Kompr. SWING SCROLL Hűtőközeg R-410A R-410A R-407C R-410A Mód Referencia EWAQ-ACV3 ( ) EWYQ-ACV3 ( ) EWAQ-ACV3 ( ) (7) EWAQ-ACW1 ( ) (7) EWYQ-ACV3 ( ) (7) EWYQ-ACW1 ( ) (7) EUWAC-FBZW1 EUWAN-KBZW1 Szivattyú Ikerszivattyú csatlakozás csatlakozás Egy Nagy ESP Ikerszivattyú szivattyú szivattyú Nagy ESP Csökkentett Alacsony ikerszivattyú zaj zaj Inverteres Csendes ventilátorok ventilátor Alacsony külső Nagy ESP Hővisszanyerés ventilátorok összesen OPSC OPTC OPSP OPTP OPHP OPHT OPRN OPLN OPIF OPFS OPLA OPHF OPTR STD STD STD STD STD STD EUWAP-KBZW1 EUWAB-KBZW1 EUWYN-KBZW1 SCROLL R-407C EWWP-KBW1N EUWYP-KBZW1 EUWYB-KBZW1 EWAQ-DAYN (3) EWYQ-DAYN (3) SCREW R-134a EWWD--MBYN SCROLL R-407C EWLP-KBW1N SCREW R-134a EWLD-MBYN A / C = Léghűtéses W/C = Vízhűtéses C/L = Kondenzátor nélküli folyadékhűtő Csak hűtés Csak fűtés (3) OPLN opcióval nem kapható (s) Az OP12 és az OP03 hozzáadandó az 1992:16. svéd törvény értelmében 16 Hőszivattyús 68

71 nyerős LWE Elektromos szerelvények Hűtőkör Kondenzátor Egyéb Az Részleges Magas Alacsony elpárologtató Főkapcsoló Finomindító Teljesítménytényező Nincs A / Voltmérő Címkártya hővisszanyerés glikoltartalom glikoltartalom 0,9 kapcsolószekrény fűtőszalagja Elektronikus expanziós szelep Kettős nyomáscsökkentő szelep Szívás megállító szelep Mérők Tekercs rácsok Csupasz Cu / Al tekercsek Cu / Sn tekercsek Cu / Cu tekercsek OPPR OPZH OPZL OP10 OP52 OPSS OPPF OP57 OPAC OPNS OPEX OP03 OP12 OPGA OPCG OPAL OPSN OPCU OPNI OPSVM STD (s) (s) STD (s) (s) (s) (s) (s) (s) Cu / Ni hőcserélő Rugós rezgéscsillapító 69

72 Tartozékok - folyadékhűtők Léghűtéses folyadékhűtők Vízhűtéses folyadékhűtők EUWAC~FBZW1 EUWA/Y*~KBZW1 EWA/YQ~DAYN EWWP~KBW1N EWLP~KBW1N EWWD~MB Panelek EKDDSP Soros kommunkációs kártyák és modulok EKAC10C EKACPG EKAC200A EKRUMCA LON átjáró EKLONPG Egyéb rendszerek és tartozékok EKBNPG EKRUMCA EKRUPC EKRUPG EHMC10A10 ( ) ( ) Mérő egységek EKGAU5/8KA (5-8) EKGAU10/12KA (10-12) EKGAU16KA (16) EKGAU20/24KA (20-24) Finomindító EKSS (5-12) ( ) ( ) Puffertartály EKBT Vízcső készlet EKGN210 ( ) EKGN260 (EWAQ DAYN és EWYQ DAYN) * Az EKRUMCA telepítését megelőzően az egységen telepíteni kell az EKAC10C-t. 70

73

74 Választható kiegészítők - Fan-coil egységek Típus: FWM, FWL, FWV FWV FWL FWM Leírás További egysoros hőcserélő ESRH02A6 ESRH03A6 ESRH06A6 ESRH10A6 x x x Elektromos fűtés EEH01A6 EEH02A6 EEH03A6 EEH06A6 EEH10A6 x x x 2 csöves 3-állású szelep E2MV03A6 E2MV06A6 E2MV10A6 x x x 4 csöves 3-állású szelep E4MV03A6 E4MV06A6 E4MV10A6 x x x Ventilátor leállító termosztát YFSTA6 x x x Levegő beszívó és kifúvó rács EAIDF02A6 EAIDF03A6 EAIDF06A6 EAIDF10A6 - - x Támasztó láb ESFV06A6 ESFV10A6 x - x Támasztó láb rács ESFVG02A6 ESFVG03A6 ESFVG06A6 ESFVG10A6 x - - Friss levegő beszívó klt. EFA02A6 EFA03A6 EFA06A6 EFA10A6 x x x Hátsó panel ERPV02A6 ERPV03A6 ERPV06A6 ERPV10A6 x x - Elektromechanikus vezérlés ECFWMB6 x x - Beépített elektronikus vezérlő FWEC1A, FWEC2A, FWEC3A x x - Elektronikus távvezérlő FWEC1A, FWEC2A, FWEC3A x x x Master slave opció EPIMSA6 x x x Függőleges csepptálca EDPVA6 x x x Vízszintes csepptálca EDPHA6 - x x Fedélzeti telepítő készlet FWECKA x x x Hőmérséklet-érzékelő készlet FWTSKA x x x Relatív páratartalom-érzékelő készlet FWHSKA x x x Típus: FWT, FWC és FWF FWC-AT/AT FWF-AT FWT-BT FWF-BT/BF FWC-BT/BF Leírás Dekorációs panel 2 csöves DCP900TB DCP600TB BYFQ60B - Dekorációs panel 4 csöves DCP900FB DCP600TB BYFQ60B - Dekorációs panel - szabvány (körbe kifúvó) - - BYCQ140CW1 Dekorációs panel - fehér (körbe kifúvó) - - BYCQ140CW1W A levegőkifúvó nyílás tömítés - KDBH44BA60 KDBHQ55C140 Panel távtartó - KDBQ44B60 - Hosszú élettartamú szűrő - KAFQ441BA60 KAFP551K160 Frisslevegő-beszívó klészlet (Helyszínen telepítendő)) - KDDQ44XA60 - Frisslevegő-beszívó készlet - 20% friss levegő (Helyszínen telepítendő) - - KDDQ55C140 Szabvány vezetékes távvezérlő MERCA BRC315D7 (1) Egyszerűsített vezetékes távvezélő SRC-COB - Egyszerűsített vezetékes távvezélő SRC-HPB Vezeték nélküli távvezérlő (csak hűtéshez) WRC-COB BRC7E531 BRC7E533F Vezeték nélküli távvezérlő hőszivattyúhoz WRC-HPB BRC7E530 BRC7E532F Távérzékelő - KRCS01-1 KRCS01-4 Távoli BE/KI kapcsoló - EKROROA - Központi távvezérlő - DCS302CA51 (2) Egyesített KI/BE kapcsoló - DCS301BA51(1) (4) Elektromos kapcsolószekrény földelőkapoccsal (2 blokk) - KJB212A (1) Elektromos kapcsolószekrény földelőkapoccsal (3 blokk) - KJB311A (2) Elektromos szerelődoboz - KJB411A (3) Programozható időkapcsoló - DST301BA51 (1) Kapocsléc elektromos berendezésekhez - KRP4AA53 (5) KRP4AA53 (6) Kapocsléc elektromos berendezésekhez - KRP2A52 (5) KRP2A52 (6) Zajszűrő (csak elektromágneses interfészhez) - KEK26-1A (4) Szerelődoboz a PCB adapterhez - KRP1BA101(5) Szerelődoboz a PCB adapterhez - KRP1H98 (6) Opcionális PCB MOD-busz csatlakozó - EKFCMBCB7 (5) EKFCMBCB7 (6) 2 csöves 2-állású szelep - EKMV2C09B7 (5) EKMV2C09B7 (6) 2 csöves 3-állású szelep MCKAW2T3VN - MCKCW2T3VN EKMV3C09B7 (5) EKMV3C09B7 (6) 4 csöves 3-állású szelep MCKAWH4T3VN - Szelepvezérlő PCB - EKRP1C11 (1) opcionális, csak a KJB212A szerelődoboz szükséges, ha beépített vezérlőt kell beszerelni (2) a KJB311A szerelődoboz szükséges (3) a KJB411A szerelődoboz szükséges (4) a KEK26-1A zajszűrő szükséges (5) a KRP1BA101 szerelődoboz szükséges (6) a KRP1H98szerelődoboz szükséges 72

75 Típus: FWD Leírás Elektromos fűtőtest: kicsi EDEH04A6 EDEHS06A6 EDEHS10A6 EDEHS12A6 EDEHS18A6 Elektromos fűtőtest: nagy EDEH04A6 EDEHB06A6 EDEHB10A6 EDEHB12A6 EDEHB18A6 2 csöves 3-állású szelep ED2MV04A6 ED2MV10A6 ED2MV12A6 ED2MV18A6 4 csöves 3-állású szelep ED4MV04A6 ED4MV10A6 2xED2MV12A6 2 x ED2MV18A6 Függőleges csepptálca EDDPV10A6 EDDPV18A6 Vízszintes csepptálca EDDPH10A6 EDDPH18A6 Ventilátor leállító termosztát YFSTA6 Friss levegő beszívás EDMFA04A6 EDMFA06A6 EDMFA10A6 EDMFA12A6 EDMFA18A6 Elektronikus távvezérlő FWEC1A, FWEC2A, FWEC3A Elektromos hálózati csatlakozó - EPIB6 Master slave interfész EPIMSA Fedélzeti telepítő készlet FWECKA Hőmérséklet-érzékelő készlet FWTSKA Relatív páratartalom-érzékelő készlet FWHSKA Típus: FWB-BT Leírás Kiegészítő hőcserélő EAH04A6 EAH07A6 EAH10A6 3állású szelep a kiegészítő hőcserélőhöz E2MV307A6 E2MV310A6 2 állású szelep a kiegészítő hőcserélőhöz E2MV207A6 E2MV210A6 Elektromos fűtőtest Gyári beszerelve Ventilátor leállító termosztát YFSTA6 - - Elektromos hálózati csatlakozó - - EPIB6 Master slave interfész EPIMSA6 Elektronikus távvezérlő FWEC1A, FWEC2A, FWEC3A Fedélzeti telepítő készlet FWECKA Hőmérséklet-érzékelő készlet FWTSKA Relatív páratartalom-érzékelő készlet FWHSKA Típus: FWB-J Leírás 2 csöves 3-állású szelep MCWCN 4 csöves 3-állású szelep MCWHN Elektronikus távvezérlő FWEC1A, FWEC2A, FWEC3A 73

76 Választható kiegészítők és tartozékok - szellőztetés EGYEBEK VAM150FA VAM250FA VAM350FA VAM500FA VAM650FA VAM800FA VAM1000FA Nagy hatékonyságú szűrő -65% -90% Tartalék légszűrő YAFF323F15 YAFF323F25 YAFF323F35 YAFF323F50 YAFF323F65 YAFF323F100 Tartalék hosszú élettartamú szűrő Szűrőkamra (1) KDDM24A50 KDDM24A100 KDDM24A100 Zajtompító Névleges csőátmérő ø200 mm ø250 mm Levegőcső-adapter Névleges csőátmérő Kondenzvíz szivattyú készlet Adapter az elektromos vezetékhez Központi csepptálca Központi kondenzvíz-leeresztő szelep Hűtés/Fűtés választókapcsoló Rögzítődoboz Megjegyzések (1) A szűrőkamra szívókarimával rendelkezik. (A főegység nem). Előfordulhat, hogy néhány kiegészítő szerelvény nem használható a telepítési körülményel miatt. Kérjük, a megrendelés előtt ellenőrizze ezeket. Előfordulhat, hogy néhány kiegészítő szerelvény együtt nem alkalmazhatzó. Az üzemi zajszint némiképp növekedhet a használt kiegészítő szerelvényektől függően. ÖNÁLLÓ VEZÉRLŐ RENDSZEREK VAM-FA EKEQDCB (2) Vezetékes távvezérlő BRC1E51A / BRC1D52 BRC1E51A / BRC1D52 VAM vezetékes távvezérlő BRC301B61 KÖZPONTI VEZÉRLŐ RENDSZEREK VAM-FA EKEQDCB (2) Központi távvezérlő Egyesített KI/BE kapcsoló Programozható időkapcsoló DCS302C51 DCS301B51 DST301B51 EGYEBEK VAM-FA EKEQDCB (2) Vezetékes adapter az elektromos berendezésekhez (az F1 és F2 felügyeletéhez és vezérléséhez) KRP2A61 Vezetékes adapter az elektromos berendezésekhez (a P1 P2 felügyeletéhez és vezérléséhez) Adapter a párásítóhoz (A BE jel kimenetéhez) KRP50-2 Adapter a fűtés vezérlő készlethez BRP4A50 Távérzékelő Megjegyzések (2) Ne csatlakoztassa a rendszert DIII-net eszközökhöz (Intelligens vezérlő, Intelligent Manager, LonWorks interfész, BACnet interfész ). 74

77 VAM1500FA VAM2000FA ERQ AV1 ERW140AV1 ERQ125AW1 ERQ AW1 YAFF323F65X2 YAFF323F100X2 KDDM24A100X2 ø250 mm YDFA25A1 ø250 mm KKPJ5F180 KWC26B160 KKPJ5F180 KRC19-26A6 KJB111A KWC26B280 EKEQDCB (2) EKEQMCB (2) BRC1E51A / BRC1D52 BRC1E51A / BRC1D52 EKEQDCB (2) EKEQMCB (2) EKEQDCB (2) EKEQMCB (2) KRP4A51 KRCS

78 ÁRAMELLÁTÁS T1 = 3~, 220 V, 50 Hz V1 = 1~, V, 50 Hz VE = 1~, V/220 V, 50 Hz/60 Hz* V3 = 1~, 230 V, 50 Hz VM = 1~, 220~240 V/220~230 V, 50/60 Hz W1 = 3N~, 400 V, 50 Hz Y1 = 3~, 400 V, 50 Hz * A VE áramellátás esetén csak 1 fázis, V, 50 Hz adatokat ad meg ez a katalógus. MÉRÉSI FELTÉTELEK LÉGKONDICIONÁLÁS 1) a névleges hűtőteljesítmény számításának kiinduló adatai: Beltéri hőmérséklet Kültéri hőmérséklet A hűtőközeg csővezetékének hossza Szintkülönbség 2) a névleges fűtőteljesítmény számításának kiinduló adatai: Beltéri hőmérséklet Kültéri hőmérséklet A hűtőközeg csővezetékének hossza Szintkülönbség 27 C száraz hőm. / 19 C nedves hőm. 35 C száraz hőm. 7,5 m - 8/5 m VRV 0 m 20 C száraz hőm. 7 C száraz hőm. / 6 C nedves hőm. 7,5 m - 8/5 m VRV 0 m LÉGTECHNIKAI RENDSZEREK Léghűtéses Csak hűtés Elpárologtató: 12 C/7 C Környezeti: 35 C száraz hőm. Hőszivattyús Elpárologtató: 12 C/7 C Környezeti: 35 C Kondenzátor: 40 C/45 C Környezeti: 7 C száraz hőm. / 6 C nedves hőm. Vízhűtéses Csak hűtés Elpárologtató: 12 C/7 C Kondenzátor: 30 C/35 C Csak fűtés Elpárologtató: 12 C/7 C Kondenzátor: 40 C/45 C Távkondenzátoros folyadékhűtő Elpárologtató: 12 C/7 C Kondenzációs hőmérséklet: 45 C / Túlhűtés: 5 K Fan-coil egységek Hűtés A helyiség hőmérséklete: 27 C/19 C Belépő víz hőmérséklete: 7 C/12 C Fűtés A helyiség hőmérséklete: 20 C Előremenő vízhőmérséklet: 50 C (2 csöves rendszer) / 70 C (4 csöves rendszer) A hangnyomás szintjét mikrofonnal mérik meghatározott távolságra az készüléktől. Ez egy relatív érték, amely a távolságtól és az akusztikai környezettől függ (a mérési feltételeket lásd a műszaki dokumentációkban). A zajszint (hangteljesítmény szint) a hangforrás által generált teljesítményt jelző abszolút érték. Bővebb tájékoztatás a műszaki dokumentációkban található. 76

79

80 Légkondicionáló berendezések, kompresszorok és hűtőközegek gyártójaként a Daikin egyedülálló pozíciót tölt be, ezért a környezetvédelmi kérdéseket is előtérbe helyezi. A Daikin évek óta arra törekszik, hogy a környezetbarát termékek előállításában is az élen járjon. Ez a kihívás megköveteli a környezetbarát szemléletet és a termékek széles skálájának és az energiakezelési rendszernek a kialakítását, ami energiamegtakarítást és a keletkező hulladék csökkentését eredményezi. A Daikin Europe N.V. részt vesz az Eurovent légkondicionáló berendezéseket (AC), folyadékhűtőket (LCP) és fan-coil egységeket (FC) tanúsító programban (AC); a tanúsított modellek igazolt adatai az Eurovent Directory-ben vannak felsorolva. A Multi egységek Eurovent minősítéssel rendelkeznek a max. két beltéri egységet tartalmazó kombinációk esetén. Jelen kiadvány kizárólag tájékoztatásra szolgál, és nem jelent a Daikin Europe N.V. számára kötelező érvényű ajánlatot. A Daikin Europe N.V. a legjobb tudása szerint állította össze e katalógus tartalmát. A tájékoztató tartalmának teljességére, hibátlanságára, megbízhatóságára vagy valamilyen egyedi célnak való megfelelőségére, illetve a benne felsorolt termékekre és szolgáltatásokra semmilyen kifejezett vagy értelemszerű garanciát nem adunk. A műszaki részletezések előzetes figyelmeztetés nélküli módosítás tárgyát képezhetik. A Daikin Europe N.V. kifejezetten visszautasít bármilyen felelősséget, mely az e katalógus használatából és/vagy értelmezéséből fakadó, a legszélesebb értelemben vett, közvetlen vagy közvetett károkból származhat. A teljes tartalom a Daikin Europe N.V. szerzői jogvédelme alatt áll. A Daikin termékek forgalmazója: ECP*11-500_DACE 01/2011 Copyright Daikin The present publication supersedes ECP*10-507_DACE 01/2010 Responsible editor: Daikin Europe N.V., Zandvoordestraat 300, B-8400 Oostende Daikin reserves the right for printing errors and model changes. DAIKIN MCQUAY MAGYARORSZÁG KFT. H 1117 Budapest, Fehérvári út 84/a Tel.: +36/1/ , Fax: +36/1/ , [email protected],
