1 Folyadékhűtős rendszerek Katalógus EGYEDÜLÁLLÓ KOMFORT VEZETŐ DESIGN A LEGÚJABB TECHNOLÓGIÁK

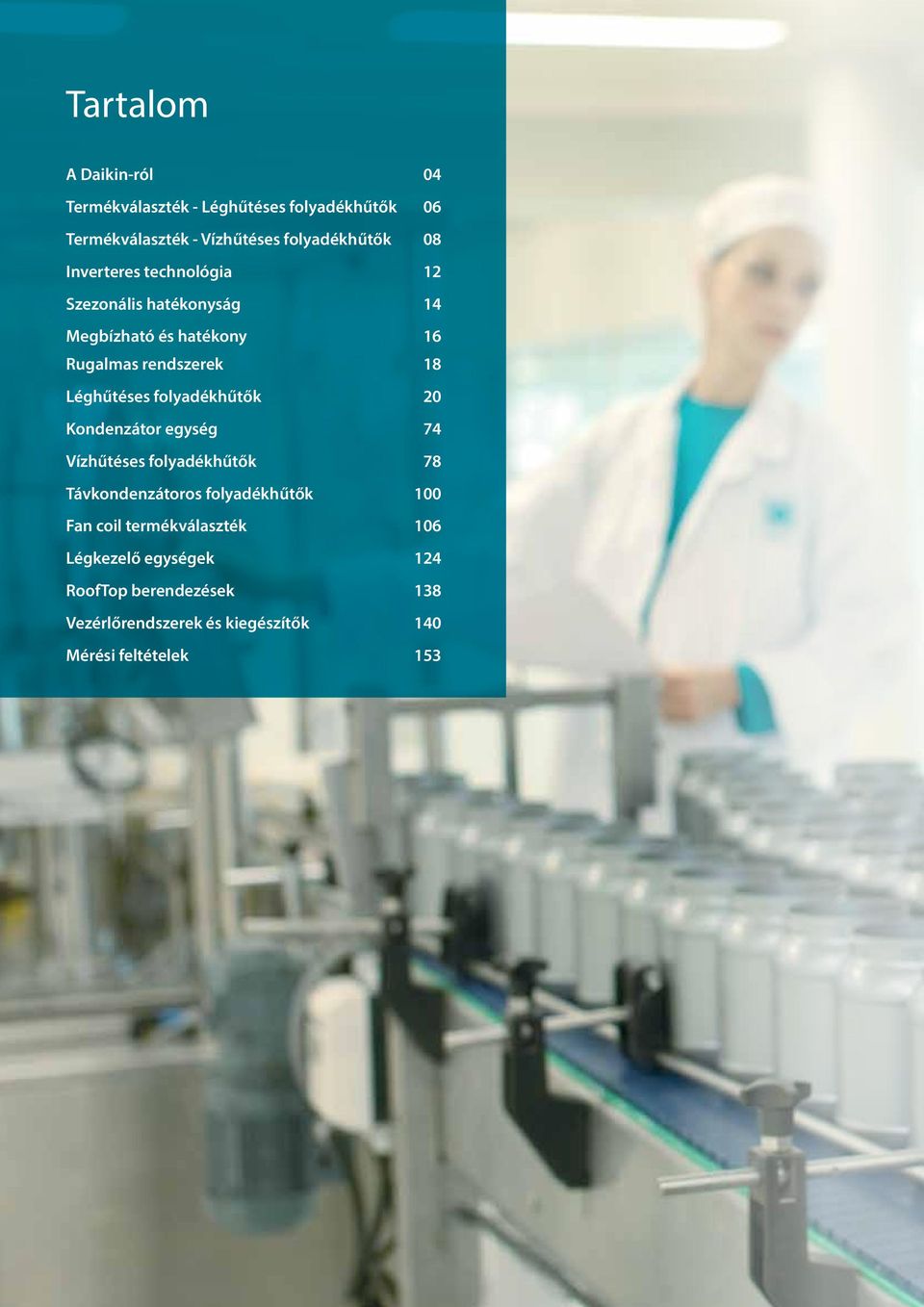

2 Tartalom A Daikin-ról 04 Termékválaszték - Léghűtéses folyadékhűtők 06 Termékválaszték - Vízhűtéses folyadékhűtők 08 Inverteres technológia 12 Szezonális hatékonyság 14 Megbízható és hatékony 16 Rugalmas rendszerek 18 Léghűtéses folyadékhűtők 20 Kondenzátor egység 74 Vízhűtéses folyadékhűtők 78 Távkondenzátoros folyadékhűtők 100 Fan coil termékválaszték 106 Légkezelő egységek 124 RoofTop berendezések 138 Vezérlőrendszerek és kiegészítők 140 Mérési feltételek 153 2

3 A létesítmény méretétől és a légkondicionálási, folyamathűtési és fűtési igényektől függetlenül létezik egy olyan rendszer, amely bármely helyzetben maradéktalanul teljesít, az ipari létesítményektől a raktárakig, szállodáktól a bolthelyiségekig. A kompresszor-hűtőközeg kombinációk körültekintő és egymáshoz illeszkedő kialakítása tette lehetővé, hogy a Daikin egész sor folyadékhűtő berendezést gyárthasson az R-134a, R-407C és R-410A hűtőközegekkel való használatra optimalizálva. A Daikin hűtőrendszerek az alkalmazott fejlett technológiának megfelelően rendkívüli rugalmasságot és szabályozhatóságot kínálnak. Az egyedülállóan precíz, energiatakarékos, csendes, könnyen karbantartható és alacsony működtetési költségű Daikin hűtőberendezés megbízható és biztonságos választás, ha kényelmes, tiszta és állandó beltéri környezetet szeretnénk kialakítani. A világ egyetlen olyan hűtőberendezés-gyártójaként, aki maga állítja elő a hűtőközeget és a kompresszorokat is, a Daikin a gyártás minden lépését irányítani tudja. A Daikin emellett a légkezelő egységek széles választékát is nyújtja napjaink épületeinek jobb levegőminőség és magasabb szigetelési elvárásai szerint. A fejlett technológia, a tapasztalat és a megbízhatóság ezen egyedülálló kombinációja teszi Daikint a nyilvánvaló választássá, és a profik hosszú távú megoldásává. 3

4 A Daikin-ról A Daikin Európa vezető energiahatékony fűtési, hűtési, szellőztetési és folyadékhűtési rendszer gyártója kereskedelmi, lakossági és ipari alkalmazási területeken. Daikin Europe N.V.

5 A 2009 májusában megnyitott Daikin Applied Systems fejlesztési központja a világ egyik legújabb fűtési, szellőztetési és légkondicionálsi (HVAC) kutatási és fejlesztési intézménye. Az új központ célja a speciális folyadékhűtő, kompresszor és más HVAC technológiák fejlesztése az energiafogyasztás és az ökológiai lábnyom csökkentése érdekében. A DAIKIN CSOPORT - GLOBÁLIS VEZETŐ A HVAC MEGOLDÁSOKBAN A Daikin vezető szerepet tölt be a környezetet kímélő olyan technológiák felhasználásában, amelyek energiát takarítanak meg és megbízhatóbban működnek. A Daikin rugalmas alkalmazott rendszerei magas hatékonyságot nyújtanak kereskedelmi, intézményi és ipari épületekben. Az Applied Systems fejlesztési központban a Daikin erősségeit igyekszik maximálisan kihasználni és felgyorsítani a környezetkímélő, energiatakarékos innovatív termékek fejlesztését, melyek egyedülálló komfortszintet biztosítanak. A Daikin csoport vezető beszállítója olyan építkezési projekteknek, amelyek a LEED tanúsítvány megszerzését célozzák. A Daikin Applied Systems fejlesztési központja Kombinált rendszerek a környezet védelme és a tökéletes komfortszint elérése érdekében AZ Applied Systems FEJLESZTÉSI KÖZPONTJA A Minnesota állam Minneapolis városában található 4600 négyzetméteres kutatóközpont hat teszt cellát tartalmaz, és két további cella telepíthető. Az elektromos feszültség, frekvencia széles tartománya és számos eljárás áll rendelkezésre a környezeti körülmények teszteléséhez (hőmérséklet és páratartalom). Az Applied Systems fejlesztési központjában a világ bármely tájának beltéri, elektromossági és klíma körülményeit tudjuk szimulálni, amelyek segítségével az új termékek fejleszthetők. Ezeket az 'általános modelleket' a világ különböző pontjain található regionális fejlesztési központokban az egyes piaci követelményeknek megfelelően alakítjuk át. LEED ARANY MINŐSÍTÉS Az Applied Systems fejlesztési központjának köszönhetően a Daikin megkapta az Egyesült Államok Green Building Tanácsának Vezető energia- és környezetvédelmi dizájn (LEED) aranyfokozatú minősítését. Az épületben felhasznált energia több mint 90%-át folyamat terhelések hozzák létre (például hideg víz a folyadékhűtőknél és kompresszor teszteknél) és a legjelentősebb energiamegtakarítást azzal érjük el, hogy az energia 75%-át visszaforgatjuk a rendszerbe. További környezetvédelmi funkciók közé tartozik a vízhasználati szempontból hatékony tereprendezés, az újrahasznosított építkezési hulladék, újrahasznosított anyagok használata a belső felületek kialakításában, alacsony kibocsátású szigetelőanyagok és helyi forrásból szállított anyagok. 5

6 INVERTER Kompresszor Hatékonysági változat Zajszint változat Léghűtéses folyadékhűtők Hűtőközeg Inverter Ingyenes hűtés Swing Scroll Csavar Standard Magas Prémium Magas környezeti hőmérséklet Normál Alacsony Csökkentett Extra alacsony Csak hűtős kivitel 0 EWAQ~ADVP R-410A EWAQ~ACV3/ACW1 R-410A EUWA*~KBZW1 R-407C EWAQ~BA* R-410A EWAQ~DAYN R-410A EWAQ~E- R-410A EWAQ~F- R-410A EWAQ~GZ ÚJ R-410A EWAD~E- R-134a EWAD~D- R-134a EWAD~BZ R-134a EWAD~TZ ÚJ * R-134a EWAD~C- R-134a EWAD~CZ R-134a EWAD~DZ HAMAROSAN * R-134a EWAD~CF R-134a Hőszivattyús kivitel 0 EWYQ~ADVP R-410A EWYQ~ACV3/ACW1 R-410A EUWY*~KBZW1 R-407C EWYQ~BA* R-410A EWYQ~DAYN R-410A EWYQ~F ÚJ R-410A EWYQ~GZ ÚJ R-410A EWYD~BZ R-134a Kondenzátor egység 0 ERAD~E- R-134a *: előzetes 6

7 Termékválaszték - léghűtéses folyadékhűtők Teljesítményosztályok (kw) 5,2~ 7,1 8,6~17,0 17, ,2~56,1 16,6~64,5 79,4~ ~ ~672 80~350 98~ ~ ~ ~700 5,2~7,1 5,65~7,75 8,5~17,0 9,9~14,8 9,05~50,9 11,4~54,2 16,6~64,5 16,2~63,7 76,6~254 86,5~ ~ ~ ~ ~ ~ ~ ~ ~ , ~350 80~350 17, ~

8 Termékválaszték - vízhűtéses folyadékhűtők Vízhűtéses folyadékhűtők Hűtőközeg Inverter Scroll Kompresszor Hatékonysági változat Zajszint változat Csavar Centrifugál (turbó) Standard Magas Standard Vízhűtéses folyadékhűtők (csak hűtés és csak fűtés) INVERTER EWWP~KBW1N R-407C EWWD~J- R-134a EWWD~G- R-134a EWWD~I- R-134a EWWD~H- R-134a Vízhűtéses folyadékhűtők (csak hűtés) EWWQ~B- R-410A Távkondenzátoros folyadékhűtők EWLP~KBW1N R-407C EWLD~J- R-134a EWLD~G- R-134a EWLD~I- R-134a Vízhűtéses centrifugál (turbó) kompresszoros folyadékhűtők EWWD~FZ R-134a DWME R-134a DWSC DWDC R-134a opcionális 6000 RT ÚJ CENTRIFUGÁLIS R-134a 8

9 Teljesítményosztályok (kw) 0 17, ,9~194 16,7~ ~ ~ ~ ~ ~ ~ ~ ~ , ~ , ,1~62,4 109~ ~ ~ , ~ ~ ~ ~ 1900 [ 2 x ]

10 Új termékek 2014 VRV KATALÓGUS PLUG AND PLAY CSATLAKOZÁS A DAIKIN LÉGKEZELŐ EGYSÉGEKHEZ > > Teljes plug and play megoldás beleértve az AHU, ERQ vagy VRV kondenzáló egységeket és az összes egységvezérlést (EKEQ, EKEX, DDC szabályzó) gyárilag felszerelve és konfigurálva > > Azokban az esetekben, ahol a kereskedelmi szellőztetési választék nem felel meg a szellőztetési követelményeknek (egészen m³/óra teljesítményig) > > Magas hatékonyság > > Magas komfortszint az ERQ és VRV egységek hőmérséklet ingadozásra adott gyors válaszának köszönhetően 46 ÚJ CSAVARKOMPRESSZOROS EGYSÉG BEÉPÍTETT INVERTERREL ÉS VÁLTOZÓ HŰTŐKÖZEG MENNYISÉGGEL - EWAD-TZ > > "A" energiaosztályú minősítés: ESEER érték: 6-ig > > A tökéletes komfortot biztosító megoldás: végtelenül variálható terhelésszabályozás és rendkívül pontos kimenő vízhőmérséklet > > 1 éves megtérülési idő a tipikus technológiai hűtés alkalmazásokban > > Lehető legalacsonyabb zajszint > > Az energiafogyasztás csökkentése a megbízhatóság és teljesítmény csökkenése nélkül > > Kompakt kivitel 68 TÖBBKOMPRESSZOROS SCROLL HŐSZIVATTYÚ - EWYQ-F- > > Magas energiahatékonyság hűtési és fűtési üzemmódban egyaránt > > Rendkívül széles működési tartomány, akár 52 C kültéri hőmérsékletig > > Plug and play beüzemelés és egyszerű karbantartás > > Kis helyigény és alacsonyabb beszerelési költségek > > Hatalmas választék a rendszer személyre szabásához > > Megbízható BE/KI kapcsolós scroll kompresszor LÉGHŰTÉSES MULTI-SCROLL HŐSZIVATTYÚ EGYENÁRAMÚ INVERTERREL - EWA/YQ-GZ > > A Daikin által tervezett DC-inverteres scroll kompresszor a piacon egyedülálló megoldásként a Daikin legújabb technológiai fejlesztéseinek eredménye > > Beépített redundancia (egészen 12 kompresszorig) > > Legmagasabb ESEER érték az osztályban (egészen 5-ig) > > Alacsony indítási áramerősség > > Csendes működés 10

11 106 FAN COIL EGYSÉGEK BLDC (DC motor) TECHNOLÓGIÁVAL: FWZ-AT/AF, FWR-AT/AF, FWS-AT/AF, FWP-AT > > Akár 70% energiamegtakarítás > > Kisebb levegő hőmérseklet és relatív páratartalom ingadozás > > Alacsony zajszint > > Számos konfigurációs lehetőség 124 D-AHU ENERGY A Daikin vezető szerepet tölt be az energiahatékony termékek fejlesztésében, az Energy sorozat pedig ennek megfelelően a légkezelő egységeknél lehetséges legjobb teljesítményt nyújtja. A D-AHU Energy sorozat optimalizálja az energiafogyasztást és csökkenti az üzemelési költségeket. Ez a szokványos légkezelési egységekhez képest alacsonyabb szezonális (éves) áramfogyasztást és az áramszámla csökkenését jelenti. HAMAROSAN EWAD - DZ INVERTERES CSAVARKOMPRESSZOROS FOLYADÉKHŰTŐK > > Teljesítménytartomány: kw hűtési teljesítmény > > DC inverteres kompresszor > > Kiemelkedően magas hatásfokú folyadékhűtő > > ESEER érték akár 5,73 KERESKEDELMI TERMÉKEK KATALÓGUSA - DCM601A51 > > Kedvező árú mini BMS > > A Daikin egységek kombinált integrálása (VRV hydrobox egységek, légfüggönyök, AHU, beltéri hűtőberendezések, folyadékhűtők,...) > > Más gyártók berendezései WAGO és BACnet kapcsolaton csatlakoztathatók 11

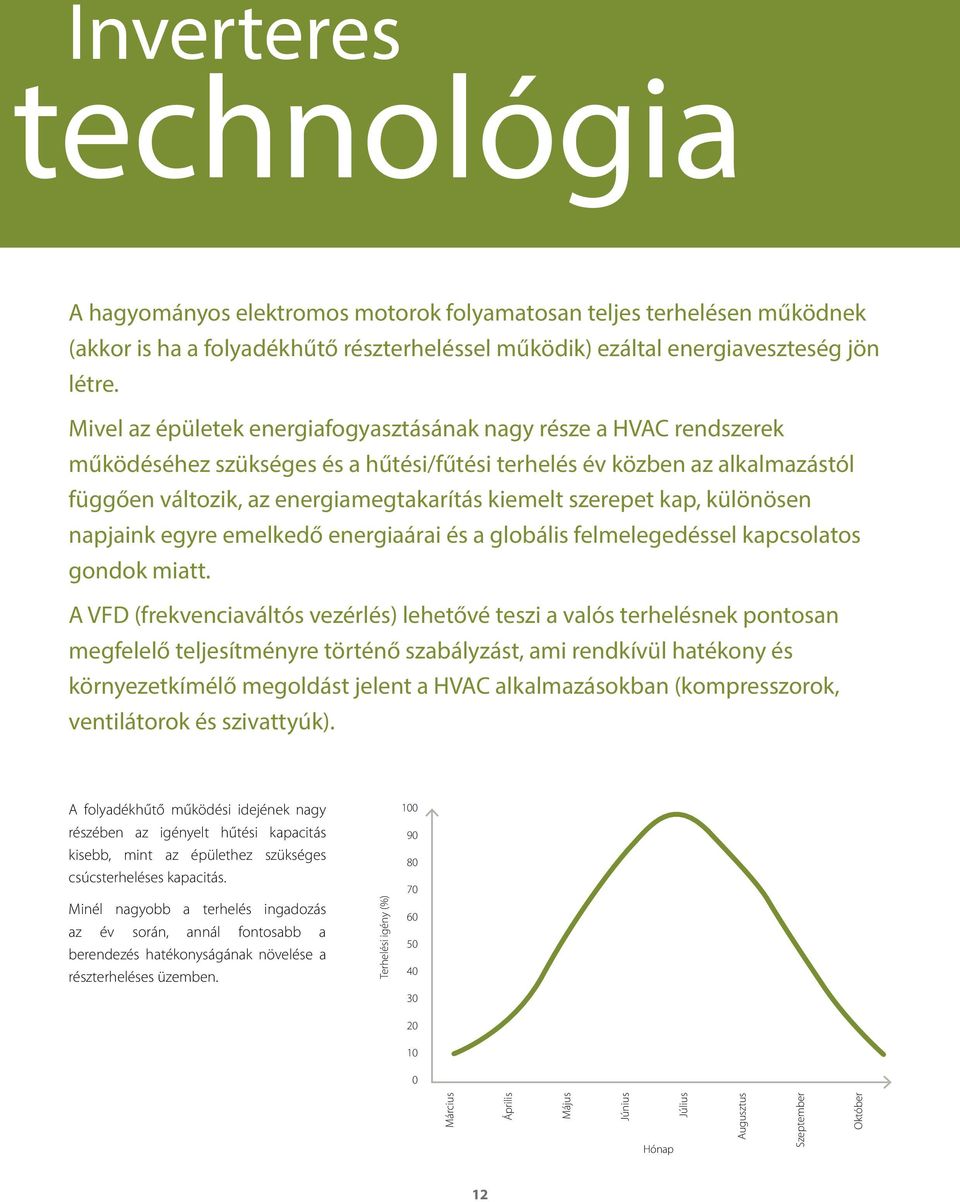

12 Inverteres technológia A hagyományos elektromos motorok folyamatosan teljes terhelésen működnek (akkor is ha a folyadékhűtő részterheléssel működik) ezáltal energiaveszteség jön létre. Mivel az épületek energiafogyasztásának nagy része a HVAC rendszerek működéséhez szükséges és a hűtési/fűtési terhelés év közben az alkalmazástól függően változik, az energiamegtakarítás kiemelt szerepet kap, különösen napjaink egyre emelkedő energiaárai és a globális felmelegedéssel kapcsolatos gondok miatt. A VFD (frekvenciaváltós vezérlés) lehetővé teszi a valós terhelésnek pontosan megfelelő teljesítményre történő szabályzást, ami rendkívül hatékony és környezetkímélő megoldást jelent a HVAC alkalmazásokban (kompresszorok, ventilátorok és szivattyúk). A folyadékhűtő működési idejének nagy részében az igényelt hűtési kapacitás kisebb, mint az épülethez szükséges csúcsterheléses kapacitás. Minél nagyobb a terhelés ingadozás az év során, annál fontosabb a berendezés hatékonyságának növelése a részterheléses üzemben. Terhelési igény (%) Március Április Május Június Hónap Július Augusztus Szeptember Október 12

13 Az inverteres technológia magasabb energiahatékonyságot és a komfortszint gyorsabb elérését eredményezi KIEMELT ELŐNYÖK Energiahatékony: Az energiaveszteségi tényező minden esetben > 0,95 Egy motor teljesítménytényezője általában a teljesítmény leadása csökkenésével párhuzamosan romlik. Az inverternek köszönhetően azonban nincs szükség kiegészítő teljesítménytényező javító egységekre, mivel a teljesítménytényező mindig > 0,95, ezáltal a költségek csökkennek. Ritkább indítási/leállási ciklusok és alacsony indítási áramfelvétel Az inverteres technológia kevesebb indítási/leállítási ciklust tesz lehetővé, illetve biztosítja, hogy az indítási áramfelvétel mindig alacsonyabb legyen mint a maximális üzemi áramfelvétel (FLA). Ez egyértelműen költségcsökkenést eredményez. Csendes működés: csökkentett zajszint A kompresszor frekvenciaváltós szabályzásának köszönhetően alacsony zajszint érhető el a részterhelés melleti működés során, ezáltal folyamatosan a lehető legalacsonyabb zajszinten működik a berendezés. 29 Gyors indítás: az indítási idő 1/3-val csökken Az inverteres szabályzó rendszer a kompresszor által a leadott teljesítményt a hűtési követelményektől függően gyorsabban változtatja, ezáltal az inverteres folyadékhűtő kevesebb idő alatt éri el a szükséges teljesítményt, így a hagyományos Szobahőmérséklet ( C) VFD szabályozás FOKOZATOS SZABÁLYOZÁS rendszerekhez képest a komfortszint 1/3-al kevesebb idő alatt érhető el. Idő (óra) Mindezek az előnyök csökkentik az általános üzemeltetési költségeket, ami a befektetés gyors megtérülését eredményezi. 13

14 Szezonális hatékonyság 14

15 A Daikin folyamatosan élen jár az energia- és költséghatékony megoldások kialakításában. Az összes Daikin termék kiváló szezonális hatékonysággal rendelkezik, ezáltal intelligens módon csökkenti az energiafogyasztást és a költségeket. SZEZONÁLIS HATÉKONYSÁG Európában a berendezések éves teljesítményének mérésére elfogadott általános minősítés az Európai szezonális energiahatékonysági mutató (ESEER). Egy olyan képlet, mely súlyozottan veszi figyelembe a különböző terhelések melletti EER értékeket, valamint a kondenzátorba belépő levegő vagy víz hőmérsékletének változását. ESEER = A*EER100% + B*EER75% + C*EER50% + D*EER25% Terhelési igény (%) 100 üzemidő súlyozási értéke 3% 75 üzemidő súlyozási értéke 33% 50 üzemidő súlyozási értéke 41% 25 üzemidő súlyozási értéke 23% Környezeti levegő hőmérséklet ( C) A következő súlyozási értékek: A = 0,03 (3%) B = 0,33 (33%) C = 0,41 (41%) D = 0,23 (23%) Környezeti hőmérséklet a léghűtéses folyadékhűtő részterheléses működése esetén: 35 C 30 C 25 C 20 C 15

16 Mindennapos megíbzhatóság és hatékonyság SAJÁT KOMPRESSZOROK FEJLESZTÉSE ÉS GYÁRTÁSA Más légkondicionáló gyártóktól eltérően a Daikin maga készíti a kompresszorait. Ez azért fontos, mert a kompresszor a légkondicionáló rendszer alapját képezi, növelve a hűtőközeg hőmérsékletét és nyomását, különösen figyelve a hatékony hőátadásra. A Daikin az évek során mindig élen járt a kompresszoros technológiák fejlesztésében és ma a swing, scroll, csavar és centrifugál kompresszorok széles választékát nyújtja. Ennek eredményeképpen a teljes termékválasztékunkban inverteres kompresszor vezérlést használunk, ami növeli a komfortszintet és a rendszer hatékonyságát. A SWING KOMPRESSZOR: Gáz hűtőközeg A dugattyú egyesítve a lapáttal és a hengerrel Swing persely Az EWAQ ADVP & EWYQ ADVP mini folyadékhűtő sorozat swing kompresszorral van felszerelve. A Daikin ezen innovatív kivitelezése kevesebb mozgó alkatrésszel rendelkezik, ami megbízhatóbb és egyenletesebb mozgást tesz lehetővé, ezáltal kisebb rezgéseket és alacsonyabb zajszintet eredményez. A nagy hatásfokú motor csökkenti az energiafogyasztást, ami költségmegtakarítást jelent. INNOVATÍV SÚRLÓDÁSMENTES CENTRIFUGÁL KOMPRESSZOR: swing SCROLL KOMPRESSZOR AZ ELLENŐRZÖTT TELJESÍTMÉNYÉRT: A Daikin kompakt scroll kompresszor R-407C és R-410A hűtőközeggel állandó megbízható minőséget és magas fokú hatékonyságot nyújt a teljes élettartamán keresztül. A kis és közepes teljesítményre tervezett scroll kompresszorok léghűtéses és vízhűtéses hűtőberendezésekkel együtt használhatók 8,6 és 675 kw teljesítmény között. Tulajdonságok: scroll Kompakt, ugyanakkor tartós kivitel A szelepek hiánya és az oszcilláló mozgás biztosítja a maximális megbízhatóságot A folyamatos kompresszió garantálja az alacsony energiafogyasztást Megnövelt kompressziós hatékonyság annak köszönhetően, hogy nincsenek visszaáramlások Alacsony zajszint Alacsony indítási áramerősség centrifugál Inverteres sebességszabályozás Kétfokozatú centrifugál kompresszor Permanens mágnesű közvetlen meghajtású motor Motor és csapágy vezérlés (elektromos) Nyomás- és hőmérséklet érzékelők Előperdület szabályzó lapátok 16

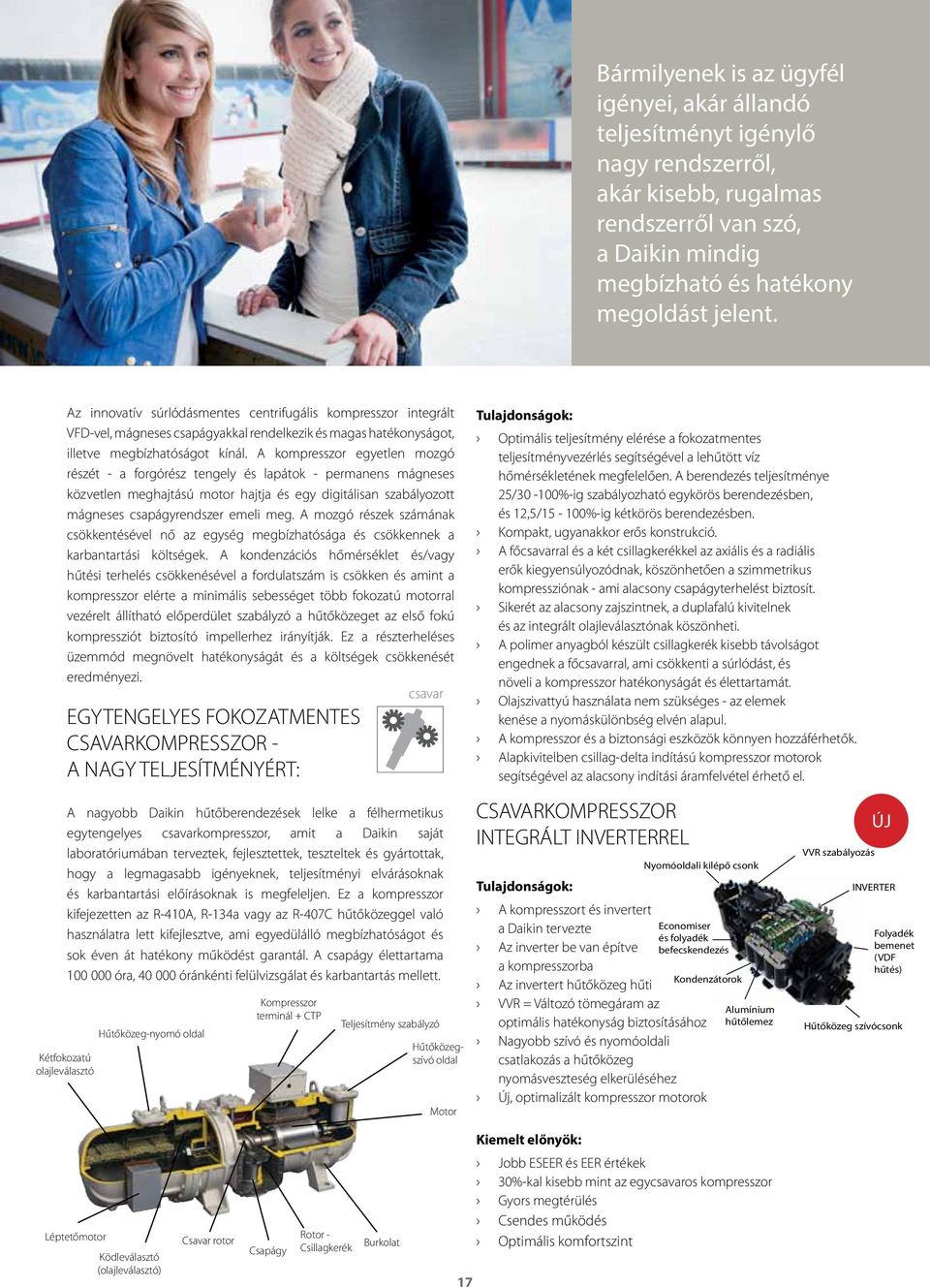

17 Bármilyenek is az ügyfél igényei, akár állandó teljesítményt igénylő nagy rendszerről, akár kisebb, rugalmas rendszerről van szó, a Daikin mindig megbízható és hatékony megoldást jelent. Az innovatív súrlódásmentes centrifugális kompresszor integrált VFD-vel, mágneses csapágyakkal rendelkezik és magas hatékonyságot, illetve megbízhatóságot kínál. A kompresszor egyetlen mozgó részét - a forgórész tengely és lapátok - permanens mágneses közvetlen meghajtású motor hajtja és egy digitálisan szabályozott mágneses csapágyrendszer emeli meg. A mozgó részek számának csökkentésével nő az egység megbízhatósága és csökkennek a karbantartási költségek. A kondenzációs hőmérséklet és/vagy hűtési terhelés csökkenésével a fordulatszám is csökken és amint a kompresszor elérte a minimális sebességet több fokozatú motorral vezérelt állítható előperdület szabályzó a hűtőközeget az első fokú kompressziót biztosító impellerhez irányítják. Ez a részterheléses üzemmód megnövelt hatékonyságát és a költségek csökkenését eredményezi. EGYTENGELYES FOKOZATMENTES CSAVARKOMPRESSZOR - A NAGY TELJESÍTMÉNYÉRT: A nagyobb Daikin hűtőberendezések lelke a félhermetikus egytengelyes csavarkompresszor, amit a Daikin saját laboratóriumában terveztek, fejlesztettek, teszteltek és gyártottak, hogy a legmagasabb igényeknek, teljesítményi elvárásoknak és karbantartási előírásoknak is megfeleljen. Ez a kompresszor kifejezetten az R-410A, R-134a vagy az R-407C hűtőközeggel való használatra lett kifejlesztve, ami egyedülálló megbízhatóságot és sok éven át hatékony működést garantál. A csapágy élettartama óra, óránkénti felülvizsgálat és karbantartás mellett. Kétfokozatú olajleválasztó Hűtőközeg-nyomó oldal Kompresszor terminál + CTP csavar Teljesítmény szabályzó Hűtőközegszívó oldal Motor Tulajdonságok: Optimális teljesítmény elérése a fokozatmentes teljesítményvezérlés segítségével a lehűtött víz hőmérsékletének megfelelően. A berendezés teljesítménye 25/30-100%-ig szabályozható egykörös berendezésben, és 12,5/15-100%-ig kétkörös berendezésben. Kompakt, ugyanakkor erős konstrukció. A főcsavarral és a két csillagkerékkel az axiális és a radiális erők kiegyensúlyozódnak, köszönhetően a szimmetrikus kompressziónak - ami alacsony csapágyterhelést biztosít. Sikerét az alacsony zajszintnek, a duplafalú kivitelnek és az integrált olajleválasztónak köszönheti. A polimer anyagból készült csillagkerék kisebb távolságot engednek a főcsavarral, ami csökkenti a súrlódást, és növeli a kompresszor hatékonyságát és élettartamát. Olajszivattyú használata nem szükséges - az elemek kenése a nyomáskülönbség elvén alapul. A kompresszor és a biztonsági eszközök könnyen hozzáférhetők. Alapkivitelben csillag-delta indítású kompresszor motorok segítségével az alacsony indítási áramfelvétel érhető el. CSAVARKOMPRESSZOR INTEGRÁLT INVERTERREL Nyomóoldali kilépő csonk Tulajdonságok: A kompresszort és invertert a Daikin tervezte Az inverter be van építve a kompresszorba Az invertert hűtőközeg hűti VVR = Változó tömegáram az optimális hatékonyság biztosításához Nagyobb szívó és nyomóoldali csatlakozás a hűtőközeg nyomásveszteség elkerüléséhez Új, optimalizált kompresszor motorok Economiser és folyadék befecskendezés Kondenzátorok Alumínium hűtőlemez VVR szabályozás ÚJ INVERTER Folyadék bemenet (VDF hűtés) Hűtőközeg szívócsonk Kiemelt előnyök: Léptetőmotor Ködleválasztó (olajleválasztó) Csavar rotor Csapágy Rotor - Csillagkerék Burkolat Jobb ESEER és EER értékek 30%-kal kisebb mint az egycsavaros kompresszor Gyors megtérülés Csendes működés Optimális komfortszint 17

18 Rugalmas rendszerek ALAPKIVITELBEN ANTIKORRÓZIÓS KEZELÉS Alapkivitelben a léghűtéses hűtőberendezésekhez gyártott kondenzátorok korrózióvédő bevonatot kaptak. Ez a kezelés jelentősen megnöveli a savasesővel és a sós korrózióval szembeni ellenállást. Teljesítménytől és modelltől függően a következő kezeléseket alkalmazzuk: Akrilos kezelés (Daikin ref. PE) Példa az akrilos kezelésre Az aluminium lamellákat akril műgyantával és hidrofil réteggel vonjuk be. Epoxi-kezelés Az aluminium lamellák fekete epoxi bevonatot kapnak. HŐVISSZANYERÉS Számos alkalmazás esetében igény van az egyidejű hűtésre és fűtésre. Ehhez a Daikin a hővisszanyerő opcióval rendelkező hűtőberendezéseit ajánlja. Ez a lehetőség tovább növeli az alkalmazás rugalmasságát, és tovább bővíti a szálloda- és szabadidőipar, valamint az ipari- és feldolgozóipari szektorok lehetőségeit. Azáltal, hogy energiatakarékosan visszanyeri a máskülönben kárba vesző hőt a hűtési körből, rendkívül magas COP-érték érhető el hővisszanyerős üzemmódban. A hővisszanyerő berendezés segít megtalálni az optimális egyensúlyt a hűtés és a hővisszanyerés között, hogy maximalizálható legyen a berendezés hatékonysága, és költséghatékony lehessen a meleg víz előállítás. A hőmérséklet igénytől függően részleges vagy teljes hővisszanyerési funkció is választható. 18

19 LÉGHŰTÉS OPPR Részleges hővisszanyerés Ezekben az egységekben a gáz túlhevítést megszüntető rozsdamentes acél forrasztott hőcserélő található a kompresszor és a vízhűtéses kondenzátor között. Visszanyeri a kilépő forró gáz érezhető hőjét, mialatt a látens hő átadása is megtörténik a vízhűtéses kondenzátorban. A berendezés hatékonysága növelhető azáltal, hogy a kondenzációs nyomást csökkenteni tudjuk a túlméretessé váló léghűtéses kondenzátor által. OPTR Teljes hővisszanyerés Az érezhető és a látens hő teljes hővisszanyeréséhez a csőköteges hőcserélő a vízhűtéses kondenzátorral párhuzamosan helyezkedik el, mely két különálló vízkörrel van szerelve, így különálló kondenzátor és hővisszanyerés csatlakozással rendelkeznek. Akár 50 C-os forróvíz-hőmérséklet is elérhető. Kondenzátor Kondenzátor OPPR 40 C Expanziós szelep Részleges hővisszanyerés 20% CC + PI Teljes hővisszanyerés 45 C Párologtató Kompresszor Expanziós szelep 40 C 45 C 7 C 12 C CC: hűtési teljesítmény PI : energia-felvétel Párologtató Kompresszor 7 C 12 C VÍZHŰTÉS OPPR Részleges hővisszanyerés Ezekben az egységekben a gáz túlhevítést megszüntető rozsdamentes acél forrasztott hőcserélő található a kompresszor és a vízhűtéses kondenzátor között. Visszanyeri a kilépő forró gáz érezhető hőjét, mialatt a látens hő átadása is megtörténik a vízhűtéses kondenzátorban. A berendezés hatékonysága növelhető azáltal, hogy a kondenzációs nyomást csökkenteni tudjuk a túlméretessé váló léghűtéses kondenzátor által. OPTR Teljes hővisszanyerés Az érezhető és a látens hő teljes hővisszanyeréséhez a csőköteges hőcserélő a vízhűtéses kondenzátorral párhuzamosan helyezkedik el, mely 2 különálló vízkörrel van szerelve, így különálló kondenzátor és hővisszanyerés csatlakozással rendelkeznek. Akár 55 C-os forróvíz-hőmérséklet is elérhető. Kondenzátor Kondenzátor OPPR 45 C 50 C 55 C Expanziós szelep Részleges hővisszanyerés 20% CC + PI 50 C Expanziós szelep Teljes hővisszanyerés Párologtató Kompresszor Párologtató Kompresszor 7 C 12 C 7 C 12 C 19

20 Léghűtéses folyadékhűtők A folyadékhűtők piacán a léghűtéses folyadékhűtőket használják leggyakrabban. A csak hűtő vagy hőszivattyús folyadékhűtők széles választéka mellett (melyek beépített hidraulikus elemekkel is kaphatók), a Daikin minden igényt kielégítő folyadékhűtőket kínál. Tartalomjegyzék Léghűtéses folyadékhűtők (csak hűtés) EWAQ-ADVP 22 EWAQ-ACV3 & EWAQ-ACW1 22 EUWA(N-P-B)-KBZW1 23 EWAQ-BAWN/BAWP 24 EWAQ-DAYN 25 EWAQ-E-XS/XL 26 EWAQ-E-XR 27 EWAQ-F-SS/SL 28 EWAQ-F-SR 29 EWAQ-F-XS/XL 30 EWAQ-F-XR 31 EWAQ-GZXS ÚJ 32 EWAQ-GZXR ÚJ 33 EWAD-E-SS 34 EWAD-E-SL 35 EWAD-D-SS 36 EWAD-D-SL 37 EWAD-D-SR 38 EWAD-D-SX 39 EWAD-D-XS 40 EWAD-D-XR 41 EWAD-D-HS 42 EWAD-BZSS/SL 44 EWAD-BZXS/XL/XR 45 EWAD-TZ ÚJ 46 EWAD TZ SS ÚJ 48 EWAD TZ SR ÚJ 49 EWAD TZ XS ÚJ 50 EWAD TZ XR ÚJ 51 EWAD TZ PS ÚJ 52 EWAD TZ PR ÚJ 53 EWAD-C-SS/SL 54 EWAD-C-SR 55 EWAD-C-XS/XL 56 EWAD-C-XR 57 EWAD-C-PS/PL 58 EWAD-C-PR 59 EWAD-CZXS/XL 60 EWAD-CZXR 61 EWAD-CFXS/XL 62 EWAD-CFXR 63 Léghűtéses folyadékhűtők (hőszivattyús) EWYQ-ADVP 64 EWYQ-ACV3 & EWYQ-ACW1 64 EUWY(N-P-B)-KBZW1 65 EWYQ-BAWN/BAWP 66 EWYQ-DAYN 67 EWYQ-F-XS/XL 68 EWYQ-F-XR 69 EWYQ-GZXS ÚJ 70 EWYQ-GZXR ÚJ 71 EWYD-BZSS 72 EWYD-BZSL 73 20

21 A Daikin olyan nagy figyelmet fordított arra, hogy a főbb hűtőberendezés modulok és a hűtőközegek egymással kombinálhatók legyenek, hogy most már a nagy hatékonyságú és fejlett technológiájú lég- és vízhűtéses berendezések széles skálája elérhető R-410A, R407C és az R-134a hűtőközegekkel. swing scroll csavar LÉGHŰTÉSES FOLYADÉKHŰTŐ Folyadékhűtők t Tágulási tartály Puffertartály ELPÁROLOGTATÓ t A fan coil egységekhez t Hőmérséklet-érzékelő 2. Szűrő 3. Elzárószelep 4. Szivattyú 5. Nyomásmérő csonk 6. Áramláskapcsoló 7. Légtelenítő 8. Nyomásmérő 9. Szabályozó szelep 10. Ürítőszelep 11. Töltőszelep 12. Biztonsági szelep 21

22 EWAQ-ADVP/ACV3/ACW1 Léghűtéses inverteres mini folyadékhűtő Digitális vezérlő EWAQ-ADVP/ACV3/ACW1 Magas hatékonyság, osztályvezető ESEER értékkel Alacsony üzemi zajszint Beépített vízoldali szerelvények Egyszerű plug-and-play telepítés Széles működési hőmérséklet tartomány A főkapcsoló a panelek eltávolítása nélkül is hozzáférhető ( ) Csak hűtés EWAQ-ADVP/ACV3/ACW1 EWAQ005ADVP EWAQ006ADVP EWAQ007ADVP EWAQ009ACV3 EWAQ010ACV3 EWAQ011ACV3 EWAQ009ACW1 EWAQ011ACW1 EWAQ013ACW1 Hűtési teljesítmény Névl. kw 5,2 (2) 6,0 (2) 7,1 (2) 12,2 (1) / 8,6 (2) 13,6 (1) / 9,6 (2) 15,7 (1) / 11,1 (2) 12,9 (1) / 9,1 (2) 15,7 (1) / 11,1 (2) 17,0 (1) / 13,3 (2) Felvett teljesítmény Hűtés Névl. kw 1,89 (2) 2,35 (2) 2,95 (2) 2,85 (1) / 2,83 (2) 3,41 (1) / 3,28 (2) 4,13 (1) / 3,90 (2) 3,08 (1) / 3,05 (2) 4,13 (1) / 3,90 (2) 5,52 (1) / 5,18 (2) Teljesítmény szab. Mód Inverteres szabályozás EER 2,75 (2) 2,55 (2) 2,41 (2) 4,27 (1) / 3,05 (2) 4,00 (1) / 2,93 (2) 3,79 (1) / 2,85 (2) 4,19 (1) / 2,99 (2) 3,79 (1) / 2,85 (2) 3,08 (1) / 2,57 (2) ESEER - 4,31 4,30 4,33 4,43 4,44 4,36 Méretek Egység Mag. Szél. Mély. mm 805x1190x x1418x382 Súly Egység kg Üzemi súly kg Elpárologtató Típus Forrasztott lemezes Víztérfogat l - 1,01 Névl. vízáram Hűtés l/perc 14,9 17,2 20,4 24,7 (2) 27,6 (2) 31,9 (2) 26,1 (2) 31,9 (2) 38,2 (2) Kondenzátor Típus Csöves Hi-XSS Szivattyú Névleges ESP Hűtés kpa 49,4 45,1 38,3 58,0 54,6 49,1 56,4 49,1 40,9 Hidraulikus elemek Tágulási tartály Térfogat l 6 10 Kompresszor Típus Hermetikus swing kompresszor Hermetikus scroll kompresszor 1 Ventilátor Típus Propeller ventilátor 1 2 Légszállítás Hűtés Névl. m³/perc Ventilátormotor Fordulatszám Hűtés Névl. rpm Fokozatok - 8 Hangteljesítmény-szint Hűtés Névl. dba (2) 66 (2) Hangnyomásszint Hűtés Névl. dba (2) 52 (2) Éjsz-i csendes ü.mód Hűtés dba Működési Víz oldal Hűtés Min.~Max. C 5~20 5~22 tartomány Légoldal Hűtés Min.~Max. C 10~43 10~46 Hűtőközeg Típus R-410A Tömeg kg 1,7 2,95 Vezérlés Inverter Elektronikus expanziós szelep Körök 1 Csőcsatlakozások Vizes hőcserélő bemenet/kimenet 1 MBSP G 5/4" (belső menetes) Vizes hőcserélő leeresztő 5/16 SAE hollandi anyás 5/4 Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/230 3N~/50/400 (1) Padló program: hűtés Tkörny 35 C - LWE 18 C (Dt: 5 C) (2) Fan coil program: hűtés Tkörny 35 C - LWE 7 C (Dt: 5 C) 22

23 EUWA(N-P-B)-KBZW1 Léghűtéses scroll folyadékhűtő µc²se EUWA(N-P-B)-KBZW1 Daikin scroll kompresszor Csökkentett telepítési idő a beépített szivattyúnak és/ vagy a puffertartálynak köszönhetően 200 literes puffertartály külön rendelhető Alacsony üzemi zajszint Egyszerű karbantartás Főkapcsoló Áramláskapcsoló Három különböző kivitelű változat rendelhető: EUWAN hűtőegység integrált hidraulikus modul nélkül; EUWAP hűtőegység integrált hidraulikus modullal (szivattyú, tágulási tartály, hidraulikus alkatrészek); EUWAB hűtőegység integrált hidraulikus modullal (puffertartály, szivattyú, tágulási tartály, hidraulikus alkatrészek) Csak hűtés EUWA-KBZW1 N5 P5 B5 N8 P8 B8 N10 P10 B10 N12 P12 B12 N16 P16 B16 N20 P20 B20 N24 P24 B24 Hűtési teljesítmény Névl. kw 11,2 11,7 17,7 18,2 22,3 22,9 26,2 26,8 34,4 35,4 46,4 47,5 55,0 56,1 Felvett teljesítmény Hűtés Névl. kw 4,56 4,59 7,44 7,39 8,87 8,88 11,7 14,90 15,1 18,1 18,2 24,1 24,2 Teljesítmény-fokozatok % EER 2,46 2,55 2,38 2,46 2,51 2,58 2,24 2,29 2,31 2,34 2,56 2,61 2,28 2,32 Méretek Egység Mag. Szél. Mély. mm 1230x1290x x1290x x2580x x2580x734 Súly Egység kg Üzemi súly kg Elpárologtató Típus Forrasztott lemezes hőcserélő Víztérfogat l 1,14 1,615 1,9 2,375 2,964 3,9 4,524 Névl. vízáram Hűtés l/perc Névl. víznyomásesés Hűtés Kondenzátor kpa Kondenzátor Típus Keresztbordás csőkígyó, Hi-X-csövek PE bevonatú bordákkal Hidraulikus elemek Tágulási tartály Térfogat l Szivattyú Névleges ESP Hűtés kpa Kompresszor Típus Hermetikus scroll kompresszor 1 2 Ventilátor Típus Axiális 2 4 Ventilátor csoport Légszállítás Hűtés Névl. m³/perc 160 (2 ventilátorral) 170 (2 ventilátorral) Hangteljesítmény-szint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C -10~25 tartomány Légoldal Hűtés Min.~Max. C -15~43 Hűtőközeg Típus R-407C Vezérlés Termosztatikus expanziós szelep Körök 1 2 Hűtöközeg töltet Tömeg kg 3,9 4,6 5,9 6,0 4,6 5,9 6,0 Vízkör Csőcsatlakozások átmérője " (col) G 1"1/4 (külső menetes) 2" külső menetes Csővezetékek " (col) 1-1/4 2 Betáp Fázis / Frekvencia / Feszültség Hz/V 3N~/50/400 23

24 EWAQ-BAWN/BAWP Léghűtéses scroll inverteres folyadékhűtő BRC21A52 EWAQ-BAWN/BAWP Magas hatékonyság, kimagasló ESEER értékkel Minimális indítási áramerősség és rövid megtérülési idő A standard alkalmazásokhoz nem szükséges puffertartály Daikin scroll kompresszor Széles üzemi tartomány (külső hőmérséklet akár 43 C-ig) EWAQ-BAWN: alapváltozat EWAQ-BAWP: szivattyús változat Csak hűtés EWAQ-BAWN/BAWP Hűtési teljesítmény Névl. kw 17,4 (1) 16,6 (2) 21,7 (1) 20,7 (2) 25,8 (1) 24,7 (2) 32,3 (1) 30,9 (2) 43,4 (1) 41,5 (2) 51,8 (1) 49,7 (2) 64,5 (1) 62,3 (2) Felvett teljesítmény Hűtés Névl. kw 5,60 (1) 5,80 (2) 7,25 (1) 7,59 (2) 9,29 (1) 9,74 (2) 13,0 (1) 13,5 (2) 14,7 (1) 15,4 (2) 18,8 (1) 19,7 (2) 26,4 (1) 27,4 (2) Teljesítmény Mód Inverteres szabályozás szabályzás Minimális teljesítmény % 25 EER ESEER 3,11 (1) 4,33 (1) 2,86 (2) 4,21 (2) 2,99 (1) 4,08 (1) 2,73 (2) 4,18 (2) 2,78 (1) 3,85 (1) 2,54 (2) 4,04 (2) 2,48 (1) 3,39 (1) 2,29 (2) 3,62 (2) 2,95 (1) 4,19 (1) 2,69 (2) 4,24 (2) 2,76 (1) 3,96 (1) 2,52 (2) 4,12 (2) 2,44 (1) 3,64 (1) 2,27 (2) 3,78 (2) Méretek Egység Mag Szél Mély mm 1684x1371x x1684x x2358x x2980x780 Súly Egység kg Üzemi súly kg Elpárologtató Típus Forrasztott lemezes (hőcserélő) Víztérfogat l 1,9 2,9 3,8 5,7 Névl. vízáram Hűtés l/perc Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Hi-XSS Kompresszor Típus Hermetikus scroll kompresszor Ventilátor Típus Axiális Légszállítás Hűtés Névl. m³/perc Hangteljesítmény-szint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C -15~43 Hűtőközeg Típus R-410A Tömeg kg Vezérlés Körök Vízkör Csőcsatlakozások átmérője " (col) Csővezetékek " (col) Betáp Fázis / Frekvencia / Feszültség Hz/V (1) EWAQ-BAWN: alapváltozat (2) EWAQ-BAWP: szivattyús változat ~20 7,6 9,6 15,2 19,2 Elektronikus expanziós szelep 1 1-1/4 (belső menetes) 2 (belső menetes) 1-1/4 1-1/2 3N~/50/400 24

25 EWAQ-DAYN Léghűtéses multi-scroll folyadékhűtő PCASO EWAQ-DAYN R-410A hűtőközegre kifejlesztett kivitel Megbízható és hatékony scroll kompresszorok magas EER értékekkel Korróziógátlóval kezelt alumínium hőcserélők Alacsony üzemi zajszint Egyszerű plug-and-play telepítés Az egység méretei lehetővé teszik a könnyű szállítást Meghibásodás elleni védelemmel ellátott ventilátorok Biztonsági szelepek minden körben Elektronikus megszakítók Elektronikus expanziós szelep Keményforrasztott kettős lemezes hőcserélő Figyelőüveg Minden hidraulikus elem 3 oldalról könnyen hozzáférhető (nincs burkolva) Könnyen hozzáférhető, különálló kapcsolószekrény A kompresszorokat és a kezelőszerveket a berendezés oldalán helyezték el Fokozott megbízhatóság a 2 független hűtőközeg áramkörnek köszönhetően Kétkörös hőcserélő (100kW-tól) Nem hermetikus szárító szűrő Daikin Pcaso vezérlő felhasználóbarát felülettel Csak hűtés EWAQ-DAYN Hűtési teljesítmény Névl. kw 79,4 (1) / 81,0 (2) 104 (1) / 106 (2) 130 (1) / 133 (2) 151 (1) / 154 (2) 181 (1) / 184 (2) 208 (1) / 211 (2) 234 (1) / 238 (2) 252 (1) / 256 (2) Felvett teljesítmény Hűtés Névl. kw 27,0 (1) / 27,6 (2) 36,9 (1) / 37,2 (2) 47,4 (1) / 48,1 (2) 57,2 (1) / 57,8 (2) 65,6 (1) / 66,5 (2) 75,9 (1) / 76,6 (2) 84,4 (1) / 84,5 (2) 95,8 (1) / 95,8 (2) Teljesítmény-fokozatok % /29-43/50/57-71/ /28-40/50/56-72/ EER ESEER 2,94 (1) / 2,93 (2) 2,82 (1) / 2,85 (2) 2,74 (1) / 2,77 (2) 2,64 (1) / 2,66 (2) 2,76 (1) / 2,77 (2) 2,74 (1) / 2,75 (2) 2,77 (1) / 2,82 (2) 2,63 (1) / 2,67 (2) 3,88 (1) / 3,82 (2) 3,79 (1) / 3,83 (2) 4,03 (1) / 3,97 (2) 3,95 (1) / 3,96 (2) 4,04 (1) / 4,02 (2) 4,00 (1) / 4,02 (2) 3,89 (1) / 4,00 (2) 3,73 (1) / 3,84 (2) Méretek Egység Mag Szél Mély mm 2311x2000x x2002x x2000x x2000x4850 Súly Egység kg Üzemi súly kg Elpárologtató Típus Forrasztott lemezes (hőcserélő) Névl. vízáram Hűtés l/perc Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Keresztbordás csőkígyó Hi-Xss-csőből, polietilén bevonatú bordákkal Kompresszor Típus Scroll kompresszor kompresszor Ventilátor Légszállítás Névl. m³/perc Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C -10~25 tartomány Légoldal Hűtés Min.~Max. C -15~43 Hűtőközeg Típus R-410A Vezérlés Elektronikus expanziós szelep Körök 1 2 Hűtőközeg Tömeg kg Hűtőkör 2 Tömeg kg Csőcsatlakozások Vizes hőcserélő bemenet/kimenet 3 külső átm. 3 Vizes hőcserélő leeresztő 1/2"G Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 (1) -N modellekhez (standard) (2) -P modellekhez (opcionális szivattyúval / + OPSP) és -B modellekhez (opcionális szivattyúval és puffertartállyal / + OPSP + OPBT) 25

26 EWAQ-E-XS/XL Léghűtéses multi-scroll folyadékhűtő MicroTech III EWAQ-E- Megbízható és hatékony scroll kompresszorok magas EER és ESEER értékekkel A nagy kapacitású scroll kompresszorok számos előnyt nyújtanak: fokozott versenyképesség, csökkentett súly, kisebb helyigény A V-alakú keretnek köszönhetően kisebb helyet foglal Széles működési tartomány: akár -18 C-tól 50 C környezeti hőmérsékletig Ideális megoldás lakó és üzleti helyiségekhez Az egység hidraulikus modullal is felszerelhető, csökkentve a beszerelési időt, helyet és költségeket MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak hűtés Magas hatékonyság Normál/alacsony zajszint EWAQ-E-XS/XL Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 58,0 65,3 73,8 86, Teljesítmény Mód Fokozatos szabályzás Minimális teljesítmény % EER 3,06 3,05 ESEER 3,99 4,06 3,87 4,09 4,04 Méretek Egység Mag Szél Mély mm 2271x1224x x1224x x1224x6213 Súly (XS) Egység kg Üzemi súly kg Súly (XL) Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 8,5 9,6 10,8 12,6 15,1 16,0 Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Scroll kompresszor 2 3 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény (XS) Hűtés Névl. dba Hangteljesítmény (XL) Hűtés Névl. dba Hangnyomás szint (XS) Hűtés Névl. dba Hangnyomás szint (XL) Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~18-18~52 Hűtőközeg Típus R-410A Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ~/50/400 26

27 EWAQ-E-XR Léghűtéses multi-scroll folyadékhűtő, magas hatékonyság, csökkentett zajszint Csak hűtés Magas hatékonyság Csökkentett zajszint EWAQ-E-XR Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 56,5 64,4 71,8 85, Teljesítmény Mód Fokozatos szabályzás Minimális teljesítmény % EER ESEER 3,05 4,41 3,00 4,48 3,05 4,27 2,97 4,54 2,96 4,52 2,95 4,43 Méretek Egység Mag Szél Mély mm 2271x1224x x1224x x1224x6213 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 8,2 9,2 10,5 12,1 14,5 15,4 Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Scroll kompresszor 2 3 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~18-18~52 Hűtőközeg Típus R-410A Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ~/50/400 27

28 EWAQ-F-SS/SL Léghűtéses multi-scroll folyadékhűtő V-alakú EWAQ-F-SS/SL EWAQ-F-SR W-alakú EWAQ-F-SS/SL EWAQ-F-SR Megbízható és hatékony scroll kompresszorok magas EER és ESEER értékekkel A nagy kapacitású scroll kompresszorok számos előnyt nyújtanak: fokozott versenyképesség, csökkentett súly, kisebb helyigény 1-2 egymástól független hűtőkör A V-alakú keretnek köszönhetően kisebb helyet foglal Széles működési tartomány: akár -18 C-tól 50 C környezeti hőmérsékletig Az egység hidraulikus modullal is felszerelhető, csökkentve a beszerelési időt, helyet és költségeket Ideális megoldás lakó és üzleti helyiségekhez MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel MICROTECH III Csak hűtés Standard hatékonyság Normál/alacsony zajszint EWAQ-F-SS/SL Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 73,3 84,9 93, Teljesítmény Mód Fokozatos szabályzás Minimális teljesítmény % EER 2,81 2,64 2,60 2,58 2,55 2,64 2,57 2,67 2,66 ESEER 3,75 3,72 3,74 3,66 3,67 3,74 4,00 3,78 4,01 4,10 4,00 3,99 Méretek Egység Mag Szél Mély mm 2271x1224x x1224x x1224 x x2258 x x1224 x x2258 x x2258 x x2258x5010 Súly (SS) Egység kg Üzemi súly kg Súly (SL) Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 9,9 10,7 11,8 13,6 15,0 17,2 19,5 23,0 26,4 29,2 Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Scroll kompresszor 4 6 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény (SS) Hűtés Névl. dba Hangteljesítmény (SL) Hűtés Névl. dba Hangnyomás szint (SS) Hűtés Névl. dba Hangnyomás szint (SL) Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~18-18~52 Hűtőközeg Típus R-410A Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ~/50/400 28

29 EWAQ-F-SR Csak hűtés Standard hatékonyság Csökkentett zajszint EWAQ-F-SR Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 73,4 86,0 95, Teljesítmény Mód Fokozatos szabályzás Minimális teljesítmény % EER 2,70 2,49 2,46 2,45 2,38 2,37 2,41 2,39 2,53 2,49 ESEER 4,20 4,12 4,04 4,06 3,95 4,09 4,25 4,02 4,15 4,49 4,42 4,33 Méretek Egység Mag Szél Mély mm 2271x1224x x1224x x1224 x x2258 x x1224 x x2258 x x2258 x x2258x5010 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 9,5 10,2 11,3 13,0 14,3 16,3 18,3 21,8 25,2 27,8 Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Scroll kompresszor 4 6 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~18-18~52 Hűtőközeg Típus R-410A Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ~/50/400 29

30 EWAQ-F-XS/XL Léghűtéses multi-scroll folyadékhűtő V-alakú W-alakú EWAQ-F-XS/XL EWAQ-F-XR EWAQ-F-XS/XL EWAQ-F-XR Megbízható és hatékony scroll kompresszorok magas EER és ESEER értékekkel A nagy kapacitású scroll kompresszorok számos előnyt nyújtanak: fokozott versenyképesség, csökkentett súly, kisebb helyigény 1-2 egymástól független hűtőkör A V-alakú keretnek köszönhetően kisebb helyet foglal Széles működési tartomány: akár -18 C-tól 50 C környezeti hőmérsékletig Az egység hidraulikus modullal is felszerelhető, csökkentve a beszerelési időt, helyet és költségeket Ideális megoldás lakó és üzleti helyiségekhez MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel MICROTECH III Csak hűtés Magas hatékonyság Normál/alacsony zajszint EWAQ-F-XS/XL Hűtési teljesítmény Névl. kw Hűtés Névl. kw 54,8 62,2 70,6 78, Teljesítmény Mód Fokozatos szabályzás Minimális teljesítmény % EER 3,11 3,13 3,12 3,09 3,10 3,12 3,10 3,07 ESEER 3,89 4,08 3,91 4,03 4,05 4,30 4,06 4,33 4,22 4,26 4,22 4,29 4,24 4,14 Méretek Egység Mag Szél Mély mm 2271x1224x x1224x x1224 x x2258 x x1224 x x2258 x x2258x x2258x x2258 x5910 Súly (XS) Egység kg Üzemi súly kg Súly (XL) Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 8,2 9,3 10,5 11,7 15,1 17,0 19,3 20,5 21,8 25,3 29,0 32,2 Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Scroll kompresszor 4 6 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény (XS) Hűtés Névl. dba Hangteljesítmény (XL) Hűtés Névl. dba Hangnyomás szint (XS) Hűtés Névl. dba Hangnyomás szint (XL) Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~18-18~52 Hűtőközeg Típus R-410A Körök 2 Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) 3 Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 30

31 EWAQ-F-XR Csak hűtés Magas hatékonyság Csökkentett zajszint EWAQ-F-XR Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 53,0 61,2 68,7 77, Teljesítmény Mód Fokozatos szabályzás Minimális teljesítmény % EER 3,12 3,07 3,08 3,05 3,00 2,92 3,01 2,99 2,96 2,90 2,95 ESEER 4,49 4,59 4,45 4,51 4,53 4,67 4,45 4,62 4,65 4,62 4,53 4,75 4,63 4,54 Méretek Egység Mag Szél Mély mm 2271x1224x x1224x x1224 x x2258 x x1224 x x2258 x x2258x x2258x x2258 x5910 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 7,9 9,0 10,1 11,3 14,5 16,3 18,4 19,5 20,7 24,0 27,7 30,9 Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Scroll kompresszor 4 6 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~18-18~52 Hűtőközeg Típus R-410A Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ~/50/400 31

32 EWAQ-GZXS Léghűtéses multi-scroll inverteres folyadékhűtő V-alakú W-alakú EWAQ-GZ EWAQ-GZ A Daikin által tervezett DC-inverteres scroll kompresszor a piacon egyedülálló megoldásként a Daikin legújabb technológiai fejlesztéseinek eredménye Beépített redundancia (egészen 12 kompresszorig) Legmagasabb ESEER érték az osztályban (egészen 5-ig) Alacsony indítási áramerősség Csendes működés MicroTech III Csak hűtés Magas hatékonyság Normál zajszint EWAQ-GZXS Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 72,5 94, Teljesítmény Mód Folyamatos szabályzás Minimális teljesítmény % 14,4 14,3 14,9 14,3 14,8 EER ESEER 2,77 4,79 2,87 4,89 2,64 4,90 2,92 4,77 2,75 4,78 Méretek Egység Mag Szél Mély mm 2270x1290x x2234x x2234x4460 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 9,6 12,9 15,4 16,3 18,9 Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus DC Inverter Scroll Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~20-18~43 Hűtőközeg Típus R-410A Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,5 4,5 3~/50/400 32

33 EWAQ-GZXR Csak hűtés Magas hatékonyság Csökkentett zajszint EWAQ-GZXR Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 73, , Teljesítmény Mód Folyamatos szabályzás Minimális teljesítmény % 14, , , , , EER 2, , , , , ESEER 4, , , , Méretek Egység Mag Szél Mély mm 2270x1290x x2234x x2234x x2241x4460 Súly Egység kg 1, , , , , Üzemi súly kg 1, , , , , Elpárologtató Típus Lemezes hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 9, , , , , Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus DC Inverter Scroll Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s 15, ,697 30,263 Fordulatszám rpm 715 Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C -8~20 tartomány Légoldal Hűtés Min.~Max. C -18~43 Hűtőközeg Típus R-410A Körök 1 2 Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) 2,5 4,5 Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 33

34 EWAD-E-SS Léghűtéses csavarkompresszoros folyadékhűtő MicroTech III EWAD140,160E-SS EWAD130,160E-SL Egy hűtőkör egycsavaros kompresszorral Kompakt kialakítás lemezes elpárologtató hőcserélővel Széles működési tartomány (akár -18 C környezeti hőmérsékletig) Vízhőmérséklet akár -15 C Csak hűtés Standard hatékonyság Normál zajszint EWAD-E-SS Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 39,0 47,5 53,9 60,9 69,0 72,4 87,8 112,1 134,3 147 Teljesítmény Mód Folyamatos szabályzás Minimális teljesítmény % 25 EER 2,58 2,54 2,55 2,67 2,64 2,95 2,90 2,73 2,67 2,80 ESEER 2,84 2,67 2,86 2,75 2,96 3,07 2,94 3,11 3,22 Méretek Egység Mag Szél Mély mm 2273x1292x x1292x x1292x x2236x3070 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 4,8 5,8 6,6 7,8 8,7 10,2 12,2 14,6 17,2 19,7 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Aszimmetrikus egycsavaros kompresszor 1 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~15-18~48 Hűtőközeg Típus R-134a Töltet kg Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ~/50/400 34

35 EWAD-E-SL Csak hűtés Standard hatékonyság Alacsony zajszint EWAD-E-SL Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 39,2 48,3 53,4 60,8 68,3 72,8 85,4 111,2 135,0 152 Teljesítmény Mód Folyamatos szabályzás Minimális teljesítmény % 25 EER ESEER 2,49 2,92 2,39 2,89 2,50 2,78 2,57 2,92 2,59 3,00 2,86 3,24 2,90 3,41 2,65 3,28 2,55 3,22 2,62 3,33 Méretek Egység Mag Szél Mély mm 2273x1292x x1292x x1292x x2236x3070 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 4,7 5,5 6,4 7,5 8,4 10,0 11,9 14,1 16,5 19,0 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Aszimmetrikus egycsavaros kompresszor 1 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~15-18~48 Hűtőközeg Típus R-134a Töltet kg Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ~/50/400 35

36 EWAD-D-SS Léghűtéses csavarkompresszoros folyadékhűtő MicroTech III EWAD-D-SS Dupla hűtőkör fokozatmentes egycsavaros kompresszorral Normál zajszint: a kondenzátor ventilátora 890 ford./perc értéken működik, a kompresszor alatt gumi rezgéselnyelő található Csökkentett zajszint: a kondenzátor ventilátora 900 (EWAD D-SL) és 705 (EWAD D-SL) ford./perc értéken működik, a kompresszor alatt gumi rezgéselnyelő található R-134a hűtőközegre kifejlesztett kivitel Széles működési tartomány (akár -18 C környezeti hőmérsékletig) MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak hűtés Standard hatékonyság Normál zajszint EWAD-D-SS Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw Teljesítmény Mód Folyamatos szabályzás Minimális teljesítmény % 13 EER 2,52 2,63 2,74 2,70 2,67 2,89 ESEER 3,24 3,42 3,36 3,38 3,37 3,40 3,26 Méretek Egység Mag Szél Mély mm 2223x2234x x2234x4040 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 18,6 20,8 22,2 24,0 25,4 26,5 27,6 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Aszimmetrikus egycsavaros kompresszor 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~15-18~48 Hűtőközeg Típus R-134a Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,5 3~/50/400 36

37 EWAD-D-SL Csak hűtés EWAD-D-SL Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 82,0 80,2 85,6 94, Teljesítmény Mód Folyamatos szabályzás Minimális teljesítmény % 13 EER ESEER 2,24 2,91 2,46 3,04 2,62 3,15 2,58 3,08 2,54 3,12 2,50 3,08 2,46 3,05 2,56 3,10 2,72 3,23 2,36 3,49 2,55 3,48 2,53 3,41 2,46 3,51 2,70 3,62 Méretek Egység Mag Szél Mély mm 2355x2234x x2234x x2234x x2234x4040 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 8,8 9,4 10,7 11,7 12,5 13,1 14,2 15,3 17,7 19,3 21,0 22,8 24,1 25,4 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Aszimmetrikus egycsavaros kompresszor 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~15-18~48 Hűtőközeg Típus R-134a Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V Standard hatékonyság Alacsony zajszint ~/50/400 37

38 EWAD-D-SR Léghűtéses csavarkompresszoros folyadékhűtő MicroTech III EWAD-D-SR Dupla hűtőkör fokozatmentes egycsavaros kompresszorral Csökkentett zajszint: a kondenzátor ventilátora 680 (EWAD D-SR) és 705 (EWAD D-SR) ford./perc értéken működik, a kompresszor alatt gumi rezgéselnyelő található, a kompresszor hangszigetelt burkolatban van Extra alacsony zajszint: a kondenzátor ventilátora 500 ford./perc értéken működik, a kompresszor alatt gumi rezgéselnyelő található, a kompresszor és az elpárologtató hangszigetelt burkolatban van R-134a hűtőközegre kifejlesztett kivitel Széles működési tartomány (akár -18 C környezeti hőmérsékletig) MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak hűtés Standard hatékonyság Csökkentett zajszint EWAD-D-SR Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 84,5 83,1 86,2 95, Teljesítmény Mód Folyamatos szabályzás Minimális teljesítmény % 13 EER ESEER 2,09 2,81 2,28 2,93 2,53 3,18 2,48 3,08 2,41 3,09 2,34 3,02 2,25 2,99 2,45 3,11 2,60 3,25 2,36 3,49 2,55 3,48 2,53 3,41 2,46 3,51 2,70 3,62 Méretek Egység Mag Szél Mély mm 2355x2234x x2234x x2234x x2234x4040 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 8,5 9,1 10,4 11,3 12,0 12,6 13,3 14,9 17,4 19,3 21,0 22,8 24,1 25,4 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Aszimmetrikus egycsavaros kompresszor 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~15-18~48 Hűtőközeg Típus R-134a Töltet kg Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ~/50/400 38

39 EWAD-D-SX Csak hűtés Standard hatékonyság Extra alacsony zajszint EWAD-D-SX Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 80,8 86,0 94, Teljesítmény Mód Folyamatos szabályzás Minimális teljesítmény % 13 EER ESEER 2,50 3,24 2,68 3,50 2,67 3,39 2,56 3,42 2,47 3,32 2,35 3,27 2,25 3,14 2,46 3,12 2,41 3,35 2,56 3,45 2,60 3,44 Méretek Egység Mag Szél Mély mm 2420x2234 x x2234x x2234x4940 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 9,7 11,0 12,1 12,9 13,7 14,3 14,7 17,7 19,7 21,5 23,5 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Aszimmetrikus egycsavaros kompresszor 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~15-18~48 Hűtőközeg Típus R-134a Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ~/50/400 39

40 EWAD-D-XS Léghűtéses csavarkompresszoros folyadékhűtő MicroTech III EWAD-D- Magas hatékonyság Normál zajszint: a kondenzátor ventilátora 900 (EWAD D-XS) és 890 (EWAD D-XS) ford./perc értéken működik, a kompresszor alatt gumi rezgéselnyelő található Csökkentett zajszint: a kondenzátor ventilátora 680 rpm (EWAD D-XR) és 705 (EWAD D-XR) ford./perc értéken működik, a kompresszor alatt gumi rezgéselnyelő található, a kompresszor hangszigetelt burkolatban van Dupla hűtőkör fokozatmentes egycsavaros kompresszorral R-134a hűtőközegre kifejlesztett kivitel Széles működési tartomány (akár -18 C környezeti hőmérsékletig) MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak hűtés Magas hatékonyság Normál zajszint EWAD-D-XS Hűtési teljesítmény Névl. kw Hűtés Névl. kw 80,1 88,2 95, Teljesítmény Mód Folyamatos szabályzás Minimális teljesítmény % 13 EER ESEER 3,07 3,41 3,11 3,45 3,15 3,47 3,10 3,69 3,06 3,51 3,08 3,42 3,10 3,41 3,07 3,68 3,09 3,79 3,12 3,82 3,16 3,75 Méretek Egység Mag Szél Mély mm 2355x2234 x x2234x x2234 x x2234x4940 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 11,8 13,1 14,4 15,6 16,7 17,9 19,1 22,4 25,0 27,4 29,7 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Aszimmetrikus egycsavaros kompresszor 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~15-18~48 Hűtőközeg Típus R-134a Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ~/50/400 40

41 EWAD-D-XR Csak hűtés Magas hatékonyság Csökkentett zajszint EWAD-D-XR Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 81,6 88,0 96, Teljesítmény Mód Folyamatos szabályzás Minimális teljesítmény % 13 EER ESEER 2,96 3,47 3,07 3,55 3,06 3,53 3,00 3,66 2,94 3,55 3,06 3,81 3,05 3,64 2,95 3,73 3,01 3,89 3,02 3,91 2,99 3,80 Méretek Egység Mag Szél Mély mm 2355x2234 x x2234x x2234 x x2234x4940 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 11,6 13,0 14,1 15,4 16,4 17,7 18,8 21,7 24,4 26,8 28,6 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Aszimmetrikus egycsavaros kompresszor 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~15-18~48 Hűtőközeg Típus R-134a Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ~/50/400 41

42 EWAD-D-HS Léghűtéses csavarkompresszoros folyadékhűtő MicroTech III EWAD-D- Magas környezeti hőmérsékletű kivitel Normál zajszint: a kondenzátor ventilátora 890 ford./perc értéken működik, a kompresszor alatt gumi rezgéselnyelő található Fokozatmentes egytengelyes csavarkompresszor R-134a hűtőközegre kifejlesztett kivitel Széles működési tartomány (akár -18 C környezeti hőmérsékletig) MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak hűtés Magas környezeti hőmérséklet Normál zajszint EWAD-D-HS Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 77,9 76,0 83,9 92,1 98, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 13 EER 2,49 2,73 2,77 2,75 2,73 2,68 2,75 2,93 2,90 2,93 2,90 2,89 2,95 3,02 ESEER 3,01 3,17 3,21 3,08 3,16 3,13 3,11 3,38 3,47 3,52 3,51 3,54 3,63 Méretek Egység Mag Szél Mély mm 2223x2234x x2234x x2234x x2234x4940 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 9,3 9,9 11,1 12,2 13,1 13,8 14,6 16,0 18,2 19,8 21,4 22,8 24,5 26,1 28,0 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Aszimmetrikus egycsavaros kompresszor 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Ventilátormotor Fordulatszám Hűtés Névl. rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C -18~48 Hűtőközeg Típus R-134a Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ~ ~/50/400 42

43 43

44 EWAD-BZSS/SL Léghűtéses csavarkompresszoros folyadékhűtő inverterrel PCO² EWAD-BZ Minden típus nyomáspróbázott Fokozatmentes inverteres egytengelyes csavarkompresszor Magas szezonális hatékonyság 2 egymástól független hűtőkör DX csőköteges elpárologtató egy irányú hűtőközeg áramlás a nyomásesés minimalizálása érdekében Indításkor a kívánt épület komfortszint gyorsan elérhető Standard elektromos expanziós szelep Részleges és teljes hővisszanyerős változat is választható Teljesítménytényező több mint 0,95 R-134a hűtőközegre kifejlesztett kivitel Alapkivitelben alacsony üzemi hőmérséklet-tartomány -12 C-ig Csak hűtés Standard hatékonyság Normál/alacsony zajszint EWAD-BZSS/SL Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 121,1 137,1 148,4 160,4 169,4 182,7 195 Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 14 EER ESEER 2,71 4,37 2,60 4,40 2,65 4,32 2,63 4,38 2,70 4,37 2,66 4,47 2,63 4,36 Méretek Egység Mag Szél Mély mm 2355x2234x x2234x x2234x6181 Súly (SS) Egység kg Üzemi súly kg Súly (SL) Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 15,7 17,1 18,8 20,2 21,9 23,3 24,6 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény (SS) Hűtés Névl. dba Hangteljesítmény (SL) Hűtés Névl. dba Hangnyomás szint (SS) Hűtés Névl. dba Hangnyomás szint (SL) Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C -12~45 Hűtőközeg Típus R-134a Töltet kg Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,5~ ,3mm 3~/50/400 44

45 EWAD-BZXS/XL/XR Csak hűtés Magas hatékonyság Normál/alacsony/csökkentett zajszint EWAD-BZXS/XL/XR Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 13,5 EER ESEER 2,75 4,55 2,62 4,59 2,69 4,53 2,66 4,60 2,75 4,59 2,71 4,75 2,67 4,58 Méretek Egység Mag Szél Mély mm 2355x2234x x2234x x2234x6181 Súly (XS) Egység kg Üzemi súly kg Súly (XL) Egység kg Üzemi súly kg Súly (XR) Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 15,7 17,1 18,8 20,2 21,9 23,3 24,6 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény (XS) Hűtés Névl. dba Hangteljesítmény (XL) Hűtés Névl. dba Hangteljesítmény (XR) Hűtés Névl. dba Hangnyomás szint (XS) Hűtés Névl. dba Hangnyomás szint (XL) Hűtés Névl. dba Hangnyomás szint (XR) Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C -12~45 Hűtőközeg Típus R-134a Töltet kg Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,5~ ,3mm 3~/50/400 45

46 EWAD-TZ Léghűtéses folyadékhűtő inverteres meghajtású kompresszorral Mindenben a legjobbat, kompromisszumok nélkül! Az új Daikin Inverter Screw folyadékhűtő olyan alkalmazásokhoz nyújt kiváló megoldást ahol az év során a terhelés gyakran változik és a részterhelésen nyújtott hatékonyság elengedhetetlen! Az új folyadékhűtő nagyszerű lehetőséget kínál új és felújítási projektekhez. Egyszerűen telepíthető és rendkívül jól szervizelhető. Energiatakarékosság Az EWAD-TZ ESEER értéke akár 6,0*, ami A. osztályú energiahatékonysági besorolást eredményez, és a piacon egyedülállóként kiváló részleges terheléses hatékonysággal rendelkezik További költségcsökkenést érünk el a hagyományos, inverter nélküli hűtőgéphez képest az energiafogyasztás jelentős csökkenésével, ezáltal kiválóan megfelel felújításokhoz is Komfortszint A tökéletes komfortszintet nyújtó megoldáshoz a rendszer korlátlanul variálható terhelés-szabályozással rendelkezik, előre beállított lépések nélkül A rendkívül pontos kilépő víz hőmérséklet szabályozás optimális komfortszintet biztosít és pénzt takarít meg Gyors megtérülés Miért kötné le a befektetéseit hosszú időre? 1 éves megtérülési idő az átlagos technológiai hűtés alkalmazásokban, az inverter nélküli hagyományos egységekhez képest Kompakt kivitel Az EWAD-TZ kompakt kialakítása azt jelenti, hogy egy inverter nélküli egységnek megfelelő teljesítményt kapunk sokkal jobb hatékonysággal és ugyanakkora helyigénnyel, ami a rendelkezésre álló tér optimálisabb kihasználását biztosítja Kiterjedt tartozék választék Gyors újraindítás árammegszakítás után Inverteres vízszivattyú EC ventilátorok Csendes működés A zajos környezet nagyban befolyásolja komfortszintünket, az EWAD-TZ éppen ezért olyan változó frekvenciájú kompresszort használ, ami a lehető legalacsonyabb zajszinten működik Környezetbarát berendezés Az EWAD-TZ az energia fogyasztásának csökkentésével, a megbízhatóság és teljesítmény biztosításával kis ökológiai lábnyommal rendelkezik * bruttó érték; 5,8 az EN14 511:2011 szabványnak megfelelően 46

47 Új inverteres kompresszor technológia Nyomócsonk VVR szabályozás Inverter Economiser és folyadék befecskendezés Folyadék bemenet (VFD hűtés) Kondenzátorok Alumínium hűtőlemez 99 A kompresszort és invertert a Daikin tervezte 99 Kompresszorba épített inverter 99 Az invertert hűtőközeg hűti 99 VVR = Változó tömegű áramlás az optimális hatékonyság biztosításához 99 Nagyobb nyomócsonk és beszívó oldal a hűtőközeg nyomás csökkenésének elkerüléséhez 99 Új, optimalizált kompresszoros motorok 47 Beszívó csatlakozás

48 EWAD-TZSS Léghűtéses csavarkompresszoros folyadékhűtő inverterrel MicroTech III EWAD-TZ Magas energiahatékonyság teljes és részterhelésen Egy vagy két egymástól független hűtőközeg kör a kiemelkedő megbízhatóságért Fejlett kompresszoros technológia beépített inverterrel és VVR-el A legújabb kompresszor és ventilátor kialakításnak köszönhető alacsony működési zajszint Kompakt kialakítás a kis helyigényért Csak hűtés EWAD-TZSS Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw Teljesítmény szabályzás Mód Minimális teljesítmény % EER ESEER Méretek Egység Mag Szél Mély mm Standard hatékonyság Normál zajszint ,2 72,5 79,1 96, Fokozatmentes 33,3 28,6 33,3 28,6 25,0 22,2 15,4 14,3 16,7 15,4 14,3 13,3 12,5 11,1 2,73 2,83 2,90 2,79 2,74 2,85 2,83 2,80 2,82 2,72 2,73 2,66 4,48 4,61 4,67 4,64 4,67 4,65 4,61 4,73 4,81 4,82 4,75 4,79 4,75 4,71 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 8,1 9,8 11,0 12,8 15,1 17,4 17,5 19,7 22,1 23,9 25,6 28,2 30,6 34,0 Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Inverteres meghajtású egycsavaros kompresszor 1 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Hűtés Névl. l/s Ventilátormotor Fordulatszám Hűtés Névl. rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C Hűtőközeg Típus R-134a Töltet kg Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V 2270x1224 x x1224x x1224x x2258 x x2258 x x2258x x2258x x2258 x ~15-18~ ,9mm 114,3mm 139,7mm 168,3mm 3~/50/400 48

49 EWAD-TZSR Csak hűtés EWAD-TZSR Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw Teljesítmény szabályzás Mód Minimális teljesítmény % EER ESEER Méretek Egység Mag Szél Mély mm Standard hatékonyság Csökkentett zajszint ,2 72,5 79,1 96, Fokozatmentes 33,3 28,6 33,3 28,6 25,0 22,2 15,4 14,3 16,7 15,4 14,3 13,3 12,5 11,1 2,73 2,83 2,90 2,79 2,74 2,85 2,83 2,80 2,82 2,72 2,73 2,66 4,48 4,61 4,67 4,64 4,67 4,65 4,61 4,73 4,81 4,82 4,75 4,79 4,75 4, x x1224x x1224x x x x2258x x2258x x2258 x3461 x3218 x3218 x5917 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 8,1 9,8 11,0 12,8 15,1 17,4 17,5 19,7 22,1 23,9 25,6 28,2 30,6 34,0 Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Inverteres meghajtású egycsavaros kompresszor 1 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Hűtés Névl. l/s Ventilátormotor Fordulatszám Hűtés Névl. rpm 700 Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C -8~15 tartomány Légoldal Hűtés Min.~Max. C -18~47 Hűtőközeg Típus R-134a Töltet kg Körök 1 2 Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) 88,9mm 114,3mm 139,7mm 168,3mm Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 49

50 EWAD-TZXS Léghűtéses csavarkompresszoros folyadékhűtő inverterrel MicroTech III EWAD-TZ Magas energiahatékonyság teljes és részterhelésen Egy vagy két egymástól független hűtőközeg kör a kiemelkedő megbízhatóságért Fejlett kompresszoros technológia beépített inverterrel és VVR-el A legújabb kompresszor és ventilátor kialakításnak köszönhető alacsony működési zajszint Kompakt kialakítás a kis helyigényért Csak hűtés EWAD-TZXS Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw Teljesítmény szabályzás Mód Minimális teljesítmény % EER ESEER Méretek Egység Mag Szél Mély mm Magas hatékonyság Normál zajszint ,1 68,4 84,6 89, Fokozatmentes 33,3 28,6 30,8 28,6 25,0 23,5 16,7 15,4 14,3 16,7 15,4 14,3 13,3 12,5 3,20 3,16 3,14 3,21 3,14 3,18 3,16 3,17 3,15 3,17 3,12 3,16 5,02 5,09 5,10 5,16 5,23 5,02 5,10 5,05 5,02 5,18 5,15 5, x1224 x x1224x x2258 x x2258x x2258x x2258x5917 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 8,6 10,4 12,7 13,8 15,9 17,2 17,5 19,5 21,1 23,5 25,7 27,6 30,1 32,7 Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Inverteres meghajtású egycsavaros kompresszor 1 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Ventilátormotor Fordulatszám Hűtés Névl. rpm 700 Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C -8~15 tartomány Légoldal Hűtés Min.~Max. C -18~49 Hűtőközeg Típus R-134a Töltet kg Körök 1 2 Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) 88,9mm 139,7mm 168,3mm Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/ x2258 x

51 EWAD-TZXR Csak hűtés EWAD-TZXR Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw Teljesítmény szabályzás Mód Minimális teljesítmény % EER ESEER Méretek Egység Mag Szél Mély mm Magas hatékonyság Csökkentett zajszint ,1 68,4 84,6 89, Fokozatmentes 33,3 28,6 30,8 28,6 25,0 23,5 16,7 15,4 14,3 16,7 15,4 14,3 13,3 12,5 3,20 3,16 3,14 3,21 3,14 3,18 3,16 3,17 3,15 3,17 3,12 3,16 5,02 5,09 5,10 5,16 5,23 5,02 5,10 5,05 5,02 5,18 5,15 5, x1224 x x1224x x2258 x x2258x x2258x x2258x5917 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 8,6 10,4 12,7 13,8 15,9 17,2 17,5 19,5 21,1 23,5 25,7 27,6 30,1 32,7 Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Inverteres meghajtású egycsavaros kompresszor 1 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Ventilátormotor Fordulatszám Hűtés Névl. rpm 700 Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C -8~15 tartomány Légoldal Hűtés Min.~Max. C -18~49 Hűtőközeg Típus R-134a Töltet kg Körök 1 2 Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) 88,9mm 139,7mm 168,3mm Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/ x2258 x

52 EWAD-TZPS Léghűtéses csavarkompresszoros folyadékhűtő inverterrel MicroTech III EWAD-TZ Magas energiahatékonyság teljes és részterhelésen Egy vagy két egymástól független hűtőközeg kör a kiemelkedő megbízhatóságért Fejlett kompresszoros technológia beépített inverterrel és VVR-el A legújabb kompresszor és ventilátor kialakításnak köszönhető alacsony működési zajszint Kompakt kialakítás a kis helyigényért Csak hűtés Prémium hatékonyság Normál zajszint EWAD-TZPS Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 52,7 64,9 69,2 77,4 85,1 94, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 33,3 28,6 33,3 30,8 28,6 26,7 18,2 16,7 15,4 14,3 16,7 15,4 14,3 13,3 EER ESEER Méretek Egység Mag Szél Mély mm Súly Egység kg Üzemi súly kg 3,52 3,41 3,57 3,50 3,45 3,35 3,34 3,36 3,38 3,39 3,38 3,30 3,28 3,20 5,50 5,45 5,73 5,66 5,65 5,62 5,46 5,47 5,59 5,61 5,67 5,62 5, x2258x x2258x x2258x x2258x x2258x Elpárologtató Típus Lemezes hőcserélő Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 8,9 10,6 11,8 13,0 14,0 15,1 16,2 17,7 20,0 21,6 23,7 26,5 28,7 30,6 Névl. víznyomásesés Hűtés Összesen kpa Levegő hőcserélő Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Inverteres meghajtású egycsavaros kompresszor 1 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Hűtés Névl. l/s Ventilátormotor Fordulatszám Hűtés Névl. rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba C -8~15 Működési Víz oldal Hűtés Min.~Max. tartomány Légoldal Hűtés Min.~Max. C -18~51 Hűtőközeg Típus R-134a Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,9mm 139,7mm 168,3mm 3~/50/400 52

53 EWAD-TZPR Léghűtéses inverteres csavarkompresszoros folyadékhűtő Csak hűtés Prémium hatékonyság Csökkentett zajszint EWAD-TZPR Hűtési teljesítmény Névl. kw Felvett teljesítmény Hűtés Névl. kw 52,7 64,9 69,2 77,4 85,1 94, Teljesítményvezérlés Mód Fokozatmentes Minimális teljesítmény % 33,3 28,6 33,3 30,8 28,6 26,7 18,2 16,7 15,4 14,3 16,7 15,4 14,3 13,3 EER 3,52 3,41 3,57 3,50 3,45 3,35 3,34 3,36 3,38 3,39 3,38 3,30 3,28 3,20 ESEER 5,50 5,45 5,73 5,66 5,65 5,62 5,46 5,47 5,59 5,61 5,67 5,62 5,53 Méretek Egység Mag Szél Mély mm 2222x2258x x2258x x2258x x2258x x2258x6817 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 8,9 10,6 11,8 13,0 14,0 15,1 16,2 17,7 20,0 21,6 23,7 26,5 28,7 30,6 Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Inverteres meghajtású egycsavaros kompresszor 1 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Hűtés Névl. l/s Ventilátormotor Fordulatszám Hűtés Névl. rpm 600 Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C -8~15 tartomány Légoldal Hűtés Min.~Max. C -18~51 Hűtőközeg Típus R-134a Körök 1 2 Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) 88,9mm 139,7mm 168,3mm Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 53

54 EWAD-C-SS/SL Léghűtéses csavarkompresszoros folyadékhűtő MicroTech III EWAD-C- Fokozatmentes egytengelyes csavarkompresszor Széles működési tartomány (akár -18 C-tól 52 C környezeti hőmérsékletig) Minden típus nyomáspróbázott R-134a hűtőközegre kifejlesztett kivitel 2-3 egymástól független hűtőkör Alapkivitelben elektronikus expanziós szelep DX csőköteges elpárologtató egy irányú hűtőközeg áramlás a nyomásesés minimalizálása érdekében Részleges és teljes hővisszanyerős változat is választható MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak hűtés Standard hatékonyság Normál/alacsony zajszint EWAD-C-SS/SL Hűtési teljesítmény Névl. kw C C C H C C C C C C Felvett teljesítmény Hűtés Névl. kw Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 13 7 EER 2,89 2,80 2,74 2,82 2,71 2,77 2,81 2,95 2,75 2,72 2,69 2,72 2,66 ESEER 3,79 3,69 3,72 3,65 3,60 3,69 3,63 3,88 3,86 3,72 3,68 3,58 3,67 3,68 3,64 Méretek Egység Mag Szél Mély mm 2540x2285x x2285 x x2285 x x2285x x2285 x x2285x x2285x Súly (SS) Egység kg Üzemi súly kg Súly (SL) Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 30,9 35,5 39,7 43,5 46,1 50,8 55,0 62,9 67,6 73,4 77,4 81,8 86,0 89,5 91,7 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Aszimmetrikus egycsavaros kompresszor 2 3 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény (SS) Hűtés Névl. dba Hangteljesítmény (SL) Hűtés Névl. dba Hangnyomás szint (SS) Hűtés Névl. dba Hangnyomás szint (SL) Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~15-18~52 Hűtőközeg Típus R-134a Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,3mm 219,1mm 273mm 3~/50/400 54

55 EWAD-C-SR Csak hűtés Standard hatékonyság Csökkentett zajszint EWAD-C-SR Hűtési teljesítmény Névl. kw C C C H C C C C C C C Felvett teljesítmény Hűtés Névl. kw Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 13 7 EER 2,74 2,59 2,48 2,61 2,46 2,55 2,63 2,74 2,63 2,61 2,52 2,54 2,47 2,42 2,48 2,40 ESEER 3,91 3,78 3,81 3,79 3,76 3,74 3,92 3,81 3,76 3,70 3,71 3,64 3,68 3,70 3,64 Méretek Egység Mag Szél Mély mm 2540x2285x x x2285 x7085 x x2285x x2285x x2285x x2285x Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 29,5 34,1 37,6 41,8 44,0 48,7 53,1 60,6 63,0 65,2 70,2 74,2 77,4 81,8 85, Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Aszimmetrikus egycsavaros kompresszor 2 3 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~15-18~52 Hűtőközeg Típus R-134a Körök Hűtőközeg Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,3mm 219,1mm 273mm 3~/50/400 55

56 EWAD-C-XS/XL Léghűtéses csavarkompresszoros folyadékhűtő MicroTech III EWAD-C- Fokozatmentes egytengelyes csavarkompresszor Széles működési tartomány (akár -18 C-tól 52 C környezeti hőmérsékletig) Minden típus nyomáspróbázott R-134a hűtőközegre kifejlesztett kivitel 2-3 egymástól független hűtőkör Alapkivitelben elektronikus expanziós szelep DX csőköteges elpárologtató egy irányú hűtőközeg áramlás a nyomásesés minimalizálása érdekében Részleges és teljes hővisszanyerős változat is választható MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak hűtés Magas hatékonyság Normál/alacsony zajszint EWAD-C-XS/XL Hűtési teljesítmény Névl. kw C C C C H H C C C C C C C Teljesítmény-felvétel Hűtés Névl. kw Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 13 7 EER 3,17 3,22 3,14 3,20 3,12 3,25 3,15 3,23 3,13 3,14 3,12 3,10 3,09 3,06 3,01 2,96 ESEER 3,77 3,91 3,81 3,91 3,83 3,98 3,86 4,05 4,04 4,05 3,97 3,94 3,92 3,90 3,98 3,89 3,86 Méretek Egység Mag Szél Mély mm 2540x2285 x x2285x x2285x x2285x x x x2285 x x x x2285x Súly (XS) Egység kg Üzemi súly kg Súly (XL) Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 36,1 39,6 42,4 47,8 51,2 57,1 61,1 64,4 67,5 72,8 76,1 80,4 84,4 88,6 90,7 93,2 95,8 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Aszimmetrikus egycsavaros kompresszor 2 3 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény (XS) Hűtés Névl. dba Hangteljesítmény (XL) Hűtés Névl. dba Hangnyomás szint (XS) Hűtés Névl. dba Hangnyomás szint (XL) Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ~15-18~52 Hűtőközeg Típus R-134a Körök Hűtőkör Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,3mm 219,1mm 273mm 3~/50/400 56

57 EWAD-C-XR Csak hűtés EWAD-C-XR Hűtési teljesítmény Névl. kw Teljesítmény-felvétel Hűtés Névl. kw Teljesítmény szabályzás Mód Minimális teljesítmény % EER ESEER Méretek Egység Mag Szél Mély mm Magas hatékonyság Csökkentett zajszint C10 C11 C12 C13 H14 H15 C16 C17 C18 C19 C20 C21 C Fokozatmentes ,07 3,15 3,03 3,10 2,98 3,16 3,04 3,09 2,95 2,93 2,98 2,99 2,94 2,86 2,80 4,00 4,14 4,01 4,12 4,01 4,21 4,07 4,10 4,12 4,06 3,99 4,00 3,97 4,05 3,96 3,93 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 35,1 38,7 41,3 46,5 49,7 55,7 59,5 62,1 65,2 70,0 74,0 78,2 82,2 86,5 88,5 90,7 93,1 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Aszimmetrikus egycsavaros kompresszor 2 3 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C 2540x2285 x x2285 x x2285 x x2285 x ~52 Hűtőközeg Típus R-134a Körök Hűtőkör Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V 2540x2285 x x2285 x x2285 x x2285 x ~ ,3mm 219,1mm 273mm 3~/50/400 57

58 EWAD-C-PS/PL Léghűtéses csavarkompresszoros folyadékhűtő MicroTech III EWAD-CZ Kiváló hatásfok részterhelésen is Fokozatmentes egytengelyes csavarkompresszor Széles működési tartomány (akár -18 C-tól 52 C környezeti hőmérsékletig) Minden típus nyomáspróbázott R-134a hűtőközegre kifejlesztett kivitel 2 egymástól független hűtőkör Alapkivitelben elektronikus expanziós szelep DX csőköteges elpárologtató egy irányú hűtőközeg áramlás a nyomásesés minimalizálása érdekében Részleges és teljes hővisszanyerős változat is választható MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak hűtés Prémium hatékonyság Normál/alacsony zajszint EWAD-C-PS/PL Hűtési teljesítmény Névl. kw C C C C C C Teljesítmény-felvétel Hűtés Névl. kw Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 13 EER ESEER 3,57 4,22 3,51 4,24 3,52 4,28 3,49 4,29 3,44 4,14 3,46 4,22 3,44 4,08 3,40 4,07 3,37 4,02 Méretek Egység Mag Szél Mély mm 2540x2285x x2285x x2285x x2285x Súly (PS) Egység kg Üzemi súly kg Súly (PL) Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 39,2 42,5 46,5 51,2 55,2 61,0 66,3 70,3 74,5 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Aszimmetrikus egycsavaros kompresszor 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm 900 Hangteljesítmény (PS) Hűtés Névl. dba Hangteljesítmény (PL) Hűtés Névl. dba Hangnyomás szint (PS) Hűtés Névl. dba Hangnyomás szint (PL) Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C -8~15 tartomány Légoldal Hűtés Min.~Max. C -18~52 Hűtőközeg Típus R-134a Töltet kg Körök 2 Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) 219,1mm 273mm Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 58

59 EWAD-C-PR Csak hűtés Prémium hatékonyság Csökkentett zajszint EWAD-C-PR C10 C11 C13 C14 C15 C16 Hűtési teljesítmény Névl. kw Teljesítmény-felvétel Hűtés Névl. kw Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 13 EER 3,63 3,51 3,47 3,46 3,36 3,38 3,36 3,32 3,26 ESEER 4,39 4,33 4,40 4,35 4,24 4,30 4,26 4,21 4,14 Méretek Egység Mag Szél Mély mm 2540x2285x x2285x x2285x x2285x Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 38,6 41,7 45,6 50,2 54,0 59,7 64,8 68,7 72,6 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Aszimmetrikus egycsavaros kompresszor 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm 700 Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C -8~15 tartomány Légoldal Hűtés Min.~Max. C -18~52 Hűtőközeg Típus R-134a Körök 2 Hűtőkör Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) 219,1mm 273mm Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 59

60 EWAD-CZXS/XL Léghűtéses csavarkompresszoros folyadékhűtő inverterrel MicroTech III EWAD-CZ Magas hatékonyság, kategóriájában piacvezető ESEER értékkel Fokozatmentes inverteres egytengelyes csavarkompresszor Nagy hatékonyságú ventilátorok szabadalmaztatott lemezprofillal a csendes működéshez Opciók bő választéka (hővisszanyerési opció elérhető) Széles működési hőmérséklet tartomány Alacsony indítási áramerősség R-134a hűtőközegre kifejlesztett kivitel MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak hűtés EWAD-CZXS/XL Hűtési teljesítmény Névl. kw Teljesítmény-felvétel Hűtés Névl. kw Teljesítmény szabályzás Mód Minimális teljesítmény % EER ESEER Méretek Egység Mag Szél Mély mm Magas hatékonyság Normál/alacsony zajszint C10 C11 C12 C13 C14 C15 C16 C17 C Fokozatmentes ,68 3,07 2,90 3,01 2,87 3,05 2,92 2,93 2,86 2,85 2,90 4,64 4,72 4,89 4,88 4,91 4,70 4,51 4,73 4,83 4,73 4,72 4,57 Súly (XS) Egység kg Üzemi súly kg Súly (XL) Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 32,0 35,2 39,7 43,0 49,5 52,3 59,0 62,4 69,2 73,7 77,4 81,5 86,0 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Aszimmetrikus egycsavaros kompresszor 2 3 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Ventilátormotor Fordulatszám Hűtés Névl. rpm Hangteljesítmény (XS) Hűtés Névl. dba Hangteljesítmény (XL) Hűtés Névl. dba Hangnyomás szint (XS) Hűtés Névl. dba Hangnyomás szint (XL) Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C -18~50 Hűtőközeg Típus R-134a Körök Hűtőkör Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V 2540x2285 x x2285 x x2285 x x2285 x x2285 x x2285 x x2285 x x2285 x ~ ,3mm 219,1mm 273mm 3~/50/400 60

61 EWAD-CZXR Csak hűtés EWAD-CZXR Hűtési teljesítmény Névl. kw Teljesítmény-felvétel Hűtés Névl. kw Teljesítmény szabályzás Mód Minimális teljesítmény % EER ESEER Méretek Egység Mag Szél Mély mm Magas hatékonyság Csökkentett zajszint C10 C11 C12 C13 C14 C15 C16 C Fokozatmentes ,40 2,83 2,86 2,67 2,77 2,61 2,83 2,68 2,69 2,75 2,63 2,67 5,04 5,23 5,39 5,36 5,41 5,11 5,15 4,80 5,12 5,22 5,18 4,98 4,88 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 30,3 33,4 37,6 40,7 46,6 49,2 55,8 58,9 63,6 68,8 73,7 77,8 81,7 Névl. víznyomásesés Hűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Aszimmetrikus egycsavaros kompresszor 2 3 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Ventilátormotor Fordulatszám Hűtés Névl. rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C -18~50 Hűtőközeg Típus R-134a Körök Hűtőkör Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V 2540x2285 x x2285 x x2285 x x2285 x x2285 x x2285 x x2285 x x2285 x ~ ,3mm 219,1mm 273mm 3~/50/400 61

62 EWAD-CFXS/XL Léghűtéses, csavarkompresszoros hűtőegység ingyenes hűtéssel MicroTech III EWAD-CF Szabadhűtés komfort hűtéshez és ipari folyamatokhoz Alacsonyabb energiafogyasztás és CO 2 kibocsátás a hideg évszakokban Széles működési hőmérséklet tartomány MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak hűtés Magas hatékonyság Normál/alacsony zajszint EWAD-CFXS/XL C10 C11 C12 C13 C14 C15 C16 Hűtési teljesítmény Névl. kw 640 (1) / 295 (2) 772 (1) / 365 (2) 852 (1) / 413 (2) 902 (1) / 434 (2) 1027 (1) / 502 (2) 1089 (1) / 524 (2) 1269 (1) / 594 (2) 1349 (1) / 652 (2) 1435 (1) / 663 (2) 1493 (1) / 659 (2) 1555 (1) / 722 (2) Kiegészítő kompresszoros teljesítmény kw 345 (2) 407 (2) 439 (2) 468 (2) 524 (2) 565 (2) 675 (2) 697 (2) 772 (2) 834 (2) Teljesítmény-felvétel Hűtés Névl. kw 257 (1) / 74,3 (2) 272 (1) / 87,9 (2) 293 (1) / 90,7 (2) 324 (1) / 99,8 (2) 360 (1) / 109 (2) 399 (1) / 118 (2) 397 (1) / 131 (2) 439 (1) / 143 (2) 454 (1) / 152 (2) 492 (1) / 160 (2) 530 (1) / 170 (2) Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 12,5 EER 2,49 (1) / 8,62 (2) 2,84 (1) / 8,78 (2) 2,90 (1) / 9,4 (2) 2,78 (1) / 9,04 (2) 2,85 (1) / 9,43 (2) 2,73 (1) / 9,19 (2) 3,19 (1) / 9,67 (2) 3,08 (1) / 9,45 (2) 3,16 (1) / 9,42 (2) 3,04 (1) / 9,33 (2) 2,93 (1) / 9,16 (2) ESEER 3,44 3,52 3,78 3,50 3,74 3,54 3,88 3,78 4,01 3,95 3,85 Méretek Egység Mag Szél Mély mm 2565x2480 x x2480 x x2480x x2480x x2480x Súly (XS) Egység kg Üzemi súly kg Súly (XL) Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 27,8 33,5 37,0 39,2 44,6 47,3 55,1 58,6 62,4 64,9 67,6 Névl. víznyomásesés Hűtés Hőcserélő kpa 85 / 128 (2) 105 / 172 (2) 90 / 178 (2) 101 / 198 (2) 111 / 245 (2) 124 / 272 (2) 98 / 232 (2) 110 / 259 (2) 139 / 305 (2) 150 / 328 (2) 162 / 354 (2) Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Aszimetrikus egytengelyes csavar 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény (XS) Hűtés Névl. dba Hangteljesítmény (XL) Hűtés Névl. dba Hangnyomás szint (XS) Hűtés Névl. dba Hangnyomás szint (XL) Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ,5 100,2 100,5 101,4 101,9 102,4 102,5 96,0 96,8 97,4 98,0 98,2 98,8 98,9 79,0 (1) 79,7 (1) 80,2 (1) 80,7 (1) 80,3 (1) 80,4 (1) 75,5 (1) 76,3 (1) 76,5 (1) 76,9 (1) 77,1 (1) 76,7 (1) 76,8 (1) -8~15-20~45 Hűtőközeg Típus R-134a Töltet kg Körök 2 Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) DN150PN16 (168,3mm) DN200PN16 (219,1mm) DN250PN16 (273mm) Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 Külső hőmérséklet 100% szabad hűtéshez C -0,8-0,1 1,2 0,4 0,9 0,1 2,9 2,1 1,3 0,7 0,1 (1) Párologtató: 16/10 C, környezeti 35 C, működés teljes terhelésen; standard: ISO3744 (2) Az adatokat 5 C környezeti hőmérsékleten, 16 C bemeneti vízhőmérséklettel számoltuk ki. 62

63 EWAD-CFXR Csak hűtés Magas hatékonyság Csökkentett zajszint EWAD-CFXR C10 C11 C12 C13 C14 C15 Hűtési teljesítmény Névl. kw 602 (1) / 270 (2) 739 (1) / 334 (2) 821 (1) / 379 (2) 866 (1) / 409 (2) 981 (1) / 459 (2) 1034 (1) / 492 (2) 1229 (1) / 562 (2) 1302 (1) / 598 (2) 1374 (1) / 619 (2) 1424 (1) / 640 (2) 1476 (1) / 668 (2) Kiegészítő kompresszoros teljesítmény kw 332 (2) 405 (2) 442 (2) 457 (2) 523 (2) 542 (2) 667 (2) 704 (2) 756 (2) 784 (2) 809 (2) Teljesítmény-felvétel Hűtés Névl. kw 263 (1) / 70,3 (2) 278 (1) / 84,3 (2) 299 (1) / 88,4 (2) 334 (1) / 95,9 (2) 368 (1) / 106 (2) 412 (1) / 112 (2) 403 (1) / 127 (2) 450 (1) / 141 (2) 466 (1) / 146 (2) 511 (1) / 154 (2) 556 (1) / 161 (2) Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 12,5 EER 2,29 (1) / 8,56 (2) 2,66 (1) / 8,77(2) 2,75 (1) / 9,29 (2) 2,59 (1) / 9,03 (2) 2,67 (1) / 9,27 (2) 2,51 (1) / 9,21 (2) 3,05 (1) / 9,67 (2) 2,90 (1) / 9,22 (2) 2,95 (1) / 9,4 (2) 2,79 (1) / 9,26 (2) 2,66 (1) / 9,15 (2) ESEER 3,59 3,66 3,89 3,62 3,83 3,63 4,13 3,89 4,09 4,02 3,92 Méretek Egység Mag Szél Mély mm 2565x2480 x x2480 x x2480x x2480x x2480x Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 26,2 32,1 35,7 37,6 42,6 44,9 53,4 56,6 59,7 61,9 64,1 Névl. víznyomásesés Hűtés Hőcserélő kpa 76 / 115 (2) 97 / 159 (2) 84 / 167 (2) 93 / 184 (2) 102 / 225 (2) 113 / 248 (2) 92 / 219 (2) 103 / 243 (2) 128 / 282 (2) 137 / 301 (2) 146 / 321 (2) Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Aszimetrikus egytengelyes csavar 2 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Légoldal Hűtés Min.~Max. C ,5 92,0 92,3 93,5 93,7 94,3 94,5 94,6 71,0 (1) 71,5 (1) 72,3 (1) 72,5 (1) 72,2 (1) 72,3 (1) 72,5 (1) -8~15-20~45 Hűtőközeg Típus R-134a Töltet kg Körök 2 Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) DN150PN16 (168,3mm) DN200PN16 (219,1mm) DN250PN16 (273mm) Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 Külső hőmérséklet 100% szabad hűtéshez C -2,3-1,9-0,6-1,5-0,9-1,7 0,7-0,2-1,1-1,6-2,3 (1) Párologtató: 16/10 C, környezeti 35 C, működés teljes terhelésen; standard: ISO3744 (2) Az adatokat 5 C környezeti hőmérsékleten, 16 C bemeneti vízhőmérséklettel számoltuk ki. 63

64 EWYQ-ADVP/ACV3/ACW1 Léghűtéses mini inverteres hőszivattyú Digitális vezérlő EWYQ-ADWP/ACV3/ACW1 Széles működési hőmérséklet tartomány Alacsony üzemi zajszint Egyszerű plug-and-play telepítés Daikin scroll kompresszor Beépített vízoldali szerelvények Háromfázisú betáp, beépített gyári főkapcsoló Fűtés és hűtés 1,60 (1) / 1,97 (2) 1,84 (1) / 2,24 (2) 2,36 (1) / 2,83 (2) 2,43 (1) / 2,99 (2) 2,81 (1) / 3,46 (2) 3,20 (1) / 3,94 (2) 2,69 (1) / 3,31 (2) 3,07 (1) / 3,78 (2) 3,47 (1) / 4,27 (2) Teljesítmény szab. Mód - Inverteres szabályozás EER 2,75 (1) 2,55 (1) 2,41 (1) 4,27 (1) / 3,05 (2) 4,00 (1) / 2,93 (2) 3,79 (1) / 2,85 (2) 4,19 (1) / 2,99 (2) 3,79 (1) / 2,85 (2) 3,08 (1) / 2,57 (2) ESEER - 4,31 4,30 4,33 4,43 4,44 4,36 COP 3,81 (1) / 2,87 (2) 3,70 (1) / 2,83 (2) 3,47 (1) / 2,74 (2) 4,19 (1) / 3,30 (2) 4,17 (1) / 3,29 (2) 4,30 (1) / 3,27 (2) 4,17 (1) / 3,28 (2) 4,31 (1) / 3,27 (2) 4,28 (1) / 3,25 (2) Méretek Egység Mag Szél Mély mm 805x1190x x1418x382 Súly Egység kg Üzemi súly kg Elpárologtató Típus Forrasztott lemezes Víztérfogat l - 1,01 Névl. vízáram Hűtés l/perc 14,9 17,2 20,4 24,7 (2) 27,6 (2) 31,9 (2) 26,1 (2) 31,9 (2) 38,2 (2) Fűtés l/perc 17,5 19,5 23,5 28,3 (2) 32,6 (2) 36,9 (2) 31,2 (2) 35,5 (2) 39,8 (2) Kondenzátor Típus Csöves Hi-XSS (8) Hidraulikus elemek Tágulási tartály Térfogat l 6 10 Kompresszor Típus Hermetikus swing kompresszor Hermetikus scroll kompresszor 1 Ventilátor Típus Propeller ventilátor Légszállítás Hűtés Névl. m³/perc Fűtés Névl. m³/perc Ventilátormotor Fordulatszám Hűtés Névl. rpm Fűtés Névl. rpm Fokozatok EWYQ-ADVP/ACV3/ACW1 Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw Fűtés Névl. kw Hangteljesítményszint Hűtés Névl. dba Fűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Fűtés Névl. dba Éjsz-i csendes Hűtés dba ü.mód Fűtés dba EWYQ005ADVP EWYQ006ADVP EWYQ007ADVP EWYQ009ACV3 EWYQ010ACV3 EWYQ011ACV3 EWYQ009ACW1 EWYQ011ACW1 EWYQ013ACW1 5,2 (1) 6,0 (1) 7,1 (1) 12,2 (1) / 8,6 (2) 13,6 (1) / 9,6 (2) 15,7 (1) / 11,1 (2) 12,9 (1) / 9,1 (2) 15,7 (1) / 11,1 (2) 17,0 (1) / 13,3 (2) 6,1 (1) / 5,65 (2) 6,8 (1) / 6,35 (2) 8,2 (1) / 7,75 (2) 10,2 (1) / 9,9 (2) 11,7 (1) / 11,4 (2) 13,8 (1) / 12,9 (2) 11,2 (1) / 10,9 (2) 13,2 (1) / 12,4 (2) 14,8 (1) / 13,9 (2) 1,89 (1) 2,35 (1) 2,95 (1) 2,85 (1) / 2,83 (2) 3,41 (1) / 3,28 (2) 4,13 (1) / 3,90 (2) 3,08 (1) / 3,05 (2) 4,13 (1) / 3,90 (2) 5,52 (1) / 5,18 (2) Működési Víz oldal Hűtés Min.~Max. C tartomány Fűtés Min.~Max. C Légoldal Hűtés Min.~Max. C Fűtés Min.~Max. C Hűtőközeg Típus R-410A (2) 66 (2) - 64 (2) (2) 52 (2) (2) ~20 5~22 25~50 25~50 10~43 10~46-15~25-15~35 Töltet kg 1,7 2,95 Vezérlés Inverter Elektronikus expanziós szelep Körök 1 Vízkör Csőcsatlakozások átmérője " (col) - G 5/4" (belső menetes) Csővezetékek " (col) - 5/4 Csőcsatlakozások Vizes hőcserélő bemenet/kimenet Vizes hőcserélő leeresztő 1 MBSP 5/16 SAE hollandi anyás - - Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/230 3N~/50/400 (1) Padló program: hűtés Tkörny 35 C - LWE 18 C (Dt: 5 C); Tkörny DB/WB 7 C/6 C - LWC 35 C (Dt: 5 C) (2) Fan coil program: hűtés Tkörny 35 C - LWE 7 C (Dt: 5 C); Tkörny DB/WB 7 C/6 C - LWC 45 C (Dt: 5 C) 64

65 EUWY(N-P-B)-KBZW1 Léghűtéses scroll hőszivattyú µc²se EUWY(N-P-B)-KBZW1 Daikin scroll kompresszor Csökkentett telepítési idő a beépített szivattyúnak és/ vagy a puffertartálynak köszönhetően 200 literes puffertartály külön rendelhető Alacsony üzemi zajszint Egyszerű karbantartás Főkapcsoló Áramláskapcsoló Három különböző kivitelű változat rendelhető: - EUWYN hűtőberendezés integrált hidraulikus modul nélkül; - EUWYP hűtőberendezés integrált hidraulikus modullal (szivattyú, tágulási tartály, hidraulikus alkatrészek); - EUWYB hűtőberendezés integrált hidraulikus modullal (puffertartály, szivattyú, tágulási tartály, hidraulikus alkatrészek) Fűtés és hűtés EUWY-KBZW1 Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw Fűtés Névl. kw Teljesítmény-fokozatok % EER COP Méretek Egység Mag Szél Mély mm Súly Egység kg Üzemi súly kg N5 P5 B5 N8 P8 B8 N10 P10 B10 N12 P12 B12 N16 P16 B16 N20 P20 B20 N24 P24 B24 9,05 9,42 17,0 17,5 20,8 21,5 24,8 25,4 34,1 35,0 39,8 40,9 49,8 50,9 12,0 11,4 18,6 17,9 24,2 23,3 27,2 26,0 37,1 35,7 46,2 44,5 54,2 52,5 3,82 3,91 7,51 7,47 8,65 8,69 11,5 14,9 15,2 16,4 16,6 22,8 22,9 4,62 4,52 7,14 6,88 9,14 8,98 10,9 10,4 14,2 14,0 17,5 17,1 21,6 21, ,37 2,41 2,26 2,34 2,40 2,47 2,16 2,21 2,29 2,30 2,43 2,46 2,18 2,22 2,60 2,52 2,61 2,60 2,65 2,59 2,50 2,61 2,55 2,64 2,60 2,51 2, x1290x x1290x x2580x x.580x Elpárologtató Típus Forrasztott lemezes (hőcserélő) Víztérfogat l 1,14 1,615 1,9 2,375 2,964 3,9 4,524 Névl. vízáram Hűtés l/perc Fűtés l/perc Névl. Hűtés Hőcserélő kpa víznyomásesés Fűtés Hőcserélő kpa Kondenzátor Típus Keresztbordás csőkígyó, Hi-X-csövek PE bevonatú bordákkal Szivattyú Névleges ESP Hűtés kpa Hidraulikus elemek Tágulási tartály Térfogat l Kompresszor Típus Hermetikus scroll kompresszor 1 2 Ventilátor Típus Axiális 2 4 Ventilátor csoport Légszállítás Hűtés Névl. m³/perc 160 (2 ventilátorral) 170 (2 ventilátorral) Hangteljesítmény-szint Hűtés Névl. dba Működési tartomány ~25 35~50-15~43 Víz oldal Hűtés Min.~Max. C Fűtés Min.~Max. C Légoldal Hűtés Min.~Max. C Fűtés Min.~Max. C -10~21 Hűtőközeg Típus R-407C Vezérlés Termosztatikus expanziós szelep Körök 1 2 Hűtőkör Töltet kg 4,6 4,7 5,4 5,1 5,4 5,6 Vízkör Csőcsatlakozások átmérője " (col) G 1"1/4 (külső menetes) 2" külső menetes Csővezetékek " (col) 1-1/4 2 Betáp Fázis / Frekvencia / Feszültség Hz/V 3N~/50/400 65

66 EWYQ-BAWN/BAWP Léghűtéses scroll inverteres hőszivattyú BRC21A52 EWYQ-BAWN/BAWP Magas hatékonyság, kimagasló ESEER értékkel Minimális indítási áramerősség és rövid megtérülési idő A standard alkalmazásokhoz nem szükséges puffertartály Daikin scroll kompresszor Széles üzemi tartomány (külső hőmérséklet akár 43 C-ig) EWYQ-BAWN: alapváltozat EWYQ-BAWP: szivattyús változat Fűtés és hűtés EWYQ-BAWN/BAWP Hűtési teljesítmény Névl. kw ,4 (1) / 16,6 (2) ,7 (1) / 20,7 (2) ,8 (1) / 24,7 (2) ,3 (1) / 30,9 (2) ,4 (1) / 41,5 (2) ,8 (1) / 49,7 (2) ,5 (1) / 62,3 (2) Fűtő teljesítmény Névl. kw 16,2 (1) / 17,0 (2) 20,3 (1) / 21,3 (2) 24,6 (1) / 25,7 (2) 30,7 (1) / 32,1 (2) 40,6 (1) / 42,5 (2) 49,0 (1) / 51,1 (2) 61,5 (1) / 63,7 (2) Teljesítményfelvétel Hűtés Névl. kw 5,60 (1) / 5,80 (2) 7,25 (1) / 7,59 (2) 9,29 (1) / 9,74 (2) 13,0 (1) / 13,5 (2) 14,7 (1) / 15,4 (2) 18,8 (1) / 19,7 (2) 26,4 (1) / 27,4 (2) Fűtés Névl. kw 5,53 (1) / 5,73 (2) 7,10 (1) / 7,44 (2) 8,91 (1) / 9,36 (2) 10,6 (1) / 11,1 (2) 14,0 (1) / 14,7 (2) 17,6 (1) / 18,5 (2) 20,7 (1) / 21,7 (2) Teljesítmény Mód Inverteres szabályozás szabályzás Minimális teljesítmény % 25 EER ESEER 3,11 (1) / 2,86 (2) 4,33 (1) / 4,21 (2) 2,99 (1) / 2,73 (2) 4,08 (1) / 4,18 (2) 2,78 (1) / 2,54 (2) 3,85 (1) / 4,04 (2) 2,48 (1) / 2,29 (2) 3,39 (1) / 3,62 (2) 2,95 (1) / 2,69 (2) 4,19 (1) / 4,24 (2) 2,76 (1) / 2,52 (2) 3,96 (1) / 4,12 (2) 2,44 (1) / 2,27 (2) 3,64 (1) / 3,78 (2) COP 2,93 (1) / 2,97 (2) 2,86 (1) / 2,86 (2) 2,76 (1) / 2,75 (2) 2,90 (1) / 2,89 (2) 2,78 (1) / 2,76 (2) 2,97 (1) / 2,94 (2) Méretek Egység Mag Szél Mély mm 1684x1371x x1684x x2358x x2980x780 Súly Egység kg Üzemi súly kg Elpárologtató Típus Forrasztott lemezes (hőcserélő) Víztérfogat l 1,9 2,9 3,8 5,7 Névl. vízáram Hűtés l/perc Fűtés l/perc Névl. víznyomásesés Hűtés Összesen kpa Kondenzátor Típus Hi-XSS Kompresszor Típus Hermetikus scroll kompresszor Ventilátor Típus Axiális Légszállítás Hűtés Névl. m³/perc Fűtés Névl. m³/perc Hangteljesítmény-szint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Fűtés Min.~Max. C Légoldal Hűtés Min.~Max. C Fűtés Min.~Max. C -15~35 Hűtőközeg Típus R-410A Töltet kg 7,6 9,6 15,2 19,2 Vezérlés Elektronikus expanziós szelep Körök 1 Vízkör Csőcsatlakozások átmérője " (col) 1-1/4 (belső menetes) 2 (belső menetes) Csővezetékek " (col) 1-1/4 1-1/2 Betáp Fázis / Frekvencia / Feszültség Hz/V 3N~/50/400 (1) EWYQ-BAWN: alapváltozat (2) EWYQ-BAWP: szivattyús változat ~20 25~50-15~43 66

67 EWYQ-DAYN Léghűtéses multi-scroll hőszivattyú PCASO EWYQ-DAYN R-410A hűtőközegre kifejlesztett kivitel Megbízható és hatékony scroll kompresszorok magas EER értékekkel Korróziógátlóval kezelt alumínium hőcserélők Alacsony üzemi zajszint Egyszerű plug-and-play telepítés Az egység méretei lehetővé teszik a könnyű szállítást Meghibásodás elleni védelemmel ellátott ventilátorok Biztonsági szelepek minden körben Elektronikus megszakítók Elektronikus expanziós szelep Keményforrasztott kettős lemezes hőcserélő Nézőüveg Minden hidraulikus elem 3 oldalról könnyen hozzáférhető (nincs burkolva) Könnyen hozzáférhető, különálló kapcsolószekrény A kompresszorokat és a kezelőszerveket a berendezés oldalán helyezték el Nem hermetikus szűrő/szárító Daikin PCASO vezérlő felhasználóbarát LCD felülettel Fűtés és hűtés EWYQ-DAYN Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw Fűtés Névl. kw Teljesítmény-fokozatok % EER ESEER COP Méretek Egység Mag Szél Mély mm Súly Egység kg Üzemi súly kg Elpárologtató Típus Forrasztott lemezes (hőcserélő), egységenként egy Névl. vízáram Hűtés l/perc Fűtés l/perc Névl. Hűtés Összesen kpa víznyomásesés Fűtés Összesen kpa Kondenzátor Típus Keresztbordás csőkígyó Hi-Xss-csőből, polietilén bevonatú bordákkal Kompresszor Típus Scroll kompresszor kompresszor Ventilátor Légszállítás Névl. m³/perc Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Működési tartomány -10~25 25~50-15~43 Víz oldal Hűtés Min.~Max. C Fűtés Min.~Max. C Légoldal Hűtés Min.~Max. C Fűtés Min.~Max. C -10~21 Hűtőközeg Típus R-410A Vezérlés Körök Hűtőkör Töltet kg Hűtőkör 2 Töltet kg Csőcsatlakozások Vizes hőcserélő bemenet/kimenet Vizes hőcserélő leeresztő Betáp Fázis / Frekvencia / Feszültség Hz/V (1) -N modellekhez (standard) (2) -P modellekhez (opcionális szivattyúval / + OPSP) és -B modellekhez (opcionális szivattyúval és puffertartállyal / + OPSP + OPBT) ,6 (1) / 78,1 (2) 100 (1) / 101 (2) 135 (1) / 138 (2) 144 (1) / 147 (2) 182 (1) / 185 (2) 210 (1) / 213 (2) 229 (1) / 233 (2) 251 (1) / 254 (2) 88,2 (1) / 86,5 (2) 115 (1) / 113 (2) 150 (1) / 148 (2) 166 (1) / 163 (2) 200 (1) / 197 (2) 227 (1) / 223 (2) 260 (1) / 256 (2) 283 (1) / 279 (2) 26,8 (1) / 27,5 (2) 36,7 (1) / 37,1 (2) 48,4 (1) / 49,0 (2) 56,5 (1) / 57,1 (2) 64,8 (1) / 65,7 (2) 76,5 (1) / 77,2 (2) 83,6 (1) / 83,8 (2) 95,1 (1) / 95,1 (2) 30,5 (1) / 31,0 (2) 38,7 (1) / 39,1 (2) 50,5 (1) / 51,1 (2) 59,8 (1) / 60,2 (2) 69,2 (1) / 69,9 (2) 78,5 (1) / 79,1 (2) 85,9 (1) / 86,0 (2) 98,6 (1) / 98,5 (2) 21/29-43/50/57-71/ 22/28-44/50/56-72/ ,86 (1) / 2,84 (2) 2,72 (1) / 2,72 (2) 2,79 (1) / 2,82 (2) 2,55 (1) / 2,57 (2) 2,81 (1) / 2,82 (2) 2,75 (1) / 2,76 (2) 2,74 (1) / 2,78 (2) 2,64 (1) / 2,67 (2) 3,84 (1) / 3,76 (2) 3,68 (1) / 3,68 (2) 4,03 (1) / 3,99 (2) 3,84 (1) / 3,84 (2) 4,06 (1) / 4,02 (2) 3,94 (1) / 3,96 (2) 3,93 (1) / 4,04 (2) 3,76 (1) / 3,87 (2) 2,89 (1) / 2,79 (2) 2,97 (1) / 2,89 (2) 2,97 (1) / 2,90 (2) 2,78 (1) / 2,71 (2) 2,89 (1) / 2,82 (2) 3,03 (1) / 2,98 (2) 2,87 (1) / 2,83 (2) 2311x2000x x2002x x2000x x2000x Elektronikus expanziós szelep külső átm. 3 1/2"G 3~/50/400 67

68 EWYQ-F-XS/XL Léghűtéses multi-scroll hőszivattyú V-alakú W-alakú EWYQ-F-XS/XL A. osztályú hatékonyság fűtési módban Kiterjesztett üzemi hőmérséklet tartomány: -10 C egészen +46 C környezeti hőmérséklet hűtési módban és akár -17 C fűtési módban 2 egymástól független hűtőkör A V-alakú kondenzátor elrendezésnek köszönhetően kisebb helyet foglal Megbízható és hatékony scroll kompresszorok magas EER értékekkel Teljes mértékben az új Európai direktívákra (EN14 511, EN14 825) alapozott folyadékhűtő sorozat Kiváló szervizelhetőség a kisebb tömegnek, kis helyigénynek és optimalizált alkatrész hozzáférhetőségének köszönhetően Az egység hidraulikus modullal is felszerelhető, csökkentve a beszerelési időt, helyet és költségeket Az elérhető opciók és kiegészítők széles választéka Inverteres ventilátor vezérlés a még magasabb részterhelés melletti hatékonyság eléréséért MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Északi opció készlet, amellyel javíthatók a folyadékhűtő működési körülményei fűtési módban Fűtés és hűtés Magas hatékonyság Normál/alacsony zajszint EWYQ-F-XS/XL Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw 57,6 63,3 70,3 79, Fűtés Névl. kw 54,0 61,6 70,5 79, Teljesítmény szab. Mód Fokozatos EER 2,84 2,91 2,92 2,99 2,93 2,91 2,90 2,94 2,91 2,90 2,91 ESEER 3,73 3,89 3,81 3,71 4,07 4,19 3,99 3,96 4,14 4,20 3,98 4,06 COP 3,20 3,22 3,21 3,24 3,21 3,23 3,30 3,21 3,20 3,21 Méretek Egység Mag Szél Mély mm 2270x1200x x1200x x2258x x2258x x2258x x2258 x6825 Súly (XS) Egység kg Üzemi súly kg Súly (XL) Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 7,8 8,8 9,8 11,1 14,6 16,0 18,0 19,2 20,4 24,0 27,1 29,9 Fűtés l/s 8,3 9,5 10,9 12,2 15,9 17,5 19,5 20,7 22,3 25,8 29,3 32,5 Névl. Hűtés Hőcserélő kpa víznyomásesés Fűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Scroll kompresszor 4 6 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm 900 Hangteljesítmény (XS) Hűtés Névl. dba Hangteljesítmény (XL) Hűtés Névl. dba Hangnyomás szint (XS) Hűtés Névl. dba Hangnyomás szint (XL) Hűtés Névl. dba Működési tartomány Víz oldal Hűtés Min.~Max. C Fűtés Min.~Max. C Légoldal Hűtés Min.~Max. C Fűtés Min.~Max. C -17~20 Hűtőközeg Típus R-410A Töltet kg Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V EWYQ-F-XS/XL 75-15~15 25~50-10~46 MicroTech III ,5 3 3~/50/400 68

69 EWYQ-F-XR Fűtés és hűtés EWYQ-F-XR Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw Fűtés Névl. kw Magas hatékonyság Csökkentett zajszint 54,0 61,6 70,5 79, Teljesítmény szab. Mód Fokozatos EER ESEER 2,81 4,33 2,86 4,39 2,92 4,38 2,87 4,19 3,04 4,63 2,93 4,68 2,86 4,37 2,90 4,44 2,93 4,60 2,91 4,83 2,85 4,50 2,89 4,62 COP 3,20 3,22 3,21 3,24 3,21 3,23 3,30 3,21 3,20 3,21 Méretek Egység Mag Szél Mély mm 2270x1200x x1200x x2258x x2258x x2258x x2258 x6825 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 7,5 8,5 9,6 10,7 14,2 15,6 17,4 18,6 19,8 23,3 26,1 29,0 Fűtés l/s 8,3 9,5 10,9 12,2 15,9 17,5 19,5 20,7 22,3 25,8 29,3 32,5 Névl. Hűtés Hőcserélő kpa víznyomásesés Fűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Scroll kompresszor 4 6 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fűtés Névl. l/s Fordulatszám rpm Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Fűtés Min.~Max. C Légoldal Hűtés Min.~Max. C Fűtés Min.~Max. C ,2 62,3 68,4 77,9 97, ~15 25~50-10~46-17~20 Hűtőközeg Típus R-410A Körök Hűtőkör Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,5 3 3~/50/400 69

70 EWYQ-GZXS Léghűtéses multi-scroll inverteres hőszivattyú V-alakú W-alakú EWYQ-GZ EWYQ-GZ A Daikin által tervezett DC-inverteres scroll kompresszor a piacon egyedülálló megoldásként a Daikin legújabb technológiai fejlesztéseinek eredménye Beépített redundancia (egészen 12 kompresszorig) Kategóriájában a legmagasabb ESEER érték (akár ESEER=5) Alacsony indítási áramerősség Csendes működés MicroTech III Fűtés és hűtés Magas hatékonyság Normál zajszint EWYQ-GZXS Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw 72,2 93, Fűtés Névl. kw 70,5 93, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 14,4 14,3 14,9 14,3 14,8 EER ESEER COP 2,67 4,74 2,57 2,78 4,77 2,65 2,55 4,86 2,52 2,81 4,71 2,63 2,65 4,69 2,56 Méretek Egység Mag Szél Mély mm 2270x1290x x2234x x2234x4460 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 9,2 12,5 14,8 15,6 18,1 Fűtés l/s 8,8 11,9 14,0 15,2 17,5 Névl. Hűtés Hőcserélő kpa víznyomásesés Fűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus DC Inverter Scroll Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm 920 Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C -8~20 tartomány Fűtés Min.~Max. C 25~50 Légoldal Hűtés Min.~Max. C -18~43 Fűtés Min.~Max. C -10~20 Hűtőközeg Típus R-410A Töltet kg Körök 1 2 Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) 2,5 4,5 Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 70

71 EWYQ-GZXR Fűtés és hűtés Magas hatékonyság Csökkentett zajszint EWYQ-GZXR Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw 73,0 94, Fűtés Névl. kw 70,5 93, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 14,4 14,3 14,9 14,3 14,8 EER 2,58 2,71 2,44 2,75 2,56 ESEER 4,77 4,83 4,99 5,00 4,98 COP 2,57 2,65 2,52 2,63 2,56 Méretek Egység Mag Szél Mély mm 2270x1290x x2234x x2234x x2241x4460 Súly Egység kg Üzemi súly kg Elpárologtató Típus Lemezes Víztérfogat l Névl. vízáram Hűtés l/s 9,0 12,2 14,5 15,3 17,7 Fűtés l/s 8,8 11,9 14,0 15,2 17,5 Névl. Hűtés Hőcserélő kpa víznyomásesés Fűtés Hőcserélő kpa Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus DC Inverter Scroll Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm 715 Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C -8~20 tartomány Fűtés Min.~Max. C 25~50 Légoldal Hűtés Min.~Max. C -18~43 Fűtés Min.~Max. C -10~20 Hűtőközeg Típus R-410A Töltet kg Körök 1 2 Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) 2,5 4,5 Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 71

72 EWYD-BZSS Léghűtéses csavarkompresszoros hőszivattyú inverterrel PCO2 EWYD-BZSS/SL R-134a hűtőközegre kifejlesztett kivitel Kiváló megoldás kereskedelmi épülethűtési és/vagy fűtési alkalmazásra Standard elektromos expanziós szelep DX csőköteges elpárologtató egy irányú hűtőközeg áramlás a nyomásesés minimalizálása érdekében Alacsony indítási áramerősség A kazán egyes esetekben elhagyható Optimalizált leolvasztási ciklusok Optimális ESEER értékek Részleges és teljes hővisszanyerős változat is választható PID mikroprocesszoros vezérlés Teljesítmény-mutató (cos fi) akár 0, egymástól független hűtőkör Üzemi hőmérséklet-tartomány -12 C-ig Fűtés és hűtés Standard hatékonyság Normál zajszint EWYD-BZSS Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw 91, Fűtés Névl. kw 91, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 13 9 EER 2,77 2,70 2,66 2,75 2,69 2,68 2,65 2,68 2,64 2,79 2,80 2,76 2,66 ESEER 3,93 3,92 3,89 3,95 3,89 3,90 3,82 3,91 3,89 4,18 4,01 3,93 COP 2,96 2,97 3,01 2,82 2,77 2,85 2,88 2,84 2,79 2,87 3,01 3,03 2,97 Méretek Egység Mag Szél Mély mm 2335x2254x x2254x x2254x x2254x6583 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 12,12 13,03 13,94 15,46 16,21 17,42 18,25 19,72 20,81 21,83 24,11 24,92 27,87 Fűtés l/s 12,89 14,18 15,49 15,89 16,66 18,11 19,57 21,15 22,14 22,68 25,33 26,65 29,39 Névl. Hűtés Hőcserélő kpa víznyomásesés Fűtés Hőcserélő kpa 42,0 49,0 58,0 55,0 60,0 57,0 65,0 52,0 57,0 66,0 55,0 60,0 71,0 Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor 2 3 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Fordulatszám rpm 920 Hangteljesítményszint Hűtés Névl. dba 100,5 101,2 101,8 103,6 Fűtés Névl. dba 100,5 101,2 101,8 103,6 Hangnyomásszint Hűtés Névl. dba 82,1 82,3 82,5 83,7 Fűtés Névl. dba 82,1 82,3 82,5 83,7 Működési Víz oldal Hűtés Min.~Max. C -8~15 tartomány Fűtés Min.~Max. C 35~55 Légoldal Hűtés Min.~Max. C -12~45 Fűtés Min.~Max. C -12~20 Hűtőközeg Típus R-134a Töltet kg , Körök 2 3 Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) 139,7mm 219,1mm Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 72

73 EWYD-BZSL Fűtés és hűtés Standard hatékonyság Alacsony zajszint EWYD-BZSL Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw 89,5 99, Fűtés Névl. kw 91, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 13 9 EER ESEER COP 2,76 4,05 2,96 2,66 4,04 2,97 2,63 3,99 3,01 2,75 4,16 2,83 2,67 4,05 2,77 2,65 4,04 2,85 2,58 4,01 2,89 2,67 4,06 2,84 2,60 4,02 2,79 2,82 4,18 2,87 2,79 4,16 3,01 2,75 4,10 3,03 2,61 3,98 2,97 Méretek Egység Mag Szél Mély mm 2335x2254x x2254x x2254x x2254x6583 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. vízáram Hűtés l/s 11,83 12,70 13,89 15,12 15,83 16,98 17,77 19,28 20,30 21,39 23,56 24,34 27,11 Fűtés l/s 12,89 14,18 15,49 15,89 16,66 18,11 19,57 21,15 22,14 22,68 25,33 26,65 29,39 Névl. Hűtés Hőcserélő kpa víznyomásesés Fűtés Hőcserélő kpa 42,0 49,0 58,0 55,0 60,0 57,0 65,0 52,0 57,0 66,0 55,0 60,0 71,0 Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor 2 3 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Hűtés Névl. l/s Fűtés Névl. l/s Ventilátormotor Fordulatszám Hűtés Névl. rpm Fűtés Névl. rpm Hangteljesítményszint Hűtés Névl. dba Fűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Fűtés Névl. dba Működési Víz oldal Hűtés Min.~Max. C tartomány Fűtés Min.~Max. C Légoldal Hűtés Min.~Max. C Fűtés Min.~Max. C -12~20 Hűtőközeg Típus R-134a Töltet kg Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,0 94,7 95,3 97,0 94,9 96,1 96,7 98,4 75,6 75,8 76,0 77,2 76,5 77,2 77,4 78,6-8~15 35~55-12~ ,7mm 219,1mm 3~/50/400 73

74 Kondenzátor egység A Daikin kondenzátor egységek légkondicionálási, hűtési és szellőztetési alkalmazások széles skálájához használhatók. Tartalom ERAD-E-SS 76 ERAD-E-SL 77 74

75 Kapcsolási ábra A komfort HŰTÉS-ALKALMAZÁSHOZ FOLYADÉKHŰTŐ Légkezelő egység 1. Kapcsolódoboz 2. Hőmérséklet érzékelő kábelezés 75

76 ERAD-E-SS Léghűtéses csavar kondezátoros egység MicroTech III ERAD170,200E-SS ERAD160,190E-SL Egy hűtőkör egycsavaros kompresszorral Kompakt kivitel Széles működési tartomány (akár -18 C környezeti hőmérsékletig) Opciók széleskörű választéka (hővisszanyerési opció elérhető) Csak hűtés Standard hatékonyság Normál zajszint ERAD-E-SS Hűtési teljesítmény Névl. kw Teljesítmény-felvétel Hűtés Névl. kw 42,1 51,2 57,7 65,6 74,2 77,0 93, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 25,0 EER 2,88 2,82 2,86 2,99 2,95 3,27 3,30 3,02 2,95 3,02 Méretek Egység Mag Szél Mély mm 2273x1292x x1292x x1292x x2236x3070 Súly Egység kg Üzemi súly kg Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Egycsavaros kompresszor 1 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Ventilátormotor Fordulatszám Hűtés Névl. rpm 900 Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Telített beszívási hőm. Min-Max C -9~12 tartomány Kondenzátor Min-Max C -18~48 Hűtőközeg Típus R-134a Töltet kg Körök 1 Csőcsatlakozások Szívó és nyomóoldali csatlakozás gyári adatszolgáltatás alapján gyári adatszolgáltatás alapján Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 76

77 ERAD-E-SL Csak hűtés Standard hatékonyság Alacsony zajszint ERAD-E-SL Hűtési teljesítmény Névl. kw Teljesítmény-felvétel Hűtés Névl. kw 42,4 52,5 57,7 66,3 73,9 78,1 91, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 25,0 EER 2,74 2,61 2,75 2,83 3,11 3,24 2,88 2,73 2,76 Méretek Egység Mag Szél Mély mm 2273x1292x x1292x x1292x x2236x3070 Súly Egység kg Üzemi súly kg Kondenzátor Típus Lamellás hőcserélő beépített utóhűtéssel Kompresszor Típus Egycsavaros kompresszor 1 Ventilátor Típus Közvetlen meghajtású axiál ventilátor Légszállítás Névl. l/s Ventilátormotor Fordulatszám Hűtés Névl. rpm 700 Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési tartomány Telített beszívási hőm. Min-Max C -9~12 Kondenzátor Min-Max C -18~48 Hűtőközeg Típus R-134a Töltet kg Körök 1 Csőcsatlakozások Szívó és nyomóoldali csatlakozás gyári adatszolgáltatás alapján gyári adatszolgáltatás alapján Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 77

78 Vízhűtéses folyadékhűtők A Daikin olyan kompakt vízhűtéses folyadékhűtőket kínál, amelyek csak kis helyet igényelnek a gépházban. Kereskedelmi vagy ipari alkalmazások esetében ezek a hűtőberendezések hideg és meleg vizet állítanak elő, ami hűtésre vagy fűtésre, vagy egyszerre mindkettőre használható. Tartalom EWWP-KBW1N 80 EWWD-J-SS 82 EWWD-G-SS 84 EWWD-G-XS 85 EWWD-I-SS 86 EWWD-I-XS 87 EWWD-H-XS 88 EWWQ-B-SS 90 EWWQ-B-XS 91 EWWD-FZXS 92 DWSC / DWDC 94 DWME 96 EHMC / EKBT 98 78

79 1. Szabályozó szelep 2. Nyomásmérő 3. Hőmérséklet-érzékelő 4. Ürítőszelep 5. Elzárószelep 6. Töltő szelep 7. Szűrő 8. Légtelenítő 9. Biztonsági szelep 10. Nyomásmérő csonk 11. Szivattyú 12. Áramláskapcsoló 13. Nyomásszabályozó szelep 14. Bypass szelep CSŐVEZETÉK-DIAGRAM A KOMFORTOS HŰTÉS-ALKALMAZÁSHOZ A fan coil egységekhez Tágulási tartály Folyadékhűtők Tágulási tartály Puffertartály Kondenzátor Elpárologtató Puffertartály A fan coil egységekhez 79

80 EWWP-KBW1N Vízhűtéses scroll kompresszoros folyadékhűtő µc 2 SE EWWP KBW1N Alapkivitelben: főkapcsoló, vízszűrő, áramláskapcsoló, légtelenítő, nyomásmérő csonkok Daikin scroll kompresszor Alacsony üzemi zajszint Alacsony energiafogyasztás 195 kw teljesítményig bővíthető Kompakt méretek és kis hűtőközeg mennyiség Könnyű telepítés és karbantartás Rozsdamentes lemezes hőcserélő Távvezérlővel kapcsolható hűtés vagy fűtés Víz/víz hőszivattyú, víz visszaáramoltatással Kompatibilis a hidraulikus modullal µc²se vezérlő a legjobb teljesítménnyel és felhasználóbarát felülettel Csak fűtés és csak hűtés EWWP-KBW1N Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw Fűtés Névl. kw Teljesítmény-fokozatok száma EER COP Méretek Egység Mag Szél Mély mm Súly Egység kg Elpárologtató Típus Forrasztott lemezes (hőcserélő) Minimális rendszer víztérfogat l Víz térfogatáram Névl. l/perc Modell 1 2 Kompresszor Típus Hermetikus scroll kompresszor 2 kompresszor Hangteljesítmény-szint Hűtés Névl. dba Működési Elpárologtató Hűtés Min. C tartomány Max. C Kondenzátor Hűtés Min. C Max. C 55 Hűtőközeg Típus R-407C Töltet kg Vezérlés Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Elpárologtató Kondenzvíz-elvezető Kondenzátor víz belépő/kilépő oldal (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,9 21,4 27,8 32,3 42,8 55,7 64,7 85,7 98, ,7 27,5 35,6 41,5 55,0 71,7 83, ,75 6,13 7,85 9,12 12,2 16,0 18,2 24,2 28,0 31,9 34,0 36,2 40,2 43,9 47,7 49,8 52,0 54,1 3,75 6,13 7,85 9,12 12,2 16,0 18,2 24,2 28,0 31,9 34,0 36,2 40,2 43,9 47,7 49,8 52,0 54, ,44 3,49 3,54 3,51 3,48 3,55 3,54 3,52 3,51 3,56 3,59 3,51 3,50 3,53 3,56 3,59 4,45 4,49 4,54 4,55 4,51 4,48 4,56 4,55 4,54 4,48 4,56 4,59 4,53 4,51 4,54 4,56 4,60 600x600x x600x x600x x600x ,2 2 2,5 3,1 4,6 5,6 9,2 10,2 11,2 13,8 14,8 15,8 16,8 Termosztatikus expanziós szelep FBSP 25mm FBSP 40mm 2 x 2 x FBSP 38mm 3 x 2 x FBSP 38mm Helyszíni beszerelés FBSP 25mm FBSP 40mm 2 x 2 x FBSP 38mm 3 x 2 x FBSP 38mm 3N~/50/400 80

81 EWWP-KBW1N Vízhűtéses scroll kompresszoros folyadékhűtő EWWP KBW1N EWWP KBW1N EWWP KBW1N TÁBLÁZAT A KÉSZÜLÉKEK KIVÁLASZTÁSÁHOZ 1 MODUL (KB-SOROZAT) 2 MODUL (KB-SOROZAT) 3 MODUL (KB-SOROZAT) TELJESÍTMÉNYINDEX HŰTÉSI TELJESÍTMÉNY(KW) FŰTÉSI TELJESÍTMÉNY (KW) ,9 16, ,4 27, ,8 35, ,3 41, ,8 55, ,7 71, ,7 83, , , KÉSZÜLÉK + VEZÉRLÉS (Gyárilag beszerelt) MODULÁRIS EGYSÉGEK (A vezérlőegység tartozékként rendelhető) VEZÉRLŐEGYSÉG (készlet) Például: EWWP014KBW1N EWWP022KBW1N EWWP028KBW1N EWWP035KBW1N EWWP045KBW1N EWWP055KBW1N EWWP065KBW1N EWWP045KAW1M EWWP055KAW1M EWWP065KAW1M ECB2MUW ECB3MUW A 121 kw-os rendszerhez válassza ki: EWWP055KBW1N + EWWP065KBW1N

82 EWWD-J-SS Vízhűtéses csavarkompresszoros folyadékhűtő MicroTech III EWWD-J-SS Kompakt kialakítás az egyszerű beltéri telepítés vagy utólagos beszerelés érdekében Daikin félhermetikus egycsavaros fokozatmentes kompresszor Magas hatékonyság teljes és részleges terhelésen Hűtött víz hőmérséklete akár -10 C a standard egységeknél R-134a hűtőközegre kifejlesztett kivitel MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak fűtés és csak hűtés Standard hatékonyság Normál zajszint EWWD-J-SS Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw 28,0 33,9 39,5 45,3 50,5 60,0 70,1 78,6 84, Fűtés Névl. kw 32,9 40,1 46,4 53,5 59,57 71,68 80,75 92,88 99, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 25 12,5 EER ESEER COP 4,28 4,51 4,32 4,29 4,29 3,91 4,20 4,05 3,92 4,04 4,11 4,28 4,18 4,25 4,68 4,26 4,05 4,01 4,21 3,93 4,32 4,06 3,94 4,35 4,05 3,95 4,50 4,04 3,83 4,31 4,12 4,13 4,65 4,19 4,20 4,74 4,22 4,29 4,83 4,26 4,18 4,73 4,23 4,06 4,33 4,22 Méretek Egység Mag Szél Mély mm 1020x913x x913x2684 Súly Egység kg Üzemi súly kg Elpárologtató Típus Forrasztott lemezes (hőcserélő), körönként egy Elpárologtató Víztérfogat l Névl. víznyomásesés Hűtés Hőcserélő kpa Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba ,6 87,2 92,4 91,8 91,0 71,4 70,0 74,4 73,8 73, Működési Elpárologtató Hűtés Min. C tartomány Max. C Kondenzátor Hűtés Min. C Max. C 60 Hűtőközeg Típus R-134a Töltet kg Körök 1 2 Csőcsatlakozások Elpárologtató víz belépő/kilépő oldal mm 76,2 Kondenzátor víz belépő/kilépő oldal (külső átm.) 2 1/2 4 Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 82

83 83

84 EWWD-G-SS Vízhűtéses csavarkompresszoros folyadékhűtő MicroTech III EWWD-G-SS/XS Minden típus nyomáspróbázott Fokozatmentes egytengelyes csavarkompresszor R-134a hűtőközegre kifejlesztett kivitel 1-2 egymástól független hűtőkör Alapkivitelben elektronikus expanziós szelep DX csőköteges elpárologtató egyirányú hűtőközeg áramlás az egyszerű olajkeringetésért Részleges és teljes hővisszanyerős változat is választható MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak fűtés és csak hűtés Standard hatékonyság Normál zajszint EWWD-G-SS Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw 43,8 52,6 67,4 78,5 87,5 96,4 105,4 119,3 133,9 157 Fűtés Névl. kw 55,6 66,8 85,4 99, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % EER ESEER COP 3,77 4,46 3,97 3,80 4,47 3,99 3,74 4,41 3,93 3,55 4,15 3,78 3,80 4,66 3,99 3,84 4,71 4,02 3,80 4,65 3,99 3,74 4,60 3,93 3,68 4,50 3,88 3,53 4,29 3,77 Méretek Egység Mag Szél Mély mm 1860x920x x860x4305 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. víznyomásesés Hűtés Összesen kpa Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Elpárologtató Hűtés Min. C tartomány Max. C Kondenzátor Hűtés Min. C Max. C 55 Hűtőközeg Típus R-134a Töltet kg Vezérlés Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Kondenzátor víz belépő/kilépő oldal (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V Elektronikus expanziós szelep ,9 114,3 139,7mm 5 3~/50/400 84

85 EWWD-G-XS Csak fűtés és csak hűtés Magas hatékonyság Normál zajszint EWWD-G-XS Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw - Fűtés Névl. kw 51,7 62,9 77,7 93, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % EER ESEER COP 4,57 5,53 4,61 4,50 5,43 4,55 4,53 5,46 4,57 4,17 5,02 4,29 4,50 5,69 4,55 4,58 5,82 4,61 4,57 5,81 4,6 4,61 5,83 4,64 4,59 5,80 4,63 4,26 5,36 4,37 Méretek Egység Mag Szél Mély mm 1860x920x x860x4305 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. víznyomásesés Hűtés Összesen kpa Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Elpárologtató Hűtés Min. C tartomány Max. C Kondenzátor Hűtés Min. C Max. C 55 Hűtőközeg Típus R-134a Töltet kg Vezérlés Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Kondenzátor víz belépő/kilépő oldal (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V Elektronikus expanziós szelep ,3 139,7 168,3mm 5 3~/50/400 85

86 EWWD-I-SS Vízhűtéses csavarkompresszoros folyadékhűtő MicroTech III EWWD-I-SS Minden típus nyomáspróbázott Fokozatmentes egytengelyes csavarkompresszor R-134a hűtőközegre kifejlesztett kivitel egymástól független hűtőkör Alapkivitelben elektronikus expanziós szelep DX csőköteges elpárologtató egyirányú hűtőközeg áramlás a nyomásesés minimalizálása érdekében Részleges és teljes hővisszanyerős változat is választható MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak fűtés és csak hűtés Standard hatékonyság Normál zajszint EWWD-I-SS Hűtési teljesítmény Névl. kw C C C C C C C C Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw 73,5 88,6 104,2 124,3 145,7 160,3 176,4 191,1 205,4 224,7 242,6 261,6 275,1 289,8 307,0 325,5 344,3 363 Fűtés Névl. kw 91, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % EER ESEER COP 4,51 4,71 4,64 4,43 4,57 4,6 4,39 4,53 4,57 4,31 4,47 4,54 4,37 5,04 4,52 4,38 5,27 4,54 4,41 5,06 4,58 4,40 5,19 4,57 4,42 5,05 4,58 4,37 5,15 4,57 4,22 5,00 4,46 4,40 5,05 4,57 4,36 5,09 4,53 4,38 5,13 4,55 4,37 5,06 4,54 4,29 5,05 4,49 4,21 4,96 4,44 4,14 4,79 4,4 Méretek Egység Mag Szél Mély mm 1821x1466x x1350x x2130x4439 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. víznyomásesés Hűtés Hőcserélő kpa Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Elpárologtató Hűtés Min. C tartomány Max. C Kondenzátor Hűtés Min. C Max. C 55 Hűtőközeg Típus R-134a Körök Hűtőkör Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Kondenzátor víz belépő/kilépő oldal (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,3mm 219,1mm 5 3~/50/400 86

87 EWWD-I-XS Csak fűtés és csak hűtés Magas hatékonyság Normál zajszint EWWD-I-XS Hűtési teljesítmény Névl. kw C C C Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw 74,5 89,5 104,5 126,8 147,9 163,4 177,8 193,1 208,4 228,3 250 Fűtés Névl. kw Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % EER 4,83 4,82 4,50 4,85 4,84 4,85 4,81 4,66 4,53 4,51 ESEER 4,75 4,72 4,71 4,52 5,40 5,50 5,35 5,40 5,18 5,37 5,02 COP 4,94 4,95 4,7 4,95 4,96 4,97 4,94 4,81 4,71 Méretek Egység Mag Szél Mély mm 1883x1430x x1350x4782 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. víznyomásesés Hűtés Hőcserélő kpa Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor 1 2 Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési tartomány Elpárologtató Hűtés Min. C Max. C Kondenzátor Hűtés Min. C Max. C 55 Hűtőközeg Típus R-134a Körök Hűtőkör Töltet kg Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Kondenzátor víz belépő/kilépő oldal (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,3mm 219,1mm 5 3~/50/400 87

88 EWWD-H-XS Vízhűtéses csavarkompresszoros folyadékhűtő MicroTech III EWWD-H-XS Magas energiahatékonyságú egységek: a teljes sorozat Eurovent A osztályú A kiterjesztett üzemi hőmérséklet tartomány lehetővé teszi a kondenzátor kilépő víz (CLWT) felmelegítését alapkivitelben 50 C-ra, opciós kivitelben akár C-ra Hőszivattyús változat elérhető Elárasztásos típusú hőcserélők MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak fűtés és csak hűtés Magas hatékonyság Normál zajszint EWWD-H-XS Hűtési teljesítmény Névl. kw C C C Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw 63,9 76,6 88, Fűtés Névl. kw 82,7 99, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 25,0 12,5 EER 5,75 5,79 5,88 5,90 5,85 5,88 6,06 5,90 5,94 5,95 ESEER 6,11 6,18 6,27 6,25 6,76 6,87 6,97 7,03 7,07 7,10 COP 5,5 5,52 5,61 5,64 5,59 5,61 5,73 5,61 5,66 5,65 5,67 Méretek Egység Mag Szél Mély mm 2121x1353x x1353 x x1384 x x1689x x1711x x1711x3509 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. víznyomásesés Hűtés Hőcserélő kpa Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Elpárologtató Hűtés Min. C tartomány Max. C Kondenzátor Hűtés Min. C Max. C 65 Hűtőközeg Típus R-134a Töltet kg Körök Csőcsatlakozások Elpárologtató víz belépő/ kilépő oldal mm Kondenz. víz belépő/kilépő old. (külső átm.) " (col) Betáp Fázis / Frekvencia / Feszültség Hz/V ,3 219, ~/50/400 88

89 89

90 EWWQ-B-SS Vízhűtéses csavarkompresszoros folyadékhűtő MicroTech III EWWQ-B-SS/XS Minden típus nyomáspróbázott 1 vagy 2 fokozatmentes, egytengelyes csavarkompresszor 1 vagy 2 egymástól független hűtőkör Csőköteges hőcserélők R-410A hűtőközegre kifejlesztett kivitel Alapkivitelben elektronikus expanziós szelep Kompakt kivitel Részleges hővisszanyerés választható MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak hűtés EWWQ-B-SS Hűtési teljesítmény Névl. kw Teljesítmény-felvétel Hűtés Névl. kw Teljesítmény szabályzás Mód Minimális teljesítmény % EER ESEER Méretek Egység Mag Szél Mély mm Standard hatékonyság Normál zajszint C10 C11 C12 C13 C14 C15 C16 C17 C19 C , Fokozatmentes 25 12, , ,5 4,24 4,21 4,22 4,25 4,42 4,15 4,36 4,38 4,07 4,32 4,41 4,38 4,35 4,31 4,28 4,31 4,30 4,31 4,61 4,59 4,67 4,62 4,95 4,52 4,91 4,90 4,42 4,86 4,96 4,89 4,81 4,76 4,61 4,63 4, x x x x x x1350 x1314 x1350 x1314 x1314 x1350 x3373 x3454 x3535 x5020 x2001 x5020 x2001 x4894 x5070 x4892 x4865 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. víznyomásesés Hűtés Hőcserélő kpa Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Elpárologtató Hűtés Min. C tartomány Max. C Kondenzátor Hűtés Min. C Max. C 45 Hűtőközeg Típus R-410A Körök Hűtőkör Töltet kg Hűtőkör 2 Töltet kg Csőcsatlakozások Elpárologtató víz belépő/ kilépő oldal mm 152,4 203,2 254 Kondenz. víz belépő/kilépő old. (külső átm.) " (col) Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 90

91 EWWQ-B-XS Csak hűtés Magas hatékonyság Normál zajszint EWWQ-B-XS Hűtési teljesítmény Névl. kw C C C C C C C C C C C Teljesítmény-felvétel Hűtés Névl. kw 88, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 25 12, ,5 EER 4,74 4,79 4,84 4,83 4,81 4,86 4,64 4,85 4,83 4,85 4,83 4,88 4,81 4,71 4,64 4,55 ESEER 5,19 5,22 5,28 5,22 5,06 5,53 4,85 5,45 5,53 5,47 5,26 5,18 4,98 4,91 4,75 Méretek Egység MagasságxSzélesség mm 2001x x x x1350 x1268 x1314 x1446 x1350 x1446 xmélység x3863 x3878 x3878 x3919 x5219 x3919 x5219 x4829 x4865 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. víznyomásesés Hűtés Hőcserélő kpa Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Elpárologtató Hűtés Min. C tartomány Max. C Kondenzátor Hűtés Min. C Max. C 45 Hűtőközeg Típus R-410A Körök Hűtőkör Töltet kg Hűtőkör 2 Töltet kg Csőcsatlakozások Elpárologtató víz belépő/ kilépő oldal mm Kondenz. víz belépő/kilépő old. (külső átm.) " (col) Betáp Fázis / Frekvencia / Feszültség Hz/V ,4 203, , , ~/50/400 91

92 EWWD-FZXS Vízhűtéses centrifugál kompresszoros folyadékhűtő PCO2 EWWD-FZXS Teljesen olajmentes működés, mágneses csapágyazású centrifugál kompresszorokkal, mely alacsonyabb karbantartási költségeket és fokozott megbízhatóságot eredményez Legjobb szezonális hatékonyság (ESEER érték akár 8,88) A digitális fedélzeti elektronika gondoskodik az intelligens vezérlésről Csak hűtés Magas hatékonyság Normál zajszint EWWD-FZXS C10 Hűtési teljesítmény Max. kw Min. kw Teljesítmény-felvétel Hűtés Max. kw 65,1 90, Min. kw 20,6 25,5 32,7 20,6 25,5 32,6 Teljesítmény szab. Mód Fokozatmentes EER ESEER Méretek Egység Mag Szél Mély mm 4,85 4,86 4,93 4,97 4,95 5,06 8,11 8,39 8,66 8,83 8,52 8, x1276x x1276x x1790x x1853x x1904x Súly Egység kg Üzemi súly kg Elpárologtató Típus Elárasztásos csőköteges hőcserélő Névl. víznyomásesés Hűtés Hőcserélő kpa Kompresszor Típus Olajmentes centrifugál kompresszor mágneses csapágyakkal 1 2 Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési tartomány Elpárologtató Kondenzátor Hűtés Hűtés Min. Max. Min. Max. C C C C Hűtőközeg Típus R-134a Töltet kg Körök 1 Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) 168,3mm 219,1mm 273mm Kondenzátor víz belépő/kilépő oldal (külső átm.) 168,3mm 219,1mm Betáp Fázis / Frekvencia / Feszültség Hz/V 3~/50/400 92

93 93

94 DWSC / DWDC Centrifugál kompreszoros folyadékhűtő Egykompresszoros egység egészen 4,5 MW egységteljesítményig Duál-kompresszoros egység egyetlen rendszeren egészen 9 MW egységteljesítményig Opcionális frekvenciaváltó (VFD) a magas részterheléses hatásfokért Kompresszor leszabályozás egészen 5%-ig a duál-kompresszoros egységeknél és 10% az egykompresszoros egységeknél, forró gáz bypass nélküli Rugalmas vezérelhetőség az épületfelügyeleti rendszerekbe való egyszerű integrálásért A TELJESÍTMÉNYEK ÉS HATÉKONYSÁG SZÉLES VÁLASZTÉKA Egykompresszoros DWSC: 300 kw kw - Körülbelül 1,1 millió lehetséges folyadékhűtő kombináció motorok, impellerek, motor áttételek és hőcserélők különböző összeállításával Duál-kompresszoros DWDC: 600 kw kw - Körülbelül 0,75 millió lehetséges hűtési kombináció motorok, impellerek, motor áttételek és hőcserélők különböző összeállításával FREKVENCIAVÁLTÓ OPCIÓ (VFD) Az inverteres technológia jelentősen javítja a részterheléses hatékonyságot Csökkenti az éves energiaköltségeket MAGAS HATÉKONYSÁG COP érték akár 7 teljes terhelésen COP érték akár 12 részterhelésen (inverteres VFD-vel) ÁRAMKIMARADÁS ELLENI VÉDELEM Áramkimaradás esetén a hűtőberendezések nem végzik el a normál kikapcsolási folyamatot. A nem megfelelő kenés ebben az esetben károsíthatja a csapágyakat és csökkentheti a kompresszor élettartamát. A kompresszorok egy kenőanyag-tartállyal és egy nyomás alatt lévő Dugattyú rugóval ellátott dugattyúval rendelkeznek, amely nyomás alatt lévő Kenőanyag-tartály kenőanyagot juttat a csapágyakra a leállási időszakban. A kis mértékű tehetetlenségi erőnek köszönhetően a kompresszorok rövid idő alatt lelassulnak. HŰTŐKÖZEG TÁROLÁSI KÉPESSÉG A kondenzátorok méretükből kifolyólag a teljes hűtőközeg töltés tárolására képesek és a töltés szigeteléséhez szükséges szelepekkel vannak ellátva. Ennek köszönhetően a legtöbb alkalmazásban nem szükséges külön tárolótartályokat használni. 94

95 PÁRATLANUL ALACSONY MINIMÁLIS TELJESÍTMÉNY A DWSC egykompresszoros folyadékhűtő a teljes terhelés 10%-os leszabályozására, míg a DWC duál-kompresszoros egység 5%-os leszabályozására képes forró gázas bypass használata nélkül. Ez a leszabályozási képesség biztosítja a hűtött víz hőmérsékletének állandóságát és a kompresszorok kíméletes ciklusait. Az állítható beömlőnyílás keresztmetszet javítja a stabilitást és csökkenti a rezgéseket. Az állítható beömlőnyílás zárja le az impeller kifúvási területét ALACSONY MŰKÖDÉSI ZAJSZINT Folyadék befecskendezés A kondenzátorból egy kis mennyiségű folyékony hűtőközeget a kompresszor kifúvási részébe injektál. A folyadék cseppjei elnyelik a hangenergiát és csökkentik a kompresszor működési zajszintjét. A cseppek elpárolgáskor csökkentik a nyomóoldali túlhevítést. Alacsonyabb zajszint alacsony terhelésen A Daikin fejlesztéseknek köszönhetően a berendezések alacsonyabb zajszinten üzemelnek részterhelésen, mely részterhelésen élettartamának legnagyobb részében üzmelnek. EGY DWDC DUÁL-KOMPRESSZOROS FOLYADÉKHŰTŐ KÉT EGYKOMPRESSZOROS HŰTŐVEL SZEMBEN Kevesebb összköltség, mint két különálló hűtő esetén Alacsonyabb telepítési költség, mint két különálló hűtő esetén Alacsonyabb éves üzemeltetési költség mint egy nagy egykompresszoros vagy két kis hűtő esetén Kevesebb helyszükséglet, mint két külön hűtő esetén (kis helyigény) Az kiválasztott teljesítmény érték 5%-áig visszazabályozható Készenléti redundancia a hűtési szezon nagyrészében, mind a kompresszor motor, impeller és motor áttételek, vagy hőcserélők tekintetében KIVÁLÓ RÉSZTERHELÉSES HATÉKONYSÁG Ha csak egyik kompresszor működik, a teljes folyadékhűtő hőcserélő felületét hasznosítja, amely kétszerese az egykompresszoros hűtők felületének. Ez a hatalmas felület rendkívüli részterheléses hatékonyságot tesz lehetővé. A VFD hozzáadása a duplakompresszoros hűtőknél rendkívül magas, ARI által tanúsított Integrált részleges terhelési értéket (IPLV) biztosít. RÉSZTERHELÉSES HATÉKONYSÁG A 2000 kw-os CENTRIFUGÁL KOMPRESSZOROS FOLYADÉKHŰTŐNÉL 10,0 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0,0 7,0 7,4 9,7 10,0 D D D D DWSC: egy kompresszor DWDC: két kompresszor VFD: frekvenciaváltós (inverteres) kivitel Egyedi kiválasztások a példától eltérő magasabb vagy alacsonyabb értéket adhatnak. 95

96 DWME Súrlódásmentes centrifugál kompresszoros folyadékhűtő centrifugál Alacsonyabb életciklus költségek 1-2 éves megtérülési idő Centrifugál kompresszor Az iparág legjobb teljes terhelésű hatékonysága Legjobb részterhelésű hatékonyság frekvenciaváltós (VFD) meghajtással Egyetlen mozgó alkatrész (rotor - tengely egység) Berendezésre szerelt frekvenciaváltós meghajtás (VFD) Kiemelkedő hatékonyság részterhelésen Kimagasló visszaszabályozási lehetőség Automatikus sebesség-beállítás Lágyindítás Mágneses csapágy technológia Nincs súrlódásos veszteség Nincs olajszennyezés Nincs további olajkezelő rendszer Hosszabb berendezés élettartam A TELJESÍTMÉNYEK ÉS HATÉKONYSÁG SZÉLES VÁLASZTÉKA A DWME hűtők a fő alkatrészek különböző kombinációiban rendelhetők, választható a kompresszor mérete, a hőcserélők, az elektromos motor, stb. A kiválasztott egység rögzített elpárolgási és kondenzálási feltételek mellett biztosítja a kívánt hűtő teljesítményt, teljesítményfelvételt, EER értéket a megfelelő kompresszor fordulatszám mellett. A megfelelő egység kiválasztásához a valós üzemi körülmények figyelembe vételével egy kiválasztóprogram áll rendelkezésre. A DWME kiváló energiahatékonysággal működik részleges és teljes terhelésen. MÉRET 500S HŰTÉSI KAPACITÁS kw EER * akár 6,50 ESEER akár 10,0 * az Eurovent feltételek között: Elpárologtató belépő / kilépő víz 12/7 C, kondenzátor belépő / kilépő víz 30/35 C 96

97 CSENDES MŰKÖDÉS 76~82 db(a) zajszint 1 méter távolságban (az AHRI 575 szabvány alapján) A DWME folyadékhűtők tökéletes megoldást nyújtanak olyan helyeken, ahol gondot okozna a hangos üzemelés, például iskolákban, könyvtárakban, stb. INTELLIGENS VEZÉRLÉS A beépített fejlett elektronika lehetővé teszi az intelligens vezérlést még áramkimaradás esetén is Felhasználóbarát érintőképernyős vezérlőfelület SZÉLES KIEGÉSZÍTŐ VÁLASZTÉK Standard kialakítás 150 psi vízoldali tartály Réz párologtató és kondenzáló csövek 0,025 colos csővastagság Viktaulikus csatlakozások 2 utas hőcserélő Egyrétegű, ¾ colos szigetelés a elpárologtatón, szívó és nyomó vezetékeken Nyomáskülönbség elven működő áramláskapcsoló Hangszigetelés EMI-szűrő Kiegészítők (kérésre) Vízoldalon 300 psi kialakítású hőcserélők 0,028/0,035 colos csővastagság 90/10 Cu-Ni kondenzátorcsövek (csak 0,028/0,035 csővastagsággal) Karimás csatlakozások Különböző hőcserélő csatlakozó csonkok 1 vagy 3 utas hőcserélők Dupla, 1½ colos szigetelés az elpárologtatón Hűtőközeg leszivató rendszer Hűtőközeg-ellenőrzés Alacsony THD (harmonikus áram) Magas névleges rövidzárlat áramerősség Földeléses hibavédelem Teljesítmény-felvétel mérő 97

98 EHMC/EKBT Hidraulikus modul / Puffertartály mh 2 O EHMC-AV 3 modell kapható 100 l-es tartály minden változathoz fagyásvédelem magas statikus nyomású szivattyú (választható) szabványos kondenzvíz elvezető készlet (beltéri használatnál) szabványos nyomásmérő csatlakozók (a szivattyú előtt és után) JELMAGYARÁZAT Szivattyú karakterisztika 1. EHMC30AV EHMC10AV1080 & EHMC15AV EHMC30AV EHMC10AV1010 & EHMC15AV1010 Hidraulikus modul + szűrő nyomásvesztesége 5. EHMC15/30AV1010 & EHMC15/30AV EHMC10AV1010 & EHMC10AV WF (l/perc) Vízáram HIDRAULIKUS MODUL EHMC-AV Névleges vízáram l/perc Névleges külső statikus nyomás (ESP) mh 2 O Névleges teljesítményfelvétel W Méretek (MaxSzéxMé) mm 1284x635x x635x x635x688 A készülék súlya kg Hangnyomás szint dba Hangnyomás dba Betáp V1 1~/230V/50Hz Működési tartomány Víz oldal C -10 C ~ 55 C Légoldal C -10 C ~ 43 C Csőcsatlakozások Víz belépő/ kilépő oldal Kondenzvíz elvezetés 1" BSPF 2" BSPF 1/2" 2 1/2" BSPF PUFFERTARTÁLY A Daikin EKBT egy hidraulikus készlet akár beltéri akár kültéri telepítésre. Az EUWA/Y-KBZW1 sorozattal használható zárt rendszerekben, víz és glikol alkalmazásokhoz. MODELL Leírás Térfogat Méretek Egység súlya EKBT Puffertartály burkolattal 200 l 1284x637x754 86,5 EKBT500C Puffertartály burkolattal 500 l 1200x1200x EKBTC10C Puffertartály burkolattal 1000 l 1200x1450x EKBT500N Puffertartály 500 l 710x EKBTC10N Puffertartály 1000 l 860x

99 99

100 Távkondenzátoros folyadékhűtő A Daikin olyan távkondenzátoros folyadékhűtőket kínál, melyek speciális követelményeknek is megfelelnek, ha a rendelkezésre álló hely, a megengedett zajszint vagy a szélsőséges üzemi körülmények ezt igénylik. Tartalom EWLP-KBW1N 102 EWLD-J-SS 103 EWLD-G-SS 104 EWLD-I-SS

101 1. Hőmérséklet-érzékelő 2. Szűrő 3. Elzárószelep 4. Szivattyú 5. Nyomásmérő csonk 6. Áramláskapcsoló 7. Légtelenítő 8. Nyomásmérő 9. Térfogatáram beszabályzó szelep 10. Ürítőszelep 11. Betöltőszelep 12. Biztonsági szelep CSŐVEZETÉK-DIAGRAM A KOMFORTOS HŰTÉS-ALKALMAZÁSHOZ Gáz Folyadékhűtők Tágulási tartály A kondenzátorhoz Elpárologtató Puffertartály 7 12 A fan coil egységekhez Folyadék

102 EWLP-KBW1N Távkondenzátoros scroll folyadékhűtő µc 2 SE EWLP KBW1N Daikin scroll kompresszor DDC vezérlő Alacsony üzemi zajszint Alacsony energiafogyasztás Kompakt méretek és kis hűtőközeg mennyiség Könnyű telepítés és karbantartás Rozsdamentes lemezes hőcserélő Kompatibilis a hidraulikus modullal Alapkivitelben: főkapcsoló, nyomásmérő csonkok, áramláskapcsoló, szűrő, elzáró és légtelenítő szelepek µc²se vezérlő a legjobb teljesítménnyel és felhasználóbarát felülettel Csak hűtés EWLP-KBW1N Hűtési teljesítmény Névl. kw , , , , , , ,4 Teljesítmény-felvétel Hűtés Névl. kw 4,2 6,6 8,5 10,1 13,4 17,8 20,3 Teljesítmény-fokozatok száma 1 2 EER 2,88 3,03 3,15 3,09 2,99 3,02 3,07 Méretek Egység Mag Szél Mély mm 600x600x x600x1200 Súly Egység kg Elpárologtató Minimális rendszer víztérfogat l Típus Forrasztott lemezes (hőcserélő) Víz térfogatáram Névl. l/perc Modell 1 Kompresszor Típus Hermetikus scroll kompresszor Hangteljesítmény-szint Hűtés Névl. dba Működési Elpárologtató Hűtés Min. C tartomány Max. C Kondenzátor Hűtés Min. C Max. C 60 Hűtőközeg Típus R-407C Vezérlés Termosztatikus expanziós szelep Körök 1 2 Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) FBSP 25mm FBSP 40mm Elpárologtató Kondenzvíz-elvezető Helyszíni beszerelés Betáp Fázis / Frekvencia / Feszültség Hz/V 3N~/50/

103 EWLD-J-SS Távkondenzátoros csavarkompresszoros folyadékhűtő MicroTech III EWLD-J-SS Kompakt kialakítás az egyszerű beltéri telepítés vagy utólagos beszerelés érdekében Daikin félhermetikus egycsavaros fokozatmentes kompresszor Magas hatékonyság teljes és részterhelésen Hűtött víz hőmérséklete akár -10 C a standard kivitelű berendezéseknél R-134a hűtőközegre kifejlesztett kivitel MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak hűtés Standard hatékonyság Normál zajszint EWLD-J-SS Hűtési teljesítmény Névl. kw Teljesítmény-felvétel Hűtés Névl. kw 31,1 38,2 43,8 50,4 56,0 65,9 75,3 87,5 94, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 25 12,5 EER 3,52 3,33 3,25 3,41 3,59 3,51 3,26 3,34 3,42 3,51 3,60 3,56 3,52 Méretek Egység Mag Szél Mély mm 1020x913x x913x2684 Súly Egység kg Üzemi súly kg Elpárologtató Típus Forrasztott lemezes (hőcserélő), hűtőkörönként 1 db Víztérfogat l Névl. víznyomásesés Hűtés Összesen kpa Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Elpárologtató Hűtés Min. C tartomány Max. C Kondenzátor Hűtés Min. C Max. C 60 Hűtőközeg Típus R-134a Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,6 87,2 92,4 91,8 91,0 71,4 70,0 74,4 73,8 73, ~/50/

104 EWLD-G-SS Távkondenzátoros csavarkompresszoros folyadékhűtő MicroTech III EWLD-G-SS Fokozatmentes egytengelyes csavarkompresszor R-134a hűtőközegre kifejlesztett kivitel 1-2 egymástól független hűtőkör Alapkivitelben elektronikus expanziós szelep DX csőköteges elpárologtató egyírányú hűtőközeg áramlás az egyszerű olajkeringetésért Minden típus nyomáspróbázott Részleges hővisszanyerés választható MicroTech III vezérlő fejlett vezérlési rendszerrel és egyszerűen használható felülettel Csak hűtés Standard hatékonyság Normál zajszint EWLD-G-SS Hűtési teljesítmény Névl. kw Teljesítmény-felvétel Hűtés Névl. kw 46,1 55,3 66,8 75,7 92,1 101,3 110,5 121,7 133,4 150 Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 25 12,5 EER 3,47 3,40 3,64 3,55 3,42 3,46 3,43 3,50 3,55 3,48 Méretek Egység Mag Szél Mély mm 1860x1000x x1100x x1100x4400 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. víznyomásesés Hűtés Hőcserélő kpa ,9 64,4 49,9 50,6 60,6 Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Elpárologtató Hűtés Min. C tartomány Max. C Kondenzátor Hűtés Min. C Max. C 60 Hűtőközeg Típus R-134a Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V ,7 90,2 69,7 71, ,9 114,3 139,7mm 3~/50/

105 EWLD-I-SS Távkondenzátoros csavarkompresszoros folyadékhűtő EWLD-I-SS DX csőköteges elpárologtató egyirányú hűtőközeg áramlás az egyszerű olajkeringetésért Fokozatmentes egytengelyes csavarkompresszor Alapkivitelben elektronikus expanziós szelep Minden típus nyomáspróbázott R-134a hűtőközegre kifejlesztett kivitel Csak hűtés Standard hatékonyság Normál zajszint EWLD-I-SS Hűtési teljesítmény Névl. kw C C C C C C C C Teljesítmény-felvétel Hűtés Névl. kw 80,3 96, Teljesítmény Mód Fokozatmentes szabályzás Minimális teljesítmény % 25 12,5 8,3 EER 3,93 3,89 3,88 3,79 3,80 3,82 3,86 3,81 3,69 3,64 3,83 3,79 3,80 3,74 3,68 3,63 Méretek Egység Mag Szél Mély mm 1899x1464x x1464x x2135x x2135x4426 Súly Egység kg Üzemi súly kg Elpárologtató Típus Csőköteges hőcserélő Víztérfogat l Névl. víznyomásesés Hűtés Összesen kpa Kompresszor Típus Félhermetikus egytengelyes csavarkompresszor Hangteljesítmény-szint Hűtés Névl. dba Hangnyomásszint Hűtés Névl. dba Működési Elpárologtató Hűtés Min. C tartomány Max. C Kondenzátor Hűtés Min. C Max. C 60 Hűtőközeg Típus R-134a Töltet kg Körök Csőcsatlakozások Elpárologtató kilépő/belépő (külső átm.) Betáp Fázis / Frekvencia / Feszültség Hz/V mm 3~/50/

106 Fan-coil berendezések Tartalom TERMÉKEK ÁTTEKINTÉSE - FAN COIL EGYSÉGEK 107 FAN COIL EGYSÉGEK - VEZÉRLÉS 108 Parapet, padlón álló berendezések FWZ-AT/AF ÚJ 110 FWV-DAT/DAF 114 FLEXI TÍPUSÚ berendezések FWR-AT/AF ÚJ 111 FWS-AT/AF ÚJ 112 FWL-DAT/DAF 115 FWM-DAT/DAF 116 FWD-AT/AF 119 Oldalfali (magasfali) BERENDEZÉSEK FWT-CT 120 KAZETTÁS berendezések FWC-BT/BF 121 FWF-BT/BF 122 FWF-CT 123 ÁLMENNYEZETI LÉGCSATORNÁZHATÓ berendezések FWP-AT ÚJ 113 FWB-BT 117 FWE-CT/CF ÚJ 118 A választható kiegészítőkre és opciókra vonatkozó további részletekért, lásd a katalógus 140-ik oldalát. 106

107 Termékek áttekintése - fan coil egységek Típus kW 900X900 kazettás 600x600 kazettás Oldalfali Flexi burkolatos kivitelű Flexi burkolat nélküli Légcsatornázható alacsony ESP Légcsatornázható közepes ESP Légcsatornázható magas ESP Parapet Padlón álló FWC-BT/BF FWF-BT/BF FWF-CT FWT-CT FWL-DAT/DAF FWR-AT/AF FWM-DAT/DAF FWS-AT/AF FWE-CT FWB-BT FWP-AT FWD-AT/AF FWV-DAT/DAF FWZ-AT/AF 2 csöves 4 csöves 2 csöves 4 csöves 2 csöves 2 csöves 2 csöves 4 csöves 2 csöves 4 csöves 2 csöves 4 csöves 2 csöves 4 csöves 2 csöves 4 csöves 2 csöves 2 csöves 2 csöves 4 csöves 2 csöves 4 csöves 2 csöves 4 csöves hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés hűtés fűtés ÚJ ÚJ ÚJ ÚJ ÚJ BLDC BLDC BLDC BLDC * BLDC: DC Inverteres meghajtású (BLDC) ventilátormotor 107

108 FAN COIL EGYSÉGEK - VEZÉRLÉS A fan coil egységek modelltől függően különböző vezérlőkkel szabályozhatók. FWEC1A ELEKTRONIKUS VEZÉRLŐ A ON/OFF szelepek vezérlése két vagy négy csöves rendszeren A kiegészítő elektromos fűtőelem vezérlése A hűtés/fűtés kapcsolása a következő módokban: helyi vagy távoli manuális (központosított), automatikus (a víz vagy a levegő hőmérsékletétől függően) Távoli központosított fűtés/hűtés vezérlés, illetve külső aktiválás is lehetséges Hőmérsérséklet érzékelő készlet (KWTSKAA kiegészítő) Gazdaságos funkció (2,5 C beállított hőmérséklet korrekció és a ventilátort a minimális lehetséges sebességen futtatja) ECFWMB6 BEÉPÍTETT ELEKTROMECHANIKUS VEZÉRLŐ Ventilátorsebesség kiválasztása Manuális hűtés/fűtés átkapcsolás ON/OFF szelepek is vezérelhetők az ECFWMB6-al FWEC2A Alkotórészek: LCD kijelző billentyűzet Kezelőpanelre és falra szerelhető. Ugyanaz, mint az FWEC1A a következő további funkciókkal: 1) páratartalom szabályozás: - relatív páratartalom kijelzése - párátlanítás funkció (hűtési mód) manuális aktiválás 2) soros kommunikációs csatlakozó (RS485 bus) - főegység-kiegészítő egységekből álló rendszer állítható össze 247 kiegészítő VEZETÉKES TÁVSZABÁLYZÓ egységgel, amelyek közül az egyik a Minden fan coil egység főegység és az összes többi kiegészítő külön szabályozható egységet szabályozza. (modbus protokoll) BRC315D7 hűtő/fűtő üzemmód BE/KI időzítő funkció Alkotórészek: LCD kijelző billentyűzet Kezelőpanelre és falra szerelhető. Ugyanaz, mint az FWEC2A a FWEC3A következő további funkciókkal: 1) Háttérfény 2) Elosztószelep szabályozás (két feszültség kimenet az elosztószelepekhez) INFRAVÖRÖS TÁVSZABÁLYZÓ Minden fan coil egység külön szabályozható hűtő/fűtő üzemmód 3) 0-10 V feszültség érintkező 4) Időzítő és heti ütemező (levegő hőmérséklet be / ki) 5) Épületgépészeti rendszerbe integrálható (az FWEC2A verzióban már megtalálható) 6) Két digitális kimenet (feszültségmentes) BRC7F532F az elektromos fűtőelemek szabályozásához 108 a heti ütemezésben

109 MERCA STANDARD VEZETÉKES TÁVSZABÁLYZÓ Ventilátorsebesség Elalvás funkció Swing Hőmérséklet beállítás Üzemmód LCD kijelző KI/ BE kapcsoló Valós idejű időkijelző Időzítő bekapcsolva Időzítő BE / KI SRC-COA SRC-HPA EGYSZERŰSÍTETT VEZETÉKES TÁVSZABÁLYZÓ CSAK HŰTÉSHEZ VAGY HŰTÉS/FŰTÉS ÜZEMHEZ Hőmérséklet kijelzés Hőmérséklet beállítás Időzítőkapcsoló beállítása KI/ BE kapcsoló Ventilátorsebesség Üzemmód Swing Elalvás funkció WRC-HPC VEZETÉK NÉLKÜLI SZABÁLYZÓ HŰTÉS/FŰTÉS ÜZEMHEZ ON/OFF (be/ki) gomb Hőmérséklet beállítás Ventilátorsebesség kiválasztása Üzemmód kiválasztás Automatikus légmozgatás Csendes üzemmód 109

110 FWZ-AT/AF Parapet, Padlón álló egységek FWZ-AT/AF FWEC3A Akár 70% energia megtakarítás a BLDC motor technológiával a hagyományos technológiához képest Azonnali beállítás a hőmérséklettől és páratartalomtól függően Alacsony üzemi zajszint Rendkívül rugalmas megoldás: többféle méret, 2 vagy 4 csöves rendszerre és különböző szabályzó szelepes kivitel Rendkívül kicsi beszerelési helyet igényel Csak fűtés és csak hűtés Beltéri egység 2 CSÖVES 4 CSÖVES Hűtési Összes telj. Magas ford. kw 2,64 4,96 6,32 10,08 2,43 4,96 6,32 10,08 teljesítmény Érezhető telj. Magas ford. kw 1,95 3,60 4,80 7,43 2,25 3,60 4,80 7,43 Fűtő teljesítmény 2 csöves Magas ford. kw 3,47 6,40 7,51 11,18-4 csöves Magas ford. kw - 2,46 4,19 6,45 10,06 Felvett telj. Magas fordulat W 57,4 82,7 101, ,4 82,7 101,4 147 Áramfelvétel Magas fordulat A 0,50 0,72 0,88 1,27 0,50 0,72 0,88 1,27 Alacsony fordulat A 0,05 0,07 0,09 0,05 0,07 0,09 Méretek Egység Mag Szél Mély mm 564x774x x987x x1194x x1404x x774x x987x x1194x x1404x251 Súly Egység kg Hőcserélő Víztérfogat l 0,7 1 1,4 2,1 0,7 1 1,4 2,1 Kiegészítő hőcserélő Víztérfogat l - 0,2 0,3 0,4 0,6 Vízáramlás Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Centrifugális, több lapátos, kettős beömlésű Légszállítás Magas ford. m³/h Hangteljesítmény-szint Magas fordulat dba Csőcsatlakozások Víz Belépő 1/2 3/4 1/2 3/4 Kilépő 1/2 3/4 1/2 3/4 Cseppvíz Külső átmérő mm 16 Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/

111 FWR-AT/AF Flexi típusú egységek FWR-AT/AF FWR-AT/AF FWEC3A Oldalfali vagy mennyezeti felszereléshez: ideális megoldás az álmennyezet nélküli helyiségekbe Azonnali beállítás a hőmérséklettől és páratartalomtól függően Akár 70% energia megtakarítás a BLDC motor technológiával a hagyományos technológiához képest Alacsony üzemi zajszint Rendkívül rugalmas megoldás: többféle méret, 2 vagy 4 csöves rendszerre és különböző szabályzó szelepes kivitel Rendkívül kicsi beszerelési helyet igényel Csak fűtés és csak hűtés Beltéri egység Hűtési teljesítmény 2 CSÖVES 4 CSÖVES Összes telj. Magas ford. kw 2,64 4,96 6,32 10,08 2,43 4,96 6,32 10,08 Érezhető telj. Magas ford. kw 1,95 3,60 4,80 7,43 2,25 3,60 4,80 7,43 Fűtő teljesítmény 2 csöves Magas ford. kw 3,47 6,40 7,51 11,18-4 csöves Magas ford. kw - 2,46 4,19 6,45 10,06 Felvett telj. Magas fordulat W 57,4 82,7 101, ,4 82,7 101,4 147 Áramfelvétel Magas fordulat A 0,50 0,72 0,88 1,27 0,50 0,72 0,88 1,27 Alacsony fordulat A 0,05 0,07 0,09 0,05 0,07 0,09 Méretek Egység Mag Szél Mély mm 564x774x x987x x1194x x1404x x774x x987x x1194x x1404x251 Súly Egység kg Hőcserélő Víztérfogat l 0,7 1 1,4 2,1 0,7 1 1,4 2,1 Kiegészítő hőcserélő Víztérfogat l - 0,2 0,3 0,4 0,6 Vízáramlás Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Centrifugális, több lapátos, kettős beömlésű Centrifugális, több lapátos, kettős beömlésű Légszállítás Magas ford. m³/h Hangteljesítmény-szint Magas fordulat dba Csőcsatlakozások Víz Belépő 1/2 3/4 1/2 3/4 Kilépő 1/2 3/4 1/2 3/4 Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/230 1~/50/

112 FWS-AT/AF Flexi típusú egységek FWS-AT/AF FWS-AT/AF FWEC3A Tökéletesen illeszkedik bármely belső kialakításhoz: csak egy beszívó és egy befúvó rács látható Akár 70% energia megtakarítás a BLDC motor technológiával a hagyományos technológiához képest Azonnali beállítás a hőmérséklettől és páratartalomtól függően Alacsony üzemi zajszint Rendkívül rugalmas megoldás: többféle méret, 2 vagy 4 csöves rendszerre és különböző szabályzó szelepes kivitel Csak fűtés és csak hűtés 2 CSÖVES 4 CSÖVES Beltéri egység Hűtési Összes telj. Magas ford. kw 2,64 4,96 6,32 10,08 2,43 4,96 6,32 10,08 teljesítmény Érezhető telj. Magas ford. kw 1,95 3,60 4,80 7,43 2,25 3,60 4,80 7,43 Fűtő teljesítmény 2 csöves Magas ford. kw 3,47 6,40 7,51 11,18-4 csöves Magas ford. kw - 2,46 4,19 6,45 10,06 Felvett telj. Magas fordulat W 57,4 82,7 101, ,4 82,7 101,4 147 Áramfelvétel Magas fordulat A 0,50 0,72 0,88 1,27 0,50 0,72 0,88 1,27 Alacsony fordulat A 0,05 0,07 0,09 0,05 0,07 0,09 Méretek Egység Mag Szél Mély mm 535x584x x794x x1004x x1214x x584x x794x x1004x x1214x249 Súly Egység kg Hőcserélő Víztérfogat l 0,7 1 1,4 2,1 0,7 1 1,4 2,1 Kiegészítő hőcserélő Víztérfogat l - 0,2 0,3 0,4 0,6 Vízáramlás Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Centrifugális, több lapátos, kettős beömlésű Légszállítás Magas ford. m³/h Hangteljesítmény-szint Magas fordulat dba Csőcsatlakozások Víz Belépő 1/2 3/4 1/2 1/2 3/4 Kilépő 1/2 3/4 1/2 1/2 3/4 Cseppvíz Külső átmérő mm 17 Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/

113 FWP-AT Álmennyezeti légcsatornázható egységek FWP-AT FWEC3A Tökéletesen illeszkedik bármely belső kialakításhoz: csak egy beszívó és egy befúvó rács látható Akár 50% energia megtakarítás a BLDC motor technológiával a hagyományos technológiához képest Azonnali beállítás a hőmérséklettől és páratartalomtól függően Alacsony üzemi zajszint Rendkívül rugalmas megoldás: többféle méret, 2 vagy 4 csöves rendszerre és különböző szabályzó szelepes kivitel Csak fűtés és csak hűtés 2 CSÖVES Beltéri egység Hűtési Összes telj. Magas ford. kw 2,61 3,14 3,49 5,08 5,45 6,47 teljesítmény Érezhető telj. Magas ford. kw 1,88 2,16 2,34 3,6 3,87 4,4 Fűtő teljesítmény 2 csöves Magas ford. kw 5,47 6,01 6,47 10,31 11,39 12,28 4 csöves Magas ford. kw 3,14 5,99 Felvett telj. Magas fordulat W 46,4 80 Méretek Egység Mag Szél Mély mm 239x1039x x1389x609 Súly Egység kg Üzemi súly kg Hőcserélő Víztérfogat l 1,1 1,5 2,2 1,6 2,1 3,2 Kiegészítő hőcserélő Víztérfogat l 0,4 0,6 Vízáramlás Hűtés l/h Fűtés l/h Kiegészítő hőcserélő l/h Víznyomásesés Hűtés kpa Fűtés kpa Kiegészítő hőcserélő kpa 3 5 Ventilátor Típus Közvetlen meghajtású centrifugál, előrehajtó lapátkerekekkel Légszállítás Magas ford. m³/h Statikus nyomás (ESP) Magas ford. Pa Hangteljesítmény-szint Magas fordulat dba 55,6 60,6 Hangnyomásszint Magas fordulat dba 44,1 49,1 Csőcsatlakozások Cseppvíz Külső átmérő mm 16 Víz csatlakozások Hűtési hőcserélő " (col) 3/4 Kiegészítő hőcserélő " (col) 3/4 Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/

114 FWV-DAT/DAF Parapet, Padlón álló egységek FWV01, 02DAT/DAF FWEC1, 2, 3A ECFWMB6 Gyorscsatlakozós rögzítőrendszer falra történő szereléshez Kész, összeszerelt 4 csonkú 3 járatú ON/OFF szelepek is rendelkezésre állnak A gyári szelepkészletek jól szigeteltek, nincs szükség kiegészítő csepptálcára A gyári szelepkészletek beépített szabályzó szelepeket és hőmérséklet érzékelőket tartalmaznak Gyorscsatlakozók az elektromos kiegészítőkhöz: nincs szükség szerszámra A légszűrő könnyen eltávolítható és tisztítható Elektromos fűtőelem: 2 kw-os teljesítményig nincs szükség életvédelmi relére Elektromos fűtőelem: két túlmelegedés megszakító termosztáttal felszerelve Csak fűtés és csak hűtés 2 CSÖVES 4 CSÖVES Beltéri egység Hűtési Összes telj. Magas ford. kw 1,54 1,74 1,96 2,42 2,93 3,51 4,33 4,77 6,71 8,02 1,46 1,69 1,79 2,38 2,87 3,46 4,26 4,67 6,64 7,88 teljesítmény Érezhető telj. Magas ford. kw 1,20 1,30 1,42 1,88 2,11 2,72 3,15 3,65 4,91 5,96 1,14 1,27 1,46 1,85 2,07 2,71 3,09 3,57 4,85 5,85 Fűtő teljesítmény 2 csöves Magas ford. kw 2,14 2,20 2,57 3,20 3,81 4,78 5,10 5,95 7,83 10,03-4 csöves Magas ford. kw - 1,90 2,02 2,01 2,92 3,08 4,80 5,05 5,30 7,91 8,35 Felvett telj. Magas fordulat W Áramfelvétel Magas fordulat A 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 Közepes ford. A 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 Alacsony fordulat A 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 Méretek Egység Mag Szél Mély mm 564x774x x987x x1194x x1404x x774x x987x x1194x x1404x251 Súly Egység kg Hőcserélő Víztérfogat l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Kiegészítő hőcserélő Víztérfogat l - 0,2 0,3 0,4 0,6 Vízáramlás Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Centrifugális, több lapátos, kettős beömlésű Légszállítás Magas ford. m³/h Hangteljesítmény-szint Magas fordulat dba Csőcsatlakozások Víz Belépő 1/2 3/4 1/2 3/4 Kilépő 1/2 3/4 1/2 3/4 Cseppvíz Külső átmérő mm 16 Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/

115 FWL-DAT/DAF Flexi típusú egységek FWL-DAT/DAF FWL-DAT/DAF FWEC1, 2, 3A ECFWMB6 A gyári szelepkészletek jól szigeteltek, nincs szükség kiegészítő csepptálcára A légszűrő könnyen eltávolítható és tisztítható A gyári szelepkészletek beépített szabályzó szelepeket és hőmérséklet érzékelőket tartalmaznak Gyorscsatlakozós rögzítőrendszer fali/mennyezeti szereléshez Kész, összeszerelt 4 csonkú 3 járatú ON/OFF szelepek is rendelkezésre állnak Gyorscsatlakozók az elektromos kiegészítőkhöz: nincs szükség szerszámra Csak fűtés és csak hűtés 2 CSÖVES 4 CSÖVES Beltéri egység Hűtési Összes telj. Magas ford. kw 1,54 1,74 1,96 2,42 2,93 3,51 4,33 4,77 6,71 8,02 1,46 1,69 1,79 2,38 2,87 3,46 4,26 4,67 6,64 7,88 teljesítmény Érezhető telj. Magas ford. kw 1,20 1,30 1,42 1,88 2,11 2,72 3,15 3,65 4,91 5,96 1,14 1,27 1,46 1,85 2,07 2,71 3,09 3,57 4,85 5,85 Fűtő teljesítmény 2 csöves Magas ford. kw 2,14 2,20 2,57 3,20 3,81 4,78 5,10 5,95 7,83 10,03-4 csöves Magas ford. kw - 1,90 2,02 2,01 2,92 3,08 4,80 5,05 5,30 7,91 8,35 Felvett telj. Magas fordulat W Áramfelvétel Magas fordulat A 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 Közepes ford. A 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 Alacsony fordulat A 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 Méretek Egység Mag Szél Mély mm 564x774x x987x x1194x x1404x x774x x987x x1194x x1404x251 Súly Egység kg Hőcserélő Víztérfogat l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Kiegészítő hőcserélő Víztérfogat l - 0,2 0,3 0,4 0,6 Vízáramlás Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Centrifugális, több lapátos, kettős beömlésű Légszállítás Magas ford. m³/h Hangteljesítmény-szint Magas fordulat dba Csőcsatlakozások Víz Belépő 1/2 3/4 1/2 3/4 Kilépő 1/2 3/4 1/2 3/4 Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/

116 FWM-DAT/DAF Flexi típusú egységek FWM-DAT/DAF FWM-DAT/DAF FWEC1, 2, 3A A légszűrő könnyen eltávolítható és tisztítható A gyári szelepkészletek jól szigeteltek, nincs szükség kiegészítő csepptálcára A gyári szelepkészletek beépített szabályzó szelepeket és hőmérséklet érzékelőket tartalmaznak Gyorscsatlakozós rögzítőrendszer fali/mennyezeti szereléshez Kész, összeszerelt 4 csonkú 3 járatú be/ ki szelepek is rendelkezésre állnak Gyorscsatlakozók az elektromos kiegészítőkhöz: nincs szükség szerszámra Csak fűtés és csak hűtés 2 CSÖVES 4 CSÖVES Beltéri egység Hűtési Összes telj. Magas ford. kw 1,54 1,74 1,96 2,42 2,93 3,51 4,33 4,77 6,71 8,02 1,46 1,69 1,79 2,38 2,87 3,46 4,26 4,67 6,64 7,88 teljesítmény Érezhető telj. Magas ford. kw 1,20 1,30 1,42 1,88 2,11 2,72 3,15 3,65 4,91 5,96 1,14 1,27 1,46 1,85 2,07 2,71 3,09 3,57 4,85 5,85 Fűtő teljesítmény 2 csöves Magas ford. kw 2,14 2,20 2,57 3,20 3,81 4,78 5,10 5,95 7,83 10,03-4 csöves Magas ford. kw - 1,90 2,02 2,01 2,92 3,08 4,80 5,05 5,30 7,91 8,35 Felvett telj. Magas fordulat W Áramfelvétel Magas fordulat A 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 Közepes fordulat A 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 Alacsony fordulat A 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 Méretek Egység Mag Szél Mély mm 535x584x x794x x1004x x1214x x584x x794x x1004x x1214x249 Súly Egység kg Hőcserélő Víztérfogat l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Kiegészítő hőcserélő Víztérfogat l - 0,2 0,3 0,4 0,6 Vízáramlás Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Centrifugális, több lapátos, kettős beömlésű Légszállítás Magas ford. m³/h Hangteljesítmény-szint Magas fordulat dba Csőcsatlakozások Víz Belépő 1/2 3/4 1/2 3/4 Kilépő 1/2 3/4 1/2 3/4 Cseppvíz Külső átmérő mm 17 Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/

117 FWB-BT Álmennyezeti légcsatornázható egységek FWB04BT FWEC1, 2, 3A Alacsony zajszint és áramfelvétel az új formájú műanyag ventilátorlapátoknak és továbbfejlesztett villanymotornak köszönhetően Kompakt méreteivel könnyen szerelhető keskeny álmennyezetbe is 3, 4 vagy 6 soros hőcserélő Csepptálca, amely felfogja a hőcserélőből és szabályozó szelepekből kifolyó kondenzvizet A villanymotor fordulatszáma 7 fokozatban állítható (a tekercselés hővédett) A gyártáskor mind a 7 sebességfokozat vezetékeit bekötik a kapcsolódoboz vezérlőegységébe A légszűrő könnyen eltávolítható és tisztítható Csak fűtés és csak hűtés 2 CSÖVES Beltéri egység Hűtési Összes telj. Magas ford. kw 2,61 3,14 3,49 5,08 5,45 6,47 7,57 8,67 10,34 teljesítmény Érezhető telj. Magas ford. kw 1,88 2,16 2,34 3,6 3,87 4,4 5,23 5,96 6,9 Fűtő teljesítmény 2 csöves Magas ford. kw 5,47 6,01 6,47 10,31 11,39 12,28 15,05 16,85 18,78 4 csöves* Magas ford. kw 3,14 5,99 12,8 Felvett telj. Magas fordulat W Áramfelvétel Magas fordulat A 0,36 0,73 1,28 Méretek Egység Mag Szél Mély mm 239x1039x x1389x x1739x609 Súly Egység kg Üzemi súly kg Hőcserélő Víztérfogat l 1,1 1,5 2,2 1,6 2,1 3,2 2,1 2,8 4,2 Kiegészítő Víztérfogat l hőcserélő 0,4 0,6 1,7 Vízáramlás Hűtés l/h Fűtés l/h Kiegészítő hőcserélő l/h Víznyomásesés Hűtés kpa Fűtés kpa Kiegészítő hőcserélő kpa Ventilátor Típus Közvetlen meghajtású centrifugál, előrehajtó lapátozású Légszállítás Magas ford. m³/h Statikus nyomás (ESP) Magas ford. Pa Hangteljesítmény-szint Magas fordulat dba Hangnyomásszint Magas fordulat dba 44,5 47,5 57,5 Csőcsatlakozások Cseppvíz Külső átmérő mm 16 Víz csatlakozások Hűtési hőcserélő " (col) 3/4 Kiegészítő hőcserélő " (col) 3/4 1 Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/230 *4 csöves = 2 csöves + opcionális kiegészítő hőcserélő 117

118 FWE-CT/CF Álmennyezeti légcsatornázható egységek FWE-CT/CF FWEC1,2,3A Könnyű telepítés és karbantartás 4 ventilátor fokozat Nagyteljesítményű légszállítás Vezetékes elektromos vezérlők Statikus nyomás egészen 50Pa-ig Széles működési hőmérséklet tartomány Alapkivitelben bal opcionálisan jobb oldali vízcsatlakozás Szélesebb csepptálca alapkivitelben Gyárilag felszerelt szelep (bal és jobb oldalon egyaránt) G2 osztályú mosható szűrő Polietilén szigetelés Csak fűtés és csak hűtés 2 CSÖVES 4 CSÖVES Beltéri egység Hűtési Összes telj. Magas ford. kw 1,81 2,78 3,49 5,32 5,68 6,92 8,64 1,76 2,69 3,22 5,20 5,61 6,79 8,61 teljesítmény Érezhető telj. Magas ford. kw 1,33 2,08 2,58 3,94 4,30 5,25 6,48 1,28 1,99 2,53 3,81 4,20 5,09 6,39 Fűtő teljesítmény 2 csöves Magas ford. kw 2,31 3,67 4,44 6,65 7,62 9,18 11,10-4 csöves Magas ford. kw - 1,94 3,06 3,76 5,37 6,42 7,52 9,16 Felvett telj. Magas fordulat W Áramfelvétel Extra magas fordulat A 0,206 0,309 0,372 0,533 0,731 0,811 1,031 0,206 0,309 0,372 0,533 0,731 0,811 1,031 Magas fordulat A 0,174 0,243 0,265 0,430 0,575 0,648 0,780 0,174 0,243 0,265 0,430 0,575 0,648 0,780 Közepes fordulat A 0,150 0,208 0,217 0,325 0,472 0,523 0,648 0,150 0,208 0,217 0,325 0,472 0,523 0,648 Alacsony fordulat A 0,128 0,177 0,188 0,271 0,400 0,456 0,540 0,128 0,177 0,188 0,271 0,400 0,456 0,540 Méretek Egység Mag Szél Mély mm 253x590 x x590 x x590 x x590 x x590 x x590 x x590 x x590 x x590 x x590 x x590 x x590 x x590 x x590 x1815 Súly Egység kg Üzemi súly kg Hőcserélő Víztérfogat l 0,74 1,02 1,24 1,56 1,97 2,14 2,56 0,74 1,02 1,24 1,56 1,97 2,14 2,56 Kiegészítő hőcserélő 0,25 0,34 0,41 0,52 0,66 0,71 0,85 Vízáramlás Hűtés l/h Fűtés l/h , Víznyomásesés Hűtés kpa 15,1 11,7 23,9 46,4 14,8 19,3 32,9 14,5 11,4 21,6 46,3 14,6 19,1 32,7 Fűtés kpa 6,1 4,9 9,7 17,9 6,6 8,4 13,7 3,6 8,8 15,6 31,8 58,6 74,6 123 Ventilátor Típus Centrifugál előrehajló lapátozású Centrifugál előrehajló lapátozású Légszállítás Magas ford. m³/h ,41 501,23 571,11 905, , , ,98 Hangteljesítmény-szint Magas fordulat dba Hangnyomásszint Magas fordulat dba Csőcsatlakozások Cseppvíz Külső átmérő mm 19,05 19,05 Víz csatlakozások Hűtési hőcserélő " (col) 3/4 3/4 3/4 Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/ ~/50/

119 FWD-AT/AF Flexi típusú egységek FWD04AT/AF FWD04AT/AF FWEC1,2,3A Gyorscsatlakozós rögzítőrendszer fali/mennyezeti szereléshez Egyenes légcsatorna csatlakozó a kifúvási oldalon Elektronikus vezérlő vízhőmérséklet érzékelővel együtt kapható, a alapkivitelű, fejlett (ADVANCED) és ADVANCED PLUS verziókhoz is A légszűrő könnyen eltávolítható és tisztítható Csak fűtés és csak hűtés 2 CSÖVES 4 CSÖVES Beltéri egység Hűtési Összes telj. Magas ford. kw 3,90 6,20 7,80 8,82 11,90 16,40 18,30 3,90 6,20 7,80 8,82 11,90 16,40 18,30 teljesítmény Érezhető telj. Magas ford. kw 3,08 4,65 6,52 7,16 9,36 12,80 14,10 3,08 4,65 6,52 7,16 9,36 12,80 14,10 Fűtő teljesítmény 2 csöves Magas ford. kw 4,05 7,71 9,43 10,79 14,45 19,81 21,92-4 csöves Magas ford. kw - 4,49 6,62 9,21 15,86 21,15 Felvett telj. Magas fordulat W , Áramfelvétel Magas fordulat A 0,95 1,58 1,97 3,21 5,37 0,95 1,58 1,97 3,21 5,37 Méretek Egység Mag Szél Mély mm 280x754 x x964 x x1174x x1174 x x1384x x754 x x964 x x1174x x1174 x x1384x718 Súly Egység kg Hőcserélő Víztérfogat l 1,06 1,42 1,79 2,38 2,5 4,02 5,03 1,06 1,42 1,79 2,38 2,50 4,02 5,03 Kiegészítő hőcserélő Víztérfogat l - 0,35 0,47 0,59 1,42 1,72 Vízáramlás Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Centrifugális, több lapátos, kettős beömlésű Centrifugális, több lapátos, kettős beömlésű Légszállítás Magas ford. m³/h Statikus nyomás (ESP) Magas ford. Pa Hangteljesítmény-szint Magas fordulat dba Csőcsatlakozások Cseppvíz Külső átmérő mm Víz csatlakozások Hűtési hőcserélő " (col) 3/4 1 3/4 1 Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/230 1~/50/

120 FWT-CT Oldalfali egységek FWT-CT WRC-HPC Széles működési hőmérséklet tartomány Könnyű telepítés és karbantartás 3 ventilátor fokozat Kettős beszívású centrifugál ventilátorok Kiváló légáramlás és levegőelosztás Rugalmas telepíthetőség (a vízcsövek mindkét oldalról csatlakoztathatók) Nagyteljesítményű légszállítás 1. osztályú önoltó hőszigetelés Kivehető és mosható légszűrő (1. osztályú önoltó) Vezeték nélküli távvezérlés 9 m távolságig, vezetékes vagy egyszerűsített távvezérlő rendelhető LED-es kijelző mutatja a készülék (normális vagy hibás) működését Csak fűtés és csak hűtés Beltéri egység Hűtési teljesítmény Összes telj. Magas ford. kw 2,43 2,70 3,31 4,54 5,28 Érezhető telj. Magas ford. kw 1,85 2,02 2,64 3,43 4,10 Fűtő teljesítmény 2 csöves Magas ford. kw 3,22 3,52 4,40 6,01 5,26 Felvett telj. Magas fordulat W Áramfelvétel Magas fordulat A 0,19 0,20 0,21 0,29 0,34 Közepes fordulat A 0,18 0,20 0,20 0,26 0,32 Alacsony fordulat A 0,17 0,19 0,19 0,25 0,31 Méretek Egység Mag Szél Mély mm 288x800x x800x x800x x1065x x1065x224 Súly Egység kg Üzemi súly kg 9,5 9,6 9, Hőcserélő Víztérfogat l 0,52 0,58 0,58 0,95 0,95 Vízáramlás Hűtés l/h Fűtés l/h Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Keresztáramlású ventilátor Keresztáramlású ventilátor Keresztáramlású ventilátor Keresztáramlású ventilátor Keresztáramlású ventilátor Légszállítás Magas ford. m³/h Hangteljesítmény-szint Magas fordulat dba Hangnyomásszint Magas fordulat dba Csőcsatlakozások Cseppvíz Külső átmérő mm Víz csatlakozások Hűtési hőcserélő " (col) 1/2 1/2 1/2 1/2 1/2 120

121 FWC-BT/BF Körbe kifúvós, kazettás álmennyezeti egységek FWC-BT/BF BRC315D7 BRC7F532F A 360 -os levegő-kifúvás egyenletes légáramlást és hőmérsékletet biztosít Modern, fehér szinű dekorációs panel (RAL9010) Frisslevegő hozzávezetési lehetőség az egészséges életkörülmények érdekében A vízszintes irányú levegő-kibocsátás huzatmentes működést biztosít és elkerülhetővé teszi a mennyezet beszennyeződését Sarokba telepítés esetén egy vagy két lamella lezárható Alapkivitelben: cseppvíz-szivattyú 850mm-es emelőmagassággal Csak fűtés és csak hűtés 2 CSÖVES 4 CSÖVES Beltéri egység Hűtési Összes telj. Magas ford. kw 5,0 5,6 6,3 7,2 4,9 5,6 6,3 7,2 teljesítmény Érezhető telj. Magas ford. kw 3,4 4,0 4,5 5,3 3,4 3,9 4,4 5,2 Fűtő teljesítmény 2 csöves Magas ford. kw 6,3 7,1 8,3 9,5-4 csöves Magas ford. kw - 6,2 6,8 7,8 8,8 Felvett telj. Magas fordulat W Méretek Egység Mag Szél Mély mm 288x840x x840x840 Súly Egység kg Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Turbó ventilátor Turbó ventilátor Légszállítás Magas ford. m³/h Hangteljesítmény-szint Magas fordulat dba Hangnyomásszint Magas fordulat dba Csőcsatlakozások Víz Belépő 3/4 BSP (belső menetes) 3/4 BSP (belső menetes) Kilépő 3/4 BSP (belső menetes) 3/4 BSP (belső menetes) Cseppvíz Külső átmérő mm VP25 (külső átm. 32, belső átm. 25) VP25 (külső átm. 32, belső átm. 25) Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/ ~/50/

122 FWF-BT/BF 4 kifúvási irányú kazettás álmennyezeti egységek FWF-BT/BF BRC315D7 BRC7F532F Modern, fehér szinű dekorációs panel A kompakt kivitel (570 mm szélesség) bármilyen mennyezeti beépítést lehetővé tesz és a hagyományos építészeti elemekhez illeszkedik anélkül, hogy az álmennyezetbe szervizajtót kellene vágni A vízszintes irányú automatikus légterelés huzatmentes működést biztosít és elkerülhetővé teszi a mennyezet beszennyeződését Frisslevegő hozzávezetési lehetőség az egészséges életkörülmények érdekében Sarokba telepítés esetén egy vagy két lamella lezárható Alapkivitelben: cseppvíz-szivattyú 750mm-es emelőmagassággal Csak fűtés és csak hűtés 2 CSÖVES 4 CSÖVES Beltéri egység Hűtési Összes telj. Magas ford. kw 1,7 2,8 3,3 4,0 1,7 2,3 2,8 3,5 teljesítmény Érezhető telj. Magas ford. kw 1,3 1,7 2,1 2,7 1,3 1,7 2,3 Fűtő teljesítmény 2 csöves Magas ford. kw 2,6 3,4 4,1 5,3-4 csöves Magas ford. kw - 3,1 3,3 3,9 4,8 Felvett telj. Magas fordulat W Méretek Egység Mag Szél Mély mm 285x575x x575x575 Súly Egység kg Víznyomásesés Hűtés kpa Fűtés kpa Ventilátor Típus Turbó ventilátor Turbó ventilátor Légszállítás Magas ford. m³/h Hangteljesítmény-szint Magas fordulat dba Hangnyomásszint Magas fordulat dba Csőcsatlakozások Víz Belépő 3/4 BSP (belső menetes) 3/4 BSP (belső menetes) Kilépő 3/4 BSP (belső menetes) 3/4 BSP (belső menetes) Cseppvíz Külső átmérő mm VP20 (külső átm. 26, belső átm. 20) VP20 (külső átm. 26, belső átm. 20) Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/ ~/50/

123 FWF-CT 4 kifúvási irányú kazettás álmennyezeti egységek FWF-CT MERCA SRC-COA/HPA WRC-HPC 4 irányú kifúvás és légáramlás szabályozás A kompakt kivitel (570 mm szélesség) bármilyen mennyezeti beépítést lehetővé tesz és a hagyományos építészeti elemekhez illeszkedik anélkül, hogy az álmennyezetbe szervizajtót kellene vágni Széles működési hőmérséklet tartomány Alsó levegőbeszívás Könnyű telepítés és karbantartás Beépített magasnyomású cseppvíz-szivattyú 700 mm emelkedéssel Kettős beszívású centrifugál ventilátorok Nagyteljesítményű légszállítás 3 ventilátor fokozat Infrás távvezérlő a dekorációs panelkészlettel alaptartozék Csak fűtés és csak hűtés 2 CSÖVES Beltéri egység Hűtési Összes telj. Magas ford. kw 2,49 4,10 4,54 teljesítmény Érezhető telj. Magas ford. kw 1,91 2,93 3,37 Fűtő teljesítmény 2 csöves Magas ford. kw 3,52 4,69 5,28 Felvett telj. Magas fordulat W Áramfelvétel Magas fordulat A 0,27 0,28 0,34 Méretek Egység Mag Szél Mély mm 250x570x570 Súly Egység kg Üzemi súly kg Víznyomásesés Hűtés kpa 19,00 27,00 29,00 Fűtés kpa 17,00 24,00 27,00 Ventilátor Típus Közvetlen meghajtású turbó ventilátor Légszállítás Magas ford. m³/h Hangteljesítmény-szint Magas fordulat dba Hangnyomásszint Magas fordulat dba Csőcsatlakozások Cseppvíz Külső átmérő mm 19,05 Víz csatlakozások Hűtési hőcserélő " (col) 3/4 Betáp Fázis / Frekvencia / Feszültség Hz/V 1~/50/

124 Légkezelő egységek A Daikin légkezelő egységek az egyszerű üzembe helyezéssel és rugalmas alakíthatósággal bármely épület és bármely alkalmazás céljai és igényei szerint személyre szabhatók. A rendszer a piacon kapható legkörnyezetkímélőbb és leghatékonyabb, ezáltal csökkentve az ökológiai lábnyomot, az energiafogyasztás csökkentésével pedig a költségeket is. A kis helyigénynek és kiterjedt funkcióknak köszönhetően egységeink bármely alkalmazási területen kiváló megoldást nyújtanak. Tartalom Termékválaszték 125 SZOFTVER ÉS EUROVENT TANÚSÍTÁS 126 A MŰKÖDÉS ALAPELVE 128 D-AHU PROFESSIONAL 130 D-AHU ENERGY 131 D-AHU EASY 135 PLUG AND PLAY VEZÉRLŐK 136 FRESH AIR CSOMAG 136 A választható kiegészítőkre és opciókra vonatkozó további részletekért, lásd a katalógus 140-ik oldalát. 124

125 Áttekintés Légszállítás (m 3 /óra x 1000) D-AHU Professional 500 m 3 /óra egészen m 3 /óráig D-AHU Energy 1500 m 3 /óra egészen m 3 /óráig D-AHU Easy 500 m 3 /óra egészen m 3 /óráig Vezérlőeszközök* 0,75 kw motortól egészen 22 kw motorig EC ventilátor** 500 m 3 /óra ÚJ egészen m 3 /óráig * opcionális - a Professional és Energy sorozathoz ** opcionális 125

126 Daikin légkezelő egységek Szoftver Az ASTRA a Daikin által kifejlesztett nagy teljesítményű szoftver, amely gyors és átfogó szolgáltatást nyújt ügyfeleinknek a légkezelő egységek kiválasztásában és hasznosíthatóságuk felmérésében. Egy mindenre kiterjedő eszközt nyújt, amelyben bármely típusú termék összeállítható és a berendezések a tervezési igényeknek megfelelően személyre szabhatók. Az eredmény egy olyan átfogó ajánlat, amely tartalmazza az összes műszaki adatot és rajzot, a levegő valós állapotváltozását megmutató pszihometrikus diagramot, és a ventilátorok jelleggörbéjét. A Daikin azonban még ennél is többet kíván nyújtani ügyfeleinek. A MECCANO elnevezésű, új fejlesztésű szoftverrel az ajánlat gyorsan végrehajtható, rendeléssé konvertálható. A műszaki rajzok elküldhetők az ügyfélnek, a kivitelezési rajzok a kivitelezőnek, és az eszközzel az anyaglista, termékkódok listája is elkészíthető. Az ASTRA-MECCANO szoftverek integrációjával pedig a folyamat minden lépése automatizálható, ezáltal az ajánlatkészítéstől a konkrét kivitelezésig szükséges idő jelentősen lecsökken. Eurovent tanúsítvány A Daikin részt vesz a légkezelőegységekre vonatkozó Eurovent tanúsítási programban. A Daikin termékek tanúsítási száma és ezek listája a megtalálható. AHU N : Range: D-AHU DAIKIN LÉGKEZELŐ EGYSÉGEK Burkolatok mechanikus ellenállóképessége Burkolat légtömörség Negatív nyomás -400 Pa Burkolat légtömörség Pozitív nyomás +700 Pa Szűrő bypass szivárgás Hőátvezetés A burkolat hőhíd mentessége EREDMÉNY SP65 D1 L1 L1 F9 T2 TB2 AZ EN1886 SZABVÁNY SZERINTI EUROVENT MINŐSÍTÉS BURKOLATOK MECHANIKUS ELLENÁLLÓKÉPESSÉGE Burkolat osztály Maximum relatív eltérés mm x m -1 BURKOLATOK légtömörsége NEGATÍV NYOMÁSRA -400 PA Szivárgási osztály Maximális szivárgási mutató (f 400 ) l x s -1 x m -2 BURKOLATOK légtömörsége POZITÍV NYOMÁSRA +700 PA Szivárgási osztály Maximális szivárgási mutató (f 700 ) l x s -1 x m -2 SZŰRŐ BYPASS SZIVÁRGÁS Szűrőosztály Maximum bypass szivárgás aránya az átfolyási arány %-ban HŐÁTVEZETÉS Osztály Hőátvezetés (U) W/m 2 x K A BURKOLAT hővezetése Osztály Tényleges hőhíd (kb) W x m -2 x K-1 F9 0,50 T1 U <= 0,5 D1 4,00 L1 0,15 L1 0,22 TB1 0,75 < K b <= 1 F8 1 T2 0,5 < U <= 1 TB2 0,6 < K b <= 0,75 D2 10,00 L2 0,44 L2 0,63 F7 2 T3 1 < U <= 1.,4 TB3 0,45 < K b <= 0,6 F6 4 T4 1,4 < U <= 2 TB4 0,3 < K b <= 0,45 D3 10 FÖLÖTT L3 1,32 L3 1,90 G1 - F5 6 T5 Nincs követelmény TB5 Nincs követelmény 126

127 127

128 Daikin légkezelő egységek A működés alapelve A Daikin légkezelő egységek alapváltozatai rugalmas felhasználást tesznek lehetővé. A rendszer számos személyre szabási opciót kínál számos változatban és különböző funkciókkal. Bemeneti oldal Zsalu és gyárilag felszerelt mozgató motor 2 Zsákszűrő gyárilag felszerelt nyomáskülönbség mérővel és kezelő ajtóval Kifújt levegő 3 Hővisszanyerős rendszer (lemezes vagy forgódobos hőcserélő) 4 Keverődoboz hőszabályozóval és gyárilag felszerelt kapcsolókkal 5 R410A hűtőközegű hővisszanyerős rendszerrel, galvanizált kondenzvíz tálcával és cseppvédelemmel Friss levegő 6 Befúvó ventilátor (kezelő ajtóval, nyílással, motor hajtás figyeléssel, beszerelt és vezetékezett világítás és BE/KI kapcsoló) Ventilátorok Előrehajló lapátozású ventilátor Hátrahajló lapátozású ventilátor Hátrahajló szárnyprofil lapátozású ventilátor Ventilátor csatlakozó EC ventilátor Hőcserélők Elpárologtató Gőzös hőcserélő Direkt elpárologtatós (DX) hőcserélő Túlhevített vizes hőcserélő Elektromos fűtés Párásítók Felszíni párologtatású párásító szivattyú nélkül (vízveszteség) Felszíni párologtatású párásító keringető szivattyúval Légmosó kamra szivattyú nélkül (vízveszteség) Légmosó kamra keringető szivattyúval Gőz beporlasztó közvetlen gőztermeléssel Gőz beporlasztó helyi elosztóval Vízporlasztó párásító 128

129 Daikin légkezelő egységek A rendszer Plug and Play egységgel vezérelhető Levegő hőmérséklet szabályozás Hűtött víz és DX hűtőrendszer szabályozás Szabadhűtés Automatikus CO 2 szabályozás Egyedülálló szekciónkénti hőszigetelő profil Hőhídmentes kialakítás a teljes AHU választékra Sima belső felület, jobb IAQ (beltéri levegő minőség) Common Megszokott design kialakítás design New Az New McQuay új Daikin McQuay dizájn design design 8 7 Visszanyomó oldal 7 Zsákszűrő gyárilag felszerelt nyomáskülönbség mérővel és kezelő ajtóval. Elszívott levegő 8 Elszívó ventilátor (kezelő ajtóval, nyílással, motor hajtás figyeléssel, beszerelt és vezetékezett világítás és BE/KI kapcsoló) 9 Keverődoboz hőszabályozóval és gyárilag felszerelt kapcsolókkal Befújt kezelt levegő 10 Hővisszanyerős rendszer (lemezes vagy forgódobos hőcserélő) 11 Zsalu és gyárilag felszerelt mozgató motor, illetve automatika vezérlés 5 6 Hővisszanyerős rendszerek Forgódobos szenzibilis vagy szorpciós Lemezes hőcserélő (bypass ág lehetőséggel) Közvetítőközeges hővisszanyerők Egyéb részek Rezgéscsillapító Keverődoboz motorosan vagy manuálisan szabályozható zsalukkal Üres elem Szűrők Szintetikus síkszűrő Sík alumíniumhálós szűrő Merev zsákszűrő Puha zsákszűrő Nagy hatékonyságú szűrő Aktív szénszűrő Aktív szagtalanító szénszűrő Tartozékok Vezérlő funkciók Fagyásvédelem Nyomásmérők Meghajtó Tető (kültéri kivitel) 129

130 Daikin légkezelő egységek D-AHU Professional: A legrugalmasabb megoldás Előre meghatározott méretválaszték Huszonhét (27) előre meghatározott méret a legköltséghatékonyabb összeállításhoz és gyártási szabványosításhoz. Korlátlanul variálható méretek - A speciális alkalmazásokra tervezett egységeket világszerte használják. Nagyon kis mértékű, 1 cm-es méret változtatási lehetőséggel az ügyfél igényeihez igazítható. - Légszállítás 500 m 3 /órától egészen m³/óráig - Az összes egység moduláris kialakítású, így könnyen szállítható és egyszerűen összeszerelhető. Előre meghatározott méretek - Méret összefoglaló Méret Légszállítás (m 3 /óra) Magasság - mm Szélesség - mm Méret Légszállítás (m 3 /óra) Magasság - mm Szélesség - mm Variálható méretek Példa Rugalmas méretkialakítás az AHU optimalizációhoz 1 cm lépték a szélességi és magassági méreteknél A testreszabott méreteknek nincs többletköltsége Nem növekszik a szállítási határidő Légáramlás (m 3 /óra) A berendezés mérete STD x1750 Magasság - mm Szélesség - mm Áramlási sebesség m/s , ,46 130

131 Daikin légkezelő egységek D-AHU Energy: A legjobb szezonális teljesítmény és gyors megtérülés A Daikin vezető szerepet tölt be az energiahatékony termékek fejlesztésében, az Energy sorozat pedig ennek megfelelően a légkezelő egységeknél lehetséges legjobb paramétereket nyújtja. A D-AHU Energy sorozat optimalizálja az energiafogyasztást és csökkenti az üzemelési költségeket. Ez a szokványos légkezelési egységekhez képest alacsonyabb szezonális (éves) energiafogyasztást és az üzemeltetési költség csökkenését jelenti. 131

132 Daikin légkezelő egységek Magas hatékonyságú választható elemek Magas hatékonyságú hővisszanyerés A D-AHU Energy sorozat magas hatékonyságú hővisszanyerő berendezésekkel van ellátva, amely a leadott hő minimum 65%-át, de akár 90%-át is visszanyeri. Az ügyfél különböző berendezések közül választhat, a hővisszanyerős rendszer különösen a következőkkel kombinálható: Prémium hatékonyságú motor Az Energy sorozathoz az elektromos fogyasztás további csökkentése érdekében az EU (EK) 640/2009 követelményeinek megfelelő prémium hatékonyságú motorok választhatók. Kondenzációs kerék Entalpia kerék Szorpciós kerék Nagy hatékonyságú ventilátor Akár 85%-os hatékonyságú, valamint megerősített csapágyakkal rendelkező dupla szélességű, dupla bemenettel rendelkező és hátrafelé hajtó szárnyprofil lapátokkal rendelkező ventilátorok is választhatók. Plug and Play vezérlők A Daikin hatékony vezérlőrendszert dolgozott ki az összes kiválasztott elem vezérléséhez, akár önállóan, akár külső vezérlő rendszerből szabályozva. A vezérlőcsomag tartalmazza a kezelőpanelt, fejlett mikroprocesszort, hőmérséklet, levegő minőség és páratartalom érzékelőket. 132

133 Daikin légkezelő egységek A befektetés megtérülése A légkezelő egység teljesítménye meghatározó mértékben járul hozzá a klímaszabályozó rendszer hatékonyságához, és annak ellenére, hogy az eredeti befektetés összege magasnak tűnhet, a speciális technológiák és üzemi hatékonyság által termelt megtakarítás a befektetés gyors megtérülését garantálja. A D-AHU Energy sorozat egyedülálló paraméterekkel rendelkezik, ezzel csökkentve a felhasznált energia mennyiségét, ezáltal pedig az üzemeltetési költség mértékét. A termék várható 15 éves élettartama során ez jelentős megtakarítást eredményez, különösen az egyre növekvő energiaárak mellett. AHU életciklus költségek (LCC) Standard sorozat D-AHU Energy sorozat MEGTAKARÍTÁS Befektetés megtérülése Versenytárs Daikin Idő Energiafogyasztás Kezdeti költség Karbantartás Megtakarítás A specifikus ventilátorteljesítmény (SFP) mutató a légkezelő egység által elfogyaszott energia mennyiségét mutatja. Az EN és EN előírások szerint, minél alacsonyabb az SFP, annál alacsonyabb a légkezelő egység energiafogyasztása. A D-AHU Energy egységek a leghatékonyabb technológiák alkalmazásával a lehető legalacsonyabb SFP értékkel való működést teszik lehetővé. Ezek az egységek az épületek energiahatékonyságára vonatkozó, a globális felmelegedés hatásainak enyhítését célzó európai direktívának (EPBD) megfelelően készültek. 133

134 Daikin légkezelő egységek D-AHU Energy Műszaki adatok D-AHU ENERGY 1-10 D-AHU ENERGY Méret Méret Sebesség 2,0 m/s Sebesség 2,0 m/s (m 3 /óra) (Sebesség 2,5 m/s) Sebesség 2,5 m/s Sebesség 2,5 m/s Légszállítás 1000 (m 3 /óra) Légszállítás 1000 (m 3 /óra) D-AHU ENERGY 1-20 Variálható méretek Méret Légszállítás (m 3 /óra) Sebesség 2,5 m/s Magasság - mm Szélesség - mm Rugalmas méretkialakítás az AHU optimalizációhoz 1 cm lépték a szélességi és magassági méreteknél A testreszabott méreteknek nincs többletköltsége Nem növekszik a szállítási határidő Példa Légáramlás (m 3 /óra) A berendezés mérete 15-ös méret 1480 x 1660 Magasság - mm Szélesség - mm Áramlási sebesség m/s 2,04 2,50 134

135 Daikin légkezelő egységek D-AHU Easy: Ideális megoldás az egyszerű légkezelési feladatokhoz A széles, 500 m 3 /órától m 3 /óráig* terjedő légszállítási tartomány lehetővé teszi, hogy a légkezelés módjától függően válassza ki a megfelelő áramlási sebességet. Előre meghatározott méretek Tizenöt előre meghatározott méret közül választhatja ki az igény szerinti legmegfelelőbbet és a leghatékonyabbat. Változtatható méretek A "végtelen számú" variálható méret lehetővé teszi a rendszer elemeinek szűk helyre történő telepítését. A rendszer elemeinek méretei 1 cm-ként nőnek / csökkennek. Előre meghatározott méretek - Általános méretek Méret Std 1 Std 2 Std 3 Std 4 Std 5 Std 6 Std 7 Std 8 Std 9 Std 10 Std 11 Std 12 Std 13 Std 14 Std 15 Légszállítás (m 3 /óra) Sebesség 2,5 m/s Magasság - mm Szélesség - mm Példa Légáramlás (m 3 /óra) A berendezés mérete STD x1700 Variálható méretek Magasság - mm Szélesség - mm Áramlási sebesség m/s , ,48 Rugalmas méretkialakítás az AHU optimalizációhoz 1 cm lépték a szélességi és magassági méreteknél A testreszabott méreteknek nincs többletköltsége Nem növekszik a szállítási határidő *Az 500 m 3 óra és m 3 /óra légszállítási tartományt nem standard méretek alapján számoltuk ki (max. méretek 2150x2150) és 2,5 m/s sebességet vettünk alapul D-AHU Easy 1-8 D-AHU Easy Méret Méret (m 3 /h) ) 1105 (m 3 /h) ) (Sebesség 2,5 m/s) Sebesség 2,0 m/s Sebesség 2,5 m/s Sebesség 3,0 m/s (m 3 /h) 5560 (m 3 /h) Sebesség 2,0 m/s Sebesség 2,5 m/s Sebesség 3,0 m/s 0 0,5 10 1,5 0,5 21 2,5 1,5 32 3,5 2,5 43 4,5 3,5 54 5,5 4,5 56 5,5 6,5 67 6,5 7,5 7 7,5 Légszállítás /1000 (m 3 /óra) Légszállítás /1000 (m 3 /óra) 135

136 Daikin légkezelő egységek Plug and Play vezérlők: Pontosabb szabályozás, nagyobb rugalmasság Az új, Plug and Play vezérlőrendszer minden korábbinál pontosabb szabályozást tesz lehetővé, a felhasználó a beállítások széles körét adhatja meg, ami egyedülálló felhasználhatósági rugalmasságot eredményez. A gyárilag felszerelt elektromos vezérlőpanel, közvetlen digitális vezérlővel (DDC) együtt beépített hőmérséklet, pára és CO 2 érzékelőkkel kombinálva szabályozza a keverőzsalukat, hővisszanyerést, vízszelepeket, a szűrő nyomáskapcsolókat és ventilátorokat, ventilátormotorokat és invertereket. Minden alkatrész gyárilag vezetékezett és az egyes AHU modulok gyorscsatlakozókkal egymáshoz kapcsolhatók. Az AHU vezérlőrendszerrel szabályozható a vizes hűtő és fűtő kalorifer, a direkelpárologtatós (DX) hűtés és/vagy fűtés (az ERQ/VRV-vel együtt), akár egy akár több hűtőkörös kivitelben (maximum négy hűtőkör DX hőcserélőnként). Daikin Fresh Air csomag Magas hatékonyság A Daikin hőszivattyúk energiahatékonysága jól ismert. A VRV sorozat hőszivattyús és hővisszanyerős egységeket kínál, akár 9,02 magas részterhelés melletti hatékonysággal. Az AHU beépítése a hővisszanyerős rendszerbe további előnyökkel is jár, mert egy irodai rendszer például sokszor hűtési üzemmódban működik, miközben a kültéri levegő túl hideg ahhoz, hogy kezelés nélkül a beltérbe engedjük. Ebben az esetben a belső levegő hőjét használjuk fel a bejövő friss levegő melegítésére. Az AHU hiányában a bejövő friss levegő ilyen 'ingyenes felmelegítése' nem lenne lehetséges. Magas komfortszint A DAIKIN ERQ és VRV egységek gyorsan reagálnak a beszállított levegő hőmérsékletében érzékelhető változásokra, ami állandó beltéri hőmérsékletet és magas komfortszint elérését eredményezi. A legkiemelkedőbb megoldást a VRV egységek biztosítják, amelyek folyamatos fűtést nyújtanak, még a leolvasztási időszakban is. Gyárilag felszerelt és forrasztott Fresh Air csomag VRV IV vagy ERQ kondenzáló egység Expanziós szelep (EKEXV) Elektronikus csatlakozó (EKEQ-FCB) 136

137 137

138 UATYQ-CY1 Tetőre szerelt egységek UATYQ-CY1 Távszabályzó Egyszerűen telepíthető a "Plug and play" telepítéssel és egyszeri konfigurációval; nincs szükség további csövekre, mert a belső és külső egységek gyárilag egymáshoz csatlakoznak Nagy hatékonyságú és megbízható scroll kompresszor Széles működési tartomány A lapostető kivitel lehetővé teszi a raktárak és tárolóhelyek maximális kihasználását Az ECONOMISER opcióval a szabadhűtés és frisslevegő bevitel is megoldható Átalakítható levegő szívó és nyomóoldal: a ventilátor két irányba felszerelhető A gyárilag előre feltöltött hűtőközeg tiszta és hatékony működést biztosít A ventilátor ékszíj hajtású, így a megkívánt statikus nyomást és légáramot szükség szerint be lehet állítani A standard kivitelben állítható ventilátor oldali ékszíjtárcsa segítségével a berendezés munkapontja legkülönbözőbb légszállítási és külső statikus nyomáshoz igazítható Korróziógátlóval kezelt hőcserélő "PLUG AND PLAY" TELEPÍTÉS Fűtés és hűtés Beltéri egység Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw Fűtés Névl. kw EER COP Elpárologtató Légszállítás Hűtés m³/perc Külső statikus nyomás Pa Elpárologtató csőcsatlakozások Kondenzvíz elvezető cső OD - Külső átmérő mm Kondenzátor Méretek Egység Ma Szé Mé mm Súly Egység kg Burkolat Szín Világosszürke Légszállítás Hűtés m3/h Működési Hűtés Min.~Max. C tartomány Fűtés Min.~Max. C nedves hőm. Hangnyomásszint Névl. dba Hangteljesítmény-szint Névl. dba Hűtőközeg Típus R-410A Betáp Fázis / Frekvencia / Feszültség Hz/V Economiser kiegészítő UATYQ250CY1 UATYQ350CY1 UATYQ450CY1 UATYQ550CY1 UATYQ600CY1 UATYQ700CY1 27,340 35,580 44,720 55,690 66,820 72,600 24,910 34,790 41,790 53,930 61,690 69,610 8,140 10,780 13,040 16,740 19,650 21,610 7,330 10,840 12,860 15,540 18,580 21,420 3,36 3,30 3,43 3,33 3,40 3,36 3,40 3,21 3,25 3,47 3,32 3,25 93,6 121,8 160,2 189,6 206,7 235, ,4 1150x1638x x2209x x2209x x2209x x2209x x2209x ~52-15~ ~/50/ Beltéri egység ECONO250AY1 ECONO350AY1 ECONO450AY1 ECONO550AY1 ECONO600AY1 ECONO700AY1 Méretek Becsomagolt Magasság mm 534 készülék Szélesség mm Mélység mm Súly Egység kg Csomagolás Súly kg Ventilátor Légszállítás Hűtés Névl. l/s m3/h Választható a következőkhöz UATYQ250CY1 UATYQ350CY1 UATYQ450CY1 UATYQ550CY1 UATYQ600CY1 UATYQ700CY1 138

139 UATYP-AY1(B) Tetőre szerelt egységek UATYP-AY1(B) Távszabályzó Egyszerűen telepíthető a "Plug and play" telepítéssel és egyszeri konfigurációval; nincs szükség további csövekre, mert a belső és külső egységek gyárilag egymáshoz csatlakoznak A gyárilag előre feltöltött hűtőközeg tiszta és hatékony működést biztosít A ventilátor ékszíj hajtású, így a megkívánt statikus nyomást és légáramot szükség szerint be lehet állítani A lapostető kivitel lehetővé teszi a raktárak és tárolóhelyek maximális kihasználását Nagy hatékonyságú és megbízható scroll kompresszor Korróziógátlóval kezelt hőcserélő Fűtés és hűtés Beltéri egység Hűtési teljesítmény Névl. kw Fűtő teljesítmény Névl. kw Teljesítményfelvétel Hűtés Névl. kw Fűtés Névl. kw EER COP Elpárologtató Légszállítás Hűtés m³/perc Külső statikus nyomás Pa Elpárologtató csőcsatlakozások Kondenzvíz elvezető cső OD - külső átmérő mm Kondenzátor Méretek Egység Ma Szé Mé mm Súly Egység kg UATYP850AY1B UATYPC10AY1 UATYPC12AY1 78,6 101, ,609 87,78 102, ,314 36,10 43,170 48,200 32,10 41,670 46,800 2,18 2,34 2,27 2,73 2,45 2,70 263, , x2250x x2252x Burkolat Szín Világosszürke Légszállítás Anyag Hűtés m3/h - - Horganyzott lágyacél Működési tartomány Hűtés Fűtés Min.~Max. C Min.~Max. C nedves hőm. 20~46-15~20 Hangteljesítmény-szint Névl. dba - Hűtőközeg Típus R-407C Betáp Fázis / Frekvencia / Feszültség Hz/V 3N~/50/ ~/50/

140 Vezérlőrendszerek és kiegészítők Tartalom Modbus csatlakozó 141 BACnet csatlakozó 142 LonWorks csatlakozó 143 Kiegészítők és tartozékok listája 144 FOLYADÉKHŰTŐK 144 FAN COIL EGYSÉGEK 148 LÉGKEZELŐ EGYSÉGEK

141 CSATLAKOZÓK Modbus csatlakozó Folyadékhűtők, fan coil egységek és légkezelő egységek integrálása épületgépészeti rendszerekbe modbus csatlakozáson Kommunikációs modul Szekvenciális panel EKCM200J EKCM200J EKCM200J EKCM200J EKDSSP-S * D-AHU MODBUS MicroTech III * FWV-D MicroTech III MicroTech III MicroTech III FWEC2A FWEC3A ÉPÜLETFELÜGYELETI RENDSZER Tűzriasztó Biztonság Áramellátási lehetőség Világítás Szivattyú Felvonó * A kommunikációs modul a vezérlőbe van építve 141

142 CSATLAKOZÓK BACnet csatlakozó Integrált vezérlőrendszer a légkezelő egységek, folyadékhűtős és épületgépészeti rendszerek gördülékeny összekapcsolásához BMS Csatlakozó az épületfelügyeleti rendszer felé Kommunikáció a BACnet protokollon keresztül (Ethernetes kapcsolat) Korlátlan rendszerméret Egyszerű és gyors telepítés A PPD adatok elérhetők a BMS rendszerben (csak VRV) BACNET / ETHERNET Daikin folyadékhűtős rendszerek hálózata EKCMBACIP EKCMBACMSTP Szekvenciális panel EKDSSP-S EKCM200J EKCM200J EKCM200J Légkezelő egység hálózata EKCMBACIP EKCMBACMSTP Tűzriasztó Biztonság Áramellátási lehetőség Szivattyú Világítás Felvonó ÉPÜLETFELÜGYELETI RENDSZER 142

143 CSATLAKOZÓK LonWorks csatlakozó Integrálás nyitott hálózatba a légkezelő egységek megfigyelése és funkciók szabályozása LonWorks hálózaton LON ÉPÜLETFELÜGYELET Csatlakozó a Lon csatlakoztatására a LonWorks hálózatokhoz Kommunikáció a Lon protokollon keresztül (csavart vezetékpár) Korlátlan rendszerméret Gyors és könnyű telepítés ETHERNET (TCP/IP) adapter LonTalk Daikin folyadékhűtős rendszerek hálózata EKCMLON Szekvenciális panel EKCM200J EKCM200J EKCM200J EKDSSP-S Légkezelő egység hálózata adapter LonTalk EKCMLON adapter LonTalk LonPoint LonPoint Biztonság Tűzriasztó rendszer ÉPÜLETFELÜGYELETI RENDSZER 143

144 Opciók - FOLYADÉKHŰTŐK Opciók - kis folyadékhűtők Típus Kompr. Hűtőközeg Üzemmód Típus Termékek Léghűtéses SWING SCROLL R-410A R-410A R-410A Szivattyú csatlakozás Ikerszivattyú csatlakozás Beépített hidraulikus modul Egy szivattyú Ikerszivattyú Magas külső stat. nyom. szivattyú OPSC OPTC OPSP OPTP OPHP EWAQ-ADVP STD EWYQ-ADVP STD EWAQ-ACV STD EWAQ-ACW STD EWYQ-ACV STD EWYQ-ACW STD EUWAN-KBZW EUWAP-KBZW EUWAB-KBZW EUWYN-KBZW EUWYP-KBZW EUWYB-KBZW EWAQ-DAYNN EWYQ-DAYNN Vízhűtéses Kondenzátor nélküli hűtőegység SCROLL R-407C EWWP-KBW1N SCROLL R-407C EWLP-KBW1N Opciók - közepes és nagy méretű folyadékhűtők A léghűtéses B. és C. sorozatok elemlistája: E W A D B Z X S Inverter -: inverter nélkül Z: inverter 10 Hatékonysági szint S: Standard X: Magas P: Prémium 11 Zajszint S: Normál L: Alacsony R: Csökkentett (s) Az OP12 és az OP03 hozzáadandó az 1992:. svéd törvény értelmében 16 (1) Nem lehetséges opció kombináció: OPZH+OPZL (2) Nem elérhető az OPLN opcióval Leírás kód EWAQ~BA EWAD-BZ EWYQ~BA EWAD-BZ EWAD~CZ EWAD~CF EWWQ~B- EWAD~D- EWAD~E- ERAD~E- EWWD~G-XS EWWD~G-SS 144 EWLD~G-SS EWWD~I-XS EWLD~I-SS EWWD~FZXS EWAD~C- EWWD~I-SS EWWD-J-SS EWWD~H- EWAQ-E- EWLD-J-SS EWAQ-F- EWYQ-F- EWAQ-GZ EWYQ-GZ Teljes hővisszanyerés 01 Opció Opció Opció Opció Opció Opció Opció Opció Teljes hővisszanyerés 1 hűtőkörön 02 Opció Opció Részleges hővisszanyerés 03 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Direkt indítás (DOL) 04 STD STD STD Csillag delta kompresszor indító (y - d) 05 STD STD STD STD STD STD STD STD STD STD STD STD Lágyindító 06 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Hőszivattyús változat 07 Opció Opció Opció Opció Alacsony előremenő vízhőmérséklet 08 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Dupla vezérelt hőmérséklet beállítás 10 STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Kompresszor túlterhelés hővédelem 11 STD Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Ventilátor hőkioldók 12 STD STD STD STD Opció Fázismonitor 13 STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opció Opció Opció Opció Opció Inverteres kompresszor indítás 14 STD STD Opció STD Alul-/túlfeszültség védelem 15 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Fogyasztásmérő 16 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Teljesítmény tényező javító kondenzátorok 17 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Áramerősség korlátozás-kijelző 19 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció STD Opció Opció Opció Elpárologtató viktaulikus készlet 20 STD STD STD Opció STD STD STD STD STD STD STD STD STD STD STD STD STD Elpárologtató karima készlet 21 Opció STD Opció Opció Elpárologtató VICTAULIC fordító elem (1 pass-os) 22a Opció Elpárologtató VICTAULIC fordító elem (2 pass-os) 22 Opció Opció Elpárologtató VICTAULIC fordító elem (3 pass-os) 23 Opció Elpárologtató karimás fordító elem (1 pass-os) 24a Opció Elpárologtató karimás fordító elem (2 pass-os) 24 Opció Opció Elpárologtató karimás fordító elem (3 pass-os) 25 Opció Kondenzátor ellenkarima készlet 26 Opció Opció Opció Opció Opció Elpárologtató vízoldali nyomás 10 bar-ig 27 STD STD STD STD STD STD STD STD Elpárologtató vízoldali nyomás 25 bar-ig mm párologtató szigetelés 29 Opció STD STD Opció STD Opció Opció Opció Opció Opció STD STD STD STD STD STD STD STD Emelt nyomású ventilátorok 100 pa emelkedéssel 30 CF Emelt nyomású ventilátorok 250 pa emelkedéssel 32 CF Opció Opció 20 mm kondenzátor szigetelés 33 Opció Opció Opció Opció Opció Opció Opció STD Ventilátorsebesség szabályozó (fázishasítás a ventilátoron) 35 STD CF Kondenzátor VICTAULIC készlet 36 Opció Opció Opció Opció STD STD Kondenzátor karima készlet 37 Opció Kondenzátor VICTAULIC fordító elem (1 pass-os) 38a Opció Kondenzátor VICTAULIC fordító elem (2 pass-os) 38 Opció Opció Kondenzátor VICTAULIC fordító elem (3 pass-os 39 Opció Kondenzátor KARIMÁS fordító elem (1 pass-os) 40a Opció Kondenzátor KARIMÁS fordító elem (2 pass-os) 40 Opció Kondenzátor KARIMÁS fordító elem (3 pass-os) 41 Opció Speedtrol - Téli üzem -18 C-ig (Ventilátor szabályzás) 42 Opció Opció Opció Opció Opció Opció Opció Opció Opció Kondenzátor védőrács 43 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Kompresszor tér védőrács 44 Opció Opció Opció Opció Opció Opció Opció Cu-cu kondenzátor 45 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Cu-cu sn kondenzátor 46 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Kondenzátor vízoldali nyomás 16 bar-ig 47 STD STD STD STD STD Kondenzátor vízoldali nyomás 21 bar-ig 48 Bevonatos alumínium lamellák 49 Opció Opció Opció Opció Opció Opció Opció Opció STD STD Cu-ni kondenzátorcsövek 50 Opció Opció Opció Opció Opció

145 Puffertartály Zaj- és kondenzációs nyomás-szabályozás LWE Elektromos Hűtőközeg Kondenzátor Alacsony zajszint Inverteres ventilátorok Magas külső stat. nyom. ventilátorok Magas glikoltartalom Alacsony glikoltartalom Elpárologtató fűtés Főkapcsoló A/Voltmérő Kettős nyomáscsökkentő Szívóoldali elzáró Tekercs védőrács szelep szelep OPBT OPLN OPIF OPHF OPZH OPZL OP10 OP52 OP57 OP03 OP12 OPCG STD STD STD STD STD STD STD STD (2) STD (s) (2) STD (s) Leírás kód EWAQ~BA EWAD-BZ EWYQ~BA EWAD-BZ EWAD~CZ EWAD~CF EWWQ~B- EWAD~D- EWAD~E- ERAD~E- EWWD~G-XS EWWD~G-SS EWLD~G-SS EWWD~I-XS EWLD~I-SS EWWD~FZXS EWAD~C- EWWD~I-SS EWWD-J-SS EWWD~H- EWAQ-E- EWLD-J-SS EWAQ-F- EWYQ-F- EWAQ-GZ EWYQ-GZ Kondenzátor 1 pass-os 51 STD STD Opció Opció Kondenzátor 2 pass-os 52 STD STD Opció STD Kondenzátor 2 pass-os 53 Opció Kondenzátor 3 pass-os 53b Opció Kondenzátor 4 pass-os 54 Áramlásőr kondenzátorhoz 55 STD Opció Víznyomás differenciálkapcsoló elpárologtatóhoz 56 STD STD Opció Opció Elpárologtató elektromos fűtő betét 57 Opció STD STD STD Opció STD STD STD STD STD STD STD STD STD Elpárologtató nyelves áramlásőr 58 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció STD Opció STD STD STD STD STD Kondenzátor nyelves áramlásőr 59 Opció Opció STD Elektronikus expanziós szelep 60 STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Nyomóoldali sarokszelep 61 STD STD STD Opció STD STD STD STD STD Opció Opció STD STD STD Opció Opció Opció Opció Opció Szívóoldali sarokszelep 62 STD Opció Opció STD STD STD STD STD Opció Opció Opció STD Opció Opció Opció Opció Opció Opció Nyomásmérő nyomó oldalra 63 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció STD Opció Opció Opció Opció Opció Opció Nyomásmérő szívó oldalra 64 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Kiegészítő teljesítménylépcsők 65 Környezeti kültéri hőmérséklet-érzékelő és beállítási érték visszaállítása 67 STD STD STD STD STD STD STD STD STD STD STD STD Üzemóra számláló 68 STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Általános hibajel 69 STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Konténerkit 71 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Fa csomagolódoboz 74 Rezgéscsillapító gumibakok 75 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Akusztikai burkolat 76 Opció Opció Opció Opció Opció Opció Opció Opció Opció Rugós rezgéscsillapító 77 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Egy szivattyú (alacsony nyomású) 78 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Egy szivattyú (magas nyomású) 79 Opció Opció Opció Opció Opció Opció Két centrifugális szivattyú (alacsony nyomású) 80 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Két centrifugális szivattyú (magas nyomású) 81 Opció Opció Opció Opció Opció Gyári teszt 82 Külső tartály burkolat nélkül (500 l) (3) 83 Opció Opció Opció Opció Opció Opció Opció Opció Külső tartály burkolat nélkül (1000 l) (3) 84 Opció Opció Opció Opció Opció Opció Opció Opció Külső tartály (500 l) RAL7032 burkolattal (3) 87 Opció Opció Opció Opció Opció Opció Opció Opció Külső tartály (1000 l) RAL7032 burkolattal (3) 88 Opció Opció Opció Opció Opció Opció Opció Opció Beállított érték visszaállítás, teljesítmény korlátozás és leállítás külső hibajelre 90 Opció STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opció Opció Opció Opció Opció Dupla lefúvató szelep átváltószeleppel 91 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció STD Opció Opció STD Opció Opció Opció Téli üzem 1 hűtőkörre 93 Téli üzem 2 hűtőkörre 94 Kompresszor áramkör megszakítók 95 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Ventilátor áramkör megszakítók 96 STD STD STD STD STD STD STD Opció Opció STD STD Főkapcsolóval reteszes ajtó 97 STD (16) STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Vészleállító 98 STD STD STD STD STD STD STD STD STD STD Ventilátorsebesség szabályozó (+ ventilátor csendes üzemmód) 2 99 STD (16) Opció STD Opció Opció Opció Opció Opció Opció Hűtőközeg tartály 100 Opció Opció Elpárologtató jobb oldali vízcsatlakozás 101 Opció Opció Opció Opció Földelés hibarelé 102 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Elpárologtató 1 pass-os 103 STD STD Opció Opció Elpárologtató 2 pass-os 103a STD STD Elpárologtató 3 pass-os 103b STD Opció Elpárologtató ellenkarima készlet 104 Opció Opció Opció Opció Opció Opció Folyadékgyüjtő tartály 105 Opció Opció Opció Gyors újraindítás 110 Opció Opció Opció Magas hőmérsékletű üzemre tervezett kivitel 111 Opció Szállítókészlet 112 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Optimalizált szabad hűtés 113 Opció NORDIC KIT opció 114 Opció Opció Vízszűrő 115 STD STD STD STD STD Kondenzátor hőcserélő védő panelek 116 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció Blygold hőcserélő bevonat 117 Opció Opció Opció Opció Opció Opció Opció Opció Opció Opció 145

146 KIEGÉSZÍTŐK - FOLYADÉKHŰTŐK EWA/YQ ACV3 EWA/YQ ACW1 EUWA/Y*-KBZW1 EWA/YQ~BA* EWA/YQ-DAYN EWAD-E- ERAD-E- Léghűtéses folyadékhűtők EWAD~D- EWA(Y)D~BZ EWAD~C- EWAD~CZ Panelek EKDSSP EKDSSP-S*** EKDDSP EKPWPRO EKPWPROM Soros kártyák és kommunikációs modulok EKAC10C EKACPG EKAC200A EKAC200J EKACBAC EKACLON EKACLONP EKACRS232 EKACWEB EKACBACMSTP EKACBACCERT EKCM200J EKCMLON EKCMBACMSTP EKCMBACIP LON átjáró EKLONPG Egyéb rendszerek és tartozékok EKCLWS EKCON EKCONUSB EKMODEM EKGSMOD EKRP1HB EKRUPCJ EKRUPCK EKRUPCS EKPV2J EKPWPROEXT EKGWWEB EKGWMODEM EKBNPG EKBMSBNA EKBMSMBA EKRUMCA EKRUPC EKRUPG EHMC* EKRP1AHT DTA104A62 EKRUAHTB Mérők EKGAU5/8KA (5-8) EKGAU10/12KA (10-12) EKGAU16KA (16) EKGAU20/24KA (20-24) BHGP26A1 Lágyindító EKSS Puffertartály EKBT Vízcső készlet EKGN210 ( ) EKGN260 (EWAQ DAYN & EWYQ DAYN) * Az EKRUMCA telepítését megelőzően az egységen telepíteni kell az EKAC10C-t. * Az EKAC10C közvetlenül MODBUS BMS rendszerhez csatlakoztatható * Az EKLONPG & EKBNPG telepítéséhez => EKACPG -t kell szerelni az egységre. 146

147 Vízhűtéses folyadékhűtők EWAD-CF EWAQ-E-/F- EWYQ-F- EWAQ-GZ EWYQ-GZ EWW(L)P-KBW1N EWW(L)D~G- EWW(L)D~I- EWWD~H- EWWQ~B- EWW(L)D~J- DWSC & DWDC EWWD-FZXS ( ) 147

148 KIEGÉSZÍTŐK - FAN COIL EGYSÉGEK FWM-DAT/DAF / FWL-DAT/DAF / FWV-DAT/DAF FWD-AT/AF Hálózati- és vezérlőrendszerek Vezetékes távirányító (standard) FWEC1A FWEC1A Vezetékes távirányító (Advanced) FWEC2A FWEC2A Vezetékes távirányító (Advanced Plus) FWEC3A FWEC3A Elektromechanikus vezérlés ECFWMB6 - Beépített FCU vezérlő beszerelő készlet FWECKA - Elektromos vezérlő fali szerelőkészlet FWFCKA FWFCKA Vezetékes távirányító (csak hűtés) - - Vezetékes távirányító (hőszivattyús) - - Vezeték nélküli vezérlő (hőszivattyú) - - Hőmérséklet-érzékelő készlet FWTSKA FWTSKA Relatív páratartalom-érzékelő készlet FWHSKA FWHSKA Ventilátor leállító termosztát YFSTA6 YFSTA6 Master-slave csatlakozó EPIMSB6 EPIMSB6 Elektromos hálózati csatlakozó - - EPIB6 Opcionális PCB MOD-busz csatlakozó - - Távszabályzó - Infravörös - Fűtő/Hűtő - - Távszabályzó - infravörös - Csak hűtő - - Központi távszabályzó + elektromos elosztódoboz földelő kapoccsal (3 blokk) - - Egységes be/ki kapcsoló + elektromos elosztódoboz földelőkapoccsal (2 blokk) - - Programozható időkapcsoló - - Intelligens érintésvezérlő + elektromos szerelődoboz - - Távérzékelő - - Távoli "Be/Ki" és "kényszerkikapcsolás" készlet - - Szelepvezérlő elektromos panel - - Opcionális PCB MOD-busz csatlakozó - - Vezetékes adapter elektromos tartozékokhoz - - FWM-DAT/DAF / FWL-DAT/DAF / FWV-DAT/DAF Szelepek járatú ON/OFF szelepkészlet, 230V mozgatóval, (2 csöves berendezéshez) 3 járatú ON/OFF szelepkészlet, 230V mozgatóval, (4 csöves berendezéshez) E2MV03A6 E2MV06A6 E2MV10A6 ED2MV04A6 ED2MV10A6 E4MV03A6 E4MV06A6 E4MV10A6 ED4MV04A6 ED4MV10A6 2 járatú ON/OFF szelepkészlet, 24V mozgatóval, (hűtő hőcserélő) E2MV207A6 E2MV210A6 3 járatú ON/OFF egyszerűsített szelepkészlet, 230V mozgatóval, (2 csöves) 3 járatú ON/OFF egyszerűsített szelepkészlet, 230V mozgatóval, (4 csöves) 3 járatú ON/OFF szelepkészlet, 24V mozgatóval, (2 csöves) 3 járatú ON/OFF szelepkészlet, 24V mozgatóval, (4 csöves) 2 járatú ON/OFF szelepkészlet, 230V mozgatóval, (hűtő höcserélő) járatú ON/OFF szelepkészlet, 230V mozgatóval, (kiegészítő höcserélő) járatú ON/OFF szelepkészlet, 24V mozgatóval, (hűtő hőcserélő) járatú ON/OFF szelepkészlet, 24V mozgatóval, (kiegészitő hőcserélő) - - FWB-BT FWC-BT/BF FWF-CT FWF-BT/BF FWT-CT FWE-CT FWE-CF Szelepek Összes méret Összes méret Összes méret Összes méret Összes méret Összes méret 3 járatú ON/OFF szelepkészlet (2 csöves) EKMV3C09B7 MCKCW2T3VN EKMV3C09B - 1 x EKMV3B10B7-3 járatú ON/OFF szelepkészlet (4 csöves) x EKMV3C09B7-2 x EKMV3C09B x EKMV3B10B7 2 járatú ON/OFF szelepkészlet (kiegészítő hőcserélő) E2MV207A6 E2MV210A járatú ON/OFF szelepkészlet (kiegészítő hőcserélő) E2MV307A6 E2MV310A járatú ON/OFF szelepkészlet (2 csöves) EKMV2C09B7 - EKMV2C09B7 MWMJW2T2VN 1 x EKMV2B10C7-2 járatú ON/OFF szelepkészlet (4 csöves) x EKMV2C09B7-2 x EKMV2C09B x EKMV2B10C7 148

149 FWB-BT FWT-CT FWC-BT/BF FWF-CT FWF-BT/BF FWE-CT/CF FWZ-AT FWR-AT FWS-AT Összes méret Összes méret Összes méret Összes méret Összes méret FWEC1A MERCA BRC315D7 MERCA BRC315D7 FWEC1A FWEC2A FWEC2A FWEC3A FWEC3A FWEC3A FWFCKA FWFCKA - SRC-COB - SRC-COB SRC-HPB - SRC-HPB WRC-HPC - WRC-HPC FWTSKA FWTSKA FWHSKA FWHSKA YFSTA EPIMSB EKFCMBCB7 - EKFCMBCB EKFCMBCB - EKFCMBCB BRC7F532F - BRC7F BRC7F533F - BRC7F DCS302CA51 + KJB311A - DCS302CA51 + KJB311A DCS301BA51 + KJB212A - DCS301BA51 + KJB212A DST301BA51 - DST301BA DCS601C51C + KJB411A - DCS601C51C + KJB411A KRCS KRCS EKROROA EKRP1C11 - EKRP1C EKFCMBCB7 - EKFCMBCB KRP2A52/ KRP4AA53 - KRP2A52/ KRP4AA FWD-AT/AF FWZ-AT FWR-AT FWS-AT ED2MV12A6 ED2MV18A6 E2MV03A6 E2MV06A6 E2MV10A6 E2MV03A6 E2MV06A6 E2MV10A6 E2MV03A6 E2MV06A6 E2MV10A6 2 x ED2MV12A6 2 x ED2MV18A6 E4MV03A6 E4MV06A6 E4MV10A6 E4MV03A6 E4MV06A6 E4MV10A6 E4MV03A6 E4MV06A6 E4MV10A E2MVD03A6 E2MVD03A6 E2MVD06A6 E2MVD10A6 E2MVD03A6 E2MVD03A6 E2MVD06A6 E2MVD10A6 E2MVD03A6 E2MVD03A6 E2MVD06A6 E2MVD10A6 - E4MVD03A6 E4MVD03A6 E4MVD06A6 E4MVD10A6 E4MVD03A6 E4MVD03A6 E4MVD06A6 E4MVD10A6 E4MVD03A6 E4MVD03A6 E4MVD06A6 E4MVD10A6 - E2M2V03A6 E2M2V03A6 E2M2V06A6 E2M2V10A6 E2M2V03A6 E2M2V03A6 E2M2V06A6 E2M2V10A6 E2M2V03A6 E2M2V03A6 E2M2V06A6 E2M2V10A6 - E42M2V03A6 E4M2V03A6 E4M2V06A6 E4M2V10A6 E4M2V03A6 E4M2V03A6 E4M2V06A6 E4M2V10A6 E4M2V03A6 E4M2V03A6 E4M2V06A6 E4M2V10A6 - E2MV2B07A6 E2MV2B07A6 E2MV2B07A6 E2MV2B10A6 E2MV2B07A6 E2MV2B07A6 E2MV2B07A6 E2MV2B10A6 E2MV2B07A6 E2MV2B07A6 E2MV2B07A6 E2MV2B10A6 - E2MV2B07A6 - E2M2V207A6 E2M2V207A6 E2M2V207A6 E2M2V210A6 E2M2V207A6 E2M2V207A6 E2M2V207A6 E2M2V210A6 E2M2V207A6 E2M2V207A6 E2M2V207A6 E2M2V210A6 - E2M2V207A6 149

150 KIEGÉSZÍTŐK - FAN COIL EGYSÉGEK FWM-DAT/DAF / FWL-DAT/DAF / FWV-DAT/DAF FWD-AT/AF További kiegészítők Elektromos fűtőelem (sztandard teljesítményű) Elektromos fűtőelem (nagy teljesítményű) EEH01A6 EEH02A6 EEH03A6 EEH06A6 EEH10A6 EDEH04A6 EDEHS06A6 EDEHS10A6 - EDEH04A6 EDEHB06A6 EDEHB10A6 Friss levegő beszívó lamellák (manuális) EFA02A6 EFA03A6 EFA06A6 EFA10A6 EDM- FA04A6 EDMFA06A6 EDMFA10A6 Kiegészítő egysoros hőcserélő ESRH02A6 ESRH03A6 ESRH06A6 ESRH10A6 - Légbeszívó és kinyomó rács + előlapi szűrőrögzítés az álmennyezeti modellekhez EAIDF02A6 EAIDF03A6 202 EAIDF06A6 EAIDF10A6 - Hátsó burkolat a függőlegesen felszerelt burkolatos egységekhez ERPV02A6 ERPV03A6 40 ERPV06A6 48 ERPV10A6 - Láb (láb- támasztókeret + burkolatok) ESFV06A6 21 ESFV10A6 - Láb és láb közötti rács ESFVG02A6 ESFVG03A6 ESFVG06A6 ESFVG10A6 - Függőleges csepptálca EDPVB6 EDDPV10A6 Vízszintes csepptálca EDPHB6 EDDPH10A6 Légtechnikai csatlakozó doboz körkörös csatlakozásokkal - - További kiegészítők FWC-BT/BF FWF-BT/BF Levegőkifúvó nyílás letakaró idom KDBHQ55C140 KDBH44BA60 Panel távtartó - KDBQ44B60 Hosszú élettartamú szűrő KAFP551K160 KAFQ441BA60 Friss levegő beszívó készlet KDDQ55C140-1/-2 KDDQ44XA60 Szerelődoboz a PCB (nyomtatott áramköri kártya) adapterhez KRP1H98 KRP1BA101 FWF-CT FWC-BT/BF FWF-BT/BF Panelek Összes méret Összes méret Összes méret 600x600-as dekorációs panel (2-csöves) DCP600TC - - Dekorációs panel 4-irányú kifúváshoz (RAL 9010 szürke tömítésekkel) Dekorációs panel - standard (RAL szürke tömítések ) körbe kifúvós egységek Dekorációs panel - fehér (RAL fehér tömítések ) körbe kifúvós egységek - - BYFQ60B3 - BYCQ140CW1 - - BYCQ140CW1W - 150

151 FWB-BT FWZ-AT FWR-AT FWS-AT EDEHS12A6 EDEHS18A6 Gyárilag beszerelve EEH02A6 EEH03A6 EEH06A6 EEH10A6 EEH02A6 EEH03A6 EEH06A6 EEH10A6 EEH02A6 EEH03A6 EEH06A6 EEH10A6 EDEHB12A6 EDEHB18A EDMFA12A6 EDMFA18A EAH04A6 EAH07A6 EAH10A6 ESRH02A6 ESRH03A6 ESRH06A6 ESRH10A6 ESRH02A6 ESRH03A6 ESRH06A6 ESRH10A6 ESRH02A6 ESRH03A6 ESRH06A6 ESRH10A EAIDF02A6 EAIDF03A6 EAIDF06A6 EAIDF10A6 - ERPV02A6 ERPV03A6 ERPV06A6 ERPV10A6 ERPV02A6 ERPV03A6 ERPV06A6 ERPV10A6 - - ESFV06A6 ESFV06A6 ESFV06A6 ESFV10A6 - ESFV06A6 ESFV06A6 ESFV06A6 ESFV10A6 - ESFV- G02A6 ESFV- G03A6 ESFV- G06A6 ESFV- G10A6 - - EDDPV18A6 - EDPVA6 EDDPH18A6 - - EDPHA EPCC02A6 EPCC03A6 EPCC06A6 EPCC10A6 151

152 Opciók - LÉGKEZELŐ EGYSÉGEK D-AHU PROFESSIONAL Szerkezet típusa SP 65 SP 45 FP 50 FP 25 Anyag Alumínium standard standard standard standard Anodizált alumínium választható választható választható választható Hőszigetelt alumínium választható választható választható választható Anodizált, hőszigetelt alumínium választható választható választható választható Sarok Anyag Üvegszállal megerősített műanyag standard standard standard standard Panel Szigetelés Poliuretán-hab sűrűsége: 45 kg/m 3 hővezetés 0,020 W/m*K 1. tűzveszélyességi osztály standard standard standard standard Ásványi gyapot sűrűsége: 90 kg/mm 3 hővezetés 0,037 W/m*K (20 C hivatkozási értéken) 0. tűzveszélyességi osztály választható választható választható választható Külső lemez anyaga Szürke Plastisol-al burkolt galvanizált acél standard standard standard standard Előkezelt galvanizált acél választható választható választható választható Galvanizált acél választható választható választható választható Alumínium választható választható választható választható AISI 304 rozsdamentes acél választható választható választható választható Belső lemez anyaga Galvanizált acél standard standard standard standard Előkezelt galvanizált acél választható választható választható választható Szürke Plastisol-al burkolt galvanizált acél választható választható választható választható Alumínium választható választható választható választható AISI 304 rozsdamentes acél választható választható választható választható Alapkeret Anyag Alumínium szabvány (1-től 17-es méretig) szabvány (1-től 17-es méretig) szabvány (1-től 17-es méretig) szabvány (1-től 17-es méretig) Galvanizált acél szabvány (18-től 27-es méretig) szabvány (18-től 27-es méretig) szabvány (18-től 27-es méretig) szabvány (18-től 27-es méretig) Fogantyú Anyag Üvegszállal megerősített műanyag standard standard standard standard Típus Öntött műanyag standard standard standard standard Ajtó forgópánt típusa (az ajtó eltávolításának lehetősége) választható választható választható választható D-AHU EASY Szerkezet típusa DS 50 DS 25 Profil - - Anyag - - Alumínium Standard Standard Sarok - - Anyag - - Üvegszállal megerősített műanyag Standard Standard Panel - - Szigetelés - - Poliuretán-hab hővezetése 0,024 W/m*K Standard (sűrűség 45 kg/m 3 ) Standard (sűrűség 47 kg/m 3 ) Külső lemez anyaga - - Előkezelt galvanizált acél (RAL 9002) Standard Standard Belső lemez anyaga - - Galvanizált acél Standard Standard Alapkeret - - Anyag - - Alumínium Standard Standard Fogantyú - - Anyag - - Üvegszállal megerősített műanyag Standard Standard Típus - - Öntött műanyag Standard Standard 152

153 MÉRÉSI FELTÉTELEK A jelen katalógusban szereplő teljesítményadatok megfelelnek az Eurovent EN14511 szabványnak. FOLYADÉKHŰTŐK Hűtés Víz 7 C / 12 C Külső hőmérséklet: 35 C Léghűtéses Fűtés Víz 45 C / 50 C Külső hőmérséklet: 7 C Kondenzátor egység Elpárolgási hőmérséklet: 5 C Külső hőmérséklet: 35 C Kondenzációs hőm.: 45 C Távkondenzátoros folyadékhűtő Hűtés Víz 7 C / 12 C Folyadék hőm:. : 40 C Hűtés Elpárologtató víz: 7 C / 12 C Víz kond. hőm.: 30 C / 35 C Vízhűtéses Fűtés Elpárologtató víz: 7 C / 12 C Víz kond. hőm.: 40 C / 45 C FAN COIL Mérési feltételek (névleges légáramlásnál és ESP-nél): HŰTÉS: a berendezésbe belépő levegő hőmérséklete: 27 C/19 C, a belépő víz hőmérséklete 7 C, kilépő víz hőmérséklete 12 C - FŰTÉS: szobahőmérséklet 20 C, 2 csöves egységeknél: belépő víz hőmérséklete 50 C - víz tömegáram ugyanaz mint a hűtésű üzemben, 4 csöves egységeknél: belépő víz hőmérséklet 70 C - kilépő víz hőmérséklet 60 C 153
