Két szóból kihoztuk a legjobbat... Altherma hibrid

Átírás

1 Két szóból kihoztuk a legjobbat... Altherma hibrid Nagy Roland

2 Elromlott a gázkazánom és gyorsan ki kell cserélnem Az ügyfelek elvárásai szeretnék hőszivattyút használni, de azt hallottam, hogy nem lenne hatékony az én házamban Szeretnék egy megbízható rendszert, amire a telepítés után nincs gondom Olyan új rendszert szeretnék, ami a régi helyén elfér Szeretnék egy megfizethető, megújuló energiát is használó rendszert a házamban Szeretnék a jelen fűtési rendszeremhez képest egy kedvezőbben üzemeltethetőt használni 2

3 Daikin Altherma hibrid hőszivattyú Mely lehetőségek használhatók a lakossági fűtési piacon? Hibrid = két energiaforrás kombinációja Hőszivattyús rendszer Gázkazán Hőszivattyú kültéri egység 1,8-5kW / 1,8-8kW Gázkazán / Hidrobox 9-33kW Felületfűtés / hűtés Használati melegvíz előállítás Hűtőközeg gáz Hideg víz 3

4 A Daikin Altherma Hibrid egy jó megoldás gázkazán helyett Új építés 4

5 A Daikin Altherma Hibrid egy jó megoldás a gázkazánok cseréjére Hőleadók cseréje Felújítás 5

6 A Daikin Altherma Hibrid egy jó megoldás a gázkazánok cseréjére Felújítás Hőleadók megtartása Olajkazán cseréje Gázkazán cseréje 6

7 Európa legjobb hőszivattyúja... Daikin Altherma LT-n alapul COP akár 5,04 Elhanyagolható készenléti energiafogyasztás Széles modulációs tartomány Szabadon függesztett hőcserélő: nincs jégfelépülési veszély Csak fűtő: EVLQ 05 / 08 CV3 Fűtő / Hűtő: EVLQ 08 CV3 7

8 ...kombinálva egy magas minőségű kondenzációs gázkazánnal! Európa egyik legjobb kondenzációs kazánján alapul Kazán teljesítmény 27 kw fűtés és 33 kw HMV készítés Kazán hatásfok akár 107% Kilépő vízhőmérséklet akár 80 C A piacon a legmagasabb HMV hatékonyság 8

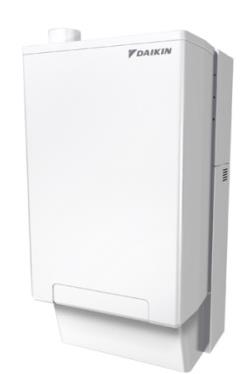

9 Gázkazán Átfolyós HMV hőcserélő Fűtés hőcserélő 9

10 Gázkazán Egy injektáló forrasztási eljárás során az alumíniumot a réz csövekhez csatlakoztatjuk kb. 400 bar nyomáson. 10

11 Gázkazán Fűtési előremenő Használati meleg víz KI Gáz / levegő keverék Hideg víz BE Fűtési visszatérő Füstgáz / kondenzátum 11

12 Hőszivattyú Légtelenítő Tágulási tartály (10 L) Hűtőközeg / víz hőcserélő Áramlásérzékelő 3-útu szelep (Bypass szelep) Vezérlő panel Keringető szivattyú 12

13 A Daikin egyedülálló szabályozási logikája Átkapcsolási logika...fix külső hőmérséklet alapján! hagyományos módszer Fix külső hőmérséklet 13

14 A Daikin egyedülálló szabályozási logikája Átkapcsolási logika...energia árak és hatékonyság függvényében! okos módszer Energia ár függő hagyományos módszer Fix külső hőmérséklet 14

15 Megtakarítás: mindig a legolcsóbb energiaforrás alkalmazása Az egyensúlyi pont meghatározása......az áram ár változásának hatása. Üzemeltetési költség Kazán Áram ár nő csökken Hőszivattyú Külső hőmérséklet C Hőszivattyú Kazán 15

16 Megtakarítás: mindig a legolcsóbb energiaforrás alkalmazása Az egyensúlyi pont meghatározása......a gázár változásának hatása. Üzemeltetési költség Kazán Gázár nő Gázár csökken Hőszivattyú Külső hőmérséklet C Hőszivattyú Kazán 16

17 Fűtési energiaszükséglet (kwh) Megtakarítás: mindig a legolcsóbb energiaforrás alkalmazása Legolcsóbb üzemmód választás! Kazán üzem hibrid üzem Tisztán hőszivattyús üzem Automatikus üzemmód választás az alábbiak alapján: Áram ár / gázár / hőveszteség / külső hőmérséklet és kilépő vízhőmérséklet Előny a gázkazánnal szemben -7ºC 0 15ºC Külső hőmérséklet(ºc) 17

18 Fűtési energiaszükséglet (kwh) Megtakarítás: mindig a legolcsóbb energiaforrás alkalmazása Üzemmódok Boiler only hibrid Tisztán hőszivattyú Tisztán hőszivattyús üzem -7ºC 0 15ºC Külső hőmérséklet(ºc) Hőszivattyú COP magasabb, mint az egyenértékű pont A hőszivattyú el tudja látni a teljes fűtési igényt 18

19 Fűtési igény (kwh) Megtakarítás: mindig a legolcsóbb energiaforrás alkalmazása Üzemmódok Boiler only hibrid Heat pump only hibrid üzem I. -7ºC 0 15ºC Külső hőmérséklet(ºc) Hőszivattyú és gázkazán szimultán üzem Hőszivattyú COP magasabb mint az egyenértékű pont A hőszivattyú nem tudja ellátni a teljes hőveszteséget 19

20 Fűtési igény (kwh) Megtakarítás: mindig a legolcsóbb energiaforrás alkalmazása Üzemmódok Boiler only hibrid Heat pump only hibrid üzem II. -7ºC 0 15ºC Külső hőmérséklet(ºc) Hőszivattyú és gázkazán szimultán üzem Hőszivattyú COP kissé alacsonyabb, mint az egyenértékű pont Hőszivattyú COP növelhető a víztérfogat csökkentéssel 1) Alacsonyabb szivattyú fordulat Egyedülálló tulajdonság 2) Alacsonyabb visszatérő vízhőmérséklet 20

21 Fűtési igény (kwh) Üzemmódok Megtakarítás: mindig a legolcsóbb energiaforrás alkalmazása Tisztán kazán hibrid Heat pump only Tisztán kazán üzem -7ºC 0 15ºC Külső hőmérséklet(ºc) HőszivattyúCOP alacsonyabb, mint az egyenértékű pont A kazán látja el a teljes fűtési igényt 21

22 Megtakarítás: mindig a legolcsóbb energiaforrás alkalmazása Átkapcsolási logika...a Daikin módszer! tradicionális módszer Fix külső hőmérséklet okos módszer Energia ár függő A Daikin módszer Energia ár függő Optimalizált hibrid üzem 22

23 A rendszer működése Átfolyós rendszerű HMV előállítás Kazán Szivattyú Kültéri egység 23

24 A rendszer működése Átfolyós rendszerű HMV előállítás és fűtés együtt Kazán Szivattyú Kültéri egység Figyelem: a rendszer az átfolyós HMV előállításával egyidejűleg a hőszivattyú működtetésével fűtést, vagy nyáron a hűtést is tud biztosítani. Az aktív üzemmódtól függően a működés a következő: 24

25 3. A rendszer működése Átfolyós rendszerű HMV előállítás és fűtés együtt Csak hőszivattyús üzemmód: működik a hőszivattyú és a kazán bypassolva van. Hibrid üzemmód: az eredetileg beállított kilépő vízhőmérsékleten megtartja a hőszivattyú működését és bypassolja a kazánt. Csak gázkazán üzemmód: átfolyós rendszerű HMV készítés közben nincs felületfűtés. 25

26 3. A rendszer működése Átfolyós rendszerű HMV készítés Gázkazán jellemzők Típus Átfolyós rendszerű HMV készítés (l/perc) T=50 T=35 T=25 Kazán teljesítmény (kw) EHYKOMB33AA 9 12, (*) 26

27 A rendszer működése Használati meleg víz előállítása külső hőtárolóval Kazán Szivattyú Kültéri egység Figyelem: Ha HMV tartályt használunk, akkor az átfolyós HMV készítés csonkjaira NEM csatlakoztatunk semmit! A fűtés-hűtés kilépő vízcsövön kapunk a HMV tartály fűtéséhez szükséges, magas hőmérsékletű vizet, amit a beltéri egység szivattyúja keringet át az indirekt tároló belső hőcserélőjén. A használati meleg vizet mindig a gázkazán állítja elő. A HMV tartályhoz EKHY3PART szett szükséges, ami az alábbiakat tartalmazza: 27

28 Motoros szelep beépítés Az EKHY3PART szelepet a kilépő fűtő/hűtő vízcsőre kell szerelni. Ilyen esetben a HMV készítés előnykapcsolásban lesz. Az EKHY3PART szett az alábbiakat tartalmazza: 1 db hőmérséklet érzékelő a HMV tartályhoz 1 db 3 utas szelep a hűtés/fűtés és a HMV készítés üzemmódhoz 28

29 4. Rendszer elemek Kültéri egység EVLQ05CAV3 EVLQ08CAV3 Beltéri egység EHYHBH05AA EHYHBH08AA EHYHBX08AA Kondenzációs gázkazán EHYKOMB33AA3 Az összes kazánt gyári beállítás szerint földgáz üzemmódra állítva szállítjuk! 29

30 5. Beépítés Hőszivattyú Gázkazán Az egység jobb oldalánál szükséges minimális szerviz hely 350 mm. ( a hőszivattyú fő vezérlő paneljéhez való hozzáféréshez szervizeléskor) A berendezés előtt 500 mm szabad hely szükséges. 30

31 5. Beépítés A megfelelőségi bizonyítvány alapján bármely, itthon forgalomban levő, a kondenzációs kazánokhoz való kéményrendszerrel szerelhető, ami megfelel az EN14471-es szabványnak, de saját, kémény elemekkel is rendelhető, ami egyszerűsíti a tervezést és az engedélyeztetést. 31

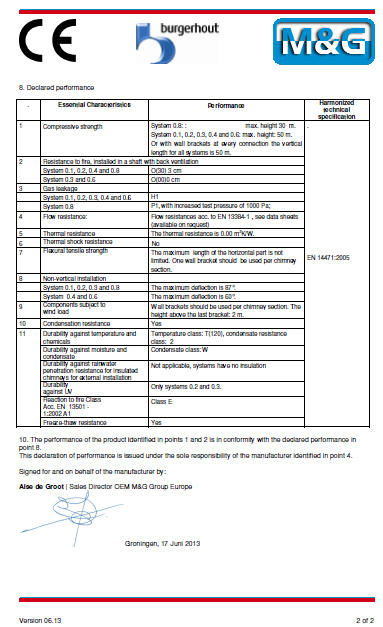

32 6. Daikin kémény rendszer 32

33 6. Daikin kémény rendszer Gázkazán Füstgáz rendszer - Zárt égésterű rendszer - 60/100 mm csatlakozással felszerelve. 80/125 koncentrikus vagy 80/80 dupla cső opció választható. - A füstgáz ellenőrzéshez mérő csonk van beépítve 33

34 6. Daikin kémény rendszer Gázkazán Az alábbi füstgáz elvezető rendszerekre bizonylatolt: C13, C33, C43, C53, C63, C83, C93 34

35 A rendszer kialakításához szükséges tudnivalók A beltéri egységhez cseppvíz kiállás szükséges. A beltéri egységhez az elzáró szelepek nem tartozékok. Ha hibajelet szeretnénk kapni a berendezésről, akkor az EKRP1HBA típusú kiegészítő vezérlő panelt is szükséges rendelni HMV cirkulációs szivattyút a beltéri egység vezérlőjén keresztül időprogramozni lehet. 16 C alatti hűtési előremenő esetén a beltéri egységhez csepptálca szükséges, ennek típusa: EKHYDP 35

36 A rendszer kialakításához szükséges tudnivalók A Daikin Altherma Hibrid hőszivattyú beltéri egysége frekvenciaváltós szivattyút tartalmaz. Ezen szivattyúban lévő erős mágnes összeszedné a fűtési rendszerben levő acél részecskéket (pl. törölközőszárítós radiátorból, HMV tartály hőcserélőjéből, vagy felújításos projekteknél a meglévő radiátorokból), amik összeállnak, korrózió után szorulást tudnak okozni a szivattyúban. Ez a szivattyú tönkremenetelét okozhatja. Ezt megakadályozandó, a rendszerbe a beltéri egység elé közvetlenül, a visszatérő ágba szükséges beépíteni egy ciklonos mágneses iszapleválasztó szűrőt. 36

37 A rendszer kialakításához szükséges tudnivalók Minimum 20 liternek kell lennie annak a vízkörnek, amit a beltéri egységben levő szivattyú forgat. Ha nincs meg ez a víztérfogat, akkor átfolyós puffert javasolunk használni, ami a rendszer térfogatát növeli. Ebben a "primer" körben minimum 5 liter/perc víztérfogatáramra állandóan szükség van, tehát ha nincs hidraulikus váltó, akkor az átfolyós puffertartály után túláram szelep szükséges, ha másképp nem oldható meg ez a minimális víztérfogat áram. A kültéri egység 6/16-os vegytiszta rézcsövezéssel, minimum 13 mm vastag párazáró szigeteléssel csatlakozik a beltéri egységhez. Minimum 3m, maximum 20 m lehet a távolság a kültéri és a beltéri egység között, ebből akár 20 m is lehet a szintkülönbség. A kültéri egység hó- és szélvédelméről ugyanúgy kell gondoskodni, ahogy a Daikin Altherma levegő-víz hőszivattyúk esetén. 37

38 A rendszer kialakításához szükséges tudnivalók 12. A kültéri egységek maximális elektromos teljesítmény felvételei: EVLQ05CV3: 1,13 kw (csak fűtő kivitelű beltéri egységgel kapható) EVLQ08CV3: 3,2 kw (csak fűtő, illetve fűtő-hűtő beltéri egység is létezik hozzá) 13. A Daikin Altherma hibrid kültéri egység betápjához 1 x 20 A-es lomha biztosíték szükséges. 14. A berendezés mind H tarifáról, mind GEO tarifáról (csak ELMŰ- ÉMÁSZ területen) is üzemeltethető! 38

39 Megfelelő hó- és szélvédelem: A rendszer kialakításához szükséges tudnivalók 39

40 Előnyök a végfelhasználóknak és válaszok a kérdéseikre Két energiaforrás biztonsága földgáz és villamos energia automatikus váltás a legolcsóbb / leggazdaságosabb üzem érdekében Megtarthatóak a meglévő fűtési rendszer elemei így minimalizálhatóak a beruházási költségek Kis helyigény hasonló a meglévő fali gázkazánéval Megújuló energia hasznosítása a hőszivattyúnak köszönhetően. 10 kw hőszükséglet, új építés esetén 90%-ot, 20 kw hőszükséglet felújításnál, radiátoros rendszer esetén 67%-ot a hőszivattyú fedez, ez az előremenő vízhőmérséklet alapján változhat. Időtálló abban az esetben, ha úgy dönt, hogy szigeteli a házát a jövőben, akkor a hőszivattyús üzem aránya megnő, ha beállítja a fűtési görbét a vezérlőn Opcionális hűtési üzemmód 40

41 Konklúziók Megtakarítani mindig lehetséges Az energiaárak emelkedésének következményeként a megtakarítás is növekedhet Minél több fűtést igényel a létesítmény, annál többet takarít meg a Hibrid hőszivattyú Minél alacsonyabb a fűtővíz hőmérséklete, annál többet képes a Hibrid hőszivattyú megtakarítani 41
