1 Hidraulikai kapcs. BME. feb. 17. Alapelvek (1) Alapelvek (2) Folyadékh khűtők hidraulikai kapcsolásai sai 1 Hűtött víz (elpárologtató) oldalon: Az elpárologtató állandó és kielégítő nagyságú víz-közegáramot igényel! Ennek hiányában a hőcserélőben fagyveszély állhat elő, amely tönkreteszi a hőcserélőt is, és a kompresszort is. helyesen beállított biztonsági áramláskapcsoló (flow-switch). Hibajelzés: áramláshiány. 2 Hűtött oldalon - fagyáll lló közeg zeg mellett: A folyadékhűtő állandó és kielégítő nagyságú víz-közegáramot igényel! Ennek hiányában az elpárologtatóban alacsony hűtőközeg-nyomás alakulhat ki. helyesen beállított alacsony nyomású (LP) védelem (presszosztát). Hibajelzés: túl alacsony nyomás, LP-hiba. 3 1

2 Hidraulikai kapcs. BME. feb. 17. Az elpárologtató korlátai Az elpárologtató, mint vízhűtő hőcserélő : Hűtött víz t V2 >>t 0! t V2 V TERVEZETT V KISEBB t 0 +Δt TH t t V2 >=t 0! t 0 < 0 0 t > Hűtőközeg (freon) Elégtelen vízmennyiség = nagyobb víz-hőfoklépcső (Δt víz ) => kisebb logaritmikus Δt! => csökkenő elpár.hőm. (t 0 )! 4 Alapelvek (3) Hűtővíz (kondenzátor) oldalon: A kondenzátor kielégítő nagyságú, (szabályozott mennyiségű vagy hőfokú víz-közegáramot) igényel! Ennek hiányában a kondenzátorban magas hűtőközeg-nyomás állhat elő. helyesen beállított magas nyomású (HP) védelem (presszosztát). Hibajelzés: túl magas nyomás, HP-hiba. 5 A kondenzátor korlátai Elégtelen vízmennyiség hatása a kondenzátorra : t C -Δt UH t C t C V KISEBB Hűtőközeg (forrógáz) Kondenzátor hűtővíz p C =f(t C ) t V2 <=t C! t V2 << t C! Kisebb víz közegáram = nagyobb víz-felmelegedés (Δt víz ) => => kisebb logaritmikus Δt! => magasabb kond.hőm (t C )! 6 2

3 Hidraulikai kapcs. BME. feb. 17. A kondenzátor korlátai Túl magas vízhőmérséklet hatása a kondenzátorra: t C -Δt UH t C t C Hűtőközeg (forrógáz) p C =f(t C ) t V2 <=t C! t <<t V2 C! t V1 Kondenzátor hűtővíz Túl magas víz belépő hőm. = nagyobb víz-felmelegedés (Δt víz ) => => kisebb logaritmikus Δt! => magasabb kond.hőm (t C )! 7 Két szivattyús kör, bypass a szekunder kör = állandó vagy változó közegárammal. Szekunder hőfokszabályozás fogyasztó-áganként külön is lehet. Két kör hőfokszintje eltérhet! Hidraulikai váltó t 1,2 t 2,2 t 1,1 Fogyasztói igény: = áll. vagy más paraméter Hőcserélős kör, bypass szekunder kör = állandó közegárammal. A szekunder hőfokszabályozás lehetővé teszi a változó hőterhelés melletti üzemet is. t 1,1 < t t 1,1 2,1 t 1,1 < t 1,2 t 2,2 Fogyasztói igény: = áll. vagy más paraméter 3

Hidraulikai kapcs. BME. feb. 17. még magasabb hőfok? Minden lehetséges, de stb fogyasztók = állandó közegáram. Fogyasztók által igényelt vízhőfok = magasabb az elpárologtatóba visszaengedhető max.

4 Hidraulikai kapcs. BME. feb. 17. még magasabb hőfok? Minden lehetséges, de stb fogyasztók = állandó közegáram. Fogyasztók által igényelt vízhőfok = magasabb az elpárologtatóba visszaengedhető max. hőfoknál, és/vagy túl kicsi szekunder vízáram. Hidraulikai váltó és /30 15 de az alapelvek mindig érvényesek. Ezért ismételgetjük őket, mint a papagáj (*) Igenis J -vel íródik, és s nem ellipszilonnal! 16 A legtöbb példa-feladat más, többféle kapcsolással is megoldható! Alapelvek a folyadékhűtők védelmében : állandó,, mérhetm rhető, tervezett (primer) közegáram a hőcserélőkön, a megengedett hőmérséklet-korlátok betartása, a fogyasztói szabályozókörök hatásának kiegyenlítése a primer körben. 17 4

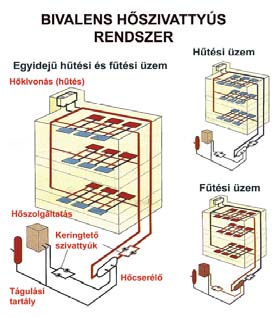

5 Hidraulikai kapcs. BME. feb. 17. Vízhűtésű kondenzátor bekötése Elfolyó vízre ( frissvízre ) Vízhűtésű kondenzátor bekötése Keringtetett vízre ( hűtőtorony-vízre ) Bivalens működésű, víz-levegő helyiséghőszivattyúk, központi vízkörrel: A RENDSZER
