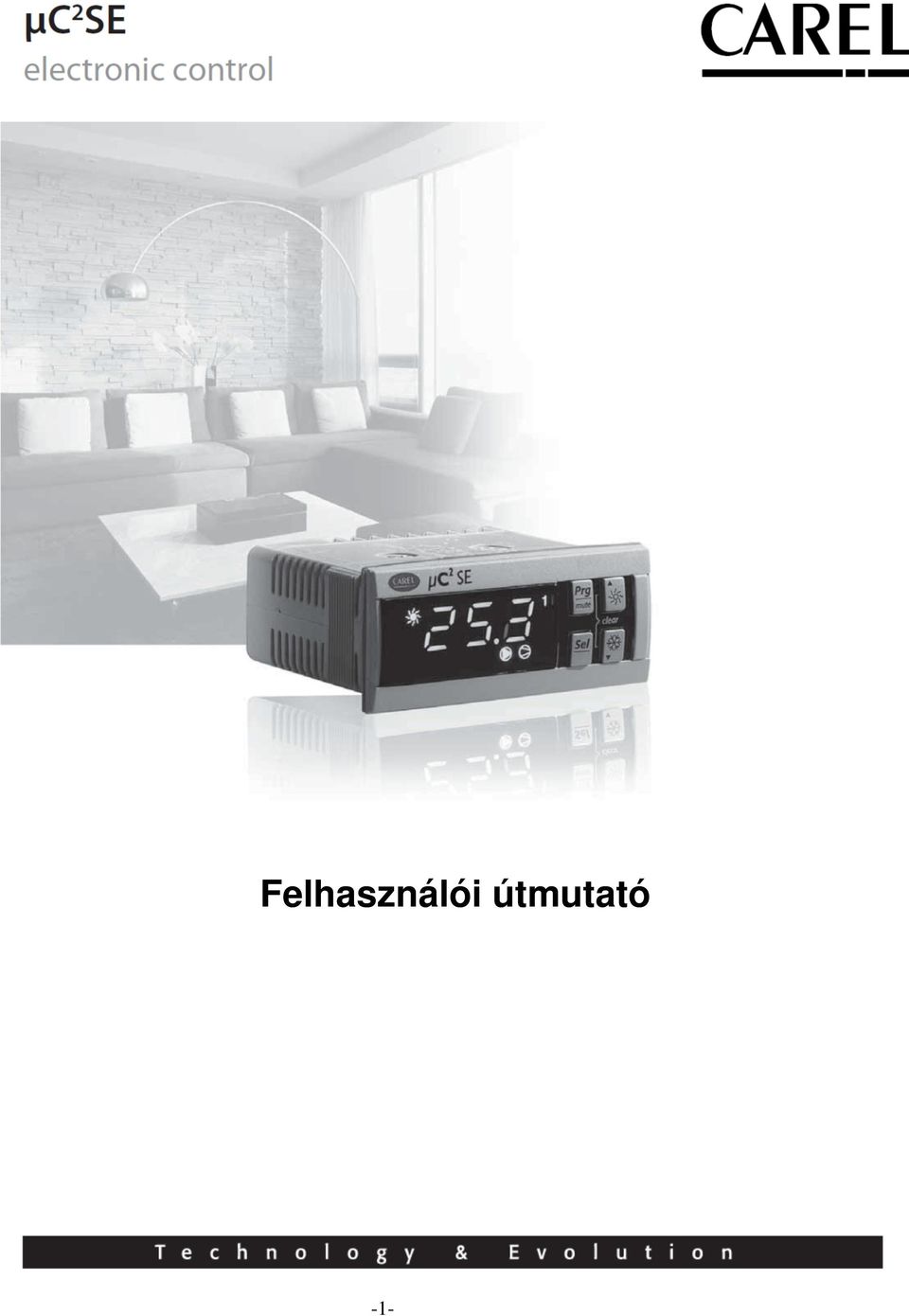

1 Felhasználói útmutató -1-

2 A µc2se egy kompakt elektronikus szabályzó folyadékhűtők és hőszivattyúk szabályozására. Fő funkciók Elpárologtatón, víz be-/kilépési hőmérséklet szabályozása Leolvasztás kezelés időre és/vagy hőmérsékletre vagy nyomásra Ventilátor fordulatszám szabályozás Teljes riasztás kezelés Felügyeleti rendszerre csatlakoztatható Együttműködés elektronikus expanziós szeleppel Szabályozott eszközök Kompresszor Kondenzátor ventilátorok Visszafordító szelep Vízszivattyúk elpárologtatóhoz és/vagy kondenzátorhoz, és kilépő ventilátor (levegő-levegő) Fagymentesítő fűtés Riasztás jelző berendezés Kijelző A 3 digites kijelző tartományban decimális kijelzésre alkalmas, Szimbólumok jelentése Szín Jelentése Hűtőkör Világít Villog 1 Sárga Komp. 1 működik Indítás kérés 1 2 Sárga Komp. 2 működik Indítás kérés 1 3 Sárga Komp. 3 működik Indítás kérés 2 4 Sárga Komp. 4 működik Indítás kérés 2 A Sárga Legalább 1 komp működik 1/2 B Sárga Szivattyú / befújó vent működik Indítás kérés 1/2 C Sárga Kond. vent. működik 1/2 Sárga Aktív leolvasztás Leolvasztási kérés 1/2 E Sárga Fűtés bekapcsolva 1/2 F Piros Aktív riasztás 1/2 G Sárga Hőszivattyú mód (P6=0) Hőszivattyú mód 1/2 kérés (P6=0) H Sárga Folyadékhűtő mód (P6=0) Folyadékhűtő mód kérés (P6=0) 1/2 Gombok funkciói: Gomb Jelentés Érvényesítés PRG Gyári értékek visszatöltése Bekapcsoláskor lenyomva tartani Visszatérés magasabb paramétercsoportba kilépésig, változások Egyszer megnyomni mentése EEPROM-ba Riasztáskor, elnémítja a berregőt és deaktiválja a riasztás relét Egyszer megnyomni SEL Belépés a direkt paraméterekbe 5 mp-ig lenyomva tartani Paraméter beállításnál belépés a kiválasztott paraméterbe, a Egyszer megnyomni változás elfogadása PRG+SEL Belépés a paraméter beállításba a jelszó megadása után 5 mp-ig lenyomva tartani Fel Felfele lapozás paraméter beállításnál Egyszer megnyomni vagy megnyomni és tartani Érték növelése Egyszer megnyomni vagy megnyomni és tartani Készenlétiből folyadékhűtő üzembe kapcsol (P6=0) és vissza 5 mp-ig lenyomva tartani Azonnali hozzáférés a kondenzációs és elpárolgási nyomás és Egyszer megnyomni hőmérséklet értékekhez, továbbá TE, TC1-2 Le Lefele lapozás paraméter beállításnál Egyszer megnyomni vagy megnyomni és tartani Érték csökkentése Egyszer megnyomni vagy megnyomni és tartani Készenlétiből hőszivattyú üzembe kapcsol (P6=0) és vissza 5 mp-ig lenyomva tartani Azonnali hozzáférés a kondenzációs és elpárolgási nyomás és Egyszer megnyomni hőmérséklet értékekhez, továbbá TE, TC1-2 Fel+Le Manuális riasztás nyugtázás 5 mp-ig lenyomva tartani Paraméter beállításnál nullázza az üzemidőket 5 mp-ig lenyomva tartani SEL+Fel Mindkét körben elindítja a kézi leolvasztást 5 mp-ig lenyomva tartani -2-

3 Paraméter beállítás lépései: 1. A PRG és SEL gombokat együtt 5 mp-ig lenyomva tartani 2. A hűtős és fűtős szimbólum megjelenik és a kijelzőn a 00 érték látható 3. A Fel/Le gombokkal állítsa be a kódot, majd nyugtázza SEL gombbal 4. A Fel/Le gombokkal válassza ki, hogy a paraméter menübe (S-P) vagy paraméter szintekbe (L-P) akar belépni 5. A Fel/Le gombokkal válassza ki a paraméter csoportot, majd nyomja meg a SEL gombot 6. A Fel/Le gombokkal válassza ki a paramétert, majd nyomja meg a SEL gombot 7. A változtatás után a SEL gombbal mentheti, vagy PRG gombbal mégsemelheti a változtatást 8. A PRG gombbal visszatérhet az előző menübe 9. Mentéshez nyomogassa a PRG gombot, amíg elér a főmenübe Megjegyzések: 1. A módosított, de nem nyugtázott (SEL) változók értéke visszatér az eredeti értékre 2. Ha 60 mp-ig nem érinti meg a kijelzőt, a szabályzó visszatér a menübe és elveti a változtatást Mch2 és lehetséges kiegészítői mchiller 2 hálózat -3-

4 Applikációk Levegő/Levegő egység Levegő / Levegő folyadékhűtő 1 körös rendszer 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 4 Befújó szonda 5 Fagyvédelmi fűtés 6 Elpárologtató 7 Befújó ventilátor túlterhelés 8 Befújó ventilátor 9 Kompresszor 1 10 Magasnyomás 11 Kompresszor túlterhelés 12 Alacsonynyomás 13 Környezeti szonda 14 Kompresszor Levegő / Levegő folyadékhűtő 2 körös rendszer 2 kondenzátor 1 Kond. vent. túlterhelés 1 és 2 2 Ventilátor 3 Kond. szonda 4 Befújó szonda 5 Fagyvédelmi fűtés 1 és 2 6 Elpárologtató 1 és 2 7 Befújó ventilátor túlterhelés 8 Befújó ventilátor 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Környezeti szonda 14 Kompresszor 2 15 Kompresszor 3 16 Kompresszor 4-4-

5 3.1.2 Levegő / Levegő folyadékhűtő 2 körös rendszer - 1 kondenzátor 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 1 és 2 4 Befújó szonda 5 Fagyvédelmi fűtés 1 és 2 6 Elpárologtató 1 és 2 7 Befújó ventilátor 8 Környezeti hőmérséklet 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Kompresszor 2 14 Kompresszor 3 15 Kompresszor 4 Levegő/Levegő hőszivattyú Levegő / Levegő hőszivattyú 1 körös rendszer 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 4 Befújó szonda 5 Fagyvédelmi fűtés 6 Elpárologtató 7 Befújó ventilátor túlterhelés 8 Befújó ventilátor 9 Kompresszor 1 10 Magasnyomás 11 Kompresszor túlterhelés 12 Alacsonynyomás 13 Környezeti szonda 14 Kompresszor 2 15 Visszafordító szelep -5-

6 3.2.2 Levegő / Levegő hőszivattyú 2 körös rendszer 2 kondenzátor 1 Kond. vent. túlterhelés 1 és 2 2 Ventilátor 3 Kond. szonda 4 Befújó szonda 5 Fagyvédelmi fűtés 1 és 2 6 Elpárologtató 1 és 2 7 Befújó ventilátor túlterhelés 8 Befújó ventilátor 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Környezeti szonda 14 Kompresszor 2 15 Visszafordító szelep 1 és 2 16 Kompresszor 3 17 Kompresszor Levegő / Levegő hőszivattyú 2 körös rendszer 1 kondenzátor 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 1 és 2 4 Befújó szonda 5 Fagyvédelmi fűtés 1 és 2 6 Elpárologtató 1 és 2 7 Befújó ventilátor túlterhelés 8 Befújó ventilátor 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Környezeti szonda 14 Kompresszor 2 15 Visszafordító szelep 1 és 2 16 Kompresszor 3 17 Kompresszor 4-6-

7 3.3 Levegő/Víz folyadékhűtő Levegő / Víz folyadékhűtő 1 körös rendszer 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 4 Áramláskapcsoló 5 Elpárologtató kilépési szonda 6 Ventilátor 7 Fagyvédelmi fűtés 8 Elpárologtató belépési szonda 9 Kompresszor 1 10 Magasnyomás 11 Kompresszor túlterhelés 12 Alacsonynyomás 13 Vízszivattyú 14 Kompresszor Levegő / Víz folyadékhűtő 2 körös rendszer 2 kondenzátor 1 Kond. vent. túlterhelés 1 és 2 2 Ventilátor 1 és 2 3 Kond. szonda 1 és 2 4 Áramláskapcsoló 5 Kilépési hőm. szonda 6 Elpárologtató 1 és 2 7 Elpárologtató kilépési szonda 1/2 8 Fagyvédelmi fűtés 1 és 2 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Elpárologtató belépési szonda 14 Kompresszor 2 15 Vízszivattyú 16 Kompresszor 3 17 Kompresszor 4-7-

8 3.3.3 Levegő / Víz folyadékhűtő 2 körös rendszer 1 kondenzátor 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 1 és 2 4 Áramláskapcsoló 5 Kilépési hőm. szonda 6 Elpárologtató 1 és 2 7 Elpárologtató kilépési szonda 1 és 2 8 Fagyvédelmi fűtés 1 és 2 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Elpárologtató belépési szonda 14 Kompresszor 2 15 Vízszivattyú 16 Kompresszor 3 17 Kompresszor Levegő/Víz hőszivattyú Levegő / Víz hőszivattyú 1 körös rendszer 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 4 Áramláskapcsoló 5 Elpárologtató kilépési szonda 6 Elpárologtató 7 Fagyvédelmi fűtés 8 Elpárologtató belépési szonda 9 Kompresszor 1 10 Magasnyomás 11 Kompresszor túlterhelés 12 Alacsonynyomás 13 Vízszivattyú 14 Kompresszor 2-8-

9 3.4.2 Levegő / Víz hőszivattyú 2 körös rendszer 2 kondenzátor 1 Kond. vent. túlterhelés 1 és 2 2 Ventilátor 1 és 2 3 Kond. szonda 1 és 2 4 Áramláskapcsoló 5 Kilépési hőm. Szonda 6 Elpárologtató 1 és 2 7 Elpárologtató kilépési szonda 1 és 2 8 Fagyvédelmi fűtés 1 és 2 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Elpárologtató belépési szonda 14 Kompresszor 2 15 Vízszivattyú 16 Visszafordító szelep 1 és 2 17 Kompresszor 3 18 Kompresszor Levegő / Víz hőszivattyú 2 körös rendszer 1 kondenzátor 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 1 és 2 4 Áramláskapcsoló 5 Kilépési hőm. Szonda 6 Elpárologtató 1 és 2 7 Elpárologtató kilépési szonda 1 és 2 8 Fagyvédelmi fűtés 1 és 2 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Elpárologtató belépési szonda 14 Kompresszor 2 15 Vízszivattyú 16 Visszafordító szelep 1 és 2 17 Kompresszor 3 18 Kompresszor 4-9-

10 3.5 Víz/Víz folyadékhűtő Víz / Víz folyadékhűtő 1 körös rendszer 1 Kondenzációs hőm. szonda 2 Kondenzátor 3 Áramláskapcsoló 4 Elpárologtató kilépési szonda 5 Elpárologtató 6 Fagyvédelmi fűtés 7 Elpárologtató belépési szonda 8 Kompresszor 1 9 Magasnyomás 10 Kompresszor túlterhelés 11 Alacsonynyomás 12 Vízszivattyú 13 Kompresszor Víz / Víz folyadékhűtő 2 körös rendszer 1 elpárologtató 1 Kondenzációs hőm. szonda 1 és 2 2 Kondenzátor 1 és 2 3 Áramláskapcsoló 4 Elpárologtató kilépési szonda 5 Elpárologtató 6 Fagyvédelmi fűtés 1 és 2 7 Kompresszor 1 8 Magasnyomás 1 és 2 9 Kompresszor túlterhelés 1 és 2 10 Alacsonynyomás 1 és 2 11 Elpárologtató belépési szonda 12 Vízszivattyú 13 Kompresszor 2 14 Kompresszor 3 15 Kompresszor 4-10-

11 3.5.3 Víz / Víz folyadékhűtő 2 körös rendszer 2 elpárologtató 1 Kondenzációs hőm. szonda 1 és 2 2 Kondenzátor 1 és 2 3 Áramláskapcsoló 4 Elpárologtató kilépési szonda 5 Elpárologtató kilépési szonda 1 és 2 6 Fagyvédelmi fűtés 1 és 2 7 Elpárologtató 8 Vízszivattyú 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Kompresszor 3 14 Kompresszor 2 15 Kompresszor 4 16 Elpárologtató belépési szonda 3.6 Víz/Víz hőszivattyú visszafordítható gázkörrel Víz/Víz hőszivattyú visszafordítható gázkörrel 1 körös rendszer 1 Kondenzációs szonda 2 Kondenzátor 3 Áramláskapcsoló 4 Elpárologtató kilépési szonda 5 Fagyvédelmi fűtés 6 Visszafordító szelep 7 Elpárologtató belépési szonda 8 Kompresszor 1 9 Magasnyomás 10 Kompresszor túlterhelés 11 Alacsonynyomás 12 Vízszivattyú 13 Kompresszor 2-11-

12 3.6.2 Víz/Víz hőszivattyú visszafordítható gázkörrel 2 körös rendszer 2 elpárologtató 1 Kondenzációs hőm. szonda 1 és 2 2 Kondenzátor 1 és 2 3 Áramláskapcsoló 4 Elpárologtató kilépési szonda 5 Elpárologtató kilépési szonda 1 és 2 6 Elpárologtató 1 és 2 7 Fagyvédelmi fűtés 1 és 2 8 Vízszivattyú 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Elpárologtató belépési szonda 14 Kompresszor 2 15 Kompresszor 3 16 Visszafordító szelep 1 és 2 17 Kompresszor Víz/Víz hőszivattyú visszafordítható gázkörrel 2 körös rendszer 1 elpárologtató 1 Kondenzációs hőm. szonda 1 és 2 2 Kondenzátor 1 és 2 3 Áramláskapcsoló 4 Elpárologtató kilépési szonda 5 Elpárologtató 6 Fagyvédelmi fűtés 1 és 2 7 Kompresszor 1 8 Magasnyomás 1 és 2 9 Kompresszor túlterhelés 1 és 2 10 Alacsonynyomás 1 és 2 11 Elpárologtató belépési szonda 12 Vízszivattyú 13 Kompresszor 2 14 Visszafordító szelep 1 és 2 15 Kompresszor 3 16 Kompresszor 4-12-

13 3.7 Víz/Víz hőszivattyú visszafordítható vízkörrel Víz/Víz hőszivattyú visszafordítható vízkörrel 1 körös rendszer 1 Külső 2 Belső 3 Visszafordító szelep 4 Áramláskapcsoló 5 Elpárologtató kilépési szonda 6 Fagyvédelmi fűtés 7 Elpárologtató 8 Kondenzátor 9 Kondenzátor szonda 10 Kompresszor 1 11 Magasnyomás 12 Kompresszor túlterhelés 13 Alacsonynyomás 14 Vízszivattyú 15 Kompresszor Víz/Víz hőszivattyú visszafordítható vízkörrel 2 körös rendszer H02=1 és H21=4 1 Külső 2 Belső 3 Visszafordító szelep 1 és 2 4 Kondenzátor szonda 5 Áramláskapcsoló 6 Elpárologtató kilépési szonda 7 Kondenzátor szonda 1 és 2 8 Kondenzátor 1 és 2 9 Elpárologtató kilépési szonda 1 és 2 10 Fagyvédelmi fűtés 1 és 2 11 Elpárologtató 1 és 2 12 Kompresszor 1 13 Magasnyomás 1 és 2 14 Kompresszor túlterhelés 1 és 2 15 Alacsonynyomás 1 és 2 16 Kompresszor 3 17 Elpárologtató belépési szonda 18 Vízszivattyú 19 Kompresszor 2 20 Kompresszor 4-13-

14 3.7.3 Víz/Víz hőszivattyú visszafordítható vízkörrel 2 kör, 1 elpárologtató H02=1 és H21=4 1 Külső 2 Belső 3 Visszafordító szelep 1 és 2 4 Kondenzátor szonda 5 Áramláskapcsoló 6 Elpárologtató kilépési szonda 7 Kondenzátor szonda 1 és 2 8 Kondenzátor 1 és 2 9 Elpárologtató kilépési szonda 1 és 2 10 Fagyvédelmi fűtés 1 és 2 11 Elpárologtató 1 és 2 12 Kompresszor 1 13 Magasnyomás 1 és 2 14 Kompresszor túlterhelés 1 és 2 15 Alacsonynyomás 1 és 2 16 Kompresszor 3 17 Elpárologtató belépési szonda 18 Vízszivattyú 19 Kompresszor 2 20 Kompresszor Léghűtésű aggregát nem visszafordítható körfolyamat Léghűtésű aggregát nem visszafordítható körfolyamat 1 körös rendszer 1 Kondenzátor ventilátor túlterhelés 2 Ventilátor 3 Kondenzációs szonda 4 Kompresszor 1 5 Magasnyomás 6 Kompresszor túlterhelés 7 Alacsonynyomás 8 Kompresszor Léghűtésű aggregát nem visszafordítható körfolyamat 2 körös rendszer 1 Kondenzátor ventilátor túlterhelés 2 Ventilátor 3 Kondenzációs szonda 4 Kompresszor 1 5 Magasnyomás 1 és 2 6 Kompresszor túlterhelés 1 és 2 7 Alacsonynyomás 1 és 2 8 Kompresszor 2 9 Kompresszor 3 10 Kompresszor 4-14-

15 3.9 Léghűtésű kondenzátor, visszafordítható körfolyamat Léghűtésű kondenzátor, visszafordítható körfolyamat 1 körös rendszer 1 Kondenzátor ventilátor túlterhelés 2 Ventilátor 3 Kondenzációs szonda 4 Kompresszor 1 5 Magasnyomás 6 Kompresszor túlterhelés 7 Alacsonynyomás 8 Kompresszor 2 9 Visszafordító szelep Léghűtésű kondenzátor, visszafordítható körfolyamat 2 körös rendszer 1 kondenzátor körrel 1 Kondenzátor ventilátor túlterhelés 2 Ventilátor 3 Kondenzációs szonda 4 Kompresszor 1 5 Magasnyomás 1 és 2 6 Kompresszor túlterhelés 1 és 2 7 Alacsonynyomás 1 és 2 8 Kompresszor 2 9 Kompresszor 3 10 Kompresszor 4 11 Visszafordító szelep -15-

16 3.10 Vízhűtéses kondenzátor, nem visszafordítható körfolyamat Vízhűtéses kondenzátor, nem visszafordítható körfolyamat 1 körös rendszer 1 Áramláskapcsoló 2 Kondenzátor kilépő vízhőmérséklet 3 Kondenzátor 4 Kompresszor 1 5 Magasnyomás 6 Kompresszor túlterhelés 7 Alacsonynyomás 8 Kompresszor Vízhűtéses kondenzátor, nem visszafordítható körfolyamat 2 körös rendszer 1 Áramláskapcsoló 2 Kondenzátor kilépő vízhőmérséklet 3 Kondenzátor 4 Kompresszor 1 5 Magasnyomás 6 Kompresszor túlterhelés 7 Alacsonynyomás 8 Kompresszor 2 9 Kompresszor 3 10 Kompresszor 4 11 Vízszivattyú 3.11 Vízhűtéses kondenzátor, visszafordítható körfolyamat Vízhűtéses kondenzátor, visszafordítható körfolyamat 1 körös rendszer 1 Kondenzátor szonda 2 Kondenzátor 3 Fagyvédelmi fűtés 4 Kompresszor 1 5 Magasnyomás 6 Kompresszor túlterhelés 7 Alacsonynyomás 8 Kompresszor 2 9 Visszafordító szelep -16-

17 Vízhűtéses kondenzátor, visszafordítható körfolyamat 2 körös rendszer 1 Kondenzátor szonda 2 Kondenzátor 1 és 2 3 Fagyvédelmi fűtés 1 és 2 4 Visszafordító szelep 5 Kompresszor 1 6 Magasnyomás 1 és 2 7 Kompresszor túlterhelés 1 és 2 8 Alacsonynyomás 1 és 2 9 Kompresszor 3 10 Kompresszor 2 11 Kompresszor 4 12 Vízszivattyú 3.12 RoofTop egységek Az alábbi példa egy RoofTop egységet mutat 2 hűtőkörrel 1 kondenzátor vent. túlterhelés 2 ventilátor 3 kondenzációs szonda 1 & 2 4 Befújó szonda 5 Elektromos fűtés 1 & 2 6 elpárologtató 1 & 2 7 Befújó ventilátor túlterhelés 8 Befújó ventilátor 9 Kompresszor 1 10 Magasnyomás 1 & 2 11 Kompresszor túlterhelés 1 & 2 12 Alacsony nyomás 1 & 2 13 külső hőmérséklet szonda 14 kompresszor 2 15 visszafordító szelep 1 & 2 16 kompresszor 3 17 kompresszor 4 18 szabad hűtés / fűtés zsalu 18 légnedvesítő aktiválás -17-

18 Paraméterek A paraméterek a hozzáférési szintet tekintve 4 csoportba lettek sorolva. Minden szinten az adott szinthez tartotó és az adott szintnél alacsonyabb prioritású paraméterek érhetők el. Hozzáférési szint Elérésére szolgáló jelszó Elérhető szint Gyári _F_ 66 Miden Super User _S_ 11 Super User, User, irekt User _U_ 22 User, irekt irekt _d_ Nem szükséges irekt A paraméter változtatásnak minden eseten a szabályzó készenléti állapotában kell történnie. Főmenü 5 mp Mentés EEPROM-ba és 5 mp Jelszó megadása Paraméter értékek vagy vagy Paraméter szint /* Paraméterek F-r* Paraméterek Szoftver t* paraméterek Szonda beállításai A* Paraméterek Fagyveszély b* Paraméterek r* Paraméterek Szondák Szabályzás c* Paraméterek P* Paraméterek Riasztás Kompresszor d* Paraméterek H* Paraméterek Egység paraméterek F* Paraméterek Ventilátor Leolvasztás F1 Paraméter értékek F1 Paraméterek F1 Paraméterek szintje vagy Fn Paraméterek -18-

19 Bizonyos paraméterek láthatósága a szabályzó típusától és paraméterek beállításától függ leolvasztás (01=1) F ventilátor (F01=1) L alacsony zaj (F15=1 3) N NTC szonda (/04-/08=3) P nyomás (/04-/08=3) V driver (H08=2,3,4) X kiegészítő panel (H08=2,3,4) M leszívatás (17=1) W óra (órakártyás szabályzó esetén) - mindig látható Felügyeleti változók: R/W olvasható/írható paraméter R csak olvasható paraméter A szondák szerepe H01 Hőm szab szonda 1-es kör Fagyvédelmi szonda 1. kör Kond. hőm szonda,1. kör nyomásszonda 1. kör,2. elpárologató Fagyvédelmi szonda 2. kör Kond. hőm szonda,2. kör nyomásszonda 2. kör 0 lev/lev egység B1 B2 (alacsony B3 B4 nem használt B7 B8 kilépő hőm) 1 lev/lev hőszivattyú B1 B2 (alacsony B3 B4 nem használt B7 B8 (hűtés / fűtés) kilépő hőm) 2 lev/víz folyadékhűtő B1/B2 1 kör (*) B2 B3 B4 B6 B7 B8 (B1/B5 2 kör) 3 lev/víz hőszivattyú B1/B2 1 kör (*) B2 B3 B4 B6 B7 B8 (hűtés, fűtés) (B1/B5 2 kör) 4 víz/víz folyadékhűtő B1/B2 1 kör (*) B2 nem használt nem használt B6 nem használt nem használt (B1/B5 2 kör) 5 víz víz hőszivattyú fordítható gázoldallal hűtés B1/B2 1 kör (*) (B1/B5 2 kör) B2 B3 B4 B6 B7 B8 fűtés B1/B2 1 kör (*) (B1/B5 2 kör) B1/B2 1 kör (*) (B1/B5 2 kör) 6 víz víz hőszivattyú fordítható vízoldallal hűtés B3 B3 B4 B7 B7 B8 B2 nem használt B4 B6 nem használt B8 fűtés B3 B2 nem használt B4 B6 nem használt B8 7 Léghűtésű aggregát - - B3 B4 - B7 B8 8 Léghűtésű aggregát - - B3 B4 - B7 B8 fordítható gázkörrel 9 vízhűtésű aggregát - - B3 B4 - B7 B8 10 vízhűtésű aggregát fordítható gázoldallal 11. Csak hűtés levegő / levegő egységek elektromos fűtéssel (*) ld. r06 - B3 B3 B4 B7 B7 B8 B1 B2 (alacsony kilépő hőm) B3 B4 nem használt B7 B8-19-

20 Elpárologtató és kondenzátor hőmérséklet és nyomás értékek (d*) Paraméter kijelzőn Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyeleti változó ModBus dte TE aktuális értéke (R) 99 A dc1 C1 aktuális értéke (R) 100 A dc2 C2 aktuális értéke (R) 101 A kijelzőn A szonda paraméterei Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyeleti változó ModBus /01 B1 szonda F 0 1 jelző nincs 1 van /02 B2 szonda F 0 1 jelző nincs 1 van /03 B3 szonda F 0 3 int I 0 nincs 1 NTC a kondenzátoron 2 NTC körny. 3 differencia szab. szonda /04 B4 szonda F 0 4 int I 0 nincs 1 be/ki (digitális bemenet) 2 - NTC körny. 3 - arányos kond szonda 5 V 4 differencia szabályzó szonda /05 B5 szonda F 0 1 jelző 1 0 X nincs 1 van /06 B6 szonda F 0 1 jelző 1 0 X nincs 1 van /07 B7 szonda F 0 3 jelző 1 0 X I 0 nincs 1 NTC a kondenzátoron 2 NTC körny. 3 diff. szab. szonda /08 B8 szonda (kiegészítő) F 0 4 jelző 1 0 X I 0 nincs 1 be/ki (digitális bemenet) 2 NTC környó. 3 3 arányos kond. szonda 5V 4 diff. szab. szonda (ha több diff. szonda van, prioritás B8,B7,B4,B3) /09 Az arányos jel minimális feszültség értéke F 0 / P I Vdc (bemenet) /10 Az arányos jel maximális feszültség értéke F / P I Vdc (bemenet) /11 Az arányos jel minimális nyomás értéke F 0 /12 bar 1 0 P 1 1 A /12 Az arányos jel maximális nyomás értéke F / bar P 2 2 A /13 B1 szonda kalibrálása F C/ 0 F A /14 B2 szonda kalibrálása F C/ 0 F A /15 B3 szonda kalibrálása F C/ 0 F A /16 B4 szonda kalibrálása F C/ A bar/ 0 F /17 B5 szonda kalibrálása F C/ 0 F X 7 7 A /18 B6 szonda kalibrálása F C/ 0 F X 8 8 A /19 B7 szonda kalibrálása F C/ 0 F X 9 9 A /20 B8 szonda kalibrálása F C/ X A bar/ 0 F /21 igitális szűrő (magasabb érték a zajszint U I csökkenését okozza és a mért érték változási sebességét csökkenti) /22 Maximális mérési ingadozás egy U I programciklusban ( egység bar,c, F, tranziensek hatását csökkenti) /23 Mérési mértékegység U 0 1 jelző C 1 0 F -20-

21 Fagyvédelem / kiegészítő fűtés beállítási paraméterei kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus A01 A02 A03 A04 A04 A05 Fagyvédelem / alacsony környezeti hőmérséklet (levegő/levegő) riasztás alapértéke U A07 A04 0 C/ 0 F 0, A Az elpárologtatóból kilépő víz hőmérséklet, amikor a fagyvédelmi riasztás aktiválódik. A kompresszor az adott körben megáll, a szivattyú - a hőmérséklet növelése céljából - tovább működik. A resetelés típusát ld. P05, ami A01+A02 elérése után lehetséges. Levegő/levegő egységeknél (H1=0,1) alacsony helyiséghőmérséklet riasztást jelent (csak kijelzés), B1/B2 szonda alapján (ld. A06), nyugtázás ideje ld. P05 Lev/Lev egységeknél, ha B2 a befújt légáramba kerül, A01 a kilépési határolás lesz. Ha B2 < A1 akkor: 1 - A3 várakozási idő; 2 - komp leáll, ha már áll ugrás pont 4; 3 - A3 várakozási idő; 4 zsalu lezár 50% működési ciklussal, ha Fc aktív és a környezeti hőm. zsalunyitást, vagy holtzónát eredményez. Ha FC nem aktív ugrás 6-os pont; 5 r28 kétszeri zárása után (utolsó ciklus vége után) A03 várakozási idő; 6 ha B2<A1 A1 riasztás aktiválódik. A nyugtázás módja P5 paramétertől függ. Fagyvédelmi riasztás / alacsony környezeti U C 0 F 0, A hőmérséklet differencia (ld. A01, A14) Fagyvédelem / Túl hideg helység riasztás U S I késleltetése indításakor Levegő/levegő egységeknél a visszaszívott levegő hőm.-re vonatkozó késleltetést jelenti fűtős üzemben induláskor. Fagyvédelmi fűtés, Lev/lev egységeknél U A01 r16 0 C/ 0 F 0,1 5 AA A (H01=0,1) kiegészítő fűtés alapérték Kompenzálás hűtős üzemben A04+ (kompenzált alapérték alapérték) Levegő/ levegő hőszivattyúknál (H01=1) a kiegészítő fűtés nem aktív hűtős üzemben A fagyvédelem alapérték nincs kompenzálva!!! A fagyvédelmi- / kiegészítő fűtés kapcsolási U C/ 0 F 0,1 70 AR A differenciája A fagyvédelmi fűtés kapcsolási differenciája U C/ 0 F 0, A (kiegészítő fűtés lev/lev egységeknél) Működés levegő/víz és víz/víz folyadékhűtőknél és hőszivattyúknál A06 A07 A08 Kiegészítő fűtés szabályzására használt szonda 0 szabályzó szonda 1 Fagyvédelmi szonda (H1=1 fűtés inaktív hűtős üzemben, A10=2 esetén inaktív) F 0 1 jelző Fagyvédelmi riasztás minimális beállítható F C 0 F 0, A értéke Fagyvédelmi fűtés leolvasztáskor / kiegészítő U A01 r16 0 C 0 F 0,1 250 AA A fűtés (fűtős üzem) alapérték kompenzáció fűtős üzemben: A08 + (kompenzált alapérték alapérték) Hőszivattyúknál (H01=1-3-6), fűtős üzemben, a kiegészítő fűtés alapértéke, leolvasztáskor, a fagyvédelmi fűtés kapcsolási értéke. Lev/lev egységeknél (H01=0) csak a fűtés bekapcsolási értéke. Hőszivattyú esetén (H01=5-10) a fagyvédelmi fűtés alapértéke, a szonda B3/B7 A08 Fagyvédelmi fűtés / kiegészítő fűtés differencia U C 0 F 0,1 40 AR A A09 Fagyvédelmi fűtés / kiegészítő fűtés diff. fűtős üzemben U C/ 0 F 0, A A10 Fagymentesítő fűtés automatikus indítás U 0 3 jelző (RW) 151 I 0 inaktív 1 a kiegészítő fűtés és a szivattyú egyszerre üzemel (ld. A04/A08). Kivéve hűtős üzem H01=1, amikor a szivattyú sem indul el. Két elpárologtató esetén a szabályozás B2/B6-nak megfelelően történik. 2 a kiegészítő fűtés és a szivattyú egymástól függetlenül üzemel (ld. A04/A08). Ha a hőmérséklet a fagyvédelmi riasztás, A01 alá csökken, az egység fűtős üzembe kapcsol és a lépcsőket (kompresszorokat) A01 alapértéknek és A02 differenciának megfelelően arányosan szabályozza. 2 elpárologtató esetén, minden kör a saját szondájának megfelelően szabályozott (B2, B6) Az üzemmód automatikusan leáll, ha a fagymentesítő alapértéket + differenciát a rendszer eléri. (A01+A02), majd a rendszer visszatér eredeti működéséhez. Az üzemmód manuálisan paraméterek átállításával vagy a szabályzó áramtalanításával megszakítható. Az üzemállapotban a kijelző értelmezése: (- működési mód LE kikapcsolva; hűtős / fűtős jelző nem kiválasztott (felügyelet sem látja) ;- leolvasztási riasztás A01 (aktív marad a speciális működés után is, ha az egység előzőleg be volt kapcsolva vagy deaktiválva lett kézi resettel.)) 3 a fűtések A04/A08-nak megfelelően működnek (H1=6-al nem szabad használni) -21-

22 kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus A11 Fagymentesítő fűtés 2 alapérték fűtéskor U A01 r16 0 C/ 0 F AA A A11 Fagymentesítő fűtés 2 differencia fűtéskor U C/ 0 F AR A A12 Koszos szűrő alapérték (levegő / levegő U C/ 0 F A egységek) B1-B2 különbségből számolt, A05 differenciával. Érvényes: (Lev\Lev egységek, B1 beállítva, Befújási határérték beállítva, szabadhűtés nem aktív, legalább 1 kompresszor működik). Automatikusan nyugtázódik, ha: (Lev\Lev egységek, B1 beállítva, Befújási határérték beállítva, szabadhűtés nem aktív) A13 Befújási határérték szabadhűtés esetén (csak akkor érvényes ha nem mennek a kompresszorok) A A07 r16 A14 Fagyvédelmi riasztás EV-től U A07 A04 0 C/ 0 F A 0 C/ 0 F A Szondák leolvasásának beállítása kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyeleti változó ModBus b00 Kijelzett szonda U 0 11 N I 0-7 B1-8 szonda 8 alapjel kompenzálás nélkül 9 dinamikus alapjel kompenzálva 10 BE/KI kapcsoló digitális bemenet állapota 11 - µa szonda b01 B1 szonda által mért érték C/ 0 F (R) 102 A b02 B2 szonda által mért érték - - b03 B3 szonda által mért érték - - b04 B4 szonda által mért érték - - b05 B5 szonda által mért érték - - b06 B6 szonda által mért érték - - b07 B7 szonda által mért érték - - b08 B8 szonda által mért érték - - b09 river 1. elpárologási hőmérséklet C/ 0 F (R) 103 A 0 C/ 0 F (R) 104 A 0 C/ 0 F (R) 105 A /bar 0 C/ 0 F - - X 106 (R) 106 A 0 C/ 0 F - - X 107 (R) 107 A 0 C/ 0 F - - X 108 (R) 108 A 0 C/ 0 F - - X 109 (R) 109 A /bar 0 C/ 0 F - - V 110 (R) 110 A b10 river 1. elpárolgási nyomás - - bar - - V 111 (R) 111 A b11 river 1. túlhevítés - - b12 river 1. szaturációs hőmérséklet C/ 0 F - - V 112 (R) 112 A 0 C/ 0 F - - V 113 (R) 113 A b13 river 1. szelep helyzete % - - V 114 (R) 114 A b14 river 2. elpárologási hőmérséklet C/ 0 F - - XV 115 (R) 115 A b15 river 2. elpárolgási nyomás - - bar - - XV 116 (R) 116 A b16 river 2. túlhevítés - - b17 river 2. szaturációs hőmérséklet C/ 0 F - - XV 117 (R) 117 A 0 C/ 0 F - - XV 118 (R) 118 A b18 river 2. szelep helyzete % - - XV 119 (R) 119 A b19 Hőm. érték külső hőcserélő kilépés c1 - - b20 Hőm. érték külső hőcserélő kilépés c b21 Kijelző szonda (µa terminál) C/ 0 F - - V 120 (R) 120 A 0 C/ 0 F - - XV 121 (R) 121 A 0 C/ 0 F A -22-

23 Kompresszor paraméterei (c*) kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus c01 Minimális futásidő U s I c02 Minimális állásidő U s I c03 Egy kompresszor 2 indítása közötti minimális idő U s I c04 c05 c06 c07 c08 c09 c10 c11 c12 c13 c14 2 különböző kompresszor indítása közötti minimális időkülönbség U s I 2 különböző kompresszor leállítása közötti U s I minimális időkülönbség A szabályzó bekapcsolása és a kompresszorok U s indítása közötti minimális időkülönbség (védelem sorozatos áramszünet ellen) A szivattyú / ventilátor indítása és a kompresszor U s I indítása közötti minimális időkülönbség. Mennyivel előbb induljon a szivattyú / ventilátor mint a kompresszor (H05=2). Ha a sz/v mindig üzemel (H05=1), az idő az első indításnál számít. A szivattyú / ventilátor leállítási késedelme a U min I kompresszor után. Mennyivel később álljon le a szivattyú / ventilátor mint a kompresszor (H05=2). Ha a sz/v mindig üzemel (H05=1), a paraméter nem érdekes. Ha egy körben két kompresszor van meddig üzemelhet egy kompresszor önállóan U 0 60 min I Tandem üzemben problémák léphetnek fel a kompresszorok olajozásával, ha egy kompresszor túl sokáig egyedül működik. A c08-ban beállítható egy idő, ami után a második kompresszornak el kell indulni és az első kompresszornak le kell állni, ha nem együtt működnek. A kompresszor védelmi idők prioritása magasabb! c09=0 inaktív óra (R) 122 A 1. kompresszor üzemideje az érték kijelzésénél, együttes lenyomásával resetelhető 2. kompresszor üzemideje az érték kijelzésénél, együttes lenyomásával resetelhető 3. kompresszor üzemideje az érték kijelzésénél, együttes lenyomásával resetelhető 4. kompresszor üzemideje az érték kijelzésénél, együttes lenyomásával resetelhető Szerviz periódus (x100 h), ami után karbantartás jelet küld a szabályzó. C14=0 inaktív c15 Elpárologtató sziv./1. vent üzemidő (x100 h) az érték kijelzésénél, együttes lenyomásával resetelhető c16 c17 c18 c19 Kondenzátor/tartalék szivattyú / 2. ventilátor üzemideje (x100 h) az érték kijelzésénél, együttes lenyomásával resetelhető Minimális szivattyú állásidő (bekapcsoláskor is) H05=3 esetén aktív Minimális szivattyú működési idő H05=3 esetén aktív EV szelepnyitás a kompresszor bekapcsolása előtt óra (R) 123 A óra (R) 124 A óra (R) 125 A U óra I óra (R) 126 A óra (R) 127 A U min I U 0 15 min I U s I -23-

24 Leolvasztási beállítások (d*) A leolvasztásnak prioritása van a kompresszoridők felett, kivéve c04! kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus d01 Leolvasztási / fagyvédelem U 0 1 jelző Léghűtéses kondenzátorral szerelt hőszivattyúknál (H01=1,3,8) a paraméter megmondja, hogy a külső hőcserélőn (fűtős módban elpárologtató) a leolvasztási ciklust végre kell-e hajtani. Visszafordítható gázkörös víz/víz hőszivattyúknál (H01=5-10), engedélyezi a fagymentesítő fűtést a hűtővíznél a külső hőcserélőn (fűtős esetben az elpárologtató) ld.: d03. Ha nincs ventilátor, az üzemmód nem áll rendelkezésre levegő/víz egységekhez. 0 kondenzátor leolvasztás / fagymentesítő fűtés tiltva 1 - kondenzátor leolvasztás / fagymentesítő fűtés engedélyezve d02 Leolvasztás típusa U 0 2 jelző I 0 fix idejű (d07) leolvasztás 1 nyomás vagy hőmérséklet által szabályozott leolvasztás (d03, d04) 2 A nyomás és a hőmérséklet szondák a külső hőcserélőn vannak elhelyezve. A leolvasztás akkor indul, ha a nyomás értéke eléri a d03-ban beállított nyomás értéket és akkor fejeződik be ha a hőmérséklet érték meghaladja a d04-ben megadott értéket. Leolvasztáskor hasonlóan a folyadékhűtő üzemmódhoz, a nyomásszonda a ventilátor sebességet szabályozza, hogy a nyomás értéket szabályozza, akkor is ha az NTC szonda jégbe van fagyva. Ha a leolvasztásra szánt maximális idő letelik a leolvasztás befejeződik. 3 eltolt leolvasztás Alacsony környezeti hőmérséklet esetén az elpárolgási nyomás/hőmérséklet a leolvasztáshoz rendelt hőmérséklet érték (d03) alá csökkenhet, akkor is, ha nincs rajta jégréteg. Az üzemmód aktiválásával lehetőség van a leolvasztás kezdeti hőmérsékletét, a környezeti hőmérsékletnek megfelelően eltolni. Az eltolás nyomás, vagy hőmérséklet alapján történhet, de nem kombinálva. Csak akkor aktiválható, ha a szabályzóhoz környezeti hőm. szondát csatlakoztat. Ha a rendszeren van hőmérséklet és nyomás szonda is a nyomás szondát veszi figyelembe a szabályzó. d03 Leolvasztás indításához tartozó hőmérséklet U -40 d04 0 C/ 0 F 0,1-50 N A Leolvasztás indításához tartozó nyomás U /11 d04 bar 0,1 35 P A Léghűtéses kondenzátorral rendelkező hőszivattyúknál (H01=1,3,8,10,12), a hőmérséklet/nyomás érték, ami alatt a leolvasztási ciklus elindul, ha az állapot d5 ideig fennáll. Víz/Víz visszafordítható hőszivattyúknál (H01=5,10), a fagymenetesítő riasztás alapértéke, a kültéri hőcserélő hűtővizénél (Fűtős üzemben elpárologtató B3-as szonda). Ha engedélyezi az eltolt leolvasztást, a leolvasztási indításához tartozó hőm. csökken (d03 értékhez képest), a környezeti hőm.-tel arányosan. d04 Leolvasztás leállításához tartozó hőmérséklet U d03 /12 bar P A Leolvasztás leállításához tartozó nyomás U d C/ 0 F N A d05 Leolvasztási késedelem U s I A leolvasztás akkor indul el, ha a nyom/hőm érték d03 alatt marad, a komp. bekapcsolt állapotában, d05 ideig d06 A leolvasztás minimális időtartama U s I d07 A leolvasztás maximális időtartama U min I Időre történő leolvasztásnál a leolvasztási idő. Ha a leolvasztás hőmérsékletre fejeződik be, de hamarabb telik el a d07 idő, a leolvasztás ugyan befejeződik, de df1 ill. df2 hibaüzenet jelenik meg. d08 Azonos körben leolvasztási ciklusok U min I közötti minimális időkülönbség d09 Két körben a leolvasztási ciklusok közötti U min I minimális időkülönbség d10 Leolvasztás indítása külső jelre F 0 3 jelző I d11 d12 d13 d14 Hasznos, ha a leolvasztás külső termosztát vagy presszosztát jelére indul. A leolvasztási időket figyelmen kívül hagyja. 0 nincs engedélyezve 1 külső jelre indul (nyitva: leolvasztás indítása engedélyezve /zárva: leolvasztási művelet szokásos eljárás szerint) 2 külső jelre befejeződik (nyitva: leolvasztás befejezése engedélyezve / zárva: leolvasztási művelet szokásos eljárás szerint) 3 külső jelre indul/fejeződik be (nyitva: leolvasztás indítása/befejezése engedélyezve /zárva: leolv. műv. szok. eljárás szerint) Fagyvédelem / kiegészítő fűtés leolvasztás alatt U 0 1 jelző kikapcsolva 1 bekapcsolva Leolvasztás előtti késleltetés / Kapcsolási F 0 3 min I késedelem fűtésről hűtésre Ha a leolvasztási feltételek fellépnek, a ciklus megkezdése előtt az egység leállítja a kompresszort d12 ideig. d12/2 idő elteltével a 4 utú szelep kapcsol (megfordul a ciklus), így a nyomások kiegyenlítődhetnek a leolvasztási ciklus előtt. (A kompresszor védelmi idők, ebben az esetben nem élnek. d12 idő leteltével a kompresszor azonnal indul) d12=0 esetben a kompresszor nem kerül leállításra, a szelep azonnal vált Leolvasztás utáni késleltetés / Kapcsolási F 0 3 Min I késedelem hűtésről fűtésre A leolvasztási ciklus végeztével az egység leállítja a kompresszort d13 ideig. d13/2 idő elteltével a 4 utú szelep kapcsol (megfordul a ciklus), így a nyomások kiegyenlítődhetnek, a külső hőcserélő lecsepeg. A kompresszor védelmi idők nem élnek d13 idő leteltével a komp. azonnal indul d13=0 esetben a kompresszor nem kerül leállításra, a szelep azonnal vált Leolvasztási ciklus befejezése 2 körös, 1 közös F 0 2 jelző I kondenzátor körrel rendelkező berendezésnél 0 függetlenül saját szondákkal szabályozva (H02=1 esetén) 1 ha mindkettő befejezte a leolvasztási ciklust 2 ha legalább az egyik befejezte a leolvasztási ciklust -24-

25 kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus d15 Leolvasztási ciklus indítása két körös rendszernél 0 a leolvasztás körönként egymástól függetlenül indul (H2=1) 1 a leolvasztás akkor kezdődik, amikor mindkét kör elérte a leolvasztási határértéket 2 - a leolvasztás akkor kezdődik, amikor legalább az egyik kör elérte a leolvasztási határértéket F 0 2 jelző I A beállításnál az alábbiak lehetségesek d14=0 d14=1 d14=2 d15=0 OK OK OK d15=1 OK OK OK d15=2 Nem lehetséges OK Nem lehetséges d16 Leolvasztás után ventilátor működési idő F s I d17 d18 d19 d20 F13=2 esetén, a leolvasztási hőm/nyom elérésekor a ventilátorok d16 ideig max. sebességen üzemelnek. Csak ezen idő leteltével térhet vissza az egység a normál működési módhoz. Leolvasztás kikapcsolt kompresszorokkal (Ventilátoros leolvasztás) d17=0 inaktív d17>0 hőmérséklet felett aktív (alatta normál leolv.) Eltolt leolvasztás kompenzálás kezdeti környezeti hőmérséklete Eltolt leolvasztás a kompenzálás maximális mértéke Eltolt leolvasztás kompenzálást meddig kell végezni F 0 80 F F F C/ 0 F 0, A 0 C/ 0 F 0, A 0 C/ 0 F/bar 0, A 0 C/ 0 F 0, A példa eltolt leolvasztásra: -25-

26 Ventilátor paraméterei (F*) kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus F01 Ventilátorok F 0 1 jelző nincsenek ventilátorok 1 vannak ventilátorok A PWM kimenet (1 vagy 2 H02-ben beállítottaknak megfelelően) használatához, további kiegészítő kártya szükséges, be-/kikapcsoláshoz CONVONOFF, sebesség szabályozáshoz, 1 fázisú esetben MCHRTF*, 3 fázis esetén FCS * F02 Ventilátor működési módja U 0 3 jelző 1 0 F I 0 mindig maximális sebességen üzemelnek, a kompresszorok állapotától függetlenül, a ventilátorok nem járnak, ha a szabályzó készenléti üzemben van 1 Ha az adott körben legalább egy kompresszor üzemel, maximális sebességen üzemel. (paralel működés mindegyik körben) 2 Ha a megfelelő kompresszor be van kapcsolva, működik, be/ki szabályozással, a minimális és maximális sebességhez beállított hőm./nyomás értékeknek megfelelően. (param. F05-F06-F08 és F09). Ha a kompresszor leáll a nyom/hőm. értétektől függetlenül a ventilátor és leáll. 3 - Ha a megfelelő kompresszor be van kapcsolva, működik, sebesség szabályozással. Ha a kompresszor leáll a nyom/hőm. értétektől függetlenül a ventilátor és leáll. Ha a kondenzációs szonda NTC, a kompresszorok indítása után a ventilátorok maximális sebességen járnak F11 ideig, a mért hőmérséklettől függetlenül. Ha a kondenzációs szonda elromlik a ventilátorok ki lesznek kapcsolva. F03 Minimális feszültség küszöbérték TRIAC-hoz F 0 F04 lépés 1 35 F I Ventilátor sebesség szabályozáshoz, opcionális, TRIAC-al rendelkező fázishasításos kártya (MCHRTF*) szükséges. Meg kell adni a feszültég értéket, amit a TRIAC az elektromos motornak szolgáltat, minimálisan sebesség esetén. A megadott érték nem a minimális feszültség értéket jelenti, hanem a szabályzó belső kalkulációjához szükséges értéket. Beállítását ld. a leírás végén. FCS / CONV010/A0 / CONVONOFF szabályozók esetén az értéke legyen 0. F04 Maximális feszültség küszöbérték TRIC-hoz F F lépés 1 75 F I Ventilátor sebesség szabályozáshoz, opcionális, TRIAC-al rendelkező fázishasításos kártya (MCHRTF*) szükséges. Meg kell adni a feszültég értéket, amit a TRIAC az elektromos motornak szolgáltat, maximálisan sebesség esetén. A megadott érték nem a max. feszültség értéket jelenti, hanem a szabályzó belső kalkulációjához szükséges értéket. Beállítását ld. a leírás végén. FCS / CONV010/A0 / CONVONOFF szabályozók szabályozó esetén az értéke legyen 100. F05 Hőmérséklet differencia minimális sebességű hűtéshez U C/ 0 F FN A Nyomás differencia minimális sebességű hűtéshez U /11 /12 bar FP A Hőmérséklet / nyomás alapérték, ami alatt sebesség szabályozás esetén a ventilátorok minimális sebességen üzemelnek, be/ki kapcsolás esetén kikapcsolnak (ld. F02) F06 Hőmérséklet differencia maximális sebességű hűtéshez U C/ 0 F FN A Nyomás differencia maximális sebességű hűtéshez U bar FP A A hőmérséklet vagy nyomás differencia F05-höz képest, ami fölött sebesség szabályozásnál maximális sebességen üzemelnek, be/ki üzemnél, ahol bekapcsolnak. (ld. F02) F07 Hőm. diff. ventilátorok kikapcsolásához hűtés esetén U C/ 0 F FN A Nyomás diff. ventilátorok kikapcsolásához hűtés esetén U 0 F05 bar FP A Az F07-ben megadott hőm./nyomás értékkel, fognak F05 alatt a ventilátorok megállni. A leállítás NTC hőmérséklet szonda esetén 1 C fokkal alacsonyabb, nyomásszonda esetén 0,5 bar-al alacsonyabb érték. (ld. F02) F08 Hőm. alapérték minimális sebességhez fűtős üzemben U C/ 0 F FN A Nyomás alapérték min. sebességhez fűtős üzemben U /11 /12 bar FP A F08 érték felett a ventilátorok, sebesség szabályozás esetén minimális sebességre kapcsolnak, be/ki üzemnél kikapcsolnak. F09 Hőm. differencia maximális sebességhez fűtős üzemben U C/ 0 F FN A Nyomás diff. maximális sebességhez fűtős üzemben U 0 F08 bar FP A A hőmérséklet vagy nyomás differencia, ami alatt sebesség szabályozásnál maximális sebességen üzemelnek, be/ki üzemnél, ahol bekapcsolnak. (ld. F02) -26-

27 kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus F10 Hőm. diff. ventilátorok kikapcsolásához fűtős üzemben U 0 F08 0 C/ 0 F FN A Nyomás diff. ventilátorok kikapcs. fűtős üzemben U bar FP A Az F10-ben megadott hőm./nyomás értékkel, fognak F08 felett a ventilátorok megállni. Az indítás NTC hőmérséklet szonda esetén 1 C fokkal alacsonyabb, nyomásszonda esetén 0,5 bar-al alacsonyabb érték. (ld. F02) F11 Ventilátor indítási idő U s 1 0 F I Az indítás után mennyi ideig kell a ventilátornak maximális sebességen üzemelni. (A kritikus fordulatokon átforgatás.) A kompresszor indítását követően is ezt az időt veszi figyelembe (a hőm./nyomás értéktől függetlenül). Ha a kondenzátoron NTC szondák vannak és sebesség szabályozás engedélyezett, F02=3, ezzel az idővel lehet áthidalni a nyomás emelkedés és a hőm. kiegyenlítődés közti időt. 0 üzemmód tiltva, a ventilátorok minimális sebességen indulnak és a szabályozás a szondának megfelel F12 A Triac impulzus hossza (ms) F 0 10 s 1 2 F I 2 indukciós motoroknál (MCHRTF) 0 CONVONOFF0, CONV0/10A0, FCS F13 Ventilátor üzem leolvasztáskor F 0 2 jelző 1 0 F I 0 kikapcsolva 1 bekapcsolva hűtős üzemben a hőmérséklet/nyomásnak megfelelően 2 A leolvasztás véghőmérséklet/nyomás eléréséig kikapcsolva, majd d16 ideig max. sebességen üzemel, ezután tér vissza normál hőszivattyús üzemhez Ha az egység ventilátoros leolvasztást hajt végre (d17), a ventilátor kezelés F13 paraméterrel inaktív F14 Üzem magas kond. hőmérsékletű indítás esetén U S 1 0 FN I Ha magas kondenzációs hőmérsékleten indul a rendszer a ventilátorok maximális sebességen indulnak: 0 inaktív 1 üzem maximális sebességen (másodperc) Csak folyadékhűtő üzemben aktiválható, NTC kondenzátor szonda esetén, léghűtéses kondenzátornál. Az adott körben az első kompresszor indítása esetén a szabályzó feltételezi, hogy a kondenzátor hőmérséklete közel azonos a környezet hőmérsékletével, ha ez az érték magasabb, mint F05-F07, a kompresszorral párhuzamosan a ventilátor is elindul maximális sebességen F14 ideig. F15 Hangteljesítmény csökkentés kondenzátor nyomás alapérték U F I eltolással (F16 értékkel) 0 deaktiválva 1 hűtés esetén aktiválva 2 fűtés esetén aktiválva 3 hűtés és fűtés esetén is aktiválva F16 Kondenzációs alapérték eltolás hűtés üzem esetén (+) F C/ 0 F/ L A bar F17 Kondenzációs alapérték eltolás fűtős üzem esetén (-) F C/ 0 F/ bar L A -27-

28 -28-

29 Egység paraméterei (H*) kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus H01 Egység típusa F 0 10 jelző I 0 levegő/levegő egység 1 levegő/levegő hőszivattyú 2 levegő/víz folyadékhűtő 3 levegő/víz hőszivattyú 4 víz/víz folyadékhűtő 5 víz/víz hőszivattyú megfordítható gázoldallal (*) 6 víz/víz hőszivattyú megfordítható vízoldallal (*) 7 léghűtésű aggregát 8 léghűtésű aggregát megfordítható gázkörrel 9 vízhűtésű aggregát 10 vízhűtésű aggregát megfordítható gázkörrel 11 csak hűtős levegő/levegő egység elektromos fűtésekkel (*) H21=4 (kondenzátor szivattyú mindig üzemel), H02=1 (2 kondenzátor) esetén H02 kond.vent. körök száma / vizes kond. száma F 0 1 jelző 1 0 F kör, 2 hűtőkör esetén a kritikusabb hőmérséklet/nyomás által vezérelt, Y1 kimenetet használja 1 2 kör, 2 kör esetén a ventilátorokat az adott kör saját szondája szabályozza (B3 / B4 1-es kör, B7 / B8 2-es kör) H03 Elpárologtatók száma F 0 1 jelző Kétkörös rendszer esetén az elpárologtatók számát jelenti. Egy (H03=0) elpárologtató esetén a fagyvédelmi fűtés szabályozását a B2-es szonda szabályozza. Két elpárologtató esetén (H03=1) a szabályozás körönként külön-külön történik B2 és B6 szonda értéke alapján. Ilyenkor a B5-ös szonda szolgál a vízkilépő hőmérséklet szabályozására. H04 Kompresszorok száma F 0 5 jelző I 0 1 kompresszor, 1 kör 1 2 kompresszor tandem üzemben,1 kör 2 1 kompresszor/kör, 2 kör 3 2 kompresszor tandem üzemben/kör,2 kör 4 1 kompresszor 1x-es telj. szabályozással, 1 kör 5 1 kompresszor 1x-es telj. szabályozással, 2 kör H05 Elpárologtató szivattyú/befújó vent. működési mód F 0 3 jelző I 0 szivattyú letiltva (áramláskapcsoló riasztás inaktív) 1 mindig bekapcsolva (riasztás kezelés) 2 A szabályzó kérésére (kompresszor) bekapcsol (riasztás kezelés) 3 A szivattyú szabályos időközönként indul és áll le (függetlenül a kompresszortól, c17, c18 alapján). 4 követi a melegen tartást, vagy melegen indítást fűtésnél, hűtésnél mindig megy 5 - követi a melegen tartást, vagy melegen indítást fűtésnél, hűtésnél a kompresszornak megfelelően Hűtési vagy fűtési jel hatására először a szivattyú/ventilátor elindul (mindig bekapcsolva) és utána c07, c08 idővel a kompresszor. A ventilátor/szivattyú mindaddig működik, amíg a kompresszor(ok) le nem áll(nak). Működési rajzot ld. c18 paraméter után. H06 Hűtés / fűtés üzemmód váltás digitális bemenetről U 0 1 jelző engedélyezve 1 tiltva (ld. P08,P09,P10,P11,P12,P13) -IN nyitva hűtés -IN zárva fűtés H07 Be/Ki kapcsolás digitális bemenetről U 0 1 jelző nincs engedélyezve 1 engedélyezve (nyitva->ki) (aggregátoknál inaktív) H08 µc 2 SE hálózat konfigurálása F 0 4 jelző I 0 1 µc 2 SE 1-1 µc 2 SE + EV driver 2-1 µc 2 SE + kiegészítő kártya 3-1 µc 2 SE + 2 db EV driver + kiegészítő kártya 4-1 µc 2 SE + 1 db EV driver + kiegészítő kártya H09 Billentyűzet zárolása U 0 1 jelző A irekt és felhasználói (USER) paraméterek módosításának tiltása. A paraméter értékeket mindig meg lehet jeleníteni. A hűtés/fűtés engedélyezése/tiltása, az számlálók resetelése továbbra is elérhető. 0 aktív (zárolva) 1 inaktív H10 A készülék hálózati címe U I H11 A kimenetek értelmezése (ld. 31. oldal) F 0 12 jelző I 0 Standard, körönként egy kompresszorral rendelkező egységekhez (H04=0,2) 1 Csak hűtős egységekhez, 2 kompresszorral (H01=0,2,4,7,9 és H04=1,3,5) 2 A fő és kiegészítő panel kimenetének logikája megegyezik (H01=1,3,5,6,8,10 és H04=1,3,5) 3 A fő és kiegészítő panel kimenetének logikája megegyezik (H01=1,3,5,6,8,10 és H04=1,3,5) 4 H01=1,3,5,6,8,10 és H04=0,1 esetén 5 Csak hűtős egységekhez, 2 kompresszorral (H01=0,2,4,7,9 és H04=0) 6 1 kompresszor/kör, hőszivattyú 7 1 kompresszor/kör, csak hűtés 1-es megoldás 8 1 kompresszor/kör, csak hűtés 2-es megoldás 9 2 kompresszor/kör, hőszivattyú 10 2 kompresszor/kör, csak hűtés 1-es megoldás 11 2 kompresszor/kör, csak hűtés 2-es megoldás 12 Szabad beállítás -29-

30 kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus H12 A telj. szab és a 4 utas visszafordító szelepek F 0 3 jelző I működési logikája 0 mindkettő alapállapotban zárva (behúzva) 1 mindkettő alapállapotban nyitva (nincs behúzva) 2 4 utas nyitva, telj szab zárva 3 4 utas zárva, telj szab nyitva Teljesítmény szabályozás esetén a forgatás tiltva van. A FIFO vagy időarányos rotáció viszont a két körre továbbra is alkalmazható. H13 Leszívatás engedélyezése (csak driver esetén ha F V van a driveren elpárolgási nyomás szonda) H14 Leszívatás kapcsolási nyomás érték (komp. KI.) F bar 20 M A H15 Leszívatás maximális ideje F s 30 M I H16 Egység automatikus hangolása SmartSET F 0 1 jelző lev/lev egységeknél nem használható Az üzemmód aktiválásával a szabályzó optimalizálja a működést a hőcserélők hatásfokának meghatározásával. A SmartSET az alábbi értékeket határozza meg: TE az elpárolgási hőmérséklet (B1) és kilépési hőmérséklet (B2/B5) közötti teljes terhelésnél számított különbség (összes kompresszor BE), a kívánt alapérték elérésekor. A memóriába mentve: E2P; TC 1 a külső hőcserélő hőmérséklete (B3) és a környezeti hőmérséklet (B4, ) közötti különbség. (A számításokhoz a megfelelő szondák telepítésére szükség van.) Az értéket a kompresszorok állapotától függetlenül számolja a szabályzó, ha a kondenzátor ventilátor 1 30 sec-ig max sebességen üzemelt TC 2 (csak 2 kondenzátor esetén) a külső hőcserélő hőmérséklete (B7) és a környezeti hőmérséklet (B4, ) közötti különbség. (A számításokhoz a megfelelő szondák telepítésére szükség van.) Az értéket a kompresszorok állapotától függetlenül számolja a szabályzó, ha a kondenzátor ventilátor 2 30 sec-ig max sebességen üzemelt Arányos visszatérő szabályozásnál, a dinamikus alapértéket ST és az arányos tag értékét a TE alapján határozza meg a szabályzó. Előremenő szabályozásnál és dinamikus logikánál (holtzóna, be kiléptetési idők), a holtzóna fog dinamikus értékkel rendelkezni. Ebben az esetben is a TE alapján lesz az érték beállítva. H17 Minimális megengedett TE érték F C/ 0 F A Ha a TE érték a beállított érték alá csökken hibaüzenetet küld a szabályzó ( del ), mert valószínűleg túl magas a víz tömegárama, vagy alacsony a kondenzátor hatásfoka H18 Maximális megengedett TE érték F C/ 0 F A Ha a TE érték a beállított érték fölé emelkedik, fagyásveszély alakulhat ki, a kijelzőn deh hibaüzenet jelenik meg. H19 Maximális megengedett TC érték F C/ 0 F A H19 érték felett a kondenzátor folyadékhűtő esetén el lehet koszolódva, hőszivattyú esetén koszos, vagy le van fagyva H21 Pótszivattyú működése F I 0 tiltva 1 pótszivattyúként használatos, Ha az áramláskapcsoló és a kapcsolódó hiba aktiválódik, a szivattyú: Riasztás esetén a kijelzőn megjelenik a hiba, a riasztás relé aktiválódik, de az egység tovább működik a pótszivattyúval, ha további riasztás fellép, a szivattyúk kikapcsolnak Ha a riasztás a második szivattyú bekapcsolása után is P1 időnél tovább fennáll az egység általános hibával kikapcsol 2 pótszivattyúként használatos, 24 órás rotáció, a két szivattyú sosem jár együtt. Áramlási hiba esetén 1 szerint működik. Ha áramlási hibára kiáll, a 24 órás számláló resetelődik. 3 a második szivattyú a kondenzátor ventilátorhoz hasonlóan be/ki egységként működik (ami ebben az esetben nincs), azonos beállításokkal (ebben az esetben a szivattyú felváltja a ventilátort a szimbólummal együtt) 4 a második szivattyú a kondenzátornál használt és mindig be van kapcsolva. A szivattyú szimbólum nem lesz kezelve. Automatikus áramlási riasztás resetés esetén, a szabályzó 10-szer próbálja meg elindítani a szivattyút 90 sec elteltével, maximálisan P02 ideig, ha a 10. próbálkozás sem sikeres a riasztás manuális resetelésűvé válik H22 Gyári beállítások visszaállításának F 0 1 jelző (R) 18 engedélyezése (indításkor PRG gombbal) 0 engedélyezve 1 tiltva H23 RS485-ös hálózaton használatos protokoll F 0 1 jelző CAREL (baud rate 19200, ) 1 Modbus (ata bits: 8 / Start bits: 1 / Stop bits: 2 / No parity / 9600 bit/s) -30-

31 kimenet Hozzárendelt berendezés H NO 1 komp. 1. komp. 1. komp. 1 komp. 1 komp. 1 komp. 1 NO 2 fűtés 1 fűtés 1 fűtés 1 visszaford. szelep 1 visszaford. szelep 1 fűtés 1. NO 3 sziv./elp. (vent.) sziv./elp. (vent.) sziv./elp. (vent.) sziv./elp. (vent.) elpárologtató sziv. sziv./elp. (vent.) (lev/lev egység.) (lev/lev egység.) (lev/lev egység.) (lev/lev egység.) (lev/lev egység.) NO 4 visszaford. szelep 1 komp. 2 vagy telj. komp. 2 vagy telj komp. 2 vagy telj komp. 2 vagy telj Kond. vent 1. szab komp 1 szab komp 1 szab komp 1 szab komp 1 NO 5 Riasztás Riasztás visszaford. szelep 1 Riasztás Riasztás Riasztás NO 6 komp. 2 komp. 3 komp. 3 komp. 3 - komp. 2 NO 7 fűtés 2 fűtés 2 fűtés 2 visszaford szelep 2 fűtés 1 fűtés 2 NO 8 Kondenzátor kondenzátor kondenzátor kondenzátor kondenzátor kondenzátor sziv/pótsziv sziv/pótsziv sziv/pótsziv sziv/pótsziv sziv/pótsziv sziv/pótsziv NO 9 visszaford szelep 2 komp. 4 vagy telj komp. 4 vagy telj komp. 4 vagy telj - Kond. vent 2. szab komp 2 szab komp 2 szab komp 2 NO 10 Figyelmeztetés Figyelmeztetés visszaford szelep 2 Figyelmeztetés Figyelmeztetés Figyelmeztetés Főpanel Kiegészítő panel kimenet Hozzárendelt berendezés H NO 1 komp. 1 komp. 1 komp. 1 komp. 1 komp. 1 komp. 1 komp. 1 NO 2 fűtés 1 fűtés 1 fűtés 1 komp. 2 komp. 2 komp. 2 P25 NO 3 befúvó vent. befúvó vent. befúvó vent. befúvó vent. befúvó vent. befúvó vent. P26 NO 4 visszaford. sz. 1 fűtés 2 kod. vent. 1 visszaford. sz. 1 fűtés 1 fűtés 1 P27 NO 5 Riasztás Riasztás Riasztás Riasztás Riasztás Riasztás P28 NO 6 komp. 3 komp. 3 komp. 3 komp. 3 komp. 3 komp. 3 komp. 3 NO 7 fűtés 2 P29 fűtés 2 - komp. 4 - P29 NO 8 szab fűtés / szabad hűtés szabad hűtés szab fűtés / szab fűtés / szab fűtés / P30 hűtés nyitás nyitás nyitás hűtés nyitás hűtés nyitás hűtés nyitás NO 9 visszaford. sz. 2 légnedv. BE/KI kond. vent 2 fűtés 1 fűtés 2 légnedvesítő P31 NO 10 szab fűtés / szab hűtés szab hűtés szab fűtés / szab fűtés / szab fűtés / P32 hűtés zárás zárás zárás hűtés zárás hűtés zárás hűtés zárás Főpanel Kiegészítő panel P25 P28-as paraméterek lehetséges értékei 0 Nincs hozzárendelt funkció 1 Kompresszor 2 2 Fagymenetesítő fűtés / lépcső 1 3 Visszafordító szelep 1 4 Szivattyú / belső ventilátor 5 Szabadhűtés / szabadfűtés nyitás 6 Szabadhűtés / szabadfűtés zárás 7 - Légnedvesítő 8 Kondenzátor ventilátor 1 BE/KI 9 Fagymentesítő fűtés / lépcső 2 10 Riasztás 11 Bojler 12 Visszafordító szelep 2 13 Kondenzátor ventilátor kör 2 14 Figyelmeztetés 15 Kondenzátor szivattyú 16 Kompresszor 1 17 Kompresszor 3 18 Kompresszor 4 P29 P32-as paraméterek lehetséges értékei 0 Nincs hozzárendelt funkció 1 Kompresszor 4 2 Fagymenetesítő fűtés / lépcső 2 3 Visszafordító szelep 2 4 Szivattyú / belső ventilátor 5 Szabadhűtés / szabadfűtés nyitás 6 Szabadhűtés / szabadfűtés zárás 7 - Légnedvesítő 8 Kondenzátor ventilátor kör 2 9 Figyelmeztetés 10 Kondenzátor szivattyú 11 Fagymenetesítő fűtés / lépcső 1 12 Bojler 13 Visszafordító szelep 1 14 Kondenzátor ventilátor kör 1 15 Riasztás 16 Kompresszor 1 17 Kompresszor 3 18 Kompresszor 4 Firmware paraméterek (F-r*) Kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus H96 river 2 szoftver verzió (R) 208 I H97 river 1 szoftver verzió X 2 (R) 209 I H98 Kiegészítő kártya szoftver verzió V 3 (R) 210 I H99 Főpanel szoftver verzió (bekapcsoláskor is látni) XV 4 (R) 211 I -31-

32 Riasztások beállítása (P*) Kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus P01 Áramláskapcs. riasztás késl. a szivattyú indításakor U s I P02 Áramláskapcs. riasztás késl. folytonos üzemnél U s I P03 Alacsonynyomású riasztás késl. komp. indításakor, U s I ugyanez a késleltetés érvényes a 4 utú szelep fordításakor is P04 Magasnyomás esetén részterhelés engedélyezése U 0 3 jelző 1 0 P I Csak hőszivattyú! Tandem vagy teljesítmény szabályozott kompresszorral, ill. nyomás távadóval szerelt rendszereknél. Magasnyomás riasztás esetén (P18, hiszterézis 0,5 bar), deaktiválja az adott körben, a tandem egyik elemét vagy a terhelési lépcsőt, majd vár 10 másodpercet. Ha letelik a 10 mp, és nem csökken le a nyomás a kompresszor leáll, ha lecsökken a rendszer tovább működik ebben az üzemállapotban és kiírja a PH1 (kör 1) vagy PH2 (kör 2) hibaüzenetet. Ha a nyomás a maximális kondenzátor ventilátor sebességhez tartozó nyomás (F05+F06) alá csökken, a teljesítmény lépcső ismét be lesz léptetve. 0 részterhelés nincs engedélyezve 1 részterhelés engedélyezve magasnyomás esetén 2 részterhelés engedélyezve alacsony nyomás esetén 3 részterhelés engedélyezve magas / alacsony nyomás esetén Hőszivattyú üzemben, alacsony környezeti hőmérsékletnél a nyomás lecsökkenhet és alacsony nyomás hibára kiállhat az egység. Ha az adott körben 2 kompresszor lépcső van és a nyomás érték a megadott érték alá csökken 1 bar értékkel P22 ideig, az adott kör működhet részteljesítményen. A teljesítmény csökkentés nem aktiválódik ha a hiba digitális bemenetről jön. Alacsony nyomás esetén, a szabályzó kiléptet egy kompresszor fokozatot, majd ha 10 sec után nem kerül vissza a nyomás normál tartományba az adott kör leáll. A funkció csak nyomástávadó esetén aktív. P05 Riasztás nyugtázás F 0 6 jelző I Automatikus nyugtázás engedélyezése általában manuális nyugtázást igénylő riasztások esetén is. 0 magasnyomás, alacsonynyomás és fagyvédelem (alacsony hőmérséklet) kézi 1 összes riasztás automatikus 2 magasnyomás és fagyvédelem (alacsony hőmérséklet) kézi, alacsonynyomás automatikus 3 magasnyomás kézi, alacsonynyomás és fagyvédelem (alacsony hőmérséklet) automatikus 4 magasnyomás, alacsonynyomás kézi, fagyvédelem (alacsony hőmérséklet) automatikus 5 magas-, alacsonynyomás kézi (3 riasztás/óra esetén), fagyvédelem (alacsony hőmérséklet) automatikus 6 magas-, alacsonynyomás kézi (3 riasztás/óra esetén), fagyvédelem (alacsony hőmérséklet) kézi A magas- és alacsonynyomású riasztások azonosan kezeltek nyomáskapcsoló és nyomástávadó esetén is. Készenléti üzemben a 3 riasztás/ óra számláló resetelődik P06 Hűtés / fűtés módja F 0 1 jelző Jel P06=0 P06=1 Az értéket átállítva megfordul a hűtés/fűtés logikája (a billentyűzeten, a Hűtés (folyadékhűtő) Fűtés (hőszivattyú) digitális bemeneten és a távszabályzón.) Fűtés (hőszivattyú) Hűtés (folyadékhűtő) P07 Alacsonynyomású riasztás nyomásszondákkal F 0 1 jelző 1 0 P I 0 nem engedélyezett 1 hőszivattyú üzemben, ha az elpárologtatóban (külső hőcserélő) a nyomás 1 bar alá csökken (és a kondenzációs szonda csatlakoztatott) alacsony-nyomás riasztás aktiválódik (P03 időt figyelembe véve). Hőszivattyú üzemben LP digitális bemenet nem lesz figyelembe véve. P08 I1-es digitális bemenet kiválasztása F 0 27 jelző I 0 nincs 1 áramláskapcsoló, MR (NC) 2 áramláskapcsoló, AR (NC) 3 általános termikus túlterhelés, MR (NC) 4 általános termikus túlterhelés, AR (NC) 5 termikus túlterhelés 1-es hűtőkörben, MR (NC) 6 termikus túlterhelés 1-es hűtőkörben, AR (NC) 7 termikus túlterhelés 2-es hűtőkörben, MR (NC) 8 termikus túlterhelés 2-es hűtőkörben, AR (NC) 9 hűtés/fűtés (nyitva-hűtés, zárva-fűtés), ha H06=1 10 hűtés/fűtés d12 és d13 késleltetésekkel (nyitva-hűtés, zárva-fűtés), ha H06=1 11 riasztás MR (NC) 12 riasztás AR (NC) 13 második alapjel külső csatlakozásról (hűtés és fűtés) (NO) 14 második hűtési alapjel külső csatlakozásról, fűtés időzítés alapján (NO) 15 leolvasztás befejezése, 1-es körben, külső csatlakozásról (NC) 16 leolvasztás befejezése, 2-es körben, külső csatlakozásról (NC) 17 leolvasztás indítása, 1-es körben, külső csatlakozásról (NC) 18 leolvasztás indítása, 2-es körben, külső csatlakozásról (NC) 19 kondenzátor 1-es lépcső (NO) 20 kondenzátor 2-es lépcső (NO) 21 kondenzátor 3-as lépcső (NO) 22 kondenzátor 4-es lépcső (NO) 23 távoli BE/Ki-kapcsolás 24 kompresszor 1 hiba 25 kompresszor 2 hiba 26 kompresszor 3 hiba 27 kompresszor 4 hiba (NC)/(NO) normál áll. zárt/nyitott ; MR/AR kézi / automata nyugtázású Ha P08 értékét 10-re állítja, az állapotváltozás a d12 és d13 időket ill. a kompresszor védelmi időket betartva fog bekövetkezni, digitális bemenetről vagy billentyűzetről aktiválás esetén is. Ha a digitális bemenet az egység ki-/bekapcsolására, vagy állapotváltozására használt ezek a funkciók nem lesznek elérhetők a billentyűzetről Visszafordítható aggregát esetén az I5 hűtés/fűtés kapcsolásra szolgál. Aggregát esetén visszafordítható körfolyamatnál az I5-ös bemenet hűtős/fűtős átállításra szolgál. P09 I2-es digitális bemenet kiválasztása (ld. I1) F 0 27 jelző I P10 I6-os digitális bemenet kiválasztása (ld. I1) F 0 27 jelző 1 0 X I hűtés/fűtés (9,10) nem állítható be P11 I7-es digitális bemenet kiválasztása (ld. I1) hűtés/fűtés (9,10) nem állítható be F 0 27 jelző 1 0 X I -32-

33 Kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus P12 I10-es digitális bemenet kiválasztása (ld. I1) F 0 27 jelző 1 0 X I hűtés/fűtés (9,10) nem állítható be P13 Ha a B4-es bemenet digitális bemenetként használt F 0 27 jelző I (/4=1), beállítás ld. P08 P14 Ha a B8-es bemenet digitális bemenetként használt F 0 27 jelző 1 0 X I (/8=1), beállítás ld. P08 P15 Alacsonynyomású riasztás F 0 1 jelző I 0 csak bekapcsolt állapotban 1 a komp. be és kikapcsolt állapotában Induláskor mindkét esetben P03 ideig nincs figyelembe véve P16 Magas hőm. / magas indítási hőm. riasztás U C 0, A P17 P18 P19 B1 szonda érzékeli, differencia 2 C, nyugtázás típus: automatikus nyugtázású. (A figyelmeztető relé aktiválódik, csak jelzés értékű, a kijelzőn a Ht felirat jelenik meg) A rendszer indításakor, ezt a hibát P17 ideig figyelmen kívül hagyja a rendszer, a riasztásnak nincs differenciája. Ha a rendszer indítási védelmet aktiválja (ld. P20Ö, a P17-ben beállított időt nem veszi figyelembe a szabályzó, a riasztásnak nincs differenciája. Magas hőm. riasztás késleltetése a szabályzó U min I indításkor / engedélyezésekor BE/KI kontaktusról Magasnyomású riasztás értéke nyomásadóról 0 inaktív >3 bar a készülék ez alapján működik 3 bar differenciával Alacsony hőm. riasztás küszöbértéke (B1 alapján), nincs differencia, automatikus nyugtázás riasztás relét nem aktiválja, kijelzőn Alt hibaüzenet) (de ld. P20) F 0 99,9 bar 0,1 20 P A U C 0, A P20 Indítási védelem alacsony/magas hőmérséklettől U 0 1 jelző üzemmód letiltva 1 A berendezés védelmének bekapcsolása első indításkor és készenléti üzemből induláskor. Hűtős üzemben, ha a B1 által mért érték magasabb, mint P19, riasztás aktiválódik és a rendszer nem indul el ( AHt hibaüzenet) Hőszivattyú üzemben, P19-nél alacsonyabb érték esetén, riasztás aktiválódik és a rendszer nem indul el ( ALt hibaüzenet) A riasztás automatikus nyugtázású P21 Riasztás relé működési logikája F 0 1 jelző normál állapotban nincs behúzva 1 normál állapotban behúzva P22 Alacsony nyomás riasztás késleltetés indításkor U s I hőszivattyú Ha a nyomás 1 bar alatt marad P22 ideig és az adott körben 2 komp. van, működhet részteljesítményen (ld. P04). A védelem addig aktív, amíg a nyomás F08-F09 alatt marad P23 Alacsony nyomás riasztás késleltetés leolvasztás alatt U s I hőszivattyú P24 HP / LP riasztás esetén melyik kompresszor álljon le P kompresszor 1,3 1 kompresszor 2,4 P25 digitális kiment 2 beállítása (ld. H23 után 30. oldal) F 0 17 int I P26 digitális kiment 3 beállítása (ld. H23 után 30. oldal) F 0 17 int I P27 digitális kiment 4 beállítása (ld. H23 után 30. oldal) F 0 17 int I P28 digitális kiment 5 beállítása (ld. H23 után 30. oldal) F 0 17 int I P29 digitális kiment 7 beállítása (ld. H23 után 30. oldal) F 0 17 int 1 0 X I P30 digitális kiment 8 beállítása (ld. H23 után 30. oldal) F 0 17 int 1 0 X I P31 digitális kiment 9 beállítása (ld. H23 után 30. oldal) F 0 17 int 1 0 X I P32 digitális kiment 10 beállítása (ld. H23 után 30. oldal) F 0 17 int 1 0 X I P33 alacsony nyomás riasztás alapérték működés közben, F 0 P18 bar P A hőszivattyú üzemben. (körönként saját nyomásadóról) P33=0 üzemmód letiltva P34 I5-ös digitális bemenet kiválasztása (ld. I1) F 0 23 int I P35 Riasztás relé némítása PRG/mute gombbal F nem (ha aktív a riasztás) 1 igen (akkor is ha aktív a riasztás) P36 Magasnyomás kezelés 0 mindig 1 kompresszor aktivált állapotában 2 s-al indulás után F

34 r* Szabályozás paraméterei kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus r01 Hűtős alapérték r13 r14 0 C/ 0 F 0, A r02 Hűtési differencia TE értéke első indításkor automatikus hangolás esetén 0,3 50 r03 Fűtős alapérték (hőszivattyú) r15 r16 0 C/ 0 F 0, C/ 0 F 0, A 43 A r04 Fűtési differencia TE értéke első indításkor automatikus hangolás esetén 0, C/ 0 F 0, A 285 I r05 Kompresszorok rotációja F 0 3 jelző kikapcsolva 1 FIFO logika szerint (első be, első ki) az üzemidő mellett a kompresszorok leállítása és indítása is ki van egyenlítve. A kompresszor védelmi időket figyelembe veszi. 2 a kompresszorok azonos üzemidejűek legyenek, ebben az esetben a legkisebb üzemidejű kompresszor indul először. Ez a működés az üzemidőket kiegyenlíti, de a indítások/leállások nem lesznek kiegyenlítve. 3 egyenes kapcsolat a digitális kimenetek és a kompresszorok reléi között (csak aggregátok) Mind FIFO, mind kiegyenlített üzemidejű működtetés esetén, ha teljesítmény szabályozott kompresszorokról van szó, a kiegyenlítés a két körre lesz értelmezve, a kompresszort és a teljesítmény szabályozott szelepet nem fogja forgatni! 286 I r06 Kompresszorok szabályozása F 0 4 jelző a belépő közeghőmérséklettel arányos 1 a belépő közeghőmérséklettel arányos + holtzónás (ld. lejjebb) 2 a kilépő közeghőmérséklettel arányos 3 a kilépő közeghőmérséklettel arányos + holtzónás 4 a kilépő közeghőmérséklettel időben arányos + holtzónás r06=4, akkor használatos, ha a kilépő hőmérsékletet, a rendszer terhelésétől függetlenül nagyon stabil értéken kell tartani. Ilyenkor a kompresszor be és kilépési időket a lejjebb beállítható paraméterek szerint r07 Holt zóna differencia F 0, C/ 0 F 0, A r08 r09 r10 r11 Beléptetési késleltetés az r07 alsó határán F s I (ha r06=4) Beléptetési késleltetés az r07 felső határán F s I (ha r06=4) Aktivációs idő hűtés: r08 és r09 paraméter kombinációjából származik. Ha a hőmérséklet kilép a holtzónábólaz aktivációs idő r08.r02 differencia után az értéke r09. r02 értéken belül az idő r08 és r09 között lineárisan változik. Tehát az alapértéktől távolodva a beavatkozás sebessége gyorsul. A kompresszor kiléptetési késleltetése az r12 felső határán (ha r06=4) A kompresszor kiléptetési késleltetése az r12 alsó határán (ha r06=4) F s F s I 290 I -34-

35 kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyeleti változó ModBus r12 A kompresszor kikapcsolási hőmérséklet differenciája (ha r06=4) F C/ 0 F 0, A r13 r14 r15 r16 r17 Minimális hűtős alapérték (beállítható tartomány U -40 r14 0 C/ 0 F 0, A korlátozása) Maximális hűtős alapérték (beállítható U r13 0 C 0, A tartomány korlátozása ) Minimális fűtős alapérték (beállítható tartomány U -40 r16 0 C/ 0 F 0, A korlátozása ) Maximális fűtős alapérték (beállítható tartomány U r C 0, A korlátozása ) Hűtési kompenzációs állandó (folyadékhűtő U , A üzemmód) Á hűtési kompenzációs algoritmus állandója. Hűtős üzemben, ha r17 pozitív, az alapérték növekszik, ha a külső hőmérséklet emelkedik (környezeti szonda méri). Az alapértéktől a módosított alapérték maximálisan r18 értékkel térhet el. A grafikon az alábbi beállítások eredményét mutatja: r17=+-2, r01=25, r19=32 és r18=5 r18 Maximális eltérés az alapértéktől U 0,3 20 r19 r20 r21 r22 r23 Kompenzáció kezdeti hőmérséklete külső szonda (hűtős üzemmód) Kompenzáció véghőm. külső szonda (fűtős üzemmód) Második hűtős alapérték külső csatlakozásról alternatíva r01-re, ha megfelelő digitális bemenet zár (ld. P08, r13< r21 <r14) Második fűtős alapérték külső csatlakozásról alternatíva r03-ra, ha megfelelő digitális bemenet zár (ld. P08, r15< r22 <r16) Automatikus hűtés/fűtés átváltás 0 - letiltva 1 8 B1 8 szonda alapján U U r13 r14 r15 r16 0 C/ 0 F 0,1 0, C/ 0 F 0, C/ 0 F 0, C/ 0 F 0, C/ 0 F 0, jelző A 53 A 54 A 55 A 56 A 291 I -35-

36 kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyeleti változó ModBus r24 Automatikus működési mód átváltás r15 r16 0 C/ 0 F A alapérték Az egység típusának megfelelően az átváltás módja különbözik. (vizes egységek (levegő/víz, víz/víz)), vagy levegő/levegő). r25 r26 r27 r28 r29 levegő/víz, víz/víz egységek: Az átváltás nincs engedélyezve, ha nem engedélyezi a szondát (r23), vagy nyomás szonda van csatlakoztatva. Engedélyezés esetén a üzemmód átváltásra szolgáló bementek nem fognak működni. Acqua terminálnál r24 a terminálon állítható be. Leolvasztás alatt az automatikus átváltás nem aktív, csak leolvasztás után lehetséges. Ugyanez igaz a fagymentesítő fűtés automatikus indítására (ld. A10). Ha a r07 differencián belül van az érték, a legutóbbi üzemmódban indul a gép. levegő/levegő egységek: Az átváltáshoz szolgáló szonda dönt a működésről (hűtős/fűtős) és a kompresszor lépcsőkről is. Ebben az esetben az R06-os paraméter elveszti a jelentését. Ha a szonda tartományon kívül kerül a kimeneteket deaktiválja a szabályzó. Ha r07=0, akkor az átváltáshoz az 1-es kompresszor differenciája tartozik. Környezeti hőmérséklet kompresszor C/ 0 F A leállításhoz Lehetőség van egy környezeti hőmérséklet értéket beállítani, ami alatt az elektromos fűtés hatékonyabb mint a hőszivattyús üzem, ennél alacsonyabb hőmérsékleten a kompresszor lekapcsol. A fűtés ezt követően aktiválható. Működési differencia 1 K. -40 üzemmód letiltva Hűtős alapérték légszárítás esetén Alternatív alapérték r01 helyett légszárítás esetén. A differencia r02 marad. nyitási időt, a zsalu nem mozog tovább. Az utóbbi számláló a zsalu zárásakor nyugtázódik. Zárás esetén hasonló a logika. F 0, C/ 0 F 0, Kapcs. iff. alacsony-terhelés esetén folyadékhűtő üzemben (ebben az esetben r02-t kiváltja r29) r13 r14 0 C/ 0 F A Buffer-tartály kizárásának engedélyezése F 0 3 jelző I (alacsony terhelés) Alacsony terhelési szintnek tekinthető, ha egy kompresszor indul, majd r28 időnél kevesebb működési idő után leáll. 0 nincs engedélyezve 1 csak folyadékhűtőnél 2 csak hőszivattyú üzemmódban 3 folyadékhűtő és hőszivattyú üzemmódban Minimális kompresszor működési idő a F s I terhelési szint megállapításához. Ha a kompresszor kevesebb, mint r28 idő alatt megáll, a szabályzó alacsony-terhelési állapotba kerül. Ha már eleve ebben az állapotban van, az idők az alábbiak szerint módosulnak: Hűtős esetben r28xr29:r02 ; Fűtős esetben r28xr30:r04 Szabadhűtés / szabadfűtés esetén ez a zsalu nyitási/zárási idejét is jelenti. Ha a nyitás összes ideje kétszeresen meghaladja a 58 A r30 Kapcsolási differencia alacsony-terhelés esetén fűtős üzemben (ebben az esetben r04-t kiváltja r30) F 0, C/ 0 F 0, A -36-

37 kijelzőn Paraméte r Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyele ti változó ModBus r31 Fűtési kompenzációs állandó hőszivattyú U , A Á fűtési kompenzációs algoritmus állandója. Fűtős üzemben, ha r131 pozitív, az alapérték csökken, ha a külső hőmérséklet csökken (környezeti szonda méri). Az alapértéktől a módosított alapérték maximálisan r18 értékkel térhet el. (ld. r17) r32 Meleg indítás alapérték r15 r16 0 C/ 0 F A A meleg indítás alapérték elérése után a ventilátorokat nem lehet leállítani, mindaddig, amíg legalább egy kompresszor működik, vagy az elektromos fűtés üzemel. r33 Meleg indítás differencia F C/ 0 F A r34 Szabadfűtés / Szabadhűtés engedélyezése F 0 12 jelző I 0 tiltva 1 szabadhűtés / kompresszor nélkül / csak hűtés 2 szabadhűtés / kompresszorral / csak hűtés 3 szabadfűtés / kompresszor nélkül / csak fűtés 4 szabadfűtés / kompresszorral / csak fűtés 5 szabadhűtés és szabadfűtés / kompresszor nélkül / szabadhűtés csak hűtés, szabadfűtés csak fűtés 6 szabadhűtés és szabadfűtés / kompresszorral / szabadhűtés csak 7 szabadhűtés / kompresszor nélkül /mindig 8 szabadhűtés / kompresszorral /mindig 9 szabadfűtés / kompresszor nélkül /mindig 10 szabadfűtés / kompresszorral /mindig 11 szabadhűtés és szabadfűtés / kompresszor nélkül / mindig 12 szabadhűtés és szabadfűtés / kompresszorral / mindig Az üzemmód célja, hogy kihasználjuk a külső hőmérsékleti viszonyokat, ha azzal energiát lehet spórolni. hűtés, szabadfűtés csak fűtés A szabadhűtés akkor engedélyezhető, ha helyiség hőmérséklet külső hőmérséklet > r29 Ábra 1. Ábra 2. Ábra 3. A szabadfűtés akkor engedélyezhető, ha külső hőmérséklet - helyiség hőmérséklet > r30 Ábra 4. Ábra 5. speciális esetek: 1. Ha a kompresszorok működnek és a szabadhűtés le van tiltva, de a szabályzó elérte a szabadhűtéshez szükséges feltételeket, a kompresszorok kikapcsolnak és csak akkor indulnak újra, ha a zsalu teljesen kinyitott (ld. ábra 3). 2. Ha a kompresszorok működnek és a szabadhűtés engedélyezve van és a szabadhűtés leállítási feltételeit éri el a szabályzó: a zsalu r28 110%- ig lezár, majd a szabályozás módja ábra 3-ról, ábra 5-re módosul. 3. A szabályzó indítását követően hűtés/fűtés, vagy fűtés/hűtés váltás esetén, vagy készenlétből bekapcsolásnál, ha kedvezőek a körülmények szabadhűtéshez, vagy szabadfűtéshez, a kompresszorok csak azután indulnak, ha r35 idő eltelt, a teljes működési idő 2xr Készenléti üzembe kapcsolásnál, hűtős/fűtős, vagy fűtős/hűtős átváltásnál, a zsalu r28 110%-ig lezár 5. Készenléti üzembe kapcsolásnál, hűtős/fűtős, vagy fűtős/hűtős átváltásnál, a működési diagram ábra 3- alapján változik -37-

38 kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyeleti változó ModBus r35 F s Szabadfűtés / Szabadhűtés kompresszor deaktiválási idő r36 Maximális zsalu működési idő F s I 325 I r37 Kapcsolási diff. zsalu nyitás működési ciklus F C/ 0 F r38 Kapcsolási diff. zsalu zárási működési ciklus F C/ 0 F r39 Autotuning korrekciós tényező F r40 Mikor működjön a gép minimális zsalunyitással F a zsalu mindig zárva van, ha a szabályozás nem aktív 1 a zsalu minimális nyitott állásban van, ha a szabályozás nem aktív és a szabadhűtés feltételek teljesülnek 2 a zsalu minimális nyitott állásban van, ha a szabályozás nem aktív és a szabadfűtés feltételek teljesülnek 3 a zsalu minimális nyitott állásban van, ha a szabályozás nem aktív és a szabadfűtés és szabadfűtés feltételek teljesülnek 4 a zsalu minimális nyitott állásban van, ha a szabályozás nem aktív és a szabadfűtés és szabadfűtés feltételek NEM teljesülnek 5 a zsalu minimális nyitott állásban van, ha a szabályozás nem aktív és a szabadfűtés feltételek NEM teljesülnek 6 a zsalu minimális nyitott állásban van, ha a szabályozás nem aktív és a szabadhűtés feltételek NEM teljesülnek 7 a zsalu minimális nyitott állásban van, ha a szabályozás nem aktív a szabadfűtés és szabadfűtés feltételektől függetlenül 8 hűtés esetén 73 A 74 A 75 A 326 I 9 fűtés esetén r41 Minimális zsalunyitás F % I Százalékos érték minimális zsalunyitáshoz. A zsalu csak akkor kerül ebben az állásban, ha a szabályozás inaktív, előtte teljesen lezár, hogy a pozícióját nullázza. A teljes zárás abban az esetben kimaradhat, ha előtte teljesen nyitva volt. r42 Kompresszorok letiltása alacsony környezeti U A C/ 0 F hőmérséklet esetén szabadhűtésnél - alapérték r43 Elektromos fűtés alapérték F elektromos fűtés alapérték A4, A8 és A11, abszolút értékek 1 elektromos fűtés alapérték A4 abszolút érték, A8 és A11 relatív értékek a működési alapértékhez 2 elektromos fűtés alapérték A4 relatív érték a működési alapértékhez, A8 és A11 abszolút értékek 3 elektromos fűtés alapérték A4, A8 és A11 relatív értékek a működési alapértékhez r44 Inaktivitási idő szabadhűtés szabályozásnál F A 328 I 330 I Másodpercben kifejezett érték, ami az egymást követő minimális időkülönbséget jelenti a zsalu nyitása/zárása között. A paraméterrel a szabályozást a rendszer igényeihez lehet hangolni, így a beavatkozás sebességének változtatásával el lehet érni, hogy a zsalu egy stabil pozíciót találjon. Időzítés beállítása (t*) Kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyeleti változó ModBus t01 Valósidejű óra óra U W I t02 Valósidejű óra perc U W I t03 Valósidejű óra nap U W I t04 Valósidejű óra hónap U W I t05 Valósidejű óra év U W I t06 Indítási idő 2 alapérték hűtés óra U W I t07 Indítási idő 2 alapérték hűtés perc U W I t08 Leállítási idő 2 alapérték hűtés óra U W I t09 Leállítási idő 2 alapérték hűtés perc U W I -38-

39 Kijelzőn Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyeleti változó ModBus t10 Indítási idő 2 alapérték fűtés óra U W I t11 Indítási idő 2 alapérték fűtés perc U W I t12 Leállítási idő 2 alapérték fűtés óra U W I t13 Leállítási idő 2 alapérték fűtés perc U W I t14 Indítási idő 2 alapérték csendes üzem hűtés óra U W I t15 Indítási idő 2 alapérték csendes üzem hűtés perc U W I t16 Leállítási idő 2 alapérték csendes üzem hűtés óra U W I t17 Leállítási idő 2 alapérték csendes üzem hűtés perc U W I t18 Indítási idő 2 alapérték csendes üzem fűtés óra U W I t19 Indítási idő 2 alapérték csendes üzem fűtés perc U W I t20 Leállítási idő 2 alapérték csendes üzem fűtés óra U W I t21 Leállítási idő 2 alapérték csendes üzem fűtés perc U W I Ha a digitális bementet második alapérték váltásra van beállítva (p08=13), az időzónák nem lesznek figyelembe véve! Ha a digitális bemenet hűtős alapérték váltásra van beállítva és a fűtős alapérték időzóna alapján (p08=14), a hűtős időzóna lesz csak inaktív. A második, digitális bementről kapcsolható alapérték prioritással rendelkezik a második hűtős alapérték külső bementről és fűtős alapérték időzóna alapján beállítás felett. A szabályzó 25, működés szempontjából fontos eseményt tárol a memóriájában. (riasztások, ek) Adatok: (esemény kódja, kezdete óra, perc, nap, hónap, vége óra, perc, nap, hónap) A naplóhoz a PRG+SEL gomb együttes 5 mp-ig tartó lenyomásával, majd a 44-es kód megadásával férhet hozzá. A riasztások egyesével is törölhetők a FEL+LE gombokkal. Ha nincs mentett riasztás noh üzenet jelenik meg. Lehetséges hibakódok: Kijelzés Jelentése Kijelzés Jelentése Kijelzés Jelentése HP1 Magas nyomás kör 1 E5 szonda 5 hiba EP1 EEPROM hiba EV 1 HP2 Magas nyomás kör 2 E6 szonda 6 hiba EP2 EEPROM hiba EV 2 LP1 Alacsony nyomás kör 1 E7* szonda 7 hiba ES1 Szondahiba EV 1 LP2 Alacsony nyomás kör 2 E8* szonda 8 hiba ES2 Szondahiba EV 2 TP Ált. termikus túlterhelés ESP Kiegészítő egység hiba EU1 Szelepnyitás hiba EV 1 indítás tc1 Termikus túlterhelés kör 1 A1 Fagyásveszély kör 1 EU2 Szelepnyitás hiba EV 2 indítás tc2 Termikus túlterhelés kör 2 A2 Fagyásveszély kör 2 Eb1 EV 1 akkuhiba FL Áramláskapcsoló riasztás EHS Magas tápfeszültség Eb2 EV 2 akkuhiba E1 szonda 1 hiba Ed1 EV1 tlan hiba Et µa terminál szondahiba E2 szonda 2 hiba Ed2 EV2 tlan hiba E3* szonda 3 hiba SH1 EV1 túlmelegedés hiba E4* szonda 4 hiba SH2 EV2 túlmelegedés hiba -39-

40 Riasztások listája Rövidítések: *: amennyiben a szonda kompenzációs szerepet tölt be, szondahiba esetén a berendezés tovább működik BE*: Ha nincs expanziós kártya EV1 = EV400 csatlakoztatva a µc 2 SE-hez (1-es kör) EV2 = EV400 csatlakoztatva a kiegészítő kártyához (2-es kör) kijelzőn Riasztás jellemzése Reset Komp. Szivattyú Ventilátor Fűtés Szelep Riasztás Figyelmezte tés Felügyeleti változó Felügyeleti változó jellemzése HP1 Magasnyomás az 1-es körben P05- töl függ KI C1-2 - BE (60s) - - BE - 41 (R) 1. kör riasztás A nyomás észlelése független a kompresszor vagy a szivattyú állapotától. Az 1-es körben megállnak a kompresszorok (a védelmi időktől függetlenül), a kondenzátorhoz tartozó ventilátorok 60 s-ig maximális sebességre kapcsolnak, utána kikapcsolnak, a kijelző villog, megjelenik a hibaüzenet, a berregő bekapcsol. HP2 Magasnyomás a 2-es körben ld. KI C3- - BE - - BE - 42 (R) 2. kör riasztás ld. HP1 P05 4 (60s) LP1 Alacsonynyomás az 1-es körben ld. KI C1- - KI BE - 41 (R) 1. kör riasztás (P15, P07 és P03-tól függ) P05 2 Ha P15=0, P07=0 a hiba észlelése csak abban az esetben történik, ha a kompresszorok az 1-es körben be vannak kapcsolva, és kompresszorok indításától P03 idő eltelt, egyébként azonnal. Ha P15=1, P07=0 a hiba észlelése P03 idő elteltével, 1-es körben, a kompresszorok működési állapotától függetlenül Ha P15=0, P07=1 a hiba észlelése csak abban az esetben történik, ha a kompresszorok az 1-es körben be vannak kapcsolva, és kompresszorok indításától P03 idő eltelt, egyébként azonnal. Hőszivattyú üzemmódban 1 bar-nal kisebb nyomás aktiválja. Ha P15=1, P07=1 a hiba észlelése P03 idő elteltével, 1-es körben, a kompresszorok működési állapotától függetlenül. Hőszivattyú üzemmódban 1 bar-nal kisebb nyomás aktiválja. A riasztás hiszterézise 1 bar. LP2 Alacsonynyomás a 2-es körben ld. KI C3- - KI BE - 42 (R) 2. kör riasztás ld. LP1 P05 4 PL1 Telj. szab alacsony nyomás miatt kör 1 Auto C2 ki kijelezve - csak hőszivattyú PL2 Telj. szab alacsony nyomás miatt kör 2 Auto C4 ki kijelezve - csak hőszivattyú tp Általános termikus túlterhelés ld. KI KI KI - - BE - 45 (R) ált. P08 A hiba észlelése a kompresszor vagy szivattyú üzemállapotától függetlenül történik. A kompresszorok, szivattyúk és ventilátorok, a védelmi időktől függetlenül, leállításra kerülnek, vagy indításukat a szabályzó nem engedélyezi. A kijelzőn, a megfelelő hibaüzenet megjelenik és villog. A nyugtázás a P08, P09, P10, P11, P12 és P13 paraméterek függvénye. tc1 Általános termikus túlterhelés az 1-es körben (ld. tp) ld. P08 tc2 Általános termikus túlterhelés a 2-es körben ld. (ld. tp) P08 LA Általános ld. P08 KI C1-2 - KI BE - 41 (R) 1. kör riasztás KI C3- - KI BE - 42 (R) 2. kör riasztás BE* BE 50 (R) ált.figyelmeztet A digitális bementről érkező általános, ami megjelenik a kijelzőn, de a berendezés működését nem befolyásolja. Csak a főpanel használata esetén a riasztás relét aktiválja, kiegészítő panellal a figyelmeztető relé használható. FL Áramlási riasztás ld. P08 FLb KI KI KI - - BE - 45 (R) ált.figyelmeztet A riasztás észlelése csak a szivattyú bekapcsolt állapotában történik (e indítás: P01,folyamatos működés: P02). A kompresszorok, szivattyúk és ventilátorok, a védelmi időktől függetlenül, leállításra kerülnek, a berregő bekapcsol és megjelenik a hibaüzenet. A hibaüzenet aktiválásához a szivattyúnak engedélyezve kell lenni (H05 0). A nyugtázás P08, P09, P10, P11, P12 és P13 paraméterek függvénye. Pótszivattyú A BE 50 (R) ált.figyelmeztet (10xFL=FLb) A aktiválja a figyelmeztető relét és a kijelzőn megjeleníti az FLb hibaüzentet. Manuális nyugtázású. Ez a pótszivattyú aktív állapotát jelenti (ha van) és jelzi, hogy valószínűleg meghibásodott a főszivattyú, karbantartás szükséges. Ha az áramlási riasztás nyugtázása automatikus a szabályzó 10x próbálja elindítani a szivattyúkat, majd az FL riasztás felváltja az az FLb-t. Ha manuális az áramlási riasztás nyugtázása, akkor az első áramlási hiba után átkapcsol a pótszivattyúra és megjelenik az FLb hibaüzenet. E0 Szabályzó szonda hiba A BE - - Csak kijelzés - A riasztás célja, hogy felhívja a figyelmet, hogy a mch2 SE beállítása nem egyezik a paraméter beállítással! A szabályzó szonda nincs engedélyezve. A riasztás relé aktiválódik, a kijelző villog! E1 Szondahiba B1 A KI KI KI KI - BE - 46 (R) Szondahiba Szondahiba esetén a kompresszor, a kondenzátor ventilátorok, a szivattyú (kilépési vent. lev/lev esetben) és a fűtés leáll, a berregő megszólal és a riasztás relé behúz. Ha a szonda kompenzációs szerepet tölt be, az adott üzemmód kivételével, tovább működik, a relé behúz és a kijelzőn az E1 hibaüzenet jelenik meg. Készenléti üzem módban is aktív. E2 Szondahiba B2 A KI KI KI KI - BE - 46 (R) Szondahiba E3* Szondahiba B3 A KI KI KI KI - BE - 46 (R) Szondahiba E4* Szondahiba B4 A KI KI KI KI - BE - 46 (R) Szondahiba E5 Szondahiba B5 A KI KI KI KI - BE - 46 (R) Szondahiba E6 Szondahiba B6 A KI KI KI KI - BE - 46 (R) Szondahiba E7* Szondahiba B7 A KI KI KI KI - BE - 46 (R) Szondahiba E8* Szondahiba B8 A KI KI KI KI - BE - 46 (R) Szondahiba -40-

41 kijelzőn Riasztás jellemzése Reset Komp. Szivattyú Ventilátor Fűtés Szelep Riasztás Figyelmezte tés Felügyeleti változó Felügyeleti változó jellemzése Hc1-4 Kompresszorok működési ideje elérte a szervíz értékét A berregő nem aktiválódik. A BE 47 (R) Kompr. EPr EEPROM hiba A BE 50 (R) ált.figyelmeztet A RAM-ból nem tudjuk elmenteni az adatokat az EEPROM-ba. Azonban az egység, az első áramkimaradásig, továbbra is el tudja látni szabályozó szerepét ( EPr ), utána a RAM-ból is elvész az adat és a kijelzőn az EPb hibaüzenet jelenik meg és nem szabályoz tovább. EPb EEPROM hiba indításkor (ld. EPr) A KI KI KI KI KI KI KI 45 (R) ált. riasztás ESP EL1-2 Kommunikációs hiba a kiegészítő kártyával Az egész egység leáll a piros LE folyamatosan világít. Ha az áramellátás nem folytonos (1-2 kör) a ventilátorok sebesség szabályozásában hiba léphet fel. A KI KI KI KI KI BE - 45 (R) ált. riasztás A % - - BE* BE 52 (R) Vent. Ezért áramingadozás esetén a ventilátorok max sebességre kapcsolnak. A reset automatikus, az egység működése nem befolyásolt. Ha kiegészítő kártyát használunk akkor a relé húz meg. df1-2 Ha a leolvasztás nem fejeződik be max A BE 50 (R) ált.figyelmeztet időn belül (1,2 kör) d1-2 Leolvasztás az adott körben csak kijelzés - Fd Elpiszkolódott szűrő A BE - csak kijelzés - A1 fagyveszély az 1-es körben ld. KI C1- - KI BE - 41 (R) 1. kör riasztás P05 2 Csak folyadékhűtők esetén érvényes, ha H01=2,3,4,5,6 és B2/B6 vízkilépés szonda esetén, vagy ha EV driver van csatlakoztatva (tlan) és a driver elpárolgási hőmérsékletet mér. A kilépő vízhőmérsékletet az A01-es értékkel, az elpárolgási hőmérsékletet az A14 értékkel hasonlítja össze. Az 1-es körben kompresszorok és a kondenzátor ventillátorok leállnak, a berregő és a riasztás relé aktiválódik. Készenléti üzemben a riasztás nem aktiválódik, csak a fagymentesítő fűtés kapcsol be. A resetelés a P05 függvénye. 1. Automata resetelés esetén az egység újraindul ha a hőmérséklet magasabb A01+A02-nél, vagy A14+A02-nél. 2. Kézi resetelés esetén riasztás esetén is resetelhető a berendezés. Ha a hiba A03 idő után még fennáll az egység ismételten leállításra kerül. Lev/Lev egységeknél a riasztás a fagymentesítő-kilépés határolás riasztás alapérték. Ha a kilépési határolás aktív, a szabadhűtés zsalu lezár is a SUL üzenet jelenik meg a kijelzőn. A2 fagyveszély a 2-es körben ld. KI C3- - KI BE - 42 (R) 2. kör riasztás ld. A1 P05 4 Ht Magas hőmérséklet A BE* BE 51 (R) Hőm.figyelmeztet A riasztás akkor aktiválódik, ha a B1 szonda eléri a P16-os paraméterben beállított határértéket. Induláskor P17 értékkel késleltetve van. A riasztás relé és a berregő bekapcsol, de a kimeneteket nem tiltja le. Lt Alacsony környezeti hőmérséklet ld BE* BE 51 (R) Hőm. P05 irekt elpárolgású egységeknél (H01-=0,1), az alacsony teremhőmérséklet mérésre használatos B1 és B2 szondákkal (A06 alapján). A riasztás resetelése P05 függvényében lehet manuális, vagy automatikus. Csak főpanel esetén a riasztás relét húzza meg, ha kiegészítő panel is csatolva van, akkor a megfelelő másik relét (ld. üzemmód). AHt Magas hőmérsékletű a A KI - KI KI - - BE 50 (R) ált.figyelmeztet rendszer indításakor ALt Alacsony hőmérsékletű a A KI - KI KI - - BE 50 (R) ált.figyelmeztet rendszer indításakor ELS Alacsony tápfeszültség A BE 50 (R) ált.figyelmeztet EHS Magas tápfeszültség A KI KI KI KI KI KI KI 45 (R) ált. riasztás ter Ed1 Ed2 SH1 SH2 no1 no2 LO1 LO2 HA1 Kijelző kommunikációs hiba (30 sec késleltetés) tlan kommunikációs hiba, legalább 5 mp-ig a river 1 -el, 1-es kör leáll tlan kommunikációs hiba, legalább 5 mp-ig a river 2 -el, 2-es kör leáll Alacsony túlhevítés az 1-es körben, Legalább 5 mp után, 1 kör leáll Alacsony túlhevítés a 2-es körben Legalább 5 mp után, 1 kör leáll MOP (maximális üzemi nyomás) 1-es körben MOP (maximális üzemi nyomás) a 2-es körben LOP (minimális üzemi nyomás) az 1-es körben LOP (minimális üzemi nyomás) a 2-es körben Magas elpárolgási hőmérséklet az 1-es körben A KI KI KI KI KI BE - - csak kijelzés A KI C1-2 - KI - - BE - 43 (R) EV 1 A KI C3- - KI - - BE - 44 (R) EV KI C1- - KI - - BE - 43 (R) EV KI C3- - KI - - BE - 44 (R) EV 2 4 A BE 48 (R) EV 1 A BE 49 (R) EV 2 A BE 48 (R) EV 1 A BE 49 (R) EV 2 A BE 48 (R) EV 1-41-

42 kijelzőn Riasztás jellemzése Reset Komp. Szivattyú Ventilátor Fűtés Szelep Riasztás Figyelmezte tés Felügyeleti változó Felügyeleti változó jellemzése HA2 Magas elpárolgási hőmérséklet az 2-es A BE 49 (R) EV 2 körben EP1 EEPROM hiba river 1 A KI C1- - KI - - BE - 43 (R) EV 1 2 EP2 EEPROM hiba river 2 A KI C3- - KI - - BE - 44 (R) EV 2 4 ES1 szonda hiba a river 1-en A KI C1- - KI - - BE - 43 (R) EV 1 2 ES2 szonda hiba, a river 2-n A KI C3- - KI - - BE - 44 (R) EV 2 4 EU1 EV1 hiba, szelep nyitva induláskor A KI C1- - KI - - BE - 43 (R) EV 1 2 EU2 EV2 hiba, szelep nyitva induláskor A KI C3- - KI - - BE - 44 (R) EV 2 4 Eb1 EV1 akkuhiba A KI C1- - KI - - BE - 43 (R) EV 1 2 Eb2 EV2 akkuhiba A KI C3- - KI - - BE - 44 (R) EV 2 4 L Alacsony terhelés A Csak kijelzés - Ed1 Tlan EV1 kommunikációs hiba A KI C1- - KI - - BE - 43 (R) EV 1 2 Ed2 Tlan EV2 kommunikációs hiba A KI C3- - KI - - BE - 44 (R) EV 2 4 PH1 Alacsony nyomás kör Csak kijelzés - PH2 Alacsony nyomás kör Csak kijelzés - SUL Alacsony befújt levegő hőm. figy Csak kijelzés - CP1 kompresszor 1 hiba A KI C BE - 25 (R) Komp. riasztás CP2 kompresszor 2 hiba A KI C BE - 25 (R) Komp. riasztás CP3 kompresszor 3 hiba A KI C BE - 25 (R) Komp. riasztás CP4 kompresszor 4 hiba A KI C BE - 25 (R) Komp. riasztás Megjegyzés: A relé különbözik a riasztás relétől, csak olyan ek jelzések esetén aktiválódik, amik nem befolyásolják az egység működését, a kijelzőn nem jelenik meg a riasztás szimbólum (harang). -42-

43 A µc 2 bekötése Főpanel Előlapos kialakítás Lábkiosztás ld. /XX, H01 és H11 paraméterek +5 V-os arányos szonda bekötése Bn fehér ; +5 V fekete ; GN - zöld Főpanel Jellemzés B1 Szabályzó szonda (elpárologtató belépő / környezeti) B2 Védelmi szonda (elpárologtató kilépő / kilépő hőmérséklet) B3 Kondenzációs / Külső hőmérséklet szonda B4 (univerzális) Kondenzációs nyomásszonda I1* Áramlás kapcsoló termikus túlterhelés kör 1 hűtés/fűtés kör 1 leolvasztás vége kondenzációs egység lépcső 1 második alapérték I2* Áramlás kapcsoló termikus túlterhelés kör 1 hűtés/fűtés kör 1 leolvasztás vége kondenzációs egység lépcső 2 második alapérték I3 Magasnyomás kapcsoló kör 1 I4 Alacsony nyomás kapcsoló kör 1 I5 Táv be/ki kapcsolás fordított ciklus, ha megfordítható Y1 Kondenzátor ventilátor fordulatszám szabályozás kör 1 C1/2-NO1 Kompresszor 1 C1/2-NO2 Fagyvédelmi fűtés, vagy visszafordító szelep kör 1 C3/4-NO3 Ventilátor 1 / elpárologtató szivattyú C3/4-NO4 Kompresszor 2 / kompresszor 1 teljesítmény fokozat C5-NO5 Riasztás, vagy visszafordító szelep (*) P08 összes lehetősége választható -43-

44 Kiegészítő panel Lábkiosztás ld. /XX, H01 és H11 paraméterek +5 V-os arányos szonda bekötése Bn fehér ; +5 V fekete ; GN - zöld Kiegészítő panel B5 B6 B7 B8 (univerzális) I6* I7* Jellemzés Kilépési szonda a közös ágban, 2 elpárologtató esetén (csak két kör) Védelmi szonda kör 2 (2. elpárologtató kilépő hőmérséklet) 2. Kondenzációs hőmérséklet szonda 2. Kondenzációs nyomásszonda Áramlás kapcsoló termikus túlterhelés kör 2 kör 2 leolvasztás vége kondenzációs egység lépcső 4 második alapérték Áramlás kapcsoló termikus túlterhelés kör 2 kör 2 leolvasztás vége kondenzációs egység lépcső 4 második alapérték I8 Magasnyomás kapcsoló kör 2 I9 Alacsony nyomás kapcsoló kör 2 I10 Y2 Kondenzátor ventilátor fordulatszám szabályozás kör 2 C6/7-NO6 Kompresszor 3 (második körben az 1.) C6/7-NO7 Fagyvédelmi fűtés, vagy visszafordító szelep kör 2 C8/9-NO8 C8/9-NO9 Ventilátor 2 / kondenzációs szivattyú / elpárologtató pótszivattyú Kompresszor 4 / kompresszor 2 teljesítmény fokozat, visszafordító szelep kör 1, visszafordító szelep kör 2 C10-NO10 figyelmezetés, vagy visszafordító szelep kör 2 (*) P08 összes lehetősége választható kivéve E/I és E/I késleltetés -44-

45 Elektronikus expanziós szelep river EV4* Csatlakoztatás tlan hálózaton, Használatához kondenzációs nyomásszonda szükséges! Ventilátor PWM sebesség szabályozás (MCHRTF*) A működés feltétele, hogy µc 2 (G és G0) és a sebességszabályzó azonos fázisra legyen kötve! Háromfázisú trafó használata tilos! A szabályzó panelt le kell földelni. Ahol 1 - µchiller bekötése 2 földelés 3 motor csatlakozás RS485-ös hálózati csatlakozó (MCH ) Segítségével csatlakozhatunk RS485-ös felügyeleti rendszerhez -45-

46 Ventilátor BE/KI szabályozás (CONVONOFF0) kimeneti PWM jel átalakítás BE/KI jellé PWM -> 0-10 V átalakító (CONV0/10A0) kimeneti PWM jel átalakítás 0 10 V / 4 20 ma jellé (A minimális sebesség határolást az inverteren kell megoldani) Minimális és maximális ventilátorsebesség meghatározása CONVONOFF0 és CONV0/10A0 esetén F03-t 0-ra és F04-et 100-ra kell állítani. MCHRTF*0*0 esetén, a különböző felépítésű motorok miatt az értéket méréssel kell meghatározni, melynek lépései: 1. Állítsa be az alábbi értékeket F02=3, F03=0 és F04=0 2. A kondenzációs alapérték (elpárologtató hőszivattyús üzemben) teljes fordulatú működést eredményezzen 3. Növelje F04 értékét mindaddig, amíg a ventilátor megfelelő sebességgel forog és győződjön meg arról is, hogy leállítás után is el tud indulni 4. Az értéket írja be F03-ba, ez határozza meg a minimális sebességet 5. Csatlakoztassa a feszültségmérőt a két L csatlakozáshoz (AC 250 V állásban) 6. Növelje F04 értékét, amíg induktív motorok esetén 2 V kapacitív motorok esetén 1,6-1,7 Vac értéken stabilizálódik. Ha megvan, akkor F04 növelésével már nem csökken a feszültség, de a motor védelme érdekében ne növelje tovább! 7. állítsa vissza az eredeti kondenzációs alapértéket -46-
