Felhasználói útmutató

Átírás

1 Felhasználói útmutató -1-

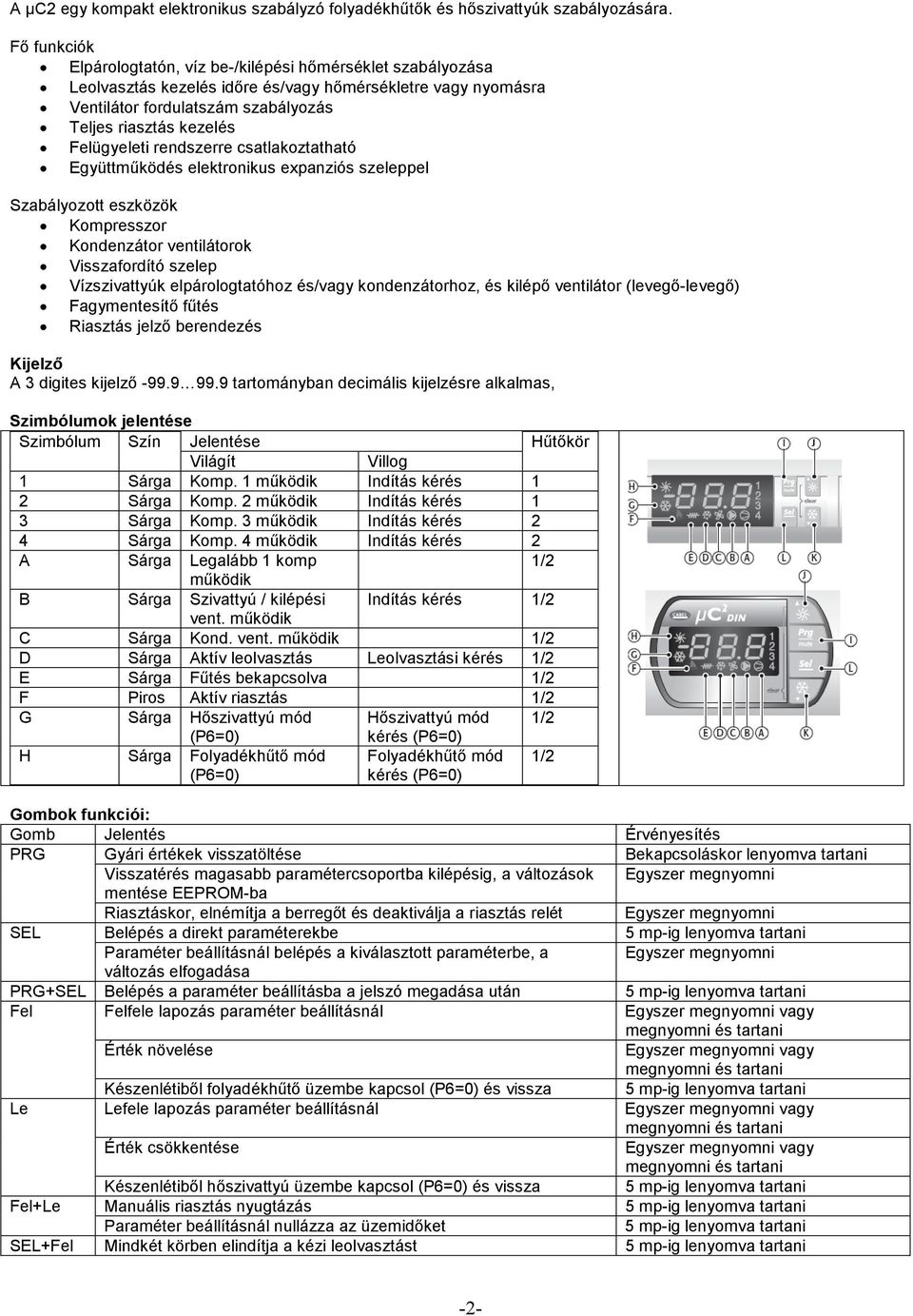

2 A µc2 egy kompakt elektronikus szabályzó folyadékhőtık és hıszivattyúk szabályozására. Fı funkciók Elpárologtatón, víz be-/kilépési hımérséklet szabályozása Leolvasztás kezelés idıre és/vagy hımérsékletre vagy nyomásra Ventilátor fordulatszám szabályozás Teljes riasztás kezelés Felügyeleti rendszerre csatlakoztatható Együttmőködés elektronikus expanziós szeleppel Szabályozott eszközök Kompresszor Kondenzátor ventilátorok Visszafordító szelep Vízszivattyúk elpárologtatóhoz és/vagy kondenzátorhoz, és kilépı ventilátor (levegı-levegı) Fagymentesítı főtés Riasztás jelzı berendezés Kijelzı A 3 digites kijelzı tartományban decimális kijelzésre alkalmas, Szimbólumok jelentése Szimbólum Szín Jelentése Hőtıkör Világít Villog 1 Sárga Komp. 1 mőködik Indítás kérés 1 2 Sárga Komp. 2 mőködik Indítás kérés 1 3 Sárga Komp. 3 mőködik Indítás kérés 2 4 Sárga Komp. 4 mőködik Indítás kérés 2 A Sárga Legalább 1 komp 1/2 mőködik B Sárga Szivattyú / kilépési Indítás kérés 1/2 vent. mőködik C Sárga Kond. vent. mőködik 1/2 Sárga Aktív leolvasztás Leolvasztási kérés 1/2 E Sárga Főtés bekapcsolva 1/2 F Piros Aktív riasztás 1/2 G Sárga Hıszivattyú mód Hıszivattyú mód 1/2 (P6=0) kérés (P6=0) H Sárga Folyadékhőtı mód (P6=0) Folyadékhőtı mód kérés (P6=0) 1/2 Gombok funkciói: Gomb Jelentés Érvényesítés PRG Gyári értékek visszatöltése Bekapcsoláskor lenyomva tartani Visszatérés magasabb paramétercsoportba kilépésig, a változások mentése EEPROM-ba Egyszer megnyomni Riasztáskor, elnémítja a berregıt és deaktiválja a riasztás relét Egyszer megnyomni SEL Belépés a direkt paraméterekbe 5 mp-ig lenyomva tartani Paraméter beállításnál belépés a kiválasztott paraméterbe, a Egyszer megnyomni változás elfogadása PRG+SEL Belépés a paraméter beállításba a jelszó megadása után 5 mp-ig lenyomva tartani Fel Felfele lapozás paraméter beállításnál Egyszer megnyomni vagy megnyomni és tartani Érték növelése Egyszer megnyomni vagy megnyomni és tartani Készenlétibıl folyadékhőtı üzembe kapcsol (P6=0) és vissza 5 mp-ig lenyomva tartani Le Lefele lapozás paraméter beállításnál Egyszer megnyomni vagy megnyomni és tartani Érték csökkentése Egyszer megnyomni vagy megnyomni és tartani Készenlétibıl hıszivattyú üzembe kapcsol (P6=0) és vissza 5 mp-ig lenyomva tartani Fel+Le Manuális riasztás nyugtázás 5 mp-ig lenyomva tartani Paraméter beállításnál nullázza az üzemidıket 5 mp-ig lenyomva tartani SEL+Fel Mindkét körben elindítja a kézi leolvasztást 5 mp-ig lenyomva tartani -2-

3 Paraméter beállítás lépései: 1. A PRG és SEL gombokat együtt 5 mp-ig lenyomva tartani 2. A hőtıs és főtıs szimbólum megjelenik és a kijelzın a 00 érték látható 3. A Fel/Le gombokkal állítsa be a kódot, majd nyugtázza SEL gombbal 4. A Fel/Le gombokkal válassza ki, hogy a paraméter menübe (S-P) vagy paraméter szintekbe (L-P) akar belépni 5. A Fel/Le gombokkal válassza ki a paraméter csoportot, majd nyomja meg a SEL gombot 6. A Fel/Le gombokkal válassza ki a paramétert, majd nyomja meg a SEL gombot 7. A változtatás után a SEL gombbal mentheti, vagy PRG gombbal mégsemelheti a változtatást 8. A PRG gombbal visszatérhet az elızı menübe 9. Mentéshez nyomogassa a PRG gombot, amíg elér a fımenübe Megjegyzések: 1. A módosított, de nem nyugtázott (SEL) változók értéke visszatér az eredeti értékre 2. Ha 60 mp-ig nem érinti meg a kijelzıt, a szabályzó visszatér a menübe és elveti a változtatást Mch2 és lehetséges kiegészítıi mchiller 2 hálózat -3-

4 Applikációk Levegı/Levegı egység Egykörös rendszer 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 4 Befújó szonda 5 Fagyvédelmi főtés 6 Elpárologtató 7 Befújó ventilátor túlterhelés 8 Befújó ventilátor 9 Kompresszor 1 10 Magasnyomás 11 Kompresszor túlterhelés 12 Alacsonynyomás 13 Környezeti szonda 14 Kompresszor Kétkörös rendszer 1 Kond. vent. túlterhelés 1 és 2 2 Ventilátor 3 Kond. szonda 4 Befújó szonda 5 Fagyvédelmi főtés 1 és 2 6 Elpárologtató 1 és 2 7 Befújó ventilátor túlterhelés 8 Befújó ventilátor 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Környezeti szonda 14 Kompresszor 2 15 Kompresszor 3 16 Kompresszor 4-4-

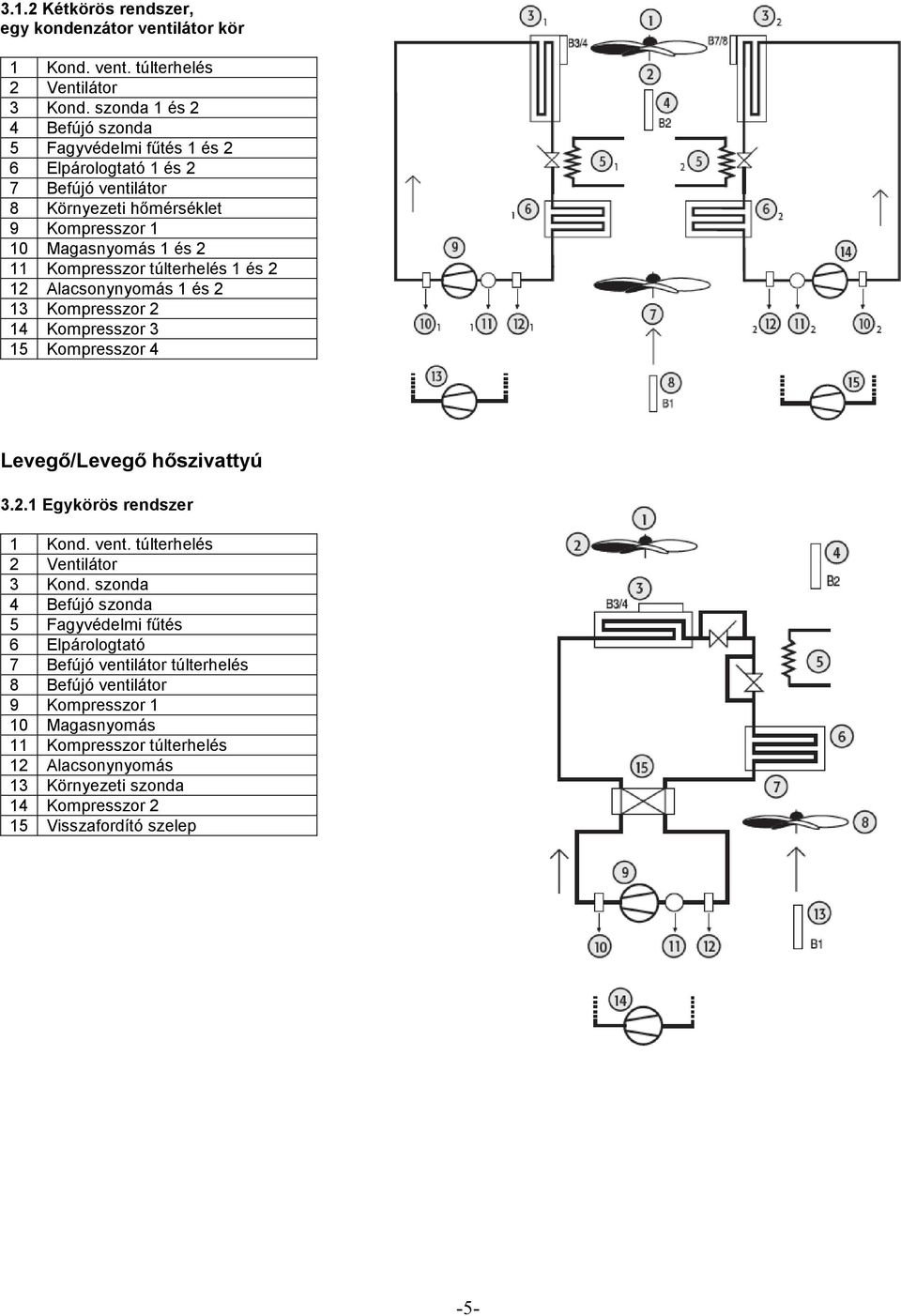

5 3.1.2 Kétkörös rendszer, egy kondenzátor ventilátor kör 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 1 és 2 4 Befújó szonda 5 Fagyvédelmi főtés 1 és 2 6 Elpárologtató 1 és 2 7 Befújó ventilátor 8 Környezeti hımérséklet 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Kompresszor 2 14 Kompresszor 3 15 Kompresszor 4 Levegı/Levegı hıszivattyú Egykörös rendszer 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 4 Befújó szonda 5 Fagyvédelmi főtés 6 Elpárologtató 7 Befújó ventilátor túlterhelés 8 Befújó ventilátor 9 Kompresszor 1 10 Magasnyomás 11 Kompresszor túlterhelés 12 Alacsonynyomás 13 Környezeti szonda 14 Kompresszor 2 15 Visszafordító szelep -5-

6 3.2.2 Kétkörös rendszer 1 Kond. vent. túlterhelés 1 és 2 2 Ventilátor 3 Kond. szonda 4 Befújó szonda 5 Fagyvédelmi főtés 1 és 2 6 Elpárologtató 1 és 2 7 Befújó ventilátor túlterhelés 8 Befújó ventilátor 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Környezeti szonda 14 Kompresszor 2 15 Visszafordító szelep 1 és 2 16 Kompresszor 3 17 Kompresszor Kétkörös rendszer Egy kondenzátor ventilátor kör 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 1 és 2 4 Befújó szonda 5 Fagyvédelmi főtés 1 és 2 6 Elpárologtató 1 és 2 7 Befújó ventilátor túlterhelés 8 Befújó ventilátor 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Környezeti szonda 14 Kompresszor 2 15 Visszafordító szelep 1 és 2 16 Kompresszor 3 17 Kompresszor 4-6-

7 3.3 Levegı/Víz folyadékhőtı Egykörös rendszer 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 4 Áramláskapcsoló 5 Elpárologtató kilépési szonda 6 Ventilátor 7 Fagyvédelmi főtés 8 Elpárologtató belépési szonda 9 Kompresszor 1 10 Magasnyomás 11 Kompresszor túlterhelés 12 Alacsonynyomás 13 Vízszivattyú 14 Kompresszor Kétkörös rendszer 1 Kond. vent. túlterhelés 1 és 2 2 Ventilátor 1 és 2 3 Kond. szonda 1 és 2 4 Áramláskapcsoló 5 Kilépési hım. szonda 6 Elpárologtató 1 és 2 7 Elpárologtató kilépési szonda 8 Fagyvédelmi főtés 1 és 2 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Elpárologtató belépési szonda 14 Kompresszor 2 15 Vízszivattyú 16 Kompresszor 3 17 Kompresszor 4-7-

8 3.3.3 Kétkörös rendszer Egy kondenzátor ventilátor kör 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 1 és 2 4 Áramláskapcsoló 5 Kilépési hım. szonda 6 Elpárologtató 1 és 2 7 Elpárologtató kilépési szonda 1 és 2 8 Fagyvédelmi főtés 1 és 2 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Elpárologtató belépési szonda 14 Kompresszor 2 15 Vízszivattyú 16 Kompresszor 3 17 Kompresszor Levegı/Víz hıszivattyú Egykörös rendszer 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 4 Áramláskapcsoló 5 Elpárologtató kilépési szonda 6 Ventilátor 7 Fagyvédelmi főtés 8 Elpárologtató belépési szonda 9 Kompresszor 1 10 Magasnyomás 11 Kompresszor túlterhelés 12 Alacsonynyomás 13 Vízszivattyú 14 Kompresszor 2-8-

9 3.4.2 Kétkörös rendszer 1 Kond. vent. túlterhelés 1 és 2 2 Ventilátor 1 és 2 3 Kond. szonda 1 és 2 4 Áramláskapcsoló 5 Kilépési hım. Szonda 6 Elpárologtató 1 és 2 7 Elpárologtató kilépési szonda 1 és 2 8 Fagyvédelmi főtés 1 és 2 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Elpárologtató belépési szonda 14 Kompresszor 2 15 Vízszivattyú 16 Visszafordító szelep 1 és 2 17 Kompresszor 3 18 Kompresszor Kétkörös rendszer Egy kondenzátor ventilátor kör 1 Kond. vent. túlterhelés 2 Ventilátor 3 Kond. szonda 1 és 2 4 Áramláskapcsoló 5 Kilépési hım. Szonda 6 Elpárologtató 1 és 2 7 Elpárologtató kilépési szonda 1 és 2 8 Fagyvédelmi főtés 1 és 2 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Elpárologtató belépési szonda 14 Kompresszor 2 15 Vízszivattyú 16 Visszafordító szelep 1 és 2 17 Kompresszor 3 18 Kompresszor 4-9-

10 3.5 Víz/Víz folyadékhőtı Egykörös rendszer 1 Kondenzációs hım. szonda 2 Kondenzátor 3 Áramláskapcsoló 4 Elpárologtató kilépési szonda 5 Elpárologtató 6 Fagyvédelmi főtés 7 Elpárologtató belépési szonda 8 Kompresszor 1 9 Magasnyomás 10 Kompresszor túlterhelés 11 Alacsonynyomás 12 Vízszivattyú 13 Kompresszor Kétkörös rendszer Egy elpárologtató 1 Kondenzációs hım. szonda 1 és 2 2 Kondenzátor 1 és 2 3 Áramláskapcsoló 4 Elpárologtató kilépési szonda 5 Elpárologtató 6 Fagyvédelmi főtés 1 és 2 7 Kompresszor 1 8 Magasnyomás 1 és 2 9 Kompresszor túlterhelés 1 és 2 10 Alacsonynyomás 1 és 2 11 Elpárologtató belépési szonda 12 Vízszivattyú 13 Kompresszor 2 14 Kompresszor 3 15 Kompresszor 4-10-

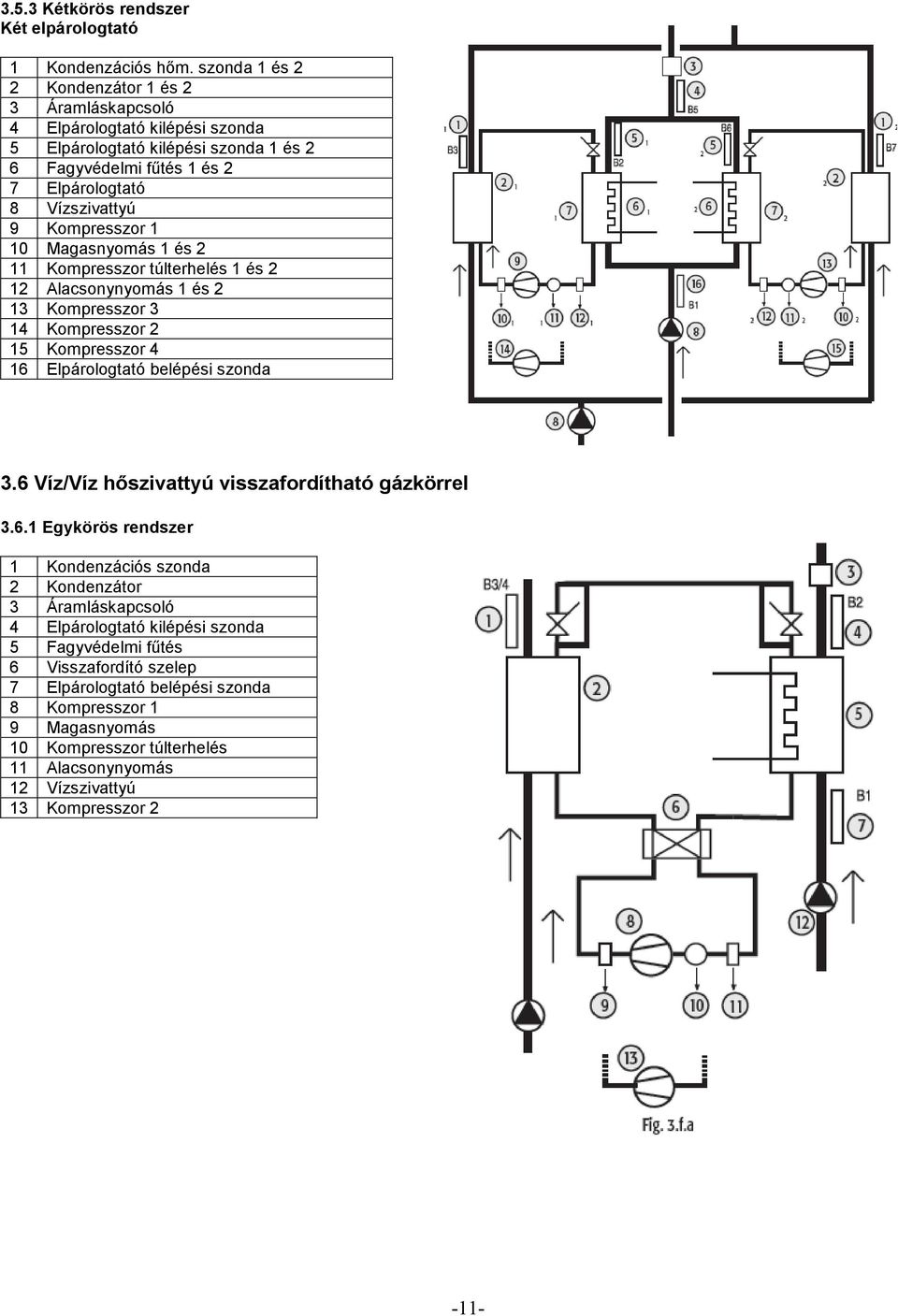

11 3.5.3 Kétkörös rendszer Két elpárologtató 1 Kondenzációs hım. szonda 1 és 2 2 Kondenzátor 1 és 2 3 Áramláskapcsoló 4 Elpárologtató kilépési szonda 5 Elpárologtató kilépési szonda 1 és 2 6 Fagyvédelmi főtés 1 és 2 7 Elpárologtató 8 Vízszivattyú 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Kompresszor 3 14 Kompresszor 2 15 Kompresszor 4 16 Elpárologtató belépési szonda 3.6 Víz/Víz hıszivattyú visszafordítható gázkörrel Egykörös rendszer 1 Kondenzációs szonda 2 Kondenzátor 3 Áramláskapcsoló 4 Elpárologtató kilépési szonda 5 Fagyvédelmi főtés 6 Visszafordító szelep 7 Elpárologtató belépési szonda 8 Kompresszor 1 9 Magasnyomás 10 Kompresszor túlterhelés 11 Alacsonynyomás 12 Vízszivattyú 13 Kompresszor 2-11-

12 3.6.2 Kétkörös rendszer Két elpárologtató 1 Kondenzációs hım. szonda 1 és 2 2 Kondenzátor 1 és 2 3 Áramláskapcsoló 4 Elpárologtató kilépési szonda 5 Elpárologtató kilépési szonda 1 és 2 6 Elpárologtató 1 és 2 7 Fagyvédelmi főtés 1 és 2 8 Vízszivattyú 9 Kompresszor 1 10 Magasnyomás 1 és 2 11 Kompresszor túlterhelés 1 és 2 12 Alacsonynyomás 1 és 2 13 Elpárologtató belépési szonda 14 Kompresszor 2 15 Visszafordító szelep 1 és 2 16 Kompresszor Kétkörös rendszer Egy elpárologtató 1 Kondenzációs hım. szonda 1 és 2 2 Kondenzátor 1 és 2 3 Áramláskapcsoló 4 Elpárologtató kilépési szonda 5 Elpárologtató 6 Fagyvédelmi főtés 1 és 2 7 Kompresszor 1 8 Magasnyomás 1 és 2 9 Kompresszor túlterhelés 1 és 2 10 Alacsonynyomás 1 és 2 11 Elpárologtató belépési szonda 12 Vízszivattyú 13 Kompresszor 2 14 Visszafordító szelep 1 és 2 15 Kompresszor 3 16 Kompresszor 4-12-

13 3.7 Víz/Víz hıszivattyú visszafordítható vízkörrel Egykörös rendszer 1 Külsı 2 Belsı 3 Visszafordító szelep 4 Áramláskapcsoló 5 Elpárologtató kilépési szonda 6 Fagyvédelmi főtés 7 Elpárologtató 8 Kondenzátor 9 Kondenzátor szonda 10 Kompresszor 1 11 Magasnyomás 12 Kompresszor túlterhelés 13 Alacsonynyomás 14 Vízszivattyú 15 Kompresszor Kétkörös rendszer H02=1 és H21=4 1 Külsı 2 Belsı 3 Visszafordító szelep 1 és 2 4 Kondenzátor szonda 5 Áramláskapcsoló 6 Elpárologtató kilépési szonda 7 Kondenzátor szonda 1 és 2 8 Kondenzátor 1 és 2 9 Elpárologtató kilépési szonda 1 és 2 10 Fagyvédelmi főtés 1 és 2 11 Elpárologtató 1 és 2 12 Kompresszor 1 13 Magasnyomás 1 és 2 14 Kompresszor túlterhelés 1 és 2 15 Alacsonynyomás 1 és 2 16 Kompresszor 3 17 Elpárologtató belépési szonda 18 Vízszivattyú 19 Kompresszor 2 20 Kompresszor 4-13-

14 3.7.3 Két kör, 1 elpárologtató H02=1 és H21=4 1 Külsı 2 Belsı 3 Visszafordító szelep 1 és 2 4 Kondenzátor szonda 5 Áramláskapcsoló 6 Elpárologtató kilépési szonda 7 Kondenzátor szonda 1 és 2 8 Kondenzátor 1 és 2 9 Elpárologtató kilépési szonda 1 és 2 10 Fagyvédelmi főtés 1 és 2 11 Elpárologtató 1 és 2 12 Kompresszor 1 13 Magasnyomás 1 és 2 14 Kompresszor túlterhelés 1 és 2 15 Alacsonynyomás 1 és 2 16 Kompresszor 3 17 Elpárologtató belépési szonda 18 Vízszivattyú 19 Kompresszor 2 20 Kompresszor Nem visszafordítható kör, léghőtéses kondenzátorral Egykörös rendszer 1 Kondenzátor ventilátor túlterhelés 2 Ventilátor 3 Kondenzációs szonda 4 Kompresszor 1 5 Magasnyomás 6 Kompresszor túlterhelés 7 Alacsonynyomás 8 Kompresszor 2-14-

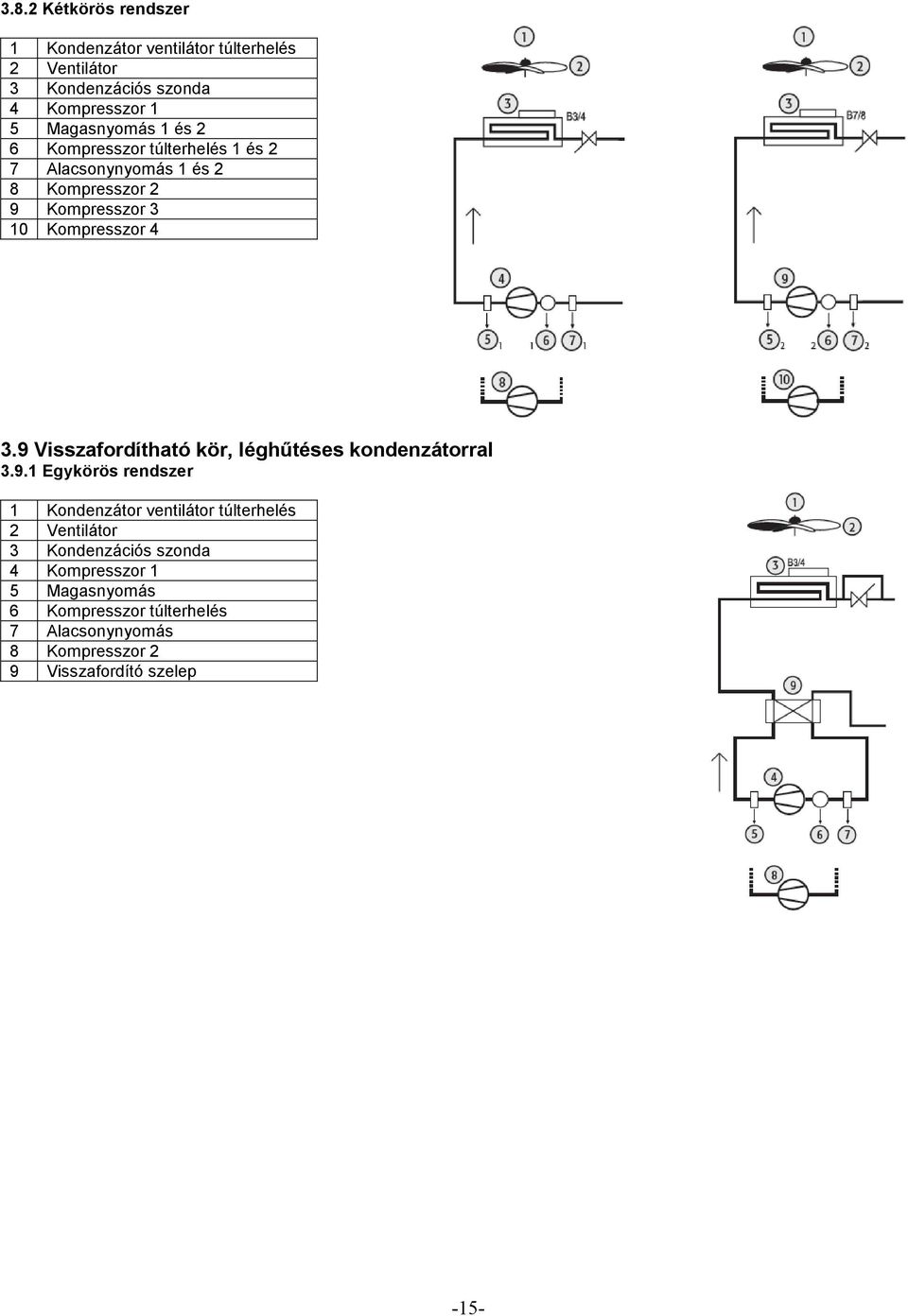

15 3.8.2 Kétkörös rendszer 1 Kondenzátor ventilátor túlterhelés 2 Ventilátor 3 Kondenzációs szonda 4 Kompresszor 1 5 Magasnyomás 1 és 2 6 Kompresszor túlterhelés 1 és 2 7 Alacsonynyomás 1 és 2 8 Kompresszor 2 9 Kompresszor 3 10 Kompresszor Visszafordítható kör, léghőtéses kondenzátorral Egykörös rendszer 1 Kondenzátor ventilátor túlterhelés 2 Ventilátor 3 Kondenzációs szonda 4 Kompresszor 1 5 Magasnyomás 6 Kompresszor túlterhelés 7 Alacsonynyomás 8 Kompresszor 2 9 Visszafordító szelep -15-

16 3.9.2 Kétkörös rendszer egy kondenzátor körrel 1 Kondenzátor ventilátor túlterhelés 2 Ventilátor 3 Kondenzációs szonda 4 Kompresszor 1 5 Magasnyomás 1 és 2 6 Kompresszor túlterhelés 1 és 2 7 Alacsonynyomás 1 és 2 8 Kompresszor 2 9 Kompresszor 3 10 Kompresszor 4 11 Visszafordító szelep 3.10 Nem visszafordítható kör, vízhőtéses kondenzátorral Egykörös rendszer 1 Áramláskapcsoló 2 Kondenzátor kilépı vízhımérséklet 3 Kondenzátor 4 Kompresszor 1 5 Magasnyomás 6 Kompresszor túlterhelés 7 Alacsonynyomás 8 Kompresszor Kétkörös rendszer 1 Áramláskapcsoló 2 Kondenzátor kilépı vízhımérséklet 3 Kondenzátor 4 Kompresszor 1 5 Magasnyomás 6 Kompresszor túlterhelés 7 Alacsonynyomás 8 Kompresszor 2 9 Kompresszor 3 10 Kompresszor 4 11 Vízszivattyú -16-

17 3.11 Visszafordítható kör, vízhőtéses kondenzátorral Egykörös rendszer 1 Kondenzátor szonda 2 Kondenzátor 3 Fagyvédelmi főtés 4 Kompresszor 1 5 Magasnyomás 6 Kompresszor túlterhelés 7 Alacsonynyomás 8 Kompresszor 2 9 Visszafordító szelep Kétkörös rendszer 1 Kondenzátor szonda 2 Kondenzátor 1 és 2 3 Fagyvédelmi főtés 1 és 2 4 Visszafordító szelep 5 Kompresszor 1 6 Magasnyomás 1 és 2 7 Kompresszor túlterhelés 1 és 2 8 Alacsonynyomás 1 és 2 9 Kompresszor 3 10 Kompresszor 2 11 Kompresszor 4 12 Vízszivattyú -17-

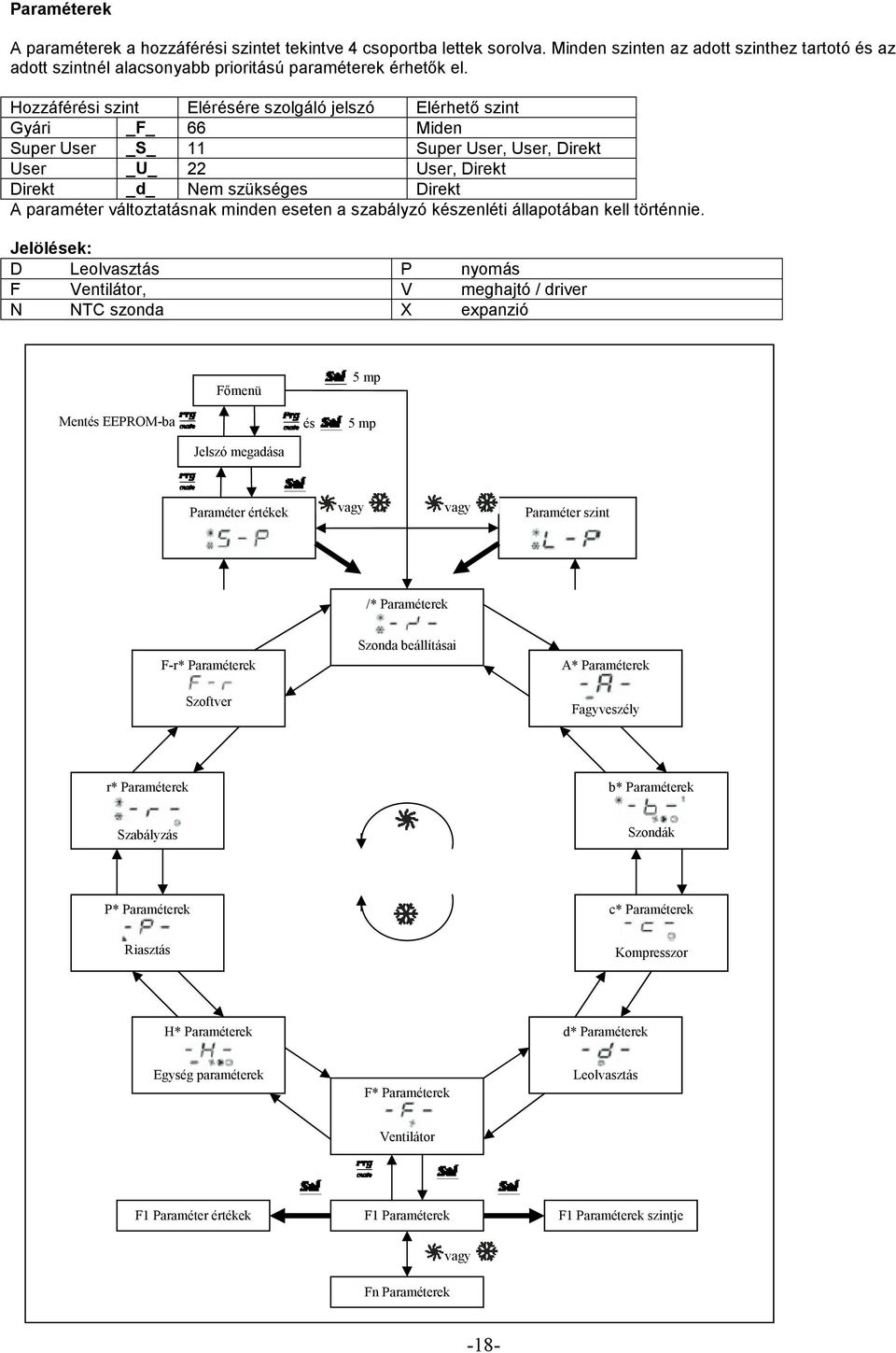

18 Paraméterek A paraméterek a hozzáférési szintet tekintve 4 csoportba lettek sorolva. Minden szinten az adott szinthez tartotó és az adott szintnél alacsonyabb prioritású paraméterek érhetık el. Hozzáférési szint Elérésére szolgáló jelszó Elérhetı szint Gyári _F_ 66 Miden Super User _S_ 11 Super User, User, irekt User _U_ 22 User, irekt irekt _d_ Nem szükséges irekt A paraméter változtatásnak minden eseten a szabályzó készenléti állapotában kell történnie. Jelölések: Leolvasztás P nyomás F Ventilátor, V meghajtó / driver N NTC szonda X expanzió Fımenü 5 mp Mentés EEPROM-ba és 5 mp Jelszó megadása Paraméter értékek vagy vagy Paraméter szint /* Paraméterek F-r* Paraméterek Szoftver Szonda beállításai A* Paraméterek Fagyveszély r* Paraméterek b* Paraméterek Szabályzás Szondák P* Paraméterek c* Paraméterek Riasztás Kompresszor H* Paraméterek d* Paraméterek Egység paraméterek F* Paraméterek Leolvasztás Ventilátor F1 Paraméter értékek F1 Paraméterek F1 Paraméterek szintje vagy Fn Paraméterek -18-

19 A szonda paraméterei Paraméter kijelzın Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyeleti változó ModBus /01 B1 szonda F 0 1 jelzı (R/W) 1 0 nincs 1 van /02 B2 szonda F 0 1 jelzı (R/W) 2 0 nincs 1 van /03 B3 szonda F 0 2 jelzı (R/W) 142 I 0 nincs 1 NTC a kondenzátoron 2 NTC szonda kilépésnél /04 B4 szonda F 0 3 jelzı (R/W) 143 I 0 nincs 1 be/ki 2 - NTC kilépésnél 3 - arányos kond szonda 5Vdc /05 B5 szonda F 0 1 jelzı 1 0 X 3 (R/W) 3 0 nincs 1 van /06 B6 szonda F 0 1 jelzı 1 0 X 4 (R/W) 4 0 nincs 1 van /07 B7 szonda F 0 2 jelzı 1 0 X 16 (R/W) 144 I 0 nincs 1 NTC a kondenzátoron 2 NTC szonda a kilépésnél /08 B8 szonda (kiegészítı) F 0 3 jelzı 1 0 X 17 (R/W) 145 I 0 nincs 1 be/ki (.I.) 2 NTC a kilépésnél 3 arányos kond. szonda 5 Vdc /09 Az arányos jel minimális feszültség értéke (bemenet) F 0 / P 18 (R/W) Vdc 146 I /10 Az arányos jel maximális feszültség értéke (bemenet) F / P 19 (R/W) Vdc 147 I /11 Az arányos jel minimális nyomás értéke F 0 /12 bar 1 0 P 1 (R/W) 1 A /12 Az arányos jel maximális nyomás értéke F / bar P 2 (R/W) 2 A /13 B1 szonda kalibrálása F C/ 0 F (R/W) 3 A /14 B2 szonda kalibrálása F C/ 0 F (R/W) 4 A /15 B3 szonda kalibrálása F C/ 0 F (R/W) 5 A /16 B4 szonda kalibrálása F C/ (R/W) 6 A bar/ 0 F /17 B5 szonda kalibrálása F C/ 0 F X 7 (R/W) 7 A /18 B6 szonda kalibrálása F C/ 0 F X 8 (R/W) 8 A /19 B7 szonda kalibrálása F C/ 0 F X 9 (R/W) 9 A /20 B8 szonda kalibrálása F C/ X 10 (R/W) 10 A /21 igitális szőrı (magasabb érték a zajszint csökkenését okozza és a mért érték változási sebességét csökkenti) /22 Maximális mérési ingadozás egy programciklusban ( egység bar,c, F, tranziensek hatását csökkenti) /23 Mérési mértékegység 0 0 C 1 0 F U 1 15 U 1 15 bar/ 0 F (R/W) 148 I (R/W) 149 I U 0 1 jelzı (R/W) 5-19-

20 A szondák szerepe H01 Hım szab szonda Fagyvédelmi szonda 1. kör Kond. hım szonda,1. kör nyomásszon da 1. kör Fagyvédelmi szonda 2. kör Kond. hım szonda,2. kör nyomásszon da 2. kör 0 lev/lev egység B1 B2 (alacsony B3 B4 nem használt B7 B8 kilépı hım) 1 lev/lev hıszivattyú B1 B2 (alacsony B3 B4 nem használt B7 B8 kilépı hım) 2 lev/víz folyadékhőtı B1/B2 1 kör B2 B3 B4 B6 B7 B8 (B1/B5 2 kör) 3 lev/víz hıszivattyú B1/B2 1 kör B2 B3 B4 B6 B7 B8 (hőtés, főtés) (B1/B5 2 kör) 4 víz/víz folyadékhőtı B1/B2 1 kör B2 nem használt nem használt B6 nem használt nem használt (B1/B5 2 kör) 5 víz víz hıszivattyú B1/B2 1 kör B2 B3 B4 B6 B7 B8 fordított gázoldallal (B1/B5 2 kör) hőtés 6 főtés víz víz hıszivattyú fordított vízoldallal hőtés B1/B2 1 kör (B1/B5 2 kör) B1/B2 1 kör (B1/B5 2 kör) B3 B3 B4 B7 B7 B8 B2 nem használt B4 B6 nem használt B8 főtés B3 B2 nem használt B4 B6 nem használt B8 7 levegıhőtéső aggregát - - B3 B4 - B7 B8 8 levegıhőtéső aggregát - - B3 B4 - B7 B8 fordított gázkörrel 9 vízhőtéső aggregát - - B3 B4 - B7 B8 10 vízhőtéső aggregát fordított gázoldallal - B3 B3 B4 B7 B7 B8 Fagyvédelem / kiegészítı főtés beállítási paraméterei kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus A01 Fagyvédelem / alacsony környezeti hımérséklet (levegı/levegı) riasztás alapértéke Az elpárologtatóból kilépı víz hımérsékletet jelenti (fagyvédelmi alapérték), amikor a fagyvédelmi riasztás aktiválódik. A kompresszor az adott körben megáll, a szivattyú a hımérséklet növelése céljából tovább mőködik. A resetelés típusát a P05 paraméter határozza meg, és akkor lehetséges, ha a vízhımérséklet eléri az A01+A02 értéket. Levegı/levegı egységeknél (H1=0,1) az alacsony helyiséghımérséklet riasztás értékét jelenti, itt a szonda a B1 vagy B2 (A06-nak megfelelıen) és a riasztás P05-tıl függ. U A07 A04 0 C/ 0 F 0, (R/W) 11 A A02 Hımérséklet különbség fagyvédelmi riasztás / U 0,3 122 C 0, (R/W) 12 alacsony környezeti hımérséklet differencia (ld. A01) 0,3 F A A03 Fagyvédelmem / Túl hideg helység riasztás késleltetése indításakor U S (R/W) 150 I Levegı/levegı egységeknél a visszatérı levegı hımérsékletére vonatkozó késleltetést jelenti főtıs üzemben (a helyiség nem eléggé főtött). A04 Fagyvédelmi főtés bekapcsolási érték. U A01 r16 0 C/ 0 F 0, (R/W) 13 A A05 Levegı /levegı egységeknél (H01=0,1) ezen érték alatt a kiegészítı főtés üzemel. Levegı/ levegı hıszivattyú (H01=1) esetén a járulékos főtés nem használt hőtıs üzemben A fagyvédelmi főtés kapcsolási differenciája (ki-egészítı főtés lev/lev egységeknél) U 0,3 50 Mőködés levegı/víz és víz/víz folyadékhőtıknél és hıszivattyúknál 0 C/ 0 F 0, (R/W) 14 A -20-

21 kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus A06 Kiegészítı főtés szabályzására használt szonda F 0 1 jelzı (R/W) 6 0 szabályzó szonda 1 Fagyvédelmi szonda (H1=1 főtés inaktív hőtıs üzemben) A07 Fagyvédelmi riasztás minimális beállítható értéke F C 0, (R/W) 15 A A08-40 U A01 Fagyvédelmi főtés leolvasztáskor / kiegészítı főtés r15 (főtıs üzem) alapértéke Leolvasztás és főtıs üzem esetén az a hımérséklet érték, ami alatt a főtés bekapcsol. Hıszivattyúknál (H01=1-3-6), főtıs módban, a kiegészítı főtés alapértéke, leolvasztáskor, a fagyvédelmi főtés bekapcsolási értéke. Lev/lev egységeknél (H01=1) csak a főtés bekapcsolási értéke. Hıszivattyú esetén (H01=5-10) a fagyvédelmi főtés alapértéke, a szonda B3/B7 0 F 0 C 0 F 0, (R/W) 16 A A09 Fagyvédelmi főtés / kiegészítı főtés differencia főtıs U 0, C/ 0 F 0, (R/W) 17 A üzemben A10 Fagymentesítı főtés automatikus indítása U 0 3 jelzı (RW) 151 I 0 inaktív 1 a kiegészítı főtés és a szivattyú egyszerre üzemel az alapértékeknek megfelelıen, A04/A08. Kivéve hőtıs üzem H01=1, amikor a szivattyú sem indul el. Két elpárologtató esetén a szabályozás a különálló szondáknak (B2,B6) megfelelıen történik. 2 a kiegészítı főtés és a szivattyú egymástól függetlenül üzemel A04/A08-nak megfelelıen. Ha a hımérséklet a fagyvédelmi riasztás, A01 alá csökken, az egység főtıs üzembe kapcsol és a lépcsıket (kompresszorokat) A01 alapértéknek és A02 differenciának megfelelıen arányosan szabályozza. 2 elpárologtató esetén, minden kör a saját szondájának megfelelıen szabályozott (B2, B6) Az üzemmód automatikusan leáll, ha a fagymentesítı alapértéket + differenciát a rendszer eléri. (A01+A02), majd a rendszer visszatér eredeti mőködéséhez. Az üzemmód manuálisan paraméterek átállításával vagy a szabályzó áramtalanításával megszakítható. Az üzemállapotban a kijelzı értelmezése: - mőködési mód LE kikapcsolva - hőtıs / főtıs jelzı nem kiválasztott (felügyelet sem látja) - leolvasztási riasztás A01 (aktív marad a speciális mőködés után is, ha az egység elızıleg be volt kapcsolva vagy deaktiválva lett kézi resettel.) 3 a főtések A04/A08-nak megfelelıen mőködnek (H1=6-al nem szabad használni) Szondák leolvasásának beállítása kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyeleti változó ModBus b00 Kijelzett szonda 0-7 B1-8 szonda 8 alapjel kompenzálás nélkül 9 dinamikus alapjel kompenzálva 10 BE/KI kapcsoló digitális bemenet állapota b01 B1 szonda által mért érték - - b02 B2 szonda által mért érték - - b03 B3 szonda által mért érték - - b04 B4 szonda által mért érték - - b05 B5 szonda által mért érték - - b06 B6 szonda által mért érték - - b07 B7 szonda által mért érték - - b08 B8 szonda által mért érték - - b09 river 1. elpárologtató hımérséklete - - U 0 10 jelzı (R/W) C/ 0 F (R) 70 A 0 C/ 0 F (R) 71 A 0 C/ 0 F (R) 72 A 0 C/ 0 F (R) 73 A /bar 0 C/ 0 F - - X 74 (R) 74 A 0 C/ 0 F - - X 75 (R) 75 A 0 C/ 0 F - - X 76 (R) 76 A 0 C/ 0 F - - X 77 (R) 77 A /bar 0 C/ 0 F - - V 78 (R) 78 A b10 river 1. elpárolgási nyomás - - bar - - V 79 (R) 79 A b11 river 1. túlhevülési hımérséklet C/ 0 F - - V 80 (R) 80 A I -21-

22 kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyeleti változó ModBus b12 river 1. szaturációs hımérséklet C/ 0 F - - V 81 (R) 81 A b13 river 1. szelep helyzete % - - V 82 (R) 82 A b14 river 2. elpárologtató hımérséklete C/ 0 F - - XV 83 (R) 83 A b15 river 2. elpárolgási nyomás - - bar - - XV 84 (R) 84 A b16 river 2. túlhevülési hımérséklet C/ 0 F - - XV 85 (R) 85 A b17 river 2. szaturációs hımérséklet C/ 0 F - - XV 86 (R) 86 A b18 river 2. szelep helyzete % - - XV 87 (R) 87 A b19 1-es kör hıcserélı kilépı hım C/ 0 F - - V 88 (R) 88 A b20 2-es kör hıcserélı kilépı hım C/ 0 F - - XV 89 (R) 89 A Kompresszor paraméterei (c*) kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus c01 Minimális futásidı U s (R/W) 153 I c02 Minimális állásidı U s (R/W) 154 I c03 Egy kompresszor 2 indítása közötti minimális idı U s (R/W) 155 I 0 c04 2 különbözı kompresszor indítása közötti minimális U s (R/W) 156 I idıkülönbség c05 2 különbözı kompresszor leállítása közötti minimális U s (R/W) 157 I idıkülönbség c06 A szabályzó bekapcsolása és a kompresszorok U s (R/W) indítása közötti minimális idıkülönbség (védelem sorozatos áramszünet ellen) c07 A szivattyú / ventilátor indítása és a kompresszor indítása közötti minimális idıkülönbség. U s (R/W) 159 I Mennyivel elıbb induljon a szivattyú / ventilátor mint a kompresszor (H05=2). Ha a sz/v mindig üzemel (H05=1), az idı az elsı indításnál számít. c08 A szivattyú / ventilátor leállítási késedelme a kompresszor után. U min (R/W) 160 I Mennyivel késıbb álljon le a szivattyú / ventilátor mint a kompresszor (H05=2). Ha a sz/v mindig üzemel (H05=1), a paraméter nem érdekes. c09 c10 c11 c12 c13 c14 Ha egy körben két kompresszor van meddig üzemelhet egy kompresszor önállóan U 0 60 min (R/W) 161 I Tandem üzemben problémák léphetnek fel a kompresszorok olajozásával, ha egy kompresszor túl sokáig egyedül mőködik. A c08-ban beállítható egy idı, ami után a második kompresszornak el kell indulni és az elsı kompresszornak le kell állni, ha nem együtt mőködnek. A kompresszor védelmi idık prioritása magasabb! c09=0 inaktív 1. kompresszor üzemideje , (R) 90 A az érték kijelzésénél, együttes lenyomásával resetelhetı óra 2. kompresszor üzemideje , (R) 91 A az érték kijelzésénél, együttes lenyomásával resetelhetı óra 3. kompresszor üzemideje , (R) 92 A az érték kijelzésénél, együttes lenyomásával resetelhetı óra 4. kompresszor üzemideje , (R) 93 A az érték kijelzésénél, együttes lenyomásával resetelhetı óra Szerviz periódus (x100 h), ami után karbantartás jelet küld a szabályzó. C14=0 inaktív U óra (R/W) 162 I -22-

23 kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus c15 Elpárologtató sziv./1. vent üzemidı (x100 h) az érték kijelzésénél, együttes lenyomásával resetelhetı c16 Kondenzátor/tartalék szivattyú / 2. ventilátor üzemideje (x100 h) az érték kijelzésénél, együttes lenyomásával resetelhetı c17 Minimális szivattyú állásidı (bekapcsoláskor is) H05=3 esetén aktív c18 Minimális szivattyú mőködési idı H05=3 esetén aktív óra óra 0, (R) 94 A 0, (R) 95 A U min (R/W) 163 I U 0 15 min (R/W) 164 I Leolvasztási beállítások (d*) A leolvasztásnak prioritása van a kompresszoridık felett, kivéve c04! kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus d01 d02 Leolvasztási / fagyvédelem U 0 1 jelzı (R/W) 7 Léghőtéses kondenzátorral szerelt hıszivattyúknál a paraméter megmondja, hogy a külsı hıcserélın (főtıs módban elpárologtató) a leolvasztási ciklust végre kell-e hajtani. Visszafordítható gázkörös víz/víz hıszivattyúknál (H01=5-10), engedélyezi a fagymentesítı főtést a hőtıvíznél a külsı hıcserélın (főtıs esetben az elpárologtató) Ha nincs ventilátor, az üzemmód nem áll rendelkezésre levegı/víz egységekhez. 0 kondenzátor leolvasztás / fagymentesítı főtés tiltva 1 - kondenzátor leolvasztás / fagymentesítı főtés engedélyezve Leolvasztás típusa U 0 2 jelzı (R/W) 218 I d03 d04 d05 0 fix idejő (d07) leolvasztás 1 nyomás vagy hımérséklet által szabályozott leolvasztás (d03, d04) 2 A nyomás és a hımérséklet szondák a külsı hıcserélın vannak elhelyezve. A leolvasztás akkor indul, ha a nyomás értéke eléri a d03-ban beállított nyomás értéket és akkor fejezıdik be ha a hımérséklet érték meghaladja a d04-ben megadott értéket. Leolvasztáskor hasonlóan a folyadékhőtı üzemmódhoz, a nyomásszonda a ventilátor sebességet szabályozza, hogy a nyomás értéket szabályozza, akkor is ha az NTC szonda jégbe van fagyva. Ha a leolvasztásra szánt maximális idı letelik a leolvasztás befejezıdik. Leolvasztás indításához tartozó hımérséklet/nyomás U C/ 0 F 0,1-5 N 19 (R/W) 19 A d04 18 (R/W) /11 bar 0,1 3,5 P 18 A Léghőtéses kondenzátorral rendelkezı hıszivattyúknál (H01=1,3,8,10,12), a hımérséklet/nyomás érték, ami alatt a leolvasztási ciklus elindul, ha az állapot d5 ideig fennáll. Visszafordítható gázkörös hıszivattyúknál (H01=5,10), a fagymenetesítı riasztás alapértéke, a kültéri hıcserélı hőtıvizénél (Főtıs üzemben elpárologtató B3-as szonda). Leolvasztás leállításához tartozó hımérséklet/nyomás U d03 d03 d03 14 P 20 (R/W) 20 A Leolvasztási késedelem U s (R/W) 165 I A leolvasztás akkor indul el, ha a nyom/hım érték d03 alatt marad, a komp. bekapcsolt állapotában, d05 ideig /12 0 C 0 F bar 0,1 0,1 0,1 20 N 21 (R/W) d06 A leolvasztás minimális idıtartama U s (R/W) 166 I d07 A leolvasztás maximális idıtartama U min (R/W) 167 I d08 d09 d10 Idıre történı leolvasztásnál a leolvasztási idı. Ha a leolvasztás hımérsékletre fejezıdik be, de elıbb telik el d07 idı, a leolvasztás befejezıdik, de df1 ill. df2 hibaüzenet jelenik meg. Azonos körben leolvasztási ciklusok közötti U min (R/W) 168 I minimális idıkülönbség Két körben a leolvasztási ciklusok közötti U min (R/W) 169 I minimális idıkülönbség Leolvasztás indítása külsı jelre F 0 3 jelzı (R/W) 170 I Hasznos, ha a leolvasztás külsı termosztát vagy presszosztát jelére indul. A leolvasztási idıket figyelmen kívül hagyja. 0 nincs engedélyezve 1 külsı jelre indul (nyitva: leolvasztás indítása engedélyezve /zárva: leolvasztási mővelet szokásos eljárás szerint) 2 külsı jelre befejezıdik (nyitva: leolvasztás befejezése engedélyezve / zárva: leolvasztási mővelet szokásos eljárás szerint) 3 külsı jelre indul/fejezıdik be (nyitva: leolvasztás indítása/befejezése engedélyezve /zárva: leolv. mőv. szok. eljárás szerint) 21 A

24 kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus d11 d12 d13 d14 d15 d16 d17 Fagyvédelem / kiegészítı főtés leolvasztás alatt U 0 1 jelzı (R/W) 9 0 kikapcsolva 1 bekapcsolva Kapcsolási késedelem főtésrıl hőtésre F 0 3 min (R/W) 171 I Ha a leolvasztási feltételek fellépnek, a ciklus megkezdése elıtt az egység leállítja a kompresszort d12 ideig. d12/2 idı elteltével a 4 utú szelep kapcsol (megfordul a ciklus), így a nyomások kiegyenlítıdhetnek a leolvasztási ciklus elıtt. (A kompresszor védelmi idık, ebben az esetben nem élnek. d12 idı leteltével a kompresszor azonnal indul) d12=0 esetben a kompresszor nem kerül leállításra, a szelep azonnal vált Kapcsolási késedelem hőtésrıl főtésre F 0 3 Min (R/W) 172 I A leolvasztási ciklus végeztével az egység leállítja a kompresszort d13 ideig. d13/2 idı elteltével a 4 utú szelep kapcsol (megfordul a ciklus), így a nyomások kiegyenlítıdhetnek. A komp. védelmi idık nem élnek d13 idı leteltével a kompresszor azonnal indul d13=0 esetben a kompresszor nem kerül leállításra, a szelep azonnal vált Leolvasztási ciklus befejezése 2 körös, 1 közös kondenzátor körrel rendelkezı berendezésnél F 0 2 jelzı (R/W) 173 I 0 függetlenül saját szondákkal szabályozva (H02=1 esetén) 1 ha mindkettı befejezte a leolvasztási ciklust 2 ha legalább az egyik befejezte a leolvasztási ciklust Leolvasztási ciklus indítása két körös F 0 2 jelzı (R/W) 174 I rendszernél 0 a leolvasztás körönként egymástól függetlenül indul 1 a leolvasztás akkor kezdıdik, amikor mindkét kör elérte a leolvasztási határértéket 2 - a leolvasztás akkor kezdıdik, amikor legalább az egyik kör elérte a leolvasztási határértéket A beállításnál az alábbiak lehetségesek d14=0 d14=1 d14=2 d15=0 OK OK OK d15=1 OK OK OK d15=2 Nem lehetséges OK Nem lehetséges Leolvasztás után ventilátor mőködési idı F s (R/W) 175 I F13=2 esetén, a leolvasztási hım/nyom elérésekor a ventilátorok d16 ideig max. sebességen üzemelnek. Csak ezen idı leteltével térhet vissza az egység a normál mőködési módhoz. Leolvasztás kikapcsolt kompresszorokkal F C/ 0 F 0, (R/W) 22 A (Ventilátoros leolvasztás) d17=0 inaktív d17>0 hımérséklet felett aktív -24-

25 Ventilátor paraméterei (F*) kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus F01 F02 Ventilátorok F 0 1 jelzı (R/W) 10 0 nincsenek ventilátorok 1 vannak ventilátorok A PWM kimenet (1 vagy 2 H02-ben beállítottaknak megfelelıen) használatához, további kiegészítı kártya szükséges, be- /kikapcsoláshoz CONVONOFF, sebesség szabályozáshoz, 1 fázisú esetben MCHRTF*, 3 fázis esetén FCS * Ventilátor mőködési módja U 0 3 jelzı 1 0 F 48 (R/W) 176 I 0 mindig maximális sebességen üzemelnek, a kompresszorok állapotától függetlenül, a ventilátorok nem járnak, ha a szabályzó készenléti üzemben van 1 Ha az adott körben legalább egy kompresszor üzemel, maximális sebességen üzemel. (paralel mőködés mindegyik körben) 2 Ha a megfelelı kompresszor be van kapcsolva, mőködik, be/ki szabályozással, a minimális és maximális sebességhez beállított hım./nyomás értékeknek megfelelıen. (param. F05-F06-F08 és F09). Ha a kompresszor leáll a nyom/hım. értétektıl függetlenül a ventilátor és leáll. 3 - Ha a megfelelı kompresszor be van kapcsolva, mőködik, sebesség szabályozással. Ha a kompresszor leáll a nyom/hım. értétektıl függetlenül a ventilátor és leáll. Ha a kondenzációs szonda NTC, a kompresszorok indítása után a ventilátorok maximális sebességen járnak F11 ideig, a mért hımérséklettıl függetlenül. Ha a kondenzációs szonda elromlik a ventilátorok ki lesznek kapcsolva. F03 F04 F05 F06 F07 F08 Minimális feszültség küszöbérték TRIAC-hoz F 0 F04 lépés 1 35 F 49 (R/W) 177 I Ventilátor sebesség szabályozáshoz, opcionális TRIAC-al rendelkezı, fázishasításos kártya (MCHRTF*) szükséges. A feszültég, amit a TRIAC az elektromos motornak szolgáltat, minimálisan határolt kell, hogy legyen. A F03-ban megadott érték nem a minimális feszültség értéket jelenti, hanem a szabályzó belsı kalkulációjához szükséges értéket. Beállítását ld. a leírás végén. FCS szabályozó esetén az értéke legyen 0. Maximális feszültség küszöbérték TRIC-hoz F F lépés 1 75 F 50 (R/W) 178 I Ventilátor sebesség szabályozáshoz, opcionális TRIAC-al rendelkezı, fázishasításos kártya (MCHRTF*) szükséges. A feszültég, amit a TRIAC az elektromos motornak szolgáltat, maximálisan határolható. A F04-ban megadott érték nem a maximális feszültség értéket jelenti, hanem a szabályzó belsı kalkulációjához szükséges értéket. Beállítását ld. a leírás végén. FCS szabályozó esetén az értéke legyen 100. Hım/nyom alapérték min. sebességő hőtéshez U / /12 0 C 0 F bar FN FP 24 (R/W) 23 (R/W) Hımérséklet / nyomás alapérték, ami alatt sebesség szabályozás esetén a ventilátorok minimális sebességen üzemelnek, be/ki kapcsolás esetén kikapcsolnak (ld. F02) Hım/nyom differencia maximális sebességő hőtéshez U C/ 0 F FN 26 (R/W) bar FP 25 (R/W) A hımérséklet vagy nyomás differencia F05-höz képest, ami fölött sebesség szabályozásnál maximális sebességen üzemelnek, be/ki üzemnél, ahol bekapcsolnak. (ld. F02) Hım/nyomás differencia ventilátorok kikapcsolásához U C/ 0 F FN 28 (R/W) 28 A hőtés esetén 0 F5 27 (R/W) bar FP 27 A Az F07-ben megadott hım./nyomás értékkel, fognak F05 alatt a ventilátorok megállni. A leállítás NTC hımérséklet szonda esetén 1 C fokkal alacsonyabb, nyomásszonda esetén 0,5 bar-al alacsonyabb érték. (ld. F02) Hım./nyomás alapérték minimális sebességhez főtıs 35 FN 30 (R/W) 30 A üzemben U / /12 0 C 0 F bar FP 29 (R/W) F08 érték felett a ventilátorok, sebesség szabályozás esetén minimális sebességre kapcsolnak, be/ki üzemnél kikapcsolnak A A A A A -25-

26 kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus F09 F10 F11 Hım./nyomás differencia maximális sebességhez főtıs üzemben U F08 0 C/ 0 F bar FN FP 32 (R/W) 31 (R/W) A hımérséklet vagy nyomás differencia F08-hoz képest, ami alatt sebesség szabályozásnál maximális sebességen üzemelnek, be/ki üzemnél, ahol bekapcsolnak. (ld. F02) Hım./nyomás differencia ventilátorok kikapcsolásához főtıs üzemben U 0 0 F C/ 0 F bar FN FP 34 (R/W) 33 (R/W) Az F10-ben megadott hım./nyomás értékkel, fognak F08 felett a ventilátorok megállni. Az indítás NTC hımérséklet szonda esetén 1 C fokkal alacsonyabb, nyomásszonda esetén 0,5 bar-al alacsonyabb érték. (ld. F02) Ventilátor indítási idı U s 1 0 F 51 (R/W) 179 I Az indítás után mennyi ideig kell a ventilátornak maximális sebességen üzemelni. (A kritikus fordulatokon átforgatás ) A kompresszor indítását követıen is ezt az idıt veszi figyelembe (a hım./nyomás értéktıl függetlenül). Ha a kondenzátoron NTC szondák vannak és sebesség szabályozás alkalmazott, F02=3, ezzel az idıvel lehet áthidalni a nyomás emelkedés és a hımérséklet kiegyenlítıdés közti idıt. 0 üzemmód tiltva, a ventilátorok minimális sebességen indulnak és a szabályozás a szondának megfelel A A A A -26-

27 kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus F12 F13 F14 A Triac impulzus hossza (ms) F 0 10 s 1 2 F 52 (R/W) 180 I 2 indukciós motoroknál 0 CONVONOFF0, CONV0/10A0, FCS Ventilátor üzem leolvasztáskor F 0 2 jelzı 1 0 F 53 (R/W) 181 I 0 kikapcsolva 1 bekapcsolva hőtıs üzemben a hımérséklet/nyomásnak megfelelıen 2 A leolvasztás véghımérséklet/nyomás eléréséig kikapcsolva, majd d16 ideig max. sebességen üzemel, ezután tér vissza normál hıszivattyús üzemhez Ha az egység leolvasztást hajt végre (d17), a ventilátor kezelés F13 paraméterrel inaktív Üzem magas kond. hımérséklető indítás esetén U S 1 0 FN 91 (R/W) 219 I Ha magas kondenzációs hımérsékleten indul a rendszer a ventilátorok maximális sebességen indulnak: 0 inaktív 1 üzem maximális sebességen (másodperc) Csak léghőtéső folyadékhőtı üzemben elérhetı, ha van beállított kondenzátor szenzor. Az elsı kompresszor indítása esetén a szabályzó feltételezi, hogy a kondenzátor hımérséklete közel azonos a környezet hımérsékletével, ha ez az érték magasabb, mint F05-F07, a kompresszorral párhuzamosan a ventilátor is elindul maximális sebességen F14 ideig. Egység paraméterei (H*) kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus H01 H02 Egység típusa F 0 10 jelzı (R/W) 182 I 0 levegı/levegı egység 6 víz/víz hıszivattyú megfordítható vízoldallal (*) 1 levegı/levegı hıszivattyú 7 léghőtéső aggregát 2 levegı/víz folyadékhőtı 8 léghőtéső aggregát megfordítható gázkörrel 3 levegı/víz hıszivattyú 9 vízhőtéső aggregát 4 víz/víz folyadékhőtı 10 vízhőtéső aggregát megfordítható gázkörrel 5 víz/víz hıszivattyú megfordítható gázoldallal (*) (*) H21=4 (kondenzátor szivattyú mindig üzemel), H02=1 (2 kondenzátor) esetén ventilátor körök száma F 0 1 jelzı 1 0 F 12 (R/W) kör, 2 hőtıkör esetén a kritikusabb hımérséklet/nyomás által vezérelt, Y1 kimenetet használja 1 2 kör, 2 kör esetén a ventilátorokat az adott kör saját szondája szabályozza (B3 vagy B4 1-es kör, B7 vagy B8 2-es kör) H03 Elpárologtatók száma F 0 1 jelzı (R/W) 13 Kétkörös rendszer esetén az elpárologtatók számát jelenti. Egy (H03=0) elpárologtató esetén a fagyvédelmi főtés szabályozását a B2-es szonda szabályozza. Két elpárologtató esetén (H03=1) a szabályozás körönként külön-külön történik B2 és B6 szonda értéke alapján. Ilyenkor a B5-ös szonda szolgál a vízkilépı hımérséklet szabályozására. H04 Kompresszorok száma F 0 5 jelzı (R/W) 183 I 0 1 kompresszor, 1 kör 1 2 kompresszor tandem üzemben,1 kör 2 1 kompresszor/kör, 2 kör 3 2 kompresszor tandem üzemben/kör,2 kör 4 1 kompresszor 1x-es telj. szabályozással, 1 kör 5 1 kompresszor 1x-es telj. szabályozással, 2 kör H05 Elpárologtató szivattyú/ventilátor mőködési mód F 0 3 jelzı (R/W) 184 I 0 szivattyú kikapcsolva (áramláskapcsoló riasztás inaktív) 1 mindig bekapcsolva (riasztás kezelés) 2 A szabályzó kérésére bekapcsol (riasztás kezelés) 3 A szivattyú szabályos idıközönként indul és áll le (függetlenül a kompresszortól, c17, c18 alapján). Hőtési vagy főtési jel hatására elıször a szivattyú/ventilátor elindul (mindig bekapcsolva) és utána c07, c08 idıvel a kompresszor. A ventilátor/szivattyú mindaddig mőködik, amíg a kompresszor(ok) le nem áll(nak). Levegı/levegı egységeknél (H01=0,1), ha főtı berendezést is telepítve van, a ventilátoroknak nem szabad megállnia, ha a főtés be van kapcsolva a tőzveszély megelızése céljából H05 értéke ilyenkor 1 legyen. H06 Hőtés / főtés üzemmód váltás digitális bemenetrıl U 0 1 jelzı (R/W) 14 (ld. P08,P09,P10,P11,P12,P13) -IN nyitva hőtés -IN zárva főtés H07 Be/Ki kapcsolás digitális bemenetrıl U 0 1 jelzı (R/W) 15 0 nincs engedélyezve 1 engedélyezve (nyitva->ki) -27-

28 kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus H08 µc 2 hálózat konfigurálása F 0 3 jelzı (R/W) 185 I 0 1 µc µc 2 + driver 2-1 µc 2 + kiegészítı kártya 3-1 µc 2 + driver + kiegészítı kártya H09 Billentyőzet zárolása U 0 1 jelzı (R/W) 16 A irekt és felhasználói paraméterek módosításának tiltása. A paraméter értékeket mindig meg lehet jeleníteni. A hőtés/főtés engedélyezése/tiltása, az számlálók resetelése továbbra is elérhetı. 0 aktív 1 inaktív H10 A készülék hálózati címe U (R/W) 186 I H11 A kimenetek értelmezése (ld. lenti táblázat) F 0 5 jelzı (R/W) 187 I 0 Standard, körönként egy kompresszorral rendelkezı egységekhez (H04=0,2) 1 Csak hőtıs egységekhez, 2 kompresszorral (H01=0,2,4,7,9 és H04=1,3,5) 2 A fı és kiegészítı panel kimenetének logikája megegyezik (H01=1,3,5,6,8,10 és H04=1,3,5) 3 A fı és kiegészítı panel kimenetének logikája megegyezik (H01=1,3,5,6,8,10 és H04=1,3,5) 4 H01=1,3,5,6,8,10 és H04=0,1 esetén 5 Csak hőtıs egységekhez, 2 kompresszorral (H01=0,2,4,7,9 és H04=0) kimenet Hozzárendelt berendezés H NO 1 komp. 1. komp. 1. komp. 1 komp. 1 komp. 1 komp. 1 NO 2 főtés 1 főtés 1 főtés 1 visszaford. szelep 1 visszaford. szelep 1 főtés 1. NO 3 sziv./elp. (vent.) (lev/lev egységeknél) sziv./elp. (vent.) (lev/lev egységeknél) sziv./elp. (vent.) (lev/lev egységeknél) sziv./elp. (vent.) (lev/lev egységeknél) elpárologtató sziv. sziv./elp. (vent.) (lev/lev egységeknél) NO 4 visszaford. szelep 1 komp. 2 vagy telj. szab komp 1 komp. 2 vagy telj szab komp 1 komp. 2 vagy telj szab komp 1 komp. 2 vagy telj szab komp 1 Kond. vent 1. NO 5 Riasztás Riasztás visszaford. szelep 1 Riasztás Riasztás Riasztás NO 6 komp. 2 komp. 3 komp. 3 komp. 3 - komp. 2 NO 7 főtés 2 főtés 2 főtés 2 visszaford szelep 2 főtés 1 főtés 2 NO 8 Kondenzátor kondenzátor kondenzátor kondenzátor kondenzátor kondenzátor sziv/pótsziv sziv/pótsziv sziv/pótsziv sziv/pótsziv sziv/pótsziv sziv/pótsziv NO 9 visszaford szelep 2 komp. 4 vagy telj komp. 4 vagy telj komp. 4 vagy telj - Kond. vent 2. szab komp 2 szab komp 2 szab komp 2 NO 10 Figyelmeztetés Figyelmeztetés visszaford szelep 2 Figyelmeztetés Figyelmeztetés Figyelmeztetés Fıpanel Kiegészítı panel H12 A telj. szab és a 4 utas visszafordító szelepek mőködési logikája F 0 3 jelzı (R/W) 188 I 0 mindkettı alapállapotban zárva (behúzva) 1 mindkettı alapállapotban nyitva (nincs behúzva) 2 4 utas nyitva, telj szab zárva 3 4 utas zárva, telj szab nyitva Teljesítmény szabályozás esetén a forgatás tiltva van. A FIFO vagy idıarányos rotáció viszont a két körre továbbra is alkalmazható. H21 A második szivattyú F 0 4 jelzı (R/W) 190 I 0 tiltva 1 pótszivattyúként használatos, Riasztás esetén a kijelzın megjelenik a hiba, de az egység tovább mőködik a pótszivattyúval, ha további riasztás fellép, a szivattyúk kikapcsolnak Ha a riasztás a második szivattyú bekapcsolása után is P1 idınél tovább fennáll az egység általános hibával kikapcsol 2 pótszivattyúként használatos, 24 órás rotáció, a két szivattyú sosem jár együtt. Áramlási hiba esetén 1 szerint mőködik. Ha áramlási hibára kiáll, a 24 órás számláló resetelıdik. 3 a második szivattyú a kondenzátor ventilátorhoz hasonlóan be/ki egységként mőködik (ami ebben az esetben nincs), azonos beállításokkal (ebben az esetben a szivattyú felváltja a ventilátort a szimbólummal együtt) 4 a második szivattyú a kondenzátornál használt és mindig be van kapcsolva. Ebben az esetben a szivattyú szimbólum nem lesz kezelve. Automatikus áramlási riasztás resetés esetén, a szabályzó 10-szer próbálja meg elindítani a szivattyút, maximálisan P02 ideig, ha a 10. próbálkozás sem sikeres a riasztás manuális resetelésővé válik H22 Gyári beállítások visszaállításának engedélyezése (indításkor PRG gombbal) F 0 1 jelzı (R) 18 0 engedélyezve 1 tiltva H23 RS485-ös hálózaton használatos protokoll F 0 1 jelzı CAREL (baud rate 19200, ) 1 Modbus -28-

29 Riasztások beállítása (P*) Kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus P01 Áramláskapcsoló riasztás késleltetés a szivattyú U s (R/W) 191 I indításakor P02 Áramlás kapcsoló riasztás késleltetése folytonos U s (R/W) 192 I mőködés esetén P03 Alacsonynyomású riasztás késleltetés kompresszor U s (R/W) 193 I indításakor, ugyanez a késleltetés érvényes a 4 utú szelep fordításakor is P04 Magasnyomás esetén részterhelés engedélyezése U 0 1 jelzı 1 0 P 66 (R/W) 194 I Tandem vagy teljesítmény szabályozott kompresszorral, ill. nyomás távadóval szerelt rendszereknél. Magasnyomás riasztás esetén (P18, hiszterézis 0,5 bar), deaktiválja az adott körben, a tandem egyik elemét vagy a terhelési lépcsıt, majd vár 10 másodpercet. Ha letelik a 10 mp, és nem csökken le a nyomás a kompresszor leáll, ha lecsökken a rendszer tovább mőködik ebben az üzemállapotban és kiírja a PC1 vagy PC2 hibaüzenetet. Ha a nyomás a maximális kondenzátor ventilátor sebességhez tartozó nyomás (F05+F06) alá csökken, a teljesítmény lépcsı ismét be lesz léptetve. P05 Riasztás resetelés F 0 6 jelzı (R/W) 195 I P06 P07 Automatikus resetelés engedélyezése manuális resetelést igénylı riasztások esetén is. (magas-, alacsonynyomás, áramláskapcsoló, fagyvédelem) 0 magasnyomás, alacsonynyomás és fagyvédelem (alacsony hımérséklet) kézi 1 összes riasztás automatikus 2 magasnyomás és fagyvédelem (alacsony hımérséklet) kézi, alacsonynyomás automatikus 3 magasnyomás kézi, alacsonynyomás és fagyvédelem (alacsony hımérséklet) automatikus 4 magasnyomás, alacsonynyomás kézi, fagyvédelem (alacsony hımérséklet) automatikus 5 magas-, alacsonynyomás kézi (3 riasztás/óra esetén), fagyvédelem (alacsony hımérséklet) automatikus 6 magas-, alacsonynyomás kézi (3 riasztás/óra esetén), fagyvédelem (alacsony hımérséklet) kézi A magas- és alacsonynyomású riasztások azonosan kezeltek nyomáskapcsoló és nyomástávadó esetén is. Készenléti üzemben a 3 riasztás/ óra számláló resetelıdik Hőtés / főtés módja F 0 1 jelzı (R/W) 19 Jel P06=0 P06=1 Hőtés (folyadékhőtı) Főtés (hıszivattyú) Főtés (hıszivattyú) Hőtés (folyadékhőtı) Az értéket átállítva megfordul a hőtés/főtés logikája (a billentyőzeten, a digitális bemeneten és a távszabályzón.) Alacsonynyomású riasztás nyomásszondákkal F 0 1 jelzı 1 0 P 68 (R/W) 196 I 0 nem engedélyezett 1 hıszivattyú üzemben, ha az elpárologtatóban (külsı hıcserélı) a nyomás 1 bar alá csökken (és a kondenzációs szonda csatlakoztatott) alacsony-nyomás riasztás aktiválódik (P03 idıt figyelembe véve) P08 I1-es digitális bemenet kiválasztása F 0 22 jelzı (R/W) 197 I 0 nincs 1 áramláskapcsoló, MR (NC) 2 áramláskapcsoló, AR (NC) 3 általános termikus túlterhelés, MR (NC) 4 általános termikus túlterhelés, AR (NC) 5 termikus túlterhelés 1-es hőtıkörben, MR (NC) 6 termikus túlterhelés 1-es hőtıkörben, AR (NC) 7 termikus túlterhelés 2-es hőtıkörben, MR (NC) 8 termikus túlterhelés 2-es hőtıkörben, AR (NC) 9 hőtés/főtés (nyitva-hőtés, zárva-főtés), ha H06=1 10 hőtés/főtés d12 és d13 késleltetésekkel (nyitva-hőtés, 14 második hőtési alapjel külsı csatlakozásról, főtés valósidejő óra alapján (NO) 15 leolvasztás befejezése, 1-es körben, külsı csatlakozásról (NC) 16 leolvasztás befejezése, 2-es körben, külsı csatlakozásról (NC) 17 leolvasztás indítása, 1-es körben, külsı csatlakozásról (NC) 18 leolvasztás indítása, 2-es körben, külsı csatlakozásról (NC) 19 kondenzátor 1-es lépcsı (NO) 20 kondenzátor 2-es lépcsı (NO) 21 kondenzátor 3-as lépcsı (NO) 22 kondenzátor 4-es lépcsı (NO) zárva-főtés), ha H06=1 11 riasztás MR 12 riasztás AR (NC)/(NO) normál állapotban zárt/nyitott 13 második alapjel külsı csatlakozásról (hőtés és főtés) MR/AR kézi / automata reset-eléső (NO) Ha P08 értékét 10-re állítja, az állapotváltozás a d12 és d13 idıket ill. a kompresszor védelmi idıket betartva fog bekövetkezni, digitális bemenetrıl vagy billentyőzetrıl aktiválás esetén is. Ha a digitális bemenet az egység ki-/bekapcsolására, vagy állapotváltozására használt ezek a funkciók nem lesznek elérhetık a billentyőzetrıl P09 I2-es digitális bemenet kiválasztása (ld. I1) F 0 22 jelzı (R/W) 198 I P10 I6-os digitális bemenet kiválasztása (ld. I1) hőtés/főtés (9,10) nem állítható be F 0 22 jelzı 1 0 X 71 (R/W) 199 I -29-

30 Kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus P11 P12 P13 P14 P15 P16 P17 P18 P19 P20 P21 I7-es digitális bemenet kiválasztása (ld. I1) hőtés/főtés (9,10) nem állítható be F 0 22 jelzı 1 0 X 72 (R/W) 200 I I10-es digitális bemenet kiválasztása (ld. I1) F 0 22 jelzı 1 0 X 73 (R/W) 201 I hőtés/főtés (9,10) nem állítható be Ha a B4-es bemenet digitális bemenetként használt F 0 22 jelzı (R/W) 202 I (/04=1), beállítás ld. P08 Ha a B8-es bemenet digitális bemenetként használt F 0 22 jelzı 1 0 X 75 (R/W) 203 I (/08=1), beállítás ld. P08 Alacsonynyomású riasztás F 0 1 jelzı (R/W) 204 I 0 csak bekapcsolt állapotban 1 a komp. be és kikapcsolt állapotában Induláskor mindkét esetben P03 ideig nincs figyelembe véve Magas hımérséklető / magas indítási hımérséklető U C 0, (R/W) 38 riasztás -40 F A B1 szonda érzékeli, differencia 2 C, reset típus: automatikus. (A figyelmeztetı relé aktiválódik, csak jelzés értékő, a kijelzın a Ht felirat jelenik meg) A rendszer indításakor, ezt a hibát P17 ideig figyelmen kívül hagyja a rendszer, a riasztásnak nincs hiszterézisa. Magas hımérséklető riasztás késleltetése a szabályzó U min (R/W) 205 I indításkor Magasnyomású riasztás értéke F 0 99,9 bar 0,1 20 P 39 (R/W) 39 A 0 inaktív >3 bar a készülék ez alapján mőködik 3 bar hiszterézissel Alacsony hımérséklető riasztás küszöbértéke (B1 szonda alapján, nincs hiszterézis, automatikus reset, riasztás relét nem aktiválja, kijelzın Alt hibaüzenet) U C 0 F 0, (R/W) 40 A Indítási védelem alacsony/magas hımérséklettıl U 0 1 jelzı (R/W) 20 0 üzemmód letiltva 1 A berendezés védelmének bekapcsolása elsı indításkor és készenléti üzembıl induláskor. Hőtıs üzemben, ha a B1 által mért érték magasabb, mint P19, riasztás történik és a rendszer nem indul el ( AHt hibaüzenet) Hıszivattyú üzemben, P19-nél alacsonyabb érték esetén, riasztás történik és a rendszer nem indul el ( ALt hibaüzenet) A riasztás automatikus reseteléső Riasztás relé kezelése F 0 1 jelzı (R/W) 8 0 normál állapotban nincs behúzva 1 normál állapotban behúzva Szabályozás beállítása (r*) kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus r01 Hőtıs alapérték r13 r14 r02 Hőtési differencia 0,3 50 r03 Főtıs alapérték (hıszivattyú) r15 r16 r04 Főtési differencia 0, C/ 0 F 0, (R/W) 41 A 0 C/ 0 F 0, (R/W) 42 A 0 C/ 0 F 0, (R/W) 43 A 0 C/ 0 F 0, (R/W) 44 A r05 Kompresszorok rotációja F 0 3 jelzı (R/W) 206 I 0 kikapcsolva, teljesítmény szabályozott kompresszorok esetén javasolt 1 FIFO logika szerint (elsı be, elsı ki) az üzemidı mellett a kompresszorok leállítása és indítása is ki van egyenlítve, a kompresszor üzemidıket figyelembe veszi 2 a kompresszorok azonos üzemidejőek legyenek, ebben az esetben a legkisebb üzemidejő kompresszor indul elıször. Ez a mőködés az üzemidıket kiegyenlíti, de a indítások/leállások nem lesznek kiegyenlítve. 3 egyenes kapcsolat a digitális kimenetek és a kompresszorok reléi között (csak kondenzátorok) Mind FIFO, mind kiegyenlített üzemidejő mőködtetés esetén, ha teljesítmény szabályozott kompresszorokról van szó, a kiegyenlítés a két körre lesz értelmezve, a kompresszort és a teljesítmény szabályozott szelepet nem fogja forgatni! -30-

31 kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus r06 r07 Kompresszorok szabályozása F 0 4 jelzı (R/W) 207 I 0 a belépı közeghımérséklettel arányos 1 a belépı közeghımérséklettel arányos + holtzónás (ld. lejjebb) 2 a kilépı közeghımérséklettel arányos 3 a kilépı közeghımérséklettel arányos + holtzónás 4 a kilépı közeghımérséklettel idıben arányos + holtzónás r06=4, akkor használatos, ha a kilépı hımérsékletet, a rendszer terhelésétıl függetlenül nagyon stabil értéken kell tartani. Ilyenkor a kompresszor be és kilépési idıket a lejjebb beállítható paraméterek szerint Holt zóna differencia F 0, C/ 0 F 0, (R/W) 45 A r08 Beléptetési késleltetés az r07 alsó határán (ha r06=4) F s (R/W) 20 I 8 r09 Beléptetési késleltetés az r07 felsı határán (ha r06=4) F s (R/W) 20 I 9 r10 A kompresszor kiléptetési késleltetése az r12 felsı F s (R/W) 21 I határán (ha r06=4) 0 r11 A kompresszor kiléptetési késleltetése az r12 alsó F s (R/W) 21 I határán (ha r06=4) 1 r12 A kompresszor kikapcsolási hımérséklet differenciája (ha r06=4) F C/ 0 F 0, (R/W) 46 A -31-

32 kijelzın Paraméter Szint Min. Max. U.O.M. Beállítható pontosság alapérték jelölés Felügyelet i változó ModBus r13 Minimális hőtıs alapérték U -40 r14 0 C/ 0 F 0, (R/W) 47 A r14 Maximális hőtıs alapérték U r13 r r15 Minimális főtıs alapérték U -40 r16 0 C 0 F 0, (R/W) 48 A 0 C/ 0 F 0, (R/W) 49 A r16 Maximális hőtıs alapérték U r C 0, (R/W) 50 A 0 F r17 Hőtési kompenzációs állandó (folyadékhőtı üzemmód) U , (R/W) 51 A Á hőtési kompenzációs algoritmus állandója. Hőtıs üzemben, ha r17 pozitív, az alapérték növekszik, ha a külsı hımérséklet emelkedik (környezeti szonda méri). Az alapértéktıl a módosított alapérték maximálisan r18 értékkel térhet el. A grafikon az alábbi beállítások eredményét mutatja: r17=+-2, r01=25, r19=32 és r18=5 r18 Maximális eltérés az alapértéktıl U 0, C/ 0 F 0,1 0,3-52 (R/W) 52 A r19 r20 r21 r22 r27 r28 r29 r30 r31 Kompenzáció kezdeti hımérséklete külsı szonda (hőtıs üzemmód) U C/ 0 F 0, (R/W) 53 A Kompenzáció véghımérséklete külsı szonda U C/ 0 F 0, (R/W) 54 A (főtıs üzemmód) Második hőtıs alapérték külsı csatlakozásról r13 r14 0 C/ 0 F 0, (R/W) 55 A alternatíva r01-re, ha megfelelı digitális bemenet zár (ld. P08, r13< r21 <r14) Második főtıs alapérték külsı csatlakozásról r15 r16 0 C/ 0 F 0, (R/W) 56 A alternatíva r03-ra, ha megfelelı digitális bemenet zár (ld. P08, r15< r22 <r16) Buffer-tartály kizárásának engedélyezése (alacsony F 0 3 jelzı (R/W) 216 I terhelés) Alacsony terhelési szintnek tekinthetı, ha egy kompresszor indul, majd r28 idınél kevesebb mőködési idı után leáll. 0 nincs engedélyezve 1 csak folyadékhőtınél 2 csak hıszivattyú üzemmódban 3 folyadékhőtı és hıszivattyú üzemmódban Minimális kompresszor mőködési idı a terhelési szint megállapításához. F s (R/W) 217 I Ha a kompresszor kevesebb, mint r28 idı alatt megáll, a szabályzó alacsony-terhelési állapotba kerül. Ha már eleve ebben az állapotban van, az idık az alábbiak szerint módosulnak: Hőtıs esetben r28xr29:r02 ; Főtıs esetben r28xr30:r04 Kapcs. iff. alacsony-terhelés esetén folyadékhőtı F 0, C/ 0 F 0, (R/W) 58 A üzemben (ebben az esetben r02-t kiváltja r29) Kapcsolási differencia alacsony-terhelés esetén főtıs F 0, C/ 0 F 0, (R/W) 59 A üzemben (ebben az esetben r04-t kiváltja r30) Főtési kompenzációs állandó U , (R/W) 60 A Á főtési kompenzációs algoritmus állandója. Főtıs üzemben, ha r131 pozitív, az alapérték csökken, ha a külsı hımérséklet csökken (környezeti szonda méri). Az alapértéktıl a módosított alapérték maximálisan r18 értékkel térhet el. (ld. r17) -32-

33 Riasztások listája Rövidítések: *: amennyiben a szonda kompenzációs szerepet tölt be, szondahiba esetén a berendezés tovább mőködik BE*: Ha nincs expanziós kártya EV1 = EV400 csatlakoztatva a µc 2 -hez (1-es kör) EV2 = EV400 csatlakoztatva a kiegészítı kártyához (2-es kör) kijelzın Riasztás jellemzése Reset Kompresszor Szivattyú Ventilátor Főtés Szelep Riasztás Felügyeleti Felügyeleti változó Felügyeleti változó jellemzése HP1 HP2 LP1 LP2 PH1 PH2 tp tc1 tc2 LA FL FLb Magasnyomás az 1-es körben P05- töl függ KI C1-2 - BE (60s) - - BE - 31 (R) 1. kör riasztás A nyomás (P18) észlelése független a kompresszor vagy a szivattyú állapotától. Az 1-es körben megállnak a kompresszorok (a védelmi idıktıl függetlenül), a kondenzátorhoz tartozó ventilátorok 60 s-ig maximális sebességre kapcsolnak, utána kikapcsolnak, a kijelzı villog, megjelenik a hibaüzenet, a berregı bekapcsol. Magasnyomás a 2-es körben ld. HP1 Alacsonynyomás az 1-es körben (P15, P17 és P03-tól függ) P05- töl függ P05- töl függ KI C3-4 KI C1-2 - BE (60s) - - BE - 32 (R) 1. kör riasztás - KI BE - 31 (R) 1. kör riasztás Ha P15=0, P07=0 a hiba észlelése csak abban az esetben történik, ha a kompresszorok az 1-es körben be vannak kapcsolva, és kompresszorok indításától P03 idı eltelt, egyébként azonnal. Ha P15=1, P07=0 a hiba észlelése P03 idı elteltével, 1-es körben, a kompresszorok mőködési állapotától függetlenül Ha P15=0, P07=1 a hiba észlelése csak abban az esetben történik, ha a kompresszorok az 1-es körben be vannak kapcsolva, és kompresszorok indításától P03 idı eltelt, egyébként azonnal. Hıszivattyú üzemmódban 1 bar-nal kisebb nyomás aktiválja. Ha P15=1, P07=1 a hiba észlelése P03 idı elteltével, 1-es körben, a kompresszorok mőködési állapotától függetlenül. Hıszivattyú üzemmódban 1 bar-nal kisebb nyomás aktiválja. A riasztás hiszterézise 1 bar. Alacsonynyomás a 2-es körben ld. LP1 P05- töl függ 1-es körben a kompresszor részterhelésen a magas nyomás miatt 2-es körben a kompresszor részterhelésen a magas nyomás miatt Általános termikus túlterhelés P08- tól függ KI C3-4 - KI BE - 32 (R) 2. kör riasztás kijelezve kijelezve - KI KI KI - - BE - 35 (R) ált. A hiba észlelése a kompresszor vagy szivattyú üzemállapotától függetlenül történik. A kompresszorok, szivattyúk és ventilátorok, a védelmi idıktıl függetlenül, leállításra kerülnek, vagy indításukat a szabályzó nem engedélyezi. A kijelzın, a megfelelı hibaüzenet megjelenik és villog. A resetelés a P08, P09, P10, P11, P12 és P13 paraméterek függvénye. Általános termikus túlterhelés az 1-es körben (ld. tp) Általános termikus túlterhelés a 2-es körben (ld. tp) P08- tól függ P08- tól függ Általános P08- tól függ KI C1-2 KI C3-4 - KI BE - 31 (R) 1. kör riasztás - KI BE - 32 (R) 2. kör riasztás BE* BE 40 (R) ált. A digitális bementrıl érkezı általános, ami megjelenik a kijelzın, de a berendezés mőködését nem befolyásolja. Csak a fıpanel használata esetén a riasztás relét aktiválja, kiegészítı panellal a figyelmeztetı relé használható. Áramlási riasztás P08- tól függ KI KI KI - - BE - 35 (R) ált. A riasztás észlelése csak a szivattyú bekapcsolt állapotában történik (e indítás: P01,folyamatos mőködés: P02). A kompresszorok, szivattyúk és ventilátorok, a védelmi idıktıl függetlenül, leállításra kerülnek, a berregı bekapcsol és megjelenik a hibaüzenet. A hibaüzenet aktiválásához a szivattyúnak engedélyezve kell lenni (H05 0). A resetelés a P08, P09, P10, P11, P12 és P13 paraméterek függvénye. Pótszivattyú (10xFL=FLb) A BE 40 (R) ált. A aktiválja a figyelmeztetı relét és a kijelzın megjeleníti az FLb hibaüzentet. Manuális reseteléső. Ez a pótszivattyú aktív állapotát jelenti (ha van) és jelzi, hogy valószínőleg meghibásodott a fıszivattyú, karbantartás szükséges. Ha az áramlási riasztás resetlése automatikus a szabályzó tízszer próbálja elindítani a fıszivattyút, majd megjeleníti az FLb üzenetet. Ha manuális az áramlási riasztás resete, akkor az elsı áramlási hiba után átkapcsol a pótszivattyúra és megjelenik az FLb hibaüzenet. -33-

34 Riasztás jellemzése kijelzın Reset Kompresszor Szivattyú Ventilátor Főtés Szelep Riasztás Felügyeleti Felügyeleti változó Felügyeleti változó jellemzése E1 Szondahiba B1 A KI KI KI KI - BE - 36 (R) Szondahiba Szondahiba esetén a kompresszor, a kondenzátor ventilátorok, a szivattyú (kilépési vent. lev/lev esetben) és a főtés leáll, a berregı megszólal és a riasztás relé behúz. Ha a szonda kompenzációs szeret tölt be, az adott üzemmód kivételével, tovább mőködik, a relé behúz és a kijelzın az E1 hibaüzenet jelenik meg. Készenléti üzem módban is aktív. E2 Szondahiba B2 A KI KI KI KI - BE - 36 (R) Szondahiba E3* Szondahiba B3 A KI KI KI KI - BE - 36 (R) Szondahiba E4* Szondahiba B4 A KI KI KI KI - BE - 36 (R) Szondahiba E5 Szondahiba B5 A KI KI KI KI - BE - 36 (R) Szondahiba E6 Szondahiba B6 A KI KI KI KI - BE - 36 (R) Szondahiba E7* Szondahiba B7 A KI KI KI KI - BE - 36 (R) Szondahiba E8* Szondahiba B8 A KI KI KI KI - BE - 36 (R) Szondahiba Hc1-4 Kompresszorok mőködési ideje elérte A BE 37 (R) Kompr. a szervízelési értékét A berregı nem aktiválódik. EPr EEPROM hiba A BE 40 (R) ált. A RAM-ból nem tudjuk elmenteni az adatokat az EEPROM-ba. Azonban az egység, az elsı áramkimaradásig, továbbra is el tudja látni szabályozó szerepét ( EPr ), utána a RAM-ból is elvész az adat és a kijelzın az EPb hibaüzenet jelenik meg és nem szabályoz tovább. EPb EEPROM hiba (ld. EPr) A KI KI KI KI KI KI KI 35 (R) ált. ESP EL1-2 df1-2 A1 Kommunikációs hiba a kiegészítı kártyával Az egész egység leáll a piros LE folyamatosan világít. Ha az áramellátás nem folytonos (1-2 kör) a ventilátorok sebesség szabályozásában hiba léphet fel. A KI KI KI KI KI BE - 35 (R) ált. A % - - BE* BE 42 (R) Vent. Ezért áramingadozás esetén a ventilátorok max sebességre kapcsolnak. A reset automatikus, az egység mőködése nem befolyásolt. Ha kiegészítı kártyát használunk akkor behúz a riasztás relé. Ha a leolvasztás nem fejezıdik be A BE 40 (R) ált. max idın belül (1,2 kör) fagyveszély az 1-es körben P05- KI - KI BE - 31 (R) 1. kör tól C1-2 riasztás függ A2 Ht Lt AHt ALt Csak folyadékhőtık esetén érvényes, ha H01=2,3,4,5,6 és B2/B6 vízkilépés szonda esetén. Az 1-es körben kompresszorok és a kondenzátor ventillátorok leállnak, a berregı és a riasztás relé aktiválódik. Készenléti üzemben a riasztás nem aktiválódik, csak a fagymentesítı főtés kapcsol be. A resetelés a P05 függvénye. 1. Automata resetelés esetén az egység újraindul ha a hımérséklet magasabb A01+A02-nél. 2. Kézi resetelés esetén riasztás esetén is resetelhetı a berendezés. Ha a hiba A03 idı után még fennáll az egység ismételten leállításra kerül. fagyveszély a 2-es körben ld. A1 P05- tól függ KI C3-4 - KI BE - 32 (R) 2. kör riasztás Magas hımérséklet A BE* BE 41 (R) Hım. A riasztás akkor aktiválódik, ha a B1 szonda eléri a P16-os paraméterben beállított határértéket. Induláskor P17 értékkel késleltetve van. A riasztás relé és a berregı bekapcsol, de a kimeneteket nem tiltja le. Alacsony hımérséklet P05- tól függ BE* BE 41 (R) Hım. irekt elpárolgású egységeknél, az alacsony terem hımérséklet mérésre használatos B1 és B2 szondákkal (A06 alapján). A riasztás resetelése P05 függvényében lehet manuális, vagy automatikus. Csak fıpanel esetén a riasztás relét húzza meg, ha kiegészítı panel is csatolva van, akkor a megfelelı másik relét (ld. üzemmód). Magas hımérséklető figyelmezetetés A KI - KI KI - - BE 40 (R) ált. a rendszer indításakor Alacsony hımérséklető a rendszer indításakor A KI - KI KI - - BE 40 (R) ált. -34-

35 Riasztás jellemzése kijelzın Reset Kompresszor Szivattyú Ventilátor Főtés Szelep Riasztás Felügyeleti Felügyeleti változó Felügyeleti változó jellemzése ELS Alacsony tápfeszültség A BE 40 (R) ált. EHS Magas tápfeszültség A KI KI KI KI KI KI KI 35 (R) ált. L Alacsony terhelés A Jel a kijelzın 1-2 Leolvasztás az adott körben Jel a Ed1 tlan kommunikációs hiba, legalább 5 mp-ig a river 1 -el, 1-es kör leáll A KI C1-2 Ed2 tlan kommunikációs hiba, legalább 5 A KI mp-ig a river 2 -el, 2-es kör leáll C3-4 SH1 Alacsony túlhevítés az 1-es körben, - KI Legalább 5 mp után, 1 kör leáll C1-2 SH2 Alacsony túlhevítés a 2-es körben - KI Legalább 5 mp után, 1 kör leáll C3-4 no1 MOP (maximális üzemi nyomás) 1-es körben no2 MOP (maximális üzemi nyomás) a 2- es körben LO1 LOP (minimális üzemi nyomás) az 1- es körben LO2 LOP (minimális üzemi nyomás) a 2-es körben HA1 Magas elpárolgási hımérséklet az 1- es körben HA2 Magas elpárolgási hımérséklet az 2- es körben EP1 EEPROM hiba river 1 A KI C1-2 EP2 EEPROM hiba river 2 A KI C3-4 ES1 szonda hiba a river 1-en A KI C1-2 ES2 szonda hiba, a river 2-n A KI C3-4 EU1 EV1 hiba, szelep nyitva induláskor A KI C1-2 EU2 EV2 hiba, szelep nyitva induláskor A KI C3-4 Eb1 EV1 elemhiba A KI C1-2 Eb2 EV2 elemhiba A KI C3-4 Ed1 Tlan EV1 kommunikációs hiba A KI C1-2 Ed2 Tlan EV2 kommunikációs hiba A KI C3-4 kijelzın - KI - - BE - 33 (R) EV 1 - KI - - BE - 34 (R) EV 2 - KI - - BE - 33 (R) EV 1 - KI - - BE - 34 (R) EV 2 A BE 38 (R) EV 1 A BE 39 (R) EV 2 A BE 38 (R) EV 1 A BE 39 (R) EV 2 A BE 38 (R) EV 1 A BE 39 (R) EV 2 - KI - - BE - 33 (R) EV 1 - KI - - BE - 34 (R) EV 2 - KI - - BE - 33 (R) EV 1 - KI - - BE - 34 (R) EV 2 - KI - - BE - 33 (R) EV 1 - KI - - BE - 34 (R) EV 2 - KI - - BE - 33 (R) EV 1 - KI - - BE - 34 (R) EV 2 - KI - - BE - 33 (R) EV 1 - KI - - BE - 34 (R) EV Firmware paraméterek H96-H97 H98 H99 river 1-2 szoftver verziója Kiegészítı panel szoftvr verziója mch2 szoftver verziója -35-

36 A µc 2 bekötése Fıpanel Lábkiosztás ld. /XX, H01 és H11 paraméterek Kiegészítı panel Lábkiosztás ld. /XX, H01 és H11 paraméterek -36-

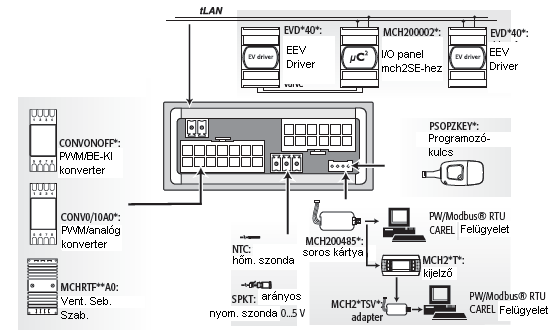

37 Elektronikus expanziós szelep river Csatlakoztatás tlan hálózaton, Használatához kondenzációs nyomásszonda szükséges! Ventilátor PWM sebesség szabályozás (MCHRTF*) A mőködés feltétele, hogy µc 2 (G és G0) és a sebességszabályzó azonos fázisra legyen kötve! Háromfázisú trafó használata tilos! A szabályzó panelt le kell földelni. Ventilátor BE/KI szabályozás (CONVONOFF0) A szabályzó BE/KI kapcsolásra használatos. PWM -> 0-10 V átalakító (CONV0/10A0) 0-10 V-os sebességszabályozású ventilátorok is szabályozhatóvá válnak -37-
