1 victrix50_75prosi_ujra.qxp :27 Page 1 VICTRIX 50 és 75 Nagyteljesítményű, fali, kondenzációs kazánok

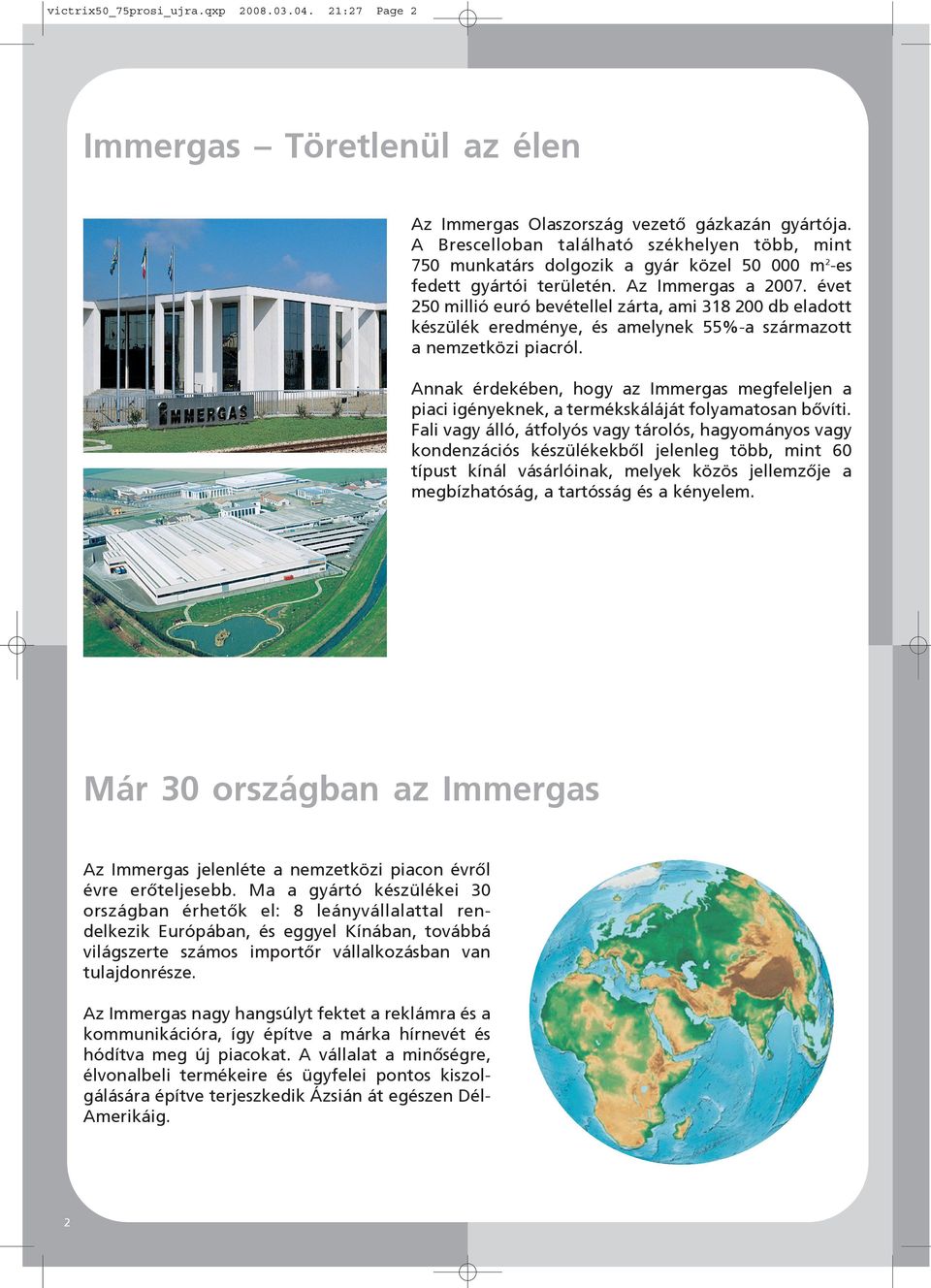

2 victrix50_75prosi_ujra.qxp :27 Page 2 Immergas Töretlenül az élen Az Immergas Olaszország vezető gázkazán gyártója. A Brescelloban található székhelyen több, mint 750 munkatárs dolgozik a gyár közel m 2-es fedett gyártói területén. Az Immergas a évet 250 millió euró bevétellel zárta, ami db eladott készülék eredménye, és amelynek 55%-a származott a nemzetközi piacról. Annak érdekében, hogy az Immergas megfeleljen a piaci igényeknek, a termékskáláját folyamatosan bővíti. Fali vagy álló, átfolyós vagy tárolós, hagyományos vagy kondenzációs készülékekből jelenleg több, mint 60 típust kínál vásárlóinak, melyek közös jellemzője a megbízhatóság, a tartósság és a kényelem. Már 30 országban az Immergas Az Immergas jelenléte a nemzetközi piacon évről évre erőteljesebb. Ma a gyártó készülékei 30 országban érhetők el: 8 leányvállalattal rendelkezik Európában, és eggyel Kínában, továbbá világszerte számos importőr vállalkozásban van tulajdonrésze. Az Immergas nagy hangsúlyt fektet a reklámra és a kommunikációra, így építve a márka hírnevét és hódítva meg új piacokat. A vállalat a minőségre, élvonalbeli termékeire és ügyfelei pontos kiszolgálására építve terjeszkedik Ázsián át egészen DélAmerikáig. 2

3 victrix50_75prosi_ujra.qxp :27 Page 3 Az alacsony szennyezőanyag-kibocsátású, környezetbarát termékekért a Föld is hálás Az Immergas kiemelt figyelmet szentel a környezetnek és a természetnek. Kutatási és fejlesztési beruházásaink során egyre inkább ezek megóvása kerül a középpontba. Ezzel járulunk hozzá, hogy világunk tisztább és élhetőbb legyen. Új termékek fejlesztésekor elsődleges cél a további energiamegtakarítási lehetőségek felkutatása az energiafogyasztás és a szennyezőanyag-kibocsátás mérséklésének érdekében. A kondenzáció öröme A kondenzációs készülékek speciális égőegységüknek, hatékonyabb energiafelhasználásuknak, és ez által alacsonyabb szénmonoxid és nitrogénoxid kibocsátásnak köszönhetően kevésbé terhelik a környezetet. Az Immergas kondenzációs gázkazánok az UNI EN 297 szabvány szerint környezetvédelmi szempontból a legkedvezőbb, 5-ös osztályba tartoznak. Fejlett modulációs rendszerüknek köszönhetően a készülékek teljesítménye mindig összhangban van a tényleges hőigénnyel, mellyel optimális működést és tüzelőanyag-fogyasztást tesznek lehetővé. Hagyományos készülékekkel összehasonlítva a kondenzációs gázkazánok modulációs tartománya szélesebb, így jobban illeszkednek a különböző igényekhez. 3

4 victrix50_75prosi_ujra.qxp :27 Page 4 Hőteljesítmény: ,8 kw A VICTRIX 50 és VICTRIX 75 készülékek fali, kondenzációs kazánok, figyelemre méltó 50, illetve 72,6 kw hőteljesítménnyel. Ezek a nagyteljesítményű, magas hatásfokú berendezések ideálisak többlakásos társasházak, ipari létesítmények kiszolgálására. A VICTRIX 50 és VICTRIX 75 típusú készülékek csak fűtő kazánok, melyek telepíthetők egyedileg vagy akár kaszkád rendszerben is. A VICTRIX termékcsaládot jellemző széles modulációs tartomány és a 2-8 készülék kaszkád rendszerű üzemeltetésének lehetősége egyedülállóan rugalmas rendszer kiépítését teszi lehetővé. Modulációs tartomány 10 kw 580,8 kw 4

5 victrix50_75prosi_ujra.qxp :27 Page 5 A kaszkád rendszer Legalább két készülék kaszkád üzemmódú telepítésekor a kazánokat egy külső vezérlőegység kezeli egyetlen, a telepített kazánok összteljesítményével rendelkező berendezésként. A hőigény kielégítése többkazános rendszerrel számos előnnyel bír: Mivel a fűtési szezon legnagyobb részében a hőigény a rendszer névleges teljesítményének töredékével is kielégíthető, a többkazános rendszer lényegesen nagyobb rugalmassága révén hatékonyabb egy egyetlen, nagyteljesítményű, nagyrészt részterhelésen üzemelő rendszernél. A nagyobb hatékonyság hosszútávon kisebb költséget jelent. A hőigényt biztonságosabb több készülékkel kielégíteni, így a fogyasztó valamely kazán karbantartásakor sem marad fűtés nélkül. A több készülék között megoszló terhelés és a váltakozó beléptetési sorrend az egyes készülék esetében kisebb igénybevételt, így hosszabb élettartamot eredményez. Készülékek terhelése a különböző hőigények mellett Minimális terhelés Alacsony terhelés Közepes terhelés Maximális terhelés 5

6 victrix50_75prosi_ujra.qxp :27 Page 6 Szabályozástechnika A VICTRIX 50 és VICTRIX 75 készülékek újgenerációs elektronikával rendelkeznek, melyek rugalmasságának köszönhetően a kazánok mindig a legjobb teljesítményüket nyújtják. Többzónás vagy kaszkád rendszerek telepítésekor fontos, hogy a szabályzót megfelelően állítsuk be, hogy a rendszer minden elemét megfelelően működtesse. A szabályozórendszer elemei Kaszkád- és zóna szabályozó Kaszkád- és zóna szabályozó Ez a szabályozórendszer központi eleme. Lehetővé teszi 2-8 kazán vezérlését, működési paramétereinek megfigyelését és léptetését. Az egység a hőigénynek megfelelően szabályozza a kazánok előremenő fűtővíz hőmérsékletét. A szabályzó három független fűtési zónát (melyből kettő keverőszelepes is lehet) és egy indirekt HMV tárolót képes kezelni. A szabályzóból akár öt is összekapcsolható, melyből egyet, a vezér egységet kell a készülékhez kötni. Az így kialakított rendszerben akár 5 indirekt HMV tároló és 15 független fűtési zóna is lehet, melyből legfeljebb 10 lehet keverőszelepes. Digitális távvezérlő A kaszkád- és zóna szabályozó egységhez kapcsolva lehetővé teszi a központi egység távoli programozását és az aktuális üzemállapot jellemzőinek megtekintését. Távszabályozó Kaszkád- és zóna szabályozóhoz kapcsolva lehetővé teszi, hogy a felhasználó az adott helyiség (fűtési zóna) kívánt hőmérsékletét csökkentse vagy növelje maximum 3 fokkal. Digitális távvezérlő Külsőhőmérséklet-érzékelő A kazánhoz kapcsolva lehetővé teszi, hogy a vezérlés az időjárásnak megfelelően automatikusan állítsa be az előremenő fűtővíz hőmérsékletét. Előremenő fűtővíz hőmérséklet érzékelő Zónánként egy érzékelő bekötése szükséges a kaszkád- és zóna szabályozóba, hogy a rendszer megfelelően működhessen. Távszabályozó Tároló érzékelő A kaszkád- és zóna szabályozóhoz kapcsolva lehetővé teszi az indirekt HMV tároló programozott vezérlését. A szabályzó egység képes cirkulációs szivattyú vezérlésére is, valamint védelmet nyújt a legionella baktériumokkal szemben a tároló időnkénti termikus fertőtlenítése révén. 6

7 victrix50_75prosi_ujra.qxp :27 Page 7 Teljes rendszer A VICTRIX 50 és VICTRIX 75 készülékekhez az Immergas számos kiegészítőt kínál, melyek segítségével leegyszerűsödik a rendszer telepítése. Hidraulikai szerelvények Külső, indirekt HMV tároló Biztonsági szerelvények Füstgáz elvezető rendszer Szabályozók 7

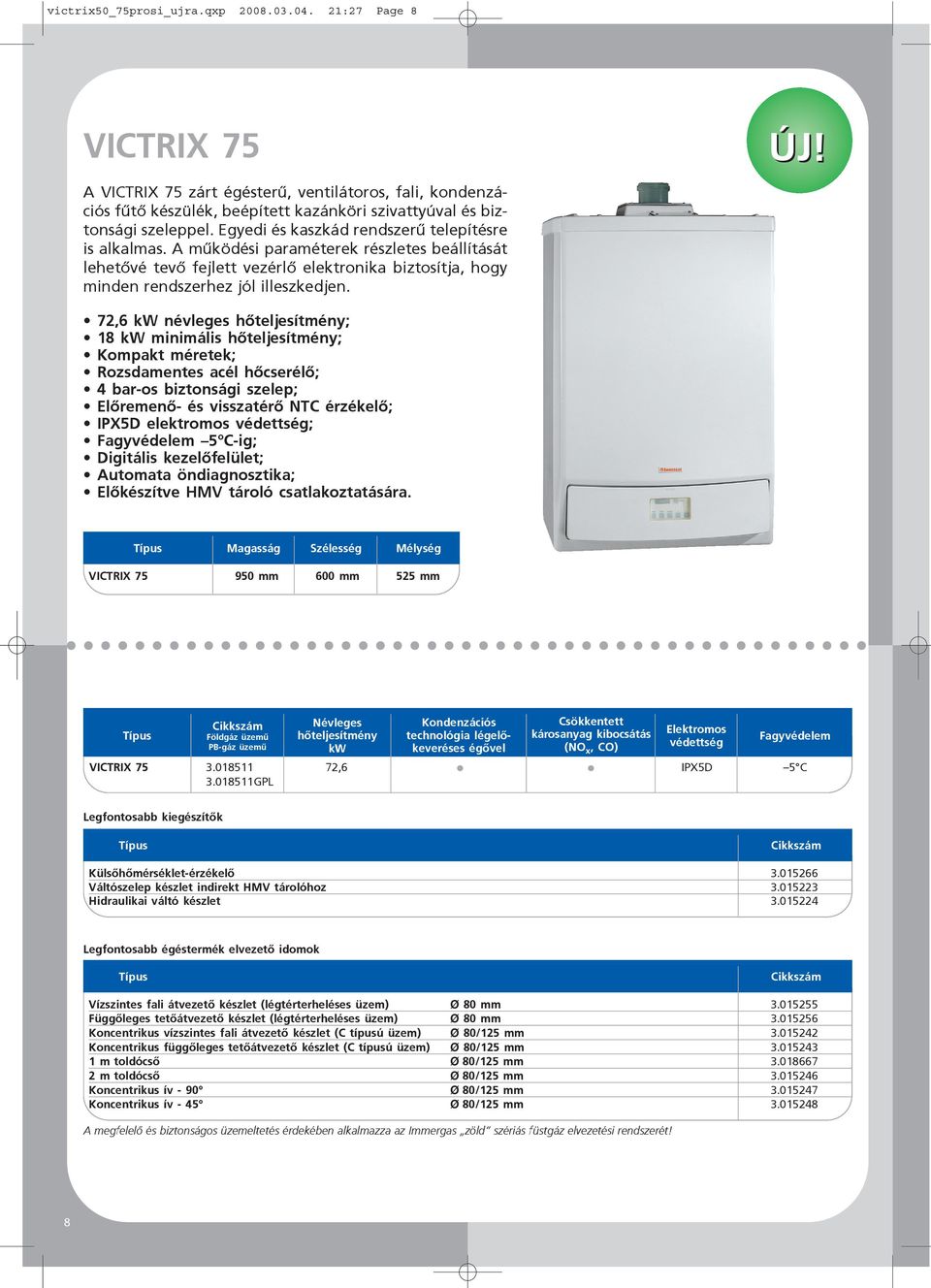

8 victrix50_75prosi_ujra.qxp :27 Page 8 VICTRIX 75 ÚJ! A VICTRIX 75 zárt égésterű, ventilátoros, fali, kondenzációs fűtő készülék, beépített kazánköri szivattyúval és biztonsági szeleppel. Egyedi és kaszkád rendszerű telepítésre is alkalmas. A működési paraméterek részletes beállítását lehetővé tevő fejlett vezérlő elektronika biztosítja, hogy minden rendszerhez jól illeszkedjen. 72,6 kw névleges hőteljesítmény; 18 kw minimális hőteljesítmény; Kompakt méretek; Rozsdamentes acél hőcserélő; 4 bar-os biztonsági szelep; Előremenő- és visszatérő NTC érzékelő; IPX5D elektromos védettség; Fagyvédelem 5 C-ig; Digitális kezelőfelület; Automata öndiagnosztika; Előkészítve HMV tároló csatlakoztatására. Típus Magasság Szélesség Mélység VICTRIX mm 600 mm 525 mm Típus Cikkszám Földgáz üzemű PB-gáz üzemű Névleges hőteljesítmény kw Kondenzációs technológia légelőkeveréses égővel Csökkentett károsanyag kibocsátás (NO x, CO) Elektromos védettség Fagyvédelem VICTRIX ,6 IPX5D 5 C GPL Legfontosabb kiegészítők Típus Cikkszám Külsőhőmérséklet-érzékelő Váltószelep készlet indirekt HMV tárolóhoz Hidraulikai váltó készlet Legfontosabb égéstermék elvezető idomok Típus Cikkszám Vízszintes fali átvezető készlet (légtérterheléses üzem) Ø 80 mm Függőleges tetőátvezető készlet (légtérterheléses üzem) Ø 80 mm Koncentrikus vízszintes fali átvezető készlet (C típusú üzem) Ø 80/125 mm Koncentrikus függőleges tetőátvezető készlet (C típusú üzem) Ø 80/125 mm m toldócső Ø 80/125 mm m toldócső Ø 80/125 mm Koncentrikus ív - 90 Ø 80/125 mm Koncentrikus ív - 45 Ø 80/125 mm A megfelelő és biztonságos üzemeltetés érdekében alkalmazza az Immergas zöld szériás füstgáz elvezetési rendszerét! 8

9 victrix50_75prosi_ujra.qxp :27 Page 9 VICTRIX 50 A VICTRIX 50 zárt égésterű, ventilátoros, fali, kondenzációs fűtő készülék, beépített kazánköri szivattyúval és biztonsági szeleppel. Egyedi és kaszkád rendszerű telepítésre is alkalmas. A működési paraméterek részletes beállítását lehetővé tevő fejlett vezérlő elektronika biztosítja, hogy minden rendszerhez jól illeszkedjen. 50 kw névleges hőteljesítmény; 10 kw minimális hőteljesítmény; Kompakt méretek; Rozsdamentes acél hőcserélő; 4 bar-os biztonsági szelep; Előremenő- és visszatérő NTC érzékelő; IPX5D elektromos védettség; Fagyvédelem 5 C-ig; Digitális kezelőfelület; Automata öndiagnosztika; Előkészítve HMV tároló csatlakoztatására. Típus Magasság Szélesség Mélység VICTRIX mm 600 mm 525 mm Típus Cikkszám Földgáz üzemű PB-gáz üzemű Névleges hőteljesítmény kw Kondenzációs technológia légelőkeveréses égővel Csökkentett károsanyag kibocsátás (NO x, CO) Elektromos védettség Fagyvédelem VICTRIX IPX5D 5 C GPL Legfontosabb kiegészítők Típus Cikkszám Külsőhőmérséklet-érzékelő Váltószelep készlet indirekt HMV tárolóhoz Hidraulikai váltó készlet Legfontosabb égéstermék elvezető idomok Típus Cikkszám Vízszintes fali átvezető készlet (légtérterheléses üzem) Ø 80 mm Függőleges tetőátvezető készlet (légtérterheléses üzem) Ø 80 mm Koncentrikus Típus vízszintes fali átvezető készlet (C típusú üzem) Ø 80/125 mm Cikkszám Koncentrikus függőleges tetőátvezető készlet (C típusú üzem) Ø 80/125 mm m toldócső Ø 80/125 mm m toldócső Ø 80/125 mm Koncentrikus ív - 90 Ø 80/125 mm Koncentrikus ív - 45 Ø 80/125 mm A megfelelő és biztonságos üzemeltetés érdekében alkalmazza az Immergas zöld szériás füstgáz elvezetési rendszerét! 9

10 victrix50_75prosi_ujra.qxp :27 Page 10 Befoglaló- és csatlakozó méretek Ø 80/125 mm koncentrikus vízszintes égéstermék kivezetés / levegő bevezetés Ø 80 mm vízszintes égéstermék kivezetés GÁZ G 3/4 CSATLAKOZÓ MÉRETEK FŰTŐVÍZ KONDENZVÍZ ELVEZETÉS R - VISSZATÉRŐ ÁG M - ELŐREMENŐ ÁG SC 11/2 11/2 25 mm Jelmagyarázat: V - Elektromos csatlakozás M - Fűtési előremenő ág SC - Kondenzvíz elvezetés G - Gázcsatlakozás R - Fűtési visszatérő ág Szivattyú jelleggörbék VICTRIX 50 VICTRIX Nyomáskülönbség (kpa) Emelőmagasság (v.o.m.) Nyomáskülönbség (kpa) Emelőmagasság (v.o.m.) Térfogatáram (l/h) Térfogatáram (l/h) 10 Jelmagyarázat: szivattyú harmadik fokozatban, készülék egykazános rendszerben szivattyú második fokozatban, készülék egykazános rendszerben szivattyú harmadik fokozatban, készülék kaszkád rendszerben, visszacsapó-szelep beépítve szivattyú második fokozatban, készülék kaszkád rendszerben, visszacsapó-szelep beépítve

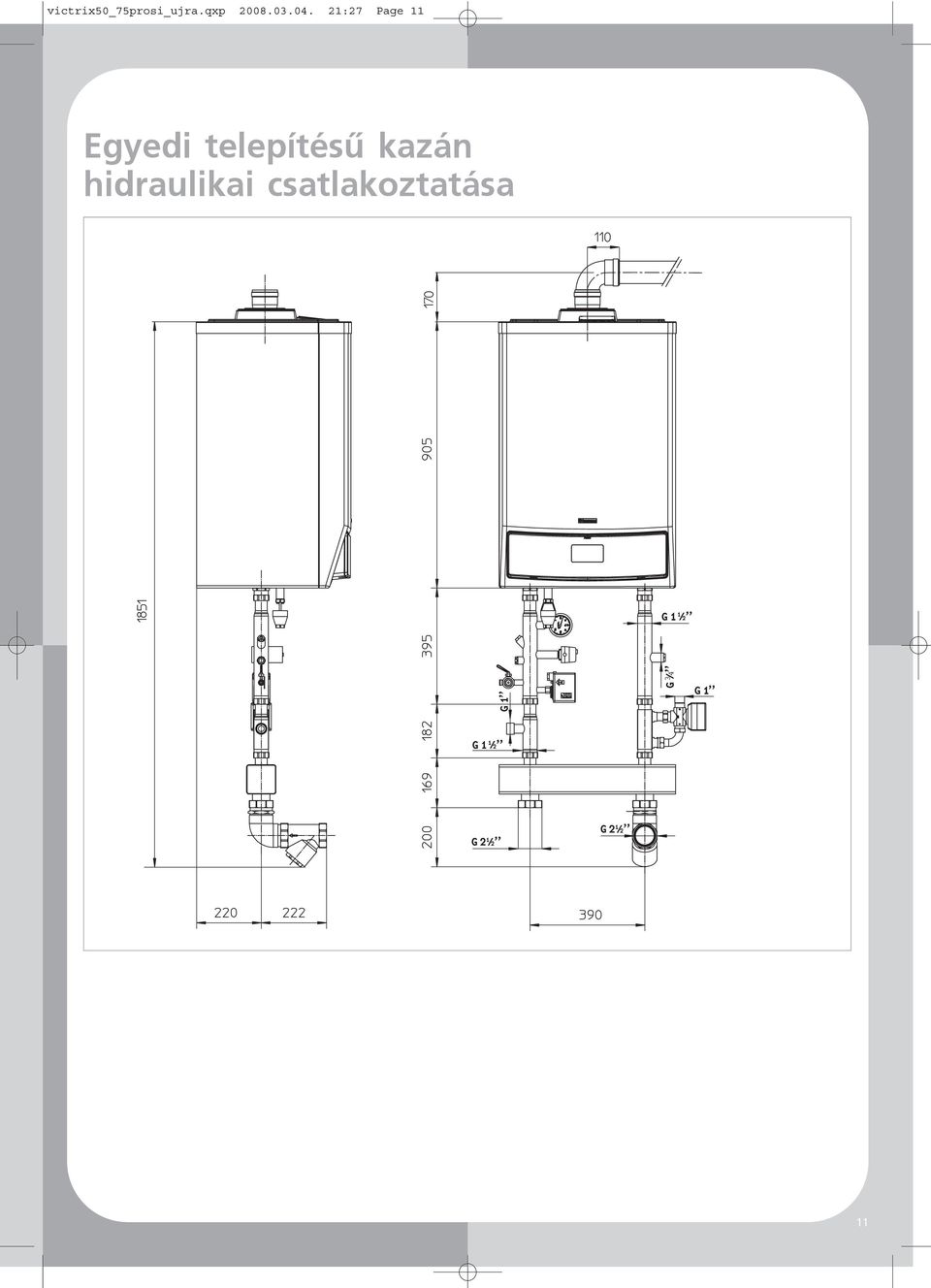

11 victrix50_75prosi_ujra.qxp :27 Page 11 Egyedi telepítésű kazán hidraulikai csatlakoztatása

12 victrix50_75prosi_ujra.qxp :27 Page 12 Hidraulikai és elektromos kapcsolási rajzok Készülék egyedi telepítése fűtésre és használati melegvíz előállításra külső, indirekt tárolóval, mely napkollektoros rendszerhez csatlakozik Hidraulikai kapcsolás Kondenzvíz elvezetés Jelmagyarázat: 1 - VICTRIX 50/75 kazán 2 - Helyiség termosztát 3 - Külsőhőmérséklet-érzékelő 4 - Merülőhüvely előremenő vízhőmérséklet méréséhez 5 - Csatlakozócsonk külső nyomáskapcsolóhoz 6 - Elzárócsap külső nyomásmérőhöz 7 - Mágnesszelep 8 - Hőmérő 9 - Manuálisan visszakapcsolható határoló-termosztát 10 - Manuálisan visszakapcsolható nyomás-határoló 11 - Keringtető szivattyú 12 - Csatlakozócsonk tágulási tartályhoz 13 - Tágulási tartály 14 - Motoros váltószelep 15 - Hidraulikai váltó 16 - Iszapleválasztó 17 - Külső HMV tároló 18 - HMV tároló érzékelő 19 - Szolár rendszer szabályozója 20 - Szolár rendszer szivattyúja 21 - Napkollektor 22 - Napkollektor érzékelő Gázvezeték Töltővezeték Elektromos kapcsolás Jelmagyarázat: 1 - VICTRIX 50/70 kazán 2 - Külsőhőmérséklet-érzékelő 3 - HMV tároló érzékelő 4 - Helyiség termosztát 5 - Motoros váltószelep Fekete Black Narancs Orange Piros Red 12

13 victrix50_75prosi_ujra.qxp :27 Page 13 Egyedi telepítésű kazán két keverőszelepes és egy direkt fűtési körrel, valamint külső, zónaként vezérelt indirekt használati melegvíz tárolóval Hidraulikai kapcsolás Jelmagyarázat: 1 - VICTRIX 50/75 kazán 2 - Külsőhőmérséklet-érzékelő 3 - Merülőhüvely előremenő fűtővíz-hőmérséklet méréséhez 4 - Csatlakozócsonk külső nyomáskapcsolóhoz 5 - Elzárócsap külső nyomásmérőhöz 6 - Mágnesszelep 7 - Hőmérő 8 - Manuálisan visszakapcsolható határoló-termosztát 9 - Manuálisan visszakapcsolható nyomás-határoló 10 - Csatlakozócsonk tágulási tartályhoz 11 - Tágulási tartály 12 - Hidraulikai váltó 13 - Iszapleválasztó 14 - Közös előremenő fűtővíz-hőmérséklet érzékelő 15 - Digitális távvezérlő zóna (CMI-1) biztonsági termosztátja zóna (CMI-1) keringtető szivattyúja zóna (CMI-1) előremenő fűtővíz hőmérséklet érzékelője zóna (CMI-1) keverőszelepe zóna (CMI-2) biztonsági termosztátja zóna (CMI-2) keringtető szivattyúja zóna (CMI-2) előremenő fűtővíz hőmérséklet érzékelő zóna (CMI-2) keverőszelepe 24 - Kézi helyiséghőmérséklet távszabályozó 25 - Visszacsapó-szelep zóna (CD) keringtető szivattyúja 27 - Kaszkád- és zóna szabályozó 28 - Tároló köri szivattyú 29 - Indirekt HMV tároló 30 - Tároló érzékelő Kondenzvíz elvezetés ZONE 1. zóna 1 (CMI-1) (CMI1) ZONE 2. zóna 2 (CMI-1) (CMI2) ZONE 3. zóna 3 (CMI-1) (CD) Gázvezeték Töltővezeték Elektromos kapcsolás Jelmagyarázat: 1-3. zóna (CD) keringtető szivattyúja 2 - HMV tároló köri szivattyú 3 - Tároló érzékelő 4-1. zóna (CMI-1) keverőszelepe 5-1. zóna (CMI-1) keringtető szivattyúja 6-1. zóna (CMI-1) biztonsági termosztátja 7-1. zóna (CMI-1) előremenő fűtővíz hőmérséklet érzékelő 8-2. zóna (CMI-2) keverőszelepe 9-2. zóna (CMI-2) keringtető szivattyúja zóna (CMI-2) biztonsági termosztátja zóna (CMI-2) fűtővíz előremenő hőmérséklet érzékelő 12 - Közös fűtővíz előremenő hőmérséklet érzékelő 13 - Digitális távvezérlő 14 - Kézi helyiséghőmérséklet távszabályozó 15 - Külső főkapcsoló 16 - Külsőhőmérséklet-érzékelő 17 - Kaszkád- és zóna szabályozó 18 - VICTRIX 50/75 kazán 3. zóna HMV tároló kör 1. zóna Közös Nyitás Zárás Közös Nyitás Zárás 2. zóna 13

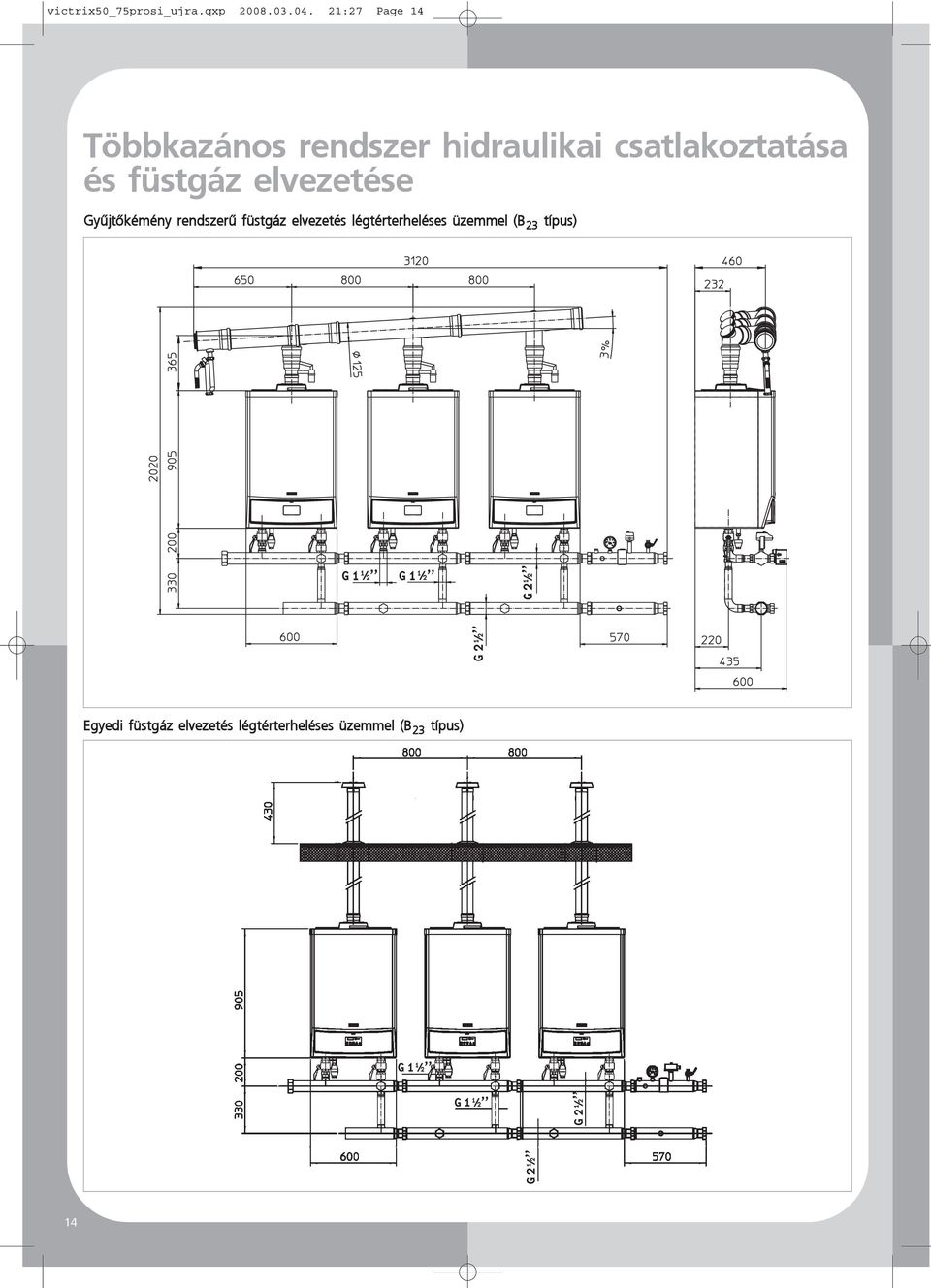

14 victrix50_75prosi_ujra.qxp :27 Page 14 Többkazános rendszer hidraulikai csatlakoztatása és füstgáz elvezetése Gyűjtőkémény rendszerű füstgáz elvezetés légtérterheléses üzemmel (B 23 típus) Egyedi füstgáz elvezetés légtérterheléses üzemmel (B 23 típus) 14

15 victrix50_75prosi_ujra.qxp :27 Page 15 Kaszkád telepítésű kazánok két keverőszelepes és egy direkt fűtési körrel, valamint külső, zónaként vezérelt indirekt használati melegvíz tárolóval Hidraulikai kapcsolás Jelmagyarázat: 1 - VICTRIX 50/75 kazán 2 - Golyóscsap 3 - Visszacsapó-szelep 4 - Mágnesszelep 5 - Külsőhőmérséklet-érzékelő 6 - Merülőhüvely előremenő fűtővíz-hőmérséklet méréséhez 7 - Hőmérő 8 - Manuálisan visszakapcsolható nyomás-határoló 9 - Manuálisan visszakapcsolható határoló-termosztát 10 - Elzárócsap külső nyomásmérőhöz 11 - Csatlakozócsonk külső nyomáskapcsolóhoz 12 - Csatlakozócsonk tágulási tartályhoz 13 - Tágulási tartály 14 - Közös előremenő fűtővíz-hőmérséklet érzékelő 15 - Iszapleválasztó 16 - Hidraulikai váltó 17 - Digitális távvezérlő 18 - Kézi helyiséghőmérséklet távszabályozó zóna (CMI-1) biztonsági termosztátja zóna (CMI-1) keringtető szivattyúja zóna (CMI-1) előremenő fűtővíz hőmérséklet érzékelője zóna (CMI-1) keverőszelepe zóna (CMI-2) biztonsági termosztátja zóna (CMI-2) keringtető szivattyúja zóna (CMI-2) előremenő fűtővíz hőmérséklet érzékelő zóna (CMI-2) keverőszelepe zóna (CD) keringtető szivattyúja 28 - Kaszkád- és zóna szabályozó 29 - Tároló köri szivattyú 30 - Indirekt HMV tároló 31 - HMV tároló érzékelő 1. zóna (CMI-1) 2. zóna (CMI-1) 3. zóna (CD) Kondenzvíz elvezetés Gázvezeték Töltővezeték Elektromos kapcsolás 3. zóna HMV tároló kör 1. zóna Közös Nyitás Zárás Közös Nyitás Zárás 2. zóna Jelmagyarázat: 1-3. zóna (CD) Keringtető szivattyúja 2 - Tároló köri szivattyú 3 - HMV tároló érzékelő 4-1. zóna (CMI-1) keverőszelepe 5-1. zóna (CMI-1) keringtető szivattyúja 6-1. zóna (CMI-1) biztonsági termosztátja 7-1. zóna (CMI-1) előremenő fűtővíz hőmérséklet érzékelője 8-2. zóna (CMI-1) keverőszelepe 9-2. zóna (CMI-1) keringtető szivattyúja zóna (CMI-1) biztonsági termosztátja zóna (CMI-1) előremenő fűtővíz hőmérséklet érzékelője 12 - Közös fűtővíz előremenő hőmérséklet érzékelő 13 - Digitális távvezérlő 14 - Kézi helyiséghőmérséklet távszabályozó 15 - Külső főkapcsoló 16 - Kaszkád- és zóna szabályozó 17 - Külsőhőmérséklet-érzékelő 18 - VICTRIX 50/75 kazán CIM 0 CIM 1 CIM 2 CIM 3 CIM 4 CIM 5 15

16 victrix50_75prosi_ujra.qxp :27 Page 16 Kaszkád telepítésű kazánok négy keverőszelepes és két direkt fűtési körrel, valamint két külső, zónaként vezérelt indirekt használati melegvíz tárolóval Hidraulikai kapcsolás Jelmagyarázat: 1 - VICTRIX 50/75 kazán 2 - Golyóscsap 3 - Visszacsapó-szelep 4 - Mágnesszelep 5 - Külsőhőmérséklet-érzékelő 6 - Merülőhüvely előremenő fűtővíz-hőmérséklet méréséhez 7 - Hőmérő 8 - Manuálisan visszakapcsolható nyomás-határoló 9 - Manuálisan visszakapcsolható határoló termosztát 10 - Elzárócsap külső nyomásmérőhöz 11 - Csatlakozócsonk külső nyomáskapcsolóhoz 12 - Csatlakozócsonk tágulási tartályhoz 13 - Tágulási tartály 14 - Közös előremenő fűtővíz-hőmérséklet érzékelő 15 - Iszapleválasztó 16 - Hidraulikai váltó 17/ Kaszkád- és zóna szabályozó 18/ Digitális távvezérlő 19/ Kézi helyiséghőmérséklet távszabályozó 20/ /4. zóna (CMI-1/3) biztonsági termosztátja 21/ /4. zóna (CMI-1/3) keringtető szivattyúja 22/ /4. zóna (CMI-1/3) előremenő fűtővíz hőmérséklet érzékelője 23/ /4. zóna (CMI-1/3) keverőszelepe 24/ /5. zóna (CMI-2/4) biztonsági termosztátja 25/ /5. zóna (CMI-2/4) keringtető szivattyúja 26/ /5. zóna (CMI-2/4) előremenő fűtővíz hőmérséklet érzékelője 27/ /5. zóna (CMI-2/4) keverőszelepe 28/ /6. zóna (CD-1/2) keringtető szivattyúja 29/ /2. tároló kör szivattyúja 30/ Indirekt HMV tároló 31/ HMV tároló érzékelő 32 - Beszabályozó-szelep 4. zóna (CMI-3) 5. zóna (CMI-4) 6. zóna (CD-2) 1. zóna (CMI-1) 2. zóna (CMI-1) 3. zóna (CD) Kondenzvíz elvezetés Gázvezeték Töltővezeték Elektromos kapcsolás 3. zóna HMV tároló kör 1. zóna 2. zóna 6. zóna 2. HMV tároló 4. zóna kör 5. zóna Közös Nyitás Zárás Közös Nyitás Zárás Közös Nyitás Zárás Közös Nyitás Zárás CIM 0 CIM 1 CIM 2 Jelmagyarázat: 1/ /6. zóna (CD-1/2) keringtető szivattyúja 2/ /2. tároló kör szivattyúja 3/3-1 - HMV tároló érzékelő 4/ /4. zóna (CMI-1/3) keverőszelepe 5/ /4. zóna (CMI-1/3) keringtető szivattyúja 6/ /4. zóna (CMI-1/3) biztonsági termosztátja 7/ /4. zóna (CMI-1/3) előremenő fűtővíz hőmérséklet érzékelője 8/ /5. zóna (CMI-2/4) keverőszelepe 9/ /5. zóna (CMI-2/4) keringtető szivattyúja 10/ /5. zóna (CMI-2/4) biztonsági termosztáta 11/ /5. zóna (CMI-2/4) előremenő fűtővíz hőmérséklet érzékelője 12 - Közös előremenő fűtővíz hőmérséklet érzékelő 13/ Digitális távvezérlő 14/ Kézi helyiséghőmérséklet távszabályozó 15 - Külső főkapcsoló 16/ Kaszkád- és zóna szabályozó 17 - Külsőhőmérséklet-érzékelő 18 - Victrix 50/75 kazán 16

17 victrix50_75prosi_ujra.qxp :27 Page 17 Műszaki adatok Mértékegység VICTRIX 50 VICTRIX 75 Névleges hőterhelés kw 50,8 74,6 Minimális hőterhelés kw 10,4 18,5 Névleges hőteljesítmény kw 50,0 72,6 Minimális hőteljesítmény kw 10,0 18,1 Névleges hatásfok maximális hőterhelésnél (80/60 C) % 98,5 97,3 Névleges hatásfok 30%-os hőterhelésnél (80/60 C) % 96,0 101,0 Névleges hatásfok maximális hőterhelésnél (50/30 C) % 106,0 104,5 Hatásfok 30%-os hőterhelésnél (50/30 C) % 106,5 107,6 Névleges hatásfok maximális hőterhelésnél (40/30 C) % 107,0 107,0 Névleges hatásfok 30%-os hőterhelésnél (40/30 C) % 107,0 107,6 Kéményveszteség bekapcsolt égőnél % 1,3 2,3 Kéményveszteség kikapcsolt égőnél % 0,02 0,01 Burkolat vesztesége bekapcsolt égőnél % 0,2 0,4 Burkolat vesztesége kikapcsolt égőnél % 0,47 0,32 Gázfogyasztás névleges hőterhelésnél* m 3 /h 5,37 7,90 Füstgáz hőmérséklet maximális hőterhelésnél* C Füstgázhőmérséklet minimális hőterhelésnél* C Füstgáz tömegáram maximális hőterhelésnél* kg/h Füstgáz tömegáram minimális hőterhelésnél* kg/h Égéstermék CO 2 tartalma maximális hőterhelésnél, 0% O 2 tartalom mellett* % 9,3 9,2 Égéstermék CO 2 tartalma minimális hőterhelésnél, 0% O 2 tartalom mellett* % 9,0 8,9 Égéstermék CO tartalma maximális hőterhelésnél, 0% O 2 tartalom mellett* ppm Égéstermék CO tartalma minimális hőterhelésnél, 0% O 2 tartalom mellett* ppm 6 7 Égéstermék NO x tartalma maximális hőterhelésnél, 0% O 2 tartalom mellett* ppm Égéstermék NO x tartalma minimális hőterhelésnél, 0% O 2 tartalom mellett* ppm Súlyozott CO kibocsátás* mg/kwh Súlyozott NO x kibocsátás* mg/kwh NO x kibocsátási osztály Fűtővíz-hőmérséklet szabályozási tartománya C Maximális fűtővíz-hőmérséklet C Fűtési rendszer maximális üzemi nyomása bar 4,4 4,4 Rendelkezésre álló nyomáskülönbség 1000 l/h térfogatáramnál kpa 52,9 65,5 Befoglaló méretek Magasság mm Szélesség mm Mélység mm Hálózati feszültség V / Hz 230 / / 50 Névleges áramfelvétel A 0,85 1,26 Névleges teljesítmény felvétel W Ventilátor teljesítmény felvétele W Keringtető szivattyú teljesítmény felvétele W Elektromos védettség IP X5D X5D Kazán víztartalma liter 3,7 4,0 Teljes tömege (vízzel feltöltve) Kg *Földgáz üzem esetén 17

18 victrix50_75prosi_ujra.qxp :27 Page 18 Füstgáz elvezetési rendszerek Egyedi telepítés A VICTRIX 50 és VICTRIX 75 készülékek gyárilag légtérterheléses (B 23 ) üzemű működésre vannak felkészítve, de zárt (C típusú) rendszerben is üzemelhetnek az Immergas zöld szériás koncentrikus füstgáz elvezető rendszerét alkalmazva. A gyári rendszer megfelelően védett a korrózióval szemben és kialakításának köszönhetően könnyen szerelhető. FÜSTGÁZ ELVEZETŐ IDOMOK EGYEDI TELEPÍTÉSŰ VICTRIX 50/75 KAZÁNHOZ LÉGTÉRTERHELÉSES, B 23 TÍPUSÚ ÜZEMRE Megnevezés Cikkszám Ø 80 mm-es vízszintes elvezető készlet Légtérterheléses üzemmódban túlnyomásos üzemre alkalmas kéménybe történő bekötéshez. Ø 80 mm-es vízszintes kivezető készlet Légtérterheléses üzemmódban kültérbe történő füstgáz kivezetéshez. Ø 80 mm-es függőleges kivezető készlet Légtérterheléses üzemmódban kültérbe történő füstgáz kivezetéshez. 0,5 m Ø 80 mm-es toldócső m Ø 80 mm-es toldócső m Ø 80 mm-es toldócső Ø 80 mm-es 90 -os ív Ø 80 mm-es 45 -os ív

19 victrix50_75prosi_ujra.qxp :27 Page 19 KONCENTRIKUS FÜSTGÁZ ELVEZETŐ IDOMOK EGYEDI TELEPÍTÉSŰ VICTRIX 50/75 KAZÁNHOZ, C TÍPUSÚ ÜZEMRE Megnevezés Cikkszám Ø 80/125 mm-es koncentrikus vízszintes fali átvezető készlet Ø 80/125 mm-es koncentrikus függőleges kivezető készlet Ø 80/125 mm-es lapostető átvezető gallér m Ø 80/125 mm-es koncentrikus toldócső m Ø 80/125 mm-es koncentrikus toldócső Ø 80/125 mm-es koncentrikus 90 ív Ø 80/125 mm-es koncentrikus 45 ív

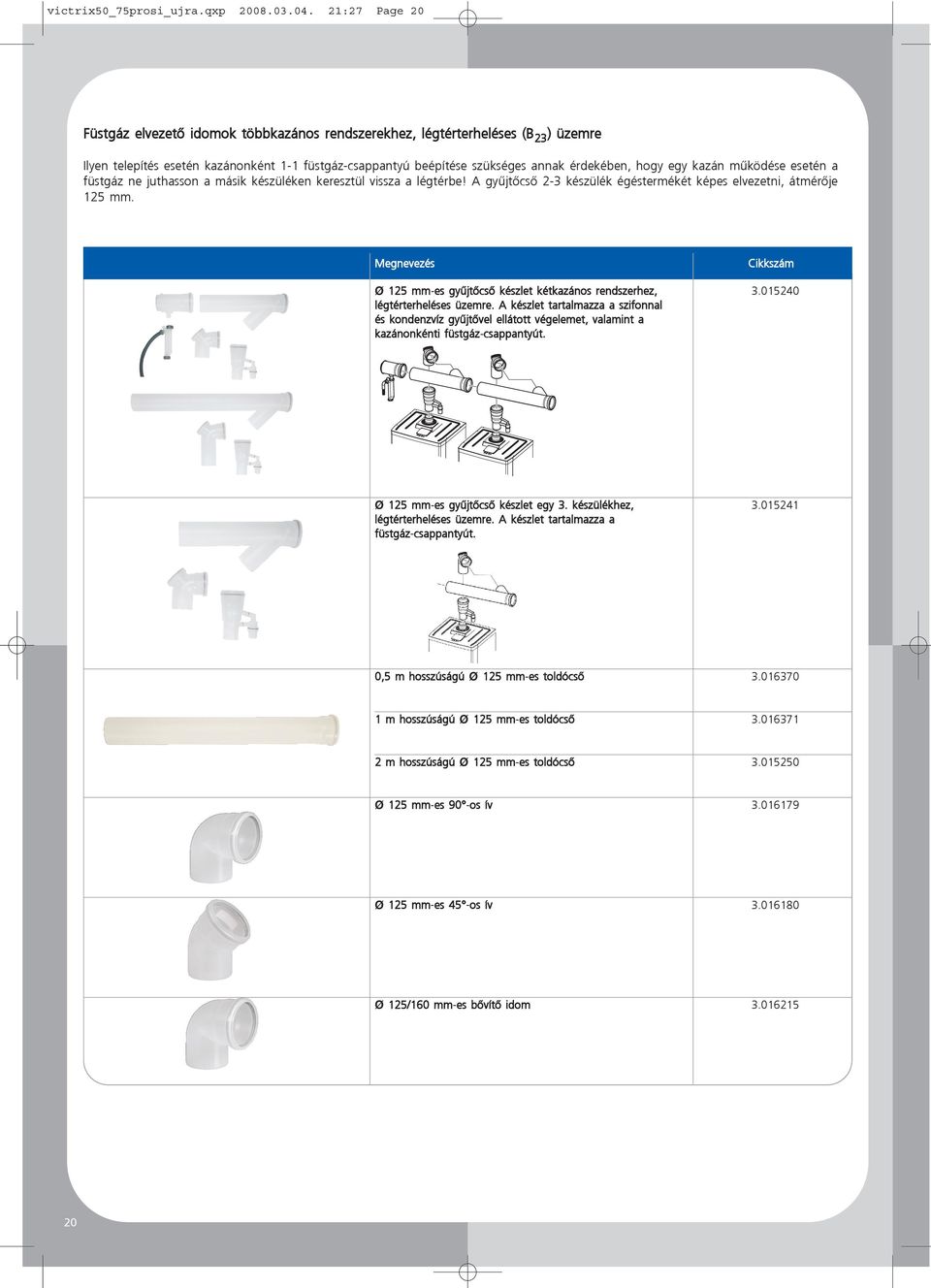

20 victrix50_75prosi_ujra.qxp :27 Page 20 Füstgáz elvezető idomok többkazános rendszerekhez, légtérterheléses (B 23 ) üzemre Ilyen telepítés esetén kazánonként 1-1 füstgáz-csappantyú beépítése szükséges annak érdekében, hogy egy kazán működése esetén a füstgáz ne juthasson a másik készüléken keresztül vissza a légtérbe! A gyűjtőcső 2-3 készülék égéstermékét képes elvezetni, átmérője 125 mm. Megnevezés Cikkszám Ø 125 mm-es gyűjtőcső készlet kétkazános rendszerhez, légtérterheléses üzemre. A készlet tartalmazza a szifonnal és kondenzvíz gyűjtővel ellátott végelemet, valamint a kazánonkénti füstgáz-csappantyút. Ø 125 mm-es gyűjtőcső készlet egy 3. készülékhez, légtérterheléses üzemre. A készlet tartalmazza a füstgáz-csappantyút. 0,5 m hosszúságú Ø 125 mm-es toldócső m hosszúságú Ø 125 mm-es toldócső m hosszúságú Ø 125 mm-es toldócső Ø 125 mm-es 90 -os ív Ø 125 mm-es 45 -os ív Ø 125/160 mm-es bővítő idom

21 victrix50_75prosi_ujra.qxp :27 Page 21 Fő szabályozástechnikai kiegészítők Megnevezés Cikkszám Kaszkád- és zóna szabályozó egység kazán, 3 független zóna, valamint egy indirekt HMV tároló vezérlésére alkalmas egység. A három zónából kettő keverőszelepes is lehet. Maximális kiépítésben 5 szabályozó kapcsolható össze, mellyel 15 független fűtési kör és 5 indirekt tároló vezérelhető, melyeket 8 kazán szolgál ki. Fali tartódoboz a kaszkád- és zóna szabályozóhoz Digitális távvezérlő Programozható zóna szabályozó és távvezérlő egység digitális kijelzővel. Kézi távszabályozó Kézi beállítású zóna hőmérséklet szabályozó. Előremenő fűtővíz hőmérséklet érzékelő Indirekt HMV tároló érzékelő Zónaként vezérelt külső tároló esetén szükséges. Külső elektromos csatlakozó készlet a kaszkád és zóna szabályozóhoz Külsőhőmérséklet-érzékelő

22 victrix50_75prosi_ujra.qxp :27 Page 22 Fő hidraulikai kiegészítők Megnevezés Cikkszám Biztonsági szerelvénycsoport egyedi telepítésű kazánhoz A készlet tartalmaz hőmérőt, csatlakozócsonkot a hőmérőhöz, kézi visszakapcsolású határoló termosztátot, elzárócsappal rendelkező csatlakozót nyomásmérőhöz, kézi visszakapcsolású nyomáshatárolót, mérőcsonkot, csatlakozócsonkot tágulási tartályhoz. Váltószelep készlet indirekt tárolóhoz (ha a HMV tároló nem zónaként vezérelt) A készlet a tároló érzékelőt is tartalmazza. Hidraulikai váltó egykazános rendszerhez Változó térfogatáramú vagy többzónás fűtési rendszerekhez ajánlott. A készlet tartalmaz egy visszatérő ági vízszűrőt is. Hidraulikai összekötő készlet két VICTRIX 50/75 kazánhoz A készlet tartalmaz készülékenként egy-egy elzárót és visszacsapó-szelepet is. Hidraulikai összekötő készlet egy további készülék csatlakoztatásához A készlet tartalmaz egy elzárót és egy visszacsapó-szelepet is. Biztonsági szerelvénycsoport kaszkád üzemű készülékekez A készlet tartalmaz hőmérőt, csatlakozócsonkot a hőmérőhöz, kézi visszakapcsolású határoló termosztátot, elzárócsappal rendelkező csatlakozót nyomásmérőhöz, kézi visszakapcsolású nyomáshatárolót, mérőcsonkot, csatlakozócsonkot tágulási tartályhoz. 22

23 victrix50_75prosi_ujra.qxp :27 Page 23 Jegyzetek 23

24 :27 Page 24 A kazán élettartama alatt a teljesítményt külsô tényezôk befolyásolják, például a víz keménysége, az égéshez szükséges levegô szennyezettsége, a rendszer vízkövesedése stb. A kiadványban szereplô mûszaki adatok a helyi elôírásoknak megfelelôen szabályosan szerelt új termékekre vonatkoznak. Megjegyzés: Javasoljuk a rendszeres karbantartást! Ügyfélszolgálat: Immergas Hungária Kft. H-2310 Szigetszentmiklós, Rádió u. 1/b Tel.: Fax: Tekintettel a folyamatos fejlesztôi tevékenységre, az Immergas fenntartja a jogot arra, hogy termékei mûszaki jellemzôit elôzetes bejelentés nélkül megváltoztathassa! Kód: P08015 (verziószám: 1.00) /02 victrix50_75prosi_ujra.qxp
