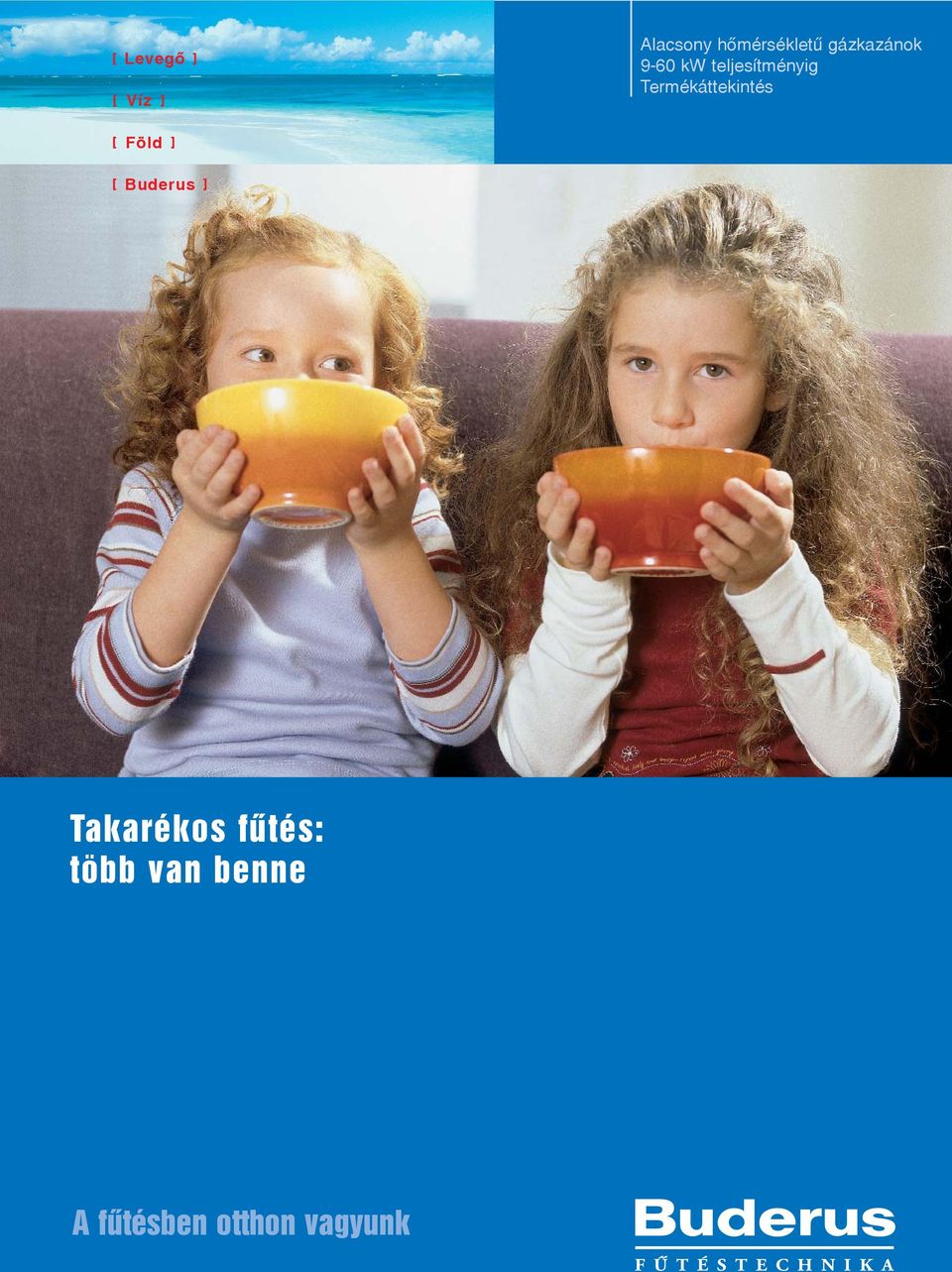

1 [ Levegõ ] [ Víz ] Alacsony hõmérsékletû gázkazánok 9-60 kw teljesítményig Termékáttekintés [ Föld ] [ Buderus ] Takarékos fûtés: több van benne A fûtésben otthon vagyunk

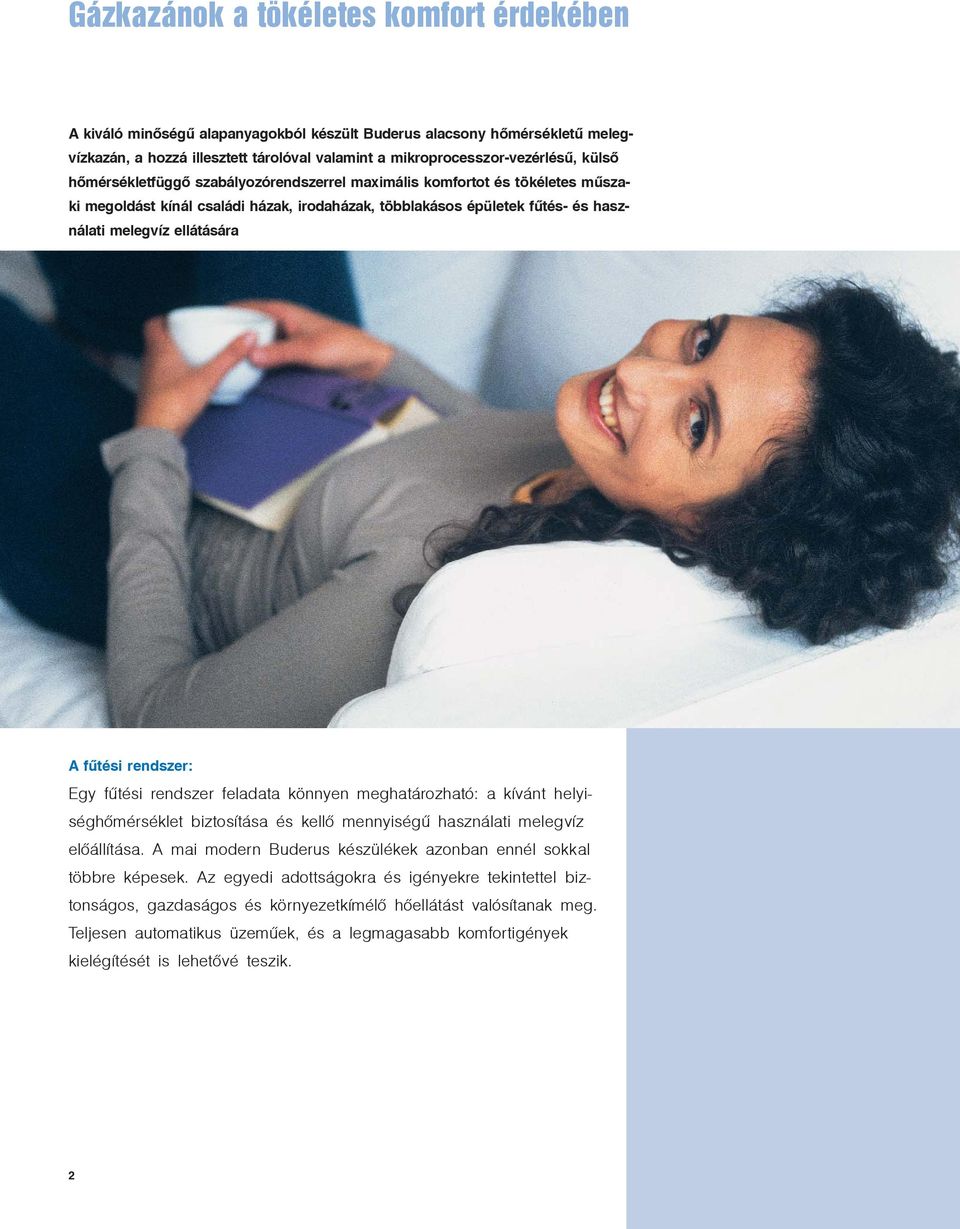

2 Gázkazánok a tökéletes komfort érdekében A kiváló minõségû alapanyagokból készült Buderus alacsony hõmérsékletû melegvízkazán, a hozzá illesztett tárolóval valamint a mikroprocesszor-vezérlésû, külsõ hõmérsékletfüggõ szabályozórendszerrel maximális komfortot és tökéletes mûszaki megoldást kínál családi házak, irodaházak, többlakásos épületek fûtés- és használati melegvíz ellátására A fûtési rendszer: Egy fûtési rendszer feladata könnyen meghatározható: a kívánt helyiséghõmérséklet biztosítása és kellõ mennyiségû használati melegvíz elõállítása. A mai modern Buderus készülékek azonban ennél sokkal többre képesek. Az egyedi adottságokra és igényekre tekintettel biztonságos, gazdaságos és környezetkímélõ hõellátást valósítanak meg. Teljesen automatikus üzemûek, és a legmagasabb komfortigények kielégítését is lehetõvé teszik. 2

3 Alacsony hõmérsékletû gázkazánok Mûszaki megoldások Saját gyártású öntöttvas alapanyag A Buderus Logano, álló öntöttvas tagos gázkazánok különbözõ kivitelben és széles teljesítménytartományban állnak rendelkezésre. Az öntöttvas alapanyagból készült kazánok masszív felépítésûek és hosszú élettartamúak. A Buderus egy speciális szilíciummal dúsított szürkeöntvényt alkalmaz. Ennek az öntvénynek nagy elõnye, a rendkívüli korrózióállóság és a tetszõleges formálhatóság. A gyártás során a kazánblokkban lekerekített élek keletkeznek, ezáltal nem jönnek létre ún. feszültséggyûjtõ helyek, melyek a késõbbi repedések kiinduló pontjai lehetnek. Optimális tûztér kialakítás hozható létre, mely a bevezetett energia hatékony hasznosítását eredményezi. Gáz Levegõ A füstgáz károsanyag tartalmának csökkentése érdekében egy újfajta égõrendszer került alkalmazásra. A Ventouri-csõ a gáz és az égési levegõ szinte 100%-os keveredését biztosítja. Logano G kw Logano G kw Logano G kw Csak csendben, csak halkan A Buderus gázkazánok elektromos gyújtású és ionizációs lángõrzésû beépített atmoszférikus gázégõvel rendelkeznek. Ezeknél az égõknél nincs szükség ventilátorra, mivel a gáz-levegõ keveréket az égéshez rendelkezésre álló gáznyomás szállítja. Így az atmoszférikus gázégõk rendkívül csendes, és igen takarékos üzemet biztosítanak. A keverék elégetésekor forró mag nélküli láng keletkezik. A láng enyhén elválik az égõtõl, ezért annak hõterhelése csökken. Az égõ mozgó, kopó alkatrészt gyakorlatilag nem tartalmaz. Mindezek az égõ hosszú élettartamát eredményezik. A tökéletes égés következtében a kazán károsanyag kibocsátása a legszigorúbb környezetvédelmi elõírásoknak is megfelel. Elõnyök általánosságban: Kiváló ár-teljesítmény arány Egyszerû felépítés Kis helyszükséglet Széles méretválaszték Gyors, szakszerû és esztétikus szerelés a fûtõköri szettek és a kazán-tároló összekötõ vezetékegység alkalmazásával. Korszerû kialakítás, jó minõségû alapanyagok Az éves hatásfok 92-94% Energiatakarékos és környezetkímélõ A 80 mm-es hõszigetelés révén minimális készenléti veszteség Alacsony fûtési költség Csendes üzem Univerzálisan alkalmazható földgáz- és propángáz üzemre Igény szerinti szabályozástechnika Maximális melegvíz komfort indirekt fûtésû tárolóval kiegészítve Minimális kéményhuzat szükséges Hosszú élettartam 3

4 Kompromisszumok nélkül Mindenhol megállja a helyét A Logano G124 gázkazán kiváló ár-teljesítmény arányának köszönhetõen, a fûtéstechnikai szakemberek által elismert, közkedvelt készülék. A hozzá illesztett Buderus Logamatic szabályozással a legszéleskörûbb felhasználói igényeket is ki tudja elégíteni. Kiegészíthetõ kazán mellett álló, vagy alatta fekvõ indirekt fûtésû melegvíztárolóval. Logano G124 alatta fekvõ Logalux L tárolóval Logano G124 Tele energiával A Logano G234 alacsony hõmérsékletû gázkazán ideális megoldás lehet nagyobb családi házak, irodaházak, vagy többlakásos lakóépületek fûtés- és használati melegvíz ellátására. Kiegészítve egy mellette álló indirekt fûtésû melegvíztermelõvel, magas komfortfokozatú melegvíz ellátás valósítható meg. Logano G234 4

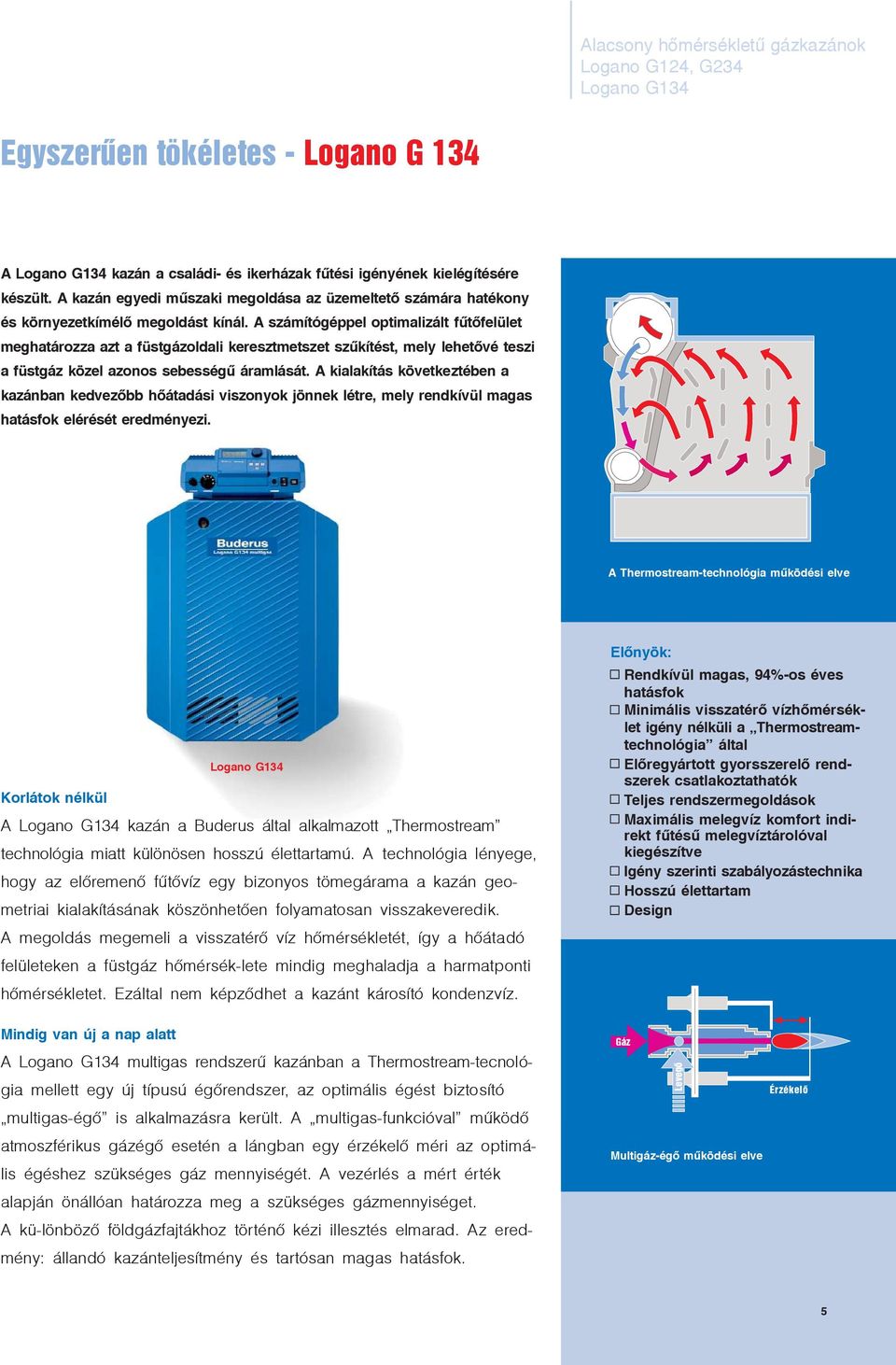

5 Alacsony hõmérsékletû gázkazánok Logano G124, G234 Logano G134 Egyszerûen tökéletes - Logano G 134 A Logano G134 kazán a családi- és ikerházak fûtési igényének kielégítésére készült. A kazán egyedi mûszaki megoldása az üzemeltetõ számára hatékony és környezetkímélõ megoldást kínál. A számítógéppel optimalizált fûtõfelület meghatározza azt a füstgázoldali keresztmetszet szûkítést, mely lehetõvé teszi a füstgáz közel azonos sebességû áramlását. A kialakítás következtében a kazánban kedvezõbb hõátadási viszonyok jönnek létre, mely rendkívül magas hatásfok elérését eredményezi. A Thermostream-technológia mûködési elve Logano G134 Korlátok nélkül A Logano G134 kazán a Buderus által alkalmazott Thermostream technológia miatt különösen hosszú élettartamú. A technológia lényege, hogy az elõremenõ fûtõvíz egy bizonyos tömegárama a kazán geometriai kialakításának köszönhetõen folyamatosan visszakeveredik. A megoldás megemeli a visszatérõ víz hõmérsékletét, így a hõátadó felületeken a füstgáz hõmérsék-lete mindig meghaladja a harmatponti hõmérsékletet. Ezáltal nem képzõdhet a kazánt károsító kondenzvíz. Elõnyök: Rendkívül magas, 94%-os éves hatásfok Minimális visszatérõ vízhõmérséklet igény nélküli a Thermostreamtechnológia által Elõregyártott gyorsszerelõ rendszerek csatlakoztathatók Teljes rendszermegoldások Maximális melegvíz komfort indirekt fûtésû melegvíztárolóval kiegészítve Igény szerinti szabályozástechnika Hosszú élettartam Design Mindig van új a nap alatt A Logano G134 multigas rendszerû kazánban a Thermostream-tecnológia mellett egy új típusú égõrendszer, az optimális égést biztosító multigas-égõ is alkalmazásra került. A multigas-funkcióval mûködõ atmoszférikus gázégõ esetén a lángban egy érzékelõ méri az optimális égéshez szükséges gáz mennyiségét. A vezérlés a mért érték alapján önállóan határozza meg a szükséges gázmennyiséget. A kü-lönbözõ földgázfajtákhoz történõ kézi illesztés elmarad. Az eredmény: állandó kazánteljesítmény és tartósan magas hatásfok. Gáz Levegõ Multigáz-égõ mûködési elve Érzékelõ 5

6 Minden egy kézben: Logamatic 2000 és 4000 A kialakított fûtési rendszer külsõ hõmérsékletfüggõ szabályozását, és a Buderus kazánok vezérlését a hozzájuk kifejlesztett digitális, mikroproceszszor által vezérelt, magyar nyelven kommunikáló 2000-es vagy 4000-es szabályozócsalád készülékei végzik. A szabályozók modul rendszerûek, így minden szabályozó egyedi belsõ felépítésû. A modul rendszerû felépítés segítségével bármilyen fûtési feladat (radiátoros fûtés, padlófûtés, uszodai víz melegítés, szolár rendszer, stb.) vezérelhetõ és szabályozható, az ellátandó fûtési körök száma pedig gyakorlatilag korlátlan lehet. A szabályozó a hozzá illesztett kazánnal olyan egységet képez, mely a fûtési rendszert mindig az épületben felmerülõ pillanatnyi hõigényhez fogja igazítani. Ez a felhasznált energia mennyiségét fogja jelentõsen csökkenteni. A szabályozó egyik legfõbb tulajdonsága a maximálisan leegyszerûsített kezelhetõség. Az úgynevezett Nyomni és forgatni kezelési vezérelv segítségével a fûtés és a használati melegvíz termelés kezelése, programozása könnyedén elvégezhetõvé válik. A kezelõfelületen minden fontos üzemi adat, üzemállapot, hõmérséklet, fûtési paraméter, szervizfunkció, stb. beállítható, illetve a szabályozóval kijeleztethetõ. 6

7 Idõjárásfüggõ szabályozórendszerek Logamatic HS 2107, HS 4211 A tudás hatalma A Buderus Logamatic HS 2107 és HS 4211 szabályozók a takarékossági és kényelmi funkciók sokaságát kínálják. Napi-heti programozási lehetõség tetszõlegesen beírható kapcsolási pont számmal, automatikus télinyári átkapcsolási hõmérséklet, helyiséghõmérséklet korrekció, fagyvédelmi funkció, szabadságprogram, valamint számos optimalizációs és adaptációs program a gazdaságos és komfortos üzemeltetés érdekében. Logamatic 2107 A változtatható kapcsolási különbség biztosítja, hogy a külsõ hõmérséklet emelkedésével automatikusan növekedjen a kazán kapcsolási különbsége is. A komfortérzetet nem befolyásoló kapcsolási különbség növekedés csökkenti a ki-be kapcsolások számát, ezzel is növelve az égõ élettartamát illetve csökkentve a környezet füstgázterhelését. A szabályozó tartalmaz egy úgynevezett szivattyúlogikát is. A szivattyúlogika biztosítja, hogy ha a kazánvíz hõmérséklete túl alacsony, akkor kikapcsolja a keringtetõ szivattyút mindaddig, míg a kazánvíz a kívánt vízhõmérsékletet el nem érte. A szivattyúlogika lerövidíti azt a kazánindulás utáni idõtartamot, amikor az alacsony fûtõvíz hõmérséklet miatt alacsony füstgázhõmérséklet alakul ki, és ezáltal kondenzátum képzõdhet. A megoldás növeli a kazán és a kémény élettartamát. A HS 4211 felszereltségéhez számos további High-Tech funkció is tartozik. Ilyen, pl. az épület-és rendszerfüggõ fûtési jelleggörbe automatikus meghatározása és adaptálása, az esztrichszárítás vagy a bekapcsolás optimalizáció. A szabályzók alkalmasak épület-felügyeleti rendszerhez való csatlakozásra, illetve telefonos kapcsolat kialakítása révén távvezérlésre, távfelügyeletre. Többkazános rendszerek vezérlésére a 4000-es sorozat csúcskészülékei, a HS 4311 és HS 4312 szabályozók alkalmazása szükséges. BFU távszabályozó Logamatic - elõnyök: A Buderus Logamatic szabályozók alkal-mazása energiatakarékosságot, gazdaságosságot és magasabb komfortfokozatot eredményez. A Buderus gázkazánok optimális rendszerszabályozója. Egyszerû kezelés a magyar nyelvû szöveges kijelzõ, és az egyértelmû szimbólumok segítségével. Egy gomb, egy funkció. Nem kell gomb-kombinációkat használni. A szabályozási feladattól függõ egyedi, modul rendszerû felépítés. A fûtési körök száma, gyakorlatilag korlátlan lehet. A komfortos szabályozás érdekében, BFU távszabályozóval egészíthetõ ki. Bõvítési lehetõség Buderus Logamatic távfelügyeleti rendszerrel. 7

8 Melegvíz ellátás A melegvíztárolók ivóvizet melegítenek fel, és azt használati melegvízként tárolják. A tárolóban lévõ vizet egy beépített fûtõcsõkígyó fûti. A fûtõcsõkígyó mérete mindig a berendezés méretéhez illeszkedik. Ezáltal, a tárolóban lévõ víz egyenletesen és rétegzõdés nélkül melegszik fel. A berendezést a kazán szabályozója vezérli a beállított melegvíz hõmérséklet igény alapján. A kazán-tároló összekötõ vezetékegység alkalmazásával az optimális teljesítmény biztosított. Valamennyi Buderus Logalux melegvíztároló lehetõséget biztosít egy második, elektromos hõcserélõ (fûtõpatron) beépítésére. A Buderus álló- és fekvõ kivitelû melegvíztermelõ berendezései higiénikusak, tartósan korrózióállóak és a különösen magas hatásfokú hõszigetelés révén rendkívül energiatakarékosak. Melegvíz komfort kis helyen A Logalux L és LT melegvíztároló sorozat jellemzõje a kis helyigény. A gázkazán alatt fekve elhelyezett tároló alkalmazásával értékes lakótér (hasznos alapterület) spórolható meg. A közvetlenül kazán alá szerelt melegvíztermelõ berendezéssel a készülék helyigénye nem haladja meg az 1 m 2 -t. Az 50 mm vastag poliuretán keményhab hõszigetelésnek köszönhetõen pedig, kitûnõ hõszigetelõ hatás érhetõ el. Logalux L Logalux LT Hengeres, mégis sokoldalú A fekvõ melegvíztárolók alkalmazása esetenként nem megvalósítható az elhelyezésére szánt helyiség belmagassága miatt. A Logalux SU és ST típusú álló kivitelû melegvíztermelõ berendezésekkel ez nem fordulhat elõ! Felhasználásuk széles körû lehet. A Logalux SU tároló 8

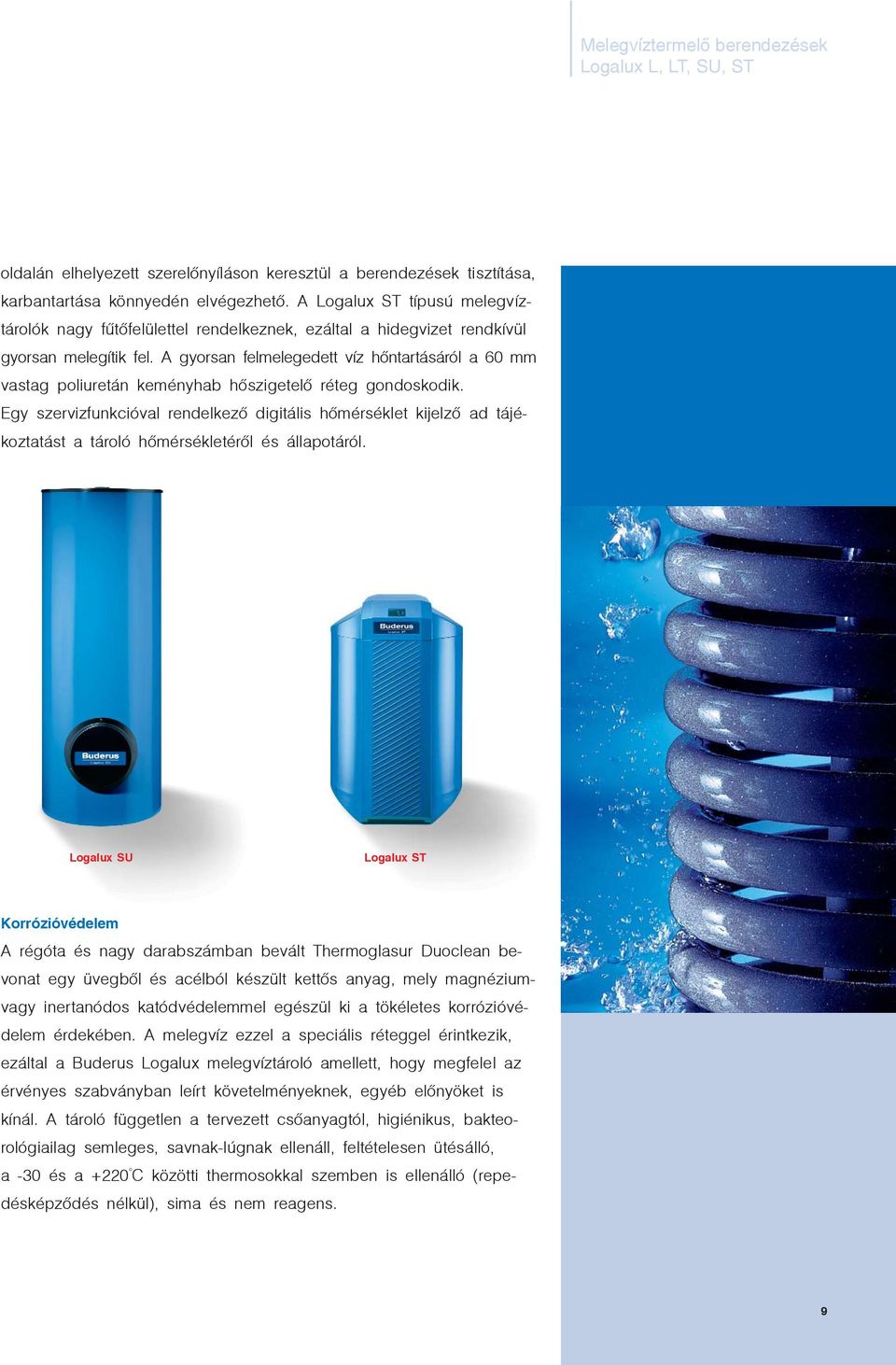

9 Melegvíztermelõ berendezések Logalux L, LT, SU, ST oldalán elhelyezett szerelõnyíláson keresztül a berendezések tisztítása, karbantartása könnyedén elvégezhetõ. A Logalux ST típusú melegvíztárolók nagy fûtõfelülettel rendelkeznek, ezáltal a hidegvizet rendkívül gyorsan melegítik fel. A gyorsan felmelegedett víz hõntartásáról a 60 mm vastag poliuretán keményhab hõszigetelõ réteg gondoskodik. Egy szervizfunkcióval rendelkezõ digitális hõmérséklet kijelzõ ad tájékoztatást a tároló hõmérsékletérõl és állapotáról. Logalux SU Logalux ST Korrózióvédelem A régóta és nagy darabszámban bevált Thermoglasur Duoclean bevonat egy üvegbõl és acélból készült kettõs anyag, mely magnéziumvagy inertanódos katódvédelemmel egészül ki a tökéletes korrózióvédelem érdekében. A melegvíz ezzel a speciális réteggel érintkezik, ezáltal a Buderus Logalux melegvíztároló amellett, hogy megfelel az érvényes szabványban leírt követelményeknek, egyéb elõnyöket is kínál. A tároló független a tervezett csõanyagtól, higiénikus, bakteorológiailag semleges, savnak-lúgnak ellenáll, feltételesen ütésálló, a -30 és a +220 C közötti thermosokkal szemben is ellenálló (repedésképzõdés nélkül), sima és nem reagens. 9

10 Mûszaki adatok Logano G124 Kazánteljesítmény (kw) Füstgázcsatlakozás (DN) Magasság szabályozó nélkül (mm) Szélesség (mm) Logano G124 Mélység (mm) Tömeg burkolat nélkül (kg) Éves hatásfok (%) Logano G124 mellette álló Logalux SU tároló melegvíz termelõvel Tároló típus SU160 SU200 SU300 Tároló térfogat (l) Magasság (mm) Teljes szélesség (mm) Tároló átmérõ (mm) Logano G124 alatta fekvõ Logalux L tároló melegvíz termelõvel Tároló típus L135 L160 L200 Tároló térfogat (l) Teljes magasság (mm) Teljes szélesség (mm) Mélység (mm) Logalux L Logalux SU Logano G234 Kazánteljesítmény (kw) Füstgázcsatlakozás (DN) Magasság szabályozó nélkül (mm) Szélesség (mm) Mélység (mm) Tömeg burkolat nélkül (kg) Éves hatásfok (%) Logano G234 Logano G234 mellette álló SU tárolóval Tároló típus SU160 SU200 SU300 Tároló térfogat (l) Magasság (mm) Tároló átmérõ (mm) Logano G234 mellette álló ST tárolóval Tároló típus ST150 ST200 ST300 Tároló térfogat (l) Magasság (mm) Tároló átmérõ (mm) Logalux ST Logalux SU

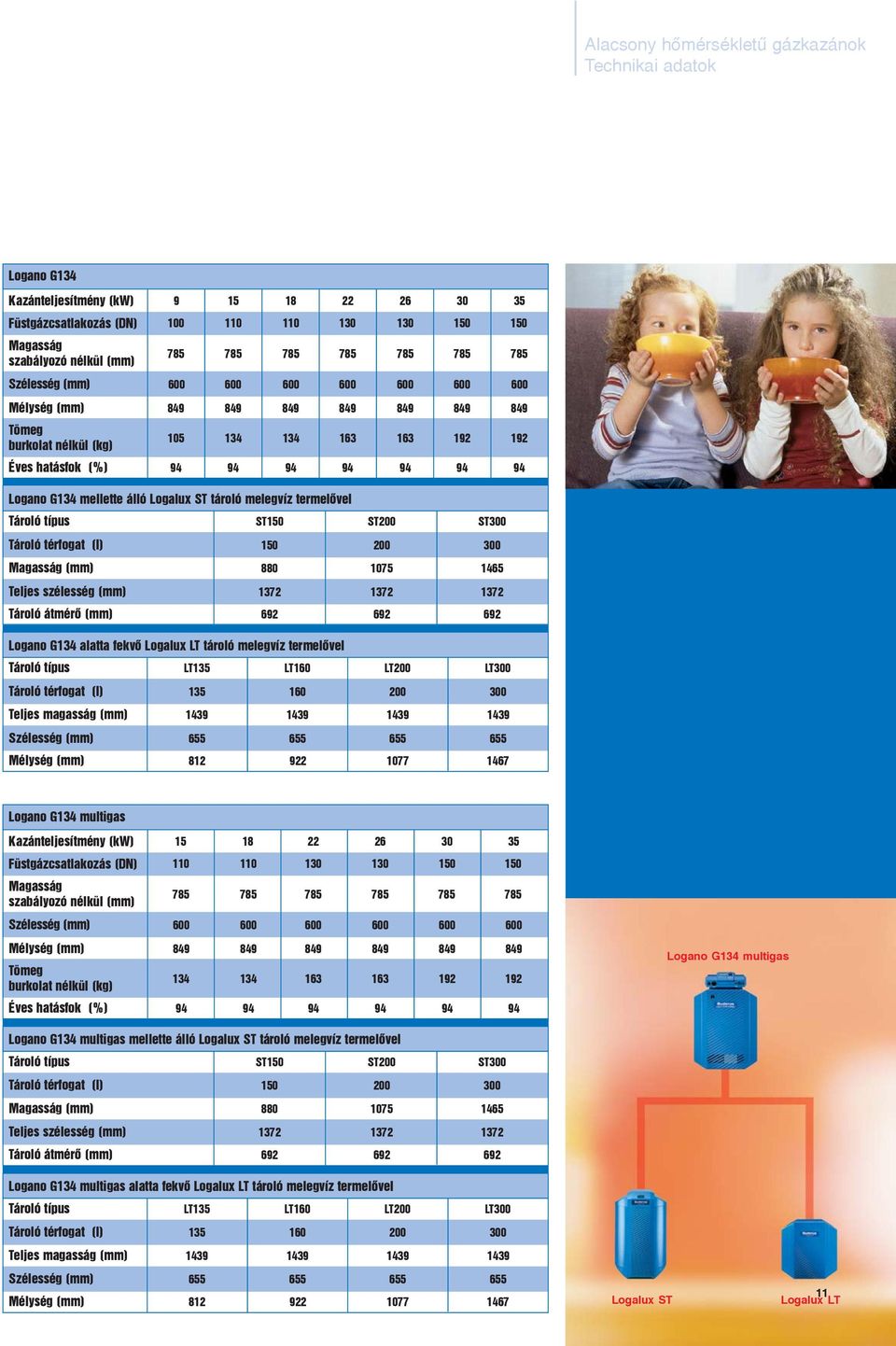

11 Alacsony hõmérsékletû gázkazánok Technikai adatok Logano G134 Kazánteljesítmény (kw) Füstgázcsatlakozás (DN) Magasság szabályozó nélkül (mm) Szélesség (mm) Mélység (mm) Tömeg burkolat nélkül (kg) Éves hatásfok (%) Logano G134 mellette álló Logalux ST tároló melegvíz termelõvel Tároló típus ST150 ST200 ST300 Tároló térfogat (l) Magasság (mm) Teljes szélesség (mm) Tároló átmérõ (mm) Logano G134 alatta fekvõ Logalux LT tároló melegvíz termelõvel Tároló típus LT135 LT160 LT200 LT300 Tároló térfogat (l) Teljes magasság (mm) Szélesség (mm) Mélység (mm) Logano G134 multigas Kazánteljesítmény (kw) Füstgázcsatlakozás (DN) Magasság szabályozó nélkül (mm) Szélesség (mm) Mélység (mm) Tömeg burkolat nélkül (kg) Éves hatásfok (%) Logano G134 multigas Logano G134 multigas mellette álló Logalux ST tároló melegvíz termelõvel Tároló típus ST150 ST200 ST300 Tároló térfogat (l) Magasság (mm) Teljes szélesség (mm) Tároló átmérõ (mm) Logano G134 multigas alatta fekvõ Logalux LT tároló melegvíz termelõvel Tároló típus LT135 LT160 LT200 LT300 Tároló térfogat (l) Teljes magasság (mm) Szélesség (mm) Mélység (mm) Logalux ST 11 Logalux LT

12 Viszonteladó partnerünk: Publicitas / Lokomotion Buderus Hungária Fûtéstechnika Kft Szigetszentmiklós, Leshegy u. 15. Tel.: , fax: info@buderus.hu
