1 Technische Dokumentation Napenergia hasznosítás Solartechnik Síkkollektorok kollektorok Flachkollektoren CFK-1/TopSonF3-1/F3-Q Vákumcsöves HMV és fûtési puffertárolókcrk Schwimmbadabsorber Vakuum-Röhrenkollektor 1

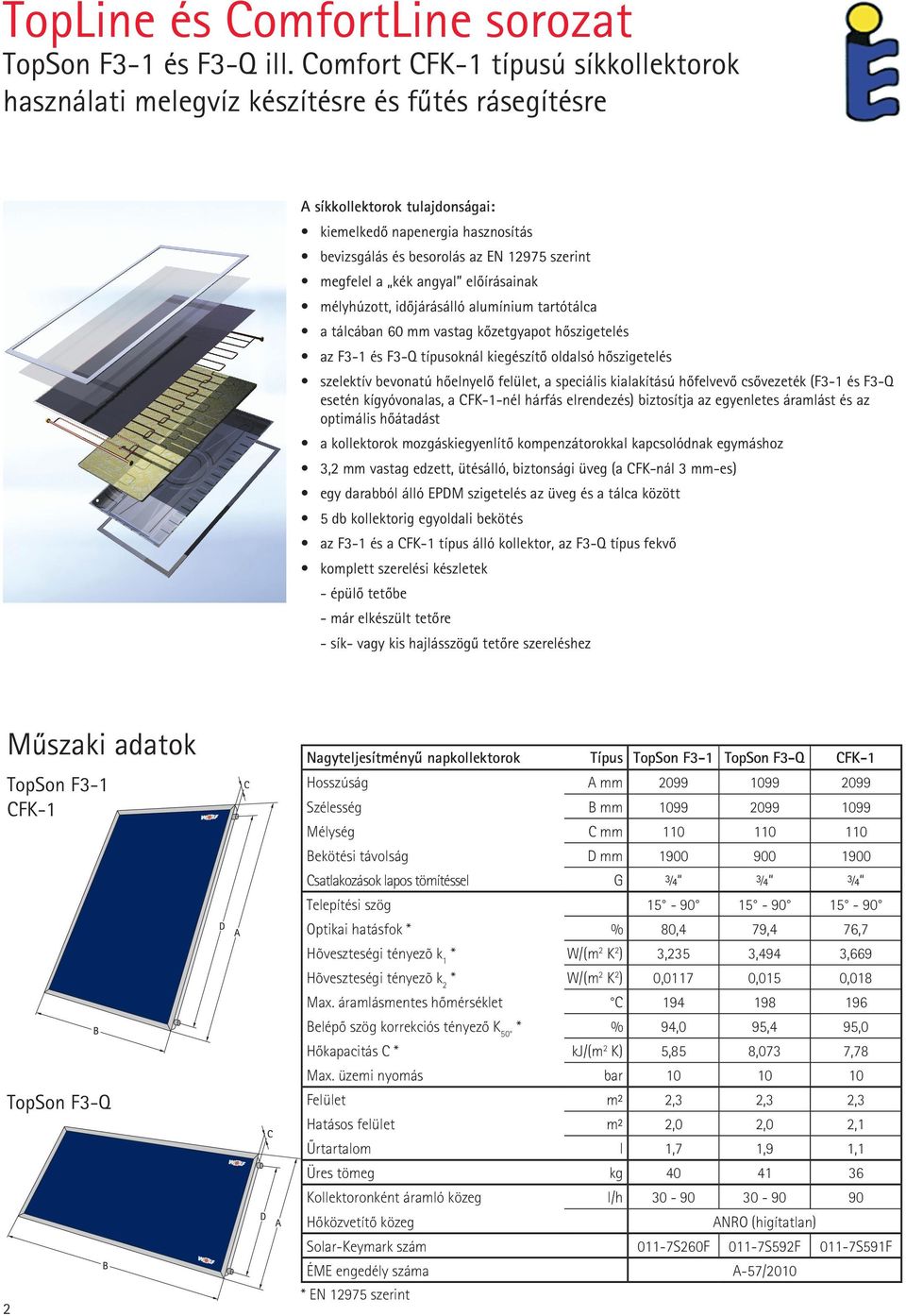

2 TopLine és ComfortLine sorozat TopSon F3-1 és F3-Q ill. Comfort CFK-1 típusú síkkollektorok használati melegvíz készítésre és fûtés rásegítésre A síkkollektorok tulajdonságai: kiemelkedô napenergia hasznosítás bevizsgálás és besorolás az EN szerint megfelel a kék angyal elôírásainak mélyhúzott, idôjárásálló alumínium tartótálca a tálcában 60 mm vastag kôzetgyapot hôszigetelés az F3-1 és F3-Q típusoknál kiegészítô oldalsó hôszigetelés szelektív bevonatú hôelnyelô felület, a speciális kialakítású hôfelvevô csôvezeték (F3-1 és F3-Q esetén kígyóvonalas, a CFK-1-nél hárfás elrendezés) biztosítja az egyenletes áramlást és az optimális hôátadást a kollektorok mozgáskiegyenlítô kompenzátorokkal kapcsolódnak egymáshoz 3,2 mm vastag edzett, ütésálló, biztonsági üveg (a CFK-nál 3 mm-es) egy darabból álló EPDM szigetelés az üveg és a tálca között 5 db kollektorig egyoldali bekötés az F3-1 és a CFK-1 típus álló kollektor, az F3-Q típus fekvô komplett szerelési készletek - épülô tetôbe - már elkészült tetôre - sík- vagy kis hajlásszögû tetôre szereléshez 2 Mûszaki adatok TopSon F3-1 CFK-1 TopSon F3-Q Nagyteljesítményû napkollektorok Típus TopSon F3-1 TopSon F3-Q CFK-1 Hosszúság A mm Szélesség B mm Mélység C mm Bekötési távolság D mm Csatlakozások lapos tömítéssel G ¾ ¾ ¾ Telepítési szög Optikai hatásfok * % 80,4 79,4 76,7 Hõveszteségi tényezõ k 1 * W/(m 2 K 2 ) 3,235 3,494 3,669 Hõveszteségi tényezõ k 2 * W/(m 2 K 2 ) 0,0117 0,015 0,018 Max. áramlásmentes hômérséklet C Belépô szög korrekciós tényezô K 50 * % 94,0 95,4 95,0 Hôkapacitás C * kj/(m 2 K) 5,85 8,073 7,78 Max. üzemi nyomás bar Felület m² 2,3 2,3 2,3 Hatásos felület m² 2,0 2,0 2,1 Ûrtartalom l 1,7 1,9 1,1 Üres tömeg kg Kollektoronként áramló közeg l/h Hôközvetítô közeg ANRO (higítatlan) Solar-Keymark szám 011-7S260F 011-7S592F 011-7S591F ÉME engedély száma A-57/2010 * EN szerint

3 ComfortLine CRK típusú vákumcsöves napkollektor melegvízkészítésre és fûtésrásegítésre is A CRK napkollektorok elônyös tulajdonságai megfelelnek a kék angyal szigorú elôírásainak kis területen nagy mennyiségû energiát termel, még átmeneti idôszakban is, ezért jól használható a HMV készítés mellett fûtés rásegítésre is hosszú élettartam, ütésbiztos speciális üveg, a tartós vákumot a termoszos zárási elv biztosítja állandó, az idôjárási viszonyoktól szinte független teljesítmény, amit a belsô üvegfelület speciális szelektív bevonata és a magas vákum biztosít modul rendszerû felépítés, jól illeszkedik a tagolt tetôfelületekhez esztétikus megjelenés, amit a kisméretû üvegcsövek, azok optimális távolsága és az ebbôl adódó sikeres design biztosít egyszerû szerelés és telepítés Mûszaki adatok Elôremenô/ visszatérô vezeték A hôérzékelô merülô hüvelye Hôszigetelés Gyûjtô Rézcsô CPC-tükör Hôvezetô lemez Vákumcsô A CPC-tükör (kettôs parabola) megnöveli a vákumcsô hatékonyságát, még szórt sugárzás esetén is koncentrálja a sugarakat és a hôelnyelô felületre továbbítja. Vákumcsöves kollektor Típus CRK-12 Csatlakozás mm 15 Telepítési hajlásszög 15 -tól 90 -ig Napenergia felvétel % > 93,5 Visszasugárzás % <_ 6 Optikai hatásfok * % 64,2 a 1 -es hôveszteségi tényezô * W/(m 2 K) 0,885 a 2 -es hôveszteségi tényezô * W/(m 2 K 2 ) 0,001 Folyadék áramlás nélküli max. kollektor hôm. C 272 Besugárzási szög faktor K 50 * % 89 Tényleges hôtartalom * C eff kj /(m 2 K) 8,416 Maximális üzemi nyomás bar 10 Nyomásveszteség mbar 5 Vákumcsövek száma kollektoronként db 12 Az üvegcsô átmérôje mm 47/36/1,6 Teljes felület m² 2,28 Mûködô felület m² 2,0 Ûrtartalom l 1,6 Tömeg (üresen) kg 37,6 Hôfelvevô közeg (nem hígítható) LS Solar-Keymark szám 011-7S321 R ÉME engedély száma A-57/2010 * EN szerint számított értékek 3

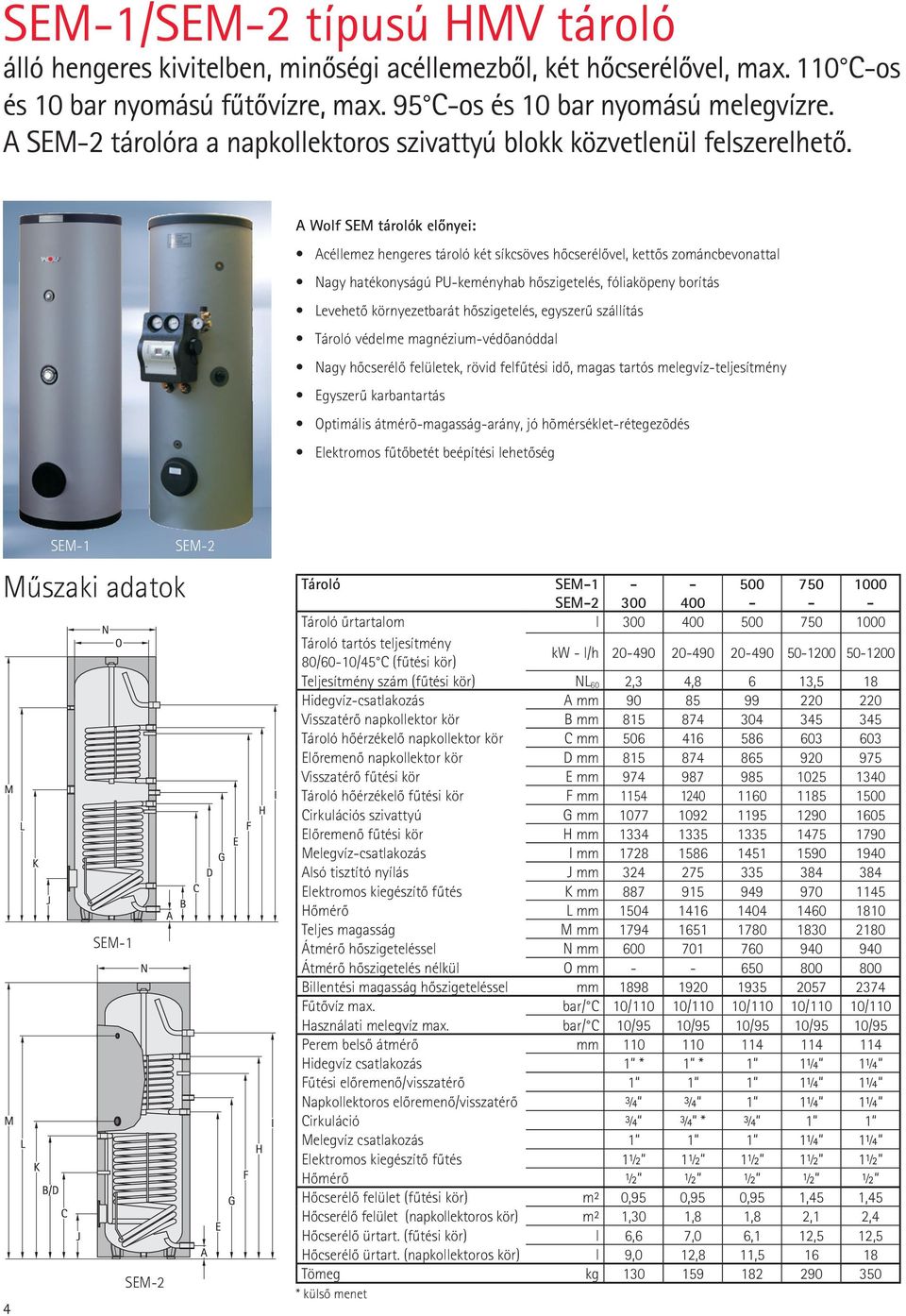

4 SEM-1/SEM-2 típusú HMV tároló álló hengeres kivitelben, minôségi acéllemezbôl, két hôcserélôvel, max. 110 C os és 10 bar nyomású fûtôvízre, max. 95 C-os és 10 bar nyomású melegvízre. A SEM-2 tárolóra a napkollektoros szivattyú blokk közvetlenül felszerelhetô. A Wolf SEM tárolók elônyei: Acéllemez hengeres tároló két síkcsöves hôcserélôvel, kettôs zománcbevonattal Nagy hatékonyságú PU-keményhab hôszigetelés, fóliaköpeny borítás Levehetô környezetbarát hôszigetelés, egyszerû szállítás Tároló védelme magnézium-védôanóddal Nagy hôcserélô felületek, rövid felfûtési idô, magas tartós melegvíz-teljesítmény Egyszerû karbantartás Optimális átmérõ-magasság-arány, jó hõmérséklet-rétegezõdés Elektromos fûtôbetét beépítési lehetôség SEM-1 SEM-2 Mûszaki adatok SEM-1 SEM-2 4 Tároló SEM-1 SEM Tároló ûrtartalom l Tároló tartós teljesítmény 80/60-10/45 C (fûtési kör) kw - l/h Teljesítmény szám (fûtési kör) NL 60 2,3 4,8 6 13,5 18 Hidegvíz-csatlakozás A mm Visszatérô napkollektor kör B mm Tároló hôérzékelô napkollektor kör C mm Elôremenô napkollektor kör D mm Visszatérô fûtési kör E mm Tároló hôérzékelô fûtési kör F mm Cirkulációs szivattyú G mm Elôremenô fûtési kör H mm Melegvíz-csatlakozás I mm Alsó tisztító nyílás J mm Elektromos kiegészítô fûtés K mm Hômérô L mm Teljes magasság M mm Átmérô hôszigeteléssel N mm Átmérô hôszigetelés nélkül O mm Billentési magasság hôszigeteléssel mm Fûtôvíz max. bar/ C 10/110 10/110 10/110 10/110 10/110 Használati melegvíz max. bar/ C 10/95 10/95 10/95 10/95 10/95 Perem belsô átmérô mm Hidegvíz csatlakozás 1 * 1 * 1 1¼ 1¼ Fûtési elôremenô/visszatérô ¼ 1¼ Napkollektoros elôremenô/visszatérô ¾ ¾ 1 1¼ 1¼ Cirkuláció ¾ ¾ * ¾ 1 1 Melegvíz csatlakozás ¼ 1¼ Elektromos kiegészítô fûtés 1½ 1½ 1½ 1½ 1½ Hômérô ½ ½ ½ ½ ½ Hôcserélô felület (fûtési kör) m² 0,95 0,95 0,95 1,45 1,45 Hôcserélô felület (napkollektoros kör) m² 1,30 1,8 1,8 2,1 2,4 Hôcserélô ürtart. (fûtési kör) l 6,6 7,0 6,1 12,5 12,5 Hôcserélô ürtart. (napkollektoros kör) l 9,0 12,8 11, Tömeg kg * külsô menet

5 Kapcsolási vázlat Napenergia hasznosítás HMV-készítésre SEM-1 vagy SEM-2 tárolóval 1 Napkollektorok 6 Napkollektoros köri szabályzás tároló-hôérzékelôje 2 Légedény 7 Töltô-ürítô csap 3 Kollektor-hôérzékelô 8 SEM-1 vagy SEM-2 napkollektoros tároló 4 Hômérséklet-különbség szabályzó (pl. SM1) 9 Kazán R2 szabályozóval 5 Szivattyú-szerelvénycsoport 10 Tároló fûtésköri hôérzékelôje 5

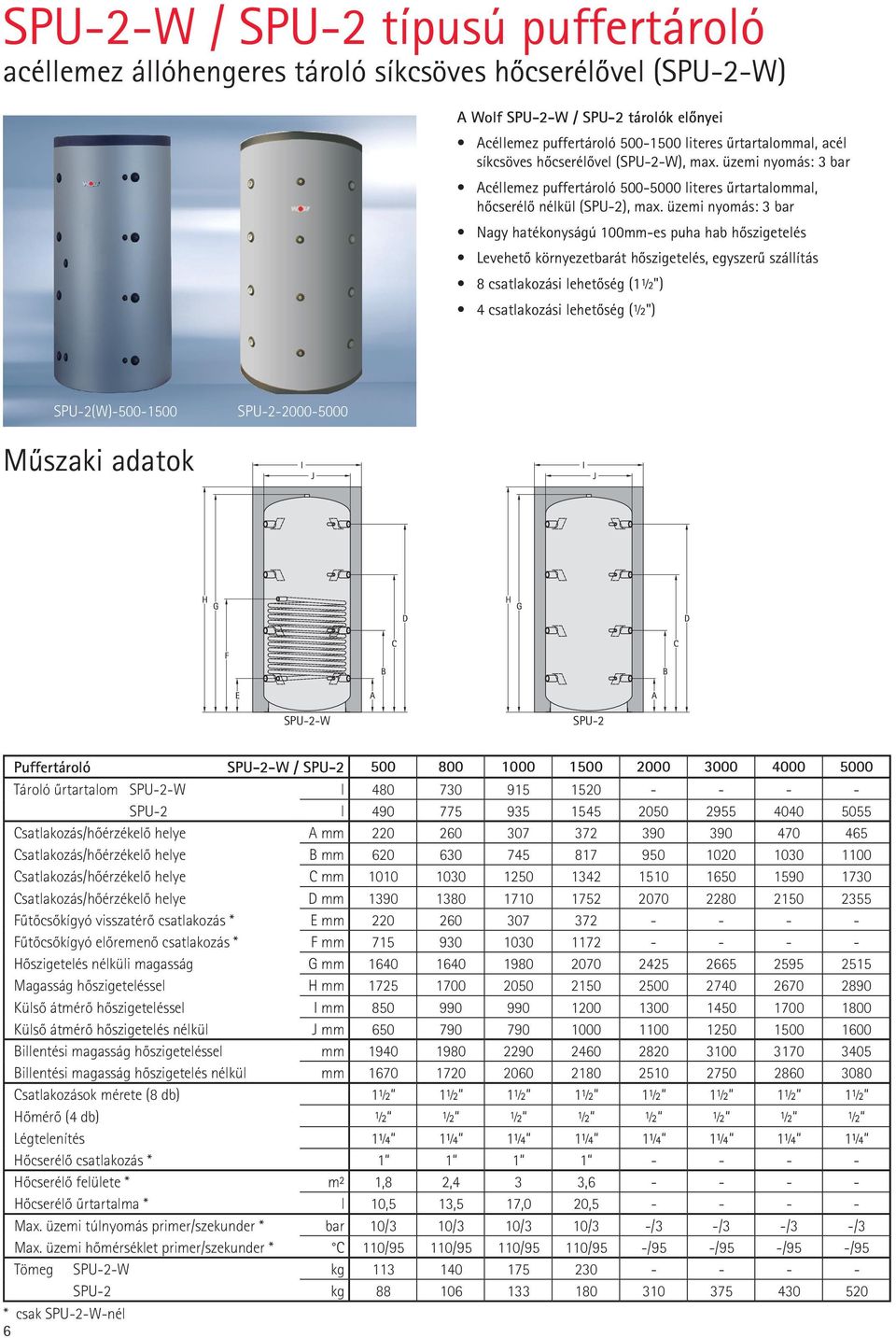

6 SPU-2-W / SPU-2 típusú puffertároló acéllemez állóhengeres tároló síkcsöves hôcserélôvel (SPU-2-W) A Wolf SPU-2-W / SPU-2 tárolók elônyei Acéllemez puffertároló literes ûrtartalommal, acél síkcsöves hôcserélôvel (SPU-2-W), max. üzemi nyomás: 3 bar Acéllemez puffertároló literes ûrtartalommal, hôcserélô nélkül (SPU-2), max. üzemi nyomás: 3 bar Nagy hatékonyságú 100mm-es puha hab hôszigetelés Levehetô környezetbarát hôszigetelés, egyszerû szállítás 8 csatlakozási lehetôség (1½") 4 csatlakozási lehetôség (½") SPU-2(W) SPU Mûszaki adatok SPU-2-W SPU-2 Puffertároló SPU-2-W / SPU Tároló ûrtartalom SPU-2-W l SPU-2 l Csatlakozás/hôérzékelô helye A mm Csatlakozás/hôérzékelô helye B mm Csatlakozás/hôérzékelô helye C mm Csatlakozás/hôérzékelô helye D mm Fûtôcsôkígyó visszatérô csatlakozás * E mm Fûtôcsôkígyó elôremenô csatlakozás * F mm Hôszigetelés nélküli magasság G mm Magasság hôszigeteléssel H mm Külsô átmérô hôszigeteléssel I mm Külsô átmérô hôszigetelés nélkül J mm Billentési magasság hôszigeteléssel mm Billentési magasság hôszigetelés nélkül mm Csatlakozások mérete (8 db) 1½ 1½ 1½ 1½ 1½ 1½ 1½ 1½ Hômérô (4 db) ½ ½ ½ ½ ½ ½ ½ ½ Légtelenítés 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ Hôcserélô csatlakozás * Hôcserélô felülete * m² 1,8 2,4 3 3, Hôcserélô ûrtartalma * l 10,5 13,5 17,0 20, Max. üzemi túlnyomás primer/szekunder * bar 10/3 10/3 10/3 10/3 -/3 -/3 -/3 -/3 Max. üzemi hômérséklet primer/szekunder * C 110/95 110/95 110/95 110/95 -/95 -/95 -/95 -/95 Tömeg SPU-2-W kg SPU-2 kg * csak SPU-2-W-nél 6

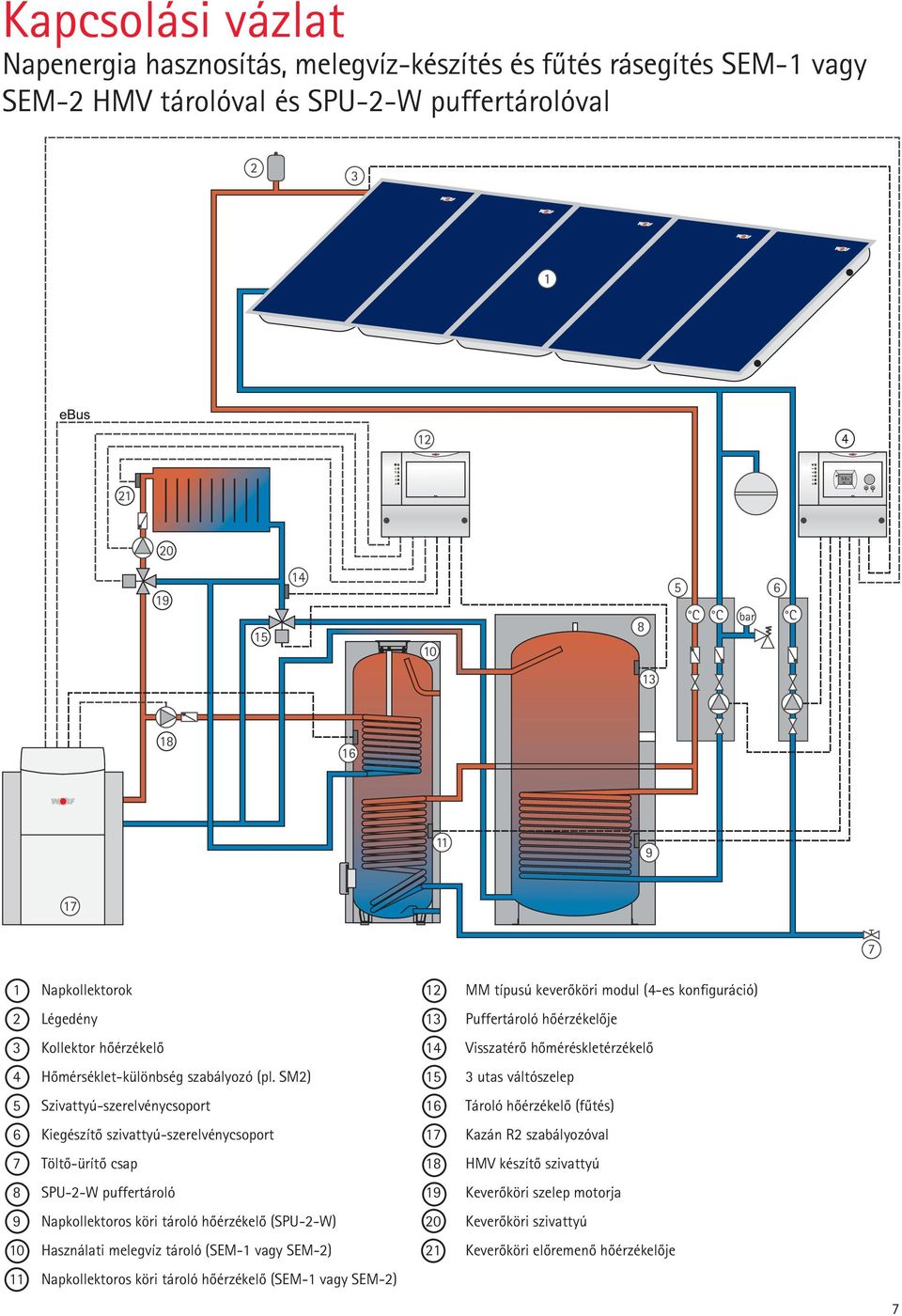

7 Kapcsolási vázlat Napenergia hasznosítás, melegvíz-készítés és fûtés rásegítés SEM-1 vagy SEM-2 HMV tárolóval és SPU-2-W puffertárolóval 1 Napkollektorok 12 MM típusú keverôköri modul (4-es konfiguráció) 2 Légedény 13 Puffertároló hôérzékelôje 3 Kollektor hôérzékelô 14 Visszatérô hôméréskletérzékelô 4 Hômérséklet-különbség szabályozó (pl. SM2) 15 3 utas váltószelep 5 Szivattyú-szerelvénycsoport 16 Tároló hôérzékelô (fûtés) 6 Kiegészítô szivattyú-szerelvénycsoport 17 Kazán R2 szabályozóval 7 Töltô-ürítô csap 18 HMV készítô szivattyú 8 SPU-2-W puffertároló 19 Keverôköri szelep motorja 9 Napkollektoros köri tároló hôérzékelô (SPU-2-W) 20 Keverôköri szivattyú 10 Használati melegvíz tároló (SEM-1 vagy SEM-2) 21 Keverôköri elôremenô hôérzékelôje 11 Napkollektoros köri tároló hôérzékelô (SEM-1 vagy SEM-2) 7

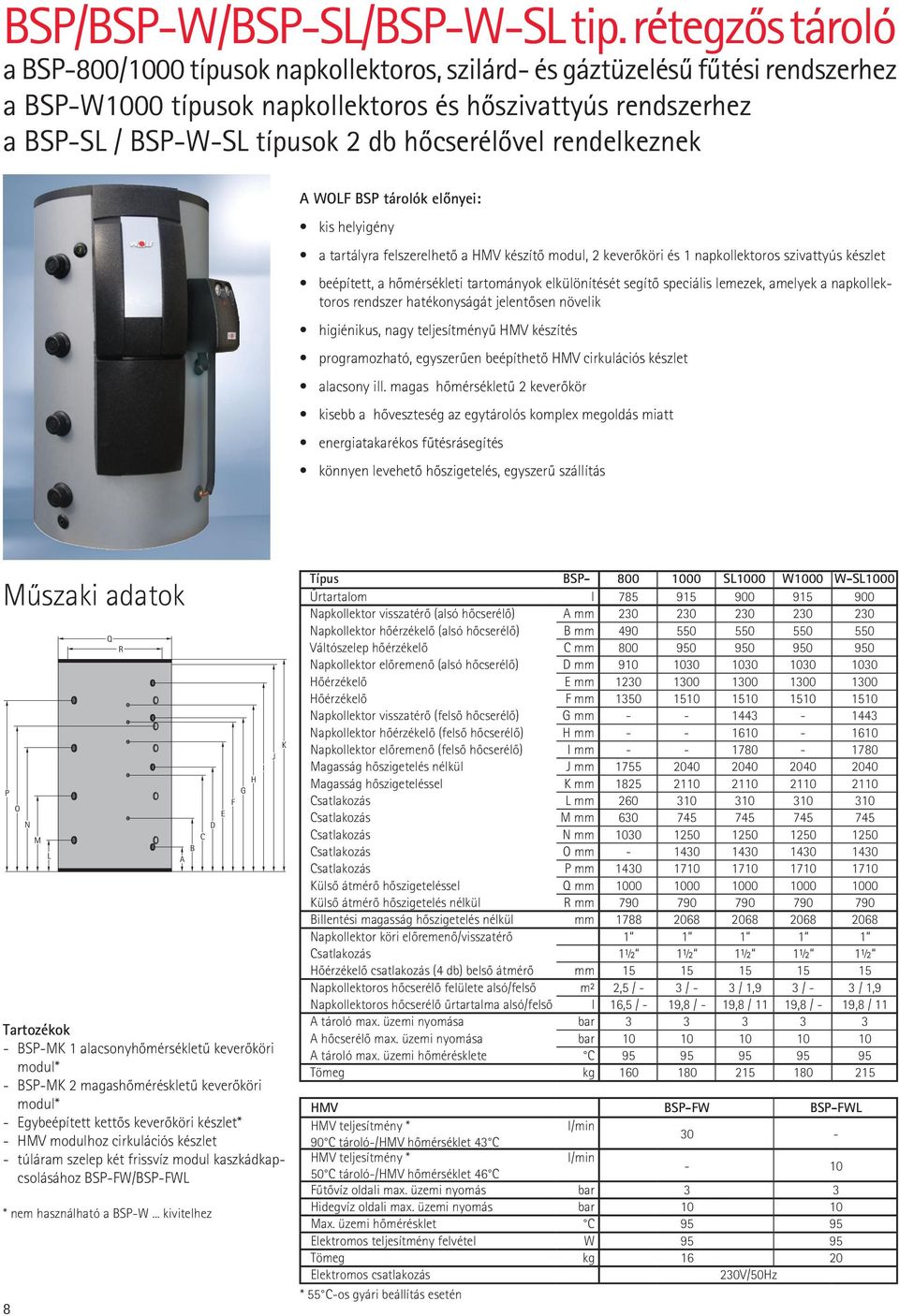

8 BSP/BSP-W/BSP-SL/BSP-W-SL tip. rétegzôs tároló a BSP-800/1000 típusok napkollektoros, szilárd- és gáztüzelésû fûtési rendszerhez a BSP-W1000 típusok napkollektoros és hôszivattyús rendszerhez a BSP-SL / BSP-W-SL típusok 2 db hôcserélôvel rendelkeznek A WOLF BSP tárolók elônyei: kis helyigény a tartályra felszerelhetô a HMV készítô modul, 2 keverôköri és 1 napkollektoros szivattyús készlet beépített, a hômérsékleti tartományok elkülönítését segítô speciális lemezek, amelyek a napkollektoros rendszer hatékonyságát jelentôsen növelik higiénikus, nagy teljesítményû HMV készítés programozható, egyszerûen beépíthetô HMV cirkulációs készlet alacsony ill. magas hômérsékletû 2 keverôkör kisebb a hôveszteség az egytárolós komplex megoldás miatt energiatakarékos fûtésrásegítés könnyen levehetô hôszigetelés, egyszerû szállítás Mûszaki adatok P O N M L Tartozékok - BSP-MK 1 alacsonyhômérsékletû keverôköri modul* - BSP-MK 2 magashôméréskletû keverôköri modul* - Egybeépített kettôs keverôköri készlet* - HMV modulhoz cirkulációs készlet - túláram szelep két frissvíz modul kaszkádkapcsolásához BSP-FW/BSP-FWL * nem használható a BSP-W... kivitelhez 8 Q R K J I H G F E D C B A Típus BSP SL1000 W1000 W-SL1000 Ûrtartalom l Napkollektor visszatérô (alsó hôcserélô) A mm Napkollektor hôérzékelô (alsó hôcserélô) B mm Váltószelep hôérzékelô C mm Napkollektor elôremenô (alsó hôcserélô) D mm Hôérzékelô E mm Hôérzékelô F mm Napkollektor visszatérô (felsô hôcserélô) G mm Napkollektor hôérzékelô (felsô hôcserélô) H mm Napkollektor elôremenô (felsô hôcserélô) I mm Magasság hôszigetelés nélkül J mm Magasság hôszigeteléssel K mm Csatlakozás L mm Csatlakozás M mm Csatlakozás N mm Csatlakozás O mm Csatlakozás P mm Külsô átmérô hôszigeteléssel Q mm Külsô átmérô hôszigetelés nélkül R mm Billentési magasság hôszigetelés nélkül mm Napkollektor köri elôremenô/visszatérô Csatlakozás 1½ 1½ 1½ 1½ 1½ Hôérzékelô csatlakozás (4 db) belsô átmérô mm Napkollektoros hôcserélô felülete alsó/felsô m² 2,5 / - 3 / - 3 / 1,9 3 / - 3 / 1,9 Napkollektoros hôcserélô ûrtartalma alsó/felsô l 16,5 / - 19,8 / - 19,8 / 11 19,8 / - 19,8 / 11 A tároló max. üzemi nyomása bar A hôcserélô max. üzemi nyomása bar A tároló max. üzemi hômérésklete C Tömeg kg HMV BSP-FW BSP-FWL HMV teljesítmény * l/min 90 C tároló-/hmv hômérséklet 43 C 30 - HMV teljesítmény * l/min 50 C tároló-/hmv hômérséklet 46 C - 10 Fûtôvíz oldali max. üzemi nyomás bar 3 3 Hidegvíz oldali max. üzemi nyomás bar Max. üzemi hômérésklet C Elektromos teljesítmény felvétel W Tömeg kg Elektromos csatlakozás 230V/50Hz * 55 C-os gyári beállítás esetén

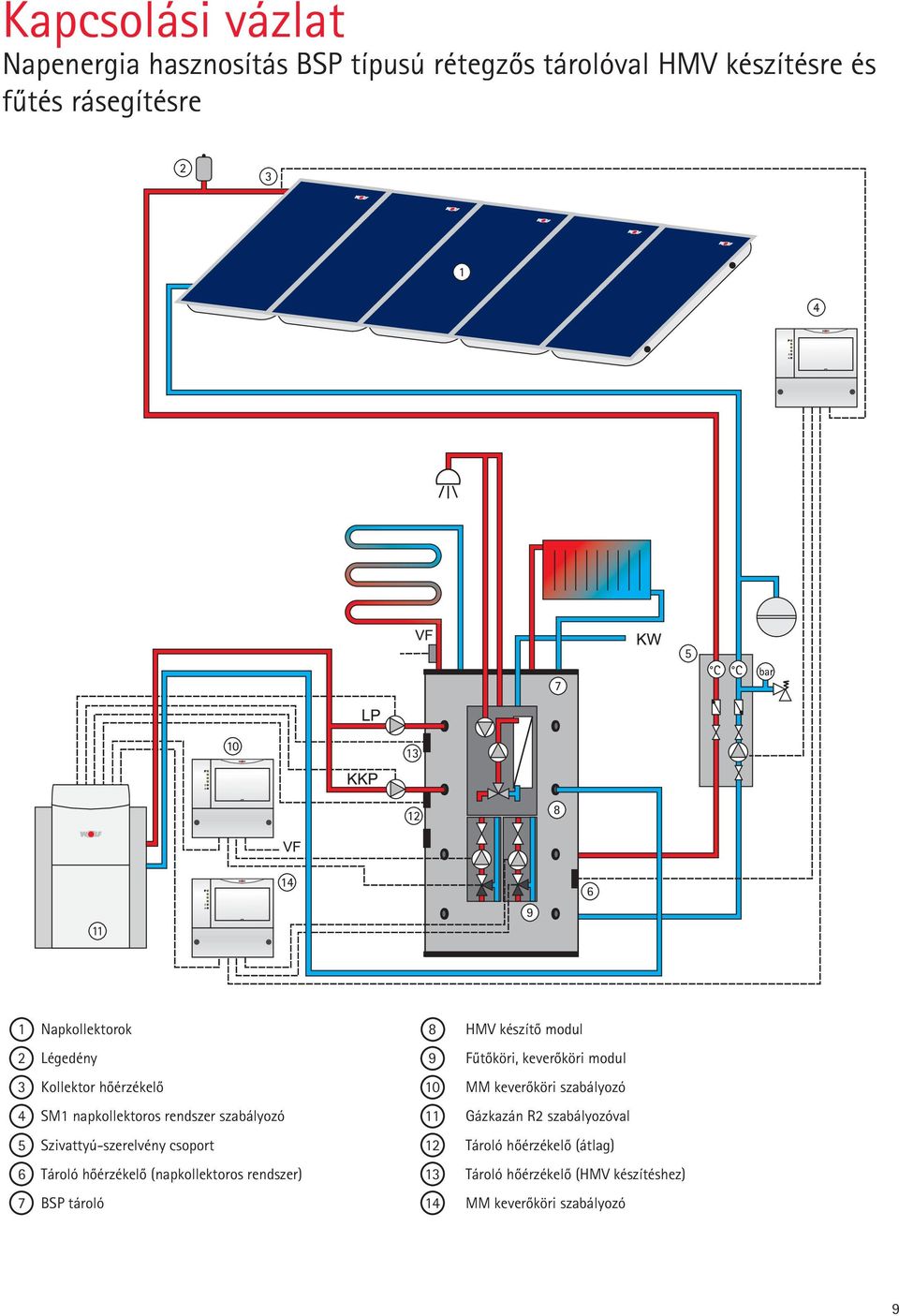

9 Kapcsolási vázlat Napenergia hasznosítás BSP típusú rétegzôs tárolóval HMV készítésre és fûtés rásegítésre 1 Napkollektorok 8 HMV készítô modul 2 Légedény 9 Fûtôköri, keverôköri modul 3 Kollektor hôérzékelô 10 MM keverôköri szabályozó 4 SM1 napkollektoros rendszer szabályozó 11 Gázkazán R2 szabályozóval 5 Szivattyú-szerelvény csoport 12 Tároló hôérzékelô (átlag) 6 Tároló hôérzékelô (napkollektoros rendszer) 13 Tároló hôérzékelô (HMV készítéshez) 7 BSP tároló 14 MM keverôköri szabályozó 9

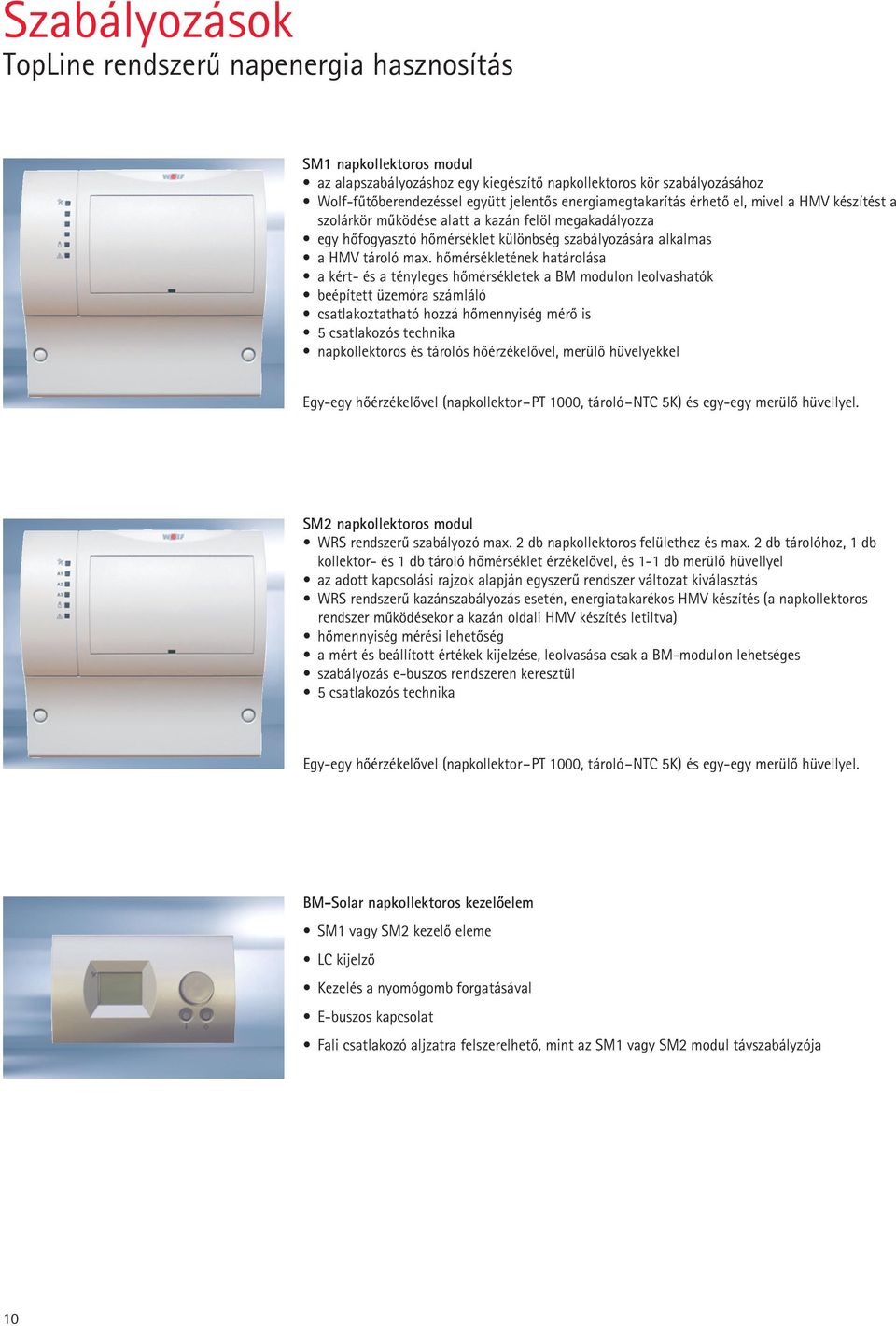

10 Szabályozások TopLine rendszerû napenergia hasznosítás SM1 napkollektoros modul az alapszabályozáshoz egy kiegészítô napkollektoros kör szabályozásához Wolf-fûtôberendezéssel együtt jelentôs energiamegtakarítás érhetô el, mivel a HMV készítést a szolárkör mûködése alatt a kazán felöl megakadályozza egy hôfogyasztó hômérséklet különbség szabályozására alkalmas a HMV tároló max. hômérsékletének határolása a kért- és a tényleges hômérsékletek a BM modulon leolvashatók beépített üzemóra számláló csatlakoztatható hozzá hômennyiség mérô is 5 csatlakozós technika napkollektoros és tárolós hôérzékelôvel, merülô hüvelyekkel Egy-egy hôérzékelôvel (napkollektor PT 1000, tároló NTC 5K) és egy-egy merülô hüvellyel. SM2 napkollektoros modul WRS rendszerû szabályozó max. 2 db napkollektoros felülethez és max. 2 db tárolóhoz, 1 db kollektor- és 1 db tároló hômérséklet érzékelôvel, és 1-1 db merülô hüvellyel az adott kapcsolási rajzok alapján egyszerû rendszer változat kiválasztás WRS rendszerû kazánszabályozás esetén, energiatakarékos HMV készítés (a napkollektoros rendszer mûködésekor a kazán oldali HMV készítés letiltva) hômennyiség mérési lehetôség a mért és beállított értékek kijelzése, leolvasása csak a BM-modulon lehetséges szabályozás e-buszos rendszeren keresztül 5 csatlakozós technika Egy-egy hôérzékelôvel (napkollektor PT 1000, tároló NTC 5K) és egy-egy merülô hüvellyel. BM-Solar napkollektoros kezelôelem SM1 vagy SM2 kezelô eleme LC kijelzô Kezelés a nyomógomb forgatásával E-buszos kapcsolat Fali csatlakozó aljzatra felszerelhetô, mint az SM1 vagy SM2 modul távszabályzója 10

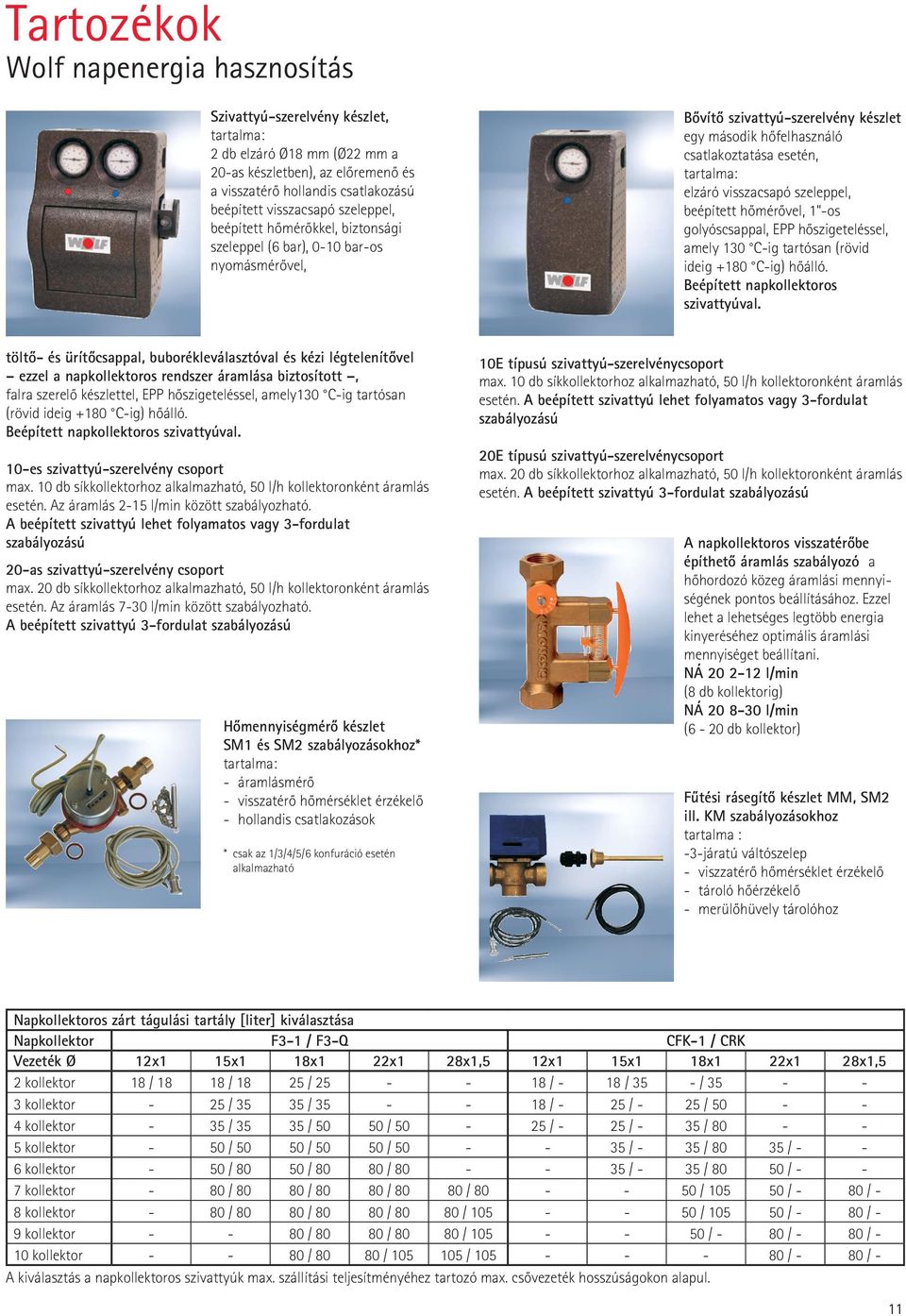

11 Tartozékok Wolf napenergia hasznosítás Szivattyú-szerelvény készlet, tartalma: 2 db elzáró Ø18 mm (Ø22 mm a 20-as készletben), az elôremenô és a visszatérô hollandis csatlakozású beépített visszacsapó szeleppel, beépített hômérôkkel, biztonsági szeleppel (6 bar), 0-10 bar-os nyomásmérôvel, Bôvítô szivattyú-szerelvény készlet egy második hôfelhasználó csatlakoztatása esetén, tartalma: elzáró visszacsapó szeleppel, beépített hômérôvel, 1 -os golyóscsappal, EPP hôszigeteléssel, amely 130 C-ig tartósan (rövid ideig +180 C-ig) hôálló. Beépített napkollektoros szivattyúval. töltô- és ürítôcsappal, buborékleválasztóval és kézi légtelenítôvel ezzel a napkollektoros rendszer áramlása biztosított, falra szerelô készlettel, EPP hôszigeteléssel, amely130 C-ig tartósan (rövid ideig +180 C-ig) hôálló. Beépített napkollektoros szivattyúval. 10-es szivattyú-szerelvény csoport max. 10 db síkkollektorhoz alkalmazható, 50 l/h kollektoronként áramlás esetén. Az áramlás 2-15 l/min között szabályozható. A beépített szivattyú lehet folyamatos vagy 3-fordulat szabályozású 20-as szivattyú-szerelvény csoport max. 20 db síkkollektorhoz alkalmazható, 50 l/h kollektoronként áramlás esetén. Az áramlás 7-30 l/min között szabályozható. A beépített szivattyú 3-fordulat szabályozású Hômennyiségmérô készlet SM1 és SM2 szabályozásokhoz* tartalma: - áramlásmérô - visszatérô hômérséklet érzékelô - hollandis csatlakozások * csak az 1/3/4/5/6 konfuráció esetén alkalmazható 10E típusú szivattyú-szerelvénycsoport max. 10 db síkkollektorhoz alkalmazható, 50 l/h kollektoronként áramlás esetén. A beépített szivattyú lehet folyamatos vagy 3-fordulat szabályozású 20E típusú szivattyú-szerelvénycsoport max. 20 db síkkollektorhoz alkalmazható, 50 l/h kollektoronként áramlás esetén. A beépített szivattyú 3-fordulat szabályozású A napkollektoros visszatérôbe építhetô áramlás szabályozó a hôhordozó közeg áramlási mennyiségének pontos beállításához. Ezzel lehet a lehetséges legtöbb energia kinyeréséhez optimális áramlási mennyiséget beállítani. NÁ l/min (8 db kollektorig) NÁ l/min (6-20 db kollektor) Fûtési rásegítô készlet MM, SM2 ill. KM szabályozásokhoz tartalma : -3-járatú váltószelep - viszzatérô hômérséklet érzékelô - tároló hôérzékelô - merülôhüvely tárolóhoz Napkollektoros zárt tágulási tartály [liter] kiválasztása Napkollektor F3-1 / F3-Q CFK-1 / CRK Vezeték Ø 12x1 15x1 18x1 22x1 28x1,5 12x1 15x1 18x1 22x1 28x1,5 2 kollektor 18 / / / / - 18 / 35 - / kollektor - 25 / / / - 25 / - 25 / kollektor - 35 / / / / - 25 / - 35 / kollektor - 50 / / / / - 35 / / kollektor - 50 / / / / - 35 / / kollektor - 80 / / / / / / - 80 / - 8 kollektor - 80 / / / / / / - 80 / - 9 kollektor / / / / - 80 / - 80 / - 10 kollektor / / / / - 80 / - A kiválasztás a napkollektoros szivattyúk max. szállítási teljesítményéhez tartozó max. csôvezeték hosszúságokon alapul. 11

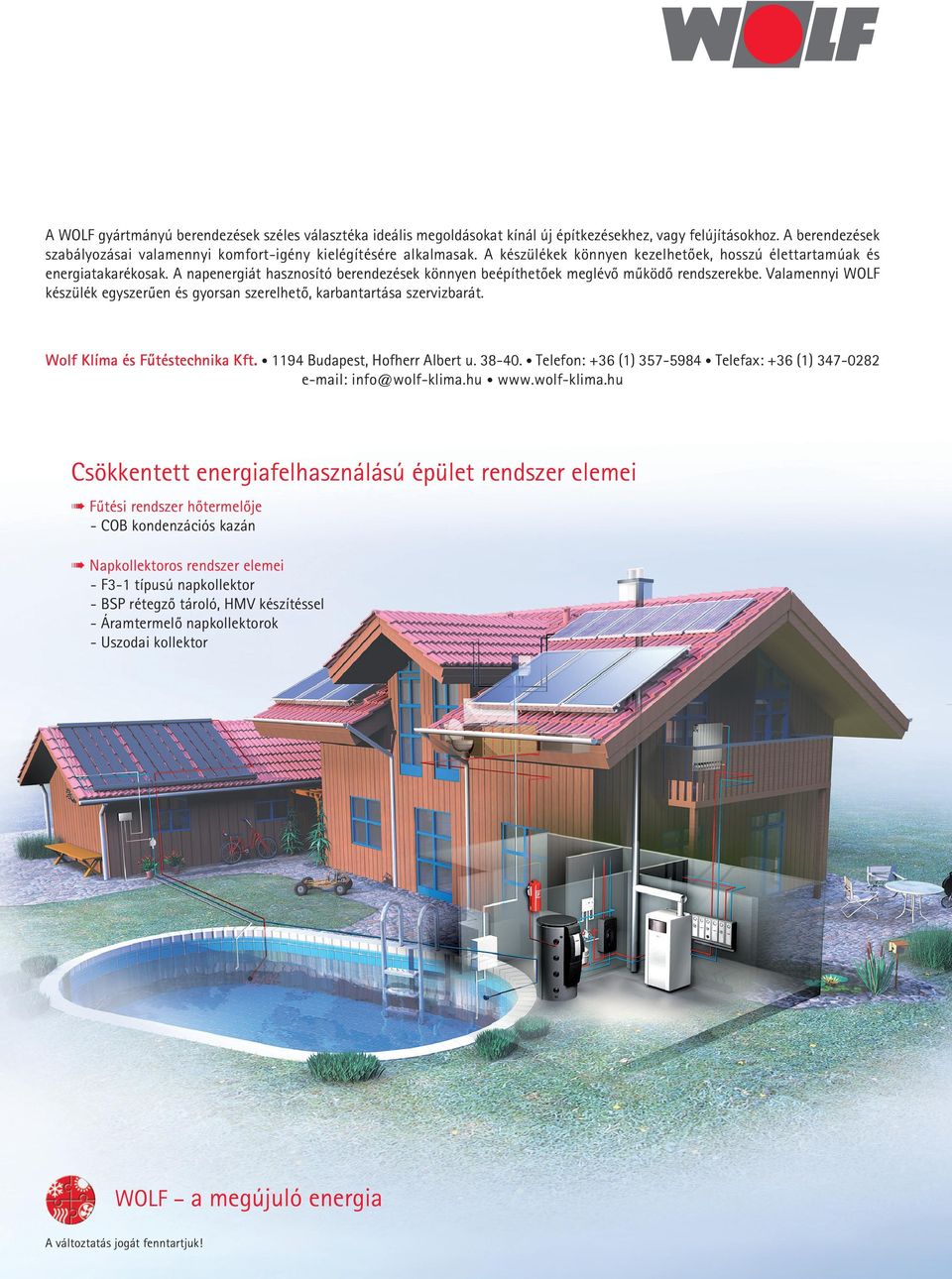

12 A WOLF gyártmányú berendezések széles választéka ideális megoldásokat kínál új építkezésekhez, vagy felújításokhoz. A berendezések szabályozásai valamennyi komfort-igény kielégítésére alkalmasak. A készülékek könnyen kezelhetôek, hosszú élettartamúak és energiatakarékosak. A napenergiát hasznosító berendezések könnyen beépíthetôek meglévô mûködô rendszerekbe. Valamennyi WOLF készülék egyszerûen és gyorsan szerelhetô, karbantartása szervizbarát. Wolf Klíma és Fûtéstechnika Kft Budapest, Hofherr Albert u Telefon: +36 (1) Telefax: +36 (1) info@wolf-klima.hu Csökkentett energiafelhasználású épület rendszer elemei Fûtési rendszer hôtermelôje - COB kondenzációs kazán Napkollektoros rendszer elemei - F3-1 típusú napkollektor - BSP rétegzô tároló, HMV készítéssel - Áramtermelô napkollektorok - Uszodai kollektor 12 WOLF a megújuló energia A változtatás jogát fenntartjuk!
