1 Komfort Energiahatékonyság - Biztonság Kettős kondenzációs gázkazánok és rétegfűtésű villanybojlerek Tervezési és szabályozási szempontok a költséghatékonyság és a kényelem érdekében Misinkó Sándor megújuló energia üzletágvezető HAJDU Hajdúsági Ipari Zrt.

2 Mai magyar gondolkodásmód Fizetésnap, köszönts be, Hadd öltözzek fel ünneplőbe. Elmúlt a remegésem, mert megjött a fizetésem. Indul a celebration, mert megjött a fizetésem.... Fogok venni kenyeret, Meg még... iphone-t.... /Belga/ - KSH, 2015: - Szgk a háztartások 51 %-ában - Mobil 92 %-ában, (100 háztartásban 186 db, ebből 52 okos) - PC 46 %-ában - Laptop, notebook 37 %-ában - Internet 67 %-ában - Plazma, LCD TV 43 %-ában

3 Háztartások kiadásainak megoszlása (KSH, 2015)

4 Szakaszos fűtés? Folyamatos fűtés? Angéla néni fűt és megtakarít

5 Kis lakások problémája - Kis lakás, vagy kis teljesítmény igényű ház - Jellemzően radiátoros 3-7 db - Fűtési teljesítmény W-tól 2,5-3,5 kw-ig - Előremenő C a szezon %-ában - Kevés hely, sok (24 kw) HMV - átfolyós kombi kazán kell - Nem komfortos fűtés (fűt nem fűt) - NEM ELÉG, hogy a kazán tudja az 1-2 kw min. teljesítményt! SŐT, ha csak ezzel akarjuk megoldani, MÉG ROSSZABB!

6 Folyamatos fűtés, kis lakás, 5 C (5 C)

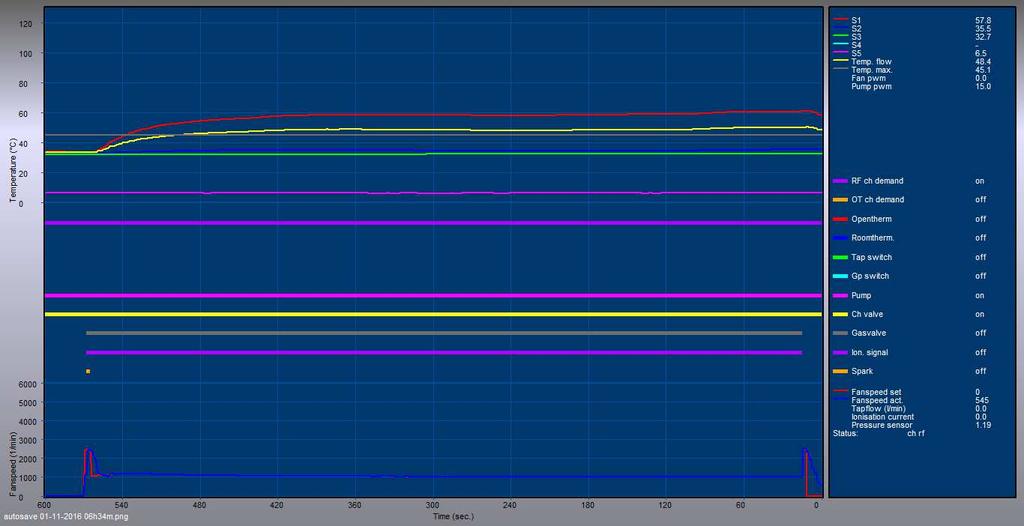

7 Folyamatos fűtés, kis lakás, 5 C Diagnosztikai szoftver mérés 1. Grafikon

8 Folyamatos fűtés, kis lakás, 5 C Diagnosztikai szoftver mérés 2. Grafikon

9 Folyamatos fűtés, kis lakás, -15 C (-15 C)

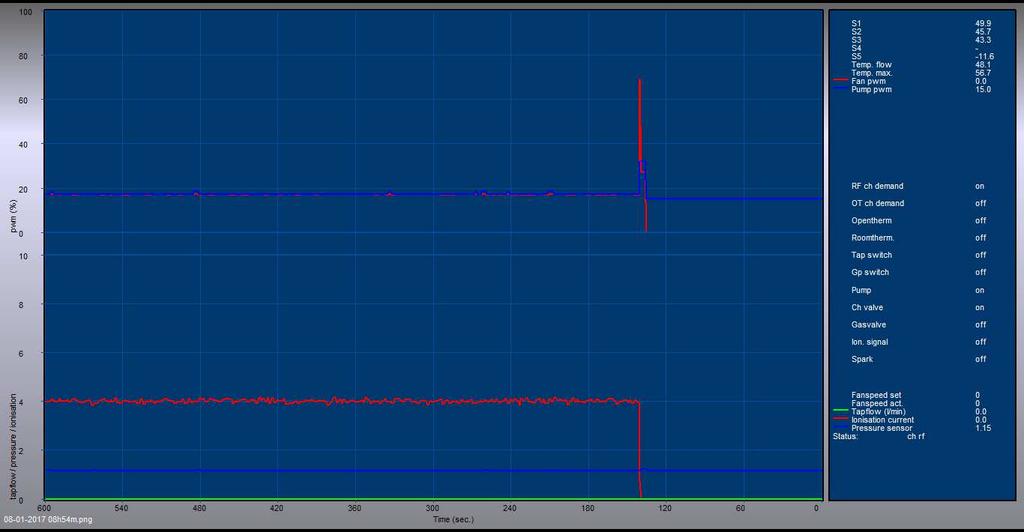

10 Folyamatos fűtés, kis lakás, -15 C Diagnosztikai szoftver mérés 1. Grafikon

11 Folyamatos fűtés, kis lakás, -15 C Diagnosztikai szoftver mérés 2. Grafikon

12 Tripla modulációs komfort csomag HGK Smart kazán + RF termosztát + AF-120 külső hőm. érzékelő - Rádiófrekvenciás vezeték nélküli kommunikáció - Moduláció FV, külső és belső hőmérsékletre - Nagyobb hatékonyság, nagyobb komfort, kisebb gázszámla - Ideális kis lakások fűtésére és HMV ellátására - Költséghatékony megoldás - Egyszerű installálás - evohome kompatibilis

13 Kis lakások beszabályozása HGK Smart kazán + RF termosztát + AF-120 külső hőm. érzékelő - Max telj % - Min telj 20 % - Induló telj 50 % - Max sziv ford % - Min sziv ford % - Túlszab védelem min - Időjárásfüggő vezérlés -9/-7 C: 60 C; 25/30 C: 25 C - Max (engedélyezett) FV hőm: 65 C - Min FV hőm: C - OpenTherm tiltása min FV hőm alatt - FV késleltetés HMV után 2-3 min - Lépés moduláló BE - ECO üzemmód 2-3 nap

14 Ha az ember nem, akkor a szabályozásnak kell

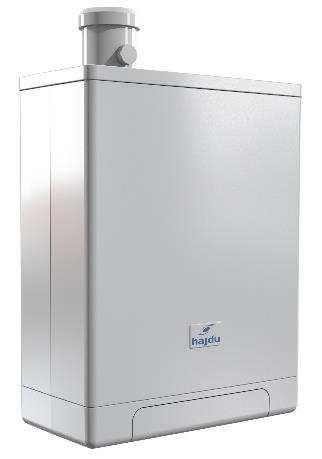

15 Kettős kondenzációs gázkazánok HGK Smart HGK Speciális réz-alu hőcserélő - Kettős kondenzáció - Nincs hőcserélő kilyukadás - Nem kell ph-t beállítani - Előmelegített hőcserélő - Komfort, öntanuló ECO HMV - Indirekt tárolóval is - Beépített RF modul - Moduláció külső, belső hőm-re - Radiátor és padlófűtés egyszerre - Kaszkádban több száz kw - C63 - idegen kémény, de saját is -

16 Hagyományos vs. kettős kondenzációs gázkazánok Kazán váltószeleppel, lemezes hőcserélővel Kazán váltószelep, lemezes hőcserélő nélkül Kondenzáció csak fűtési üzemben Keringtető szivattyú HMV üzemhez kell Magas hőmérséklet - vízkőképződés Több alkatrész több meghibásodási lehetőség Kondenzáció mind fűtés, mind HMV üzemben Keringtető szivattyú HMV-hez nem kell Minimális vízkőképződés Alacsony karbantartási, javítási költségek

17 A hőcserélő gyártása 15 mm HMV cső Kvarchomokkal töltve 22 mm fűtési cső Fémcsapokkal pozicionálva 700 C 400 bar

18 A különleges hőcserélőnek köszönhetően - nincs ph érzékenység, - a kazán nem érzékeny a szennyeződésre, - független fűtési és HMV kör, - előmelegített hőcserélő, - nincs elektrokémiai korrózió, állandó jó kontaktus, - zéró hőcserélő meghibásodás, 6 év garancia

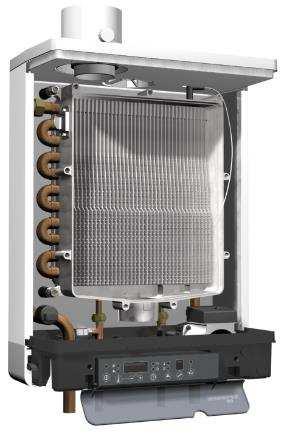

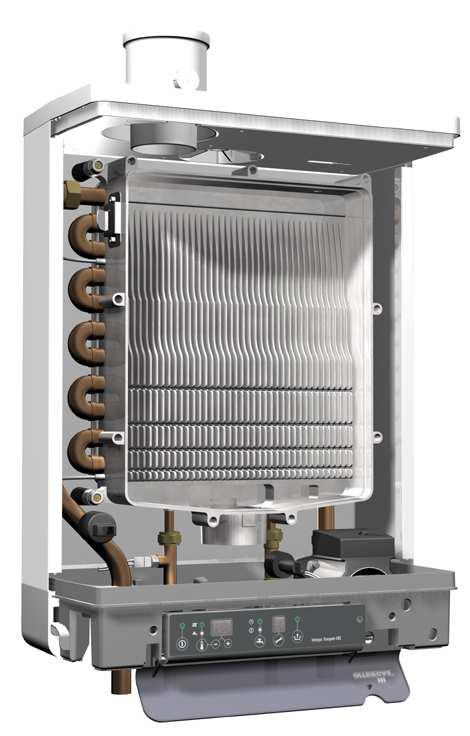

19 HGK vs. HGK Smart HGK HGK Smart - Labirint hőcserélő - Nincsenek terelő lemezek - Nagyobb max teljesítmény - Kisebb min teljesítmény (20 %) - Nagyobb hatékonyság - Alacsonyabb HMV küszöb(1,5l/min) de - Mindkettő RF-es - Mindkettő PWM szivattyúval - Mindkettő átfolyásmérővel - Mindkettő működik Mobil Apps-al

20 Két fűtési zóna két termosztáttal - Z2 zónában kiegészítő fűtés pl. kandalló - Z2 zóna nem független működésű a Z1-től - T1 RF vagy ON/OFF - T2 ON/OFF vagy OpenTherm - Paraméter A : 3 Két fűtési kör ellátása

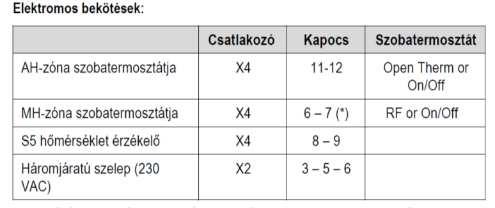

21 Két fűtési kör ellátása Magas/alacsony fűtővíz hőmérséklet egyidejűleg és külön-külön is - Radiátor + padlófűtés egyidejű ellátása, de - Egymástól független működés is lehet - Nem kell keverőszelep, plusz szivattyú - Egyszerű kialakítás, kisebb kivitelezési költség

22 - Kondenzáció HMV üzemben is - Előmelegített hőcserélő, Komfort és öntanuló ECO HMV - Indirekt tárolóval is kapcsolható, programozható - Direkt tároló fűtés HMV szivattyúval - Centrális-decentrális megoldás villanybojlerrel - Ha villanybojler, akkor rétegfűtésű Vízmelegítési hatékonyság és komfort

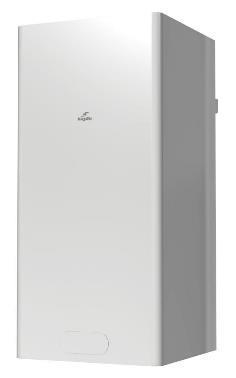

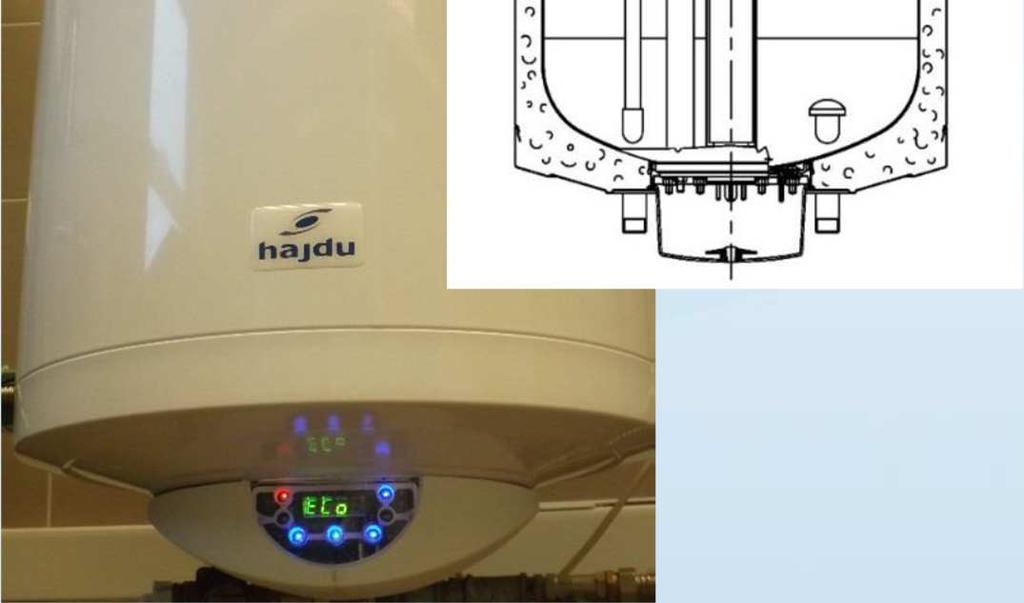

23 Rétegfűtésű elektronikus villanybojlerek SY80R-150R - Elektronikus vezérlés - Rétegfűtés - Kerámia fűtőtest - ECO üzemmód - Antilegionella funkció - Vezérelt áramról is működik - Szárazfűtés védelem - Hőmérséklet kijelzés - Hátralévő fűtési idő kijelzés - Zuhanykész kijelzés - V40 melegvíz mennyiség - Gyerekzár - Lakásriasztóra köthető - Szervizelésre figyelmeztet - Hibakód kijelzés -

24 Rétegfűtésű elektronikus villanybojlerek Készenléti állapot Dátum és idő kijelzés Hátralévő fűtési idő kijelzés Tárolt melegvíz mennyiség kijelzés (V40) (de: a zuhanyrózsa zöld-kék villogó: zuhanykész kék villogó: nem zuhanykész kék világít: teljesen felfűtött stb.)

25 Rétegfűtésű elektronikus villanybojlerek Felső beállított hőmérséklet Felső mért hőmérséklet Alsó beállított hőmérséklet Alsó mért hőmérséklet

26 Rétegfűtésű elektronikus villanybojlerek Gyerekzár (?) Beállítások (antilegionella program kezdete, fényerő, élesített riasztó alatti hőm., kijelzett adatok testre szabása, stb.) Üzemmódok (kézi, ECO, fagyvédelem 10 C) Statisztikai adatok (üzemidő, kapcsolások száma, akku töltési ciklusszám, hátralévő idő szervizig, stb.)

27 Rétegfűtésű elektronikus villanybojlerek 8-12 % energia felhasználás csökkentés HAJDU saját fejlesztésű rétegfűtéses vezérlés Üzemelő készülékek átszerelhetőek
