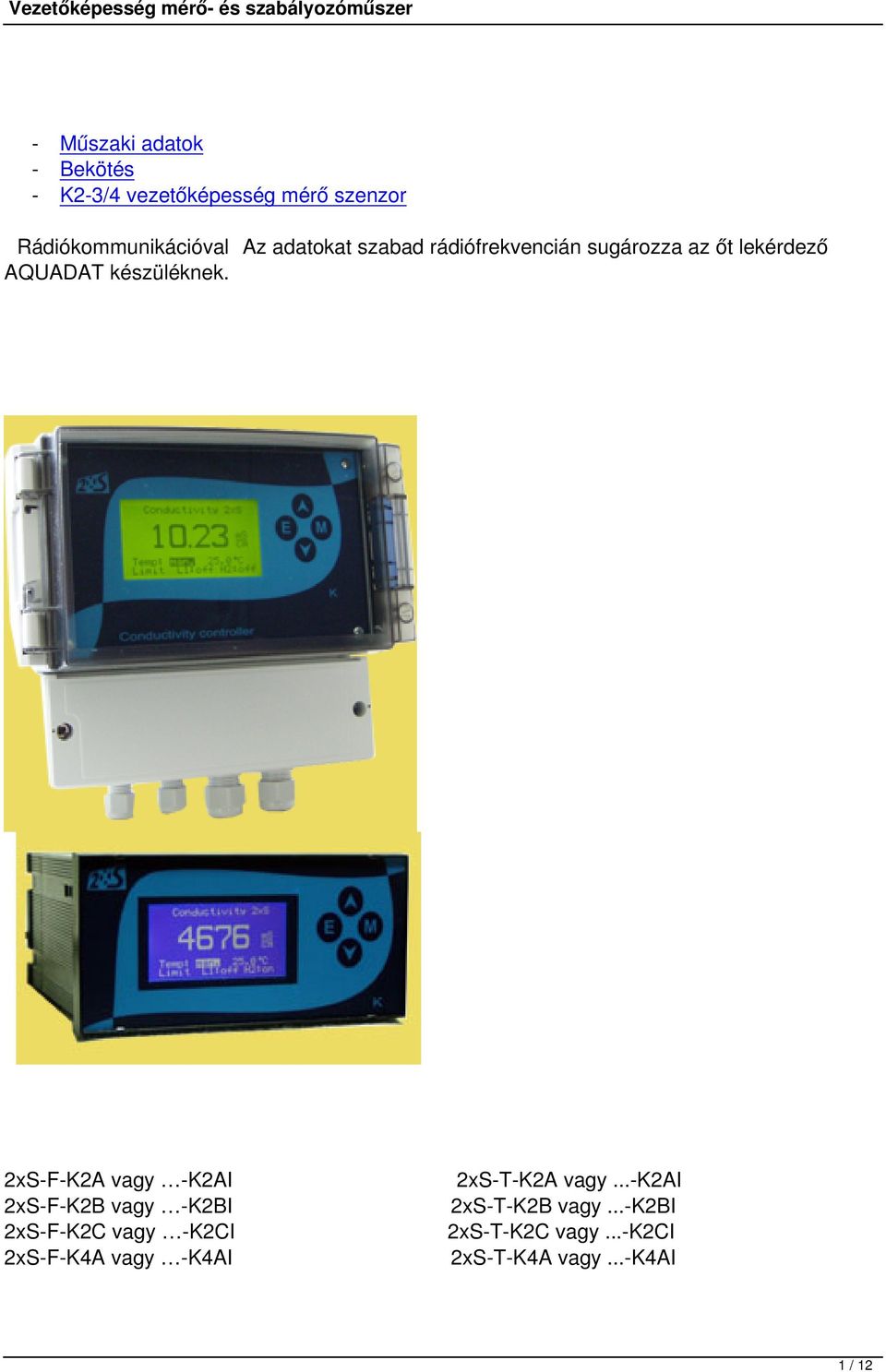

1 - Műszaki adatok - Bekötés - K2-3/4 vezetőképesség mérő szenzor Rádiókommunikációval Az adatokat szabad rádiófrekvencián sugározza az őt lekérdező AQUADAT készüléknek. 2xS-F-K2A vagy -K2AI 2xS-F-K2B vagy -K2BI 2xS-F-K2C vagy -K2CI 2xS-F-K4A vagy -K4AI 2xS-T-K2A vagy...-k2ai 2xS-T-K2B vagy...-k2bi 2xS-T-K2C vagy...-k2ci 2xS-T-K4A vagy...-k4ai 1 / 12

2 - A korábbi jól bevált sorozat típusok a következők voltak: POK-F-K illetve POK-T-K 2xS-..-Kx-x vezetőképesség mérőműszer A 2xS-..-Kx-x vezetőképesség mérőműszer felhasználható vizes oldatok vezetőképességének folyamatos, nagy pontosságú meghatározásához. - A sok éves tapasztalatnak és a folyamatos fejlesztésnek köszönhetően a műszerek megfelelnek a kor elvárásainak lehetővé téve a hosszú időn keresztüli felügyelet nélküli megbízható működést. A nagy méretű grafikus LCD kijelző és a magyar vagy angol nyelvű feliratok segítik a felhasználót a mért értékek pontos leolvasásában vagy éppen a műszer beállításában. - Könnyen kezelhető menü felépítés! - Automatikus/manuális hőmérséklet kompenzáció! - Egyszerű vezetőképesség szabályozáshoz nincs szükség PLC-re! - A mérőműszer képes továbbítani az mérési eredményeket a potenciál független kontaktus kimeneteken, áramjelkimeneten, a soros vonalon(rs232/rs485) keresztül és most már rádiófrekvencián(868mhz) is! - Falra szerelhető (IP65) és táblaműszer kivitel! Alkalmazási területek: - vizes oldatok vezetőképességének folyamatos mérése - vegyszeradagolás - ipari víz és ivóvíz előkészítése, ellenőrzése és szabályozása - kommunális és ipari szennyvíztelepek műszerezése - felszíni vizek vízminőségének ellenőrzése - alacsony sótartalmú nagy tisztaságú vizek fajlagos vezetésének mérése erőművek póttápvizeiben, gőzkondenzátumaiban illetve azok kazánvizei disszocializálódó sótartalmának ellenőrzése Rádiókommunikáció Vezeték nélküli kommunikáció az vezetőképesség mérő és az AQUADAT vevő készülék között. - A vezetőképesség mérő utólagos elhelyezésénél nincs szükség jelkábel kiépítésére és az esetleges bontási munkálatok költségei is megtakaríthatóak. 2 / 12

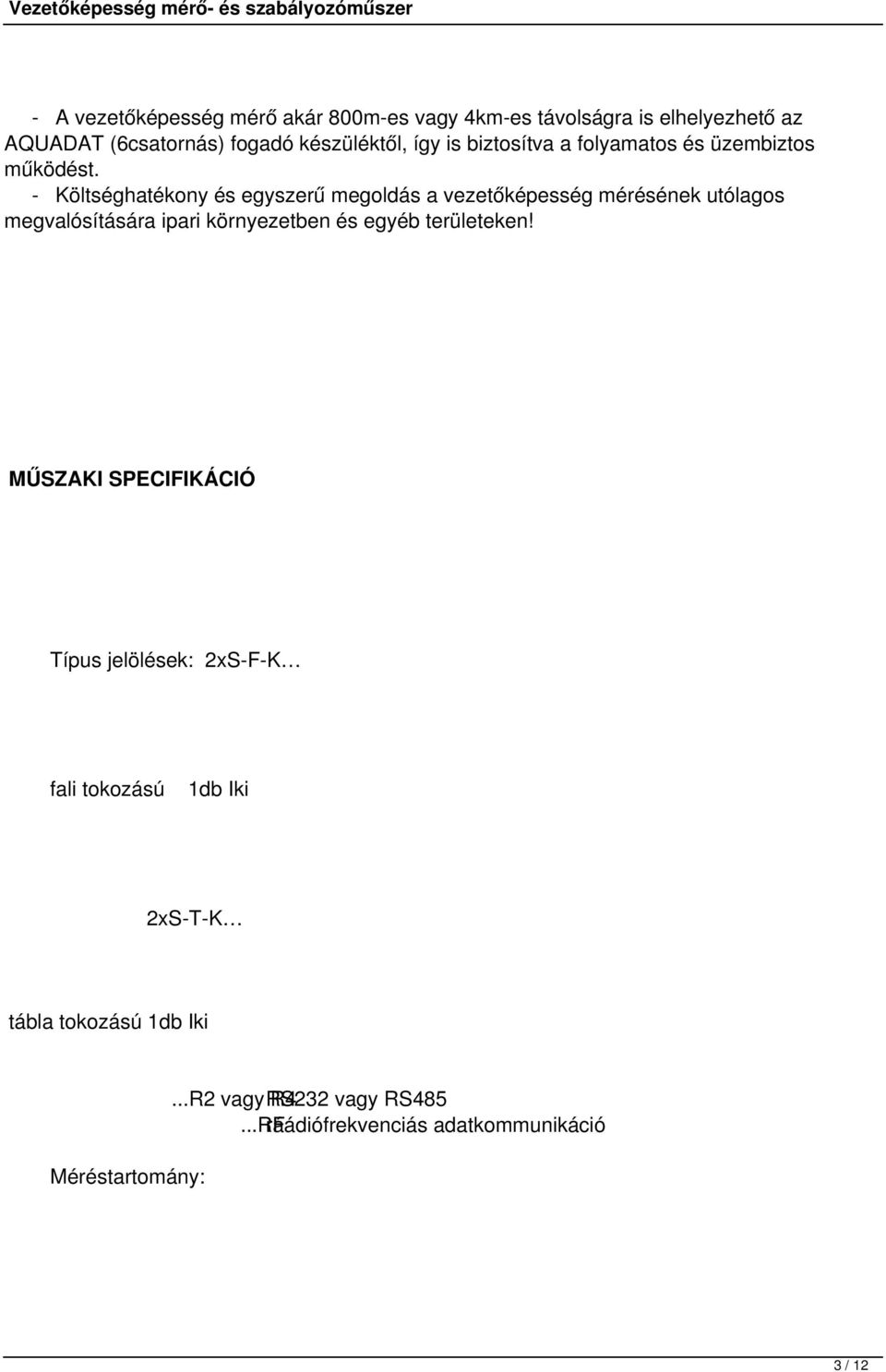

3 - A vezetőképesség mérő akár 800m-es vagy 4km-es távolságra is elhelyezhető az AQUADAT (6csatornás) fogadó készüléktől, így is biztosítva a folyamatos és üzembiztos működést. - Költséghatékony és egyszerű megoldás a vezetőképesség mérésének utólagos megvalósítására ipari környezetben és egyéb területeken! MŰSZAKI SPECIFIKÁCIÓ Típus jelölések: 2xS-F-K fali tokozású 1db Iki 2xS-T-K tábla tokozású 1db Iki...R2 vagy RS232 R4 vagy RS485...RF ráádiófrekvenciás adatkommunikáció Méréstartomány: 3 / 12

4 2xS- -K2A 1μS/cm...1mS/cm k=1/cm 30Hz 0,1μS/cm...100μS/cm k=0,1/cm 30Hz 0,01μS/cm...10μS/cm k=0,01/cm 30Hz 2xS- -K2B 4 / 12

5 1μS/cm...1mS/cm k=1/cm 300Hz 0,1μS/cm...100μS/cm k=0,1/cm 300Hz 0,01μS/cm...10μS/cm k=0,01/cm 300Hz 2xS- -K2C 200μS/cm...200mS/cm k=1/cm 3kHz 20 μ S/cm...20mS/cm k=0,1/cm 3kHz 5 / 12

6 2xS- -K4A 200μS/cm...200mS/cm k=1/cm 3kHz 20μS/cm...20mS/cm k=0,1/cm 3kHz 2mS/cm...2S/cm k=10/cm 3kHz - pontosság: ±0,2% ±1digit a végkitérésre vonatkoztatva Hőmérséklet kompenzálás: 6 / 12

7 Tref=25 C-ra auto./manuális Méréstartomány -T: C Hőmérséklet érzékelő: Pt100 - pontosság: ±0,2 C ±1digit Áramkimenet: 0/4..20mA Rtmax=500 Ω - 2. áramkimenet: 2xS-..-K...I (opció) 7 / 12

8 kimeneti paraméter állítható: K vagy T A kimenet a bemenettől galvanikusan leválasztott Kontaktuskimenetek: morse érintkezős relé -programozható: alsó, felső vagy ablakos - alsó és felső határérték: a teljes méréstartományban állítható - hiszterézis: állítható 8 / 12

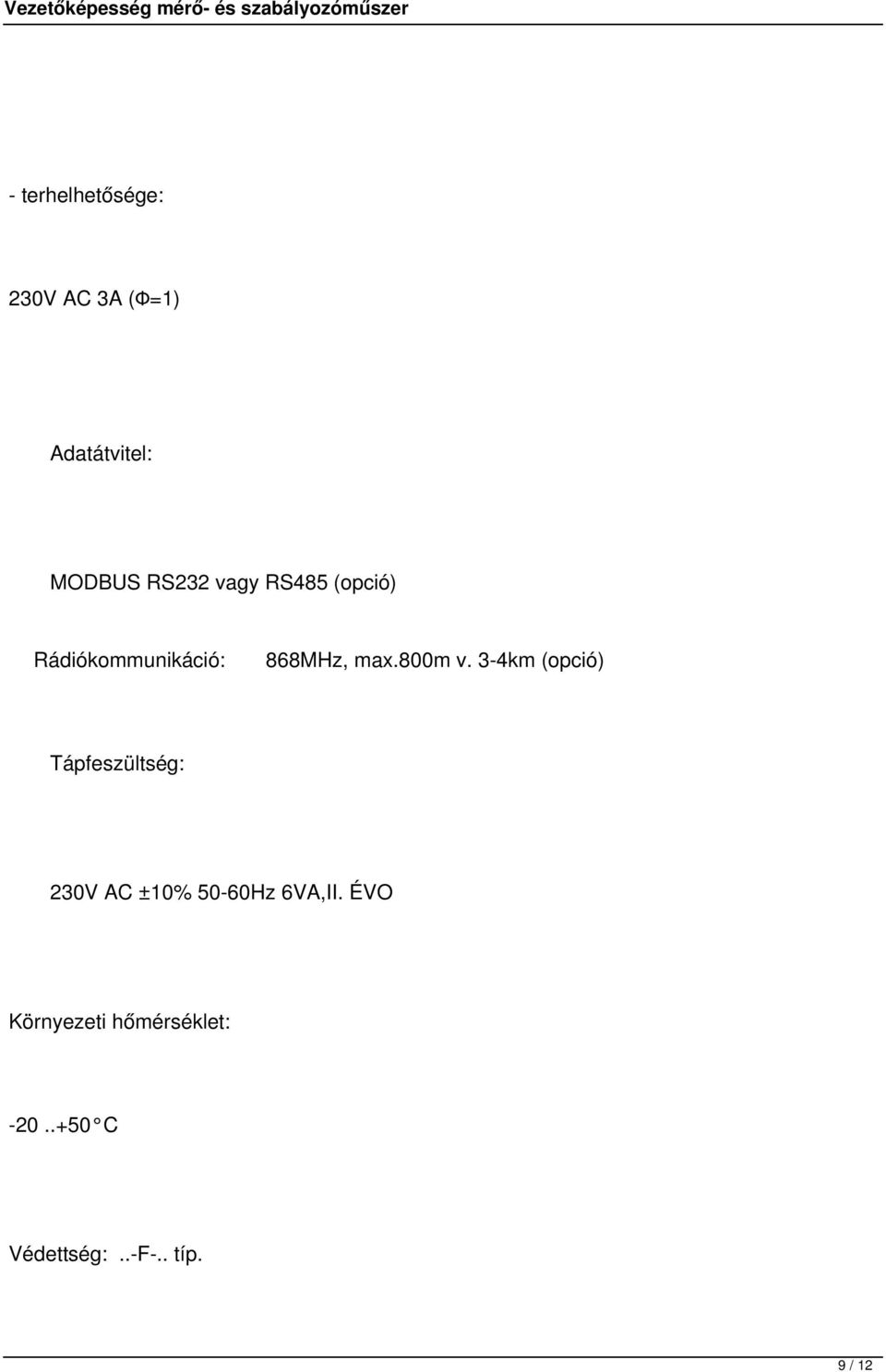

9 - terhelhetősége: 230V AC 3A (Φ=1) Adatátvitel: MODBUS RS232 vagy RS485 (opció) Rádiókommunikáció: 868MHz, max.800m v. 3-4km (opció) Tápfeszültség: 230V AC ±10% 50-60Hz 6VA,II. ÉVO Környezeti hőmérséklet: C Védettség:..-F-.. típ. 9 / 12

10 IP 65..-T-.. típ. IP 44..-T-.. típ. hátlap IP 20 Méret:..-F-.. típ. 166x160x106mm..-T-.. típ. 144x72x146mm..-T-.. típ. kivágási méret: 10 / 12

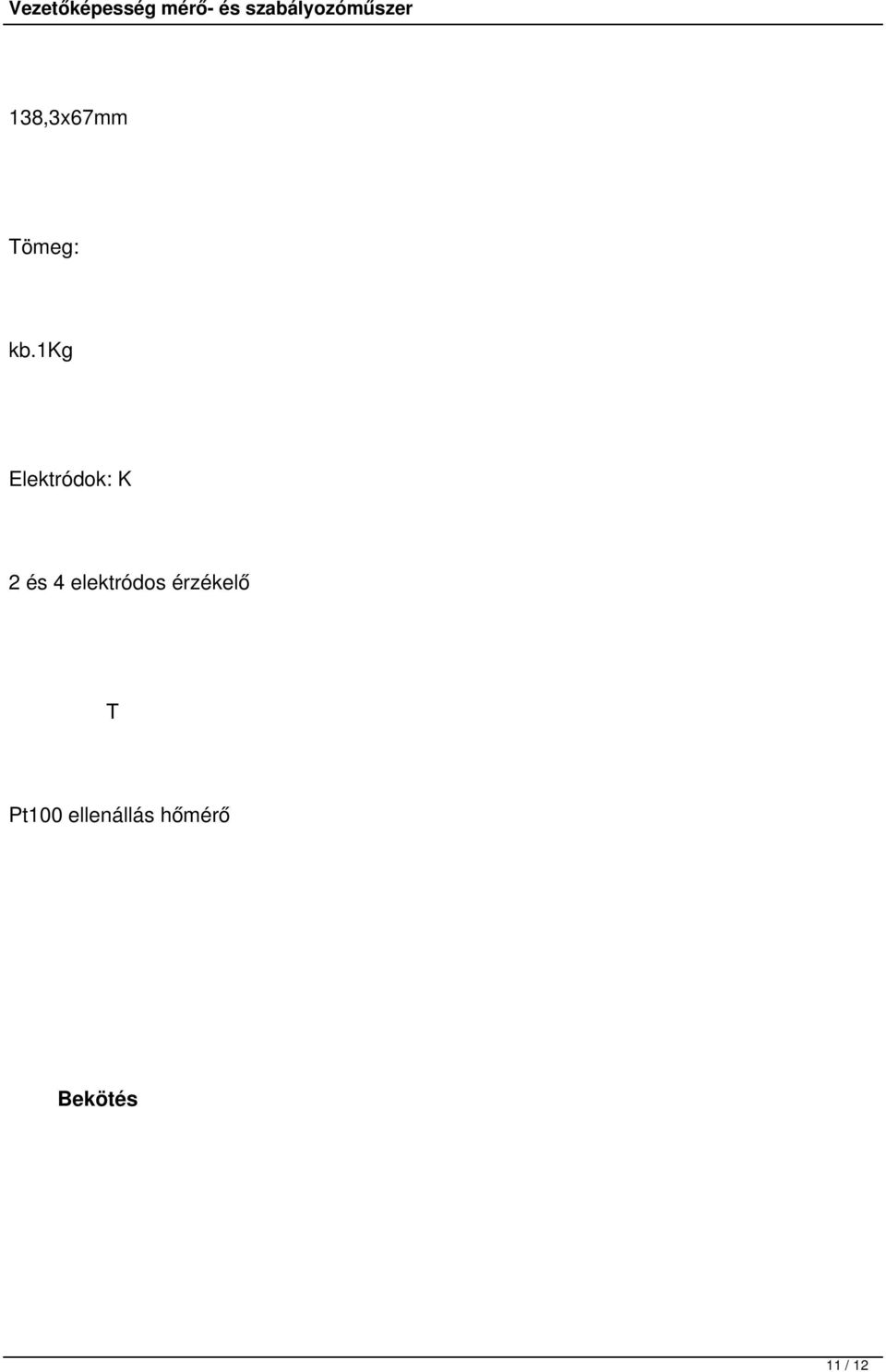

11 138,3x67mm Tömeg: kb.1kg Elektródok: K 2 és 4 elektródos érzékelő T Pt100 ellenállás hőmérő Bekötés 11 / 12

12 K2-3/4 vezetőképesség mérő szenzor 12 / 12
