- a korábbi jól bevált sorozat típusok a következők voltak: POK-F-DO illetve POK-T-DO

HTML
DOWNLOAD

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "- a korábbi jól bevált sorozat típusok a következők voltak: POK-F-DO illetve POK-T-DO"

Marcell Balla
9 évvel ezelőtt
Látták:

1 - Műszaki adatok - Bekötés - Érzékelők Rádiókommunikáció Vezetéknélküli kommunikáció az oldott-oxigén mérő és az oldott-oxigén-tükör vagy az AQUADAT készülék között. Utólagos műszerezéseknél megtakarítható az adatkábel költséges kiépítése. Egyszerű oxigénszabályozást ezzel a megoldással gyorsan és költségtakarékosan lehet megoldani. 2xS-F-DO vagy 2xS-F-DOI 2xS-T-DO vagy 2xS-T-DOI - a korábbi jól bevált sorozat típusok a következők voltak: POK-F-DO illetve POK-T-DO 1 / 11

Utólagos műszerezéseknél megtakarítható az adatkábel költséges kiépítése.

2 2xS-..-DO oldott-oxigén mérőműszer A 2xS-...-DO oldott-oxigén mérőműszer felhasználható természetes és ipari vizek oldott-oxigén tartalmának folyamatos, nagypontosságú és megbízható mérésére. - A sok éves tapasztalatnak és a folyamatos fejlesztésnek köszönhetően a műszerek megfelelnek a kor elvárásainak lehetővé téve a hosszú időn keresztüli felügyelet nélküli megbízható működést. A nagy méretű grafikus LCD kijelző és a magyar nyelvű feliratok segítik a felhasználót a mért értékek pontos leolvasásában vagy éppen a műszer beállításában. - Könnyen kezelhető menü felépítés. - Az oldott oxigén érték koncentrációban (mg/l) és szaturációban is (%) is megjelenik. - Automatikus és manuális hőmérséklet kompenzáció. - Áramkimenetek és határérték kontaktus kimenetek. - Egyszerű arányos oldott-oxigén szabályozáshoz nincs szükség PLC-re! - A mért érték továbbítása soros vonalon(rs232/rs485) és most már rádiófrekvencián(868mhz) is biztosított. - Rádiókommunikációs műszernél: - Az oldott oxigén mérő utólagos elhelyezésénél nincs szükség kábelcsatorna kiépítésére és az esetleges bontási munkálatok költségei is megtakaríthatóak. - Az oldott oxigén mérő akár m távolságra is elhelyezhető a fogadó készüléktől, így is biztosítva a folyamatos és üzembiztos működést. - Költséghatékony és egyszerű megoldás utólagos oxigén szabályozás megvalósítására ipari környezetben és egyéb területeken! - Falra szerelhető és táblaműszer kivitel. - Az oldott oxigén mérőben használt érzékelő élettartama az elmúlt 16 év tapasztalata alapján az oxigén mennyiségétől függően akár 6 év is lehet. - Az érzékelő és műszer közötti távolság 300m is lehet. Alkalmazási területek: víztisztítás, szennyvíztisztítás, vízellenőrzés, felszíni vizek vízminőségének az ellenőrzése. Rádiókommunikáció Vezeték nélküli kommunikáció az oldott oxigén mérő és az oldott oxigén tükör (1 csatornás) vagy AQUADAT (6 csatornás) vevő készülék között. 2 / 11

A nagy méretű grafikus LCD kijelző és a magyar nyelvű feliratok segítik a felhasználót a mért értékek pontos leolvasásában vagy éppen a műszer beállításában. - Könnyen kezelhető menü felépítés.

3 MŰSZAKI SPECIFIKÁCIÓ Típus jelölések: 2xS-F-DO fali tokozású 1db áramkimenet 2xS-T-DO tábla tokozású 1db áramkimenet 2xS-...-DOI 2 db áramkimenet...r2 vagy R4 RS232 vagy RS485...RF rádiófrekvenciás adatkommunikáció Méréstartomány -DO: 0..30mg/l és % 3 / 11

..-DOI 2 db áramkimenet...r2 vagy R4 RS232 vagy RS485.

4 - pontosság: ±0,15mg/l ±1% a végkitérésre vonatkoztatva Hőmérséklet kompenzálás: automatikus/manuális Méréstartomány -T: C Hőmérséklet érzékelő: Pt100 - pontosság: ±0,2 C ±1digit Légnyomás korrekció: 4 / 11

automatikus/manuális Méréstartomány -T: 0.

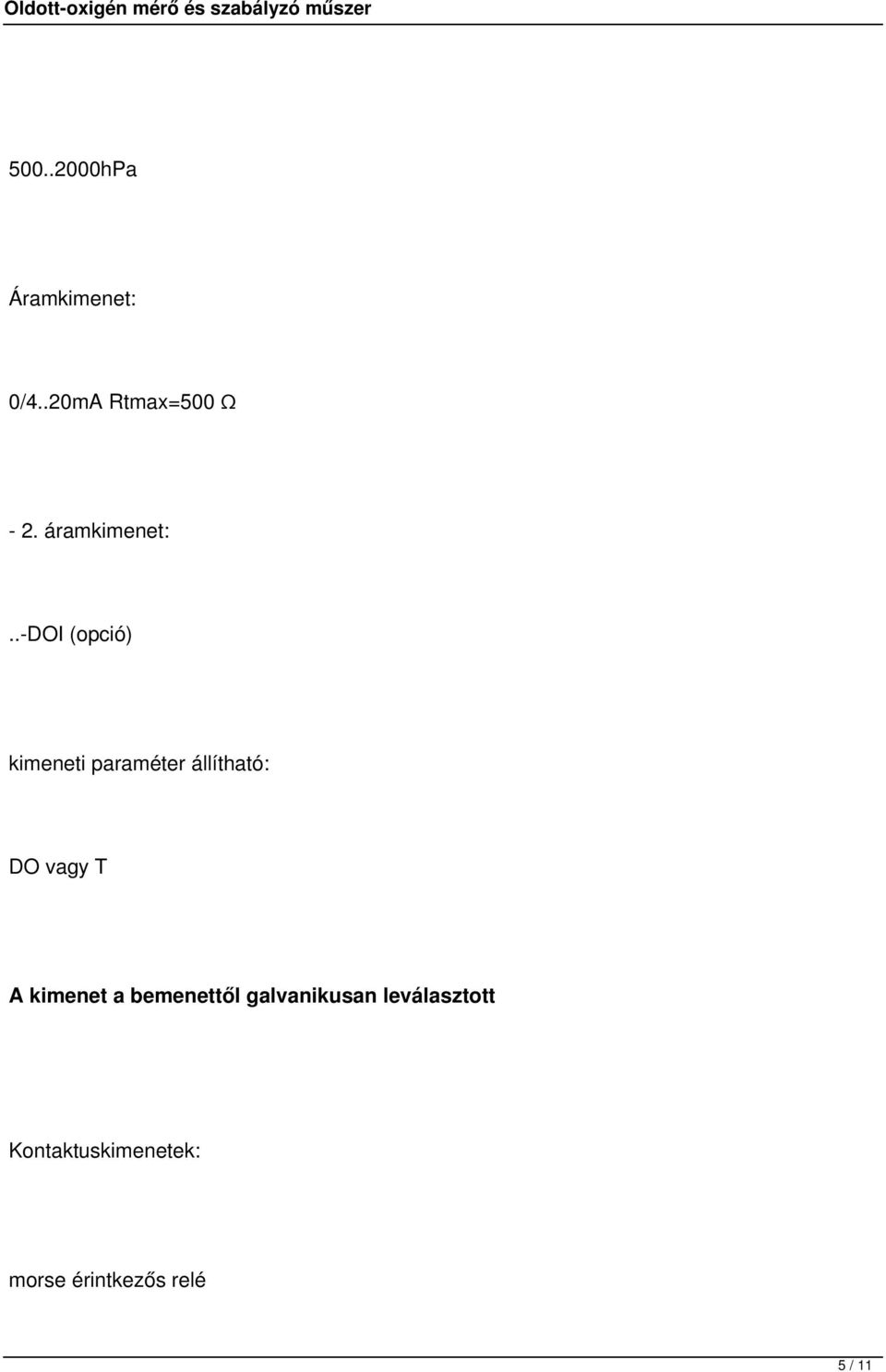

5 hPa Áramkimenet: 0/4..20mA Rtmax=500 Ω - 2. áramkimenet:..-doi (opció) kimeneti paraméter állítható: DO vagy T A kimenet a bemenettől galvanikusan leválasztott Kontaktuskimenetek: morse érintkezős relé 5 / 11

6 - programozható: alsó, felső vagy ablakos - alsó és felső határérték: 0..30mg/l között szabadon állítható - hiszterézis: állítható - terhelhetősége: 230V AC 3A (Φ=1) - bekapcsolási késleltetés: 0-999perc között állítható, 1. alsó határérték Adatátvitel: 6 / 11

7 RS232 vagy RS485 (opció) Rádiókommunikáció: 868MHz, 800m vagy 4km (opció) Tápfeszültség: 230V AC ±10% 50-60Hz 6VA,II. ÉVO Környezeti hőmérséklet: C Védettség:..-F-.. típ. IP65..-T-.. típ. előlap: IP 44, hátlap: IP20 7 / 11

6VA,II. ÉVO Környezeti hőmérséklet: -20..+50 C Védettség:.

8 Méret:..-F-.. típ. 166x160x106..-T-.. típ. 144x72x146mm..-T-.. típ. kivágási méret: 138,3x67mm Tömeg: kb.1kg Elektródok: DO Danfoss, Mettler-Toledo szenzor T 8 / 11

9 Pt100 ellenállás hőmérő Armatúrák: Bemerülő, lengő és átfolyásos Bekötés 1., Merülő és lengő oldott-oxigén mérőcella cm hosszban választható 9 / 11

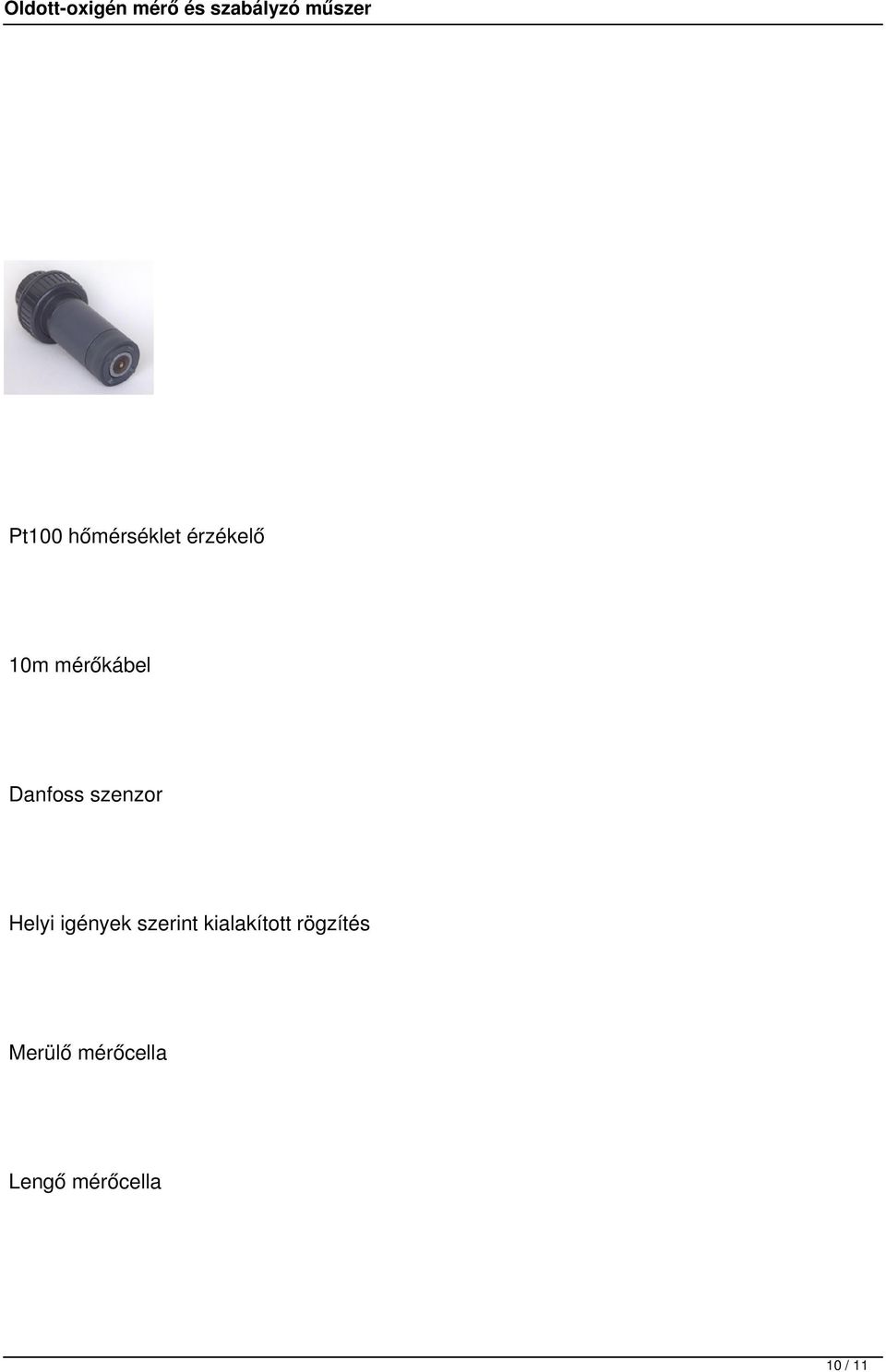

10 Pt100 hőmérséklet érzékelő 10m mérőkábel Danfoss szenzor Helyi igények szerint kialakított rögzítés Merülő mérőcella Lengő mérőcella 10 / 11

11 2., Átfolyásos oldott-oxigén mérőcella. a., 63mm-es Belsőmenetes 90 mérőcella "T" idom csatlakozó méret: G3/4" vagy G2" b., 63mm-es Belsőmenetes Az Tisztítás víznek 180 érzékelő mérőcella érdekében szabad "T" mindig idom csatlakozó kifolyásúnak érjen a befolyó a méret: folyadékba. víz kell G3/4" elzárható lenni. vagy legyen. G2" 11 / 11

, 63mm-es Belsőmenetes Az Tisztítás víznek 180 érzékelő mérőcella érdekében szabad
