multidata Beépítési és használati útmutató Minden, ami számit. EnergyMetering

Átírás

1 EnergyMetering multidata Beépítési és használati útmutató Elektronikus energiaszámláló hőmennyiségmérőkhöz 2 kimeneti/bemeneti lehetőséggel és opcionálisan M-Bus, R 232 és R 485 csatlakozással Minden, ami számit.

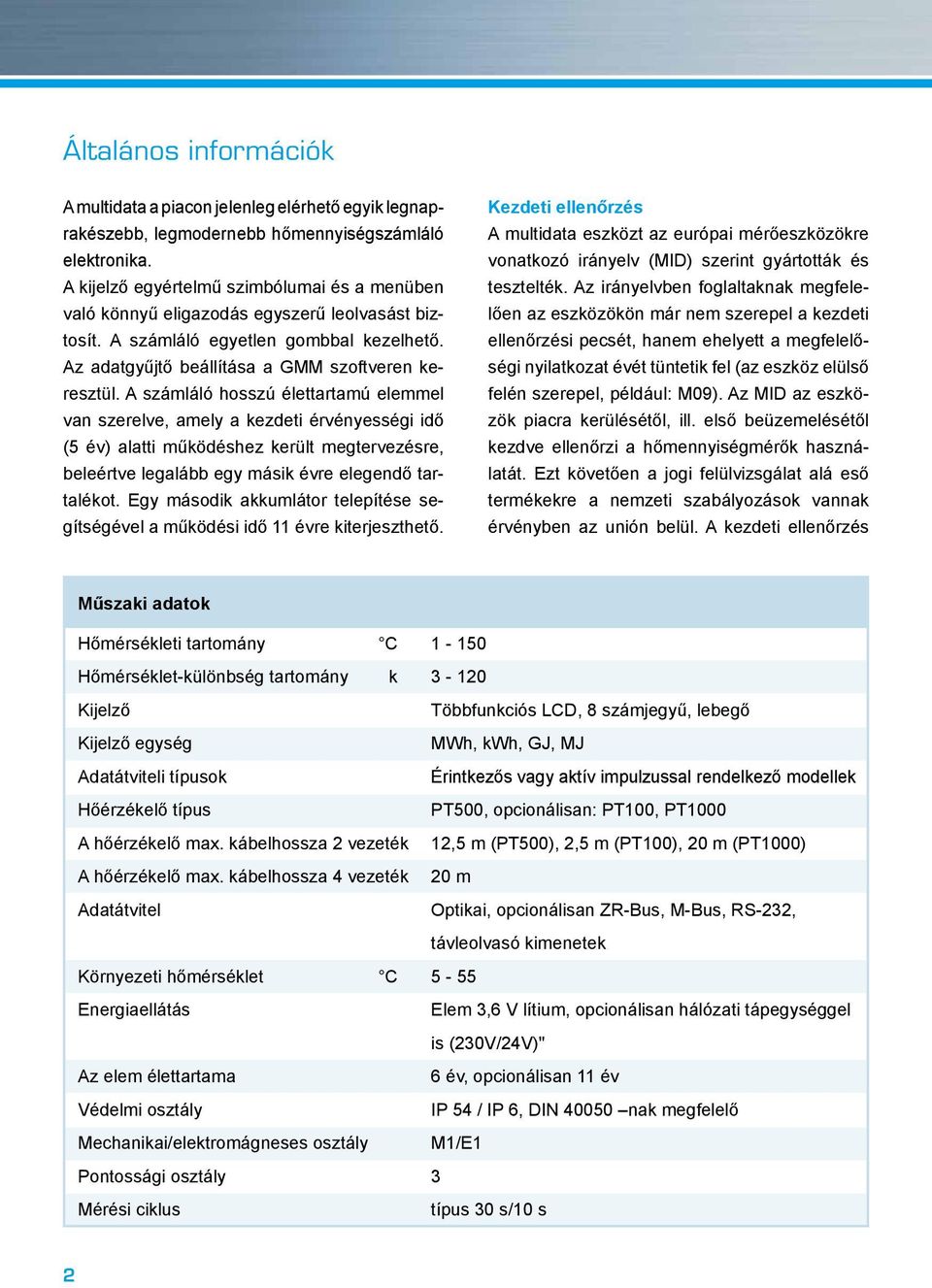

2 Általános információk A multidata a piacon jelenleg elérhető egyik legnaprakészebb, legmodernebb hőmennyiségszámláló elektronika. A kijelző egyértelmű szimbólumai és a menüben való könnyű eligazodás egyszerű leolvasást biztosít. A számláló egyetlen gombbal kezelhető. Az adatgyűjtő beállítása a GMM szoftveren keresztül. A számláló hosszú élettartamú elemmel van szerelve, amely a kezdeti érvényességi idő (5 év) alatti működéshez került megtervezésre, beleértve legalább egy másik évre elegendő tartalékot. Egy második akkumlátor telepítése segítségével a működési idő évre kiterjeszthető. Kezdeti ellenőrzés A multidata eszközt az európai mérőeszközökre vonatkozó irányelv (MID) szerint gyártották és tesztelték. Az irányelvben foglaltaknak megfelelően az eszközökön már nem szerepel a kezdeti ellenőrzési pecsét, hanem ehelyett a megfelelőségi nyilatkozat évét tüntetik fel (az eszköz elülső felén szerepel, például: M09). Az MID az eszközök piacra kerülésétől, ill. első beüzemelésétől kezdve ellenőrzi a hőmennyiségmérők használatát. Ezt követően a jogi felülvizsgálat alá eső termékekre a nemzeti szabályozások vannak érvényben az unión belül. A kezdeti ellenőrzés Műszaki adatok őmérsékleti tartomány C őmérséklet-különbség tartomány k Kijelző Kijelző egység Adatátviteli típusok őérzékelő típus A hőérzékelő max. kábelhossza 2 vezeték A hőérzékelő max. kábelhossza 4 vezeték Adatátvitel Többfunkciós CD, 8 számjegyű, lebegő MWh, kwh, GJ, MJ Érintkezős vagy aktív impulzussal rendelkező modellek PT500, opcionálisan: PT0, PT00 12,5 m (PT500), 2,5 m (PT0), 20 m (PT00) 20 m Optikai, opcionálisan ZR-Bus, M-Bus, R-232, távleolvasó kimenetek Környezeti hőmérséklet C 5 - Energiaellátás Elem 3,6 V lítium, opcionálisan hálózati tápegységgel is (230V/24V)" Az elem élettartama Védelmi osztály Mechanikai/elektromágneses osztály 6 év, opcionálisan év IP / IP 6, DIN nak megfelelő M1/E1 Pontossági osztály 3 Mérési ciklus típus 30 s/ s 2

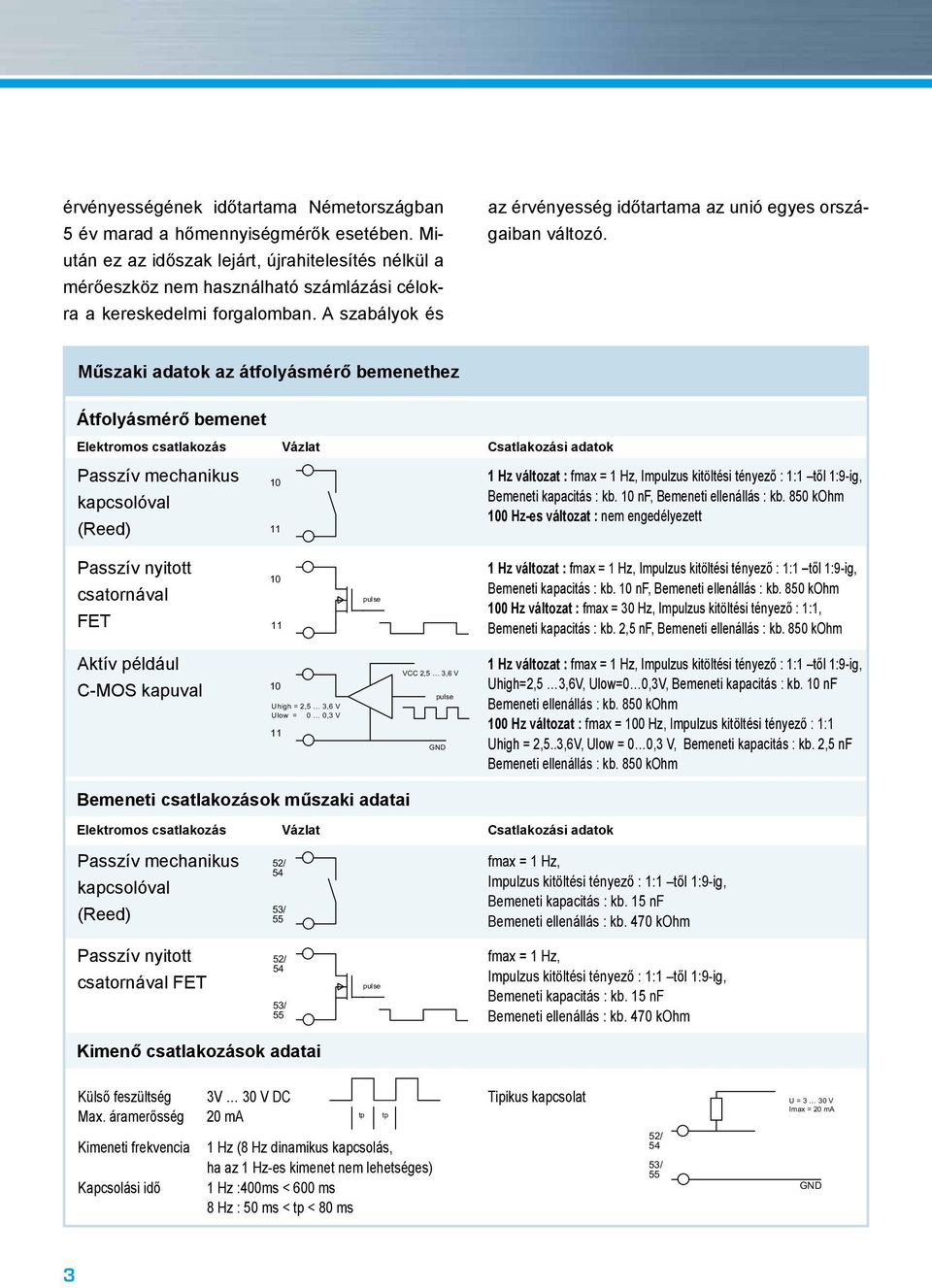

3 érvényességének időtartama Németországban 5 év marad a hőmennyiségmérők esetében. Miután ez az időszak lejárt, újrahitelesítés nélkül a mérőeszköz nem használható számlázási célokra a kereskedelmi forgalomban. A szabályok és Műszaki adatok az átfolyásmérő bemenethez az érvényesség időtartama az unió egyes országaiban változó. Átfolyásmérő bemenet Elektromos csatlakozás Vázlat Csatlakozási adatok Passzív mechanikus kapcsolóval (Reed) Passzív nyitott csatornával Uhigh = 2,5 3,6 V FET Ulow = 0 0,3 V Aktív például VCC 2,5 3,6 V Uhigh = 2,5 3,6 V C-MO kapuval Ulow = 0 0,3 V Uhigh = 2,5 3,6 V Ulow Uhigh = 2,50 3,6 0,3 V Uhigh Ulow = 2,50 3,6 0,3 V Ulow = 0 0,3 V Uhigh = 2,5 3,6 V Ulow = 0 0,3 V Bemeneti csatlakozások műszaki adatai Elektromos csatlakozás Vázlat Csatlakozási adatok Passzív mechanikus fmax = 1 z, kapcsolóval (Reed) Passzív nyitott csatornával FET Kimenő csatlakozások adatai 1 z változat : fmax = 1 z, Impulzus kitöltési tényező : 1:1 től 1:9-ig, Bemeneti kapacitás : kb. nf, Bemeneti ellenállás : kb. 850 kohm 0 z-es változat : nem engedélyezett Uhigh = 2,5 3,6 V Ulow = 0 0,3 V Uhigh = 2,5 3,6 V 1 z változat : fmax = 1 z, Impulzus Ulow = 0 kitöltési 0,3 V tényező : 1:1 től 1:9-ig, Bemeneti kapacitás : kb. nf, Bemeneti ellenállás : kb. 850 kohm 0 z változat : fmax = 30 z, Impulzus kitöltési tényező : 1:1, Bemeneti kapacitás : kb. 2,5 nf, Bemeneti ellenállás : kb. 850 kohm 1 z változat : fmax = 1 z, Impulzus kitöltési tényező : 1:1 től 1:9-ig, Uhigh=2,5 3,6V, Ulow=0 0,3V, Bemeneti kapacitás : kb. nf Bemeneti ellenállás : kb. 850 kohm 0 z változat : fmax = 0 z, Impulzus kitöltési tényező : 1:1 Uhigh = 2,5..3,6V, Ulow = 0 0,3 V, Bemeneti kapacitás : kb. 2,5 nf Bemeneti ellenállás : kb. 850 kohm Impulzus kitöltési tényező : 1:1 től 1:9-ig, Bemeneti kapacitás : kb. 15 nf Bemeneti ellenállás : kb. 470 kohm fmax = 1 z, Impulzus kitöltési tényező : 1:1 től 1:9-ig, Bemeneti kapacitás : kb. 15 nf Bemeneti ellenállás : kb. 470 kohm Külső feszültség Max. áramerősség Kimeneti frekvencia Kapcsolási idő 3 3V 30 V DC 20 ma 1 z (8 z dinamikus kapcsolás, ha az 1 z-es kimenet nem lehetséges) 1 z :400ms < 600 ms 8 z : 50 ms < < 80 ms U = 3 30 V Imax = 20 ma U = 3 30 V Imax = 20 ma U = 3 30 V Imax U = 3 = 2030 ma V U Imax = 3 = 2030 ma V Imax = 20 ma U = 3 30 V Imax = 20 ma Tipikus kapcsolat U = 3 30 V Imax = 20 ma U = 3 30 V Imax = 20 ma

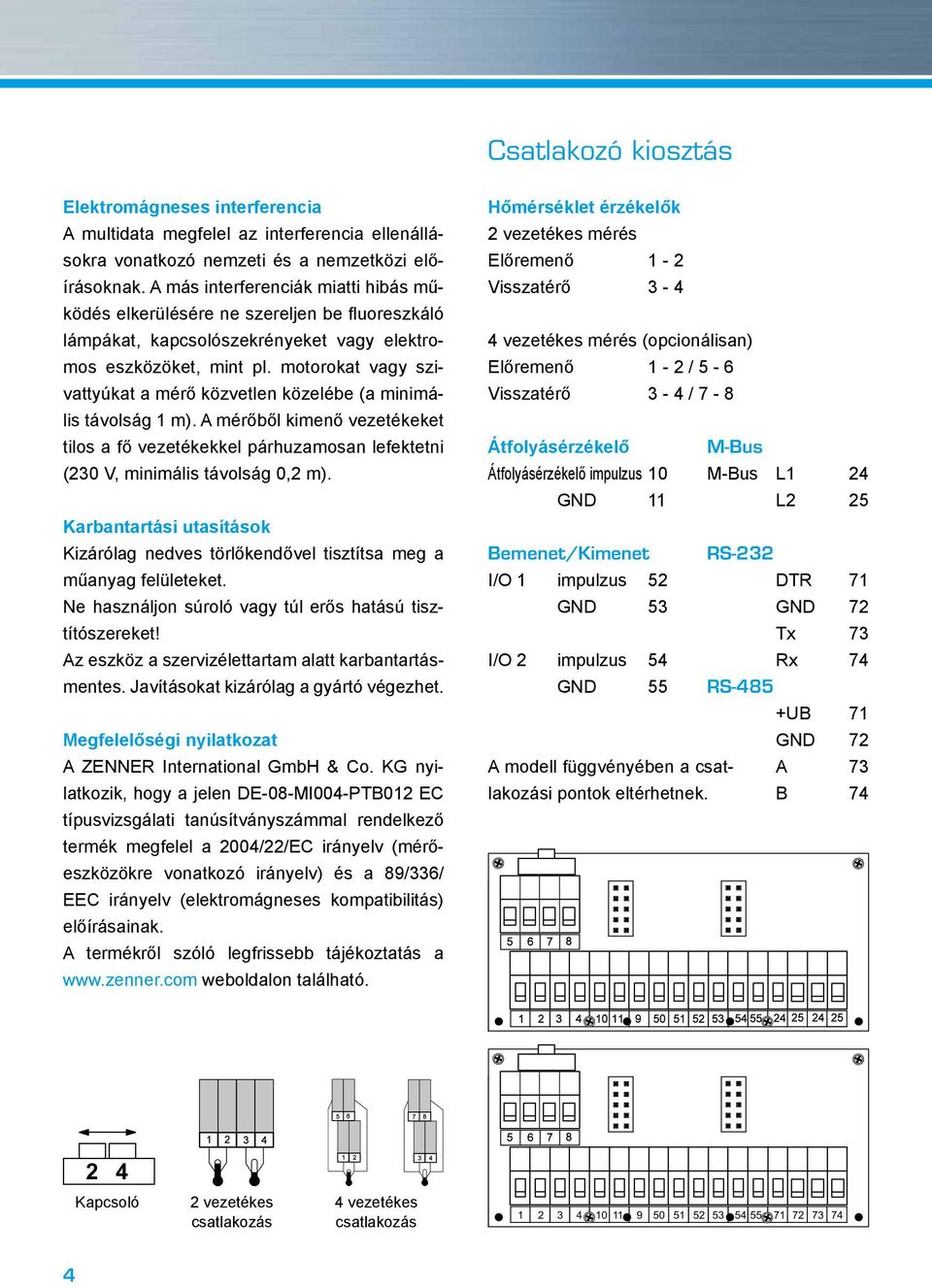

4 Csatlakozó kiosztás Elektromágneses interferencia A multidata megfelel az interferencia ellenállásokra vonatkozó nemzeti és a nemzetközi előírásoknak. A más interferenciák miatti hibás működés elkerülésére ne szereljen be fluoreszkáló lámpákat, kapcsolószekrényeket vagy elektromos eszközöket, mint pl. motorokat vagy szivattyúkat a mérő közvetlen közelébe (a minimális távolság 1 m). A mérőből kimenő vezetékeket tilos a fő vezetékekkel párhuzamosan lefektetni (230 V, minimális távolság 0,2 m). Karbantartási utasítások Kizárólag nedves törlőkendővel tisztítsa meg a műanyag felületeket. Ne használjon súroló vagy túl erős hatású tisztítószereket! Az eszköz a szervizélettartam alatt karbantartásmentes. Javításokat kizárólag a gyártó végezhet. Megfelelőségi nyilatkozat A ZENNER International Gmb & Co. KG nyilatkozik, hogy a jelen DE-08-MI004-PTB012 EC típusvizsgálati tanúsítványszámmal rendelkező termék megfelel a 2004/22/EC irányelv (mérőeszközökre vonatkozó irányelv) és a 89/336/ EEC irányelv (elektromágneses kompatibilitás) előírásainak. A termékről szóló legfrissebb tájékoztatás a weboldalon található. őmérséklet érzékelők 2 vezetékes mérés Előremenő 1-2 Visszatérő vezetékes mérés (opcionálisan) Előremenő 1-2 / 5-6 Visszatérő 3-4 / 7-8 Átfolyásérzékelő M-Bus Átfolyásérzékelő impulzus M-Bus Bemenet/Kimenet R-232 I/O 1 impulzus 52 DTR Tx 73 I/O 2 impulzus Rx 74 R-485 +UB A modell függvényében a csatlakozási A 73 pontok eltérhetnek. B Kapcsoló 2 vezetékes 4 vezetékes csatlakozás csatlakozás

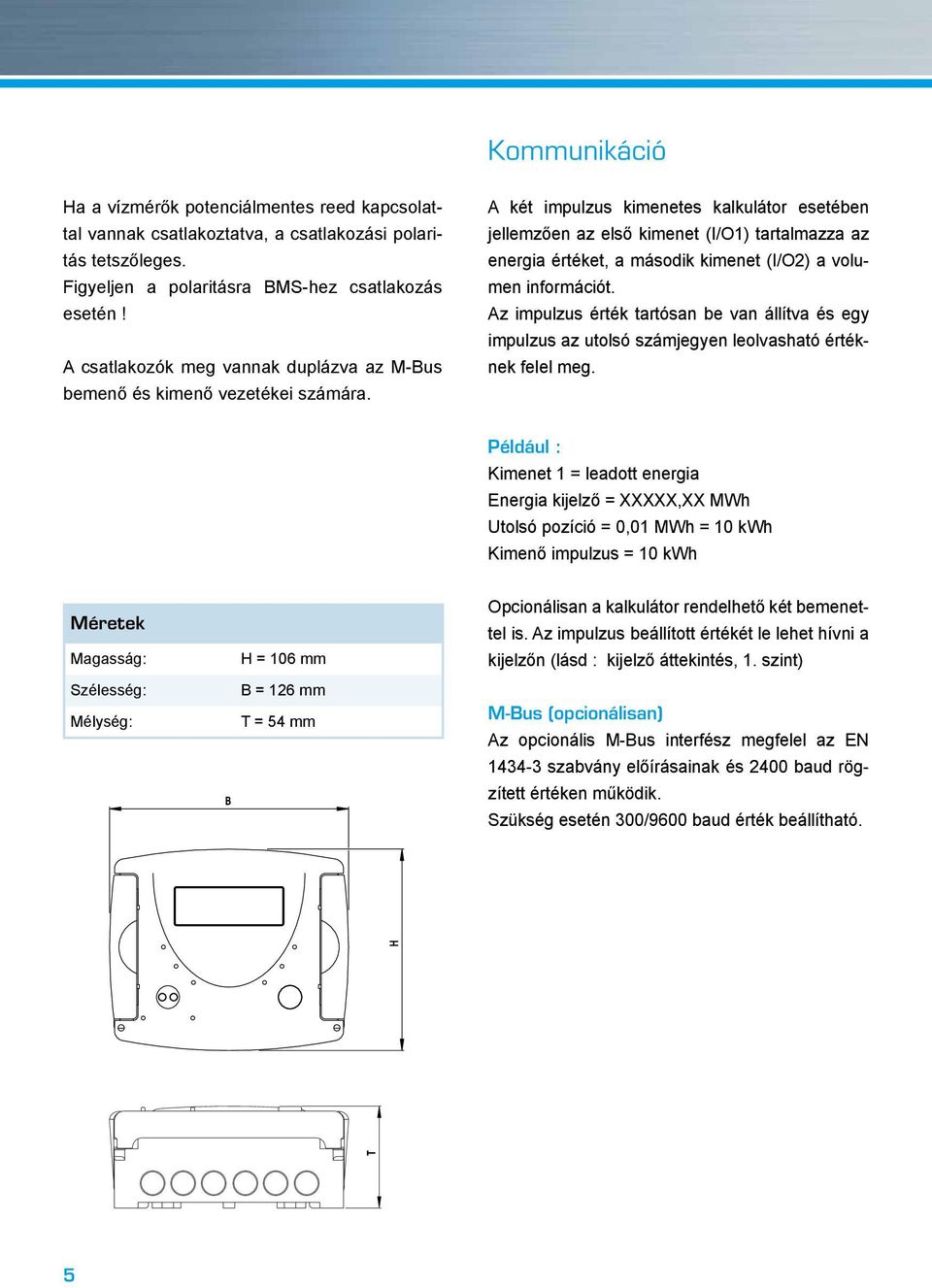

5 Kommunikáció a a vízmérők potenciálmentes reed kapcsolattal vannak csatlakoztatva, a csatlakozási polaritás tetszőleges. Figyeljen a polaritásra BM-hez csatlakozás esetén! A csatlakozók meg vannak duplázva az M-Bus bemenő és kimenő vezetékei számára. A két impulzus kimenetes kalkulátor esetében jellemzően az első kimenet (I/O1) tartalmazza az energia értéket, a második kimenet (I/O2) a volumen információt. Az impulzus érték tartósan be van állítva és egy impulzus az utolsó számjegyen leolvasható értéknek felel meg. Például : Kimenet 1 = leadott energia Energia kijelző = XXXXX,XX MWh Utolsó pozíció = 0,01 MWh = kwh Kimenő impulzus = kwh Méretek Magasság: = 6 mm Opcionálisan a kalkulátor rendelhető két bemenettel is. Az impulzus beállított értékét le lehet hívni a kijelzőn (lásd : kijelző áttekintés, 1. szint) zélesség: Mélység: B B = 126 mm T = mm M-Bus (opcionálisan) Az opcionális M-Bus interfész megfelel az EN szabvány előírásainak és 2400 baud rögzített értéken működik. zükség esetén 300/9600 baud érték beállítható. T 5

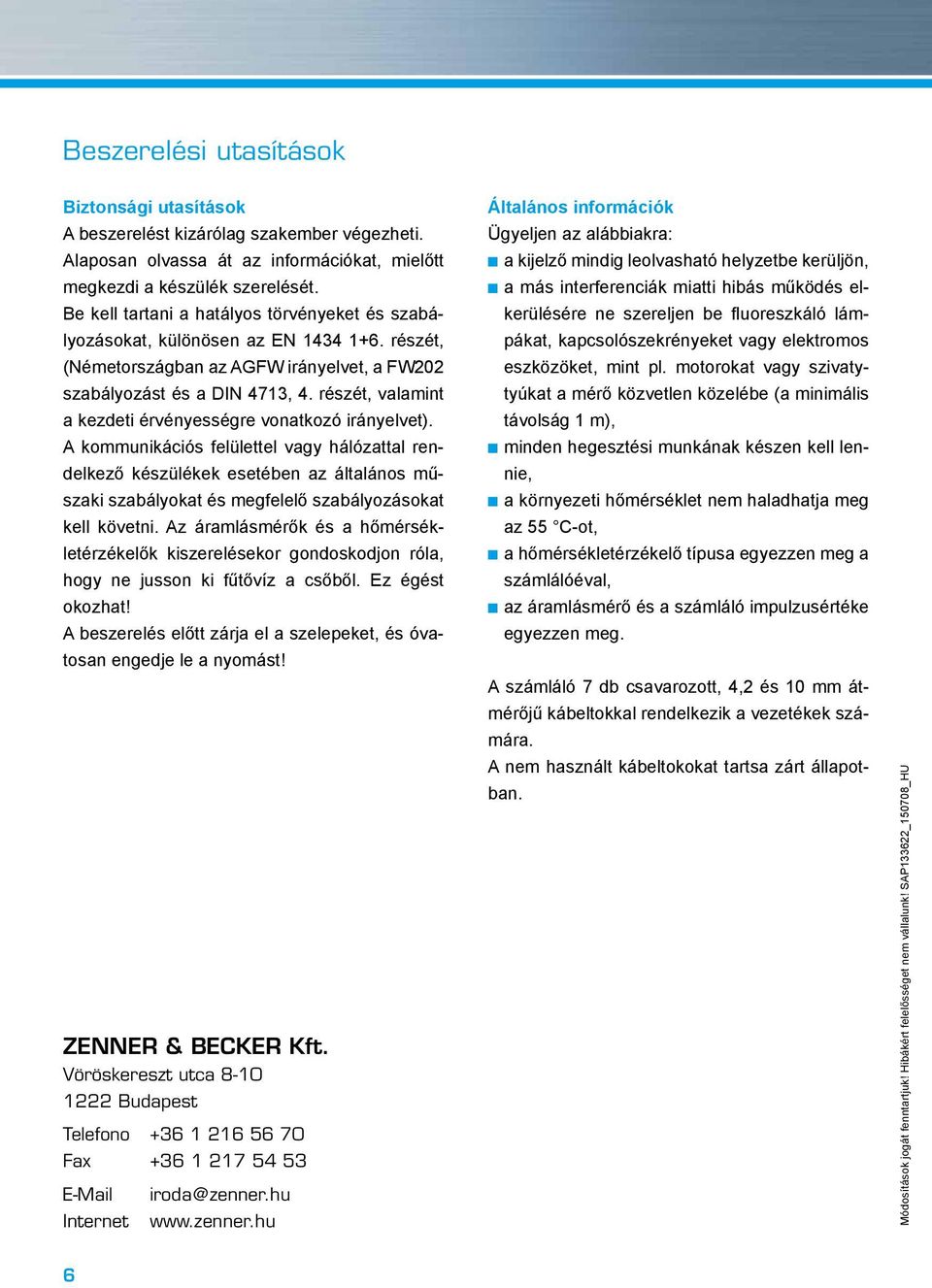

6 Beszerelési utasítások Biztonsági utasítások A beszerelést kizárólag szakember végezheti. Alaposan olvassa át az információkat, mielőtt megkezdi a készülék szerelését. Be kell tartani a hatályos törvényeket és szabályozásokat, különösen az EN részét, (Németországban az AGFW irányelvet, a FW202 szabályozást és a DIN 4713, 4. részét, valamint a kezdeti érvényességre vonatkozó irányelvet). A kommunikációs felülettel vagy hálózattal rendelkező készülékek esetében az általános műszaki szabályokat és megfelelő szabályozásokat kell követni. Az áramlásmérők és a hőmérsékletérzékelők kiszerelésekor gondoskodjon róla, hogy ne jusson ki fűtővíz a csőből. Ez égést okozhat! A beszerelés előtt zárja el a szelepeket, és óvatosan engedje le a nyomást! ZENNER & BECKER Kft. Vöröskereszt utca Budapest Telefono Fax Internet iroda@zenner.hu Általános információk Ügyeljen az alábbiakra: a kijelző mindig leolvasható helyzetbe kerüljön, a más interferenciák miatti hibás működés elkerülésére ne szereljen be fluoreszkáló lámpákat, kapcsolószekrényeket vagy elektromos eszközöket, mint pl. motorokat vagy szivatytyúkat a mérő közvetlen közelébe (a minimális távolság 1 m), minden hegesztési munkának készen kell lennie, a környezeti hőmérséklet nem haladhatja meg az C-ot, a hőmérsékletérzékelő típusa egyezzen meg a számlálóéval, az áramlásmérő és a számláló impulzusértéke egyezzen meg. A számláló 7 db csavarozott, 4,2 és mm átmérőjű kábeltokkal rendelkezik a vezetékek számára. A nem használt kábeltokokat tartsa zárt állapotban. Módosítások jogát fenntartjuk! ibákért felelősséget nem vállalunk! AP133622_150708_U 6

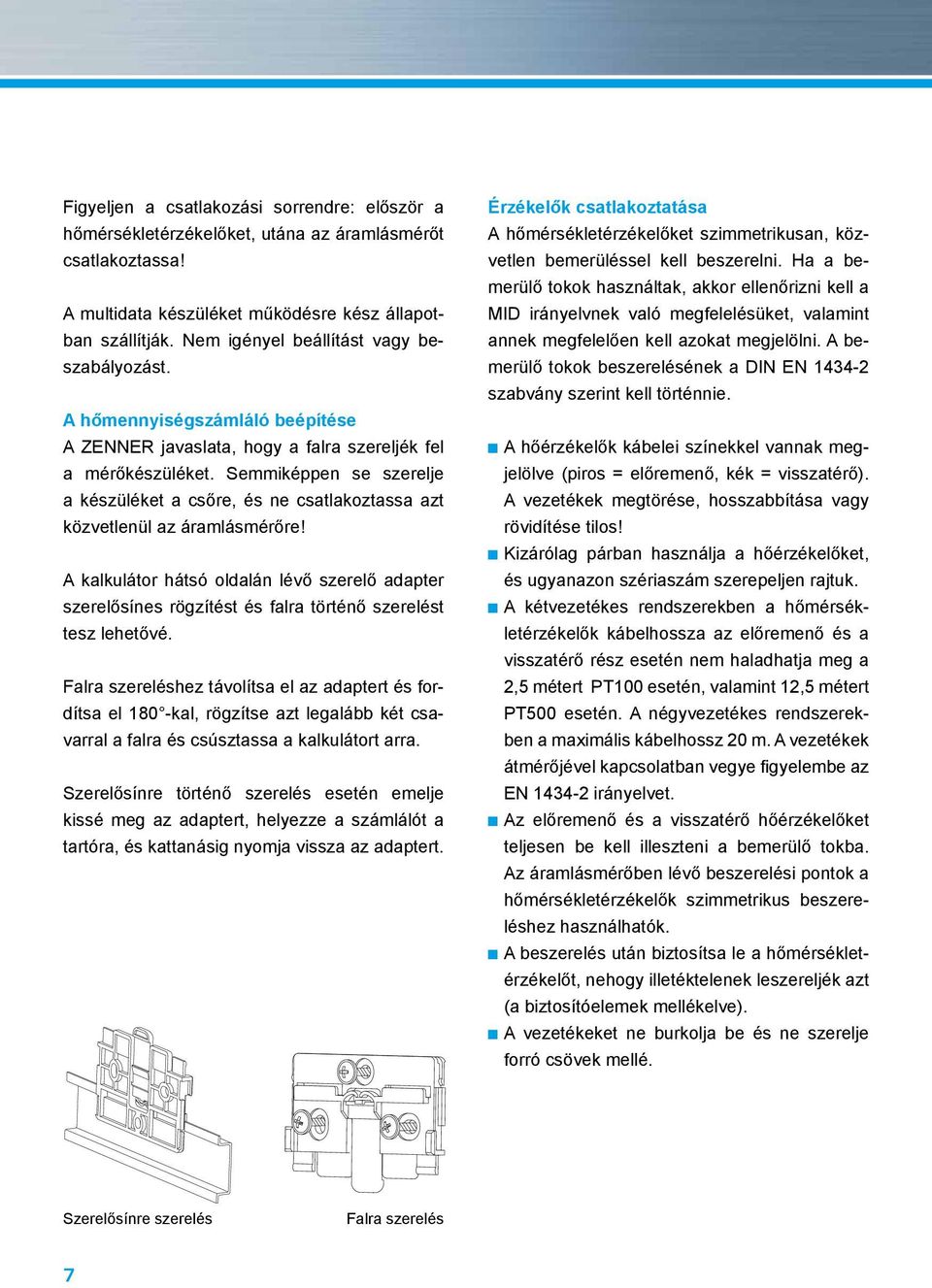

7 Figyeljen a csatlakozási sorrendre: először a hőmérsékletérzékelőket, utána az áramlásmérőt csatlakoztassa! A multidata készüléket működésre kész állapotban szállítják. Nem igényel beállítást vagy beszabályozást. A hőmennyiségszámláló beépítése A ZENNER javaslata, hogy a falra szereljék fel a mérőkészüléket. emmiképpen se szerelje a készüléket a csőre, és ne csatlakoztassa azt közvetlenül az áramlásmérőre! A kalkulátor hátsó oldalán lévő szerelő adapter szerelősínes rögzítést és falra történő szerelést tesz lehetővé. Falra szereléshez távolítsa el az adaptert és fordítsa el 180 -kal, rögzítse azt legalább két csavarral a falra és csúsztassa a kalkulátort arra. zerelősínre történő szerelés esetén emelje kissé meg az adaptert, helyezze a számlálót a tartóra, és kattanásig nyomja vissza az adaptert. Érzékelők csatlakoztatása A hőmérsékletérzékelőket szimmetrikusan, közvetlen bemerüléssel kell beszerelni. a a bemerülő tokok használtak, akkor ellenőrizni kell a MID irányelvnek való megfelelésüket, valamint annek megfelelően kell azokat megjelölni. A bemerülő tokok beszerelésének a DIN EN szabvány szerint kell történnie. A hőérzékelők kábelei színekkel vannak megjelölve (piros = előremenő, kék = visszatérő). A vezetékek megtörése, hosszabbítása vagy rövidítése tilos! Kizárólag párban használja a hőérzékelőket, és ugyanazon szériaszám szerepeljen rajtuk. A kétvezetékes rendszerekben a hőmérsékletérzékelők kábelhossza az előremenő és a visszatérő rész esetén nem haladhatja meg a 2,5 métert PT0 esetén, valamint 12,5 métert PT500 esetén. A négyvezetékes rendszerekben a maximális kábelhossz 20 m. A vezetékek átmérőjével kapcsolatban vegye figyelembe az EN irányelvet. Az előremenő és a visszatérő hőérzékelőket teljesen be kell illeszteni a bemerülő tokba. Az áramlásmérőben lévő beszerelési pontok a hőmérsékletérzékelők szimmetrikus beszereléshez használhatók. A beszerelés után biztosítsa le a hőmérsékletérzékelőt, nehogy illetéktelenek leszereljék azt (a biztosítóelemek mellékelve). A vezetékeket ne burkolja be és ne szerelje forró csövek mellé. zerelősínre szerelés Falra szerelés 7

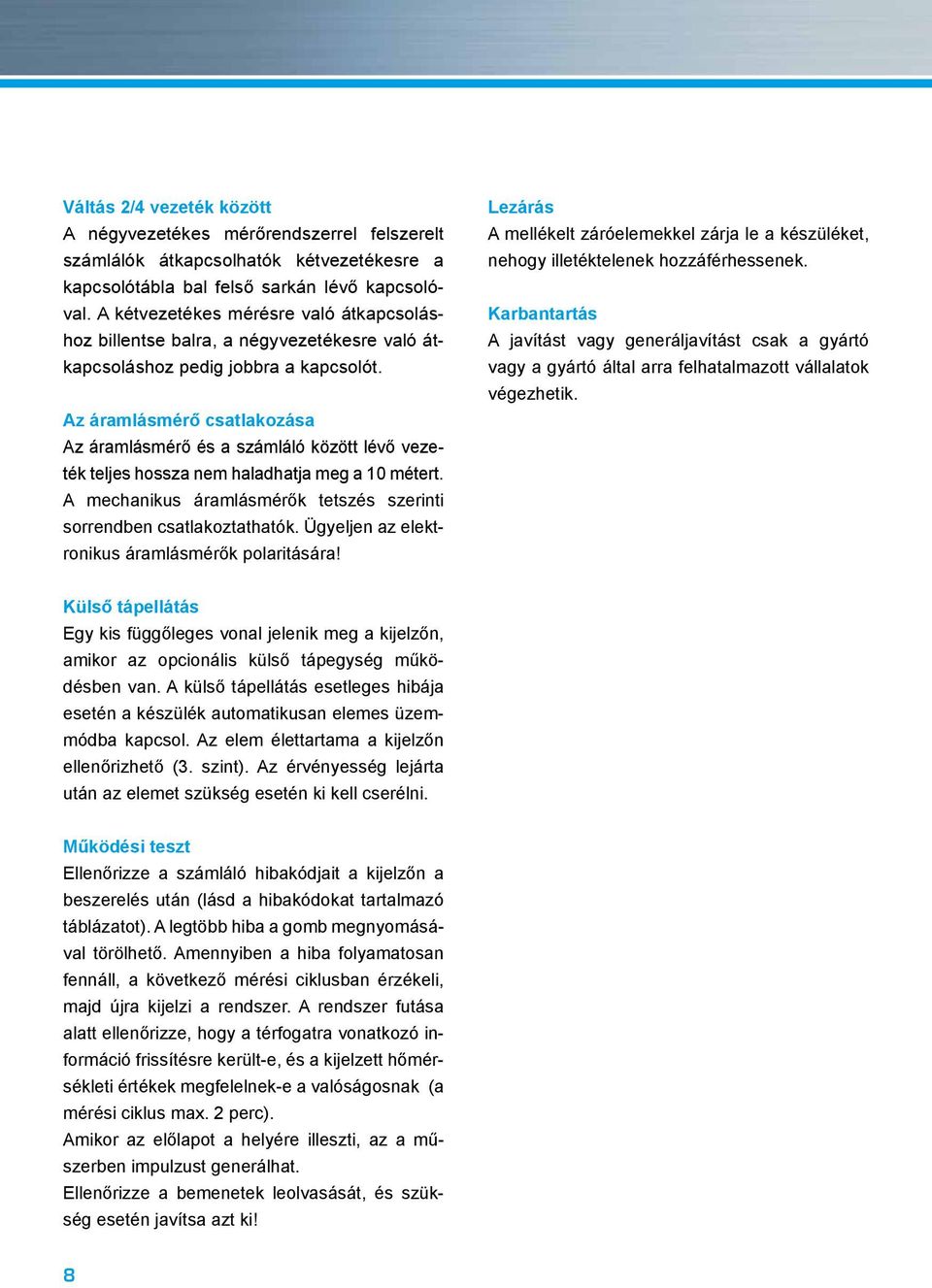

8 Váltás 2/4 vezeték között A négyvezetékes mérőrendszerrel felszerelt számlálók átkapcsolhatók kétvezetékesre a kapcsolótábla bal felső sarkán lévő kapcsolóval. A kétvezetékes mérésre való átkapcsoláshoz billentse balra, a négyvezetékesre való átkapcsoláshoz pedig jobbra a kapcsolót. Az áramlásmérő csatlakozása Az áramlásmérő és a számláló között lévő vezeték teljes hossza nem haladhatja meg a métert. A mechanikus áramlásmérők tetszés szerinti sorrendben csatlakoztathatók. Ügyeljen az elektronikus áramlásmérők polaritására! ezárás A mellékelt záróelemekkel zárja le a készüléket, nehogy illetéktelenek hozzáférhessenek. Karbantartás A javítást vagy generáljavítást csak a gyártó vagy a gyártó által arra felhatalmazott vállalatok végezhetik. Külső tápellátás Egy kis függőleges vonal jelenik meg a kijelzőn, amikor az opcionális külső tápegység működésben van. A külső tápellátás esetleges hibája esetén a készülék automatikusan elemes üzemmódba kapcsol. Az elem élettartama a kijelzőn ellenőrizhető (3. szint). Az érvényesség lejárta után az elemet szükség esetén ki kell cserélni. Működési teszt Ellenőrizze a számláló hibakódjait a kijelzőn a beszerelés után (lásd a hibakódokat tartalmazó táblázatot). A legtöbb hiba a gomb megnyomásával törölhető. Amennyiben a hiba folyamatosan fennáll, a következő mérési ciklusban érzékeli, majd újra kijelzi a rendszer. A rendszer futása alatt ellenőrizze, hogy a térfogatra vonatkozó információ frissítésre került-e, és a kijelzett hőmérsékleti értékek megfelelnek-e a valóságosnak (a mérési ciklus max. 2 perc). Amikor az előlapot a helyére illeszti, az a műszerben impulzust generálhat. Ellenőrizze a bemenetek leolvasását, és szükség esetén javítsa azt ki! 8

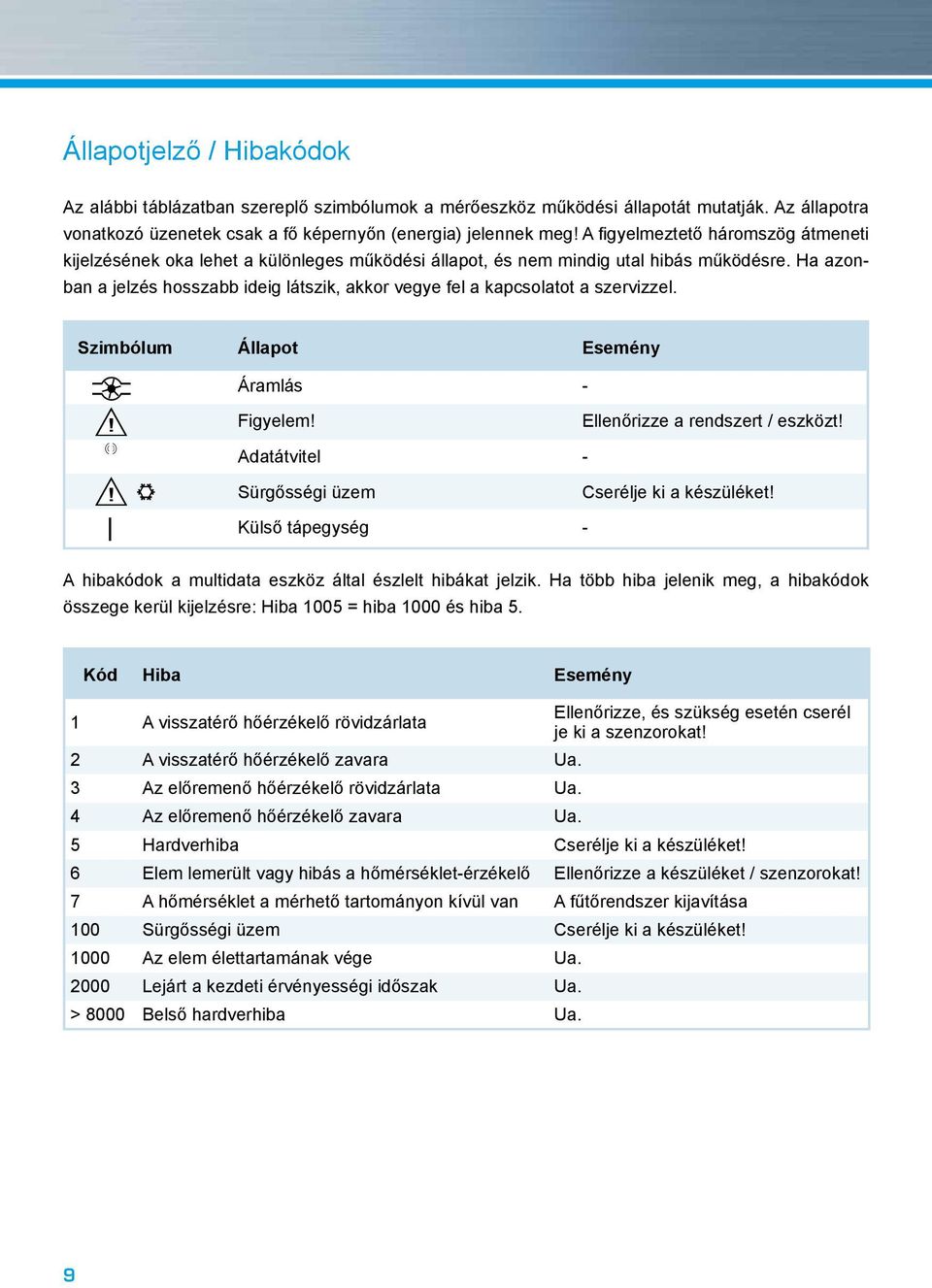

9 Állapotjelző / ibakódok Az alábbi táblázatban szereplő szimbólumok a mérőeszköz működési állapotát mutatják. Az állapotra vonatkozó üzenetek csak a fő képernyőn (energia) jelennek meg! A figyelmeztető háromszög átmeneti kijelzésének oka lehet a különleges működési állapot, és nem mindig utal hibás működésre. a azonban a jelzés hosszabb ideig látszik, akkor vegye fel a kapcsolatot a szervizzel. zimbólum Állapot Esemény Áramlás - Figyelem! Ellenőrizze a rendszert / eszközt! Adatátvitel - ürgősségi üzem Cserélje ki a készüléket! Külső tápegység - A hibakódok a multidata eszköz által észlelt hibákat jelzik. a több hiba jelenik meg, a hibakódok összege kerül kijelzésre: iba 05 = hiba 00 és hiba 5. Kód iba Esemény 1 A visszatérő hőérzékelő rövidzárlata 2 A visszatérő hőérzékelő zavara Ua. 3 Az előremenő hőérzékelő rövidzárlata Ua. 4 Az előremenő hőérzékelő zavara Ua. Ellenőrizze, és szükség esetén cserél je ki a szenzorokat! 5 ardverhiba Cserélje ki a készüléket! 6 Elem lemerült vagy hibás a hőmérséklet-érzékelő Ellenőrizze a készüléket / szenzorokat! 7 A hőmérséklet a mérhető tartományon kívül van A fűtőrendszer kijavítása 0 ürgősségi üzem Cserélje ki a készüléket! 00 Az elem élettartamának vége Ua ejárt a kezdeti érvényességi időszak Ua. > 8000 Belső hardverhiba Ua. 9

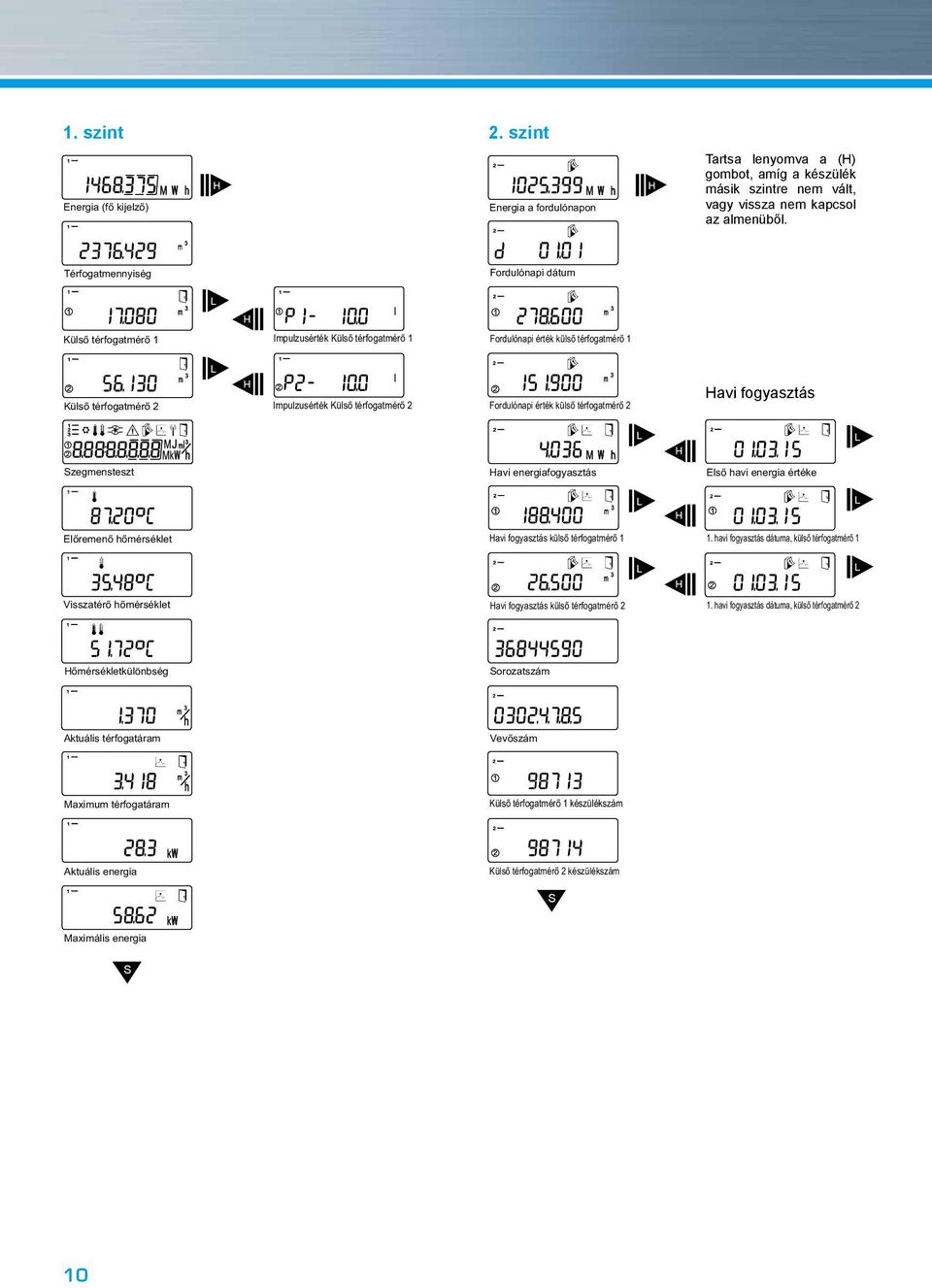

10 1. szint 2. szint Energia (fő Energia kijelző) (fő kijelző) Energia a Energia fordulónapon a fordulónapon Tartsa lenyomva a () gombot, amíg a készülék másik szintre nem vált, vagy vissza nem kapcsol az almenüből. Térfogatmennyiség Térfogatmennyiség Fordulónapi Fordulónapi dátum dátum Külső térfogatmérő Külső térfogatmérő 1 1 Impulzusérték Impulzusérték Külső térfogatmérő Külső térfogatmérő 1 Fordulónapi 1 Fordulónapi érték külső térfogatmérő érték külső térfogatmérő 1 1 Külső térfogatmérő Külső térfogatmérő 2 2 Impulzusérték Impulzusérték Külső térfogatmérő Külső térfogatmérő 2 Fordulónapi 2 Fordulónapi érték külső térfogatmérő érték külső térfogatmérő 2 2 avi fogyasztás zegmensteszt zegmensteszt avi energiafogyasztás avi energiafogyasztás Első havi Első energia havi értéke energia értéke Els Előremenő Előremenő hőmérséklet hőmérséklet avi fogyasztás avi külső fogyasztás térfogatmérő külső térfogatmérő havi fogyasztás 1. havi dátuma, fogyasztás külső dátuma, térfogatmérő külső térfogatmérő 1 1 Küls Visszatérő Visszatérő hőmérséklet hőmérséklet avi fogyasztás avi külső fogyasztás térfogatmérő külső térfogatmérő havi fogyasztás 1. havi dátuma, fogyasztás külső dátuma, térfogatmérő külső térfogatmérő 2 2 Küls őmérsékletkülönbség őmérsékletkülönbség orozatszám orozatszám Aktuális térfogatáram Aktuális térfogatáram Vevőszám Vevőszám Maximum Maximum térfogatáram térfogatáram Külső térfogatmérő Külső térfogatmérő 1 készülékszám 1 készülékszám Aktuális energia Aktuális energia Külső térfogatmérő Külső térfogatmérő 2 készülékszám 2 készülékszám Maximális Maximális energia energia
