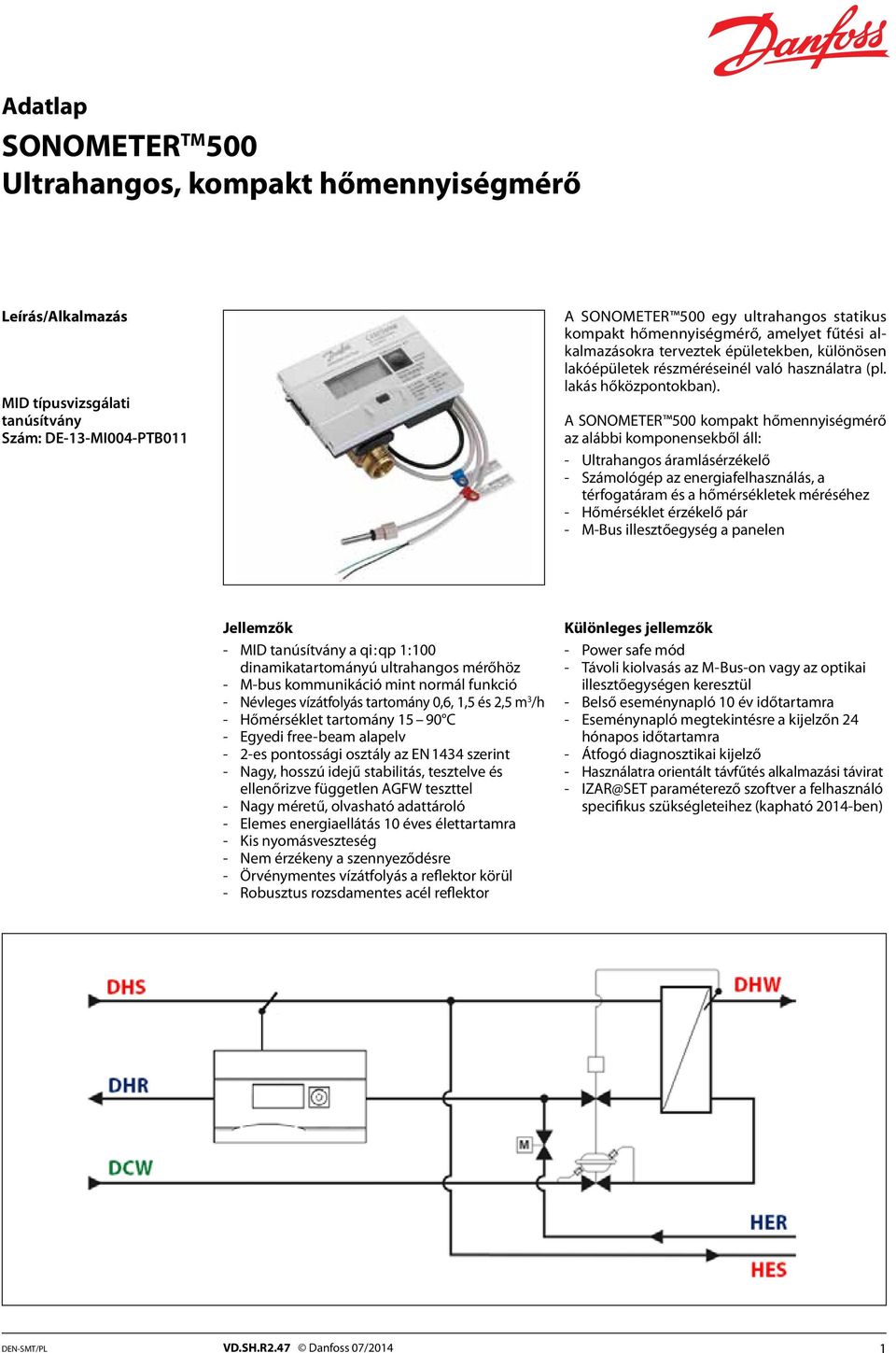

1 SONOMETER TM 500 Ultrahangos, kompakt hőmennyiségmérő Leírás/Alkalmazás MID típusvizsgálati tanúsítvány Szám: DE-13-MI004-PTB011 A SONOMETER 500 egy ultrahangos statikus kompakt hőmennyiségmérő, amelyet fűtési alkalmazásokra terveztek épületekben, különösen lakóépületek részméréseinél való használatra (pl. lakás hőközpontokban). A SONOMETER 500 kompakt hőmennyiségmérő az alábbi komponensekből áll: - Ultrahangos áramlásérzékelő - Számológép az energiafelhasználás, a térfogatáram és a hőmérsékletek méréséhez - Hőmérséklet érzékelő pár - M-Bus illesztőegység a panelen Jellemzők - MID tanúsítvány a qi : qp 1 : 100 dinamikatartományú ultrahangos mérőhöz - M-bus kommunikáció mint normál funkció - Névleges vízátfolyás tartomány 0,6, 1,5 és 2,5 m 3 /h - Hőmérséklet tartomány C - Egyedi free - beam alapelv - 2-es pontossági osztály az EN 1434 szerint - Nagy, hosszú idejű stabilitás, tesztelve és ellenőrizve független AGFW teszttel - Nagy méretű, olvasható adattároló - Elemes energiaellátás 10 éves élettartamra - Kis nyomásveszteség - Nem érzékeny a szennyeződésre - Örvénymentes vízátfolyás a reflektor körül - Robusztus rozsdamentes acél reflektor Különleges jellemzők - Power safe mód - Távoli kiolvasás az M - Bus-on vagy az optikai illesztőegységen keresztül - Belső eseménynapló 10 év időtartamra - Eseménynapló megtekintésre a kijelzőn 24 hónapos időtartamra - Átfogó diagnosztikai kijelző - Használatra orientált távfűtés alkalmazási távirat - IZAR@SET paraméterező szoftver a felhasználó specifikus szükségleteihez (kapható 2014-ben) DEN-SMT/PL VD.SH.R2.47 Danfoss 07/2014 1

2 Rendelés: A rendeléshez használt normál kódok. Hőmennyiségmérő normál kódok: Kódszám Áramlásérzékelő 1) Névleges nyomás Beépítés Illesztőegység Kábelhossz 2) Energiaegység 187F0500 qp 0,6 m³/h / 110 mm menet / DN 15 / G3/4B PN16 alacsony hőm. M - Bus 1,45 m kwh (tizedesjegy nélkül) 187F0501 qp 1,5 m³/h / 110 mm menet / DN 15 / G3/4B PN16 alacsony hőm. M - Bus 1,45 m kwh (tizedesjegy nélkül) 187F0502 qp 1,5 m³/h / 130 mm menet / DN 20 / G1B PN16 alacsony hőm. M - Bus 1,45 m kwh (tizedesjegy nélkül) 187F0503 qp 2,5 m³/h / 130 mm menet / DN 20 / G1B PN16 alacsony hőm. M - Bus 1,45 m kwh (tizedesjegy nélkül) 187F0504 qp 0,6 m³/h / 110 mm menet / DN 15 / G3/4B PN16 magas hőm. M - Bus 1,45 m kwh (tizedesjegy nélkül) 187F0505 qp 1,5 m³/h / 110 mm menet / DN 15 / G3/4B PN16 magas hőm. M - Bus 1,45 m kwh (tizedesjegy nélkül) 187F0506 qp 1,5 m³/h / 130 mm menet / DN 20 / G1B PN16 magas hőm. M-Bus 1,45 m kwh (tizedesjegy nélkül) 187F0507 qp 2,5 m³/h / 130 mm menet / DN 20 / G1B PN16 magas hőm. M - Bus 1,45 m kwh (tizedesjegy nélkül) 1) Az áramlásérzékelő és a kalkulátor közötti kábel hossza 0,5m. 2) Az M - Bus kommunikáció és a hőmérséklet érzékelők közötti kábel hossza. 2 VD.SH.R2.47 Danfoss 07/2014 DEN-SMT/PL

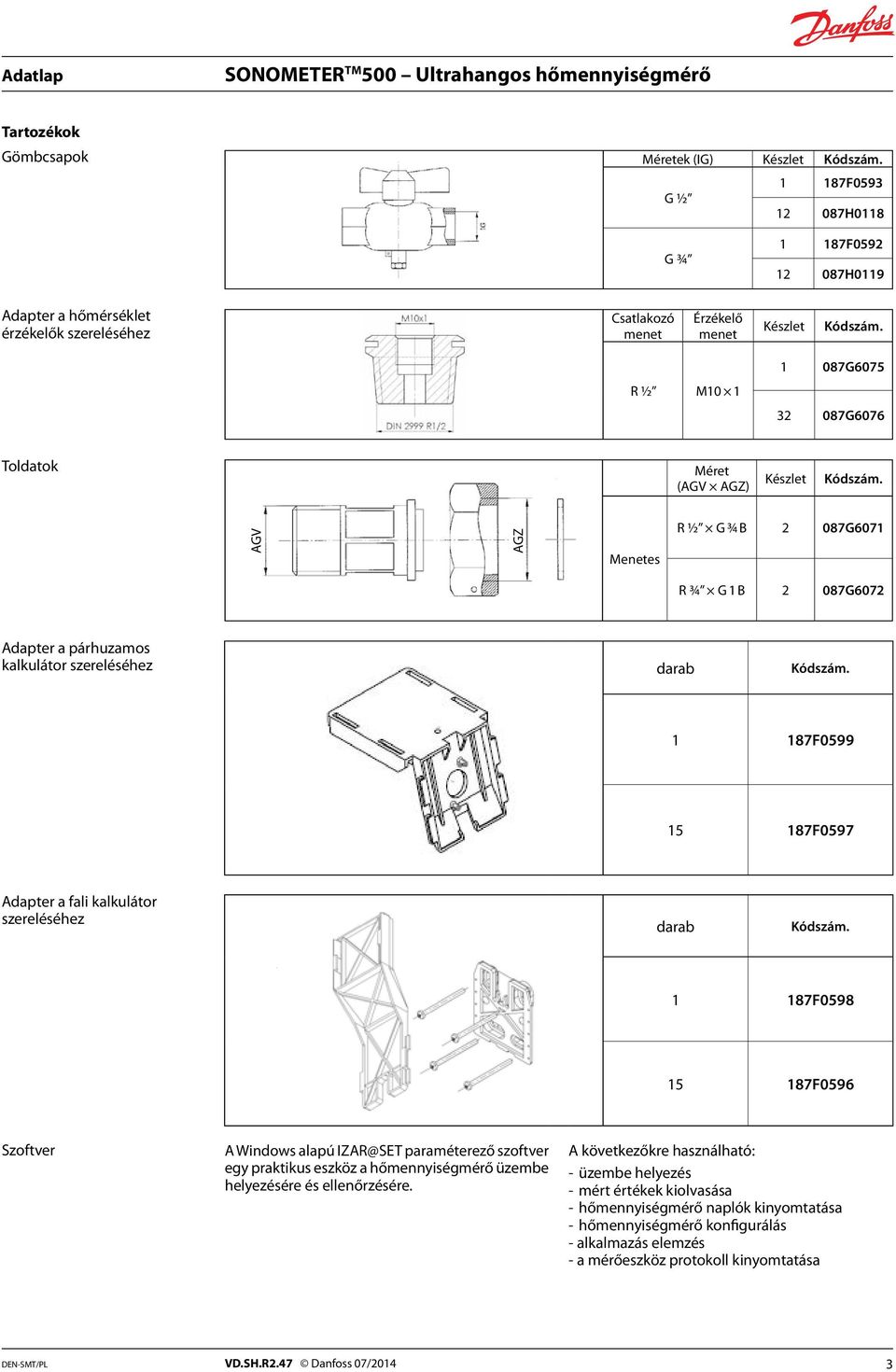

3 Tartozékok Gömbcsapok Méretek (IG) Készlet Kódszám F0593 G ½ H0118 G ¾ 1 187F H0119 Adapter a hőmérséklet érzékelők szereléséhez Csatlakozó menet Érzékelő menet Készlet Kódszám. R ½ M G G6076 Toldatok Méret (AGV AGZ) Készlet Kódszám. AGV AGZ Menetes R ½ G ¾ B 2 087G6071 R ¾ G 1 B 2 087G6072 Adapter a párhuzamos kalkulátor szereléséhez darab Kódszám F F0597 Adapter a fali kalkulátor szereléséhez darab Kódszám F F0596 Szoftver A Windows alapú IZAR@SET paraméterező szoftver egy praktikus eszköz a hőmennyiségmérő üzembe helyezésére és ellenőrzésére. A következőkre használható: - üzembe helyezés - mért értékek kiolvasása - hőmennyiségmérő naplók kinyomtatása - hőmennyiségmérő konfigurálás - alkalmazás elemzés - a mérőeszköz protokoll kinyomtatása DEN-SMT/PL VD.SH.R2.47 Danfoss 07/2014 3

4 Műszaki adatok Térfogatáram tartományok Átmérő Névleges q p [m 3 /h] 0,6 1,5 1,5 2,5 Maximum q s [m 3 /h] 1, Normál minimum q i [l / h] Indítás [l/h] 1 2,5 2,5 4 Névleges DN [mm] Csatlakozások AGZ G¾B G¾B G1B G1B Toldat AGV R½ R½ R¾ R¾ Üzemi nyomás Maximum PN [bar] Hőmérséklet tartomány [ C] Áramlásérzékelő Térfogat mérési ciklus V [s] 2 Ha adalékokat használnak, akkor azoknak meg kell felelniük az AGFW Közeg víz FW510 specifikációknak Nyomásveszteség q p esetén Δp [mbar] Teljes hossz [mm] bemeneti jel Hőmérséklet érzékelők Típus Pt eres vezetékkel Érzékelő áram [ma] Pt 500 csúcs < 2; rms < Mérési ciklus T [s] 16 Max. hőmérséklet különbség Δθ max [K] 87 Min. hőmérséklet különbség Δθ min [K] 3 Indítási hőmérséklet különbség Δθ [K] Abszolút hőmérséklet mérési tartomány θ [ C] Tápfeszültség Működtető feszültség U N 3.6 V DC (Lítium-elem) Alap jellemzők Kijelző jelzés Környezeti osztály E1 + M1 Védelmi osztály Áramlásérzékelő és kalkulátor: IP 54 Környezeti tárolási hőmérséklet Típus Mérési eljárás Kijelző Mértékegységek C (>35 C max. 4 hét) Sztatikus hőmennyiségmérő Ultrahangos térfogatmérés LCD, 8 - számjegy Teljes értékek 99, Kijelzett értékek kwh Energia térfogat térfogatáram teljesítmény hőmérséklet és egyéb 2-es mérési pontossági osztály Nyomásveszteség diagram 6 2. osztály SONOMETER q p 1.5 DN q p 1.5 DN q p 2.5 DN hiba [%] ,01 0,1 [q/qp] 1 10 Nyomásveszteség [mbar] Térfogatáram [l/h] VD.SH.R2.47 Danfoss 07/2014 DEN-SMT/PL

5 Felépítés és funkció A SONOMETER 500 kompakt hőmennyiségmérő az alábbi komponensekből áll: - Ultrahangos áramlásérzékelő - Kalkulátor integrált hardverrel és szoftverrel a térfogatáram, a hőmérséklet és az energiafelhasználás kiszámítására - Hőmérséklet érzékelő pár - M-Bus illesztőegység a panelen A kalkulátor tartalmazza az összes olyan áramkört, amelyre a térfogatáram és a hőmérséklet tárolásához valamint az adatok kiszámításához, naplózásához és kijelzéséhez szükség van. A kalkulátor háza felszerelhető a falra, vagy közvetlenül az áramlásérzékelőre. A hőmennyiségmérő leolvasása egy egysoros 8-számjegyes, mértékegységekkel és szimbólumokkal ellátott kijelzőről egyszerűen elvégezhető. Egy nyomógomb biztosít felhasználóbarát szabályozást a különféle kijelzési ciklusokhoz. Minden hiba és meghibásodás automatikusan tárolódik és megjelenik a folyadékkristályos kijelzőn. A leolvasási adatok védelmére minden lényeges adat egy nem ideiglenes memóriába kerül. Ez a memória rendszeres időközönként tárolja a mért értékeket, az eszköz paramétereit és a hiba típusát. Ultrahangos áramlásérzékelő Az áramlásérzékelő ultrahangos technológiája igen nagy mérési pontosságot tesz lehetővé, és az előremenő és a visszatérő ágban egyaránt használható. Az áramlásérzékelő megfelel az MID 2-es osztály követelményeinek. A kalkulátor és az áramlásérzékelő közötti kábel hossza 0,5 m. Tápfeszültség: - Lítium elem 3.6 V DC (10 év átlagos élettartam) Hőmérséklet érzékelők Pt 500 ø5,2 mm-es hőmérséklet érzékelő párokat használunk 2 -eres vezetékekkel. A kábelhossz 1,5 m. Illesztőegységek (már be vannak építve) - Optikai: ZVEI illesztőegység mint szabványos elem, a kommunikációra és a tesztelésre, M-Bus protokoll. - M - Bus: Konfigurálható távirat (az IZAR@SET szoftveren keresztül), az EN13757 szerint. Adatkiolvasás és paraméterezés két, pólusváltás védelemmel ellátott vezetéken keresztül. Eseménytároló Az olyan események mind a változtatások és a hibák egy nem ideiglenes memóriába kerülnek, amelynek kapacitása 127 bejegyzés. Az alábbi események rögzítése történik meg: - Ellenőrzőösszeg hiba - Hőmérsékletmérés hiba - Ultrahangos üzemidő mérési hiba - A teszt mód kezdete és vége - Beállítás a konfiguráció/mező módban - Az elem nemsokára lemerül Havi tároló (a 6-os ciklusban látható a kijelzőn) A SONOMETER 500 eseménynaplója 24 hónapot tárol. Az alábbi értékek kerülnek be az EEPROM tárolóba: - Dátum / Idő - Összegzett energia - Összegzett térfogat Napi tároló ( Log1 - letöltés az IZAR@SET-en keresztül) A SONOMETER 500 el van látva egy további, Log1, eseménynaplóval. Az alábbi értékek lesznek tárolva az EEPROM memóriában 736 bejegyzés (2 év) formában: - Fő energia - Térfogat - Hibaórák - Idő - Dátum - Hibaállapot Havi tároló ( Log2 - letöltés az IZAR@SET-en keresztül) A SONOMETER 500 el van látva egy további, Log2, eseménynaplóval. Az alábbi értékek lesznek tárolva az EEPROM memóriában 120 bejegyzés (10 év) formában: - Fő energia - Térfogat - Hibaórák - Idő - Dátum - Hibaállapot Az AMR (Automatic meter reading - Automatikus mérőkiolvasás) rendszerekben a legrövidebb kiolvasási időköz 3 perc! Kijelző szabályozás A kiolvasott adatok egy 8-számjegyes, mértékegységekkel és szimbólumokkal ellátott kijelzőn jelennek meg. Menüstruktúra A SONOMETER 500 kijelzőn négy menüstruktúra van. Bizonyos megjelenítő ablakok egynél több (maximum négy) kijelzést tartalmaznak, amelyek 1 és 4 másodperc közötti időközönként váltakoznak. A ciklusokban egyes képeket, vagy akár egy teljes ciklust is külön-külön ki lehet kapcsolni. A gyors vizuális tájékozódás érdekében a ciklusokat számok jelölik a kijelzőn 1, 2, 3 vagy 6. A fő ciklus megjelenítése az aktuális adatokkal, pl. energia, térfogat és térfogatáram alapértelmezettként van beprogramozva. DEN-SMT/PL VD.SH.R2.47 Danfoss 07/2014 5

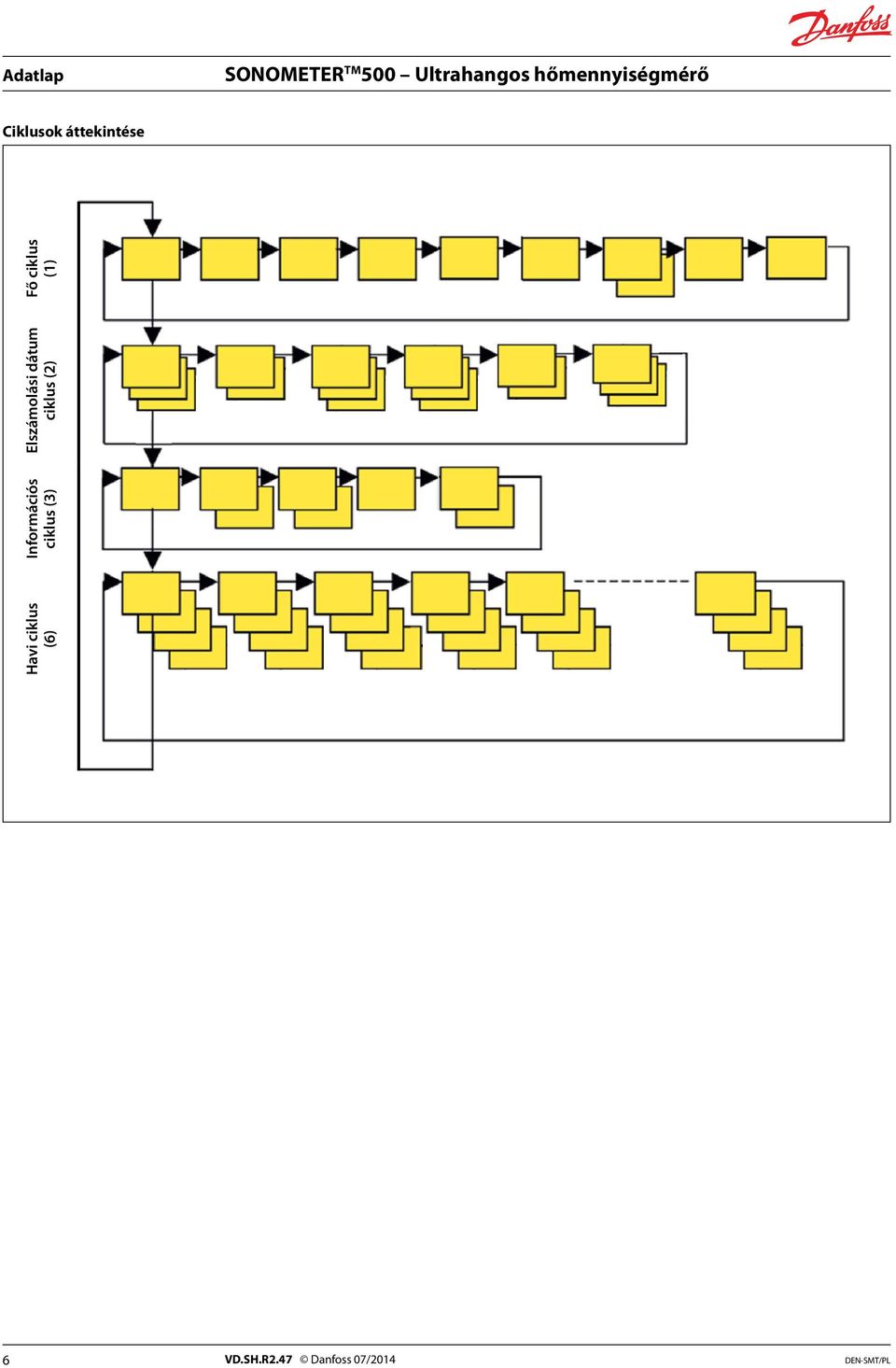

6 Ciklusok áttekintése Havi ciklus (6) Információs ciklus (3) Elszámolási dátum ciklus (2) Fő ciklus (1) 6 VD.SH.R2.47 Danfoss 07/2014 DEN-SMT/PL

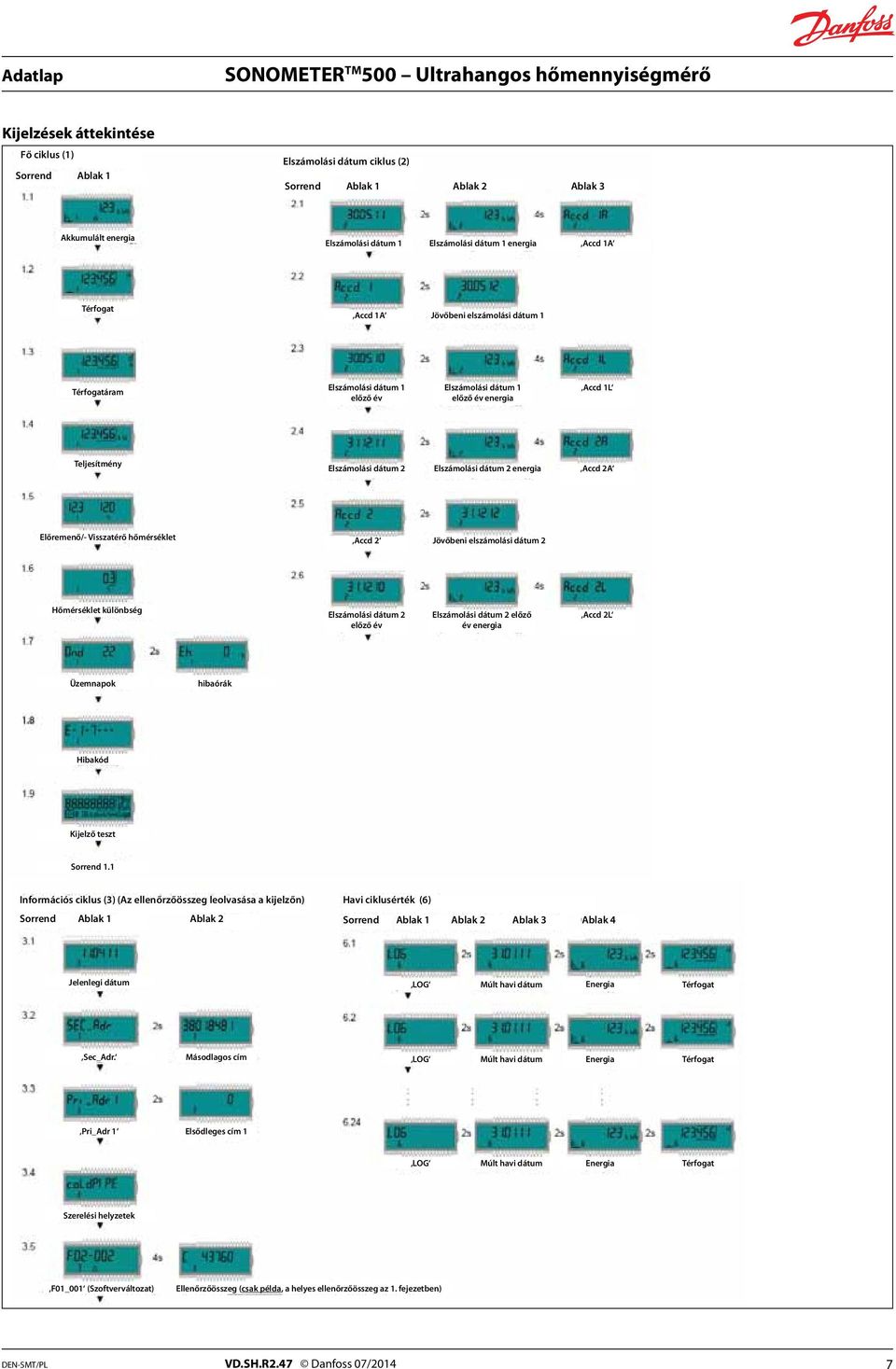

7 Kijelzések áttekintése Fő ciklus (1) Sorrend Ablak 1 Elszámolási dátum ciklus (2) Sorrend Ablak 1 Ablak 2 Ablak 3 Akkumulált energia Elszámolási dátum 1 Elszámolási dátum 1 energia Accd 1A Térfogat Accd 1A Jövőbeni elszámolási dátum 1 Térfogatáram Elszámolási dátum 1 előző év Elszámolási dátum 1 előző év energia Accd 1L Teljesítmény Elszámolási dátum 2 Elszámolási dátum 2 energia Accd 2A Előremenő/- Visszatérő hőmérséklet Accd 2 Jövőbeni elszámolási dátum 2 Hőmérséklet különbség Elszámolási dátum 2 előző év Elszámolási dátum 2 előző év energia Accd 2L Üzemnapok hibaórák Hibakód Kijelző teszt Sorrend 1.1 Információs ciklus (3) (Az ellenőrzőösszeg leolvasása a kijelzőn) Havi ciklusérték (6) Sorrend Ablak 1 Ablak 2 Sorrend Ablak 1 Ablak 2 Ablak 3 Ablak 4 Jelenlegi dátum LOG Múlt havi dátum Energia Térfogat Sec_Adr. Másodlagos cím LOG Múlt havi dátum Energia Térfogat Pri_Adr 1 Elsődleges cím 1 LOG Múlt havi dátum Energia Térfogat Szerelési helyzetek F01_001 (Szoftverváltozat) Ellenőrzőösszeg (csak példa, a helyes ellenőrzőösszeg az 1. fejezetben) DEN-SMT/PL VD.SH.R2.47 Danfoss 07/2014 7

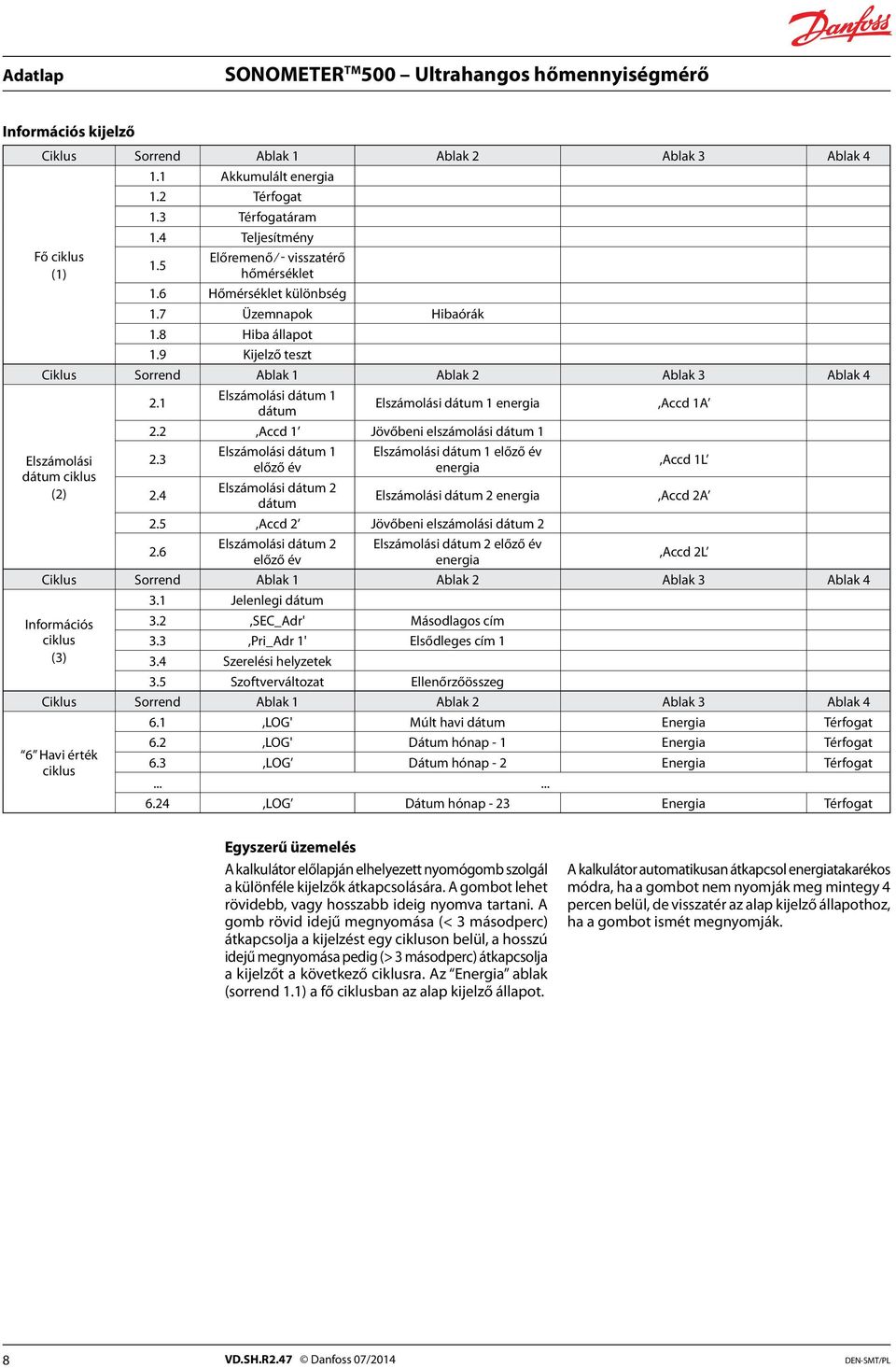

8 Információs kijelző Ciklus Sorrend Ablak 1 Ablak 2 Ablak 3 Ablak Akkumulált energia 1.2 Térfogat 1.3 Térfogatáram 1.4 Teljesítmény Fő ciklus Előremenő / - visszatérő 1.5 (1) hőmérséklet 1.6 Hőmérséklet különbség 1.7 Üzemnapok Hibaórák 1.8 Hiba állapot 1.9 Kijelző teszt Ciklus Sorrend Ablak 1 Ablak 2 Ablak 3 Ablak Elszámolási dátum 1 dátum Elszámolási dátum 1 energia,accd 1A 2.2,Accd 1 Jövőbeni elszámolási dátum 1 Elszámolási dátum ciklus (2) Elszámolási dátum 1 előző év Elszámolási dátum 2 dátum Elszámolási dátum 1 előző év energia,accd 1L Elszámolási dátum 2 energia,accd 2A 2.5,Accd 2 Jövőbeni elszámolási dátum Elszámolási dátum 2 előző év Elszámolási dátum 2 előző év energia,accd 2L Ciklus Sorrend Ablak 1 Ablak 2 Ablak 3 Ablak 4 Információs ciklus (3) 3.1 Jelenlegi dátum 3.2,SEC_Adr' Másodlagos cím 3.3,Pri_Adr 1' Elsődleges cím Szerelési helyzetek 3.5 Szoftverváltozat Ellenőrzőösszeg Ciklus Sorrend Ablak 1 Ablak 2 Ablak 3 Ablak 4 6 Havi érték ciklus 6.1,LOG' Múlt havi dátum Energia Térfogat 6.2,LOG' Dátum hónap - 1 Energia Térfogat 6.3,LOG Dátum hónap - 2 Energia Térfogat ,LOG Dátum hónap - 23 Energia Térfogat Egyszerű üzemelés A kalkulátor előlapján elhelyezett nyomógomb szolgál a különféle kijelzők átkapcsolására. A gombot lehet rövidebb, vagy hosszabb ideig nyomva tartani. A gomb rövid idejű megnyomása (< 3 másodperc) átkapcsolja a kijelzést egy cikluson belül, a hosszú idejű megnyomása pedig (> 3 másodperc) átkapcsolja a kijelzőt a következő ciklusra. Az Energia ablak (sorrend 1.1) a fő ciklusban az alap kijelző állapot. A kalkulátor automatikusan átkapcsol energiatakarékos módra, ha a gombot nem nyomják meg mintegy 4 percen belül, de visszatér az alap kijelző állapothoz, ha a gombot ismét megnyomják. 8 VD.SH.R2.47 Danfoss 07/2014 DEN-SMT/PL

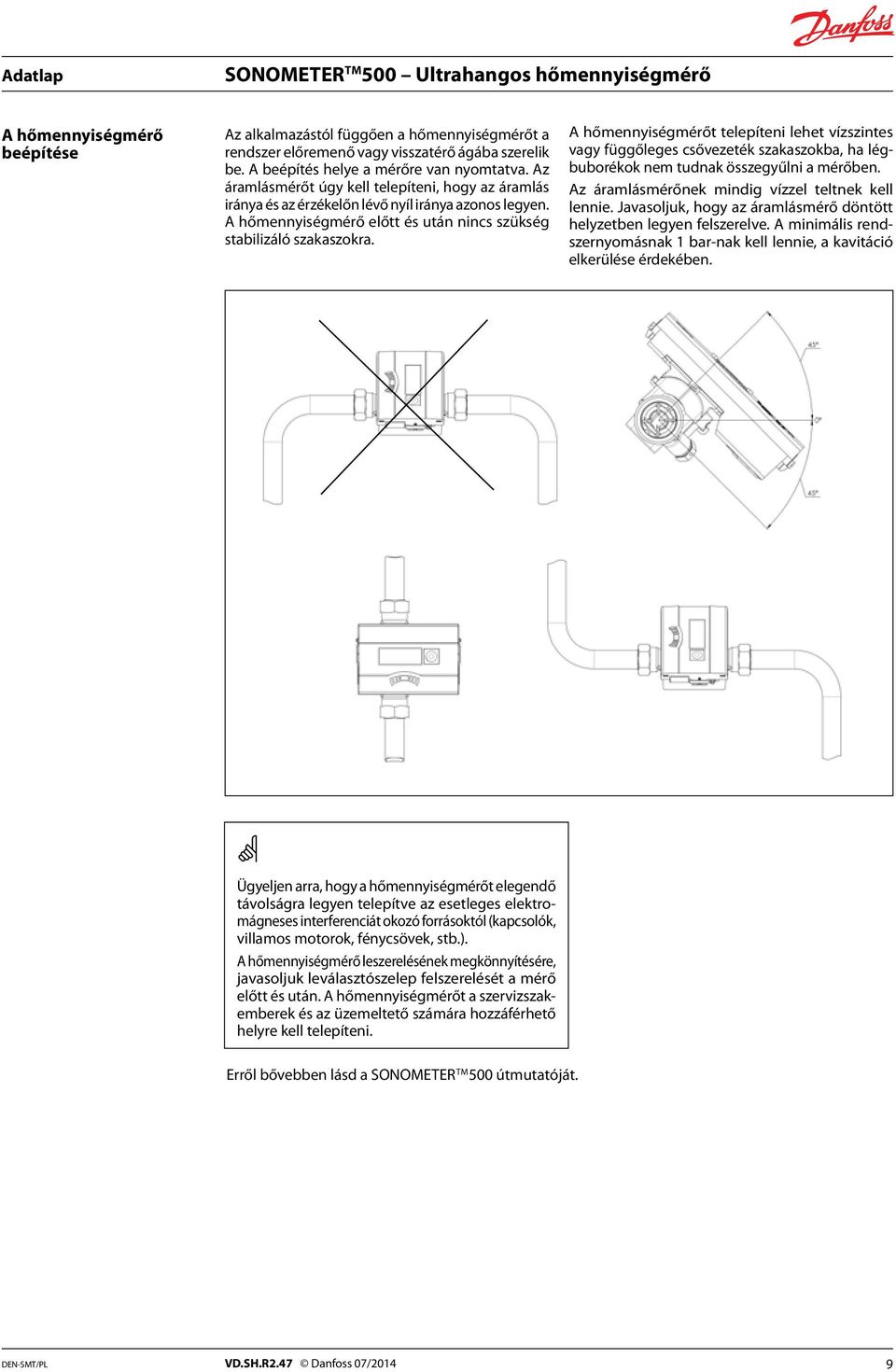

9 A hőmennyiségmérő beépítése Az alkalmazástól függően a hőmennyiségmérőt a rendszer előremenő vagy visszatérő ágába szerelik be. A beépítés helye a mérőre van nyomtatva. Az áramlásmérőt úgy kell telepíteni, hogy az áramlás iránya és az érzékelőn lévő nyíl iránya azonos legyen. A hőmennyiségmérő előtt és után nincs szükség stabilizáló szakaszokra. A hőmennyiségmérőt telepíteni lehet vízszintes vagy függőleges csővezeték szakaszokba, ha légbuborékok nem tudnak összegyűlni a mérőben. Az áramlásmérőnek mindig vízzel teltnek kell lennie. Javasoljuk, hogy az áramlásmérő döntött helyzetben legyen felszerelve. A minimális rendszernyomásnak 1 bar-nak kell lennie, a kavitáció elkerülése érdekében. Ügyeljen arra, hogy a hőmennyiségmérőt elegendő távolságra legyen telepítve az esetleges elektromágneses interferenciát okozó forrásoktól (kapcsolók, villamos motorok, fénycsövek, stb.). A hőmennyiségmérő leszerelésének megkönnyítésére, javasoljuk leválasztószelep felszerelését a mérő előtt és után. A hőmennyiségmérőt a szervizszakemberek és az üzemeltető számára hozzáférhető helyre kell telepíteni. Erről bővebben lásd a SONOMETER TM 500 útmutatóját. DEN-SMT/PL VD.SH.R2.47 Danfoss 07/2014 9

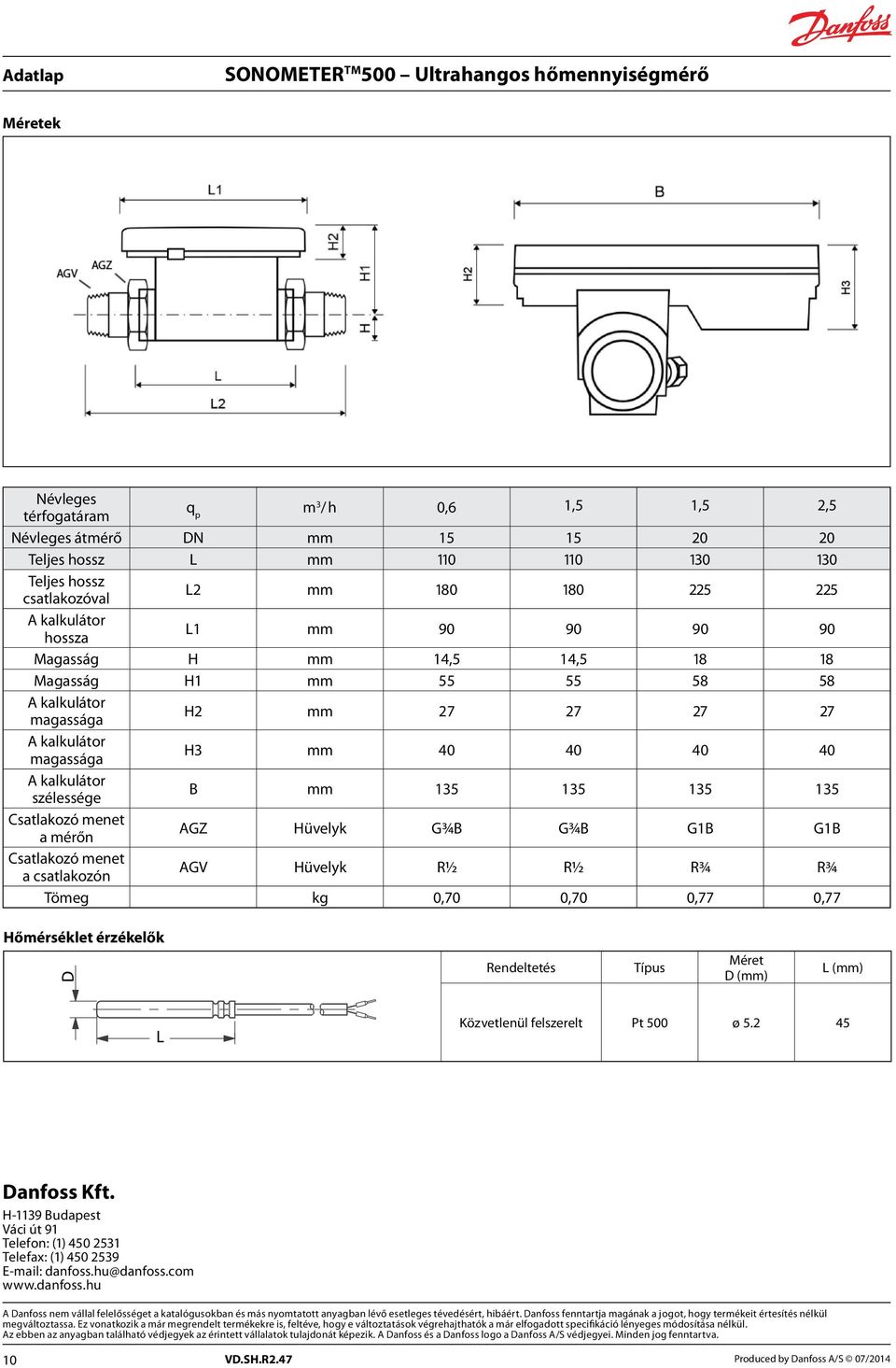

10 Méretek Névleges térfogatáram q p m 3 / h 0,6 1,5 1,5 2,5 Névleges átmérő DN mm Teljes hossz L mm Teljes hossz csatlakozóval L2 mm A kalkulátor hossza L1 mm Magasság H mm 14,5 14, Magasság H1 mm A kalkulátor magassága H2 mm A kalkulátor magassága H3 mm A kalkulátor szélessége B mm Csatlakozó menet a mérőn AGZ Hüvelyk G¾B G¾B G1B G1B Csatlakozó menet a csatlakozón AGV Hüvelyk R½ R½ R¾ R¾ Tömeg kg 0,70 0,70 0,77 0,77 Hőmérséklet érzékelők Rendeltetés Típus Méret D (mm) L (mm) Közvetlenül felszerelt Pt 500 ø Danfoss Kft. H-1139 Budapest Váci út 91 Telefon: (1) Telefax: (1) danfoss.hu@danfoss.com A Danfoss nem vállal felelősséget a katalógusokban és más nyomtatott anyagban lévő esetleges tévedésért, hibáért. Danfoss fenntartja magának a jogot, hogy termékeit értesítés nélkül megváltoztassa. Ez vonatkozik a már megrendelt termékekre is, feltéve, hogy e változtatások végrehajthatók a már elfogadott specifikáció lényeges módosítása nélkül. Az ebben az anyagban található védjegyek az érintett vállalatok tulajdonát képezik. A Danfoss és a Danfoss logo a Danfoss A/S védjegyei. Minden jog fenntartva. 10 VD.SH.R2.47 Produced by Danfoss A/S 07/2014
