1 EW773 Ultrahangos hőmennyiség mérők FŰTÉSI ÉS HŰTÉSI ALKALMAZÁSOKRA Alkalmazás ADATLAP A statikus kompakt hőmennyiség mérők elektronikus méréstechnológiával egy ultrahangos vízárammérőből és egy elektronikus fogyasztás integrátorból állnak. A fűtési-, hűtési rendszerek fogyasztás mérése a térfogatáram, az előremenő- és a visszatérő hőmérséklet mérésén alapul. Az EW7730 modellek fűtési fogyasztás mérésére alkalmasak. Az EW7731 modellek hűtési, illetve kombinált fűtés/hűtési fogyasztási feladatokra használhatók. Felépítés Az EW773 sorozatú hőmennyiség mérők az alábbi alkotóelemekből állnak: Elektronikus mérő fix elektromos kötéssel a térfogatáram mérőhöz, érzékelők az előremenő és a visszatérő vezetékekbe Ultrahangos térfogatáram mérő külső menetes- ISO228 (DN15-DN25), vagy karimás (DN25...DN80) csatlakozással Anyagok Az elektronikus számlálómű háza műanyag A térfogatáram mérő háza réz Jellemzők MID bizonylat Az első ultrahangos mérő Európában, mely 1:250 dinamika tartománnyal kapott minősítést (class 2, q p 1.5, 2.5 és 6.0 m 3 /h) A teljes dinamika tartomány 1: év elem élettartam A kis mérőkészülékek (q p 6.0 m 3 /h-ig) szabadalmaztatott szabad sugár technológiával készülnek, mely a rozsdamentes acélból készült reflektor előtt áramlási törések nélkül vezeti a mérendő közeget A nagyobb mérők (q p 10 m 3 /h-től) direkt sugaras kivitelűek Szabványos méretek Fűtésre (EW7730), illetve hűtésre, vagy fűtés/hűtésre (EW7731) használhatók Névleges térfogatáram q p 0,6 m 3 /h-tól 40 m 3 /h-ig A mérési pontosság megfelel az EN1434 class 2 és 3 előírásainak Energiatakarékos üzemmód Távleolvasás M-Bus, RF, RS232, vagy optikai interfésszel Opcionális plug&play modulok Egyedi tarifa funkciók Memória 24 hónapra visszamenőleg Részletes diagnosztikai menü Windows alapú Hydro-Set paraméterező szoftver a felhasználói igényeknek megfelelő beállításhoz Subject to change All rights reserved 1 HU0H-2600GE25 R1207

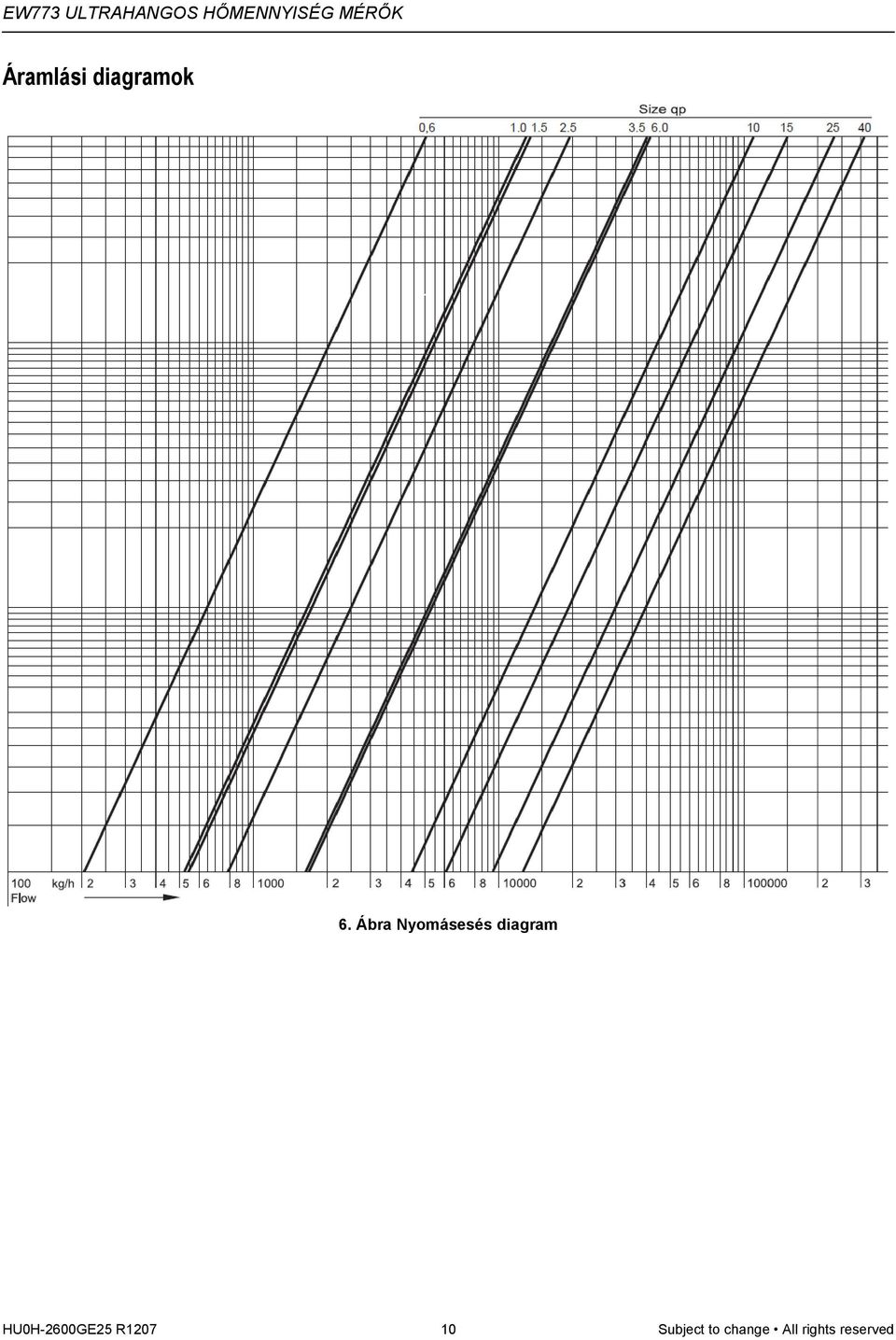

2 Műszaki adatok Közeg Víz, VDI 2035 előírásainak megfelelően Közeg hőmérséklet Lásd alábbi táblázatot Környezeti hőmérséklet ºC Üzemi nyomás Menetes változatok: PN16 Karimás változatok: PN25 kvs értékek Lásd alábbi táblázatot Környezeti osztály EN1434 C / A osztály Védelmi osztály IP54 / IP64 (EW773-nél csak a térfogatáram mérő) Típus Statikus hőmennyiség mérő EN1434 alapján Mérési elv Ultrahangos térfogatáram mérő Kijelző LCD, 7-digit Mértékegységek MWh kwh GJ Gcal MBtu Összegzett értékek Kijelzett értékek Teljesítmény Energia Térfogatáram Hőmérséklet Hőmérséklet érzékelő elemek Pt500 2-vezetékes Hőmérséklet érzékelő áramerőssége Pt500 csúcs < 2; rms < 0.012mA Mérési ciklus Elemes tápellátás mellett: 16s Hálózati tápellátás mellett: 1s Max hőmérséklet különbség 177K Min hőmérséklet különbség 3K Induló hőmérséklet különbség 0.25K Abszolút hőmérséklet mérési tartomány C Üzemi feszültség qp 0.6 6: 3.0V lithium elem qp 10 40: 3.6V lithium elem q p Közeg hőmérséklet EW7730: C EW7731: C EW7730: C EW7731: C Térfogatáramok Maximum (qs) m3/h Névleges (qp) m3/h Minimum (qi) l/h / Indulási l/h kvs érték Δp at qp mbar Megjegyzés: A megengedett közeghőmérsékletet korlátozhatja a beépítési helyzet, lásd telepítés fejezet. 1 : vízszintes pozícióban HU0H-2600GE25 R Subject to change All rights reserved

3 Alkalmazás Integrátor Az integrátor minden szükséges elemet tartalmaz a térfogatáram, hőmérséklet adatok rögzítéséhez, valamint azokból számításokhoz és az adatok tárolásához, kijelzéséhez. Az integrátor egység közvetlenül a térfogatáram mérőre, vagy a falra szerelhető. A mérő könnyedén leolvasható a 7 digites LCD kijelzőről mértékegységekkel együtt. Egy nyomógomb segítségével lehet navigálni az integrátor menüjében. Minden hibaüzenetet a készülék automatikusan ment és kijelez az LCD kijelzőn. Az adatok védelmére a készülék minden fontos mérési és számított adatot egy nem-felejtő EEPROM-ba ment. Ez a memória tárolja le a mért értékekeket az eszköz paramétereit, hibaüzeneteket megfelelő időközönként. Ultrahangos térfogatáram mérő Az ultrahangos térfogatáram mérő lehetővé teszi a nagy pontosságú térfogatáram mérést, akár az előremenő-, akár a visszatérő vezetékbe építve. A térfogatáram mérő megfelel az EN1434 / class 2 és 3 előírásainak. Az integrátor és az áramlás mérő közötti kábel alapkivitelben 1.5m hosszú qp 6.0-ig, ennél nagyobb mérőknél alapkivitelben 2.5m, (opcionálisan más kábelhosszok is rendelhetők). Tápfeszültség: qp 6.0-ig Lithium elem 3.0 V DC (12-év élettartammal) qp 10-től Lithium elem 3.6 V DC (12-év élettartammal) Opcionálisan: qp 6.0-ig Lithium elem 3.6 V DC (16-év élettartammal) Minden mérőhöz hálózati táp 230Vac, vagy 24Vac Hőmérséklet érzékelők Pt 500 hőmérséklet érzékelő pár 2 vezetékes bekötéssel Interfészek Az EW773 sorozat alapkivitelben ZVEI optikai interfésszel van felszerelve, mely az EN1434-ben meghatározott M- Bus protokollt használja. Ezzel az interfésszel például kommunikálhat a mérő a HYDROSET paraméterező szoftverrel. A mérőn két szabad kártyahely található további plug&play modulok beszerelésére. Egy kártyahely funkcionális-, míg a másik kommunikációs modul számára van fenntartva. Opcióként az alábbi kommunikációs modulok érhetők el: RF modul M-Bus modul EN1434-nek megfelelően RS232 modul Az RS232 modul soros interfész mely az adatcserét támogatja a mérővel. Erre a célra speciális adatkábelt kell használni. Az RF modul egy előre megadott adatsort továbbít. Az adatsort a HYDRO-SET szoftverben lehet összeállítani. Impulzus bemenet Két további impulzus bemenet áll rendelkezésre. Az egy impulzusnak megfelelő érték és mértékegység megadható, víz, gáz, vagy elektromos mérésre is a HYDRO- SET szoftver segítségével. Mindkét bemenethez két-két független számlázási nap is beállítható. 1-es tarifa fogyasztása 1-es tarifa feltétel, kapcsoló jel 2-es tarifa feltétel, kapcsoló jel Energia hiba Térfogatáram hiba Modul kombinációk Az alábbi modulok gyárilag a mérőbe szerelve, illetve külön is megrendelhetők: Funkcionális modulok Impulzus bemeneti modul (2 bemenet) Impulzus kimeneti modul (2 kimenet) Impulzus be- és kimeneti modul (1 bemenet és 1 kimenet) Impulzus be- és kimeneti modul (2 bemenet és 1 kimenet) Kommunikációs modulok M-Bus RS232 RF Szoftver A HYDRO-SET paraméterező szoftver az M-Bus protokolt használja. A szoftver Windows 2000, és XP alatt fut és az alábbi funkciókkal rendelkezik: üzembe helyezés, beállítás mért értékek kiolvasása mérő napló kinyomtatása mérő konfiguráció Esemény memória Az olyan események, mint a változtatások, hibák, egy nem felejtő memóriába kerülnek tárolásra 31 bejegyzés erejéig. Az alábbi események kerülnek bejegyzésre: Összegzési hiba Hőmérséklet érzékelési hiba Ultrahang visszhang mérési hiba Teszt mód indítása és vége Havi memória Az EW773 sorozatú mérők integrátora 24 hónapos memóriával rendelkezik. Az alábbi adatok kerülnek tárolásra az EEPROM-ban az aktuális hónap előre meghatározott napján: Dátum / Idő Vízmennyiség Energia Hiba nap számláló Max havi térfogatáram Max havi teljesítmény Max havi térfogatáram napja Max havi teljesítmény napja 1-es tarifa 2-es tarifa 1-es tarifa definíciója 2-es tarifa definíciója 1-es impulzus számláló 2-es impulzus számláló Impulzus kimenet A mérő két független impulzus kimenettel is rendelkezik, melyek a HYDRO-SET szoftverrel az alábbi funkciókra programozhatók: Energia (Alapbeállítás) Térfogatáram (Alapbeállítás) 1-es tarifa fogyasztása HU0H-2600GE25 R Subject to change All rights reserved

4 Naplózási memória A naplózási memória a fogyasztási adatok tárolására szolgál. A tárolási időköz beállítható (1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 perc, vagy az alapértelmezett 24 óra, lásd 1. táblázat). Az adatok a naplózási memóriába kerülnek elmentésre és felhasználhatók későbbi elemzések céljára, úgy mint: Mérő kiolvasása adott napra - Például: Ha a kérdéses nap október 1., a mérő kiolvasáskor az előző év október 1-től ezév szeptember 30-ig összegzett fogyasztási adatokat mutatja. Előző fogyasztási periódus összehasonlítása az aktuális fogyasztási periódussal 1. táblázat Lehetséges naplózási memória beállítások Naplózás Naplózott adatok Adatrekordok Naplózás ciklusa száma hossza 5 perc Hiba státusz, óra 15 perc hőmérséklet óra túlfutás ideje, 1 óra nap térfogatáram 24 óra túlfutás ideje, nap előremenő hőmérséklet, visszatérő hőmérséklet, dátum és idő, fogyasztás, 1-es tarifa 2-es tarifa 1-es tarifa definíció 2-es tarifa definíció össz átfolyás, hibás napok száma Tarifa funkció Az integrátor két tarifa memóriát biztosít, mely lehetővé teszi a fogyasztási adatok felbontását az egyedileg meghatározott tarifa szabályok alapján. Az fogyasztás alapú tarifa rendszer mellett, idő alapú tarifa rendszer is beállítható. Az alábbi beállítások lehetségesek (a példa a 3 tizedes jegyet használó képernyőt szimbolizálja): 2. táblázat Tarifa határ típusok Típus Határ Határ felbontás ΔT ºC 1 ºC T ºC 1 ºC P kw 1 kw Q l/h 100 l/h Kijelző Az adatokat a készülék a 7-digites LCD kijelzőjén jeleníti meg, mértékegységekkel és az adatok beazonosítását segítő szimbólumokkal. Menü struktúra Az EW773 sorozatú mérők hat menürendszerrel rendelkeznek. A menüpontok 2-7 adatot jelenítenek meg 4 másodperces váltásokkal. A menük egyes elemei külön-külön deaktiválhatók. Megjegyzés: A jobb áttekinthetőség kedvéért a menük sorszámot kaptak 1-től 6-ig. A főmenü alapbeállításként az aktuális adatokat tartalmazza, úgy mint: fogyasztás, össz átfolyás, térfogatáram. Alapbeállításként a tarifa menü (5. menü) nem aktív. Maximum értékek Az integrátor tárolja a mindenkori teljesítmény és térfogatáram maximum értékeit, melyeket az EEPROM-ban tárol. Az integrálási ciklus állíthatóan 6, 15, 30,vagy 60 perc. Az alapbeállítás: 60 perc. HU0H-2600GE25 R Subject to change All rights reserved

5 Menü Menüpont 1. ablak 2. ablak 3. ablak Energiafogyasztás Főmenü 1.2 Átfolyás 1.3 Térfogatáram 1.4 Teljesítmény 1.5 Előremenő hőmérséklet Visszatérő hőmérséklet 1.6 Hőmérsékelt különbség 1.7 Üzemórák száma 1.8 [KI] Havi csúcsteljesítmény Dátuma 1.9 Hibakód 1.10 Kijelző teszt 1.11 [KI] 1-es tarifa energaifogyasztás 1.12 [KI] 2-es tarifa energaifogyasztás 1.13 [KI] In 1 1-es Impulzus bemenet számláló 1.14 [KI] In 2 1-es Impulzus bemenet számláló Menü Menüpont 1. ablak 2. ablak 3. ablak [KI] 4. ablak számlázási dátum 1. számlázási dátum 1. számlázási dátum átfolyás Accd 1 Számlázási számlázási dátum 1. számlázási dátum előző 1. számlázási dátum előző Accd 1 dátum menü 2.3 előző év Accd 1 év 1. következő számlázási dátum év átfolyás számlázási dátum 2. számlázási dátum 2. számlázási dátum átfolyás Accd számlázási dátum előző év 2. számlázási dátum előző év 2. számlázási dátum előző év átfolyás Accd Accd 2 2. következő számlázási dátum Menü Menüpont 1. ablak 2. ablak 3. ablak Aktuális dátum Információ 3.2 SEC_Adr Szekunder cím menü 3.3 Pri_Adr Primer cím 3.4 Pt 100 r vagy Pt 500 r 3.5 Havi csúcs térfogatáram Havi csúcs térfogatáram dátuma 3.6 Havi csúcs teljesítmény Havi csúcs teljesítmény dátuma 3.7 Integrációs intervallum (max érték) 3.8 Hibás napok száma 3.9 Out1 1-es impulzus kimenet értéke és mértékegysége 3.10 Out2 2-es impulzus kimenet értéke és mértékegysége Menü Menüpont 1. ablak 2. ablak 3. ablak In1 1. Impulzus bemenet számláló 1. impulzusok száma Impulzus 4.2 In2 2. Impulzus bemenet számláló 2. impulzusok száma bemenet 4.3 [KI] 1. számlázási dátum In1 1. számlázási dátum menü 1. impulzus érték 4.4 [KI] 1. számlázási dátum In2 1. számlázási dátum 2. impulzus érték 4.5 [KI] 1. számlázási dátum előző év In1 1. száml. dátum előző év 1. impulzus érték 4.6 [KI] 1. számlázási dátum előző év In2 1. száml. dátum előző év 2. impulzus érték 4.7 [KI] 2. számlázási dátum In1 2. számlázási dátum 1. impulzus érték 4.8 [KI] 2. számlázási dátum In2 2. számlázási dátum 2. impulzus érték 4.9 [KI] 2. számlázási dátum előző év In1 2. száml. dátum előző év 1. impulzus érték 4.10 [KI] 2. számlázási dátum előző év In2 2. száml. dátum előző év 2. impulzus érték Subject to change All rights reserved 5 HU0H-2600GE25 R1207

6 Menü Menüpont 1. ablak 2. ablak 3. ablak [KI] 1. tarifa 1. Tarifa funkció (pl t01) 1. tarifa határ Tarifa menü 5.2 [KI] 2. tarifa 2. Tarifa funkció (pl t02) 2. tarifa határ 5.3 [KI] 1. számlázási dátum 1. számlázási dátum Accd 1 1. tarifa 5.4 [KI] 1. számlázási dátum 1. számlázási dátum Accd 1 2. tarifa 5.5 [KI] 1. számlázási dátum előző év 1. száml dátum előző év Accd 1 1. tarifa 5.6 [KI] 1. számlázási dátum előző év 1. száml dátum előző év Accd 1 2. tarifa 5.7 [KI] 2. számlázási dátum 2. számlázási dátum Accd 2 1. tarifa 5.8 [KI] 2. számlázási dátum 2. számlázási dátum Accd 2 2. tarifa 5.9 [KI] 2. számlázási dátum előző év 2. száml dátum előző év 1. tarifa Accd [KI] 2. számlázási dátum előző év 2. száml dátum előző év 2. tarifa Accd 2 Menü Menüpont 1. ablak 2. ablak 3. ablak [KI] 4. ablak [KI] 5. ablak 6. ablak 7. ablak 6 Havi menü 6.1 Utolsó hónap Energia 1. tarifa 2. tarifa Átfolyás Max. térfogatáram Max. teljesítmény 6.2 Hónap -1 Energia 1. tarifa 2. tarifa Átfolyás Max. térfogatáram Max. teljesítmény 6.3 Hónap -2 Energia 1. tarifa 2. tarifa Átfolyás Max. térfogatáram Max. teljesítmény Hónap - 23 Energia 1. tarifa 2. tarifa Átfolyás Max. térfogatáram Max. teljesítmény [KI] alapbeállításként nem aktív Egyszerű használat A mérő előlapján található gomb rövid és hosszú lenyomásával az alábbi funkciók érhetők el: Rövid lenyomás (< 3 mp) a következő elemre lép az aktuális menüben. Hosszú lenyomással (> 3 mp) a főmenü és a szerviz menü közötti váltásra szolgál. A főmenü ablaka (1.1) az alapértelmezett főképernyő. A mérő automatikusan takarékos üzembe lép, ha a gombot nem nyomták le 4 perce. Ha a gombot újból megnyomják, visszatér az alapképernyőre. A menürendszer az egyedi igényeknek megfelelően beállítható a HYDRO-SET szoftverrel. Beépítés Az EW773 sorozatú hőmennyiség mérőket a visszatérő vezetékbe kell beépíteni. A helyes áramlási irány egy nyíllal van feltüntetve a mérő házon, vagy a karimán. A qp 10 és annál nagyobb mérők előtt egy 5 x DN hoszszúságú egyenes csőszakaszt kell kiépíteni. A max. közeg hőmérséklet az alábbiak szerint alakul: C vízszintes beépítésnél az elektronikát oldalra fordítva qp= m³/h esetén, vagy C vízszintes beépítésnél az elektronikát oldalra fordítva qp= m³/h méreteknél C vízszintes beépítésnél az elektronikát felfelé fordítva C függőleges csőszakaszba építve Bármely esetben, ha a közeg hőmérséklet meghaladja a 90 C-ot az integrátort nem szabad a térfogatáram mérőre szerelni. Az integrátor felszerelhető a térfogatáram mérőre, vagy annak közelében. A térfogatáram mérő és az integrátor 1,5 m-es elektromos vezetéke fixen rögzített qp 6 méretig. qp 10 és annál nagyobb mérők esetén az integrátor és a térfogatáram mérő elektromos kötését az alábbi kapcsolási rajz alapján kell elvégezni. A megfelelő méréshez a rendszert légmentesen fel kell tölteni vízzel. Elektromos bekötés A térfogatáram mérő és az integrátort az alábbi kapcsolási rajz alapján kell összekötni (lásd 2. ábrát is): 9 piros (+) 10 sárga (signal) 11 kék (-) Kék Sárga Piros 2. ábra Elektromos bekötés HU0H-2600GE25 R Subject to change All rights reserved

7 Méretek 3. Ábra qp= m 3 /h mérők méretei 4. Ábra qp= m 3 /h mérők méretei Megjegyzés: minden méret mm-ben értendő, ha másképp nem jelöltük 4. Táblázat Méretek qp [m 3 /h] 0.6/1.0/ DN L [mm] L1 [mm] H [mm] h [mm] G [coll] G ¾ B G 1 B G 1¼ B Karimás G 1¼ B Karimás Karimás Karimás Karimás Karimás R [coll] R1/2 R3/4 R1 R1 D [mm] F [mm] d [mm] [kg] Megjegyzés: a menetes toldatok nem képezik a szállítmány részét Subject to change All rights reserved 7 HU0H-2600GE25 R1207

8 Rendelési számok Méret qp Méret DN Hossz Csatlakozás Interfész Típus (csak fűtés) Típus (fűtés/hűtés) 0.6 m 3 /h DN mm G ¾ B Nincs EW7730A0100 EW7731A m 3 /h DN mm G ¾ B Nincs EW7730A0600 EW7731A m 3 /h DN mm G ¾ B Nincs EW7730A1200 EW7731A m 3 /h DN mm G 1 B Nincs EW7730A2000 EW7731A m 3 /h DN mm G 1¼ B Nincs EW7730A2800 EW7731A m 3 /h DN mm Karimás PN25 Nincs EW7730A3000 EW7731A m 3 /h DN mm G 1¼ B Nincs EW7730A3600 EW7731A m 3 /h DN mm Karimás PN25 Nincs EW7730A4000 EW7731A m 3 /h DN mm Karimás PN25 Nincs EW7730A4800 EW7731A m 3 /h DN mm Karimás PN25 Nincs EW7730A5200 EW7731A m 3 /h DN mm Karimás PN25 Nincs EW7730A6000 EW7731A m 3 /h DN mm Karimás PN25 Nincs EW7730A7000 EW7731A7000 M-Bus Kimenettel 0.6 m 3 /h DN mm G ¾ B M-Bus EW7730M0100 EW7731M m 3 /h DN mm G ¾ B M-Bus EW7730M0600 EW7731M m 3 /h DN mm G ¾ B M-Bus EW7730M1200 EW7731M m 3 /h DN mm G 1 B M-Bus EW7730M2000 EW7731M m 3 /h DN mm G 1¼ B M-Bus EW7730M2800 EW7731M m 3 /h DN mm Karimás PN25 M-Bus EW7730M3000 EW7731M m 3 /h DN mm G 1¼ B M-Bus EW7730M3600 EW7731M m 3 /h DN mm Karimás PN25 M-Bus EW7730M4000 EW7731M m 3 /h DN mm Karimás PN25 M-Bus EW7730M4800 EW7731M m 3 /h DN mm Karimás PN25 M-Bus EW7730M5200 EW7731M m 3 /h DN mm Karimás PN25 M-Bus EW7730M6000 EW7731M m 3 /h DN mm Karimás PN25 M-Bus EW7730M7000 EW7731M7000 Impulzus kimenettel 0.6 m 3 /h DN mm G ¾ B Impulzus kimenet EW7730P0100 EW7731P m 3 /h DN mm G ¾ B Impulzus kimenet EW7730P0600 EW7731P m 3 /h DN mm G ¾ B Impulzus kimenet EW7730P1200 EW7731P m 3 /h DN mm G 1 B Impulzus kimenet EW7730P2000 EW7731P m 3 /h DN mm G 1¼ B Impulzus kimenet EW7730P2800 EW7731P m 3 /h DN mm Karimás PN25 Impulzus kimenet EW7730P3000 EW7731P m 3 /h DN mm G 1¼ B Impulzus kimenet EW7730P3600 EW7731P m 3 /h DN mm Karimás PN25 Impulzus kimenet EW7730P4000 EW7731P m 3 /h DN mm Karimás PN25 Impulzus kimenet EW7730P4800 EW7731P m 3 /h DN mm Karimás PN25 Impulzus kimenet EW7730P5200 EW7731P m 3 /h DN mm Karimás PN25 Impulzus kimenet EW7730P6000 EW7731P m 3 /h DN mm Karimás PN25 Impulzus kimenet EW7730P7000 EW7731P7000 HU0H-2600GE25 R Subject to change All rights reserved

9 A szállítmány tartalma: EW773 hőmennyiség mérő előremenő és visszatérő hőmérséklet érzékelővel 2 tömítés Fitting az előremenő hőmérséklet érzékelő rögzítésére Fali szerelő keret Felhasználói és telepítési útmutató Opcionális tartozékok Golyóscsap előremenő hőmérséklet érzékelő rögzítési hellyel G ½ Belső menet EWA087HY004 G ¾ Belső menet EWA087HY005 G 1 Belső menet EWA087HY006 Menetes csatlakozó előremenő hőmérséklet érzékelő rögzítésére R ½ külső menet, EWA087HY003 M10x1 érzékelő menet Modulok M-Bus module (EW773xA típusok bővítésére) Impulzus kimeneti modul (2 kimenet) Impulzus bemeneti modul (2 bemenet) RF modul Kombinált impulzus ki- és bemeneti modul RS232 interfész modul, kábellel EWA EWA EWA EWA EWA EWA Mérési pontosság 5. Ábra Mérési pontosság EN1434 class 2 szerint Subject to change All rights reserved 9 HU0H-2600GE25 R1207
