Elektronikus hmennyiségmér

Átírás

1 5 331 Siemeca Elektronikus hmennyiségmér WFM407.D113 Elektronikus elemes hmennyiségmér ftési rendszerek hfogyasztásának meghatározására. A készülék kijelzi az összegzett hmennyiséget és a beállított határnapon elmenti. A kompakt kivitel mér egysugaras mérési elven mködik 1,5 m 3 /h névleges átfolyási értékkel. Az elekronikus Siemeca TM - hmennyiségmér IrDa-porton keresztül paraméterezhet és lekérdezhet. Alkalmazás A hmennyiségmér henergia mérésére alkalmazható. F alkalmazási terület: központi hellátású rendszerek, ahol a henergia több fogyasztó között oszlik meg. Például: Társasházak Irodaépületek Tipikus fehasználók: Ingatlantulajdonosok Épület fenntartók, üzemeltetk Ingatlan hasznosítók CE1N5331hu 2006 Building Technologies HVAC Products

2 Funkciók Hmennyiség meghatározása a térfogatáram és a hmérsékletkülönbség mérése alapján Hfogyasztás összegzés Összegzett hmenyiség mentése határnapon Hmennyiség és opcionálisan a fbb üzemi adatok kijelzése Hibakijezés Optikai porton keresztül paraméterezés és kiolvasás (IrDA-kompatibilis) Jellemzk Beépítés: visszatér ág Névleges átfolyási érték q p Beépítési hossz Kábel hossz Mérülés Visszatér érzékel Beépítési hely Tpus * 1,5 m 3 /h 110 mm 1,5 m direkt beépített Visszatér ág WFM407.D113 * rövid jelölés A szállítási egység tartalma - hmennyiségmér Az érzékel beépítési hossza és típusa Cikk 110 mm, közvetlen merülés Csomagolás Kompakt hmennyiségmér Doboz Védkupak 2 Doboz Szerelési utasítás Doboz Kezelési utasítás Doboz Lapostömítés 2 Csomag 1 Plombazsinór 2 Csomag 1 Plomba 2 Csomag 1 2 részbl álló manyag darab 1 Csomag 2 O-gyr 2 Csomag 2 Gyr felhelyez rúd Csomag 2 2/7 Building Technologies Elektronikus hmennyiségmér CE1N5331hu

3 Beépítkészlet Szállítási tartalom, leírás 110 mm beépítési hosszhoz, a visszatér érzékel közvetlen merülés, elremen érzékel gömbcsapban Típus WFZ.E110-I Beépít elemek WFZ-E110-I Passzdarab 2x Gömbcsap ½ bels menettel, a visszatér ágba építend. érzékelcsatlakozás nélkül, hollandi ¾, lapostömítés ¾ Gömbcsap ½ bels menettel, az elremen ágba építend, csatlakozás az érzékel számára Tartozék típuslista Tartozék Leírás, szállítási tartalom Typ Passzdarab 80 mm beépítési hosszhoz, küls menet ¾ WFZ.R80 Passzdarab 110 mm beépítési hosszhoz, küls menet ¾ WFZ.R110 Passzdarab 130 mm beépítési hosszhoz, küls menet 1 WFZ.R130 Gömbcsap Bels menet ½, érzékel csatlakozással WFZ.K15 Gömbcsap Bels menet ¾, érzékel csatlakozással WFZ.K18 Gömbcsap Bels menet 1, érzékel csatlakozással WFZ.K22 T-idom Bels menet ½, merül hüvellyel M10x1 WFZ.T16 T-idom Bels menet ¾, merül hüvellyel M10x1 WFZ.T19 T-idom Bels menet 1, merül hüvellyel M10x1 WFZ.T22 Rendelés Megrendeléshez szükséges a Jellemzk bekezdésben megadott típusjelzés feltüntetése (WFM407.D113). Alaphelyzetben az elektronikus Siemeca TM -hmennyiségmér IrDA-porttal felszerelt és a határnap dátuma december 31. Mködés Mérési elv A hmennyiség meghatározása A mért érték tárolása A számláló egysugaras szárnykerekes elv alapján mködik. A vízáram a szárnykeréken sugárirányban áramlik át, melynek fordulatszámát elektronikusan és mágneses behatástól mentesen méri a készülék. Az elremen és visszatér ágban a hmérséklet mérése Pt1000 típusú merülérzékelvel platina-mérelemmel történik. A hmennyiségmért a visszatér ágba kell beépíteni. A számlálóm az átfolyást folyamatosan méri, az elremen és visszatér hmérsékletet szakaszosan. A számlálómben található mikroprocesszor határozza meg a hmérsékletkülönbséget. A készülék az átlagos átfolyási érték, a hmérsékletkülönbség és a fajh alapján határozza meg a felhasznált hmennyiséget. A felhasznált hmennyiséget a készülék folyamatosan összegzi és legközelebbi határnapon 24:00 órakor az aktuális állást menti. A határnap a gyártáskor programozható, alaphelyzetben december 31 a beállított érték (lásd. Rendelés fejezetben) Building Technologies Elektronikus hmennyiségmér CE1N5331 3/7

4 Az éves felhasznált érték mentésével egyidejleg a hmennyiségmér egy kontrollszámot generál. Az ACT20 szervízszoftver segítségével a határnaphoz tartozó értékkel együtt a kontrollszám is kiolvasható, melynek segítségével ellenrizhetjük fogyasztási értéket. A határnapon mentett érték egy évig tárolódik. Kijelz A hmennyiségmér kijelzjén a következ adatok felváltva jelennek meg: Összegzett hmennyiség az üzembehelyezéstl számítva Szegmens teszt Határnap A legutóbbi határnaphoz tartozó összegzett hmennyiség A Siemeca TM paraméterez szoftver segítségével egyedileg hozzárendelheti a kijelzend értékekhez az alábbiakat: Beállított határnap (ha a határnap és a beállított határnap egymástól eltér) Kontrollszám Aktuális átfolyási érték [m 3 /h] Hmérsékletkülönbség [K^] Hibajelentés Hibajelzések A hmennyiségmér öntesztel, a fellép hibák a kijelzn megjelenítésre kerülnek. Kivitel A hmennyiségmér az armatúrából, a számlálómbl és a két hmérséklet érzékelbl áll. Az armatúra menetes csatlakozású, sárgarézbl készül és mérkamrát tartalmaz egysugaras szárnykerekes térfogatáram mérvel. A bemeneti oldalon egy szr található, ami megakadályozza a szennyezdések bejutását. A kmennyiségmér kompakt kivitel. Számlálóm Hmérsékletérzékel A számlálóm magába foglalja az elektronikát és a 8 karakteres LCD kijelzt. Egy lítiumelem biztosítja a DC3V-os üzemi feszültséget. A kijelz alatt található az IrDA port az értékek kiolvasáshoz. A számlálóm az armatúrán 360 -os szögben elforgatható. A hmérsékletérzékelk csak szimmetrikusan építhetk be, indirekt vagy direkt merüléssel. Az érzékel áll a védhüvelybl, amely végén a Pt 1000 érzékel található, és a PVC kábelbl, ami biztosítja az összeköttetést a számlálómvel. Az érzékelt direkt merülés esetén a gömbcsapba kell építeni, vagy indirekt merülés esetén a T-idomba merülhüly segítségével. A hmérsékletérzékelt gömbcsapba, vagy merülhüvelybe a csomagban található csavarokkal rögzítse. 4/7 Building Technologies Elektronikus hmennyiségmér CE1N5331hu

5 Méretezés p 1,0 Q p 0,6 m 3 /h Q Q p 2,5 m 3 p 1,5 m 3 /h /h 0,5 0,4 0,3 0,2 0,1 0,05 0,04 0,03 0,02 0,01 0,2 0,3 0,4 0,5 0,6 1,0 1,2 1,5 2 2, Q 5333D01 Nyomásesés jelleggörbe p Nyomásesés [bar] Q Átfolyás in m 3 /h Szerelési utasítás Ügyeljen a hmennyiségmér üzembehelyezésekor a helyi elírások betartására (szerelés, üzem stb.). A hmennyiségmért típustól fggen az elremen, vagy visszatér ágba kell beépíteni, két elzáró gömbcsap közé. A leolvasás és a szerviz miatt ügyeljen a hozzáférhetségre! A mér beépítése eltt a csvezetéket alaposan öblítse át; Beépítéskor ügyeljen az armatúrán látható átfolyási irányt jelz nyílra a Amennyiben a T-idomot illetve a védhüvelyt más gyártmánnyal váltja ki, ügyeljen arra, hogy azok az EN1434 normának megfeleljenek! Az érzékelket szimmetrikusan szerelje be Beépítéskor ügyeljen, hogy a számlálóm kijelzje leolvasható legyen Szerelés után végezzen nyomáspróbát! A számlálómvet, a két hmérsékletérzékelt és a csavarkötést ólomzárral biztosítsa, hogy illetéktelenek ne férhessenek hozzá. A hmérsékletérzékel beépítési helyén a csvezetéket megfelelen szigetelje! Csak a függleges vagy vízszintes beépítési helyzet megengedett, illetve a kijeznek fentrl olvashatónak kell lennie. Üzemeltetési utasítás Ügyeljen a helyi elírások betartására Building Technologies Elektronikus hmennyiségmér CE1N5331 5/7

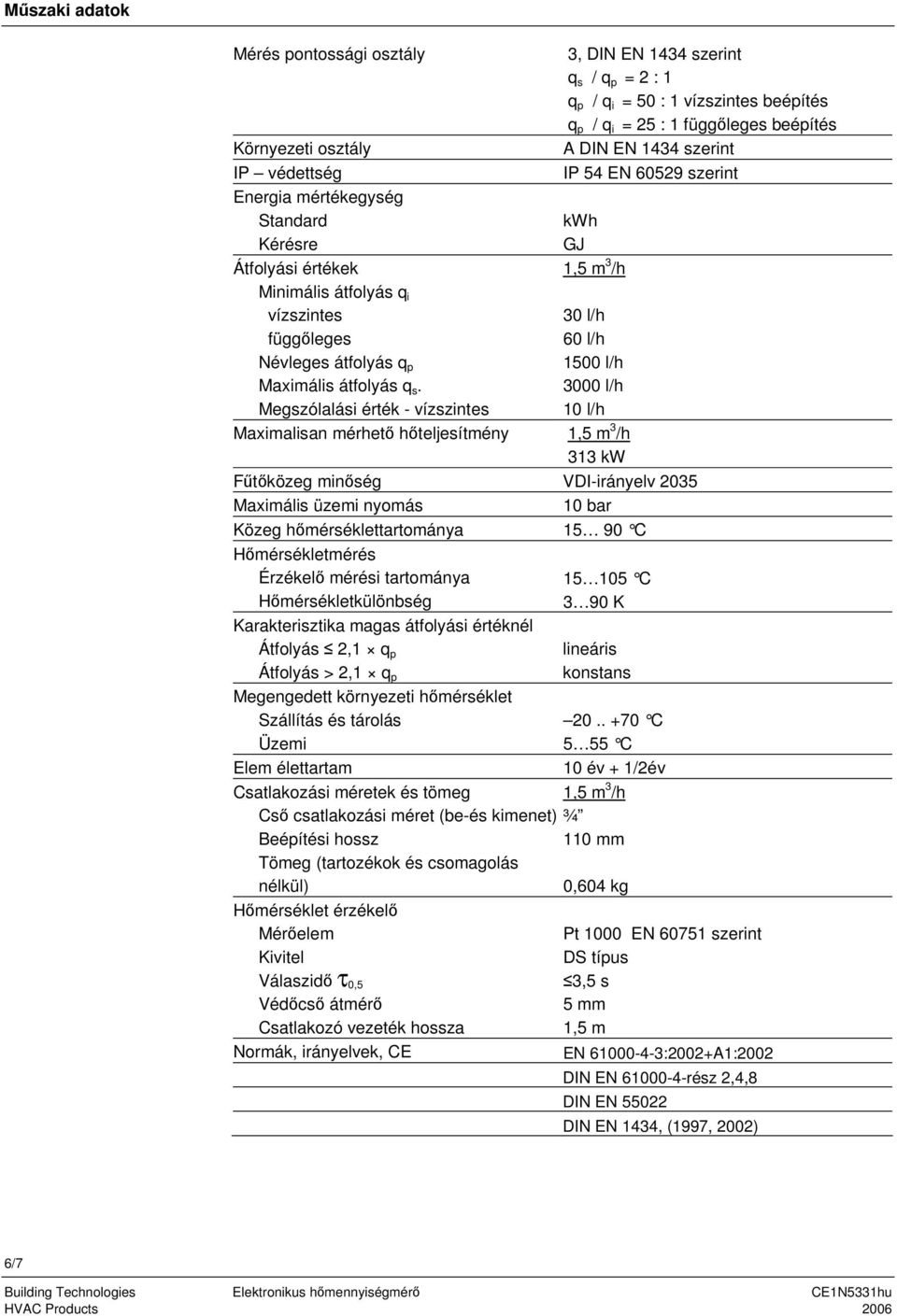

6 Mszaki adatok Mérés pontossági osztály Környezeti osztály IP védettség Energia mértékegység Standard Kérésre Átfolyási értékek Minimális átfolyás q i vízszintes függleges Névleges átfolyás q p Maximális átfolyás q s. Megszólalási érték - vízszintes 3, DIN EN 1434 szerint q s / q p = 2 : 1 q p / q i = 50 : 1 vízszintes beépítés q p / q i = 25 : 1 függleges beépítés A DIN EN 1434 szerint IP 54 EN szerint kwh GJ 1,5 m 3 /h 30 l/h 60 l/h 1500 l/h 3000 l/h 10 l/h Maximalisan mérhet hteljesítmény 1,5 m 3 /h 313 kw Ftközeg minség VDI-irányelv 2035 Maximális üzemi nyomás 10 bar Közeg hmérséklettartománya C Hmérsékletmérés Érzékel mérési tartománya Hmérsékletkülönbség Karakterisztika magas átfolyási értéknél Átfolyás 2,1 q p Átfolyás > 2,1 q p Megengedett környezeti hmérséklet Szállítás és tárolás Üzemi Elem élettartam C 3 90 K lineáris konstans C 5 55 C 10 év + 1/2év Csatlakozási méretek és tömeg 1,5 m 3 /h Cs csatlakozási méret (be-és kimenet) ¾ Beépítési hossz 110 mm Tömeg (tartozékok és csomagolás nélkül) 0,604 kg Hmérséklet érzékel Mérelem Kivitel Válaszid τ 0,5 Védcs átmér Csatlakozó vezeték hossza Normák, irányelvek, CE Pt 1000 EN szerint DS típus 3,5 s 5 mm 1,5 m EN :2002+A1:2002 DIN EN rész 2,4,8 DIN EN DIN EN 1434, (1997, 2002) 6/7 Building Technologies Elektronikus hmennyiségmér CE1N5331hu

7 Méretrajzok Beépítési hossz 80 mm Beépítési hossz 110 mm Beépítési hossz 130 mm Building Technologies Elektronikus hmennyiségmér CE1N5331 7/7
