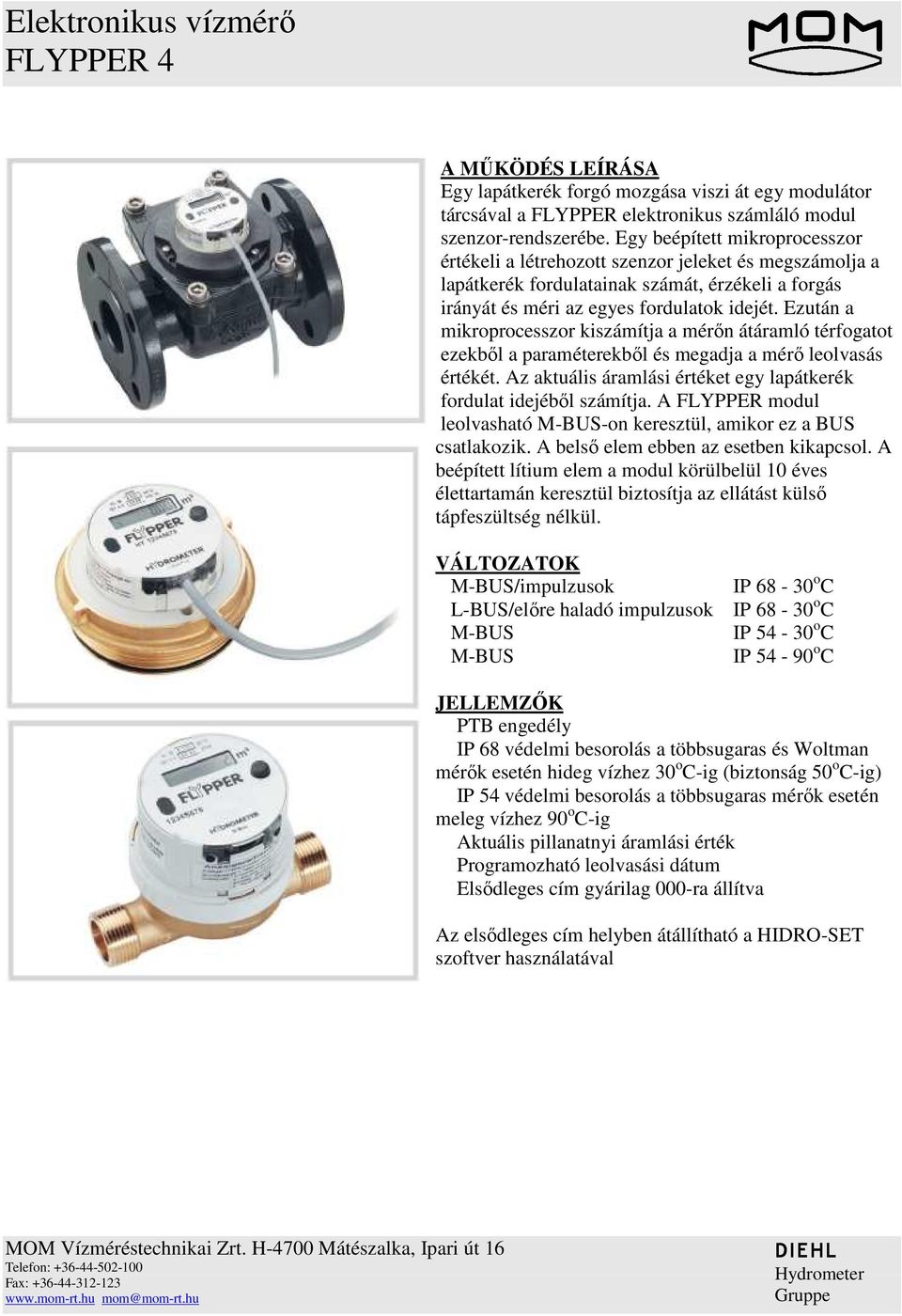

1 A MŐKÖDÉS LEÍRÁSA Egy lapátkerék forgó mozgása viszi át egy modulátor tárcsával a FLYPPER elektronikus számláló modul szenzor-rendszerébe. Egy beépített mikroprocesszor értékeli a létrehozott szenzor jeleket és megszámolja a lapátkerék fordulatainak számát, érzékeli a forgás irányát és méri az egyes fordulatok idejét. Ezután a mikroprocesszor kiszámítja a mérın átáramló térfogatot ezekbıl a paraméterekbıl és megadja a mérı leolvasás értékét. Az aktuális áramlási értéket egy lapátkerék fordulat idejébıl számítja. A FLYPPER modul leolvasható M-BUS-on keresztül, amikor ez a BUS csatlakozik. A belsı elem ebben az esetben kikapcsol. A beépített lítium elem a modul körülbelül 10 éves élettartamán keresztül biztosítja az ellátást külsı tápfeszültség nélkül. VÁLTOZATOK M-BUS/impulzusok IP o C L-BUS/elıre haladó impulzusok IP o C M-BUS IP o C M-BUS IP o C JELLEMZİK PTB engedély IP 68 védelmi besorolás a többsugaras és Woltman mérık esetén hideg vízhez 30 o C-ig (biztonság 50 o C-ig) IP 54 védelmi besorolás a többsugaras mérık esetén meleg vízhez 90 o C-ig Aktuális pillanatnyi áramlási érték Programozható leolvasási dátum Elsıdleges cím gyárilag 000-ra állítva Az elsıdleges cím helyben átállítható a HIDRO-SET szoftver használatával

2 A másodlagos címzés gyárilag a mérı számára beállítva A lítium elem garantál a kalibrációs idıszaknál hosszabb élettartamot ( több, mint 10 év, ha az LCD kikapcsolt) Megfelelı mechanikus gomb a kijelzı kikapcsolásához M-BUS interfész szabvány változatban Egyidejő M-BUS adatátvitel és külsı tápfeszültség Az impulzus értékek a HIDRO-SET használatával a helyszínen konfigurálhatók Legfeljebb két impulzus kimenet lehetıség Csatlakoztathatóság egy külsı rádió modulhoz Opcionális: L-BUS interfész az M-BUS interfész helyett 5-eres kábel, 3 m hosszú az IP 68 szabvány szerint szállítva 3-eres kábel, 3 m hosszú az IP 54 szabvány szerint szállítva

3 ENGEDÉLYEK A FLYPPER elektronikus számláló modul típusa a Szövetségi Fizikai Tervezési Intézet (PTB) által engedélyezett az összes szárazonfutó HYDROMETER típusú vízmérıkhöz. A specifikált kalibrációs idıszak 6 év. MŐKÖDÉSEK Egy a mérı elılapján elhelyezett gomb használható a kijelzı aktiválására. Az alap kijelzés az aktuális áramlást mutatja és a gomb benyomásával a következı kijelzésre váltható. A kijelzı automatikusan visszaáll a fı megjelenítésre, ha a gombot 30 másodpercig nem nyomják meg. A KIJELZÉSI HUROK LEÍRÁSA ÉS STRUKTÚRÁJA A mérı folyadék kristályos kijelzıje (LCD) áramkímélı üzemmódba kapcsol, vagyis a kijelzést kikapcsolja, 4 perces idıszak eltelte után (kivéve a kalibrációs megjelenítés idıszakát). Az összes többi mérı funkció folyamatosan mőködik. A gomb megnyomásával a kijelzı újra bekapcsol. Egy kiválasztott megjelenítés konfigurálható úgy, hogy mindig megmaradjon. Ez növeli a fogyasztást, de az elem élettartama így sem lesz kevesebb, mint a 6 éves kalibrációs idıszak. NAPI FUNKCIÓ A fogyasztási értékeket a FLYPPER nem változó memóriája tárolja a beállított leolvasási dátumon és leolvasható vagy átküldhetı az M-BUS-on / L-BUS-on keresztül. A szabadon programozható leolvasási dátum gyárilag a forgalmazási év ére beállított. Fı kijelzı Szervíz kijelzı Térfogat fı kijelzı Kijelzés teszt "Minden be" Kijelzés teszt "Minden ki" Nagy felbontású térfogat Áramlási érték Érték a leolvasás dátumán Leolvasás dátuma Visszaküldött térfogat Következı leolvasási dátum SW változat a kalibráció-függı Példa kij. részhez KT = gomb lenyomva 3 másodpercnél rövidebb ideig SW változat a kalibrációtól nem LT = gomb lenyomva 3 másodpercnél hosszabb ideig SW változat száma függı részhez Teljes SW változat

4 AZ ELEM ÉLETTARTAMA A beépített lítium elem a modul több mint 10 éves élettartamáig biztosítja, ha a kijelzıt a kikapcsolási funkcióval használják. Az elem élettartama akkor is meghaladja a 6 évet, ha a kijelzı állandóan bekapcsolt. INTERFÉSZEK M-BUS Adatkiolvasás és paraméterezés két-eres kábelen keresztül fordított polaritás elleni védelemmel (lásd a kábel csatlakozási elrendezését). Egy M-BUS rendszer bekötése nem igényel meghatározott kábelt az elvezetéshez vagy hálózathoz (pl. csillag, soros, stb.) L-BUS Az L-BUS egy egyszerő alacsony feszültségő interfész. Az M-BUS interfész alternatívájaként használatos, hogy a mérı adatait egy külsı, magas M-BUS szint igény nélküli leolvasó eszközhöz (pl. külsı Hydro-Radio- L-BUS modul) továbbítsa. Az L-BUS interfésznek van egy irányváltás védelme legfeljebb 46 V-ig. A maximális kábelhossz 10 méter. Ugyanazt az átviteli protokollt használható, mint az M-BUS esetén. Az M-BUS és az L-BUS egyidejő mőködése nem lehetséges. Impulzus kimenetek A kimenetek nyitott-kollektoros áramkörök. Nincs belsı áramkorlát. Ha szükséges, ezt egy külsı kollektor ellenállással kell biztosítani. Az impulzus kimenetek lebegı üzemmódban kell használni, ha az M-BUS csatlakozik. Ajánlás: kapcsoló erısítı Cikk. sz.: Nyitott kollektor (magas áramesés) Max. bemeneti feszültség: 30 V Max. bemeneti áram: 27 ma Áramesés az aktív kimeneten: max. 2V/27 ma Áram az inaktív kimeneten át: max 5µA/30V Figyelem! A fordított polaritás tönkre teheti a kimeneteket Impulzus idıtartama: min. 25 ms Impulzus megszakítás: min. 25 ms Max. impulzus frekvencia: 20 Hz PÉLDA sárga zöld impulzus Flypper impulzuskimenet barna föld

5 IMPULZUS ÉRTÉKEK A mérıket szabványos alapértékekkel vagy a vevık igénye szerinti elıre beállított értékekkel szállítják. Az impulzusok kiegészítı konfigurációja lehetséges azonban megadott feltételekkel a jelzett érték tartományokon belül szabadon a HYDRO-SET szoftverrel! Névleges térfogatáram, Qn m 3 /h-ban Névleges átmérı, DN mm-ben Névl. hım. Megj. egys. Megj. helyek a tizedes elıtt Megj. helyek a tizedes után Impulzus érték Impulzus érték 1. alapérték liter/impulzus Impulzus érték 2. alapérték liter/impulzus Qn 1,5 - Qn 3,5 30 o C m Tízes 0,1-100 liter / impulzus 0,1 1 Qn 6 - Qn o C m Tízes liter / impulzus 1 10 Qn 1,5 - Qn 3,5 90 o C m Qn 6 - Qn o C m DN 50 - DN o C m Tízes liter / impulzus DN 80 - DN o C m Tízes liter/impulzus DN DN o C m Tízes liter/impulzus DN DN o C m Tízes liter/impulz CSATLAKOZÓ BEKÖTÉS 3- vagy 5-eres kábel. körülbelül 3 m hosszal, a vezeték végén győrőkkel Változat / szín M-BUS / impulzusok IP 68 L-BUS/ elıre haladó M-BUS IP 54 impulzus IP 68 fehér M-BUS Elıre haladó impulzus M-BUS barna (föld) GND (föld) GND Nem használt szürke M-BUS L-BUS - zöld Visszatérı / elıre haladó impulzus L-BUS M-BUS vagy irány jel sárga Elıre haladó impulzus vagy impulzus Elıre haladó impulzus - Az M-BUS / impulzusok változattal a következı konfigurációs opciók lehetségesek: két elıre haladó impulzus egy elıre és egy visszafelé haladó impulzus impulzus és irányjel Az impulzus változatok a bevitt feltételekkel szabadon konfigurálhatók. Csak egy L-BUS jel és egy elıre haladó impulzus használható minden esetben az L-BUS / elıre haladó impulzusok változat esetén. A következı vezetékek belül rögzítettek: szürke a szürkéhez, fehér a sárgához. A változat szabadon konfigurálható.

6 TARTOZÉKOK / SZOFTVER HYDRO-SET A szoftver eszköz paraméterezése az M-BUS interfész alapján és használata: mért értékek leolvasására mérési naplók kinyomtatása mérı konfiguráció (változat, impulzus érték, stb.) HYDRO-CENTER Teljesen automatikus M-BUS szint konverter nagy, 2-MByte-os adatmemóriával a 25, 60 vagy 250 M-BUS mérık automatikus, független leolvasásához. HYDRO-NET Energia adat kezelı szoftver kliens-szerver architektúrával az energiamérık automatikus közvetlen vagy távoli kapcsolaton (telefon, Internet vagy intranet) keresztüli leolvasásához. Grafikus felhasználói interfész az értékek diagramokon vagy táblázatokban történı megjelenítéséhez SQL adatbázis az értékek megfelelı archiválásához Automatikus figyelmeztetı jelzés a határértékek túllépésekor Manuális és automatikus adatexport PÉLDA AZ ONLINE LEOLVASÁSRA Példa a mérık online leolvasásására a HYDRO- CENTER M-BUS konverterrel és a HYDRO-NET energia adat kezelı szoftverrel. Beépített interfészek PC-hez (RS232), modem (RS 232) és repeater funkció. PÉLDA AZ INLINE LEOLVASÁSRA Példa a mérık inline leolvasásására a HYDRO- CENTER M-BUS konverterrel, mint integrált memóriával. Az adatok leolvasása automatikus a modemen keresztül (analóg, digitális GSM vagy LAN)

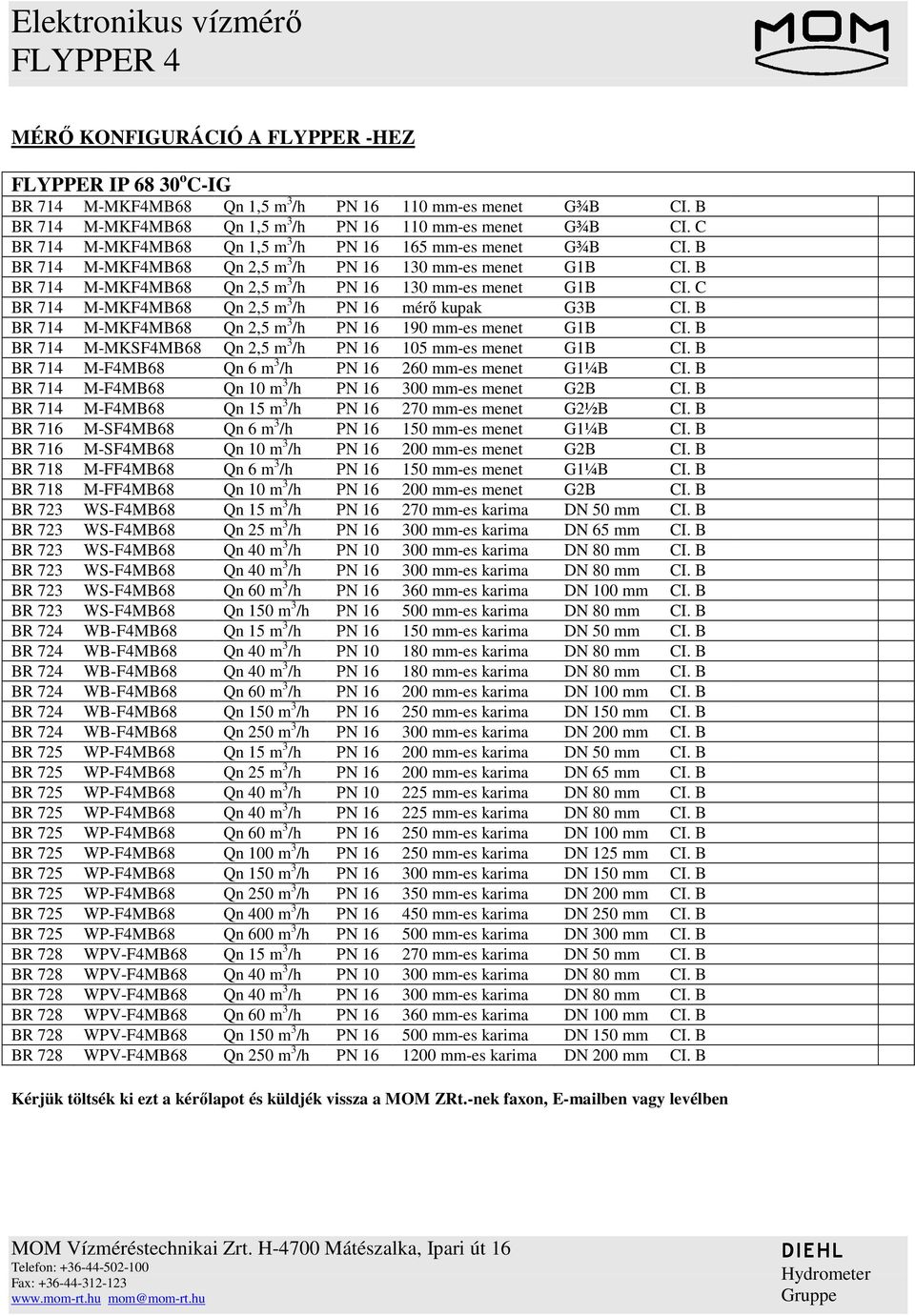

7 MÉRİ KONFIGURÁCIÓ A FLYPPER -HEZ FLYPPER IP o C-IG BR 714 M-MKF4MB68 Qn 1,5 m 3 /h PN mm-es menet G¾B CI. B BR 714 M-MKF4MB68 Qn 1,5 m 3 /h PN mm-es menet G¾B CI. C BR 714 M-MKF4MB68 Qn 1,5 m 3 /h PN mm-es menet G¾B CI. B BR 714 M-MKF4MB68 Qn 2,5 m 3 /h PN mm-es menet G1B CI. B BR 714 M-MKF4MB68 Qn 2,5 m 3 /h PN mm-es menet G1B CI. C BR 714 M-MKF4MB68 Qn 2,5 m 3 /h PN 16 mérı kupak G3B CI. B BR 714 M-MKF4MB68 Qn 2,5 m 3 /h PN mm-es menet G1B CI. B BR 714 M-MKSF4MB68 Qn 2,5 m 3 /h PN mm-es menet G1B CI. B BR 714 M-F4MB68 Qn 6 m 3 /h PN mm-es menet G1¼B CI. B BR 714 M-F4MB68 Qn 10 m 3 /h PN mm-es menet G2B CI. B BR 714 M-F4MB68 Qn 15 m 3 /h PN mm-es menet G2½B CI. B BR 716 M-SF4MB68 Qn 6 m 3 /h PN mm-es menet G1¼B CI. B BR 716 M-SF4MB68 Qn 10 m 3 /h PN mm-es menet G2B CI. B BR 718 M-FF4MB68 Qn 6 m 3 /h PN mm-es menet G1¼B CI. B BR 718 M-FF4MB68 Qn 10 m 3 /h PN mm-es menet G2B CI. B BR 723 WS-F4MB68 Qn 15 m 3 /h PN mm-es karima DN 50 mm CI. B BR 723 WS-F4MB68 Qn 25 m 3 /h PN mm-es karima DN 65 mm CI. B BR 723 WS-F4MB68 Qn 40 m 3 /h PN mm-es karima DN 80 mm CI. B BR 723 WS-F4MB68 Qn 40 m 3 /h PN mm-es karima DN 80 mm CI. B BR 723 WS-F4MB68 Qn 60 m 3 /h PN mm-es karima DN 100 mm CI. B BR 723 WS-F4MB68 Qn 150 m 3 /h PN mm-es karima DN 80 mm CI. B BR 724 WB-F4MB68 Qn 15 m 3 /h PN mm-es karima DN 50 mm CI. B BR 724 WB-F4MB68 Qn 40 m 3 /h PN mm-es karima DN 80 mm CI. B BR 724 WB-F4MB68 Qn 40 m 3 /h PN mm-es karima DN 80 mm CI. B BR 724 WB-F4MB68 Qn 60 m 3 /h PN mm-es karima DN 100 mm CI. B BR 724 WB-F4MB68 Qn 150 m 3 /h PN mm-es karima DN 150 mm CI. B BR 724 WB-F4MB68 Qn 250 m 3 /h PN mm-es karima DN 200 mm CI. B BR 725 WP-F4MB68 Qn 15 m 3 /h PN mm-es karima DN 50 mm CI. B BR 725 WP-F4MB68 Qn 25 m 3 /h PN mm-es karima DN 65 mm CI. B BR 725 WP-F4MB68 Qn 40 m 3 /h PN mm-es karima DN 80 mm CI. B BR 725 WP-F4MB68 Qn 40 m 3 /h PN mm-es karima DN 80 mm CI. B BR 725 WP-F4MB68 Qn 60 m 3 /h PN mm-es karima DN 100 mm CI. B BR 725 WP-F4MB68 Qn 100 m 3 /h PN mm-es karima DN 125 mm CI. B BR 725 WP-F4MB68 Qn 150 m 3 /h PN mm-es karima DN 150 mm CI. B BR 725 WP-F4MB68 Qn 250 m 3 /h PN mm-es karima DN 200 mm CI. B BR 725 WP-F4MB68 Qn 400 m 3 /h PN mm-es karima DN 250 mm CI. B BR 725 WP-F4MB68 Qn 600 m 3 /h PN mm-es karima DN 300 mm CI. B BR 728 WPV-F4MB68 Qn 15 m 3 /h PN mm-es karima DN 50 mm CI. B BR 728 WPV-F4MB68 Qn 40 m 3 /h PN mm-es karima DN 80 mm CI. B BR 728 WPV-F4MB68 Qn 40 m 3 /h PN mm-es karima DN 80 mm CI. B BR 728 WPV-F4MB68 Qn 60 m 3 /h PN mm-es karima DN 100 mm CI. B BR 728 WPV-F4MB68 Qn 150 m 3 /h PN mm-es karima DN 150 mm CI. B BR 728 WPV-F4MB68 Qn 250 m 3 /h PN mm-es karima DN 200 mm CI. B Kérjük töltsék ki ezt a kérılapot és küldjék vissza a MOM ZRt.-nek faxon, ben vagy levélben

8 FLYPPER IP o C-IG BR 742 M-MKF4MB54 Qn 1,5 m 3 /h PN mm-es menet G¾B CI. B BR 742 M-MKF4MB54 Qn 1,5 m 3 /h PN mm-es menet G¾B CI. C FLYPPER IP o C-IG BR 743 M-MKF4MB54 Qn 1,5 m 3 /h PN mm-es menet G¾B CI. B BR 743 M-MKF4MB54 Qn 1,5 m 3 /h PN mm-es menet G¾B CI. C BR 715 M-MKF4MB54 Qn 2,5 m 3 /h PN mm-es menet G1B CI. B engedély nélkül BR 715 M-MKF4MB54 Qn 2,5 m 3 /h PN mm-es menet G1B CI. C engedély nélkül BR 715 M-MKF4MB54 vízszintes Qn 1,5 m 3 /h PN mm-es menet G¾B CI. B BR 715 M-MKF4MB54 vízszintes Qn 2,5 m 3 /h PN mm-es menet G1B CI. B engedély nélkül BR 715 M-F4MB54 vízszintes Qn 6 m 3 /h PN mm-es menet G¼B CI. B BR 715 M-F4MB54 vízszintes Qn 10 m 3 /h PN mm-es menet G2B CI. B BR 715 M-F4MB54 vízszintes Qn 15 m 3 /h PN mm-es menet G2½B CI. B BR 717 M-MKSF4MB54 felszálló csı Qn 2,5 m 3 /h PN mm-es menet G1B CI. B engedély nélkül BR 717 M-SF4MB54 felszálló csı Qn 6 m 3 /h PN mm-es menet G1¼B CI. B BR 717 M-SF4MB54 felszálló csı Qn 10 m 3 /h PN mm-es menet G2B CI. B BR 719 M-MKFF4MB54 leszálló csı Qn 2,5 m 3 /h PN mm-es menet G1B CI. B engedély nélkül BR 719 M-FF4MB54 leszálló csı Qn 6 m 3 /h PN mm-es menet G1¼B CI. B BR 719 M-FF4MB54 leszálló csı Qn 10 m 3 /h PN mm-es menet G2B CI. B VÁLTOZAT KIVÁLASZTÁS M-BUS / impulzusok IP o C L-BUS / elıre haladó impulzus IP o C M-BUS IP o C M-BUS IP o C M-BUS IMPULZUS VÁLTOZAT / IMPULZUS VÁLTOZAT KIVÁLASZTÁS Két elıre haladó impulzus Egy elıre és egy visszafelé haladó impulzus Impulzus és irány jel IMPULZUS ÉRTÉK 1 A Qn = 1,5-3,5 m 3 /h értékhez Alapértéke 0,1 liter/impulzus Tízes, 0,1-100 liter / impulzus lehetséges IMPULZUS ÉRTÉK 2 A Qn = 1,5-3,5 m 3 /h értékhez Alapértéke 1 liter/impulzus Tízes, 0,1-100 liter / impulzus lehetséges IMPULZUS ÉRTÉK 1 A Qn = 6-15 m 3 /h értékhez Alapértéke 1 liter/impulzus Tízes, liter / impulzus lehetséges IMPULZUS ÉRTÉK 2 A Qn = 6-15 m 3 /h értékhez Alapértéke 10 liter/impulzus Tízes, liter / impulzus lehetséges Kérjük töltsék ki ezt a kérılapot és küldjék vissza a MOM ZRt.-nek faxon, ben vagy levélben

9 IMPULZUS ÉRTÉK 1 A DN = mm-hez Alapértéke 1 liter/impulzus Tízes, liter / impulzus lehetséges IMPULZUS ÉRTÉK 2 A DN = mm-hez Alapértéke 100 liter/impulzus Tízes, liter / impulzus lehetséges IMPULZUS ÉRTÉK 1 A DN = mm-hez Alapértéke 10 liter/impulzus Tízes, liter / impulzus lehetséges IMPULZUS ÉRTÉK 2 A DN = mm-hez Alapértéke 1000 liter/impulzus Tízes, liter / impulzus lehetséges IMPULZUS ÉRTÉK 1 A DN = mm-hez Alapértéke 10 liter/impulzus Tízes, liter / impulzus lehetséges IMPULZUS ÉRTÉK 2 A DN = mm-hez Alapértéke 1000 liter/impulzus Tízes, liter / impulzus lehetséges IMPULZUS ÉRTÉK 1 A DN = mm-hez Alapértéke 100 liter/impulzus Tízes, liter / impulzus lehetséges IMPULZUS ÉRTÉK 2 A DN = mm-hez Alapértéke 1000 liter/impulzus Tízes, liter / impulzus lehetséges INFORMÁCIÓK A KÉRÉSÉHEZ Keresztnév / vezetéknév Utca / házszám Irányítószám / város Ország Mennyiség (darab) MOM kapcsolattartó Ország jóváhagyás Egyebek Telefon (fontos a visszahíváshoz) Fax cím Kérjük töltsék ki ezt a kérılapot és küldjék vissza a MOM ZRt-nek faxon, ben vagy levélben
