Geisha Base JS 190F-H. Elektronikus pénztárgép Kezelıi kézikönyv

Átírás

1 Elektronikus pénztárgép Kezelıi kézikönyv

2 Elıszó: Tisztelt vásárló, Ön egy CE és ROHS minısítéssel ellátott elektronikus pénztárgépet vásárolt, mely jelölések garantálják az Európai Unión belüli villamos és környezetvédelmi szabványoknak való megfelelıséget. A balesetek elkerülése érdekében kérjük, tartsa be az alább felsorolt biztonsági elıírásokat: A pénztárgép földelt hálózatot igényel, amennyiben az idevonatkozó elıírások nem teljesülnek fennáll az áramütés veszélye! Ha a készülék hálózati kábele megsérül, azonnal forduljon a szakszervizhez! Ne üzemeltesse a készüléket törött, repedezett, hiányos karosszériával! A burkolat tisztítását csak enyhén nedves mosószeres szivaccsal végezze, oldószeres tisztítóeszközöket ne alkalmazzon! A hálózati kábelt csak gyári, vagy szakember által készített hosszabbítóval használja! Sérült hálózati csatlakozó aljzatba ne üzemeltesse a készüléket! Nagy áramfelvételő berendezésekkel (italhőtı, ipari sütı, kávégép stb ) egy hálózati aljzatba ne csatlakoztassa a pénztárgépet, mert ez esetleg a pénztárgép meghibásodását okozhatja! Vizes helyiségbe csak az ide vonatkozó szabványok, elıírások betartása mellett üzemeltesse a pénztárgépet. Ha a pénztárgépbe nagymennyiségő folyadék kerül, azonnal húzza ki a hálózatból és forduljon a szakszervizhez. Ne próbálja meg szétszedni, kiszárítani, és úgy üzemeltetni, mert életveszélyes! A készüléket csak erre a gépre kiképzett engedéllyel rendelkezı szakember javíthatja! 1

3 Tartalomjegyzék Elıszó 1 Technikai jellemzık 3 A pénztárgép bekapcsolása 4 A papírszalag cseréje 4 A festék kazetta cseréje 4 Billentyőzet 5 Kulcsos kapcsoló 6 Napnyitás 7 Tételek rögzítése 7 Visszajáró kiszámítása 8 Azonnali sztornó 8 Tétel sztornó 9 Nyugta megszakítás 9 Engedmény, felár 10 Részösszeg engedmény, felár 10 Visszáru 11 Pénz befizetés 11 Pénz kivétel 12 Fizetés hitelkártyával 12 Fizetés csekkel 13 Fizetés euróval 13 Egyedi kódszám beütése 14 Elıre programozott árucikkel történı eladás 14 Jelentések és zárások 15 Napi összesítı jelentés 16 Periodikus összesítı jelentés 17 Áfa százalék jelentés 18 Eladói (kezelıi) jelentés 18 Óránkénti jelentés 19 Árucikk (PLU) jelentés 19 Napi zárás 20 Periodikus összesítı zárás 21 Adómemória adata 22 Hibaüzenetek 24 2

4 Technikai jellemzık: Szélesség: 325 mm Magasság: 240 mm Mélység: 425 mm Mőködési hımérséklet: 0-40 C Relatív páratartalom: (30 C) max. 80% Nyomás: kPa ( Hgmm) Feszültség: 230V AC 50Hz Áramfelvétel: 0,6 A Nyomtató: Epson mátrixnyomtató Papír mérete: 57,5mm x 60mm (önírós, SC) Papírkifogyás érzékelı Festékkazetta típusa: Gyári elıírás szerint nem szükséges, de igény esetén: Epson ERC-40, ERC-09 Kijelzı: Egysoros 14 karakteres hét szegmenses üvegcsöves kijelzı 3

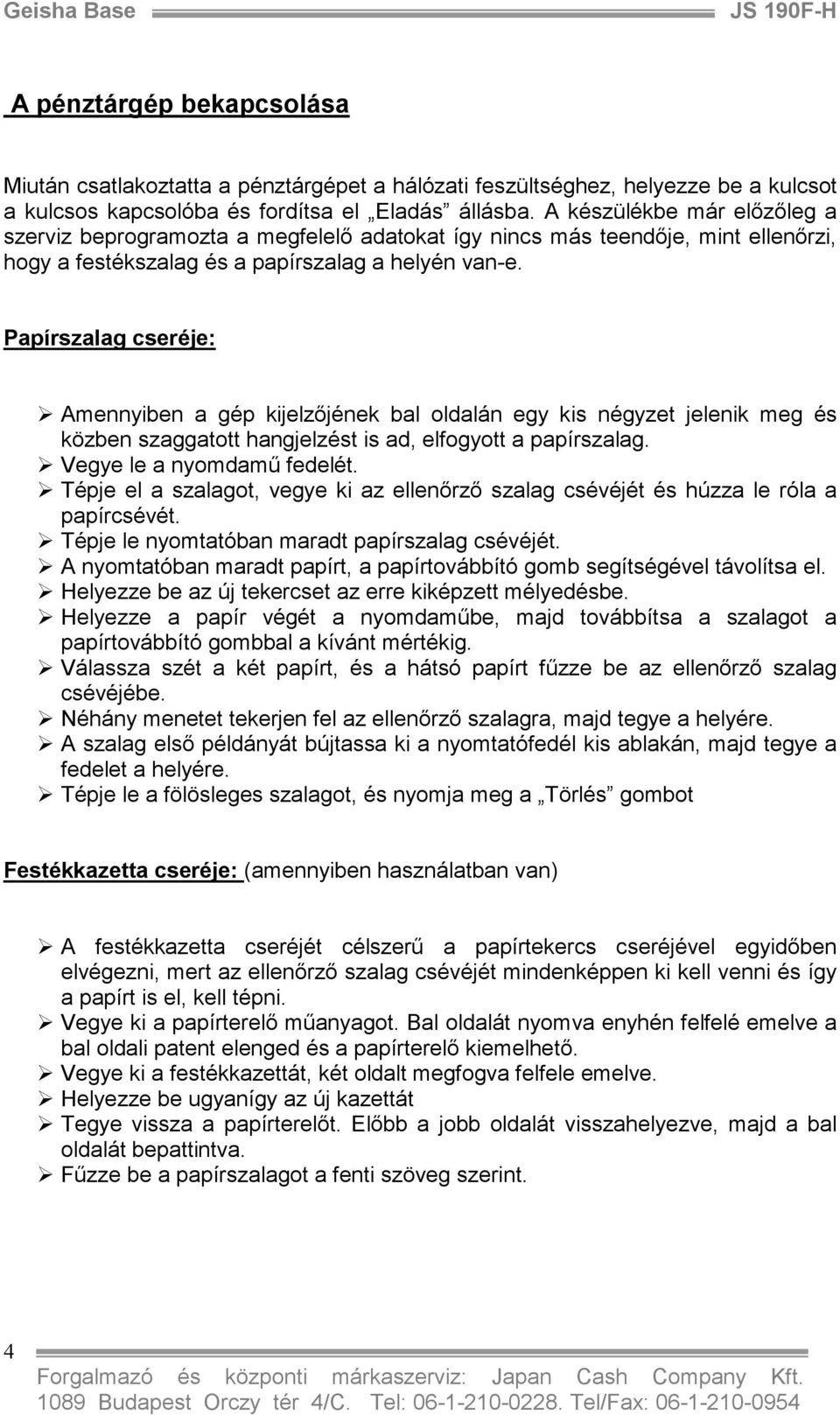

5 A pénztárgép bekapcsolása Miután csatlakoztatta a pénztárgépet a hálózati feszültséghez, helyezze be a kulcsot a kulcsos kapcsolóba és fordítsa el Eladás állásba. A készülékbe már elızıleg a szerviz beprogramozta a megfelelı adatokat így nincs más teendıje, mint ellenırzi, hogy a festékszalag és a papírszalag a helyén van-e. Papírszalag cseréje: Amennyiben a gép kijelzıjének bal oldalán egy kis négyzet jelenik meg és közben szaggatott hangjelzést is ad, elfogyott a papírszalag. Vegye le a nyomdamő fedelét. Tépje el a szalagot, vegye ki az ellenırzı szalag csévéjét és húzza le róla a papírcsévét. Tépje le nyomtatóban maradt papírszalag csévéjét. A nyomtatóban maradt papírt, a papírtovábbító gomb segítségével távolítsa el. Helyezze be az új tekercset az erre kiképzett mélyedésbe. Helyezze a papír végét a nyomdamőbe, majd továbbítsa a szalagot a papírtovábbító gombbal a kívánt mértékig. Válassza szét a két papírt, és a hátsó papírt főzze be az ellenırzı szalag csévéjébe. Néhány menetet tekerjen fel az ellenırzı szalagra, majd tegye a helyére. A szalag elsı példányát bújtassa ki a nyomtatófedél kis ablakán, majd tegye a fedelet a helyére. Tépje le a fölösleges szalagot, és nyomja meg a Törlés gombot Festékkazetta cseréje: (amennyiben használatban van) A festékkazetta cseréjét célszerő a papírtekercs cseréjével egyidıben elvégezni, mert az ellenırzı szalag csévéjét mindenképpen ki kell venni és így a papírt is el, kell tépni. Vegye ki a papírterelı mőanyagot. Bal oldalát nyomva enyhén felfelé emelve a bal oldali patent elenged és a papírterelı kiemelhetı. Vegye ki a festékkazettát, két oldalt megfogva felfele emelve. Helyezze be ugyanígy az új kazettát Tegye vissza a papírterelıt. Elıbb a jobb oldalát visszahelyezve, majd a bal oldalát bepattintva. Főzze be a papírszalagot a fenti szöveg szerint. 4

6 Billentyőzet PAPÍR TOVÁBB +% BE TÖRLÉS ÁRUCIKK X IDİ /12 8/16 -% KI /11 7/15 SHIFT # KASSZA RÉSZ- ÖSSZEG DÁTUM ÁR EURO HITEL CSEKK SZTORNÓ TÉTEL SZTORNÓ /10 6/14 KÉSZPÉNZ VISSZ- ÁRU ELADÓ /9 5/13 FIZET 1/9 lép életbe. A SHIFT gomb lenyomása után a második funkció Elsıdleges funkció Másodlagos funkció Billentyőzet funkciók 1.9, Szám billentyők az értékek beütéséhez. Tizedes vesszı a tört mennyiségek beütéséhez PAPÍR TOVÁBB Papír továbbító billentyő X/ IDİ Szorzás gomb, és idı megjelenítése a kijelzın +% BE Százalékos felár, pénz bevét -% KI Százalékos árengedmény, pénz kivét TÖRLÉS Hibás tétel törlése, hangjelzés megszüntetése SZTORNÓ Hibás tétel azonnali sztornózása TÉTEL SZTORNÓ Nyugtán belüli tétel sztornózása VISSZÁRU Áru visszavét lekezelése ELADÓ Eladó számának beütése 5

7 ÁRUCIKK Programozott árucikkekkel történı eladás 1/9 8/16 Győjtı gombok SHIFT A billentyők második funkciójának életbe léptetéséhez EURO/ÁR Euróval történı fizetés, Indirekt ár megadása # / KASSZA Esetleges kód megadása, fióknyitás HITEL Nyugta hitellel történı lezárása CSEKK Nyugta csekkel történı lezárása RÉSZÖSSZEG Részösszeg kijelzése DÁTUM Dátum megjelenítése a kijelzın KÉSZPÉNZ Nyugta készpénzzel történı lezárása Kulcsos kapcsoló KI PRG ELADÁS JELENTÉS ZÁRÁS PRG KI ELADÁS Csak szervizes szakemberek részére fenntartott állás Kikapcsolja a gépet ( Nem áramtalanítja!!) Napi bevételek regisztrálása JELENTÉS Különbözı jelentések kiíratása ZÁRÁS Napi zárás és periodikus zárások kiírása 6

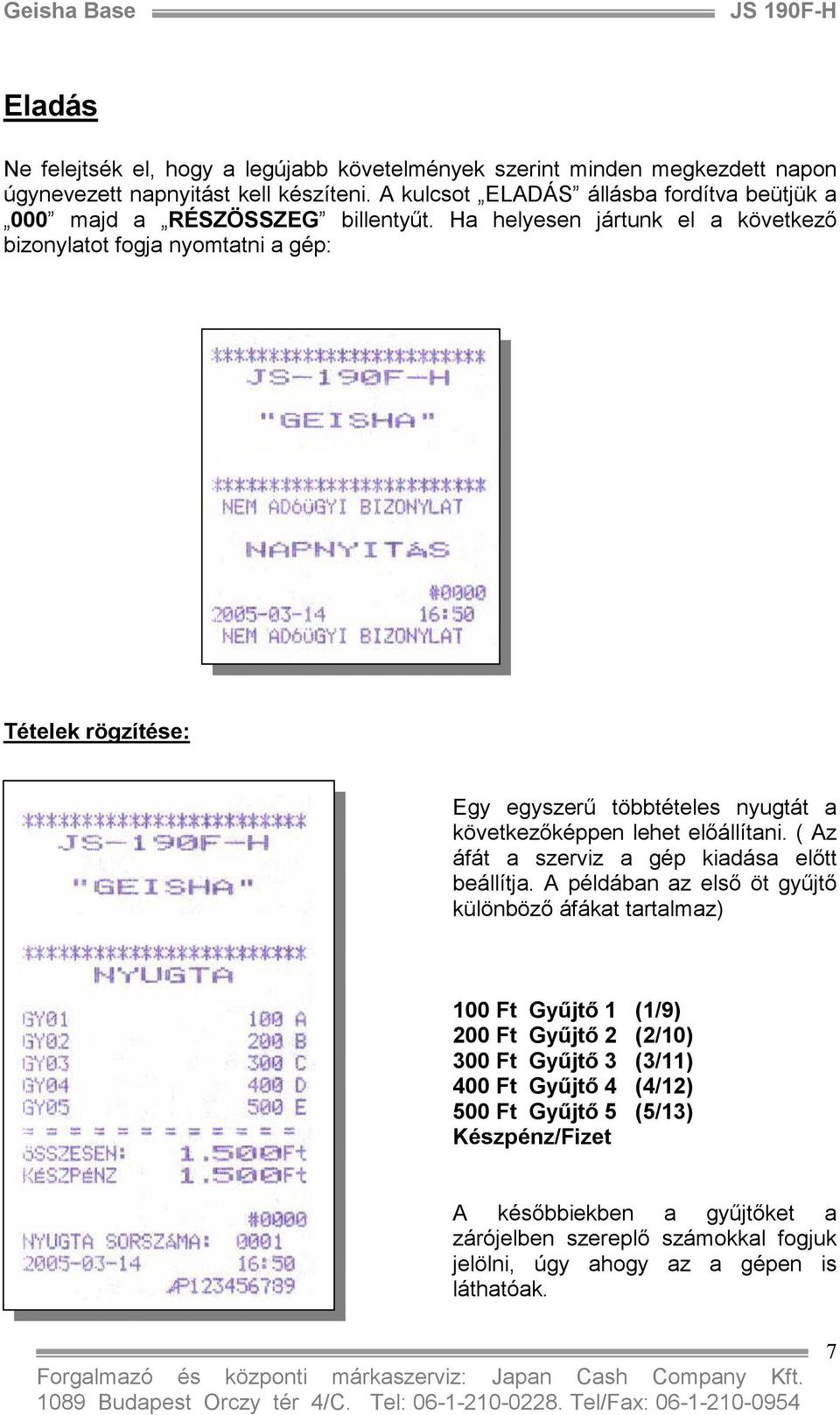

8 Eladás Ne felejtsék el, hogy a legújabb követelmények szerint minden megkezdett napon úgynevezett napnyitást kell készíteni. A kulcsot ELADÁS állásba fordítva beütjük a 000 majd a RÉSZÖSSZEG billentyőt. Ha helyesen jártunk el a következı bizonylatot fogja nyomtatni a gép: Tételek rögzítése: Egy egyszerő többtételes nyugtát a következıképpen lehet elıállítani. ( Az áfát a szerviz a gép kiadása elıtt beállítja. A példában az elsı öt győjtı különbözı áfákat tartalmaz) 100 Ft Győjtı 1 (1/9) 200 Ft Győjtı 2 (2/10) 300 Ft Győjtı 3 (3/11) 400 Ft Győjtı 4 (4/12) 500 Ft Győjtı 5 (5/13) Készpénz/Fizet A késıbbiekben a győjtıket a zárójelben szereplı számokkal fogjuk jelölni, úgy ahogy az a gépen is láthatóak. 7

9 Visszajáró kiszámítása: Mindössze annyi a teendı, hogy a beütött tételek után meg kell nyomni a részösszeg billentyőt, be kell írni a kapott összeget és megnyomni a készpénz/fizet billentyőt. Mind a kijelzıre, mind a nyugtára kiíródik a visszajáró összege / /10 RÉSZÖSSZEG Kapott összeg KÉSZPÉNZ/FIZET Azonnali sztornó: Amennyiben hibás tételt viszünk be a győjtıbe és azt a beütés után, rögtön észrevesszük, azonnali sztornóval ki tudjuk venni a helytelen összeget, majd a helyére be tudjuk írni a helyeset /9 SZTORNÓ /9 KÉSZPÉNZ/FIZET 8

10 Tétel sztornó: Abban az esetben, ha a hibás összeget csak késıbb (más tételek beütése után) vesszük észre, akkor nyomjuk meg a törlés gombot, azután a sztornó gombot, írjuk be a hibás összeget, majd nyomjuk meg annak a győjtınek a gombját, ahova beütöttük a hibás tételt. Ezután beüthetjük a helyes tételt és folytathatjuk a nyugta készítést / / /11 TÖRLÉS --- SZTORNÓ / /9 KÉSZPÉNZ/FIZET Figyelem: Pontosan csak annyi vehetı ki a győjtıbıl, ami be lett ütve. Sem több, sem kevesebb! Nyugta megszakítás: Ha nagyon belezavarodunk az egyes folyamatokba, vagy a vevı mégsem kéri a teméke(ke)t, lehetıségünk van a nyugta megszakítására. Más dolgunk nincs, mint megnyomni a részösszeg, majd a sztornó gombot. Ezekbıl, a tételekbıl a gép semmit sem rögzít, csak azt, hogy a napi munka folyamán történt megszakítás / / /11 RÉSZÖSSZEG SZTORNÓ 9

11 Engedmény, felár: Amennyiben tételre szeretnénk kedvezményt/felárat adni a tétel beütése után adjuk meg a kívánt kedvezmény/felár mértékét, majd nyomjuk meg a -%, vagy +% billentyőt / % / % KÉSZPÉNZ/FIZET Részösszeg engedmény, felár: Ha a kedvezményt/felárat nem tételre, hanem végösszegre/részösszegre szeretnénk adni, az elıbbi folyamat annyiban módosul, hogy mielıtt beütné a kedvezmény/felár mértékét elıtte egy részösszeget kell nyomnia / / /11 RÉSZÖSSZEG % RÉSZÖSSZEG % KÉSZPÉNZ/FIZET 10

12 Visszáru: Amennyiben a vásárló a terméket visszahozza, de az értékét vagy annál többet - levásárolja, úgy kell eljárni, hogy elıször a (le)vásárolt áruk árait kell beütni, majd részösszeg gomb, azután visszáru gomb, a visszahozott áru(k) értéke, majd a győjtıgomb / /11 RÉSZÖSSZEG VISSZÁRU /11 KÉSZPÉNZ/FIZET Ha a vevı több terméket hoz vissza, akkor a készpénz/fizet gomb helyett a törlés gombot, nyomjuk meg, majd ismét a visszáru, tétel, és győjtı billentyőket. Annyiszor ismételjük, ahány visszavett tételt szeretnénk rögzíteni. Pénz befizetés: A pénztárgép rögzíteni tudja a forgalomhoz közvetlenül nem rendelhetı pénz kasszába helyezését. (Pl.: A vezetı pénzt hagy a napközben érkezı áru kifizetésére) BE KÉSZPÉNZ/FIZET 11

13 Pénz kivétel: A pénztárgép rögzíteni tudja a forgalomhoz közvetlenül nem rendelhetı pénz kasszából történı kivételezését. (Pl.: A kezelı pénzt vesz ki a forgalomból a napközben érkezı áru kifizetésére) KI KÉSZPÉNZ/FIZET Hitelkártyás fizetés: Ha a vevı hitelkártyával fizet a nyugtakészítés csak annyiban, változik, hogy a készpénz/fizet gomb helyett a hitel gombbal, kell a nyugtát befejezni / / /11 HITEL Figyelem: Ennél a fizetési módnál a nyugta azonnal lezáródik, nem lehet többet fizetni, mint a nyugta értéke! 12

14 Csekkes fizetés: Ha a vevı csekkel fizet a nyugtakészítés csak annyiban, változik, hogy a készpénz/fizet gomb helyett a csekk gombbal, kell a nyugtát befejezni / / /11 CSEKK Figyelem: Ennél a fizetési módnál a nyugta azonnal lezáródik, nem lehet többet fizetni, mint a nyugta értéke! Eurós fizetés: Az euróval történı fizetés elıtt be kell programozni a váltási árfolyamot. (Csak közvetlenül napnyitás után, de nyugta kiadás elıtt lehetséges!!!) Kapcsolja a kulcsot jelentés üzemmódba, majd üsse be a váltási arányt 3 tizedessel, úgy, hogy mindig 32 vel kezdje a számsort, ( Pl.: 250,128Ft = ) majd nyomja meg az euró gombot / / / /12 RÉSZÖSSZEG ÁR/EURÓ ( a kijelzıre írja az euró összeget) (Kapott euró összeg. A tizedes pontot nem kell használni!) KÉSZPÉNZ/FIZET 13

15 Egyedi kódszám beütése: Abban az esetben, ha a nyugtán egy egyedi azonosítót szeretnénk feltüntetni, a nyugta kiadás elıtt üssük be az egyedi azonosítót, majd nyomjuk meg a #/KASSZA gombot. Ezután folytassuk a nyugtát a tételsorok beütésével # / KASSZA /9 KÉSZPÉNZ/FIZET Elıre programozott árucikk eladása: Ahhoz, hogy ilyen eladást tudjunk készíteni, szükséges, hogy a szakszerviz ezeket, a termékeket beprogramozza a pénztárgépbe. (Beprogramozható a termék neve, áfa vonzata, vonalkódja, és ára) ÁRUCIKK KÉSZPÉNZ/FIZET 14

16 Jelentések, zárások Jelentés megnevezése Kulcsállás Billentyő kombináció Összesítı jelentés Periodikus összesítı jelentés* Áfa százalékjelentés Eladói jelentés Óránkénti jelentés Árucikkjelentés Árucikk csoportjelentés Árucikk periodikus jelentés* Adómemória adatai zárásszám szerint (részletes) Adómemória adatai dátum szerint (részletes) Adómemória adatai zárásszám szerint (összesített) Adómemória adatai dátum szerint (összesített) Jelentés Készpénz/Fizet Jelentés Készpénz/Fizet Jelentés Készpénz/Fizet Jelentés Készpénz/Fizet Jelentés X/IDİ Jelentés Árucikk --- Készpénz/Fizet Árucikk --- csoport kód --- Jelentés Készpénz/Fizet Árucikk száma --- Árucikk ---Árucikk Jelentés száma --- Készpénz/Fizet Kezdı zárásszám --- X/IDİ --- Befejezı Jelentés zárásszám --- Készpénz/Fizet Kezdı dátum --- X/IDİ --- Befejezı Jelentés dátum --- Készpénz/Fizet Kezdı zárásszám --- X/IDİ --- Befejezı Jelentés zárásszám --- Részösszeg/Dátum Kezdı dátum --- X/IDİ --- Befejezı Jelentés dátum --- Részösszeg/Dátum Napi zárás Zárás Készpénz/Fizet Periodikus összesítı zárás Zárás Készpénz/Fizet Áfa százalékjelentés Zárás Készpénz/Fizet Eladói zárás Zárás Készpénz/Fizet Óránkénti zárás Zárás X/IDİ Árucikkzárás Zárás Árucikk --- Készpénz/Fizet Árucikk csoportzárás Zárás Árucikk --- csoport kód --- Készpénz/Fizet * A periodikus jelentéseket a napi zárás után kell elvégezni, mert az aznapi forgalmi adatok csak ezután kerülnek hozzáadásra a többi adathoz. Napi zárás elıtti kinyomtatás esetén pontatlan adatokat látunk! 15

17 Napi összesítı jelentés: (jelentés kulcsállás -- KP/Fizet) A napi jelentés tartalmaz minden tranzakciót és bevételt, ami a nap folyamán keletkezett. Figyelem: Csak napi zárás elıtt lehet ezt a jelentést kinyomtatni, mert a zárás törli az adatokat! 16

18 Periodikus összesítı jelentés: (jelentés kulcsállás KP/Fizet) A napi zárás megtörténte után célszerő nyomtatni, mert így ad pontos képet! Aktivitás számláló Tétel számláló Mekkora az összeg és hány % áfát tartalmaz Periodikus bruttó forgalom Áfák kirészletezése Periodikus készpénzes forgalom Fiók tartalma 17

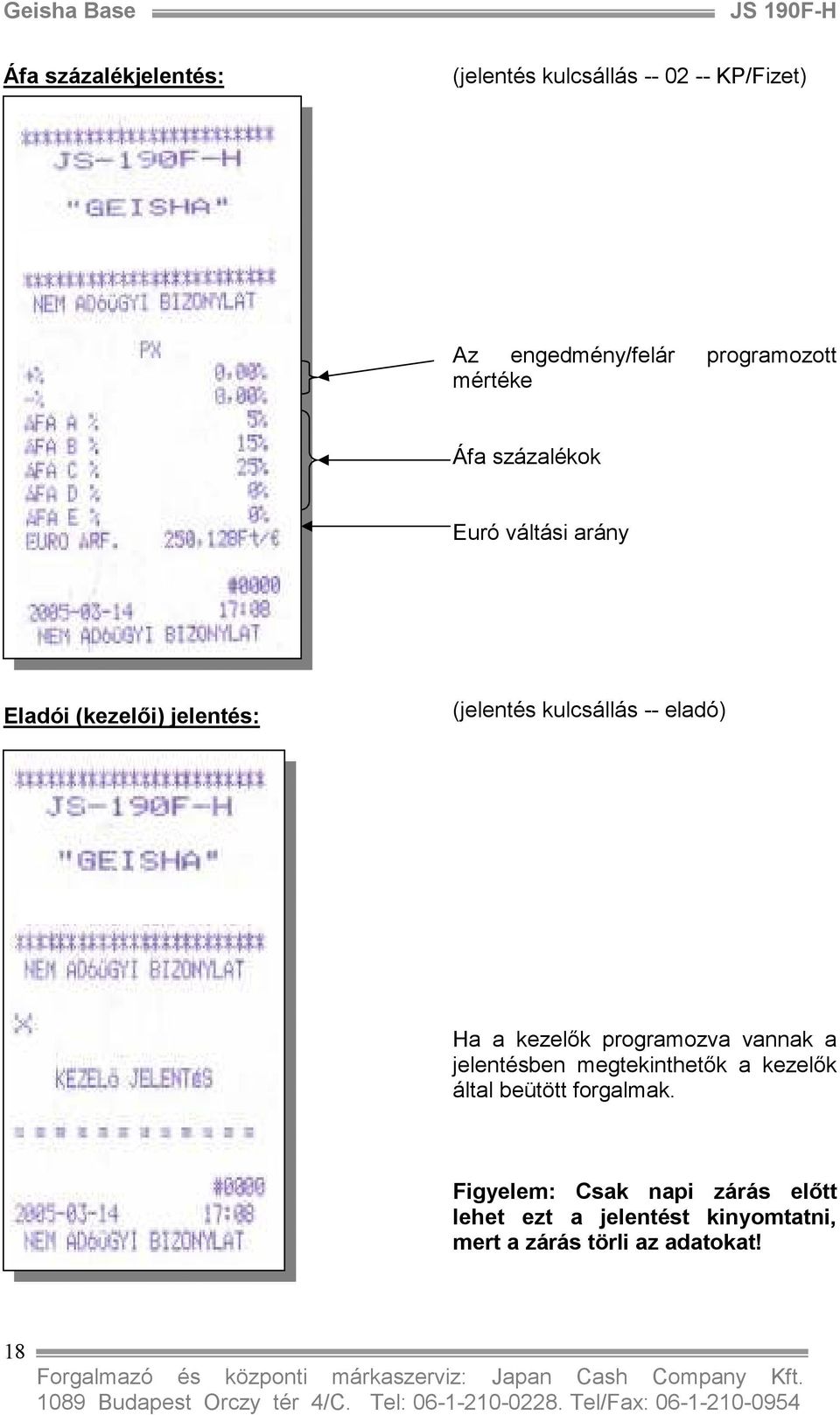

19 Áfa százalékjelentés: (jelentés kulcsállás KP/Fizet) Az engedmény/felár programozott mértéke Áfa százalékok Euró váltási arány Eladói (kezelıi) jelentés: (jelentés kulcsállás -- eladó) Ha a kezelık programozva vannak a jelentésben megtekinthetık a kezelık által beütött forgalmak. Figyelem: Csak napi zárás elıtt lehet ezt a jelentést kinyomtatni, mert a zárás törli az adatokat! 18

20 Óránkénti jelentés: (jelentés kulcsállás -- x/idı) Egész óránként regisztrálja a beütött tételek számát és a beütött forgalmat. Tételek száma Forgalom Figyelem: Csak napi zárás elıtt lehet ezt a jelentést kinyomtatni, mert a zárás törli az adatokat! Árucikk (PLU) jelentés: (jelentés kulcsállás -- Árucikk) Regisztrálja az árucikkes (PLU) eladást név, kód, darabszám, összeg és áfa szerint Név Kód Darabszám Összeg Áfa 19

21 Napi zárás: (zárás kulcsállás -- KP/Fizet) A napi bevétel áfák szerinti megbontásban Napi forgalom A napi egyéb mőveletek összesítése Az adómemóriában tárolt összes forgalom A szerviz által valamely javítás alkalmával elvégzett RAM törlések száma 20

22 Periodikus összesítı zárás: (zárás kulcsállás KP/Fizet) Hasonló formátumú, mint a napi zárás, de az adatok egy bizonyos periódusra vonatkoznak. A periódust a kezelı határozza meg, mindig összesítı zárástól összesítı zárásig terjed. Ha ezt a zárásformát havonta készítjük el, havi bontású adatokat kapunk. Periodikus bruttó forgalom 21

23 Adómemória adatai: (részletes) Zárásszám szerint: X/IDİ KP/FIZET Dátum szerint: X/IDİ KP/FIZET 22

24 Adómemória adatai: (összesített) Zárásszám szerint: X/IDİ RÉSZÖSSZEG/DÁTUM Dátum szerint: X/IDİ RÉSZÖSSZEG/DÁTUM 23

25 Hibaüzenetek: Az egyszerőbb kezelés miatt a készülék kevés hibaüzenetet jelenít meg. Ha kezelıi hibáról van szó, akkor a gép a kijelzı bal szélére egy Er LE CE rr JEL üzenetet ír ki és folyamatosan sípol. A TÖRLÉS gombbal a sípolás és a hibajelzés megszüntethetı, és utána folytatható a munka. A többi hiba (kivéve a papírkifogyást) szakember beavatkozását igényli. Általános kezelési hiba E r Egyéb hibaüzenetek: Üzemmód váltási hiba L E Nyomtató hiba (szakembert igényel) P E Hibás kezelı megadása C E Elızı nap nem történt napi zárás JEL 24

26 Papírszalag kifogyott Belsı akkumulátor lemerült (szakembert igényel), Kötelezı zárás Áram csatlakozási hiba (szakembert igényel) = = = = = = = Általános hardver (adómemória) hiba (szakembert igényel)
