GM901 Gépjármű nyomkövető, lopásgátló

Átírás

1 GM901 Gépjármű nyomkövető, lopásgátló GSM / GPRS 850/900/1800/1900 Quad Frekvencia támogatása; Rendkívül széles bemeneti feszültségtartomány: 6V - 50 VDC; GPS adat feltöltés TCP / IP; GSM hiánya esetén GPS pont tárolása; Programozás SMS parancs segítségével (távoli programozás); ACC gyújtás ráadásának jelzése, észlelése; Gépjármű leállítása távolból (SMS ráküldéssel) Alacsony energia ellenőrzési funkció, meghosszabbítja az akkumulátor élettartamát; A beépített tartalék akkumulátor, lehetővé teszi, hogy ha valaki elvágja a kábelt, vagy kiveszik a gépjármű akkuját, akkor is legyen riasztás. Elektronikus kerítés funkció. AGPS használat GPRS: Class12, a TCP / IP Működési áramfelvétel: ACC nyitott 12VDC /ACC off 12VDC GPS: u-blox GPS csatornák: 50 Követési érzékenység:-160dbm Acquisition érzékenység:-160dbm GPS pozicionálás ideje: Hideg indítás < 29 mp. Meleg indítás < 20 mp. AGPS indítás < 15 mp. Forró indítás < 1 mp Beépített akkumulátor: 75mAh Működési hőmérséklet: -20 C és +80 C Működési páratartalom: 20% ~ 80% RH Méretek: 47.8 (L) x74.8 (W) x17.4 (H) mm. Súly: 46g LED kijelző: indikátor háromszínű LED jelzés: GSM -piros, GPRS -kék, GPS -zöld NEM Vízálló (beszerelés gépjármű utasterébe, szélvédő közelébe) Doboz tartalma: - használati útmutató - GPS nyomkövető eszköz - 2 m / 4 eres bekötéshez szükséges kábel SIM kártya: - Fedél levétele, egy pl. érme segítségével (felfelé óvatos feszítéssel) - SIM kártya behelyezése Az eszköz csak a SIM kártya behelyezése után indul, mielőtt behelyezné a kártyát, győződjön meg egy mobiltelefon segítségével, hogy a PIN kódkérés ki legyen kapcsolva a SIM kártyán. A kártya levágott sarka a képen látható irányban legyen. Az eszköz csak a SIM kártya behelyezése után indul, mielőtt behelyezné a kártyát, győződjön meg egy mobiltelefon segítségével, hogy a PIN kódkérés ki legyen kapcsolva a SIM kártyán. A kártya "levágott" sarka a képen látható irányban legyen.

2 Bekötési rajz Piros: Állandó tápellátás +12 V Zöld: Gyújtás ráadáskor + 12V Sárga: (**) Gépjármű leállító kivezetés (reléhez negatív) Fekete: GND - test Az eszköz telepítése: Üvegfelület közelébe, tetejével az égbolt felé, vízmentes helyre kell elhelyezni..! A beszerelést csak szakember végezze, a nem szakszerű telepítés működési hibát, meghibásodást eredményezhet. Ebből adódó károkért a forgalmazó felelőséget nem vállal, illetve garancia elvesztésével jár. ** A sárga kábel bekötése nem szükséges, amennyiben nem igényli a távoli leállítás funkciót használni. (így a relé sem kell) LED jelzései: LED 1 (Piros) GSM állapotjelzés -Folyamatosan világít: GSM térerő rendben -Villog: Nincs GSM térerő, PIN kódkérés bekapcsolva maradt (SIM kártya hiba) LED 2 (Kék) GPRS állapotjelzés -Folyamatosan világít: GPRS kapcsolat rendben (csatlakozik a szerverhez) - Villog: nincs GPRS kapcsolat LED 3 (Zöld) GPS (műhold) állapotjelzés -Folyamatosan világít: GPS pozíció rendben -Villog: GPS (műhold) keresés megjegyzés: a ledek automatikusan kikapcsolnak 5 perc után.

3 SMS Programozás, parancsok: Az eszköz beüzemelése után várjunk kettő percet, lehetőleg szabadtérben legyen a jármű (GPS műhold vétel miatt) A programozást a kontrol mobiltelefonról végezzük, kontrol telefonkészülékre kapjuk a választ, SMS értesítéseket, riasztásokat. alatt lévő kódokat küldjük SMS-ben a készülékben lévő SIM kártya telefonszámára. APN (Internet) programozás Szolgáltató Telenor T-Mobile Vodafone APN,net# APN,internet# APN,internet.vodafone.net# "Set the APN OK to!" GPS Feltöltés intervallum Nincs feltöltés Pozíció feltöltés 30 másodpercenként (adatfeltöltés gyújtás bekapcsoláskor indul) ACC=ON az SMS visszaigazolást TIMER,n# TIMER,30# "TIMER set OK" Kontrol telefonszám programozás Telefonszám hozzáad ( ) Telefonszám törlése CENTER,A, # CENTER,D# "SET CENTER TEL OK. TEL Number is " A telefonszám megadása nemzetközi formátumban legyen ( ) A kontrol telefonszámra érkeznek az értesítés SMS-ek, lopás, kábelvágás, virtuális kerítés átlépésekor. stb. Relé vezérlés (jármű leállítása) Relé aktiválás (jármű üzemképes) Relé kikapcsolás (jármű használhatatlan) RELAY,1# RELAY,0# "RELAY ON" "RELAY OFF" -A relé vezérlése csak a "CENTER" telefonszámról vezérelhető. -Csak akkor lép életbe a relé lekapcsolás, ha a GPS helymeghatározó, azaz a gépjármű sebessége kisebb, mint 20 km/óra, vagy ACC = OFF (gyújtás lekapcsolva van) -A leállító SMS-t bármikor ráküldhetjük, akár ha a járművünk 160km/óra sebességgel száguld, az SMS parancs feldolgozás (gépjármű leállítása) a következő lelassításkor (20km/ó) aktiválódik. Tehát az SMS parancs ráküldése egyszer elegendő.

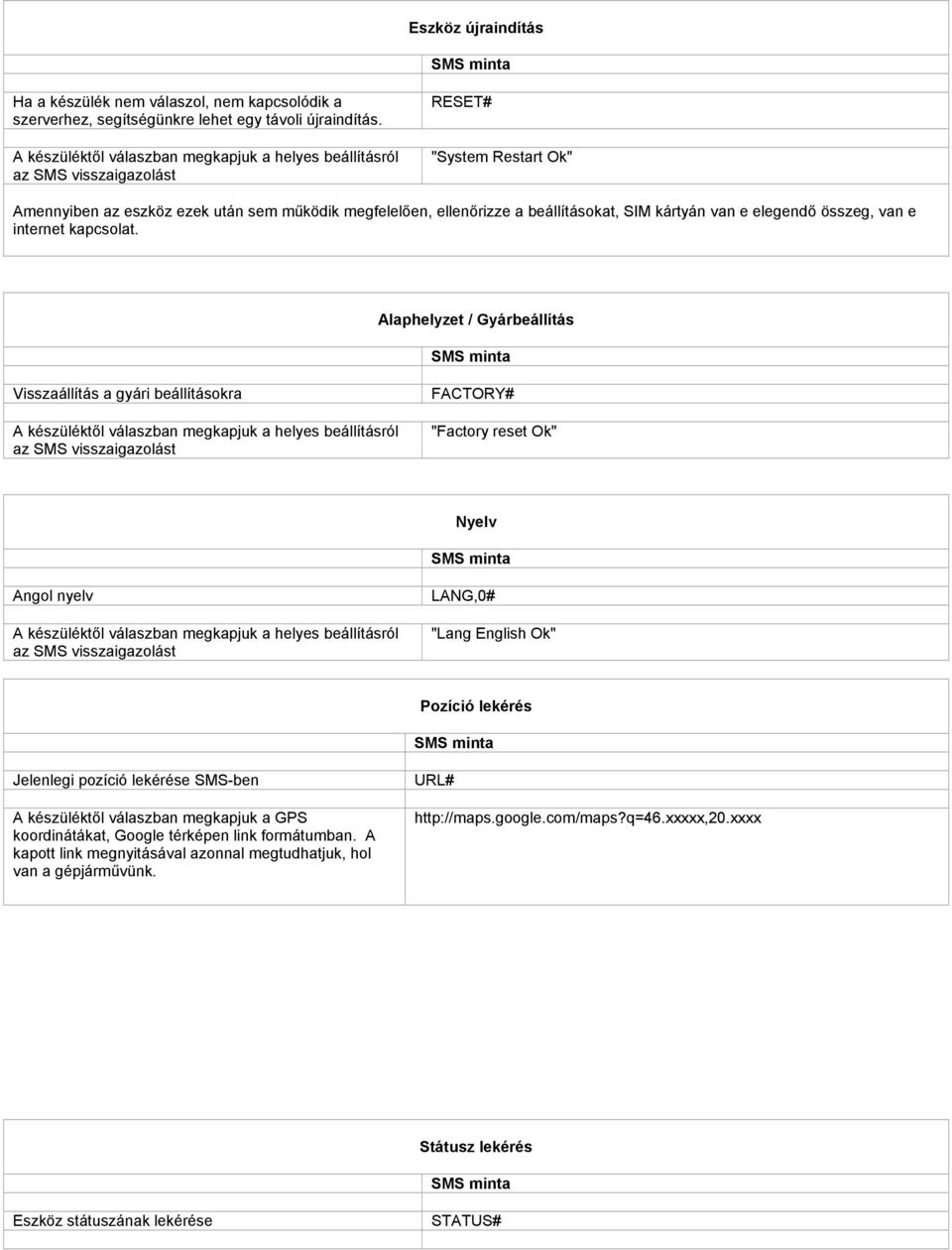

4 Eszköz újraindítás Ha a készülék nem válaszol, nem kapcsolódik a szerverhez, segítségünkre lehet egy távoli újraindítás. RESET# "System Restart Ok" Amennyiben az eszköz ezek után sem működik megfelelően, ellenőrizze a beállításokat, SIM kártyán van e elegendő összeg, van e internet kapcsolat. Alaphelyzet / Gyárbeállítás Visszaállítás a gyári beállításokra FACTORY# "Factory reset Ok" Nyelv Angol nyelv LANG,0# "Lang English Ok" Pozíció lekérés Jelenlegi pozíció lekérése SMS-ben A készüléktől válaszban megkapjuk a GPS koordinátákat, Google térképen link formátumban. A kapott link megnyitásával azonnal megtudhatjuk, hol van a gépjárművünk. URL# Státusz lekérés Eszköz státuszának lekérése STATUS#

5 A készüléktől válaszban megkapjuk: Akku állapot, GPRS állapot, GSM térerő, GPS állapot, GPS térerő, Gyújtás állapot, Relé állapot, Töltés. BATTERY:100%, GPRS:NORMAL, GSM Signal:MIDDLE, GPS: FIXED, GPS Signal:MIDDLE, ACC:OPEN, RELAY:ENABLED, CHARGER:NORMAL BATTERY:100%, GPRS:NORMÁL, GSM Signal:KÖZEPES, GPS: RENDBEN, GPS Signal:KÖZEPES, ACC:BEKAPCSOLVA, RELAY:ENGEDÉLYEZVE, CHARGER:NORMÁL Eszköz beállításainak lekérése A készüléktől válaszban megkapjuk: IMEI szám, APN, Szerver cím, Feltöltés intervallum, Kontrol telefonszám, Nyelv, Időzóna Beállítások lekérése PARAM# IMEI:3534XXXXXXXXXXX; APN:internet; IP:gm901.szdatasource.com:8841; TIMER:10S; CENTER TEL:1380XXXXXXX; LANGUAGE:EN; TIME ZONE:8.00 Üzembe helyezés: Bekötés illetve a SIM kártya behelyezése után küldjük a készülékben lévő telefonszámra a következő SMS-eket. (minden SMS után várjuk meg a készüléktől vissza igazolás SMS -t) 1. Nyelvbeállítás: LANG,0# 2. Kontroltelefonszám megadása: CENTER,A, # 3. Internet beállítás: APN,sim kártya függő# 4. Feltöltés intervallum megadás: TIMER,30# 5. Nyissa meg egy számítógépen a következő weboldalt: 6. Weboldalon válassza a BELÉPÉS menüpontot 7. A vásárláskor kapott felhasználónév és jelszó beírása után válassza a GO feliratú gombot. 8. Sikeres belépéskor megjelenik a készülék (ek) -hez kapott kontrolpanel (térképes felület) Megjegyzés:a behelyezet SIM kártyán legyen kikapcsolva a PIN kód kérés, illetve ellenőrizze, hogy be van-e kapcsolva az Internet szolgáltatás.
