MG6250 konzol vezeték nélküli riasztóközpont

Átírás

1 vezeték nélküli riasztóközpont Felhasználói útmutató

2 Tartalomjegyzék 1. fejezet Bevezetés... 3 MG6250 Konzol fejezet Első lépések... 4 Az ön MG6250 biztonsági rendszere... 4 MG6250 Külső megjelenés... 4 MG6250 LCD kijelző... 5 MG6250 billentyűzete... 5 MG6250 állapot LED-ek... 5 Távirányítók külső megjelenése... 6 Másodlagos kezelők külső megjelenése fejezet Élesítés és hatástalanítás... 7 Rendszer élesítés... 7 Kilépés késleltetés időzítő... 7 Élesítés típusok... 7 Általános élesítés... 7 Stay élesítés... 8 Sleep élesítés... 8 StayD élesítés... 9 Kényszer élesítés... 9 Zónakiiktatás... 9 Auto-élesítés... 9 Időzített auto élesítés Nincs mozgás auto-élesítés Hatástalanítás Belépés késleltetés Élesített rendszer hatástalanítása Élesített rendszer hatástalanításának lépései: Hatástalanítás mikor a rendszer riasztásban van Hatástalanítás lépései, amikor a rendszer riasztásban van: Riasztás memória kijelző Riasztások megtekintésének lépései menü gombbal: Riasztások részletes megtekintésének lépései fejezet használati jellemzők Zónakiiktatás Zónakiiktatás lépésekben: Üzenő központ használata Üzenetek felvételének lépései: Üzenetek visszajátszásának lépései: Üzenetek törlésének lépései Ébresztőóra beállítás Kihangosító Telefonhívás kezdeményezése a MG6250 konzolon Bejövő hívás fogadása Csipogó zóna beállításainak lépései Riasztási memória megtekintése szimbólum Esemény napló megtekintése Rendszer teszt Hozzáférés a rendszer teszt menühöz: fejezet Rendszer beállítás Felhasználó kezelés Felhasználó hozzáadása vagy módosítása Elveszett távirányító Kommunikátor beállítások Dátum és idő beállítás Kilépés késleltetés dallam beállítása Auto élesítés Audio címkék és elnevezések hozzáadása és módosítása Nyelv beállítások LCD kijelző beállítások Csengetés beállítása MG6250 verziószám megnézése Demo üzemmód fejezet Tűz és Pánik riasztás Normál tűz zónák Késleltetett tűz zónák Tűzvédelmi tippek Lakástüzek minimalizálása Pánik riasztás

3 Vezeték nélküli riasztóközpont Felhasználói útmutató v fejezet Bevezetés Ebben a fejezetben bemutatjuk önnek a MG6250 konzol felhasználási körülményeit, és alapvető tulajdonságait. MG6250 Konzol Az MG6250 konzol a legújabb vezeték-nélküli riasztó központ a Magellan termékcsalád közül. Az MG6250 remek választás mivel egyesíti a kényelmet, könnyen értelmezhető funkciókat, és természetesen magas szintű biztonságot nyújt önnek. Ezeken a nagyszerű a jellemzőkön túlmenően az eszköz képes 5 féle kommunikációs csatorna használatára GPRS, GSM, SMS, Hanghívás vezetékes telefonvonalon, illetve Pager formátum kezelésére. Pánik vagy valós riasztás esetén a konzol el tudja küldeni a jelentést az összes 5 kommunikációs csatornán, meggyőződve, hogy riasztás jel el lett küldve, így biztosítva van a gondnélküli megbízható kommunikáció a konzol és távfelügyelet között. MG6250 konzollal használhat akár 64 vezeték nélküli zónát 2 partícióba rendezve. A konzolon több féle élesítési szint közül választhatunk, mint pl.: Stay, Sleep, teljes élesítés, és StayD. Ezek a Paradox saját szabadalmaztatott biztonsági szintjei, ami hatékony védelmet nyújt a biztosítandó területen. Az MG6250-nek nem csak impozáns külseje teszi vonzóvá, hanem megannyi funkciója, ami kényelmesebbé teheti a mindennapi felhasználását, mint pl.: üzenetek hagyása, ébresztő óra stb. 3

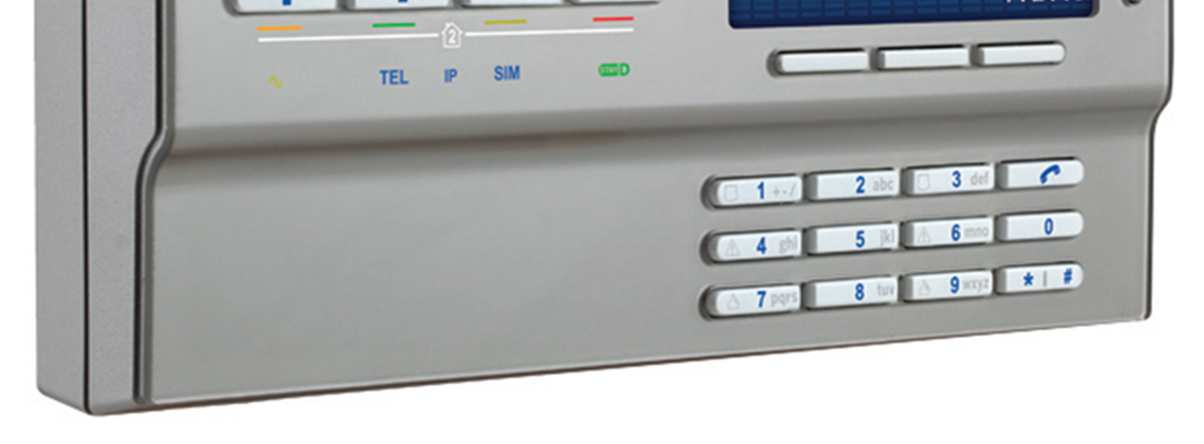

4 2. fejezet Első lépések Ebben a fejezetben részletesen megismerkedhet az MG6250 konzollal és a leggyakoribb telepítési fortélyokkal. Az ön MG6250 biztonsági rendszere Az MG6250 riasztó rendszer betörés elleni védelmet nyújthat az ön ingatlanában. A kül- / beltéri érzékelőkön keresztül végzi a felügyeletet. Különböző pánik lehetőségeket lehet beállítani a konzolon, mint pl.: tűz, orvosi, rendőrségi. Az MG6250 rendszer a következőkből állhat: MG6250 konzolból 1 vagy több másodlagos kezelőből Különböző mozgásérzékelőkből, nyitásérzékelőkből Kültéri vagy beltéri hangjelzőből Programozható rádiós kimenetekből Távirányítókból MG6250 Külső megjelenés 1. és 2. partíció Kommunikáció státusz LED-jei STAY LED 4

5 Vezeték nélküli riasztóközpont Felhasználói útmutató v1.0 MG6250 LCD kijelző 32 karakteres LCD kijelzőn láthatóak a rendszer információk. A következő ábrán bemutatjuk, milyen karakterekkel találkozhat. Rendszer leírás és vagy üzenet megjelenés helye zónák vagy zóna kiiktatva Menü vezérlő gombok MG6250 billentyűzete 0-9-ig) vagy kórházi ügyeletre hoz nyomja meg még egyszer. MG6250 állapot LED-ek LED típusok Off Stay Sleep Arm AC power SIM 1 IP SIM2 StayD Leírás Narancs: rendszer élesítve Zöld: Stay mód aktiválva Sárga: Sleep mód aktiválva Piros: rendszer éles Sárga: tápellátás Kék: SIM kártya használatban GPRS14 modullal Villogás: Kommunikáció folyamatban Off: hálózatot nem talált Kék: IP Kék: SIM kártya használatban GPRS14 modullal Villogás: Kommunikáció folyamatban Off: hálózatot nem talált Zöld: Rendszer élesítve StayD módban 5

6 Távirányítók külső megjelenése Az alábbi ábrán látható távirányítók kompatibilisek az MG6250 konzolhoz. A telepítő módosíthatja akár egyénileg is a gombok funkcióit. Az alábbi ábrán láthatóak az alapértelmezett jelzések. = Teljes élesítés = Teljes élesítés = Hatástalanítás = Stay élesítés = Stay élesítés = Sleep élesítés = Sleep élesítés = Hatástalanítás REM1 / RAC1 = Rendszerállapot jelzés kérése REM2 / RAC2 = Távirányító feloldása = Teljes élesítés [ARM] = Teljes élesítés = Hatástalanítás [SLP] = Sleep élesítés = Stay élesítés [STAY] = Stay élesítés = Sleep élesítés [OFF] = Hatástalanítás = Pánik / Vészhelyzet REM3 REM15 REM101 Másodlagos kezelők külső megjelenése A K32RF és K37 kezelők kompatibilisek az MG6250 konzollal. Bár megjeleníteni csak 32 zónát tudnak a 64-ből. K32RF 6 K37

7 Vezeték nélküli riasztóközpont Felhasználói útmutató v fejezet Élesítés és hatástalanítás Ebben a fejezetben rendszer élesítés és hatástalanításával ismerkedhet meg. Rendszer élesítés 3 különböző riasztási metódus lehetséges a rendszer élesítéséhez: Általános élesítés, Stay élesítés, és Sleep élesítés. Az élesítési szint attól függ, hogy elhagyja az ingatlant vagy otthon marad, illetve a hálószobában tartózkodik. Kilépés késleltetés időzítő Amikor a rendszert élesíti, az időzítő elegendő időt biztosít az objektum elhagyására mielőtt a rendszer élesedne. A kilépés késleltetési idő intervallumot beállíthatja a kívánt tartományba másodpercig. Az alapértelmezett idő 60 másodperc. Fontos: csak mester kóddal állítható a kilépés késleltetés. Élesítés típusok Általános élesítés Objektum elhagyáskor kell az általános élesítést használni, amikor senki nem tartózkodik a védendő területen. Az általános élesítéshez összes zónát a rendszerben le kell zárni. Általános élesítés lépésekben: 1. Nyomja meg a 2. Írja be a felhasználó kódját (alapértelmezett: 1234)! A LED a kilépés késleltetés leteltével pirosra vált így látható, hogy a rendszer általános élesítve van. 7

8 Stay élesítés Használja ezt az élesítés típust abban az esetben, amikor a védet térben kíván tartózkodni, de szeretné ha a nyílászárók (ajtók, ablakok, amennyiben ellátták őket érzékelőkkel) és a nem használt helységek védelem alatt álljanak. A Stay (otthon maradó) élesítés részlegesnek tekintendő. Stay élesítés lépésekben: 1. Nyomja meg a 2. Írja be a felhasználó kódját (alapértelmezett: 1234)! A LED zöldre vált, így látható, hogy a rendszer Stay élesítve van. 3. Ha van hozzáférése mind két partícióhoz: Írja be a kódját majd válassza ki 1- es vagy 2-es partíciót és élesítse Stay módra! A Stay élesítés megtörténtéről egy elfogadó csippanást fog hallani. Megjegyzés: Az LCD kijelző jobb felső sarkában látható lesz STAY élesítés. Sleep élesítés Hasonlóan használhatjuk a Stay élesítéshez, a különbség mindössze annyi, hogy a héjvédelem megmarad, a belső lakótérben lévő zónák, definícióját megváltoztatva a védelmet kiterjesztjük azokra is, ahol alvás közben nem kívánunk tartózkodni. A zóna definíciók megalkotását és programozását bízzuk a telepítőre! Sleep élesítés lépésekben: 1. Nyomja meg a 2. Írja be a felhasználó kódját (alapértelmezett: 1234)! Az LED narancsra vált, így látható, hogy a rendszer Sleep élesítve van. 3. Ha van hozzáférése mind két partícióhoz: Írja be a kódját majd válassza ki 1- es vagy 2-es partíciót és élesítse Sleep módra! A Sleep élesítés megtörténtéről egy elfogadó csippanást fog hallani. Megjegyzés: Az LCD kijelző jobb felső sarkában látható lesz Sleep élesítés. 8

9 Vezeték nélküli riasztóközpont Felhasználói útmutató v1.0 StayD élesítés A StayD megkönnyíti az ön életét. Olyan életvédelmi, biztonsági funkció, amely biztosítja, hogy soha ne legyen védelem nélküli időszak. Ez azt jelenti, hogy például hazaérve, nem kikapcsoljuk a rendszert, hanem csak Stay élesítési szintig visszakapcsoljuk, és egy nyitás erejéig kitiltódnak a kezelőhöz tartózó bejárati zónák. StayD élesítés lépésekben: 1. Nyomja meg a 2. Írja be a felhasználó kódot (alapértelmezett: 1234)! 3. Nyomja meg a A házikó LED zöldre vált, így látható, hogy a rendszer StayD élesítve van. Kényszer élesítés A kényszer élesítés lényege, hogy úgy is tudja rendszertét élesíteni, hogy közben lehetnek nyitott zónák, visszazáródásukig az állapotukat a rendszer nem veszi figyelembe. Zónakiiktatás A zónakiiktatás akkor használandó, ha egy vagy több zónát ideiglenesen ki kíván zárni a riasztási ciklusból úgy, hogy azokban riasztás ne történjen. A zónákat nem lehet kiiktatni, ha a rendszer éles. A zóna kiiktatás automatikusan törlődik, amikor a rendszert hatástalanítják. Fontos: a tűz zónákat nem lehet kiiktatni. Auto-élesítés A telepítő beállíthatja úgy a rendszert, hogy engedélyezze az automatikus élesítést, egy speciális állapot bekövetkezésekor. 9

10 Időzített auto élesítés Ha bekapcsolt állapotban van, beállíthatja az időt, hogy a terület automatikusan élesítse magát. Nincs mozgás auto-élesítés A rendszer beállítható úgy, hogy jelentést küldjön a távfelügyeletre és / vagy élesítsen, ha nincs aktivitás a területen egy speciális időperiódus alatt. Forduljon telepítőjéhez ezzel a tulajdonsággal kapcsolatban. Hatástalanítás Ha a rendszer hatástalanítva van, a riasztó rendszer deaktiválja a zónákat, így az nem fog riasztani, ha a zónákat megsértették. Belépés késleltetés A telepítő beállíthat kijelölt belépési pontokat, mint például bejárati ajtó, garázsajtó, belépés késleltetéssel. Ez a késleltetés elegendő időt biztosít ahhoz, hogy begépelje a kódját a rendszer hatástalanításához, mielőtt az riasztást generálna. Élesített rendszer hatástalanítása Kizárólag azt a területet hatástalaníthatja, amelyikre a belépési kódja ki lett jelölve. A rendszer hatástalanításához egy érvényes felhasználó kódot kell beírni a belépés késleltetési idő eltelte előtt. Élesített rendszer hatástalanításának lépései: 1. Lépjen be a bejárati ponton! 2. Írja be a felhasználó kódját (alapértelmezett: 1234)! Egyszer lehet beütni a felhasználói kódot, majd a LED narancsra vált, így látható, hogy a rendszer hatástalanítva lett. 10

11 Vezeték nélküli riasztóközpont Felhasználói útmutató v1.0 Hatástalanítás mikor a rendszer riasztásban van Hatástalanítás lépései, amikor a rendszer riasztásban van: 1. Nyomja meg a 2. Írja be a felhasználó kódját (alapértelmezett: 1234)! Egyszer lehet beütni a felhasználói kódot, majd a LED narancsra vált, így látható, hogy a rendszer hatástalanítva lett. Miután a rendszer riasztásban van az szimbólum meg fog jelenni a konzol LCD kijelzőjén. Riasztás memória kijelző Amikor riasztás történt a rendszerben az MG6250 konzol rögzíteni fogja a memóriájában. A konzol LCD kijelzőjén látható lesz az szimbólum. A riasztás üzenetek megtekinthetőek a memória menüben megnyomva az menü gombot. Riasztások megtekintésének lépései menü gombbal: 1. Nyomja meg az menü 2. A fel / le gombbal kiválaszthatja a riasztási üzeneteket, majd válassza ki az exit gombot a kilépéshez! Riasztások részletes megtekintésének lépései 2. Válassza ki a 05 riasztási memóriát vagy nyomja meg a 05, majd nyomja meg az OK gombot az üzenet megnézéséhez! 3. Nyomja meg a next vagy a prev gombot, amivel lapozhat az üzenetek között, majd válassza ki exit gombot a kilépéshez! 11

12 4. fejezet használati jellemzők Zónakiiktatás A zónakiiktatás akkor használandó, ha egy vagy több zónát ideiglenesen ki kíván zárni a riasztási ciklusból úgy, hogy azokban riasztás ne történjen. A zónákat nem lehet kiiktatni, ha a rendszer éles. A zóna kiiktatás automatikusan törlődik, amikor a rendszert hatástalanítják. Zónakiiktatás lépésekben: 2. Válassza ki a 01- Bypass zones aztán nyomja meg az 3. Először a kiiktatott zóna látható majd a többi. A bal oldali menü gombbal kiiktathatja vagy nem a zónákat. 4. Nyomja meg az exit gombot, hogy vissza lépjen egyet a menüben! Üzenő központ használata Az MG6250 konzol lehetővé teszi, hogy hang üzeneteket rögzítsen, így később vissza lehet játszani. Hasznos funkció, ha pl.: valakinek szeretnénk üzenetet hagyni. Várakozó üzenet 12

13 Vezeték nélküli riasztóközpont Felhasználói útmutató v1.0 Üzenetek felvételének lépései: 2. Válassza ki a 2 Message center aztán nyomja meg az 3. A fel / le gombokkal válasszuk ki az üzenet felvétele a menüből, majd a felvétel megkezdéséhez nyomja meg az 4. Amikor befejezte az üzenet felvételt a rendszer továbblép az üzenetek lejátszásához, ahol le tudja játszani az üzeneteket. 5. Az exit gomb megnyomásával vissza léphet a menüben. 2- MESSAGE CENTER ok next exit Üzenetek visszajátszásának lépései: 1. Nyomja meg a menü gombot 2. Válassza ki a 2- Message center, majd nyomja meg az 3. Üzenet lejátszásához nyomja meg az 4. A rendszer lejátssza az rögzített üzenetek és megmutatja a felvétel idejét és dátumát. 5. Menü visszalépéshez nyomja az exit Üzenetek törlésének lépései 2. Válassza ki a 2- Message center, majd nyomja meg az 3. Üzenetek törlése a menüből, nyomja meg az OK 4. Az exit gomb megnyomásával visszaléphetünk a menüben. System Ready menu 2- MESSAGE CENTER ok next exit Erase Message ok next back 2- MESSAGE CENTER ok next exit 13

14 Ébresztőóra beállítás Az MG6250 konzol használható akár ébresztőóraként is. A beprogramozott időben a rendszer le fogja játszani a kiválasztott dallamot. Ha az ébresztőórát engedélyezte a kis harang szimbólum megjelenik a kijelzőnek a bal oldalán. Ébresztőóra beállításának lépései: 2. Válassza ki a 03 Alarm Clock, aztán nyomja meg az 3. Nyomja meg bal oldali gombot és ki / be kapcsolhatja. A folytatáshoz nyomja meg a Next 4. Állítsa be az időt AM vagy PM majd nyomja meg az 5. Majd válassza ki a kívánt csengőhangot! Kihangosító Az MG6250 egyik nagyszerű tulajdonsága a telefon kihangosítás. Aminek segítségével könnyedén tud telefonálni. Kapcsolt vonal vagy GSM modul szükséges a használatához! Telefonhívás kezdeményezése a MG6250 konzolon 1. Nyomja meg a 2. Írja be a telefonszámot! 3. Beszélgetés befejezéséhez nyomja meg még egyszer a Bejövő hívás fogadása 1. Nyomja meg a 2. Beszélgetés befejezéséhez nyomja meg még egyszer a 14

15 Vezeték nélküli riasztóközpont Felhasználói útmutató v1.0 Csipogó zóna beállításainak lépései 2. Válassza ki a 04 Chime Zone, majd nyomja meg az 3. Válassza ki a zónát, amit szeretne módosítani, aztán nyomja meg az edit 4. Válassza ki az a dallamot, amit le fog játszani zóna nyitásnál, majd nyomja meg az 5. Nyomja meg a back a menü visszalépéshez! Riasztási memória megtekintése szimbólum 2. Válassza ki a 05-Alarm Memory, aztán nyomja meg az 3. A kijelzőn látható a legutóbbi riasztás. Használja a prev és next gombokat a megtekintéshez! 4. Nyomja meg az exit gombot a menüben való visszalépéshez! 15

16 Esemény napló megtekintése Az esemény napló lehetővé teszi, a tárolt események megtekintését. 2. Válassza ki a 06- Histroy Log aztán nyomja meg az 3. A kijelzőn látható a legutóbbi riasztás. Használja a prev és next gombokat a megtekintéshez! 4. Nyomja meg az exit gombot a menüben való visszalépéshez! Rendszer teszt A tesztelését ajánlott heti rendszerességgel elvégezni. Jelerősség, tesztjelentés, zónák, távirányítók, illetve maga a központ képzik a próba tárgyát. Ha teszt során hiba lépne fel, lépjen kapcsolatba a telepítőjével! Figyelmeztetés: Amikor rendszer hardver tesztelés végez, a hangszóró és a sziréna is tesztelve lesz! Hozzáférés a rendszer teszt menühöz: 2. Válassza ki a 07-System test, majd nyomja meg az 3. Írja be a Mester kódot (alapértelmezett: 1234)! 4. Válassza ki a rendszer tesztelésből, amit futtatni akar, majd nyomja meg az 16

17 Vezeték nélküli riasztóközpont Felhasználói útmutató v fejezet Rendszer beállítás Felhasználó kezelés A következő felhasználói típusokat programozhatja a rendszerben. Rendszer Mester kód (Alapértelmezett: 1234) Felhasználók A rendszer Mester kóddal hozzáférhet minden rendszer beállításhoz, mint pl.: felhasználó hozzáadása, módosítása, felhasználó törlése. 16 felhasználó kód lehetséges, a 01 helyen a Mester rendszer kód áll. Egy általános felhasználó tudja a rendszert élesíteni és hatástalanítani, attól függően melyik területekhez van hozzárendelve. 16 felhasználó kód lehetséges, az általános felhasználók helyen lehetnek. Felhasználó hozzáadása vagy módosítása Új felhasználó hozzáadása a rendszerhez vagy módosítása: 2. Válassza ki a 08-System Setup, majd nyomja meg az 3. Írja be a Mester kódot (alapértelmezett: 1234)! 4. Lépjen be a felhasználó menübe, majd nyomja meg 5. Mester kód módosításához nyomja meg az OK gombot és folytassa a 7. lépésel! Felhasználó kód megváltozáshoz nyomja meg a Next 01-Users ok next exit 6. Lépjen az elérhető 16 felhasználóból ahhoz, amelyik szabad, majd amelyik szabad nyomja meg az OK 7. Írja be a felhasználó kódot és nyomja meg az OK A karakterek 0-9- ig lehetnek. 8. Hangmintát is hozzáadhatunk a felhasználó névhez. A felvételhez nyomja meg az OK gombot és kövesse az instrukciókat a LCD kijelzőn! 9. Nyomja meg az OK gombot majd írja be a felhasználó nevet! Amikor végezett nyomja meg az 10. Távirányító programozásához nyomja meg az OK gombot, és kövesse az instrukciókat a kijelzőn! 17

18 11. Ha rendszer fel van osztva területekre, ebben a menüpontban hozzáadhat más területekhez más felhasználót. Nyomja meg a módosításhoz az edit Another User? no yes back Elveszett távirányító Ha elvesztette a távirányítót és szeretné kitörölni a rendszerből, a következő képpen tud eljárni. 2. Válassza a 08-System Setup, aztán nyomja meg az 3. Írja be a Mester kódot (alapértelmezett 1234)! 4. Válassza ki az opciók közül és lépjen rá a 02-Lost Remote, majd nyomja meg az 5. Össze gyűjti az összes megmaradt távirányítót, majd nyomja meg az Get All Remotes ok back 6. Nyomja meg bármelyik gombját a távirányítónak! 7. Bármelyik távirányító, melyről nem történt gombnyomás kitörölhető. Nyomja meg a yes gombot a törléshez! Kommunikátor beállítások A rendszerünket hozzáköthetjük távfelügyelethez GPRS14 kommunikátor segítségével. 8 telefonszám adható a rendszerhez és kiválasztható melyik szám legyen értesítve riasztás esetén. 2. Válassza ki a 08-System Setup, aztán nyomja meg az 3. Írja be a Mester kódot (alapértelmezett:1234)! Enter a Code back 18

19 Vezeték nélküli riasztóközpont Felhasználói útmutató v Válassza ki az opciók közül a 03-Communicator, aztán nyomja meg az 5. Telefonszám kikeresése, majd nyomja meg az OK 6. Válassza ki azt a telefonszámot, amit szeretne megváltoztatni, majd nyomja meg az 7. Írja be a telefonszámot, majd nyomja meg OK Nyomja meg a pause gombot, ha be akar illeszteni 4 másodperces szünetet, tárcsázás előtt! 8. Hanghívás is lehetséges, aktiváláshoz válassza a yes vagy tiltáshoz a no opciót! 9. Ha a rendszeredhez tartozik GPRS14 modul, SMS küldést is lehet kérni a riasztási, és különböző eseményekről. Send SMS? yes no next back 10. Válassza ki azt a területet, amiről szeretne riasztás jelzést kapni a kiválasztott telefonszámra! 11. Válassza ki melyik zónáról akar értesítést kapni! 12. Válassza ki melyik telefonszám legyen értesítve pánik riasztás esetén! 13. Válassza ki melyik telefonszám legyen értesítve, ha a rendszer hatástalanítva van! Panics? yes edit next back 14. Válassza ki melyik telefonszám legyen értesítve, rendszerhibánál! yes 15. Nyomja meg a next gombot a lista ismétléshez, majd az exit gombot a visszalépéshez a menüben! yes 19

20 Dátum és idő beállítás 2. Válassza ki a 08-System setup, majd nyomja meg az 3. Írja be a Mester kódot (alapértelmezett: 1234)! 4. Válassza ki a 04-Time and date, majd nyomja meg az 5. Válassza ki a 12 vagy 24 órás formátumot! 6. Majd időformátum beállításhoz nyomja meg az OK 7. Állítsa be az év, hónap és napot, majd nyomja meg az Kilépés késleltetés dallam beállítása 2. Válassza ki a 08-System Setup, nyomja meg az OK 3. Írja be a Mester kódot (alapértelmezett: 1234)! 4. Válassza ki a 05-Delays & Tones, nyomja meg az 5. Belépés késleltetés1 módosításhoz, nyomja meg az 6. A belépés késleltetés 1 időtartama, beállításához válasszon 0 és 255 másodperc közül, majd nyomja meg az 7. Válassza ki a dallamot vagy csippanást a belépés késleltetés 1-hez! Nyomja meg az Tone: Tonality1 ok next back 20

21 Vezeték nélküli riasztóközpont Felhasználói útmutató v Belépés késleltetés 2 módosítása, majd nyomja meg az 9. A belépés késleltetés 2 időtartama, beállításához válasszon 0 és 255 másodperc közül, majd nyomja meg az 10. Válassza ki a dallamot vagy csippanást a belépés késleltetés 2-hez, majd nyomja meg az 11. Kilépés késleltetés módosításához, majd nyomja meg az es terület kilépés késleltetés módosításához nyomja meg az 13. Kilépés késleltetés 1 késleltetés, beállításához válasszon 0 és 255 másodperc közül, majd nyomja meg az 14. Válassza ki a dallamot vagy csippanást a kilépés késleltetés 1-hez, majd nyomja meg az 15. Ha a rendszer fel van osztva területekre, pl.: a 2. terület kilépés késleltetés 2 módosítani lehet. 16. Állítsa be a 2. terület kilépés késleltetés idejét 0 és 255 másodperc közül választhat, majd nyomja meg az 17. Válassza ki a dallamot vagy csippanást a kilépés késleltetés 2-hez, majd nyomja meg az 18. Hang riasztás után, a beépített sziréna le fog állni, amikor hatástalanítja a rendszert, vagy amikor a Bell Cut-OFF időzítő lejárt. Attól függ melyik fog hamarabb bekövetkezni. A Bell Cut-Off késleltetés módosításához nyomja meg az Entry Delay 2? ok next exit Delay: [045] sec ok clear back Tone: Tonality1 ok next back Exit Delay? ok next back Area 1 ok next back Delay: [045] sec ok clear back Tone: Tonality1 ok next back Area 2 ok next back Delay: [045] sec ok clear back Tone: Tonality1 ok next back Bell Cutoff Del? ok next back es terület Bell Cut-off módosításhoz nyomja meg az 20. Állítsa be a terület 1 Bell Cut-Off késleltetést 0 és 255 másodperc közül választhat, majd nyomja meg az 21

22 21. Ha a rendszer fel van osztva területekre, pl.: a 2. terület Bell Cut-Off késleltetést módosítani lehet. 22. Állítsa be a terület 2 Bell Cut-Off késleltetést 0 és 255 másodperc közül választhat, majd nyomja meg az Delay: [004] min ok clear back Bell Squawk? ok next back 23. Élesítés és hatástalanításkor a sziréna csippanni fog, ha ez a funkció engedélyezve van a rendszerben. 24. Előriasztás késleltetés módosításához, nyomja meg az Pre-Alarm Delay? ok next back Delay: [045] sec ok clear back 25. Állítsa be az előriasztás késleltetés idejét 0 és 255 másodperc közül választhat, majd nyomja meg az Auto élesítés Auto élesítés lépései: 2. Válassza ki a 08-System Setup, majd nyomja meg az 3. Írja be a Mester kódot (alapértelmezett: 1234)! 4. Válassza ki a 06-Auto Arming, majd nyomja meg az 5. Válassza ki melyik területet akarja élesíteni, majd nyomja meg a next Módosításhoz nyomja meg az 6. Válassza ki az élesítési szintet, majd nyomja meg a next gombot, módosítás elfogadásához nyomja meg az 7. Idő beállításához, válassza ki AM / PM időformátumot, majd nyomja meg az 22

23 Vezeték nélküli riasztóközpont Felhasználói útmutató v1.0 Audio címkék és elnevezések hozzáadása és módosítása 2. Válassza ki a 08-System Setup menüt, majd nyomja meg az 3. Írja be a Mester kódot (alapértelmezett 1234) 4. Válassza ki a 07-Change Label, majd nyomja meg az 5. Zóna címke programozásához nyomja meg az OK 6. Válassza ki a zónát, amit szeretnél módosítani, majd nyomja meg az 7. Hangcímke módosításához nyomja meg az OK gombot, és kövesse az instrukciókat a rögzítéshez! 8. Elnevezések módosításához nyomja meg az OK 9. Elnevezések jóváhagyása után, a rendszer felkínálja a következő zónát, amit átnevezhet. Ha a NO gombot nyomja meg a rendszer átvált másik zónára. A következő csoport elnevezéseit módosíthatja hasonlóan az előbb leírtakhoz. Pl.: területek, kimenetek, kezelők, jelismétlők, szirénák, ajtócsengők. Modify Zone 1 ok next exit Modify Voice Tag ok next back Modify Text Name ok next back Another Zone? no yes Nyelv beállítások 2. Válassza ki a 08-System Setup, aztán nyomja az OK 3. Írja be a Mester kódot (alapértelmezett: 1234)! 4. Válassza ki a 08-Language, majd nyomja meg az OK 5. Válassza ki az új nyelvek közül, ami a megfelelő, majd nyomja meg az OK gombot, majd a rendszer visszaáll az előző menüben! 23

24 LCD kijelző beállítások 2. Válassza ki a 08-System Setup, majd nyomja meg az 3. Írja be a Mester kódot (alapértelmezett: 1234)! 4. Válassza ki a 09-LCD Display, majd nyomja meg az 5. Válassza ki a megfelelő menüpontot, majd nyomja meg az 6. A kontraszt beállításához, nyomja meg az OK 7. Fényerősség megváltozásához, nyomja meg az OK 8. Fényerősség beállításához nyomja meg az OK Csengetés beállítása 2. Válassza ki a 08-System Setup, majd nyomja meg az 3. Írja be a Mester kódot (alapértelmezett: 1234)! 4. Válassza ki a 10-Tel. Ring opciót és aztán nyomja meg az 24

25 Vezeték nélküli riasztóközpont Felhasználói útmutató v Csengőhang változáshoz nyomja meg az OK 6. Válassza ki az új csengőhangot, majd nyomja meg az 7. Állítsa be a csengőhangot, majd nyomja meg az OK 8. Állítsa be a hangerőt, majd nyomja meg az OK 9. A csörgések száma lehet beállítani, majd nyomja meg az 10. Írja be a csörgetések számát Majd nyomja meg az így vissza lép egyet a menüben. MG6250 verziószám megnézése 2. Válassza ki a 08-System Setup, aztán nyomja meg az 3. Írja be a Mester kódot (alapértelmezett: 1234)! 4. Válassza ki a 11- Version Num. Aztán nyomja meg az 5. Tekintse meg a jelenlegi szoftver verziót! 25

26 Demo üzemmód A demó üzemmódban, az eszköz megjeleníti az összes jellemző tulajdonságait, villog, dallamokat játszik le stb. 2. Válassza ki a 08-System Setup, nyomja meg az OK 3. Írja be a Mester kódot: (alapértelmezett: 1234)! 4. Válassza ki a 12-Demo Mode, Majd indítsa a demot, és nyomja meg az 6. fejezet Tűz és Pánik riasztás Normál tűz zónák Tűz riasztás közben a sziréna időszakosan üzemel (beep-beep-beep) amíg le nem állítjuk, vagy reset-eljük. Ha a zóna normál tűz zóna, akkor a rendszer azonnal riasztást küld a távfelügyeletnek. Téves riasztás hatástalanítása: 1. Nyomja meg a 2. Írja be a felhasználó kódot (alapértelmezett:1234)! Késleltetett tűz zónák Véletlen tűzjelzés esetén riasztás törlésének lépései: másodpercen belül nyomjon meg bármely gombot a konzolon! 2. Hárítsa el a problémát a jelzett területről pl.: füstérzékelőnél cigaretta füst! Ha a probléma fenn áll 90 másodperc után is, riasztás hang lesz hallható ismét. 26

27 Vezeték nélküli riasztóközpont Felhasználói útmutató v1.0 Tűzvédelmi tippek Otthonában vagy munkahelyén hogyan készülhet fel tűz esetén lévő teendőkre? Emlékeztetni kell mindenkit, hogy első a menekülés, majd tűzoltóság értesítése! Dolgozzon ki menekülési útvonalat és jelölje ki a kültéri találkozási helyet! Gyakorolja a menekülési útvonalat! Tervezzen 2 menekülési útvonalat minden szobából, ha lehetséges! Gyakorolja a menekülési útvonalat csukott szemmel! Utasítson mindenkit, hogy tűz esetén soha ne álljon fel. Mindig kússzon a füst alatt tartsa a száját eltakarva! Utasítson mindenkit, hogy soha ne forduljon vissza az égő épületbe kockáztatva saját életét! Rendszeresen ellenőrizze le a füstérzékelőket! Lakástüzek minimalizálása Ne felejtse a tűzhelyen az ételt! Ne üzemeltessen meghibásodott elektromos berendezést! Minimalizálja az otthonában tárolt gyúlékony folyadékok mennyiségét! Ne tároljon éghető anyagokat a kályha, kandalló, konvektor, vagy egyéb hőforrás közelében! Pánik riasztás Valódi jelentősége akkor van, mikor a pánikjelzéseket felügyeleti állomáson fogadják, illetve személyes jelentés formájában a felhasználó tudomást szerez róla. Beállítható, hogy mely pánik jelzések (rendőrségi, orvosi, tűzoltósági) legyenek elküldve a távfelügyeletre. 1. Nyomja meg az OFF 2. Tartsa nyomva a megfelelő pánik gombot 2 másodpercig! A telepítő beprogramozhatja, hogy a pánik jelzés csendes vagy hangos legyen. Pánik 1 ( Rendőrségi) Pánik 2 (Orvosi) Pánik 3 ( Tűzoltósági) 27
