1 Symbol MC3000 Felhasználói kézikönyv v 1.0

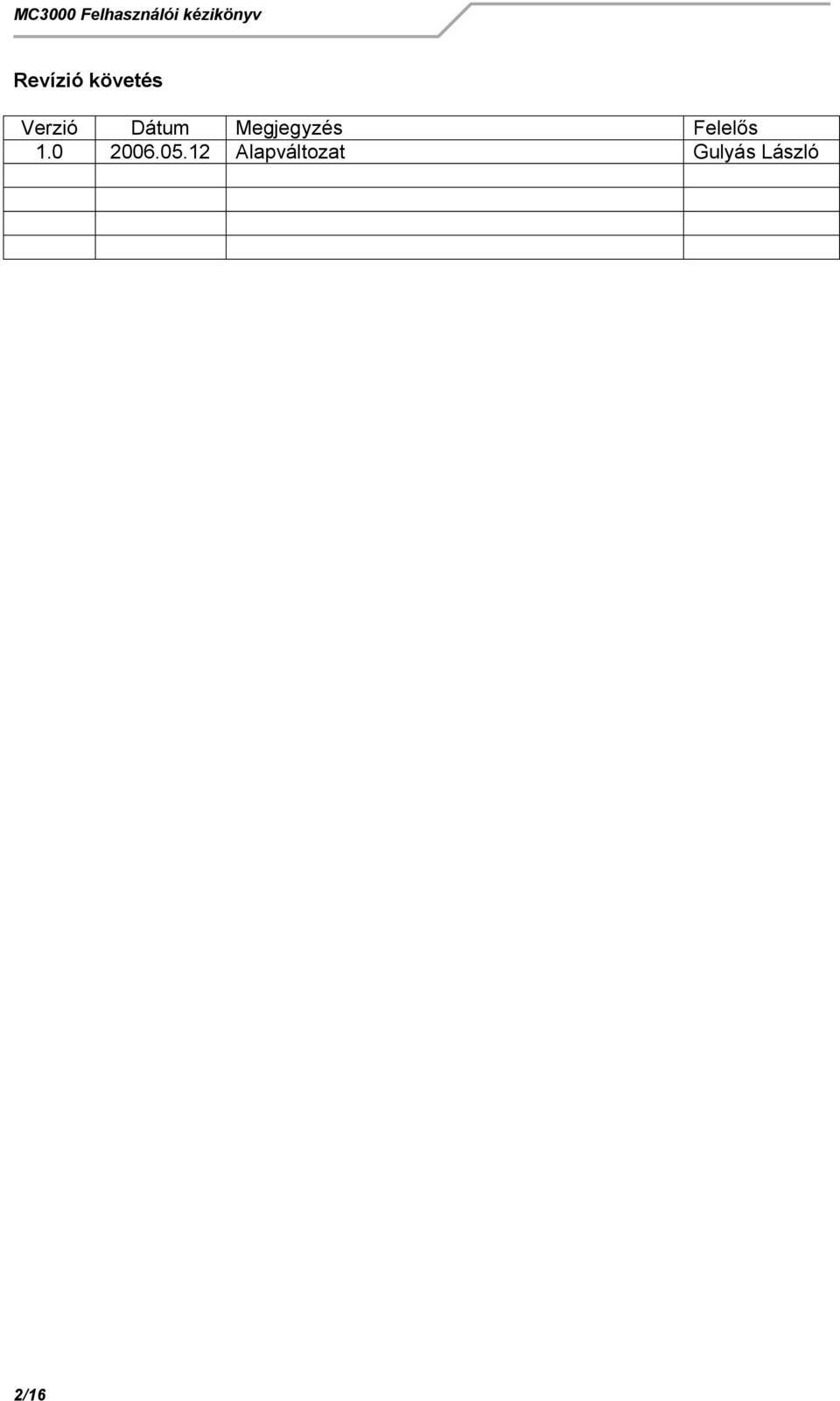

2 Revízió követés Verzió Dátum Megjegyzés Felel s Alapváltozat Gulyás László 2/16

3 Tartalomjegyzék Bevezetés... 4 Dokumentációk... 4 Különböz konfigurációk... 4 Az MC3000 részei... 5 Az MC3000 K / R... 5 Forgatható lézerfej... 6 Az MC3000 G... 7 Els lépések... 8 A f akkumulátor behelyezése... 8 Az akkumulátorok töltése... 9 Érint ceruza (íróvessz, stylus) A mobil számítógép indítása Az érint -képerny beállítása A bekapcsoló gomb Billenty zetek A billenty zetek speciális funkciói gombos billenty zet gombos billenty zet gombos billenty zet A mobil számítógép újraindítása Meleg indítás Hideg indítás Karbantartás, gondozás, szervizelés /16

4 Bevezetés Jelen kézikönyv az MC3000 mobil számítógépcsalád üzembe helyezését, használatát, valamint karbantartását és gondozását mutatja be. Figyelem! A kézikönyvben szerepl képerny -képek, és ablakok csak illusztrációk, különbözhetnek a tényleges képerny kt l. Dokumentációk Az MC3000 termékcsaládba tartozó mobil terminálokhoz kapcsolódó információk jelen kézikönyvön kívül az alábbi dokumentációkban találhatók: MC3000 Integrator Guide ( Rev. A) leírja, hogy hogyan állítsuk be, hogyan setup -oljuk az MC3000 mobil számítógépet és a kiegészít it MC3000 User Guide ( Rev. A) leírja, hogy hogyan használjuk az MC3000 mobil számítógépet. MC3090-G Quick Start Guide ( Rev. A) Microsoft Application Guide leírja, hogy hogyan használjuk a Microsoft által fejlesztett alkalmazásokat. Symbol Application Guide leírja, hogy hogyan használjuk a Symbol által fejlesztett alkalmazásokat. SMDK Help File API információkat nyújt alkalmazás-fejlesztéshez. Különböz konfigurációk Az MC3000 mobil számítógépcsaládba többfajta berendezés tartozik. A kézikönyv az alábbi felépítés MC3000 terminálokkal foglalkozik. MC3000-R színes, vagy monochrom kijelz, 32/64MB, vagy 64/64MB memória, lézer szkenner forgatható szkenner fejjel, Windows CE.NET 5.0 Core, vagy Windows CE.NET 5.0 Professional operációs rendszer MC3090-G b/g/a rádió, színes, vagy monochrom kijelz, 32/64MB, vagy 64/64MB memória, lézer szkenner, vagy kameraolvasó ( Imager ), Windows CE.NET 5.0 Core, vagy Windows CE.NET 5.0 Professional operációs rendszer, opcionális Bluetooth rádió MC3090-K b/g/a rádió, színes kijelz, 64/64MB memória, kameraolvasó ( Imager ), Windows CE.NET 5.0 Core, vagy Windows CE.NET 5.0 Professional operációs rendszer, audió és opcionális Bluetooth rádió 4/16

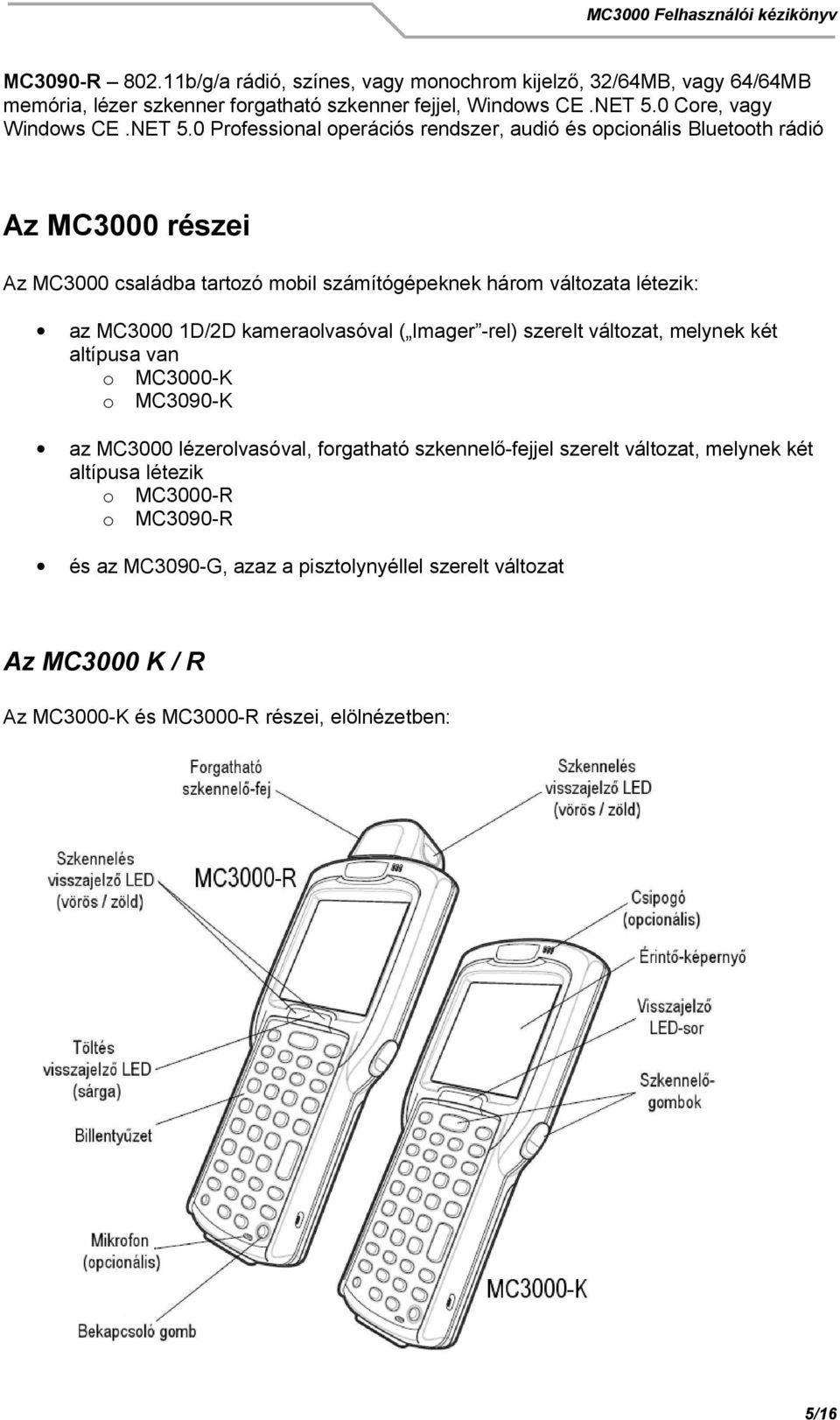

5 MC3090-R b/g/a rádió, színes, vagy monochrom kijelz, 32/64MB, vagy 64/64MB memória, lézer szkenner forgatható szkenner fejjel, Windows CE.NET 5.0 Core, vagy Windows CE.NET 5.0 Professional operációs rendszer, audió és opcionális Bluetooth rádió Az MC3000 részei Az MC3000 családba tartozó mobil számítógépeknek három változata létezik: az MC3000 1D/2D kameraolvasóval ( Imager -rel) szerelt változat, melynek két altípusa van o MC3000-K o MC3090-K az MC3000 lézerolvasóval, forgatható szkennel -fejjel szerelt változat, melynek két altípusa létezik o MC3000-R o MC3090-R és az MC3090-G, azaz a pisztolynyéllel szerelt változat Az MC3000 K / R Az MC3000-K és MC3000-R részei, elölnézetben: 5/16

6 Az adatgy jt részei, hátulnézetben: Forgatható lézerfej Az MC3000-R mobil számítógép forgatható szkennel -fejjel rendelkezik, amely három pozícióba állítható. Ez a képesség nagyobb rugalmasságot kölcsönöz a berendezésnek a vonalkódok olvasásánál. 6/16

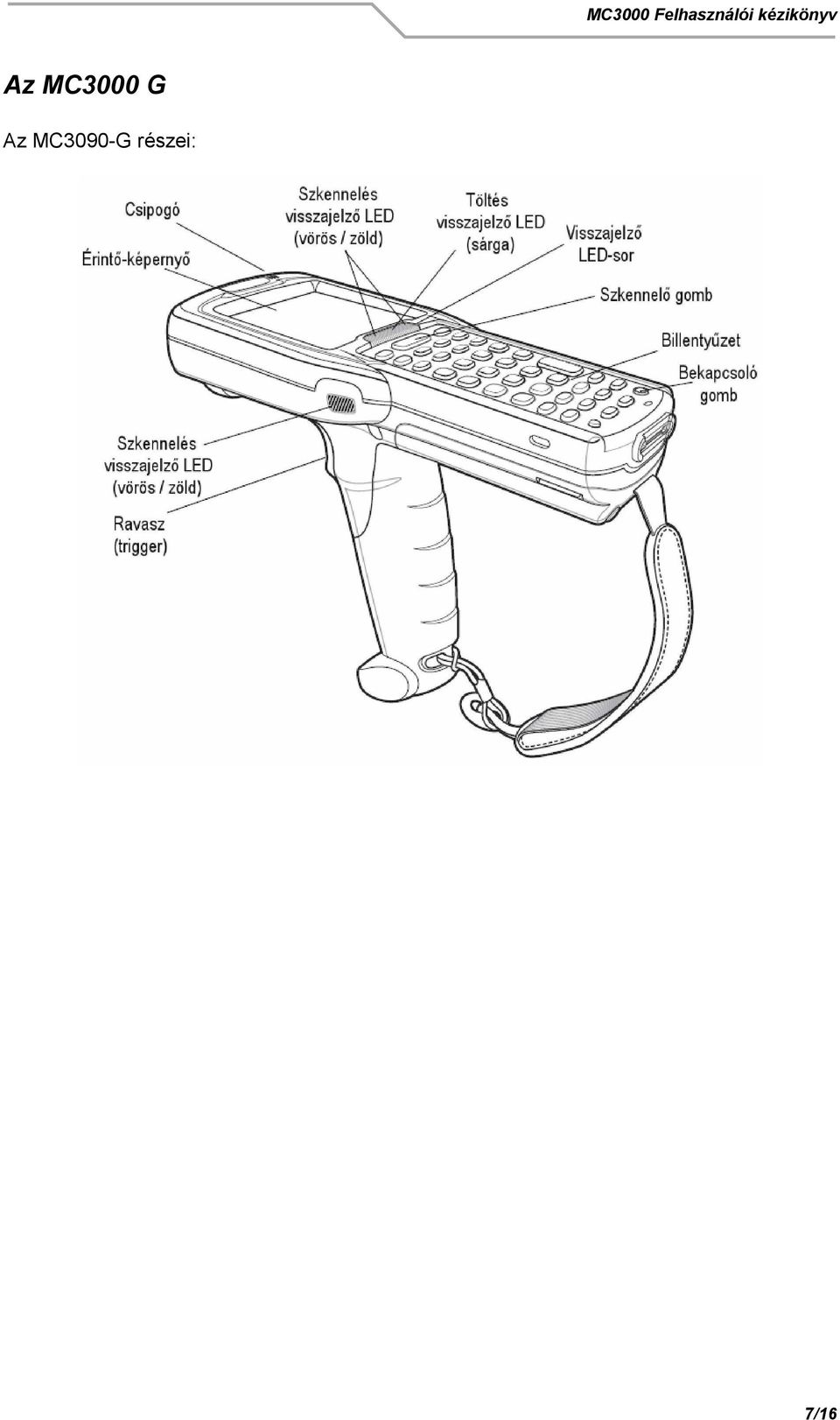

7 Az MC3000 G Az MC3090-G részei: 7/16

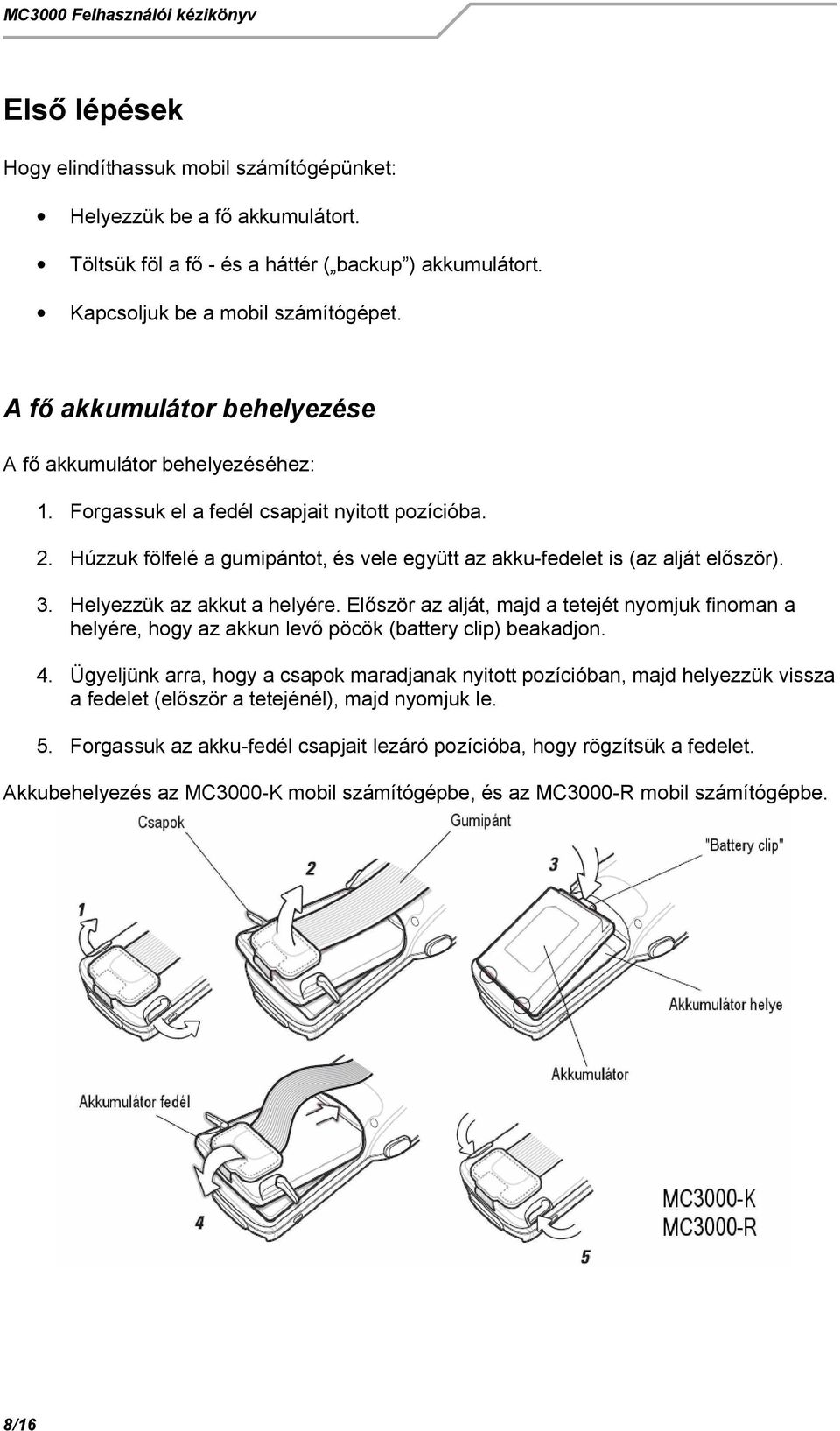

8 Els lépések Hogy elindíthassuk mobil számítógépünket: Helyezzük be a f akkumulátort. Töltsük föl a f - és a háttér ( backup ) akkumulátort. Kapcsoljuk be a mobil számítógépet. A f akkumulátor behelyezése A f akkumulátor behelyezéséhez: 1. Forgassuk el a fedél csapjait nyitott pozícióba. 2. Húzzuk fölfelé a gumipántot, és vele együtt az akku-fedelet is (az alját el ször). 3. Helyezzük az akkut a helyére. El ször az alját, majd a tetejét nyomjuk finoman a helyére, hogy az akkun lev pöcök (battery clip) beakadjon. 4. Ügyeljünk arra, hogy a csapok maradjanak nyitott pozícióban, majd helyezzük vissza a fedelet (el ször a tetejénél), majd nyomjuk le. 5. Forgassuk az akku-fedél csapjait lezáró pozícióba, hogy rögzítsük a fedelet. Akkubehelyezés az MC3000-K mobil számítógépbe, és az MC3000-R mobil számítógépbe. 8/16

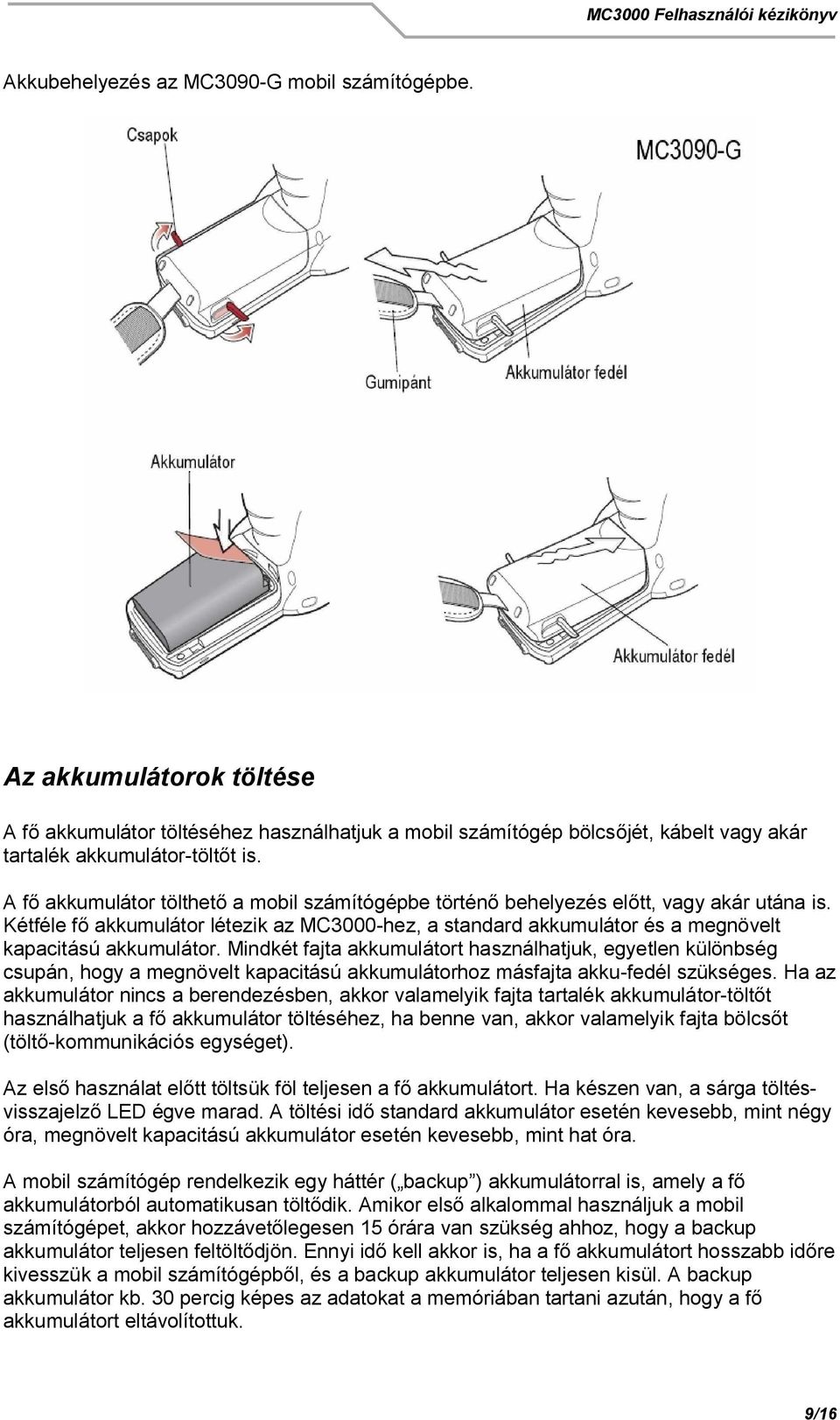

9 Akkubehelyezés az MC3090-G mobil számítógépbe. Az akkumulátorok töltése A f akkumulátor töltéséhez használhatjuk a mobil számítógép bölcs jét, kábelt vagy akár tartalék akkumulátor-tölt t is. A f akkumulátor tölthet a mobil számítógépbe történ behelyezés el tt, vagy akár utána is. Kétféle f akkumulátor létezik az MC3000-hez, a standard akkumulátor és a megnövelt kapacitású akkumulátor. Mindkét fajta akkumulátort használhatjuk, egyetlen különbség csupán, hogy a megnövelt kapacitású akkumulátorhoz másfajta akku-fedél szükséges. Ha az akkumulátor nincs a berendezésben, akkor valamelyik fajta tartalék akkumulátor-tölt t használhatjuk a f akkumulátor töltéséhez, ha benne van, akkor valamelyik fajta bölcs t (tölt -kommunikációs egységet). Az els használat el tt töltsük föl teljesen a f akkumulátort. Ha készen van, a sárga töltésvisszajelz LED égve marad. A töltési id standard akkumulátor esetén kevesebb, mint négy óra, megnövelt kapacitású akkumulátor esetén kevesebb, mint hat óra. A mobil számítógép rendelkezik egy háttér ( backup ) akkumulátorral is, amely a f akkumulátorból automatikusan tölt dik. Amikor els alkalommal használjuk a mobil számítógépet, akkor hozzávet legesen 15 órára van szükség ahhoz, hogy a backup akkumulátor teljesen feltölt djön. Ennyi id kell akkor is, ha a f akkumulátort hosszabb id re kivesszük a mobil számítógépb l, és a backup akkumulátor teljesen kisül. A backup akkumulátor kb. 30 percig képes az adatokat a memóriában tartani azután, hogy a f akkumulátort eltávolítottuk. 9/16

10 Ne vegyük ki a f akkumulátort a használat els 15 órájában. Ha a f akkumulátort eltávolítjuk miel tt a backup akkumulátor teljesen feltölt dne, akkor elveszhetnek az adataink a mobil számítógépr l. Az akkumulátorokat 0 és +40 C közötti h mérséklet tartományban szabad tölteni. Érint ceruza (íróvessz, stylus) Az érint ceruzát arra használjuk, hogy kijelöljünk vele különböz objektumokat, valamint adatokat vigyünk be a segítségével a képerny n. Az érint ceruza funkciója szerint hasonlít az egérre és a hagyományos tollra. Kattintsunk / érjünk hozzá egyszer az érint képerny höz, hogy kiválasszunk menüpontokat, vagy opciókat. 10/16

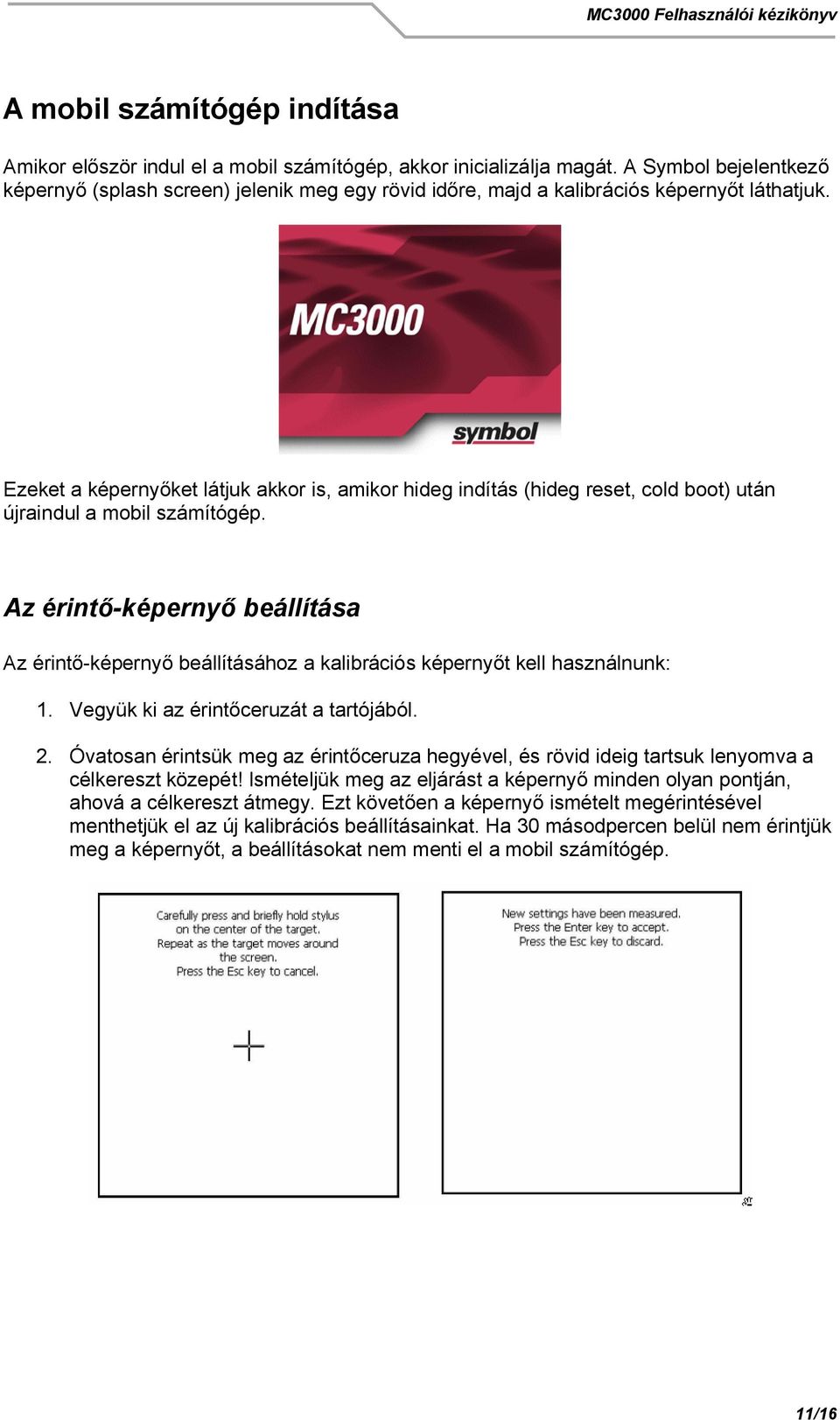

11 A mobil számítógép indítása Amikor el ször indul el a mobil számítógép, akkor inicializálja magát. A Symbol bejelentkez képerny (splash screen) jelenik meg egy rövid id re, majd a kalibrációs képerny t láthatjuk. Ezeket a képerny ket látjuk akkor is, amikor hideg indítás (hideg reset, cold boot) után újraindul a mobil számítógép. Az érint -képerny beállítása Az érint -képerny beállításához a kalibrációs képerny t kell használnunk: 1. Vegyük ki az érint ceruzát a tartójából. 2. Óvatosan érintsük meg az érint ceruza hegyével, és rövid ideig tartsuk lenyomva a célkereszt közepét! Ismételjük meg az eljárást a képerny minden olyan pontján, ahová a célkereszt átmegy. Ezt követ en a képerny ismételt megérintésével menthetjük el az új kalibrációs beállításainkat. Ha 30 másodpercen belül nem érintjük meg a képerny t, a beállításokat nem menti el a mobil számítógép. 11/16

12 A bekapcsoló gomb Ha az MC3000 képerny je sötét, kikapcsolt állapotú, akkor a billenty zeten található piros bekapcsoló gomb megnyomásával kapcsolhatjuk be a terminált. A képerny kivilágosodik, az eszköz bekapcsol. Ha az MC3000 képerny je világos, a terminál m ködik, akkor a bekapcsoló gomb megnyomásával felfüggeszthetjük a mobil számítógép m ködését, azaz a terminál felfüggesztett üzemmódba ( suspend módba) kerül. Ekkor a készülék képerny je kikapcsol, de maga a terminál nem kapcsol ki teljesen. Billenty zetek A mobil számítógép háromféle billenty zettel rendelhet : 28 gombos billenty zettel, 38 gombos billenty zettel, 48 gombos billenty zettel. Ezen felül az eszköz és az operációs rendszer támogatja az úgynevezett virtuális billenty zet (vagy soft keypad ) használatát. Ez a virtuális billenty zet az érint -képerny n megjelen, az operációs rendszer által kirajzolt billenty zet, melynek a gombjait az érint ceruzával megérintve tudjuk megnyomni. A billenty zetek speciális funkciói Az MC3000 mobil számítógép billenty zetén található néhány színnel kódolt speciális funkció. Például a 38 gombos billenty zet esetén a kijelz kontrasztjának növelését kék szín ikon jelzi a billenty zeten. Ez azt jelenti, hogy el ször a kék funkciógombot, majd az F6 billenty t kell megnyomnunk ennek a funkciónak a végrehajtásához. Ikon 28 gombos billenty zet 38 gombos billenty zet 48 gombos billenty zet Speciális funkció billenty és a PONT billenty és az F6 billenty és az N Megnöveli a kontraszt értékét, sötétíti a kijelz t (csak mono kijelz esetén) billenty és a BKSP billenty és az F9 billenty és az S Csökkenti a kontraszt értékét, világosítja a kijelz t (csak mono kijelz esetén) billenty és a FEL-NYÍL billenty és az F7 billenty és az R Megnöveli a dekódolást jelz csipogó hangerejét billenty és a LE-NYÍL billenty és az F10 billenty és a W Halkítja a dekódolást jelz csipogót 12/16

13 Megjegyzés: Színes kijelz esetén nem lehet kontrasztot állítani. 28 gombos billenty zet A 28 gombos billenty zeten van bekapcsoló gomb, alkalmazás-specifikus billenty k, görget gombok és funkció billenty k. A billenty zet szín-kódolt funkciókat is tud indítani. Ehhez a kék szín funkció billenty t, valamint a narancs szín alpha billenty t kell használnunk. Az egyes billenty khöz tartozó funkciók a különféle alkalmazásokban, programokban megváltoztathatók. A 28 gombos billenty zet képét láthatjuk a következ ábrán. 38 gombos billenty zet A 38 gombos billenty zeten van bekapcsoló gomb, alkalmazás-specifikus billenty k, görget gombok és funkció billenty k. A billenty zet szín-kódolt funkciókat is tud indítani. Ehhez a kék szín funkció billenty t kell használnunk. Az egyes billenty khöz tartozó funkciók a különféle alkalmazásokban, programokban megváltoztathatók. 13/16

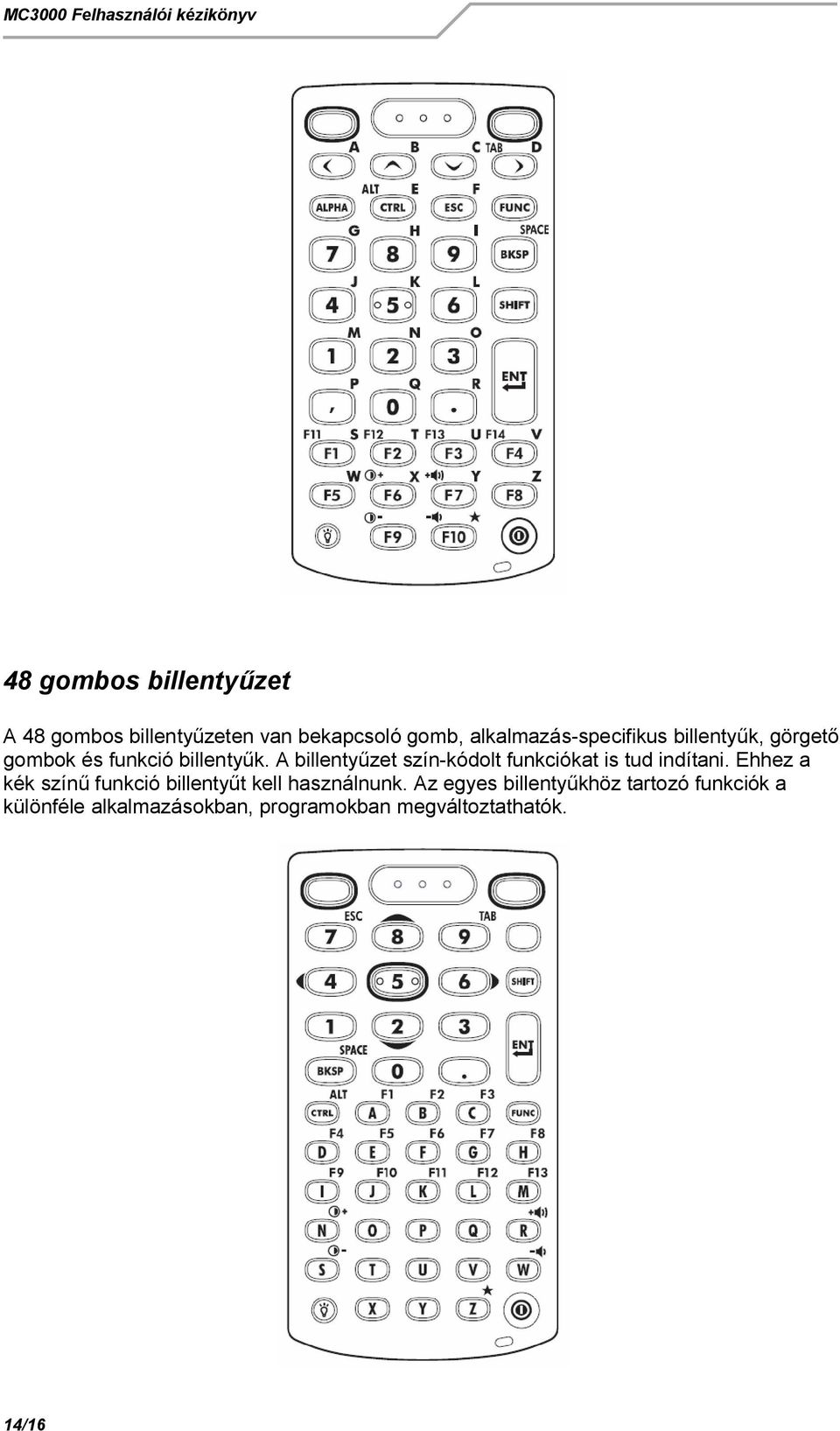

14 48 gombos billenty zet A 48 gombos billenty zeten van bekapcsoló gomb, alkalmazás-specifikus billenty k, görget gombok és funkció billenty k. A billenty zet szín-kódolt funkciókat is tud indítani. Ehhez a kék szín funkció billenty t kell használnunk. Az egyes billenty khöz tartozó funkciók a különféle alkalmazásokban, programokban megváltoztathatók. 14/16

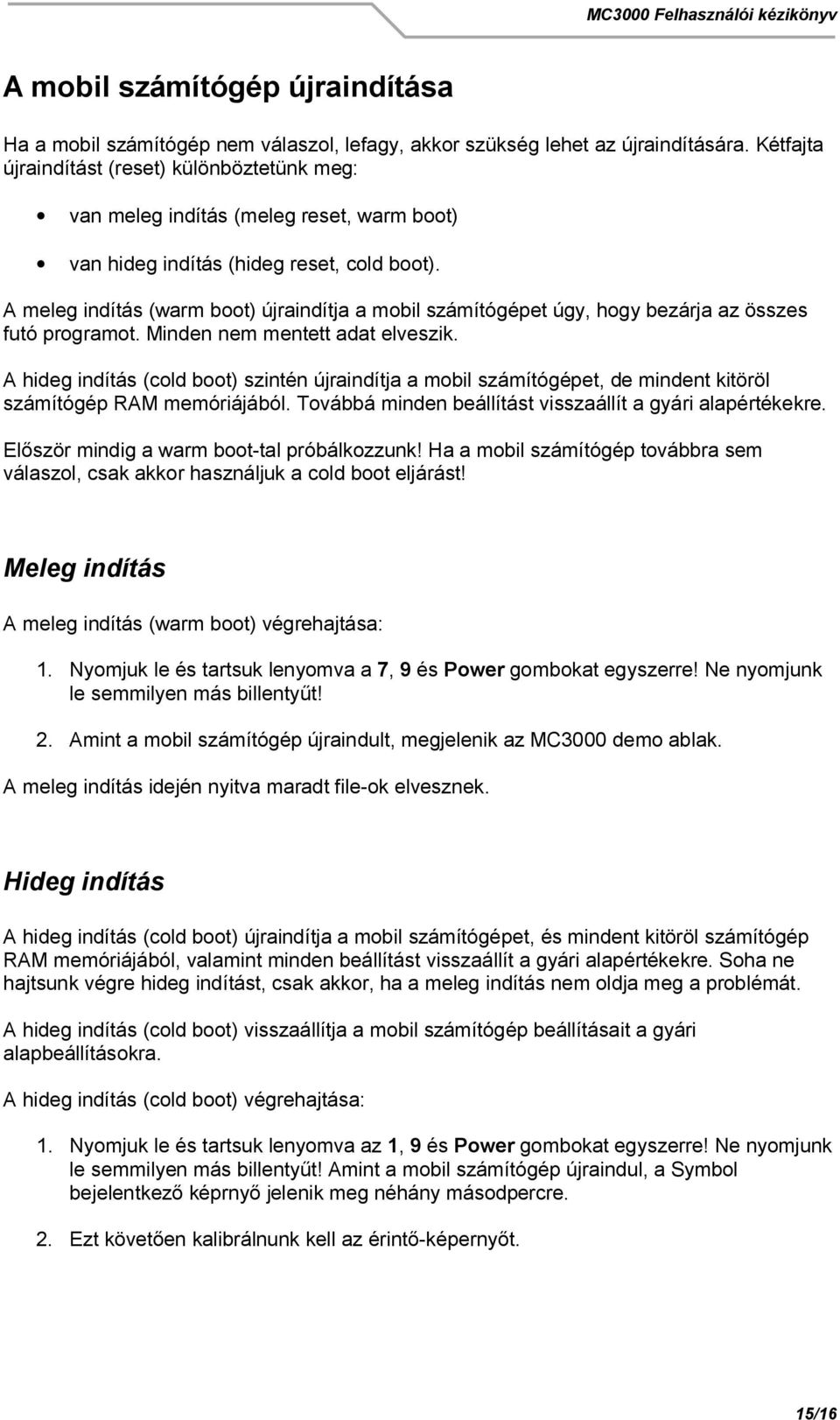

15 A mobil számítógép újraindítása Ha a mobil számítógép nem válaszol, lefagy, akkor szükség lehet az újraindítására. Kétfajta újraindítást (reset) különböztetünk meg: van meleg indítás (meleg reset, warm boot) van hideg indítás (hideg reset, cold boot). A meleg indítás (warm boot) újraindítja a mobil számítógépet úgy, hogy bezárja az összes futó programot. Minden nem mentett adat elveszik. A hideg indítás (cold boot) szintén újraindítja a mobil számítógépet, de mindent kitöröl számítógép RAM memóriájából. Továbbá minden beállítást visszaállít a gyári alapértékekre. El ször mindig a warm boot-tal próbálkozzunk! Ha a mobil számítógép továbbra sem válaszol, csak akkor használjuk a cold boot eljárást! Meleg indítás A meleg indítás (warm boot) végrehajtása: 1. Nyomjuk le és tartsuk lenyomva a 7, 9 és Power gombokat egyszerre! Ne nyomjunk le semmilyen más billenty t! 2. Amint a mobil számítógép újraindult, megjelenik az MC3000 demo ablak. A meleg indítás idején nyitva maradt file-ok elvesznek. Hideg indítás A hideg indítás (cold boot) újraindítja a mobil számítógépet, és mindent kitöröl számítógép RAM memóriájából, valamint minden beállítást visszaállít a gyári alapértékekre. Soha ne hajtsunk végre hideg indítást, csak akkor, ha a meleg indítás nem oldja meg a problémát. A hideg indítás (cold boot) visszaállítja a mobil számítógép beállításait a gyári alapbeállításokra. A hideg indítás (cold boot) végrehajtása: 1. Nyomjuk le és tartsuk lenyomva az 1, 9 és Power gombokat egyszerre! Ne nyomjunk le semmilyen más billenty t! Amint a mobil számítógép újraindul, a Symbol bejelentkez képrny jelenik meg néhány másodpercre. 2. Ezt követ en kalibrálnunk kell az érint -képerny t. 15/16

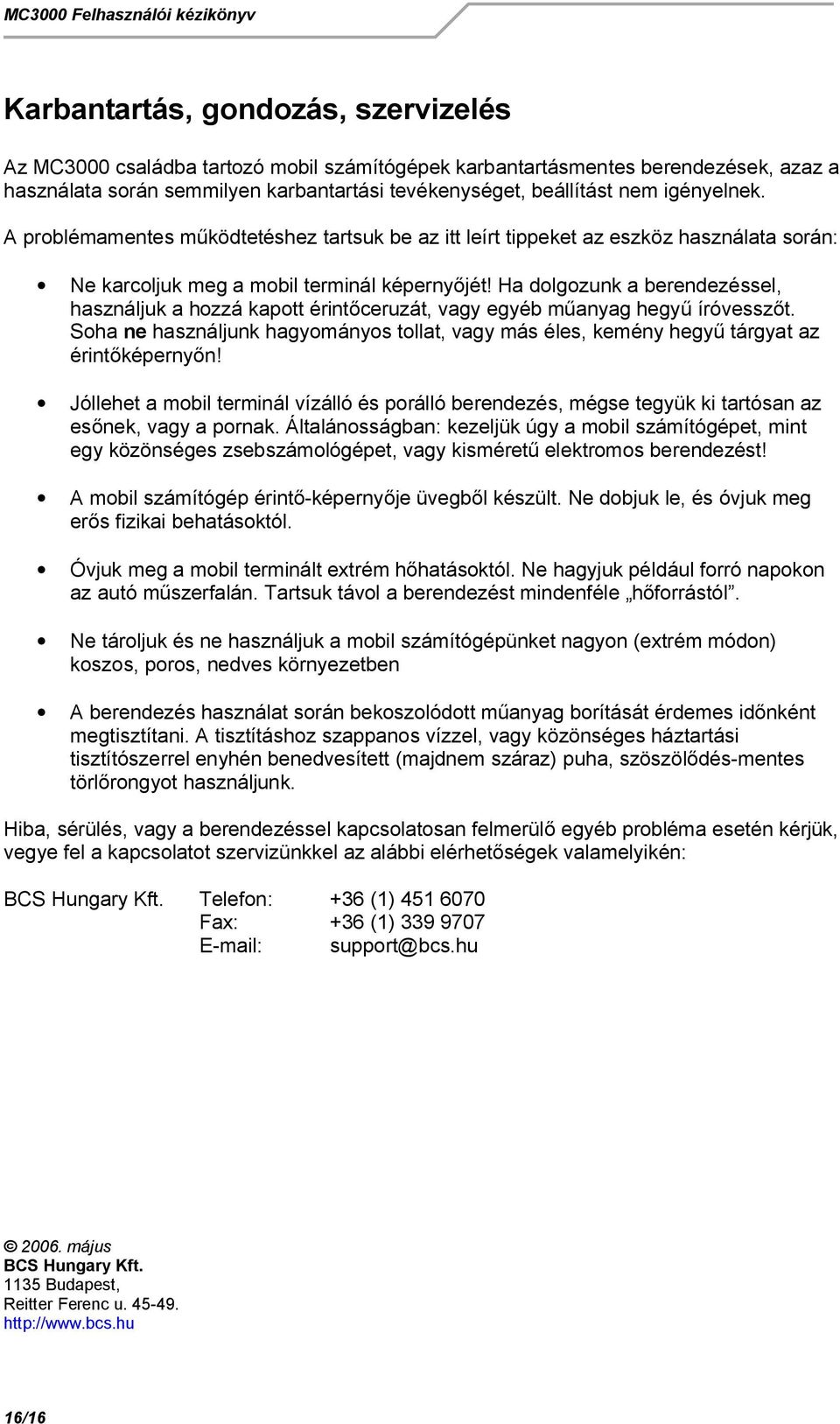

16 Karbantartás, gondozás, szervizelés Az MC3000 családba tartozó mobil számítógépek karbantartásmentes berendezések, azaz a használata során semmilyen karbantartási tevékenységet, beállítást nem igényelnek. A problémamentes m ködtetéshez tartsuk be az itt leírt tippeket az eszköz használata során: Ne karcoljuk meg a mobil terminál képerny jét! Ha dolgozunk a berendezéssel, használjuk a hozzá kapott érint ceruzát, vagy egyéb m anyag hegy íróvessz t. Soha ne használjunk hagyományos tollat, vagy más éles, kemény hegy tárgyat az érint képerny n! Jóllehet a mobil terminál vízálló és porálló berendezés, mégse tegyük ki tartósan az es nek, vagy a pornak. Általánosságban: kezeljük úgy a mobil számítógépet, mint egy közönséges zsebszámológépet, vagy kisméret elektromos berendezést! A mobil számítógép érint -képerny je üvegb l készült. Ne dobjuk le, és óvjuk meg er s fizikai behatásoktól. Óvjuk meg a mobil terminált extrém h hatásoktól. Ne hagyjuk például forró napokon az autó m szerfalán. Tartsuk távol a berendezést mindenféle h forrástól. Ne tároljuk és ne használjuk a mobil számítógépünket nagyon (extrém módon) koszos, poros, nedves környezetben A berendezés használat során bekoszolódott m anyag borítását érdemes id nként megtisztítani. A tisztításhoz szappanos vízzel, vagy közönséges háztartási tisztítószerrel enyhén benedvesített (majdnem száraz) puha, szöszöl dés-mentes törl rongyot használjunk. Hiba, sérülés, vagy a berendezéssel kapcsolatosan felmerül egyéb probléma esetén kérjük, vegye fel a kapcsolatot szervizünkkel az alábbi elérhet ségek valamelyikén: BCS Hungary Kft. Telefon: +36 (1) Fax: +36 (1) support@bcs.hu május BCS Hungary Kft Budapest, Reitter Ferenc u /16
